Чтобы раскрыть группу, нажмите кнопку с тре!
угольником, расположенную справа от за!
главной кнопки группы (рис. 1.7).

Выберите нужную команду.

Заглавной кнопкой группы останется кнопка,
соответствующая последней вызванной ко!
манде.

Кнопки панели инструментов (за исключением кнопки

Восстановить начальные зна;

чения

) становятся доступными только при одновременном выполнении трех условий:

▼

в Дереве шаблонов выбран шаблон;

▼

в КОМПАС!3D открыт документ, соответствующий типу шаблона (для двухмерного шаб!
лона – фрагмент или чертеж, для трехмерного шаблона – фрагмент, чертеж или сборка);

▼

все параметры шаблона выражены не диапазоном, а конкретным значением.

1.4.

Настройка

От настройки

Менеджера шаблонов

будет зависеть работа созданной с его помощью

прикладной библиотеки – внешний вид, функциональность, сложность.

Используя диалог настройки библиотеки

Менеджер шаблонов

, вы можете определить:

▼

свойства главного окна

Менеджера шаблонов

(см. раздел 1.4.1 на с. 21);

▼

свойства объектов КОМПАС!3D, которые будут использоваться библиотекой (см. раздел
1.4.2 на с. 25);

▼

свойства электронных таблиц, содержащих параметры шаблонов (см. раздел 1.4.2 на
с. 25).

Чтобы начать настройку, вызовите со страницы главного меню

Сервис

команду

На;

стройка

или нажмите клавиши

<Alt>+<BkSp>

. Откроется одноименное команде окно

(рис. 1.8).

Оно содержит три раскрывающихся пане!
ли для настройки вышеперечисленных
групп свойств объектов, которые необхо!
димы для работы библиотеки.

Для переключения между панелями ис!
пользуйте клавиши:

▼

<Alt>

<1>

(панель

Свойства главного

окна

);

▼

<Alt>

<2>

(панель

Свойства КОМ;

ПАС;3D

);

▼

<Alt>

<3>

(панель

Свойства таблиц

Панель

Свойства главного окна

раскрыта по умолчанию. Она предназначена для на!

стройки внешнего вида окна

Менеджера шаблонов

и состояния окна в процессе вставки

шаблонов.

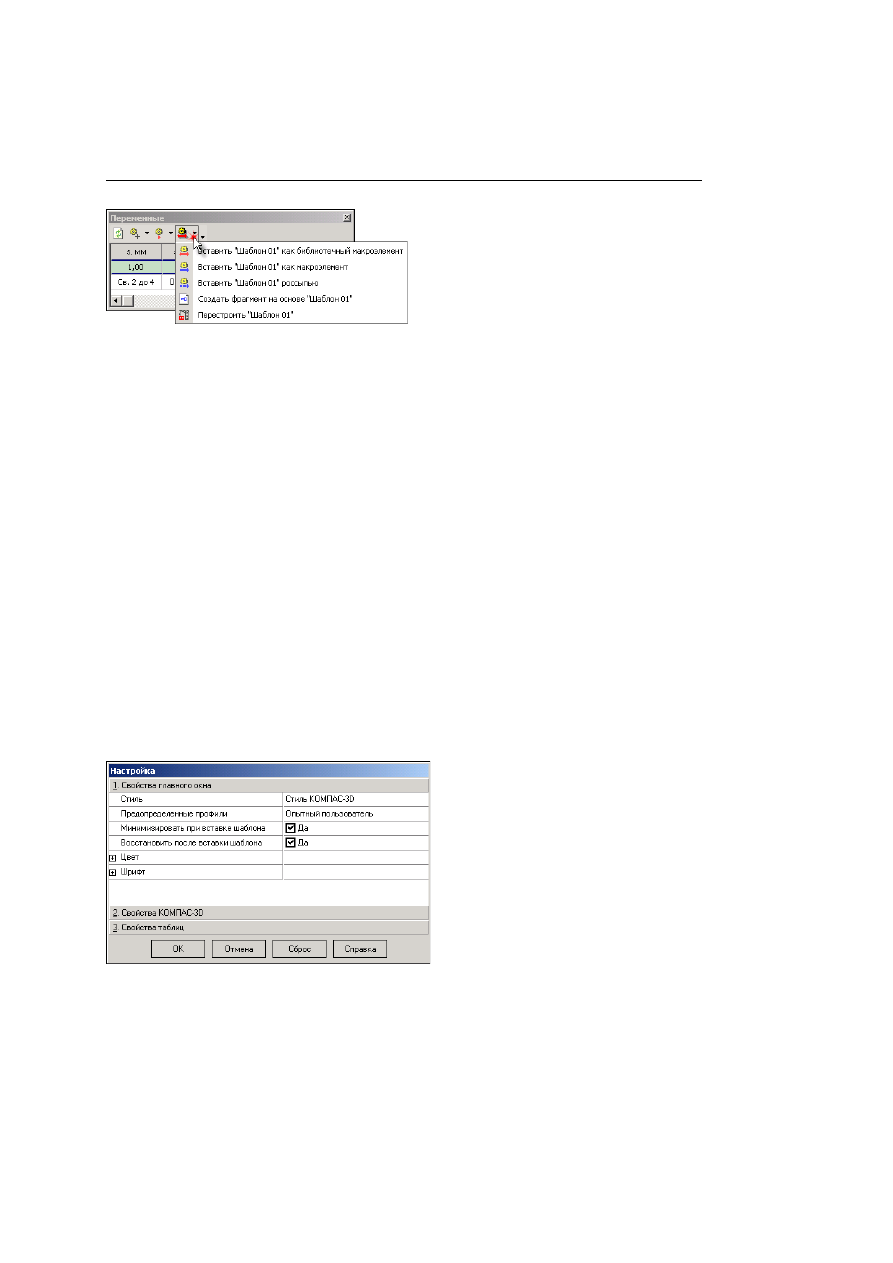

Рис. 1.7. Вызов команды из группы

Рис. 1.8. Панель

Свойства главного окна

Глава 1. Общие сведения о Менеджере шаблонов

Обязательно раскройте панель

Свойства КОМПАС;3D

и посмотрите, какими парамет!

рами вы можете управлять. Обратите внимание на имена переменных, которые могут
принимать значения «Да» или «Нет». Выбор значения «Да» обозначает обязательное вы!
полнение предопределенного действия, например, создания объекта спецификации.
Выбор значения «Нет» обозначает, что действие не будет совершено. Если для объекта
КОМПАС!3D в списке свойств приведено имя переменной, значит, после ввода этой пе!
ременной в электронную таблицу вы сможете управлять объектом из главного рабочего
окна

Менеджера шаблонов

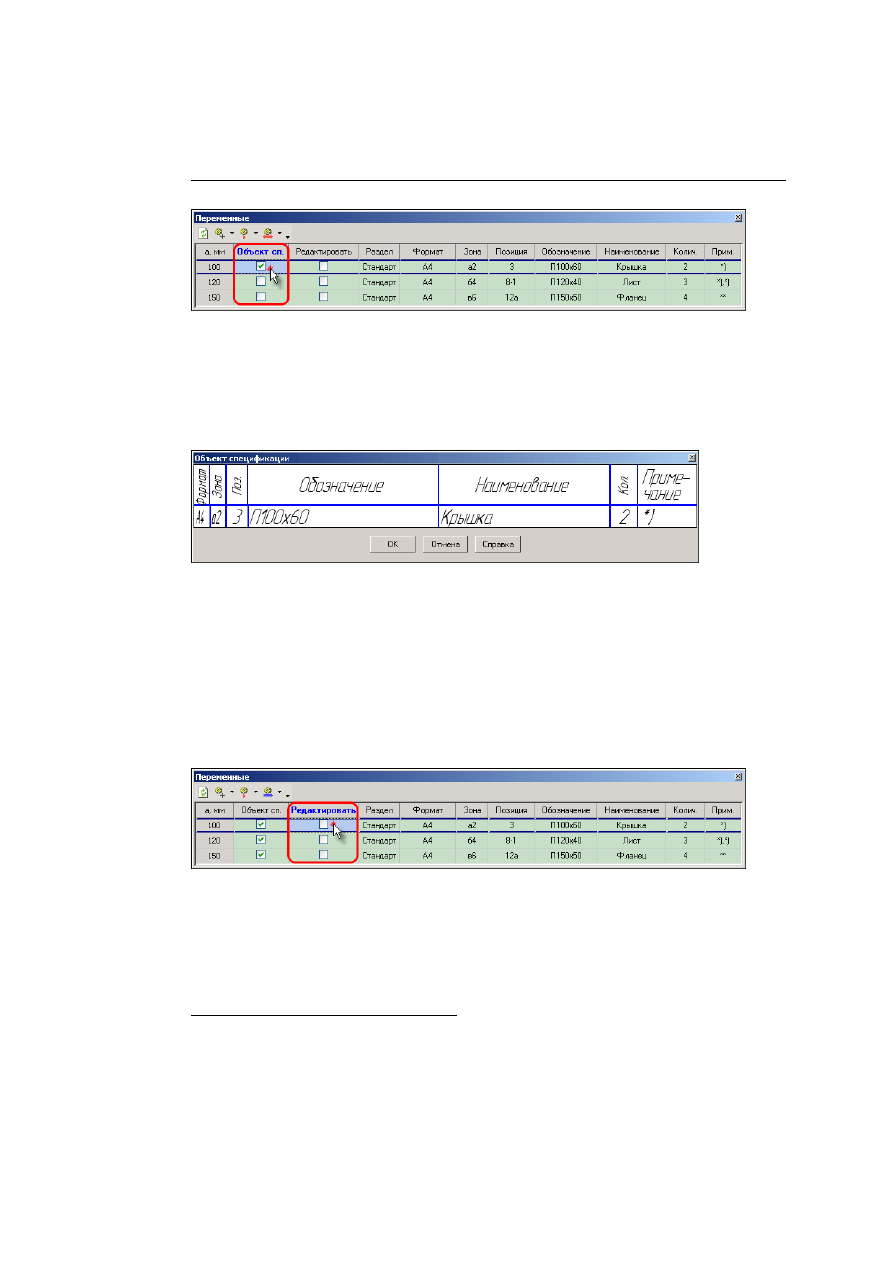

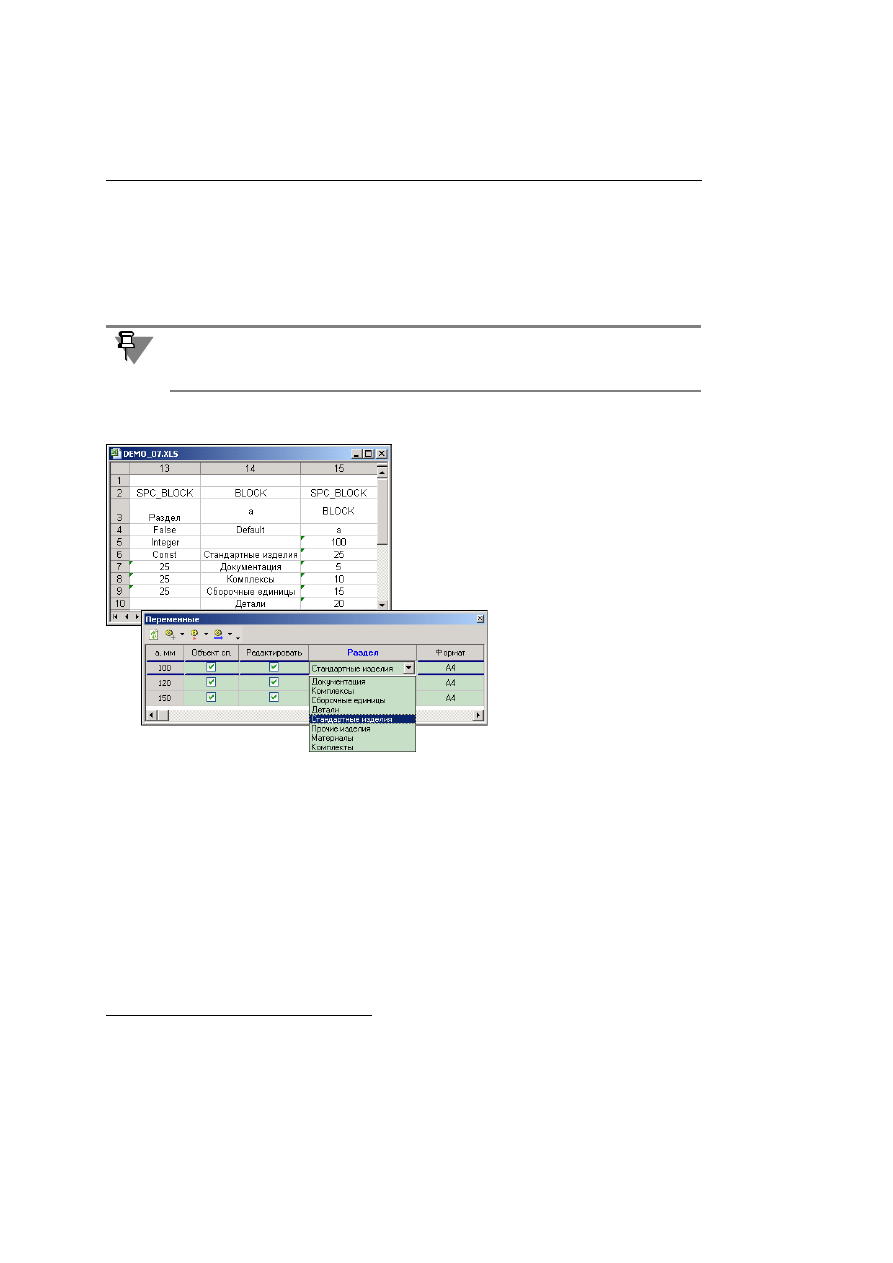

. Например, создавать или не создавать объект специфика!

ции при вставке шаблона, вы можете определить, установив/сняв флажок в рабочей зо!
не Переменные в ячейке

Объект сп

. (рис. 1.9).

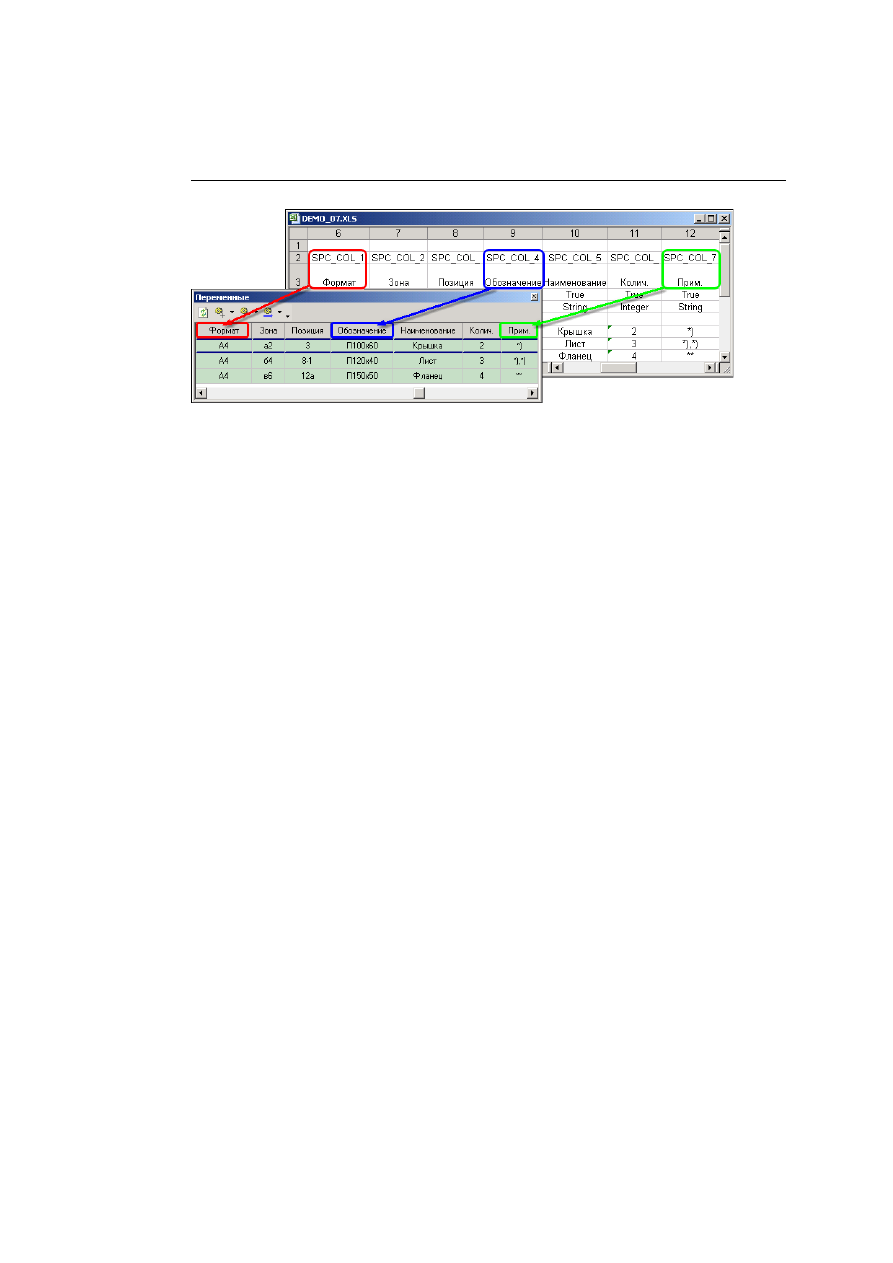

Чтобы ознакомиться с идентификаторами переменных, используемых при формирова!
нии таблицы параметров, и при необходимости изменить их значения, раскройте панель

Свойства таблиц

1.4.1.

Настройка свойств окна Менеджера шаблонов

Чтобы определить свойства главного окна

Менеджера шаблонов

, щелчком мыши выбе!

рите в окне

Настройка

(рис. 1.8 на с. 20) панель

Свойства главного окна

. (При вызове

команды

Настроить

эта панель раскрыта по умолчанию). Вы увидите список свойств,

которые можно настроить:

▼

Стиль

(выбор стандартного стиля оформления окна);

▼

Предопределенные профили

(выбор степени доступности функционала);

Рис. 1.9. Пример настройки параметра

Объект спецификации

Менеджер шаблонов. Руководство пользователя

▼

Минимизация при вставке шаблона

;

▼

Восстановление после вставки шаблона

(состояние окна библиотеки после вставки

шаблона);

▼

Цвет

(цвет фона основных элементов интерфейса);

▼

Шрифт

(тип шрифта в основных рабочих зонах

Менеджера шаблонов

Выбор стандартного стиля оформления окна библиотеки

Вы можете выбрать для окна библиотеки один из предлагаемых стандартных стилей
оформления:

▼

КОМПАС!3D;

▼

Microsoft Office 2000;

▼

Microsoft Office XP;

▼

Microsoft Office 2003.

Для определения стиля оформления библиотеки в окне

Настройка

на панели

Свойства

главного окна

выполните

следующие действия.

1. Щелкните мышью в ячейке, расположенной справа от названия параметра

Стиль

2. Нажмите появившуюся кнопку с чер!

ным треугольником, чтобы раскрыть
список возможных вариантов
(рис. 1.10). Затем щелчком мыши вы!
берите нужную строку.

3. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отказа от

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Выбор профиля пользователя

Менеджер шаблонов

может использоваться и для создания новой библиотеки, и для ра!

боты с уже созданной библиотекой шаблонов. При работе с готовой библиотекой, как
правило, не нужны команды редактирования элементов библиотеки. Чтобы не затруд!
нять работу пользователя, вы можете убрать эти команды из меню и с панели инстру!
ментов с помощью настройки параметра

Предопределенные профили

В данной версии библиотеки вам предлагается предопределенный профиль «Пользова!
тель», который не предусматривает возможности создания и редактирования библио!
тек. При выборе профиля «Пользователь» все команды управления элементами библи!
отеки и соответствующие им кнопки автоматически убираются из главного окна

Менеджера шаблонов

Для выбора профиля пользователя в окне

Настройка

на панели

Свойства главного

окна

выполните

следующие действия.

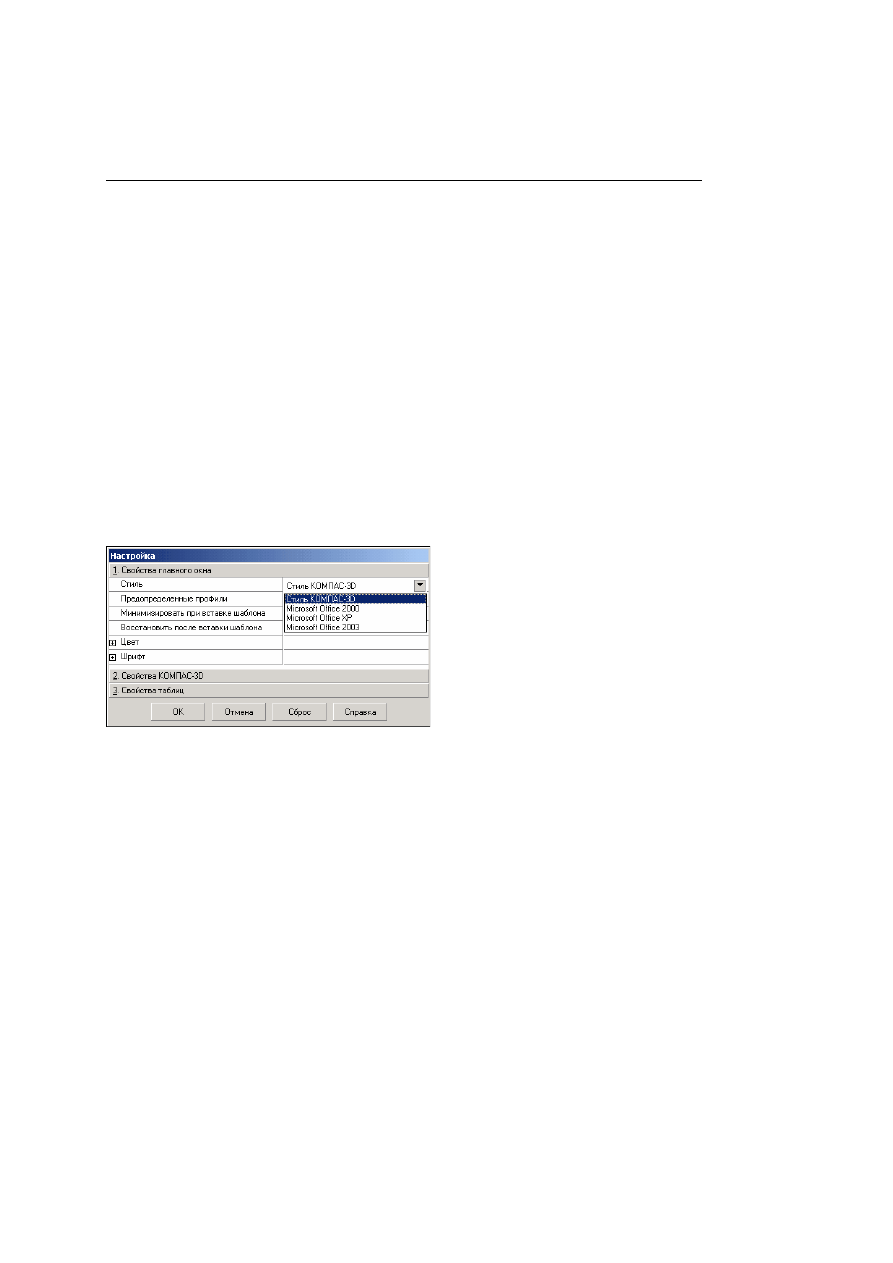

Рис. 1.10. Настройка стиля окна библиотеки

Глава 1. Общие сведения о Менеджере шаблонов

1. Щелкните мышью в ячейке, расположенной справа от названия параметра

Предопре;

деленные профили

2. Нажмите появившуюся кнопку с чер!

ным треугольником, чтобы раскрыть
список предлагаемых вариантов
(рис. 1.11). Затем щелчком мыши вы!
берите нужную строку.

3. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отмены

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Выбор состояния окна библиотеки при вставке шаблона

Во время вставки шаблона в документ КОМПАС!3D главное окно

Менеджера шаблонов

может:

▼

оставаться на прежнем месте;

▼

сворачиваться до строки заголовка в левый нижний угол экрана (этот вариант использу!
ется по умолчанию).

Чтобы изменить предлагаемый вариант состояния окна библиотеки при вставке шабло!
на, в окне

Настройка

на панели

Свойства главного окна

выполните

следующие дейс!

твия.

1. Щелкните мышью в ячейке, располо!

женной справа от названия параметра

Минимизировать при вставке
шаблона

(рис. 1.12)

Значение параметра изменится на про!
тивоположное.

2. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отмены

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Выбор состояния окна библиотеки после вставки шаблона

Если вы настроили библиотеку так, что во время вставки шаблона в документ КОМПАС!
3D главное окно

Менеджера шаблонов

будет минимизироваться, то укажите, в каком ре!

жиме оно должно отображаться после вставки шаблона:

▼

восстанавливаться до прежнего состояния (этот вариант используется по умолчанию);

▼

оставаться свернутым.

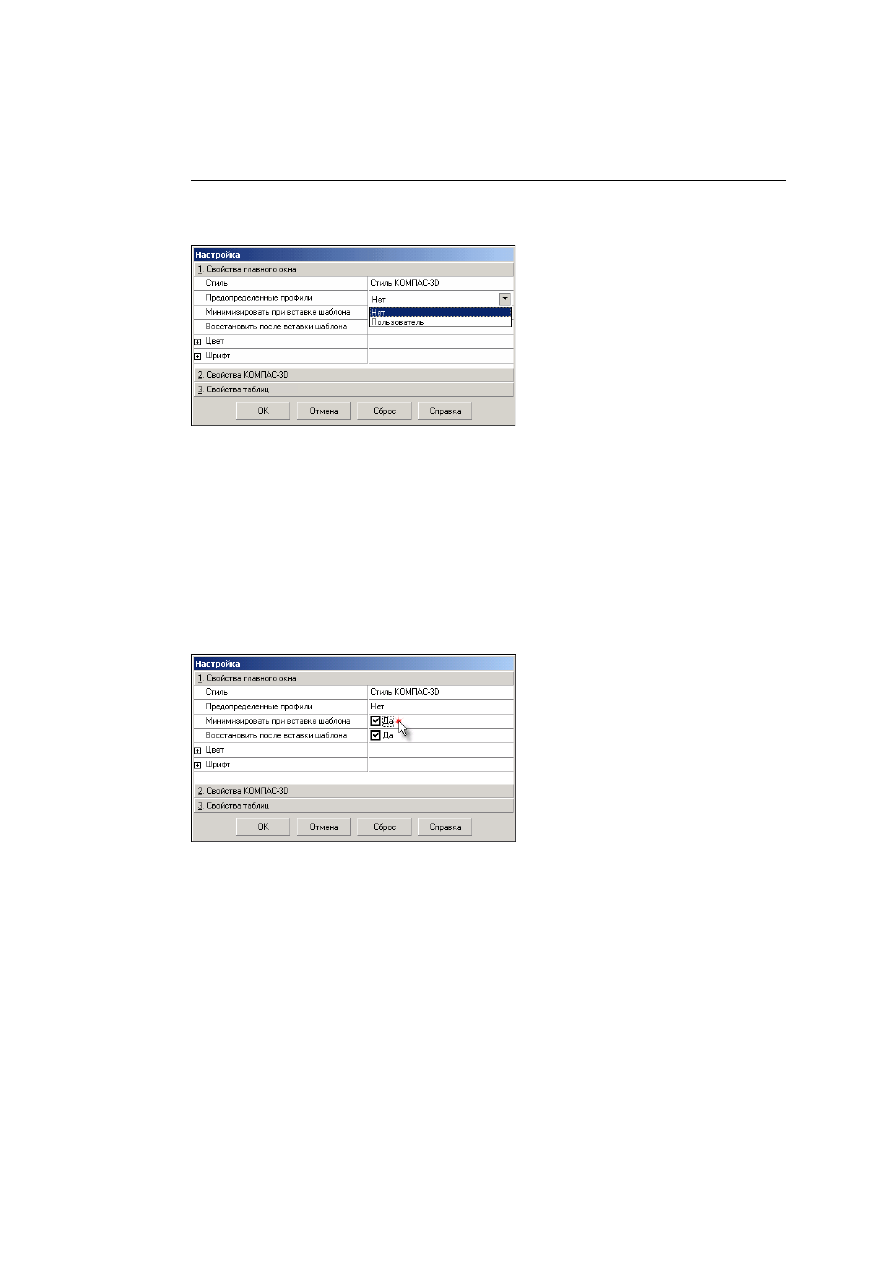

Рис. 1.11. Выбор профиля пользователя

Рис. 1.12. Выбор состояния окна библиотеки

при вставке шаблона

Менеджер шаблонов. Руководство пользователя

Чтобы изменить предлагаемый вариант состояния окна библиотеки после вставки шаб!
лона, в окне

Настройка

на панели

Свойства главного окна

выполните

следующие

действия.

1. Щелкните мышью в ячейке, располо!

женной справа от названия параметра

Восстанавливать после вставки
шаблона

(рис. 1.13)

Значение параметра изменится на про!
тивоположное.

2. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отмены

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Выбор цвета фона рабочих зон библиотеки

Чтобы определить цветовые предпочтения для рабочих зон главного окна

Менеджера

шаблонов

, в окне

Настройка

на панели

Свойства главного окна

выполните

следую!

щие действия.

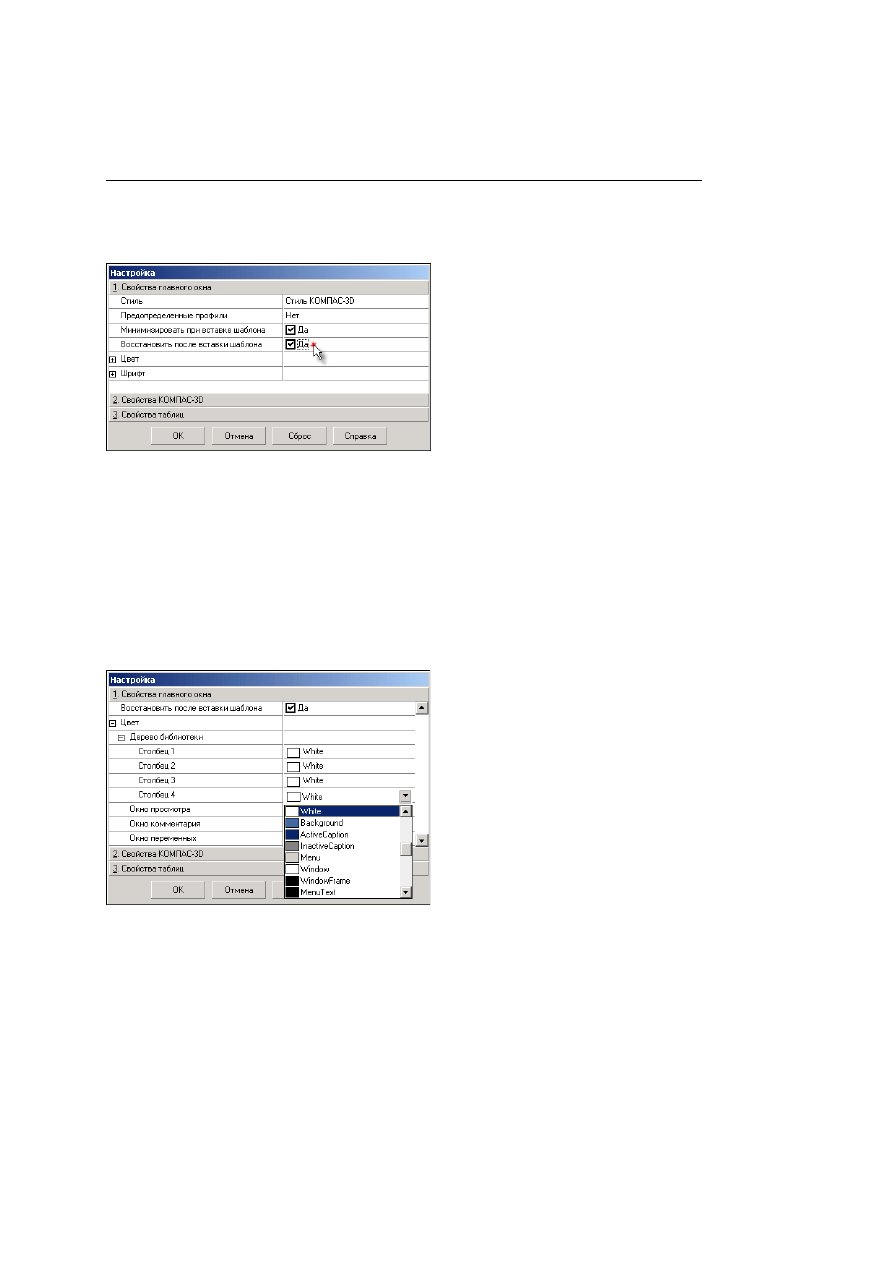

1. Нажмите значок «+», расположенный слева от названия параметра

Цвет

. Раскроется

список рабочих зон окна

Менеджера шаблонов

. В списке зон Дерево библиотеки (Дере!

во шаблонов) имеет «состав» – список столбцов таблицы дополнительных параметров
шаблонов (рис. 1.14).

2. Дважды щелкните мышью в поле, где

указан цвет интересующей вас зоны, и
выберите значение из раскрывшегося
списка.

3. Чтобы назначить произвольный цвет,

выберите последнюю строку в списке
(

Custom Color...)

, а затем укажите нуж!

ный цвет на дополнительной палитре.

4. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отмены

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Выбор шрифта для рабочих зон библиотеки

Чтобы определить тип и размер шрифта, который будет использоваться в рабочих зонах
окна

Менеджера шаблонов

, в окне

Настройка

на панели

Свойства главного окна

вы!

полните

следующие действия.

Рис. 1.13. Выбор состояния окна библиотеки после

вставки шаблона

Рис. 1.14. Выбор цвета фона рабочих зон библиотеки

Глава 1. Общие сведения о Менеджере шаблонов

1. Нажмите значок «+», расположенный слева от названия параметра

Шрифт

. Раскроется

список рабочих зон окна

Менеджера шаблонов

, для которых можно выбрать шрифт. В

списке зона Дерево библиотеки (Дерево шаблонов) имеет «состав» – список столбцов
таблицы дополнительных параметров шаблонов.

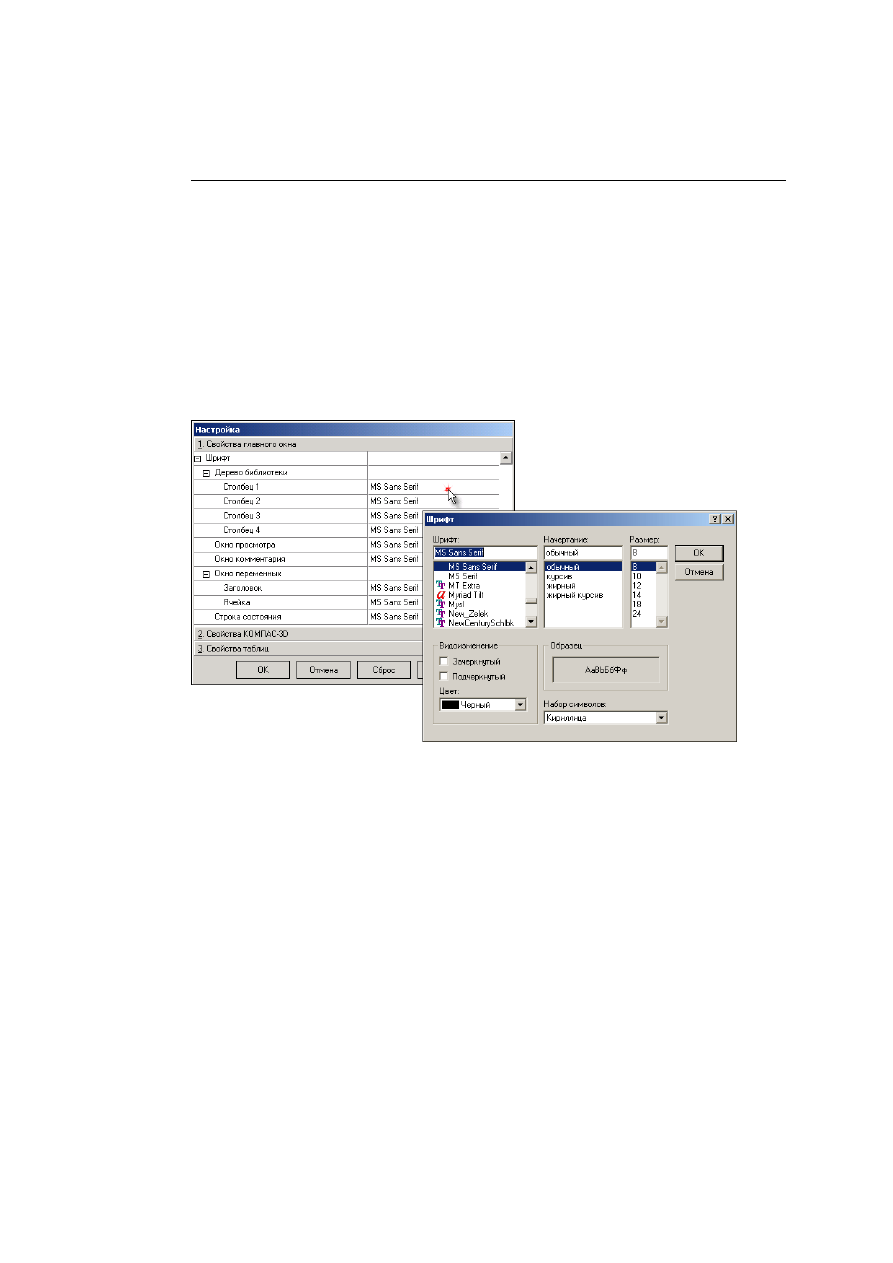

2. Щелкните мышью в поле, где указан шрифт, используемый в интересующей вас зоне. В

выбранной ячейке появится кнопка с точками. Нажмите ее, чтобы открыть стандартное
окно для установки параметров шрифтов (рис. 1.15).

3. Выберите шрифт и его характеристики. Затем нажмите кнопку

4. Чтобы подтвердить выбор, нажмите кнопку

ОК

, чтобы отказаться от изменений – кнопку

Отмена

. Для отмены ранее выполненных настроек и завершения сеанса работы с биб!

лиотекой нажмите кнопку

Сброс

1.4.2.

Настройка свойств КОМПАС;3D

При помощи команды

Настройка

вы можете ознакомиться со списком параметров, не!

обходимых для работы

Менеджера шаблонов

с объектами КОМПАС!3D, и при необходи!

мости изменить их значения.

Щелчком мыши выберите в окне

Настройка

(рис. 1.8 на с. 20) панель

Свойства КОМ;

ПАС;3D

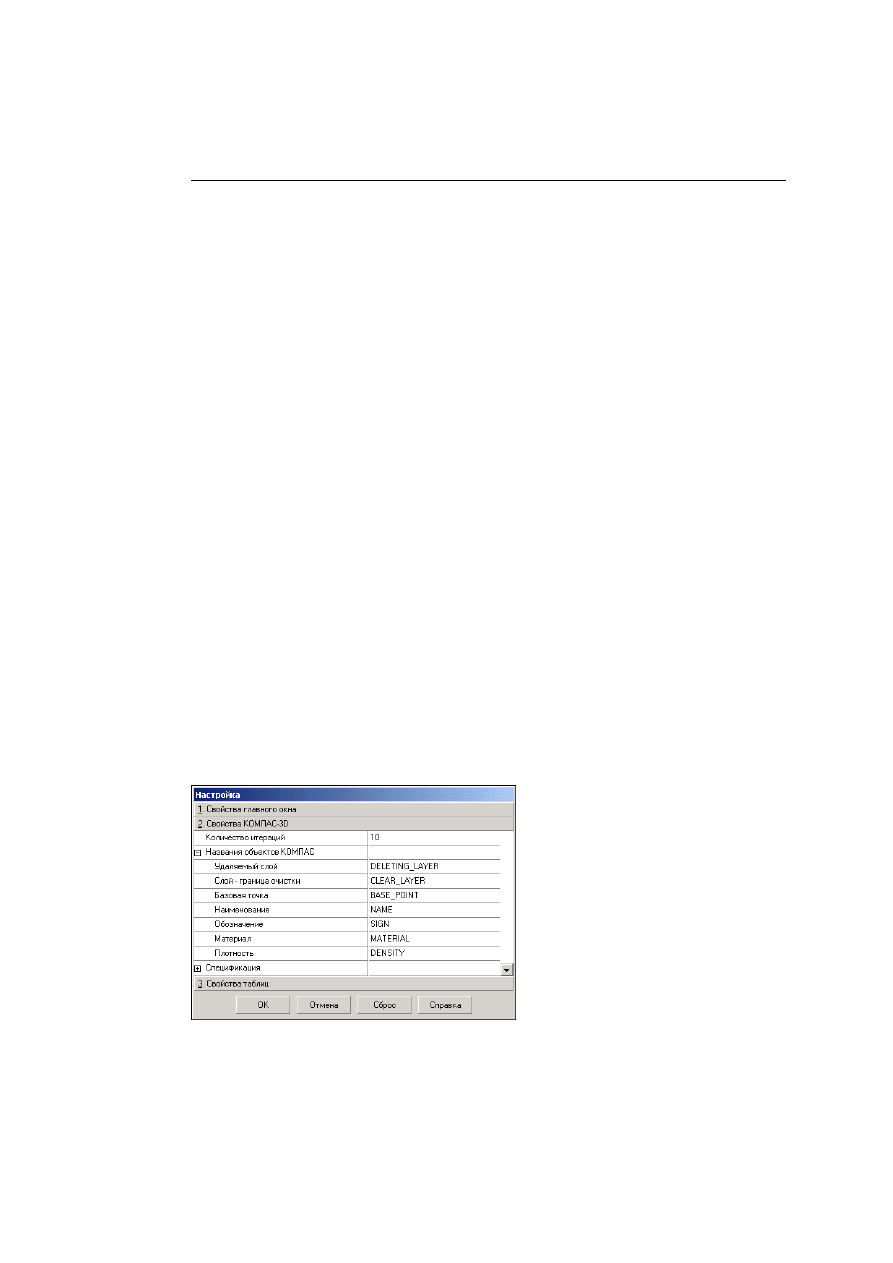

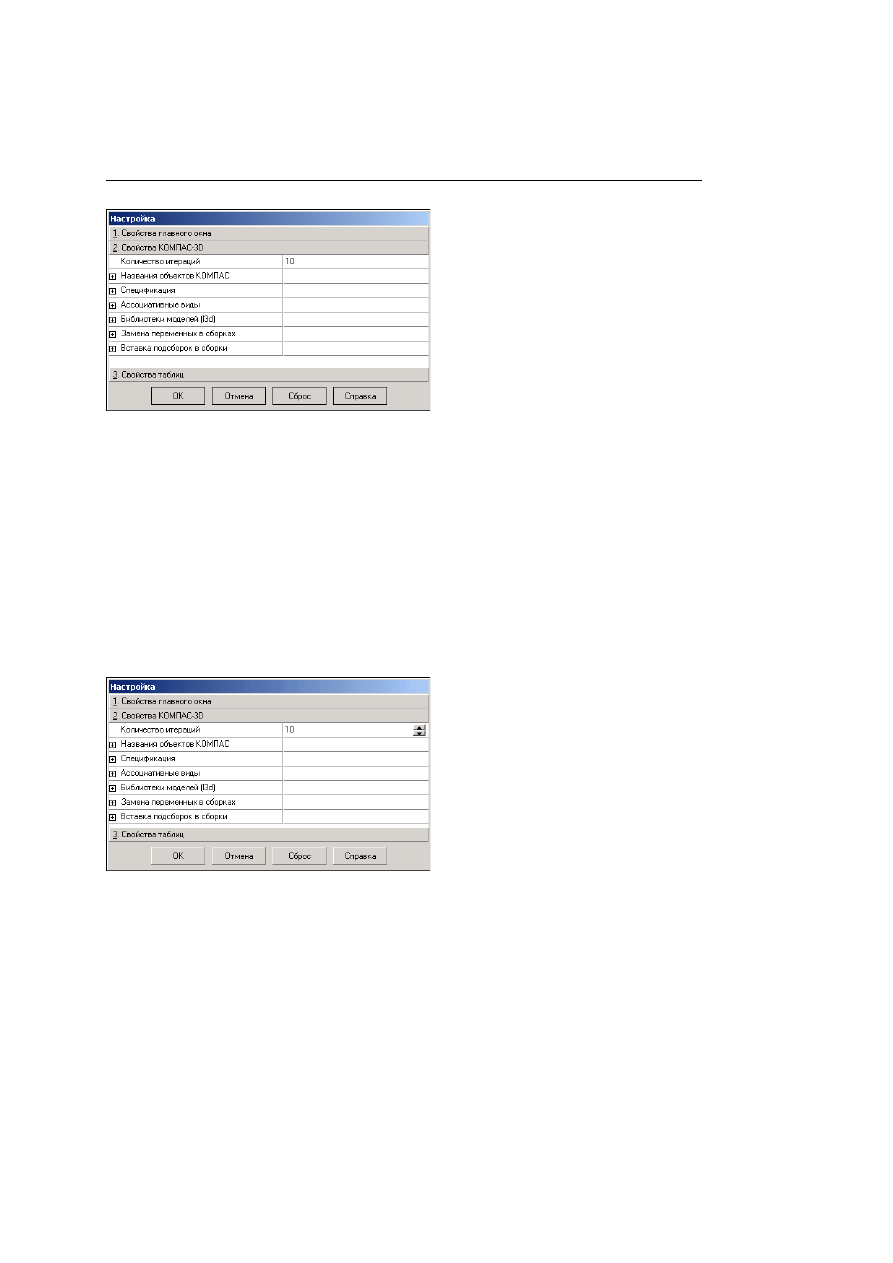

На раскрывшейся панели (рис. 1.16) вы увидите список свойств, которые можно настро!
ить:

▼

Количество итераций

(число шагов, при которых происходит пересчет и перестроение

модели КОМПАС!3D);

▼

Названия объектов КОМПАС

(свойства объектов КОМПАС!3D, используемых при со!

здании таблицы переменных и двухмерного шаблона);

Рис. 1.15. Выбор шрифта для рабочих зон библиотеки

Менеджер шаблонов. Руководство пользователя

▼

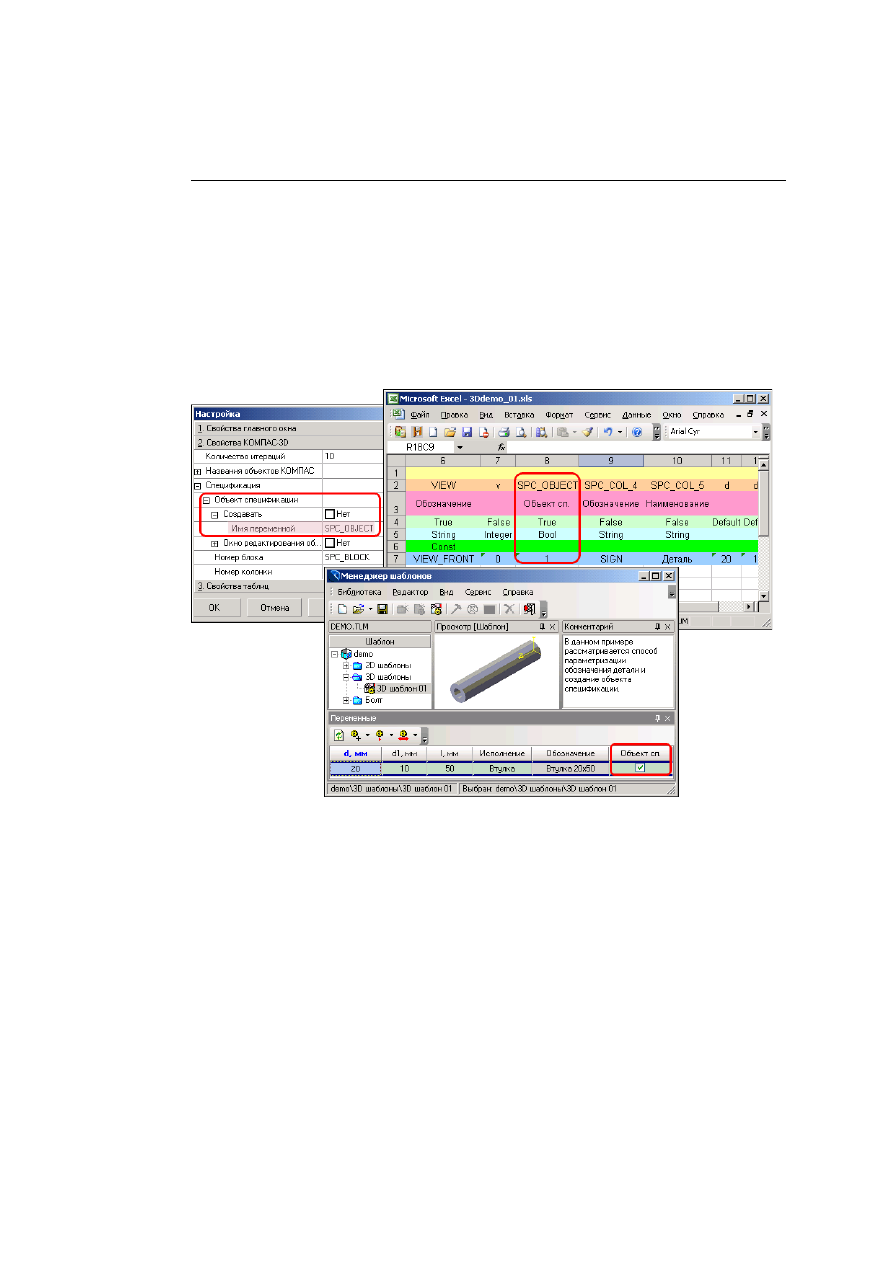

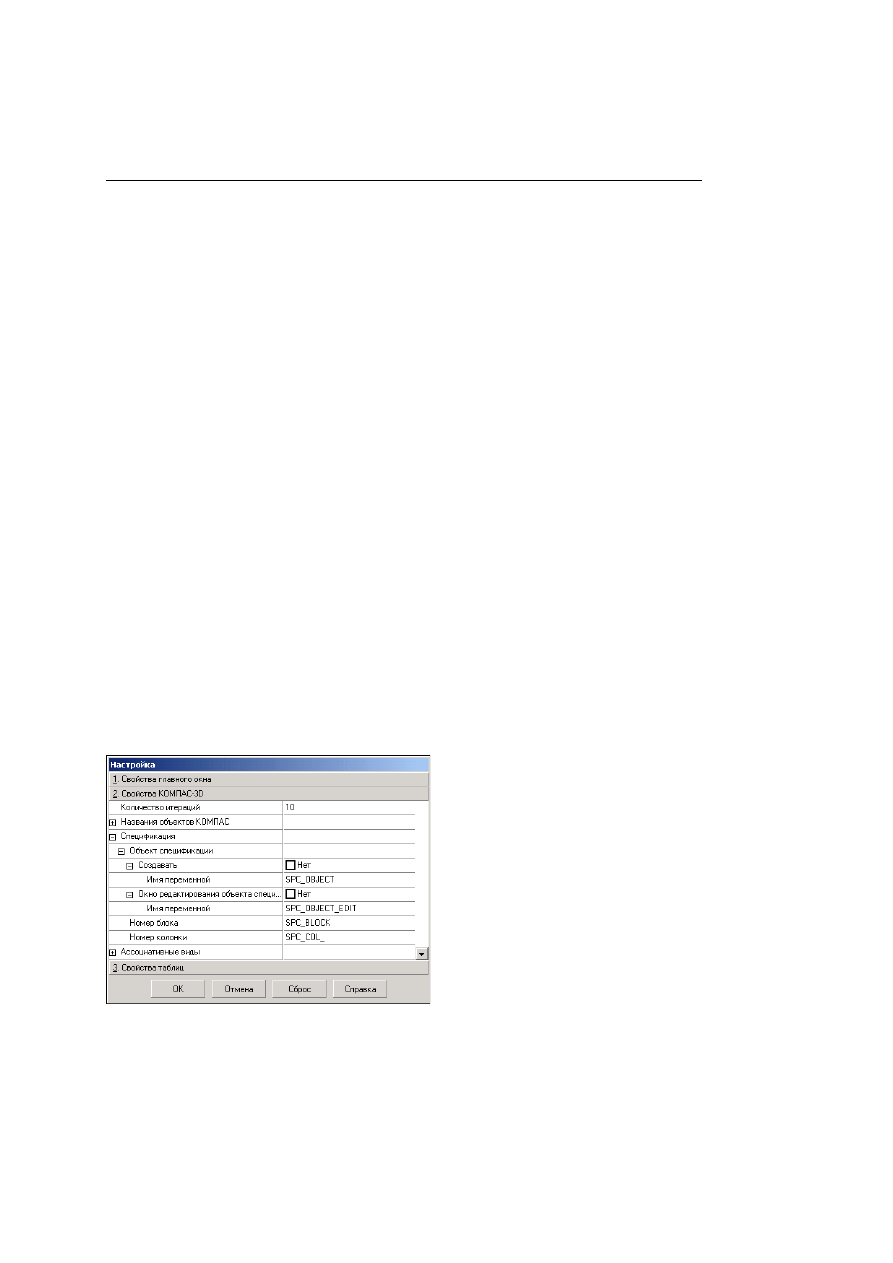

Спецификация

(свойства объекта

спецификации, создаваемого при
вставке шаблона);

▼

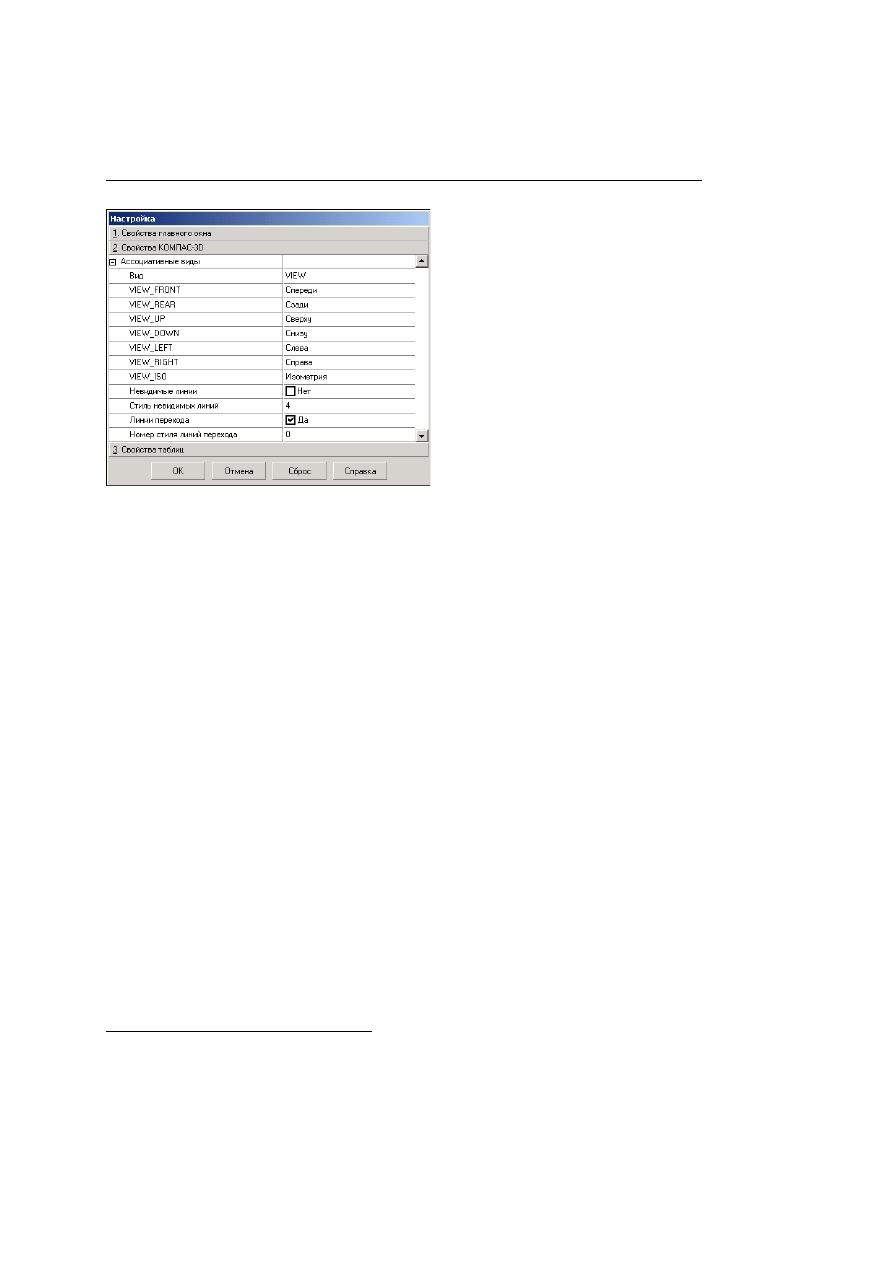

Ассоциативные виды

(список и

свойства отображения ассоциативных
видов трехмерных шаблонов);

▼

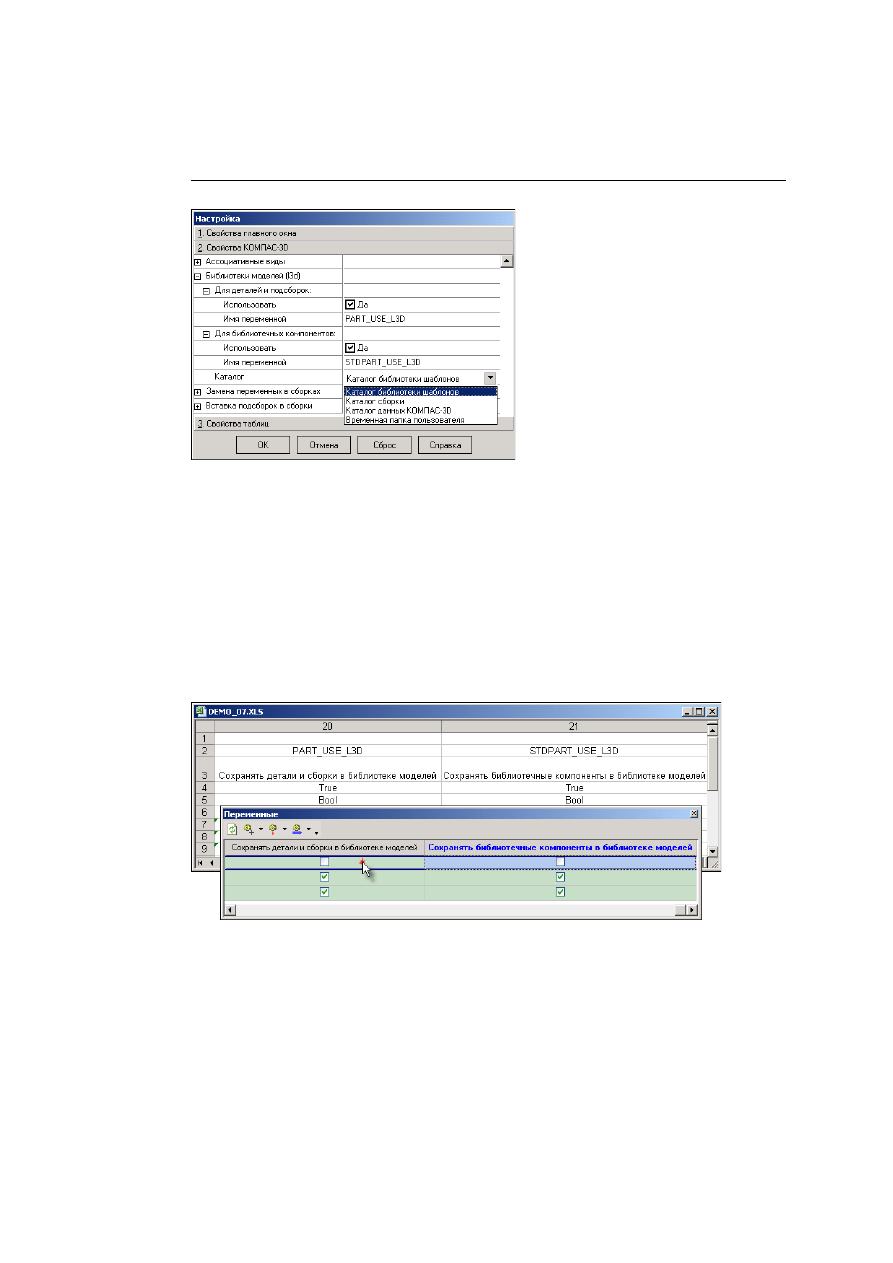

Библиотеки моделей (l3d)

(правила

использования библиотеки моделей
КОМПАС);

▼

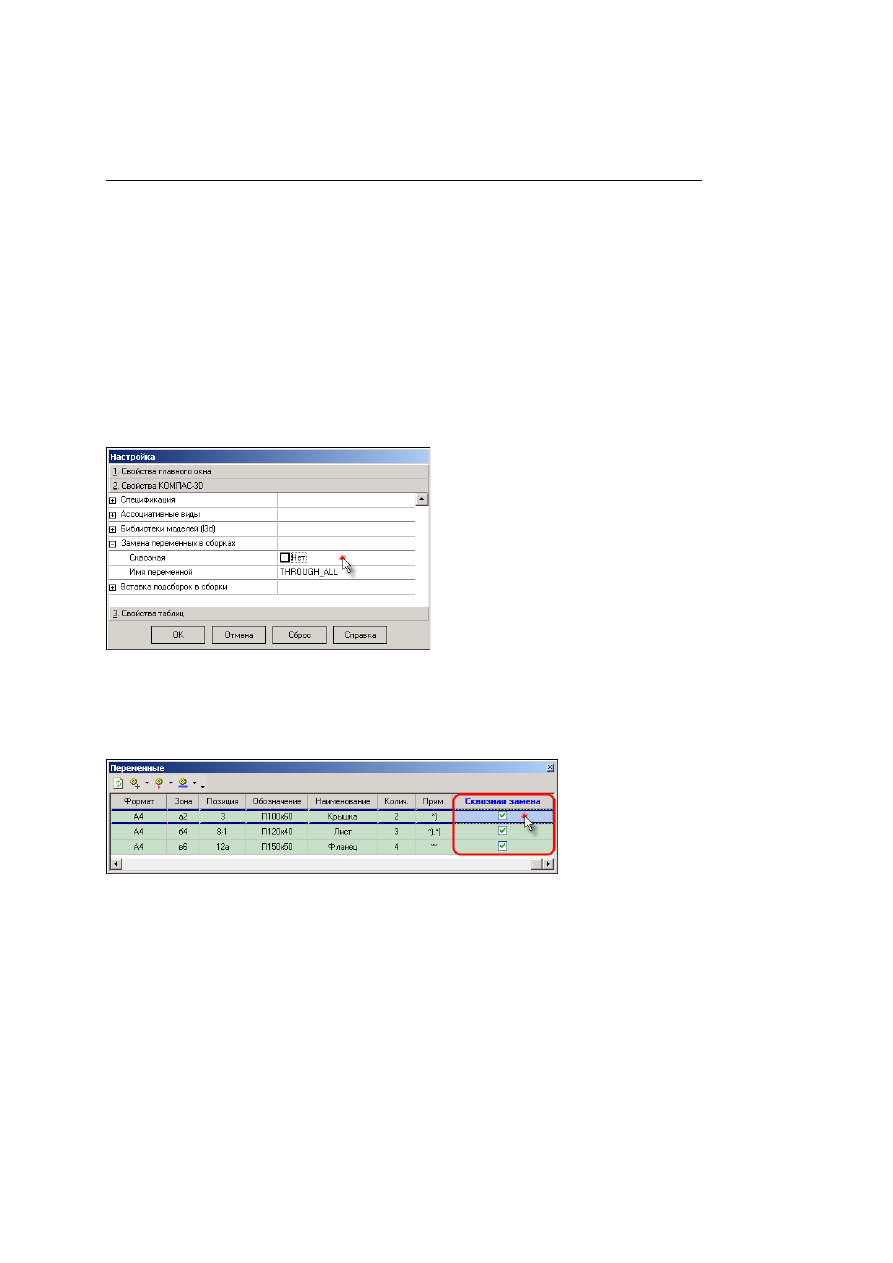

Замена переменных в сборках

(правила замены переменных в сбор!
ках);

▼

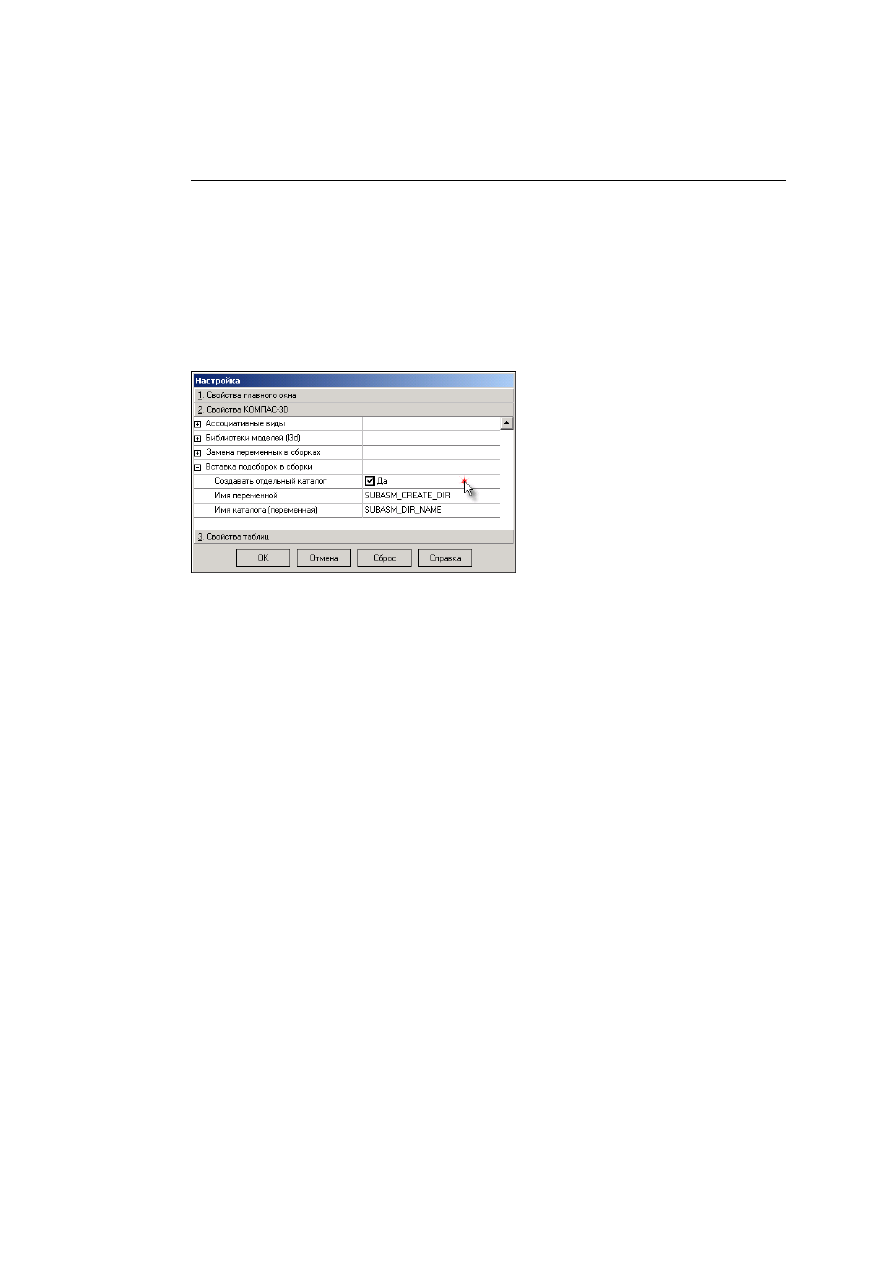

Вставка подсборок в сборку

(использование каталогов при вставке шаблонов подсбо!

рок в сборку).

Настройка количества итераций

При замене ранее введенного значения параметра шаблона на значение, выбранное из
таблиц Microsoft Excel или OpenOffice.org Calc, пересчет и перестроение модели КОМ!
ПАС!3D происходит за несколько этапов –

итераций

. Чем больше количество итераций,

тем плавнее (но медленнее) происходит замена. Если количество итераций слишком ма!
ло, то при значительном изменении значения параметра может произойти сбой в работе
программы. Рекомендуемое количество итераций (предлагается по умолчанию) – 10.

Чтобы изменить количество итераций, в окне

Настройка

на панели

Свойства КОМ;

ПАС;3D

выполните

следующие действия.

1. Щелкните мышью в поле, где указано

значение параметра

Количество ите;

раций

2. Измените значение параметра с помо!

щью клавиатуры или появившейся
кнопки!счетчика (рис. 1.17).

3. Чтобы подтвердить выбор, нажмите

кнопку

ОК

, чтобы отказаться от изме!

нений – кнопку

Отмена

. Для отмены

ранее выполненных настроек и завер!
шения сеанса работы с библиотекой
нажмите кнопку

Сброс

Названия объектов КОМПАС

Шаблон, вставленный в документ КОМПАС!3D, может обладать предопределенными
свойствами. Например, для двухмерного шаблона, это могут быть характеристики слоев,
составляющих документ, а для трехмерных – свойства проектируемого объекта (наиме!
нование, марка материала и т. д.). Для использования предопределенных свойств в таб!
лице параметров шаблона должна быть создана соответствующая переменная с опреде!
ленным идентификатором.

Рис. 1.16. Панель

Свойства КОМПАС;3D

Рис. 1.17. Настройка количества итераций

Глава 1. Общие сведения о Менеджере шаблонов

При создании

основы двухмерного шаблона

(файла формата

frw

или

cdw

) могут быть

использованы следующие предопределенные свойства шаблона:

▼

Удаляемый слой

. Это слой, который будет обязательно ликвидирован при вставке шаб!

лона в документ КОМПАС!3D. Для того чтобы слой был удаляемым, его имя обязательно
должно содержать определенный идентификатор (по умолчанию –

DELETING_LAYER

заключенный между двумя символами #.

▼

Слой – граница очистки

. При вставке шаблона в документ КОМПАС!3D все графические

объекты, которые попадут внутрь области, ограниченной графическими объектами
слоя – границы очистки, будут удалены. Для того чтобы слой был границей очистки, его
имя обязательно должно содержать определенный идентификатор (по умолчанию –

CLEAR_LAYER

), заключенный между двумя символами #.

▼

Базовая точка

. Это точка, за которую шаблон при вставке будет «привязан» к объектам

документа КОМПАС!3D. Такой точке должен быть присвоен атрибут

Базовая точка

. Зна!

чением атрибута должен являться номер точки. В таблице может присутствовать пере!
менная, значение которой является номером базовой точки. Идентификатор этой пере!
менной по умолчанию –

BASE_POINT

При создании

таблицы переменных

для трехмерного шаблона в таблицу параметров мо!

гут быть заложены следующие переменные:

▼

Наименование

. Значение переменной с таким идентификатором выводится на панели

свойств модели КОМПАС!3D в поле «Наименование». Идентификатор переменной по
умолчанию –

NAME

▼

Обозначение

. Значение переменной с таким идентификатором выводится на панели

свойств модели КОМПАС!3D в поле «Обозначение». Идентификатор переменной по
умолчанию –

SIGN

▼

Материал

. Значение переменной с таким идентификатором выводится на панели

свойств модели КОМПАС!3D в поле «Наименование материала». Идентификатор пере!
менной по умолчанию –

MATERIAL

▼

Плотность

. Значение переменной с таким идентификатором выводится на панели

свойств модели КОМПАС!3D в поле «Плотность». Идентификатор переменной по умол!
чанию –

DENSITY

Вы можете изменить идентификаторы вы!
шеперечисленных объектов КОМПАС. Для
этого в окне

Настройка

на панели

Свойс;

тва КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», расположенный

слева от названия параметра

Назва;

ния объектов КОМПАС

. Раскроется

список идентификаторов, которые в
данный момент определяют объекты
КОМПАС (рис. 1.18).

2. При помощи клавиатуры введите свои

идентификаторы.

Рис. 1.18. Настройка названий объектов КОМПАС

Менеджер шаблонов. Руководство пользователя

3. Чтобы подтвердить выбор, нажмите кнопку

ОК

, чтобы отказаться от изменений – кнопку

Отмена

. Для отмены ранее выполненных настроек и завершения сеанса работы с биб!

лиотекой нажмите кнопку

Сброс

Спецификация

При вставке шаблона в документ КОМПАС!3D автоматически может быть создан объект
спецификации. Чтобы воспользоваться этой возможностью, необходимо в диалоге на!
стройки

Менеджера шаблонов

задать свойства объекта спецификации и в таблице пара!

метров ввести переменные, имеющие соответствующие идентификаторы.

При настройке библиотеки вы можете определить:

▼

следует ли создавать объект спецификации при вставке шаблона в документ КОМПАС!
3D (см. раздел «Создание объекта спецификации» на с. 28);

▼

следует ли открывать окно редактирования объекта спецификации при вставке шаблона
в документ КОМПАС!3D (см. раздел «Редактирование объекта спецификации» на с. 29);

▼

раздел спецификации, в который будет помещен объект, созданный при вставке шабло!
на в документ КОМПАС!3D (см. раздел «Выбор раздела спецификации» на с. 30);

▼

колонку спецификации, в которую будет помещено указанное значение, характеризую!
щее объект (см. раздел «Выбор колонки спецификации» на с. 30).

Создание объекта спецификации

Вы можете одновременно со вставкой шаблона в документ КОМПАС!3D автоматически
создавать для вставленного элемента объект спецификации. Для этого в окне

Настрой;

ка

на панели

Свойства КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», расположенный слева от узла

Спецификация

. Раскроется список

параметров, которые подлежат настройке (рис. 1.19).

2. Чтобы при вставке шаблона создавался объект спецификации, щелчком мыши устано!

вите для параметра

Создавать

значение «Да». Чтобы объект спецификации не созда!

вался, установите значение «Нет».

3. Если нужно, с помощью клавиатуры

измените имя переменной объекта
спецификации (по умолчанию –

SPC_OBJECT

). Добавив эту перемен!

ную в таблицу параметров шаблона,
вы сможете определять необходи!
мость создания объекта специфика!
ции непосредственно из рабочей зоны
Переменные (рис. 1.20).

4. Чтобы подтвердить изменение значе!

ний параметров, нажмите кнопку

ОК

чтобы отказаться от изменения – кноп!
ку

Отмена

. Для отмены ранее выпол!

ненных настроек и завершения сеанса
работы с библиотекой нажмите кнопку

Сброс

Рис. 1.19. Настройка параметров объекта спецификации

Глава 1. Общие сведения о Менеджере шаблонов

Редактирование объекта спецификации

Вы можете не только создавать для шаблона, вставленного в документ КОМПАС!3D,
объект спецификации, но и автоматически открывать окно редактирования созданного
объекта спецификации

(рис. 1.21). Для этого в окне

Настройка

на панели

Свойства

КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», расположенный слева от узла

Спецификация

. Раскроется список

параметров, которые подлежат настройке (рис. 1.19 на с. 28).

2. Чтобы при вставке шаблона открывалось окно

Объект спецификации

, щелчком мыши

установите для параметра

Окно редактирования объекта спецификации

значение

«Да». Чтобы окно не открывалось, установите значение «Нет».

3. Если нужно, с помощью клавиатуры измените имя переменной объекта спецификации

(по умолчанию –

SPC_OBJECT_EDIT

). Добавив эту переменную в таблицу параметров

шаблона, вы сможете определять необходимость появления окна редактирования объ!
екта спецификации непосредственно из рабочей зоны Переменные (рис. 1.22).

4. Чтобы подтвердить изменение значений параметров, нажмите кнопку

ОК

, чтобы отка!

заться от изменения – кнопку

Отмена

. Для отмены ранее выполненных настроек и за!

вершения сеанса работы с библиотекой нажмите кнопку

Сброс

Рис. 1.20. Отказ от создания объекта спецификации

1. Окно редактирования объекта спецификации будет открываться только в том случае, если при

вставке шаблона будет создаваться объект спецификации.

Рис. 1.21. Окно редактирования объекта спецификации

Рис. 1.22. Управление вызовом окна редактирования объекта спецификации

Менеджер шаблонов. Руководство пользователя

Выбор раздела спецификации

При работе с

Менеджером шаблонов

вы можете выбрать раздел спецификации

, в кото!

рый будет помещен объект спецификации, созданный при вставке шаблона. Для этого
необходимо ввести в таблицу параметров шаблона переменную, имеющую по умолча!
нию идентификатор

SPC_BLOCK

. Значение этой переменной определит номер раздела

спецификации.

Для настройки возможности выбора раздела спецификации в окне

Настройка

на пане!

ли

Свойства КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», располо!

женный слева от узла

Специ;

фикация

. Раскроется список

параметров, которые подлежат
настройке (рис. 1.19 на с. 28).

2. При необходимости c помощью

клавиатуры измените имя пере!
менной

Номер блока

3. Чтобы подтвердить изменение

значений параметров, нажмите
кнопку

ОК

, чтобы отказаться от

изменения – кнопку

Отмена

Для отмены ранее выполнен!
ных настроек и завершения се!
анса работы с библиотекой на!
жмите кнопку

Сброс

Выбор колонки спецификации

При работе с

Менеджером шаблонов

вы можете указать колонку спецификации, в кото!

рую будет помещено значение, характеризующее объект (значение указанное в таблице
параметров). Для этого необходимо ввести в таблицу переменную, имеющую соответс!
твующий идентификатор (по умолчанию –

SPC_COL_

)

+ номер колонки

Например, колонка «Обозначение» из «Простой спецификации ГОСТ 2.106–96» библио!
теки

graphit.lyt

имеет номер 4. Чтобы вставить в эту колонку определенное значение, не!

обходимо ввести в таблицу параметров переменную SPC_COL_4. Значение этой пере!
менной будет помещено в спецификации в колонку «Обозначение» (рис. 1.24).

2. По умолчанию объект спецификации помещается в раздел с номером 25 («Стандартные изделия»

в «Простой спецификация ГОСТ 2.106–96» библиотеки

graphit.lyt

Если в электронной таблице параметров шаблона вы создадите список значений для пе!
ременной

SPC_BLOCK

(например, как показано на рис. 1.23), то при работе с вашей биб!

лиотекой пользователь сможет выбирать раздел спецификации из этого списка.

Рис. 1.23. Управление разделом спецификации

Глава 1. Общие сведения о Менеджере шаблонов

Для настройки возможности выбора колонки спецификации в окне

Настройка

на пане!

ли

Свойства КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», расположенный слева от узла

Спецификация

. Раскроется список

параметров, которые подлежат настройке (рис. 1.19 на с. 28).

2. При необходимости c помощью клавиатуры измените имя переменной

Номер колонки

(по умолчанию –

SPC_COL

3. Чтобы подтвердить изменение значений параметров, нажмите кнопку

ОК

, чтобы отка!

заться от изменения – кнопку

Отмена

. Для отмены ранее выполненных настроек и за!

вершения сеанса работы с библиотекой нажмите кнопку

Сброс

Ассоциативные виды

Вы можете вставлять в чертеж или во фрагмент КОМПАС!3D ассоциативный вид трех!
мерного шаблона. Для этого в таблице параметров должна быть задана переменная с
именем из ряда

VIEW_FRONT...VIEW_ISO

Чтобы посмотреть/изменить идентификаторы ассоциативных видов и настроить отобра!
жение невидимых линий и линий перехода в таких видах, в окне

Настройка

на панели

Свойства КОМПАС;3D

сделайте следующее.

1. Нажмите значок «+», расположенный слева от узла

Ассоциативные виды

. Раскроется

список настраиваемых параметров (рис. 1.25).

2. Чтобы при вставке шаблона создавался объект спецификации, щелчком мыши устано!

вите для параметра

Создавать

значение «Да». Чтобы объект спецификации не созда!

вался, установите значение «Нет».

3. При необходимости с помощью клавиатуры измените имена переменных, идентифици!

рующих ассоциативные виды.

4. Щелчком мыши измените значения параметров

Невидимые линии

Линии перехо;

дов

: «Да» – отрисовывать линии, «Нет» – не отрисовывать.

Рис. 1.24. Управление номером колонки спецификации

Менеджер шаблонов. Руководство пользователя

5. Выберите стиль

невидимых линий и

стиль линий перехода, которые будут
использоваться при отображении ас!
социативных видов – измените значе!
ния параметров

Стиль невидимых

линий

Номер стиля линий пере;

хода

с помощью клавиатуры или поя!

вившейся кнопки!счетчика.

6. Чтобы подтвердить изменение значе!

ний параметров, нажмите кнопку

ОК

чтобы отказаться от изменения – кноп!
ку

Отмена

. Для отмены ранее выпол!

ненных настроек и завершения сеанса
работы с библиотекой нажмите кнопку

Сброс

Использование библиотеки моделей

Вы можете вставлять трехмерный шаблон в документ КОМПАС!3D как:

▼

библиотечный компонент КОМПАС!3D (элемент прикладной библиотеки КОМПАС!3D
(

*.rtw

)), который можно редактировать только средствами

Менеджера шаблонов

;

▼

модель из КОМПАС!Библиотеки моделей (

*.l3d

), редактируемую средствами КОМПАС!

3D;

▼

деталь (сборку).

Файл!источник шаблона, вставленного в сборку как библиотечный компонент или как
деталь (сборка), может быть сохранен:

▼

в КОМПАС!Библиотеке моделей, которая автоматически будет создана в указанном при
настройке месте дискового пространства;

▼

в документе типа КОМПАС!Деталь (КОМПАС!Сборка) рядом с файлом сборки.

При использовании библиотеки моделей несколько экземпляров шаблона, вставленных
в сборку, будут ссылаться на один и тот же файл в КОМПАС!Библиотеки.

Вы можете выбрать режим использования библиотек моделей при работе

Менеджера

шаблонов.

Для этого в окне

Настройка

на панели

Свойства КОМПАС;3D

сделайте

следующее.

1. Нажмите значок «+», расположенный слева от узла

Библиотеки моделей

Раскроется

список настраиваемых параметров библиотек моделей.

2. Определите необходимость использования библиотеки моделей для деталей и сборок,

созданных на основе шаблона:

2.1.

Раскройте узел

Для деталей и подсборок

(рис. 1.26).

2.2.

Щелчком мыши установите значение параметра

Использовать

: «Да» – сохранять

детали и подсборки как модели, «Нет» – как файлы.

3. Номера стилей соответствуют номерам стилей линий в КОМПАС!3D.

Рис. 1.25. Настройка вставки ассоциативных видов

Глава 1. Общие сведения о Менеджере шаблонов

Если нужно, с помощью клавиатуры изме!
ните имя переменной, идентифицирую!
щей режим вставки деталей и подсборок
(по умолчанию –

PART_USE_L3D

). Доба!

вив эту переменную в таблицу параметров
шаблона, вы сможете определять необхо!
димость использования данного режима
вставки шаблонов непосредственно из ра!
бочей зоны Переменные (рис. 1.27).

3. Определите необходимость использования библиотеки моделей для библиотечных ком!

понентов:

3.1.

Раскройте узел

Для библиотечных компонентов

(рис. 1.26).

3.2.

Щелчком мыши установите значение параметра

Использовать

: «Да» – сохранять

библиотечные компоненты как модели, «Нет» – как файлы.

3.3.

Если нужно, с помощью клавиатуры измените имя переменной, идентифицирую!
щей режим вставки деталей и подсборок (по умолчанию –

STDPART_USE_L3D

Добавив эту переменную в таблицу параметров шаблона, вы сможете определять
необходимость использования данного режима вставки шаблонов непосредс!
твенно из рабочей зоны Переменные (рис. 1.27).

4. Щелчком мыши раскройте список значений параметра

Каталог

и выберите местораспо!

ложение каталога, где будет размещаться библиотека моделей.

5. Чтобы подтвердить изменение значений параметров, нажмите кнопку

ОК

, чтобы отка!

заться от изменения – кнопку

Отмена

. Для отмены ранее выполненных настроек и за!

вершения сеанса работы с библиотекой нажмите кнопку

Сброс

Рис. 1.26. Настройка режима использования

КОМПАСБиблиотеки моделей

Рис. 1.27. Управление использованием библиотек моделей

Менеджер шаблонов. Руководство пользователя

Замена переменных в сборках

Если вы планируете в качестве шаблона вставлять в документы КОМПАС!3D модели сбо!
рок, настройте режим отображения изменений в изображениях компонентов сборок.

Изображение сборки, которая создана на основе шаблона, после изменения параметров
этого шаблона будет перестраиваться. При этом изображение компонентов данной
сборки, которые открыты в отдельных окнах, может либо перестраиваться, либо нет – в
зависимости от настройки

Менеджера шаблонов

Чтобы при изменении параметров изменялось не только изображение сборки!шаблона,
но и каждого ее компонента (это, например, может быть необходимо при выполнении
деталировки), используйте режим сквозной замены переменных.

Для настройки режима замены переменных в окне

Настройка

на панели

Свойства

КОМПАС;3D

выполните следующие действия.

1. Нажмите значок «+», расположенный

слева от узла

Замена переменных в

сборках

(рис. 1.28).

2. Щелчком мыши установите значение

параметра

Сквозная

: «Да» – изменять

изображения каждого отдельно от!
крытого компонента сборки в соот!
ветствии с изменившимися значения!
ми переменных сборки!шаблона,
«Нет» – не изменять.

3. Если нужно, с помощью клавиатуры измените имя переменной, идентифицирующей ре!

жим сквозной замены переменных (по умолчанию –

THROUGH_ALL

). Добавив эту пере!

менную в таблицу параметров шаблона, вы сможете включать или выключать режим
сквозной замены переменных прямо из рабочей зоны Переменные (рис. 1.29).

4. Чтобы подтвердить изменение значений параметров, нажмите кнопку

ОК

, чтобы отка!

заться от изменения – кнопку

Отмена

. Для отмены ранее выполненных настроек и за!

вершения сеанса работы с библиотекой нажмите кнопку

Сброс

Вставка подсборок в сборки

Если вы планируете в качестве шаблона вставлять в документы КОМПАС!3D модели сбо!
рок, задайте характеристики каталога, где будут храниться подсборки:

Рис. 1.28. Настройка замены переменных в сборках

Рис. 1.29. Управление заменой переменных в сборках

Глава 1. Общие сведения о Менеджере шаблонов

▼

необходимость использования отдельного каталога для хранения подсборок;

▼

имя переменной, идентифицирующей режим использования отдельного каталога для
хранения подсборок;

▼

название каталога.

Для настройки режима вставки подсборок в сборки в окне

Настройка

на панели

Свойс;

тва КОМПАС;3D

выполните следующие действия.

1. Нажмите значок «+», расположенный слева от узла

Вставка подсборок в сборки

(рис.

1.30).

2. Щелчком мыши установите значение

параметра

Создавать отдельный

каталог

: «Да» – создавать каталог для

подсборок, «Нет» – не создавать.

3. Если нужно, измените имя перемен!

ной, идентифицирующей режим со!
здания отдельного каталога для хране!
ния подсборок (по умолчанию –

SUBASM_CREATE_DIR

). Добавив эту

переменную в таблицу параметров
шаблона, вы сможете определять не!
обходимость создания каталога для
подсборок непосредственно из рабо!
чей зоны Переменные.

4. При необходимости с помощью клавиатуры измените имя переменной, идентифициру!

ющей название каталога для хранения подсборок (по умолчанию –

SUBASM_DIR_NAME

Добавив эту переменную в таблицу параметров шаблона, вы сможете ввести название
каталога подсборок непосредственно из рабочей зоны Переменные.

5. Чтобы подтвердить изменение значений параметров, нажмите кнопку

ОК

, чтобы отка!

заться от изменения – кнопку

Отмена

. Для отмены ранее выполненных настроек и за!

вершения сеанса работы с библиотекой нажмите кнопку

Сброс

1.4.3.

Настройка свойств таблиц параметров шаблонов

При помощи команды

Настройка

вы можете ознакомиться с идентификаторами пере!

менных, используемых при формировании электронных таблиц параметров шаблонов,
и при необходимости изменить их значения. Настройке подлежат следующие парамет!
ры:

▼

типы переменных (см. раздел «Типы переменных в таблицах параметров шаблонов» на
с. 36);

▼

видимость колонок (см. раздел «Видимость колонок в таблицах параметров шаблонов»
на с. 36);

▼

варианты ввода значений (см. раздел «Варианты ввода значений» на с. 37).

Рис. 1.30. Настройка замены переменных в сборках

Аскон КОМПАС-3D. Руководство по библиотекам - часть 104
