Аскон КОМПАС-3D. Руководство по библиотекам - часть 103

Менеджер шаблонов. Руководство пользователя

4

1.5.

Общие приемы работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  38

1.5.1.

Вызов Менеджера шаблонов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

1.5.2.

Алгоритм создания новой библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

1.5.3.

Алгоритм редактирования существующей библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . .39

1.5.4.

Алгоритм вставки готового библиотечного шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

1.5.5.

Завершение работы Менеджера шаблонов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Глава

2
Управление библиотеками шаблонов  . . . . . . . . . . . . . . . . . . . . . . . . .  41

2.1.

Создание библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  41

2.2.

Редактирование атрибутов библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . .  42

2.3.

Открытие библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

2.4.

Закрытие библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

2.5.

Сохранение библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

2.6.

Сохранение копии библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  43

2.7.

Добавление новой библиотеки в существующую  . . . . . . . . . . . . . . . . . .  43

2.8.

Формирование библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  44

Глава

3
Ведение библиотеки шаблонов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3.1.

Создание элементов библиотеки и шаблонов . . . . . . . . . . . . . . . . . . . . .  45

3.1.1.

Создание раздела библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

3.1.2.

Создание шаблона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

3.1.3.

Создание основы двухмерного шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

3.1.4.

Создание основы трехмерного шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

3.1.5.

Создание таблицы переменных. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

3.1.6.

Создание схемы параметров (заставки) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

3.2.

Редактирование элементов библиотеки и шаблонов  . . . . . . . . . . . . . . .  51

3.2.1.

Редактирование атрибутов раздела библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

3.2.2.

Редактирование шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

3.2.3.

Редактирование основы шаблона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

3.2.4.

Редактирование таблицы переменных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

3.3.

Удаление элемента библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54

5

Содержание

Глава

4
Использование готовых шаблонов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4.1.

Выбор шаблона. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4.2.

Присвоение значений переменным параметрам шаблона  . . . . . . . . . . . 55

4.3.

Вставка шаблона в документ КОМПАС . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4.3.1.

Вставка двухмерного шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  56

4.3.2.

Вставка трехмерного шаблона. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  59

4.3.3.

Создание фрагмента (чертежа) на основе двухмерного шаблона . . . . . . . . . . . . . . . . .  60

4.3.4.

Создание детали (сборки) на основе трехмерного шаблона. . . . . . . . . . . . . . . . . . . . . .  61

4.4.

Редактирование шаблона, вставленного в документ КОМПАС . . . . . . . . 61

4.4.1.

Редактирование двухмерного шаблона  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  61

4.4.2.

Редактирование трехмерного шаблона. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  62

Редактирование шаблона, вставленного в качестве библиотечного компонента. . . . . . . . . . . . . . 62
Редактирование шаблона, вставленного в качестве детали (сборки) . . . . . . . . . . . . . . . . . . . . . . . 62

4.4.3.

Редактирование детали (сборки), созданной на основе шаблона  . . . . . . . . . . . . . . . . .  63

4.4.4.

Перестроение шаблона. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  64

Глава

5
Сервисные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

5.1.

Поиск элементов библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

5.2.

Замена элементов библиотеки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

7

Введение

Данное пособие предназначено для тех, кто работает или собирается начать работу с
библиотекой

Менеджер шаблонов

. Оно содержит описание команд библиотеки, основ!

ные алгоритмы работы с

Менеджером шаблонов

 и примеры, иллюстрирующие излагае!

мый материал.

Предполагается, что читатель имеет навыки работы с Windows!приложениями, системой
трехмерного твердотельного моделирования КОМПАС!3D и программой Microsoft Excel
или OpenOffice.org Calc.

Обучающая библиотека

В поставку библиотеки

Менеджер шаблонов

 входит обучающая библиотека

Demo

 (файл

demo.tlm

), созданная при помощи

Менеджера шаблонов

. В ней находятся двухмерные и

трехмерные шаблоны. Они снабжены комментариями, поясняющими нюансы создания
файлов, составляющих шаблоны.

Чтобы воспользоваться обучающей библиотекой, запустите

Менеджер шаблонов

 и от!

кройте библиотеку

Demo

. Вы увидите комментарии к шаблонам не только в главном окне

Менеджера шаблонов

, но и в файлах, содержащих таблицы переменных параметров

шаблонов.

Условности и сокращения

Если для вызова команды, о которой рассказывается в тексте пособия, можно исполь!
зовать кнопку, то изображение этой кнопки помещается на левом поле абзаца. На левом
поле также изображается кнопка или пиктограмма, которая упоминается в текущем
фрагменте текста.

Названия клавиш клавиатуры заключаются в угловые скобки и выделяются курсивом.
Например, если в тексте написано «нажмите

<Enter>

», это значит, что необходимо на!

жать на клавишу с надписью «Enter». Комбинация клавиш записывается с помощью зна!
ка «плюс», например,

<Ctrl> + <F6>

. Такая запись обозначает, что следует нажать клави!

шу

<Ctrl>

, затем, не отпуская ее, – клавишу

<F6>

.

Замечания, советы и особенно важные сведения выделены горизонтальными линейка!
ми и отмечены следующими значками:

– Замечание,

– Совет,

– Внимание!

9

Глава 1.

Общие сведения о Менеджере шаблонов

Менеджер шаблонов

 – библиотека, предназначенная для создания, ведения и использо!

вания библиотек шаблонов при работе в КОМПАС!3D.

Шаблонами могут быть любые элементы конструкций, которые вам часто приходится
использовать при создании рабочих чертежей и моделей – например, элементы сварных
швов, крепежные изделия, муфты и т. п.

Шаблон представляет собой совокупность трех составляющих:

▼

основа шаблона

 – документ КОМПАС!3D (фрагмент, чертеж, деталь или сборка), содер!

жащий внешние переменные;

▼

таблица переменных (таблица параметров)

 – электронная таблица Microsoft Excel или

OpenOffice.org Calc, содержащая те же переменные, что и основа шаблона, а также их
возможные значения;

▼

схема шаблона

 – фрагмент, деталь или файл с рисунком, содержащий имена перемен!

ных (параметров).

Шаблоны могут быть

двухмерными

 (построенными на основе фрагмента, чертежа) и

трехмерными

 (построенными на основе детали, сборки). Двухмерный шаблон всегда со!

стоит из одного слоя.

Перед вставкой шаблона в активный документ КОМПАС!3D необходимо выбрать значе!
ния его параметров из таблицы переменных. Если шаблон параметризован, то после
вставки в документ значения его параметров будут соответствовать выбранным значе!
ниям переменных.

1.1.

Основные понятия

Библиотечный макроэлемент

 – это макроэлемент, который можно редактировать средс!

твами библиотеки

Менеджер шаблонов

.

Выбранный



шаблон

– шаблон, для которого в главном окне

Менеджера шаблонов

 отоб!

ражается таблица переменных. Выбранный шаблон нельзя редактировать и удалять.

Он отмечается в Дереве шаблонов (см. раздел 1.3.3 на с. 15) специальным значком.

– выбранный шаблон на основе фрагмента.

– невыбранный шаблон на основе фрагмента.

Чтобы изменить активность шаблона, дважды щелкните мышью по его пиктограмме или
воспользуйтесь командой

Выбрать шаблон

(см. раздел 4.1 на с. 55).

Макроэлемент

– это объект КОМПАС, состоящий из нескольких простых объектов. Мак!

роэлемент воспринимается системой (выделяется, перемещается, удаляется) как еди!
ное целое. Ни один из входящих в макроэлемент простых объектов нельзя редактиро!
вать или удалять отдельно, а если такие действия необходимы, то сначала нужно
разрушить макроэлемент.

Шаблон

– это элемент библиотеки, созданной с помощью

Менеджера шаблонов

. Шаб!

лон состоит из:

Менеджер шаблонов. Руководство пользователя

10

▼

основы – документа КОМПАС!3D (фрагмента, чертежа, детали или сборки);

▼

таблицы переменных – электронной таблицы Microsoft Excel или OpenOffice.org Calc, со!
держащей список переменных параметров шаблона и их возможных значений;

▼

схемы (фрагмента, детали или файла с рисунком), содержащей имена переменных па!
раметров и поясняющей их расположение.

Элементы библиотеки

 – это разделы библиотеки шаблонов и сами шаблоны.

1.2.

Назначение

Менеджер шаблонов

 поможет вам создать целый спектр тематических библиотек КОМ!

ПАС!3D и наполнить их необходимыми для работы объектами (шаблонами). Время, ко!
торое вы затратите на создание библиотеки, обязательно компенсируется при констру!
ировании.

Готовый шаблон можно вставить в документ КОМПАС!3D:

▼

как набор объектов (отрезков, дуг, кривых и т. д.), то есть «россыпью»;

▼

как библиотечный макроэлемент, который можно редактировать средствами библиоте!
ки

Менеджер шаблонов

;

▼

как макроэлемент;

▼

как библиотечный компонент, который можно редактировать

только

 средствами библи!

отеки

Менеджер шаблонов

;

▼

как деталь, которую можно редактировать средствами КОМПАС!3D;

▼

как деталь без состава операций;

▼

как сборку, которую можно редактировать средствами КОМПАС!3D;

▼

как сборку без состава компонентов.

Возможные варианты вставки объектов, созданных на базе двухмерных и трехмерных
шаблонов, в различные документы КОМПАС!3D приведены в таблице 1.1.

Табл. 1.1.  Возможные варианты вставки двух и трехмерных шаблонов в документы КОМПАС3D

Документ
КОМПАС3D

Двухмерный шаблон

Трехмерный шаблон

Чертеж,

Фрагмент

Библиотечный макроэлемент
Макроэлемент
Россыпью

Библиотечный макроэлемент
Макроэлемент
Россыпью

Деталь

                   –

–

Сборка

                   –

Библиотечный компонент
Деталь
Деталь без состава операций
Сборка
Сборка без состава компонентов

11

Глава 1. Общие сведения о Менеджере шаблонов

При помощи библиотеки

Менеджер шаблонов

 можно создать в отдельных документах

КОМПАС!3D:

▼

фрагмент на основе шаблона;

▼

чертеж на основе шаблона;

▼

деталь на основе шаблона;

▼

сборку на основе шаблона.

Файл!источник шаблона, вставленного в сборку, может находиться либо в КОМПАС!
Библиотеке моделей (она автоматически будет создана в указанном при настройке месте
дискового пространства), либо в документе типа КОМПАС!Деталь (КОМПАС!Сборка) ря!
дом с файлом сборки.

Разработка нового шаблона включает следующие этапы:

1. Создание основы шаблона (фрагмента, чертежа, детали или модели КОМПАС!3D) (см.

разделы 3.1.3 на с. 47 и 3.1.4 на с. 49).

2. Формирование в Microsoft Exсel или OpenOffice.org Calc таблицы параметров шаблона в

соответствии с определенными правилами (см. раздел 3.1.5 на с. 49).

3. Установка связи между параметрами основы и значениями, заданными в таблице (см.

раздел 3.1.2 на с. 46).

4. Создание схемы, содержащей имена параметров (см. раздел 3.1.6 на с. 51).

Для работы

Менеджера шаблонов

 необходимо наличие на вашем компьютере установ!

ленной программы Microsoft Excel или OpenOffice.org Calc.

Общие приемы работы и настройки библиотеки не отличаются от аналогичных действий,
выполняемых в других приложениях Windows, в частности, в КОМПАС!3D.

1.3.

Интерфейс библиотеки

1.3.1.

Главное окно

Менеджер шаблонов

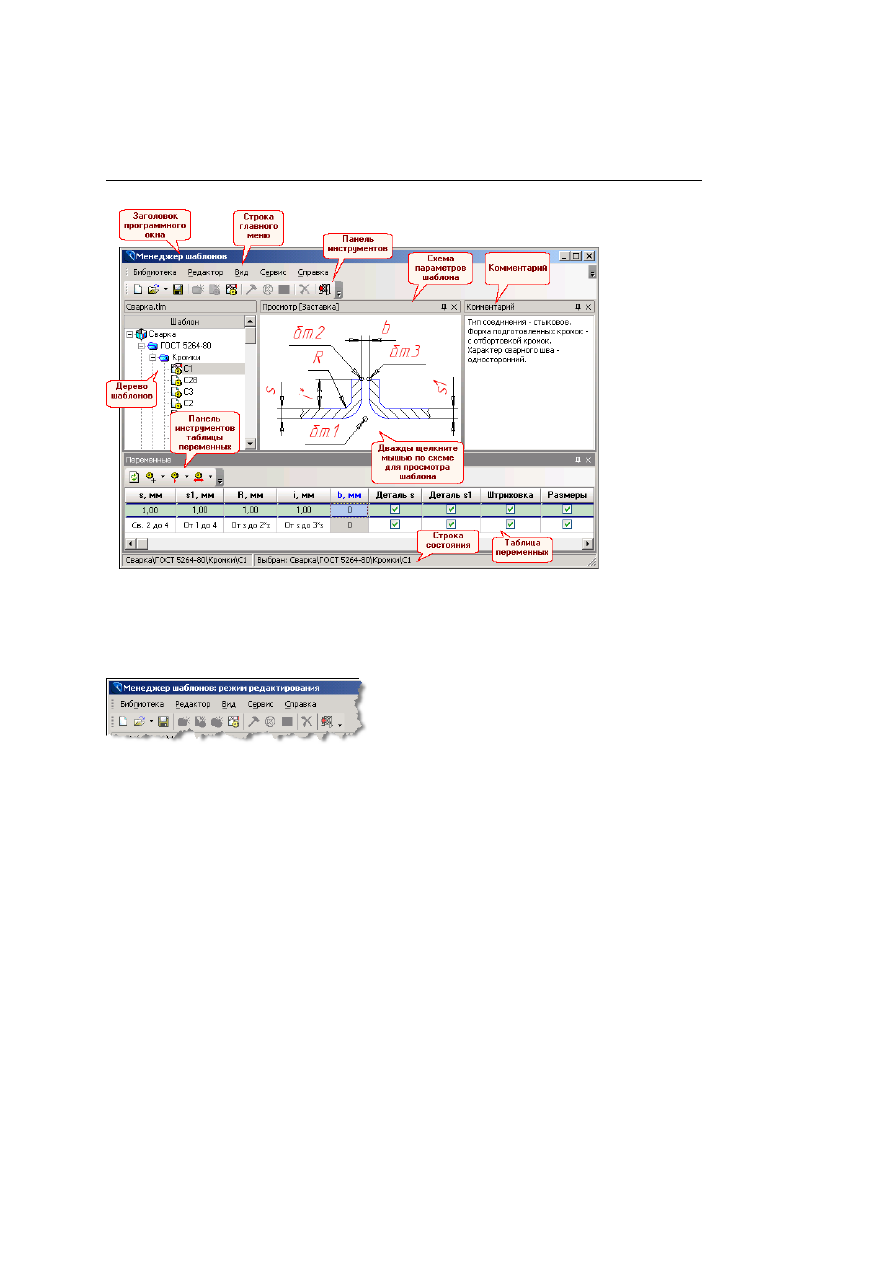

 – стандартное приложение Windows. Его главное окно (рис. 1.1) со!

держит ряд атрибутов, свойственных приложениям Windows:

▼

заголовок окна;

▼

строку главного меню;

▼

пиктограммы минимизации, максимизации и закрытия окна;

▼

рамку для изменения размеров окна.

Менеджер шаблонов. Руководство пользователя

12

В

заголовке



окна

 показано название библиотеки. При вызове

Менеджера шаблонов

 для

редактирования библиотечного компонента, вставленного в сборку КОМПАС!3D, в стро!
ке заголовка отображается информация о том, что библиотека работает в режиме редак!
тирования шаблона (рис. 1.2).

Строка главного меню

 включает в себя названия

всех страниц (разделов) меню команд.

Под строкой главного меню находится

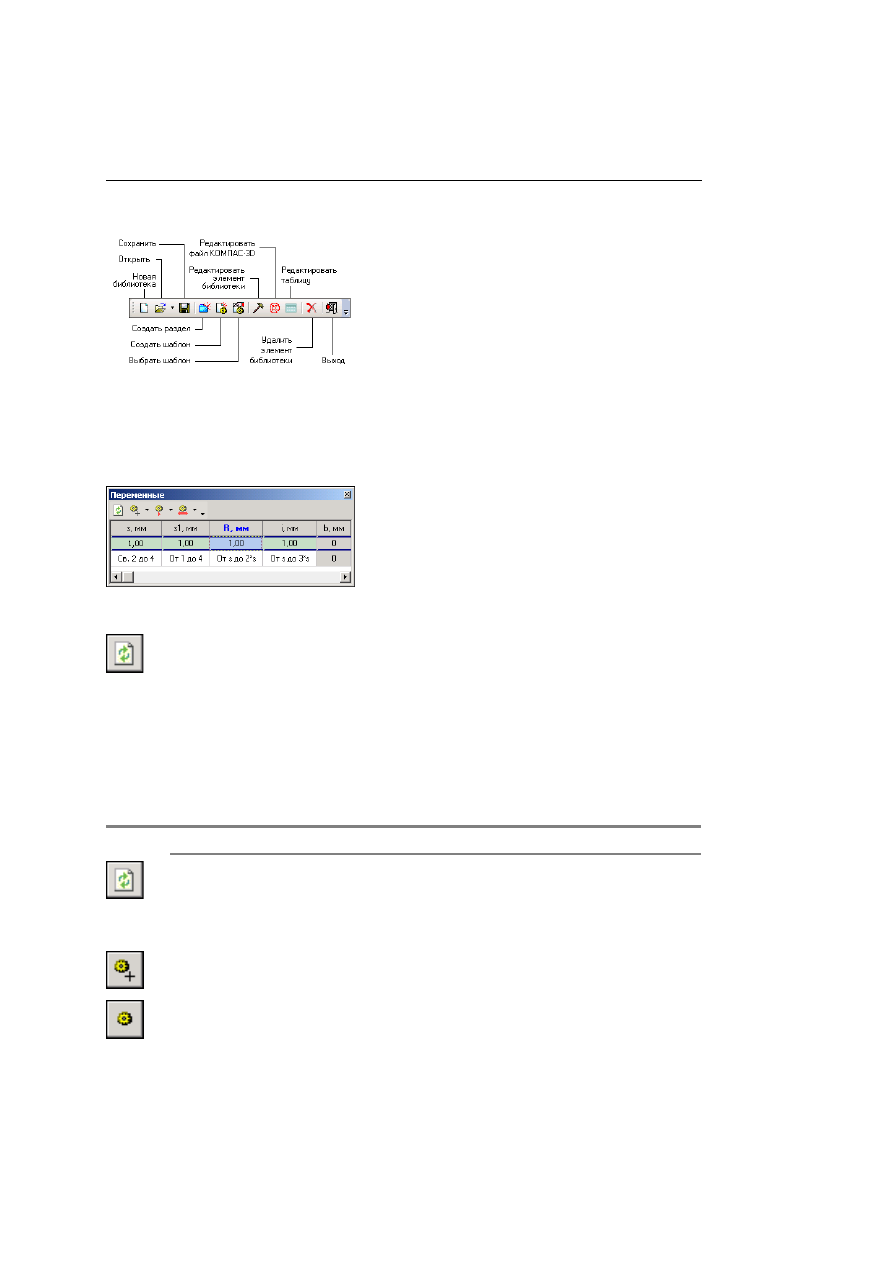

панель инс&

трументов

. Она содержит кнопки вызова команд, ко!

торые наиболее часто используются при работе с
библиотекой.

Окно

Менеджера шаблонов

 разделено на несколько рабочих зон:

▼

Дерево шаблонов

– средство для навигации по библиотеке и управления ее элементами.

Управление элементами дерева осуществляется при помощи команд контекстного ме!
ню, кнопок панели инструментов и команд главного меню

Менеджера шаблонов

;

▼

Просмотр [Заставка]

 – изображение, иллюстрирующее выбранный элемент библиотеки;

может содержать:

▼

изображение шаблона (фрагмент, чертеж, деталь, сборка), хранящееся в файле
КОМПАС!3D;

▼

схему параметров шаблона;

▼

заставку для выбранного элемента библиотеки;

Чтобы переключиться с одного вида изображения на другое, дважды щелкните мышью
в рабочей зоне

Просмотр [Заставка]

.

Рис. 1.1.

 Главное окно Менеджера шаблонов

Рис. 1.2.  Заголовок главного окна

Менеджера шаблонов в режиме
редактирования шаблона

13

Глава 1. Общие сведения о Менеджере шаблонов

▼

Комментарий

 – краткое описание шаблона, раздела, библиотеки;

▼

Переменные

 – таблица переменных (таблица параметров) шаблона.

Расположение рабочих зон сохраняется при выходе из библиотеки.

Комментарий

 может содержать краткое описание шаблона, раздела, библиотеки.

Таблица переменных

с собственной инструментальной панелью



содержит список воз!

можных значений параметров выбранного шаблона. Этот список определяется при со!
здании электронной таблицы, связанной с выбранным шаблоном.

Информация, содержащаяся в рабочих зонах, взаимосвязана. Она определяется тем, ка!
кой элемент выбран или выделен цветом в дереве шаблонов. Вы всегда будете видеть
изображение или схему параметров того шаблона, который выделен в дереве цветом, а
таблица переменных отобразится только для того шаблона, который выбран в дереве.

Вы можете управлять отображением рабочих зон в окне

Менеджера шаблонов

 – скры!

вать или отображать отдельные зоны в главном окне библиотеки. Для этого можно
пользоваться командами главного меню, расположенными на странице

Вид

 и «горячи!

ми клавишами» (см. таблицу 1.2). Выбрав одну из команд, вы дадите указание скрыть/
отобразить рабочую зону в окне библиотеки. Повторный выбор команды (отжатие кноп!
ки) приведет к обратному результату.

Под таблицей переменных находится

строка состояния

. Она разделена на две части. В

левой части приведено полное имя выделенного элемента библиотеки, в правой – пол!
ное имя выбранного шаблона. Дважды щелкните мышью по строке состояния, чтобы пе!
рейти в дереве к выбранному шаблону.

Вы можете изменить оформление (цвет, шрифты), а также ряд других свойств главного
окна. Для этого вызовите со страницы главного меню

Сервис

 команду

Настройка

 или

нажмите клавиши

<Alt>

+

<BkSp>

. О том, как выполнить настройку, рассказано в разделе

1.4 на с. 20.

1.3.2.

Главное меню

На страницах главного меню

Менеджера шаблонов

 находятся команды, объединенные в

группы по функциональному признаку (табл. 1.3).

Для запуска команды щелкните мышью на названии страницы меню, затем на строке с
названием команды. Между разделами и командами меню можно перемещаться с помо!
щью клавиш со стрелками и выбирать команды нажатием клавиши

<Enter>

.

Табл. 1.2.  Команды управления отображением рабочих зон в главном окне библиотеки

Команда

Отображаемая зона

«Горячие клавиши»

Просмотр

Рабочая зона Просмотр

<F3>

Комментарий

Рабочая зона Комментарий

<F4>

Переменные

Рабочая зона Переменные

<F5>

Менеджер шаблонов. Руководство пользователя

14

Табл. 1.3.  Состав главного меню

Страница меню Описание

Библиотека

Эта страница содержит команды управления библиотеками:

▼

Создать

(

см. раздел 2.1 на с. 41);

▼

Открыть

(

см. раздел 2.3 на с. 43);

▼

Закрыть

(

см. раздел 2.4 на с. 43);



▼

Сохранить

(

см. раздел 2.5 на с. 43);

▼

Сохранить как...

(

см. раздел 2.6 на с. 43),

а также команду

Выход

, предназначенную для завершения работы

Менеджера шаблонов

.

Редактор

На этой странице содержатся команды управления элементами
библиотеки:

▼



Создать раздел



(

см. раздел 3.1.1 на с. 45);

▼



Создать шаблон



(

см. раздел 3.1.2 на с. 46);

▼



Выбрать шаблон



(

см. раздел 4.1 на с. 55),

и команды для редактирования элементов библиотеки:

▼

Редактировать шаблон

 (см. разделы 3.2.2 на с. 52);

▼

Редактировать файл КОМПАС;3D



(

см. раздел 3.2.3 на с. 53);

▼

Редактировать таблицу MS Excel



(OpenOffice)

(

см. раздел

3.2.4 на с. 53).

Вид

Данная страница содержит команды, с помощью которых можно
управлять отображением:

▼

рабочих зон в окне библиотеки (см. табл. 1.2 на с. 13);

▼

дополнительной информации о шаблонах (библиотеке) в Дереве
шаблонов (см. табл. 1.5 на с. 17);

▼

сетки таблицы в Дереве шаблонов (см. табл. 1.2 на с. 13).

Сервис

Эта страница включает в себя:

▼

команды

Найти



и

Заменить

, предназначенные для поиска (см.

раздел 5.1 на с. 65) и замены (см. раздел 5.2 на с. 65) элементов
библиотеки и шаблонов, содержащих указанные символы;

▼

Добавить библиотеку

, используемую для вставки ранее создан!

ной библиотеки шаблонов в текущую библиотеку (см. раздел 2.7 на
с. 43);

▼

Сформировать библиотеку

, применяемую для создания новой

библиотеки шаблонов из элемента текущей библиотеки (см. раздел
2.8 на с. 44);

▼

Настройка

, необходимую для определения свойств главного окна

Менеджера шаблонов

 и самих шаблонов (см. раздел 1.4 на с. 20).

15

Глава 1. Общие сведения о Менеджере шаблонов

В главном меню для ряда команд справа от названия указаны так называемые «горячие
клавиши». С их помощью вы можете вызывать эти команды, не обращаясь к меню.

1.3.3.

Дерево шаблонов

Дерево шаблонов включает в себя разделы и шаблоны текущей библиотеки шаблонов.
Оно предназначено:

▼

для навигации по структуре библиотеки;

▼

для отображения информации о библиотеке, ее разделах и шаблонах;

▼

для выбора шаблона для просмотра, вставки в документ КОМПАС!3D, редактирования
или удаления.

Шаблоны, созданные на основе фрагментов, чертежей, деталей и сборок обозначаются
в Дереве шаблонов разными пиктограммами:

– шаблон на основе фрагмента;



– шаблон на основе чертежа;

– шаблон на основе детали;

– шаблон на основе сборки.

В Дереве шаблонов вы можете редактировать структуру библиотеки, используя меха!
низм Drag&Drop:

▼

перемещать шаблоны и разделы библиотеки по дереву шаблонов; для этого:

▼

укажите элемент библиотеки курсором;

▼

удерживая левую клавишу мыши, переместите элемент на новое место;

▼

отпустите клавишу мыши;

▼

копировать шаблоны и разделы библиотеки; для этого:

▼

укажите элемент библиотеки курсором;

▼

нажмите клавишу

<Ctrl>

 и, удерживая левую клавишу мыши, переместите курсор в

то место, где будет находиться копия;

▼

отпустите клавишу мыши.

Справка

Страница

Справка

содержит команды

Содержание

и

 О программе

.

Команда

Содержание

 поможет вам войти в основную систему

помощи библиотеки

Менеджер шаблонов

, команда

О программе



позволит получить информацию о номере сборки библиотеки и
электронном адресе службы технической поддержки.

Табл. 1.3.  Состав главного меню

Страница меню Описание

Менеджер шаблонов. Руководство пользователя

16

Управление элементами Дерева шаблонов
осуществляется при помощи команд главного
меню и кнопок панели инструментов окна

Ме

неджера шаблонов

.

Для разделов и шаблонов в Дереве шаблонов
существует контекстное меню (рис. 1.3). Кро!
ме команд, перечисленных в главном меню,
оно содержит команды управления буфером
обмена (табл. 1.4). С их помощью вы сможете
создавать полные копии разделов и шабло!
нов.

Если таблица переменных выделенного в де!
реве шаблона имеет формат

xls

 (Microsoft

Office Excel), в меню присутствует команда

Редактировать таблицу MS Excel

, если

формат

ods

 (OpenOffice.org Calc) – команда

Редактировать таблицу OpenOffice

.

В Дереве шаблонов может быть показана следующая дополнительная информация об
элементах дерева:

▼

наименование каталога, где хранится библиотека;

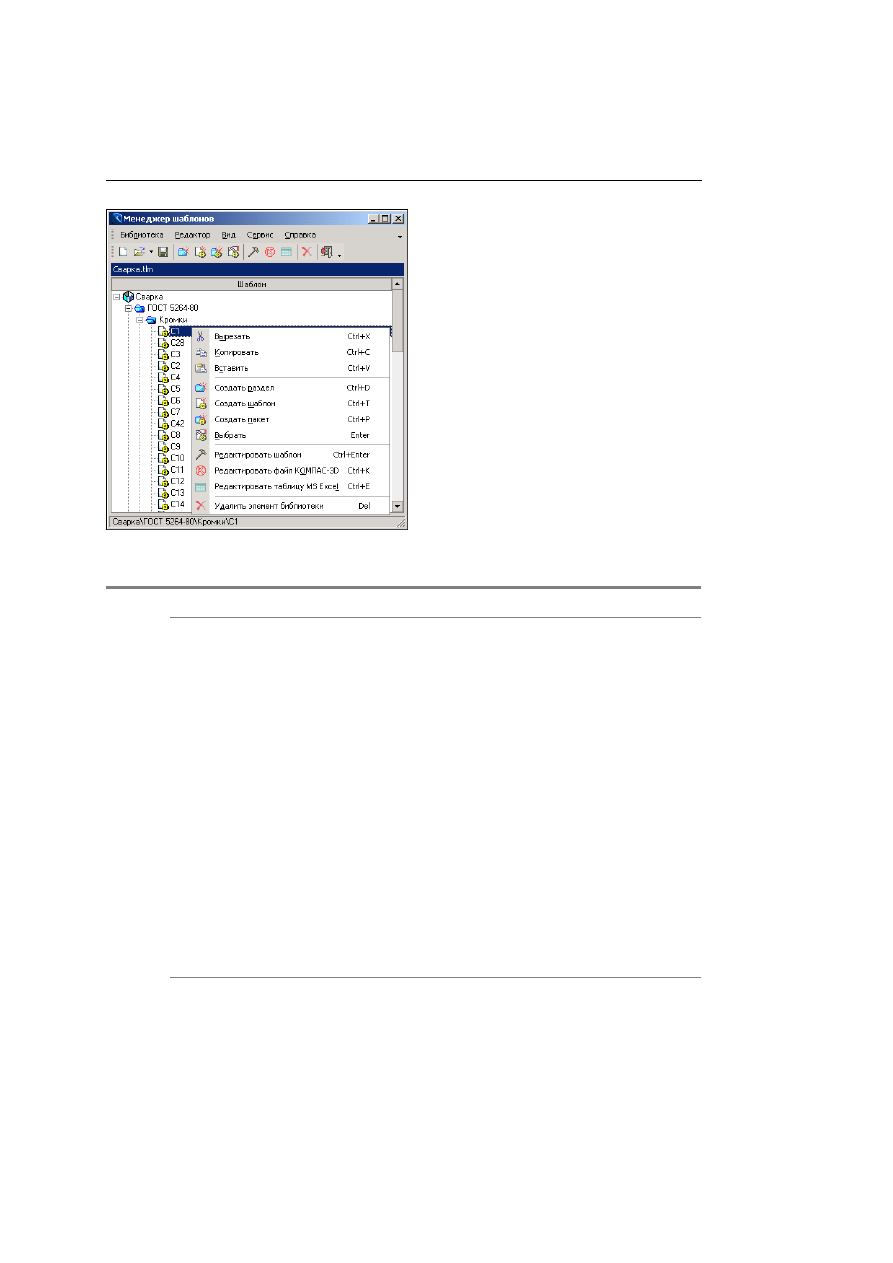

Рис. 1.3.  Контекстное меню Дерева шаблонов

Табл. 1.4.  Команды управления буфером обмена

Команда

Назначение команды

Вырезать

Удаление указанного раздела или шаблона из Дерева шаблонов и
помещение его в буфер обмена

Менеджера шаблонов

.

Пиктограмма вырезанного элемента становится серой. При
переоткрытии раздела пиктограмма исчезает. Вырезанный объект
сохранится в буфере обмена до тех пор, пока вы не воспользуетесь
командами

Вырезать

,

Копировать

 либо не завершите сеанс работы

с

Менеджером шаблонов

.

Копировать

Копирование указанного раздела или шаблон в буфер обмена

Менеджера шаблонов

.

Скопированный объект сохранится в буфере обмена до тех пор, пока
вы не воспользуетесь командой

Вырезать

,

Копировать

 либо не

завершите сеанс работы с

Менеджером шаблонов

.

Вставить

Вставка в дерево шаблонов копии раздела или шаблона, ранее
помещенного в буфер обмена

Менеджера шаблонов

.

Перед вставкой необходимо курсором указать в Дереве шаблонов тот
элемент, перед которым будет помещена копия.
Команда доступна только в том случае, если буфер обмена

Менеджера

шаблонов

 не пуст.

17

Глава 1. Общие сведения о Менеджере шаблонов

▼

название файла КОМПАС!3D, в котором хранитcя основа шаблона;

▼

название файла Microsoft Excel или OpenOffice.org Calc, в котором хранится таблица пе!
ременных параметров шаблона;

▼

название файла, в котором хранится схема параметров шаблона или заставка библиотеки.

Каждый дополнитель!
ный параметр будет
показан отдельным
столбцом рядом с де!
ревом шаблонов
(рис. 1.4). Чтобы отоб!
разить или скрыть в
дереве тот или иной до!
полнительный пара!
метр, воспользуйтесь
командами со страни!
цы главного меню

Вид

(табл. 1.5).

Выбрав одну из команд меню

Вид

, вы дадите указание скрыть/отобразить в окне библи!

отеки столбец со значениями соответствующего параметра в Дереве шаблонов. Повтор!
ный выбор команды (отжатие кнопки) приведет к обратному результату.

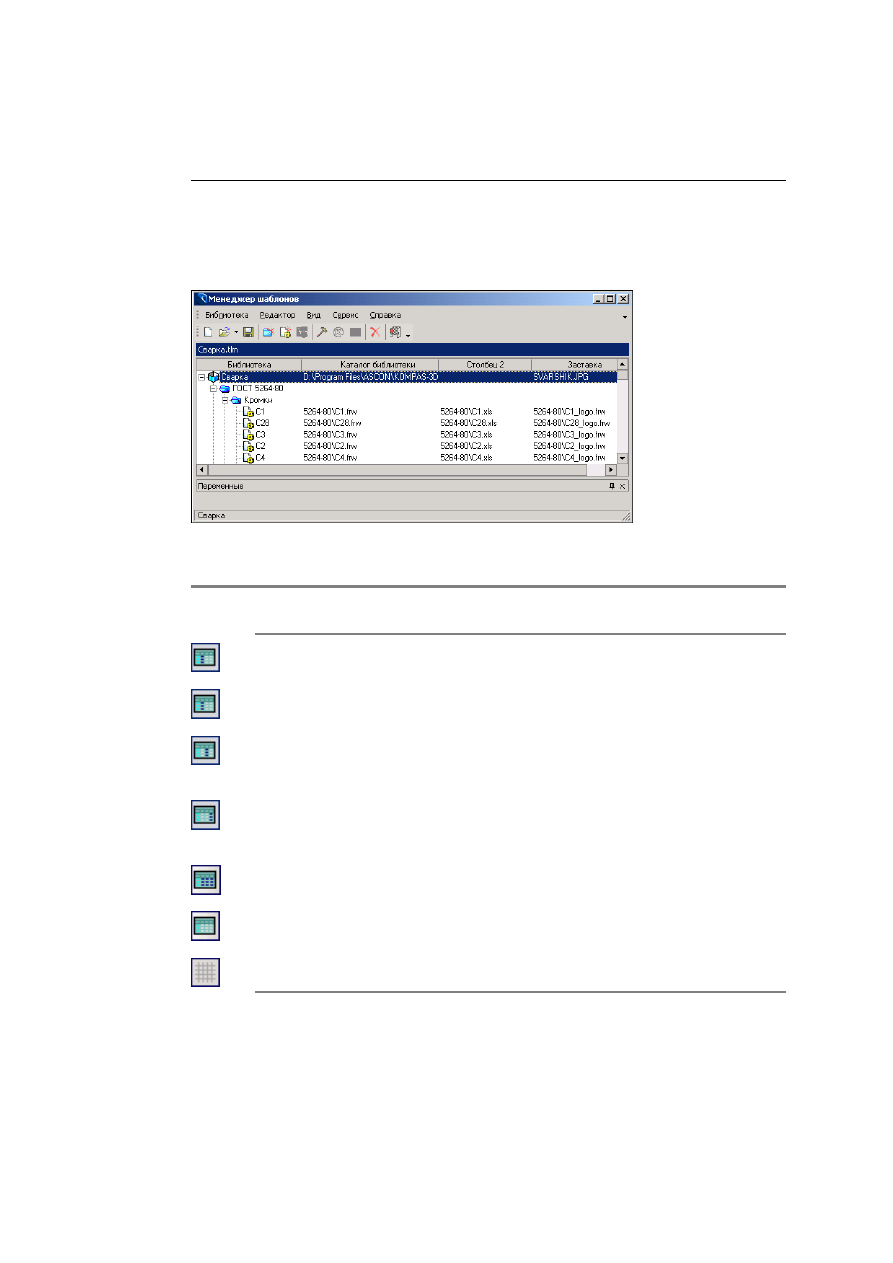

Рис. 1.4.  Дополнительные параметры в дереве шаблонов

Табл. 1.5.  Команды управления отображением дополнительных параметров элементов библиотеки

Команда

Отображаемый параметр

«Горячие
клавиши»

Каталог
(для библиотеки)

Имя каталога, в котором хранитcя
библиотека шаблонов.

<Ctrl>

+

<F2>

Столбец «Файл КОМПАС;3D»
(для шаблона)

Имя файла КОМПАС!3D, в котором
хранитcя фрагмент (деталь) шаблона.

<Ctrl>

+

<F2>

Столбец «Таблица MS Excel»
(«Таблица OpenOffice»)

Имя файла Microsoft Excel или
OpenOffice.org Calc, в котором
хранится таблица переменных.

<Ctrl>

+

<F3>

Столбец «Заставка»

Название файла, в котором хранится
схема параметров шаблона или
заставка библиотеки.

<Ctrl>

+

<F4>

Показать все столбцы

Все столбцы с дополнительными
параметрами.

<Ctrl>

+

<F5>

Скрыть все столбцы

Отменяет отображение всех столбцов
с дополнительными параметрами.

<Ctrl>

+

<F6>

Сетка

Отображение сетки в Дереве шаблонов

<Ctrl>

+

<F7>

Менеджер шаблонов. Руководство пользователя

18

1.3.4.

Панель инструментов главного окна Менеджера шаблонов

Панель инструментов главного окна

Менеджера шаб

лонов

 (рис. 1.5) содержит кнопки вызова команд, кото!

рые наиболее часто используются при работе с библи!
отекой. Каждая кнопка соответствует какой!либо
команде. Для запуска команды наведите курсор на
кнопку и щелкните левой клавишей мыши.

Доступность кнопок панели инструментов зависит от
элемента библиотеки, выбранного в Дереве шаблонов.

Настройка состава панели инструментов выполняется так же как в КОМПАС!3D.

1.3.5.

Панель инструментов таблицы переменных

Панель инструментов таблицы переменных (рис. 1.6)
содержит кнопки управления вставкой шаблона в доку!
мент КОМПАС!3D.

Каждая кнопка соответствует какой!либо команде. Для
запуска команды наведите курсор на кнопку и щелкни!
те левой клавишей мыши.

Панель инструментов включает в себя кнопку

Восстановить начальные значения

,

предназначенную для возврата параметров шаблона к тем значениям, которые заложе!
ны в таблице переменных, и три группы кнопок:

▼

для выбора положения вставляемого шаблона в документе КОМПАС!3D;

▼

для выбора режима вставки шаблона в документ КОМПАС!3D;

▼

для выбора вида вставки шаблона в документ КОМПАС!3D; набор кнопок в этой группе
зависит от типа вставляемого шаблона: двухмерный или трехмерный.

Состав каждой группы кнопок и их назначение описаны в таблице 1.6.



Рис. 1.5.  Панель инструментов главного

окна Менеджера шаблонов

Рис. 1.6.  Панель инструментов таблицы

переменных

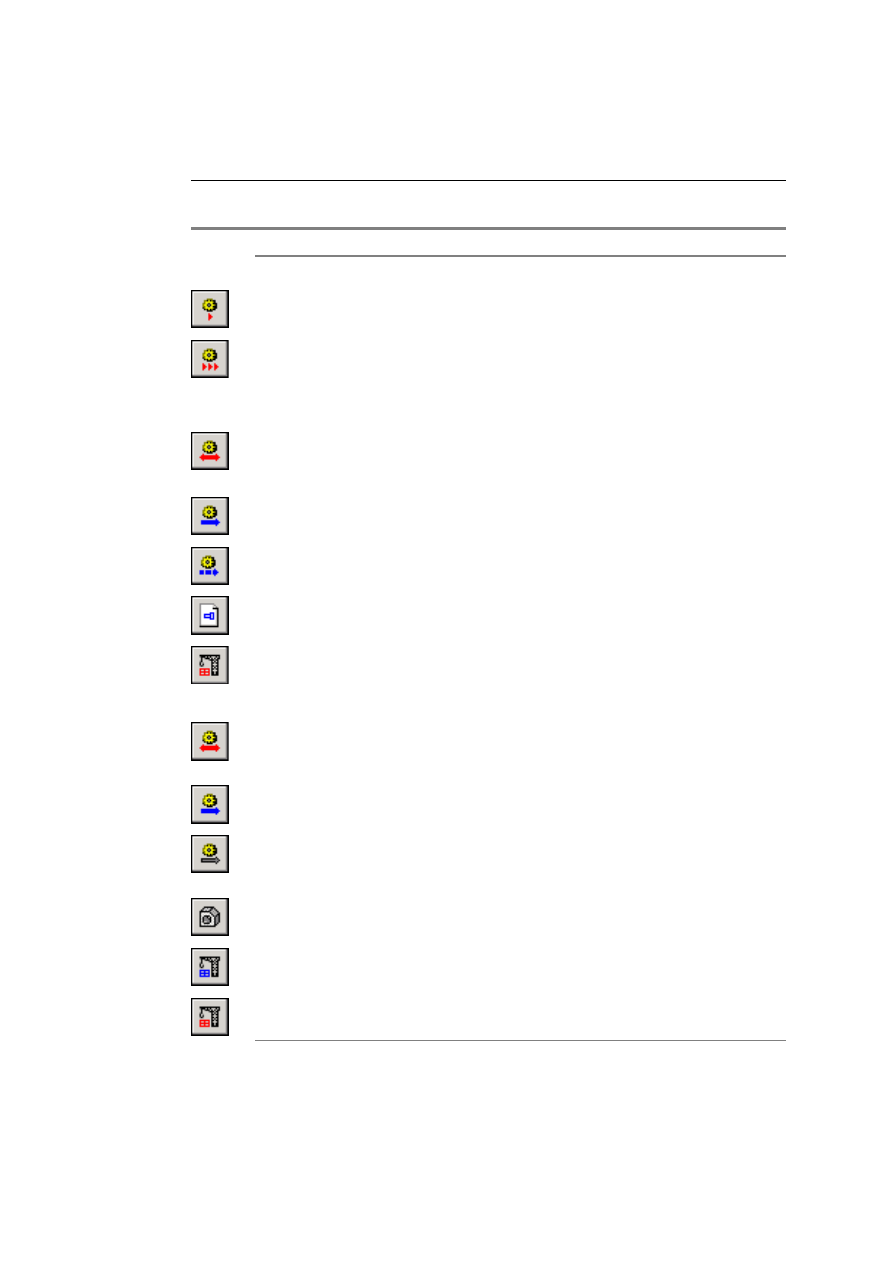

Табл. 1.6.  Кнопки панели инструментов таблицы переменных

Кнопка

Команда

Назначение

Восстановить начальные
значения

Нажмите кнопку, чтобы вернуть исходные значения
параметров шаблона (значения, которые введены в
электронную таблицу переменных шаблона).

Группа кнопок для выбора положения вставляемого шаблона в документе КОМПАС&3D

Указать новое положение
при вставке

Нажмите кнопку, чтобы самостоятельно указать в
документе место вставки шаблона.

Оставить текущее
положение при вставке

Нажмите кнопку, чтобы вставить шаблон в то же
место документа, как в предыдущий раз.

19

Глава 1. Общие сведения о Менеджере шаблонов

Группа кнопок для выбора режима вставки шаблона в документ КОМПАС&3D

Одиночный
режим вставки

Нажмите кнопку, чтобы вставить в документ только
один шаблон.

Непрерывный
режим вставки

Нажмите кнопку, чтобы вставить в документ один и
тот же шаблон несколько раз подряд.

Группа кнопок для выбора вида вставки двухмерного шаблона в документ КОМПАС&3D

Вставить шаблон как
библиотечный
макроэлемент

Нажмите кнопку, чтобы объединить вставляемый
шаблон в библиотечный макроэлемент, который
можно редактировать средствами

Менеджера

шаблонов.

Вставить шаблон как
макроэлемент

Нажмите кнопку, чтобы объединить вставляемый
шаблон в макроэлемент.

Вставить шаблон
россыпью

Нажмите кнопку, чтобы не объединять вставляемый
шаблон в макроэлемент.

Создать фрагмент (чертеж)
на основе шаблона

Нажмите кнопку, чтобы создать на основе шаблона
новый документ КОМПАС!3D.

Перестроить шаблон

Нажмите кнопку, чтобы перестроить двухмерный



шаблон по заданным значениям переменных.

Группа кнопок для выбора вида вставки трехмерного шаблона в документ КОМПАС&3D

Вставить шаблон как
библиотечный компонент

Нажмите кнопку, чтобы вставить шаблон как
компонент, редактируемый

только

 средствами

Менеджера шаблонов

Вставить шаблон как
деталь (сборку)

Нажмите кнопку, чтобы вставить шаблон как деталь
(сборку), редактируемую средствами КОМПАС!3D.

Вставить шаблон как деталь
без состава операций (сборку
без состава компонентов)

Нажмите кнопку, чтобы вставить шаблон как
нередактируемую деталь (сборку) без состава
операций

Создать деталь (сборку)
на основе шаблона

Нажмите кнопку, чтобы создать на основе шаблона
новую модель КОМПАС!3D

Перестроить деталь (сборку)
на основе шаблона

Нажмите кнопку, чтобы перестроить деталь (сборку),



созданную на основе шаблона.

Перестроить шаблон

Нажмите кнопку, чтобы перестроить трехмерный



шаблон по заданным значениям переменных.

Табл. 1.6.  Кнопки панели инструментов таблицы переменных

Кнопка

Команда

Назначение
