Библиотека проектирования инженерных систем: ТХ

3. В   случае   если   длина   коммуникации,   передаваемая   в   спецификацию   отличается   от

фактической, включите опцию

Длина в спецификацию

. После этого станет доступно поле

для задания длины. Введите в нём необходимое значение в метрах.

Совет

Опция

Длина   в   спецификацию

  может   быть   полезна   при   вычерчивании

аксонометрических   и   внемасштабных   схем,   а   также   трубопроводов   с
разрывом.

4. На вкладке

Коммуникация

(рис. 2.2) выберите

Тип элемента,

  нажав кнопку

. После

этого на экране появится окно библиотеки

КОМПАС-Объект

(рис. 2.3).

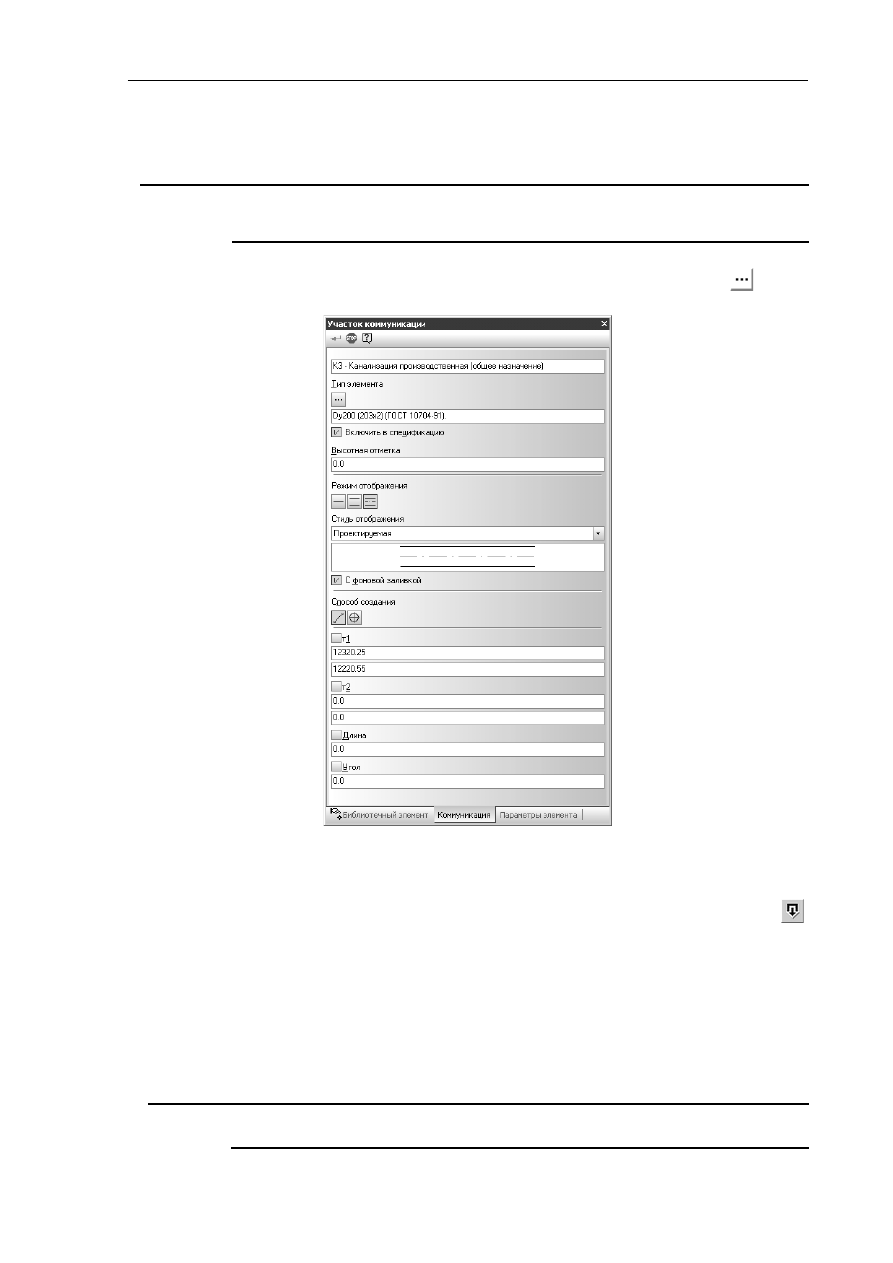

Рис. 2.16 Вкладка Коммуникация

4.1. Выберите из подключённого списка необходимую марку трубы, а также диаметр трубы и

толщину стенки (Рис. 2.3).

Для добавления новых элементов инженерных систем нажмите кнопку

Добавить

Библиотеки   фрагментов   (*.lfr),   необходимые   для   работы

Библиотеки   ИС

расположены в папке

 …\KOMPAS-3D V10\Libs\EngSys\DB.

При необходимости можно создать и подключить собственную библиотеку фрагментов.

4.2. Подтвердите свой выбор, нажав кнопу ОК.

5. Укажите высотную отметку первого сегмента коммуникации.
6. Включите  или  отключите  опцию

Включить  в  спецификацию

,  выберите  режим  и  стиль

отображения.   По   умолчанию   выбрано:

Включить   в   спецификацию

,

Образующие   с

осевой

Проектируемая.

Совет

Для   сегментов   коммуникаций,   проходящих   через   стену,   смените   стиль
отображения с

проектируемая

 на

невидимая

.

14

Библиотека проектирования инженерных систем: ТХ

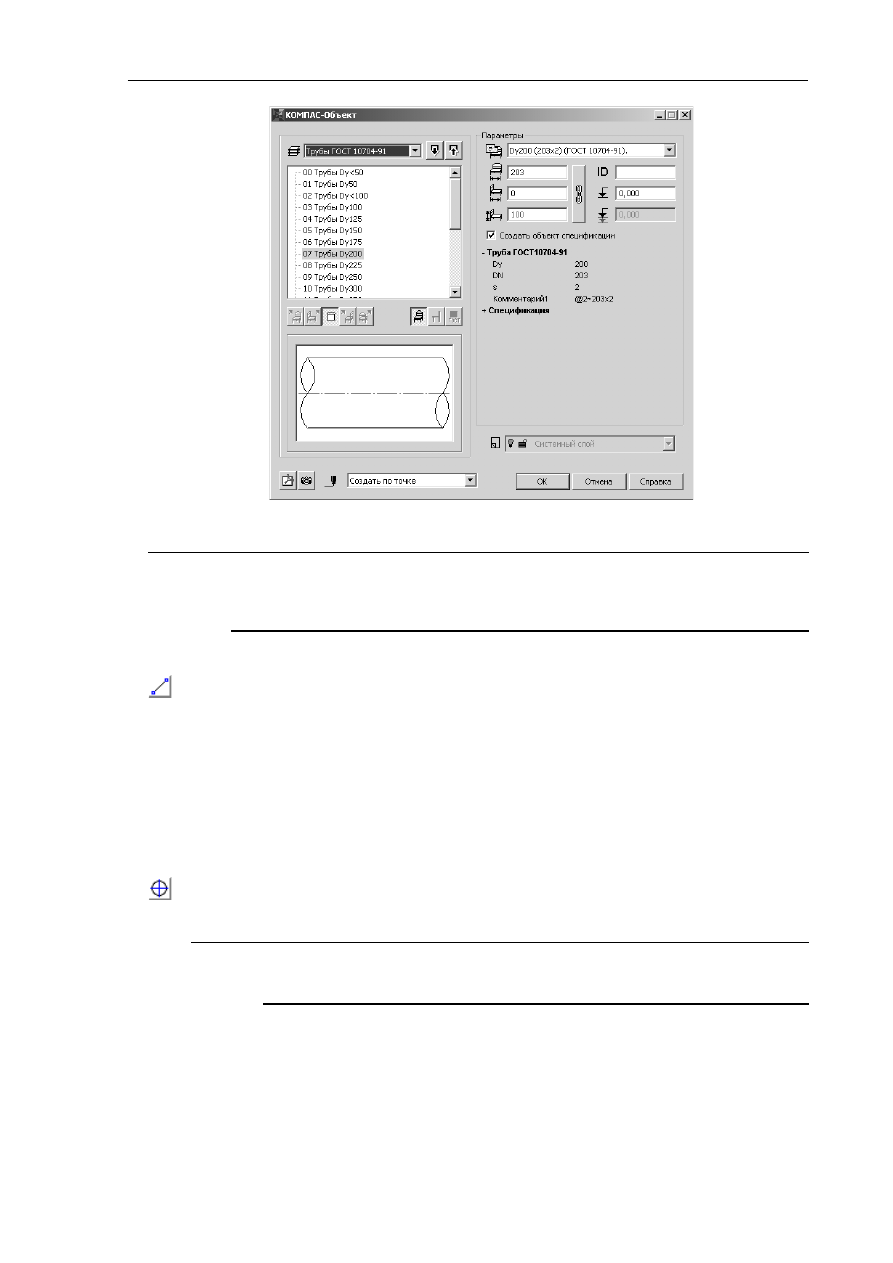

Рис. 2.17 Окно библиотеки

КОМПАС-Объект

Совет

Если   в   проекте   присутствует   несколько   изображений   одного   и   того   же
элемента (например, трубопровод показан на плане и разрезе), то, чтобы не
включать его в спецификацию несколько раз, выключите опцию

Включить в

спецификацию

 при формировании одного из изображений.

7. Выберите способ создания сегмента коммуникации:

Произвольно

  – позволяет создать сегмент коммуникации под произвольным углом к

координатным осям.

Чтобы   построить   произвольный   сегмент   коммуникации   задайте   его   начальную
точку

т1

.

Если известно положение конечной точки сегмента коммуникации

т2

, задайте её.

Длина   и   угол   наклона   (в   плоскости   листа)   сегмента   коммуникации   будут
определены автоматически.

Если известны длина и угол наклона (в плоскости листа) сегмента коммуникации,
введите их в одноименные поля на Панели свойств. Положение конечной точки
сегмента коммуникации будет определено автоматически.



Вертикальный   сегмент

  –   позволяет   создавать   участки   коммуникации   (стояки)

расположенные перпендикулярно плоскости проекций вида.

Совет

Вертикальный сегмент можно создать, вернув курсор в начальную точку
текущего отрезка, при этом должна быть включена глобальная привязка

Выравнивание

.

Чтобы   построить   вертикальный   сегмент   коммуникации   задайте   точку   его
расположения

 т1

и



длину.

8. Чтобы   завершить   построение   коммуникации   нажатие   кнопку

Создать   объект

(<Ctrl>+<Enter>).

Чтобы   просмотреть   информацию   о   созданном   участке   коммуникации,   выделите   его   и
наведите курсор на интересующую вас характерную точку (рис. 2.4).

15

Библиотека проектирования инженерных систем: ТХ

Рис. 2.18 Характерные точки участка коммуникации

Характерные   точки,   расположенные   в   вершинах   каждого   сегмента   позволяют
просмотреть информацию о высотной отметке коммуникации.

Характерные   точки,   расположенные   в   середине   сегмента   позволяют   просмотреть
информацию   о   таких   характеристиках   трубы   как   диаметр,   толщина   стенки,   номер
стандарта по которому изготовлена труба, а так же номере сегмента в коммуникации.

Первая и последняя характерная точка участка коммуникации позволяют просмотреть
сведения о длине соответственно первого и последнего сегментов коммуникации.

2.2.2 Вставка штучных элементов

К штучным элементам в

Библиотеке ИС

 относятся:

арматура

детали трубопроводов

оборудование

прочие элементы

Вставку штучного элемента рассмотрим на примере вставки задвижки.

1. Чтобы вставить в коммуникацию арматуру, запустите команду

 Разместить арматуру





в окне библиотеки, либо нажмите одноименную кнопку пользовательской панели.

2. На   вкладке

Параметры   элемента   Панели   свойств

выберите

Раздел   системы

Текущую систему

. По умолчанию на этой вкладке появляются ранее использовавшиеся

значения (Рис. 2.5, а).

3. На вкладке

Элемент

(рис 2.5, б) выберите

Тип элемента,

 нажав кнопку

. После этого

на экране появится окно библиотеки

КОМПАС-Объект

 (рис. 2.6).

3.1. Выберите из подключённого списка необходимую марку и диаметр задвижки (Рис 2.6).

Для добавления новых элементов инженерных систем нажмите кнопку

Добавить

Библиотеки   фрагментов   (*.lfr),   необходимые   для   работы

Библиотеки   ИС

расположены в папке

 …\KOMPAS-3D V10\Libs\EngSys\DB.

При необходимости можно создать и подключить собственную библиотеку фрагментов.

3.2. Подтвердите свой выбор, нажав кнопу ОК.

16

Библиотека проектирования инженерных систем: ТХ

а)

б)

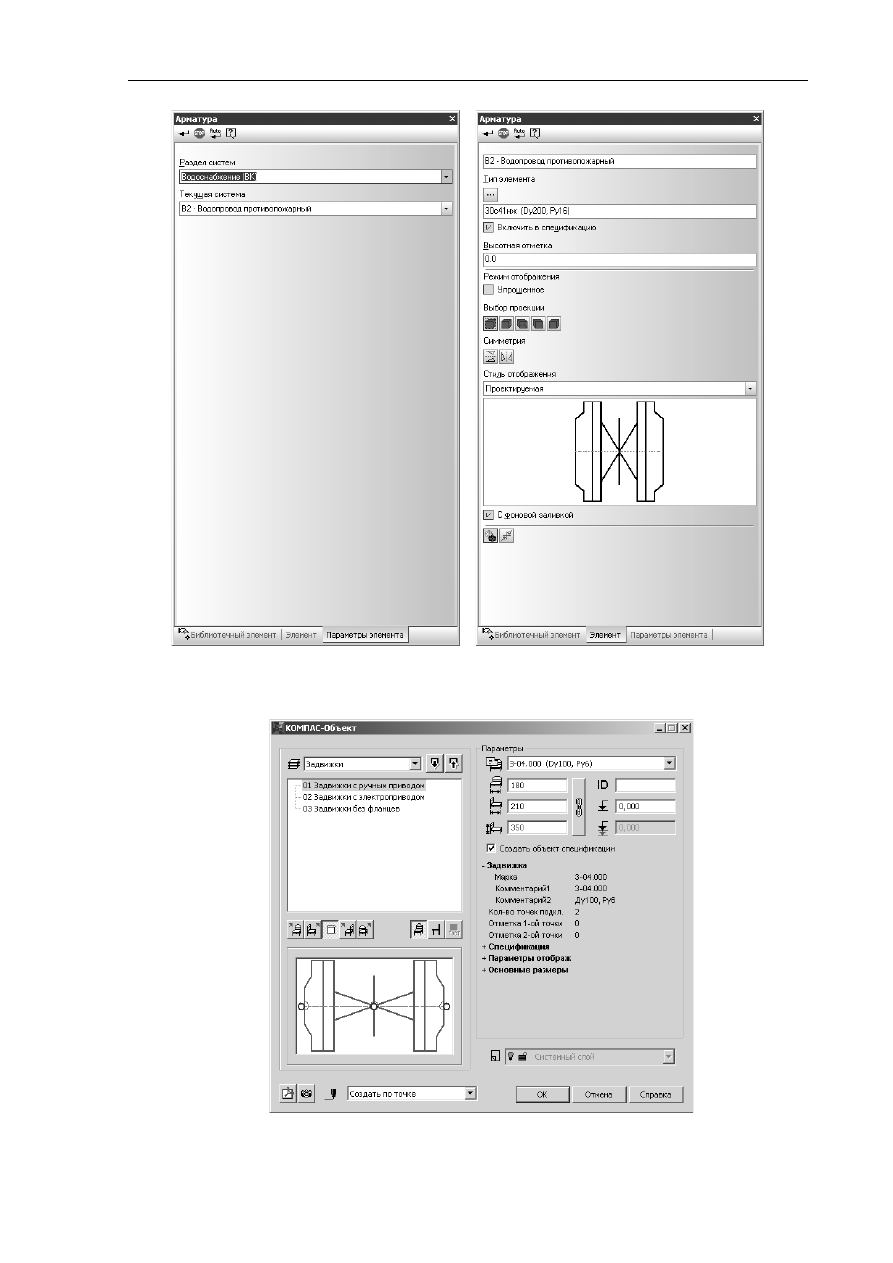

Рис. 2.19 Вид Панели свойств при вставке арматуры: а) вкладка

Параметры

элемента

, б) вкладка

Элемент

Рис. 2.20 Окно библиотеки

КОМПАС-Объект

17

Библиотека проектирования инженерных систем: ТХ

4. Включите или отключите опцию

Включить в спецификацию

.

Совет

Если   в   проекте   присутствует   несколько   изображений   одного   и   того   же
элемента   (например,   задвижка   показана   на   плане   и   разрезе),   то,   чтобы   не
включать его в спецификацию несколько раз, выключите опцию

Включить в

спецификацию

 при формировании одного из изображений.

5. Задайте высотную отметку элемента.
6. Задайте необходимую проекцию элемента, нажав кнопку выбора проекции:

вид сверху

вид спереди

вид сзади

вид слева

вид справа

Включив опцию

Упрощенное

, можно вставить в чертёж упрощенное изображение элемента.

При вставке упрощенных изображений также доступны несколько проекций элементов.

7. При помощи кнопок

Симметрия отн. Х



  и

Симметрия отн.  Y



  можно изменить

отображение элементов относительно координатных осей.

8. Из выпадающего списка, выберите

Стиль отображения

 элемента.

9. Выберите способ создания элемента:

произвольно

  –   позволяет   разместить   элемент   в   любом   месте   чертежа   под

произвольным углом;

врезка –

 позволяет врезать элемент в коммуникацию.

Совет

Точку вставки элемента можно изменять при помощи клавиши F6.

Врезка штучного элемента в участок коммуникации может быть осуществлена только в
случае,   если   вектора   точек   врезки   элемента   совпадают   с   вектором   участка
коммуникации (см. п. 3).

2.3 Редактирование элементов библиотеки

2.3.1 Редактирование штучных элементов

Существует три способа редактирования штучных элементов:

Редактирование с помощью характерных точек.

Выделите любым способом элемент, подлежащий редактированию. Элемент подсветится,
станут доступны его характерные точки (рис. 2.7). Чтобы повернуть элемент вокруг его оси,
переместите   точку  вращения   (А),  а  чтобы   сдвинуть  -   переместите   любую  точку  вставки
элемента.

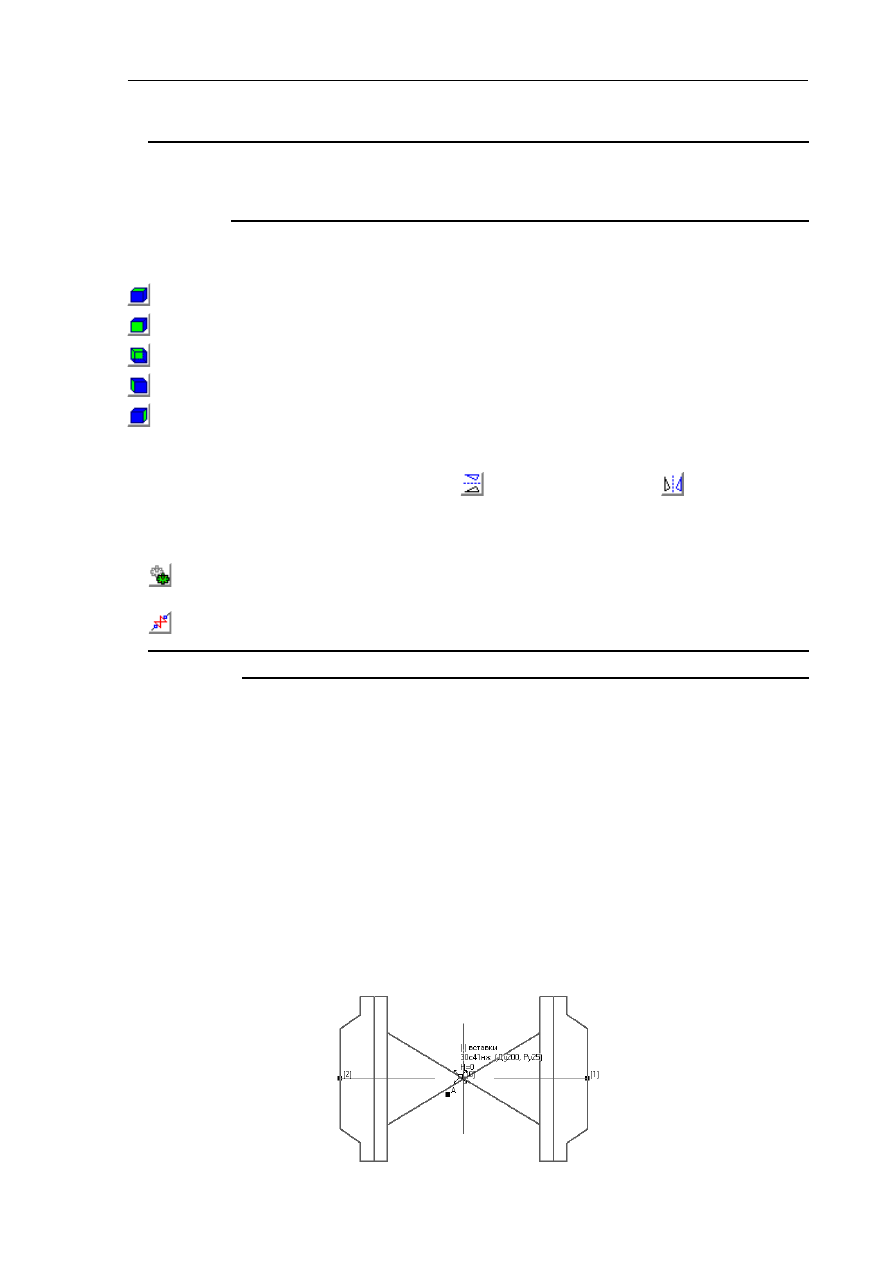

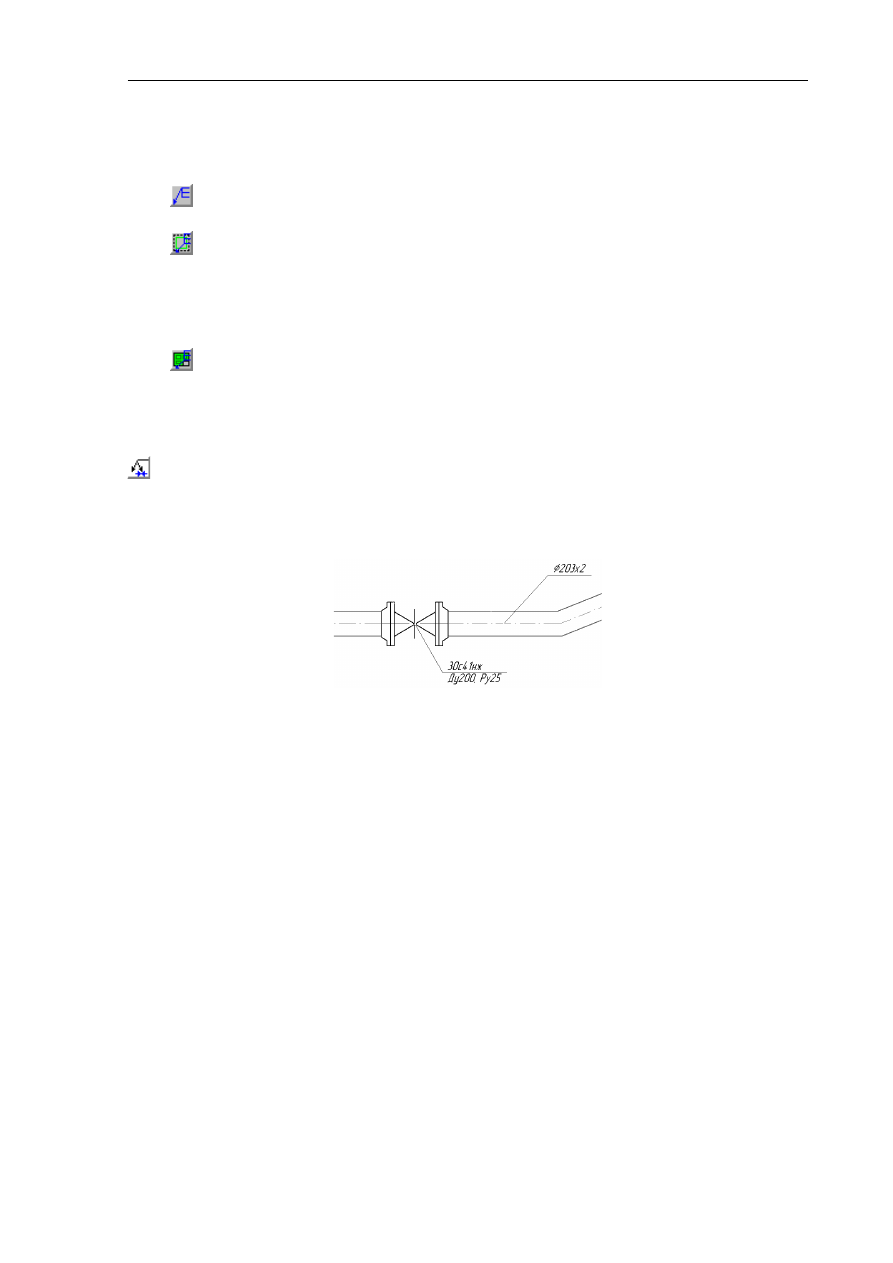

Рис. 2.21 Характерные точки элемента "Задвижка"

18

Библиотека проектирования инженерных систем: ТХ

Редактирование по двойному щелчку.

Для   редактирования   параметров   штучного   элемента   дважды   щелкните   по   нему   левой
кнопкой   мыши —   откроется   Панель   свойств,   на   которой   появятся   те   же   элементы
управления, что и при создании объекта.

Редактирование с помощью инструментов КОМПАС-График.

копирование и вставка из буфера обмена КОМПАС,

сдвиг,

поворот,

масштабирование,

симметрия,

усечь кривую,

усечь кривую двумя точками.

2.3.2 Редактирование участков коммуникаций

Существует четыре способа редактирования участков коммуникаций.

с помощью характерных точек.

Выделите любым способом участок коммуникации, подлежащий редактированию. Участки
коммуникаций можно передвигать, удлинять или укорачивать, перемещая их характерные
точки   (рис.   2.8).   Свободное   перемещение   крайних   сегментов   коммуникации
осуществляется путём перемещения характерной точки при нажатой клавише <Ctrl>.

по двойному щелчку.

Для редактирования параметров участка коммуникации дважды щелкните по нему левой
кнопкой   мыши —   откроется   Панель   свойств,   на   которой   появятся   те   же   элементы
управления, что и при создании объекта.

Примечание

При редактировании по двойному щелчку невозможно:

перемещать характерные точки участка коммуникации,

изменять стиль отображения участка коммуникации.

с помощью инструментов КОМПАС-График:

копирование и вставка из буфера обмена КОМПАС,

сдвиг,

поворот,

масштабирование,

симметрия,

выровнять по границе,

усечь кривую,

усечь кривую двумя точками.

Примечание

При   копировании   участков   коммуникации   между   видами   через   буфер
обмена   в   качестве   базовой   точки   необходимо   указывать   начало
координат вида.

с помощью команд редактирования коммуникаций

Команда

Объединить   последовательные   участки

  позволяет   объединить   участки

коммуникации, конечные характерные точки которых совпадают. После вызова команды
укажите курсором один из объединяемых участков или введите его координаты. Система
определит   "цепочку"   последовательно   соединяющихся   участков,   которая   содержит
выбранный   участок,   и   объединит   их   в   один   участок   коммуникации.   За   один   вызов
команды вы можете объединить произвольное количество участков коммуникации.
Для завершения команды нажмите кнопку

Прервать команду

  на Панели специального

управления или клавишу <Esc>.

19

Библиотека проектирования инженерных систем: ТХ

а)

б)

в)

г)

д)

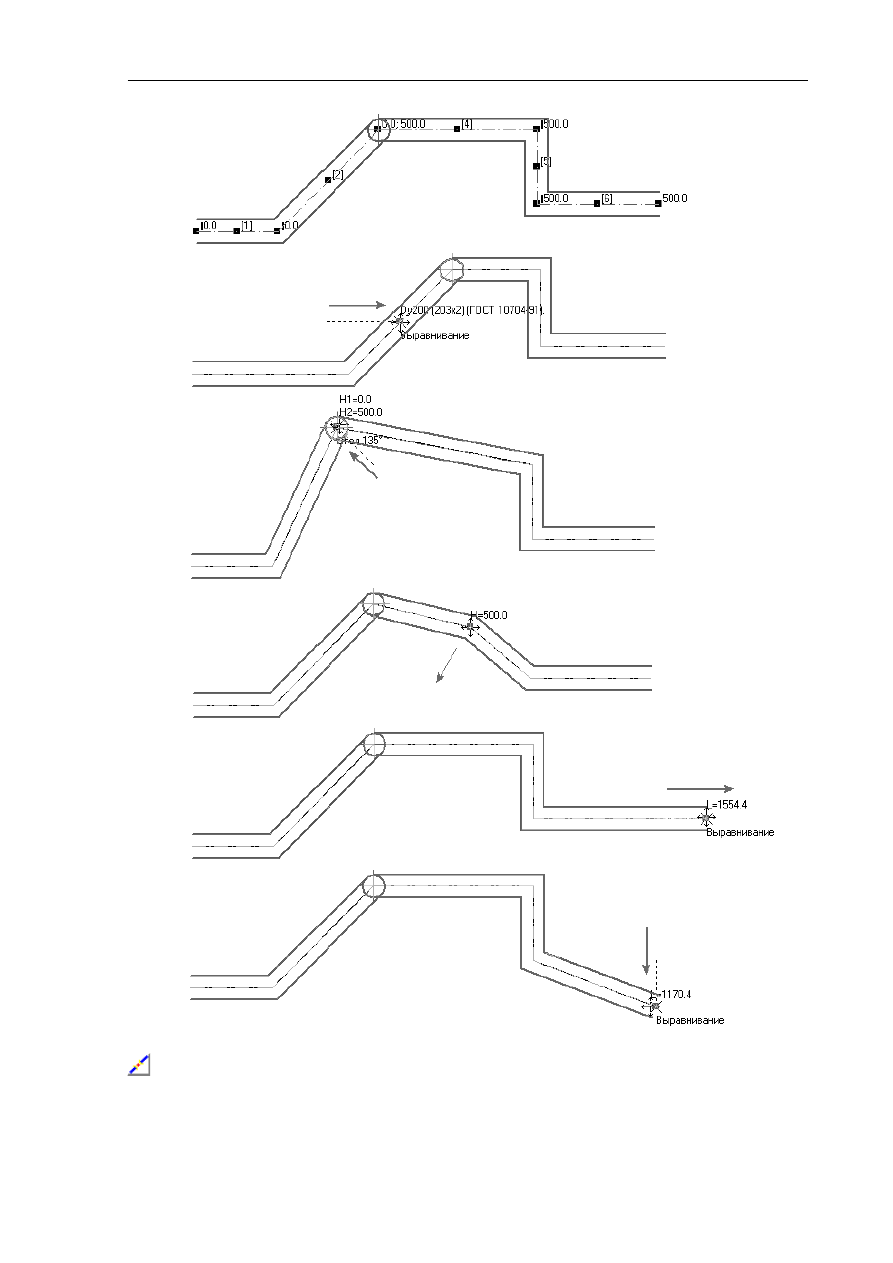

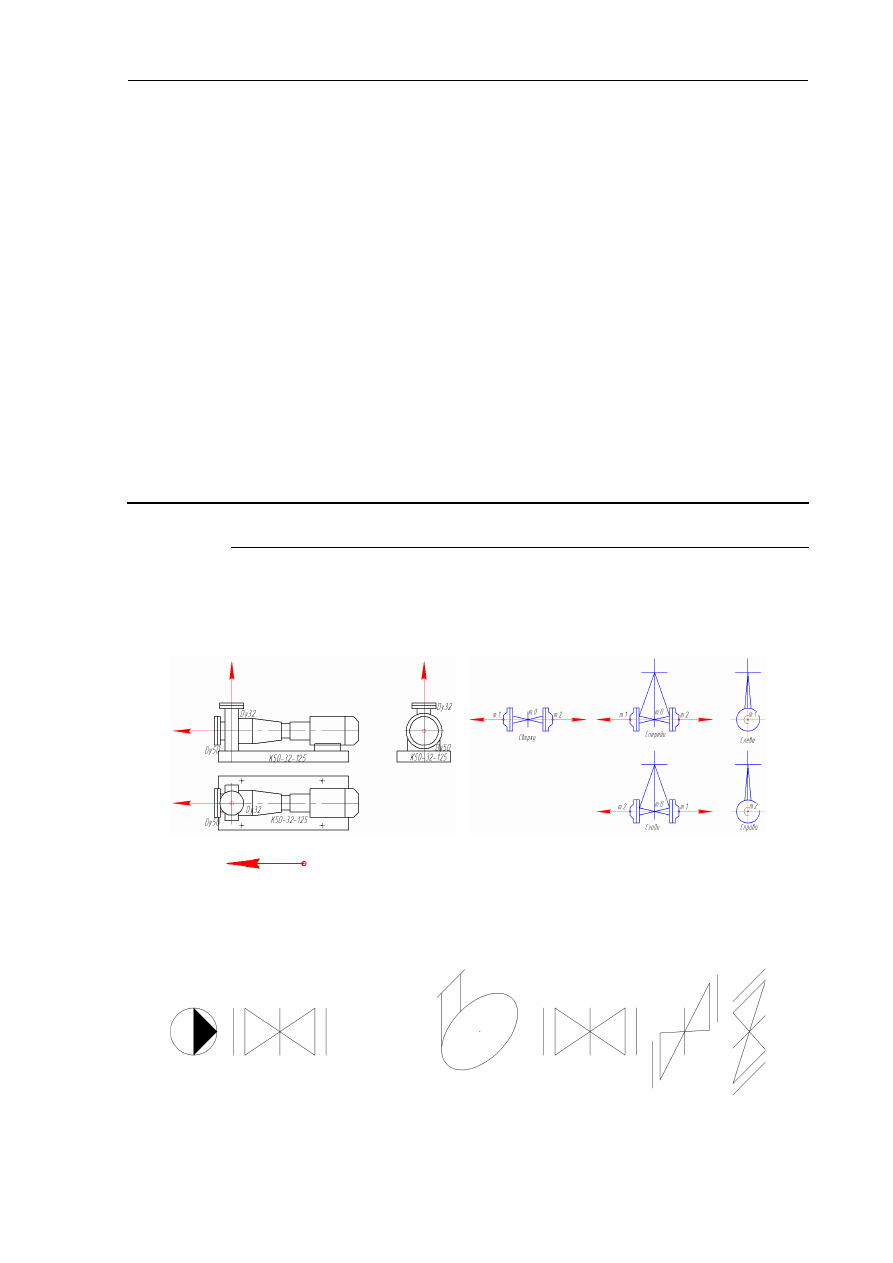

Рис. 2.22 Поведение участка коммуникации при перемещении его характерных точек

Команда

Разбить в точке

  позволяет разбить участок коммуникации в какой-либо его

точке на два участка коммуникации. После вызова команды укажите курсором точку, в
которой необходимо разбить участок коммуникации или введите её координаты. За один
вызов команды вы можете указать произвольное количество точек для разбиения участка
коммуникации.
Для завершения команды нажмите кнопку

Прервать команду

  на Панели специального

управления или клавишу <Esc>.

20

Библиотека проектирования инженерных систем: ТХ

Команда

Разделить   на   сегменты

  позволяет   разделить   участок   коммуникации   на

отдельные   сегменты   коммуникации.   После   вызова   команды   укажите   курсором   участок
коммуникации подлежащий разделению. За один вызов команды вы можете разделить на
сегменты произвольное количество участков коммуникации.
Для завершения команды нажмите кнопку

Прервать команду

  на Панели специального

управления или клавишу <Esc>.

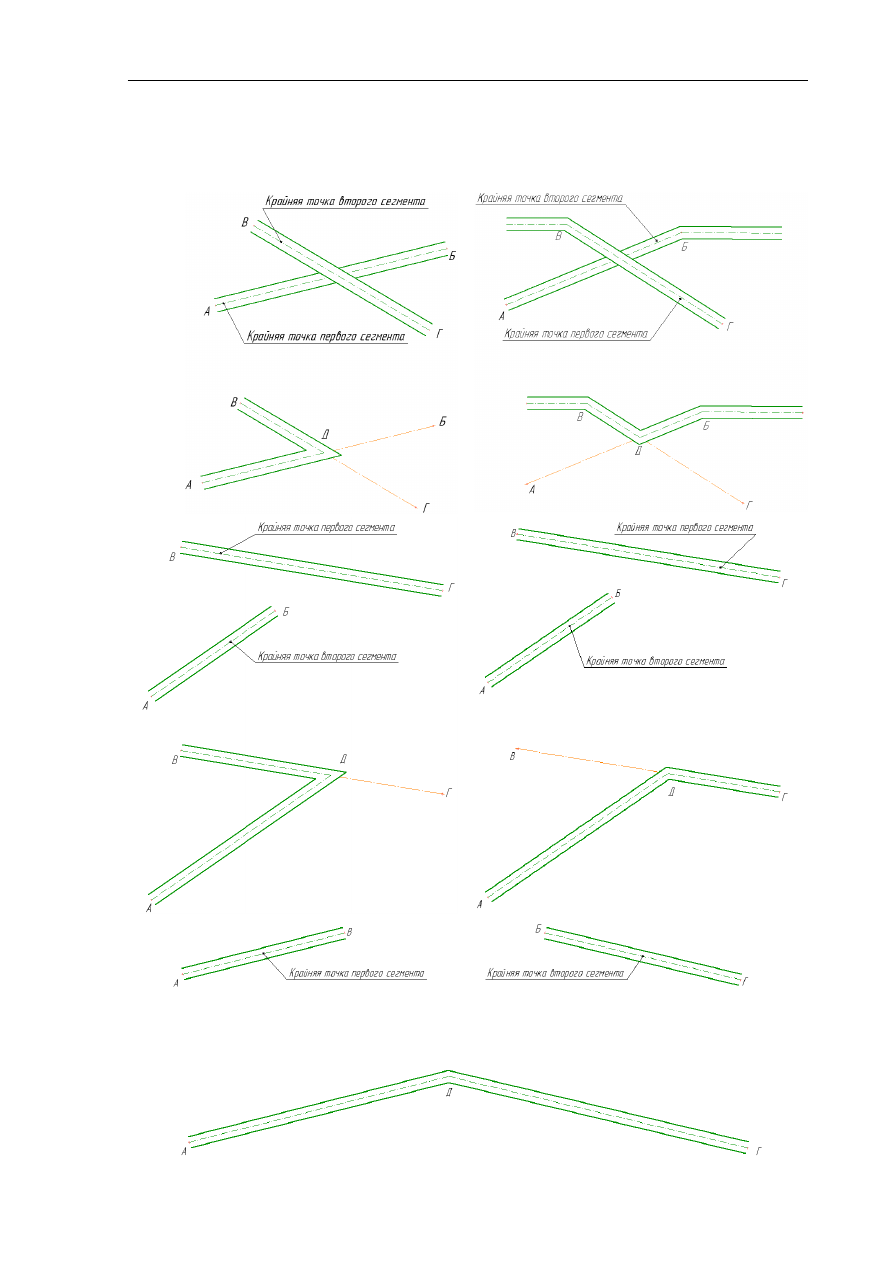

Команда

Соединить участки

  позволяет соединить два участка коммуникации. После

вызова команды укажите крайний сегмент первой коммуникации.
Затем укажите крайний сегмент второй коммуникации.
Участки   будут   соединены   по-разному   в   зависимости   от   взаимного   расположения
указанных точек (Приложение Б).

Примечание

1. При   соединении   двух   не   пересекающихся   перпендикулярных

участков, второй указанный участок продляется в сторону первого
указанного участка.

2. При соединении конечных сегментов коммуникаций, находящихся

на   разных   отметках,   их   проекции   совмещаются,   но   углы   не
подрезаются, вертикальный участок не создается.

За   один   вызов   команды   вы   можете   соединить   произвольное   количество   пар   участков
коммуникации.
Для завершения команды нажмите кнопку

Прервать команду

  на Панели специального

управления или клавишу <Esc>.

2.4 Оформление элементов библиотеки

Команда

Создать объекты спецификации

  позволяет создавать в чертежах объекты

спецификации.   После   вызова   команды   библиотека   выдает   сообщение   о   количестве
обработанных объектов спецификации во всех подключенных стилях спецификаций. Если
часть объектов спецификации были созданы ранее, они будут пересчитаны.

Примечание

Объекты   спецификации   создаются   в   чертеже   при   помощи   команды

Создать объекты спецификации

 при выполнении следующих условий:

-   при   настройке   библиотеки   в   диалоге

Общие

  на   вкладке

Разделы

должны быть подключены

Используемые стили спецификаций

;

-   подключенные   стили   должны   совпадать   со   стилями   спецификаций,
указанными для данного элемента в управляющем файле *.edb;

- имя раздела спецификации должно точно соответствовать названию
системы,   элементы   которой   должны   попадать   в   этот   раздел
спецификации.

В   объекты   спецификации   информация   об   элементе   попадает   из   управляющего
файла *.edb (см. п.3)

Команда

Простановка   позиций

  позволяет   создавать   позиционные   линии-выноски   к

элементам

Библиотеки ИС

. Перед использованием команды

Простановка позиций

  в

чертеже необходимо создать объекты спецификации.

Примечание

Номера   позиций   на   полках   линий-выносок   соответствуют   позициям
элементов   в   спецификации,   расположенной   на   чертеже   или
подключенной к документу.

21

Библиотека проектирования инженерных систем: ТХ

Чтобы создать позиционные линии-выноски, запустите команду

 Простановка позиций

 в

окне библиотеки, либо нажмите одноименную кнопку, подключенную к пользовательской
панели.
Простановку позиций можно осуществить тремя способами:

вручную

. Укажите на объекте библиотеки точку, на которую указывает позиционная

линия-выноска.

рамкой

.   Установите   курсор   на   свободное   место   (так,   чтобы   он   не   захватывал

никаких объектов), нажмите левую кнопку мыши и перемещайте курсор, удерживая
кнопку нажатой. На экране будет отображаться прямоугольная рамка, следующая за
курсором. После того, как вы отпустите кнопку мыши, будут созданы позиционные
линии выноски к тем объектам библиотеки, которые попали внутрь рамки целиком
или частично (т.е. пересеклись с рамкой).

автоматически

. После вызова команды

Авто

 необходимо подтвердить создание

линий-выносок нажав кнопку

Создать объект

 (<Ctrl>+<Enter>).

Для завершения команды нажмите кнопку

Прервать команду

 на

Панели специального

управления

 или клавишу <Esc>.

Команда

Аннотирование

  позволяет   создавать   линии-выноски   к   элементам

Библиотеки   ИС

.   На   полке   линии-выноски   отображаются   сведения   о   библиотечном

элементе   (рис.   2.9),   содержащиеся   в   обязательных   полях   управляющего   файла   *.edb
(см. п. 3.2).

Рис. 2.23 Результат работы команды

Аннотирование

.

Чтобы создать линии-выноски, запустите команду

  Аннотирование

  в окне библиотеки,

либо нажмите одноименную кнопку, подключенную к пользовательской панели.
Создание   линий-выносок   аналогично   действиям,   перечисленным   при   описании   работы
команды

Простановка позиций

.

22

Библиотека проектирования инженерных систем: ТХ

3 Сведения о базе данных элементов библиотеки

Библиотека   ИС

  использует   библиотеку

КОМПАС-Объект

,   которая   вставляет   в   документ

параметрические фрагменты из библиотек фрагментов, присваивая внешним переменным этих
фрагментов   значения   из   файлов   *.edb.   Подробнее   –   см.   справку   на   библиотеку

КОМПАС-

Объект

.

3.1 Требования к библиотечным фрагментам

3.1.1 Графический образ

Согласно   терминологии   библиотеки



КОМПАС-Объект

,



Графический   образ



это

масштабированное   изображение,   описанное   параметрическим   или   статическим   фрагментом.
Наряду с масштабированным изображением, как правило, существует упрощенное.
Переменные,   значения   которых   задаются   файлом   *.edb,   должны   быть   внешними.   В   начале
координат   фрагмента   должна   располагаться   точка,   которая   является   для   данного   элемента
точкой вставки по умолчанию.  Фрагмент не должен содержать в себе вложенных фрагментов,
макроэлементов и т.д.

Совет

Если   фрагмент   параметризован,   необходимо   проверить   адекватность   его
работы при изменении всех переменных.

Обобщенный состав графических образов штучных элементов должен быть следующим.
Параметрические   2D-изображения   проекций   (вид   спереди,   сзади,   слева,   справа,   сверху)
(рис 3.1):



Рис. 3.24 Параметрические 2D-изображения проекций библиотечных фрагментов.
Символ

 обозначает вектор точки.

Схематическое изображение для использования в принципиальных схемах (рис 3.2, а).
Изображение (изображения) для использования во внемасштабных аксонометрических схемах
(рис 3.2, б).

                       а)                                                                                       б)
Рис. 3.25 Изображения библиотечных элементов: а) для использования в принципиальных
схемах, б) для использования во внемасштабных аксонометрических схемах.

23

Библиотека проектирования инженерных систем: ТХ

Не   все   штучные   элементы   должны   иметь   полный   набор   таких   изображений,   указан
максимальный состав. Все изображения одной библиотеки фрагментов должны использовать
единый набор переменных (рис.3.3).



                         а)                                                                    б)

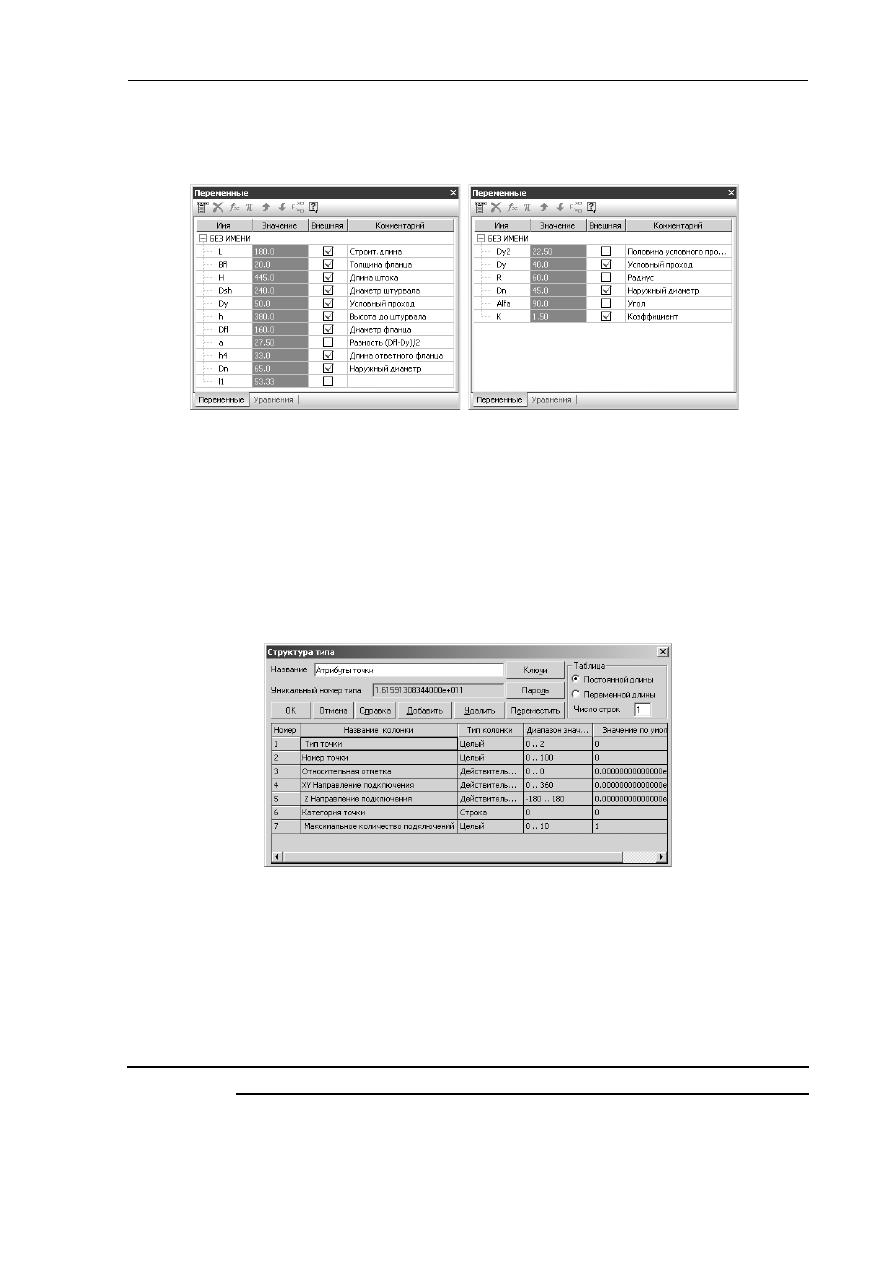

Рис. 3.26 Набор переменных для элемента: а) задвижка, б) отвод.

3.1.2 Служебные точки

Служебные   точки

  это   точки,   которым   присвоены   атрибуты.   Точки   с   атрибутами   в   составе

фрагмента имеют стиль

Круг

  (рис. 3.1-3.2). Служебные точки необходимы для формирования

характерных точек элемента, в документ они не переходят.
Типы   атрибутов,   использующихся   во   фрагментах   штучных   элементов,   хранятся   в   файле

ENGSYS.LAT.

Этот   файл   располагается   в   папке   …\ASCON\KOMPAS-3D  V10\Sys.   Структура

атрибута, присваиваемого служебным точкам, приведена на Рис. 3.4.

Рис. 3.27 Структура атрибута, присваиваемого служебным точкам.

Служебные точки во фрагменте бывают трёх типов:

Точки вставки

Точки присоединения

 и

Точки врезки

.

Атрибутом, определяющим тип служебной точки, должен быть "Тип точки":
Тип колонки – целый; диапазон значений – 0, 1, 2:
"Точка вставки" - 0,
"Точка присоединения " - 1,
"Точка врезки" - 2.

Примечание

Тип точки определяется во время создания фрагмента.

24

Библиотека проектирования инженерных систем: ТХ

Точки   вставки   (ТВ)

  необходимы   для   того,   чтобы   иметь   возможность   позиционировать

размещаемый   (редактируемый)   элемент.   Атрибутами   ТВ   должен   быть   номер   (уникальный   в
рамках   данного   элемента).   Номер   необходим   для   организации   цикла   перебора   точек
(клавиша F6)   при   размещении   (изменении   местоположения)   элемента.   При   формировании
макроэлемента из фрагмента, ТВ преобразуются в характерные точки, которые активизируются
при выделении элемента и позволяют перемещать его.

Примечание

Во фрагменте должна быть хотя бы одна точка вставки.

Точки   присоединения   (ТП)



необходимы   для   обеспечения   взаимосвязей   между

макроэлементами на уровне точка-точка. Количество и месторасположение ТП определяется в
момент создания фрагмента (для штучных элементов).
Два основных атрибута ТП совпадают с атрибутами ТВ:

Точки   врезки   (ТВр)

.   При   способе   размещения   "врезка",   штучный   элемент     врезается   в

коммуникацию в соответствие с атрибутами ТВр.

Примечание

Точка   присоединения   всегда   является   точкой   вставки.   Точка   врезки   всегда
является точкой присоединения.

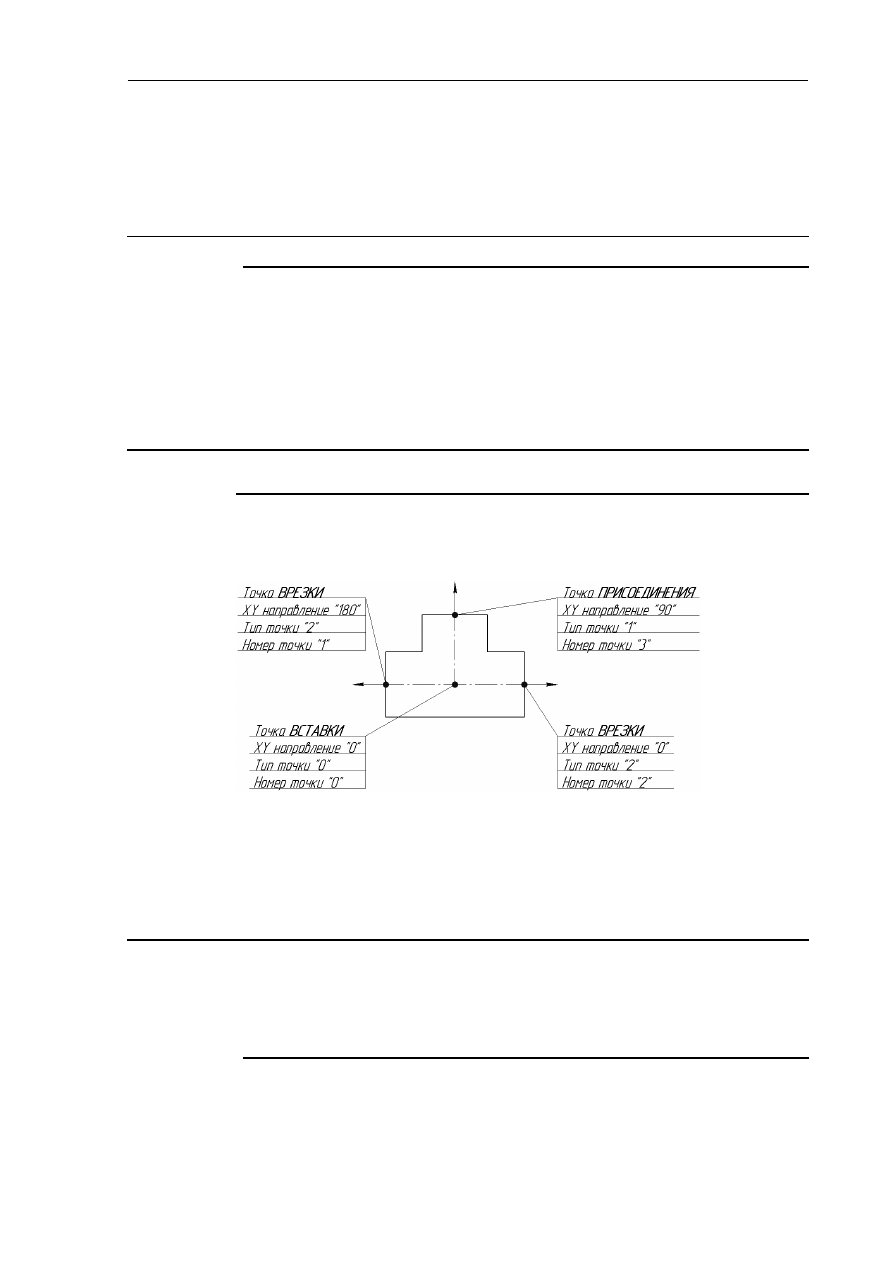

У элемента "Тройник" (рис.3.5) точка пересечения осей – точка вставки, две точки на концах
основного прохода – точки врезки, точка на конце ответвления – точка присоединения.

Рис. 3.28 Элемент "Тройник".

Служебные   точки   имеют

вектор

  направления   (

XY  Направление   подключения

).   В   момент

врезки проверяется направление векторов у элемента и направление коммуникации, т.е. отвод у
которого вектора направлены под углом 90 градусов, не может быть врезан в прямой участок
коммуникации.

Примечание

Значение   поля   атрибута   "XY   направление"   должно   быть   задано   таким
образом,   чтобы   значения   для   точек,   образующих  пару   врезки,   отличались
строго   на   180°   для   линейных   элементов,   для   угловых —   на   значение,
соответствующее необходимому углу (45°, 60° или 90°)
Для   точки   вставки

XY  Направление   подключения

  библиотекой

игнорируется, его необходимо оставлять равным значению по умолчанию.

3.1.3 Вспомогательные элементы

Вспомогательные   элементы

(размеры,   вспомогательные   прямые   и   т.п.)   размещаются   во

фрагменте   на   отдельном   слое.   Слои   со   вспомогательными   элементами   необходимо   гасить.
Имена переменных размеров должны совпадать с именами переменных в этом файле.

25

Библиотека проектирования инженерных систем: ТХ

3.2 Требования к управляющим файлам *.EDB

Файл

*.edb

  должен   отвечать   всем   требованиям,   описанным   в   файле   справки

KObject.hlp

расположенном в каталоге …\KOMPAS-3D V10\Libs\FloorPlan\Help.
Кроме   разделов   описанных   в   файле   справки

KObject.hlp

  управляющий   файл

*.edb

  должен

включать   в   себя   раздел   [ID]   расположенный   перед   разделом   [TREE].   Раздел   [ID] содержит
описание параметра базы для фильтрации по типу элемента.
Доступны два значения параметра:
BASE_TYPE=SEGMENT для коммуникаций;
BASE_TYPE=ELEMENT для штучных элементов.

В   качестве   примера   при   составлении   новых   файлов

*.edb

    могут   быть   использованы

следующие файлы из каталога …ASCON\KOMPAS-3D V10\Libs\EngSys\DB:

–

Задвижки.edb



–

Трубы ГОСТ 10704-91.edb



Поля файлов

*.edb

, обязательные для заполнения при работе с

Библиотекой ИС

 приведены в

Приложении В.

26

Библиотека проектирования инженерных систем: ТХ

Глоссарий

Макроэлемент

– изображение, вставляемое в чертеж из

Библиотеки ИС

.

Объединение участков

–   объединение   в   один   участок   коммуникации   двух   участков
коммуникации, конечные характерные точки которых совпадают.

Сегмент
коммуникации

– минимальный элемент участка коммуникации.

Соединение участков

–   соединение   конечных   характерных   точек   двух   участков
коммуникации без объединения их в один участок коммуникации.

Точка врезки

– точка штучного элемента, в которой врезаемый штучный элемент
разрывает     участок   коммуникации.   Точка   врезки   одновременно
является точкой присоединения.

Точка вставки

–   точка   штучного   элемента,   "за   которую"   элемент   вставляется   в
чертёж.

Точка присоединения

– точка штучного элемента, с которой может быть соединен участок
коммуникации или другой штучный элемент. Точка присоединения
является точкой вставки.

Участок коммуникации

–   последовательность   сегментов   коммуникации.   Характеристики
участка коммуникации одинаковы для всех его сегментов. Участок
коммуникации может состоять из одного сегмента коммуникации.

Штучный элемент

– к штучным элементам   в

Библиотеке ИС

  относятся: арматура,

детали трубопроводов, оборудование, стандартные изделия.

Фрагмент

–   изображение   в   библиотеке   фрагментов,   на   основе   которого
формируется макроэлемент

27

Библиотека проектирования инженерных систем: ТХ

Приложение А

Перечень стилей линий, используемых

Библиотекой ИС

Номер стиля линии

Наименование стиля линии

Библиотечные стили линий

300

осевая трубопроводов

301

образующие трубопроводов (проектируемых)

302

образующие трубопроводов (существующих)

303

образующие трубопроводов (невидимых)

304

осевая трубопроводов (демонтируемых)

310

трубопровод толщиной 06 мм (одна линия)

311

трубопровод толщиной 08 мм (одна линия)

312

трубопровод толщиной 10 мм (одна линия)

313

трубопровод толщиной 12 мм (одна линия)

314

трубопровод существующий (одна линия)

315

трубопровод невидимый (одна линия)

316

трубопровод демонтируемый (одна линия).

Системные стили линий

1

основная линия

2

тонкая линия

3

осевая линия

4

штриховая линия

5

для линии обрыва

6

вспомогательная линия

7

утолщенная

8

штрих-пунктирная линия с двумя точками

9

штриховая толстая линия

10

осевая толстая линия

11

тонкая линия включаемая в штриховку

12

ISO штриховая линия

13

ISO штриховая линия (дл. пробел)

14

ISO штрихпунктирная линия (дл. штрих)

15

ISO штрихпунктирная линия (дл. штрих 2 пунктира)

16

ISO штрихпунктирная линия (дл. штрих 3 пунктира)

17

ISO пунктирная линия

18

ISO штрихпунктирная линия (дл. и кор. штрихи)

19

ISO штрихпунктирная линия (дл. и 2 кор. штриха)

20

ISO штрихпунктирная линия

21

ISO штрихпунктирная линия (2 штриха)

22

ISO штрихпунктирная линия (2 пунктира)

23

ISO штрихпунктирная линия (3пунктира)

24

ISO штрихпунктирная линия (2 штриха 2 пунктира)

25

ISO штрихпунктирная линия (2 штриха 3 пунктира).

28

Библиотека проектирования инженерных систем: ТХ

Приложение Б

Зависимость результата соединения участков от взаимного расположения точек, в которых

указаны крайние сегменты соединяемых коммуникаций

29















содержание      ..     96      97      98      99     ..
