инженерных   систем.   Для   инженерных   систем   комплектов   ОВ,   ВК,   ГС,   ТХ   имеются
предустановленные   настройки.   Библиотека   функционирует   в   программной   среде   КОМПАС-
График  V10  и выше. Библиотека реализует требования ГОСТ 21.601-79 "СПДС. Водопровод и
канализация.   Рабочие   чертежи",   ГОСТ   21.602-2003   "СПДС.   Правила   выполнения   рабочей
документации отопления, вентиляции и кондиционирования", ГОСТ 21.606-95 "СПДС. Правила
выполнения  рабочей   документации  тепломеханических  решений  котельных",  ГОСТ  21.609-83
"СПДС. Газоснабжение. Внутренние устройства. Рабочие чертежи".

1.2 Возможности библиотеки

Инструменты библиотеки позволяют:

•

Выполнить построение коммуникаций.

•

Разместить элементы коммуникаций (арматуру, детали трубопроводов, опорные
конструкции).

•

Разместить на чертежах оборудование (санитарные приборы, отопительные приборы,
насосы, ёмкости).

•

Разместить элементы оформления (надписи, выноски, позиции).

•

Создать объекты спецификации.

1.3 Требования к программному обеспечению

Для работы приложения требуется:

•

русскоязычная (локализованная) либо корректно русифицированная версия операционных
систем MS Windows 2000/XP.

Примечание

Минимально допустимые уровни операционных систем:
- Windows 2000 SP4,
- Windows XP SP1.

•

КОМПАС-График версии не ниже V10. При установке КОМПАС-График в составе
прикладных библиотек должна быть выбрана

Библиотека проектирования

инженерных систем: ТХ

1.4 Подключение и запуск приложения

Приложение реализовано в виде прикладной КОМПАС-библиотеки

EngSys.rtw

Все команды библиотеки выполняются в среде системы КОМПАС-График. Это значит, что для
работы с библиотекой должен быть запущен КОМПАС-График.
Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к системе
КОМПАС-График.

Библиотека проектирования инженерных систем: ТХ

Для подключения и запуска библиотеки выполните следующие действия.
1.

Запустите КОМПАС-График.

Вызовите из меню

Сервис

команду

Менеджер библиотек...

На экране появится окно

Менеджера библиотек

В списке разделов библиотек выделите раздел

Строительство, инженерные сети и

коммуникации

. При этом в списке библиотек появится перечень библиотек выделенного

раздела.

Чтобы добавить

Библиотеку ИС

, вызовите из контекстного меню списка библиотек

команду

Добавить описание – Прикладной библиотеки

. В появившемся стандартном

диалоге открытия файлов необходимо выбрать каталог EngSys, затем EngSys.rtw.

В списке библиотек выделите строку

Библиотека проектирования инженерных

систем: ТХ

и вызовите команду

Подключить

контекстного меню.

Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с
ее названием в списке.

Выбранная библиотека подключается в установленном для нее режиме:

меню

окно

диалог

или

панель

(см. п. 1.6.1)

В поле рядом с названием библиотеки появляется красная

"галочка" — признак того, что библиотека подключена. "Галочкой" помечается также
название команды

Подключить

в меню Менеджера.

Произведите двойной щелчок мыши на названии библиотеки в списке.

Библиотека запустится в установленном режиме. Название библиотеки появится в разделе
меню

Библиотеки

1.5 Подключение пользовательской панели

При частом использовании библиотеки для быстрого доступа к ее командам рекомендуется
подключить пользовательскую панель.
Подключение пользовательской панели возможно только при подключенной библиотеке.
Для подключения пользовательской панели вызовите команду

Вид – Панели инструментов –

Инженерные системы.

Разместите панель инструментов на экране таким образом, чтобы работать было удобно (при
приближении панели к границе окна, она "прилипает" к нему и занимает минимум места).

1.6 Общие сведения о прикладных библиотеках КОМПАС

1.6.1 Режимы работы с библиотекой

КОМПАС-График обеспечивает четыре различных режима работы с подключенной
библиотекой —

окно

диалог

меню

панель

. В каждом конкретном случае режим работы

выбирается пользователем из соображений удобства. Переключение режима работы с
библиотекой может быть выполнено в любой момент, даже во время выполнения какой-либо
библиотечной функции.
В режиме

меню

структура библиотеки отображается в виде стандартного иерархического меню.

Если установлен режим

диалога

, на экране находится диалоговое окно, в левой части которого

отображается   список   команд   текущей   библиотеки.   Команды   могут   быть   сгруппированы   по
разделам. В правой части диалога отображаются слайды, облегчающие поиск нужной команды.
Чтобы   вернуться   к   обычной   работе   с   системой,   необходимо   обязательно   завершить   диалог
библиотеки.
В режиме

окна

структура библиотеки отображается в стандартном окне Windows. Вы можете

изменять размер окна библиотеки. Основное преимущество режима окна состоит в том, что, в
отличие от режимов меню и диалога, библиотека и основная система работают одновременно.
Можно динамически переходить от основных команд системы к функциям библиотеки и
наоборот.
В режиме

панели

структура библиотеки представлена в нескольких окнах, собранных на единой

панели. Вы можете изменять размер панели или любого окна на ней. Преимущество режима

Библиотека проектирования инженерных систем: ТХ

панели состоит в возможности просмотра слайдов, соответствующих командам библиотеки. Как
и в режиме окна, библиотека и основная система работают одновременно.

1.6.1.1 Работа с прикладной библиотекой в режиме меню

В этом режиме структура библиотеки отображается в виде стандартного иерархического меню.
Название библиотеки отображается в виде команды в разделе меню

Библиотеки

(Рис. 1.1).

При вызове этой команды раскрывается вложенное меню, содержащее функции библиотеки в
виде команд (они могут быть сгруппированы по разделам).
Для запуска функции на исполнение выберите из меню

Библиотеки

команду с именем нужной

функции.

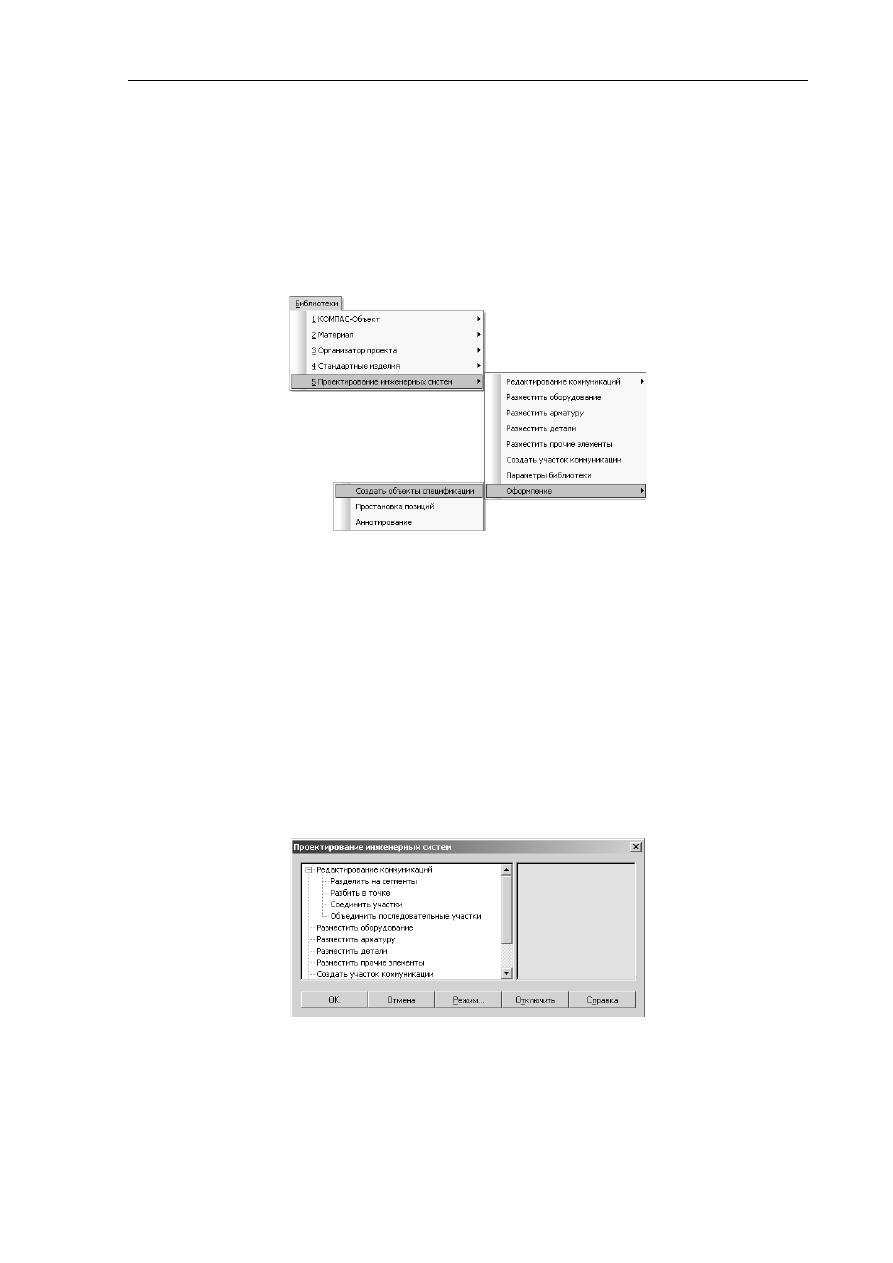

Рис. 1.1. Вид библиотеки в режиме меню

1.6.1.2 Работа с прикладной библиотекой в режиме диалога

В левой части диалога (Рис. 1.2) отображается список команд текущей библиотеки, которые
могут быть сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела,
установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой
мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как
минус) приведет к сворачиванию содержания раздела.
В правой части диалога отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите
кнопку

ОК

. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.

Чтобы изменить режим работы с библиотекой, нажмите кнопку

Режим

Вы можете отключить текущую библиотеку от системы, нажав кнопку

Отключить

Для завершения диалога работы с библиотекой без запуска какой-либо команды нажмите
кнопку

Отмена

Рис. 1.2. Вид библиотеки в режиме диалога

1.6.1.3 Работа с прикладной библиотекой в режиме окна

Работа с библиотекой в режиме

окна

ведется как со стандартным окном Windows. Вы можете

изменять размер окна библиотеки.
В левой части окна (Рис. 1.3) отображается список команд текущей библиотеки, которые могут
быть сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела,
установите курсор на значке плюса рядом с заголовком раздела и щелкните левой кнопкой

Библиотека проектирования инженерных систем: ТХ

мыши. Повторный щелчок на этом символе (после разворачивания раздела он отображается как
минус) приведет к сворачиванию содержания раздела.
В правой части окна отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите
клавишу <Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.
Для закрытия окна библиотеки дважды щелкните левой кнопкой мыши на кнопке системного
меню в левом верхнем углу окна.

Рис. 1.3. Вид библиотеки в режиме окна

1.6.1.4 Работа с прикладной библиотекой в режиме панели

Панель библиотеки располагается на вкладке

Менеджера библиотек

. В верхней части панели

библиотеки (рис. 1.4) под строкой заголовка расположена строка меню. В ней отображаются
названия страниц меню команд. Команды работы с библиотекой находятся в контекстном меню
вкладки.

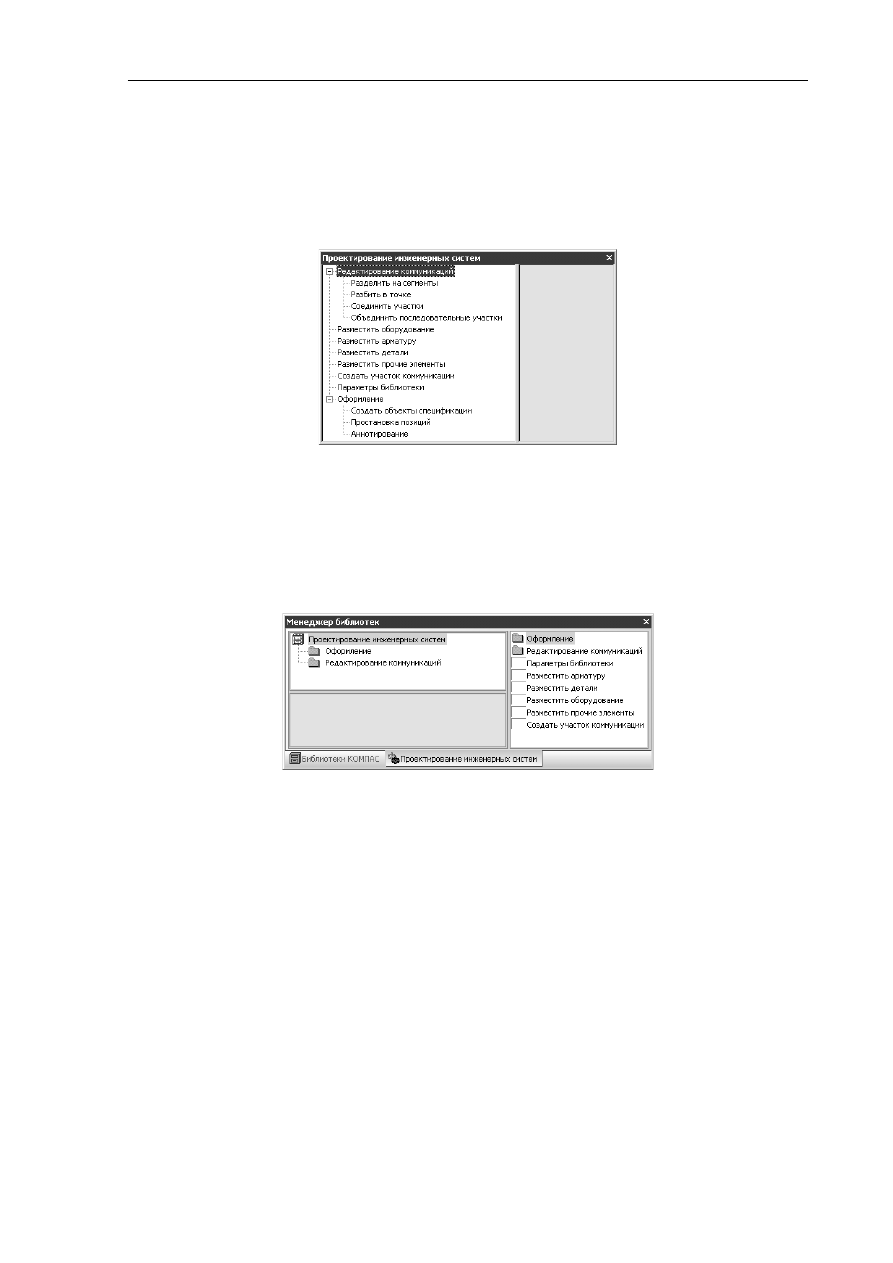

Рис. 1.4. Вид библиотеки в режиме панели

На панели библиотеки может располагаться несколько окон. В одном из них показана структура
(список разделов) библиотеки. В другом — список названий команд и набор слайдов (значков),
которые соответствуют пунктам выделенного в списке раздела библиотеки. Третье окно служит
для просмотра слайда, выделенного в списке команд. Вы можете изменять размер панели или
любого окна на ней.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите
клавишу <Enter> или дважды щелкните левой кнопкой мыши на названии команды.

1.6.2 Изменение режима работы с библиотекой

При добавлении библиотеки в

Менеджер библиотек

вы можете установить нужный режим,

выбрав соответствующую опцию в диалоге свойств добавляемой библиотеки.
Когда библиотека уже добавлена в

Менеджер библиотек

, для изменения режима ее работы

можно использовать команды

Меню

Диалог

Окно

Панель

группы

Режим работы

контекстного меню

Менеджера библиотек

. Вы можете изменить режим работы как

подключенной, так и неподключенной библиотеки. При этом не имеет значения, какой режим
установлен для библиотеки в настоящий момент.
Изменение режима возможно и в процессе работы с библиотекой (за исключением случаев,
когда работа ведется в режимах

Меню

Окно

Библиотека проектирования инженерных систем: ТХ

Если библиотека работает как диалог, для изменения режима можно нажать кнопку

Режим

окне диалога. После вызова команды смены режима на экране появится диалог, в котором
следует включить опцию, соответствующую нужному режиму работы, а затем нажать кнопку

ОК

1.6.3 Одновременная работа с несколькими библиотеками

КОМПАС-График позволяет подключить и использовать при работе с документами до двадцати
пяти прикладных библиотек одновременно. Однако следует помнить, что каждое подключение
библиотеки приводит к уменьшению свободных системных ресурсов.
Список всех подключенных библиотек отображается в виде команд в разделе меню

Библиотеки

. Чтобы перейти к работе с какой-либо библиотекой, достаточно выбрать команду

с ее названием из этого меню.
Наиболее удобно при работе с несколькими библиотеками установить для каждой из них режим
окна или панели. Тогда вы сможете видеть окна библиотек одновременно с окном документа и
быстро переключаться между ними.

1.6.4 Отключение библиотеки

Система КОМПАС-График позволяет подключить и использовать в работе несколько
прикладных библиотек. Однако следует помнить, что каждое подключение библиотеки приводит
к уменьшению свободных системных ресурсов. Поэтому, если ранее подключенная прикладная
библиотека больше не требуется для работы, ее рекомендуется отключить.

Для отключения библиотеки выполните следующие действия.

Вызовите из меню

Сервис

команду

Менеджер библиотек…

В окне

Менеджера библиотек

выделите название библиотеки, которую нужно отключить,

и вызовите команду контекстного меню

Подключить

(для подключенной библиотеки

рядом с командой находится "галочка"). Из поля рядом с названием библиотеки исчезнет
"галочка". Одновременно исчезнет название библиотеки из раздела меню

Библиотеки

1.7 Настройка библиотеки

Перед первым сеансом работы с библиотекой её необходимо настроить. Для этого вызовите из

библиотеки команду

Параметры библиотеки

. На экране появится диалог

Параметры.

1.7.1 Вкладка

Библиотека

В диалоге

Текущий раздел

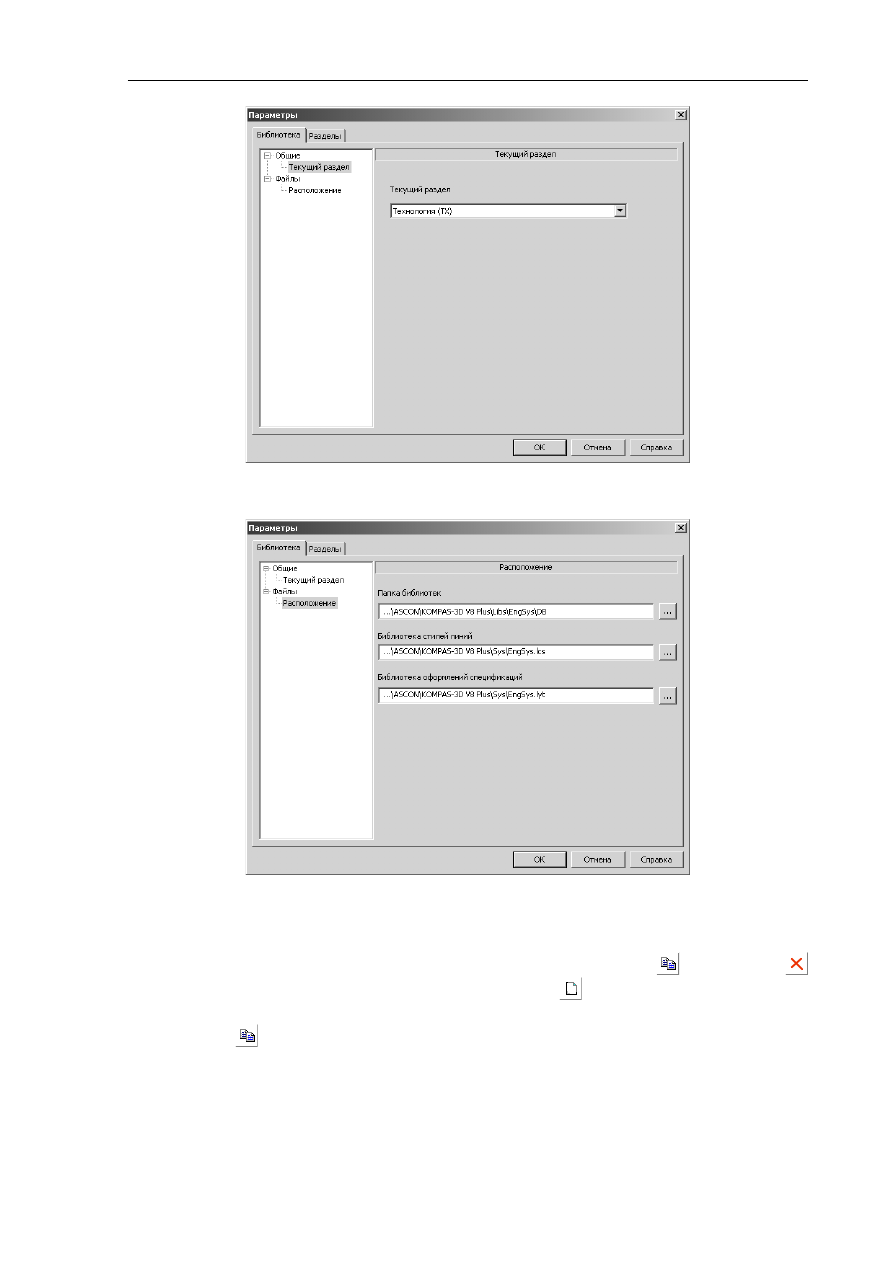

(рис. 1.5) выберите раздел систем, который при обращении к

библиотеке будет использоваться по умолчанию.
В диалоге

Файлы

(рис. 1.6) следует указать пути к файлам, необходимым для работы

библиотеки. По умолчанию они располагаются следующим образом.
…ASCON\KOMPAS-3D V10\Libs\EngSys\DB – папка, содержащая библиотеки фрагментов,
необходимые для работы

Библиотеки ИС

Примечание

Библиотеки фрагментов необходимые для работы

Библиотеки ИС

не

должны располагаться в папке …ASCON\KOMPAS-3D V10\Libs\FloorPlan

…ASCON\KOMPAS-3D V10\Sys\EngSys.lcs – файл библиотеки стилей линий, используемых

Библиотекой ИС

…ASCON\KOMPAS-3D V10\Sys\

EngSys.lyt

– файл библиотеки оформления документов,

содержит стили оформления спецификаций, используемые

Библиотекой ИС

Библиотека проектирования инженерных систем: ТХ

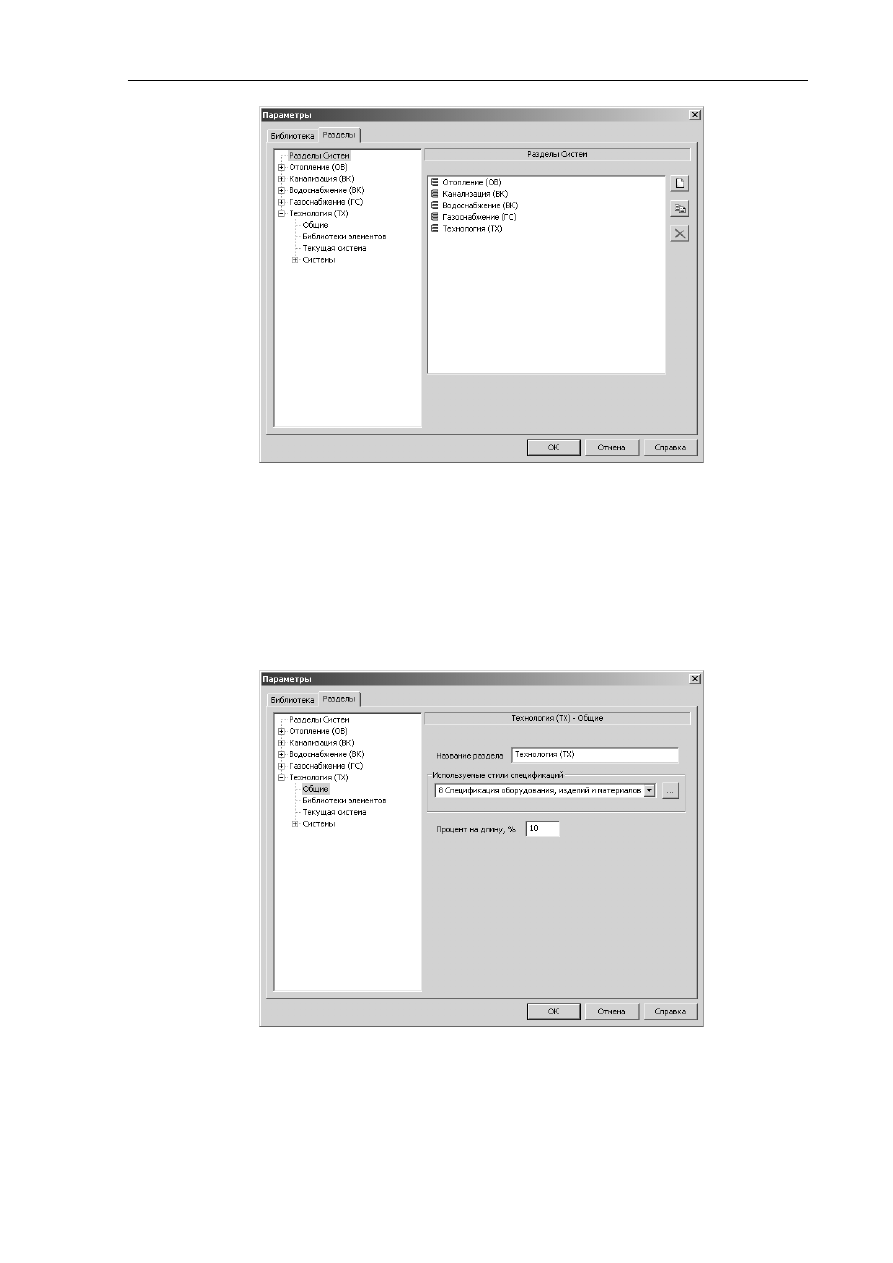

Рис. 1.5 Диалог выбора текущего раздела инженерных систем

Рис. 1.6 Диалог настройки расположения файлов библиотеки

1.7.2 Вкладка

Разделы

В диалоге

Разделы систем

(рис. 1.7) можно просмотреть,

Скопировать

или

Удалить

любой из существующих разделов систем, а также

Создать

новый раздел.

Чтобы скопировать

Раздел систем

и на его основе создать собственный, нажмите кнопку

Скопировать

. В открывшемся диалоге введите имя нового раздела. В создаваемый раздел

копируются все свойства и системы исходного раздела.

Библиотека проектирования инженерных систем: ТХ

Рис. 1.7 Диалог настройки разделов инженерных систем

Диалог

Общие свойства раздела

(рис. 1.8) позволяет подключить к библиотеке необходимые

стили спецификаций, содержащиеся в файле библиотеки оформления документов. Полный
путь к файлу библиотеки оформления документов указан на вкладке

Библиотека

в разделе

Файлы

–

Расположение

Подключение стиля спецификации позволяет в автоматическом режиме создавать в чертеже
объекты спецификации для библиотечных элементов.
Значение поля

Процент на длину

является коэффициентом запаса и учитывается при

заполнении графы спецификации

Количество

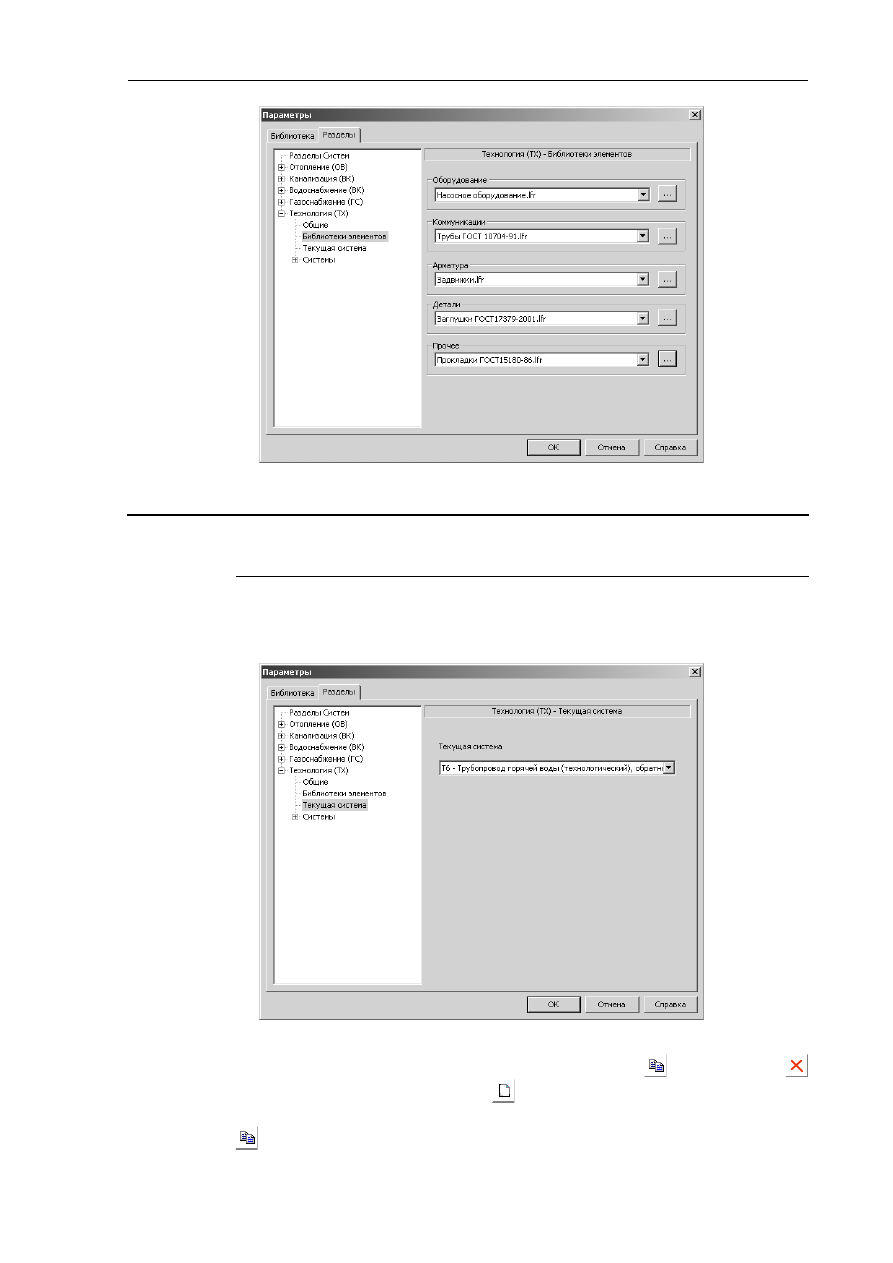

Рис. 1.8 Диалог настройки общих свойств раздела инженерных систем

В диалоге

Библиотеки элементов

(рис. 1.9) подключите из библиотеки фрагментов часто

используемые элементы инженерных систем. Это позволит в дальнейшем ускорить работу при
вставке библиотечных элементов.

Библиотека проектирования инженерных систем: ТХ

Рис. 1.9 Диалог подключения библиотеки элементов

Примечание

При смене пути к папке библиотек программа проверяет, есть ли во вновь
указанной папке фрагменты с прежними относительными именами. Если
такие фрагменты есть, то их имена остаются в списке, если нет - удаляются.

В диалоге

Текущая система

(рис. 1.10) выберите систему, которая при обращении к

библиотеке будет использоваться по умолчанию.

Рис. 1.10 Диалог выбора текущей системы

В диалоге

Системы

(рис. 1.11) можно просмотреть,

Скопировать

или

Удалить

любую из существующих систем, а также

Создать

новую систему.

Чтобы скопировать

истему

и на её основе создать собственную, нажмите кнопку

Скопировать

. В открывшемся диалоге введите имя новой системы. В создаваемую

систему копируются все свойства исходной системы.

Библиотека проектирования инженерных систем: ТХ

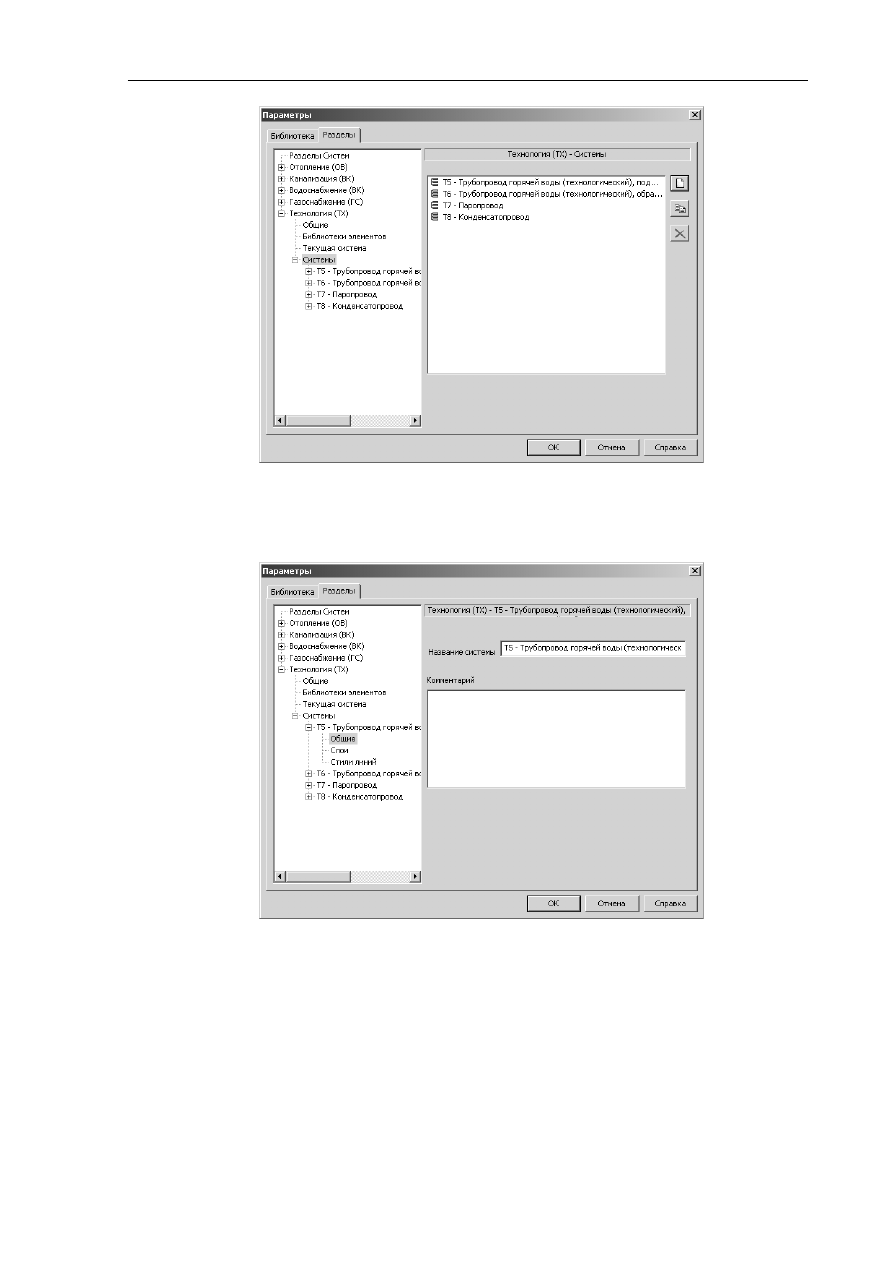

Рис. 1.11 Диалог настройки инженерных систем

В диалоге

Общие свойства системы

(рис. 1.12) можно создать

Комментарий

Рис. 1.12 Диалог настройки общих свойств системы

В диалоге

Слои

(рис. 1.13) можно задать или изменить характеристики слоев, на которых будут

размещены элементы систем. По умолчанию коммуникации, штучные элементы и элементы
оформления располагаются на разных слоях.

Библиотека проектирования инженерных систем: ТХ

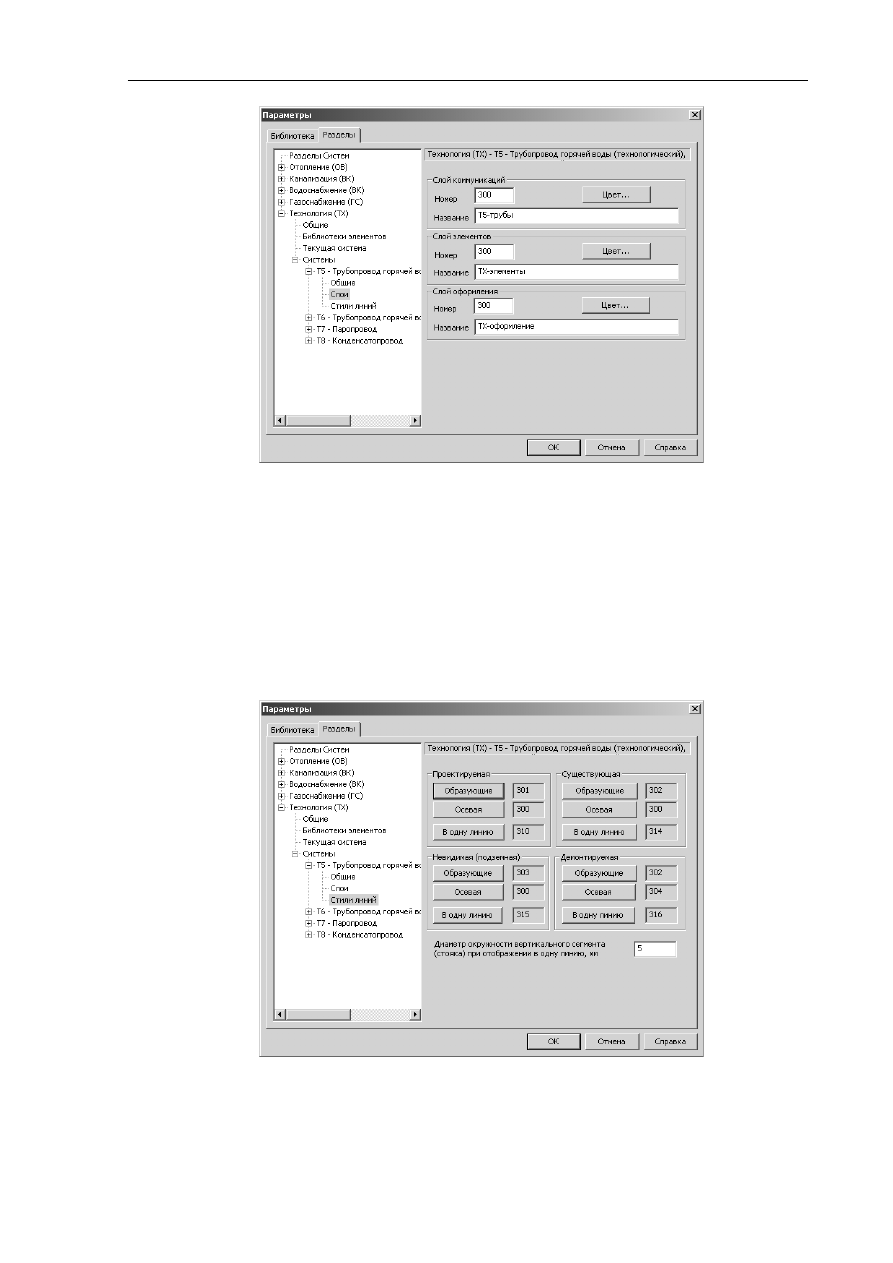

Рис. 1.13 Диалог настройки слоёв

В диалоге

Стили линий

(рис. 1.14) можно задать или изменить стили линий элементов

библиотеки. Стили линий, входящие в комплект поставки

Библиотеки ИС

, содержатся в файле

EngSys.lcs. Для отрисовки элементов можно также использовать системные стили линий
КОМПАС-График. Номера стилей линий приведены в Приложении А.
При вставке элемента библиотеки в чертёж стили линий фрагмента заменяются стилями линий,
указанными в диалоге настройки

Стили линий

для текущего

Стиля отображения

•

Стиль линии "

Основная

" заменяется стилем для отрисовки образующих.

•

Стиль линии "

Осевая

" заменяется стилем для отрисовки осевых.

•

Стиль линии "

Утолщенная

" заменяется стилем для отрисовки труб в одну линию.

Остальные стили линий фрагмента передаются в чертёж без изменения.

Рис. 1.14 Диалог настройки стилей линий

Изменить диаметр окружности вертикального сегмента (стояка) при отображении в одну линию
можно в соответствующем поле диалога

Стили линий

Для подтверждения внесённых изменений нажмите кнопку

ОК

, для отказа кнопку

Отмена

Пользовательские настройки библиотеки сохраняются в файле

EngSys.cfg

, расположенном в

папке …Application Data\ASCON\KOMPAS-3D\10.0.

Библиотека проектирования инженерных систем: ТХ

2 Приемы работы с библиотекой

2.1 Подготовка чертежа

Для работы с библиотекой необходимо создать документ типа

Чертёж

Размеры   элементов,   содержащихся   в   каталоге   фрагментов   библиотеки,   соответствуют
фактическим   размерам   отображаемого   оборудования.   Для   их   корректного   размещения   на
листах   чертежей   стандартных   форматов   необходимо   выбрать   подходящий   масштаб
изображения и выполнять построения в виде, имеющем этот масштаб.
Для создания вида выполните следующие действия.

Вызовите команду

Вставка

—

Вид

или нажмите кнопку

Создать

новый

вид

на

Инструментальной панели

Ассоциативные виды

2. В появившейся Панели свойств задайте необходимый масштаб вида (например, 1:100, в

соответствии с указаниями ГОСТ 21.601-79*).

3. Задайте положение начала координат нового вида. Рекомендуется расположить его в левом

нижнем углу внешней рамки чертежа.

2.2 Создание элементов библиотеки

2.2.1 Построение участка коммуникации

1. Для построения участка коммуникации запустите команду

Создать участок

коммуникации

2. На вкладке

Параметры элемента,

расположенной на

Панели свойств

выберите

Раздел

систем

Текущую систему

(рис.2.1).

а)

б)

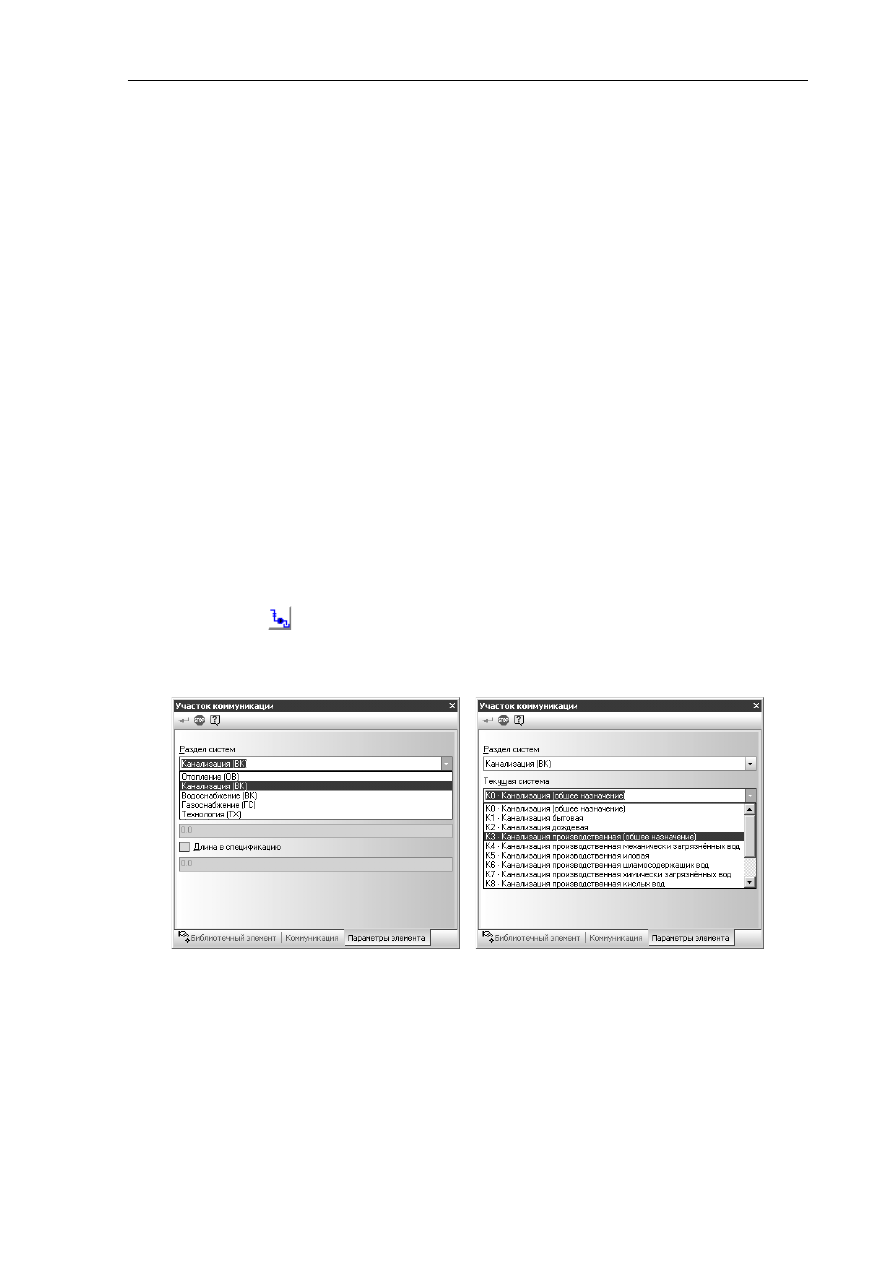

Рис. 2.15 Вкладка Параметры элемента:
а) выбор раздела систем б) выбор текущей системы

содержание .. 95 96 97 98 ..
