пользовательская компактная панель. Ей автоматически присваивается название Ком!
пактная панель № N, где N — порядковый номер пользовательской компактной панели.

Чтобы вернуть или добавить Инструментальную панель в состав компактной панели,
«перетащите» заголовок первой так, чтобы «наложить» ее на последнюю, удерживая
клавишу

<Alt>

. После появления знака «+», отпустите кнопку мыши и клавишу. Инстру!

ментальная панель будет включена в компактную.

1.4.

Настройка интерфейса

На рис. 1.1 показан умолчательный вид экрана КОМПАС!3D. Вы можете настроить интер!
фейс системы по своему усмотрению.

Чтобы приступить к настройке интерфейса, вызовите команду

Сервис — Настройка

интерфейса

. На экране появится специальный настроечный диалог. В разделах 1.4.1,

1.4.2 и 1.4.3 упоминаются вкладки именно этого диалога.

Порядок настройки интерфейса КОМПАС!3D во многом аналогичен порядку настройки
других приложений Windows, поэтому подробное описание каждой возможности и каж!
дой вкладки диалога здесь не приводится.

1.4.1.

Настройка состава Главного меню и панелей инструментов

Активизируйте вкладку

Команды

(рис. 1.7).

Выберите категорию и название команды. «Перетащите» команду на нужную панель или
в нужное меню.

Вы можете изменять положение команд и их групп на панелях инструментов и в меню,
«перетаскивая» их мышью. Контекстное меню команды (кнопки) позволяет осуществить

Строго говоря, описанные выше возможности включения и отключения отдельных эле!
ментов интерфейса, изменения состава компактной панели и создания новых компакт!
ных панелей, являются приемами настройки интерфейса.

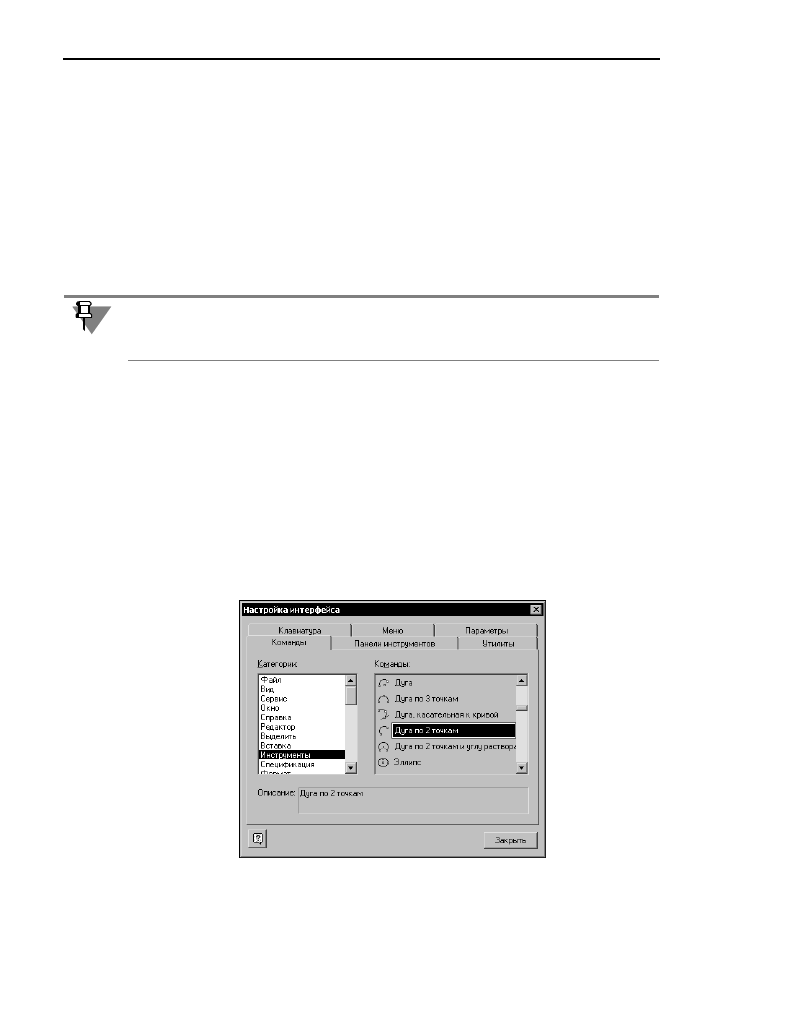

Рис. 1.7. Вкладка

Команды

Глава 1. Интерфейс системы

дополнительную настройку (изменить название команды, ее пиктограмму и т.п.), а также
удалить выбранный элемент.

Кнопка

Сбросить все

на вкладке

Панели инструментов

позволяет привести все меню

и панели в умолчательное состояние.

1.4.2.

Создание пользовательской Инструментальной панели

Вы можете создавать пользовательские панели инструментов и размещать на них любые
команды.

Чтобы создать пользовательскую панель инструментов, активизируйте вкладку

Панели

инструментов

(рис. 1.8) и нажмите кнопку

Новая...

. Введите название новой панели.

Новая панель появится на экране.

Первоначально панель пуста. Настройте состав панели инструментов, как это описано в
разделе 1.4.1.

Вы можете перемещать кнопки между панелями и без вызова диалога настройки интер!
фейса. Для этого «перетаскивайте» их мышью, удерживая нажатой клавишу

<Alt>

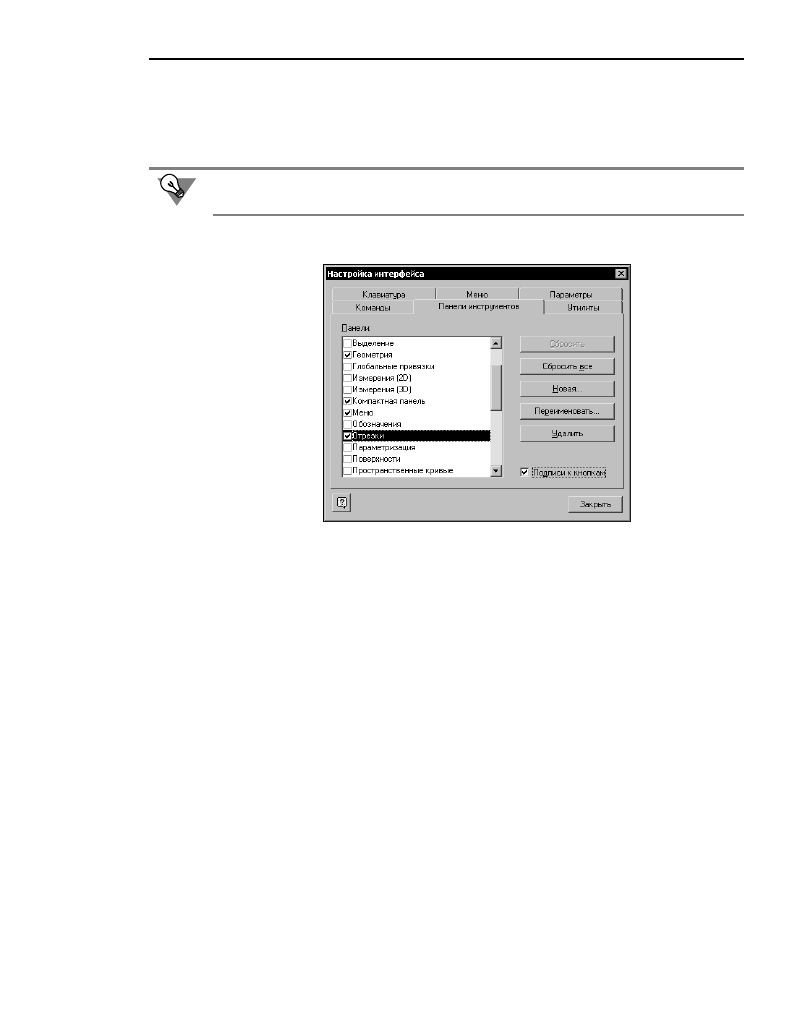

Рис. 1.8. Вкладка

Панели инструментов

Часть I.

Общие сведения

1.4.3.

Настройка клавиш быстрого вызова команд («горячих клавиш»)

Активизируйте вкладку

Клавиатура

(рис. 1.9).

Выберите категорию и команду из этой категории. Если команде уже назначено сочета!
ние клавиш, оно отображается на панели

Текущие

. Одной команде может быть назна!

чено несколько клавиатурных комбинаций.

С помощью списка

Установить сочетание

укажите, в каком режиме будет действовать

настраиваемое сочетание клавиш.

Задайте

новое сочетание клавиш

. Рекомендуется использовать буквенно!цифровые

клавиши в сочетании с клавишами

<Ctrl>

<Alt>

или с комбинациями клавиш

<Ctrl> +

<Alt>

<Ctrl> + <Shift>

<Shift> + <Alt>

во избежание путаницы при вызове команд и вводе

букв и цифр. Задать уже использующуюся комбинацию клавиш невозможно.

Подтвердите назначение команде нового сочетания клавиш, нажав кнопку

Связать

. Что!

бы отменить использование какого!либо сочетания клавиш, выделите его в списке

Те

кущие

и нажмите кнопку

Удалить

Чтобы восстановить умолчательные назначения клавиатурных комбинаций всем коман!
дам, нажмите кнопку

Сбросить все

1.4.4.

Утилиты

Вы можете добавить в меню

Сервис

команды для вызова утилит (рис.1.10).

Эта настройка производится на вкладке

Утилиты

диалога настройки интерфейса

(рис.1.11).

Описание элементов управления вкладки представлено в таблице 1.5.

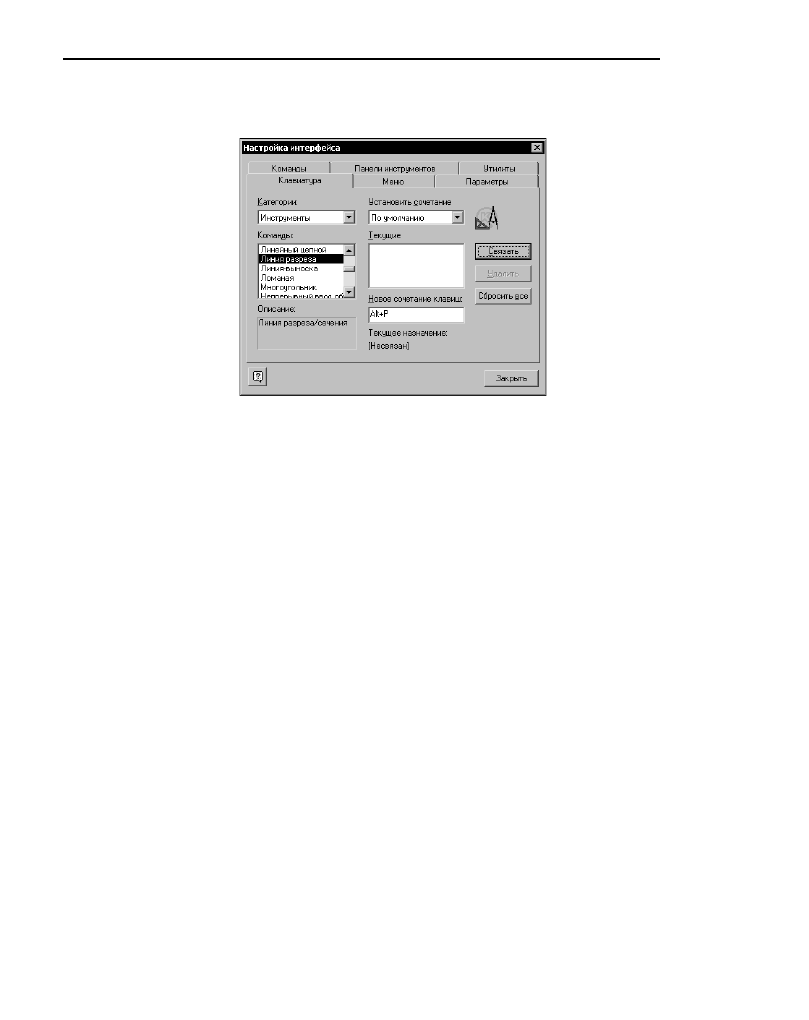

Рис. 1.9. Вкладка

Клавиатура

Глава 1. Интерфейс системы

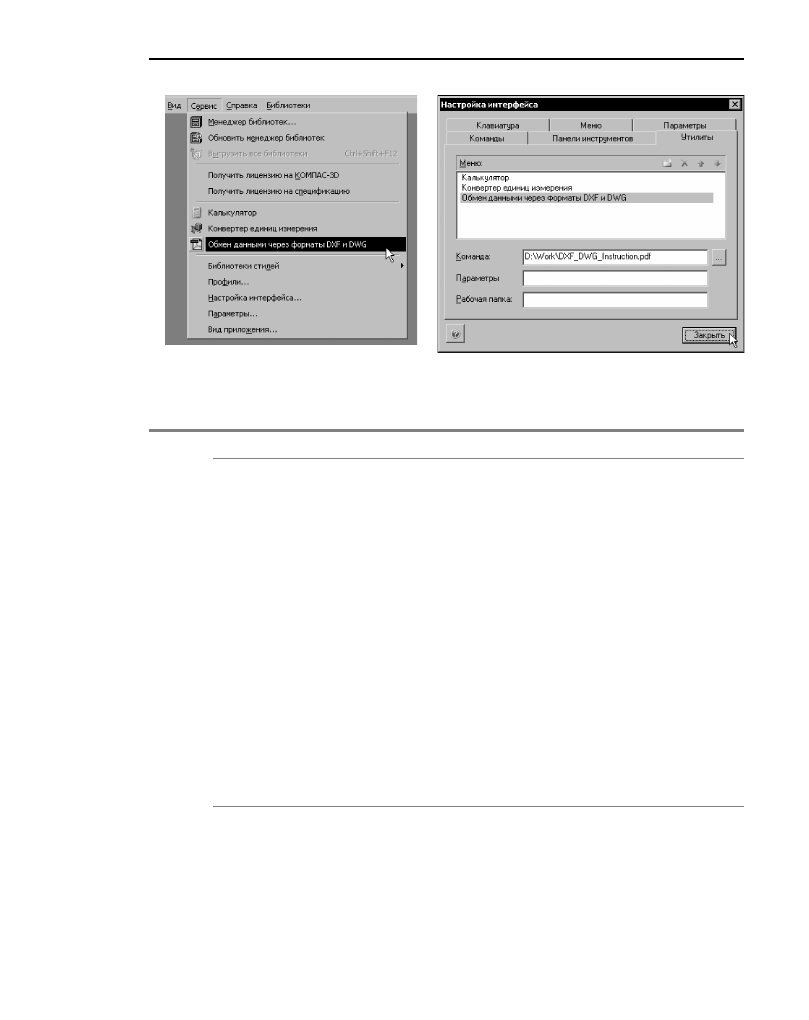

Рис. 1.10. Вызов утилит из меню

Сервис

Рис. 1.11. Вкладка

Утилиты

Табл. 1.5. Элементы управления вкладки

Утилиты

Элемент

Описание

Меню

Список команд, вызывающих утилиты. Над списком располагаются
управляющие кнопки.
Кнопка

Новый

позволяет включить в список новую команду. После

нажатия этой кнопки в конце списка появляется пустая строка.
Введите в нее название команды. Затем введите данные в
остальные поля диалога.
Кнопка

Удалить

позволяет удалить выделенную команду из

списка.
Кнопки

Переместить вверх

Переместить вниз

управляют

порядком следования команд.

Команда

Полное имя файла утилиты. Вы можете не вводить имя вручную, а
указать сам файл (

*.exe

*.com

*.pdf

или

*.bat

). Для этого нажмите

кнопку с многоточием справа от поля и выберите нужный файл в
появившемся диалоге.

Параметры

Поле для ввода параметров запуска утилиты.

Рабочая папка

Путь к папке, содержащей файлы, необходимые для работы
утилиты.

Часть I.

Общие сведения

1.5.

Вид приложения

Вы можете выбрать стиль отображения элементов окна системы в специальном диалоге
(рис. 1.12).

Этот диалог появляется на экране после первого запуска системы КОМПАС!3D или после
вызова команды

Сервис — Вид приложения...

Элементы управления диалога представлены в таблице 1.6.

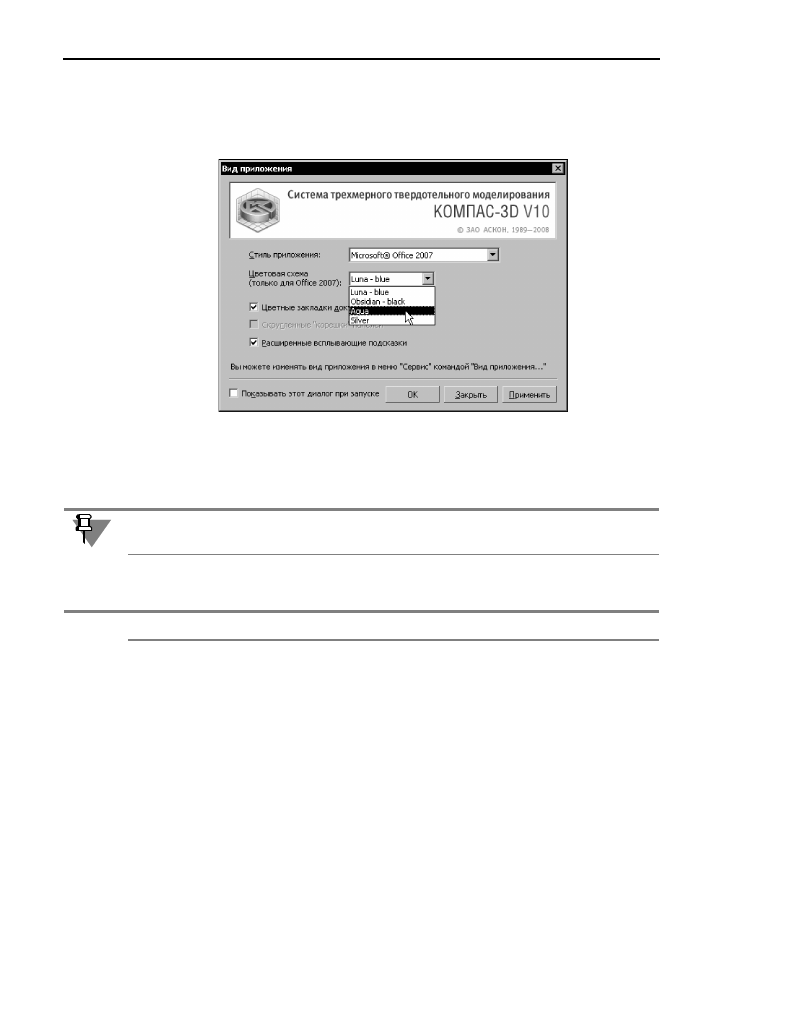

Рис. 1.12. Диалог выбора вида приложения

При запуске системы диалог выбора вида приложения появляется без кнопки

Закрыть

Табл. 1.6. Элементы управления диалога выбора вида приложения

Элемент

Описание

Стиль
приложения

Список, из которого можно выбрать стиль приложения.
Укажите в раскрывающемся списке один из вариантов.

Цветовая схема
(только для
Office 2007)

Список, из которого можно выбрать цветовое оформление
приложения. Список доступен, если стиль приложения —

Microsoft® Office 2007

Укажите в раскрывающемся списке один из вариантов.

Цветные
закладки
документов

Опция, управляющая стилем закладок документов.
При включении этой опции закладки отображаются
разноцветными, а кнопка прокрутки закладок влево находится
слева от них.

Глава 1. Интерфейс системы

1.6.

Настройка цветов

КОМПАС!3D позволяет настроить цвета, используемые для отображения документов на
экране.

1.6.1.

Цвет фона

Чтобы настроить цвет фона для графических, текстовых документов и спецификаций,
вызовите команду

Сервис — Параметры... — Система — Экран — Фон рабочего

поля

. В появившемся диалоге вы можете задать цвет фона документов и цвет фона ре!

дактирования текста. Цвет фона редактирования текста — это цвет, на котором отобра!
жаются во время создания и редактирования следующие объекты:

▼

текст и таблицы на чертеже,

▼

надписи, входящие в состав обозначений,

Скругленные
«корешки»
панелей

Опция, управляющая стилем «корешков» панелей.
Опция доступна, если стиль приложения —

Microsoft® Visual Studio 2005

При включении этой опции «корешки» панелей, если панели
находятся в свернутом состоянии, отображаются скругленными. О
сворачивании панелей см. раздел 1.1 на с. 31.

Расширенные
всплывающие
подсказки

Опция, управляющая видом всплывающих подсказок.
Если опция включена, то во всплывающую подсказку,
появляющуюся при подведении курсора к элементу рабочего окна,
добавляется информация, находящаяся в строке сообщений.
Если опция выключена, то всплывающая подсказка будет
содержать только название команды.

Показывать этот
диалог при
запуске

Опция, управляющая автоматическим открытием диалога. Если она
включена, то диалог появляется на экране каждый раз после
запуска системы.

ОК

Нажатие этой кнопки закрывает диалог и применяет выбранную
настройку.

Закрыть

Нажатие этой кнопки закрывает диалог без применения выбранной
настройки. Такой же результат дает закрытие диалога кнопкой в
его заголовке.

Применить

Нажатие этой кнопки применяет выбранную настройку без
закрытия диалога.

Табл. 1.6. Элементы управления диалога выбора вида приложения

Элемент

Описание

Настройка цветов отображения документа не распространяется на режим предваритель!
ного просмотра (см. Том II, раздел 79.1 на с. 304). Цвет фона в этом режиме — белый, а
цвета объектов зависят от настройки параметров вывода.

Часть I.

Общие сведения

▼

таблицы в текстовом документе,

▼

объекты спецификации.

Чтобы настроить цвет фона для документов!моделей, вызовите команду

Сервис —

Параметры... — Система — Экран — Фон рабочего поля моделей

. В появившемся

диалоге вы можете установить сплошной цвет фона или фон с градиентным переходом
от одного цвета к другому.

1.6.2.

Цвет курсора

Чтобы настроить цвет курсора, вызовите команду

Сервис — Параметры... —

Система — Графический редактор — Курсор

. В появившемся диалоге вы можете за!

дать цвет курсора: черный, белый или инверсный.

1.6.3.

Цвет элементов

Чтобы настроить цвета элементов, отображаемых в окне документа, вызовите команду

Сервис — Параметры... — Система — Экран — Цветовая схема

. В появившемся

диалоге вы можете настроить цвета отображения элементов документа и элементов сис!
темы.

Элементы документа

— элементы, составляющие содержимое документа. Эти элемен!

ты создает пользователь: кривые, точки, штриховки, размеры, обозначения в графичес!
ком документе; тела и поверхности в документе!модели.

Элементы системы

— различные вспомогательные элементы, которые могут присутс!

твовать в окне документа (сетка, фантомы, надписи около курсора и т.п.). Кроме того,
цвет, установленный для элементов системы, используется для отображения следую!
щих объектов:

▼

выделенных и подсвеченных элементов документа,

▼

увеличенного курсора,

▼

фоновых видов и слоев,

▼

рамок выключенных и ассоциативных видов,

▼

рамок, отображающихся на экране при выделении объектов и при увеличении масштаба
рамкой,

▼

обозначений систем координат в графическом документе и эскизе,

▼

габаритных рамок растровых и OLE!объектов и др.

Варианты, доступные при настройке цветов элементов, представлены в таблице 1.7.

Табл. 1.7. Варианты настройки цветов элементов

Вариант

Описание

Инверсный
цвету фона

Если собственный цвет элемента (заданный при его настройке)
совпадает с цветом фона или близок к нему, то элемент
отображается цветом, противоположным цвету фона.

Заданный
при настройке

Элементы отображаются теми цветами, которые были установлены
при их настройке или создании.

Глава 1. Интерфейс системы

Определить

Отображение всех элементов и объектов одним и тем же цветом.
Цвета, установленные при их настройке, будут игнорироваться.
После включения опции

Определить

становится доступна кнопка

Цвет

, позволяющая выбрать цвет элементов.

* Если для моделей установлен цвет фона с градиентным переходом, то ин!

версные цвета элементов в документах!моделях не поддерживаются. Трех!
мерные элементы и элементы системы отображается цветами, заданными
при их настройке.

Табл. 1.7. Варианты настройки цветов элементов

Вариант

Описание

Глава 2.

Среда черчения и моделирования

2.1.

Типы документов

Тип документа, создаваемого в системе КОМПАС!3D, зависит от рода информации, хра!
нящейся в этом документе.

Каждому типу документа соответствует расширение имени файла и собственная
пиктограмма.

2.1.1.

Трехмерные модели

Деталь

— модель изделия, изготавливаемого из однородного материала, без примене!

ния сборочных операций.

Файл детали имеет расширение

m3d

Сборка

— модель изделия, состоящего из нескольких деталей с заданным взаимным по!

ложением.

В состав сборки могут также входить другие сборки (подсборки) и стандартные изделия.

Файл сборки имеет расширение

a3d

2.1.2.

Графические документы

Чертеж

Основной тип графического документа в КОМПАС!3D —

чертеж

. Чертеж содержит гра!

фическое изображение изделия, основную надпись, рамку, иногда — дополнительные
элементы оформления (знак неуказанной шероховатости, технические требования и
т.д.). Чертеж КОМПАС!3D может содержать один или несколько листов. Для каждого
листа можно задать формат, кратность, ориентацию и др. свойства. В файле чертежа
КОМПАС!3D могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, пла!
каты и прочие графические документы.

Файл чертежа имеет расширение

cdw

Фрагмент

Вспомогательный тип графического документа в КОМПАС!3D —

фрагмент

. Фрагмент

отличается от чертежа отсутствием рамки, основной надписи и других объектов оформ!
ления конструкторского документа. Он используется для хранения изображений, кото!
рые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.).
Кроме того, во фрагментах также хранятся созданные типовые решения для последую!
щего использования в других документах.

Файл фрагмента имеет расширение

frw

Глава 2. Среда черчения и моделирования

2.1.3.

Текстовые документы

Спецификация

— документ, содержащий информацию о составе сборки, представлен!

ную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она
часто бывает многостраничной.

Файл спецификации имеет расширение

spw

Текстовый документ

Документ, содержащий преимущественно текстовую информацию —

текстовый доку!

мент

. Текстовый документ оформляется рамкой и основной надписью. Он часто бывает

многостраничным. В текстовом документе могут быть созданы пояснительные записки,
извещения, технические условия и т.п.

Файл текстового документа имеет расширение

kdw

2.2.

Единицы измерения длины

В КОМПАС!3D используется стандартная метрическая система мер. По умолчанию еди!
ница измерения длины — миллиметр.

При работе в графических документах можно выбрать другую единицу измерения —
сантиметр, дециметр или метр. В выбранных единицах будут задаваться и отображаться
параметры объектов (например, длина или радиус), значения размеров, координаты кур!
сора и т.д. Чтобы задать единицы измерения длины в текущем графическом документе,
вызовите команду

Сервис – Параметры... – Текущий документ – Единицы изме

рения

. Чтобы задать единицы измерения длины в новых графических документах, вы!

зовите команду

Сервис – Параметры... – Новые документы – Графический доку

мент – Единицы измерения

В КОМПАС!3D

пользователь всегда оперирует реальными размерами объектов

(в мас!

штабе 1:1), а размещение изображения на чертеже нужного формата выполняется путем
выбора подходящего масштаба вида (см. Том II, раздел 45.1 на с. 36).

При расчете массо!инерционных характеристик можно управлять представлением ре!
зультатов, назначая нужные единицы измерений (килограммы или граммы — для мас!
сы; миллиметры, сантиметры, дециметры или метры — для длины).

2.3.

Единицы измерения углов

В качестве единиц измерения углов могут использоваться:

▼

градусы (ХХ,ХХХ°)

▼

градусы, минуты, секунды (ХХ°ХХ'ХХ,ХХХ")

▼

радианы (ХХ,ХХХ рад).

Чтобы выбрать единицы измерения углов, вызовите команду

Сервис – Параметры... –

Система – Общие – Представление чисел

. В группе

Единицы измерения углов

по!

явившегося диалога активизируйте нужную опцию.

Часть I.

Общие сведения

Выбранные единицы используются для отображения и ввода значений углов в полях Па!
нели свойств во время создания и редактирования объектов. При простановке угловых
размеров в графических документах углы измеряются — в зависимости от установлен!
ной точности — в градусах, в градусах и минутах или в градусах, минутах и секундах.

2.4.

Представление чисел

Максимальная точность, с которой могут отображаться вещественные числа (координа!
ты точек, размеры объектов, значения переменных и т.п.) — 6 знаков. Чтобы установить
точность представления чисел, вызовите команду

Сервис – Параметры... – Система –

Представление чисел

. В группе

Числа

появившегося диалога задайте нужное коли!

чество знаков после запятой. При необходимости включите отображение незначащих
нулей.

Установленная точность будет использоваться для отображения различных величин в
полях Панели свойств, в колонке

Значения

окна работы с переменными (см. Том II,

главу 59, Том III, главу 115) и в диалоге установки значения ассоциативного размера
(см. Том II, раздел 58.16 на с. 157).

2.5.

Системы координат

При работе в КОМПАС!3D используются стандартные правые декартовы системы коор!
динат.

В каждой трехмерной модели существует система координат и определяемые ею коор!
динатные плоскости. Система координат показывается на экране в виде трех ортого!
нальных отрезков. Плоскости показываются на экране условно — в виде прямоугольни!
ков, лежащих в этих плоскостях.

В каждом графическом документе также существует система координат. Она лежит в
плоскости, параллельной экрану, и отображается в виде двух ортогональных стрелок.

Начало абсолютной системы координат чертежа всегда находится в левой нижней точке
его габаритной рамки. При работе в графическом документе пользователь может созда!
вать дополнительные (локальные) системы координат. Абсолютную систему координат
и координатные плоскости невозможно удалить из документа.

Вы можете выбрать нужные единицы измерения углов без вызова диалога. Для этого
воспользуйтесь контекстным меню на свободном месте любой вкладки Панели свойств.

Точность измерений (см. Том II, главу 74) настраивается непосредственно в процессе из!
мерения.

Точность значений размеров определяется параметрами, заданными в диалоге настрой!
ки точности размерных надписей.

Глава 3.

Запуск системы

Чтобы начать работу с системой, вызовите команду

КОМПАС3D

из программной груп!

пы

АСКОН — КОМПАС3D V...

Эта программная группа создается автоматически при

установке системы на жесткий диск.

После запуска КОМПАС!3D автоматически восстанавливает состояние, имевшееся на
момент завершения предыдущего сеанса работы (загруженные документы, размер и
расположение окон и т.д.).

После самого первого запуска КОМПАС!3D вы увидите главное окно системы, в котором
пока нет ни одного открытого окна документа. Чтобы на экране появились остальные
элементы интерфейса, необходимо открыть какой!либо документ (см. раздел 4.2 на
с. 52).

Если предыдущий сеанс работы был завершен аварийно (сбой электропитания и т.п.) и
было включено автосохранение, при запуске будет выполнено восстановление открытых
документов по их временным копиям.

Глава 4.

Приемы работы с документами

Каждый документ системы КОМПАС!3D хранится в отдельном файле на диске и при не!
обходимости загружается в систему — открывается. Вы можете открыть неограничен!
ное число документов любых типов, а каждый документ — в неограниченном числе
окон.

Работа с документами в КОМПАС!3D практически ничем не отличается от подобной ра!
боты в других приложениях Windows.

4.1.

Создание

Чтобы создать новый документ, вызовите команду

Файл — Создать

На экране появится диалог создания документа (рис. 4.1).

На вкладке

Шаблоны

можно выбрать нужный шаблон (см. раздел 4.6 на с. 58) для но!

вого документа.

Если использование шаблона не требуется, выберите тип документа на вкладке

Новые

документы

Нажмите кнопку

ОК

для создания документа заданного типа или по заданному шаблону.

Другим способом создания нового документа является выбор его из меню кнопки

Со

здать

(рис. 4.2).

Команды этого меню можно расположить в виде кнопок на отдельной панели и помес!
тить ее в любом удобном месте. Для этого «перетащите» меню кнопки

Создать

мышью

за заголовок в любом направлении. Будет сформирована панель

Новый документ

(рис. 4.3).

Рис. 4.1. Диалог создания документа

Часть II.

Как работать в КОМПАС3D

При создании новых документов используются оформления и формат, установленные
по умолчанию. При необходимости вы можете настроить оформление и формат актив!
ного документа (см. Том II, разделы 43.1 на с. 25 и 71.2 на с. 252).

4.2.

Открытие

Чтобы открыть существующий документ, вызовите команду

Файл — Открыть

В появившемся на экране диалоге выберите тип документа, укажите имя файла и на!
жмите кнопку

Открыть

Вы также можете открыть документ КОМПАС!3D с помощью Проводника Windows
(Windows Explorer). Для этого выделите в нем файл, который нужно открыть и дважды
щелкните на нем левой кнопкой мыши или вызовите из контекстного меню команду

От

крыть

Если вы попытаетесь открыть уже загруженный для работы документ, КОМПАС!3D не
выполнит повторное открытие, а просто активизирует окно этого документа.

Если вы недавно редактировали документ, а затем закрыли его, повторное открытие
можно выполнить более быстрым способом. В нижней части меню

Файл

отображается

список нескольких последних документов, с которыми велась работа. Фактически это
перечень документов в той последовательности, в которой они закрывались. Чтобы от!
крыть нужный документ, просто выберите его имя в меню.

4.3.

Сохранение

Чтобы сохранить документ на диске, вызовите команду

Файл — Сохранить

Документ будет автоматически сохранен в той же папке и в том же файле, что и в про!
шлый раз. Другими словами, файл, созданный при предыдущем сохранении документа,
будет заменен новым файлом, содержащим документ в том виде, в котором он был на
момент сохранения.

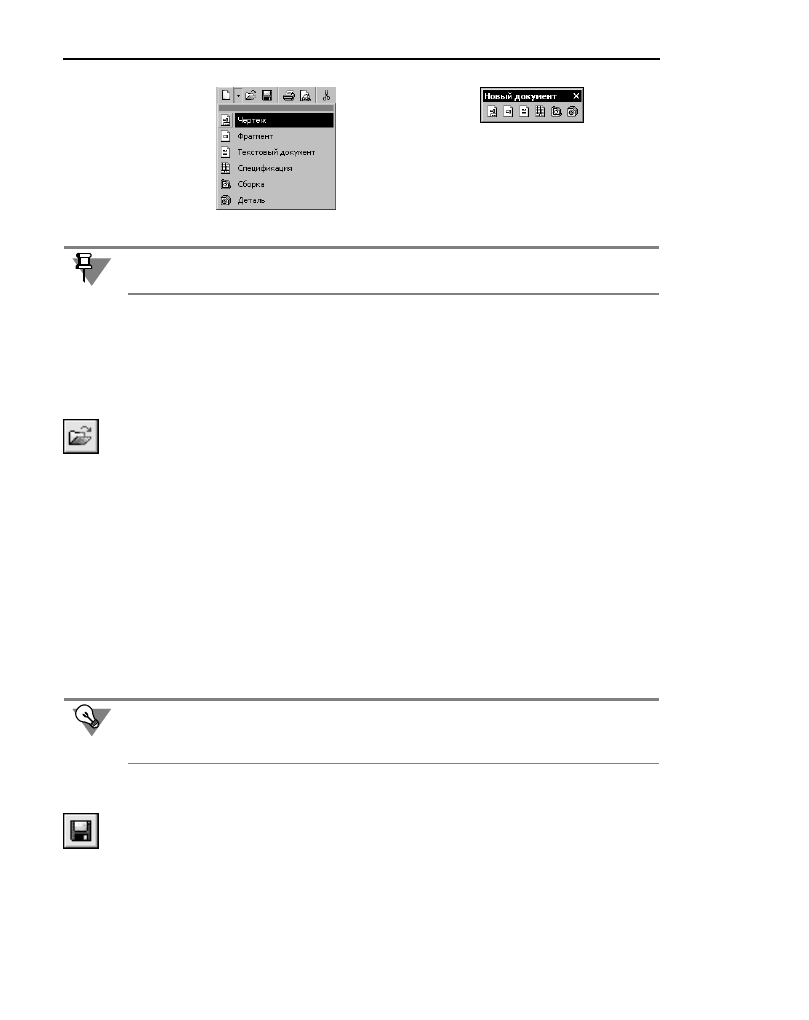

Рис. 4.2.

Рис. 4.3.

Обратите внимание на отличие панели

Новый документ

от остальных инструменталь!

ных панелей: состав и порядок кнопок на ней изменить невозможно.

Количество последних открывавшихся документов, имена которых отображаются в ме!
ню

Файл

, можно настроить. Для этого вызовите команду

Сервис — Параметры... —

Система — Общие — Показ имен файлов

Глава 4. Приемы работы с документами

При необходимости вы можете сохранить документ под другим именем или в другой
папке (см. раздел 4.3.2).

Возможно также сохранение документа в качестве шаблона (см. раздел 4.6 на с. 58).

4.3.1.

Сохранение документа в первый раз

Для сохранения документа вызовите команду

Файл — Сохранить

На экране появится диалог сохранения файла. Укажите в нем папку, в которую требуется
записать документ, введите имя файла и нажмите кнопку

Сохранить

По умолчанию предлагается расширение файла, соответствующее типу документа.

Если вы попытаетесь сохранить документ в уже существующем файле, на экран будет
выдан дополнительный запрос для подтверждения перезаписи (замены старого доку!
мента новым).

После закрытия диалога сохранения файла на экране появляется диалог информации о
документе (4.5 на с. 55).

4.3.2.

Сохранение документа под другим именем

Иногда требуется сохранить документ после его редактирования, оставив неизменной
старую редакцию файла. В этом случае применяется сохранение документа под другим
именем или в другом месте на диске.

Вызовите команду

Файл — Сохранить как...

Дальнейшие действия аналогичны сохранению документа в первый раз (см. раздел
4.3.1). Отличие в том, что диалог информации о документе не появляется.

4.3.3.

Сохранение всех документов

Чтобы сохранить сразу все открытые документы, вызовите команду

Файл — Сохра

нить все

При сохранении документов, которые записываются на диск впервые, на экране будет
отображаться диалог, в котором следует задать имя файла и папку для записи. После за!
крытия этого диалога на экране будет появляться диалог информации о документе.

4.3.4.

Настройка умолчательного имени файла

Имя, которое будет по умолчанию предлагаться при первом сохранении файла, можно
настроить. Настройка производится в диалоге (рис. 4.4), вызываемом командой

Сервис — Параметры... — Новые документы — Имя файла по умолчанию

Элементы управления диалога представлены в таблице 4.1.

Не рекомендуется изменять без крайней необходимости умолчательное расширение у
имени файла документа, так как впоследствии это сильно затруднит поиск файла (он не
будет отображаться в списке документов данного типа в диалоге открытия файла).

Аскон КОМПАС-3D. Руководство по библиотекам - часть 76
