КОМПАС3D V10. Руководство пользователя

22

Комплект поставки КОМПАС3D V10

Установочный комплект состоит из трех частей.

Базовая часть комплекта КОМПАС3D V10 (далее — Базовый комплект). Она включает в
себя полный набор программ системы КОМПАС, средства разработки и некоторые биб
лиотеки.

Машиностроительная конфигурация для КОМПАС3D V10 (далее — Машиностроитель
ная конфигурация). Она включает в себя служебные файлы и библиотеки, необходимые
для использования КОМПАС3D в машиностроительном проектировании.

Строительная конфигурация для КОМПАС3D V10 (далее — Строительная конфигура
ция). Она включает в себя служебные файлы и библиотеки, необходимые для использо
вания КОМПАС3D в промышленностроительном проектировании.

Установка КОМПАС3D на компьютер

Установка КОМПАС3D на компьютер производится в следующем порядке.

1. Установка Базового комплекта. На этом же этапе производится автоматическая установ

ка драйвера аппаратной защиты.

2. При необходимости — установка Строительной и/или Машиностроительной конфигура

ции.

3. Установка ключа аппаратной защиты в USBпорт вашего компьютера.

Требования к аппаратным средствам

КОМПАС3D V10 предназначен для использования на персональных компьютерах типа
IBM PC, работающих под управлением русскоязычной (локализованной) либо корректно
русифицированной 32 или 64разрядной версии операционных систем MS Windows
2000/XP/Vista.

Минимально допустимые уровни ОС:

Windows 2000 SP2,

Windows XP SP1,

Windows Vista.

Минимально возможная конфигурация компьютера для

установки

 и

запуска

 системы:

процессор Pentium III с тактовой частотой 800 МГц;

оперативная память 512 Мб;

графический адаптер SVGA с видеопамятью 32 Мб;

привод DVDROM;

свободное пространство на жестком диске не менее 500 Мб;

манипулятор «мышь».

При получении бумажных копий документов могут использоваться любые модели при
нтеров и плоттеров, для которых имеются драйверы, разработанные к установленной на
вашем компьютере версии Windows.

23

Введение

Копирование файлов на жесткий диск

Чтобы установить Базовый комплект на жесткий диск вашего компьютера, выполните
следующие действия.

1. Запустите Windows.

2. С дистрибутивного диска КОМПАС!3D V10 запустите файл

Setup.exe

 из папки

KOMPAS

3D_V10\KOMPAS3D

.

3. Следуйте запросам программы установки.

4. Если вам по какой!то причине потребуется прервать установку системы, не дожидаясь

ее нормального завершения, нажмите кнопку

Отмена

.

После завершения копирования Базового комплекта на диск программа установки авто!
матически создаст группу с указанным именем (по умолчанию создается группа с име!
нем

АСКОН\КОМПАС3D V10

) и разместит в ней пиктограммы для запуска отдельных

компонент Базового комплекта.

После установки Базового комплекта можно приступать к установке конфигураций. Вы
можете установить одну или обе конфигурации. Порядок установки конфигураций не
имеет значения.

Чтобы установить конфигурацию, выполните следующие действия.

1. Запустите с дистрибутивного диска файл

Setup.exe

, соответствующий нужной конфигу!

рации.

Файл

Setup.exe

 для установки Машиностроительной конфигурации находится в папке

KOMPAS3D_V10\MCAD

.

Файл

Setup.exe

 для установки Строительной конфигурации находится в папке

KOMPAS

3D_V10\AEC

.

2. Далее следуйте запросам программы установки.

Выбрав тип установки

Выборочная

, вы сможете указать в диалоговом окне те из вхо!

дящих в конфигурацию библиотек, которые вы хотите установить на компьютер.

Чтобы применить профиль, соответствующий устанавливаемой конфигурации, включи!
те опцию

Применить машиностроительные/строительные настройки

. Если опция

включена, то после установки конфигурации КОМПАС!3D будет настроен для использо!

При подборе конфигурации следует иметь в виду, что требования к компьютеру возрас!
тают с увеличением сложности задач (насыщенности чертежей, сложности сборок).

Скорость работы КОМПАС!3D на конкретном компьютере зависит также от характерис!
тик отдельных его комплектующих (процессора, оперативной памяти и др.). За инфор!
мацией об оптимальных вариантах конфигурации компьютера вы можете обратиться к
вашему поставщику.

Установка конфигураций при отсутствии на компьютере установленного Базового комп!
лекта невозможна.

КОМПАС3D V10. Руководство пользователя

24

вания соответствующей системы стандартов. Например, после применения машино!
строительных настроек новые чертежи будут оформляться по ГОСТ 2!104!2006, а после
применения строительных настроек — по ГОСТ 21.101!97 Ф3.

3. Если вам по какой!то причине потребуется прервать установку конфигурации, не дожи!

даясь ее нормального завершения, нажмите кнопку

Отмена

.

При установке конфигураций файлы автоматически размещаются в папках, созданных
при установке Базового комплекта.

Установка ключа аппаратной защиты

Установка ключа в USB!порт производится простой вставкой ключа в гнездо порта.

Никаких дополнительных действий (для задания номера порта, параметров обмена и
т.п.) выполнять не нужно, так как системы КОМПАС автоматически проверяют, установ!
лен ли ключ на компьютере.

Почему необходимо зарегистрировать вашу копию КОМПАС3D

При приобретении дистрибутива КОМПАС!3D вы получаете также карту пользователя.
Пожалуйста, заполните эту карту и вышлите ее в ЗАО АСКОН (конверт для пересылки
прилагается). Зарегистрировавшись, вы станете официальным пользователем систем
КОМПАС и получите благодаря этому следующие преимущества:

Вы сможете пользоваться всеми видами услуг технической поддержки программных
продуктов КОМПАС, которые предоставляет наша фирма («горячая» телефонная линия,
факс, электронная почта, обычная почта).

Вы будете получать приглашения на семинары и выставки, регулярно проводимые ком!
панией АСКОН для своих пользователей.

Вам будет высылаться информация о наших новых программных продуктах или моди!
фикациях, поэтому вы сможете получить их для тестирования или стать первыми поль!
зователями.

Как пользоваться этим Руководством

Мы надеемся, что знакомство с описанием работы в КОМПАС!3D будет полезным как
для начинающих пользователей, так и для тех, кто уже знаком с предыдущими версиями
системы (3.Х и 4.Х, работающими в среде MS DOS, а также 5.Х и старше, работающих в
среде Windows).

Конструктору, впервые приступающему к созданию чертежей с помощью системы авто!
матизированного проектирования, можно рекомендовать сначала получить основные
знания о компьютере и операционной системе Windows. Содержание настоящего Руко!

Текущий профиль можно сменить во время работы с КОМПАС!3D при помощи команды

Сервис

—

Профили...

.

Не имеет смысла устанавливать не оплаченные вами модули, библиотеки или приложе!
ния: так как лицензии для них не предусмотрены, работать они не будут.

25

Введение

водства рассчитано на то, что у пользователя уже имеются первоначальные знания и на!
выки работы с Windows, как!то: работа с меню, окнами, диалогами, элементами управ!
ления, содержащимися в диалогах и т.п.

Первый том Руководства содержит сведения об интерфейсе системы, общих приемах
работы, а также подробное описание команд создания и редактирования объектов гра!
фических документов. Во втором томе рассказано о создании чертежей и текстовых до!
кументов, описан порядок вывода документов на печать, а также сервисные функции.
Третий том посвящен трехмерному моделированию в системе КОМПАС!3D.

Опытный пользователь, знакомый с Windows и системами САПР, может не изучать Ру!
ководство с самого начала, а выбрать только те главы, в которых содержится описание
интересующей его возможности или конкретных особенностей выполнения той или
иной операции.

Условности и сокращения

В целях сокращения текста для описания выбора команд из меню использована следу!
ющая схема:

Название пункта Главного меню — Название группы команд

 (если

есть)

— Название команды

.

Например, если в описании команды написано «...вызовите команду

Выделить —

Слой — Указанием

...», это означает, что необходимо выполнить такую последователь!

ность действий.

1. Выбрать в Главном меню пункт

Выделить

.

2. В появившемся списке команд меню

Выделить

 выбрать группу

Слой

.

3. В появившемся списке способов выделения слоев выбрать команду

Указанием

.

Похожая схема используется для описания процесса настройки:

Сервис —

Параметры... — Название вкладки настроечного диалога — Название раздела

(группа объектов настройки)

— Название подраздела

(подгруппа объектов настрой!

ки).

Например, если в тексте сказано: «...вызовите команду

Сервис — Параметры — Новые

документы — Графический документ — Стрелка взгляда

...», то это означает, что

необходимо выполнить такую последовательность действий.

1. Выбрать в Главном меню пункт

Сервис

.

2. В появившемся списке команд меню

Сервис

 выбрать команду

Параметры...

.

3. В появившемся диалоге активизировать вкладку

Новые документы

.

4. В списке объектов настройки (он находится в левой части вкладки) развернуть раздел

Графический документ

.

5. Выделить пункт

Стрелка взгляда

.

Если для вызова описываемой команды можно использовать кнопку, то изображение
этой кнопки помещается на левом поле абзаца. Если в тексте упоминается какая!либо
кнопка, пиктограмма, курсор и т.д., соответствующее изображение также помещается на
левом поле.

Названия клавиш клавиатуры заключены в угловые скобки и выделены курсивом. Ком!
бинации клавиш записываются с помощью знака «плюс», например,

<Ctrl> + <F6>

. Такая

КОМПАС3D V10. Руководство пользователя

26

запись означает, что следует нажать клавишу

<Ctrl>

, затем, не отпуская ее, — клавишу

<F6>

.

Замечания, советы и особенно важные сведения выделены горизонтальными линейка!
ми и отмечены следующими значками:

— Замечание,

— Совет,

— Внимание!

Новые возможности

В данном разделе перечислены возможности чертежно!графического редактора, текс!
тового процессора, режима предварительного просмотра, общие усовершенствования и
доработки пользовательского интерфейса, появившиеся в КОМПАС!3D V10.

Поддержка стандарта Юникод. Юникод — это стандарт кодирования символов, позво!
ляющий представить знаки практически всех письменных языков.

Для обеспечения возможности использования Юникод!шрифтов полностью перерабо!
тан диалог выбора символа



(см. Том II, рис. 68.17 на с. 217).

Команда

Заливка

, предназначенная для создания заливок различных типов (см.

раздел 20.3 на с. 168).

Команда

Изображение из вида другого чертежа

, предназначенная для вставки ви!

дов из других чертежей (см. Том II, главу 55).

Диалог управления фрагментами заменен

Менеджером вставок видов и фрагмен

тов

 (см. Том II, раздел 53.6 на с. 125).

Пользователь может гасить или делать видимыми слои вставки вида, используя Менед!
жер документа (см. Том II, раздел 53.7.2 на с. 130).

Вставки видов и фрагментов отображаются в Дереве чертежа (см. Том II, раздел 53.7.1
на с. 129).

Команда

Удлинить до ближайшего объекта

, позволяющая продолжать геометричес!

кие примитивы (см. раздел 37.4 на с. 353).

В связи с появлением в модели новых объектов, передаваемых в чертеж (элементов
оформления и тел в сборках), перекомпонована и дополнена настройка параметров ас!
социативных видов:

новые опции на вкладке

Объекты

 Панели свойств и новая вкладка —

Элементы

оформления

 (см. Том II, рис. 50.6 на с. 90 и 50.7 на с. 90),

новые опции и вкладка

Элементы оформления

 в диалоге настройки парамет!

ров вида (см. Том II, раздел. 50.4 на с. 92).

Возможность вставки ссылок в ячейки основной надписи чертежа. При вставке ссылки
в ячейку «Масштаб» по умолчанию предлагается создание ссылки на масштаб вида.

В диалоге настройки параметров вида появилась опция

Создавать ссылку на масштаб

вида в основной надписи

(см. Том II, рис. 50.9 на с. 93). Если она включена, то после

того, как пользователь создаст в чертеже первый вид, в ячейку «Масштаб» основной
надписи будет автоматически вставлена ссылка на масштаб этого вида.

Возможность копирования слоев и групп слоев между видами в Менеджере документа
(см. Том II, раздел 46.5 на с. 48).

27

Введение

В командах создания объектов, требующих ввода радиуса (

Окружность

Дуга

Много

угольник

 и другие команды) на Панель свойств добавлена группа переключателей

Па

раметр

. Она позволяет указать, какой параметр окружности будет введен — диаметр

или радиус.

Имя КОМПАС!документа, предлагаемое при первом сохранении, можно настроить (см.
раздел 4.3.4 на с. 53).

Команда

Выровнять размерные линии

, предназначенная для выравнивания вдоль

прямой размерных линий линейных размеров и выравнивания радиусов размерных ли!
ний угловых размеров



(см. раздел 23.6 на с. 196).

На стрелки взгляда и линии разреза/сечения можно накладывать связи и ограничения.
Например, стрелка взгляда может быть параллельна отрезку, сегменты линии разреза
могут быть вертикальными, горизонтальными или перпендикулярными друг другу. При
работе в параметрическом режиме связи и ограничения на стрелки взгляда и линии раз!
реза/сечения накладываются автоматически.

Команда

Рисунок

, предназначенная для вставки в текст или таблицу изображение из

растрового файла формата BMP, PCX, DCX, JPEG или TIFF (см. Том II, раздел 68.10.8 на
с. 220).

Список

Стиль текста

 на вкладке

Формат

 Панели свойств расширяет возможности ра!

боты со стилями текстов (см. Том II, раздел. 68.6.1 на с. 208).

Названия шрифтов в списке

Шрифт

 отображаются с использованием начертания сим!

волов, определяемого соответствующими шрифтами.

Усовершенствована работа с таблицами.

Появилась возможность копирования диапазона ячеек (см. Том II, раздел. 72.1.6
на с. 264).

При перемещении и копировании таблицы в графическом документе теперь отоб!
ражаются не только видимые, но и невидимые (выключенные) границы ячеек.

Файлы заданий на печать, позволяющие хранить данные для режима предварительного
просмотра — имена документов, параметры их размещения на поле вывода, настройки
параметров вывода, сведения об устройстве вывода (см. Том II, раздел 79.10 на с. 318).

При первоначальном наполнении и обновлении и Менеджера теперь можно использо!
вать несколько файлов

*.lms

.

Новые команды управления содержимым Менеджера библиотек:

Обновить Менед

жер библиотек

 и

Очистить Менеджер библиотек

 (см. Том II, табл. 77.1 на с. 295).

Список

Цветовая схема

 и опция

Расширенные всплывающие подсказки

 в диалоге

Вид приложения

 расширяют возможности настройки интерфейса (см. раздел 1.4 на

с. 38).

Техническая поддержка и сопровождение

При возникновении каких!либо проблем с установкой и эксплуатацией систем КОМПАС,
а также с работой ключей аппаратной защиты, рекомендуется придерживаться такой
последовательности действий.

КОМПАС3D V10. Руководство пользователя

28

1. Обратитесь к документации по системе и попробуйте найти сведения об устранении воз

никших неполадок.

2. Обратитесь к интерактивной Справочной системе.

3. По возможности обратитесь к Интернетстранице Службы технической поддержки

ЗАО АСКОН, содержащей ответы на часто возникающие у пользователей вопросы.

Страница Службы технической поддержки в Интернет:

http://support.ascon.ru

4. Если указанные источники не содержат рекомендаций по возникшей проблеме, прибег

ните к услугам технического персонала вашего поставщика программных продуктов
КОМПАС (регионального дилера).

Адрес и телефон регионального дилера:

____________________________________

____________________________________

____________________________________

____________________________________

____________________________________

____________________________________

5. В том случае, если специалисты вашего поставщика не смогли помочь в разрешении

проблемы, свяжитесь непосредственно с офисами компании АСКОН.

СанктПетербург

Телефон

(812) 7033933, 7033934

Emаil: support@ascon.ru

Для корреспонденции:

198095, СанктПетербург, а/я 107, АСКОН

Страница АСКОН в Интернет:

httр://www.аscon.ru

Москва

Многоканальный телефон/факс

(495) 7847492

Для корреспонденции:

127106, Москва, Алтуфьевское ш., д.1/7,
БетаЦентр, оф. 114

Прямая техническая поддержка

Emаil: support@kompas.kolomna.ru

Перед обращением подготовьте, пожалуйста, подробную информацию о возникшей си
туации и ваших действиях, приведших к ней, а также о конфигурации используемого
компьютера и периферийного оборудования.

Часть I

Общие сведения

30

Глава 1.

Интерфейс системы

КОМПАС!3D — это стандартное приложение Windows. Поэтому рабочий экран, который
вы видите после запуска системы и загрузки документа, практически не отличается по
своему внешнему виду от окон других приложений (рис. 1.1).

Описание элементов интерфейса КОМПАС!3D представлено в таблице 1.1.

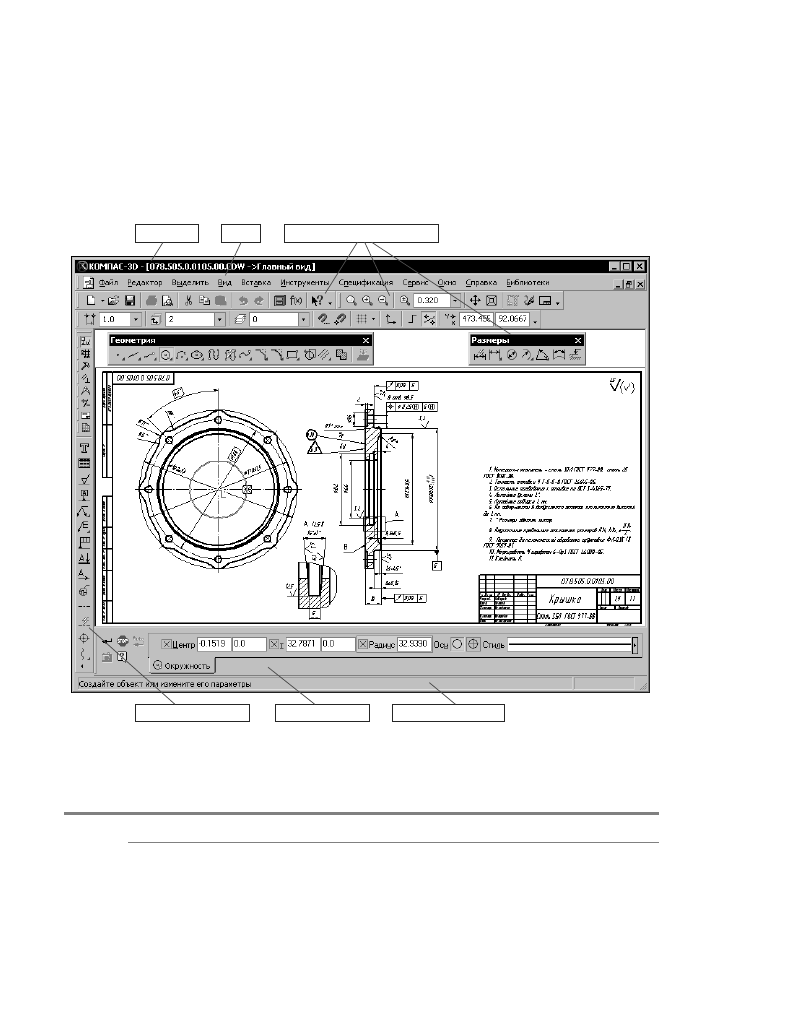

Рис. 1.1.  Элементы интерфейса КОМПАС3D

Табл. 1.1.  Элементы интерфейса КОМПАС3D

Название

Описание

Заголовок

Содержит название, номер версии системы, имя текущего
документа

*

, кнопку системного меню, а также кнопки управления

окном системы.

Меню

Компактная панель

Заголовок

Инструментальные панели

Панель свойств

Строка сообщений

31

Глава 1. Интерфейс системы

Заголовок и Главное меню системы постоянно присутствуют на экране. Отображением
остальных элементов интерфейса управляет пользователь. Команды включения и от!
ключения элементов экрана расположены в меню

Вид — Панели инструментов

.

1.1.

Управление состоянием панелей и окон

Панель свойств, Окно работы с переменными, Менеджер библиотек, окно

Свойства

, Де!

рево документа и Дополнительное окно Дерева (далее — «панель») могут отображаться
на экране в одном из двух состояний: «плавающем» или зафиксированном.

Чтобы зафиксировать панель рядом с какой!либо границей окна, «перетащите» ее за за!
головок к этой границе. Чтобы вернуть панель в «плавающее» состояние, выполните об!
ратное действие — «перетащите» ее в направлении центра окна.

Главное меню

Служит для вызова команд системы. Содержит названия страниц
меню. Состав Главного меню зависит от типа текущего документа и
режима работы системы.

Инструменталь
ные панели

Содержат кнопки вызова команд системы.

Компактная
панель

Содержит несколько инструментальных панелей и кнопки
переключения между ними (подробнее — см. раздел 1.3 на с. 37).
Состав компактной панели зависит от типа активного документа.

Окно работы
с переменными

В графических документах служит для работы с переменными и
уравнениями, в документах!моделях — для работы с переменными
и выражениями (подробнее — см. Том II, главу 59).

Менеджер
библиотек

Служит для работы с КОМПАС!библиотеками. Подробнее о
Менеджере библиотек рассказано в главе 77,Том II.

Панель свойств

Служит для настройки объекта при его создании или
редактирования (подробнее — см. раздел 1.2 на с. 33).

Строка
сообщений

Содержит сообщения системы, относящиеся к текущей команде
или элементу рабочего окна, на который указывает курсор.

Дерево
документа

Отражает порядок создания модели (чертежа) и связи между ее
элементами и компонентами. Может располагаться только внутри
окна документа (подробнее — см. Том II, раздел 50.1 на с. 83,
Том III, раздел 84.3 на с. 33).

* Чтобы выбрать вариант отображения имени файла — полное или корот!

кое, вызовите команду

Сервис — Параметры... — Система — Общие —

Отображение имен файлов

.

Табл. 1.1.  Элементы интерфейса КОМПАС3D

Название

Описание

Часть I.

Общие сведения

32

Панель, зафиксированная около вертикальной — левой или правой — границы окна,
может автоматически сворачиваться к этой границе. Это позволяет более эффективно
использовать рабочее поле: если работа с панелью не ведется, она автоматически исче!
зает с экрана, а на границе окна остается «корешок» панели с названием. Чтобы вернуть
панель на экран и продолжить работу с ней, следует поместить курсор в область «кореш!
ка».

Для управления состоянием панели служат команды контекстного меню ее заголовка
(табл. 1.2).

Для быстрого переключения между «плавающим» и зафиксированным состоянием па!
нели можно дважды щелкнуть по ее заголовку.

Для фиксации Панели свойств рядом с нужной границей окна можно также воспользо!
ваться командами

Размещение — Вверху/Внизу/Слева/Справа

 из контекстного

меню Панели.

Окно

Свойства

 может быть зафиксировано только рядом с вертикальной границей ок!

на.

Если Панель свойств зафиксирована горизонтально (у верхней или нижней границы ок!
на), то роль заголовка играет рельефная вертикальная линия у левого края Панели
(см. рис. 1.1 на с. 30).

Табл. 1.2.  Команды управления состоянием панели

Название

Описание

Плавающая

Позволяет перевести зафиксированную панель в «плавающее»
состояние. Если включено автоматическое сворачивание панели,
то команда

Плавающая

 недоступна.

Зафиксированная

Позволяет перевести «плавающую» панель в зафиксированное
состояние. Если включено автоматическое сворачивание панели,
то команда

Зафиксированная

 недоступна.

33

Глава 1. Интерфейс системы

1.2.

Панель свойств

Панель свойств (рис. 1.2) служит для управления процессом выполнения команды.

Включение и отключение Панели свойств производится командой

Вид — Панели

инструментов — Панель свойств

.

Свернуть

Позволяет включить автоматическое сворачивание
зафиксированной панели. Чтобы отключить автоматическое
сворачивание, вызовите команду повторно.
Сворачиванием зафиксированной панели можно управлять также с
помощью кнопки

Фиксация

, расположенной в заголовке панели.

Изображение на кнопке после нажатия изменяется, что является
индикацией режима автоматического сворачивания:

 — автоматическое сворачивание панели включено,

 — автоматическое сворачивание панели выключено.

Закрыть

Позволяет закрыть панель.
После закрытия панели она исчезает с экрана. Чтобы вернуть ее,
необходимо вызвать команду отображения панели на экране.

Табл. 1.2.  Команды управления состоянием панели

Название

Описание

Если в диалоге выбора вида приложения (см. табл. 1.6 на с. 42) включена опция
Microsoft ® Visual Studio® 2005 ("Whidbey"), то в заголовках зафиксированных панелей
появляется специальная кнопка

Состояние

, вызывающая меню с командами управле!

ния состоянием.

Рис. 1.2.  Пример Панели свойств

«Корешок»
вкладки

Вкладка

Элементы
управления

Панель
специального
управления

Заголовок

Часть I.

Общие сведения

34

1.2.1.

Работа с Панелью свойств

В зависимости от объекта, с которым ведется работа, или текущего процесса Панель
свойств может иметь одну или несколько вкладок с элементами управления.

Существует два способа переключения между вкладками:

щелчок мышью по «корешку» вкладки (рис. 1.2),

выбор названия вкладки из контекстного меню Панели свойств.

Вкладки Панели свойств содержат элементы управления различного вида: поля ввода,
раскрывающиеся списки, счетчики, опции, переключатели и группы переключателей,
панели и др.

Работа с ними аналогична работе с подобными элементами в других приложениях
Windows.

Так, например, чтобы начать ввод в поле параметра на Панели свойств, щелкните в нем
левой кнопкой мыши. Другим способом доступа к полю является нажатие клавиши

<ALT>

 и клавиши!акселератора (клавиши с символом, подчеркнутым в названии пара!

метра). Например, чтобы активизировать поле для ввода угла наклона отрезка, необхо!
димо нажать комбинацию клавиш

<ALT>

+

<У>

.

Для работы с элементами управления Панели свойств можно использовать клавиатуру.
Основные действия и используемые для их выполнения клавиши представлены в табли!
це 1.3.

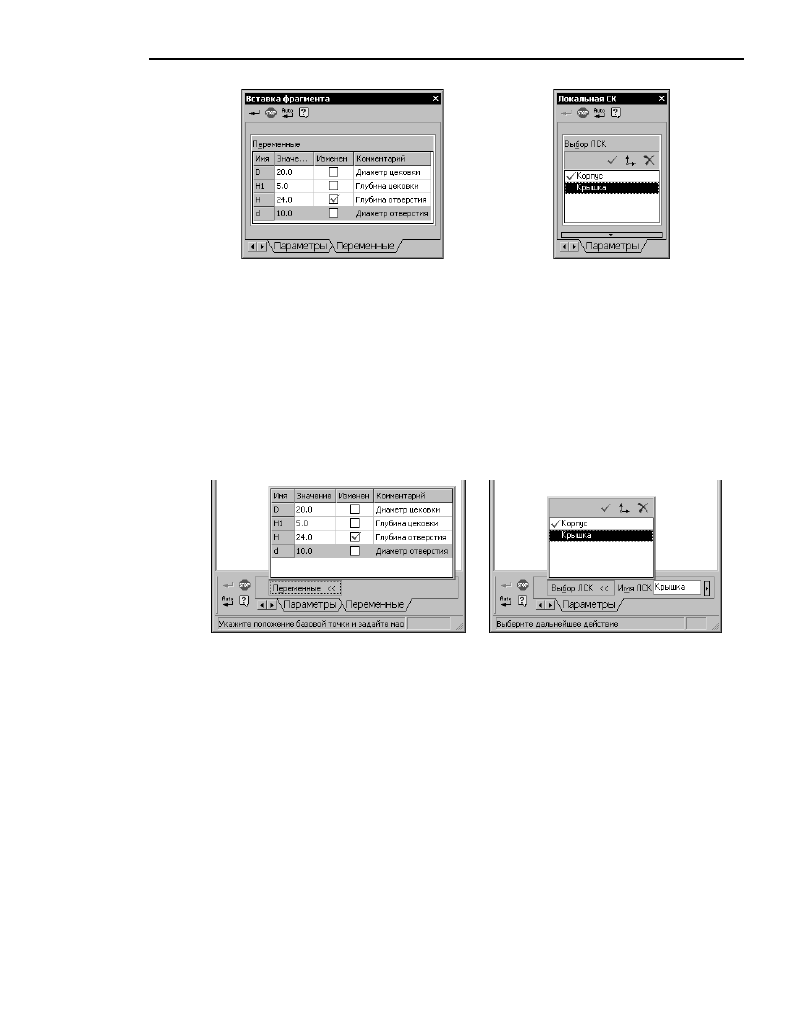

Приемы использования каждого элемента подробно рассматривать не будем. Остано!
вимся только на несколько нетипичном элементе управления — панели. Она представ!
ляет собой список или таблицу параметров. В некоторых случаях панель может быть
разделена на несколько областей. Иногда она включает кнопки для управления располо!
женными на ней параметрами. Примеры элементов управления описанного типа приве!
дены на рисунке 1.3.

Табл. 1.3.  Клавиатурные комбинации, используемые при работе с Панелью свойств

Действия

Клавиши

Переход от одного
элемента управления к другому

<Tab>

 (в прямом направлении)

<Shift>+<Tab>

 (в обратном направлении)

Перебор значений списка

<

>

<

>

Перебор переключателей в группе

<

>, <

>

Активизация переключателя,
на котором находится фокус

*

<Пробел>

* Фокус — выделение переключателя. Отображает!

ся в виде пунктирной рамки вокруг пиктограммы
на переключателе.

35

Глава 1. Интерфейс системы

Особенность работы с этими элементами управления заключается в следующем.

Если Панель свойств «прикреплена» к вертикальной границе окна системы или находит!
ся в «плавающем» состоянии, то элемент управления

панель

 постоянно доступен на со!

держащей его вкладке, как это показано на рис. 1.3.

Если же Панель свойств «прикреплена» к нижней границе окна системы, то для доступа
к элементу управления

панель

 необходимо нажать одноименную кнопку (рис. 1.4). Пов!

торное нажатие на эту кнопку отключает отображение

панели

.

а)

б)

Рис. 1.3.  Элемент управления панель:

а) панель внешних переменных параметрического фрагмента

б) панель выбора локальной системы координат

Рис. 1.4.  Доступ к элементу управления панель

при горизонтальном расположении Панели свойств

Часть I.

Общие сведения

36

1.2.2.

Настройка оформления Панели свойств

Чтобы настроить оформление Панели свойств, вызовите команду

Сервис – Парамет

ры... – Система – Экран – Панель свойств

.

На экране появится диалог настройки Панели свойств (рис. 1.5). Элементы управления
этого диалога описаны в таблице 1.4.

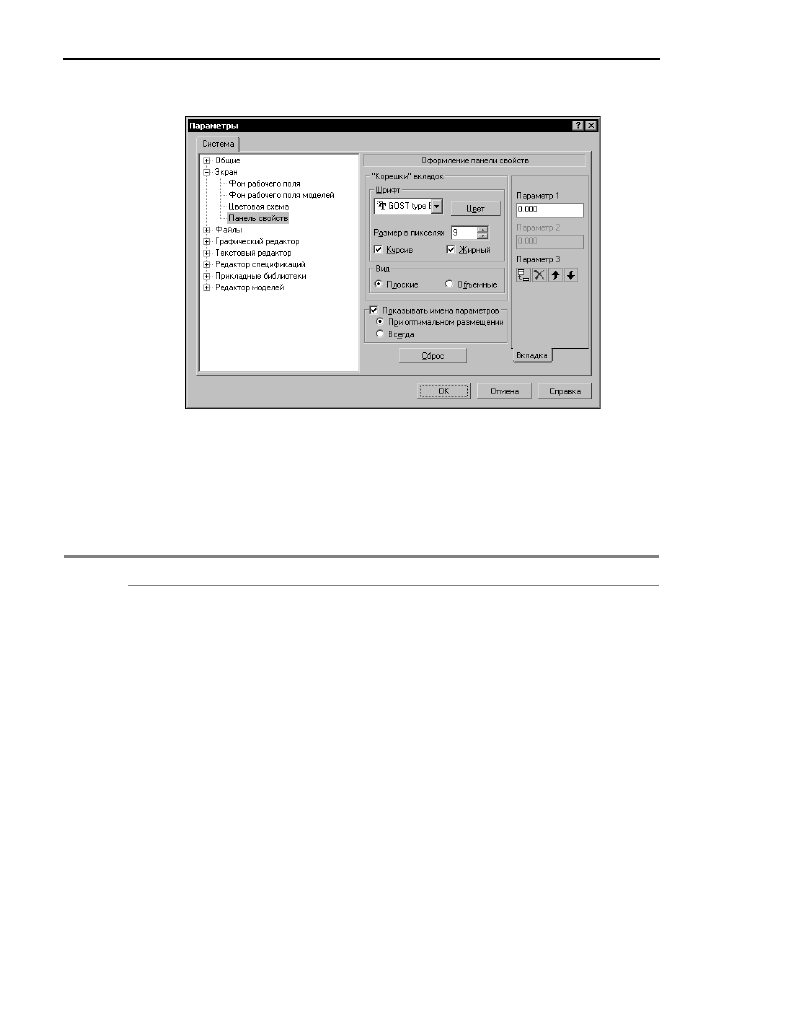

Рис. 1.5.  Диалог настройки оформления Панели свойств

Табл. 1.4.  Диалог настройки оформления Панели свойств

Элемент

Описание

«Корешки»
вкладок

Группа элементов, позволяющая настроить внешний вид
«корешков» вкладок и надписей на них.

Вид

Варианты отображения «корешков» вкладок.
При выборе варианта

Объемные

:

кроме надписей на «корешках» будут отображаться пик!
тограммы, символизирующие назначение вкладок,

ширина «корешков» будет изменяться в соответствии с
шириной Панели свойств, благодаря чему отпадает не!
обходимость в прокрутке «корешков».

При выборе варианта

Плоские

 на «корешках» будут отображаться

лишь надписи, а ширина «корешков» меняться не будет.

Показывать
имена
параметров

Опция, включение которой означает, что рядом с элементами
управления будут отображаться их названия.
Если эта опция активна, можно выбрать вариант отображения имен
параметров.

37

Глава 1. Интерфейс системы

Если Панель свойств находится на экране, то указанный диалог можно вызвать коман!
дой

Оформление Панели свойств...

 из ее контекстного меню.

Кроме того, вы можете настроить оформление отдельных элементов Панели свойств,
воспользовавшись командами контекстного меню

Показывать имена параметров

, а

также

Вид корешков вкладок

.

1.3.

Компактные панели

Если вы имеете опыт работы в системе КОМПАС!3D 5.Х, то использование Компактной
инструментальной панели (рис. 1.6) в следующих версиях КОМПАС!3D не вызовет у вас
никаких затруднений.

Активизация Инструментальных панелей производится с помощью кнопок переключе!
ния.

Вы можете изменять состав Компактной панели. Рядом с кнопками переключения нахо!
дятся маркеры перемещения. Чтобы извлечь из Компактной панели какую!либо Инстру!
ментальную панель, «перетащите» соответствующий ей маркер мышью за пределы Ком!
пактной панели.

Отпустите кнопку мыши. На экране появится выбранная Инструментальная панель. Со!
ответствующая ей кнопка переключения на Компактной панели исчезнет.

Любые Инструментальные панели, кроме панелей

Стандартная

Вид

Текущее состо

яние

, а также компактных панелей, можно объединить в пользовательскую компактную

панель.

Для этого нажмите и удерживайте клавишу

<Alt>

, а затем «перетащите» мышью за заго!

ловок одну панель на другую. Когда во время наложения панелей рядом с курсором по!
явится знак «+», отпустите кнопку мыши, а затем — клавишу

<Alt>

. Будет сформирована

Сброс

Кнопка, позволяющая восстановить умолчательные параметры
отображения Панели свойств.

Окно просмотра

Окно, в котором отображается внешний вид настраиваемых
объектов. Все сделанные изменения немедленно показываются в
этом окне.

Табл. 1.4.  Диалог настройки оформления Панели свойств

Элемент

Описание

Рис. 1.6.  Компактная панель при работе с графическим документом

Кнопки вызова
команд активной панели

Маркеры перемещения
инструментальных панелей

Кнопки переключения
между панелями















содержание      ..     73      74      75      76     ..
