Аскон КОМПАС-3D. Руководство по библиотекам - часть 49

Библиотека проектирования металлических опор. Руководство пользователя

Если при вводе параметров сегмента вы заметили ошибку в геометрии предыдущих сег!
ментов, ее можно исправить, не выходя из команды построения геометрической схемы.
Для этого выйдите из диалога параметров сегмента любым из указанных способов.

▼

Подтвердите создание сегмента, параметры которого редактируются.

или

▼

Откажитесь от создания сегмента, параметры которого редактируются.

Вызовите команду

Параметры решетки

модуля

Создание опоры

В появившемся диалоге (рис. 2.4) вы можете изменить раз!
меры верхнего и/или нижнего основания опоры, а также уда!
лить сегмент или отредактировать его параметры (например,
изменить количество шпренгелей).

Для того чтобы изменить размер основания опоры, введите
в соответствующее поле диалога нужное значение и нажмите
кнопку

Применить

. Схема в окне КОМПАС!3D будет пере!

строена с учетом указанного размера основания. Если ре!
зультат перестроения вас устроит, нажмите кнопку

для

подтверждения изменения схемы. Для отказа от введенного
значения нажмите кнопку

Отмена

Для того чтобы удалить сегмент, выделите его в перечне сегментов. Выделенный сег!
мент будет подсвечен на схеме. Нажмите кнопку

Удалить

Для того чтобы отредактировать параметры сегмента, выделите его в перечне сегмен!
тов. Выделенный сегмент будет подсвечен на схеме. Нажмите кнопку

Редактировать

или дважды щелкните мышью на сегменте в списке.

На экране появится диалог параметров сегмента. Измените в нем параметры сегмента
(например, увеличьте его высоту) и нажмите кнопку

. Нажмите кнопку

Применить

диалога редактирования параметров решетки. Схема в окне КОМПАС!3D будет перестро!
ена с учетом изменения параметров сегмента. Если результат перестроения вас устроит,
нажмите кнопку

для подтверждения изменения схемы. Для отказа от перестроения

нажмите кнопку

Отмена

После того как фантом схемы cформирован, вызовите в окне

Создание опоры

коман!

ду

Создать геометрию

для подтверждения построения (окончательной фиксации схе!

мы). Для отказа от построения вызовите в окне

Создание опоры

команду

Отмена

Созданная схема состоит из отдельных отрезков. Библиотека не объединяет их в макро!
элемент. Порядок дальнейшей работы с этими отрезками (редактирование, удаление)
точно такой же, как для отрезков, построенных при помощи команд чертежно!графичес!
кого редактора системы КОМПАС!3D.

Иногда при ручном задании положения шпренгелей в сегменте их изображение выходит
за пределы сегмента или искажается. Если параметры шпренгелей рассчитаны правиль!
но, то при построении следующих сегментов изображение шпренгелей «выравнивается»
за счет изменения наклона боковых сторон схемы.

Рис. 2.4. Диалог редактирования

параметров решетки

Глава 2. Формирование геометрической схемы конструкции

Бывает, что ошибку в схеме проще исправить по окончании построения. Например, при
создании сегмента типа С вы забыли включить построение верхней горизонтали. Под!
твердите создание схемы. Затем постройте недостающую риску при помощи команды

Отрезок

. Это построение потребует меньше времени, чем обращение к редактированию

сегмента в процессе построения схемы.

Таким же образом (при помощи команд построения графических объектов) схему мож!
но дополнить, если не все типы ее сегментов есть в библиотеке проектирования метал!
локонструкций.

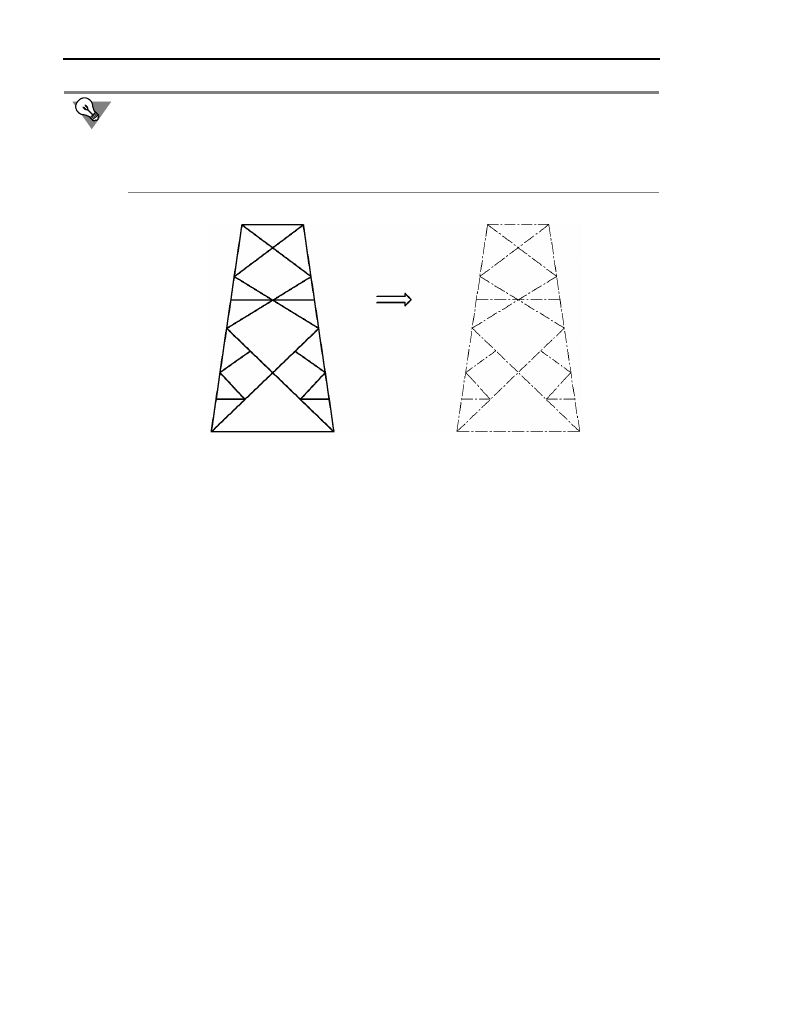

Иногда библиотека формирует единую риску там, где по вашему замыслу должно быть
несколько последовательно соединяющихся коллинеарных рисок. Например, боковая
сторона схемы построена как один отрезок, а вы хотите, чтобы она состояла из отрезков,
соединяющихся в местах соединения сегментов. В этом случае после подтверждения со!
здания схемы воспользуйтесь командой чертежно!графического редактора системы
КОМПАС!3D

Разбить кривую

для того, чтобы «разрезать» риску на части.

2.2.

Параметры сегментов разного типа

После выбора сегмента из окна

Создание опоры

на экране появляется диалог парамет!

ров этого сегмента.

2.2.1.

Сегмент А

Сегмент А представляет собой стороны равнобокой трапеции (рис. 2.5).

Диалог параметров сегмента А показан на
рис. 2.6.

В поле

Длина направляющей

диалога введи!

те длину стороны сегмента в миллиметрах.

После задания параметра сегмента А нажмите
кнопку

для включения этого сегмента в схе!

му конструкции.

Если требуется создать схему, наружный контур которой состоит из нескольких трапе!
ций с разными углами наклона боковых сторон, воспользуйтесь командой построения
схемы несколько раз. При этом в качестве базовой точки каждой новой схемы указывай!
те левый верхний угол предыдущей схемы.

Рис. 2.5. Сегмент А и его параметры

Длина

по направляющей

Длина
по направляющей

Рис. 2.6. Диалог параметров сегмента А

Библиотека проектирования металлических опор. Руководство пользователя

2.2.2.

Сегмент B

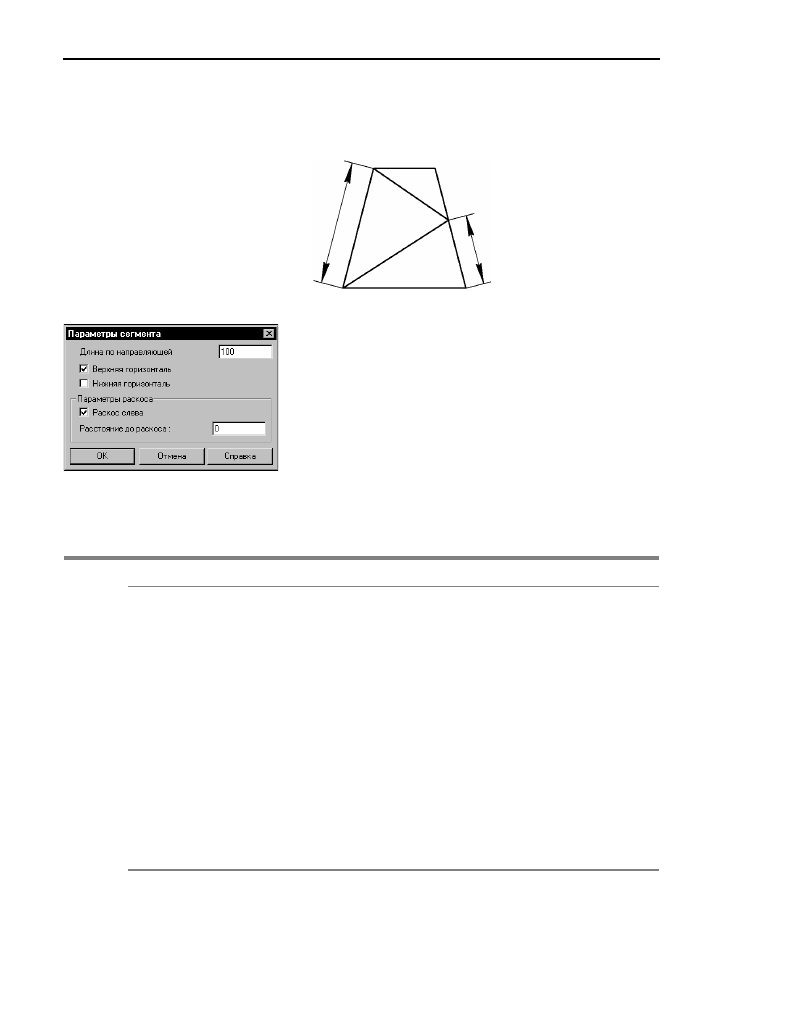

Сегмент B представляет собой равнобокую трапецию с раскосом, соединяющим концы
одной боковой стороны с точкой на другой боковой стороне (рис. 2.7).

Диалог параметров сегмента B показан на рис. 2.8.

Элементы управления диалога представлены в таблице 2.1.

После задания параметров сегмента B нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

Рис. 2.7. Сегмент B и его параметры

Длина

по направляющей

Расстояние
до раскоса

Рис. 2.8. Диалог параметров

сегмента B

Табл. 2.1. Параметры сегмента B

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь,
Нижняя
горизонталь

Включите эти опции, если на схеме должны быть отрисованы
соответствующие элементы конструкции. Выключите любую
опцию (или обе опции), если соответствующий элемент
отрисовывать не требуется.

Параметры
раскоса

Эта группа опций управляет положением и размером раскоса.
Чтобы изменить положение раскоса, включите или выключите
опцию

Раскос слева

В поле

Расстояние до раскоса

введите расстояние от нижнего

основания сегмента до вершины раскоса. Если расстояние до
раскоса равно длине сегмента по направляющей, то раскос
представляет собой риску, соединяющую противолежащие углы
трапеции.

Глава 2. Формирование геометрической схемы конструкции

2.2.3.

Сегмент C

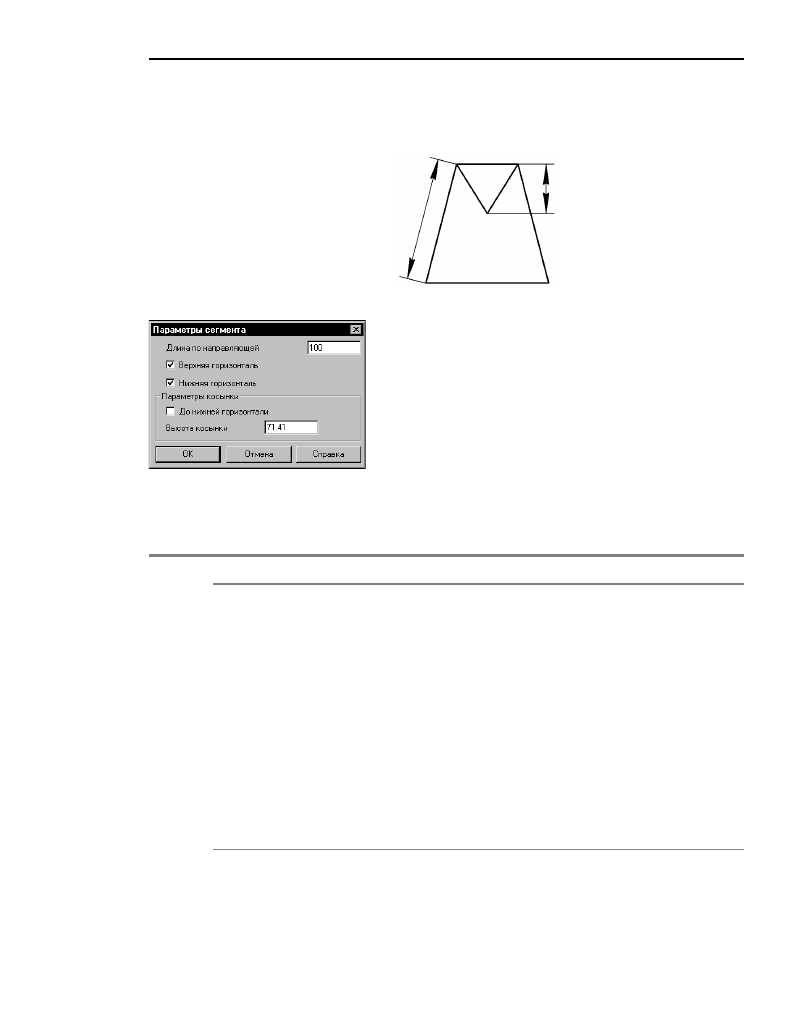

Сегмент C представляет собой равнобокую трапецию с направленной вниз косынкой,
построенной на концах верхнего основания (рис. 2.9).

Диалог параметров сегмента C показан на рис. 2.10.

Элементы управления диалога представлены в таблице 2.2.

После задания параметров сегмента C нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

Рис. 2.9. Сегмент С и его параметры

Высота косынки

Длина

по направляющей

Рис. 2.10. Диалог параметров

сегмента C

Табл. 2.2. Параметры сегмента C

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Нижняя
горизонталь

Параметры
косынки

Эта группа опций управляет размером косынки.
Вы можете построить косынку, вершина которой лежит на нижнем
основании сегмента. Для этого включите опцию

До нижней

горизонтали

Если косынка строится не до нижнего основания, то в поле

Высота

косынки

требуется ввести расстояние от верхнего основания

сегмента до вершины косынки.

Библиотека проектирования металлических опор. Руководство пользователя

2.2.4.

Сегмент D

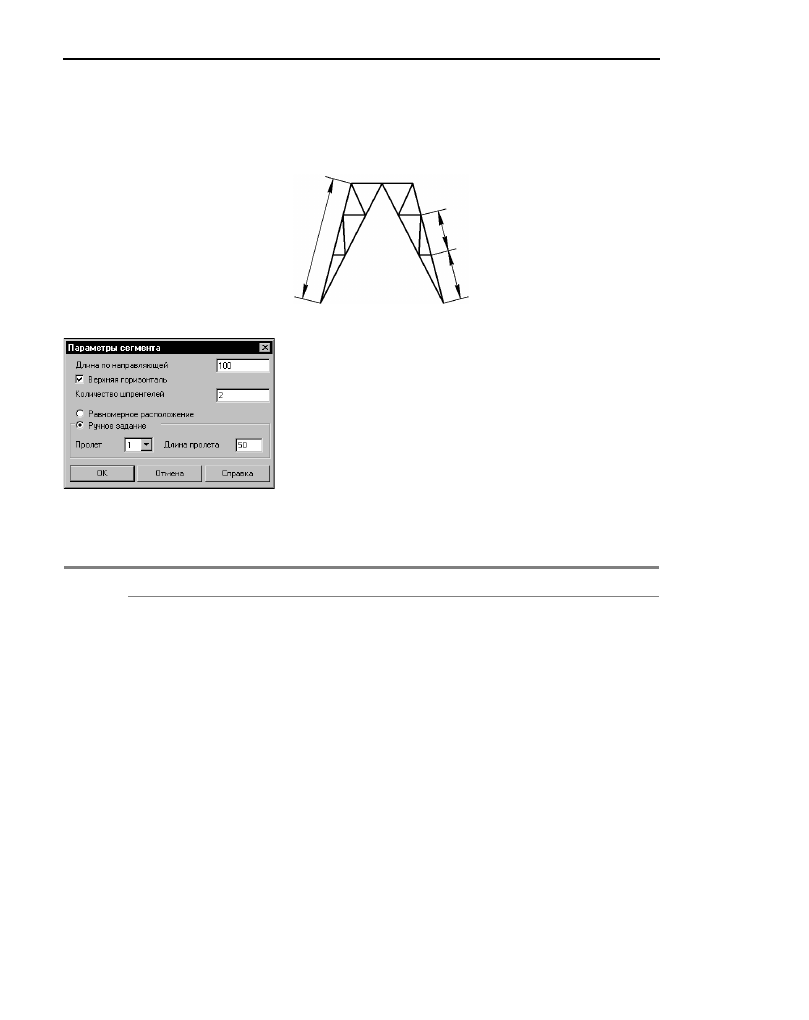

Сегмент D представляет собой равнобокую трапецию без нижнего основания, концы бо!
ковых сторон которой соединены с серединой верхнего основания. Стороны получив!
шихся треугольных опор могут быть соединены шпренгелями (рис. 2.11).

Диалог параметров сегмента D показан на рис. 2.12.

Элементы управления диалога представлены в таблице 2.3.

Рис. 2.11. Сегмент D и его параметры

Пролет второго шпренгеля

Длина

по направляющей

Пролет первого шпренгеля

Рис. 2.12. Диалог параметров

сегмента D

Табл. 2.3. Параметры сегмента D

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Включите эту опцию, если на схеме должно быть отрисовано
верхнее основание сегмента. Выключите эту опцию, если верхнее
основание отрисовывать не требуется.

Количество
шпренгелей

Введите количество шпренгелей, соединяющих риски сегмента.
Если шпренгели не нужны, введите

Глава 2. Формирование геометрической схемы конструкции

После задания параметров сегмента D нажмите кнопку

для включения этого сегмен!

та в схему конструкции.

2.2.5.

Сегмент E

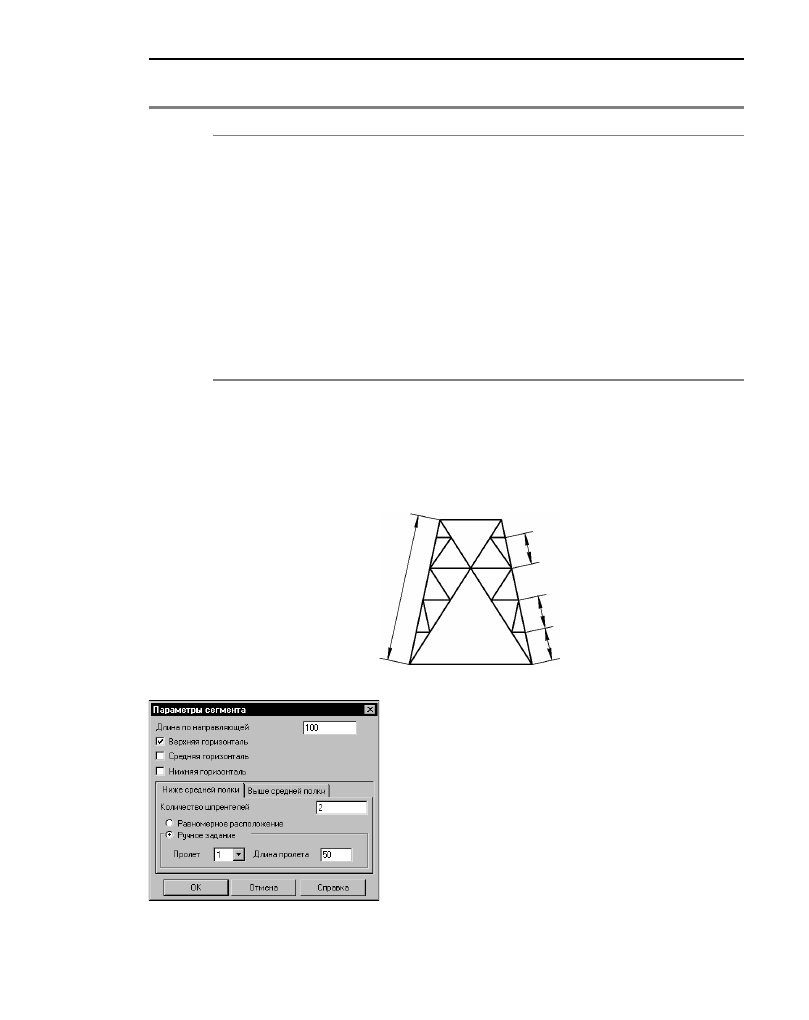

Топология сегмента E представлена на рис. 2.13.

Диалог параметров сегмента E показан на рис. 2.14.

Элементы управления диалога представлены в
таблице 2.4.

Равномерное
расположение

Ручное задание

Эти опции управляют способом задания расстояния (пролета)
между шпренгелями.
Включите опцию

Равномерное расположение

, если требуется,

чтобы все пролеты (расстояния между шпренгелями и между
шпренгелями и основаниями) были одинаковыми.
Включите опцию

Ручное задание

, если требуется задать разные

расстояния между шпренгелями и между шпренгелями и
основаниями. Если эта опция включена, становятся доступными
опции задания длин пролетов.
Для задания длины пролета укажите его номер в списке

Пролет

введите нужное расстояние в поле

Длина пролета

. Если пролетов

несколько, задайте длину для каждого из них. Нумерация пролетов
ведется снизу вверх.

Табл. 2.3. Параметры сегмента D

Элемент

Описание

Рис. 2.13. Сегмент Е и его параметры

Пролет первого шпренгеля
выше средней полки

Длина

по направляющей

Пролет первого шпренгеля
ниже средней полки

Пролет второго шпренгеля
ниже средней полки

Рис. 2.14. Диалог параметров сегмента E

Библиотека проектирования металлических опор. Руководство пользователя

После задания параметров сегмента E нажмите кнопку

для включения этого сегмента

в схему конструкции.

Табл. 2.4. Параметры сегмента E

Элемент

Описание

Длина
по направляющей

Введите длину боковой стороны сегмента (трапеции).

Верхняя
горизонталь

Средняя
горизонталь

Нижняя
горизонталь

Включите эти опции, если на схеме должны быть отрисованы
соответствующие элементы конструкции. Выключите любую
опцию (или все опции), если соответствующий элемент
отрисовывать не требуется.

Ниже средней
полки

Выше средней
полки

Опции, расположенные на этих вкладках, управляют параметрами
шпренгелей, расположенных под и над средней горизонталью
сегмента. Задайте параметры шпренгелей под средней
горизонталью на вкладке

Ниже средней полки

, а параметры

шпренгелей над средней горизонталью — на вкладке

Выше

средней полки

. Опции вкладок одинаковы.

Количество
шпренгелей

Введите количество шпренгелей над или под средней
горизонталью. Если шпренгели не нужны, введите

Равномерное
расположение,
Ручное задание

Эти опции управляют способом задания расстояния (пролета)
между шпренгелями.
Включите опцию

Равномерное расположение

, если требуется,

Ручное задание

, если требуется задать разные

Пролет

введите нужное расстояние в поле

Длина пролета

. Если пролетов

несколько, задайте длину для каждого из них. Нумерация пролетов
ведется снизу вверх.

Глава 3.

Ввод элементов конструкции

3.1.

Общие приемы ввода элементов

При создании профилей и узлов (элементов конструкции) их параметры требуется ввес!
ти в специальных диалогах. Часто диалоги параметров содержат несколько вкладок и
множество опций. Если значения всех параметров создаваемого элемента не рассчита!
ны заранее, то при вводе параметров бывает сложно представить его точное изображе!
ние, которое будет получено по выходе из диалога.

Для облегчения подбора значений параметров в диалогах есть кнопка

Применить

. Пос!

ле нажатия на эту кнопку фантом создаваемого элемента в окне графического докумен!
та перестраивается в соответствии со значениями параметров, установленными в диало!
ге, а сам диалог остается открытым. Таким образом можно проконтролировать
правильность ввода параметров. Изменяйте параметры и нажимайте кнопку

Приме(

нить

до тех пор, пока изображение не будет вас устраивать.

Когда вы убедитесь, что параметры в диалоге введены верно, нажмите кнопку

Создать

для подтверждения построения элемента. Диалог закроется, а изображение элемента с
заданными параметрами будет зафиксировано в графическом документе.

Чтобы визуальная оценка правильности ввода параметров после нажатия кнопки

При(

менить

была возможна, изображение элемента должно быть видно на экране. Если

изображение закрыто диалогом параметров, «перетащите» диалог мышью за заголовок
в другое место экрана.

Вы можете также сдвинуть само изображение или изменить его масштаб, не закрывая
диалог. Для этого нажмите кнопку

Масштаб

. На экране появится панель сдвига и изме!

нения масштаба изображения.

При однократном нажатии на кнопку со стрелкой изображение перемещается в соот!
ветствующую стрелке сторону на расстояние, указанное в поле

Шаг

. Для перемещения

изображения на большее расстояние нажмите кнопку со стрелкой несколько раз или из!
мените значение шага перемещения.

Для изменения масштаба изображения в графическом окне нажимайте кнопки

Увели(

чить изображение

Уменьшить изображение

Для того чтобы закрыть панель сдвига и масштабирования, нажмите системную кнопку
с «крестиком» в ее правом верхнем углу.

3.2.

Ввод профилей

После построения геометрической схемы конструкции можно приступать к наложению
на ее риски изображений профилей (элементов металлоконструкции).

Библиотека проектирования металлических опор. Руководство пользователя

Для построения изображения профиля на риске раскройте в библиотеке раздел

Ввод

элементов конструкции

и вызовите из него команду

Профиль

Укажите курсором риску, на которую требуется наложить профиль.

На экране появится диалог параметров профиля. Он содержит три вкладки:

▼

Параметры профиля

▼

Параметры разметки

▼

Параметры детали

Элементы управления вкладок описаны в разделах 3.2.1.– 3.2.3.

После ввода всех параметров профиля подтвердите его построение, нажав кнопку

Со(

здать

Перед наложением на схему профилей поменяйте стиль отрисовки отрезков схемы на
осевую линию (рис. 3.1).
Для этого любым способом выделите все отрезки схемы и вызовите из меню

Сервис

ко!

манду

Изменить стиль

. В нижнем списке появившегося диалога выберите строку

Осе(

вая

и нажмите кнопку

Рис. 3.1. Смена стиля отрезков схемы

Глава 3. Ввод элементов конструкции

3.2.1.

Параметры профиля

Первая вкладка —

Параметры профиля

(рис. 3.2) — отображает сортамент, типоразмер
и марку материала профиля, а также способ от!
рисовки профиля.

Элементы управления вкладки представлены в
таблице 3.1.

Рис. 3.2. Диалог параметров профиля.

Вкладка для ввода параметров профиля

Табл. 3.1. Параметры профиля

Элемент

Описание

Сортамент,
Номер

Справочные поля, содержащие название и номер (типоразмер)
сортамента, который применяется для изготовления профиля.
Для того чтобы изменить сортамент и/или типоразмер, нажмите
кнопку

Выбрать

на первой вкладке диалога параметров профиля.

На экране появится диалог выбора профиля (см. раздел «Выбор
сортамента и типоразмера» на с. 22).

Марка
материала

Выберите из списка марку материала, из которого должен быть
изготовлен профиль.

Проекция
в чертеже

Выберите из списка

Проекция в чертеже

название проекции, в

которой должен быть изображен данный профиль на
автоматически формируемом чертеже детали.
Если будет выбран вариант

Игнорировать

, то данное

изображение профиля не будет участвовать в формировании
рабочего чертежа детали.
Если в документе есть два изображения одного и того же профиля
(например, в разных проекциях), вы можете включить для каждого
из них создание отдельной проекции в чертеже детали. В этом
случае в чертеже детали будет две проекции.
Если в документе есть несколько изображений одного и того же
профиля, вы можете включить создание отдельной проекции для
одних изображений и выключить — для других. При этом
необходимо задавать разные проекции для отдельных
изображений одного и того же профиля (например, для одного
изображения —

Главный вид

, для другого —

Вид сверху

Библиотека проектирования металлических опор. Руководство пользователя

Выбор сортамента и типоразмера

Выбор сортамента и типоразмера профиля производит!
ся в диалоге

Выбор профиля

(рис. 3.3). Он появляется

на экране после нажатия кнопки

Выбрать

в диалоге па!

раметров профиля (рис. 3.2).

Элементы управления диалога сортамента и типоразме!
ра представлены в таблице 3.2.

Параметры
отрисовки

Группа опций

Параметры отрисовки

служит для управления

ориентацией профиля.
Вы можете изменить расположение полки или стенки профиля,
направленной на (или от) наблюдателя, относительно риски. Для
этого измените состояние опции

Сверху

(включите или выключите

ее).
Вы можете управлять направлением полки, перпендикулярной
плоскости изображения — на наблюдателя или от наблюдателя.
Для этого измените состояние опции

Невидимая

(включите или

выключите ее). Включенная опция означает, что полка профиля
направлена от наблюдателя и изображается пунктиром.
Выключенная опция означает, что полка профиля направлена на
наблюдателя и изображается сплошной линией.
При отрисовке неравнополочного уголка вы можете указывать,
какая полка лежит в плоскости чертежа. Если в плоскости чертежа
лежит короткая полка, включите опцию

Короткая полка

. Если в

плоскости чертежа лежит длинная полка, выключите опцию

Короткая полка

При отрисовке швеллера или двутавра вы можете выбирать способ
его отображения. Для того чтобы получить изображение вида
профиля сверху, включите опцию

Вид сверху

. Для того чтобы

получить изображение вида профиля сбоку, выключите опцию

Вид сверху

Табл. 3.1. Параметры профиля

Элемент

Описание

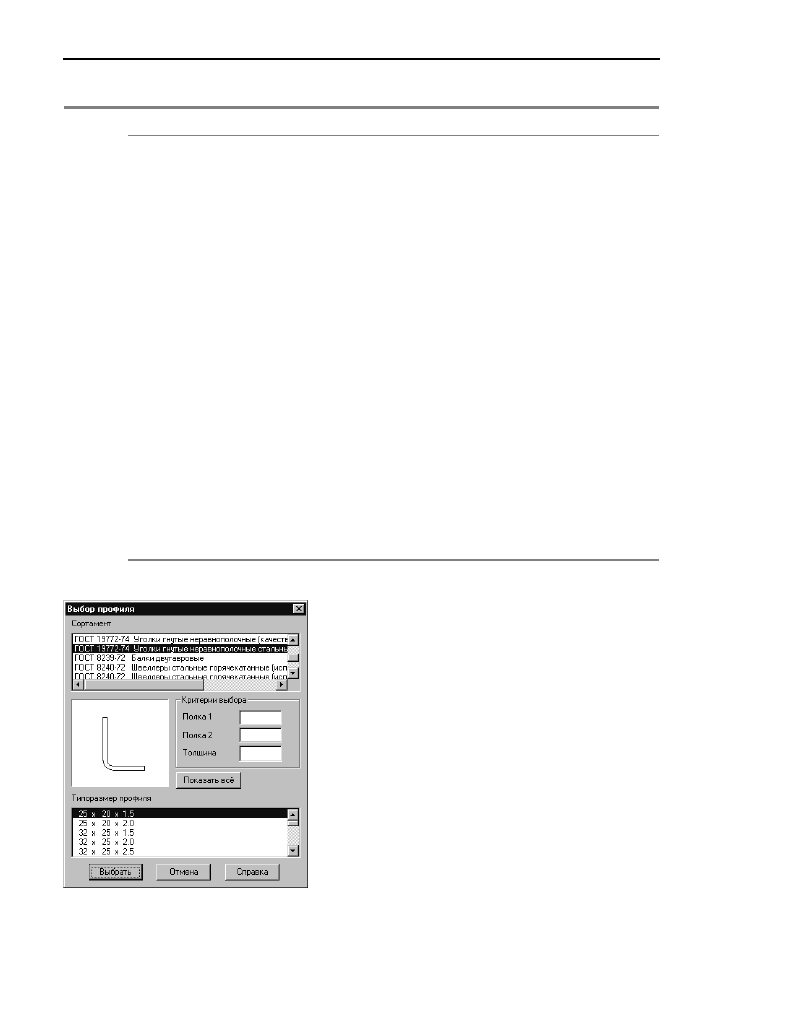

Рис. 3.3. Диалог сортамента

и типоразмера

Глава 3. Ввод элементов конструкции

Для подтверждения выбора профиля нажмите кнопку

Выбрать

. Диалог закроется, а на!

звание выбранного сортамента и его типоразмер отобразятся в соответствующих полях
диалога выбора параметров профиля.

Рассмотрим пример поиска типоразмера с использованием критериев выбора.

Вам требуется найти гнутый неравнополочный уголок толщиной 2 мм с полкой 40 мм.
Выделите название соответствующего сортамента в списке. Нажмите кнопку

Показать

Табл. 3.2. Сортамент и типоразмер

Элемент

Описание

Сортамент,

В списке перечислены названия сортаментов, изображение
которых может построить библиотека.
Библиотека работает со следующими типами профилей:

▼

Уголки (прокатные и гнутые, равнополочные и неравнополоч!
ные),

▼

Швеллеры (прокатные и гнутые),

▼

Двутавры.

Выберите нужный сортамент, установив выделение на его
названии. На слайде появится схематическое изображение
профиля указанного сортамента.

Критерии
выбора

Группа полей

Критерии выбора

служит для облегчения выбора

типоразмера профиля. Названия полей в ней соответствуют
основным параметрам выбранного сортамента. Например, если
выбран уголок, то критериями выбора типоразмера будут длины
полок и толщина уголка, если выбран швеллер — высота и ширина
швеллера.
Введите в поля значения параметров, которым должен отвечать
искомый профиль. Если значение какого!либо параметра не
является критерием для выбора типоразмера, оставьте
соответствующее поле пустым.
После ввода параметров в списке типоразмеров в нижней части
диалога появляются типоразмеры выбранного сортамента,
удовлетворяющие указанным критериям.
Если требуется увидеть все стандартные типоразмеры выбранного
сортамента, нажмите кнопку

Показать все

(после этого критерии

выбора будут аннулированы).

Типоразмер
профиля

В списке

Типоразмер профиля

перечислены типоразмеры

выбранного сортамента, имеющие указанные в качестве критериев
выбора параметры. Если была нажата кнопка

Показать все

(т.е.

критерии выбора отсутствуют), то в списке показаны все
типоразмеры, предусмотренные стандартом для выбранного
сортамента. Выберите нужный типоразмер, установив выделение
на его обозначении.

Библиотека проектирования металлических опор. Руководство пользователя

все

. В списке типоразмеров появятся все типоразмеры выбранного профиля, предус!

мотренные стандартом. Введите в поле

Полка 1

значение

. В списке типоразмеров ос!

танутся только те профили, у которых большая полка равна 40 мм. Введите в поле

Тол(

щина

значение

. В списке останутся только те профили, у которых большая полка

равна 40 мм и толщина равна 2 мм (таких профилей два). Выберите из них нужный ти!
поразмер, указав его в списке.

3.2.2.

Параметры разметки

Вторая вкладка диалога параметров профиля —

Параметры разметки

(рис. 3.4).

Элементы управления диалога представлены в
таблице 3.3.

При выборе типоразмера из списка пользоваться критериями необязательно. Можно
просто указать нужный типоразмер в списке.

Рис. 3.4. Диалог параметров профиля.

Вкладка параметров разметки

Табл. 3.3. Параметры разметки

Элемент

Описание

Риска,

Значение в поле

Риска

управляет положением профиля

относительно риски. Введите в поле расстояние в миллиметрах от
риски до стороны профиля. Если выбранный профиль — уголок,
расстояние откладывается от риски до внешней стороны
направленной от (на) наблюдателя полки.

Дополнительные
риски

Группа опций

Дополнительные риски

позволяет построить на

изображении профиля дополнительные риски, которые
впоследствии можно будет использовать при формировании узлов
(соединений профилей).
Для создания новой риски введите в поле

Риска

расстояние (в

миллиметрах) от этой риски до стороны профиля и нажмите
кнопку

Добавить

. Указанное расстояние появится в списке

дополнительных рисок. Для отмены построения добавленной
риски выделите ее в списке и нажмите кнопку

Удалить

Глава 3. Ввод элементов конструкции

Торец 1,
Торец 2

Опции вкладок

Торец 1

Торец 2

позволяют задать параметры

скосов и вырубов на торцах профиля.
Рядом с изображением риски в окне графического документа
показаны цифры 1 и 2.
Параметры, заданные на вкладке

Торец 1

, будут использованы при

отрисовке торца, рядом с которым стоит цифра 1; параметры,
заданные на вкладке

Торец 2

, будут использованы при отрисовке

торца, рядом с которым стоит цифра 2.

Выруб,
Скос

В группах опций

Выруб

Скос

задайте катеты вырубов и скосов

торцев профиля.
Катет, длина которого введена в поле

, откладывается вдоль

риски; катет, длина которого введена в поле

, откладывается

поперек риски (рис. 3.5). При задании параметров выруба катет L2
может быть равен нулю.
Если выруб или скос на торце не нужен, введите нулевые значения
в поля

Табл. 3.3. Параметры разметки

Элемент

Описание

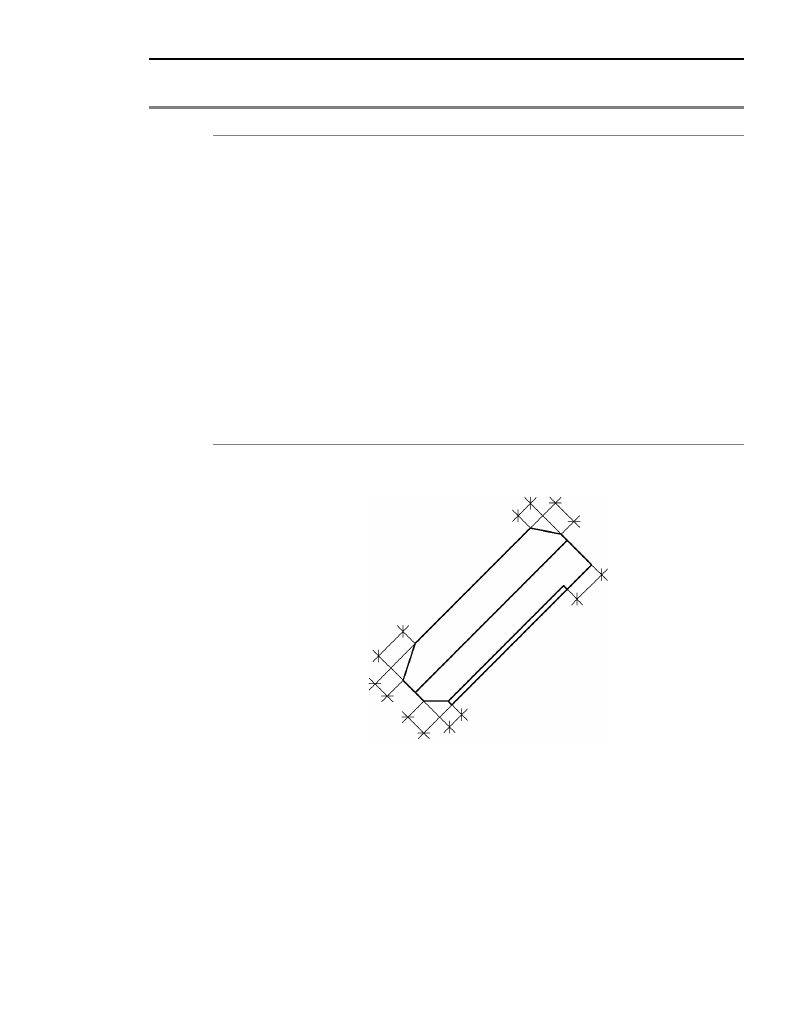

Рис. 3.5. Разделка торцев профиля

(скосы и вырубы с разными параметрами на разных торцах)

Скос

Выруб

Торец 1

Торец 2

Библиотека проектирования металлических опор. Руководство пользователя

3.2.3.

Параметры детали

Третья вкладка диалога параметров профиля —

Параметры детали

(рис. 3.6). Она содержит

поля для ввода данных о детали в целом.

Элементы управления диалога представлены в
таблице 3.4.

Рис. 3.6. Диалог параметров профиля.

Вкладка параметров детали

Табл. 3.4. Параметры детали

Элемент

Описание

Обозначение,

Введите обозначение профиля. По умолчанию система предлагает
автоматически сформированный номер, который на единицу
больше, чем наибольший использованный номер профиля.
Например, если в конструкции есть профили с номерами 1, 2 и 4,
по умолчанию будет предложен номер 5. Содержимое этого поля
будет добавлено к обозначению текущего проекта, и полученное
полное обозначение будет передано в графу

Обозначение

основной надписи рабочего чертежа и в колонку

Обозначение

спецификации

Наименование

Введите наименование детали!профиля. Оно, как и обозначение,
будет использоваться при формировании спецификации
конструкции и рабочего чертежа детали.

Маркировка

Введите маркировку, которая должна появиться рядом с
изображением профиля в текущем документе. Вводите разную
маркировку для разных деталей и одинаковую маркировку для
одинаковых деталей.

Глава 3. Ввод элементов конструкции

3.3.

Ввод узлов

Узел

— болтовое соединение профилей конструкции.

3.3.1.

Общий порядок создания узлов

Узел может быть сформирован только при условии наличия профилей, входящих в него.

Для того чтобы сформировать изображение узла (соединения), раскройте в библиотеке
раздел

Ввод элементов конструкции —

Узлы

и вызовите из него команду, соответс!

твующую нужному типу соединения.

Библиотека позволяет формировать следующие типы узлов:

▼

Простое соединение,

▼

Стыковое соединение,

Количество

Введите количество создаваемых в данный момент профилей в
конструкции.
Это количество будет учитываться при формировании
спецификации на конструкцию.
Если создается единственное или первое изображение данного
профиля, укажите количество

Если создается профиль, изображение которого уже существует в
документе (например, в другой проекции) и для существующего
изображения уже указано количество, введите количество

. В

этом случае один и тот же профиль не будет подсчитываться
дважды при формировании спецификации (несмотря на то, что он
дважды изображен в документе).
Если создается профиль, точно такой же, как профили,
изображение которых отсутствует на чертеже (например, на
изображении симметричной конструкции один профиль закрывает
другой такой же), введите общее количество одинаковых
профилей в конструкции (например,

). В этом случае при

формировании спецификации будут подсчитаны и те профили,
изображения которых нет в документе.

Расчетная
нагрузка, т

Введите расчетную нагрузку в тоннах, приходящуюся на данную
деталь.

Коэффициент
режима работы

Введите значение коэффициента для уточнения нагружающего
усилия в зависимости от режима работы данного профиля в
конструкции.
Расчетная нагрузка и коэффициент режима будут использованы
для проверочного расчета конструкции на растяжение/сжатие. В
этом расчете будут также учтены параметры сечения профиля,
свойства материала и максимальная длина пролета профиля.

Табл. 3.4. Параметры детали

Элемент

Описание

содержание .. 47 48 49 50 ..
