Конвертирование файлов системы КОМПАС3D  в формат PDF

6

По завершении печати вы можете просмотреть созданный PDF!файл с помощью про!
граммы Adobe Acrobat Reader.

3.

Печать на виртуальный PSпринтер
и преобразование PSфайлов в формат PDF

3.1.

Получение PSфайлов

PS!файл — файл, содержащий описание страниц документа на языке PostScript.

PS!файлы получаются в результате печати на виртуальный PS!принтер.

Если к вашему компьютеру подключен postscript!принтер, вы можете использовать для
получения PS!файлов драйвер этого принтера. Чтобы печать производилась в файл, а
не на принтер, необходимо изменить настройку драйвера. Для этого выполните следую!
щие действия.

1. Выделите PS!принтер в папке

Принтеры

 и вызовите из контекстного меню команду

Свойства

.

2. В появившемся диалоге активизируйте вкладку

Порты

 и выберите порт

FILE

.

3. Закройте диалог кнопкой

ОК

.

Если к вашему компьютеру не подключен PS!принтер, вам необходимо установить PS!
драйвер. Вы можете использовать драйвер из комплекта поставки любого PS!принтера,
имеющегося на вашем предприятии. Если ни одного PS!принтера нет, воспользуйтесь
универсальным PS!драйвером от компании Adobe. Его можно скачать по адресу

www.adobe.com/products/printerdrivers/main.html

.

В процессе установки или после установки драйвера в качестве порта печати необходимо
указать порт

FILE

Закончив установку и настройку виртуального PS!принтера, можно приступать с созда!
нию PS!файлов, т.е. к печати КОМПАС!документов на этом принтере. Чтобы напечатать
документ на виртуальном PS!принтере, выполните действия 1–8, описанные на с. 5. При
этом укажите имя PS!принтера и PS!файла.

Вы можете настроить установленный виртуальный принтер так, чтобы он использовался
в качестве умолчательного. Для этого выделите принтер в папке

Принтеры

 и вызовите

из контекстного меню команду

Использовать по умолчанию

. После этого при печати

документов не потребуется указывать нужный принтер — он будет уже выбран.

При установке некоторых программ от компании Аdobe (например, продуктов семейства
Acrobat) на компьютер устанавливается виртуальный принтер Generic PS. Его тоже мож!
но использовать для получения PS!файлов.

Иногда для файла, в который печатается документ, по умолчанию предлагается расши!
рение

prn

. В этом случае расширение необходимо вручную заменить на

ps

.

7

Управление размером страниц в PDFфайле

3.2.

Получение PDFфайлов

Преобразование PS!файлов в PDF!файлы производится с помощью специальной про!
граммы Adobe Acrobat Distiller. Она входит в состав некоторых продуктов от компании
Аdobe (например, пакета Adobe Acrobat). Adobe Acrobat и другие программы компании
Аdobe можно заказать по адресу

www.adobe.com/products

.

После запуска программы Acrobat Distiller на экране
появляется ее диалог (рис. 3.1). Вы можете выбрать
готовый комплект настроек из списка

Job Options

 или

сформировать собственный комплект с помощью ко!
манды

Settings — Job Options

. Для получения под!

робной информации о настройке программы Acrobat
Distiller воспользуйтесь ее Справочной системой.

Вызовите команду

File — Open

 и укажите PS!файл,

который требуется преобразовать в формат PDF. За!
тем задайте имя и расположение PDF!файла.

Сразу после этого начнется преобразование указанно!
го PS!файла в формат PDF.

По окончании работы Acrobat Distiller вы можете про!
смотреть созданный PDF!файл с помощью програм!
мы Adobe Acrobat Reader.

4.

Управление размером страниц в PDFфайле

При конвертации в PDF обычно требуется, чтобы документ имел масштаб 1:1 и разме!
щался на том количестве страниц, какое реально содержится в этом документе. Так, на!
пример, спецификация, состоящая из трех листов формата А4, должна быть записана
как трехстраничный PDF!документ, а каждый лист чертежа любого формата — как од!
ностраничный PDF!документ с соответствующими размерами страницы.

Размер страниц в получаемом PDF!файле зависит от настройки виртуального принтера,
а именно — от установленного размера бумаги (несмотря на то, что документ не печата!
ется на бумаге, а выводится в файл).

Поле печати в режиме предварительного просмотра в КОМПАС!3D разделено на страни!
цы в соответствии с заданным размером бумаги. В PDF!файле будет ровно столько стра!
ниц, сколько занимает на поле печати просматриваемый КОМПАС!документ. Требуемое
количество страниц отображается в Строке сообщений в нижней части экрана.

Если нужно, чтобы документ в полученном PDF!файле размещался на одной странице,
необходимо изменить настройку принтера так, чтобы поле печати в режиме предвари!
тельного просмотра состояло из

одной

 страницы. Для этого следует задать размер и

ориентацию бумаги, соответствующие формату и ориентации документа. Кроме того,
может понадобиться сдвиг и/или поворот изображения.

Возможности настройки зависят от конкретного драйвера принтера. Например, PDF!
драйверы в большинстве случаев позволяют задавать произвольный размер бумаги. PS!

Рис. 3.1.

 Диалог Acrobat Distiller

Конвертирование файлов системы КОМПАС3D  в формат PDF

8

драйвер, поставляемый вместе с принтером, обычно позволяет выбирать размер, не
превышающий максимальный размер листа, на который рассчитан данный принтер.

Информация о форматах и максимальных размерах бумаги, используемых PS!устройс!
твом вывода, а также о многих других характеристиках устройства хранится в файле
*.ppd (Postscript Printer Description — описание postscript!принтера). Эта информация
используется при настройке PS!драйвера и во время вывода.

Если при установке PS!драйвера не был указан конкретный PPD!файл, то автоматически
формируется умолчательный PPD!файл. Зачастую он не предусматривает печать на
больших форматах (например, А1), а также на листах с произвольными размерами сто!
рон (например, А4 с кратностью 3).

Чтобы конвертировать документы большего формата, чем А4, без разбиения на не!
сколько страниц и без масштабирования, можно воспользоваться одним из PPD!фай!
лов, выложенных на сайте компании Adobe, например,

http://download.adobe.com/pub/adobe/printerdrivers/win/all/ppdfiles/adobe.zip

.

Чтобы определенный файл

*.ppd

 использовался PS!драйвером, при установке этого

драйвера необходимо указать папку, содержащую нужный

*.ppd

, и хранящееся в нем

описание модели принтера (рис. 4.1).

Если PPD!файл, указанный
при установке PS!драйвера,
позволяет задавать произ!
вольные размеры листа, то
при настройке драйвера в
списке размеров бумаги по!
является строка

PostScript

Custom Page Size

. После ее

выбора на экране отобра!
жается диалог, позволяю!
щий установить нужные
размеры.

Файлы PPD разрабатываются также производителями PostScript!устройств вывода. Эти
файлы содержат описания конкретных моделей устройств и поставляются вместе с ни!
ми.

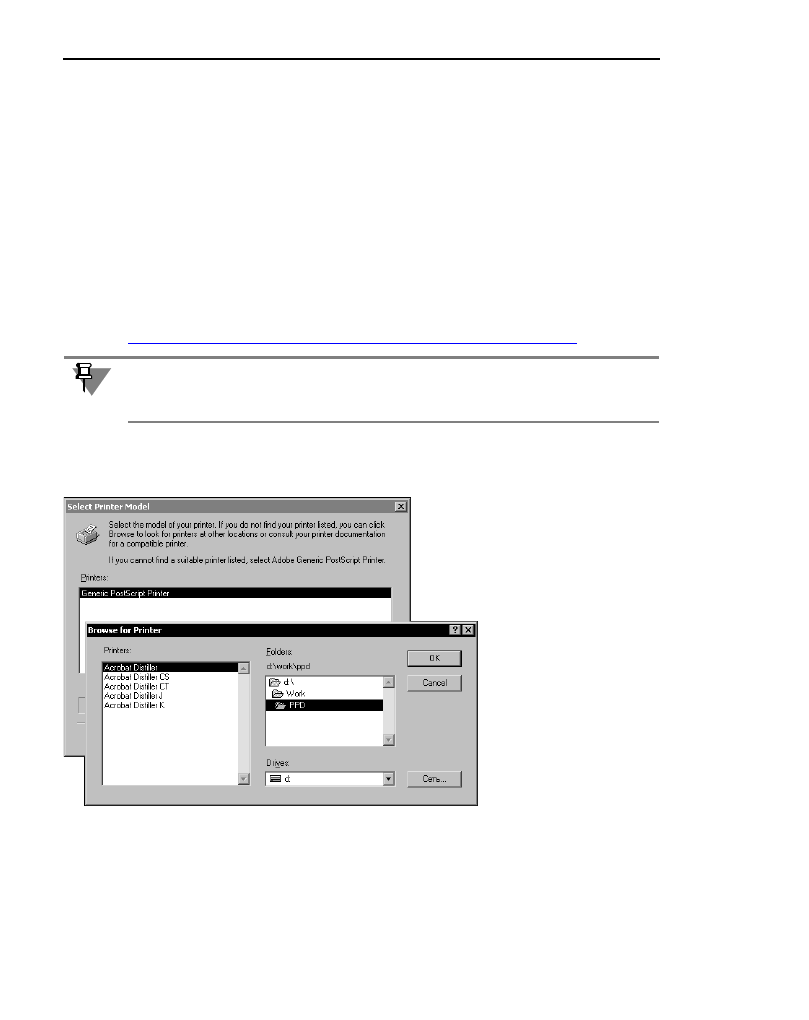

Рис. 4.1.  Указание папки, содержащей файл *.ppd,

и выбор описания принтера

9

Полезные ссылки

5.

Полезные ссылки

Некоторые адреса, по которым можно найти информацию о формате PDF:

http://www.adobe.com/products/acrobat/adobepdf.html

http://www.planetpdf.com

http://pdfzone.com

http://www.rudtp.ru/pdf.php

http://el!izdanie.narod.ru/gl3/3!2.htm

http://www.nsu.ru/ef/tsy/utils/pdf.htm

http://www.computerbooks.ru/books/Graphics/Book!The!WEB!Schedule/Glava%203/
Index12.htm

Некоторые адреса, по которым можно найти информацию о формате PostScript:

http://www.nsu.ru/ef/tsy/utils/ps.htm

http://www.kletsel.com/articles/postscript.html

http://www.adobe.ru/programms/postscript!pdf.html

Библиотека

проектирования

металлических опор

Руководство пользователя

апрель 2006 года

Информация, содержащаяся в  данном документе, может быть изменена
без предварительного уведомления.

Никакая часть данного документа не может быть воспроизведена или передана
в любой форме и любыми способами в каких!либо целях
без письменного разрешения ЗАО АСКОН.

АСКОН, КОМПАС, логотипы АСКОН и КОМПАС
являются зарегистрированными торговыми марками ЗАО АСКОН.

Остальные упомянутые в документе торговые марки
являются собственностью их законных владельцев.



3

Содержание

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Рекомендации по применению приложения  . . . . . . . . . . . . . . . . . . . . . . . 5

Подключение и запуск приложения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Глава

1.
Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

1.1.

Этапы разработки конструкции из металлопроката  . . . . . . . . . . . . . . . . . 7

1.2.

Общие данные проекта. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Глава

2.
Формирование геометрической схемы конструкции . . . . . . . . . . . . 9

2.1.

Приемы формирования схемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.2.

Параметры сегментов разного типа  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.2.1.

Сегмент А. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

2.2.2.

Сегмент B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

2.2.3.

Сегмент C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  15

2.2.4.

Сегмент D  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  16

2.2.5.

Сегмент E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  17

Глава

3.
Ввод элементов конструкции  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.1.

Общие приемы ввода элементов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.2.

Ввод профилей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.2.1.

Параметры профиля. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

3.2.2.

Параметры разметки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24

3.2.3.

Параметры детали  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  26

3.3.

Ввод узлов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.3.1.

Общий порядок создания узлов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  27

3.3.2.

Общие приемы ввода узлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28

3.3.3.

Простое соединение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28

Библиотека проектирования металлических опор. Руководство пользователя

4

3.3.4.

Стыковое соединение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

3.3.5.

Крестовое соединение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

3.3.6.

Фасонное соединение  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

3.3.7.

Соединение «паук». . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Глава

4.
Редактирование конструкции  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

4.1.

Удаление профиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54

4.2.

Удаление узла . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54

4.3.

Редактирование профиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  54

4.4.

Замена профилей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  55

4.5.

Редактирование узлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  56

4.6.

Контроль конструкции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  57

Глава

5.
Формирование рабочей документации  . . . . . . . . . . . . . . . . . . . . . . .  59

5.1.

Деталировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  59

5.2.

Сборочный чертеж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  59

5.3.

Ведомость отправочных марок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  60

5.4.

Ведомость метизов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  61

5.5.

Выборка металлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  61

5

Введение

Библиотека автоматизации проектирования металлических опор функционирует в среде
чертежно!графического редактора системы КОМПАС!3D.

Задача библиотеки — проектирование конструкций из стандартного металлопроката и
подготовка комплекта рабочей документации для изготовления спроектированных конс!
трукций.

Рекомендации по применению приложения

Область применения приложения определяется его основными функциями.

Приложение автоматически создает:

изображения профилей

, изготовленных из указанного пользователем металлопрока!

та,

изображения узлов

— типовых болтовых соединений профилей,

сборочные чертежи

 металлоконструкции, состоящей из профилей,

рабочие чертежи

 деталей, составляющих конструкцию,

различные

ведомости

 (метизов, отправочных марок), относящиеся к разработанной

конструкции.

Следует отметить, что автоматически созданные системой изображения, как правило,
нуждаются в некоторой доработке. Она может быть легко произведена средствами чер!
тежно!графического редактора системы КОМПАС!3D.

Приложение автоматизирует самые рутинные и трудоемкие построения при выпуске ра!
бочей документации на металлоконструкцию. Поэтому (несмотря на необходимость не!
большой ручной доработки документов) оно в несколько раз сокращает время подготов!
ки и выпуска комплекта документации.

Применение приложения наиболее эффективно при наличии в конструкции большого
количества типовых профилей и узлов.

Таким образом, приложение можно рекомендовать для выпуска комплекта рабочей до!
кументации на различные конструкции, изготовленные из стального профиля.

Подключение и запуск приложения

Приложение реализовано в виде файла прикладной КОМПАС!библиотеки

Metcon.rtw

.

Все функции библиотеки выполняются в среде чертежно!графического редактора сис!
темы КОМПАС!3D. Это значит, что для работы с библиотекой должна быть запущена сис!
тема КОМПАС!3D.

Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к
КОМПАС!3D.

Для подключения библиотеки выполните следующие действия.

1. Запустите систему КОМПАС!3D.

2. Вызовите команду

Сервис — Менеджер библиотек...

На экране появится окно Менед!

жера библиотек КОМПАС!3D.

Библиотека проектирования металлических опор. Руководство пользователя

6

3. В списке библиотек выделите раздел

Металлоконструкции

. В правой части окна Ме!

неджера появится список библиотек выбранного раздела.

4. Щелкните мышью в прямоугольнике слева от пункта

Проектирование металличес(

ких опор

Библиотека будет подключена к КОМПАС!3D: в окне Менеджера библиотек появится
вкладка

Проектирование металлических опор

, содержащая команды библиотеки.

При помощи команды

Режим работы

 из контекстного меню библиотеки вы можете вы!

брать режим отображения подключенной библиотеки — диалог (в этом случае на экране
отображается диалог с командами библиотеки), окно (в этом случае на экране постоянно
размещается окно со списком команд библиотеки), панель (в этом случае команды биб!
лиотеки размещаются на отдельной вкладке Менеджера библиотек) или меню (в этом
случае команды библиотеки можно вызвать из раздела

Проектирование металли(

ческих опор

 меню

Библиотеки

).

7

Глава 1.

Общие сведения

1.1.

Этапы разработки конструкции из металлопроката

Обычно разработка конструкций из металлопроката состоит из следующих этапов.

Подготовка исходной геометрической схемы конструкции.

Формирование несущих элементов конструкции (профилей).

Формирование элементов соединения профилей (узлов).

Формирование рабочей документации.

Для удобства работы библиотека организована так, что для выполнения работ следую!
щего этапа необязательно полное завершение работ предыдущего этапа. В любой мо!
мент можно вернуться к предыдущему этапу или перейти к следующему. Например,
можно создать геометрическую схему конструкции, изобразить несколько профилей,
изобразить соединяющий их узел, дополнить геометрическую схему, изобразить новые
профили и узлы, сформировать рабочие чертежи существующих профилей, изобразить
новые профили и т.д.

1.2.

Общие данные проекта

Библиотека автоматически формирует новые гра!
фические и текстовые документы, а также некото!
рые обозначения. Для того чтобы новые документы
размещались в нужной папке на диске, а обозначе!
ния формировались по нужным правилам, библио!
теку требуется настроить.

Вызовите из библиотеки команду

Общие данные

проекта

.

На экране появится диалог для ввода данных, отно!
сящиеся к проекту металлоконструкции в целом
(рис. 1.1). Элементы управления диалога представ!
лены в таблице 1.1.

Табл. 1.1.  Общие данные проекта

Элемент

Описание

Обозначение
проекта

Введите обозначение, присвоенное разрабатываемой
металлоконструкции. Оно будет использоваться при
автоматическом формировании документации.

Рис. 1.1.

 Диалог общих данных проекта

Библиотека проектирования металлических опор. Руководство пользователя

8

После задания общих данных проекта нажмите кнопку

OK

 для сохранения их библиоте!

кой.

Обозначение
болтов

Выберите вариант обозначения болтов —

 по ГОСТ 7798–70

 или

по

ОСТ 34(13(021(77

, включив соответствующую опцию. Указанный

вариант обозначения будет применяться во всех документах
данного проекта.

Комментарий

Введите комментарий к проекту (например, укажите название
конструкции —  «Опора 45Т»).

Табл. 1.1.  Общие данные проекта

Элемент

Описание

9

Глава 2.

Формирование геометрической схемы
конструкции

Формирование документации на металлоконструкцию начинается с вычерчивания ее
геометрической схемы.

Геометрическая схема

 — это графическое изображение конструкции, в котором каж!

дый профиль (отрезок металлопроката) заменен отрезком, а сами отрезки сходятся и/
или пересекаются в точках, соответствующих узлам конструкции. В целом топология
схемы соответствует топологии конструкции или ее части.

Риска

 — отрезок в геометрической схеме, соответствующий отрезку металлопроката в

конструкции.

Схема показывает размер и положение элементов металлоконструкции в плоскости гра!
ни этой конструкции (рис. 2.1).



Рекомендуется создавать геометрическую схему в отдельном (не системном) виде чер!
тежа чертежно!графического редактора системы КОМПАС!3D. Масштаб этого вида дол!
жен быть таким, чтобы изображение схемы поместилось на листе чертежа. Вся схема
должна лежать в одном виде чертежа (в том числе и тогда, когда она состоит из несколь!
ких отдельных изображений, например, разных проекций конструкции).

Напоминаем, что для создания нового вида текущего чертежа и задания масштаба этого
предназначена команда



Вставка — Вид

.

2.1.

Приемы формирования схемы

Вычерчивание геометрической схемы опоры может выполняться как стандартными
средствами чертежно!графического редактора системы КОМПАС!3D, так и при помощи
библиотечных функций — из готовых параметрических сегментов.

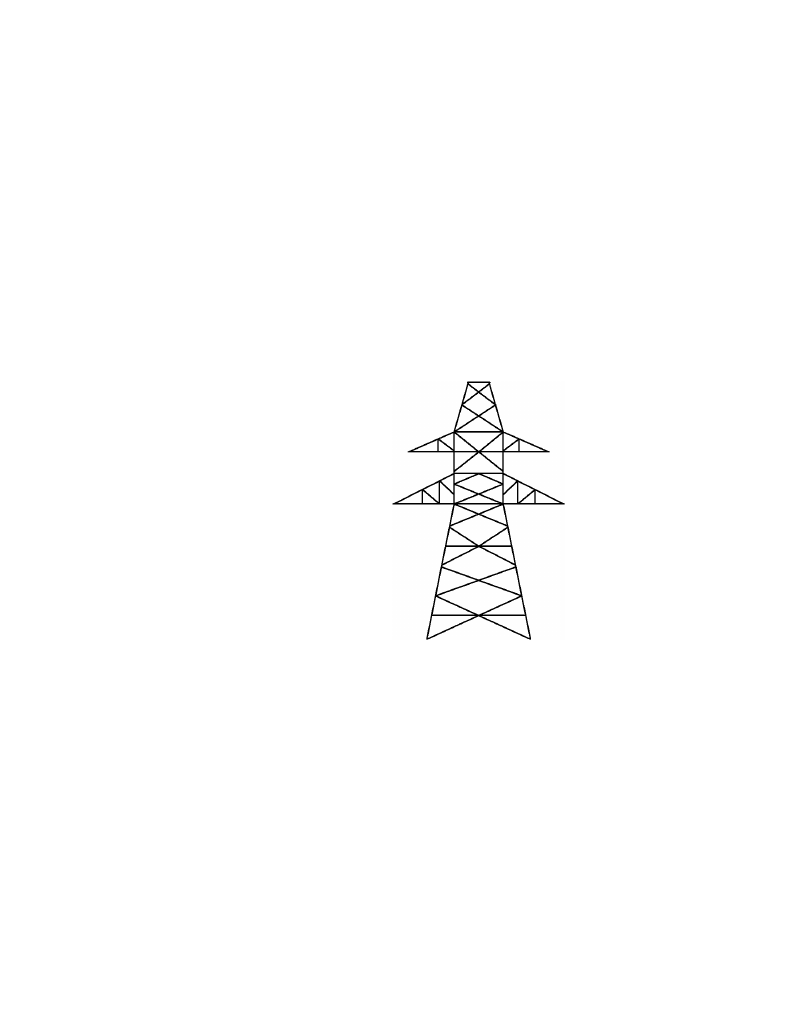

Рис. 2.1.  Пример геометрической схемы конструкции

Библиотека проектирования металлических опор. Руководство пользователя

10

Для вычерчивания схемы «вручную» вы можете воспользоваться любыми командами
построения и редактирования изображения чертежно!графического редактора системы
КОМПАС!3D. Схема, получившаяся в результате этих построений, должна состоять из
отрезков.

Для вычерчивания схемы в автоматическом режиме вы можете воспользоваться моду!
лем формирования геометрической схемы, содержащимся в библиотеке проектирова!
ния металлоконструкций.

Этот модуль библиотеки ориентирован на автоматическую отрисовку геометрических
схем опор линий электропередачи. Он содержит команды создания пяти часто применя!
емых типов сегментов схем опор. Последовательный вызов команд позволяет добавлять
сегменты выбранного типа друг к другу, наращивая «в высоту» конструкцию с заданны!
ми размерами верхнего и нижнего основания.

Для того чтобы начать построение схемы, вызовите из библиотеки команду

Формиро(

вание геометрической схемы

.

Укажите точку привязки схемы в чертеже. В этой точке
система разместит левый нижний угол схемы.

После указания точки привязки на экране появится окно

Создание опоры

 (рис. 2.2). Оно содержит команды мо!

дуля отрисовки геометрических схем.

Построение схемы начинается с задания ее основных па!
раметров.

Вызовите из окна

Создание опоры

 команду

Параметры

решетки

.

На экране появится диалог  параметров решетки (рис. 2.3).

Введите в поля

Верхнее основание

 и

Нижнее основание

 размеры оснований опоры

в миллиметрах.

Нажмите кнопку

OK

 диалога.

После этого можно приступать к добавлению в схему сегментов.

Раскройте раздел

Сегменты

 в окне

Создание опоры

 (рис. 2.2).

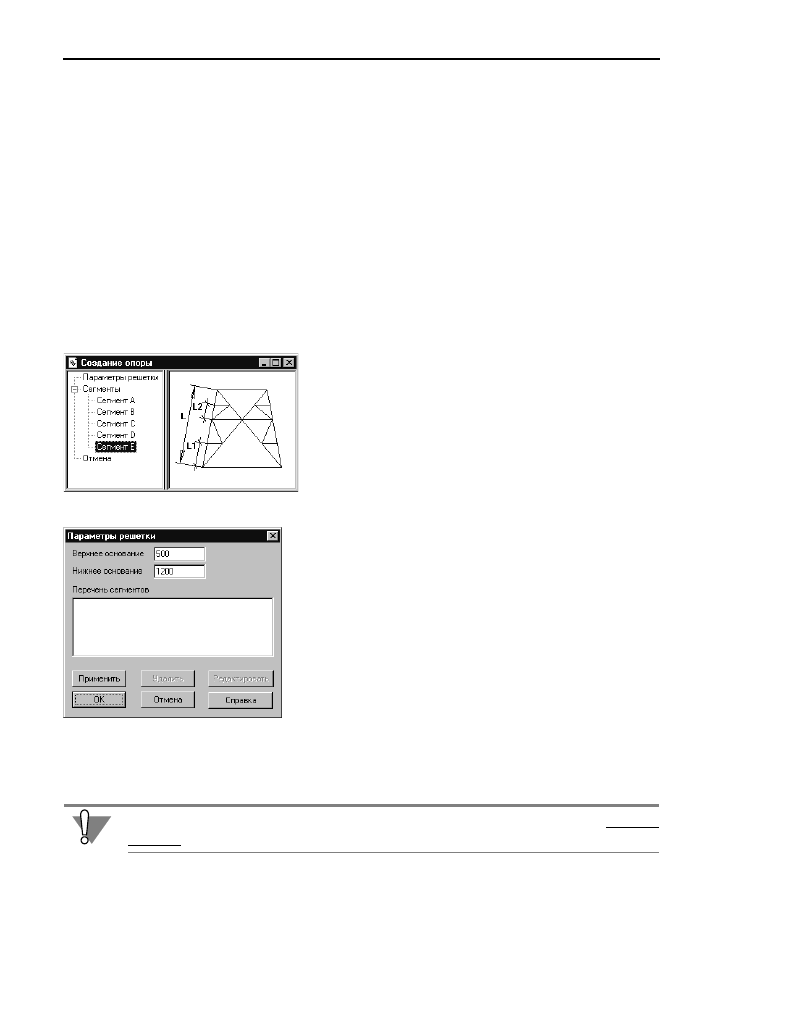

Рис. 2.2.  Окно модуля отрисовки схем

Рис. 2.3.  Диалог параметров решетки

В качестве размера верхнего основания вводите размер верхнего основания верхнего
сегмента планируемой схемы.

11

Глава 2. Формирование геометрической схемы конструкции

Раздел содержит пять типовых сегментов.

Выберите сегмент нужного типа, ориентируясь на изображение схемы в левой части ок!
на.

Чтобы ввести параметры выбранного сегмента и вставить его в схему, дважды щелкните
мышью по его названию.

На экране появится диалог параметров нижнего сегмента схемы.

Введите в его поля требуемые параметры, выберите необходимые значения опций. О па!
раметрах сегментов разных типов рассказано в  разделе 2.2 на с. 13.

Нажмите кнопку

OK

 диалога.

В текущем документе появится подсвеченное изображение нижнего сегмента схемы.
Размеры его верхнего и нижнего оснований будут соответствовать указанным в диалоге
настройки параметров решетки.

Для добавления следующего сегмента выберите его тип из списка в окне

Создание

опоры

 и дважды щелкните мышью по названию этого типа.

На экране появится диалог параметров очередного сегмента схемы.

Введите в его поля требуемые параметры, выберите необходимые значения опций.

Нажмите кнопку

OK

 диалога.

Подсветка нижнего сегмента в текущем документе будет снята.

К его изображению будет добавлено подсвеченное изображение нового сегмента, при!
чем нижнее основание нового сегмента совпадет с верхним основанием предыдущего
сегмента.

Размер верхнего основания нового сегмента (он же — размер верхнего основания полу!
ченной схемы) будет соответствовать размеру, указанному в диалоге настройки пара!
метров решетки.

Схема строится так, что ее наружный контур представляет собой трапецию. Поэтому раз!
мер верхнего основания предыдущего сегмента изменится так, чтобы обеспечить соб!
людение размеров оснований схемы.

Если у предыдущего сегмента отрисована верхняя горизонталь, то у текущего сегмента
не создается нижняя горизонталь (благодаря этому одна и та же риска не отрисовыва!
ется повторно).

Иногда указанная высота первого сегмента схемы (или нескольких первых сегментов) не
позволяет построить трапецию с указанными основаниями. Например, при длине верх!
него и нижнего основания 500 мм и 1500 мм соответственно высота первого сегмента
равна 400 мм. Система располагает боковые стороны таких сегментов вертикально, при
этом не выдерживается размер меньшего основания схемы, указанный в диалоге ввода
параметров решетки. Если после добавления следующих сегментов общая высота схемы
позволяет выдержать размер ее меньшего основания, боковые стороны перестраивают!
ся («наклоняются»). Например, при добавлении второго сегмента высотой 800 мм ука!
занная схема будет удовлетворять заданным параметрам решетки.















содержание      ..     46      47      48      49     ..
