Библиотека проектирования металлических опор. Руководство пользователя

Четвертая вкладка диалога —

Профили 4 и 5

(рис. 3.34). В этой вкладке можно установить пара!
метры четвертого и пятого профилей, участвующих в
соединении.

Опции этой вкладки полностью совпадают с опциями
вкладки

Профили 2 и 3

, описанными в таблице 3.13

на с. 49.

После задания всех параметров соединения «паук»
подтвердите его построение, нажав кнопку

Создать

диалога.

Библиотека выполнит следующие действия.

▼

Укоротит изображение профилей 2, 3, 4 и 5 на такое расстояние, что между этими про!
филями и первым профилем образуются указанные зазоры.

▼

Сформирует изображение крепежных отверстий диаметром на 1 мм больше указанного
диаметра болта (количество и расположение отверстий — заданное для пар профилей
2 и 3, 4 и 5 и профиля 1).

▼

Сформирует изображение прямоугольной соединительной пластины с такими размера!
ми, что все крепежные отверстия лежат внутри нее и минимальное расстояние от центра
крепежного отверстия до края пластины равно указанному размеру обреза.

▼

Проверит соблюдение следующих условий:

▼

Расстояние X между профилями в парах 2 и 3, 4 и 5, должно быть не менее 15 мм
(рис. 3.35).

▼

Для всех профилей расстояние H между центрами крепежных отверстий должно
быть не меньше (2,5 * d), где d — диаметр болта (см. рис. 3.18 на с. 38).

▼

Для всех профилей расстояние F2 от центра крепежного отверстия до полки про!
филя должно быть не меньше (R + R1 – 1) мм, где R — радиус шайбы под болт,
R1 — внутренний радиус уголка (см. рис. 3.12 на с. 32).

▼

Для всех профилей расстояние F3 от центра крепежного отверстия до края про!
филя должно быть не меньше (1,2 * d), где d — диаметр болта (рис. 3.12).

Редактировать
профиль

Вы можете изменить параметры первого профиля. Для этого
нажмите кнопку

Редактировать профиль

. В появившемся

диалоге отредактируйте параметры профиля и нажмите кнопку

Создать

Табл. 3.14. Параметры профиля 1 соединения «паук»

Элемент

Описание

Рис. 3.34. Диалог параметров соединения

«паук».
Вкладка параметров профилей 4 и 5

Глава 3. Ввод элементов конструкции

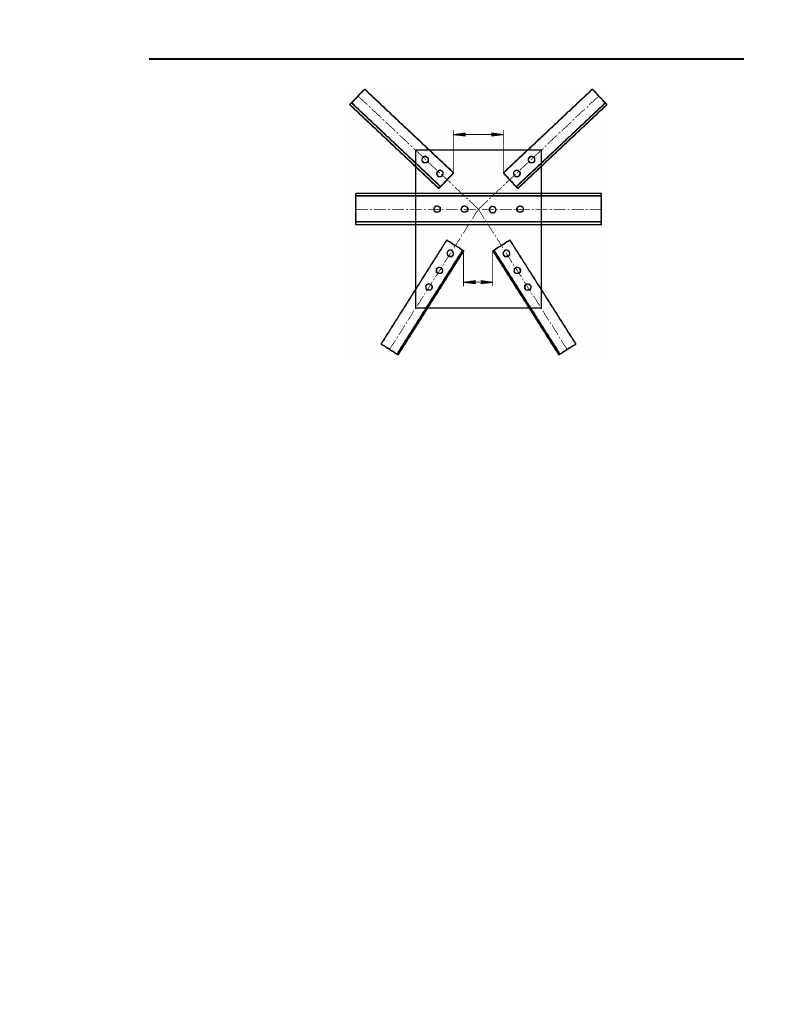

Рис. 3.35. Расстояние Х между парами профилей в соединении «паук»

Х”

Х’

Глава 4.

Редактирование конструкции

Иногда после создания изображения конструкции в нее требуется внести изменения. На!
пример, введенный профиль не отвечает условиям прочности и его типоразмер нужно
заменить, или для изменения топологии конструкции нужно удалить несколько профи!
лей и отредактировать узлы, в которых эти профили участвовали.

Для выполнения подобных действий служат специальные команды библиотеки. Кроме
того, существуют некоторые приемы работы, не требующие вызова специальных ко!
манд.

4.1.

Удаление профиля

Для того чтобы удалить изображение профиля, сформированное библиотекой, раскрой!
те в библиотеке раздел

Редактирование конструкции

и вызовите из него команду

Удаление профиля

Укажите курсором профиль. Его изображение будет удалено из документа. Риска, на ко!
торой был построен указанный профиль, останется в документе. На нее можно будет на!
ложить другой профиль.

4.2.

Удаление узла

Для того чтобы удалить изображение узла, сформированное библиотекой, раскройте в
библиотеке раздел

Редактирование конструкции

и вызовите из него команду

Уда(

ление узла

Укажите курсором линию!выноску узла. Изображение узла будет удалено из документа.
Профили, участвовавшие в удаленном соединении, останутся в документе. Изображения
крепежных отверстий в них будут удалены. Впоследствии можно будет построить новый
узел, соединяющий «освободившиеся» профили.

4.3.

Редактирование профиля

Вы можете отредактировать профиль (изменить его сортамент, типоразмер, параметры
отрисовки, разделку профилей), не прибегая к специальным командам.

Для того чтобы отредактировать параметры профиля, дважды щелкните мышью по его
изображению в документе. На экране появится тот же диалог ввода параметров, что и
при создании изображения профиля. Внесите требуемые изменения, при необходимос!

Не удаляйте изображение профиля вручную (при помощи клавиши

<Delete>

), т.к. после

этой операции невозможно будет наложить на «освободившуюся» риску другой про!
филь.

Не удаляйте изображение узла вручную (при помощи клавиши

<Delete>

), т.к. после этой

операции в профиле останутся изображения отверстий, сформированные при построе!
нии узла, и невозможно будет построить новый узел на месте удаленного.

Глава 4. Редактирование конструкции

ти выберите другой сортамент и/или типоразмер. Для подтверждения изменений на!
жмите кнопку

Создать

. Изображение профиля будет перестроено в соответствии с его

новыми параметрами.

Вы можете изменить положение профиля в схеме. Для этого любым способом измените
положение его риски. Затем дважды щелкните мышью по изображению профиля в до!
кументе. На экране появится тот же диалог ввода параметров, что и при создании изоб!
ражения профиля. Не внося никаких изменений в диалог, нажмите кнопку

Создать

Изображение профиля будет перестроено в соответствии с новым положением риски.

Указанные способы редактирования можно сочетать. Например, вам требуется изменить
сортамент профиля и сдвинуть его изображение к новому положению риски. Дважды
щелкните мышью по изображению профиля. Выберите нужный сортамент и типоразмер
профиля, нажмите кнопку

Создать

. Изображение профиля будет перестроено в соот!

ветствии с новым сортаментом и положением риски.

4.4.

Замена профилей

Иногда требуется изменить сортамент и/или типоразмер
нескольких профилей, причем замена должна произво!
диться по одинаковому правилу, например: «заменить все
уголки ГОСТ 8509–86, типоразмера 20х20х3.0 на уголки
ГОСТ 19771–74 типоразмера 25х25х2.0».

В этом случае поиск профилей, требующих замены, и ре!
дактирование их по отдельности может оказаться доволь!
но трудоемкой задачей. Поэтому для групповой замены
профилей по заданному правилу предназначена специаль!
ная команда библиотеки.

Для того чтобы задать правило замены профилей и произ!
вести эту замену, раскройте в библиотеке раздел

Редак(

тирование конструкции

и вызовите из него команду

За(

мена профилей

На экране появится диалог замены профилей (рис. 4.1).

Элементы управления диалога представлены в таблице 4.1.

Рис. 4.1. Диалог замены профилей

Табл. 4.1. Замена профилей

Элемент

Описание

Используемые
в конструкции
профили

В этом списке перечислены все сортаменты и типоразмеры
профилей, введенных в конструкцию.
Вы можете заменить все профили одного сортамента и
типоразмера профилями другого сортамента и/или типоразмера.
Для этого выделите в списке используемый профиль, который
требуется отредактировать, и нажмите кнопку

Заменить

. Укажите

в появившемся диалоге нужные параметры профиля. Если
требуется заменить профили нескольких типов, задайте условия
замены несколько раз.

Библиотека проектирования металлических опор. Руководство пользователя

После задания условий замены профилей нажмите кнопку

для запуска процесса ав!

томатической замены.

4.5.

Редактирование узлов

Вы можете отредактировать любой узел (изменить параметры соединения, а иногда —
набор участвующих в нем профилей).

Для того чтобы отредактировать параметры узла, дважды щелкните мышью по его изоб!
ражению в документе. На экране появится тот же диалог ввода параметров, что и при со!
здании изображения узла. Внесите требуемые изменения (например, измените диаметр
и количество болтов и размер обреза). Если это необходимо, перейдите к редактирова!
нию параметров профилей, а после их изменения вернитесь в диалог параметров узла.

Для подтверждения изменений параметров соединения нажмите кнопку

Создать

. Изоб!

ражение узла будет перестроено в соответствии с его новыми параметрами.

Если профили, использовавшиеся в соединении, были перестроены так, что новое поло!
жение их рисок не позволяет им участвовать в соединении, то эти профили автоматичес!
ки исключаются из узла, а крепежные отверстия в них удаляются. И наоборот, если по!
явились новые профили, риски которых расположены так, что могут участвовать в
соединении, то эти профили будут добавлены к узлу.

Топология некоторых узлов может измениться не только от изменения набора профи!
лей в окрестностях узла (добавления и удаления профилей), но и от изменения контура
соединительной пластины (фасонной пластины или ребра и косынки). Например, контур
фасонной пластины, участвующей в соединении, был отредактирован так, что внутри не!
го стали лежать концы рисок меньшего количества профилей. Тогда после редактиро!
вания узла в нем останутся только те профили, риски которых заканчиваются внутри
контура пластины. Если контур фасонной пластины был отредактирован так, что внутри

Заменяемые
профили

После задания новых параметров профилей в этом списке
появляются названия сортаментов и типоразмеры заменяемых
профилей.

Заменяющий
профиль

В этом поле появляется название и типоразмер сортамента,
который должен заменить сортамент, выделенный в списке
заменяемых профилей.

Исключить

Вы можете отказаться от замены какого!либо сортамента,
внесенного в список заменяемых. Для этого выделите этот
сортамент в списке и нажмите кнопку

Исключить

Табл. 4.1. Замена профилей

Элемент

Описание

Таким способом можно заменить сортамент и/или типоразмер профилей, но нельзя от!
редактировать параметры отрисовки (например, превратить невидимые полки в види!
мые). Для изменения параметров отрисовки следует вызывать диалог параметров для
каждого конкретного профиля.

Глава 4. Редактирование конструкции

него стали лежать концы рисок большего количества профилей, то после редактирова!
ния соединения в нем будет участвовать больше профилей.

Если профили, использовавшиеся в соединении, были перестроены так, что в центре уз!
ла (начальной точке линии!выноски, обозначающей соединение) не осталось рисок, ко!
торые могут участвовать в соединении, то узел не может быть перестроен автоматичес!
ки. В этом случае необходимо переместить центр узла (точку вставки узла). Выделите
линию!выноску, обозначающую соединение, щелкнув на ней мышью. Перетащите мы!
шью характерную точку начала линии!выноски в точку, удовлетворяющую условиям
вставки узла данного типа.

Если набор профилей в данном графическом документе был отредактирован или допол!
нен так, что перестроение узла данного типа невозможно, то при попытке редактирова!
ния этого узла система выдаст соответствующее предупреждение. В этом случае необ!
ходимо удалить узел, как указано в разделе 4.2 на с. 54, и создать на прежнем месте
новый узел подходящего типа.

4.6.

Контроль конструкции

Сформированная библиотекой конструкция должна удовлетворять определенным усло!
виям. Их можно условно разделить на две группы: условия взаимного расположения
элементов конструкции и условия прочности.

Соблюдение условий взаимного расположения элементов гарантирует, что разработан!
ную конструкцию можно будет изготовить (собрать).

Соблюдение условий прочности гарантирует, что изготовленная конструкция не разру!
шится под действием расчетных нагрузок.

Выполнение большинства условий можно проконтролировать автоматически на любом
этапе разработки конструкции.

Соблюдение условий взаимного расположения элементов проверяется каждый раз при
создании и редактировании любого узла. Эти условия перечислены выше, в описании уз!
лов разных типов.

Если при создании или редактировании узла система выдала диалог со списком ошибок,
Вы можете сразу перейти к их исправлению. Для этого нажмите кнопку

диалога и из!

мените параметры узла и профилей так, чтобы соблюдались все условия взаимного рас!
положения. Если в диалоге с перечнем ошибок нажать кнопку

Игнорировать

, узел бу!

дет построен с нарушением условий. Однако впоследствии вы можете найти все
«ошибочные» узлы в конструкции и исправить их параметры.

Для того чтобы проверить конструкцию на наличие ошибок, раскройте в библиотеке раз!
дел

Редактирование конструкции

и вызовите из него команду

Контроль конструк(

ции

В появившемся на экране диалоге выберите название папки, в которой будет создан тек!
стовый файл с перечнем обнаруженных ошибок.

Включите опцию

Проверять все

, если требуется проверить на наличие ошибок всю ме!

таллоконструкцию. Если опция

Проверять все

выключена, то будет произведена про!

верка указанного узла или профиля.

Библиотека проектирования металлических опор. Руководство пользователя

После задания условий контроля конструкции нажмите кнопку

Выполнить

для ее про!

верки.

Если опция

Проверять все

была выключена, укажите курсором элемент конструкции

(профиль или узел), который требуется проконтролировать.

На экране появится окно с перечнем обнаруженных ошибок. Для вывода этого перечня
в текстовый файл нажмите кнопку

Вывод в файл

Для того чтобы исправить какую!либо конкретную ошибку, выделите ее в списке и на!
жмите кнопку

Редактировать

или дважды щелкните мышью по названию ошибки в

списке. Система перейдет в режим редактирования того элемента (профиля или узла), в
котором обнаружена данная ошибка; на экране появится тот же диалог ввода парамет!
ров, что и при создании этого элемента. Исправьте параметры в нем и нажмите кнопку

Создать

При контроле конструкции проверяется также соблюдение условий прочности. Расчет на
прочность выполняется по геометрическим данным сечения профиля, с учетом гибкости
на наибольшем пролете. Под пролетом понимается расстояние между соседними соеди!
нениями профилей. Допускаемые напряжения задаются в соответствии с материалом
профиля. Нагружающее усилие задается при формировании соответствующего профи!
ля.

Порядок исправления ошибок, связанных с нарушением условий прочности — такой же,
как при исправлении ошибок взаимного расположения. Как правило, для повышения
прочности профиля требуется увеличить его типоразмер.

Глава 5.

Формирование рабочей документации

На основании изображения конструкции может быть создан комплект рабочей докумен!
тации для ее изготовления — рабочие чертежи деталей (профилей, соединительных
пластин, плит), сборочный чертеж, ведомости отправочных марок и метизов, выборка
металлов.

5.1.

Деталировка

Для создания деталировки (рабочих чертежей деталей) раскройте в библиотеке раздел

Формирование рабочей документации

и вызовите из него команду

Деталировка

На экране появится диалог задания условий деталировки. Элементы управления диалога
приведены в таблице 5.1.

После задания условий формирования деталировки нажмите кнопку

Выполнить

для ее

создания.

Если опция

Детализировать все

была выключена, укажите курсором элемент конс!

трукции (профиль или узел), деталировку которого требуется выполнить.

Система создаст и разместит в указанной папке чертежи деталей, а при необходимости
откроет их.

5.2.

Сборочный чертеж

Для создания сборочного чертежа конструкции раскройте в библиотеке раздел

Форми(

рование рабочей документации

и вызовите из него команду

Сборочный чертеж

Система создаст новый чертеж формата А1 и разместит на нем изображение металло!
конструкции с обозначением всех ее элементов. Это изображение будет автоматически
промасштабировано так, чтобы оно поместилось на листе.

Табл. 5.1. Задание условий деталировки

Элемент

Описание

Папка
для размещения
созданных
документов

В этом поле отображается название папки на диске компьютера, в
которой будут созданы файлы документов деталировки. Это
название можно выбрать при настройке общих данных проекта.

Детализировать
все

Включите эту опцию, если требуется создать деталировку всей
металлоконструкции. Если опция

Детализировать все

выключена, то будет создана деталировка указанного узла или
профиля.

Открыть
созданные
документы

Включите эту опцию, если хотите, чтобы автоматически
сформированные документы остались открытыми после их
создания.

Библиотека проектирования металлических опор. Руководство пользователя

На экране появится диалог, в котором можно будет уточнить формат и масштаб сборки.
Элементы управления диалога представлены в таблице 5.2.

Для того чтобы визуально оценить правильность выбора масштаба, нажмите кнопку

Применить

диалога. Изображение в окне документа будет перестроено в соответствии

с заданными значениями масштабов и выбранным форматом листа. Если это изображе!
ние вас устраивает, нажмите кнопку

Создать

для подтверждения формирования черте!

жа. Если какое!либо значение было задано ошибочно, исправьте его, вновь проконтро!
лируйте изображение при помощи кнопки

Применить

и подтвердите создание чертежа.

Если требуется, доработайте чертеж «вручную» при помощи команд чертежно!графи!
ческого редактора системы КОМПАС!3D. Сохраните и напечатайте его.

5.3.

Ведомость отправочных марок

Для формирования ведомости отправочных марок раскройте в библиотеке раздел

Фор(

мирование рабочей документации

и вызовите из него команду

Ведомость отпра(

вочных марок.

Система автоматически создаст требуемую ведомость, сохранит ее на диске в папке, ука!
занной при настройке общих данных проекта, и откроет эту ведомость.

Заполните основную надпись ведомости (для этого перейдите в режим разметки стра!
ниц), сохраните и напечатайте ее.

Табл. 5.2. Замена профилей

Элемент

Описание

Масштаб по Х,

Масштаб по Y

Введите в поля

Масштаб по Х

Масштаб по Y

коэффициенты,

на которые нужно умножить автоматически предложенные
системой горизонтальный и вертикальный размеры изображения
конструкции.

Профили

Введите коэффициент, на который нужно умножить
автоматически предложенную системой ширину изображений
профилей в конструкции (в сборочном чертеже отношение
ширины профиля к его длине может отличаться от истинного).

Формат
листа

Нажмите кнопку

Формат листа

, если требуется изменить формат

сборочного чертежа. В появившемся на экране диалоге выберите
стандартный формат или укажите размеры нестандартного
(пользовательского) формата.

При вызове команды формирования ведомости отправочных марок активным докумен!
том должна быть сформированная при помощи библиотеки схема конструкции.

Глава 5. Формирование рабочей документации

5.4.

Ведомость метизов

Для формирования ведомости метизов раскройте в библиотеке раздел

Формирова(

ние рабочей документации

и вызовите из него команду

Ведомость метизов

5.5.

Выборка металлов

Для формирования выборки металлов раскройте в библиотеке раздел

Формирование

рабочей документации

и вызовите из него команду

Выборка металлов.

Система автоматически создаст выборку, сохранит ее на диске в папке, указанной при
настройке общих данных проекта, и откроет документ!выборку (этот документ, как и ве!
домости метизов и отправочных марок, представляет собой спецификацию КОМПАС!
3D — файл с расширением

spw

Заполните основную надпись документа (для этого перейдите в режим разметки стра!
ниц), сохраните и напечатайте его.

При вызове команды формирования ведомости метизов активным документом должна
быть сформированная при помощи библиотеки схема конструкции.

При вызове команды формирования выборки металлов активным документом должна
быть сформированная при помощи библиотеки схема конструкции.

Конвертирование файлов

системы КОМПАС3D

в формат PDF

Инструкция

20 ноября 2005 года

Информация, содержащаяся в данном документе, может быть изменена
без предварительного уведомления.

Никакая часть данного документа не может быть воспроизведена или передана
в любой форме и любыми способами в каких!либо целях
без письменного разрешения ЗАО АСКОН.

АСКОН, КОМПАС, логотипы АСКОН и КОМПАС
являются зарегистрированными торговыми марками ЗАО АСКОН.

Остальные упомянутые в документе торговые марки
являются собственностью их законных владельцев.

Введение

Введение

Формат PDF (Portable Document Format) — разработка фирмы Adobe. Это универсаль!
ный формат, позволяющий сохранять точный внешний вид документа!оригинала. Кроме
описания страницы формат PDF содержит также шрифты, команды печати, ключевые
слова для поиска и индексации файла и другую информацию.

Документы, записанные в формате PDF, как правило, не предназначены для прямого ре!
дактирования. Их можно только просматривать и распечатывать. Для просмотра или пе!
чати необходим Adobe Acrobat Reader. Эта программа распространяется свободно и мо!
жет быть загружена с web!сайта

www.adobe.com

Формат PDF часто используется в полиграфии.

Одним из достоинств этого формата является его независимость от платформы. Вы мо!
жете записать документ в операционной системе Windows и передать его на компьютер,
работающий под управлением ОС Mac или Unix. Документ будет корректно открыт и рас!
печатан.

Система КОМПАС!3D не содержит средств для записи документов в PDF. Поэтому для
конвертации документов из формата КОМПАС в формат PDF необходимо приобрести и
установить специальные программы.

Существует два основных способа преобразования документов в формат PDF.

▼

Вывод документа в файл через виртуальный принтер, обеспечивающий получение на
выходе PDF!файлов.

▼

Вывод документа в файл через виртуальный принтер, обеспечивающий получение на
выходе postscript!файлов, и последующее преобразование PS!файла в формат PDF.

Первый способ подробно описан в разделе 2, а второй — в разделе 3.

Виртуальным принтером

принято называть драйвер принтера, настроенный на печать в

файл.

Виртуальный принтер, обеспечивающий получение на выходе PDF!файлов, будем назы!
вать

PDFпринтером

, а виртуальный принтер, обеспечивающий получение на выходе PS!

файлов —

PSпринтером

Поскольку программы для конвертации в формат PDF не являются разработками компа!
нии АСКОН, настоящую Инструкцию не следует рассматривать как руководство пользо!
вателя. Инструкция содержит лишь общие сведения о способах конвертации.

Рекомендуется испробовать оба описанных способа (а также несколько названных про!
грамм), а затем, сравнивая результаты, выбрать наиболее подходящий для вас вариант.

1. Адрес этого web!сайта, а также другие адреса, упомянутые в Инструкции, действительны на мо!

мент ее составления.

Компания АСКОН не отвечает за работоспособность программ, которые будут использо!
ваться для конвертации КОМПАС!документов в формат PDF, и не осуществляет их тех!
ническую поддержку.

Конвертирование файлов системы КОМПАС3D в формат PDF

Печать на виртуальный PDFпринтер

Виртуальный PDF!принтер появляется в списке принтеров, подключенных к компьютеру,
после установки специальной программы (фактически она является драйвером принте!
ра). Таких программ существует довольно много. Как наиболее универсальные (предна!
значенные для печати документов всех типов) можно рекомендовать программы, пере!
численные в таблице 2.1.

На сайте разработчика содержатся рекомендации, касающиеся процесса установки вы!
бранного PDF!принтера.

Табл. 2.1. Программы для установки PDFпринтера

Название программы,
сайт компанииразработчика

Цена

. Дополнительные условия приобретения

* Цены указаны на момент составления инструкции.

602PRINT PACK

www.software602.com

$39.95. Бесплатная ознакомительная версия для

использования в течение 30 дней.

Win2PDF

www.daneprairie.com

$35.

Ознакомительная версия добавляет страницы к
единому PDF!документу.

PDF Factory

www.fineprint.com

$49.95. Ознакомительная версия добавляет комментарии

на страницы PDF!документа.

PDF Creator

www.jawspdf.com

$84.

Ознакомительная версия добавляет «водяные
знаки» (wotermarks) на страницы PDF!документа.

PDF reDirect

www.exp!systems.com

Бесплатно для индивидуального использования.

PDF reDirect Professional

www.exp!systems.com

$19.99. Бесплатная ознакомительная версия для

использования в течение 90 дней.

Pdf995

www.pdf995.com

Бесплатно

** Требует наличия конвертера, преобразующего ps!файлы в pdf!

файлы. Бесплатный конвертер доступен для скачивания на том
же сайте, что и драйвер принтера.

CutePDF Writer

www.cutepdf.com

Бесплатно

Печать на виртуальный PDFпринтер

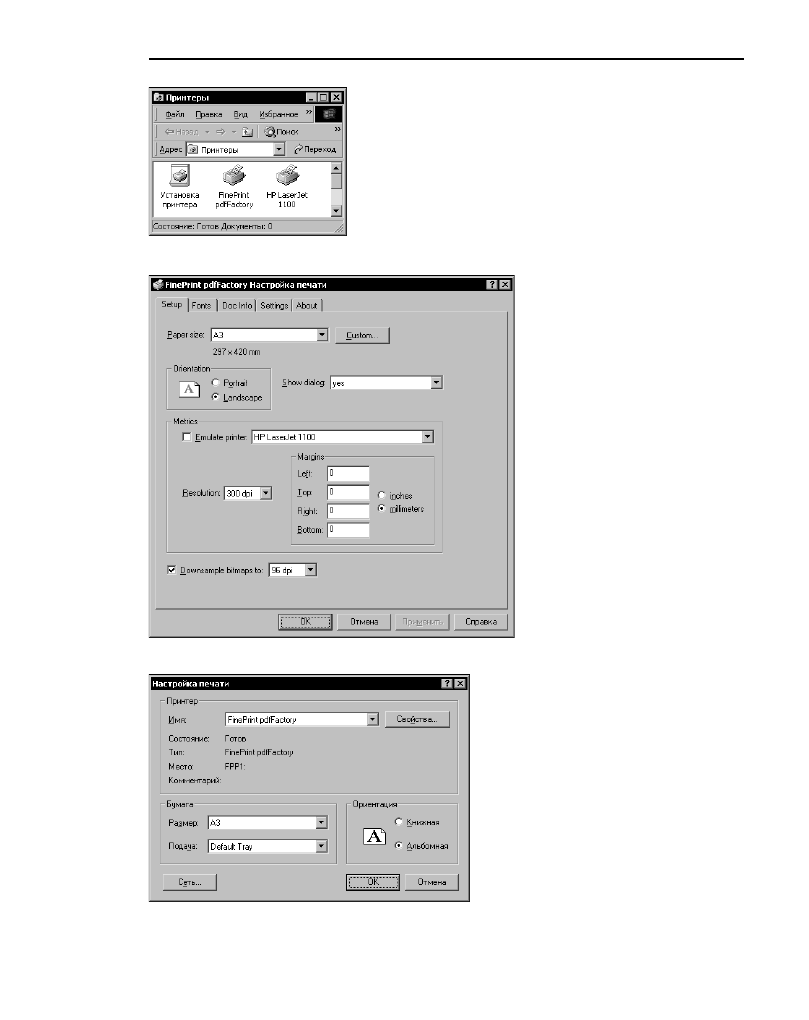

На рис. 2.1 показан PDF!принтер

FinePrint pdfFactory

, появив!

шийся в результате установки программы

PDF Factory

После установки вы можете настроить различные умолчатель!
ные параметры PDF!принтера: разрешение печати, размер бума!
ги, используемые шрифты и т.п. Возможности настройки зави!
сят от конкретной программы. Например, на рис. 2.2 показан
диалог настройки PDF!принтера

FinePrintpdfFactory

. Для полу!

чения подробных сведений о возможностях настройки восполь!
зуйтесь Справочной системой выбранной программы.

Завершив установку и настройку
виртуального PDF!принтера, можно
приступать к печати (конвертации)
документов. Чтобы вывести КОМ!
ПАС!документ в формат PDF, вы!
полните следующие действия.

Запустите систему КОМПАС!3D
и откройте нужный документ.

Вызовите команду

Файл —

Предварительный про
смотр

В режиме предварительного
просмотра вызовите команду

Файл — Настройка плотте
ра/принтера

В списке

Имя:

появившегося диалога

выберите строку, соответствующую
установленному виртуальному PDF!
принтеру (рис. 2.3). Если необходимо,
измените размер и/или ориентацию
бумаги.

Скомпонуйте изображение на поле вы!
вода так же, как при печати на бумаге.

Вызовите команду

Файл — Печать

Укажите имя PDF!файла и папку для
его размещения.

Запустите печать документа.

Рис. 2.1.

Принтер

FinePrint pdfFactory

Рис. 2.2. Настройка печати на принтере FinePrint pdfFactory

Рис. 2.3. Выбор принтера FinePrint pdfFactory

содержание .. 45 46 47 48 ..
