Библиотека планировок цехов. Руководство пользователя

1.3.2.

Выбор языкового драйвера

Языковый драйвер обеспечивает порядок сортировки таблиц, а также выбор кодовой
таблицы для корректного преобразования данных и отображения кириллицы.

1. На вкладке

Definition

акти!

визируйте поле

LANGDRIVER

2. Выберите из раскрывающе!

гося списка вариант

Pdox

ANSI Cyrillic

(рис. 1.6).

1.3.3.

Особенности подключения сетевой базы данных

Файл базы данных может быть расположен на жестком диске компьютера сети. В этом
случае необходимо изменить формат представления пути к файлу, который формирует!
ся в поле

SERVER NAME

автоматически.

1. В сформированной автоматически записи в поле

SERVER NAME

удалите символы «\\»,

предшествующие имени сетевого компьютера и символ «\» после него.

2. Введите «

» после имени компьютера и обозначение полного пути, например,

C:\Bases\templet.gdb

Если база данных находится на компьютере с именем Server, то поле

SERVER NAME

должна содержать следующую запись:

Server:C:\Bases\templet.gdb

При запуске Библиотеки на экране могут появляться сообщения об ошибке подключения
к базе данных в следующих случаях.

▼

Не установлен BDE Administrator.

▼

Не установлен драйвер InterBase в BDE Administrator.

▼

Не установлен или не запущен InterBase Server.

▼

Недоступен файл базы данных (удален или испорчен).

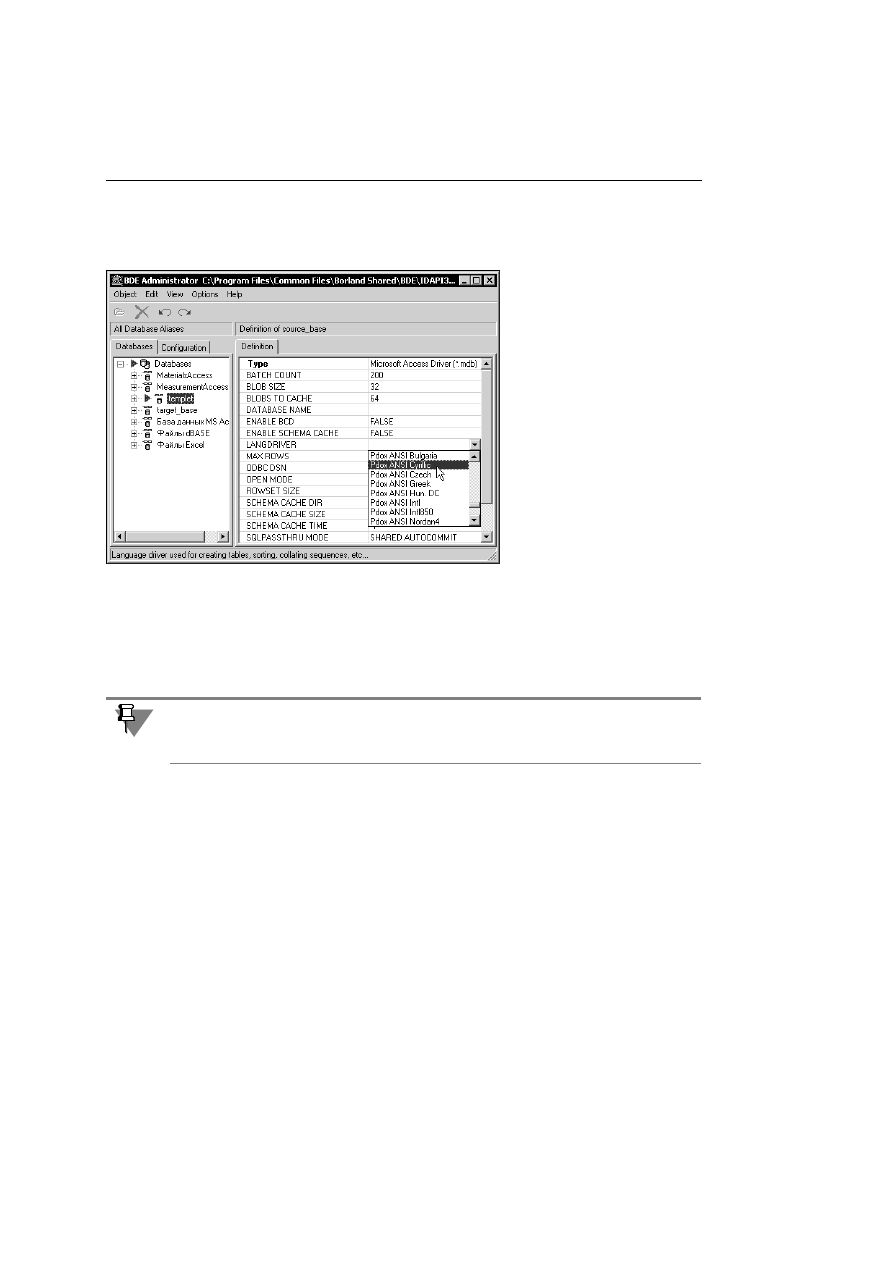

Рис. 1.6.

Выбор языкового драйвера

Чтобы обеспечить доступ к базе данных, расположенной на сетевом компьютере, необ!
ходимо указывать полный путь к файлу базы данных для локального компьютера, на ко!
тором она находится.

Глава 1. Установка библиотеки на компьютер и подключение ее к системе КОМПАС

Для проверки этих ошибок нужно зарегистрировать базу данных

templet.gdb

, используя

BDE Administrator и открыть ее. Если ошибка есть, то будет выдано сообщение о ее при!
чинах.

Добавление новых записей в базу данных возможно, если файл базы данных доступен
для записи. Если файл или диск, на котором он записан, защищен от записи, то возмо!
жен только просмотр базы данных и вставка оборудования без его регистрации (см.
Главу 2. на с. 15).

1.4.

Подключение и запуск Библиотеки планировок цехов

Приложение реализовано в виде прикладной КОМПАС!библиотеки

templet.rtw

Чтобы подключить библиотеку к системе КОМПАС, выполните следующие действия.

1. Вызовите команду

Сервис —

Менеджер библиотек

На экране появится окно Менеджера библиотек.

2. Вызовите из контекстного меню Менеджера библиотек команду

Добавить

описание

—

прикладной библиотеки

На экране появится диалог

Добавить

библиотеку

(рис. 1.7).

3.Откройте папку, в которой сохранен

файл библиотеки

Templet.rtw

(по

умолчанию

..\Libs\Templet\)

и откройте

его.

Диалог будет закрыт.

4.В появившемся на экране диалоге

Свойства библиотеки

(рис. 1.8) вы!

берите режим работы библиотеки.

5.Включите опцию

Минимизировать

при выполнении

, чтобы обеспечить

автоматическую минимизацию окна
библиотеки при выполнении какой!ли!
бо ее команды. После завершения ко!
манды окно библиотеки будет развер!
нуто.

6. Чтобы завершить настройку свойств библиотеки нажмите кнопку

ОК

Название библиотеки появится в правой части окна Менеджера библиотек.

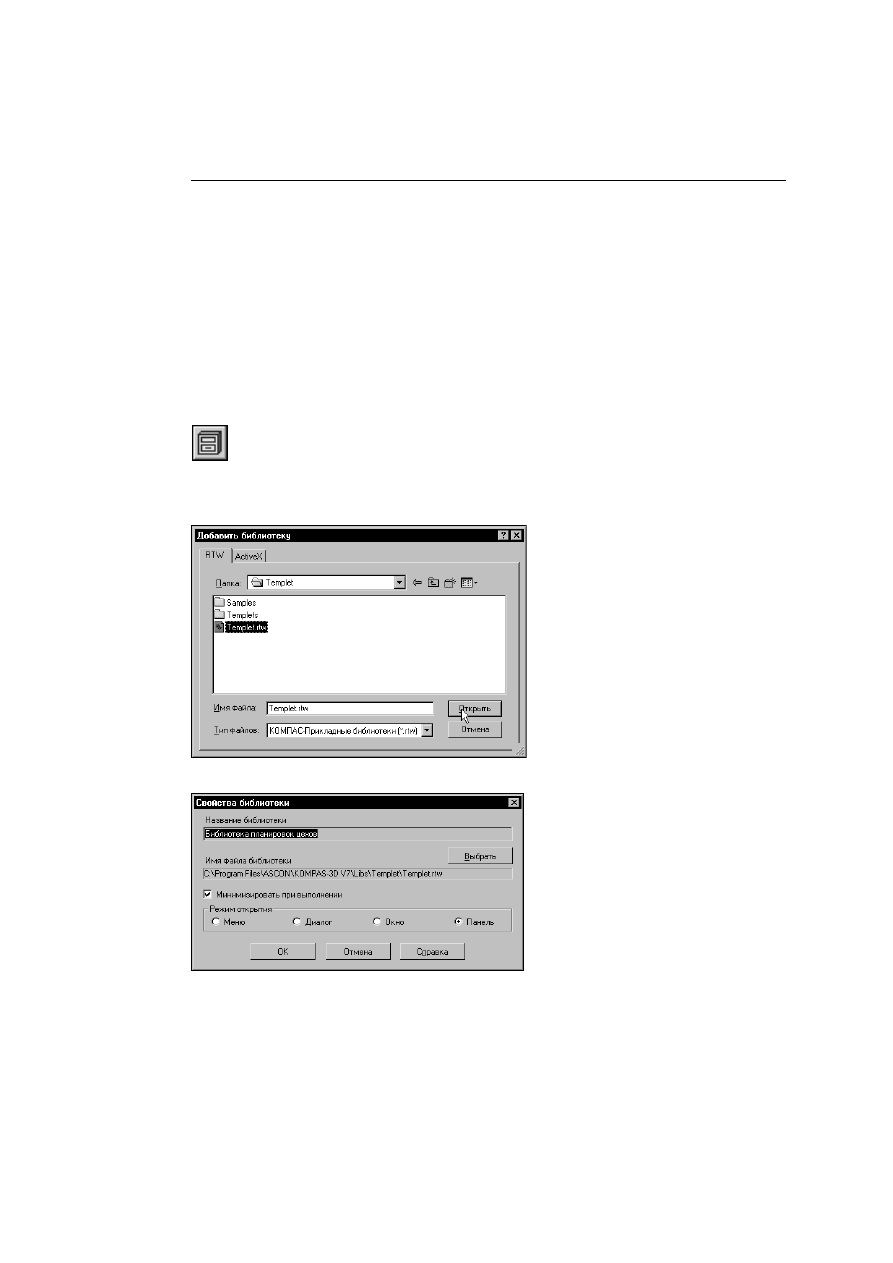

Рис. 1.7.

Диалог добавления библиотеки

Рис. 1.8. Диалог

Свойства библиотеки

Библиотека планировок цехов. Руководство пользователя

7. Щелкните мышью в поле слева от названия библиотеки.

Библиотека будет подключена в установленном для нее режиме: меню, окно, диалог или
панель. В поле рядом с названием библиотеки появляется красная «галочка» — признак
того, что библиотека подключена; «галочкой» помечается также название команды

Подключить

в контекстном меню.

1.5.

Отключение библиотеки

Система КОМПАС позволяет подключить и использовать в работе несколько приклад!
ных библиотек одновременно. Однако следует помнить, что каждое подключение библи!
отеки приводит к уменьшению свободных системных ресурсов. Поэтому, если ранее
подключенная прикладная библиотека больше не требуется для работы, ее рекоменду!
ется отключить.

Для отключения библиотеки укажите ее в окне Менеджера и вызовите из контекстного
меню команду

Подключить

Из поля рядом с названием библиотеки исчезнет «галочка». Одновременно исчезнет на!
звание библиотеки из нижней части меню

Библиотеки

1.6.

Интерфейс Библиотеки планировок цехов

Отображение Библиотеки соответствует выбранному режиму (ме!
ню, диалог, окно или панель). На рис. 1.9 изображен режим

Окно

В окне находится список команд Библиотеки. Чтобы вызвать ко!
манду, дважды щелкните мышью по ее названию.

В режимах

Диалог

Панель

в окне Библиотеки отображаются ана!

логичные команды. В режиме

Меню

эти команды доступны в под!

меню

Библиотека планировок цехов

меню

Библиотеки

систе!

мы КОМПАС!ГРАФИК.

В составе Библиотеки планировок цехов поставляется Библиотека условных графичес!
ких обозначений, сохраненная в файле

UGO.lfr

. При создании и редактировании темпле!

тов оборудования средствами Библиотеки планировок цехов (см. ниже) условные гра!
фические обозначения подключаются автоматически. Библиотека условных
графических обозначений может использоваться для вставки условных обозначений в
документы системы КОМПАС!ГРАФИК автономно. Для этого она должна быть подклю!
чена к системе КОМПАС!ГРАФИК стандартным способом.

Рис. 1.9.

Библиотека

планировок цехов.
Режим

Окно

Глава 2.

Настройка Библиотеки

Чтобы настроить параметры библиотеки, вызовите команду

Конфигурация библио:

теки

. В появившемся на экране диалоге задайте необходимые параметры.

2.1.

Вкладка Регистрация

При работе Библиотеки используется база данных. Она со!
держит информацию обо всем оборудовании, темплеты ко!
торого можно использовать при построении планировок це!
хов. При создании планировок средствами Библиотеки в базу
данных записывается информация о зарегистрированном
оборудовании.

Варианты

КОМПАС:АВТОПРОЕКТ

Локальная

группы

Используемая база данных

(рис. 2.1) позволяют выбрать

базу данных оборудования, которая будет использоваться
при работе.

Вариант

КОМПАС:АВТОПРОЕКТ

позволяет использовать

файл базы данных оборудования

aproserv.gdb

системы КОМ!

ПАС!АВТОПРОЕКТ.

Вариант

Локальная

позволяет использовать файл

templet.gdb

. Он поставляется вместе с Библиотекой и содер!

жит только необходимые для создания планировок таблицы.

Опция

Разрешить повтор номеров позиций

позволяет размещать на плане оборудо!

вание с повторяющимися номерами позиций. Если эта опция выключена, допускаются
только уникальные номера.

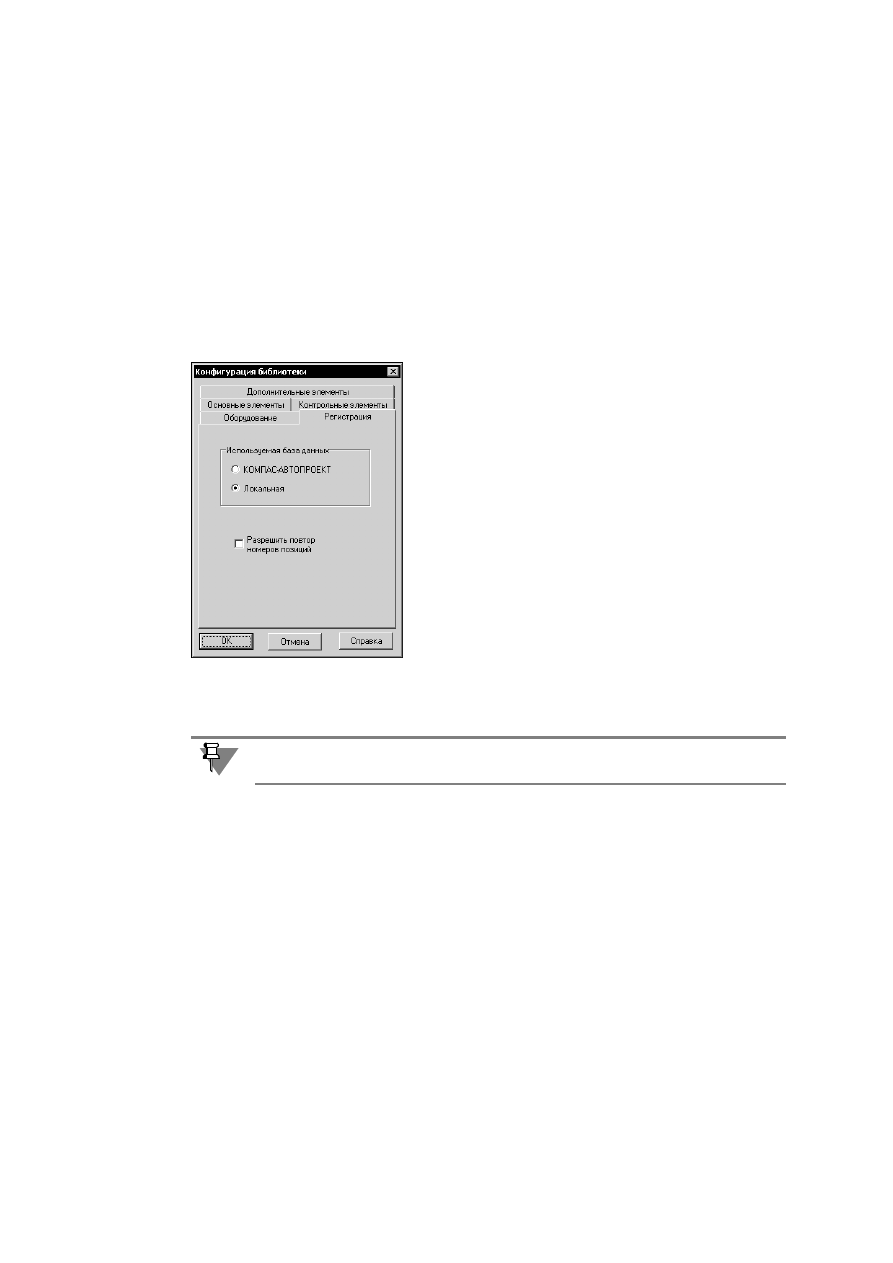

Рис. 2.1.

Диалог

Конфигурация
библиотеки

Вкладка

Регистрация

Не рекомендуется изменять выбранную для работы базу данных. Это приведет к некор!
ректной работе Библиотеки.

Библиотека планировок цехов. Руководство пользователя

2.2.

Вкладка Оборудование

На этой вкладке показаны имена групп оборудования первого
уровня (рис 2.2). При добавлении пользовательских групп
(см. раздел 6.1. на с. 29), их имена будут добавлены в список.

Опции рядом с именами групп позволяют управлять их отоб!
ражением в дереве диалога

Оборудование

2.3.

Вкладка Основные элементы

При размещении темплета на плане всегда отображается

ос

новной контур

— замкнутый контур, показывающий габари!

ты объекта (например, станка).

Элементы управления вкладки

Основные элементы

(рис. 2.3) позволяют настроить набор отображаемых элемен!
тов темплета. Назначение элементов управления показано в
табл. 2.1.

Выполненные настройки управляют отображением всех
вновь размещаемых на плане темплетов. Изменить настройку
отображения уже существующего на плане темплета вы мо!
жете, вызвав команду библиотеки

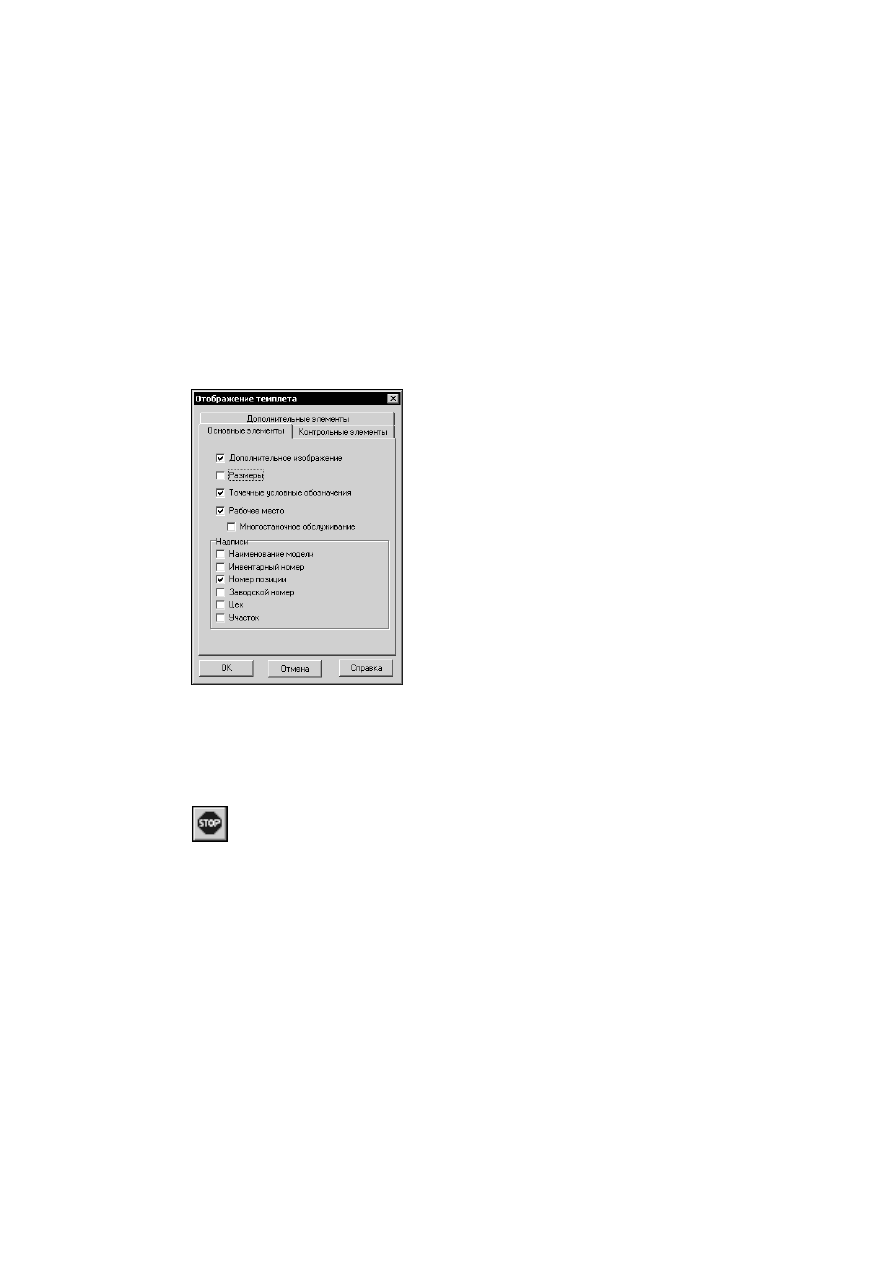

Отображение темплета

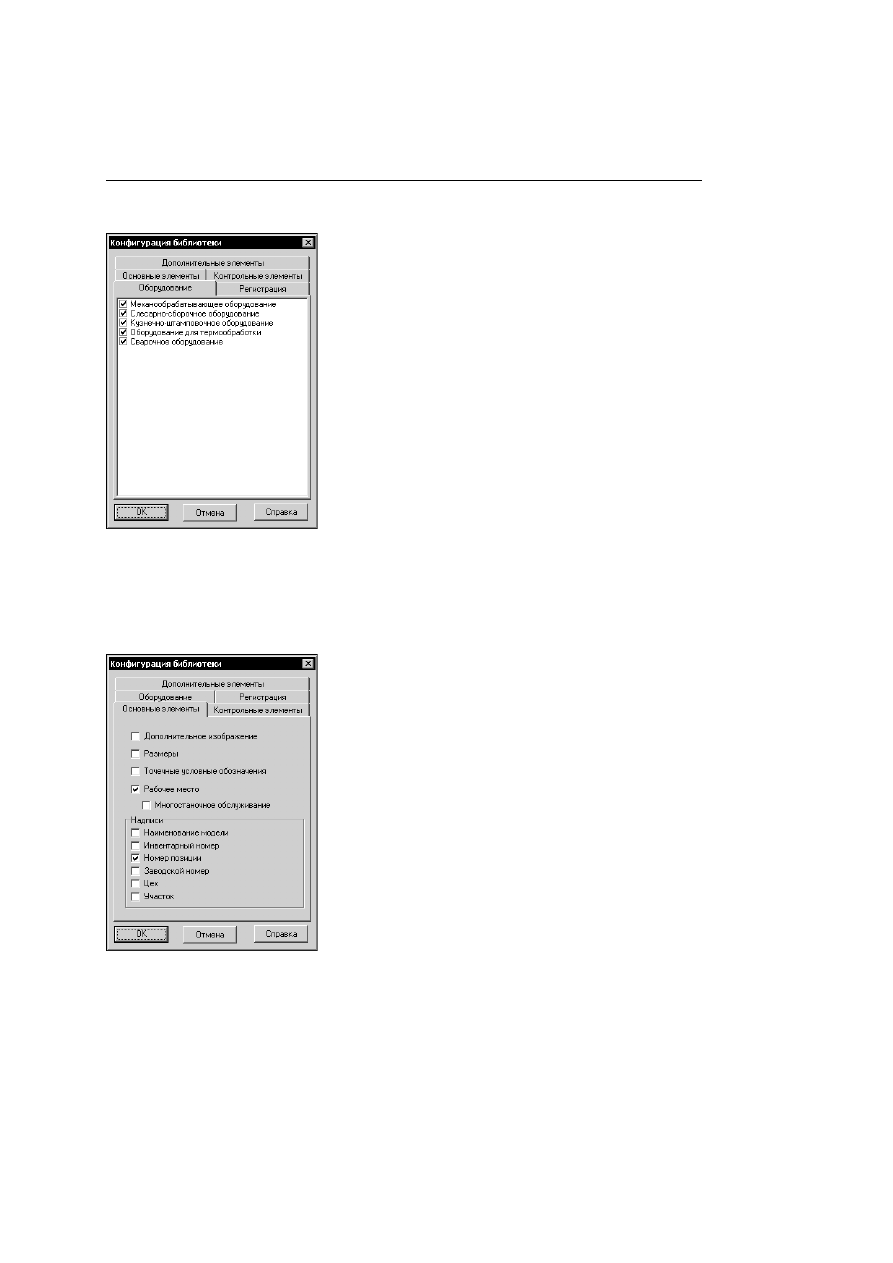

Рис. 2.2. Диалог

Конфигурация
библиотеки

Вкладка

Оборудование

Рис. 2.3. Диалог

Конфигурация
библиотеки

Вкладка

Основные

элементы

Глава 2. Настройка Библиотеки

Табл. 2.1. Назначение элементов управления вкладки

Основные элементы

Название опции

Назначение

Дополнительное

Опция позволяет отображать контур оборудования, дополняющий
его габарит.

Размеры

Опция позволяет отображать размеры оборудования.

Точечные
условные
обозначения

Опция позволяет отображать условные обозначения, уточняющие
состав оборудования (места расположения заготовок, готовых
изделий и т.п.).

Рабочее место

Опция позволяет отображать место размещения работника у
станка.

Многостаночное
обслуживание

Опция позволяет отображать возможность обслуживания
работником более одного станка данной модели.

Группа опций
Надписи

Опции позволяют отображать на плане соответствующие
параметров оборудования.

Вы можете настроить параметры надписей на плане, используя возможности системы
КОМПАС!ГРАФИК. Для этого вызовите команду

Сервис

—

Параметры

. На вкладке

Те:

кущий чертеж

диалога

Параметры

вызовите команду

Текст на чертеже

. Элементы

управления в правой части диалога позволяют настроить параметры шрифта, абзаца и
т. п.

Библиотека планировок цехов. Руководство пользователя

2.4.

Вкладка Контрольные элементы

Основной контур темплета является базой для формирова!
ния контрольных элементов.

Контрольный элемент

— за!

мкнутый контур, обозначающий минимальные допустимые
расстояния от основного контура объекта до другого обору!
дования и строительных конструкций цеха.

Элементы управления вкладки

Контрольные элементы

(рис. 2.4) позволяют настроить набор отображаемых конт!
рольных элементов темплета. Назначение элементов управ!
ления показано в табл. 2.2.

Отображение темплета

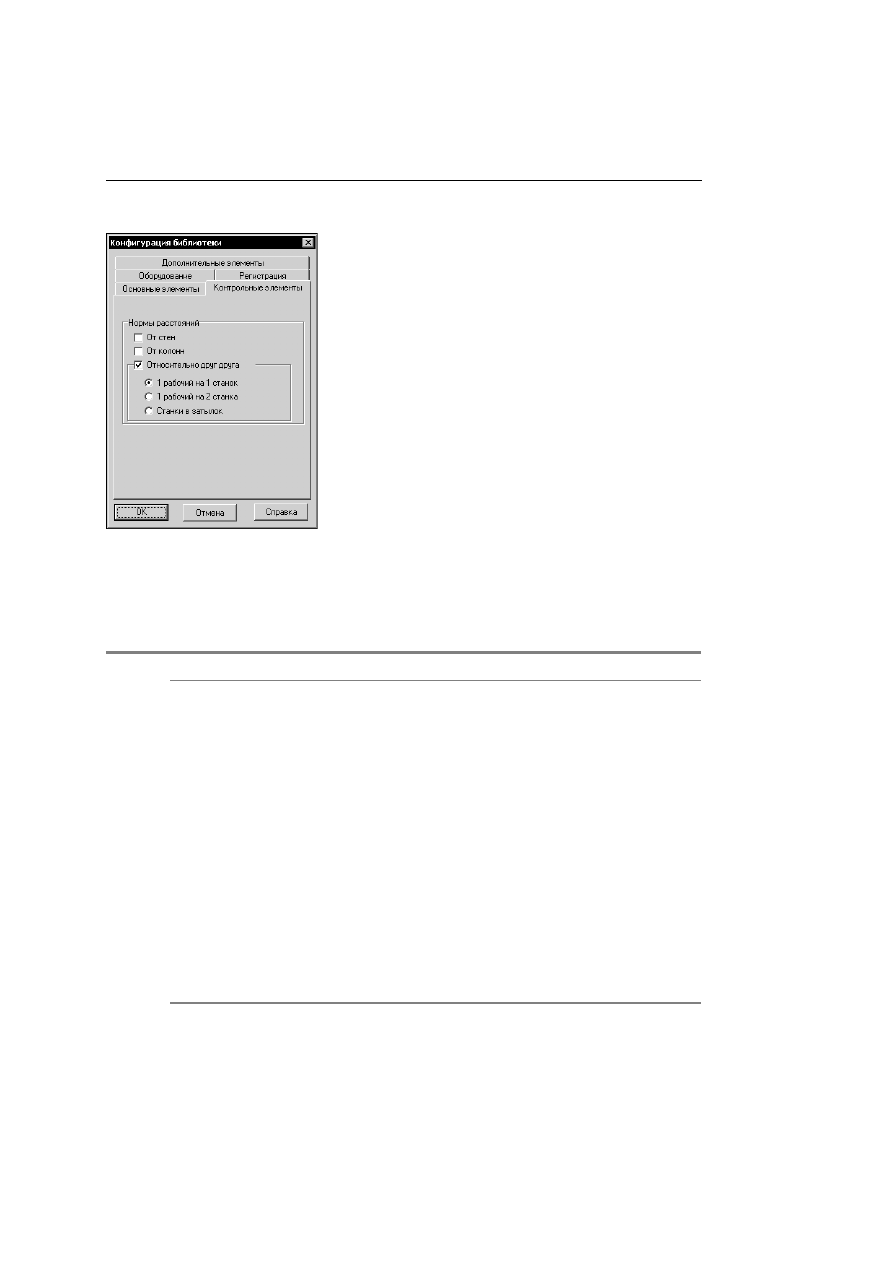

Рис. 2.4. Диалог

Конфигурация
библиотеки

Вкладка

Контрольные

элементы

Табл. 2.2. Назначение элементов управления вкладки

Контрольные элементы

Название опции

Назначение

Группа опций

Нормы
расстояний

От стен

Опция позволяет управлять отображением на плане зон контроля
нормативных расстояний от основного контура объекта до стен.

От колонн

Опция позволяет управлять отображением на плане зон контроля
нормативных расстояний от основного контура объекта до колонн.

Относительно
друг друга

Опция позволяет управлять отображением зон контроля
нормативных расстояний между расстояний между единицами
оборудования.

1 рабочий
на 1 станок,
1 рабочий
на 2 станка,
Станки в затылок

Варианты позволяют выбрать один из вариантов, определяющих
зоны контроля расстояний между единицами оборудования.

Глава 2. Настройка Библиотеки

2.5.

Вкладка Дополнительные элементы

Дополнительные элементы темплетов представляют собой
графические изображения, обозначающие пользовательские
объекты, например, точки подвода электроэнергии, положе!
ние фундаментных опор, точки для подвода системы венти!
ляции и т.п.

Элементы управления, расположенные на вкладке

Допол:

нительные элементы

(рис. 2.5), позволяют создавать такие

объекты и управлять их отображением на плане.

Назначение элементов управления показано в табл. 2.3.

После нажатия кнопки

Создать элемент

на экране

появится диалог, позволяющий ввести наименование
элемента (рис. 2.6). Чтобы завершить ввод, нажмите
кнопку

ОК

. Чтобы закрыть диалог, отказавшись от из!

менений, нажмите кнопку

Отмена

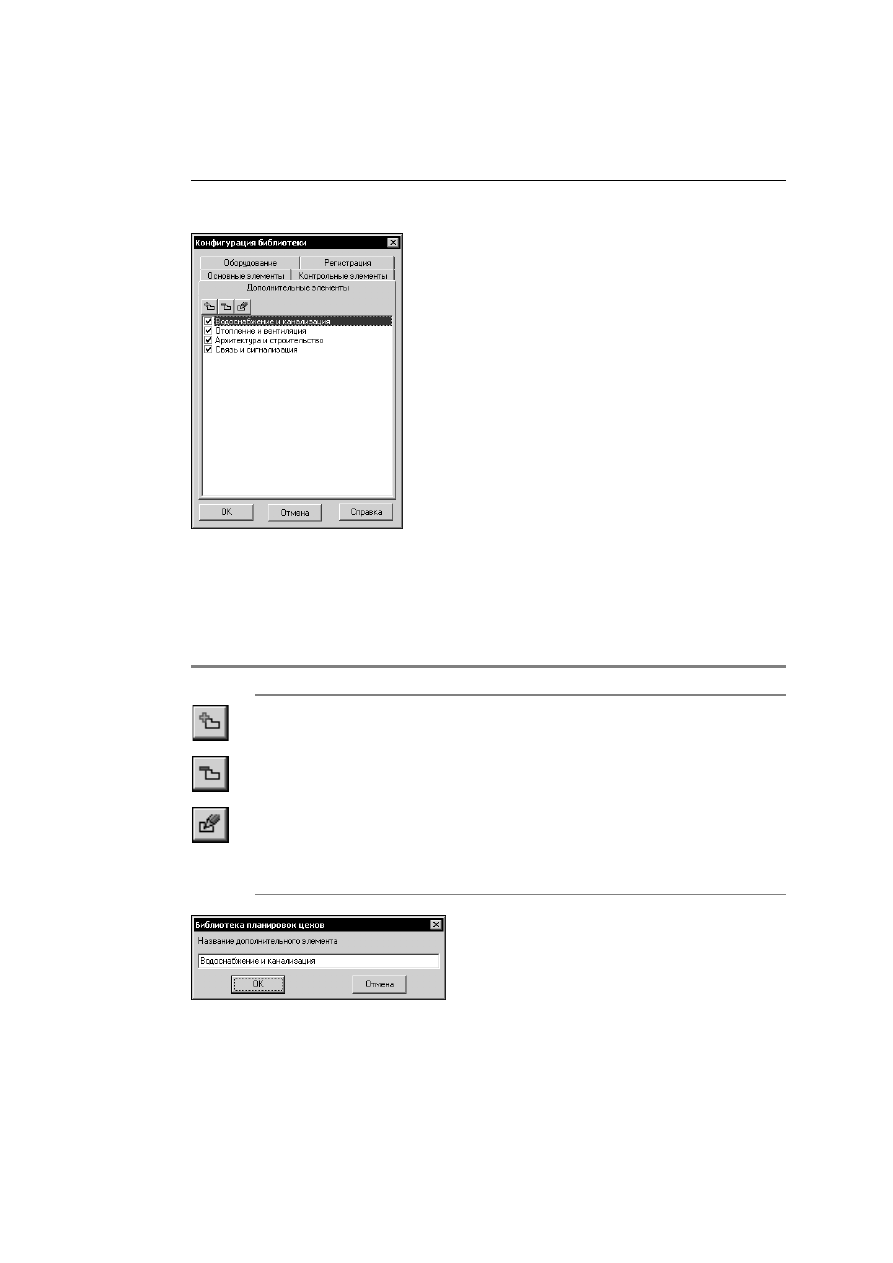

Рис. 2.5. Диалог

Конфигурация
библиотеки

Вкладка

Дополнительные
элементы

Табл. 2.3. Назначение элементов управления вкладки

Дополнительные элементы

Название опции

Назначение

Создать элемент

Кнопка позволяет создать дополнительный элемент.

Удалить элемент

Кнопка позволяет удалить дополнительный элемент.

Изменить
элемент

Кнопка позволяет изменить наименование дополнительного
элемента.

Опции рядом с названием элементов позволяют управлять их
отображением на плане.

Рис. 2.6.

Библиотека планировок цехов. Руководство пользователя

После нажатия кнопки

Изменить элемент

на экране появится аналогичный диалог,

позволяющий изменить наименование существующего элемента.

После нажатия кнопки

Удалить элемент

на экране появится диалог,

позволяющий подтвердить удаление или отказаться от него.

Рис. 2.7.

Чтобы удалить дополнительный элемент из списка, необходимо предварительно уда!
лить геометрические построения, связанные с этим элементом, из всех темплетов, в ко!
торых они присутствуют.

Дополнительные элементы регистрируются в базе данных. Беспорядочное переимено!
вание и удаление дополнительных элементов, геометрия которых содержится в темпле!
тах, может нарушить целостность базы данных и привести к ошибкам в работе Библио!
теки планировок цехов. Рекомендуется ограничить количество пользователей, которые
могут вносить рассмотренные изменения в конфигурацию Библиотеки.

Глава 3.

Вставка темплетов в чертеж

3.1.

Подготовка чертежа

Размеры темплетов, содержащихся в каталоге фрагментов библиотеки, соответствуют
фактическим размерам отображаемого оборудования. Для их корректного размещения
на листах чертежей стандартных форматов необходимо выбрать подходящий масштаб
изображения и выполнять построения в виде, имеющем этот масштаб.

Для создания такого вида выполните следующие действия.

Вызовите команду

Вставка

—

Вид

В поле

Масштаб вида

на Панели свойств задайте необходимый масштаб отображения,

например, 1:100, в соответствии с указаниями ГОСТ 2.002!72.

Укажите положение начала координат нового вида. Рекомендуется расположить его в
левом нижнем углу внешней рамки чертежа.

3.2.

Выбор модели оборудования

Чтобы выбрать мо!
дель оборудования
в базе данных, вы!
зовите команду
Библиотеки

Раз:

местить обору:
дование...

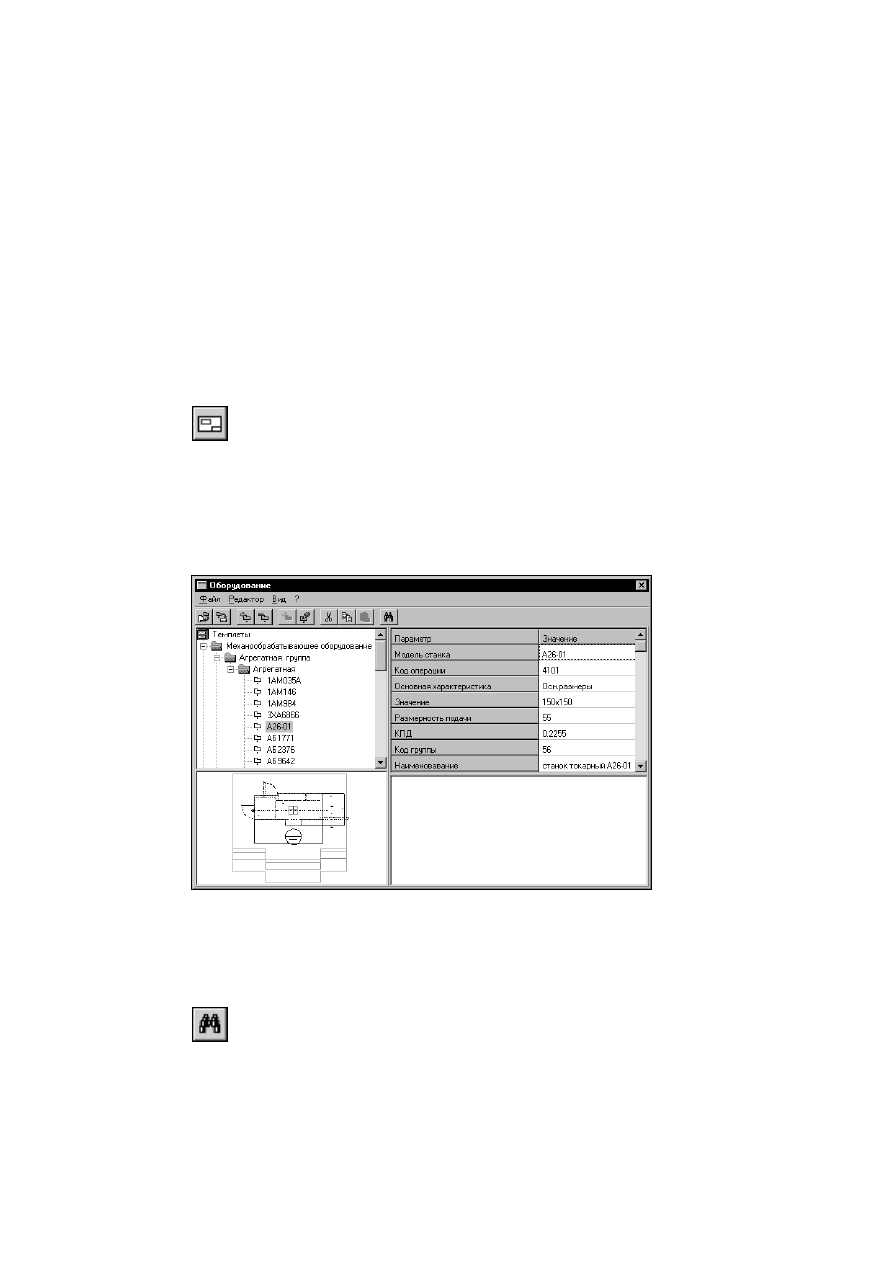

На экране появится
окно

Оборудова:

ние

(рис. 3.1).

Состав групп темп!
летов, которые бу!
дут показаны в
этом окне задается
при настройке биб!
лиотеки (см.
раздел 2.2. на
с. 16).

Выберите нужный раздел и объект, например, станок, выделив его в структурированном
списке («дереве») оборудования.

Вы можете найти нужный станок по строке текста, которая содержится в его наименова!
нии. Поиск производится только по тому оборудованию, которое показано в окне, а не
во всей базе данных.

Чтобы начать поиск, вызовите команду

Редактор —

Поиск оборудования...

Рис. 3.1.

Окно

Оборудование

Библиотека планировок цехов. Руководство пользователя

На экране появится диалог

Найти

(рис 3.2). Введи!

те в поле

Что:

строку знаков, которые должны при!

сутствовать в наименовании объекта.

Опция

Только слово целиком

включает режим

поиска только целых слов.

Опция

С учетом регистра

включает режим поис!

ка, при котором различаются строчные и пропис!

ные буквы.

В группе

Направление

выберите вариант направления поиска оборудования по списку.

Чтобы начать поиск, нажмите кнопку

Найти далее

. В результате поиска в дереве будет

подсвечен объект, наименование которого содержит заданную строку. Диалог

Найти

останется на экране.

Чтобы продолжить поиск с теми же параметрами, нажмите кнопку

Найти далее

еще

раз.

После завершения просмотра всех объектов базы данных на экране
появится сообщение об этом (рис. 3.3).

После того, как нужный объект найден, нажмите кнопку

Отмена

Диалог

Найти

закроется. В списке будет выделен последний най!

денный объект.

3.3.

Указание позиции темплета на плане

Чтобы вставить выделенный объект в документ, вызовите команду

Файл —

Вставить

темплет в документ

или дважды щелкните мышью по его наименованию.

На экране появится фантом темплета.

Укажите точку вставки темплета и угол его наклона. При этом вы можете пользоваться
привязками и Геометрическим калькулятором.

Рис. 3.2. Диалог

Найти

При поиске анализируются наименования объектов и групп.

Рис. 3.3.

Если к выделенному объекту не подключено графическое изображение темплета, ко!
манда будет недоступна.

Глава 3. Вставка темплетов в чертеж

3.4.

Регистрация оборудования в базе данных

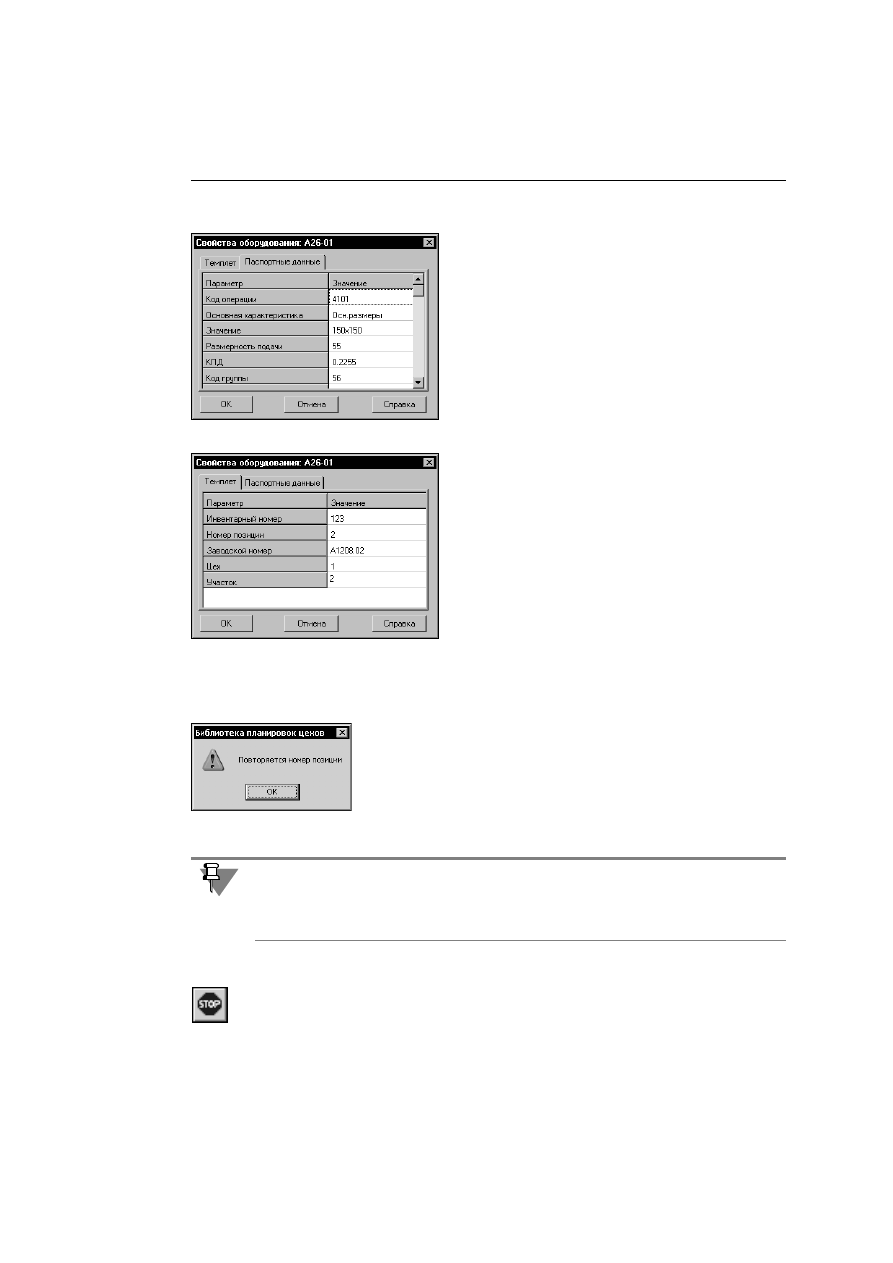

После указания положения темплета на экране появит!
ся диалог

Свойства оборудования

(рис. 3.4).

На вкладке

Паспортные данные

вы можете просмот!

реть информацию о размещаемом оборудовании.

На вкладке

Темплет

введите значения параметров

объекта для регистрации в базе данных (рис. 3.5).

Значение параметра

Инвентарный номер

может быть

только числом. Значения остальных параметров могут
быть представлены комбинацией букв и цифр.

Значения параметра

Инвентарный номер

должно

быть уникальным в пределах базы данных. Как прави!
ло, база данных оборудования едина для всего пред!
приятия. Поэтому инвентарные номера будут уникаль!
ны в пределах предприятия.

Если при настройке параметров библиотеки была вы!
ключена опция

Разрешить повтор номеров пози:

ции

(см. раздел на 2.1. на с. 15), то значения параметра

Номер позиции

должны быть

уникальными в пределах плана.

При попытке повторно зарегистрировать существующие значения
инвентарного номера и номера позиции на экране появится предуп!
реждение (рис. 3.6). В этом случае диалог можно закрыть либо после
ввода допустимых значений, либо нажав кнопку

Отмена

. Темплет

будет зафиксирован на плане. Если диалог

Свойства оборудова:

ния

был закрыт кнопкой

Отмена

, параметры оборудования можно

ввести после размещения темплетов.

После закрытия диалога система ожидает размещения на плане очередного экземпляра
такого же темплета. При необходимости повторите рассмотренную последовательность
действий. Чтобы завершить размещение текущего темплета, нажмите кнопку

Прервать

команду

Рис. 3.4.

Рис. 3.5.

Рис. 3.6.

При размещении темплетов на плане допускается частично или полностью не вводить
значения параметров оборудования. Ввести нужные значения или изменить существую!
щие для уже размещенных темплетов можно, вызвав команду библиотеки

Регистрация

оборудования

—

Зарегистрировать оборудования

Библиотека планировок цехов. Руководство пользователя

После размещения на плане первого темплета или группы одинаковых темплетов на эк!
ране появляется стандартный диалог сохранения чертежа. Укажите в нем имя файла и
папку для его размещения.

3.5.

Формирование спецификации

Используя Библиотеку планировок цехов, вы можете автоматически сформировать спе!
цификацию оборудования, размещенного на плане.

Для этого вызовите команду

Создать спецификации оборудования

Библиотека автоматически создаст новую спецификацию оборудования, изделий и ма!
териалов по ГОСТ 2.110–95, содержащую сведения об оборудовании, размещенном на
чертеже. Для последующей работы со спецификацией сохраните ее.

Глава 4.

Изменение параметров оборудования,
вставленного в чертеж

4.1.

Настройка отображения темплетов

Умолчательный способ отображения вновь вставляемых в чертеж темплетов определя!
ется при настройке конфигурации библиотеки (см. раздел 2.3. на с. 16).

Чтобы изменить представление существующего темплета,
вызовите команду библиотеки

Отображение темплета...

Укажите мышью темплет, вид которого требуется настроить.
Если требуется одинаковым образом настроить отображение
группы темплетов, предварительно выделите их. На экране
появится диалог

Отображение темплета

(рис. 4.1). Эле!

менты управления, расположенные на вкладках

Основные

элементы

Контрольные элементы

Дополнительные

элементы

диалога позволяют управлять отображением

темплетов. Их назначение аналогично рассмотренным ранее
для диалога

Конфигурация библиотеки

(см. табл 2.1 на

с. 17, табл 2.2 на с. 18 и табл. 2.3 на с. 19).

На вкладке

Контрольные элементы

диалога

Отображе:

ние темплета

находится опция

Выключить все

. Она позво!

ляет отменить вывод на экран всех контрольных элементов
темплета.

На вкладке

Дополнительные элементы

отсутствуют кноп!

ки, позволяющие создавать, изменять и удалять дополни!
тельные элементы.

Чтобы завершить настройку текущего темплета или группы, нажмите кнопку

ОК

. Чтобы

закрыть диалог, отказавшись от сделанных изменений, нажмите кнопку

Отмена

По окончании настройки отображения темплета система ожидает указания следующего
темплета для настройки. Чтобы завершить настройку, нажмите кнопку

Прервать ко:

манду

4.2.

Изменение регистрационных
параметров оборудования

При размещении темплетов на плане параметры соответствующего оборудования регис!
трируются в базе данных. Чтобы изменить эти параметры, следует перерегистрировать
темплеты.

Вызовите команду

Зарегистрировать оборудование

Рис. 4.1. Диалог

Отображение темплета

Библиотека планировок цехов. Руководство пользователя

Цвет одного из темплетов изменится. На экране появится диалог

Свойства оборудо:

вания

(рис. 3.5 на с. 23) для него.

Действия по изменению параметров оборудования аналогичны действиям при его встав!
ке в чертеж (см. раздел 3.4. на с. 23).

После закрытия диалога для одного темплета на экране появится аналогичный диалог
для следующего по порядку размещения темплета.

Таким образом каждый темплет перерегистрируется в базе данных с новыми параметра!
ми.

После закрытия диалога параметров последнего темплета на экране
появится сообщение о завершении регистрации оборудования
(рис. 4.2).

Если на плане нет выделенных темплетов, команда поочередно будет применяться ко
всем темплетам. Чтобы изменить параметры определенной группы темплетов, следует
выделить их до вызова команды.

Рис. 4.2.

Командой

Зарегистрировать оборудование

удобно пользоваться, если при регист!

рации были допущены ошибки.

Глава 5.

Проверка правильности планировки цеха

Библиотека планировок цехов позволяет автоматизировать проверку размещения темп!
летов на плане и значений их зарегистрированных параметров.

5.1.

Проверка размещения темплетов

Команда

Контролировать размещение...

позволяет про!

верить правильность расположения темплетов на плане. Что!
бы проверить расположение только части темплетов, выде!
лите их. Если на плане не будет выделенных темплетов,
проверяются все.

После вызова команды на экране появится диалог настройки
параметров контроля (рис. 5.1).

Элементы управления группы

Нормы расстояний

позволя!

ют выбрать объекты, расстояние до которых будет прове!
ряться. Если выключены все опции, контроль размещения
оборудования будет производиться по основным контурам
темплетов.

Чтобы выполнить проверку в соответствии с заданными усло!
виями, следует нажать кнопку

ОК

Опция

Визуальный контроль всего оборудования

позволяет управлять отображени!

ем контуров контролируемых зон на чертеже следующим образом.

▼

Опция выключена.

Если выделенных темплетов нет, то после нажатия кнопки

ОК

будут показаны контуры,

включенные в группе

Нормы расстояний

, у всех темплетов

Если проверяется размещение выделенных темплетов, то после нажатия кнопки

ОК

бу!

дут показаны включенные контуры только у этих темплетов. Линии контуров неправиль!
но расположенных темплетов будут показаны красным цветом.

▼

Опция включена.

Вне зависимости от наличия на плане выделенных темплетов, после нажатия кнопки ОК
будут показаны контуры, включенные в группе

Нормы расстояний,

у всех темплетов

При соответствии контролируемых расстояний нормативным
значениям на экране появится сообщение об отсутствии оши!
бок (рис. 5.2).

Рис. 5.1.

Диалог

Контроль размещения

Рис. 5.2.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 40
