Библиотека материалов и сортаментов. Руководство пользователя

114

системы КОМПАС, на экране не появится. Автоматически будет вызвана команда

Вы;

брать материал

 и откроется диалог

Выбор материала

, позволяющий выбирать объ!

ект для вставки в ячейку.

▼

Чтобы вставить сведения из Справочника при заполнении графы Наименование любого
раздела спецификации, следует создать базовый или вспомогательный объект и вы!
звать команду

Библиотеки

—

Материал

—

Добавить материал в объект специ;

фикации

. На экране появится диалог

Выбор материала

.

7.3.2.

Вставка объекта Справочника в документ

Чтобы вставить объект из
Справочника в документ!мо!
дель или графический доку!
мент, следует активизиро!
вать меню библиотеки
интеграции и вызвать коман!
ду

Выбрать материал

. На

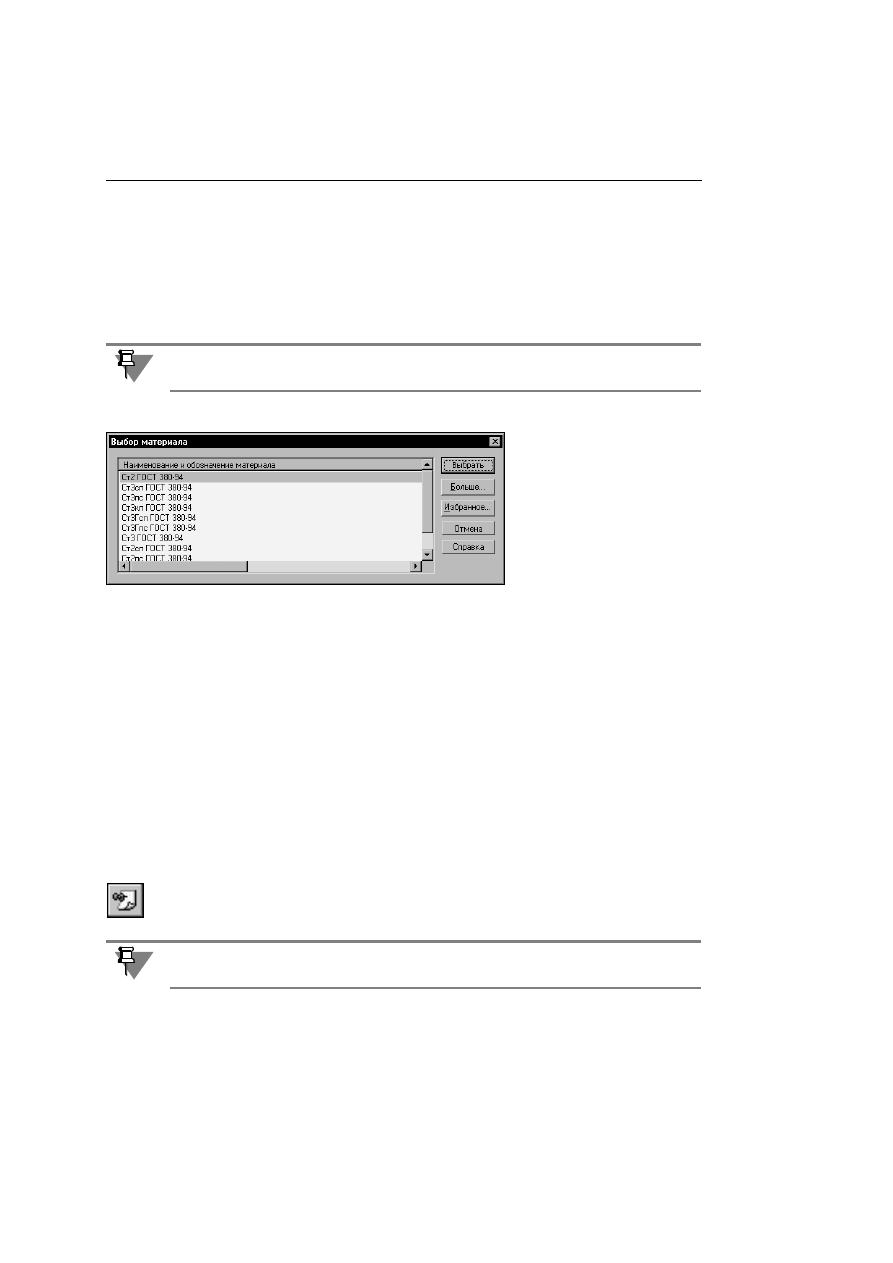

экране появится диалог

Вы;

бор материала

 (рис. 7.4). В

списке

Наименование и

обозначение материала

диалога может содержаться до двадцати объектов, которые были вставлены из Справоч!
ника последними. Максимальное количество элементов списка настраивается (см.
раздел 7.2.1. на с. 111). Он записывается в файл

material.ini

. Этот файл сохраняется в

папке, которая задается переменной среды

CFG

 системы КОМПАС. Более подробная ин!

формация о переменных среды содержится в справочной системе КОМПАС.

Если количество элементов списка превысит заданное максимальное значение, то ранее
попавшие в список объекты будут последовательно удаляться из него. Чтобы удалить из
списка конкретный объект, следует выделить его и вызвать из контекстного меню ко!
манду

Удалить из списка

. Команда контекстного меню

Удалить все

 позволяет очис!

тить весь список.

Чтобы вставить в документ объект из этого списка, выделите его и нажмите кнопку

Вы;

брать

. Диалог будет закрыт, сведения из Справочника будут переданы в документ.

Если список не содержит нужного материала, нажмите кнопку

Больше...

. Автоматичес!

ки запустится Справочник, причем в нем будет активизирован объект, который был вы!
бран последним во время предыдущего сеанса работы. Выделите нужный объект и на!
жмите кнопку

Выбрать

 на Панели инструментов.

Окно Справочника будет закрыто, выбранный объект появится в списке диалога

Выбор

материала

.

Команды

Конфигурация библиотеки

 и

Добавить материал в объект специфика;

ции

 доступны, если библиотека активизирована командой

Библиотеки

—

Материал

.

Рис. 7.4.  Диалог

Выбор материала

Если выбран экземпляр сортамента, необходимо нажать кнопку

Выбрать

 на вкладке

Сортамент

.

115

Глава 7. Интеграция Справочника с системой КОМПАС

Если объект Справочника включен в пользовательский классификатор Избранное (см.
раздел 3.2. на с. 30), то в документ его можно вставить непосредственно из этого клас!
сификатора. Для просмотра его содержания нажмите кнопку

Избранное...

 в диалоге

Выбор объекта

.

В появившемся на экране диалоге

Избранное

(рис. 7.5) выделите нужный объект и вызовите
команду

Файл

—

Выбрать

. Этот диалог будет

закрыт, выбранный объект появится в списке
диалога

Выбор материала

.

После появления объекта Справочника в списке
диалога

Выбор материала

 этот диалог автома!

тически закроется, выбранный объект появится в
документе системы КОМПАС.

Чтобы закрыть диалог

Выбор материала

, не

выбрав объекта, нажмите кнопку

Отмена

.

Вставка объектов из Справочника в ячейки спе!

цификации имеет особенности. Для этого можно использовать команды

Выбрать ма;

териал

 или

Добавить материал в объект спецификации

. Отличие в применении

этих команд состоит в следующем.

▼

Команда

Выбрать материал

 позволяет вставить объект Справочника в графу

Наименование

объекта спецификации в разделе

Материалы

. Чтобы вызвать эту коман!

ду, можно дважды щелкнуть мышью в ячейке раздела. Меню библиотеки на экране не
появится, будет вызвана команда

Выбрать материал

. Если объект спецификации в

разделе предварительно не был создан, то он создастся автоматически. Если команда
вызывается для существующего объекта спецификации, то после ее выполнения содер!
жание графы

Наименование

 будет заменено новым объектом из Справочника.

▼

Команда

Добавить материал в объект спецификации

 позволяет вставить объект из

Справочника в графу

Наименование

 любого раздела спецификации. Для этого необхо!

димо активизировать предварительно созданный объект спецификации. Если графа

Наименование

 этого объекта непуста, то вставленный объект из Справочника добавится

к существующему содержимому.

7.3.3.

Выбор материалов;заменителей

Библиотека интеграции позволяет выбирать из Справочника обозначения марок матери!
алов!заменителей объекта, вставленного из Справочника в КОМПАС!чертеж. Обозначе!
ния выбранных марок материалов сохраняются в свойствах чертежа и добавляются в
технические требования.

Чтобы выбрать материалы!заменители, следует вызвать команду библиотеки интегра!
ции

Выбрать материалы;заменители

.

Рис. 7.5.

Библиотека материалов и сортаментов. Руководство пользователя

116

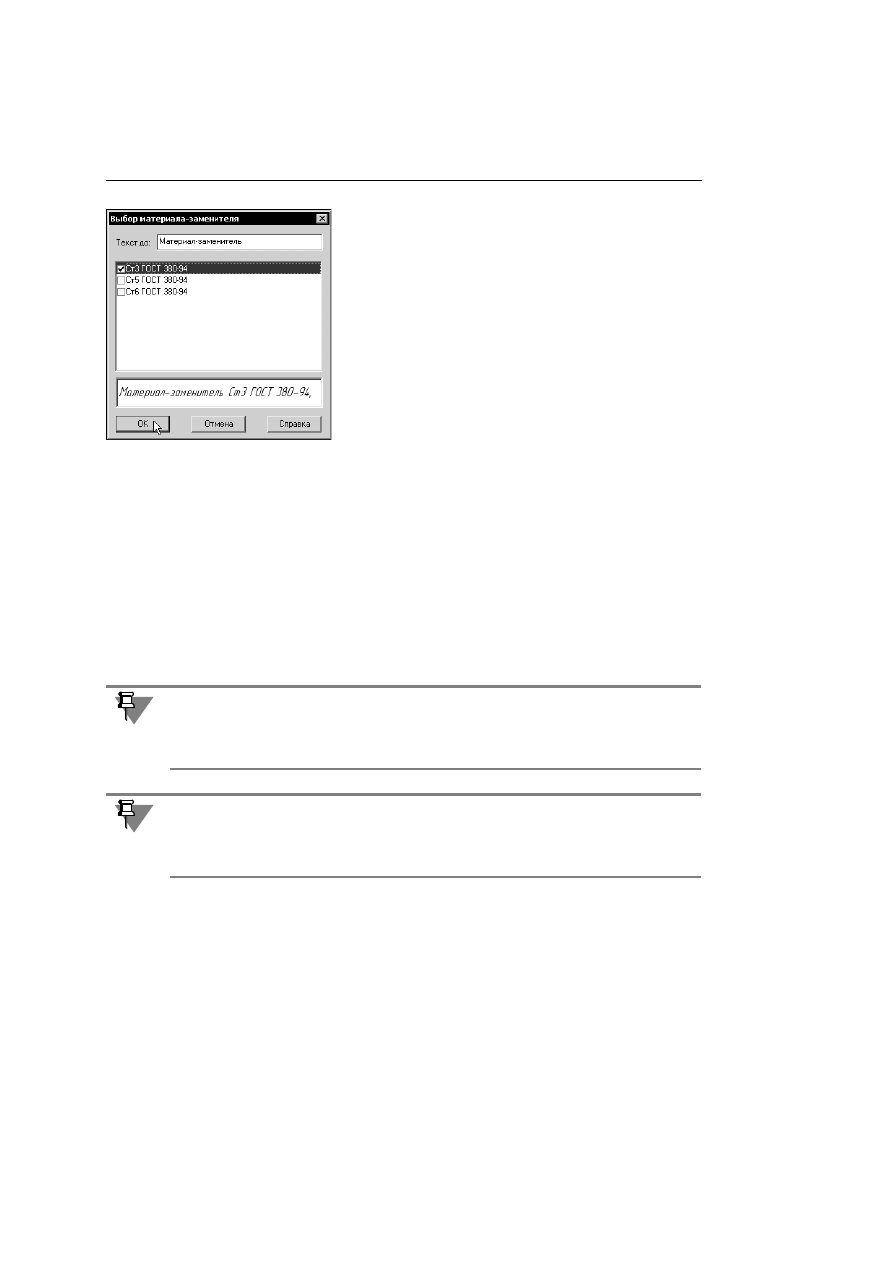

На экране появится диалог

Выбор материала;замени;

теля

 (рис. 7.6).

В этом диалоге введите в поле

Текст до:

 строку, которая

будет добавлена в технические требования на чертеже пе!
ред наименованиями марок материалов!заменителей.

Список материалов содержит наименования марок мате!
риалов, указанных в Справочнике в качестве заменителей
материала текущего объекта. Чтобы выбрать материал в
качестве заменителя для данного чертежа, следует вклю!
чить опцию слева от его наименования.

Поле просмотра в нижней части диалога содержит текст,
который будет добавлен в технические требования черте!
жа.

Чтобы завершить выбор материалов!заменителей, следу!

ет нажать кнопку

ОК

. Диалог

Выбор материала;заменителя

 будет закрыт. В доку!

менте будут выполнены следующие действия.

▼

В чертеже появятся сформированные технические требования.

▼

Идентификаторы выбранных материалов будут сохранены в свойствах документа в ка!
честве значений атрибута

Заменители материала

.

Кнопка

Отмена

 позволяет закрыть диалог

Выбор материала;заменителя

, отказав!

шись от выбора.

Чтобы просмотреть значение атрибута, сформированного  в свойствах документа, сле!
дует вызвать команду

Файл

—

Свойства

. На вкладке

Атрибуты

 диалога

Информа;

ция о документе

 будет показан атрибут

Заменители материала

.

Рис. 7.6.

Если в графу Материал основной надписи чертежа вставлен объект из Справочника и
для этого материала выбран заменитель, то при изменении содержания графы значение
атрибута

Заменители материала

 автоматически не изменяется. Удалить этот атрибут

или задать ему новое значение необходимо самостоятельно.

Если для материала будет выбран другой заменитель, то значения атрибутов будут

за$

менены

 новыми автоматически. В технические требования вновь сформированные зна!

чения будут

добавлены

 к уже существующим. Наименование ранее выбранного матери!

ала!заменителя необходимо удалить из технических требований самостоятельно.

117

Глава 7. Интеграция Справочника с системой КОМПАС

7.3.4.

Просмотр свойств объекта, вставленного из Справочника

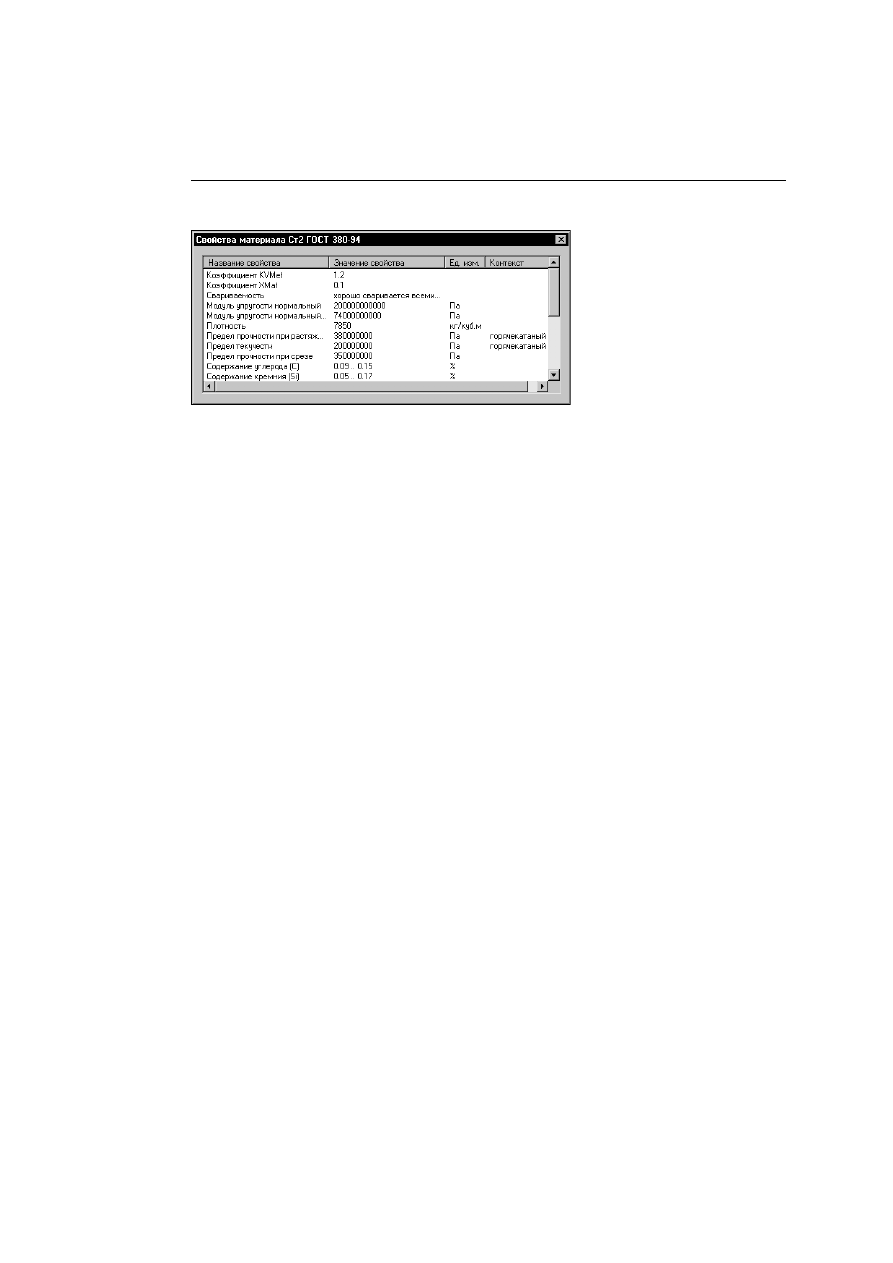

Чтобы просмотреть свойства
объекта, вставленного в доку!
мент из Справочника, следует ак!
тивизировать меню библиотеки
интеграции и вызвать команду

Свойства материала

. На экра!

не появится диалог

Свойства

материала

(рис. 7.7). На этой

панели вы можете просмотреть
свойства объекта.

Перечень отображаемых  свойств может быть ограничен при настройке библиотеки.

7.3.5.

Удаление объекта из документа

Чтобы удалить объект, вставленный в документ из Справочника, следует активизировать
меню библиотеки интеграции и вызвать команду

Удалить материал

.

Рис. 7.7.

 Диалог

Свойства материала

Библиотека

планировок цехов

Руководство пользователя

 1 ноября 2005 года

Информация, содержащаяся в  данном документе, может быть изменена
без предварительного уведомления.

Никакая часть данного документа не может быть воспроизведена или передана
в любой форме и любыми способами в каких!либо целях
без письменного разрешения ЗАО АСКОН.

АСКОН, КОМПАС, логотипы АСКОН и КОМПАС
являются зарегистрированными торговыми марками ЗАО АСКОН.

Остальные упомянутые в документе торговые марки
являются собственностью их законных владельцев.



3

Содержание

Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

Назначение библиотеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Требования к аппаратным средствам
и установленному программному обеспечению  . . . . . . . . . . . . . . . . . . . . 8

Глава

1.
Установка библиотеки на компьютер
и подключение ее к системе КОМПАС . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.1.

Порядок установки библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.2.

Обеспечение доступа к базе данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.3.

Использование BDE Administrator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1.3.1.

Регистрация базы данных  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1.3.2.

Выбор языкового драйвера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

1.3.3.

Особенности подключения сетевой базы данных  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

1.4.

Подключение и запуск Библиотеки планировок цехов . . . . . . . . . . . . . . 13

1.5.

Отключение библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.6.

Интерфейс Библиотеки планировок цехов. . . . . . . . . . . . . . . . . . . . . . . . 14

Глава

2.
Настройка Библиотеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  15

2.1.

Вкладка

Регистрация  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  15

2.2.

Вкладка

Оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2.3.

Вкладка

Основные элементы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2.4.

Вкладка

Контрольные элементы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.5.

Вкладка

Дополнительные элементы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Библиотека планировок цехов. Руководство пользователя

4

Глава

3.
Вставка темплетов в чертеж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

3.1.

Подготовка чертежа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

3.2.

Выбор модели оборудования  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  21

3.3.

Указание позиции темплета на плане . . . . . . . . . . . . . . . . . . . . . . . . . . . .  22

3.4.

Регистрация оборудования в базе данных . . . . . . . . . . . . . . . . . . . . . . . .  23

3.5.

Формирование спецификации  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24

Глава

4.
Изменение параметров оборудования,
вставленного в чертеж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  25

4.1.

Настройка отображения темплетов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  25

4.2.

Изменение регистрационных параметров оборудования . . . . . . . . . . . .  25

Глава

5.
Проверка правильности планировки цеха  . . . . . . . . . . . . . . . . . . . . .  27

5.1.

Проверка размещения темплетов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  27

5.2.

Проверка регистрации оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28

Глава

6.
Редактирование базы данных библиотеки  . . . . . . . . . . . . . . . . . . . .  29

6.1.

Добавление моделей оборудования и их групп . . . . . . . . . . . . . . . . . . . .  29

6.2.

Изменение параметров моделей оборудования и их групп  . . . . . . . . . .  30

Глава

7.
Выполнений действий с темплетами. . . . . . . . . . . . . . . . . . . . . . . . . . .  32

7.1.

Создание темплета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  32

7.1.1.

Шаг

Основной контур . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7.1.2.

Шаг

Дополнительное изображение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7.1.3.

Шаг

Размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7.1.4.

Шаг

Рабочее место  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . 34

7.1.5.

Шаг

Условные обозначения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5

Содержание

7.1.6.

Шаги построения зон контроля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  34

7.1.7.

Шаги указания точек привязки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

7.1.8.

Построение дополнительных элементов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

7.1.9.

Завершение создания темплета  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

7.2.

Редактирование темплета  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

7.3.

Подключение темплета к модели оборудования . . . . . . . . . . . . . . . . . . . 36

7.4.

Использование буфера обмена
для подключения темплета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7

Общие сведения

Технологическое проектирование новых и реорганизация существующих производс!
твенных цехов должны обеспечивать наиболее благоприятное расположение каждого
станка для всех обрабатываемых на нем деталей. Расположение станков должно также
соответствовать кратчайшему пути движения всех деталей на данной линии. Рациональ!
ный способ проектирования цеха состоит в размещении на его плане темплетов обору!
дования.

Темплет — (англ.

templet

,

template

 ! шаблон, лекало, модель), плоская двумерная масш!

табная модель единицы технологического оборудования (аппарата, прибора, машины)
или строительного узла, конструкции.

Разработка вариантов проектов с помощью темплетов называется методом плоскостно!
го макетирования.

Плоскостное макетирование в системе КОМПАС!ГРАФИК обеспечивается использовани!
ем Библиотеки планировок цехов.

Назначение библиотеки

Библиотека планировок цехов предназначена для автоматизации процесса формирова!
ния графической и текстовой документации при создании технологических планировок
производственных цехов.

Библиотека позволяет:

▼

создавать и редактировать темплеты оборудования,

▼

размещать темплеты на плане производственного помещения,

▼

управлять отображением элементов темплетов,

▼

контролировать нормативные расстояния между единицами оборудования, а также от
оборудования до смежных элементов зданий (стен, колонн и т.д.),

▼

регистрировать оборудование в базе данных,

▼

получать из базы данных справочную информацию по оборудованию,

▼

автоматически формировать спецификацию оборудования.

В качестве строительной подосновы Библиотека может использовать документы, со!
зданные с помощью Библиотеки отрисовки планов зданий и сооружений.

Библиотека планировок цехов использует базы данных САПР технологических процес!
сов КОМПАС!АВТОПРОЕКТ. Возможна также автономная работа приложения при отсутс!
твии системы КОМПАС!АВТОПРОЕКТ.

Для работы Библиотеки требуется чертежно!конструкторская система КОМПАС!ГРА!
ФИК версии не ниже 6.0.

Библиотека планировок цехов. Руководство пользователя

8

Требования к аппаратным средствам
и установленному программному обеспечению

Библиотека планировок цехов функционирует на персональных компьютерах под управ!
лением операционных систем Windows 2000/XP в составе системы КОМПАС!ГРАФИК
версии не ниже 6.0.

Библиотека может быть использована совместно с САПР технологических процессов
КОМПАС!АВТОПРОЕКТ версии не ниже 9.2.

Для автономной работы Библиотеки (без КОМПАС!АВТОПРОЕКТ) необходимы SQL!сер!
вер InterBase 6.01 или FireBird.

9

Глава 1.

Установка библиотеки на компьютер
и подключение ее к системе КОМПАС

1.1.

Порядок установки библиотеки

Дистрибутив библиотеки входит в
состав установочного комплекта
системы КОМПАС. По умолчанию
библиотека автоматически устанав!
ливается на жесткий диск при уста!
новке системы. Если активизирован
тип установки

Выборочная

, то мож!

но управлять установкой библиоте!
ки. Компонент

Библиотека

планировок цехов

 находится в раз!

деле

Прикладные библиотеки

—

Строительство, инженерные сети и
коммуникации

 (рис. 1.1).

На жесткий диск компьютера при установке копируются следующие файлы:

▼

в папку

\Libs\

 системы КОМПАС:

▼

файлы библиотеки

templet.rtw, templet.gdb, templet.hlp, templet.cnt

,

▼

файл утилиты экспорта данных

dbutil.exe

,

▼

файл библиотеки фрагментов

ugo.lfr

,

▼

папка

\Templets\,

 содержащая темплеты.

▼

В папку

\Sys\

 системы КОМПАС копируются файлы библиотеки

templet.lat, templet.lyt,

templet_vc.lyt, templet.lcs

.

Библиотека планировок цехов может использовать для своей работы базу данных обо!
рудования системы КОМПАС!АВТОПРОЕКТ или работать автономно с использованием
файла

templet.gdb

, который входит в комплект поставки библиотеки. Этот файл содер!

жит только необходимые для планировок таблицы.

1.2.

Обеспечение доступа к базе данных

Для работы Библиотеки планировок цехов без системы КОМПАС!АВТОПРОЕКТ необхо!
димо наличие на компьютере одного из SQL!серверов: InterBase 6.01 или FireBird. Если
ни одна из этих программ не установлена, можно установить SQL!сервер FireBird, кото!
рый входит в комплект поставки. Для этого запустите файл

FBWin32Setup.EXE

, располо!

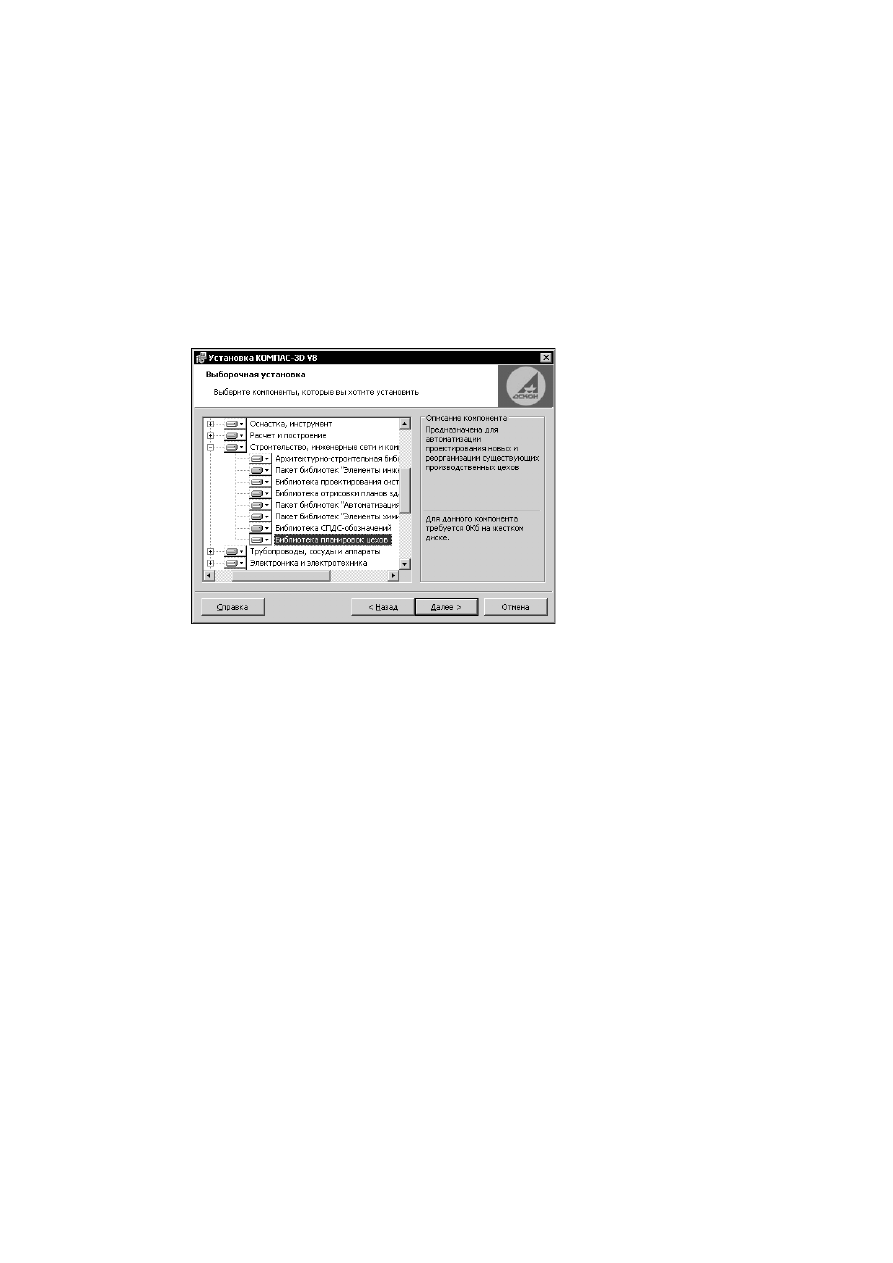

Рис. 1.1.



Библиотека планировок цехов. Руководство пользователя

10

женный в папке

\Support\FireBird\

. Следуйте указаниям программы установки. Она будет

последовательно копировать файлы системы FireBird на жесткий диск компьютера.

По умолчанию при установке InterBase 6.01 или FireBird они настраиваются таким обра!
зом, что SQL!сервер запускается автоматически как сервис операционной системы. Если
по каким!либо причинам сервер остановлен, необходимо запустить его до запуска сис!
темы КОМПАС.

При установке Библиотеки планировок цехов база данных автоматически регистрирует!
ся для обеспечения  доступа к содержащимся в ней сведениям. При этом предполагается
наличие файла базы данных на жестком диске компьютера в папке, заданной по умол!
чанию.

Чтобы зарегистрировать базу данных, файл которой сохранен в другом месте на локаль!
ном компьютере или в сети, необходимо использовать BDE Administrator.

1.3.

Использование BDE Administrator

1. Нажмите кнопку

Пуск

 и вызовите команду

Настройка —



Панель управления

.

2.В появившемся окне

Панель

управления

 активизируйте

объект

BDE Administrator

.

На экране появится диалог

BDE

Administrator

 (рис. 1.2). В этом

диалоге следует зарегистриро!
вать базу данных (см.
раздел 1.3.1.) и выбрать языко!
вый драйвер (см. раздел 1.3.2.).

3.Чтобы завершить регистрацию

базы данных, вызовите коман!
ду

Object

—

Apply

.

Если библиотека будет использовать базу данных оборудования системы КОМПАС!АВ!
ТОПРОЕКТ (СУБД InterBase), то установка дополнительных программ, обеспечивающих
работу библиотеки, не требуется. Они устанавливаются вместе с КОМПАС!АВТОПРОЕКТ.

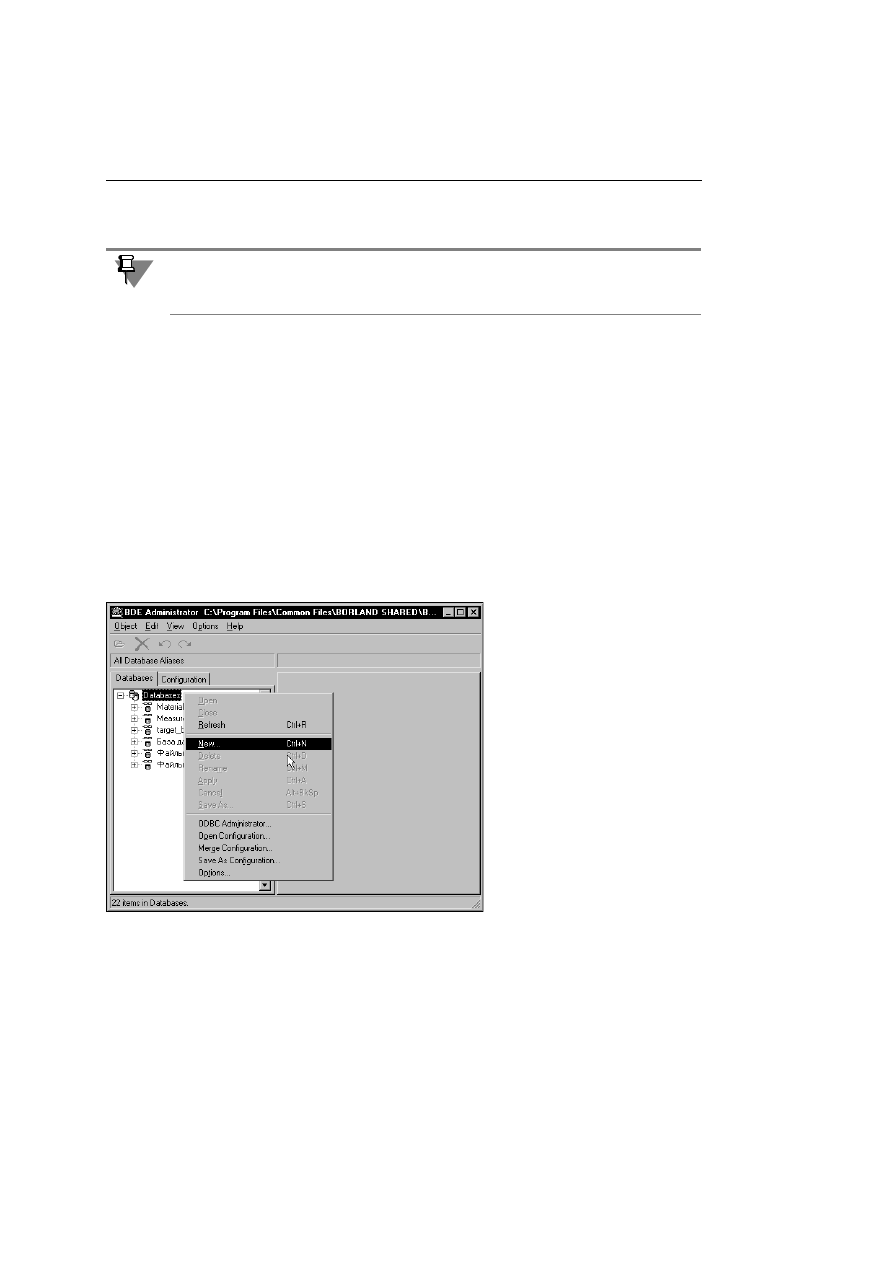

Рис. 1.2.

 Диалог

BDE Administrator

11

Глава 1. Установка библиотеки на компьютер и подключение ее к системе КОМПАС

4. В появившемся на экране диалоге

Confirm

 подтвердите установку

выбранного драйвера, нажав кнопку

ОК

.

1.3.1.

Регистрация базы данных

1. Активизируйте вкладку

Databases

. Вызовите из контекстного меню команду

New...

.

2.В появившемся на экране диалоге выберите из списка вариант

INTRBASE

 и нажмите кнопку

OK

 (рис. 1.4).

Новый алиас появится в списке на
вкладке

Databases

.

3.Введите имя алиаса, например

templet

.

4.Чтобы указать положение фай!

ла базы данных, нажмите кноп!
ку

Обзор

 в поле

SERVER NAME

на вкладке

Definition

.

(рис. 1.5).

На экране появится стандартный
диалог открытия файлов
Windows.

5.В этом диалоге укажите файл

базы данных InterBase.

Полное имя этого файла появит!
ся в поле

SERVER NAME

.

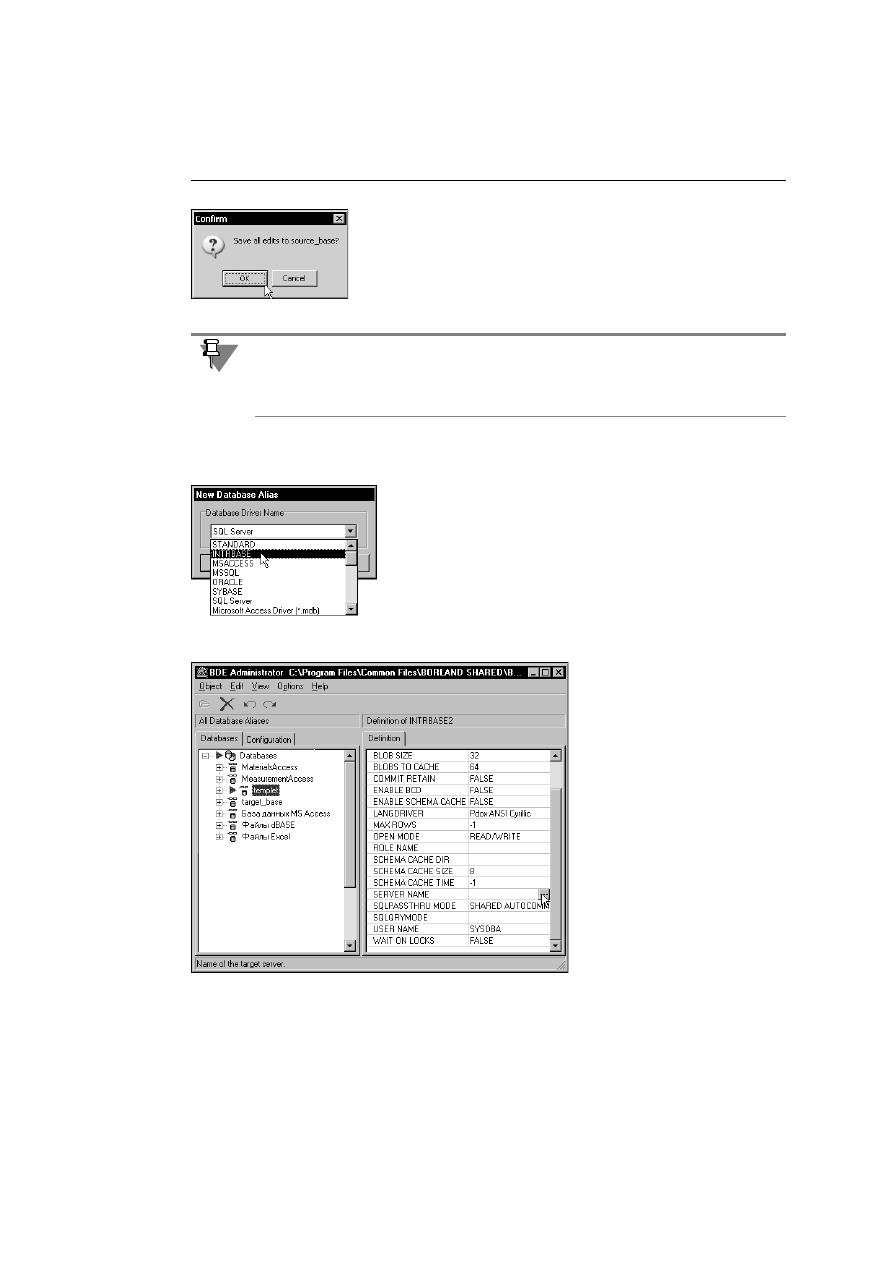

Рис. 1.3.



Ошибка доступа к базе данных может возникать, если открыт диалог BDE Administrator
из программ, использующих файл

mfs42.dll.

 Одной из таких программ является система

КОМПАС. Поэтому при использовании Библиотеки планировок цехов необходимо завер!
шать работу BDE Administrator до запуска системы КОМПАС.

Рис. 1.4.  Диалог

New Database Alias

Рис. 1.5.

 Диалог

BDE Administrator
