Библиотека материалов и сортаментов. Руководство пользователя

На экране появится диалог

Информа;

ция о кодифицированном объекте

(рис. 3.12).

Поле

Объект

этого диалога содержит

обозначение объекта. Поле

Код

содер!

жит код объекта в Справочнике.

Поле

Код по шаблону

содержит код

объекта, назначенный ему в соответс!
твии с правилами кодификации.

Поле

Шаблон

содержит наименование

шаблона, который применяется к группе
классификации, в которую входит объ!
ект.

Поле

Группа, определяющая шаблон

содержит наименование группы класси!

фикации, к которой подключен шаблон.

Поле

Код группы

содержит код группы классификации, к которой подключен шаблон.

Поле

Группа кодификации

содержит наименование группы классификации, в кото!

рую входит объект.

Поле

Код группы

содержит код группы классификации, в которую входит объект.

Таблица

Структура кода

содержит значения атрибутов, используемых в качестве эле!

ментов шаблона и коды этих значений.

Кнопка

Показать объект...

позволяет просмотреть свойства объекта.

Чтобы закрыть диалог, следует нажать кнопку

Выход

Чтобы просмотреть свойства выбранного объекта или передать сведения о нем в интег!
рированный программный продукт, необходимо активизировать объект в Справочнике.
Для этого нажмите кнопку

Показать объект в справочнике

Диалог

Классификатор материалов по коду

автоматически будет закрыт. Объект бу!

дет активизирован на вкладке

Материалы

Панели выбора. Перечень его свойств и их

значения будут показаны на

Информационной панели

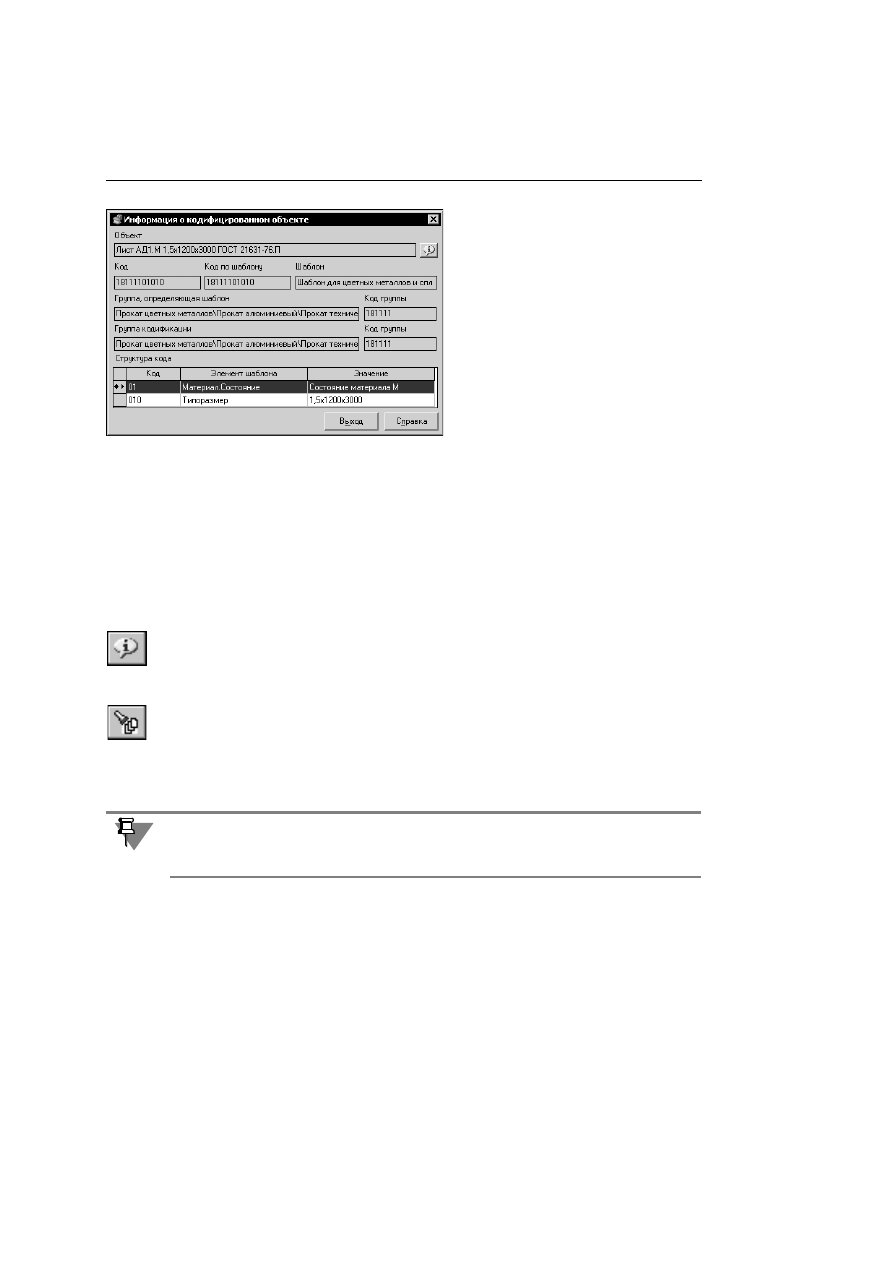

Рис. 3.12. Диалог

Информация

о кодифицированном объекте

Если Справочник вызван из внешнего приложения, то передать сведения о выбранном в
Классификаторе по коду объекте можно непосредственно из этого классификатора. В
этом случае будет доступна команда

Выбрать

Глава 3. Получение сведений из Справочника

3.4.

Выбор объектов Справочника
в диалоге Экземпляры сортамента

Чтобы выбрать экземпляр конкретно!
го сортамента, следует вызвать ко!
манду

Сервис

—

Экземпляры сор;

таментов

. На экране появится

диалог

Экземпляры сортаментов

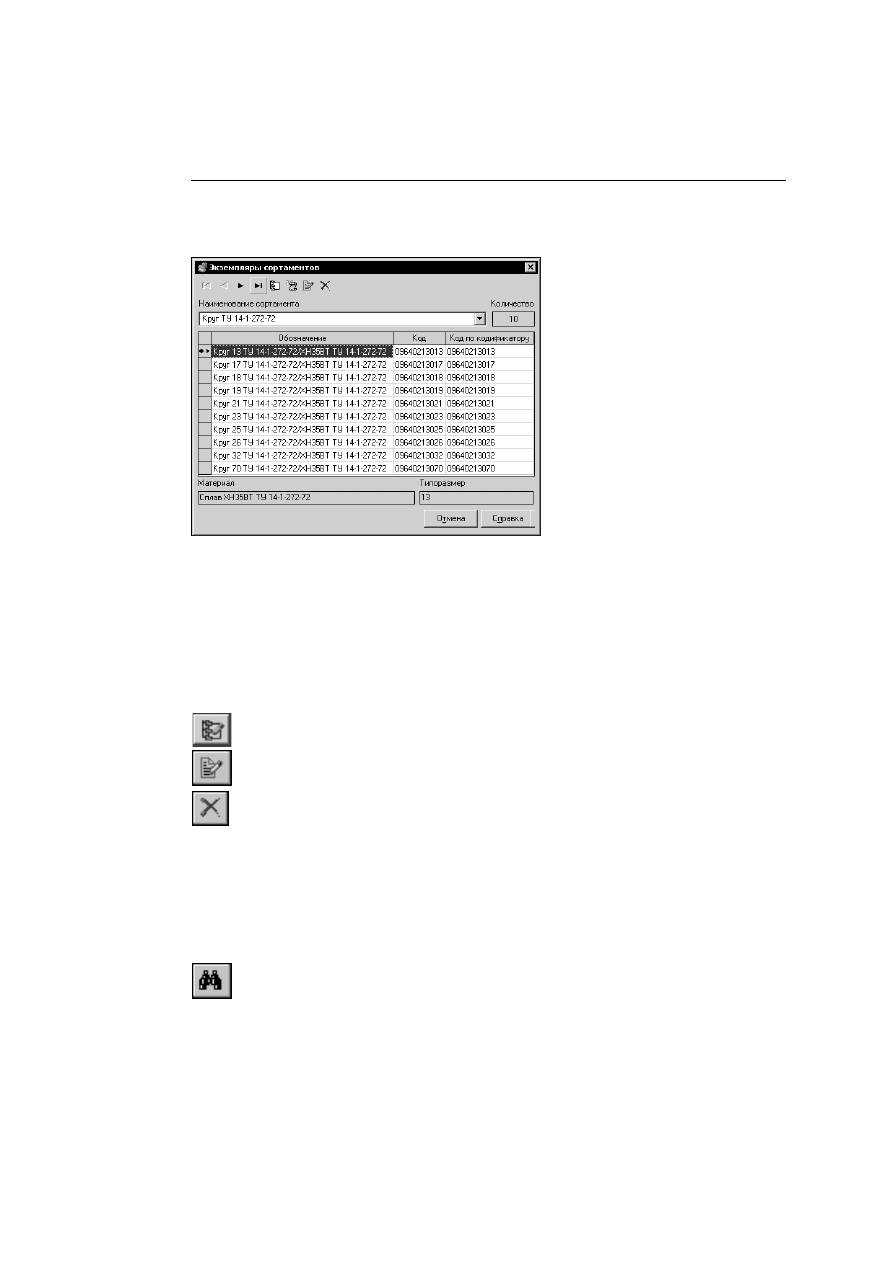

(рис. 3.13). Этот диалог представляет
собой упрощенный классификатор
объектов Справочника класса

Экземпляр сортамента

. Раскрываю!

щийся список

Наименование сор;

тамента

является одноуровневым

деревом сортаментов.

Поле

Количество

содержит количество экземпляров активного сортамента. Графа

Обозначение

списка экземпляров сортамента содержит однострочное обозначение эк!

земпляра сортамента.

Графа

Код

содержит код выделенного экземпляра сортамента в Справочнике. Графа

Код по кодификатору

содержит значение кода, назначенное объекту по кодификато!

ру.

Поля

Материал

Типоразмер

содержат значения соответствующих свойств экземп!

ляра сортамента.

Кнопка

Кодификатор

позволяет просмотреть параметры объекта в Классификаторе по

коду или изменить код.

Кнопка

Изменить...

позволяет изменить свойства экземпляра сортамента.

Кнопка

Удалить

позволяет удалить экземпляр сортамента.

3.5.

Поиск объекта

Поиск применяется в том случае, если необходимо получить информацию об объектах,
удовлетворяющих некоторым условиям. Например, объект должен быть изготовлен из
пластмассы, температура плавления которой не менее 260°.

Используя данный способ, вы можете выбирать в Справочнике объекты, свойства кото!
рых удовлетворяют заданным условиям, либо наименование (описание назначения) ко!
торых содержит нужную строку символов.

Для поиска объекта вызовите команду меню

Сервис —

Поиск…

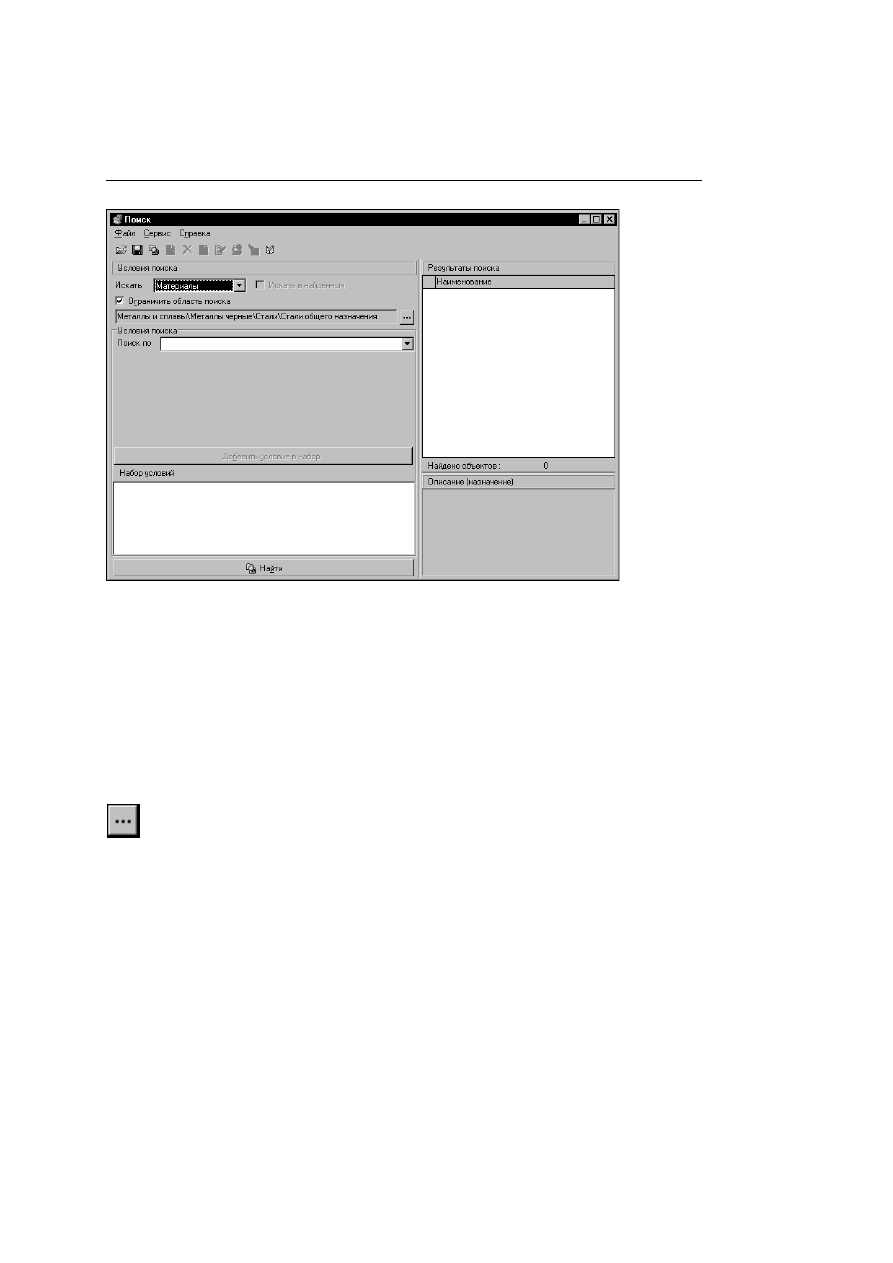

После вызова команды на экране появится окно поиска (рис. 3.14).

Рис. 3.13.

Библиотека материалов и сортаментов. Руководство пользователя

В этом окне находятся элементы управления, предназначенные для поиска объектов в
Справочнике. В этом же окне будут находиться объекты, удовлетворяющие результатам
поиска.

3.5.1.

Поиск по значению свойства

Чтобы выполнить поиск по значению свойств, выберите в группе

Условия поиска

из

раскрывающегося списка

Поиск по

вариант

значению свойства

Выберите категорию (

Материалы

Обработки

Формы

Экземпляры сортамента

), по ко!

торой производится поиск объекта из раскрывающегося списка

Искать

Вы можете указать группу объектов Справочника, в которой будет проводиться поиск со!
гласно сформированным условиям. Для этого включите опцию

Ограничить область

поиска

. После этого станет доступной кнопка

Обзор

Рис. 3.14. Окно

Поиск

Глава 3. Получение сведений из Справочника

Нажмите эту кнопку. На экране появится диалог

Об;

ласть поиска

(рис. 3.15).

Этот диалог может содержать вкладки

Материалы

Обработки

Формы

Документы

. На вкладках

расположены группы элементов Справочника. Вы!
берите область поиска и нажмите кнопку

Выбор

Диалог будет закрыт, а название выбранной группы
появится в поле

Область поиска

. Чтобы произвес!

ти поиск во всех группах всех категорий Справочни!
ка, выключите опцию

Ограничить область поис;

ка

Группа

Условия поиска

содержит элементы управления, которые позволяют задать

значения условий поиска объектов Справочника.

Выберите название свойства, значение которого будет являться условием поиска. Для
этого нажмите кнопку

Обзор

рядом с полем

Свойство

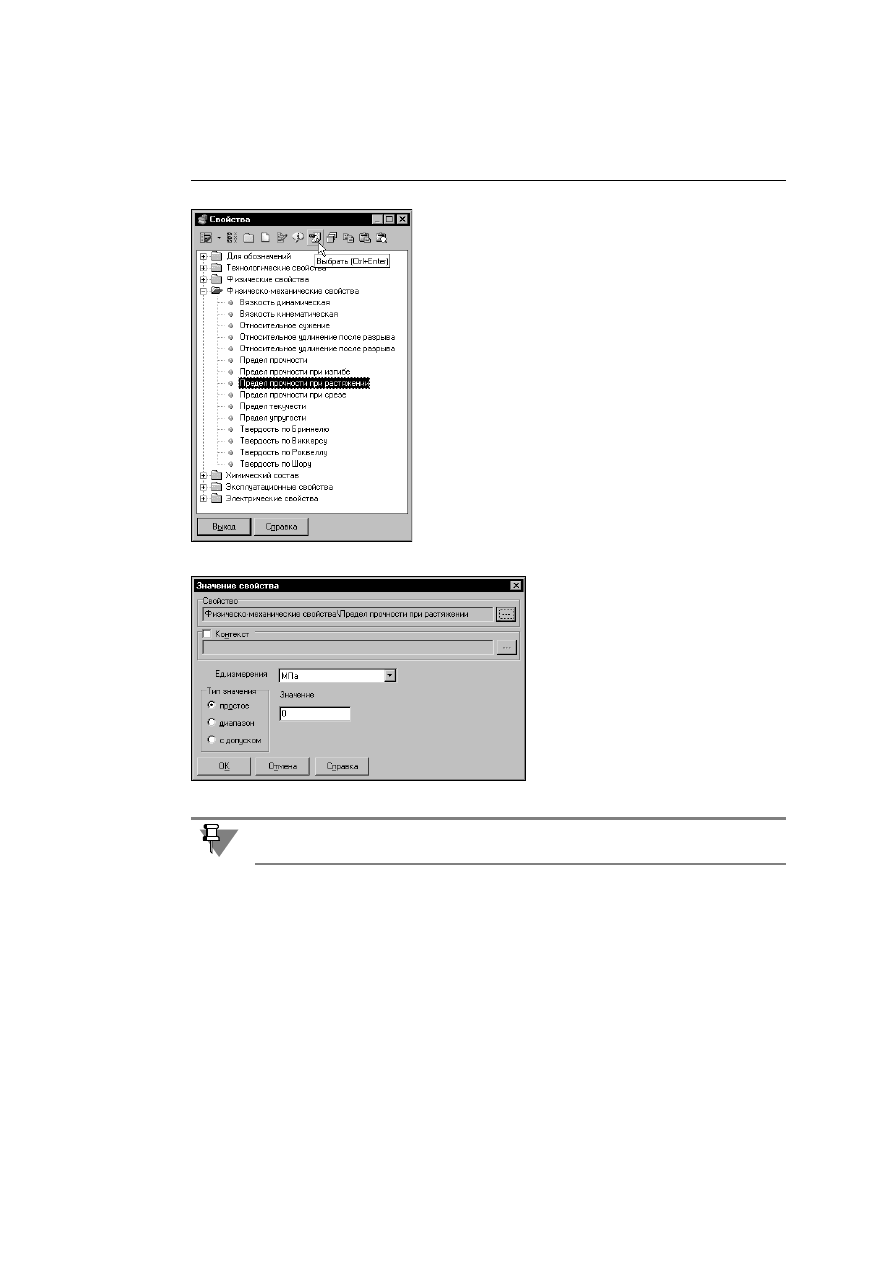

На экране появится диалог

Свойства

(рис. 3.16).

В этом диалоге находится перечень свойств, сгруппирован!
ных по группам. Выберите свойство, значение которого бу!
дет являться условием поиска и нажмите кнопку

Выбрать

В группе

Условия поиска

появятся элементы управления

Условие

Значение

Выберите зависимость между выбранным свойством (ус!
ловием поиска) и выбранным значением (

не меньше

не

больше

равно

и т.п.) из раскрывающегося списка

Усло;

вие

Выберите единицу измерения числовых значений в поле

Единицы измерения

Задайте значение свойства в соответствующем поле.

Для числового типа значений свойств вы можете использовать опцию

Учитывать час;

тичное вхождение значения в диапазон

. Пример использования этой опции для ус!

ловия поиска «

Равно

» приведен в табл. 3.1.

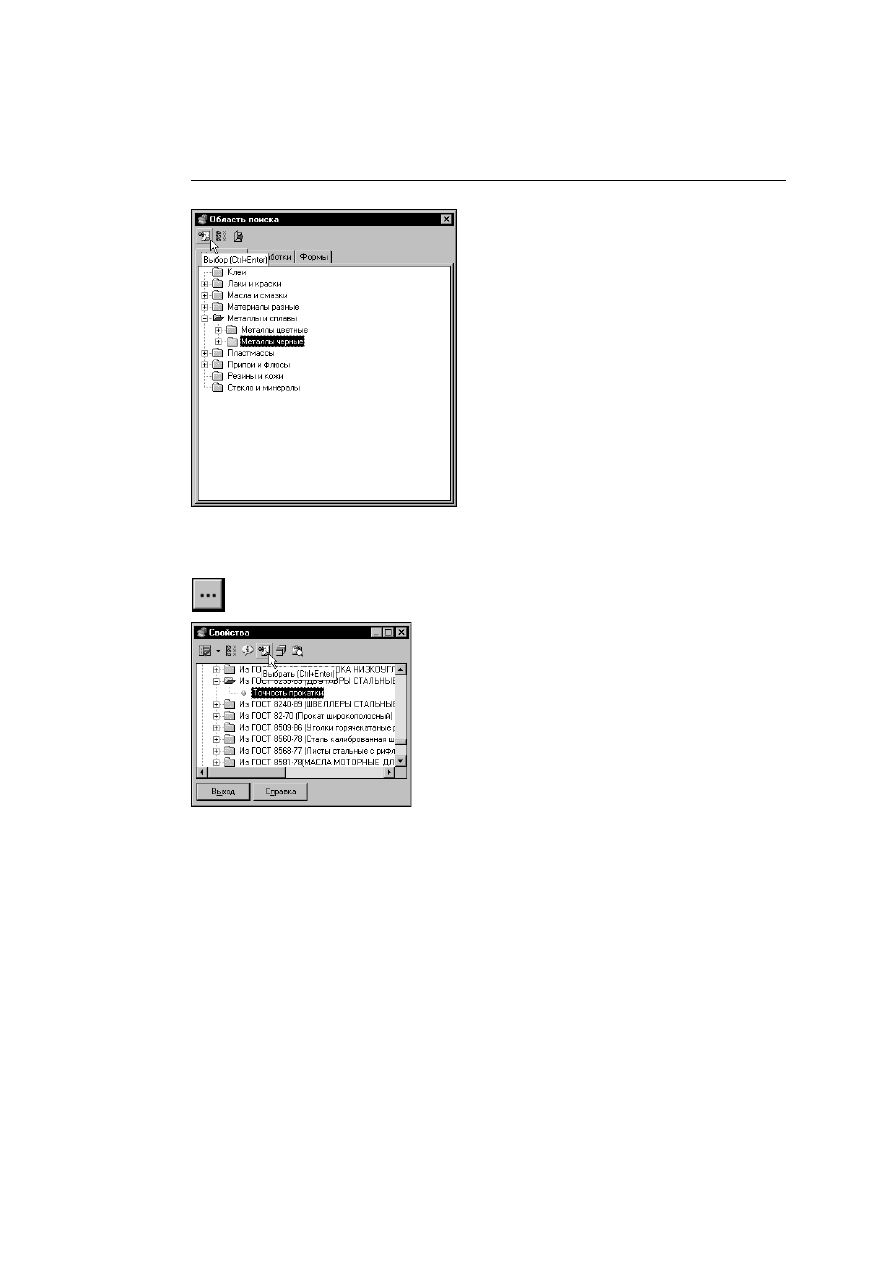

Рис. 3.15. Диалог

Область поиска

Рис. 3.16. Диалог

Свойства

Библиотека материалов и сортаментов. Руководство пользователя

После завершения формирования условия поиска нажмите кнопку

Добавить условие

в набор

Условие поиска, операция отношения, значение условия появятся на панели

Набор ус;

ловий

. Вы можете сформировать несколько условий поиска. При этом объект поиска

должен удовлетворять одновременно всем условиям.

Чтобы исключить условие поиска из набора, выберите его на панели

Набор условий

нажмите кнопку

Удалить условие

Для удаления всех условий поиска нажмите кнопку

Сброс всех условий

Чтобы изменить условие поиска, выберите его и нажмите кнопку

Режим изменения

В этом режиме вы можете изменить следующие условия поиска:

▼

операцию отношения,

▼

единицы измерения,

▼

значение условия.

Завершив изменения, отожмите кнопку

Изменить условие поиска

После формирования условий поиска и задания его области нажмите кнопку

Найти

для

начала поиска.

Если объектов, удовлетворяющих условиям поиска не най!
дено, на экране появится информационное сообщение
(рис. 3.17).

В результате проведения поиска на панели

Результаты по;

иска

будут находиться объекты Справочника, удовлетворя!

ющие заданным условиям.

Вы можете провести повторный поиск, изменив его усло!

вия, среди уже найденных объектов. Для этого включите опцию

Искать в найденном

Чтобы просмотреть свойства найденного объекта, выберите его и вызовите команду

Сервис —

Показать объект в Справочнике

Будет открыта вкладка

Панели выбора,

соответствующая содержанию поля

Искать

окне поиска. Найденный объект будет активным.

Табл. 3.1.

Пример использования опции

Учитывать частичное вхождение значения в диапазон

Условия поиска

Опция выключена

Опция включена

Свойство: плотность
Значение: 750
Условие: равно
Значение свойства объекта: 700 … 800

Проверяется точное соот!
ветствие значения условия
номинальному значению и
значениям граничных усло!
вий.
Объект не включается в ре!
зультат поиска.

Если значение условия по!
иска входит в диапазон зна!
чений свойства, то объект
включается в результат по!
иска.
Объект включается в ре!
зультат поиска.

Рис. 3.17.

Глава 3. Получение сведений из Справочника

Вы можете поместить найденный объект в пользовательский классификатор Избранное.
Для этого вызовите команду

Сервис —

Включить в избранное...

Сформированные условия поиска можно сохранить для последующего использования.
Для этого вызовите команду

Файл —

Сохранить условия поиска...

На экране появится стандартный диалог сохранения файлов Windows. Введите имя фай!
ла и выберите папку для его сохранения. По умолчанию файлу, содержащему условия
поиска, присваивается расширение

src

Для загрузки ранее сохраненных условий поиска вызовите команду

Файл —

Загрузить

условия поиска...

На экране появится стандартный диалог открытия файлов Windows. Выберите папку и
файл для загрузки.

Чтобы выйти из режима поиска, закройте окно

Поиск

3.5.2.

Поиск по наименованию (назначению) объекта Справочника

Вы можете найти объект Справочника по строке символов, которая содержится в наиме!
новании его свойств или назначении.

Чтобы выполнить поиск по наименованию (назначению), выберите в группе

Условия

поиска

из раскрывающегося списка

Поиск по

вариант

наименованию

или

назначению

(описанию)

объекта.

Выберите категорию (

Материалы

Обработки

Формы

Документы

), по которой будет

произведен поиск объекта из раскрывающегося списка

Искать

Ограничить область

поиска

. После этого станет доступной кнопка

Обзор

Нажмите эту кнопку. На экране появится диалог

Область поиска

(рис. 3.15).

Этот диалог может содержать вкладки

Материалы

Обработки

Формы

Докумен;

ты

. На вкладках расположены группы элементов справочника. Выберите область поиска

и нажмите кнопку

Выбор

Диалог будет закрыт, а название выбранной группы появится в поле

Область поиска

Чтобы произвести поиск во всех группах всех категорий Справочника, выключите опцию

Ограничить область поиска

Введите в поле

Значение

нужную строку текста.

При вводе значения свойства вы можете включить опцию

Использовать синтаксис

SQL LIKE

. При этом появляется возможность использовать маски для ввода значений.

Символ «_» заменяет любой одиночный символ, а символ «%» ! последовательность
любого количества символов.

Выберите способ вхождения заданной строки в наименование или назначение:

▼

Полное совпадение

▼

Начинается с ...

▼

...содержится...

Библиотека материалов и сортаментов. Руководство пользователя

Например, поиск производится по наименованию объекта. В поле

Что искать

выбрано

Формы

. Область поиска не ограничивалась. При включенной опции

Использовать

синтаксис SQL LIKE

в строке

Значение

введено

«ст%»

. Это означает, что наименование

должно начинаться с букв

«ст»

. После них может следовать любое количество любых

символов.

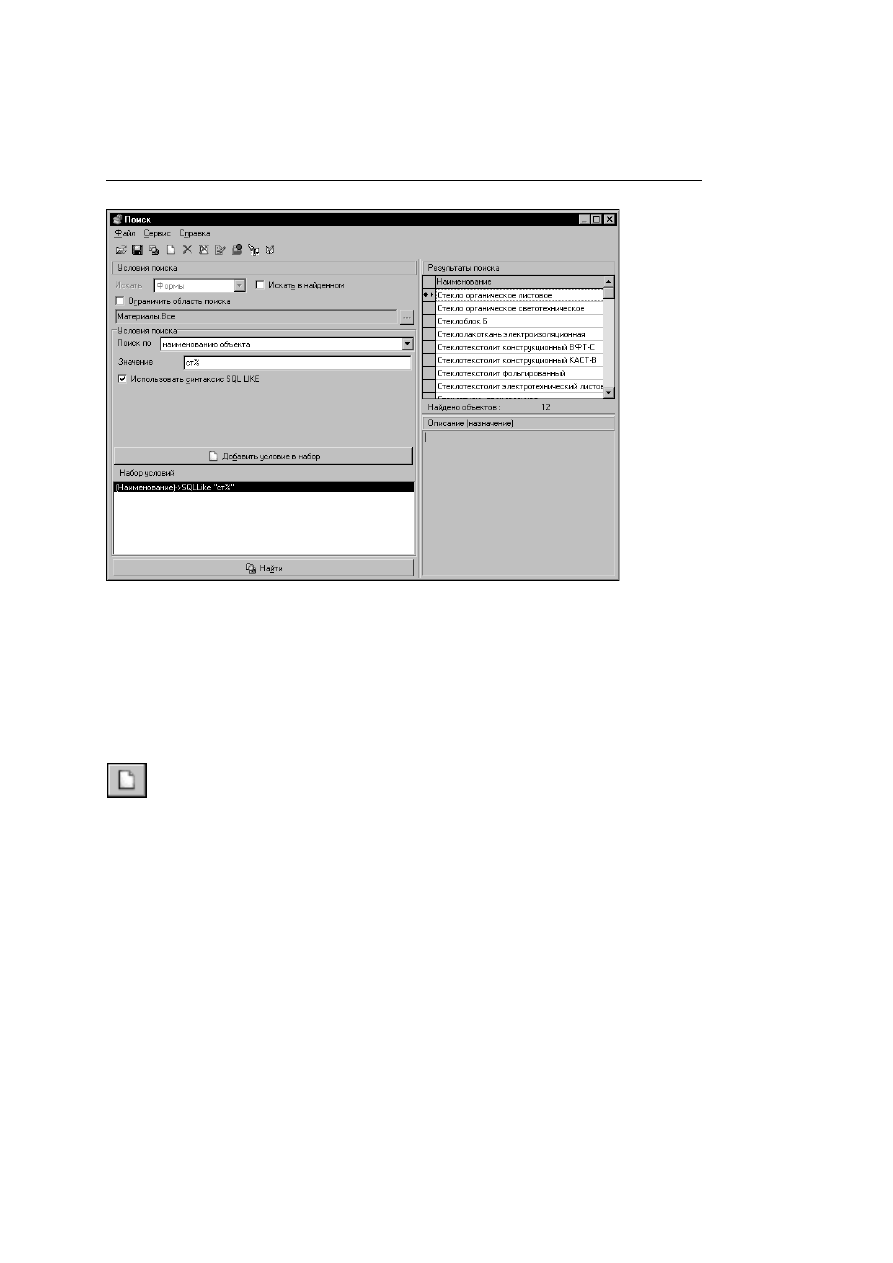

Результат поиска будет выглядеть следующим образом (рис. 3.18):

При включенной опции

Использовать синтаксис SQL LIKE

выбор способа вхождения

заданной строки в наименование или назначение на панели невозможен.

После завершения формирования условия поиска нажмите кнопку

Добавить условие

в набор

Область поиска, значение для поиска и вариант его вхождения в наименование (назна!
чение) появятся на панели

Набор условий

. Вы можете сформировать несколько усло!

вий поиска. При этом объект поиска должен будет удовлетворять одновременно всем ус!
ловиям.

Использование сформированных условий поиска аналогично рассмотренным выше для
поиска по значению свойства.

3.5.3.

Поиск экземпляра сортамента по коду

Вы можете найти экземпляр сортамента по его коду.

Выберите из раскрывающегося списка

Искать

вариант

Экз.сортамента

. Чтобы выпол!

нить поиск по коду, выберите в группе

Условия поиска

из раскрывающегося списка

Поиск по

вариант

коду экземпляра сортамента

Рис. 3.18. Окно

Поиск

; пример результатов поиска

Глава 3. Получение сведений из Справочника

Вы можете ограничить область поиска в Справочнике, включив опцию

Ограничить об;

ласть поиска

Введите в поле

Значение

нужную строку текста — код экземпляра сортамента, который

следует найти.

При вводе значения свойства вы можете включить опцию

Использовать синтаксис

SQL LIKE

Выберите способ вхождения заданной строки в наименование или назначение аналогич!
но рассмотренному выше.

После завершения формирования условия поиска нажмите кнопку

Добавить условие

в набор.

3.5.4.

Поиск экземпляра сортамента
по значению определяемого размера

Вы можете найти экземпляр сортамента по значению его определяемого размера.

Выберите из раскрывающегося списка

Искать

вариант

Экз.сортамента

. Выберите в

группе

Условия поиска

из раскрывающегося списка

Поиск по

вариант

определяемому

размеру

Выберите из раскрывающегося списка

Размер

название определяемого размера.

Выберите зависимость между выбранным свойством (условием поиска) и выбранным
значением (

не меньше

не больше

равно

и т.п.) из раскрывающегося списка

Условие

Выберите единицу измерения числовых значений в поле

Единицы измерения

Задайте значение свойства в соответствующем поле.

Использование сформированных условий поиска аналогично рассмотренным выше.

Глава 4.

Изменение базы данных Справочника

Стандартная поставка Справочника содержит большое количество информации. При не!
обходимости можно редактировать существующие сведения и добавлять новые.

Вы можете добавлять отдельные элементы Справочника — обозначения документов,
материалы, обработки, формы. Вместе с тем, используя существующие и вновь введен!
ные сведения, вы можете создавать сортаменты.

Для добавления сортамента необходимо, чтобы Справочник содержал весь предусмот!
ренный стандартами для его описания объем информации:

▼

форма,

▼

способ обработки,

▼

обозначения нормативных документов, регламентирующих требования к этим свойс!
твам.

Для добавленного сортамента вы можете создать экземпляры сортаментов. Чтобы со!
здать экземпляр сортамента, требуется наличие в Справочнике всех необходимых дан!
ных по схеме условного обозначения.

4.1.

Добавление/изменение обозначений нормативных
документов

Нормативные документы (стандарты) определяют требования к материалам, формам,
способам обработки изделий и схемы условных обозначений сортаментов.

Чтобы добавить в Справочник обозначение стандарта, откройте вкладку

Документы

на

Панели выбора

. Выберите нужную группу документов:

▼

Материалы

▼

Сортамент,

▼

Технические условия,

▼

Обработки

Для этого нажмите соответствующую кнопку на

Панели выбора типа документа

Вызовите команду

Редактор

—

Новый документ...

Глава 4. Изменение базы данных Справочника

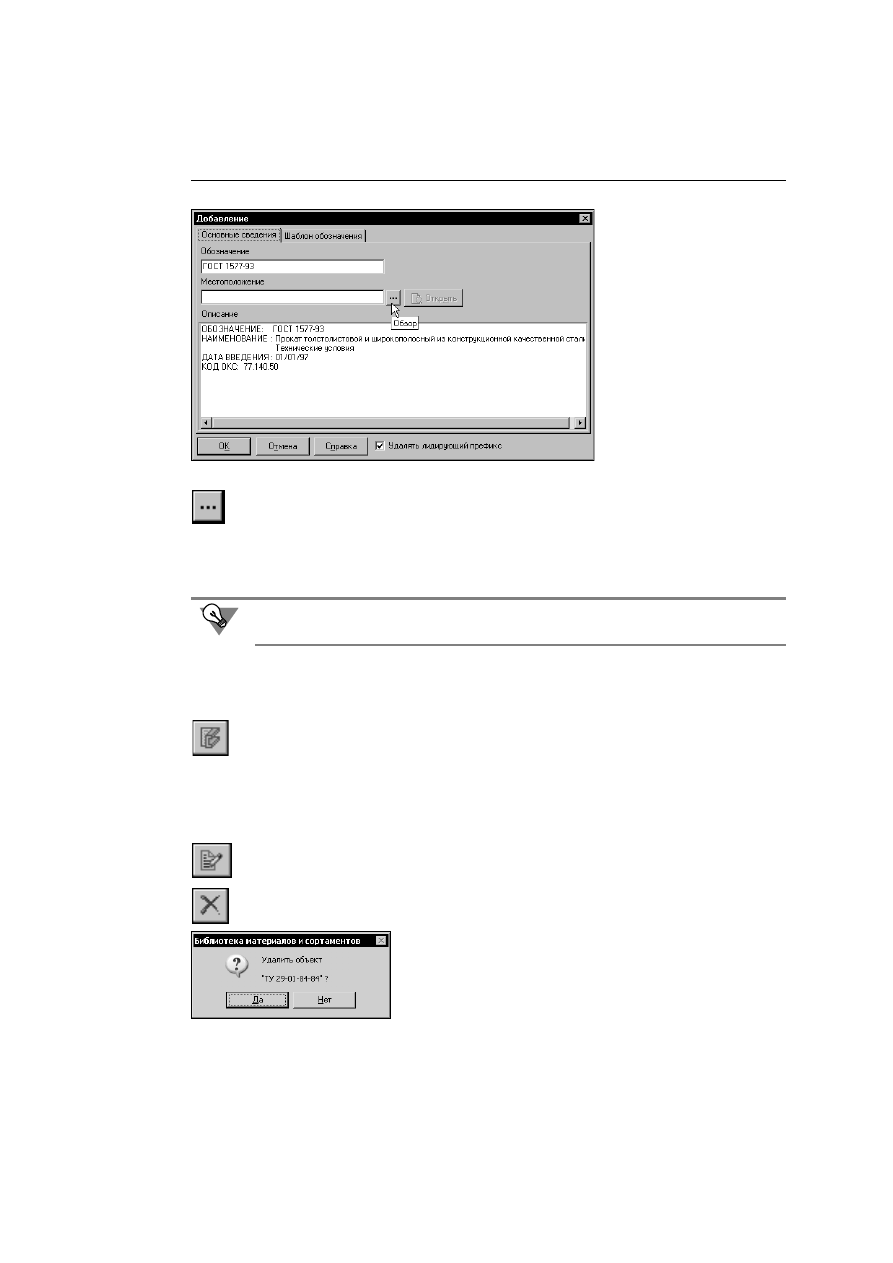

На экране появится диалог
добавления обозначения до!
кумента (рис. 4.1).

На вкладке

Основные све;

дения

введите обозначение

документа в соответствую!
щее поле. В поле

Описание

введите наименование, дату
введения, код Общероссийс!
кого классификатора стан!
дартов.

Вы можете ввести путь к файлу документа. Для этого нажмите кнопку

Обзор...

На экране появится стандартный диалог открытия файлов Windows. Имя выбранного
файла и путь к нему будет зафиксировано в поле

Местоположение

После этого станет

доступной кнопка

Открыть

. Если необходимо открыть файл документа, нажмите эту

кнопку.

Наименование второй вкладки диалога зависит от группы, в которой находится доку!
мент. На вкладках

Материал

Форма

Обработка

можно просмотреть сведения об

объектах Справочника, требования к которым определяются текущим документом.

Элементы управления вкладки

Шаблон обозначения

(группа документов

Технические

условия

) позволяют создавать или изменять шаблон условного обозначения экземпляра

сортамента (см. раздел 5.3. на с. 81). В диалоге для документов этой группы становится
доступной опция

Удалять лидирующий префикс

. Она позволяет управлять отобра!

жением префиксов в условных обозначениях экземпляра сортамента, созданных на ос!
нове этого шаблона.

Чтобы изменить обозначение документа, следует активизировать его на вкладке

Доку;

менты

Панели выбора

и вызвать команду

Редактор

—

Изменить документ...

Действия по изменению документа аналогичны его созданию.

Чтобы удалить обозначение документа, следует активизировать его на вкладке

Доку;

менты

Панели выбора

и вызвать команду

Редактор

—

Удалить документ...

Если с удаляемым документом не связаны другие объекты
Справочника, на экране появится предупреждающий диалог
(рис. 4.2). Кнопки диалога позволяют подтвердить удаление
или отказаться от него.

Рис. 4.1. Добавление обозначения документа

Чтобы открыть файл документа, будет автоматически запущено приложение, предна!
значенное для обработки данного типа файлов в Windows.

Рис. 4.2.

Библиотека материалов и сортаментов. Руководство пользователя

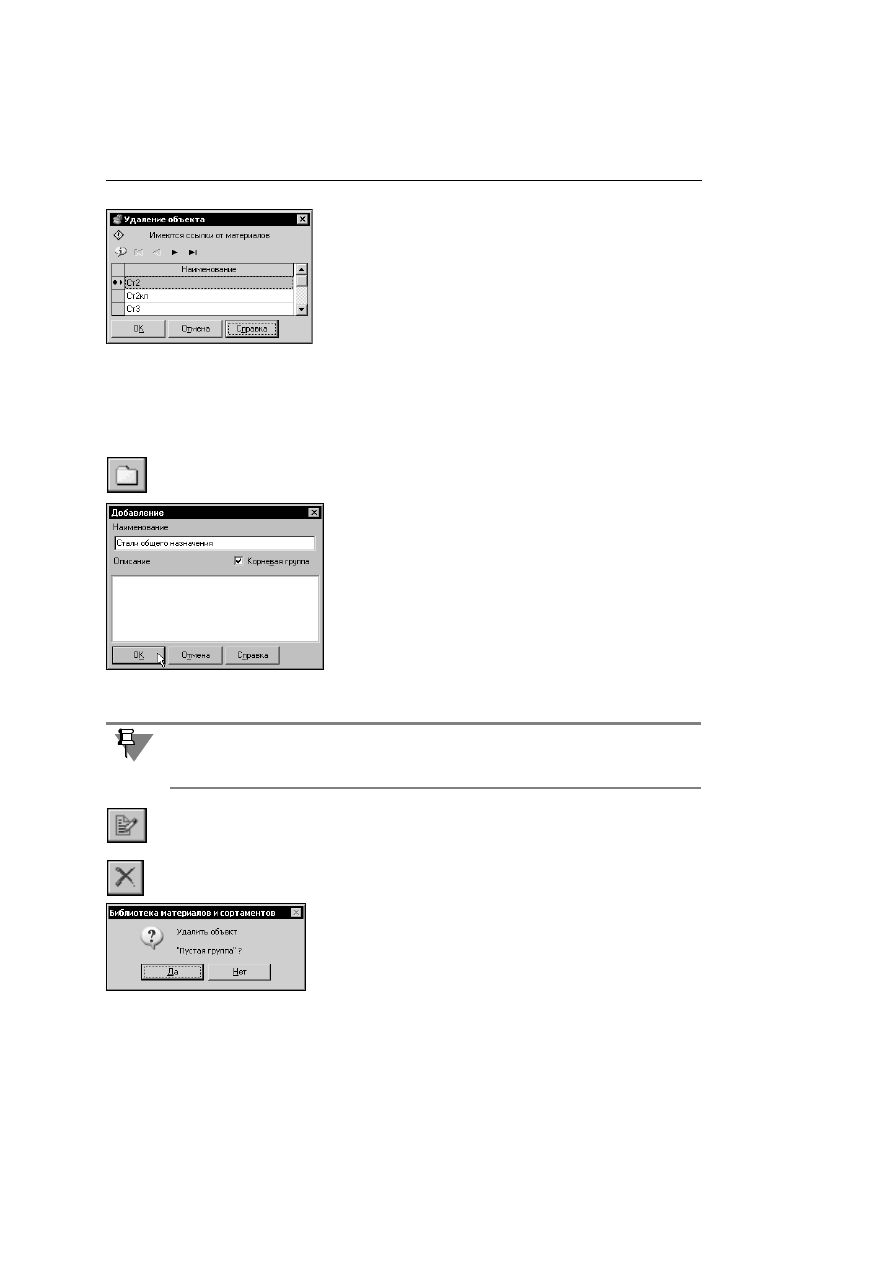

Если с удаляемым документом связаны объекты, на экране
появится диалог (рис. 4.3), содержащий список таких объек!
тов. Кнопки диалога позволяют подтвердить удаление или от!
казаться от него.

4.2.

Создание/изменение группы объектов Справочника

Чтобы создать группу объектов Справочника, откройте нужную вкладку

Панели выбо;

ра

Материалы

Обработки

или

Формы

. Выберите место расположения новой груп!

пы и вызовите команду

Редактор

—

Новая группа

материалов

(

обработок

форм

)

...

На экране появится диалог

Добавление

(рис. 4.4).

Введите наименование новой группы в соответствующее по!
ле. Вы можете ввести дополнительную информацию о со!
здаваемой группе в поле

Описание

. Если вы включите оп!

цию

Корневая группа

, то создаваемая группа будет

размещена на верхнем уровне иерархии.

Чтобы изменить группу объектов, следует активизировать ее наименование и вызвать
команду

Редактор

—

Изменить группу...

. Действия по изменению группы аналогичны

ее созданию.

Чтобы удалить обозначение документа, следует активизировать его на вкладке

Доку;

менты

Панели выбора

и вызвать команду

Редактор

—

Удалить документ...

Если в удаляемой группе нет объектов, на экране появится пре!
дупреждающий диалог (рис. 4.5). Кнопки диалога позволяют
подтвердить удаление или отказаться от него.

Рис. 4.3.

Рис. 4.4. Добавление

группы материалов

Вновь созданная группа может не появиться в дереве на Панели выбора. В таком случае
отожмите кнопку

Показать материалы с учетом применяемости

(см. раздел 2.2. на

с. 15).

Рис. 4.5.

Глава 4. Изменение базы данных Справочника

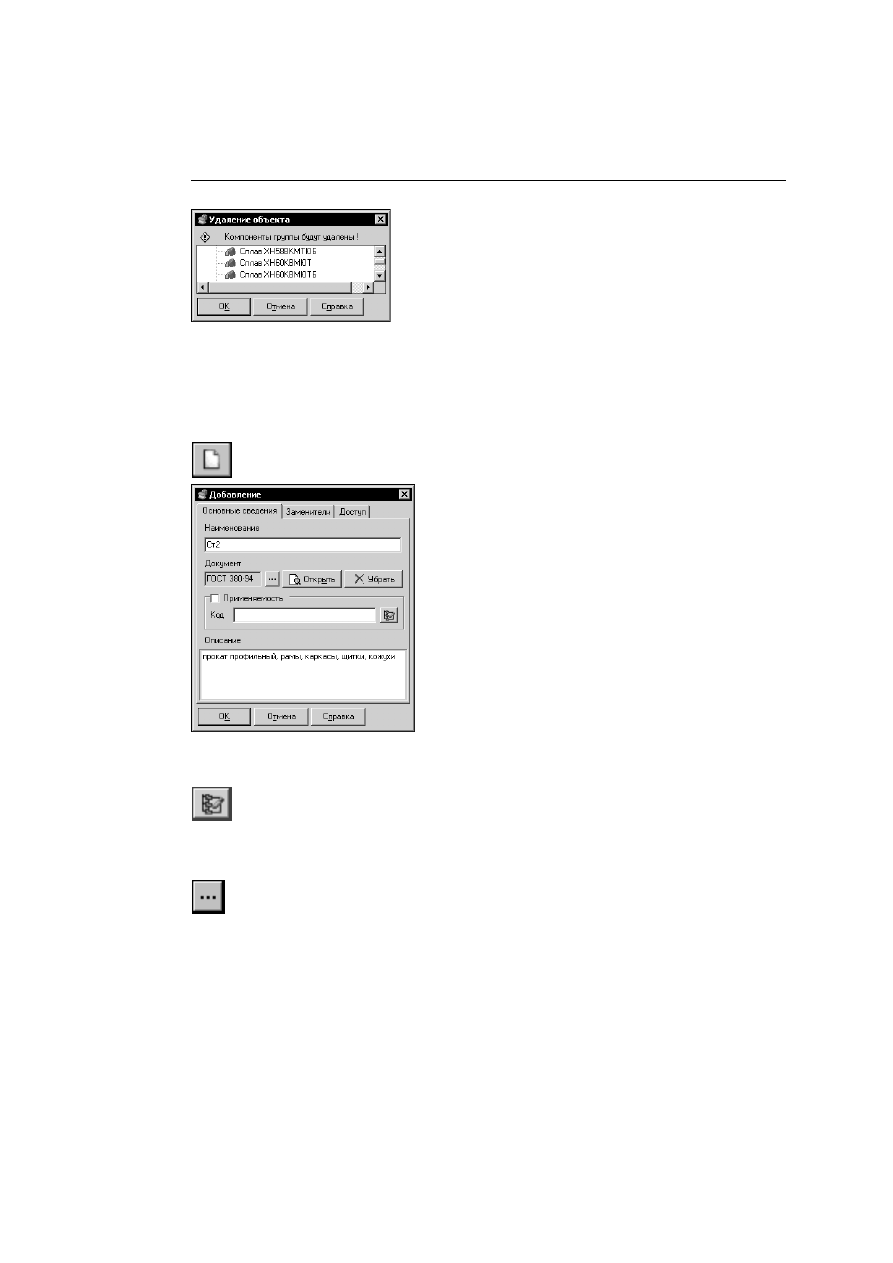

Если удаляемая группа содержит объекты, на экране появится
диалог (рис. 4.6), содержащий список таких объектов. Кнопки
диалога позволяют подтвердить удаление или отказаться от
него.

4.3.

Добавление/изменение материалов

4.3.1.

Добавление материала; основные сведения

Чтобы добавить материал в группу, активизируйте ее и вызовите команду

Редактор

—

Новый материал...

На экране появится диалог добавления материала
(рис. 4.7).

На вкладке

Основные сведения

введите наименование

нового материала в соответствующее поле. Чтобы указать,
что материал применяется на данном предприятии, следует
включить опцию

Применяемость

В поле

Код

можно ввести код материала для предприятия.

При заполнении этого поля опция

Применяемость

вклю!

чается автоматически.

Код материала можно ввести с клавиатуры. Однако рекомендуется кодифицировать
объекты Справочника, используя настроенный кодификатор. Для этого следует нажать
кнопку

Назначить код...

Порядок кодификации объектов рассмотрен в разделе 4.10. на с. 65. Настройка кодифи!
катора рассматривается в разделе 5.6. на с. 88. Вы можете ввести дополнительную ин!
формацию о создаваемом материале в поле

Описание

Чтобы указать обозначение стандарта на добавляемый материал, нажмите кнопку

Об;

зор

Рис. 4.6.

Рис. 4.7. Добавление материала

Библиотека материалов и сортаментов. Руководство пользователя

На экране появится диалог

Выбор документа

(рис 4.8).

Выберите из перечня нужный документ.

Для ускорения выбора вы можете ввести последовательность
символов, которые содержатся в обозначении документа, в поле

Поиск

диалога

Выбор документа

. В перечне будут отображать!

ся только те обозначения документов, которые содержат введен!
ную строку.

Нажмите кнопку

Выбрать

для указания документа и закрытия диалога.

Нажмите кнопку

Выход

чтобы закрыть диалог без указания документа.

4.3.2.

Добавление материала; материалы;заменители

Материалы при определенных условиях могут быть
взаимозаменяемыми. Вы можете ввести материалы –
заменители и условия возможности замены. Для этого
откройте вкладку

Заменители

диалога

Добавление

(рис. 4.9).

Для ввода нового наименования материала!заменителя нажмите кнопку

Добавить

Рис. 4.8. Выбор документа

Рис. 4.9. Вкладка

Заменители

Глава 4. Изменение базы данных Справочника

На экране появится диалог

Выбор материала

(рис. 4.10).

Выберите из перечня нужное наименование материала. Для до!
бавления его в список заменителей нажмите кнопку

Выбрать

После этого программа ожидает выбора следующего наименова!
ния материала.

Для завершения ввода материалов–заменителей нажмите кнопку

Выход

Вы можете удалять материалы–заменители из Справочника. Для этого выберите наиме!
нование и нажмите кнопку

Удалить

4.3.3.

Добавление материала; назначение категорий

По умолчанию в Справочнике доступны для просмотра и изменения все объекты. Доступ
к определенным объектам может быть ограничен в зависимости от присвоенной им ка!
тегории.

Чтобы назначить категорию материалу, следует рас!
крыть вкладку

Доступ

(рис. 4.11). На этой вкладке

показан структурированный список категорий объек!
тов Справочника. Кнопки Панели инструментов поз!
воляют назначать категорию объекта, разрывать
связь объекта с категорией и управлять отображени!
ем списка.

Выделите в списке наименование категории и нажмите кнопку

Назначить категорию

Пиктограмма категории изменится.

Рис. 4.10. Указание

заменителя
материала

Рис. 4.11. Вкладка

Доступ

Библиотека материалов и сортаментов. Руководство пользователя

Чтобы разорвать связь объекта с категорией, выделите ее наименование и нажмите
кнопку

Удалить связь с категорией

На экране появится диалог, позволяющий подтвердить удаление
связи или отказаться от него (рис. 4.12). После выбора варианта
действий этот диалог будет закрыт.

Кнопка

Свернуть дерево

позволяет закрыть все группы дерева категорий.

Кнопка

Показать только назначенные

позволяет ограничить отображение дерева ка!

тегорий таким образом, что в нем будут показаны только те из них, которые связаны с
текущим объектом.

Кнопка

Показать только неназначенные

позволяет показать в списке только катего!

рии, несвязанные с текущим объектом.

Чтобы завершить добавление материала в Справочник, нажмите кнопку

ОК

. Чтобы за!

крыть диалог без добавления материала, нажмите кнопку

Отмена

4.3.4.

Задание свойств материала

После закрытия диалога добавления материала новый объект появится на вкладке

Ма;

териалы

. Выберите его мышью. На вкладке

Свойства

будут показаны унаследованные

свойства этого объекта (если они есть у родительского). Для ввода значения собствен!
ного свойства активизируйте вкладку

Свойства

и нажмите кнопку

Добавить свойс;

тво...

. на панели инструментов вкладки

Свойства

На экране появится диалог

Значение

свойства

(рис. 4.13).

Чтобы выбрать наименование свойства,
нажмите кнопку

Обзор...

Объекту может быть назначено несколько категорий.

Рис. 4.12.

Рис. 4.13. Диалог

Значение свойства

Глава 4. Изменение базы данных Справочника

На экране появится диалог выбора свойств (рис. 4.14).

Выберите наименование свойства в списке и нажмите кноп!
ку

Выбрать

. Диалог будет закрыт.

Вид диалога

Значение свойства

изме!

нится (рис. 4.15).

В нижней его части появятся новые эле!
менты управления, позволяющие за!
дать параметры свойства, например
следующие:

▼

раскрывающийся список для выбо!
ра единицы измерения,

▼

поле для ввода значения свойства.

▼

группа, позволяющая выбрать тип
значения.

Задайте значения этих параметров.

Рис. 4.14. Диалог

Свойства

Рис. 4.15. Диалог

Значение свойства

Состав элементов управления зависит от типа свойства.

содержание .. 32 33 34 35 ..
