Аскон КОМПАС-3D. Руководство по библиотекам

Библиотека СПДС-обозначений

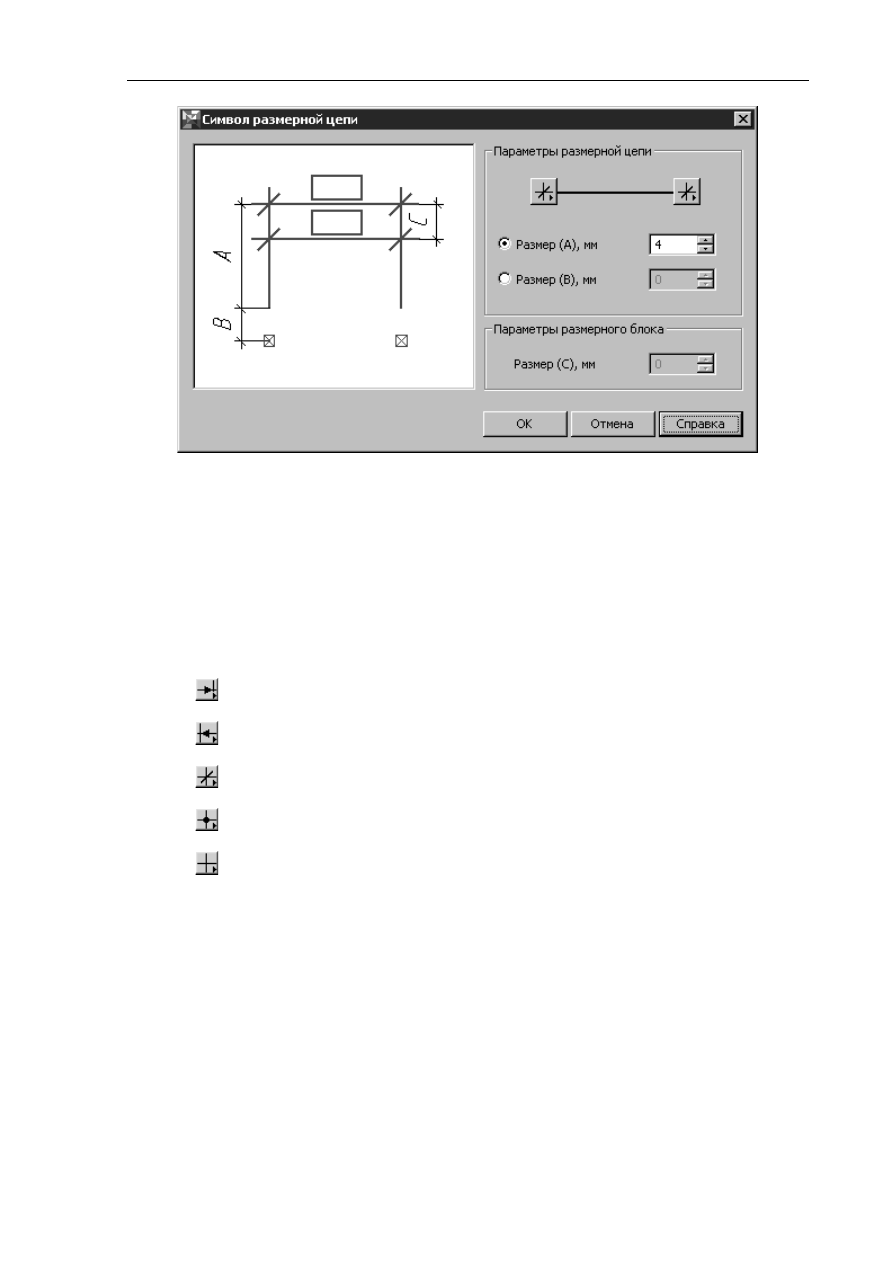

Рис. 2-44. Диалог

Символ размерной цепи

Опции диалога



Группа

Параметры размерной цепи



Кнопки

Законцовка

Характер законцовки устанавливается при помощи двух кнопок — для левого и правого конца
звена цепи. Для смены типа законцовки необходимо щелкнуть левой кнопкой мыши по
соответствующей кнопке — рядом с кнопкой появится список возможных типов законцовок.
После выбора из списка нужного типа законцовки, этот тип будет отрисовываться по
умолчанию. Внешний вид кнопок зависит от текущего типа законцовки:

Кнопка

Изнутри

Кнопка

Снаружи

Кнопка

Засечка

Кнопка

Точка

Кнопка

Без стрелки



Размер А

Размер B

Предоставляются две возможности определения длин выносных линий размерной цепи путем
их задания:



явного (

Размер А



косвенного — величины отступа от опорной точки до конца выносной линии (

Размер B



Параметры размерного блока
Размер С

позволяет определить расстояние между размерными цепями в составе размерного блока.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

2.13.3Диалог Редактирование

Диалог

Редактирование

вызывается нажатием на кнопку

Редактирование

диалога

Размерная

цепь/Размерный блок

Библиотека СПДС-обозначений

Кнопка

Редактирование

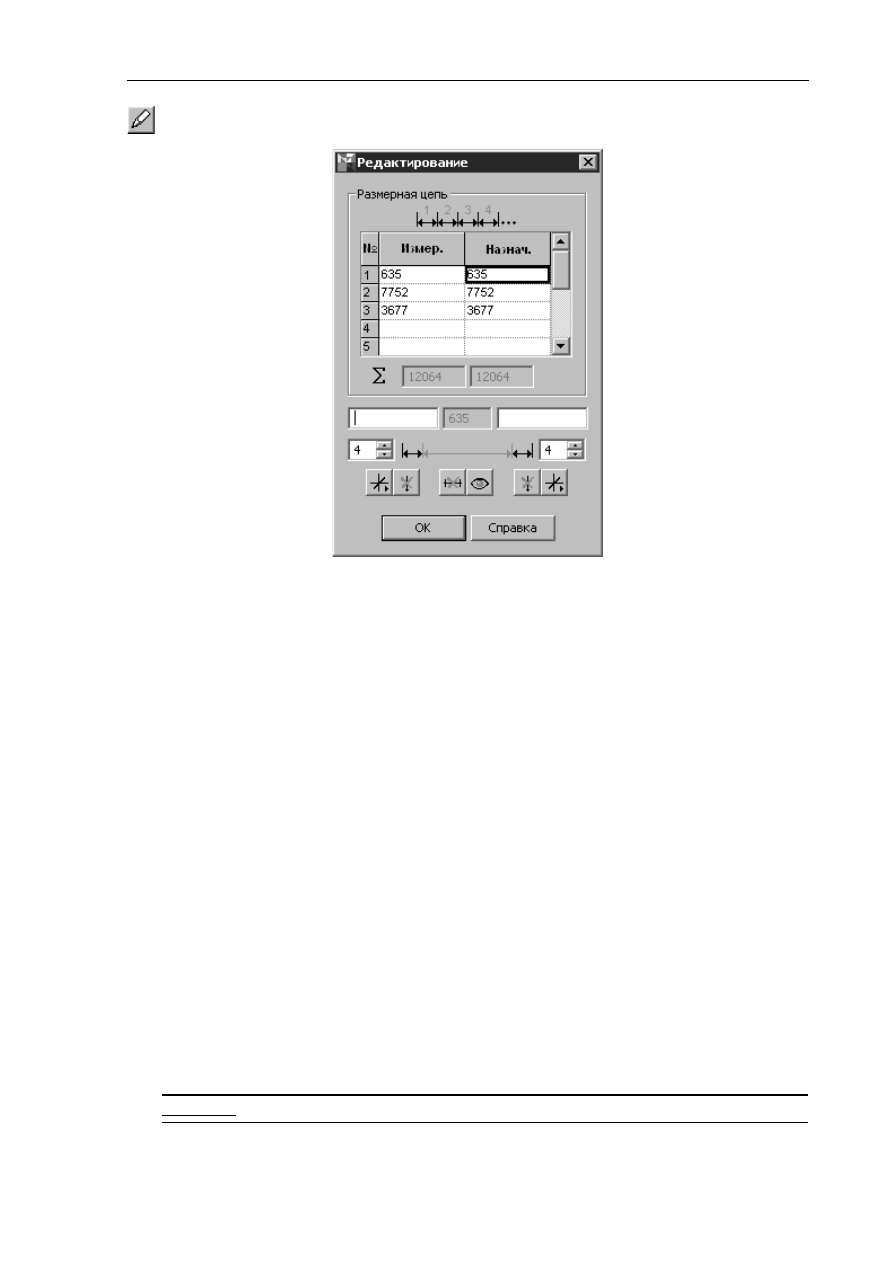

Рис. 2-45. Диалог

Редактирование

Опции диалога



Размерная цепь

Диалог   позволяет   осуществить   редактирование   Измеренного   значения   (размерного   числа)   в
таблице. По умолчанию назначенное значение размера всегда совпадает с измеренным, при этом
библиотекой обрабатывается измеренное значение размера: при редактировании размерной цепи за
характерные точки (совпадающие с опорными точками), производится автоматический пересчет
размерных чисел цепи. Если при визуальном контроле размерной цепи пользователь обнаруживает
неточности   в   размерных   числах,   обусловленные   небрежностью   построений,   либо   характером
чертежа, например, использование так называемых «типовых чертежей», он имеет возможность во
втором   столбце   таблицы   сопоставить   измеренному   назначенное   значение   размера.   Ввод
назначенного значения производится в  ячейку таблицы по выполнении  двойного щелчка  левой
кнопкой мыши по выбранной ячейке. Назначенное значение размера, отличное от измеренного,
выделяется  в таблице  красным  цветом и впоследствии, при  редактировании  размерной  цепи  за
характерные точки (совпадающие с опорными точками), не пересчитывается.
Для выполнения обратного перехода от назначенного к измеренному значению размерного числа,
необходимо удалить назначенное значение (отображаемое красным цветом) из соответствующей
ячейки второго столбца таблицы, не замещая удаленное значение вводом какого бы то ни было
другого числа. При этом по выходе из режима редактирования ячейки назначенное значение будет
автоматически уравнено с измеренным.
Операции   переопределения   типа   законцовок,   удаления   отдельных   звеньев   размерной   цепи   (что
приводит   к   разделению   одной   размерной   цепи   не   более   чем   на   две),   запрета   отображения
размерных чисел могут проводиться как над одним, так и над несколькими звеньями размерной
цепи.   Для   задания   текущего   интервала   звеньев   размерной   цепи   используется   второй   столбец
таблицы

Размерная цепь

, при этом можно использовать как выделение «протаскиванием», так и

выделение с помощью клавиш <CTRL> и <SHIFT>. Выделенные звенья размерной цепи при
редактировании на плане «подсвечиваются» красным цветом.

Внимание!

Интервал выделения должен быть непрерывным.

Библиотека СПДС-обозначений

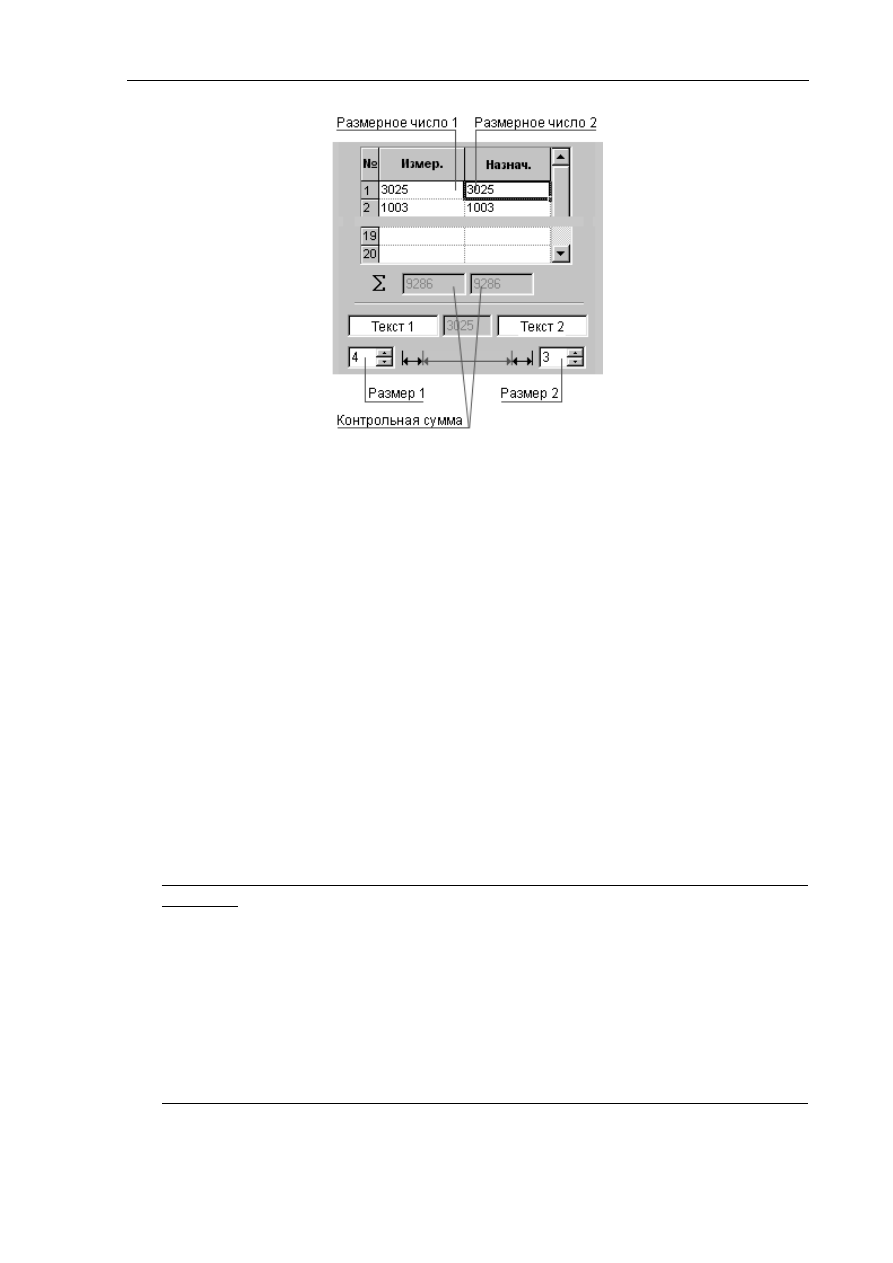

Рис. 2-46. Опции диалога

Редактирование



Контрольная сумма

Поля (Рис. 2 -46), производящие суммирование рядов измеренных и назначенных значений
размерных чисел редактируемой размерной цепи. Предназначены для оперативного визуального
контроля сходимости размерных цепей.



Текст 1

Текст, отображаемый перед размерным числом текущего звена. Сопоставление с измеренным
значением размера текста не приводит к изменению типа размера.



Текст 2

Текст, отображаемый после размерного числа текущего звена. Сопоставление с измеренным
значением размера текста не приводит к изменению типа размера.
В текстовых полях может быть введен не только текст, дополняющий размерное число, но и,
например, выражения вида

6 000 х 5 = 30 000

, при погашенных размерных числах в цепи.



Размер 1

Окно определения величины вылета левой выносной линии текущего звена (или нескольких
звеньев) размерной цепи, либо величины отступа конца левой выносной линии от ее опорной точки
(если длина выносной линии определяется по величине отступа).



Размер 2

Окно определения величины вылета правой выносной линии текущего звена (или нескольких
звеньев) размерной цепи, либо величины отступа конца правой выносной линии от ее опорной
точки (если длина выносной линии определяется по величине отступа).

Замечание.

При редактировании величин вылета выносных линий размерной цепи для нескольких

звеньев, входящих в группу выделения, в полях

Размер 1

Размер 2

отображаются значения,

характеризующие длины выносных линий последнего выделенного звена группы. При изменении
длины,   например,   левой   выносной   линии   этого   звена,   имеющего   слева   смежные   звенья,   также
входящие   в   группу   выделения,   для   них   автоматически   производится   изменение   длины   правой
выносной линии, совпадающей с левой выносной линией предшествующего звена. Поскольку для
последнего   выделенного   элемента   группы   его   правая   выносная   линия   не   совпадает   с   левой
выносной линией редактируемого элемента, изменение ее длины не производится и это значение
отображается  в поле

Размер 2

. По окончании редактирования все остальные правые выносные

линии будут иметь длину, отличную от отображаемой в поле

Размер 2

. Значения длин выносных

линий каждого звена размерной цепи отображаются в рассматриваемых полях при раздельном
редактировании звеньев.



Законцовка

Пара выпадающих кнопок, позволяющих определить характер законцовок текущего (одного или
нескольких, выделенных в правом столбце таблицы

Размерная цепь

) звена размерной цепи.

Библиотека СПДС-обозначений

Внешний вид кнопок и способ смены типа законцовок аналогичны диалогу

Символ размерной

цепи

(см. раздел 2.13.2 на стр. 56).



Удалить опорную точку

Кнопка

Удалить опорную точку

Пара кнопок, предназначенная для удаления левой или правой опорной точки текущего звена
размерной цепи. Удаление производится со слиянием смежных звеньев размерной цепи и
автоматическим пересчетом размерного числа.



Удалить звено

Кнопка

Удалить звено

Позволяет удалить одно или несколько текущих звеньев размерной цепи, образующих
непрерывный интервал выделения.



Отобразить размерное число

Кнопки

Отобразить / скрыть размерное число

Кнопка

Скрыть размерное число

позволяет погасить размерные числа для использования

размерных цепей, например, при образмериванию так называемых «типовых чертежей»
(альтернатива вводу назначенных значений размеров), в случае необходимости записать
последовательность размеров как выражение и т.п.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

2.13.4Общие принципы простановки и редактирования

Библиотека предназначена для простановки размерных цепей на планах зданий и сооружений.
Простановка размерных цепей производится путем указания опорных точек.

Простановка размерной цепи

Осуществляется с помощью функции

Размерная цепь/Размерный блок

библиотеки. Функция

вызывается одноименной командой или одноименной кнопкой пользовательской панели.

Кнопка

Размерная цепь/Размерный блок

Принцип простановки размерной цепи любой ориентации (

горизонтально

вертикально

произвольно

) в

целом   одинаков:   первый   щелчок   задает   положение   опорной   прямой,   определяющей   положение
размерной   цепи   в   пространстве   чертежа   (для   ее   визуализации   в   процессе   построения   используется
вспомогательная   прямая),   второй   и   последующие   щелчки   позволяют   указать   опорные   точки
(характерные  точки,  подлежащие  образмериванию  на  чертеже).   Опорные  точки   могут  указываться  в
любой   последовательности,   а   не   обязательно   в   порядке   их   следования,   например,   слева   направо.
Некоторое отличие имеется при простановке размерных цепей с произвольным углом наклона: взаимное
расположение первых двух опорных точек определяет угол наклона размерной цепи.
Для   завершения   простановки   размерной   цепи   используйте   кнопку

Прервать команду

на Панели

специального управления КОМПАС-ГРАФИК.
Для редактирования размерной цепи нужно выполнить двойной щелчок по ней левой кнопкой мыши,
вызывающий появление диалога

Размерная цепь/Размерный блок

. При этом открывается доступ к

функции

Редактирование

, вызывающей одноименный диалог.

Кнопка

Редактирование

Возможно также редактирование размерной цепи с помощью характерных точек, которые отображаются
на ней при ее выделении.



Изменение положения размерного числа

При установке размерной цепи размерные числа на ней отображаются с автоматическим
выравниванием относительно звеньев, ее составляющих. Если при этом происходит наложение
размерных чисел, то они могут быть перемещены с помощью характерных точек, отображающихся
при выделении размерной цепи. Характерная точка, управляющая положением размерного числа

Библиотека СПДС-обозначений

(при его перемещении производится его простановка «на полке»), расположена в середине каждого
звена размерной цепи.



Перепривязка звеньев размерной цепи

Производится с помощью характерных точек, связанных с опорными точками Размерной цепи.
Перемещение опорных точек вызывает изменение длин связанных с ними звеньев Размерной цепи с
одновременным автоматическим пересчетом размерных чисел.



Дополнение размерного числа текстовым примечанием

Может быть выполнено из полей

Текст 1

Текст 2

диалога

Редактирование

. При этом

дополняемое текстом размерное число должно быть сделано текущим (выделено) в правом столбце
таблицы

Размерная цепь



Изменение размерного числа на значение, отличное от измеренного

Может быть произведена в диалоге

Редактирование

. Для этого в правом столбце таблицы

Размерная цепь

выделите ячейку, значение в которой необходимо изменить, выполнив двойной

щелчок по ней, войдите в режим редактирования ячейки и введите необходимое значение. По
выходе из режима редактирования назначенное значение размерного числа в таблице отображается
красным цветом.
При редактировании размерной цепи с помощью характерных точек, связанных с опорными
точками цепи, производится лишь изменение геометрии цепи без пересчета отображаемого на ней
назначенного значения размера.
Для возврата к измеренному значению необходимо удалить из соответствующей ячейки таблицы
введенное ранее назначенное значение, не выполняя при этом ввода в ячейку каких-либо других
значений. При этом производится автоматическое считывание значения из смежной ячейки первого
столбца таблицы, тем самым осуществляется возврат к измеренному значению размера.



Определение типа законцовок по умолчанию, изменение типа законцовок звеньев размерной
цепи

При простановке размерной цепи тип законцовок для всех звеньев цепи устанавливается в диалоге

Символ размерной цепи

(см. раздел 2.13.2 на стр. 56).

Изменить законцовки текущего звена или группы звеньев можно, используя функции диалога

Редактирование

(см. раздел 2.13.3 на стр. 57).



Удаление одного или нескольких звеньев из размерной цепи

Действие вызывается из окна

Редактирование

активацией функции

Удалить звено

и применяется

к одному или нескольким звеньям размерной цепи, выделенным в таблице

Размерная цепь

. При

выделении нескольких звеньев они должны образовывать непрерывную область выделения.

Кнопка

Удалить звено



Удаление опорных точек размерной цепи

Производится с помощью функции

Удалить опорную точку

диалога

Редактирование

. Функция

применяется к левой или правой опорным точкам выделенного звена размерной цепи. При этом
производится объединение смежных звеньев размерной цепи с автоматическим пересчетом
размерного числа.

Кнопка

Удалить опорную точку



Включение новых опорных точек в размерную цепь

Осуществляется с помощью функции

Добавить опорные точки

библиотеки.

Кнопка

Добавить опорные точки

Для включения новых опорных точек в размерную цепь необходимо, вызвав функцию, указать на
редактируемую размерную цепь, а затем выполнить установку любого числа новых опорных точек.
При этом точки могут вводиться в любой последовательности и лежать как в пределах контура
размерной цепи, так и вне его.

Для завершения образмеривания используйте кнопку

Прервать команду

на Панели специального

управления КОМПАС-ГРАФИК.

Библиотека СПДС-обозначений

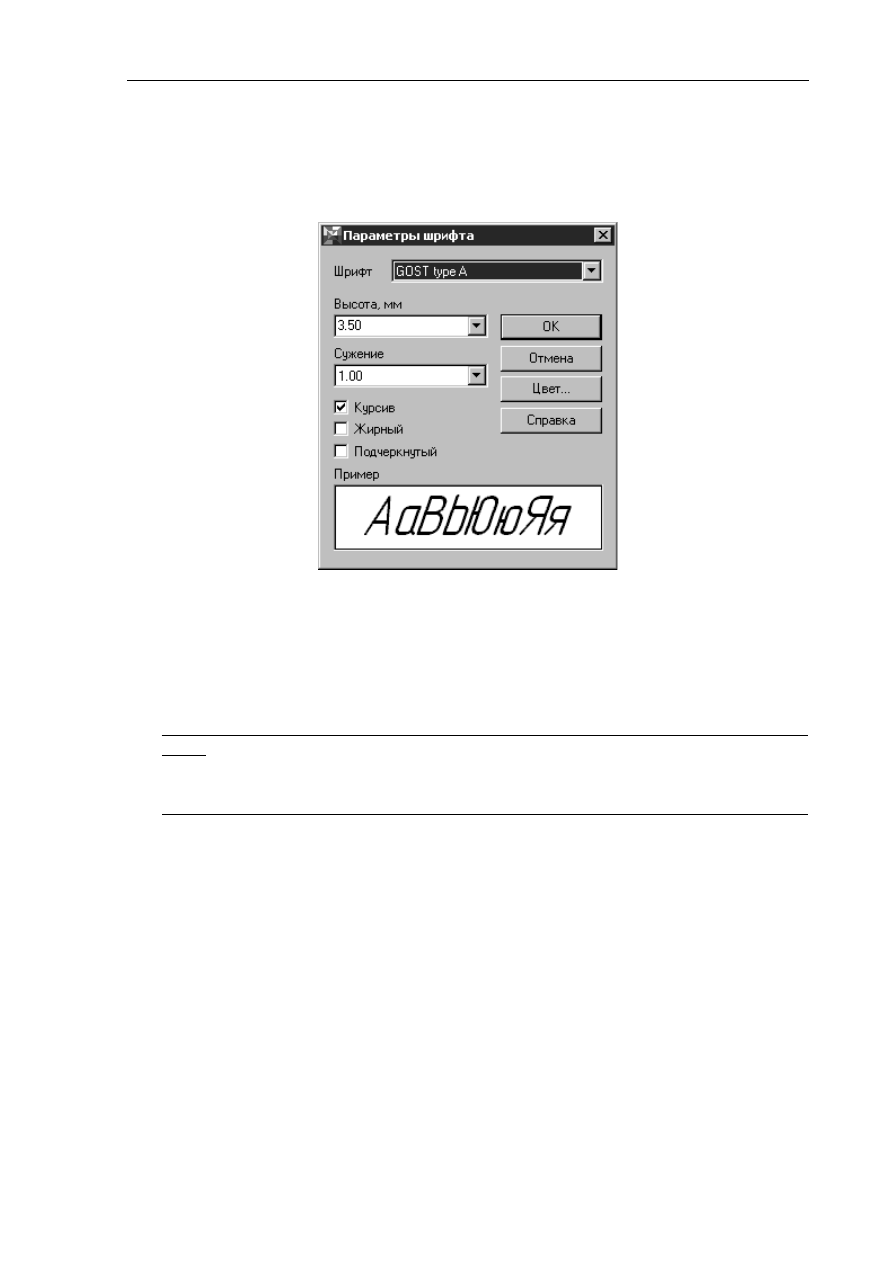

2.14 Изменение параметров шрифта

Для изменения параметров шрифта, используемого в символах библиотеки, предназначен диалог

Параметры шрифта

(Рис. 2 -47). Диалог вызывается кнопкой

Шрифт…

из диалогов ввода

характеристик символов. Параметры шрифта, введенные в данном диалоге, используются по умолчанию
при отображении надписей соответствующих символов.

Рис. 2-47 Диалог

Параметры шрифта

Опции диалога



Шрифт

Список

Шрифт

содержит названия доступных для выбора шрифтов. Подключение к Windows

новых шрифтов осуществляется в диалоге

Шрифты

, который запускается из

Панели управления

операционной системы.

Совет.

Если вы хотите, чтобы шрифт всегда совпадал с установленным шрифтом документа по

умолчанию, не включайте опцию

Отличается от шрифта по умолчанию

и не выбирайте другое

название шрифта. При настройке шрифта конкретного объекта опция

Отличается от шрифта по

умолчанию

недоступна.



Высота

Устанавливает высоту символов (в миллиметрах).



Сужение

Устанавливает величину коэффициента сужения для символов.



Группа

Написание



Курсив

Задает курсивное (наклонное) начертание символов.



Жирный

Задает утолщенное начертание символов.



Подчеркнутый

Задает подчеркивание текста.



Кнопка

Цвет…

Кнопка

Цвет…

вызывает диалог изменения цвета символов.



Внешний вид текста показывается в окне просмотра, что позволяет немедленно оценить сделанные
изменения.

После завершения настройки параметров шрифта нажмите кнопку

ОК

. Для выхода из диалога без

сохранения изменений нажмите кнопку

Отмена

Библиотека СПДС-обозначений

2.15 Назначение Организатора проекта

Организатор проекта

— свободно распространяемая прикладная библиотека КОМПАС-ГРАФИК, для

функционирования которой достаточно общей лицензии на КОМПАС-ГРАФИК.
Необходимо активировать

Организатор проекта

при выполнении в КОМПАС-ГРАФИК работ,

связанных с проектированием объектов строительства, выполнении этих работ с использованием
профильных прикладных библиотек:



Библиотеки отрисовки планов зданий и сооружений

;



Библиотеки проектирования систем вентиляции

;



Библиотеки СПДС-обозначений

Организатор проекта

является сервисным расширением КОМПАС-ГРАФИК 6.Х, функционирует в его

программной среде и ориентирован как на совместную работу с библиотеками КОМПАС-ГРАФИК,
решающими задачи проектирования с использованием структуры здания, так и на независимое
использование.

Организатор проекта

решает следующие задачи:



Объединение в едином интерфейсе функций создания, удаления и определения параметров видов и
слоев, образующих пространство чертежа.



Объединение   совокупностей   слоев   одного   вида   с   предопределенными   состояниями   в
двухуровневую   иерархическую   структуру   (группы   и   подгруппы)   для   возможности   быстрого
изменения   представляемой   в   поле   редактирования   графики   (например,   отображение
конструктивных элементов, расположенных на разных отметках здания). При этом использование

Организатора проекта

в строительном проектировании подразумевает уравнивание понятий

Группа слоев

—

Часть здания, сооружения (этаж, отметка, часть конструктива)

Подгруппа

слоев — Часть графики, отражающей архитектурные и инженерные решения в рамках части
конструктива и относящаяся к одному разделу проектирования

(архитектурные решения,

электроснабжение и т.п. в пределах, например, этажа или отметки).

Пример иерархии:

Офисное здание (Вид 1)

План на отм. 0.000 (Группа 1)

Архитектурные решения (Подгруппа 1)
Технологическое оборудование (Подгруппа 2)
Вентиляция и аспирация (Подгруппа 3)

План на отм. 3.300 (Группа 2)

Архитектурные решения (Подгруппа N)
Технологическое оборудование (Подгруппа N+1)
Вентиляция и аспирация (Подгруппа N+2)
...

Каждый раздел иерархии представляет собой сочетание предопределенных пользователем состояний
слоев (видимый/скрытый, фоновый/активный). Таким образом, при работе над проектом здания
пользователю доступен набор из 256 слоев, определяемый возможностями Вида КОМПАС-ГРАФИК.



Назначение атрибутов

Группе слоев

. При этом, исходя из положения равенства понятий

Группа

слоев

Этаж

, мы назначаем ей пару атрибутов:

Отметка уровня

Высота этажа



Быстрый переход от одной группы (подгруппы) слоев, определяемой установками их состояний, к
другой. Переход возможен с помощью

Дерева проекта

, находящегося в отдельном окне в

пространстве чертежа. При переходе от одного чертежа КОМПАС-ГРАФИК к другому при
многооконном редактировании, в

Дереве проекта

отображается структура проекта, характерная

для чертежа, отображаемого в активном окне.



Возможность быстрого определения структуры проекта путем ее копирования из ранее созданного
файла. Передача структуры осуществляется через текстовый файл (

*.xml

Организатор проекта

предоставляет для внешних разработчиков прикладных библиотек КОМПАС-

ГРАФИК ряд внутренних функций для работы со слоями, группами и подгруппами слоев. Описание
функций содержатся в справочной системе

Организатора проекта

Обмен данными между системами КОМПАС3D и AutoCAD

Обмен данными между системами КОМПАС3D и AutoCAD

Система КОМПАС3D позволяет импортировать файлы форматов, поддерживаемых системой AutoCAD (дво

ичный DWG и текстовый DXF

), а также экспортировать собственные графические файлы в указанные форматы.

Благодаря этому возможен обмен информацией между предприятиями и подразделениями, использующими для
выпуска документации разные САПР.

При выполнении операций конвертирования следует учитывать, что сходные по внешнему виды объекты в

разных графических редакторах могут отличаться внутренней структурой и параметрами. В связи с этим при пе
редаче информации из одной графической системы в другую (конвертировании файлов из одного формата в
другой) может возникнуть ситуация, когда целевой формат не поддерживает объекты или параметры объектов,
записанные в исходном формате. Иногда такие объекты можно превратить в похожие объекты целевого формата
таким образом, чтобы их изображение сохранилось без изменений. Например, линейный размер КОМПАС3D
превращается в размер формата системы AutoCAD; при этом изображение размера не изменяется, но все части
размерной надписи («текст до», спецзнак и т.д.) превращаются в простой текст.

Если не удается реализовать такой способ конвертации, объект разбивают на графические примитивы (отрез

ки, дуги, тексты); после преобразования в целевой формат их объединяют в его составной объект (в формате сис
темы AutoCAD таким объектом является блок). В результате исходный объект утрачивает информацию о своем
типе (а следовательно, уже не может редактироваться характерным для этого типа образом), но его начертание
сохраняется. Примером объектов КОМПАС3D, экспортируемых в формат системы AutoCAD описанным спосо
бом, могут служить обозначения шероховатости, базы и допуска, контур, вставка фрагмента, технические требо
вания, таблица, эквидистанта.

Следует понимать, что в силу указанной причины при импорте/экспорте файлов невозможно добиться одно

временно полной идентичности как внешнего вида, так и внутренних свойств исходных и получившихся объектов.
Изза различий форматов свойства некоторых конвертированных объектов практически невозможно сделать
аналогичными свойствам исходных объектов. Однако внешний вид конвертированных объектов в гораздо боль
шей степени поддается настройке. Поэтому в результате импорта/экспорта можно получить изображение, прак
тически не отличающееся от исходного (или желаемого).

Данная Инструкция содержит рекомендации, которые помогут вам настраивать импорт/экспорт так, чтобы

получить необходимый результат.

Формат DXF (

ata e

change

ormat), разработанный компанией Autodesk для своих программных продуктов, в первую

очередь системы AutoCAD; стал стaндapтом дефaкто для чеpтежногpaфических систем и поддерживается практически
всеми разработчиками программных продуктов САПР. Поэтому файл в этом формате может быть записан не только в
системе AutoCAD, но и в других графических пакетах.

Импорт

Импорт

Предварительные сведения

Чтобы чтение файлов формата DXF или DWG было возможным, в главной папке КОМПАС3D должны при

сутствовать файлы, перечисленные в таблице 1.

Общий порядок импорта

Импорт файла формата DXF или DWG

осуществляется с помощью специальной команды из библиотеки

dwgdxfImp.rtw

. Эта команда может быть вызвана автоматически или вручную.

Автоматический вызов

1. Вызовите команду

Открыть

из меню

Файл

2. В списке

Тип файлов

появившегося диалога выберите строку

AutoCAD DWG (*.dwg)

или

AutoCAD DXF

(*.dxf)

3. В списке файлов укажите файл

*.dxf

или

*.dwg

, который требуется импортировать в КОМПАС3D, и нажмите

кнопку

Открыть

После этого произойдет автоматический вызов команды импорта, и выбранный файл будет импортирован в
КОМПАС3D с текущими настройками импорта.
Если требуется изменить настройки импорта, то после выбора файла

*.dxf

или

*.dwg

следует вызвать команду

Открыть с параметрами

из меню кнопки

Открыть

. На экране появится диалог настройки параметров

импорта документов формата DXF/DWG.

4. Настроив параметры, нажмите кнопку

Начать чтение

диалога. Выбранный файл будет импортирован в

КОМПАС3D.

Таблица 1. Файлы, необходимые для импорта документов формата DXF/DWG

Название

Расположение

Назначение

dwgdxfImp.rtw

\Libs\ImpExp

Системная библиотека, содержащая функции импорта
файлов формата DWG/DXF.

DD_AcisBuilder_2.04_6.dll

Системные файлы.

DD_AcisRenderer_2.04_6.dll

DD_Alloc_2.04_6.dll

DD_Br_2.04_6.dll

DD_Db_2.04_6.dll

DD_Ge_2.04_6.dll

DD_Gi_2.04_6.dll

DD_Root_2.04_6.dll

ModelerGeometry_2.04_6.drx

RecomputeDimBlock_2.04_6.drx

syslib.acs

\Sys

Файл соответствия между специальными знаками
КОМПАС3D и управляющими последовательностями
символов, которыми они обозначены в файлах DXF/
DWG.

syslib.als

Системный файл соответствия типов линий AutoCAD и
стилей линий КОМПАС3D.

convtxt.tfn

Файл параметров перекодирования текстов, набран
ных SHXшрифтами.

Импорт

Ручной вызов

1. Вызовите Менеджер библиотек.
2. Добавьте прикладную библиотеку

dwgdxfImp.rtw

3. Запустите добавленную библиотеку и вызовите из нее нужную команду —

Чтение файла в формате DWG

или

Чтение файла в формате DXF

На экране появится диалог открытия файлов.

4. Укажите в диалоге файл

*.dxf

или

*.dwg

, который требуется импортировать в КОМПАС3D, и нажмите кноп

ку

Открыть

На экране появится диалог настройки параметров импорта документов формата DXF/DWG.

5. Настроив параметры, нажмите кнопку

Начать чтение

диалога. Выбранный файл будет импортирован в

КОМПАС3D.
Набор элементов управления диалога настройки параметров импорта не зависит от способа вызова команды

импорта. Эти элементы управления подробно рассмотрены далее.

После закрытия диалога настройки параметров импорта кнопкой

Начать чтение

все сделанные в нем на

стройки записываются в файл конфигурации библиотеки импорта. Этот файл располагается там же, где систем
ный файл конфигурации (

KOMPAS.cfg

) и называется

dwgdxfImp.cfg

. Настройки, записанные в файле конфигура

ции библиотеки импорта, используются как умолчательные при очередном вызове команды импорта.

Замечание.

Настройки импорта файлов формата DXF записываются в файл конфигурации библио
теки отдельно от настроек импорта файлов формата DWG и не влияют друг на друга.

Если вы обнаружили какиелибо недочеты в получившемся документе, постарайтесь найти в настоящей Инс

трукции рекомендации по их исправлению, после чего измените настройки и импортируйте файл повторно.

Если чтение все равно происходит некорректно или если вы не нашли подходящих рекомендаций, попробуйте

открыть импортируемый файл в системе AutoCAD соответствующей версии. Особенно это касается файлов

*.dxf

записанных не в AutoCAD, а в какомлибо другом графическом пакете. Если и в системе AutoCAD изображение
выглядит не так, как в исходной системе, значит, ошибка возникла не на этапе чтения файла системой КОМПАС
3D, а на этапе его записи в формат DXF.

Замечание.

Документы формата DXF и DWG могут содержать блоки — объединенные наборы прими
тивов. Иногда корректный импорт блоков в КОМПАС3D невозможен. В этих случаях ре
комендуется открыть импортируемый файл в системе AutoCAD соответствующей вер
сии и разрушить имеющиеся в нем блоки (имейте в виду, что крупные блоки могут
включать в себя более мелкие — их тоже нужно разрушить). Затем файл следует сохра
нить и снова импортировать в КОМПАС3D.

Выбор местоположения импортированного изображения

При чтении файлов формата DXF/DWG доступны 2 варианта размещения полученного изображения:

• в новом документе (он создается системой в процессе импорта),
• в текущем документе (он должен быть заранее создан и открыт пользователем).

По умолчанию при импорте файла создается новый фрагмент КОМПАС3D, в котором размещаются импорти

руемые объекты. Этот фрагмент располагается там же, где импортируемый файл, и имеет такое же имя. Напри
мер, при чтении файла

Reductor.dwg

, расположенного в папке

C:\Work

, система автоматически создаст в этой

папке файл

Reductor.frw

Чтобы указать для сохранения результатов импорта другой файл, нажмите кнопку

Выбрать файл

на вкладке

Файлы

. В появившемся на экране диалоге выберите ранее созданный КОМПАСфрагмент или введите в поле

Имя файла

новое имя файла и нажмите кнопку

Сохранить

– система создаст фрагмент с заданным именем.

Если вы хотите, чтобы импортируемые объекты отображались на экране во время чтения, включите опцию

Отображать на экране

Вы можете разместить объекты импортируемого документа в активном на момент чтения фрагменте или в те

кущем виде активного чертежа. Для этого включите опцию

Читать в текущий вид

. Если в главном окне КОМПАС

3D нет активного графического документа, эта опция будет недоступна.

При чтении в активный документ можно выбрать способ расположения импортируемых объектов с помощью

опций

На слои/источники

На текущий слой

При чтении на слоиисточники в КОМПАСдокументе будет создано столько же слоев, сколько имеется в им

портируемом файле. Объекты будут распределены по ним так же, как в импортируемом файле. Другим словами,
в этом случае все объекты будут располагаться на «своих» слоях.

Импорт

При чтении на текущий слой все объекты импортируемого документа будут располагаться в текущем слое ак

тивного документа.

Масштабирование изображения при чтении. Единицы измерения

Вы можете задать значение коэффициента масштабирования графических объектов и текстов. Эта настройка

обычно требуется, если импортируемый документ содержит изображение крупного объекта (например, моста) в
натуральную величину, так как в КОМПАС3D существует ограничение на максимальную длину объектов –
5*10

мм. Для задания коэффициента масштабирования служит поле

Масштаб

на вкладке

Свойства

В документах форматов DXF и DWG в качестве единиц измерения длины могут использоваться как миллимет

ры, так и дюймы. Перед чтением вы можете выбрать необходимые единицы измерения с помощью одноименного
списка на вкладке

Свойства

Если в результате импорта вы получили неестественно увеличенное или уменьшенное изображение, то это мо

жет свидетельствовать о неправильном выборе масштаба или единиц измерения. Для корректировки размеров
объектов попробуйте изменить один из этих параметров (вероятнее всего, потребуется изменение коэффициента
масштабирования) и повторить чтение файла. Полезно также открыть импортируемый документ в системе
AutoCAD и просмотреть его, обращая внимание на размер и масштаб изображения.

О том, что изображение в импортируемом (исходном) чертеже было увеличено, может свидетельствовать

нестандартный размер рамки чертежа или основной надписи, иногда (в том случае, если производилось увели
чение в целое число раз) кратный какомулибо из стандартных значений. Вычислив отношение полученного раз
мера указанных объектов к желаемому, можно определить коэффициент масштабирования, с которым требуется
импортировать файл.

Говоря о размерах геометрических объектов, полученных при импорте, следует заметить также, что в КОМ

ПАС3D существуют объекты, размеры которых не зависят от масштаба, а измеряются «по бумаге». Типичный
пример – размер, так как его параметры (длина стрелки, выход выносных линий за размерную и др.) одинаковы
во всех видах чертежа, в том числе имеющих разный масштаб. К объектам этого типа также относятся линиивы
носки

и допуски формы.

Размеры, линиивыноски и допуски формы могут распознаваться как КОМПАСобъекты соответствующих ти

пов либо преобразовываться в макрообъекты (см. раздел

Чтение размеров, линий/выносок, допусков

формы, штриховок

на с. 11).

В первом случае геометрические параметры размеров, линийвыносок и допусков формы в получившемся до

кументе определяются настройками этого документа (например, длина стрелки — 5 мм). Поэтому в результате
чтения изображения, например, моста в натуральную величину, в КОМПАСдокументе можно обнаружить
следующее. При просмотре изображения в масштабе, позволяющем отобразить на экране все объекты
одновременно, мелкие части размеров и линийвыносок (стрелки, надписи) не видны. Они становятся
различимы только при значительном увеличении масштаба отображения.

Во втором случае геометрические параметры размеров, линийвыносок и допусков формы в получившемся

документе определяются масштабом, с которым был прочитан исходный документ DXF/DWG.

Если, например, размеры были прочитаны как размеры, а линиивыноски — как макрообъекты, то весьма ве

роятно, что длины стрелок у получившихся объектов будут различными.

Чтение объектов из пространства модели и из пространства листа

Пространство модели в AutoCAD предназначено для хранения информации о модели. В пространстве модели

может находиться как трехмерная модель изделия, так и ее изображение (виды, разрезы, сечения и т.п.). Там же
могут присутствовать графические объекты и объекты оформления — размеры, надписи, рамка чертежа и т.п.
Обычно же рамка, основная надпись, размеры и другие объекты оформления (т.е. все объекты чертежа, за исклю
чением тех, которые формируют изображение модели) располагаются в пространстве листа. В пространстве листа
отображается также содержимое пространства модели — на так называемых видовых экранах (viewport). Обык
новенно в пространстве листа показываются различные участки пространства модели, при необходимости — в
различных масштабах.

Если требуется прочитать только информацию из пространства модели AutoCAD, включите опцию

Читать

данные из пространства модели

, находящуюся на вкладке

Свойства

. Так как фрагмент или чертеж КОМПАС

3D может содержать только двумерное изображение, результатом импорта будет являться проекция объектов,
находящихся в пространстве модели.

При выключенной опции

Читать данные из пространства модели

в документ КОМПАС3D передаются объ

екты из пространства листа — видимые в нем участки пространства модели, рамка, основная надпись, объекты
оформления и другие графические объекты пространства листа. Если импортируемый документ содержит не

Импорт

сколько компоновок (layout) — с их помощью в AutoCAD создаются, например, многолистовые чертежи — то все
они записываются в один документ КОМПАС3D.

Общие настройки чтения текстов

Конвертирование текстов из OEM в ANSI

При импорте документов возможно перекодирование текстов из DOSкодировки в Windowsкодировку. Это

требуется, если импортируемый файл был создан в AutoCAD для DOS. Для перекодировки текстов включите оп
цию

Конвертировать тексты из OEM в ANSI

на вкладке

Свойства

Конвертировать тексты из OEM в ANSI можно также с помощью файла

convtxt.tfn

(см.

раздел

Перекодирование текстов, набранных SHX/шрифтами

на с. 9).

Обратите внимание на то, что в файле

convtxt.tfn

можно указать конкретные SHXшрифты — и перекодирова

ны будут только те тексты, которые набраны этими шрифтами, в то время как включение опции

Конвертировать

текст из OEM в ANSI

приводит к преобразованию всех текстов, имеющихся в импортируемом документе.

Не следует одновременно использовать файл

convtxt.tfn

и опцию

Конвертировать текст из OEM в ANSI

во

избежание двойного перекодирования и, как следствие, искажения текстов.

Применение системных стилей к импортированным текстам

Обычно импортируемые документы содержат надписи: текст на чертеже, текст на полке/под полкой линии

выноски, размерные надписи и т.п. При импорте возможны два варианта записи текстов в результирующий доку
мент:

• запись всех текстов со стандартными параметрами, установленными в документе КОМПАС3D по умолчанию

для соответствующих надписей (чтение с приведением текстов к системным),

• создание в КОМПАСдокументе специального пользовательского стиля текста для каждого стиля текста, име

ющегося в файле DXF/DWG (чтение без приведения текстов к системным).
Приведение текстов к системным рекомендуется в том случае, если в импортируемом документе используется

большое количество нестандартных надписей, параметры которых требуется сделать стандартными. Если же, на
оборот, необходимо сохранить тот вид текстов, который они имеют в исходном файле, приведение текстов к сис
темным следует отключить.

Для придания текстам стандартного вида включите опцию

Приводить тексты к системным

на вкладке

Свойства

Параметры получившихся текстов (шрифт, высоту символов, шаг строк и т.п.) можно будет изменить в диало

ге настройки текущего документа КОМПАС3D. Сделанные настройки будут одновременно применены ко всем
надписям соответствующего типа. Например, чтобы изменить высоту символов в размерных надписях, необходи
мо вызвать команду

Сервис — Параметры... — Текущий фрагмент

(

Текущий чертеж

)

— Размеры — Надпись

и ввести нужное значение в поле

Высота

появившегося диалога.

Чтобы сохранить исходный вид надписей, выключите опцию

Приводить тексты к системным

Параметры получившихся текстов будут определяться стилями, импортированными в документ КОМПАС3D

из файла DXF/DWG. Чтобы изменить параметры всех текстов, имеющих одинаковый стиль, потребуется перена
строить этот стиль при помощи команды

Сервис — Библиотеки стилей — Стили текстов…

Настройка габаритов текста

При импорте документов формата DXF/DWG вы можете задавать отношение ширины и высоты текстов, полу

чившихся в результате импорта, к их ширине и высоте в исходном документе. Это позволяет подогнать ширину и
высоту надписей к конкретным габаритам. Например, если при импорте документа, содержащего таблицу, тексты
«вылезли» за пределы отведенных для них ячеек, произведите импорт вновь, уменьшив коэффициент сужения.

Настройка габаритов текста производится на вкладке

Свойства

с помощью полей

Сужение текстов

Ко/

эффициент высоты текстов

Замечание.

Если в исходном документе формата DXF/DGW используются SHXшрифты (шрифты
собственного формата AutoCAD; чаще всего в документах, созданных в AutoCAD, исполь
зуются именно эти шрифты), то коэффициенты сужения и высоты текстов можно за
давать для каждого шрифта в отдельности (см. раздел

Перекодирование текстов,

набранных SHX/шрифтами

на с. 9).

Импорт

Настройки чтения текстов, набранных SHXшрифтами

SHXшрифты — шрифты, разработанные компанией AutoCAD для собственного использования. Файлы этих

шрифтов имеют расширение

shx

. В большинстве случаев документы формата DXF/DWG, которые созданы в

AutoCAD, содержат тексты, набранные этими шрифтами. Основную трудность при импорте документов формата
DXF/DWG представляет передача специальных знаков (знаков допусков формы и расположения поверхностей и
т.п.).

В комплект поставки AutoCAD входят SHXшрифты (

*.shx

), а также одноименные им (и содержащие тот же на

бор символов) TrueTypeшрифты (

*.ttf

). При установке AutoCAD SHXшрифты копируются в подпапку

\Fonts

главной папки AutoCAD, а TrueTypeшрифты (

*.ttf

) устанавливаются в Windows.

КОМПАС3D не поддерживает SHXшрифты. Если при чтении документа формата DXF/DWG обнаружено, что

в нем используются SHXшрифты, производятся следующие действия.
1. Поиск TrueTypeшрифтов, одноименных используемым в документе SHXшрифтам, среди шрифтов, установ

ленных в Windows. Если такие TrueTypeшрифты найдены, то они используются вместо соответствующих им
SHXшрифтов; действия, описанные в следующих двух пунктах, не выполняются.
Таким образом, если вы получили откудалибо документы формата DXF/DWG и, импортировав их в КОМ
ПАС3D, видите, что специальные знаки прочитаны некорректно (например, вместо них отображаются бук
вы), то запросите у разработчиков этих документов TrueTypeшрифты, одноименные используемым в при
сланных документах SHXшрифтам, установите полученные шрифты в Windows и повторите импорт.

2. Перекодирование текстов, набранных SHXшрифтами, согласно файлу

convtxt.tfn

(см.

раздел

Перекодирование текстов, набранных SHX/шрифтами

3. Подстановка в полученные тексты специальных знаков КОМПАС3D согласно настройке соответствия симво

лов, сделанной на вкладке

Символы

диалога настройки импорта (см. раздел

Настройка соответствия

символов

на с. 10).

Перекодирование текстов, набранных SHXшрифтами

Во время импорта возможны определенные преобразования текстов, набранных SHXшрифтами. Эти преоб

разования осуществляются только при наличии файла

convtxt.tfn

и в соответствии с заданными в нем параметра

ми. Данный файл должен находиться в подпапке

\Sys

главной папки системы КОМПАС3D.

С помощью файла

convtxt.tfn

можно выполнить следующие преобразования текстов, набранных SHXшриф

тами:

• замена шрифта,
• корректировка высоты и сужения символов,
• конвертирование из OEM в ANSI, т.е. из DOSкодировки в Windowsкодировку (в частности, для русского язы

ка это означает преобразование кодировки из CP866 в Windows 1251),

• нестандартное преобразование кодировки.

Файл

convtxt.tfn

— текстовый, поэтому его можно просматривать и редактировать в любом текстовом редак

торе, например, в программе Блокнот, входящей в состав ОС Windows.

В файле

convtxt.tfn

хранятся описания соответствий между SHXшрифтами и TrueTypeшрифтами. Каждое

описание состоит из трех строк:

• первая строка содержит имя файла SHXшрифта (

*.shx

);

• вторая строка содержит имя TrueTypeшрифта, которым будет заменен SHXшрифт, указанный в первой стро

ке;

• третья строка содержит числовые параметры, разделенные пробелом:

• коэффициент высоты символов; задается положительным десятичным числом с разделителем — точкой;
• коэффициент сужения символов; задается положительным десятичным числом с разделителем — точкой;
• вариант перекодирования; задается целым числом из диапазона 0–3 (см. таблицу 2).
Пример файла

convtxt.tfn

eskd.shx
Lucida Console
0.9 0.8 2
eskdw.shx
Lucida Console
0.9 0.8 3

Аскон КОМПАС-3D. Руководство по библиотекам - часть 28
