Библиотека СПДС-обозначений

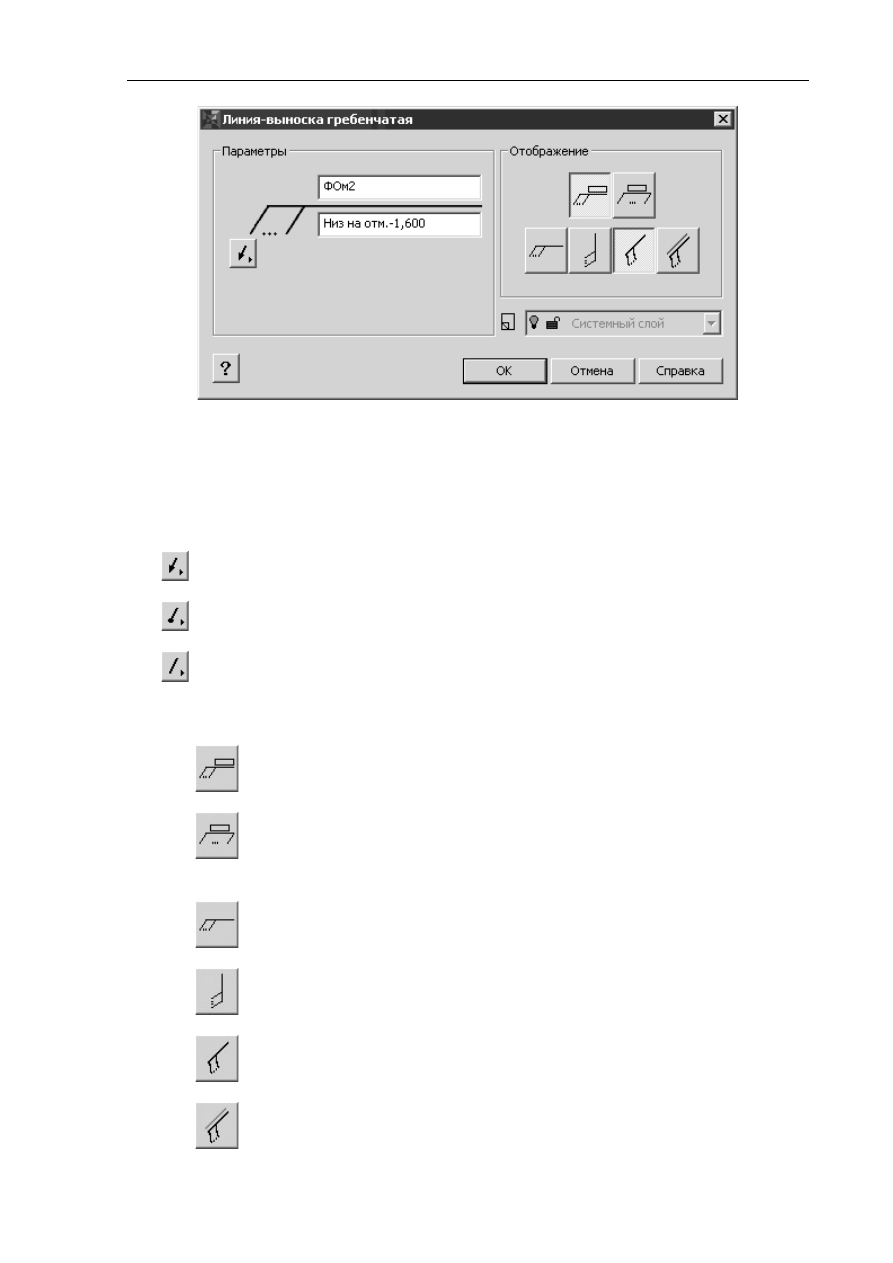

Рис. 2-15. Диалог

Линия-выноска гребенчатая

Опции диалога

Кнопка

Законцовка

Активация   кнопки   позволяет   установить   вид   законцовок   на   линии-выноске.   Возможные   виды
законцовок и соответствующие рисунки на кнопках приведены ниже.

 Кнопка

Законцовка

в режиме

 Стрелка

 Кнопка

Законцовка

в режиме

 Точка

 Кнопка

 Законцовка

в режиме

Без стрелки

Отображение

Группа переключателей, определяющих вид линии-выноски:

 Кнопка

Текст на полке

 Кнопка

Текст без полки

Группа переключателей, определяющих способ построения линии-выноски:

 Кнопка

Горизонтально

 Кнопка

Вертикально

 Кнопка

Произвольно

 Кнопка

Параллельно элементу конструкций

Список

Слой размещения

25

Библиотека СПДС-обозначений

Функция доступна только при работе библиотеки совместно с

Организатором проекта

Список позволяет выбрать слой размещения для Линии-выноски цепной, при этом производится
контроль состояния атрибутов слоя (обеспечивается

Организатором проекта

).

Параметры

Активация   кнопки   позволяет   вызвать   диалог

Символ   линии-выноски   гребенчатой

для

определения параметров отрисовки символа (см. раздел 2.5.2).

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.5.2 Диалог Символ линии-выноски гребенчатой

Диалог

Символ линии-выноски гребенчатой

 (Рис.  2 -16) вызывается нажатием на кнопку

Параметры

диалога

Линия-выноска   гребенчатая

  и   предназначен   для   определения   дополнительных   параметров

отрисовки символа.

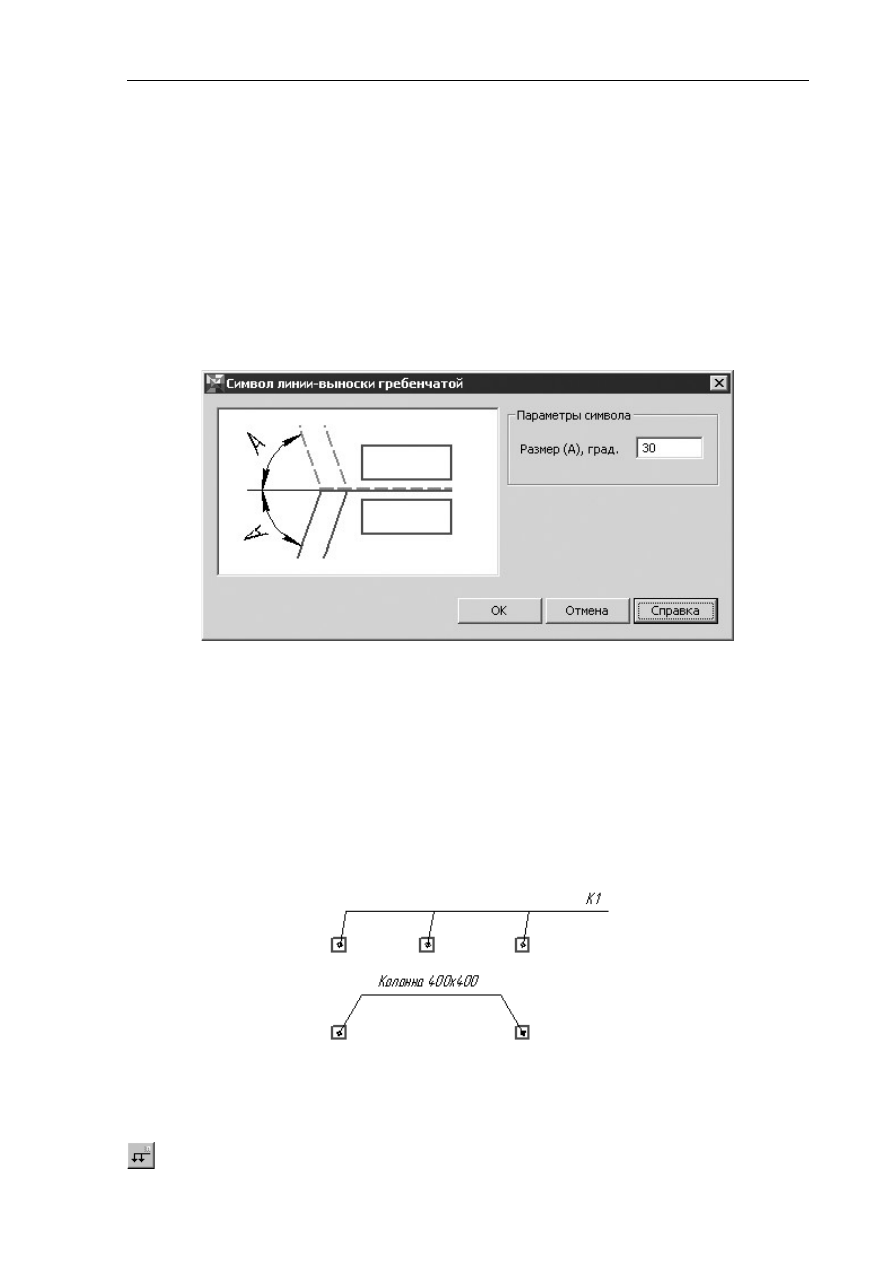

Рис. 2-16. Диалог

Символ линии-выноски гребенчатой

Опции диалога.

Поле ввода

Размер А

  позволяет задать значение угла раскрытия линии-выноски. Значение угла может

лежать в диапазоне 20—160 градусов. Заданное значение будет использоваться по умолчанию.
После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.5.3 Общие принципы простановки и редактирования

Линия-выноска   гребенчатая   (Рис.     2   -17)   предназначена   для   маркировки   на   чертежах   однотипных
регулярно повторяющихся элементов, например, колонн, стропил и т.п., имеющих одну марку:

Рис. 2-17. Применение линии-выноски гребенчатой

Простановка   линии-выноски   осуществляется   с   помощью   функции

Линия-выноска   гребенчатая

библиотеки.

 Кнопка

Линия-выноска гребенчатая

26

Библиотека СПДС-обозначений

Возможны четыре способа построения линии-выноски:

С   горизонтальным   расположением   прямой,   собирающей   стрелки-указатели   линии-выноски,   для
чего используется функция

Горизонтально

 диалога

Линия-выноска гребенчатая

.

Для   выполнения   построения   требуется   указать   точку,   через   которую   будет   проходить   прямая,
собирающая стрелки-указатели линии-выноски, а затем в произвольном порядке щелчком левой
кнопки мыши объекты, на которые будет указывать линия-выноска.
Для   завершения   построения   используйте   кнопку

Прервать   команду

  на   Панели   специального

управления КОМПАС-ГРАФИК.

С вертикальным расположением прямой, собирающей стрелки-указатели линии-выноски, для чего
используется функция

Вертикально

 диалога

Линия-выноска гребенчатая

.

Действия при построении аналогичны описанным выше.

С   расположением   прямой,   собирающей   стрелки-указатели   линии-выноски,   под   произвольным
углом   в   плоскости   построения,   для   чего   используется   функция

Произвольно

  диалога

Линия-

выноска гребенчатая

.

Для   выполнения   построения   требуется   указать   точку,   через   которую   будет   проходить   прямая,
собирающая стрелки-указатели линии-выноски, затем щелчком левой кнопки мыши указать первые
два элемента, на которые будет указывать линия выноска, при этом условная прямая, проведенная
через эти две точки, будет определять угол наклона линии, собирающей стрелки-указатели линии-
выноски. Последующие опорные точки линии-выноски указываются в произвольном порядке.
Для   завершения   построения   используйте   кнопку

Прервать   команду

  на   Панели   специального

управления КОМПАС-ГРАФИК.

С   расположением   прямой,   собирающей   стрелки-указатели   линии-выноски,   под   произвольным
углом   в   плоскости   построения,   для   чего   используется   функция

Параллельно   элементу

конструкций

 диалога

Линия-выноска гребенчатая

.

Для   выполнения   построения   требуется   щелчком   левой   кнопки   мыши   указать   опорный   объект
(щелчок выполняется по объекту или в непосредственной близости от него), определяющий угол
наклона   прямой,   собирающей   стрелки-указатели   гребенчатой   линии-выноски,   и   точку,   через
которую будет проходить эта прямая, а затем в произвольном порядке объекты, на которые будет
указывать линия-выноска.
В   качестве   опорного   объекта   могут   выступать   Элементы   ограждающих   конструкций   (Стены),
построенные с помощью

Библиотеки отрисовки планов зданий и сооружений

, а также отрезки

КОМПАС-ГРАФИК.   Если   опорный   объект   не   обнаружен,   производится   построение
«горизонтальной» линии-выноски.
Для   завершения   построения   используйте   кнопку

Прервать   команду

  на   Панели   специального

управления КОМПАС-ГРАФИК.

Замечание





.



Ориентация   полки   гребенчатой   линии-выноски   в   последнем   случае   определяется

направлением построения опорного объекта.

Для   редактирования   Линии-выноски   гребенчатой   нужно   выполнить   двойной   щелчок   по   ней   левой
кнопкой мыши, вызывающий появление диалога

Линия-выноска гребенчатая

.

Диалог позволяет изменить тип линии-выноски, тексты, отображаемые над и под полкой, а также вид
законцовок.
Изменение   геометрии   линии-выноски   возможно   и   с   помощью   характерных   точек,   отображающихся
после ее выделения (Рис.  2 -18).

Рис. 2-18. Характерные точки линии-выноски

Типы точек:
1.

определяет   положение   (слева   или   справа   от   линии-выноски)   и   величину   вылета   полки   линии-
выноски.   В   случае   линии-выноски   без   полки   (построенной   с   помощью   функции

Текст   без

27

Библиотека СПДС-обозначений

полки

) — смещение   текста   в   пределах   опорной   прямой,   собирающей   стрелки-указатели   линии-

выноски.

2.

определяет   ориентацию   (влево-вверх-вправо-вниз)   полки   линии-выноски.   У   линии-выноски,
построенной с помощью функции

Текст без полки

, такая точка отсутствует.

3.

при перемещении по нормали к опорной прямой, собирающей стрелки-указатели линии-выноски,
изменяет   величину   вылета   стрелок.   При   перемещении   вдоль   опорной   прямой — изменяет   угол
наклона   стрелки-указателя   на   дополняющий,   например,   угол   величиной   в   60   градусов   будет
преобразован в 120.

4.

при перемещении вдоль стрелки-указателя изменяет ее длину. При перемещении вдоль опорной
прямой, собирающей стрелки-указатели, перемещает стрелку-указатель вдоль этой прямой.

2.6 Ссылка на выносной элемент

2.6.1 Диалог Ссылка на выносной элемент

Диалог

Ссылка на выносной элемент

  (Рис.   2 -19) предназначен для определения свойств ссылки на

выносной   элемент   и   выносного   элемента   (фрагмента,   узла).   Формирование   надписи   производится   в
соответствии   с   требованиями   п. 5.19   ГОСТ   21.101-97   «СПДС.   Основные   требования   к   проектной   и
рабочей документации».
Диалог вызывается выбором команды

Ссылка на выносной элемент

 в меню библиотеки, или нажатием

одноименной кнопки пользовательской инструментальной панели.

 Кнопка

Ссылка на выносной элемент

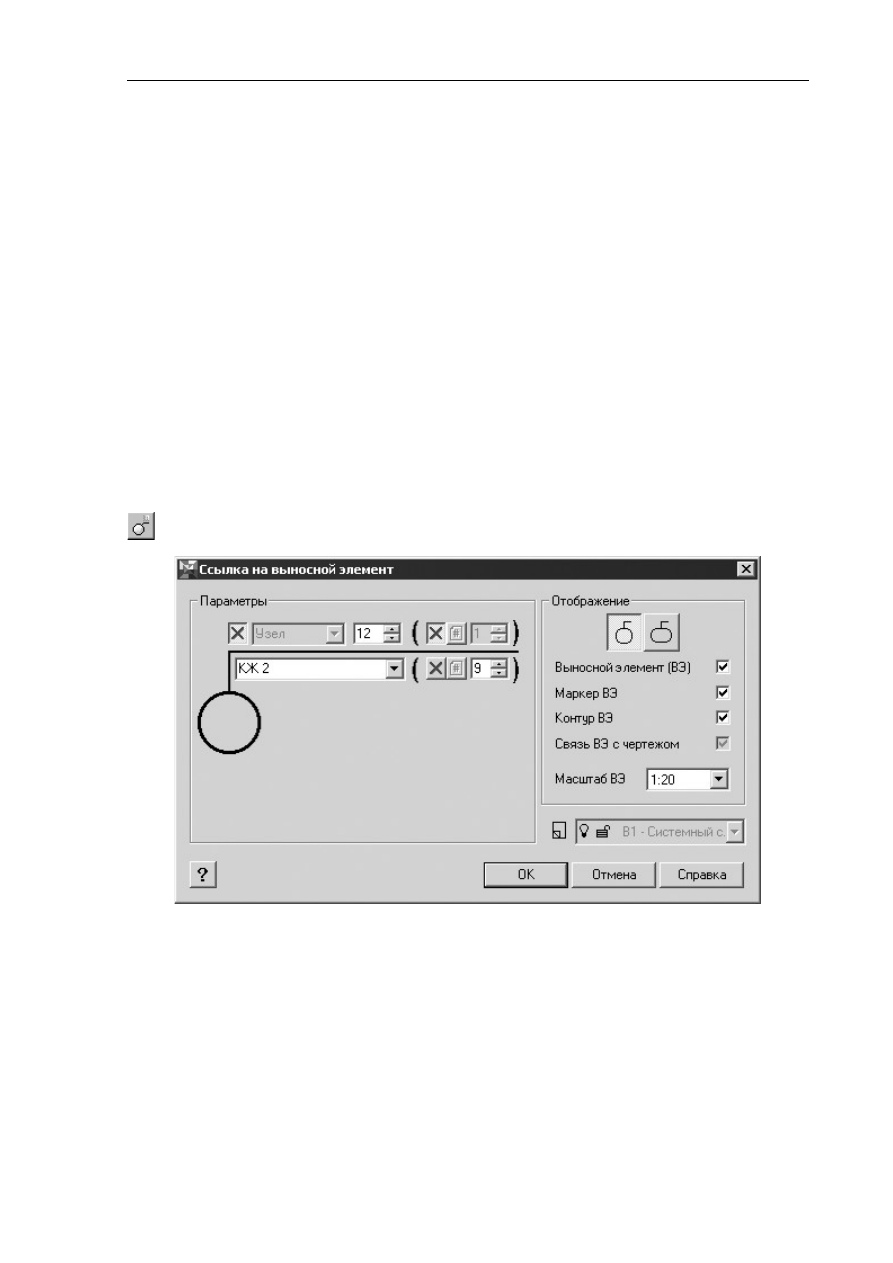

Рис. 2-19. Диалог

Ссылка на выносной элемент

28

Библиотека СПДС-обозначений

Опции диалога

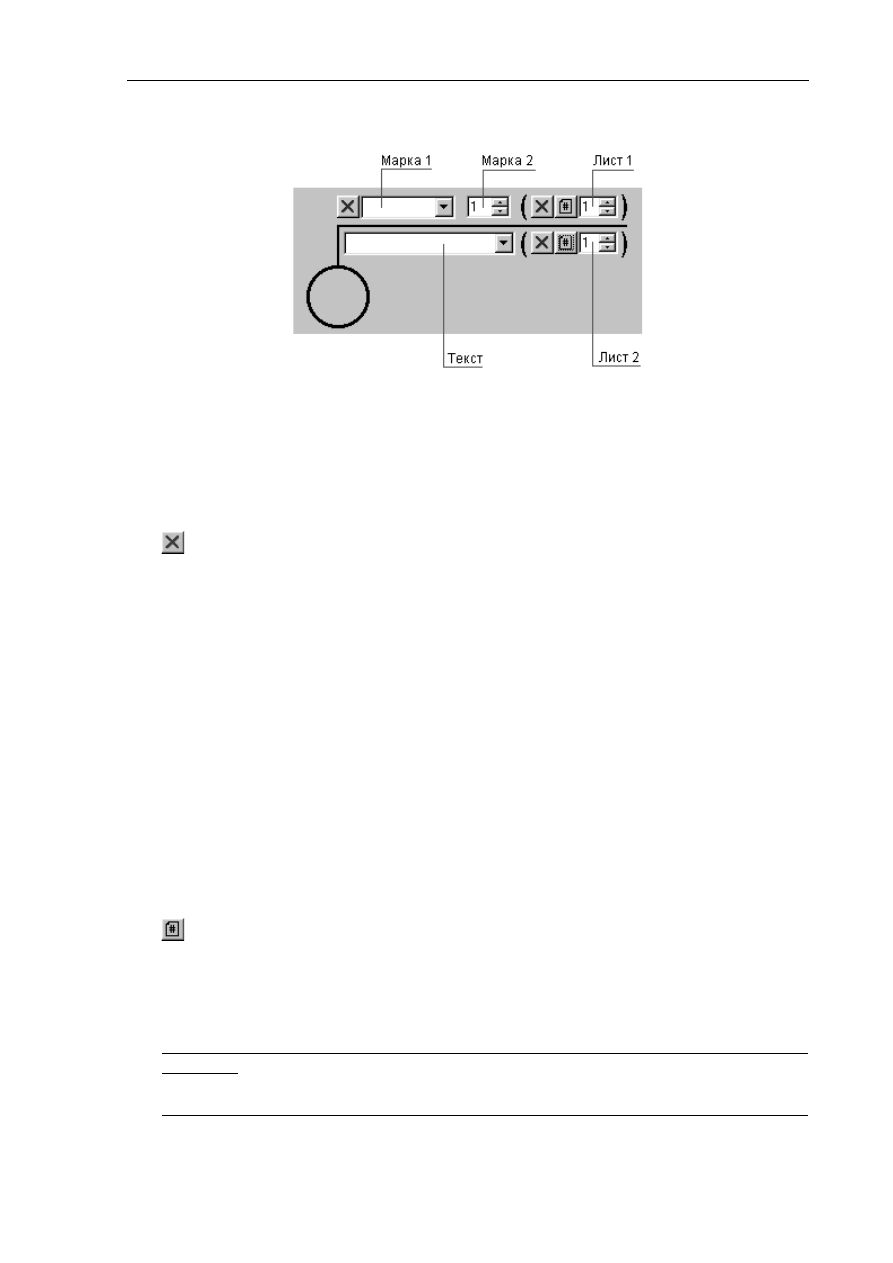

Рис. 2-20. Поля диалога

Ссылка на выносной элемент

Марка 1

Поле ввода (Рис.  2 -20) представляет собой редактируемый список, включающий, например, слова

Узел

Фрагмент

, отображаемые как компоненты марки выносного элемента (например,

Узел 1

).

Настройкой библиотеки по умолчанию предусмотрено блокирование вывода в марку выносного
элемента текста из этого списка — кнопка-переключатель

Скрыть

 активирована.

 Кнопка

Скрыть

Марка 2

Поле ввода номера выносного элемента. Последний введенный номер выносного элемента хранится
в атрибутах файла и при вызове инструмента ссылки на выносной элемент считывается оттуда.
Автоматически назначенный выносному элементу номер может быть изменен пользователем.
Во вновь созданном документе перенумерация выносных элементов производится с 1.

Лист 1

Поле   ввода   номера   листа   размещения   выносного   элемента   (в   случае   помещения   выносного
элемента на листе, отличном от листа размещения ссылки на выносной элемент).
При размещении выносного элемента на одном листе со ссылкой на него, указатель номера листа в
обозначении выносного элемента может быть погашен активацией кнопки-переключателя

Скрыть

.

Если производится редактирование «модели», которая по смыслу не является чертежом и на основе
которой производится выпуск чертежной документации, активацией кнопки-переключателя

Лист

может быть включена функция автоопределения номера листа размещения выносного элемента.
При этом отслеживается уникальность номера выносного элемента в составе проекта (комплекта
чертежей, выпущенного на основе одной «модели»). Например, такую опцию удобно использовать
при  редактировании  многоэтажного здания с использованием  поэтажного разбиения документа,
выполненного   в

Организаторе   проекта

 — с   использованием   структуры

Группа   слоев —

Подгруппа слоев

.

 Кнопка

Лист

Текст

Поле ввода представляет собой редактируемый список. Он может включать, например, обозначение
основного комплекта рабочих чертежей (при размещении выносного элемента в составе основного
комплекта,   отличного   от   текущего),   серию   рабочих   чертежей   типовых   узлов   и   номер   выпуска
(согласно ГОСТ 21.101-97).

Замечание.

 Сохранение элемента в списке производится после ввода его в поле

Текст

 и нажатия

кнопки

ОК

. Для удаления элемента из списка его необходимо предварительно выбрать. Когда он

появится в поле

Текст

, нужно нажать клавишу <Del>, после чего элемент исчезнет из списка.

Лист 2

29

Библиотека СПДС-обозначений

Элемент   интерфейса   полностью   повторяет   функционал   элемента

Лист   1

:   ГОСТ   21.101-97

допускает размещение указателя номера листа как над, так и под полкой линии-выноски ссылки на
выносной элемент.

Группа

Отображение

Вид контура выносного элемента

 Кнопка

Окружность

Активация опции позволяет определять в качестве контура выносного элемента окружность.

 Кнопка

Овал

Активация опции позволяет определять в качестве контура выносного элемента овал.

Выносной элемент (ВЭ)

Переключатель, активирующий функцию создания выносного элемента наряду с символом
ссылки на выносной элемент. При этом создаваемый выносной элемент имеет ассоциативную
связь с объектом (чертежом, «моделью»), на основе которого он был создан.
При создании выносного элемента обрабатываются все графические примитивы КОМПАС-
ГРАФИК (отрезки, дуги, окружности, сплайны, штриховки и т.д.), а также макрообъекты, в
том числе объекты

Библиотеки отрисовки планов зданий и сооружений

 (координационные

оси, колонны, элементы ограждающих конструкций и т.д.).
Для   размещения   выносного   элемента   создается   новый   вид;   имя   создаваемого   вида
соответствует   имени   выносного   элемента.   Послойная   организация   создаваемого   вида
соответствует   организации   вида-прототипа;   при   этом   создается   дополнительный   слой
«Граница выносного элемента», куда помещается помимо контура выносного элемента, также
и символ маркера выносного элемента.
Все слои в виде выносного элемента по умолчанию имеют атрибут «фоновый» установленным
в активное состояние.

Маркер ВЭ

Переключатель, активирующий функцию создания маркера выносного элемента.

Контур ВЭ

Переключатель, активирующий функцию создания контура выносного элемента.

Связь ВЭ с чертежом

Деактивация   переключателя   позволяет   отключить   однонаправленную   ассоциативную   связь
между   графикой   вида-прототипа,   на   основе   которого   создается   выносной   элемент,   и
собственно графикой выносного элемента. Выносной элемент при создании всегда связан с
видом-прототипом   (при   простановке   символа   ссылки   на  выносной   элемент   переключатель

Связь ВЭ с чертежом

 недоступен).

Эта связь при редактировании объекта Ссылки на выносной элемент в любое время может
быть отключена или восстановлена.
При   включенной   связи   любое   перестроение   объекта-прототипа   передается   в   выносной
элемент выбором команды

Перестроить

  в меню библиотеки, или нажатием одноименной

кнопки пользовательской инструментальной панели.
Состояние переключателя не влияет на состояние связи между обозначением, определяемым
ссылке   на   выносной   элемент,   и   маркером   выносного   элемента.   Данная   однонаправленная
связь (от ссылки на выносной элемент к маркеру выносного элемента) активна всегда. При
редактировании   же   маркера   выносного   элемента,   автоматически   созданного   при   создании
выносного элемента  в виде выносного элемента, выдается  предупреждающее  сообщение о
необходимости   контроля   соответствия   его   маркировки   маркировке   ссылки   на   выносной
элемент.

Масштаб ВЭ

Список, определяющий масштаб создаваемого вида выносного элемента.

Список

Слой размещения

Функция доступна только при работе библиотеки совместно с

Организатором проекта.

30

Библиотека СПДС-обозначений

Список   позволяет   выбрать   слой   размещения   для   символа   ссылки   на   выносной   элемент.   При
размещении   символа   производится   контроль   состояния   атрибутов   слоя   (обеспечивается

Организатором проекта

).

Параметры

Активация кнопки позволяет вызвать диалог

Символ ссылки на выносной элемент

  (см. раздел

2.6.2) для определения параметров отрисовки обозначения символа.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.6.2 Диалог Символ Ссылки на выносной элемент

Диалог

Символ Ссылки на выносной элемент

 (Рис.  2 -21) вызывается нажатием на кнопку

Параметры

диалога

Ссылка   на   выносной   элемент

  и   предназначен   для   определения   параметров   отрисовки

одноименного символа.

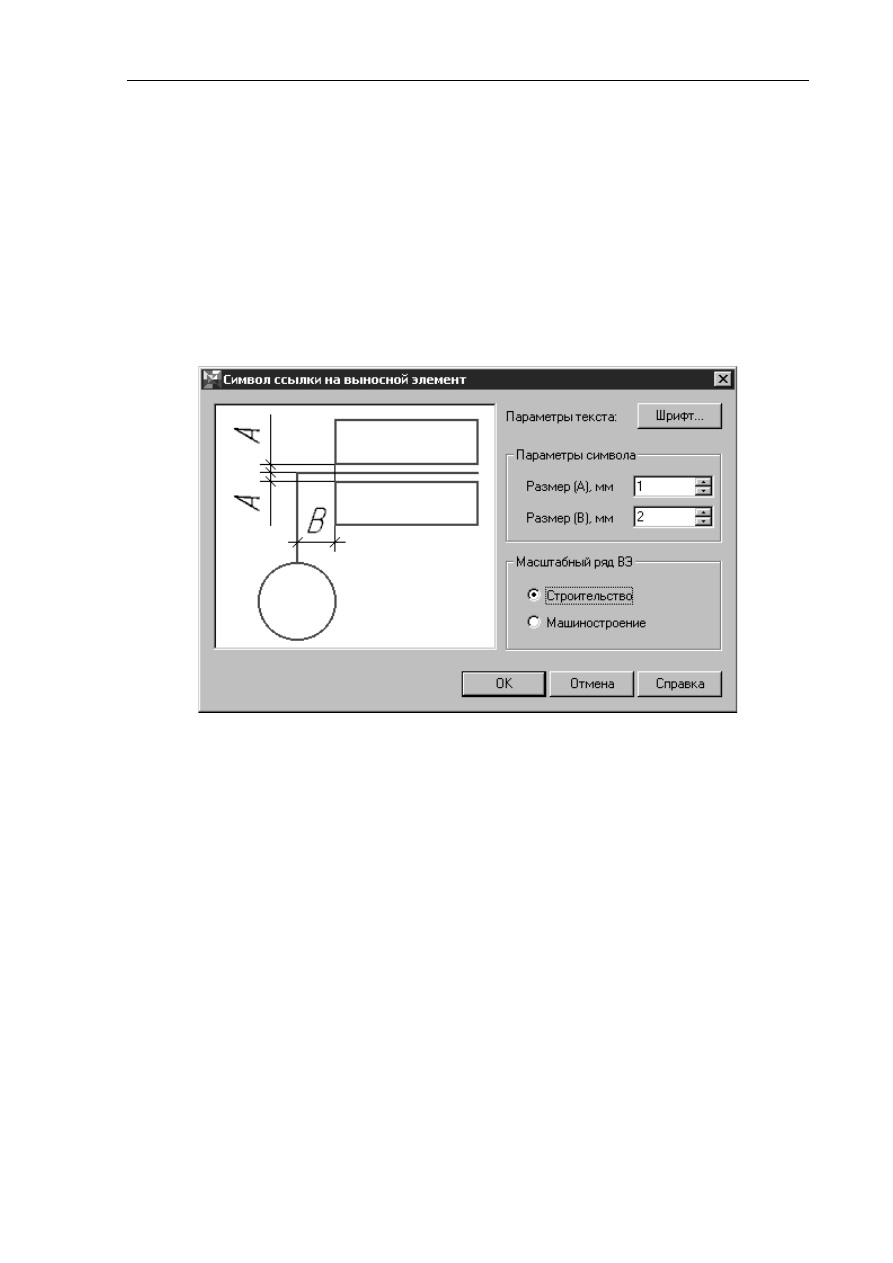

Рис. 2-21. Диалог

Символ Ссылки на выносной элемент

Опции диалога

Кнопка

Шрифт…

Вызов диалога

Параметры шрифта

 (см. раздел 2.14 на стр. 62).

Параметры символа

Поля ввода позволяют задать размеры символа ссылки на выносной элемент. Обозначения размеров
приведены на эскизе в левой части диалога.

Масштабный ряд ВЭ

Переключатели,   позволяющие   определить   профильный   масштабный   ряд,   применяемый   для
создания выносного элемента. При этом считывание масштабного ряда для выпуска чертежной
документации   машиностроительного  профиля   производится   из   раздела   8,  а   строительного — из
раздела 36 файла пользовательских настроек КОМПАС-ГРАФИК

graphic.pmn

.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.6.3 Диалог Ссылка на выносной элемент в сечении

Диалог

Ссылка на выносной элемент в сечении

  (Рис.   2 -22) предназначен для определения свойств

ссылки   на   выносной   элемент   в   сечении.   Формирование   надписи   производится   в   соответствии   с
требованиями   п. 5.19   ГОСТ   21.101-97   «СПДС.   Основные   требования   к   проектной   и   рабочей
документации».
Диалог вызывается выбором команды

Ссылка на выносной элемент в сечении

 в меню библиотеки, или

нажатием одноименной кнопки пользовательской инструментальной панели.

31

Библиотека СПДС-обозначений

 Кнопка

Ссылка на выносной элемент в сечении

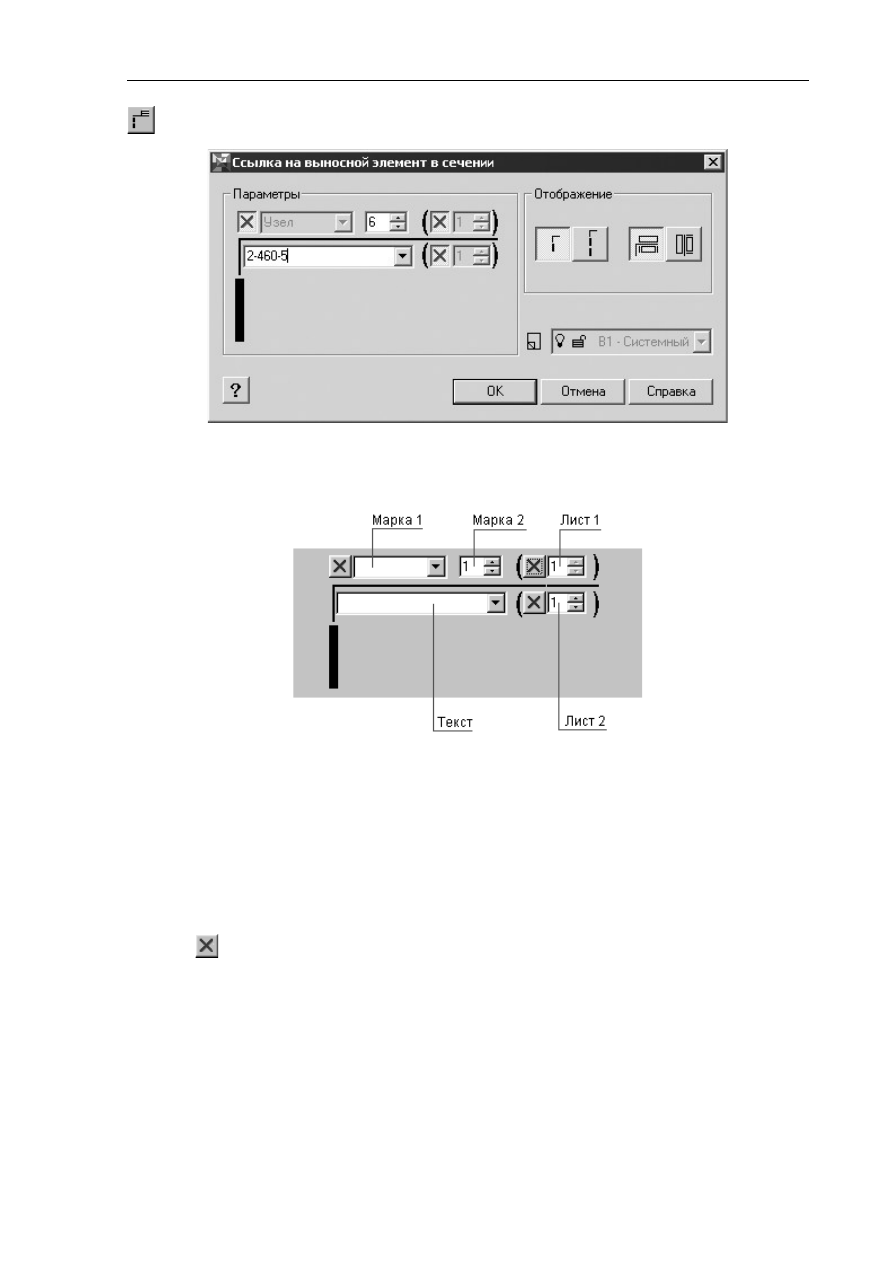

Рис. 2-22. Диалог

Ссылка на выносной элемент в сечении

Опции диалога

Рис. 2-23. Поля диалога

Ссылка на выносной элемент в сечении

Группа

Параметры

Марка 1

Поле ввода (Рис.  2 -23) представляет собой редактируемый список, включающий, например,
слова

Узел

Фрагмент

, отображаемые как компоненты марки выносного элемента (например,

Узел 1

).

Настройкой   библиотеки   по   умолчанию   предусмотрено   блокирование   вывода   в   марку
выносного элемента текста из этого списка — кнопка-переключатель

Скрыть

 активирована.

 Кнопка

Скрыть

Марка 2

Поле   ввода   номера   выносного   элемента — обязательной   составляющей   марки   выносного
элемента.

Лист 1

Поле ввода номера листа размещения выносного элемента (в случае помещения выносного
элемента на листе, отличном от листа размещения ссылки на выносной элемент).
При размещении выносного элемента на одном листе со ссылкой на него, указатель номера
листа   в   обозначении   выносного   элемента   может   быть   погашен   активацией   кнопки-
переключателя

Скрыть

.

Текст

32

Библиотека СПДС-обозначений

Поле ввода представляет собой редактируемый список, включающий, например, обозначение
основного   комплекта   рабочих   чертежей   (при   размещении   выносного   элемента   в   составе
основного   комплекта,   отличного   от   текущего),   серию   рабочих   чертежей   типовых   узлов   и
номер выпуска (согласно ГОСТ 21.101-97).

Лист 2

Элемент   интерфейса  полностью   повторяет   функционал  элемента

Лист  1

:   ГОСТ  21.101-97

допускает   размещение   указателя   номера   листа   как   над,   так   и   под   полкой   линии-выноски
ссылки на выносной элемент.

Группа

Отображение

Кнопки, определяющие количество секущих линий:

 Кнопка

Одиночная ссылка

Активация   опции   позволяет   выполнить   построение   ссылки   на   выносной   элемент   с   одной
секущей линией.

 Кнопка

Сдвоенная ссылка

Активация   опции   позволяет   выполнить   построение   ссылки   на   выносной   элемент   с   двумя
секущими линиями.

Кнопки, определяющие ориентацию марки:

 Кнопка

Марка горизонтально

Активация опции позволяет выполнить построение ссылки на выносной элемент с маркой,
ориентированной горизонтально относительно секущей линии.

 Кнопка

Марка вертикально

Активация опции позволяет выполнить построение ссылки на выносной элемент с маркой,
ориентированной вертикально относительно секущей линии.

Список

Слой размещения

Функция доступна только при работе библиотеки совместно с

Организатором проекта.

Список позволяет выбрать слой размещения для символа ссылки на выносной элемент в сечении.
При   размещении   символа   производится   контроль   состояния   атрибутов   слоя   (обеспечивается

Организатором проекта

).

Параметры

Активация кнопки позволяет вызвать диалог

Символ ссылки на выносной элемент в сечении

 для

определения параметров отрисовки обозначения символа.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.6.4 Диалог Символ Ссылки на выносной элемент в сечении

Диалог

Символ Ссылки на выносной элемент в сечении

 (Рис.  2 -24) вызывается нажатием на кнопку

Параметры

  диалога

Ссылка   на   выносной   элемент   в   сечении

  и   предназначен   для   определения

параметров отрисовки одноименного символа.

33

Библиотека СПДС-обозначений

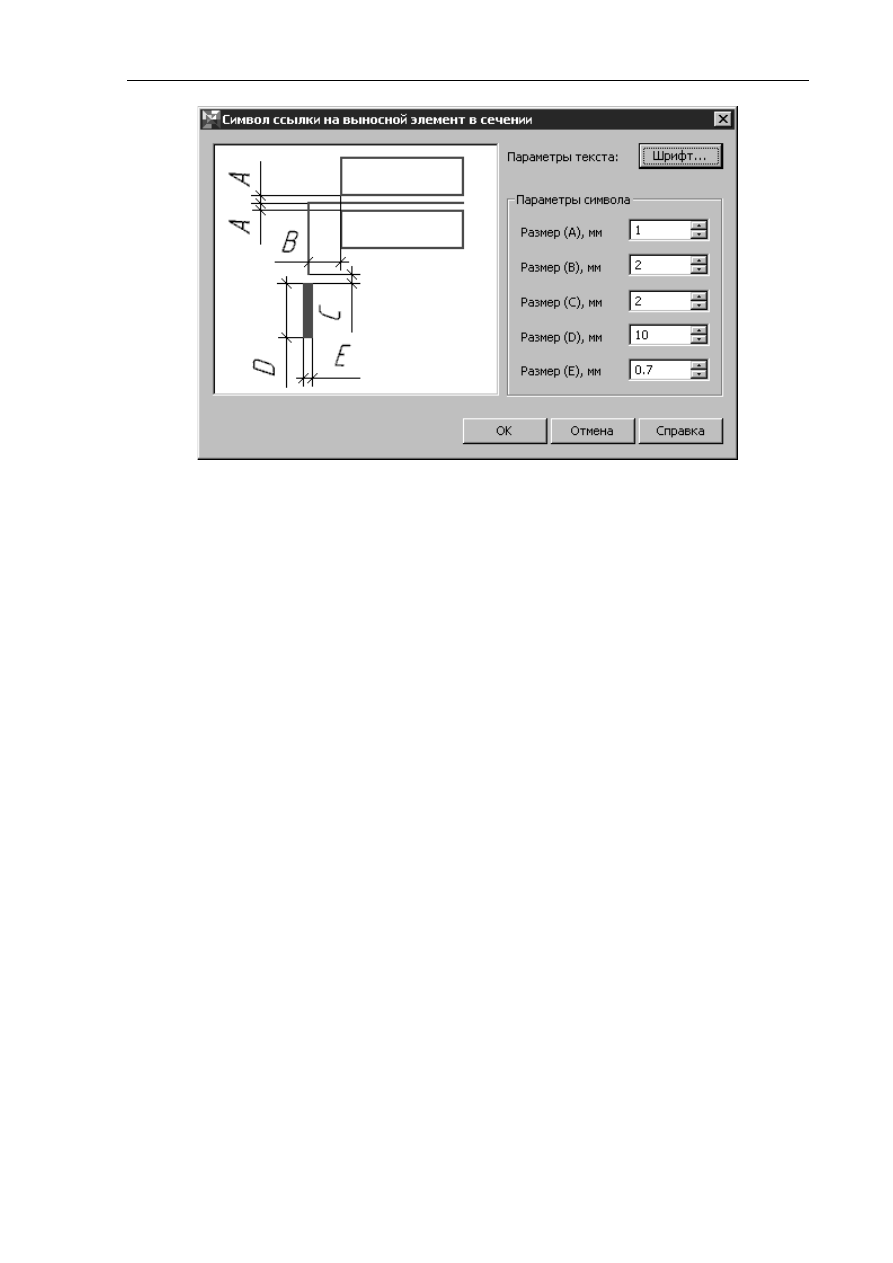

Рис. 2-24. Диалог

Символ Ссылки на выносной элемент в сечении

Опции диалога

Кнопка

Шрифт…

Вызов диалога

Параметры шрифта

.

Параметры символа

Поля ввода позволяют задать размеры символа ссылки на выносной элемент в сечении.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.6.5 Общие принципы простановки и редактирования

Инструмент ссылки на выносной элемент позволяет:

Выполнить простановку собственно символа ссылки на выносной элемент (на разрезе и в плане).

При   построении   символа   ссылки   на   выносной   элемент   произвести   одновременно   генерацию
выносного элемента, имеющего одностороннюю ассоциативную связь с графикой вида-прототипа,
на основе которого создается выноской элемент. Эта связь при редактировании объекта Ссылки на
выносной элемент в любое время может быть отключена или восстановлена. При включенной связи
любое   перестроение   объекта-прототипа   передается   в   выносной   элемент   выбором   команды

Перестроить

  в   меню   библиотеки,   или   нажатием   одноименной   кнопки   пользовательской

инструментальной панели.

Автоматически созданный выносной элемент полностью оформлен, в том числе включает маркер
выносного   элемента.   При   редактировании   ссылки   на   выносной   элемент   (изменении   номера
выносного элемента, листа расположения и других элементов марки), производится автоматическое
согласование марки ссылки на выносной элемент и собственно маркировки выносного элемента.

Вставка символа

Во время вставки символа Ссылки на выносной элемент (в сечении) на экране отображается его фантом,
позволяющий визуально контролировать процесс вставки, а также фантом автоматически создаваемого
библиотекой  выносного  элемента   (при  использовании  инструмента

Ссылка  на  выносной  элемент

  с

активированным в диалоге свойств объекта ссылки переключателем

Выносной элемент (ВЭ)

).

Для   редактирования   Ссылки   на   выносной   элемент   нужно   выполнить   двойной   щелчок   по   символу
выносного   элемента   на   чертеже   левой   кнопкой   мыши,   вызывающий   появление   диалога

Ссылка   на

выносной элемент

  или

Ссылка на выносной элемент в сечении

  (в зависимости от редактируемого

объекта).

34

Библиотека СПДС-обозначений

Кроме того, изменить геометрию символа ссылки на выносной элемент, можно с помощью характерных
точек,   активизирующихся   при   одиночном   щелчке   левой   кнопкой   мыши   по   нему.   Количество
характерных точек и функции, определяемые ими, зависят от типа ссылки.

Ссылка на выносной элемент (6 характерных точек):
1.

Четыре   точки,   лежащие   на   окружности,   определяющей   границу   выносного   элемента —
позволяют изменять радиус окружности в символе ссылки на выносной элемент.

2.

Точка,   лежащая   в   геометрическом   центре   окружности   символа   ссылки   на   выносной
элемент — позволяет изменять точку вставки символа.

3.

Точка, лежащая на изломе полки линии-выноски символа ссылки на выносной элемент —
позволяет определять положение линии-выноски.

Ссылка на выносной элемент в сечении (3 характерных точки):
1.

Точка,   лежащая   на   середине   секущей   линии   символа   ссылки   на   выносной   элемент   в
сечении — позволяет изменять точку вставки символа.

2.

Точка, лежащая на краю секущей линии символа ссылки на выносной элемент в сечении —
позволяет   выполнять   вращение   символа   относительно   точки,   совпадающей   с   серединой
секущей линии.

3.

Точка,   лежащая   на   линии-выноске   символа   ссылки   на   выносной   элемент   в   сечении —
позволяет изменять величину «вылета» линии-выноски.

При изменении масштаба текущего вида пересчет символов ссылки на выносной элемент производится:

Для всех элементов, содержащихся в файле документа — выбором команды

Перестроить

 в меню

библиотеки, или нажатием одноименной кнопки пользовательской инструментальной панели.

Для дискретного элемента — при его редактировании за любую из характерных точек.

2.7 Маркер выносного элемента

2.7.1 Диалог Маркер выносного элемента

Диалог

Маркер   выносного   элемента

  (Рис.     2   -25)   предназначен   для   определения   свойств   маркера

выносного элемента. Формирование символа производится в соответствии с требованиями п. 5.19 ГОСТ
21.101-97 «СПДС. Основные требования к проектной и рабочей документации».
Диалог вызывается выбором команды

Маркер выносного элемента

 в меню библиотеки, или нажатием

одноименной кнопки пользовательской инструментальной панели.

 Кнопка

Маркер выносного элемента

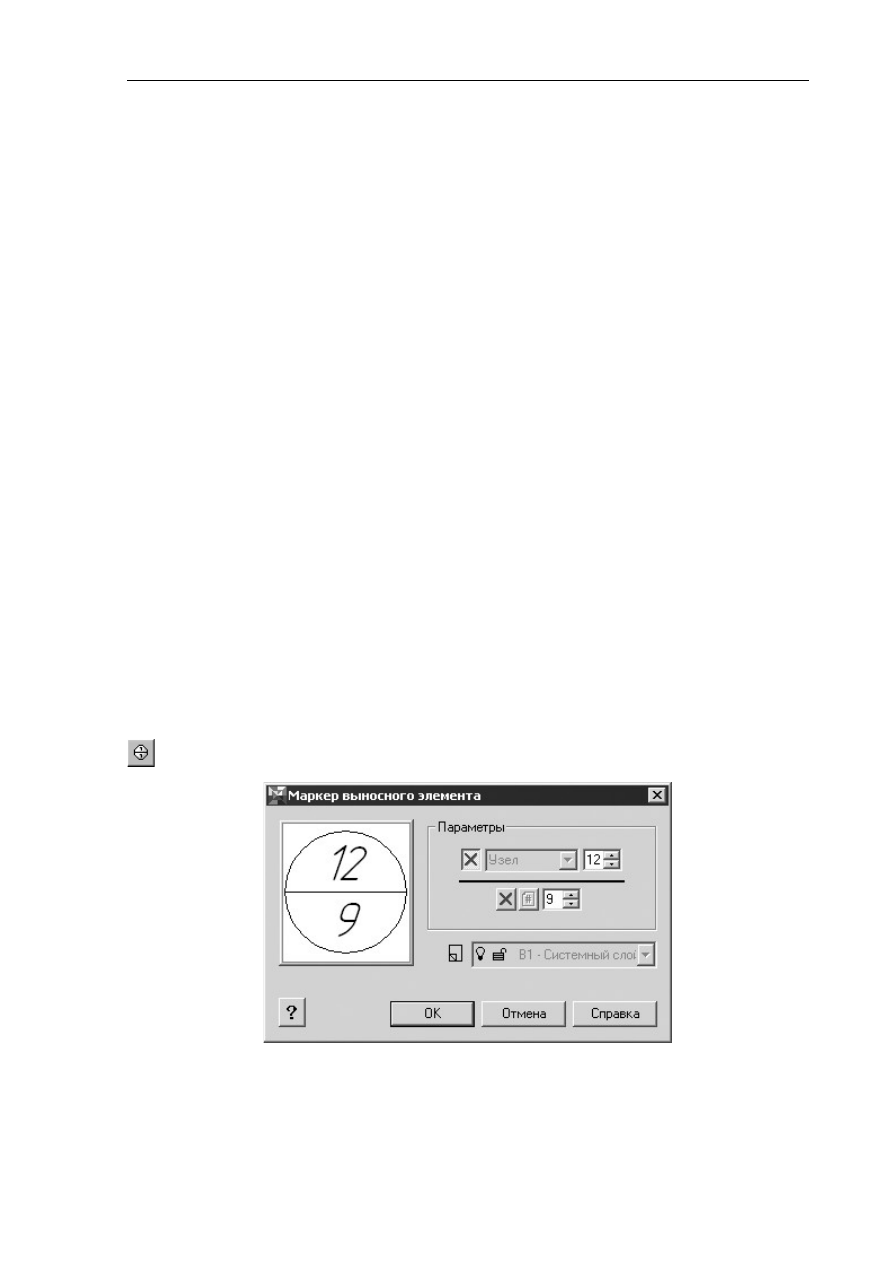

Рис. 2-25. Диалог

Маркер выносного элемента

35

Библиотека СПДС-обозначений

Опции диалога

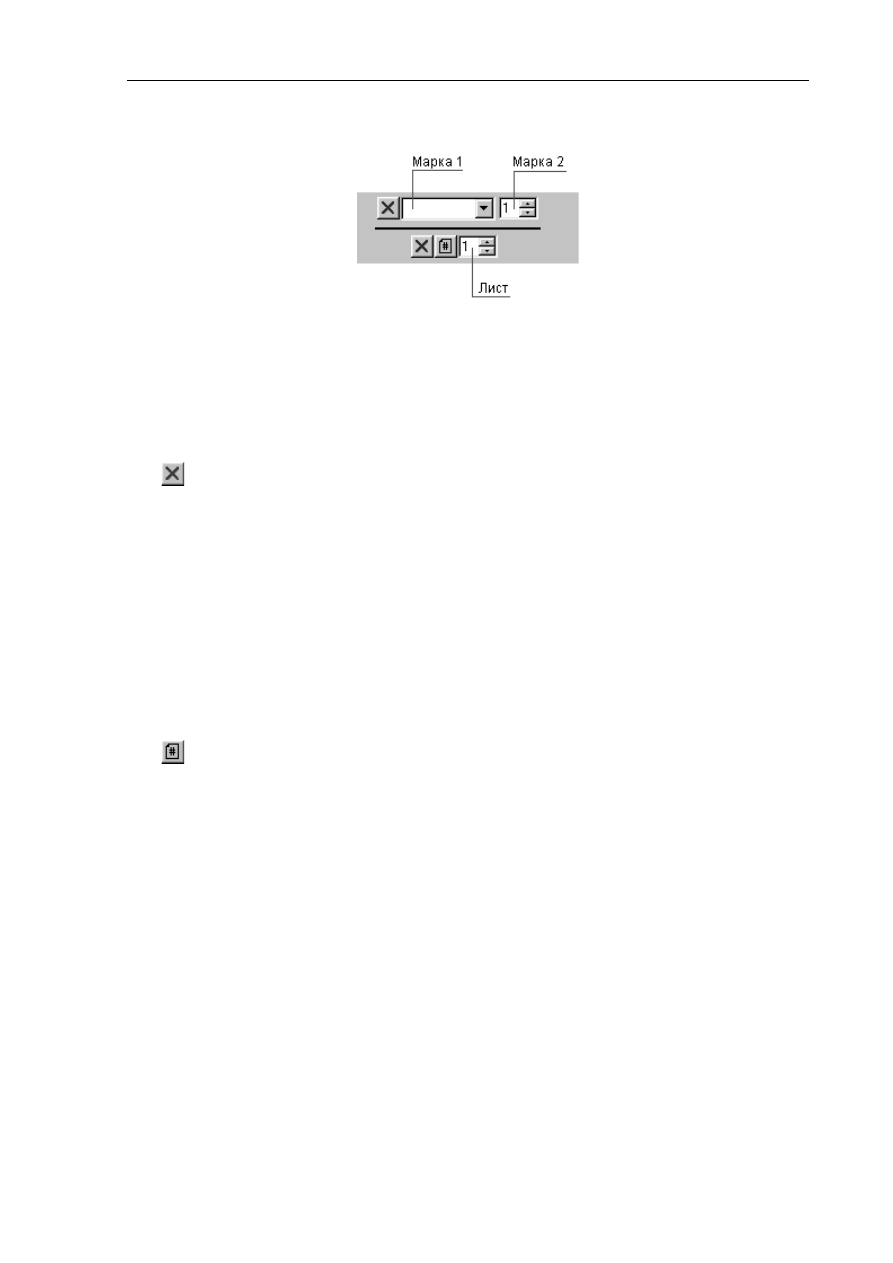

Рис. 2-26. Поля диалога

Маркер выносного элемента

Марка 1

Поле ввода (Рис.  2 -26) представляет собой редактируемый список, включающий, например, слова

Узел

Фрагмент

, отображаемые как компоненты марки выносного элемента (например,

Узел 1

).

Настройкой библиотеки по умолчанию предусмотрено блокирование вывода в марку выносного
элемента текста из этого списка — кнопка-переключатель

Скрыть

 активирована.

 Кнопка

Скрыть

Марка 2

Поле ввода номера выносного элемента — обязательной составляющей марки выносного элемента.

Лист

Поле   ввода   номера   листа   размещения   выносного   элемента   (в   случае   помещения   выносного
элемента на листе, отличном от листа размещения ссылки на выносной элемент).
При размещении выносного элемента на одном листе со ссылкой на него, указатель номера листа в
обозначении выносного элемента может быть погашен активацией кнопки-переключателя

Скрыть

.

Если производится редактирование «модели», которая по смыслу не является чертежом и на основе
которой производится выпуск чертежной документации, активацией кнопки-переключателя

Лист

может быть включена функция автоопределения номера листа размещения выносного элемента.
При этом отслеживается уникальность номера выносного элемента в составе проекта (комплекта
чертежей, выпущенного на основе одной «модели»).

 Кнопка

Лист

Список

Слой размещения

Функция доступна только при работе библиотеки совместно с

Организатором проекта.

Список позволяет выбрать слой размещения для маркера выносного элемента. При размещении
символа   производится   контроль   состояния   атрибутов   слоя   (обеспечивается

Организатором

проекта

).

Параметры

Активация   кнопки   позволяет   вызвать   диалог

Символ   маркера   выносного   элемента

  для

определения параметров отрисовки символа.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.7.2 Диалог Символ Маркера выносного элемента

Диалог

Символ Маркера выносного элемента

 (Рис.  2 -27) вызывается нажатием на кнопку

Параметры

диалога

Маркер   выносного   элемента

  и   предназначен   для   определения   параметров   отрисовки

одноименного символа.

36

Библиотека СПДС-обозначений

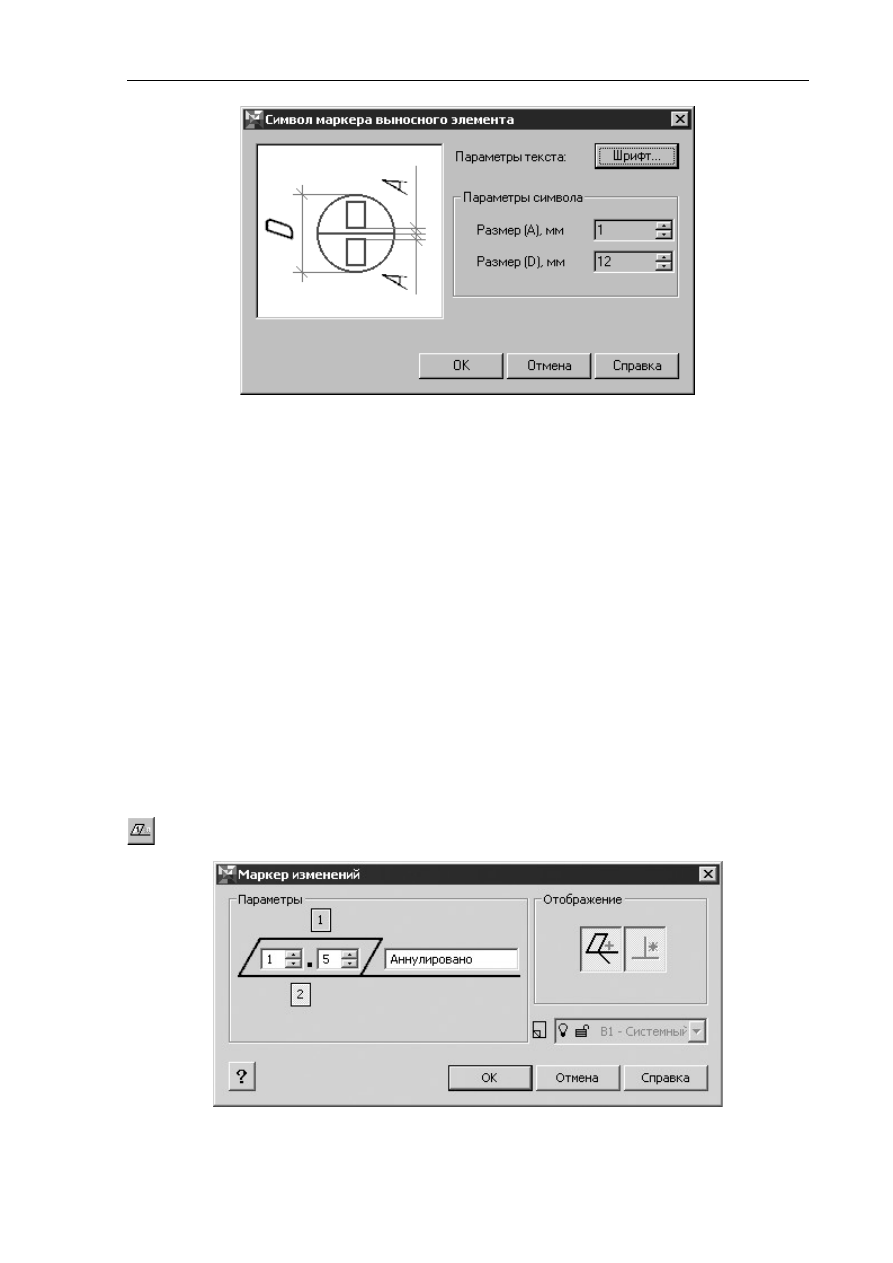

Рис. 2-27. Диалог

Символ Маркера выносного элемента

Опции диалога

Кнопка

Шрифт…

Вызов диалога

Параметры шрифта

.

Параметры символа

Поля ввода позволяют задать размеры символа маркера выносного элемента. Обозначения размеров
приведены на эскизе в левой части диалога.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.8 Маркер изменений

2.8.1 Диалог Маркер изменений

Диалог

Маркер  изменений

  (Рис.   2  -28)  предназначен  для определения свойств  маркера  изменения.

Формирование символа производится в соответствии с требованиями п. 7.5.6—7.5.11 ГОСТ 21.101-97
«СПДС. Основные требования к проектной и рабочей документации».
Диалог   вызывается   выбором   команды

Маркер   изменений

  в   меню   библиотеки,   или   нажатием

одноименной кнопки пользовательской инструментальной панели.

 Кнопка

Маркер изменений

Рис. 2-28. Диалог

Маркер изменений

37

Библиотека СПДС-обозначений

Опции диалога

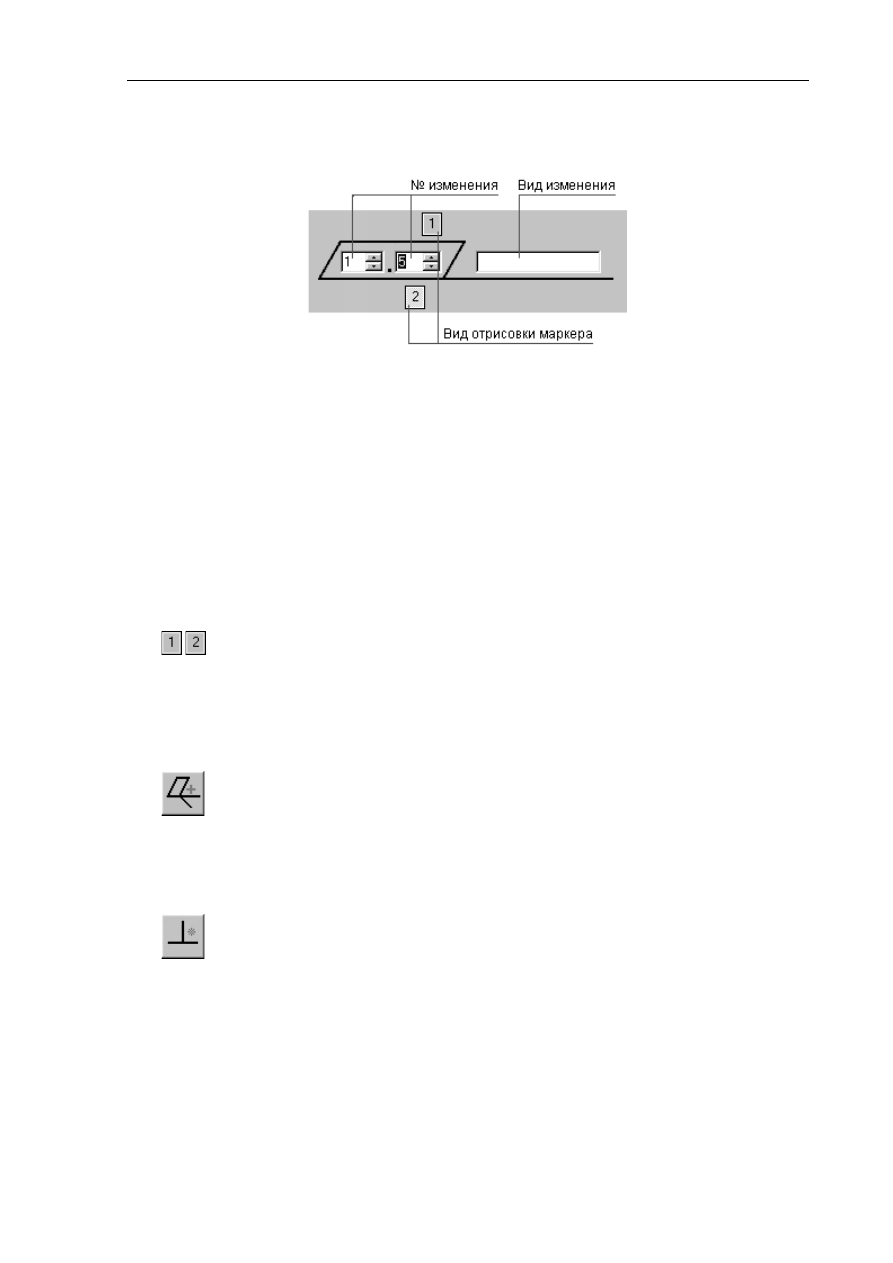

Рис. 2-29. Поля диалога

Маркер изменений

Поля

№ изменения

Поля, предназначенные для ввода номера изменения.

Вид изменения (примечание)

Поле   ввода,   позволяющее   как   осуществлять   доступ   к   списку,   помещенному   в   файл
пользовательских настроек КОМПАС-ГРАФИК

graphic.pmn

 (раздел 38), так и ввод вида изменения

с клавиатуры. Обращение к файлу пользовательских настроек выполняется при двойном щелчке в
окне ввода левой кнопкой мыши.

Вид отрисовки маркера

Кнопки-переключатели

1

 и

2

 позволяют выполнять отрисовку линии-выноски Маркера изменений с

привязкой к верхней или нижней стороне параллелограмма с номером изменения.



 Кнопки-переключатели

1

 и

2

Кнопка

Несколько выносных линий

Позволяет выполнить простановку одного Маркера изменений к нескольким фрагментам чертежа,
относящимся к одному изменению. При этом первая (по построению) линия-выноска маркера имеет
фиксированный угол (сонаправлена с одной из сторон параллелограмма с номером изменения, ее
положение определяет привязку остальных линий-выносок к одной из вершин параллелограмма.

 Кнопка

Несколько выносных линий

Кнопка

Фиксировать угол

Опция   активна   по   умолчанию   и   позволяет   выполнять   отрисовку   маркера   изменений   с   линией-
выноской, сонаправленной с одной из сторон параллелограмма с номером изменения. В противном
случае линия-выноска может иметь произвольный угол наклона.

 Кнопка

Фиксировать угол

Список

Слой размещения

Функция доступна только при работе библиотеки совместно с

Организатором проекта.

Список   позволяет   выбрать  слой   размещения  для маркера   изменений.  При   размещении   символа
производится контроль состояния атрибутов слоя (обеспечивается

Организатором проекта

).

Параметры

Активация   кнопки   позволяет   вызвать   диалог

Символ   маркера   изменений

  для   определения

параметров отрисовки символа.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

38

Библиотека СПДС-обозначений

2.8.2 Диалог Символ Маркера изменений

Диалог

Символ Маркера изменений

 (Рис.  2 -30) вызывается нажатием на кнопку

Параметры

 диалога

Маркер изменений

 и предназначен для определения параметров отрисовки одноименного символа.

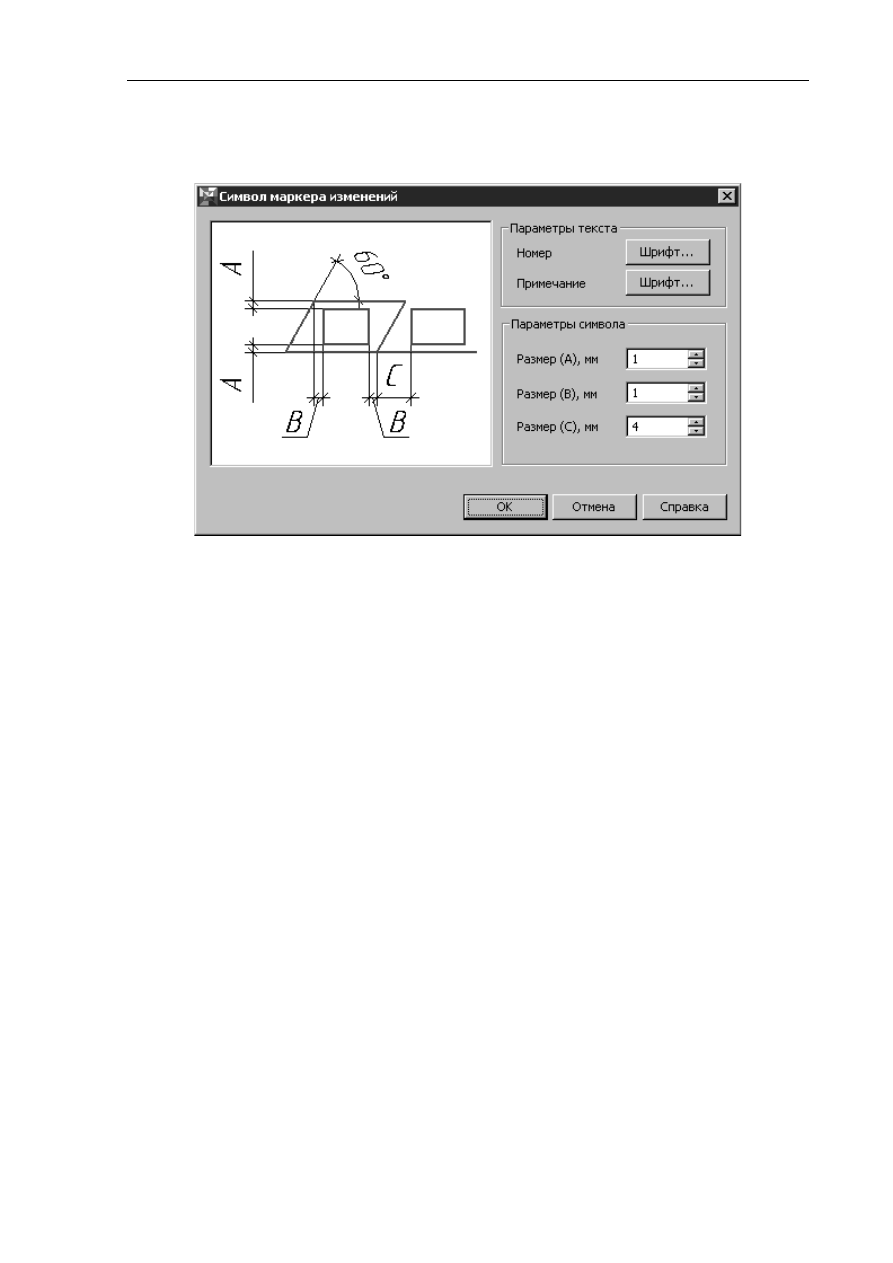

Рис. 2-30. Диалог

Символ Маркера изменений

Опции диалога

Группа

 Параметры текста

Номер. Шрифт…

Вызов диалога

Параметры шрифта

  (см. раздел  2.14  на стр.  62), позволяющего установить

параметры   шрифта   для   отрисовки   номера   изменения   внутри   параллелограмма   символа
маркера.

Примечание. Шрифт…

Вызов   диалога

Параметры   шрифта

,   позволяющего   установить   параметры   шрифта   для

отрисовки вида изменения (примечания) над полкой линии-выноски маркера.

Группа

Параметры символа

Поля ввода позволяют задать размеры символа маркера изменений.

После завершения ввода нажмите кнопку

ОК

. Для выхода из диалога без сохранения изменений нажмите

кнопку

Отмена

.

2.9 Маркер уклона

Маркер уклона используется для обозначения уклонов элементов конструкций (кровель, пандусов и т.п.)
на   планах   и   разрезах,   уклонов   трубопроводов   систем   водоснабжения,   канализации   и   т.п.;   на
аксонометрических схемах, обозначения уклонов на планах, продольных и поперечных профилях при
проектировании автомобильных дорог и железнодорожных путей.

2.9.1 Диалог Маркер уклона

Диалог

Маркер   уклона

  предназначен   для   определения   свойств   маркера   уклона.   Маркер   выполнен   в

соответствии   с   требованиями   п. 5.13   ГОСТ   21.101-97   «СПДС.   Основные   требования   к   проектной   и
рабочей документации», а также учитывает требования ГОСТ 21.501-93 «СПДС. Правила выполнения
архитектурно-строительных рабочих чертежей», ГОСТ 21.601-79* «СПДС. Водопровод и канализация.
Рабочие  чертежи»,  ГОСТ  21.602-79*  «СПДС.  Отопление,   вентиляция  и  кондиционирование   воздуха.
Рабочие   чертежи»,   ГОСТ   21.1701-97   «СПДС.   Правила   выполнения   рабочей   документации
автомобильных   дорог»   и   ГОСТ   21.1702-96   «СПДС.   Правила   выполнения   рабочей   документации
железнодорожных путей».

39

Библиотека СПДС-обозначений

Диалог

Маркер уклона

 (Рис.  2 -31) вызывается выбором команды

Маркер уклона

 в меню библиотеки,

или нажатием одноименной кнопки пользовательской инструментальной панели.

 Кнопка

Маркер уклона

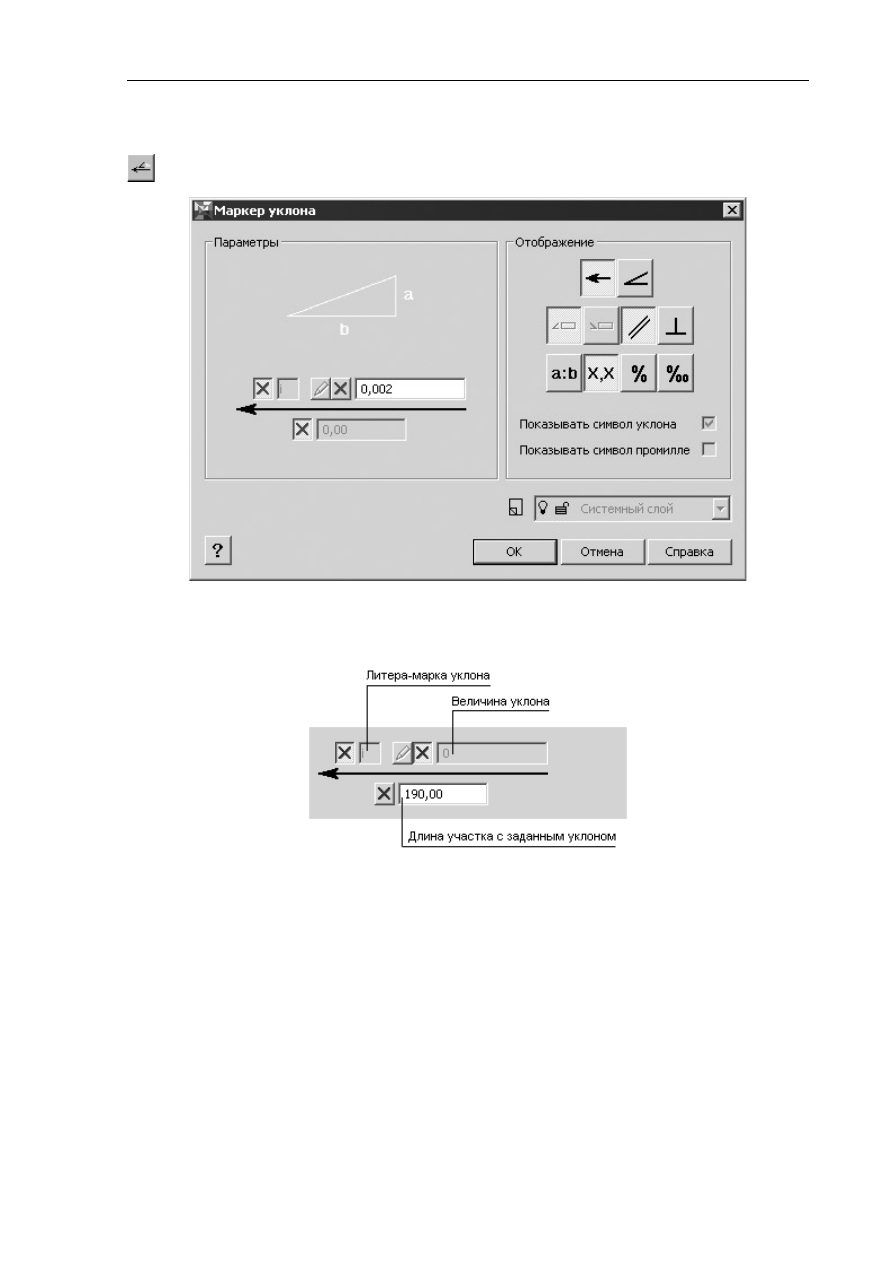

Рис. 2-31. Диалог

Маркер уклона

Опции диалога

Рис. 2-32. Опции диалога

Маркер уклона

Группа

Параметры

Литера-марка уклона

Окно ввода (Рис.   2 -32), позволяющее ввести буквенное обозначение уклона, применяемое
при маркировке элементов трубопроводов на аксонометрических схемах.
Буквенное обозначение может быть погашено активацией кнопки-переключателя

Скрыть

.

Величина уклона

Размерность величины уклона определяется одной из четырех кнопок-переключателей:

Отношение высоты и длины

Десятичное отношение

Процентное отношение

Промилле

Реализованы две возможности ввода значения уклона:

Прямым вводом с клавиатуры в окно ввода — кнопка

Измерить

 отжата.

40















содержание      ..     24      25      26      27     ..
