Аскон КОМПАС-3D. Руководство по библиотекам

переменной. При указании точек мышью можно использовать привязки; можно также
ввести координаты  первой, а затем второй точки в соответствующие  поля Строки
параметров   объектов.   После   указания   точек   на   экране   снова   появится   диалог
выполнения  проекта.  В поле

Значение

текущей строки появится значение, равное

указанному Вами расстоянию.
Задайте значения остальных переменных. Как и при выполнении проекта без
монтажной схемы, Вы можете указать папку, в которую должен быть помещен
комплект документов, и включить создание текстового файла отчета.
Нажмите кнопку

Выполнить

диалога выполнения проекта.

После выполнения проекта на экране появится фантом фрагмента для монтажной
схемы, соответствующего этому проекту.

Указание положения точки вставки фрагмента

Укажите мышью точку, с которой должна совпадать точка вставки фрагмента.
Фрагмент будет зафиксирован в документе.
Замечание. Вставка фрагмента производится в тот документ, который был активным
во время вызова из библиотеки команды

Выполнение монтажной схемы

. Этот

документ считается монтажной схемой.

Если при выполнении пункта 3 Вы выбрали сразу несколько проектов, то после

вставки первого фрагмента на экране появится диалог выполнения следующего проекта.
Выполните для него пункты 4 и 5.

Если при выполнении пункта 3 Вы выбрали только один проект, то после вставки

первого фрагмента на экране появится диалог выбора файлов. Выполните пункты 3–5.

Фрагменты, вставленные в монтажную схему, хранятся в ней как взятые в документ

(один из способов вставки фрагментов в КОМПАС-документы). Двойным щелчком на
изображении фрагмента можно отредактировать значения его внешних переменных,
изменить положение точки вставки, угол поворота или масштаб. Подробные сведения о
работе со вставками фрагментов можно найти в Справочной системе КОМПАС-3D.

Завершив вставку фрагментов в монтажную схему, сохраните ее. Полученный

графический документ при необходимости может быть доработан или отредактирован
средствами чертежно-графического редактора системы КОМПАС-3D.

Чтобы на практике ознакомиться с правилами формирования монтажных схем,

выполните упражнение на стр. 26. Это упражнение предполагает наличие первоначальных
навыков работы с Библиотекой, поэтому прежде чем приступать к нему, рекомендуется
выполнить все предшествующие ему упражнения.

Пример применения библиотеки

Одним из реальных примеров применения данного приложения может служить

проект

Дверь одностворчатая (door.lpr)

, поставляемый с приложением (его файлы

находятся в подкаталоге

…Kompas57\Libs\Project\Tutor

В этом проекте в зависимости от реальных размеров проема в стене вычисляются

размеры всех входящих в конструкцию двери деталей.

Задание для выполнения



В разделе библиотеки

Выполнение проектов

подключите проект

door.lpr

из каталога

…Kompas57\Libs\Project\Tutor

и выберите его.



Введите реальные значения внешних переменных (например, высота проема — 2250,
ширина проема — 850, высота ригеля — 750), выберите каталог для размещения
документов и запустите выполнение проекта.



Подтвердите открытие созданных библиотекой документов.



Из меню

Файл

вызовите команду

Просмотр для печати

, в появившемся диалоге

выберите все вновь созданные документы.



Скомпонуйте документы на поле вывода и распечатайте их.

Дополнительные упражнения

Использование переменных фрагментов

Задание для выполнения

Подготовительные действия.



Создайте на диске каталог

C:\Vitrage

для выполнения упражнений.



Скопируйте в созданный каталог чертеж

vitrage.cdw

и библиотеку фрагментов

vitrage.lfr

, находящиеся в подкаталоге

…Kompas\Libs\Project\Tutor



Запустите КОМПАС-3D и откройте чертеж

vitrage.cdw

Документ

vitrage.cdw

, подготовленный для выполнения упражнений, содержит

чертеж общего вида двери. В ее габаритные размеры уже введены переменные (

), им также присвоен атрибут

var

Кроме того, в чертеже имеются две вставки фрагмента (с изображением «крестика»).
Это —

переменные фрагменты

На место правого фрагмента при выполнении проекта будет подставляться фрагмент,
содержащий изображение дверной ручки. На место левого — фрагмент, содержащий
изображение витража.

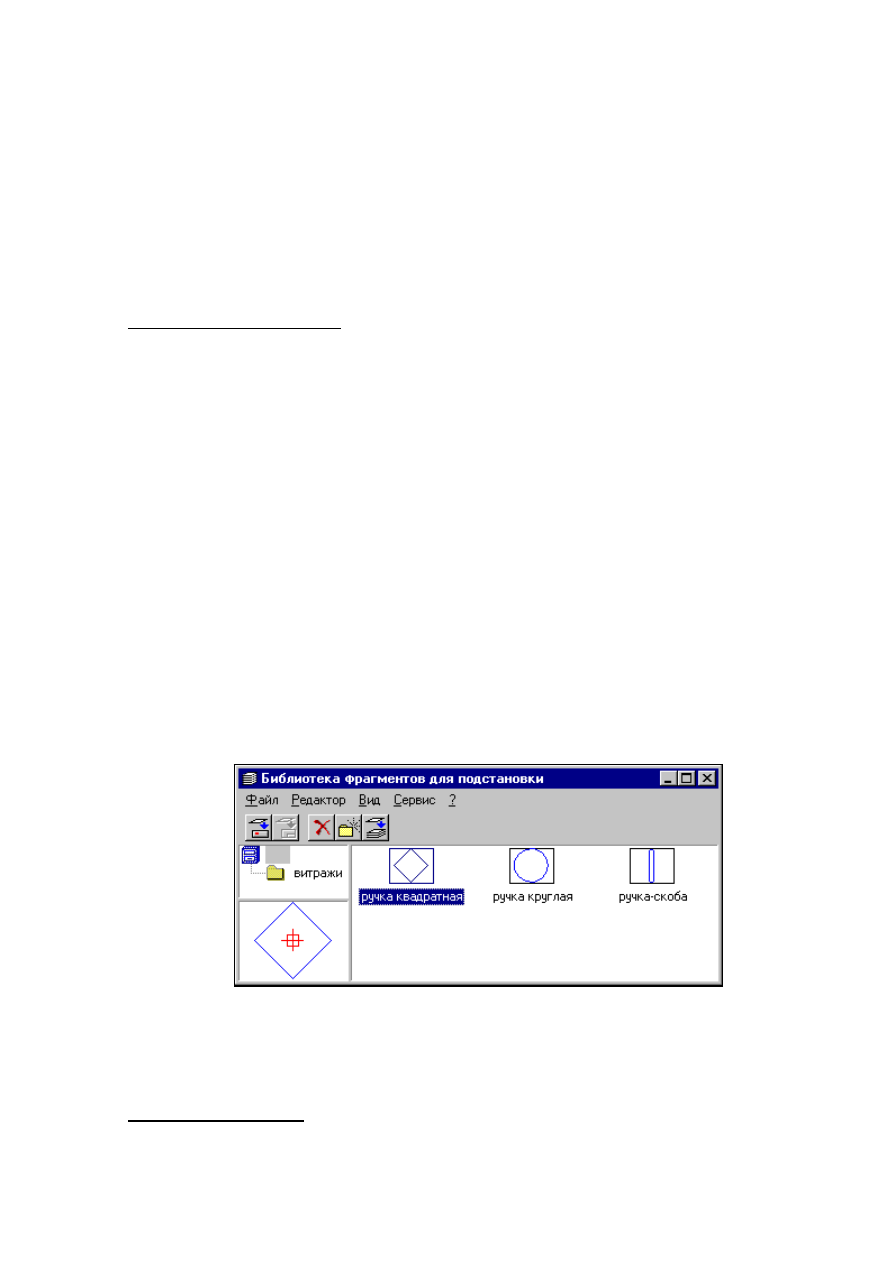

Фрагменты для подстановки находятся в библиотеке

Vitragе.lfr



Запустите библиотеку

vitrage.lfr

, дважды щелкнув мышью на имени файла

библиотеки в

Проводнике



Просмотрите структуру библиотеки.

В корневом разделе библиотеки находятся фрагменты

ручка квадратная

ручка

круглая

ручка-скоба

, в которых содержатся изображения дверных ручек.

В разделе библиотеки

витражи

располагаются фрагменты

. Фрагмент

пустой,

а во фрагменте

находится изображение витража. Благодаря наличию в библиотеке

пустого фрагмента разные типовые документы, которые можно получить в результате

В этом случае библиотека будет добавлена в корневой раздел

Менеджера библиотек

КОМПАС-3D.

Можно предварительно выбрать (или создать) нужный раздел

Менеджера

и добавить библиотеку

vitrage.lfr

в этот раздел. Подробные сведения о работе с

Менеджером библиотек

Вы можете найти в его Справочной

системе.

выполнения проекта, могут содержать разные чертежи двери: с витражом или без
него.



Закройте

Библиотеку фрагментов для подстановки

Создание типового комплекта документов.



В чертеже

vitrage.cdw

выделите фрагмент, на место которого будет подставляться

изображение витража.



Из контекстного меню или из меню

Операции

вызовите команду

Атрибуты



В появившемся диалоге нажмите кнопку

Новый



В диалоге выбора типа нового атрибута нажмите кнопку

Показать - Библиотеки



Укажите путь к файлу библиотеки типов атрибутов

project.lat

и выберите этот файл.



В диалоге выбора типа нового атрибута выделите курсором тип

var_frw

и нажмите

кнопку

Выбрать



В диалоге заполнения содержимого атрибута введите «vtrg» (без кавычек) — имя
переменной, которая будет управлять выбором фрагмента для подстановки на место
этого переменного фрагмента, и нажмите кнопку



Фрагменту, на место которого будет подставляться изображение ручки, тоже
присвойте атрибут типа var_frw, но в качестве имени переменной введите «hndl».



Сохраните чертеж и закройте его.

Создание и настройка проекта.



Запустите Библиотеку автоматизации типовых проектов и вызовите из нее команду

Менеджер проектов



В окне Менеджера нажмите кнопку

Создать новый проект



На вкладке

Наименование

задайте

Наименование проекта

Vitrage

» (без кавычек).



Активизируйте опцию

Подключить библиотеку фрагментов



Нажмите кнопку

Выбор библиотеки



В появившемся на экране диалоге укажите путь к созданному Вами каталогу

C:\

Vitrage

и выберите в нем библиотеку фрагментов

vitrage.lfr



На вкладке

Документы

нажмите кнопку

Добавить

и укажите находящийся в том же

каталоге чертеж

vitrage.cdw

Итак, Вы создали чертеж с переменными фрагментами, отметили их специальным
знаком — атрибутом

var_frw

, присвоили каждому из них переменную, значение

которой будет указывать, какой фрагмент из библиотеки требуется подставлять
вместо переменного фрагмента. Вы также задали путь к библиотеке, из которой будут
выбираться фрагменты. Теперь требуется настроить переменные проекта так, чтобы
при его выполнении из библиотеки извлекались нужные фрагменты.



На вкладке

Переменные

создайте переменные со следующими именами и

параметрами.

Обозначение

Наименование

переменной

Тип

переменной

Инициализирующее

значение/выражение

Высота двери

Вещественный

2000

Ширина двери

Вещественный

1000

Файл

project.lat

должен располагаться в подкаталоге

\Sys

главного каталога КОМПАС-3D или в

одном каталоге с текущим файлом.

Type

Исполнение двери

Целый

hndl

Вид ручки

Строка текста

ручка круглая

vtrg

Выражение

Type==1 ? "витражи|1" : "витражи|2"



Все переменные, кроме переменной

vtrg

, сделайте внешними.



Для переменных

введите наименьшее и наибольшее значения по своему

усмотрению.



Для переменной

Type

включите опцию

Из списка

и сформируйте список из двух

значений:



Для переменной

hndl

включите опцию

Из списка

и сформируйте список из трех

значений:

ручка круглая

ручка квадратная

ручка-скоба

Обратите внимание на то, что значения переменных

hndl

vtrg

представляют собой

пути к фрагментам внутри библиотеки, подключенной к проекту.
Выражение

Type == 1 ?

витражи|1

витражи|2

задает следующую зависимость

переменной

vtrg

от переменной

Type

: если значение переменной

Type

тождественно

единице, то значение переменной

vtrg

—

витражи|1

, в противном случае —

витражи|2



Нажмите кнопку

ОК

диалога настройки проектов.



Сохраните проект под именем

Vitrage

Выполнение проекта.



Вызовите из библиотеки команду

Выполнение проектов



В окне выбора проектов для выполнения укажите проект

Vitrage

(если он отсутствует

в списке, воспользуйтесь кнопкой

Добавить

) и нажмите кнопку

Выбрать



Задайте значения внешних переменных проекта и нажмите кнопку

Выполнить



Запустите выполнение проекта еще раз, изменив значения переменных

Type

hndl

задав другой каталог для размещения документов.
Сравните полученные чертежи.
Убедитесь, что в чертежи подставлены те библиотечные фрагменты с изображением
ручки, которые соответствуют выбранному Вами значению переменной

hndl

Убедитесь, что в соответствии с формулой

Type == 1 ? "витражи|1" : "витражи|2"

первое исполнение двери не имеет витража (на место переменного фрагмента
подставлен пустой фрагмент 1 из раздела библиотеки «витражи»), а второе
исполнение имеет витраж (на место переменного фрагмента подставлен содержащий
изображение фрагмент 2).
Совет. Изменив формулу, например, таким образом:

Type == 1 ? "витражи|1" : Type

== 2 "витражи|2": Type == 3 "витражи|3" : "витражи|4"

и добавив в список

Исполнений номера, а в библиотеку — соответствующие им фрагменты, можно получить
проект с б

льшим количеством исполнений, отличающихся конфигурацией витража.

Выполнение монтажной схемы

Цель данного упражнения — знакомство с основными принципами создания

монтажных схем с помощью Библиотеки автоматизации типовых проектов, поэтому в нем
предлагается упрощенный вариант проекта.

Задание для выполнения

Подготовительные действия.



Создайте на диске каталог

C:\Project

для выполнения упражнений.



Скопируйте в него каталоги

Дверь

Окно

, а также документ

Монтажная схема.cdw

находящиеся в подкаталоге

…Kompas\Libs\Project\Tutor



Каталоги

Дверь

Окно

содержат следующие документы:

Файл

Расположение

Описание

Дверь.lpr

…\Дверь

Файл типового проекта «Дверь».

Дверь.cdw

Чертеж, входящий в типовой комплект документов
проекта «Дверь».

Дверь.frw

Параметрический фрагмент для монтажной схемы,
соответствующий проекту «Дверь».

Дверь_слайд.frw

Фрагмент со слайдом для проекта «Дверь».

Окно.lpr

…\Окно

Файл типового проекта «Окно».

Окно.cdw

Чертеж, входящий в типовой комплект документов
проекта «Окно».

Окно.frw

Параметрический фрагмент для монтажной схемы,
соответствующий проекту «Окно».

Окно_слайд.frw

Фрагмент со слайдом для проекта «Окно».



Ознакомьтесь с проектами

Дверь.lpr

Окно.lpr

, с использующимися в них чертежами

и фрагментами для монтажных схем.
Возможны 3 варианта использования фрагментов (

*.frw

) в типовых проектах:



подстановка фрагмента из библиотеки на место переменного фрагмента,



использование изображения, хранящегося во фрагменте, в качестве иллюстрации
(слайда) к проекту,



использование фрагментов (обычно параметрических) для формирования
монтажных схем.

Данное упражнение направлено на изучение выполнения монтажной схемы
(вариант 3), поэтому в дальнейшем под словом «фрагмент» будет подразумеваться
именно параметрический фрагмент для монтажной схемы.
Подключение фрагмента к проекту производится на вкладке

Наименование

диалога

настройки проекта с помощью кнопки

Фрагмент для монтажной схемы



Убедитесь, что к проекту «Дверь» подключен фрагмент

Дверь.frw

, а к проекту

«Окно» — фрагмент

Окно.frw

Посмотрите, какие переменные существуют в проектах и чертежах, а какие — во
фрагментах.
Проект «Дверь» и фрагмент

Дверь.frw

имеют следующие внешние переменные:



(высота двери)



(ширина балкона)



(высота ригеля)

Проект «Окно» и фрагмент

Окно.frw

имеют следующие внешние переменные:



(ширина балкона)



Нw

(высота рамы окна)

Вы видите, что во фрагментах и проектах созданы внешние переменные с
одинаковыми обозначениями. Это сделано для того, чтобы при выполнении проектов
значения переменных из них были переданы во фрагменты.
Так как оба проекта, участвующие в выполнении монтажной схемы, имеют одну и ту
же переменную

, при создании схемы можно будет использовать общие

переменные.

Выполнение монтажной схемы.



Откройте документ

Монтажная схема.cdw

В нем имеется разметка (отрезки с расположенными на них точками), необходимая
для указания расстояний, соответствующих переменным, и для точного
позиционирования вставляемых фрагментов.



Запустите Библиотеку автоматизации типовых проектов.



Вызовите из Библиотеки команду

Выполнение монтажной схемы



В появившемся на экране диалоге ввода общих переменных нажмите кнопку

Добавить



В появившемся на экране диалоге ввода общей переменной введите следующие
сведения:



Обозначение

—



Наименование

—

ширина балкона



Значение

—

2500



Нажмите кнопку

ОК

в диалоге ввода общей переменной, а затем — в диалоге ввода

общих переменных.
Итак, Вы задали значение переменной

, которая используется как в проекте «Дверь»

(ширина двери

равна

0,3



), так и в проекте «Окно» (ширина окна

равна

0,7



Ввод значений остальных переменных потребуется позже — при выполнении
каждого конкретного проекта.



В появившемся на экране диалоге открытия файлов выберите файл

Дверь.lpr

расположенный в каталоге

C:\Project\Дверь

На экране появится диалог выполнения проекта — такой же, как и при выполнении
проекта без монтажной схемы.
Переменная

отсутствует в списке переменных, несмотря на то, что она существует в

проекте «Дверь». Это произошло потому, что ее значение уже задано — Вы ввели его
в диалоге общих переменных.
Теперь необходимо задать значения остальных внешних переменных.



Дважды щелкните мышью в строке списка, содержащей переменную

На экране появится диалог ввода внешних переменных проекта. Как и в предыдущих
упражнениях, необходимое значение переменной можно было бы ввести с
клавиатуры.
Однако при формировании монтажной схемы (в отличие от обычного выполнения
проекта) есть еще один способ задания значения переменной — указание в
графическом документе двух точек, расстоянию между которыми должно равняться
это значение.



Чтобы воспользоваться этим способом, нажмите кнопку

Измерить

Все диалоги Библиотеки свернутся, на экране останется открытый ранее документ

Монтажная схема.cdw

Библиотека ожидает указания двух точек

, расстоянию между которыми будет

соответствовать значение переменной

(она определяет высоту двери).



Укажите во фрагменте конечную и начальную точки левого отрезка (для точного
указания должна быть включена привязка

Ближайшая точка

На экране снова появится диалог выполнения проекта.
Вы увидите, что в строке, содержащей переменную

, появилось значение

1800

—

длина отрезка в миллиметрах.



Таким же способом задайте значение переменной

(высота ригеля). Оно должно

равняться расстоянию от нижнего конца этого же отрезка до точки на нем, которая
отмечена «крестиком» (800 мм).



С помощью кнопки

Выбрать

диалога выполнения проекта задайте каталог для

размещения чертежа, который будет создан при выполнении проекта «Дверь».



Нажмите кнопку

Выполнить

Библиотека приступит к выполнению проекта «Дверь».



Откажитесь от открытия созданных документов.
После завершения выполнения проекта на экране появится фантом изображения
двери. Это изображение — копия содержимого параметрического фрагмента

Дверь.frw

, подключенного к проекту «Дверь». Внешние переменные фрагмента

имеют такие же значения, как и соответствующие переменные проекта.

Точка привязки фрагмента находится в левом нижнем углу двери.



В качестве точки вставки фрагмента укажите нижний конец левого отрезка.
Фрагмент с изображением двери будет вставлен в документ.
На экране снова появится диалог открытия файлов.



Выберите для выполнения проект

Окно.lpr

, расположенный в созданном Вами

каталоге

C:\Project

На экране появится диалог выполнения проекта.
Как и при выполнении проекта «Дверь», в списке переменных отсутствует
переменная



Задайте значение переменной

(высота рамы окна). Оно должно равняться

расстоянию от верхнего левого угла двери (он совпадает с верхним концом отрезка)
до точки, которая отмечена «кружком» (1150 мм).



Нажмите кнопку

Выполнить

Библиотека приступит к выполнению проекта «Окно».



Откажитесь от открытия созданных документов.
После завершения выполнения проекта на экране появится фантом изображения окна.
Это изображение — копия содержимого параметрического фрагмента

Окно.frw

подключенного к проекту «Окно». Внешние переменные фрагмента

имеют

такие же значения, как и соответствующие переменные проекта.
Точка привязки фрагмента находится в правом верхнем углу окна.



В качестве точки вставки фрагмента укажите левый верхний угол двери.

Курсор имеет вид «перекрестия», как при указании конечных точек отрезка.

Фрагмент с изображением окна будет вставлен в документ.



Закройте появившийся на экране диалог открытия файлов.



Сверните окно Библиотеки.



Сделайте активными все слои текущего документа.
Убедитесь, что дверь имеет ширину 750 мм, высоту 1800 мм и высоту ригеля 800 мм,
а окно — ширину 1750 мм и высоту 1150 мм.
Напоминаем, что ширина двери

и ширина окна

рассчитаны Библиотекой по

формулам

Bd = B



0,3

Bw = B



0,7

соответственно, где

— общая переменная,

значение которой

2500.



Откройте созданные библиотекой документы

АБВГ.000.001.cdw

(общий вид двери) и

АБВГ.000.002.cdw

(общий вид окна).

Убедитесь, что в них на места переменных подставлены заданные значения.



Закройте окна всех документов, кроме монтажной схемы.



Разверните окно Библиотеки и снова вызовите команду

Выполнение монтажной

схемы

На экране появится диалог ввода общих переменных. Сведения об общей переменной

в нем уже содержатся.



Нажмите кнопку

ОК

Выполните проекты «Дверь» и «Окно» в таком же порядке, как и в первый раз. В
качестве разметки используйте правый отрезок и точки на нем

, а для сохранения

документов укажите другую папку.
Убедитесь, что габаритные размеры окна и двери, вставленных в монтажную схему, а
также высота ригеля двери совпадают со значениями соответствующих размеров,
проставленных на вновь созданных чертежах

АБВГ.000.001.cdw

АБВГ.000.002.cdw

Итак, с помощью библиотеки Вы создали два комплекта  типовых чертежей и две
монтажные схемы.
Если   графические   объекты   в   чертежах   не   перестаивались —   изменились   только
тексты   в   размерных   надписях,   то   фрагменты,   составляющие   монтажную   схему,
перестроились так, чтобы отражать реальные размеры и пропорции изделий (дв

ри и

окн

Значения размеров из проектов были переданы во фрагменты для монтажной схемы
благодаря   тому,   что   проекты   и   соответствующие   фрагменты   имели  одинаковые
внешние переменные.
Замечание.   В   данном   упражнении   обе   монтажные   схемы   были   сформированы   в
одном   документе.   Это   сделано   для   того,   чтобы   полученные   изображения   было
удобнее   сравнивать.   На   практике,   как   правило,   каждой   монтажной   схеме
соответствует отдельный графический документ.

Как и в первый раз, высота ригеля ограничивается точкой в виде «крестика», а высота окна — точкой

в виде «кружка».

Библиотека СПДС-обозначений

1 Общие сведения

1.1 Назначение библиотеки

Библиотека СПДС-обозначений

функционирует в программной среде КОМПАС 6.Х и реализует

требования ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».
Библиотека может быть использована как для оформления чертежей, выполненных с использованием
средств базовой графики, либо импортированных из других CAD-систем (

AllPlan FT

AutoCAD

ArchiCAD

и других), так и выполненных с помощью других прикладных библиотек КОМПАС-ГРАФИК.

Реализуется возможность ее совместной работы с объектами, выполненными с помощью

Библиотеки

отрисовки планов зданий и сооружений

. При совместной работе библиотеки с

Организатором

проекта

(см. раздел 2.15 на стр. 63) доступна функция предварительной установки имени слоя

размещения для объектов, создаваемых средствами библиотеки.

1.2 Рекомендации по применению

Перед началом работы с библиотекой необходимо ознакомиться с основными приемами работы в
КОМПАС-ГРАФИК.

1.3 Основной принцип работы библиотеки

Прикладная библиотека представляет собой функциональное расширение системной панели
инструментов

Размеры и технологические обозначения

и ориентирована на выпуск документации для

строительства. Ряд инструментов библиотеки дублирует базовые, однако они наделены при этом
дополнительным функционалом, например,

Отметка уровня

. Ряд инструментов реализован вновь,

например,

Линия-выноска для многослойной конструкции

1.4 Требования к программному обеспечению

Для работы приложения требуется чертежно-конструкторская система КОМПАС версии не ниже 6. При
установке КОМПАС в составе прикладных библиотек должна быть выбрана

Библиотека СПДС-

обозначений

. На ключе программы должна быть лицензия на использование приложения.

1.5 Подключение и запуск приложения

Приложение реализовано в виде прикладной КОМПАС-библиотеки

SPDS.rtw

Все команды библиотеки выполняются в среде системы КОМПАС. Это значит, что для работы с
библиотекой должен быть запущен КОМПАС.
Чтобы функции библиотеки были доступны пользователю, ее требуется подключить к системе
КОМПАС.
Для подключения и запуска библиотеки выполните следующие действия.
1.

Запустите КОМПАС-ГРАФИК.

Вызовите из меню

Сервис

команду

Менеджер библиотек...

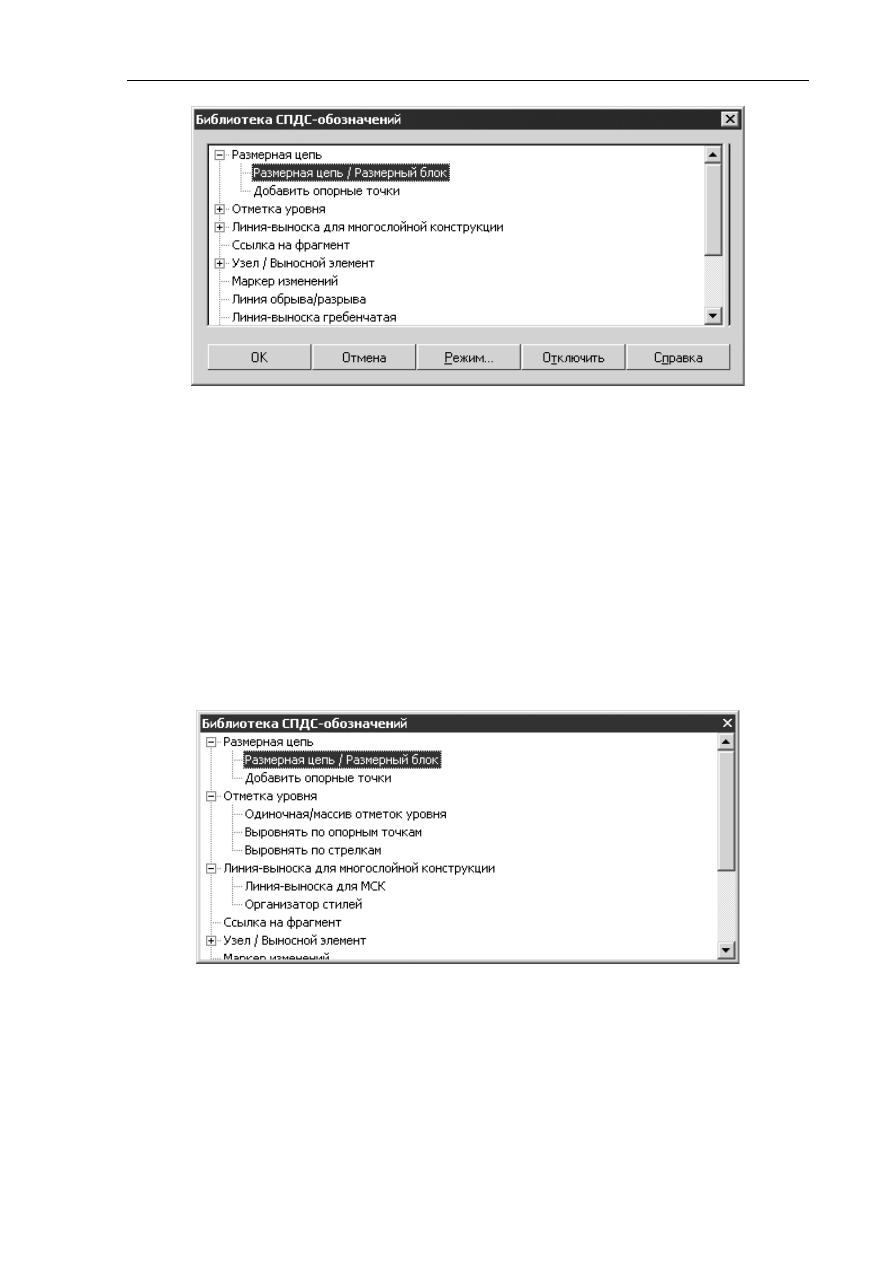

На экране появится окно

Менеджера библиотек

В списке разделов библиотек (в верхней части окна Менеджера) выделите раздел

Строительство,

инженерные сети и коммуникации

. При этом в списке библиотек (в нижней части окна

Менеджера) появится перечень библиотек выделенного раздела.

В списке библиотек выделите строку

Библиотека СПДС-обозначений

и вызовите команду

Подключить

контекстного меню.

Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее
названием в списке.

Выбранная библиотека подключается в установленном для нее режиме:

меню

окно

диалог

или

панель

. В поле рядом с названием библиотеки появляется красная «галочка» — признак того, что

Библиотека СПДС-обозначений

библиотека подключена. «Галочкой» помечается также название команды

Подключить

в меню

Менеджера.

Произведите двойной щелчок мыши на названии библиотеки в списке.

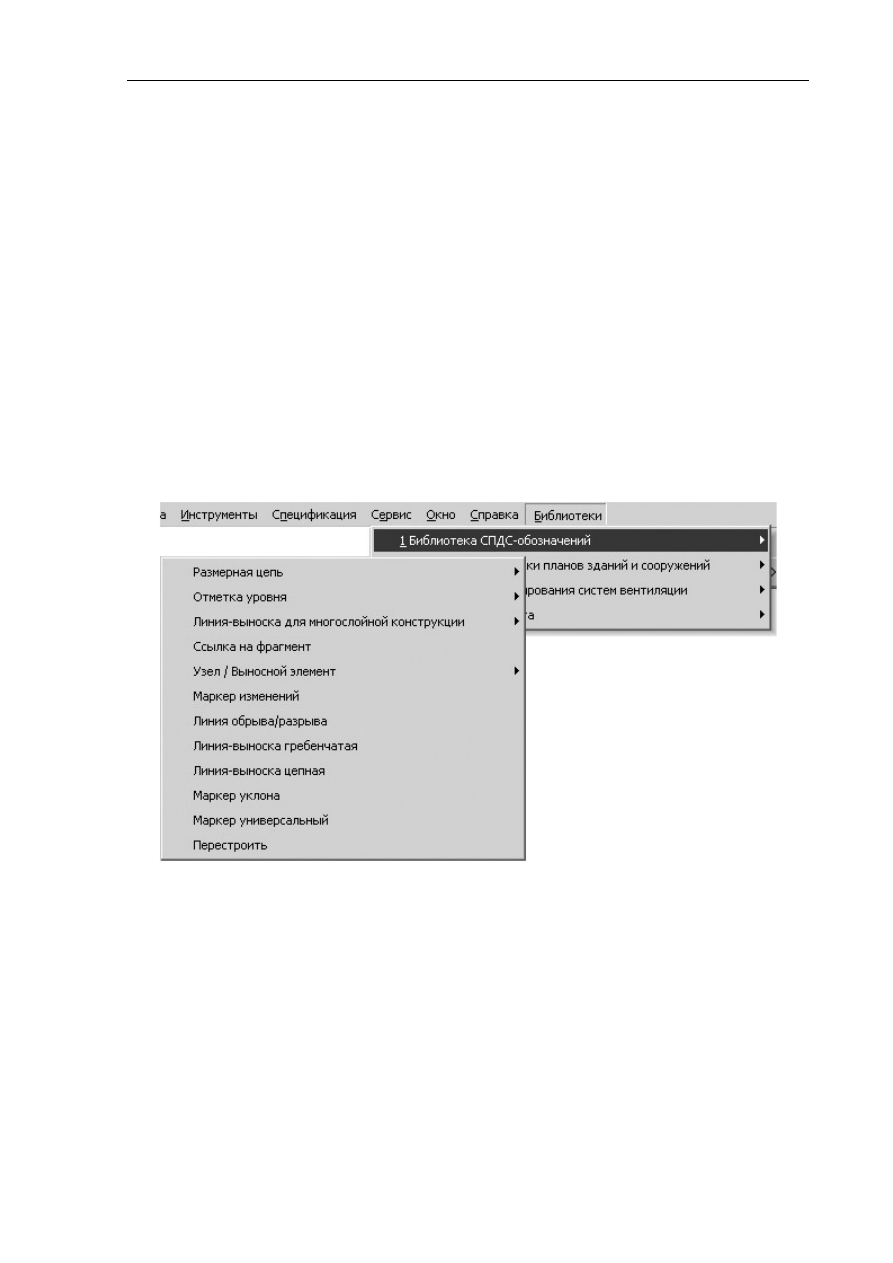

Библиотека запустится в установленном режиме. Название библиотеки появится в разделе меню

Библиотеки

1.6 Отключение библиотеки

Система КОМПАС позволяет подключить и использовать в работе несколько прикладных библиотек.
Однако следует помнить, что каждое подключение библиотеки приводит к уменьшению свободных
системных ресурсов. Поэтому, если ранее подключенная прикладная библиотека больше не требуется
для работы, ее рекомендуется отключить.

Для отключения библиотеки выполните следующие действия.
1.

Вызовите из меню

Сервис

команду

Менеджер библиотек…

В окне Менеджера укажите библиотеку, которую нужно отключить, и отожмите кнопку

Подключить

. Из поля рядом с названием библиотеки исчезнет «галочка». Одновременно исчезнет

название библиотеки из нижней части меню

Сервис

1.7 Формирование состава пользовательской панели

При частом использовании библиотеки для быстрого доступа к ее командам рекомендуется создать
пользовательскую панель.
Формирование пользовательской панели возможно только при подключенной библиотеке.
Для создания пользовательской панели выполните следующие действия.
1.

Вызовите из меню

Сервис

команду

Настройка системы…

В появившемся диалоге настройки параметров системы перейдите на вкладку

Панели

инструментов

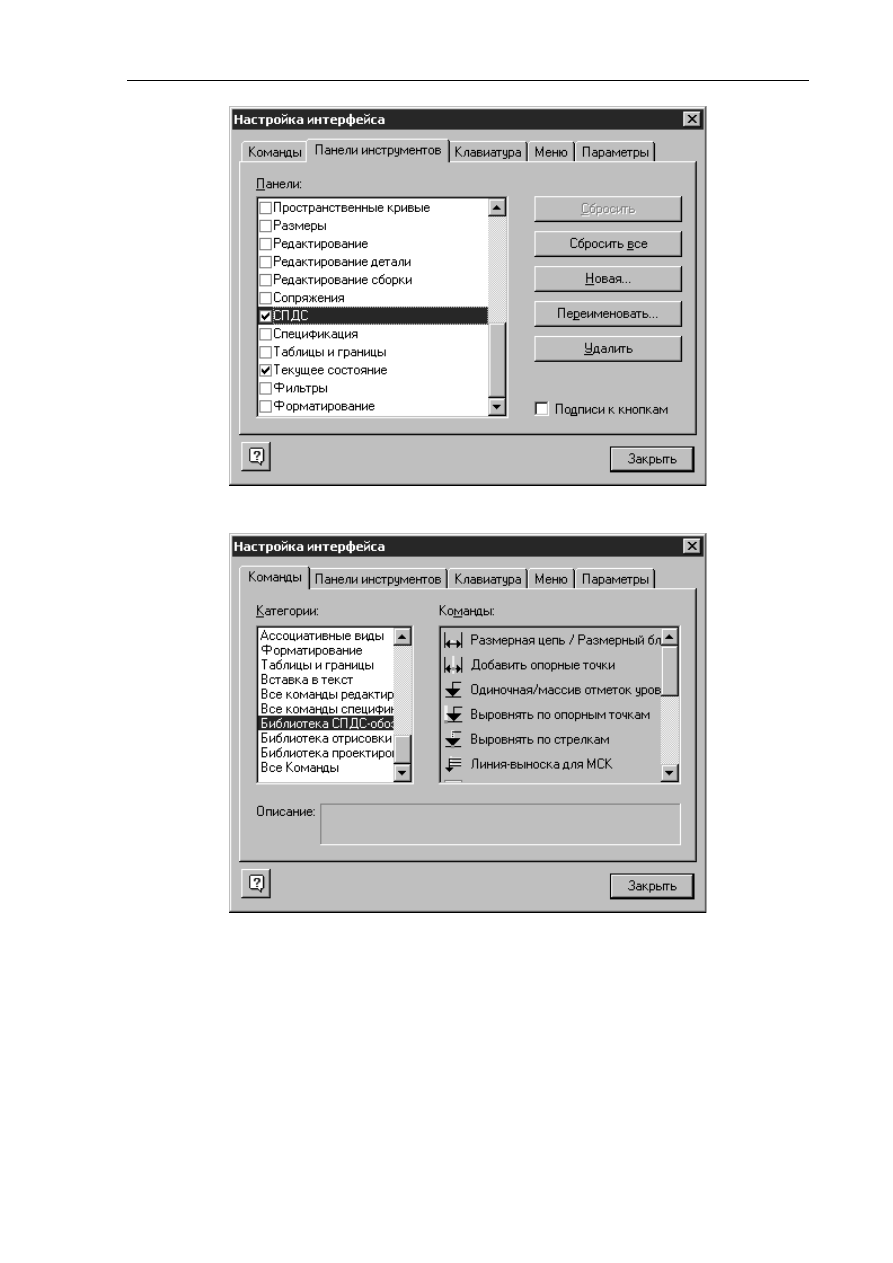

(Рис. 1 -1) и нажмите кнопку

Новая...

Появится диалог

Название панели

инструментов

Введите название новой панели и нажмите кнопку

Применить

. На экране появится новая панель.

Перейдите на вкладку

Команды

(Рис. 1 -2).

В списке

Категории

выберите название библиотеки. При этом в списке

Команды

появятся

команды данной библиотеки.

Выделите нужную команду мышью. Нажав и удерживая левую кнопку мыши, перетащите значок
команды на панель инструментов, где отпустите кнопку мыши. Значок команды будет скопирован
на панель инструментов. Последовательно скопируйте на панель инструментов все необходимые
вам команды.

Закройте диалог

Настройка

интерфейса кнопкой

Закрыть

Разместите панель инструментов на экране таким образом, чтобы работать было удобно (при
приближении панели к краю экрана, она «прилипает» к нему и занимает минимум места). При
использовании нескольких пользовательских панелей их можно сгруппировать. Для этого нужно
завести новую панель над уже «закрепленной» у края окна. В результате панели будут
сгруппированы, а над панелями появятся кнопки переключения между ними — для отображения
нужной панели необходимо нажать соответствующую кнопку.

Библиотека СПДС-обозначений

Если установлен режим

диалога

, на экране находится диалоговое окно, в левой части которого

отображается список команд текущей библиотеки. Команды могут быть сгруппированы по разделам. В
правой части диалога отображаются слайды, облегчающие поиск нужной команды.
Чтобы вернуться к обычной работе с системой, необходимо обязательно завершить диалог библиотеки.
В режиме

окна

структура библиотеки отображается в стандартном окне Windows. Вы можете изменять

размер окна библиотеки, а также сворачивать (минимизировать) его, оставляя на экране только
пиктограмму. Основное преимущество режима окна состоит в том, что, в отличие от режимов меню и
диалога, библиотека и основная система работают одновременно. Можно динамически переходить от
основных команд системы к функциям библиотеки и наоборот.
В режиме

панели

структура библиотеки представлена в нескольких окнах, собранных на единой панели.

Вы можете изменять размер панели или любого окна на ней, а также сворачивать (минимизировать)
панель, оставляя на экране только пиктограмму. Преимущество режима панели состоит в возможности
просмотра слайдов, соответствующих командам библиотеки. Как и в режиме окна, библиотека и
основная система работают одновременно.

1.8.1.1 Работа с прикладной библиотекой в режиме меню

В этом режиме структура библиотеки отображается в виде стандартного иерархического меню.
Название библиотеки отображается в виде команды в разделе меню

Библиотеки

(Рис. 1 -3). При вызове

этой команды раскрывается вложенное меню, содержащее функции библиотеки в виде команд (они
могут быть сгруппированы по разделам).
Для запуска функции на исполнение выберите из меню

Библиотеки

команду с именем нужной функции.

Рис. 1-3. Вид библиотеки в режиме меню

1.8.1.2 Работа с прикладной библиотекой в режиме диалога

В левой части диалога (Рис. 1 -4) отображается список команд текущей библиотеки, которые могут быть
сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела, установите курсор на
значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом
символе (после разворачивания раздела он отображается как минус) приведет к сворачиванию
содержания раздела.
В правой части диалога отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите кнопку

ОК

Можно также дважды щелкнуть левой кнопкой мыши на названии команды.
Чтобы изменить режим работы с библиотекой, нажмите кнопку

Режим

Вы можете отключить текущую библиотеку от системы, нажав кнопку

Отключить

Для завершения диалога работы с библиотекой без запуска какой-либо команды нажмите кнопку

Отмена

Библиотека СПДС-обозначений

Рис. 1-4. Вид библиотеки в режиме диалога

1.8.1.3 Работа с прикладной библиотекой в режиме окна

Работа с библиотекой в режиме

окна

ведется как со стандартным окном Windows. Вы можете изменять

размер   окна   библиотеки,   а   также   сворачивать   (минимизировать)   его,   оставляя   на   экране   только
пиктограмму.
В левой части окна (Рис.  1 -5) отображается список команд текущей библиотеки, которые могут быть
сгруппированы по разделам. Чтобы развернуть содержание какого-либо раздела, установите курсор на
значке плюса рядом с заголовком раздела и щелкните левой кнопкой мыши. Повторный щелчок на этом
символе   (после   разворачивания   раздела   он   отображается   как   минус)   приведет   к   сворачиванию
содержания раздела.
В правой части окна отображаются слайды, облегчающие поиск нужной команды.
Для запуска библиотечной команды на исполнение выберите ее название в списке и нажмите клавишу
<Enter>. Можно также дважды щелкнуть левой кнопкой мыши на названии команды.
Для закрытия окна библиотеки дважды щелкните левой кнопкой мыши на кнопке системного меню в
левом верхнем углу окна.

Рис. 1-5. Вид библиотеки в режиме окна

1.8.1.4 Работа с прикладной библиотекой в режиме панели

Панель библиотеки располагается на вкладке

Менеджера библиотек

. В верхней части панели

библиотеки (Рис. 1 -6) под строкой заголовка расположена строка меню. В ней отображаются названия
страниц меню команд. Команды работы с библиотекой находятся в контекстном меню вкладки.
На панели библиотеки может располагаться несколько окон. В одном из них показана структура (список
разделов) библиотеки. В другом — список названий команд и набор слайдов (значков), которые
соответствуют пунктам выделенного в списке раздела библиотеки. Третье окно служит для просмотра
слайда, выделенного в списке команд. Вы можете изменять размер панели или любого окна на ней.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 24
