Комплекс «Корпоративный справочник Стандартные изделия» (далее Справочник) основан на
международном стандарте ISO 13584 (PartLib), определяющим порядок электронного описания типовых
компонентов. Комплекс предназначен для создания единой информационной среды при разработке,
производстве и эксплуатации изделия, что позволяет:



снизить затраты ресурсов, необходимых для сопровождения жизненного цикла изделия;



ускорить подготовку производства изделий;



облегчить доступ к справочной информации, необходимой различным подразделениям
предприятий, а также ее оперативное обновление;



повысить качество изготавливаемой продукции.

Эти преимущества достигаются за счет интеграции данных и снижения затрат на передачу данных
между задачами, относящимися к смежным областям.
Комплекс как библиотека типовых компонентов, может использоваться для решения следующих задач:



информационная поддержка процесса конструкторской и технологической подготовки
производства;



ведение учета запасных частей изделия на этапе эксплуатации;



предоставление информации о товарах и услугах предприятия на этапе маркетинга.

1.2 О структуре комплекса «Стандартные изделия»

Справочник состоит из следующих модулей:



«ЛОЦМАН:Дизайнер» предназначен для наполнения и редактирования библиотек стандартных
изделий. Библиотеки представляют собой базы данных с объектно-ориентированным описанием
семейств стандартных изделий и файлы методов и иллюстраций.



«Стандартные изделия, клиент» - пользовательская часть системы, в которой выбираются
конкретные изделия для применения. Программа запускается из инструмента и отображает
информацию, применимую в нем.



«Стандартные изделия, сервер» обеспечивает для клиентских мест доступ к базам данных,
получение данных на выбранный экземпляр изделия и передачу необходимых файлов с сервера.

1.3 Запуск модуля «Стандартные изделия, клиент» из инструмента

Возможность работы с тем или иным инструментом определяется наличием специальных библиотек
(плагинов) в поставке модуля с расширением

*.dll

. В зависимости от инструмента для запуска модуля

нужно сделать следующее:



В КОМПАС-3D подключение библиотеки производится автоматически при установке модуля.
Команда запуска модуля находится в меню

Библиотеки

Замечание.

Начиная с 7-ой версии Компас-3D подключением Справочника нельзя управлять из

Менеджера библиотек.



В SolidWorks перед запуском нужно подключить библиотеку. Для этого нужно запустить команду

Инструменты — Добавления

и в одноименном диалоге поставить галочку у строки с названием

Справочника. Для запуска модуля нужно запустить команду

Ascon PartLib — New Part



В Unigraphics перед запуском нужно добавить в файл

\UGII\menus\custom_dirs.dat

строку с путем к

папке с библиотекой ASCONPARTLIB, которая создается автоматически при установке модуля.
Например:

С:\Program Files\UGS\NX 3.0\ASCONPARTLIB

. Команда запуска модуля находится в

меню

Инструменты

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент

1.4 Как получить справку во время работы

Для получения справки в процессе работы необходимо нажать клавишу <F1>. Справка откроется на
разделе, соответствующем активному элементу интерфейса.

2 Интерфейс программы «Стандартные изделия, клиент»

«Стандартные изделия, клиент» — стандартное приложение Windows. После запуска программы на
экране появляется главное окно (Рис. 2 –1), которое включает в себя следующие элементы:



Строку заголовка, в которой отображается путь текущего элемента и его имя.



Панель меню.



Панель инструментов.



В левой части рабочего окна — окно

Навигатор



В правой части — окно

Свойства объекта

2.1 Панель меню

Панель меню включает следующие разделы с командами:



Файл



Закрыть

— завершает работу Справочника.



Сервис



Применить

— запускает применение изделия с выбранными параметрами.



Обновить

— обновляет информацию из базы данных.



Поиск

— запускает одноименный диалог для поиска объектов (раздел 3.2).



Фильтр

— запускает диалог фильтрации объектов (раздел 3.1).



Избранное



Добавить в избранное

— открывает одноименный диалог.



Упорядочить избранное

— открывает диалог

Избранное

2.2 Кнопки панели инструментов

Панель инструментов содержит следующие кнопки:

Кнопка

Применить

— осуществляет применение объекта в инструменте при выбранных параметрах.

Кнопка

Закрыть

— осуществляет закрытие программы.

Кнопка

Обновить

— обновляет информацию из базы данных.

Кнопка

Поиск

— запускает одноименный диалог для поиска объектов (раздел 3.2).

Кнопка

Фильтр

— запускает диалог фильтрации объектов (раздел 3.1).

Кнопка

Упорядочить избранное

— открывает одноименный диалог

Избранное

Кнопка

Добавить в избранное

— открывает одноименный диалог.

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент

2.3 Окно Навигатор

В окне

Навигатор

(Рис. 2 –1) представлено содержимое базы данных в виде дерева. Объекты

распределены по пакетам с различными уровнями вложенности.
Пакеты имеют специальную пиктограмму, объекты — пиктограмму со своим изображением.

Пиктограмма пакета

Выделение объекта в дереве производится двойным щелчком мышью. При этом в правой части
появляется окно

Свойства объекта

, в котором выбираются значения параметров.

Рис. 2–1. Главное окно программы

2.4 Окно Свойства объекта

Окно

Свойства объекта

расположено в правой части главного окна (Рис. 2 –1) и предназначено для

отображения свойств выбранного объекта и выбора численных значений параметров. Окно появляется
при выборе объекта в окне

Навигатор

Окно содержит следующие элементы:



Наименование объекта

— имя текущего объекта (в верхней части окна).



Методы представления

— параметры, зависящие от контекста применения объекта, т.е.

приложения и документа из которого производится обращение к модулю «Стандартные изделия,
клиент». Например, при вызове из документа «Чертеж» системы КОМПАС-3D такими параметрами
могут быть проекция (главный вид, вид слева и т.д.) и детализация (упрощенное, стандартное или
расширенное изображение).



Опубликованные атрибуты

— вычисляемые атрибуты. В отличие от параметров объекта, выбор

которых однозначно определяет экземпляр изделия, являются зависимыми и приводятся для
справки.



Изображение объекта

— графическое представление объекта.



Параметры объекта

— таблица.

В таблице представлены параметры объекта. При этом параметры, не зависящие друг от друга,
отображаются на разных вкладках. Выбор значения параметра на одной вкладке не влияет на выбор
значений на другой вкладке.
На одной вкладке представлены взаимосвязанные параметры. Они объединены в группу, имя
которой соответствует названию вкладки. Если выбрать в списке, в верхней части таблицы,
значение одного параметра, в таблице останутся записи, содержащие только те значения остальных

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент

параметров, которые совместимы с выбранным. Для снятия ограничения необходимо выбрать в
списке звездочку.
Для выбора параметров необходимо выделить мышью строки с нужными сочетаниями значений
параметров на каждой вкладке.

Запуск применения объекта происходит при двойном щелчке по выбранной строчке на любой вкладке
или нажатием кнопки применить.

Кнопка

Применить

3 Работа с программой «Стандартные изделия, клиент»

3.1 Применение фильтров

Фильтры обеспечивают динамическую классификацию объектов, т.е. отбор из массы объектов в пакете
или нескольких пакетах группы объектов по наличию одного или нескольких признаков.
Для наложения фильтров нужно выделить пакет и запустить команду

Сервис — Фильтр

или нажать

одноименную кнопку. Если для выделенного пакета предусмотрена динамическая классификация, в
диалоге

Фильтр

(Рис. 3 –2) присутствуют соответствующие аспекты классификации.

Кнопка

Фильтр

В состав аспекта классификации входят категории. Для того чтобы отображать в окне

Навигатор

только

объекты, принадлежащие к одной из категорий, необходимо рядом с названием категории поставить
галочку. Чтобы отобразить все объекты, нужно убрать галочки у всех категорий. Наложение и снятие
фильтра происходит после нажатия кнопки

Применить

. Для закрытия окна нужно нажать кнопку

Закрыть

, при этом текущая фильтрация продолжает действовать.

Фильтры могут быть вложенными, т.е. внутри категории иметь аспекты с подкатегориями.

Рис. 3–2. Диалог

Фильтр

3.2 Поиск в Справочнике

Для поиска нужного объекта в справочнике нужно запустить команду

Сервис — Поиск

или нажать

одноименную кнопку. Откроется одноименный диалог (Рис. 3 –3).

Кнопка

Поиск

Диалог имеет следующие элементы:



Группа переключателей

Искать



В текущей папке

. Опция включена по умолчанию, если в окне

Навигатор

выделен пакет. В

нем и будет производиться поиск.



Во всех папках

. При этой опции поиск осуществляется во всех пакетах.

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент



Поле

Шаблон поиска

. В поле вводится название объекта. В названии группа символов может быть

заменена символом «*».



Кнопка

Найти

— запускает процесс поиска.



Кнопка

Закрыть

— закрывает диалог.



Таблица в нижней части окна. В ней отображаются все объекты, имена которых удовлетворяют
шаблону поиска. Для перехода к искомому объекту нужно дважды щелкнуть мышью по
соответствующей строке.

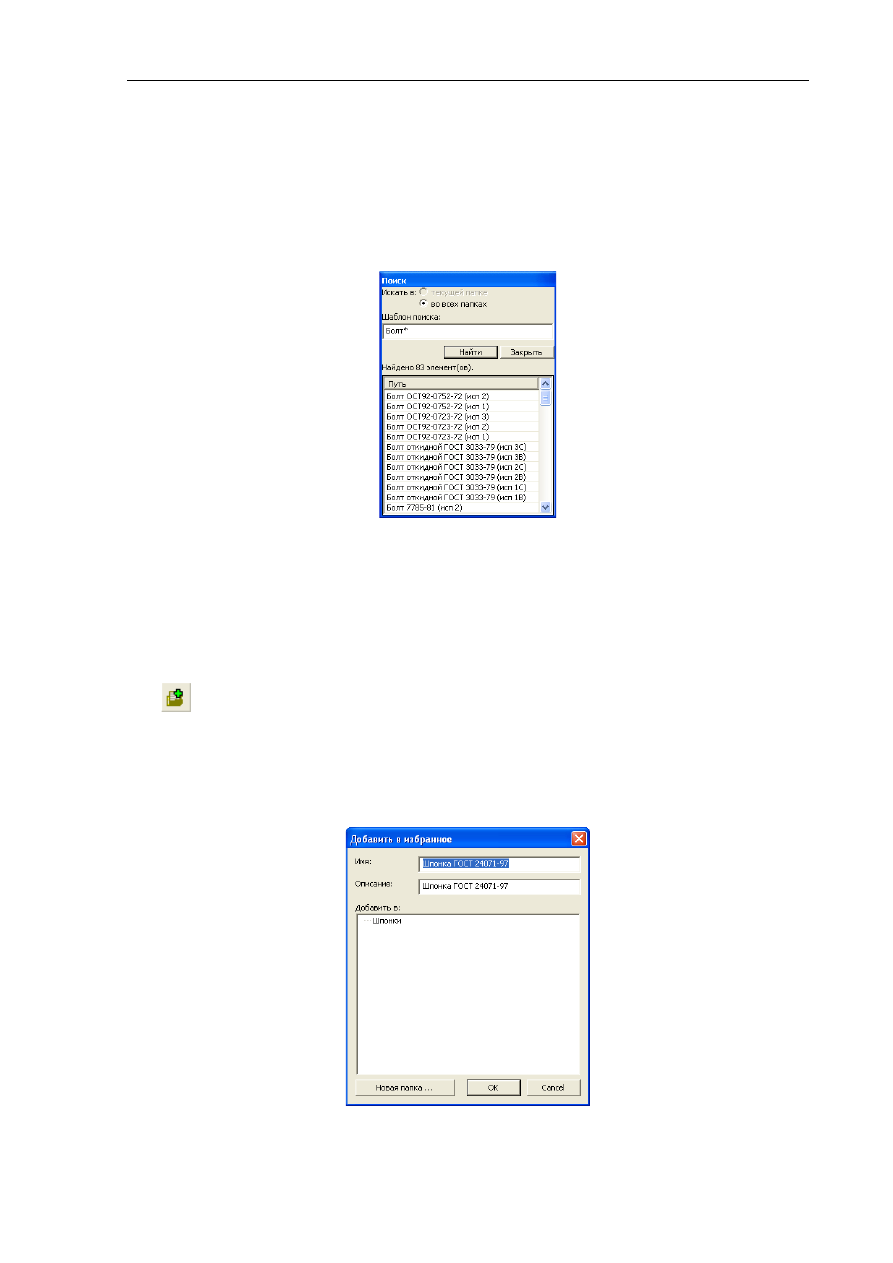

Рис. 3–3. Окно

Поиск

3.3 Избранное

Для упрощения поиска часто используемых изделий их можно поместить в избранное. Для добавления в
избранное нужно:
1.

Запустить команду

Избранное — Добавить в избранное

или нажать одноименную кнопку.

Кнопка

Добавить в избранное

В открывшемся диалоге (Рис. 3 –4) в поле

Имя

по умолчанию записано имя текущего элемента.

При необходимости дать закладке другое имя, отредактировать содержимое поля.

Выбрать папку, куда будет помещена закладка. При необходимости можно создать новую папку,
нажав кнопку

Новая папка…

Нажать кнопку

ОК

Рис. 3–4. Диалог

Добавить в избранное

Для работы с избранными элементами предназначен диалог

Избранное

. Он вызывается командой

Избранное — Упорядочить избранное

или одноименной кнопкой.

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент

Кнопка

Упорядочить избранное

Диалог имеет следующие опции:

Кнопка

Перейти

— осуществляет переход к текущему элементу. Переход может быть также

осуществлен двойным щелчком на его имени.

Кнопка

Добавить папку

— добавляет новую папку в текущую.

Кнопка

Переименовать

— позволяет изменить имя текущей папки.

Кнопка

Удалить

— удаляет выделенный элемент.

Избранные элементы можно перетаскивать из папки в папку.

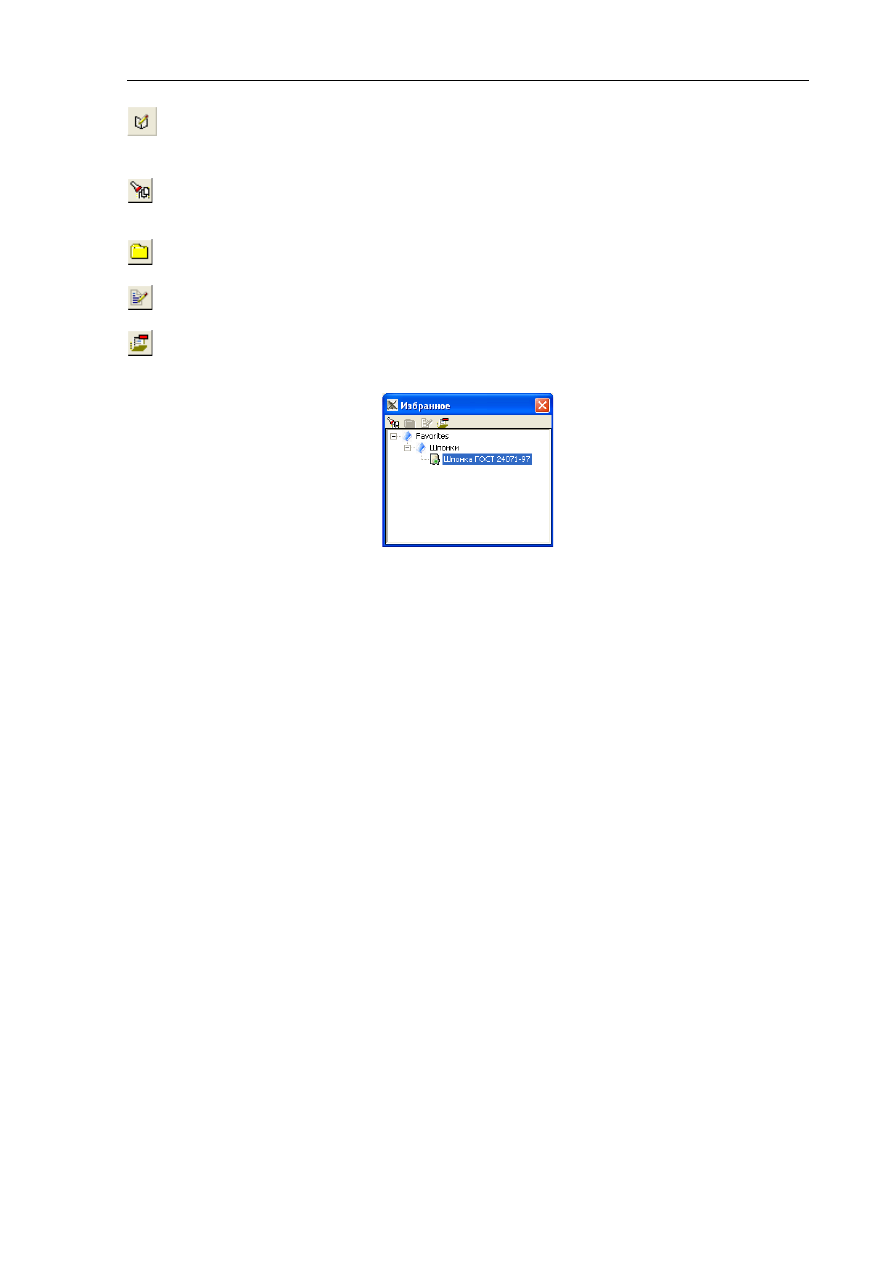

Рис. 3–5. Диалог

Избранное

3.4 Применение изделий в инструментах

Для применения изделия необходимо:
1.

Запустить программу «Стандартные изделия, клиент» из инструмента.

В окне

Навигатор

раскрыть пакет, содержащий интересующий объект. Для поиска объекта можно

использовать фильтрацию, поиск или закладки.

Выбрать объект двойным щелчком мыши.

В открывшемся окне

Свойства объекта

выбрать значения параметров и характеристик

представления и нажать кнопку

Применить

После применения объекта фокус переходит в окно вызывающей программы-инструмента.
Дальнейшие действия производятся в соответствии с правилами работы по вставке внешних
объектов в этой программе.

4 Глоссарий

Аспект классификации

— критерий отбора в динамической классификации. В результате отбора

изделие относится к одной из категорий классификации.

Динамическая классификация

— фильтрация изделий по различным критериям. Возможность

динамической классификации предполагает наличие у семейства изделий системы классификации.
Система классификации включает аспекты классификации, которые являются критериями фильтрации.
Аспекты классификации содержат категории классификации. Это группы, к которым может относиться
изделие в соответствующем аспекте классификации.

Инструмент

— программный продукт, способный принимать метод и интерпретировать его

содержимое, с целью представления этого содержимого конечному пользователю (КОМПАС-3D,
SolidWorks и т.д.)

Категория классификации

— одна из групп, к которым может быть отнесено изделие в пределах

аспекта классификации.

Метод

— специальным образом оформленный документ, содержащий описание представления изделия в

инструменте (например, параметрическая модель формата *.m3d для КОМПАС-3D).

Корпоративный справочник ЛОЦМАН:Стандартные изделия, клиент

Представление

— представление изделия в конкретном инструменте. Представление может иметь

характеристики, например проекция, детализация и т.п.

Система классификации

— набор аспектов классификации для семейства изделий.

Характеристики представления

— свойства представления изделия в инструменте. Для применения

изделия в инструменте должны быть указаны их значения. Например, для вставки изображения изделия
в чертеж нужно указать проекцию.

Компания АСКОН

Библиотека автоматизации

типовых проектов

Руководство пользователя

Апрель 2006 г.

СОДЕРЖАНИЕ

ОБЩИЕ ПОЛОЖЕНИЯ

Требования к системе

Приступая к работе

Порядок работы с типовыми проектами

Выполнение монтажной схемы

Этапы разработки типового проекта

Рекомендации по применению приложения

Термины и определения

Проект

Переменные данные

Переменная проекта

Переменный фрагмент

Глобальные переменные

Выполнение проекта

Монтажная схема

ПОРЯДОК РАБОТЫ С ПРИЛОЖЕНИЕМ

Создание комплекта типовых документов

Формирование переменных проекта

Формирование переменных фрагментов

Подключение и запуск приложения

Создание фрагмента для монтажной схемы

Администрирование проектов

Создание нового проекта

Настройка проекта

Удаление проектов

Подключение существующего проекта

Использование глобальных переменных

Использование базы данных

Выполнение проектов. Работа оператора

Выбор проекта для выполнения

Ввод значений переменных проекта

Получение результирующего комплекта документации

Выполнение монтажной схемы

Пример применения библиотеки

Дополнительные упражнения

Использование переменных фрагментов

Выполнение монтажной схемы

Общие положения

Библиотека автоматизации типовых проектов функционирует в среде чертежно-

графического редактора системы КОМПАС-3D.

Задача библиотеки – подготовка комплекта документации типовой конструкции на

основе заготовок чертежей, разработанных средствами чертежно-графического редактора.
Комплект документации формируется путем изменения размерной надписи зависимых
размеров, текстов на линиях-выносках, обозначений документов и других объектов,
имеющих в своем составе текст, а также замены одних фрагментов другими.

Требования к системе

Для работы приложения требуется система КОМПАС-3D.
Для обработки табличных документов и формирования на их основе файлов баз

данных (в формате DBF) требуется Система проектирования спецификаций.

Приступая к работе

Перед началом работы с библиотекой необходимо ознакомиться с основными

приемами работы в чертежно-графическом редакторе системы КОМПАС-3D (см.
Руководство пользователя), а также изучить настоящую инструкцию.

Порядок работы с типовыми проектами

Пользователь создает комплект типовых чертежей и спецификаций и по специальным

правилам указывает в них, в какие объекты нужно будет вводить переменные данные и
какие фрагменты в чертежах потребуется заменять другими фрагментами.

Затем пользователь вводит информацию, необходимую Библиотеке для

формирования комплектов документов:



создает список переменных,



вводит значения по умолчанию для независимых переменных,



задает формулы для расчета значения зависимых переменных,



формирует запрос к базам данных (если значения каких-либо переменных
извлекаются из базы),



указывает, какие из входящих в типовой комплект документов спецификации
необходимо экспортировать в файл формата DBF,



указывает путь к файлу глобальных переменных (если планируется
использование этого файла),



указывает переменные, значения которых извлекаются из файла глобальных
переменных,



указывает путь к файлу библиотеки фрагментов (если в чертежах используются
переменные фрагменты),



указывает путь к фрагменту для монтажной схемы (если ее составление
планируется).

Весь комплекс подготовленных таким образом данных называется

проектом

Затем пользователь вводит конкретные значения независимых переменных, указывает

каталог для размещения нового комплекта документов, если необходимо, включает
формирование текстового файла отчета и экспорт и запускает выполнение проекта.

В ходе выполнения проекта в выбранный каталог копируется комплект типовых

документов. Вычисляются значения зависимых переменных. Введенные пользователем и
вычисленные библиотекой значения переменных (как числовые, так и текстовые)
размещаются в соответствующих местах вновь созданных типовых документов. На место
переменных фрагментов подставляются фрагменты, определенные пользователем.

В результате получается комплект документов, содержащих вместо переменных

данных конкретные значения, тексты и изображения, отражающие параметры и
конфигурацию определенного типового изделия.

Выполнение однажды сформированного проекта можно запускать неоднократно,

каждый раз задавая новые значения переменных и получая соответствующий комплект
документов.

Выполнение монтажной схемы

Иногда изображения нескольких изделий, разработанных по типовым проектам,

должны быть собраны в одном графическом документе. Этот документ называется
монтажной схемой.

Библиотека автоматизации типовых проектов позволяет последовательно запускать

процесс выполнения нескольких проектов и после выполнения каждого из них задавать в
текущей   монтажной   схеме   положение   параметрического   фрагмента,   соответствующего
этому   проекту.   При   задании   значений   внешних   числовых   переменных   проекта
пользователь может не только вводить их с клавиатуры или выбирать из списка, но и
указывать прямо в монтажной схеме расстояния, отвечающие переменным. Кроме того,
при   последовательном   выполнении   нескольких   проектов   достаточно   только   один   раз
ввести значения переменных, встречающихся в нескольких проектах.

Такой режим выполнения типовых проектов называется

выполнением монтажной

схемы

Его характерным примером является выполнение монтажной схемы витража,

состоящего из типовых дверей, окон и фрамуг.

Этапы разработки типового проекта

Подготовка базового комплекта документов

средствами чертежно-графического

редактора системы КОМПАС-3D.

Подготовка дополнительных материалов

(фрагментов для слайда и для монтажной

схемы, библиотеки фрагментов, файла глобальных переменных), если планируется их
использование.

Настройка типового проекта

(в том числе его переменных) средствами

Менеджера

проектов

данного приложения.

Ввод конкретных значений переменных и получение комплекта документов

имеющих в своем составе введенные значения переменных и полностью готовых для
использования в производстве.

Работы первого, второго и третьего этапов, как правило, выполняются инженером,

хорошо знакомым с порядком работы в чертежно-графическом редакторе и правилами
пользования библиотекой автоматизации типовых проектов.

Работы третьего этапа могут производиться оператором, знакомым с выполнением

проектов в библиотеке и порядком печати КОМПАС-документов.

Рекомендации по применению приложения

Область применения приложения определяется принципами его работы с

графическими документами.

Приложение обрабатывает текстовые составляющие графических объектов и

вставляет   в   указанные   места   необходимые   фрагменты.  Перестроение   графических
объектов чертежа при этом не происходит. Поэтому применение сформированных таким
способом   документов   в   дальнейшем   проектировании   может   вызвать   определенные
затруднения:   несмотря   на   правильность   рассчитанных   размеров   изделия,   невозможно
использовать его изображение для внесения, например, в сборочный чертеж, так как это
изображение не соответствует реальным размерам

Таким образом, приложение можно рекомендовать для создания комплекта

документации, которая в дальнейшем выводится на твердый носитель и передается в
производство, для которого основными исполнительными и контрольными параметрами
являются значения размеров.

Помимо разработки основной конструкторской документации, приложение можно

рекомендовать для составления различных табличных документов (спецификаций,
ведомостей и перечней), требующих связанных расчетов.

Применение приложения наиболее эффективно при наличии в проекте большого

количества зависимых (вычисляемых) размеров.

Термины и определения

Проект

Для того чтобы библиотека могла автоматически формировать комплекты типовой

документации,   подставляя   в   них   введенные   пользователем   и   вычисленные   значения
переменных и заменяя переменные фрагменты заданными пользователем фрагментами,
требуется   вначале   указать,   какие   документы   являются   типовыми,   в   какие   их   объекты
(размеры,   линии-выноски,   таблицы   и   т.д.)   и   по   каким   правилам   должны   вводиться
переменные   данные,   какие   фрагменты   подлежат   замене   и   каким   образом   следует
выбирать фрагменты для подстановки.

Под

проектом

понимается весь комплекс предварительно вводимых сведений о

комплекте типовых документов (перечень типовых чертежей и спецификаций и описание
правил, по которым требуется вносить переменные текстовые данные в эти документы).

Чтобы не вводить эти сведения каждый раз перед созданием комплекта типовой

документации с новыми значениями переменных, проект сохраняют в отдельном файле
*.lpr.

Перед созданием нового комплекта типовых документов библиотеке достаточно

указать, какому проекту они будут соответствовать. Информация из файла проекта будет
считана библиотекой, благодаря чему будет запрошен ввод переменных, описанных в
этом проекте, а новые документы будут созданы по прототипам, определенным в этом
проекте.

Переменные данные

Назначение библиотеки — замена определенных текстов, чисел и изображений в

типовых чертежах заданными пользователем текстами, числами и изображениями.

Именно эти изменяемые объекты называются переменными данными.

Они разделяются на

переменные проекта

(переменные тексты и переменные

числовые значения) и

переменные фрагменты

Переменная проекта

Переменная проекта —

число или текст, содержащиеся в типовом документе

проекта и принимающие различные значения при формировании разных комплектов
документов на основе типового комплекта.

Переменными проекта могут быть
- значения размеров,
- тексты

на чертеже,
в ячейке таблицы или основной надписи,
в ячейке спецификации,

- текстовые части

обозначения шероховатости,
обозначения базы,
допуска формы,
знака клеймения
знака маркировки,
стрелки взгляда,
линии разреза/сечения,
линии-выноски.

Буквенное обозначение каждой переменной, обрамленное символами # (например,

#A#,   или   #Mass#,   или   #Y_2#),   вводится   в   текст   объекта   на   чертеже   и   в   таблицу
переменных   в   диалоге   настройки   проекта.   В   таблице   для   каждой   переменной   можно
указать   тип   значения   (строка   текста,   выражение,   целое   или   вещественное   число   или
запрос   к   базе   данных)   и   способ   его   определения   (ввод   значения   пользователем,
вычисление в зависимости от значений других переменных, извлечение из базы данных).

Переменный фрагмент

Переменный фрагмент — фрагмент, содержащийся в типовом документе проекта. На

место этого фрагмента при формировании нового комплекта документов подставляется
другой фрагмент, выбранный из определенной библиотеки.

Базовая точка вновь вставленного фрагмента располагается точно на месте базовой

точки переменного фрагмента в типовом документе. Кроме того, вставленный фрагмент
имеет такой же масштаб и угол поворота, как и переменный фрагмент.

То, какой фрагмент из библиотеки должен быть подставлен, зависит от значения

специальной переменной. Это значение может быть задано пользователем перед
выполнением проекта, а может быть вычислено Библиотекой.

При формировании разных комплектов документов переменные фрагменты могут

заменяться разыми библиотечными фрагментами. Благодаря этому с помощью
переменных фрагментов можно создавать комплекты документов, графические
изображения в которых частично различаются.

Замечание. Переменные проекта в переменных фрагментах использоваться не могут.

содержание .. 20 21 22 23 ..
