Аскон КОМПАС-3D. Руководство по библиотекам

Глава 4. Построение внешнего контура

наружного диаметра шлицев ближайшее к диаметру вала активной ступени. При несов!
падении диаметров программа заменит диаметр ступени на тот, который вы задали для
шлицев.

1. Определите

Способ центрирования шлицев

—

выберите один из вариантов в группе

Способ

центрирования

2. Укажите

Серию шлицев

— выберите один из

вариантов в группе

Серия шлицев

3. В зависимости от выбранных способа центри!

рования и серии будет меняться слайд с изоб!
ражением шлицев. Если шлицы могут иметь
исполнения, в правом верхнем углу слайда
появится изображение стрелки. Чтобы вы!
брать другое исполнение, щелкните мышью в
поле слайда.

4. Определите, где будет

Выход фрезы

— слева или справа от торца проектируемой ступе!

ни.

5. Введите значения

Длины шлицев

(по умолчанию она принимается равной длине конс!

труируемой ступени) и

Диаметра фрезы

. При вводе значений возможен вызов калькуля!

тора (см. раздел 2.6 на с. 30).

6. Нажмите на панели инструментов кнопку

Перестроить

, чтобы увидеть результаты пос!

троения, не закрывая окно ввода параметров.

7. После ввода параметров нажмите на панели инструментов кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку

Отмена

или клавишу

<Esc>

Для внешних прямобочных шлицев можно построить дополнительный элемент

Про

филь шлицев

Профиль внешних прямобочных шлицев

Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент

Шлицы прямобочные

и нажмите кнопку

Дополнительные элементы ступеней

на

инструментальной панели внешнего контура. В раскрывшемся меню выберите строку

Профиль шлицев

и щелкните левой клавишей мыши. На экране появится окно

Про

филь внешних прямобочных шлицев

(рис. 4.18).

1. Выберите из стандартного ряда

Масштаб

изображения профиля шлица на чертеже. Что!

бы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольником.

2. Включите опции

Штриховка

Размеры

, чтобы показать эти атрибуты на изображении

профиля.

Рис. 4.17.

Часть II.

Построение вала

Включите опцию

Термообработка

, чтобы обоз!

начить на чертеже поверхность, которая будет
подвергаться термообработке.

Нажмите кнопку

Применить

, чтобы увидеть ре!

зультаты построения, не закрывая окно ввода па!
раметров.

Нажмите кнопку

Для выхода из диалога без сохранения внесенных из!
менений нажмите кнопку

Отмена

или клавишу

<Esc>

Шлицы эвольвентные

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шлицы

. Откроется до!

полнительное меню с различными типами шлицев. Укажите тип

Шлицы эвольвентные

и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!
да параметров шлицев (рис. 4.19).

В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).

1. В поле

Шлицы

приводится обозначение шли!

цев, соответствующих диаметру активной сту!
пени вала и выбранной серии. Вы можете вы!
брать шлицы из списка, который откроется
при нажатии кнопки с черным треугольником.
Рекомендуется выбирать значение наружного
диаметра шлицев ближайшее к диаметру вала
активной ступени. При несовпадении диамет!
ров программа заменит диаметр ступени на
тот, который вы задали для шлицев.

2. Определите

Способ центрирования шлицев

—

выберите один из вариантов в группе

Способ

центрирования

3. Определите, где будет

Выход фрезы

— слева или справа от торца проектируемой ступе!

ни.

4. Введите значения

Длины шлицев

(по умолчанию она принимается равной длине конс!

труируемой ступени) и

Диаметра фрезы

. При вводе значений возможен вызов калькуля!

тора (см. раздел 2.6 на с. 30).

5. Нажмите на панели инструментов кнопку

Перестроить

, чтобы увидеть результаты пос!

троения, не закрывая окно ввода параметров.

6. После ввода параметров нажмите на панели инструментов кнопку

Рис. 4.18.

Рис. 4.19.

Глава 4. Построение внешнего контура

Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку

Отмена

или клавишу

<Esc>

Для внешних эвольвентных шлицев можно построить дополнительный элемент

Про

филь шлицев

. Это делается так же, как для внешних прямобочных шлицев (см.

раздел «Профиль внешних прямобочных шлицев» на с. 49).

Шлицы треугольные

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шлицы

. Откроется до!

полнительное меню с различными типами шлицев. Укажите тип

Шлицы треугольные

и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!
да параметров шлицев (рис. 4.20).

В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд уп!
равления изображением проектируемого эле!
мента (см. табл. 2.7 на стр. 31).

1. В поле

Шлицы

приводится обозначение шли!

цев, соответствующих диаметру активной сту!
пени вала и указанной серии. Вы можете вы!
брать шлицы из списка, который откроется
при нажатии кнопки с черным треугольником.
Рекомендуется выбирать значение наружного
диаметра шлицев ближайшее к диаметру вала
активной ступени.

При несовпадении диаметров программа заменит диаметр ступени на тот, который вы
задали для шлицев.

2. Определите, где будет

Выход фрезы

— слева или справа от торца проектируемой ступе!

ни.

3. Введите значения

Длины шлицев

(по умолчанию она принимается равной длине конс!

труируемой ступени) и

Диаметра фрезы

. При вводе значений возможен вызов калькуля!

тора (см. раздел 2.6 на с. 30).

4. Нажмите на панели инструментов кнопку

Перестроить

, чтобы увидеть результаты пос!

троения, не закрывая окно ввода параметров.

5. После ввода параметров нажмите на панели инструментов кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку

Отмена

или клавишу

<Esc>

Расчет шлицевого соединения

Вы можете рассчитать на прочность и износостойкость шлицы, которые являются конс!
труктивным элементом модели

КОМПАСSHAFT 2D V6

. Расчет выполняется посредством

специализированного модуля, являющегося частью системы

КОМПАСSHAFT 2D V6.

Рис. 4.20.

Часть II.

Построение вала

По результатам расчета формируется отчет в формате

FastReport

. Готовый отчет может

быть распечатан, отредактирован, сохранен в файле формата

frf

Вы можете вызвать модуль расчета шлицевого соединения из окон, в которых задаются
параметры шлицев, при помощи кнопки с изображением калькулятора.

После загрузки модуля на
экране появится окно

Расчет шлицевого со
единения

(рис. 4.21).

Чтобы приступить к вводу
исходных данных, нажми!
те кнопку

Проверочный

расчет

Раскроется окно, предназначенное для ввода данных (рис. 4.22). Оно содержит две
вкладки —

Страница 1

Страница 2

На вкладке

Страница 1

для

рассматриваемых шлицев по!
казаны:

▼

Серия

(для прямобочных

шлицев);

▼

Условное обозначение

;

▼

Рабочая длина

шлицевого

соединения.

Эти данные считываются из
списка параметров модели

КОМПАСSHAFT 2D V6

1. Если элемент механической передачи, нагружающий шлицы, сделан заодно с валом, в

списке параметров для расчета будут указаны характеристики зубчатого зацепления:

▼

Диаметр начальной окружности

;

▼

Угол зацепления

;

Расчету подлежат только шлицы, передающие крутящий момент от элемента механичес!
кой передачи.

Рис. 4.21.

Рис. 4.22.

Глава 4. Построение внешнего контура

▼

Угол наклона зубьев

Если эти параметры отсутствуют, их необходимо ввести вручную.

2. Выберите схему расположения зубчатого венца. Для этого нажмите кнопку с изображе!

нием книги, введите в открывшемся окне номер нужного варианта (рис. 4.23) и нажмите
кнопку

Да

Введите

Величину смещения зубча

того венца

. На схеме эта величина

обозначена буквой

Укажите величину

Коэффициента,

учитывающего погрешность изго
товления соединения

. Для этого

нажмите кнопку с черным треу!
гольником и выберите коэффици!
ент из предлагаемого списка.

Для продолжения ввода данных и
расчета раскройте вкладку

Стра

ница 2

(рис. 4.24).

Панель инструментов,
расположенная в левой
части вкладки, содержит
кнопки вызова команд
управления расчетом
(табл. 4.1).

При расчете шлицев берется нагрузка от зубчатого колеса с внешними зубьями, распо!
ложенного ближе к правому краю модели

КОМПАСSHAFT 2D V6

Рис. 4.23.

Рис. 4.24.

Табл. 4.1. Команды управления расчетом шлицев

Команда

Описание команды

Расчет

Команда предназначена для запуска проверочного расчета шлицев
с указанными параметрами.

Часть II.

Построение вала

6. Выберите из предлагаемых списков:

▼

Режим работы соединения

;

▼

Коэффициент, учитывающий условия смазки соединения

;

▼

Коэффициент, учитывающий условия осевого закрепления ступицы зубчатого колеса на
валу

7. Марка материала, из которого изготовлены шлицы, и его характеристики считываются

из списка параметров модели

КОМПАСSHAFT 2D V6

. Если данные параметры отсутству!

ют, их необходимо ввести вручную.

8. Введите при помощи клавиатуры:

▼

величину

Расчетной нагрузки на шлицы

;

▼

Частоту вращения вала

;

▼

Базовый ресурс работы соединения

Базовый ресурс можно вводить в часах или в циклах. Укажите единицу измерения, вы!
брав ее из списка.

9. После ввода данных нажмите на панели инструментов кнопку

Расчет

При отсутствии значения какой!либо запрашиваемой величины расчет выполняться не
будет. В этом случае необходимо ввести недостающие данные и вновь запустить расчет.

Если введенных данных достаточно для расчета, на экране появится окно

Отчет

. Оно

предназначено для просмотра и редактирования отчета, сформированного в результате
расчета шлицевого соединения.

Управление отчетом осуществляется при помощи кнопок, вынесенных на панель инстру!
ментов окна

Отчет

(табл. 4.2).

Просмотр
результатов
расчета

Команда предназначена для вывода на экран результатов расчета в
виде отчета, выполненного в

FastReport

. Из окна отчета возможен

вывод результатов на принтер.

Возврат
в главное окно

Команда предназначена для перехода к стартовому окну модуля.

Закончить
расчеты

После вызова этой команды модуль расчета шлицев заканчивает
свою работу.

Табл. 4.2. Команды управления отчетом

Команда

Описание команды

Редактировать
отчет

Предназначена для перехода в режим редактирования отчета.
После выбора этой кнопки (или двойного щелчка мышью в поле
чертежа) текущая страница готового отчета будет открыта в

FastReport

. Используя общие правила работы с дизайнером

отчетов, внесите изменения в документ.

Табл. 4.1. Команды управления расчетом шлицев

Команда

Описание команды

Глава 4. Построение внешнего контура

Сохранить
отчет

При помощи этой команды можно сохранить готовый отчет в
файле формата

frp

(FastReport).

Нажмите кнопку

Сохранить

. Откроется окно стандартного

диалога Windows. В этом окне выберите формат, укажите имя
файла и нажмите кнопку

Сохранить

Открыть
отчет

При помощи этой команды можно открыть файл формата

frp

содержащий отчет

FastReport.

Нажмите кнопку

Открыть

. На экране появится окно

стандартного диалога Windows. Укажите файл с отчетом и
нажмите кнопку

Открыть

Печать

Нажмите эту кнопку, чтобы распечатать готовый отчет.

Страница
целиком

Нажмите эту кнопку, чтобы страница отчета заняла всю высоту
окна просмотра.

По ширине
страницы

Нажмите эту кнопку, чтобы страница отчета заняла всю ширину
окна просмотра.

Страница 100%

Нажмите эту кнопку, чтобы отчет отображался в окне
просмотра в масштабе 1:1.

Перейти к
первой странице

Нажмите эту кнопку, чтобы перейти к первой странице отчета.

Перейти к
предыдущей
странице

Нажмите эту кнопку, чтобы перейти к предыдущей странице
отчета.

Перейти к
следующей
странице

Нажмите эту кнопку, чтобы перейти к следующей странице
отчета.

Перейти к
последней
странице

Нажмите эту кнопку, чтобы перейти к последней странице
отчета.

Табл. 4.2. Команды управления отчетом

Команда

Описание команды

Часть II.

Построение вала

4.2.4.

Шпоночные пазы

На цилиндрической ступени внешнего контура модели

КОМПАСSHAFT 2D V6

могут быть

построены шпоночные пазы следующих типов:

▼

Шпоночный паз под призматическую шпонку

;

▼

Шпоночный паз под призматическую высокую шпонку

;

▼

Шпоночный паз под сегментную шпонку (передача крутящего момента)

;

▼

Шпоночный паз под сегментную шпонку (фиксация элементов)

Шпоночный паз под призматическую шпонку

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шпоночные пазы

Откроется дополнительное меню с различны!
ми типами пазов. Укажите тип паза

Под при

зматическую шпонку ГОСТ 2336078

щелкните левой клавишей мыши. На экране
появится окно, предназначенное для ввода па!
раметров шпонки и шпоночного паза
(рис. 4.26).

В поле

Шпонка

автоматически указыва!

ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени вала. Вы можете выбрать
другую шпонку из списка, который откро!
ется при нажатии кнопки с черным треу!
гольником.

Введите значение в поле

Длина паза

3. Определите торец ступени, относительно которого будет базироваться шпонка.

Масштаб

Команда предназначена для ввода масштаба изображения
отчета.

Значение масштаба можно ввести при
помощи клавиатуры или выбрать из
предлагаемого списка. Список откроется
после того, как вы нажмете кнопку с
черным треугольником (рис. 4.25).
Используя линейку прокрутки, выберите
нужную строку и зафиксируйте значение
щелчком мыши.

Табл. 4.2. Команды управления отчетом

Команда

Описание команды

Рис. 4.25.

Рис. 4.26.

Глава 4. Построение внешнего контура

4. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными

способами:

▼

ввести значение при помощи клавиатуры;

▼

взять расстояние с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.

5. Включите опцию

Отрисовка шпонки

, чтобы отображать шпонку на чертеже.

6. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

7. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для шпоночного паза под призматическую шпонку можно построить дополнительный
элемент

Профиль шпоночного паза

Профиль шпоночного паза под призматическую шпонку

Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент

Шпоночный паз

под призматическую шпонку и нажмите кнопку

Дополнительные

элементы ступеней

на инструментальной панели внешнего контура. В раскрывшемся

меню выберите строку

Профиль шпоночного паза

и щелкните левой клавишей мыши.

На экране появится окно

Профиль шпоночного паза на валу

(рис. 4.27).

1. Укажите

Вид соединения

— выберите нужный

вариант в группе

Вид соединения

2. Выберите из стандартного ряда

Масштаб

изображения профиля шпоночного паза на
чертеже. Чтобы открыть список предлагае!
мых вариантов, нажмите кнопку с черным
треугольником.

3. Включите опции

Штриховка

Размеры

чтобы показать эти атрибуты на изображении
профиля.

4. Нажмите кнопку

Применить

, чтобы увидеть

результаты построения, не закрывая окно
ввода параметров.

5. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Рис. 4.27.

Часть II.

Построение вала

Шпоночный паз под призматическую высокую шпонку

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шпоночные пазы

. От!

кроется дополнительное меню с различными типами пазов. Укажите тип паза

Под при

зматическую высокую шпонку ГОСТ 1074879

и щелкните левой клавишей мыши.

На экране появится окно, предназначенное для ввода параметров шпонки и шпоночного
паза (рис. 4.28).

В поле

Шпонка

автоматически указыва!

Введите значение в поле

Длина паза

Определите торец ступени, относительно
которого будет базироваться шпонка.

4. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными

способами:

▼

ввести значение при помощи клавиатуры;

▼

взять расстояние с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.

5. Включите опцию

Отрисовка шпонки

, чтобы отображать шпонку на чертеже.

6. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

7. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент

Профиль шпоночного паза

. Это делается так же, как для шпоночно!

го паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под при!
зматическую шпонку» на с. 57).

Рис. 4.28.

Глава 4. Построение внешнего контура

Шпоночный паз под сегментную шпонку (передача крутящего момента)

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шпоночные пазы

. От!

кроется дополнительное меню с различными типами пазов. Укажите тип паза

Под сег

ментную шпонку ГОСТ 2407197 (передача крутящего момента)

и щелкните ле!

вой клавишей мыши. На экране появится окно, предназначенное для ввода параметров
шпонки и шпоночного паза (рис. 4.29).

В поле

Шпонка

автоматически указыва!

Определите торец ступени, относительно
которого будет базироваться шпонка.

3. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными

способами:

▼

ввести значение при помощи клавиатуры;

▼

взять расстояние с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.

4. Включите опцию

Отрисовка шпонки

, чтобы отображать шпонку на чертеже.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент

Профиль шпоночного паза

. Это делается так же, как для шпоночного паза под

призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 57).

Рис. 4.29.

Часть II.

Построение вала

Шпоночный паз под сегментную шпонку (фиксация элементов)

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шпоночные пазы

. От!

кроется дополнительное меню с различными типами пазов. Укажите тип паза

Под сег

ментную шпонку ГОСТ 2407197 (фиксация элементов)

и щелкните левой клави!

шей мыши. На экране появится окно, предназначенное для ввода параметров шпонки и
шпоночного паза (рис. 4.30).

В поле

Шпонка

автоматически указыва!

Определите торец ступени, относительно
которого будет базироваться шпонка.

3. Задайте расстояние от базового торца до шпоночного паза. Это можно сделать разными

способами:

▼

Ввести значение при помощи клавиатуры.

▼

Взять расстояние с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

;

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

;

▼

указать на чертеже точку, определяющую положение шпоночного паза относительно
базового торца.

4. Включите опцию

Отрисовка шпонки

, чтобы отображать шпонку на чертеже.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент

Профиль шпоночного паза

. Это делается так же, как для шпоночного паза под

призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 57).

Рис. 4.30.

Глава 4. Построение внешнего контура

4.2.5.

Подшипники

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду

Подшипники

. Из раскрывшего списка вновь выберите строку

Подшипники

. На

экране появится одноименное команде окно. Оно содержит две вкладки:

▼

Выбор типа подшипника

;

▼

Выбор подшипника

В левой части вкладки

Вы

бор типа подшипника

(рис. 4.31) находится спи!
сок подшипников, имею!
щихся в базе данных систе!
мы. Он оформлен в виде
классификатора. Разделы
классификатора с непус!
тым составом имеют слева
от обозначения значки «+»
или «!». Знак «!» означает,
что категории, располо!
женные ниже со смещени!
ем вправо, входят в этот
раздел. Знак «+» показыва!
ет, что состав раздела
скрыт, и для того чтобы его
увидеть, необходимо щел!
кнуть мышью на знаке «+».

Например, раздел классификатора подшипников

Подшипники роликовые

включает в

себя ряд стандартов, каждый из которых содержит несколько типов подшипников.

1. Укажите в классификаторе ГОСТ и тип подшипника. В области


появится

соответствующая иллюстрация. Ниже будет приведено наименование подшипника.

2. В области

Вариант привязки

выберите способ привязки подшипника к валу. Для этого

щелкните на слайде правой (или два раза левой) клавишей мыши. На экране появится
развернутое меню вариантов привязки (рис. 4.32).

Перемещая курсор, выберите нужный вид и щелкните на нем левой
клавишей мыши.

3. Вы можете подобрать для модели подшипники с внутренним диаметром, превышающим

диаметр активной ступени. Для этого отключите опцию

Подбор подшипников по

диаметру

Рис. 4.31.

Рис. 4.32.

Часть II.

Построение вала

4. Задайте

Расстояние от базового торца ступени до точки привязки подшипника

. Это мож!

но сделать разными способами:

▼

Ввести значение при помощи клавиатуры. При этом способе ввода можно:

▼

осуществлять перемещение между полями ввода при помощи клавиши

<Tab>

;

▼

пользоваться калькулятором (см. раздел 2.6 на с. 30).

▼

Взять значение с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение подшипника относительно ба!
зового торца.

5. Определите способ отрисовки подшипника на чертеже. Для этого выберите один из ва!

риантов в группе

Вариант отрисовки

6. Включите опцию

Зеркальная

, чтобы получить зеркальное изображение подшипника.

При включении или выключении этой опции происходит смена иллюстрации в области


7. Чтобы выбрать конкретный подшипник указанного типа, раскройте вкладку

Выбор

подшипника

(рис. 4.33) и укажите подшипник, который должен быть установлен на ак!

тивную ступень вала.

В верхней части вкладки
показано наименование
стандарта, из которого бу!
дет выбран подшипник, и
диаметр активной ступени
вала.

Для каждого подшипника
приводятся:

▼

обозначение;

▼

внутренний диаметр

;

▼

наружный диаметр

;

▼

ширина;

▼

динамическая грузопо!
дъемность

;

▼

статическая грузоподъ!
емность

Со

В нижней части вкладки для указанного подшипника отображается справочная инфор!
мация о массе подшипника, предельных оборотах при использовании пластического
смазочного материала

пред

(пласт.)

и о предельных оборотах при использовании жид!

кого смазочного материала

пред

(жидк.)

8. Нажмите кнопку

Применить

, чтобы, не закрывая окно ввода параметров, увидеть, как

будет расположен подшипник.

Рис. 4.33.

Глава 4. Построение внешнего контура

9. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

4.2.6.

Кольцевые пазы

При помощи

КОМПАСSHAFT 2D V6

вы можете построить кольцевые пазы двух типов:

▼

Тип 1

;

▼

Тип 2

Кольцевой паз. Тип 1

Выделите в дереве ступеней и элементов ту ступень, на которой должен быть построен
кольцевой паз. Нажмите кнопку

Дополнительные элементы ступеней

, расположен!

ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду

Кольцевые пазы

. Откроется дополнительное меню с различными типами

кольцевых пазов. Укажите последовательно строки

Кольцевой паз

—

Тип 1

. Щелкните

левой клавишей мыши. На экране появится окно

Кольцевой паз, тип 1

(рис. 4.34).

На вкладках

Слева

Справа

задайте параметры,

необходимые для построения пазов.

Система предложит вам значения параметров
паза, автоматически подобранные к диаметру
активной ступени. Вы можете скорректиро!
вать их разными способами:

▼

Ввести значения при помощи клавиатуры.
При этом способе можно осуществлять пере!
мещение между полями ввода при помощи
клавиши

<Tab>

и пользоваться калькулято!

ром (см. раздел 2.6 на с. 30).

▼

Взять значение диаметра с чертежа. Для этого
необходимо щелкнуть правой клавишей мы!
ши в поле ввода значения, вызвать из открыв!
шегося контекстного меню команду

Снять с

чертежа

, а затем указать на чертеже точку,

определяющую интересующий вас диаметр.

▼

Выбрать значения из базы. Для этого потребуется нажать кнопку с изображением книги,
а затем выбрать нужное значение из предлагаемого ряда и зафиксировать его нажатием
клавиши

<Enter>

или двойным щелчком мыши.

2. Вы можете построить симметричные пазы с левой и правой стороны ступени. Чтобы за!

дать одинаковые значения параметров пазов, подведите курсор к области ввода значе!
ния диаметра, ширины или радиуса и щелкните правой клавишей мыши. В открывшемся
меню выберите нужную строку:

▼

Так же, как слева

— в текущее поле будет занесено такое же значение, какое установле!

но для противоположного паза;

Рис. 4.34.

Часть II.

Построение вала

▼

Все размеры как слева

— во все поля (кроме параметров фасок) будут занесены такие

же значения, какие установлены для противоположного паза;

▼

Снять с чертежа

— в текущее поле будет занесено значение диаметра, который вы ука!

жете на чертеже, выбрав точку, принадлежащую этому диаметру.

3. Задайте параметры верхней и нижней фасок.

4. Если вы не хотите, чтобы проектируемый кольцевой паз отображался на модели, выклю!

чите опцию

Включить построение

. В этом случае нельзя будет редактировать парамет!

ры паза.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не выходя из диа!

лога.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Кольцевой паз. Тип 2

Дополнительные элементы ступеней

, расположен!

ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду

Кольцевые пазы

. Откроется дополнительное меню с различными типами

кольцевых пазов. Укажите последовательно строки

Кольцевой паз

—

Тип 2

. Щелкните

левой клавишей мыши. На экране появится окно

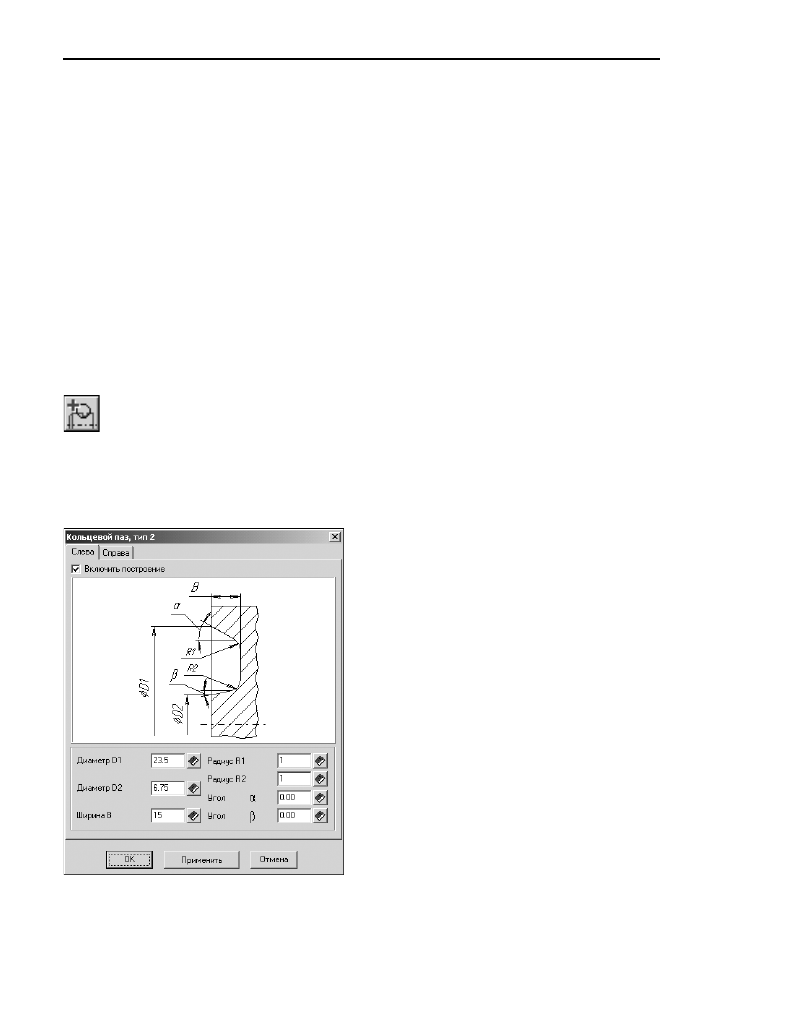

Кольцевой паз, тип 2

(рис. 4.35).

На вкладках

Слева

Справа

задайте параметры, необходимые для построения пазов.

1. Система предложит вам значения параметров

паза, автоматически подобранные к диаметру
активной ступени. Вы можете скорректиро!
вать их разными способами:

▼

<Tab>

и пользоваться калькулято!

ром (см. раздел 2.6 на с. 30).

▼

Снять с

чертежа

, а затем указать на чертеже точку,

определяющую интересующий вас диаметр.

▼

Выбрать значения из базы. Для этого потре!
буется нажать кнопку с изображением книги,
а затем выбрать нужное значение из предла!
гаемого ряда и зафиксировать его нажатием
клавиши

<Enter>

или двойным щелчком мы!

ши.

Рис. 4.35.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 4
