Аскон КОМПАС-3D. Руководство по библиотекам

Глава 3.

Создание и редактирование моделей

Чтобы создать или отредактировать модель

КОМПАСSHAFT 2D V6

, после подключения

системы войдите режим

Построение вала

(см. раздел 1.3 на с. 18).

3.1.

Начало построения

Чтобы создать новую модель

КОМПАСSHAFT 2D V6

, выполните следующие действия.

1. Нажмите на панели инструментов кнопку

Новый вал

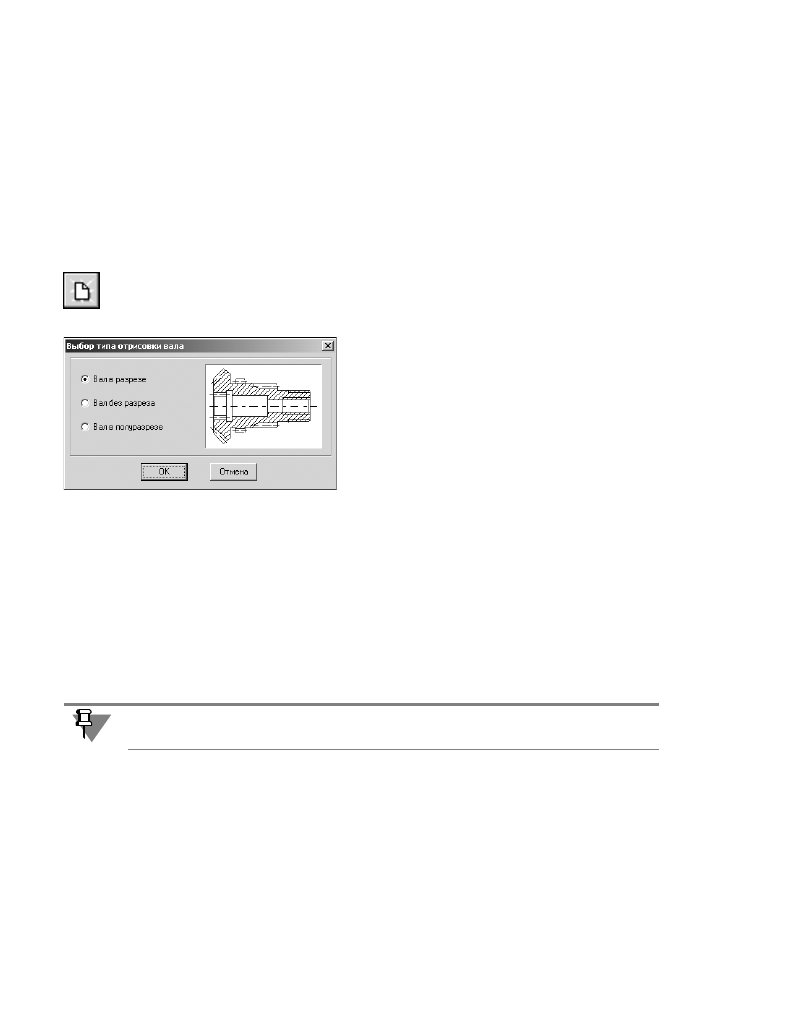

2. В открывшемся окне

Выбор типа отрисовки вала

(рис. 3.1) укажите, с каким видом

изображения вы будете работать, и нажмите кнопку

3. В поле чертежа укажите точку начала отсчета со!

здаваемой локальной системы координат (на!
жмите клавишу

<Enter>

или щелкните левой кла!

вишей мыши).

Локальная система координат (ЛСК)

— система ко!

ординат с произвольной начальной точкой, назна!
ченная пользователем в текущем виде листа черте!
жа. При установке какой!либо локальной системы
координат в качестве текущей, значения координат
и углов будут измеряться относительно этой ЛСК.

4. Щелкните мышью в поле активного документа КОМПАС!График. Откроется главное ок!

но

КОМПАСSHAFT 2D V6

В области внешнего и внутреннего контуров по мере построения будут отображаться
пиктограммы построенных элементов. Они образуют дерево ступеней и элементов. Что!
бы свернуть изображения пиктограмм дополнительных элементов ступени, установите
курсор на значке «!» рядом с наименованием ступени и щелкните левой клавишей мы!
ши. Повторный щелчок на этом символе (после сворачивания пиктограмм он отобража!
ется как «+») приведет к развертыванию изображений пиктограмм.

Модель, созданная в

КОМПАCSHAFT 2D V6

, является макроэлементом.

3.2.

Редактирование модели

Чтобы начать редактирование объекта, созданного в

КОМПАCSHAFT 2D V6

, дважды

щелкните по его изображению левой клавишей мыши. На экране появится главное окно

КОМПАCSHAFT 2D V6

Вы можете изменить параметры любого элемент модели. После ввода новых парамет!
ров все связи внутри модели будут сохранены.

Рис. 3.1.

На листе чертежа может быть создано несколько моделей

КОМПАСSHAFT 2D V6

Глава 3. Создание и редактирование моделей

Команды редактирования требуют предварительного выделения объектов, которые бу!
дут изменяться.

Для того чтобы отредактировать элемент модели, выполните следующие действия.

1. Активизируйте в главном окне

КОМПАCSHAFT 2D V6

элемент модели — щелкните ле!

вой клавишей мыши на его наименовании. При этом на чертеже редактируемая часть
объекта будет подсвечена красным цветом.

2. Щелчком правой клавиши мыши вызовите контекстное меню дерева ступеней и элемен!

тов и выберите команду

Отредактировать

3. Внесите изменения в параметры элемента.

При редактировании внутреннего контура модели можно изменить базовый торец прос!
той ступени или шестерни внутреннего зацепления. О том, как это сделать, подробно
рассказано в разделе 5.1.3 на с. 88.

При вводе параметров (длина, диаметр и т. д.) возможен вызов калькулятора (см. раздел
2.6 на с. 30).

Глава 4.

Построение внешнего контура

На инструментальной панели внешнего контура расположены кнопки вызова команд
построения основных ступеней и дополнительных элементов модели

КОМПАCSHAFT 2D

К основным ступеням внешнего контура относятся:

▼

Цилиндрическая ступень

;

▼

Коническая ступень

;

▼

Шестигранник

;

▼

Квадрат

;

▼

Сфера

;

▼

Элементы механических передач

Дополнительные элементы могут быть разными для каждой ступени. Например:

▼

для цилиндрической ступени:

▼

Канавки

;

▼

Шлицы

;

▼

Шпоночные пазы

;

▼

для шестерни:

▼

Таблица параметров

;

▼

Профиль зубьев

;

▼

Кольцевые пазы

Дополнительные элементы ступени могут иметь разновиднос!

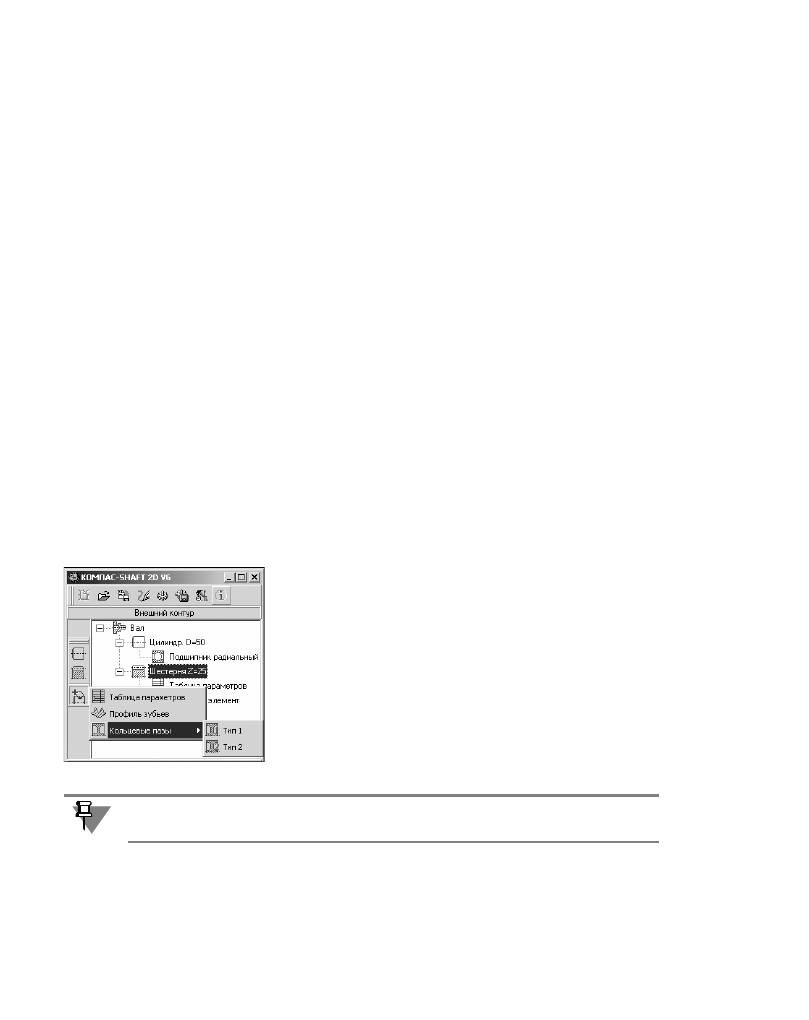

ти. На рис. 4.1 показано, что дополнительный элемент

Кольце

вые пазы

может быть двух типов —

Типа 1

или

Типа 2

Дополнительные элементы ступени, в свою очередь, могут
иметь дополнительные элементы. Например, для шлицев мо!
жет быть создан дополнительный

Выносной элемент

Рис. 4.1.

Для каждого вида ступени приводится список дополнительных элементов, относящихся
только к данному виду ступени.

Глава 4. Построение внешнего контура

4.1.

Общие приемы работы

4.1.1.

Построение основной ступени

1. Укажите в дереве ступеней и элементов внешнего контура ту ступень, следом за которой

будет располагаться создаваемая ступень.

2. Нажмите на инструментальной панели кнопку

Простые ступени

или кнопку

Элементы

механических передач

3. Выберите необходимый элемент.

4. Задайте требуемые параметры и нажмите кнопку

4.1.2.

Построение дополнительных элементов

1. Укажите в дереве ступень, для которой нужно построить дополнительный элемент.

2. Нажмите на инструментальной панели кнопку

Дополнительные элементы ступеней

3. Выберите дополнительный элемент.

4. Задайте требуемые параметры и нажмите кнопку

Перемещение дополнительных элементов (таблиц, выносных элементов) по полю черте!
жа можно производить, не прерывая работу с системой, при помощи команды контекс!
тного меню

Переместить на чертеже

(см. табл. 2.5 на стр. 29).

После окончания работы с

КОМПАCSHAFT 2D V6

дополнительные элементы в докумен!

те КОМПАС!График можно перемещать только «видами» — сначала выделить вид, а за!
тем его передвинуть.

4.1.3.

Изменение взаимного расположения ступеней

В процессе построения вы можете менять взаимное расположение созданных ступеней.
Для этого выполните следующие действия.

1. Укажите в дереве ступень, которую нужно переместить, и нажмите левую клавишу мы!

ши.

2. Не отпуская клавишу, переместите курсор, чтобы выделилась подсветкой та ступень, пе!

ред которой вы хотите поместить перемещаемую ступень.

3. Отпустите клавишу мыши. При этом переместятся и все дополнительные элементы, ко!

торые принадлежат данной ступени.

Для того чтобы увидеть на чертеже результаты перемещения, вызовите команду

Пере

строить

, находящуюся на панели инструментов в группе команд

Обновить, показать,

перестроить

(см. табл. 2.2 на стр. 21).

4.2.

Цилиндрическая ступень

Чтобы построить цилиндрическую ступень модели, щелкните левой клавишей мыши
кнопку

Цилиндрическая ступень

, расположенную в меню

Простые ступени

инстру!

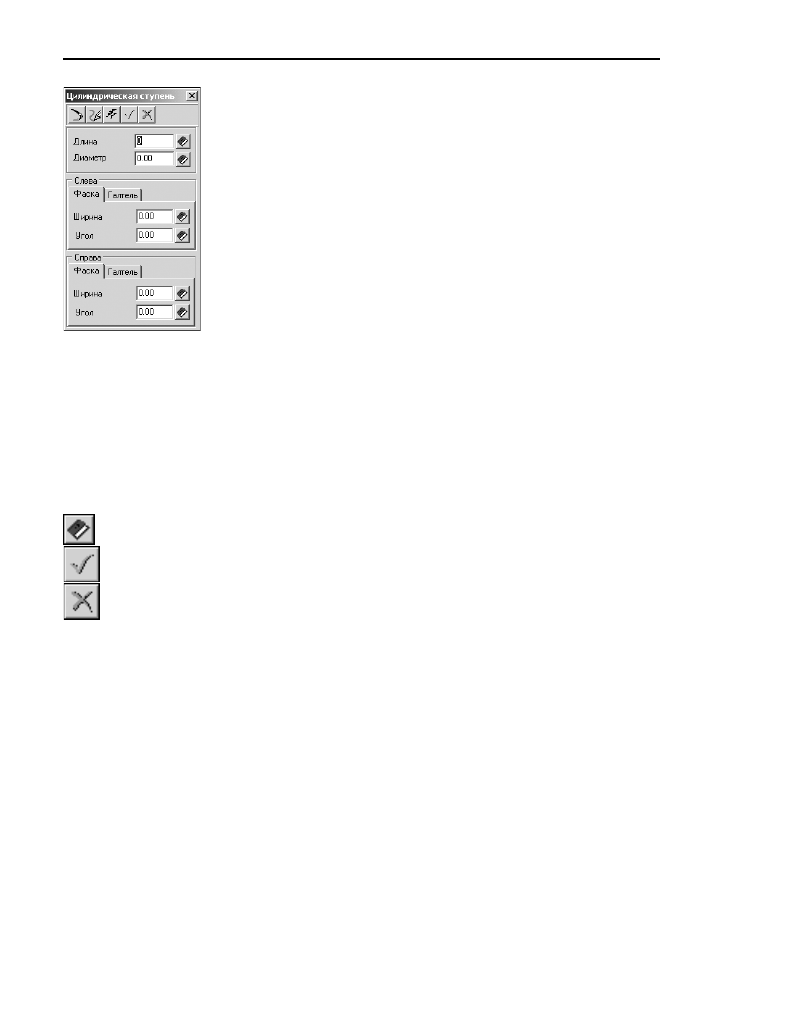

ментальной панели внешнего контура. На экране появится окно

Цилиндрическая сту

пень

(рис. 4.2).

Часть II.

Построение вала

В верхней части окна находится панель инструментов. Она содержит кноп!
ки вызова команд управления изображением проектируемой ступени (см.
табл. 2.7 на стр. 31).

1. Задайте

Длину

Диаметр

ступени. Это можно сделать разными спосо!

бами:

▼

Ввести значения при помощи клавиатуры. При этом можно осущест!
влять перемещение между полями ввода при помощи клавиши

<Tab>

и пользоваться калькулятором (см. раздел 2.6 на с. 30).

▼

Выбрать значение из стандартного ряда. Для этого потребуется нажать
кнопку с изображением книги, а затем выбрать нужное значение из
предлагаемого ряда и зафиксировать его нажатием клавиши

<Enter>

или двойным щелчком мыши.

▼

Взять значение диаметра с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Диаметр

;

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

;

▼

указать на чертеже точку, определяющую интересующий вас диаметр.

2. В группах

Слева

Справа

можно задать для каждого конца ступени:

▼

Ширину

Угол

фаски (на вкладке

Фаска

);

▼

Радиус

галтели (на вкладке

Галтель

Введите параметры фаски и (или) галтели при помощи клавиатуры или выберите из
списка стандартных значений, нажав кнопку

Выбрать значения из базы

3. После ввода параметров нажмите на панели инструментов кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

На цилиндрической ступени внешнего контура можно построить следующие дополни!
тельные элементы:

▼

Канавки

;

▼

Подшипники

;

▼

Кольцевые пазы

;

▼

Резьба

;

▼

Шлицы

;

▼

Шпоночные пазы

;

▼

Лыска

О порядке построения дополнительных элементов рассказано в разделе 4.1.2 на с. 37.

4.2.1.

Канавки

На цилиндрической ступени внешнего контура модели

КОМПАСSHAFT 2D V6

могут быть

построены канавки следующих типов:

Рис. 4.2.

Глава 4. Построение внешнего контура

▼

Канавка

;

▼

Канавка под стопорное кольцо

;

▼

Канавка под выход шлифовального круга

Канавка

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Канавки

. Откроется до!

полнительное меню с различными типами канавок. Укажите тип

Канавка

и щелкните

левой клавишей мыши. На экране появится окно, предназначенное для ввода парамет!

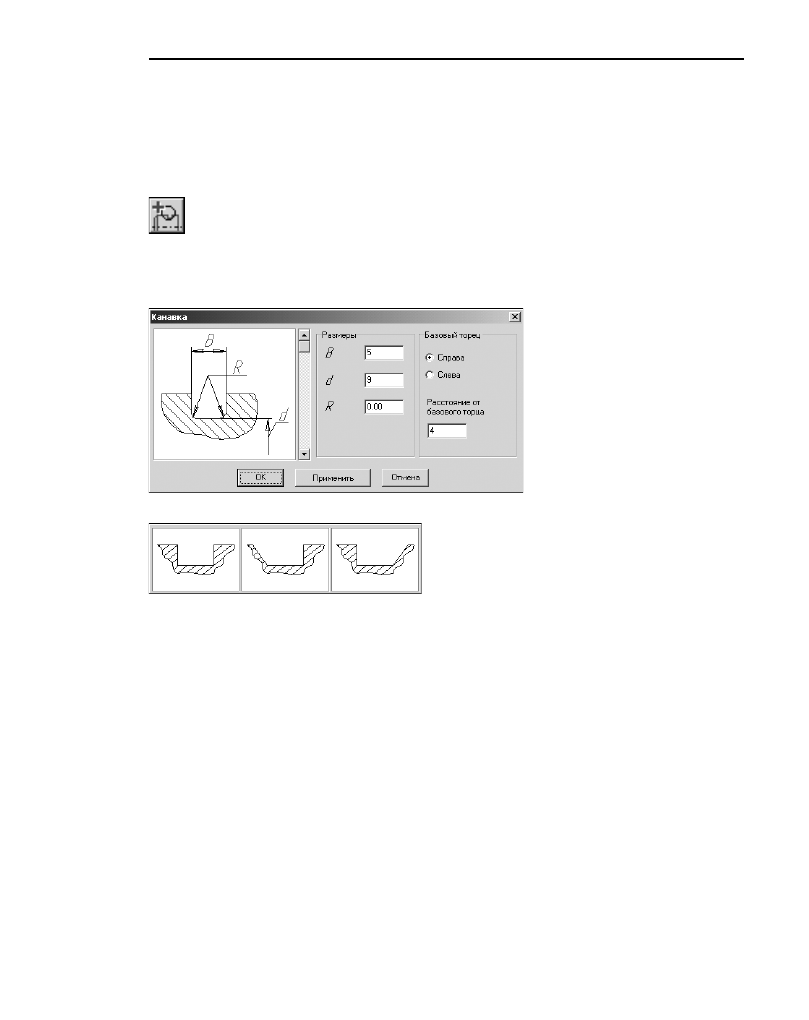

ров канавки (рис. 4.3).

1. В левой области окна

Канавки

показан вид канавки по умолча!
нию. Для того чтобы выбрать
другой вид, щелкните на слайде
правой (или два раза левой)
клавишей мыши. Появится раз!
вернутое меню видов канавок
(рис. 4.4).

Перемещая курсор, выберите нужный вид и щелк!
ните на нем левой клавишей мыши.

Также вы можете выбрать вид канавки, пролисты!
вая слайды в окне

Канавка

с помощью линейки

прокрутки.

2. Задайте размеры канавки в соответствии с обозначениями параметров, приведенными

на слайде.

3. Определите торец ступени, относительно которого будет базироваться канавка.

4. Задайте расстояние от базового торца до канавки. Это можно сделать разными способа!

ми:

▼

ввести значение при помощи клавиатуры;

▼

взять значение с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение канавки относительно базового
торца.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Рис. 4.3.

Рис. 4.4.

Часть II.

Построение вала

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Канавка под стопорное кольцо

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Канавки

. Откроется до!

полнительное меню с различными типами канавок. Укажите тип канавки

Под стопор

ное кольцо

и щелкните левой клавишей мыши. На экране появится окно, предназначен!

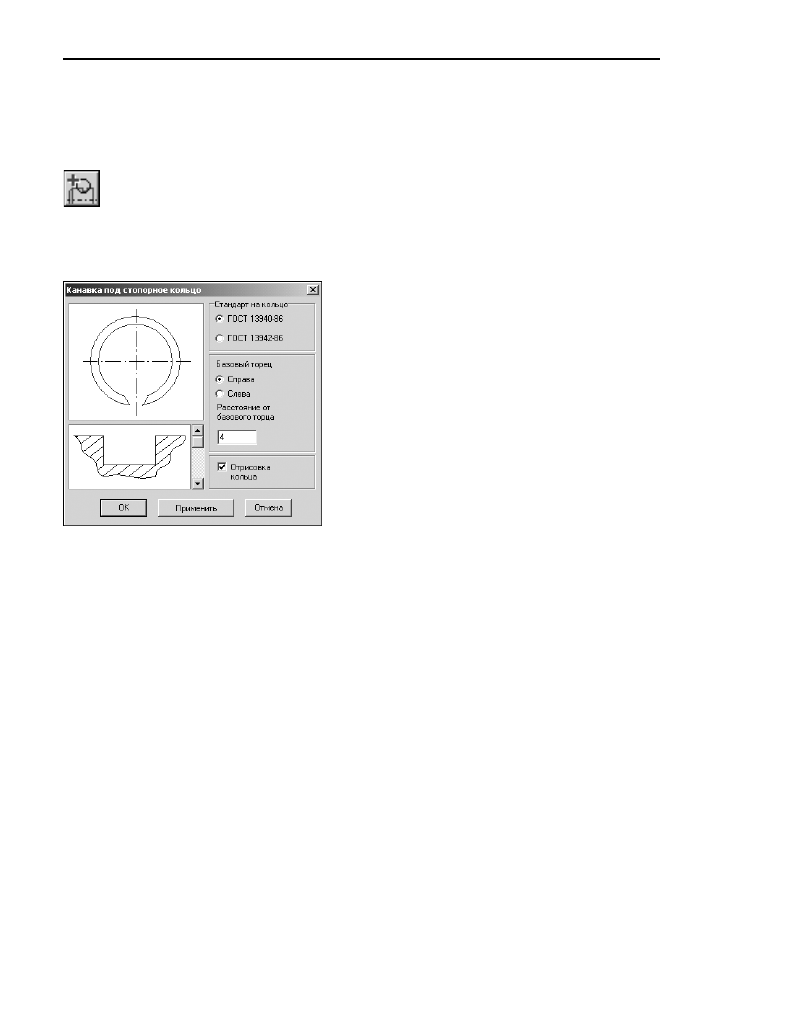

ное для ввода параметров канавки и кольца (рис. 4.5).

В левой области окна показан вид канавки по
умолчанию. Чтобы выбрать другой вид, щелкните
на слайде правой (или два раза левой) клавишей
мыши. Появится развернутое меню видов кана!
вок (рис. 4.4).

Перемещая курсор, выберите нужный вид и щел!
кните на нем левой клавишей мыши.

Также вы можете выбрать вид канавки, пролис!
тывая слайды в окне

Канавка под стопорное

кольцо

с помощью линейки прокрутки.

Выберите ГОСТ на кольцо в группе

Стандарт на

кольцо

Определите торец ступени, относительно которо!
го будет базироваться канавка.

4. Задайте расстояние от базового торца до канавки. Это можно сделать разными способа!

ми:

▼

ввести значение при помощи клавиатуры;

▼

взять значение с чертежа:

▼

щелкнуть правой клавишей мыши в поле

Расстояние от базового торца

▼

вызвать из открывшегося контекстного меню команду

Снять с чертежа

▼

указать на чертеже точку, определяющую положение канавки относительно базового
торца.

5. Включите опцию

Отрисовка кольца

, чтобы отображать стопорное кольцо на чертеже.

6. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

7. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Рис. 4.5.

Глава 4. Построение внешнего контура

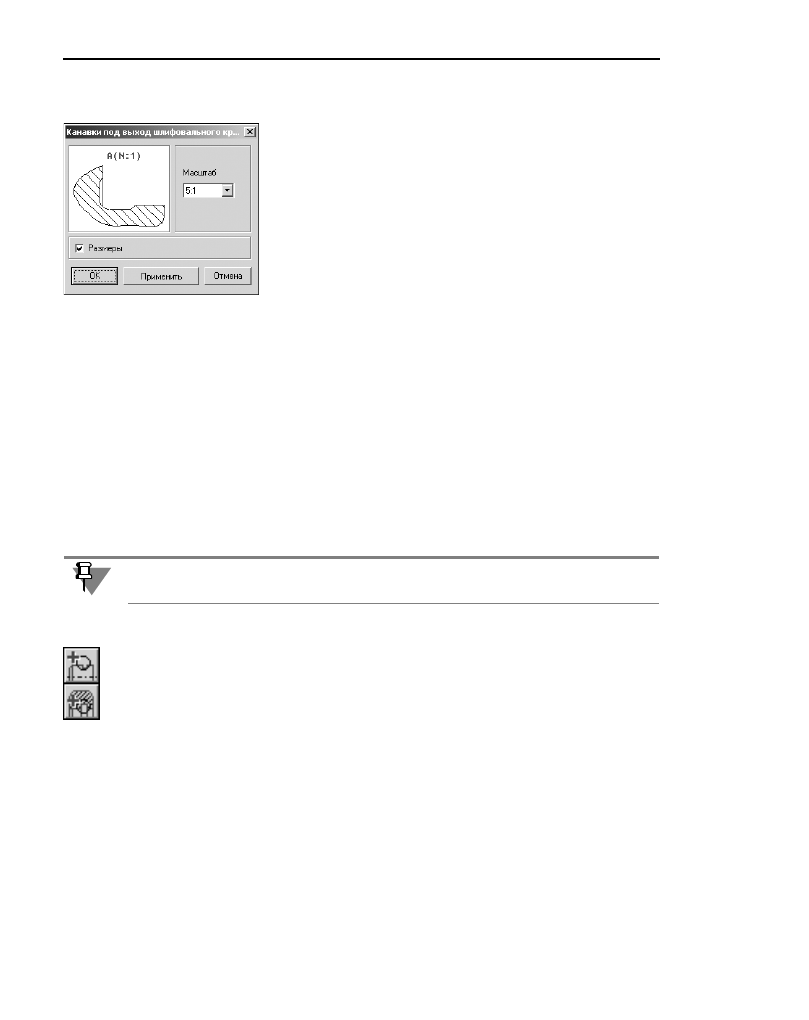

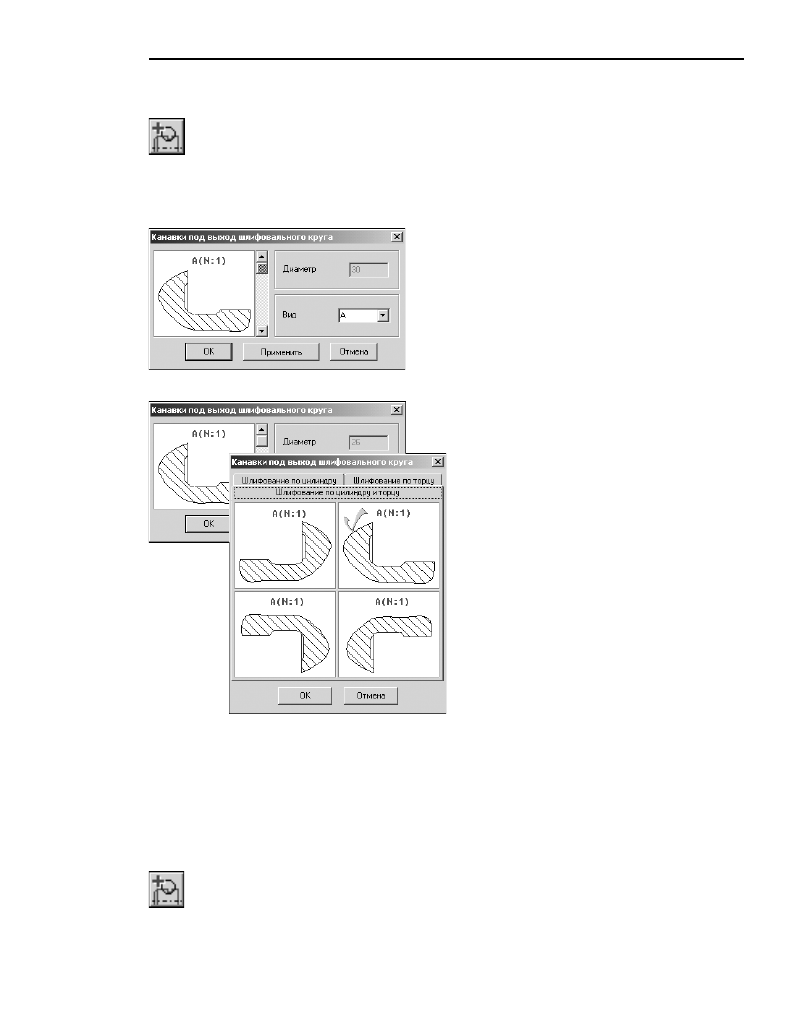

Канавка под выход шлифовального круга

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Канавки

. Откроется до!

полнительное меню с различными типами канавок. Укажите тип канавки

Под выход

шлифовального круга

и щелкните левой клавишей мыши. На экране появится окно,

предназначенное для выбора вида канавки (рис. 4.6).

В левой части окна показан вид канавки по умолча!
нию. Чтобы его изменить, щелкните на слайде правой
(или два раза левой) клавишей мыши. Появится диа!
лог выбора вида канавки. Он содержит три вкладки
(рис. 4.7):

▼

Шлифование по цилиндру

;

▼

Шлифование по торцу

;

▼

Шлифование по цилиндру и торцу

Раскройте вкладку, соответствующую не!
обходимому виду шлифования.

Укажите нужное изображение, затем
дважды щелкните на нем левой клавишей
мыши или нажмите кнопку

. Также вы

можете выбрать тип канавки, пролисты!
вая слайды в окне

Канавка под выход

шлифовального круга

с помощью ли!

нейки прокрутки.

В поле

Вид

укажите букву, которой будет

на чертеже обозначаться выносной эле!
мент с изображением канавки.

Нажмите кнопку

Применить

, чтобы уви!

деть результаты построения, не закрывая
окно ввода параметров.

После выбора параметров нажмите кноп!
ку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для канавки под выход шлифовального круга можно построить дополнительный

Вы

носной элемент

Выносной элемент канавки под выход шлифовального круга

Выделите в дереве элементов и ступеней внешнего контура дополнительный элемент

Канавка под выход шлифовального круга

и нажмите кнопку

Дополнительные

элементы ступеней

на инструментальной панели внешнего контура. В развернувшем!

Рис. 4.6.

Рис. 4.7.

Часть II.

Построение вала

ся меню выберите команду

Выносной элемент

и щелкните левой клавишей мыши. От!

кроется окно

Канавка под выход шлифовального круга

(рис. 4.8).

Выберите из стандартного ряда

Масштаб

изображения про!

филя канавки на чертеже. Чтобы открыть список предлага!
емых вариантов, нажмите кнопку с черным треугольником.

Включите опцию

Размеры

для простановки размеров на

чертеже.

Нажмите кнопку

Применить

, чтобы увидеть результаты

построения, не закрывая окно ввода параметров.

Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений на!
жмите кнопку

Отмена

или клавишу

<Esc>

4.2.2.

Резьба

На цилиндрической ступени внешнего контура модели

КОМПАСSHAFT 2D V6

может

быть построена резьба следующих типов:

▼

Метрическая

;

▼

Метрическая для пластмасс

;

▼

Трубная

;

▼

Трапецеидальная

;

▼

Упорная

;

▼

Круглая

Метрическая резьба

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Метрическая

и щелкните левой клавишей

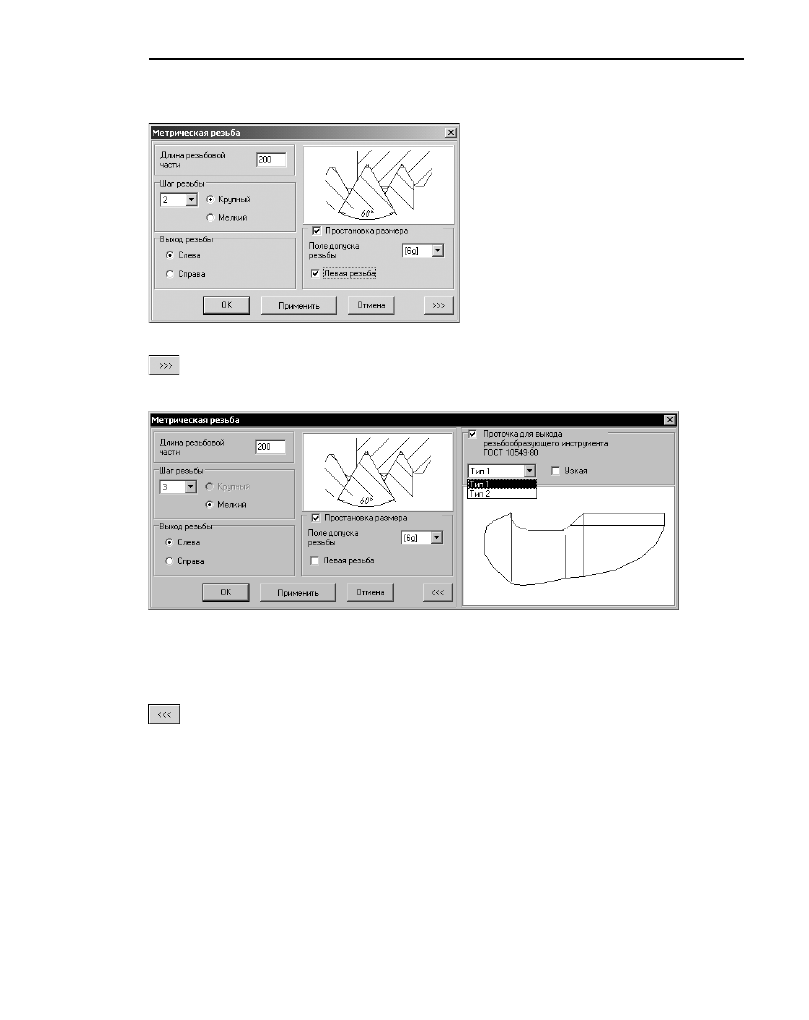

мыши. На экране появится окно, предназначенное для ввода параметров резьбы
(рис. 4.9).

1. Введите

Длину резьбовой части

. По умолчанию она задается равной длине конструиру!

емой ступени.

2. Определите, каким будет

Шаг резьбы

— крупным или мелким. Затем нажмите кнопку с

черным треугольником, расположенную справа от поля ввода, и выберите величину ша!
га из списка допускаемых относительных шагов для стандартных типов резьбы.

Правила ввода параметров резьбы одинаковы для ступеней и внешнего, и внутреннего
контуров.

Рис. 4.8.

Глава 4. Построение внешнего контура

3. Определите, где будет

Выход резьбы

— слева или справа от торца проектируемой сту!

пени. Для этого выберите нужный вариант в группе

Выход резьбы

4. Если вы хотите, чтобы на чертеже были

указаны размеры резьбы, включите оп!
цию

Простановка размера

. После этого

станут доступными опция

Левая резьба

поле ввода

Поле допуска резьбы

. Выбе!

рите поле допуска резьбы из ряда значе!
ний, предлагаемого при нажатии кнопки с
черным треугольником. Включите опцию

Левая резьба

, чтобы внести в обозначе!

ние резьбы на чертеже соответствующую
пометку.

5. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,

нажмите кнопку

Дополнительно

. Откроется панель для ввода данных о проточке

(рис. 4.10).

5.1.

Включите опцию

Проточка для выхода резьбообразующего инструмента

5.2.

Выберите тип проточки.

5.3.

Если требуется, включите опцию

Узкая

5.4.

Вернитесь в основное окно ввода параметров резьбы — нажмите кнопку

Допол

нительно

6. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

7. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для метрической резьбы можно построить дополнительный элемент

Профиль резьбы

Рис. 4.9.

Рис. 4.10.

Часть II.

Построение вала

Профиль метрической резьбы

Выделите в дереве ступеней и элементов дополнительный элемент

Резьба метричес

кая

и нажмите кнопку

Дополнительные элементы

ступеней на инструментальной па!

нели того контура, в котором выполняете построения.

В развернувшемся меню выберите строку

Профиль резьбы

и щелкните левой клави!

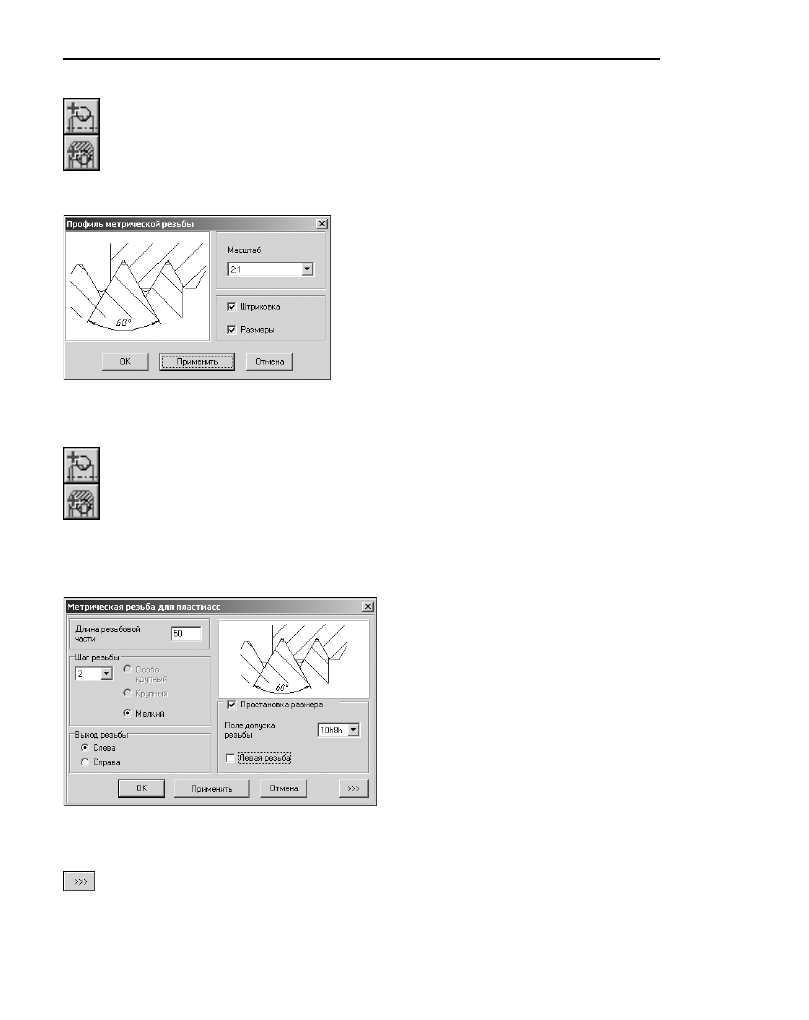

шей мыши. На экране появится окно

Профиль метрической резьбы

(рис. 4.11).

1. Выберите из стандартного ряда

Масштаб

изобра!

жения профиля резьбы на чертеже. Чтобы от!
крыть список предлагаемых вариантов, нажмите
кнопку с черным треугольником.

2. Включите опции

Штриховка

Размеры

, чтобы

показать эти атрибуты на изображении профиля.

3. Нажмите кнопку

Для выхода из диалога без сохранения внесенных
изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Метрическая резьба для пластмасс

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Метрическая резьба для пластмасс

и щел!

кните левой клавишей мыши. На экране появится окно, предназначенное для ввода па!
раметров резьбы (рис. 4.12).

1. Введите

Длину резьбовой части

. По умол!

чанию она задается равной длине констру!
ируемой ступени.

2. Определите, каким будет

Шаг резьбы

—

крупным или мелким. Затем нажмите
кнопку с черным треугольником, располо!
женную справа от поля ввода, и выберите
величину шага из списка допускаемых от!
носительных шагов для стандартных ти!
пов резьбы.

3. Определите, где будет

Выход резьбы

— слева или справа от торца проектируемой сту!

пени. Для этого выберите нужный вариант в группе

Выход резьбы

4. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,

нажмите кнопку

Дополнительно

и введите данные о проточке. О том, как это сделать,

рассказано в разделе «Метрическая резьба» на с. 42.

Рис. 4.11.

Рис. 4.12.

Глава 4. Построение внешнего контура

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для метрической резьбы для пластмассовых деталей можно построить дополнительный
элемент

Профиль резьбы

. Это делается так же, как для обычной метрической резьбы

(см. раздел «Профиль метрической резьбы» на с. 44).

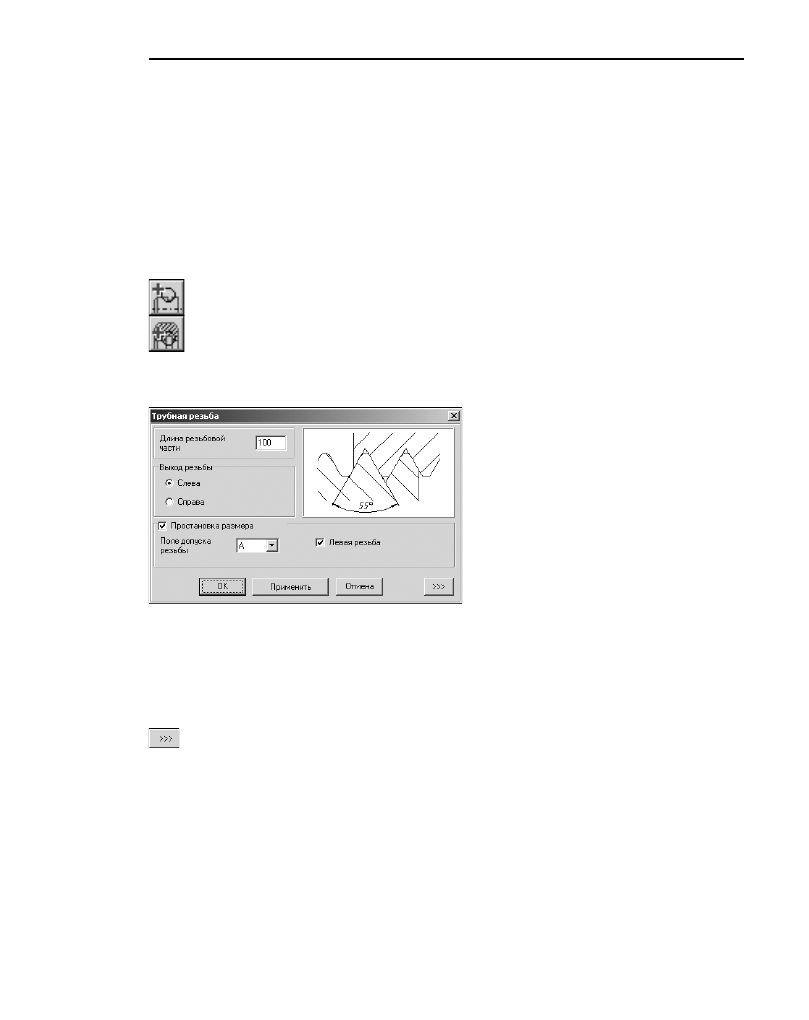

Трубная резьба

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Трубная

и щелкните левой клавишей мыши.

На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.13).

1. Введите

Длину резьбовой части

. По умол!

чанию она задается равной длине констру!
ируемой ступени.

2. Определите, где будет

Выход резьбы

—

слева или справа от торца проектируемой
ступени. Для этого выберите нужный ва!
риант в группе

Выход резьбы

3. Чтобы отобразить на чертеже размеры резьбы, включите опцию

Простановка разме

ра

. После этого станут доступными поле ввода

Поле допуска резьбы

и опция

Левая

резьба

. Выберите поле допуска резьбы из списка значений, который откроется при на!

жатии кнопки с черным треугольником. Включите опцию

Левая резьба

, чтобы внести в

обозначение резьбы на чертеже соответствующую пометку.

4. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,

нажмите кнопку

Дополнительно

и введите данные о проточке. О том, как это сделать,

рассказано в разделе «Метрическая резьба» на с. 42.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Рис. 4.13.

Часть II.

Построение вала

Для трубной можно построить дополнительный элемент

Профиль резьбы

. Это делает!

ся так же, как для метрической резьбы (см. раздел «Профиль метрической резьбы» на
с. 44).

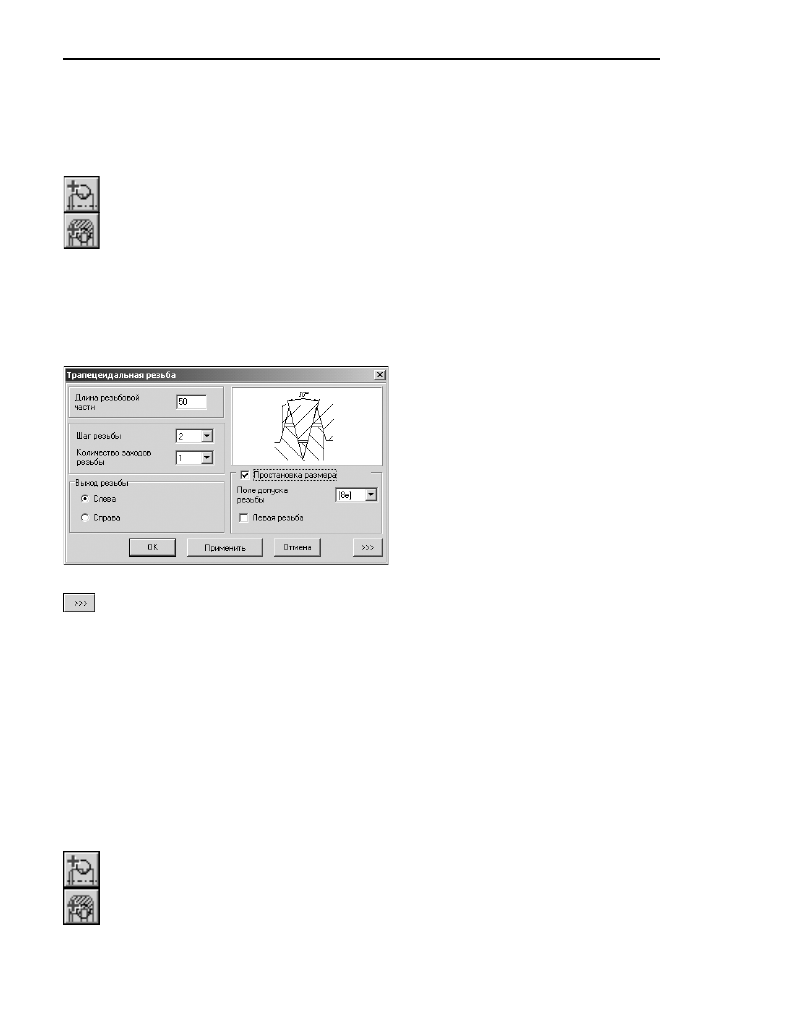

Трапецеидальная резьба

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Трапецеидальная

и щелкните левой клави!

шей мыши. На экране появится окно, предназначенное для ввода параметров резьбы
(рис. 4.14).

1. Введите

Длину резьбовой части

. По умолчанию она задается равной длине конструиру!

емой ступени.

Выберите

Шаг резьбы

Количество

заходов резьбы

из списка стандартных

значений. Список появится после на!
жатия кнопки с черным треугольни!
ком, расположенной справа от поля
ввода.

Определите, где будет

Выход

резьбы

— слева или справа от торца

проектируемой ступени. Для этого вы!
берите нужный вариант в группе

Вы

ход резьбы

4. Чтобы отобразить на чертеже проточку для выхода резьбообразующего инструмента,

нажмите кнопку

Дополнительно

и введите данные о проточке. О том, как это сделать,

рассказано в разделе «Метрическая резьба» на с. 42.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для трапецеидальной резьбы можно построить дополнительный элемент

Профиль

резьбы

. Это делается так же, как для метрической резьбы (см. раздел «Профиль мет!

рической резьбы» на с. 44).

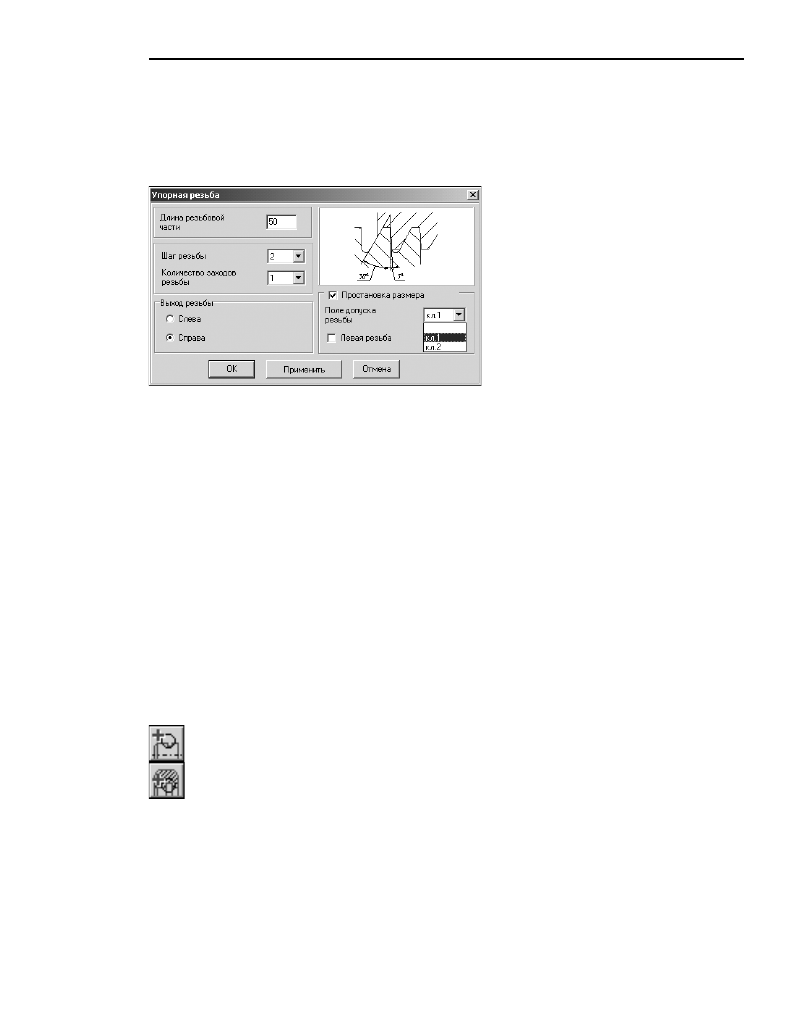

Упорная резьба

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

Рис. 4.14.

Глава 4. Построение внешнего контура

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Упорная

и щелкните левой клавишей мыши.

На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.15).

1. Введите

Длину резьбовой части

. По умолчанию она задается равной длине конструиру!

емой ступени.

2. Выберите

Шаг резьбы

Количество

заходов резьбы

из списка стандартных

значений. Список появится после на!
жатия кнопки с черным треугольни!
ком, расположенной справа от поля
ввода.

3. Определите, где будет

Выход

резьбы

— слева или справа от торца

проектируемой ступени. Для этого вы!
берите нужный вариант в группе

Вы

ход резьбы

4. Если вы хотите, чтобы на чертеже были указаны размеры резьбы, включите опцию

Про

становка размера

. После этого станут доступными опция

Левая

резьба

и поле ввода

Поле допуска резьбы

Выберите поле допуска резьбы из ряда значений, предлагаемого при нажатии кнопки с
черным треугольником. Включите опцию

Левая резьба

, чтобы внести в обозначение

резьбы на чертеже соответствующую пометку.

5. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

6. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для упорной резьбы можно построить дополнительный элемент

Профиль резьбы

. Это

делается так же, как для метрической резьбы (см. раздел «Профиль метрической резь!
бы» на с. 44).

Круглая резьба

Выделите в дереве ступеней и элементов цилиндрическую ступень и нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели того контура, в

котором выполняете построения.

В развернувшемся меню выберите команду

Резьба

. Откроется дополнительное меню с

различными типами резьбы. Укажите тип

Круглая

и щелкните левой клавишей мыши.

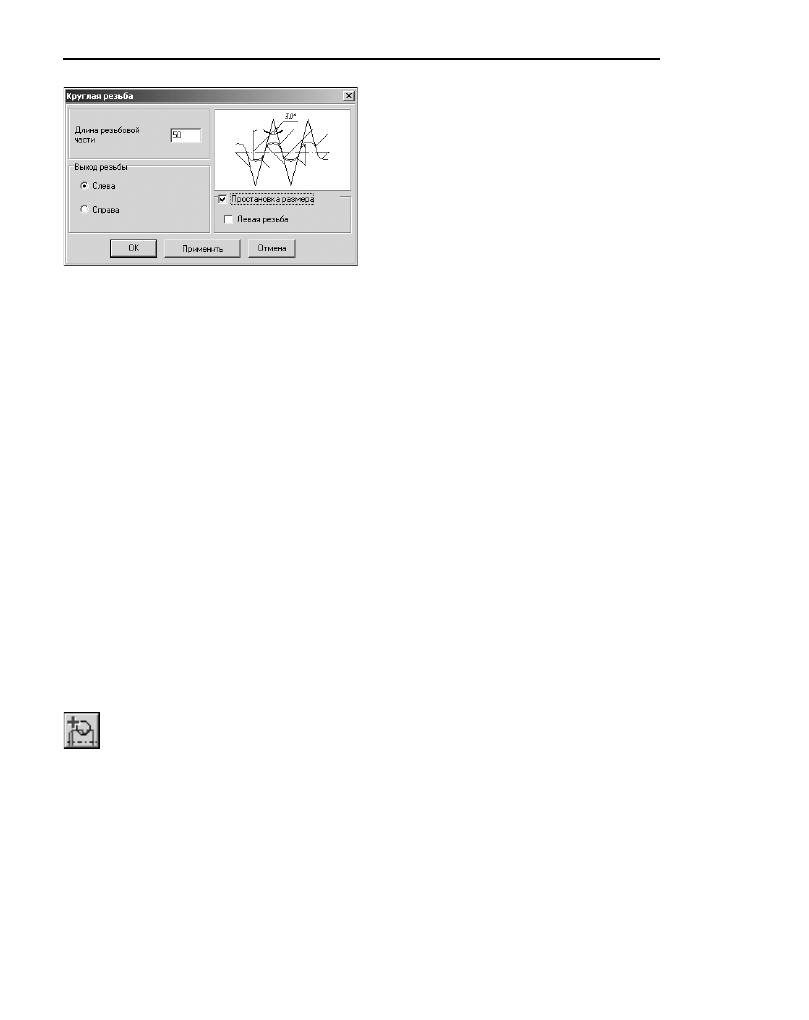

На экране появится окно, предназначенное для ввода параметров резьбы (рис. 4.16).

Рис. 4.15.

Часть II.

Построение вала

1. Введите

Длину резьбовой части

. По умолча!

нию она задается равной длине конструируе!
мой ступени.

2. Определите, где будет

Выход резьбы

— слева

или справа от торца проектируемой ступени.
Для этого выберите нужный вариант в группе

Выход резьбы

3. Чтобы указать на чертеже размеры резьбы, включите опцию

Простановка размера

После этого станет доступной опция

Левая резьба

. Включите эту опцию, чтобы внести

в обозначение резьбы на чертеже соответствующую пометку.

4. Нажмите кнопку

Применить

, чтобы увидеть результаты построения, не закрывая окно

ввода параметров.

5. Нажмите кнопку

Для выхода из диалога без сохранения внесенных изменений нажмите кнопку

Отмена

или клавишу

<Esc>

Для круглой резьбы вы можете построить дополнительный элемент

Профиль резьбы

Это делается так же, как для метрической резьбы (см. раздел «Профиль метрической
резьбы» на с. 44).

4.2.3.

Шлицы

На цилиндрической ступени внешнего контура модели

КОМПАСSHAFT 2D V6

могут быть

построены следующие типы шлицев:

▼

Шлицы прямобочные

;

▼

Шлицы эвольвентные

;

▼

Шлицы треугольные

Шлицы прямобочные

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку

Дополнительные элементы ступеней

на инструментальной панели

внешнего контура. В развернувшемся меню выберите команду

Шлицы

. Откроется до!

полнительное меню с различными типами шлицев. Укажите тип

Шлицы прямобочные

и щелкните левой клавишей мыши. На экране появится окно, предназначенное для вво!
да параметров шлицев (рис. 4.17).

В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).

1. В поле

Шлицы

приводится обозначение шлицев, соответствующих диаметру активной

ступени вала и указанной серии. Вы можете выбрать шлицы из списка, который откро!
ется при нажатии кнопки с черным треугольником. Рекомендуется выбирать значение

Рис. 4.16.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 3
