Глава 1. Назначение системы

1.1.

Варианты работы системы

С

КОМПАСSHAFT 2D V6

 можно работать в двух режимах:

Построение вала;

Расчеты механических передач.

Выбор режима работы осуществляется после подключения системы к КОМПАС!График.

1.1.1.

Режим построения вала

В режиме построения вала



с помощью



КОМПАСSHAFT 2D V6

 вы сможете:

создать параметрическую модель вала, втулки, элемента механической передачи;

выполнить ряд расчетов конструктивных элементов модели, предусмотренных функци!
оналом системы (в том числе и расчет элементов механических передач);

создать основу чертежа модели и, если это предусмотрено функционалом системы,
трехмерную твердотельную модель на основе параметрической модели

КОМПАСSHAFT

2D V6

.

В режиме построения вала по результатам расчетов могут быть автоматически созданы
таблицы параметров зубчатых колес и выносные элементы с профилями зубьев. При из!
менении расчетных параметров передач таблицы и выносные элементы автоматически
переформировываются.

Для ряда элементов модели можно выполнить автоматическую простановку их разме!
ров в чертеже.

Работая с

КОМПАCSHAFT 2D V6

, вы сможете автоматически создавать в чертежах виды

проектируемых тел вращения слева и справа, получать изображения сечений ступеней
модели. Для формирования сечений на чертеже КОМПАС!График должны быть созданы
линии разреза!сечения, перпендикулярные оси вращения детали.

1.1.2.

Режим расчета механических передач

В режиме расчета механических передач вы сможете выполнить геометрические и проч!
ностные расчеты цилиндрических и конических зубчатых, цепных, червячных и ремен!
ных передач. Результаты расчета могут быть выведены на печать, сохранены в файле
определенного формата. Чертеж или модель элемента передач в этом режиме не созда!
ется.

Для получения дополнительной справочной информации об особенностях расчета эле!
ментов механических передач файл справочной системы

КОМПАСGEARS 5

GEARS.Hlp

 должен находиться в одном каталоге с файлом

SHAFT.Hlp,

 содержащим

справочную систему

КОМПАСSHAFT 2D V6

.

Если вы строите тело вращения, работая в КОМПАС!График со сборочным чертежом, ре!
комендуется для каждой детали, проектируемой при помощи

КОМПАСSHAFT 2D V6

, со!

здавать новый слой. Это сделает вашу работу более удобной, исключив при построении
ситуации «захвата» графических объектов, не принадлежащих детали.

Часть I.

Общие сведения

18

1.2.

Взаимодействие КОМПАСSHAFT 2D V6 с КОМПАС3D

Система

КОМПАСSHAFT 2D V6

может работать с КОМПАС!3D, генерируя трехмерные

твердотельные модели на основе параметрической модели

КОМПАСSHAFT 2D V6

.

В настоящей версии реализована возможность построения трехмерных твердотельных
моделей втулок, валов, шестерен цилиндрической передачи с прямыми зубьями, шкивов
и звездочек по плоской модели

КОМПАСSHAFT 2D V6

.

Построенная модель может редактироваться средствами КОМПАС!3D.

1.3.

Начало работы с библиотекой

Подключите систему

КОМПАСSHAFT 2D V6

 к КОМПАС!3D (КОМПАС!График) как обыч!

ную библиотеку. Затем выберите режим работы с системой —

Построение вала

 или

Рас

чет механических передач

. Для этого дважды щелкните мышью по строке меню библи!

отеки, совпадающей с названием нужного режима (рис. 1.1).

Для работы в режиме построения вала необходимо,
чтобы в КОМПАС!График был открыт лист чертежа или
фрагмент.

Если в КОМПАС!График открыт рабочий документ, содержащий ранее созданную мо!
дель

КОМПАСSHAFT 2D V6

, вы сможете запустить систему двойным щелчком мыши по

этой модели.

Если вы используете

КОМПАСSHAFT 2D V6

 при работе с КОМПАС!График, команда ге!

нерации трехмерной твердотельной модели будет недоступна.

Рис. 1.1.



19

Глава 2.

Интерфейс модуля построения

КОМПАCSHAFT 2D V6

 — это стандартное приложение Windows.

Поэтому главное рабочее окно системы (рис. 2.1) содержит стан!
дартные атрибуты приложений Windows — заголовок окна с сис!
темным меню и пиктограммами минимизации, максимизации и за!
крытия окна, рамку для изменения размеров окна.

Окно модуля построения

КОМПАСSHAFT 2D V6

 состоит из заголов!

ка, панели инструментов и двух рабочих областей.

Верхняя область предназначена для отображения дерева ступеней
и элементов внешнего контура, нижняя — для элементов внутрен!
него контура проектируемой модели.

Вы можете изменить размеры областей. Для этого подведите курсор к линии, разделя!
ющей области (он примет форму двойной стрелки), нажмите левую клавишу мыши и, не
отпуская клавишу, переместите линию, устанавливая нужное соотношение размеров об!
ластей.

После начала построения (или при ре!
дактировании существующей модели)
в левой части окна появляются инс!
трументальные панели внешнего и
внутреннего контуров (рис. 2.2). На
них расположены кнопки вызова ко!
манд, необходимых для проектирова!
ния параметрической модели тела
вращения.

Инструментальные панели можно пе!
ремещать как внутри главного окна

КОМПАСSHAFT 2D V6

, так и выносить

за его пределы.

Чтобы вынести инструментальную па!
нель за пределы главного окна систе!
мы, установите курсор над двумя па!
раллельными линиями, которые рас!
положены в верхней части панели.

Когда курсор примет вид пересекающихся двунаправленных стрелок, нажмите левую
клавишу мыши и, не отпуская ее, переместите панель.

Рис. 2.1.



Рис. 2.2.

Часть I.

Общие сведения

20

2.1.

Панель управления

Панель управления расположена в верхней части главно!
го рабочего окна

КОМПАCSHAFT 2D V6

. Она содержит

кнопки вызова команд управления моделью, изображени!
ем, расчетом и настройки системы (рис. 2.3). Описание
назначения кнопок представлено в таблице 2.1.

Рис. 2.3.

Табл. 2.1.  Назначение кнопок панели управления

Команда

Назначение кнопки

Новый вал

Нажмите эту кнопку

чтобы приступить к созданию новой модели

КОМПАСSHAFT 2D V6

.

Обновить

Нажмите эту кнопку

,



чтобы приступить к редактированию другой

модели

КОМПАСSHAFT 2D V6

, расположенной на активном

чертеже КОМПАС!График. Затем укажите курсором модель,
которую нужно редактировать, и ответьте на вопрос о
необходимости сохранения изменений в текущей модели.
В главном окне системы

КОМПАCSHAFT 2D V6

 будет открыта

структура указанной модели.

Сохранить вал
и выйти

Воспользуйтесь этой кнопкой, чтобы сохранить параметры
модели и закончить работу с системой.

Обновить,
показать,
перестроить

Нажмите эту кнопку, чтобы раскрыть список, в котором
сгруппированы команды управления изображением на листе
чертежа КОМПАС!График (см. раздел 2.1.1 на с. 21).

Дополнительные
построения

Нажмите эту кнопку, чтобы раскрыть список, в котором
сгруппированы команды, предназначенные для построения
дополнительных изображений на листе чертежа КОМПАС!График
(см. раздел 2.1.2 на с. 22).

Свойства
и расчеты

Нажмите эту кнопку, чтобы раскрыть список, в котором сгруппи!
рованы команды вызова специализированных программных
продуктов (см. раздел 2.1.3 на с. 23), предназначенных для опре!
деления механических свойств материала модели (см. Часть V) и
для расчета вала и подшипников (см. Часть IV).

Настройки

Нажмите эту кнопку, чтобы выбрать режимы и



определить

необходимые параметры работы

КОМПАСSHAFT 2D V6



(см. раздел 2.1.4 на с. 23).

Информация
о программе

Нажмите эту кнопку, чтобы получить краткую информацию о
системе

 КОМПАСSHAFT 2D V6.

21

Глава 2. Интерфейс модуля построения

Для запуска команды подведите курсор к кнопке и щелкните по ней мышью.

2.1.1.

Команды управления изображением на листе чертежа
КОМПАСГрафик

Команды, предназначенные для управления изображением модели на
листе чертежа КОМПАС!График, можно вызвать из главного меню,
раскрыв группу

Обновить, показать, перестроить изображение

(рис. 2.4). Краткое описание этих команд приведено в таблице 2.2.

Рис. 2.4.

Табл. 2.2.  Команды группы

Обновить, показать, перестроить изображение

Команда

Назначение и использование команды

Активизировать
курсор

После вызова команды управление будет передано КОМПАС!
График, и вы сможете использовать его стандартные команды для
выбора наиболее удобного для работы масштаба отображения
модели

КОМПАСSHAFT 2D V6

 в рабочем окне КОМПАС!График.

Чтобы прервать выполнение команды, нажмите клавишу

<Esc>

.

Перестроить

Отображение изменений, внесенных в модель

КОМПАСSHAFT 2D

V6

, в окне КОМПАС!График без выхода из текущего режима работы

с системой.

Обновить

Автоматическое перестроение изображения в активном окне
КОМПАС!График без изменения масштаба.
Рекомендуется использовать для удаления с экрана вспомо!
гательных линий, возникших в процессе работы с системой.

Увеличить
масштабной
рамкой

Отображение выбранной области чертежа во весь экран.
Вызовите команду. Щелкните мышью, обозначая один из углов
увеличиваемой области. Не отпуская клавишу мыши, переместите
курсор, выделяя область рамкой. Щелкните мышью, фиксируя
диагональ увеличиваемой области.

Приблизить
выбранный
элемент

Отображение во весь экран элемента, выделенного в дереве
ступеней и элементов.

Показать вал

Изменение масштаба в активном окне КОМПАС!График с целью
отображения всей модели

КОМПАСSHAFT 2D V6

.

Показать все

Изменение масштаба в активном окне КОМПАС!График с целью
отображения всего документа.

Часть I.

Общие сведения

22

2.1.2.

Команды построения дополнительных изображений

Команды, предназначенные для запуска процессов генерации дополни!
тельных изображений модели, можно вызвать из главного меню, раскрыв
группу

Дополнительные построения

 (рис. 2.5). Краткое описание этих

команд приведено в таблице 2.3.

Рис. 2.5.

Табл. 2.3.  Команды группы

Дополнительные построения

Команда

Назначение и использование команды

Генерация
3Dмодели

Команда работает только при наличии модуля трехмерного
проектирования КОМПАС!3D. Она предназначена для запуска процесса
формирования трехмерной твердотельной модели на основе плоской
модели

КОМПАСSHAFT 2D V6

 (для втулок, валов, шестерен

цилиндрической передачи с прямыми зубьями, шкивов и звездочек).
После активизации команды на экран выводится панель, отражающая
ход генерации.
Готовая трехмерная модель помещается в новый документ КОМПАС!
3D. Чтобы перейти к нему, закройте окно

КОМПАСSHAFT 2D V6

 и

откройте документ с моделью со страницы

Окно

 главного меню

КОМПАС!3D.

Генерация
сечений

Отрисовка сечений тела вращения в месте, предварительно указанном
в активном документе КОМПАС!График линией разреза. В зависимос!
ти от опций, включенных в диалоге

Настройки

,

 на вкладке

Генерация сечений вала

(см. раздел 2.1.4 на с. 23), сечения будут

построены:

в режиме автоматического выбора их месторасположения
или ручного размещения в поле активного документа КОМ!
ПАС!График;

с созданием нового вида для каждого сечения или в теку!
щем виде;

со штриховкой или без нее.

Генерация
вида слева

Автоматическая отрисовка вида тела вращения слева в поле активного
документа КОМПАС!График.

Генерация
вида справа

Автоматическая отрисовка вида тела вращения справа в поле
активного документа КОМПАС!График.

23

Глава 2. Интерфейс модуля построения

2.1.3.

Команды вызова дополнительных модулей системы

При помощи панели инструментов

КОМПАСSHAFT 2D V6

 можно вы!

звать специализированные программные продукты, предназначенные:

для выбора материала модели (см. Часть V);

для расчета модели вала и подшипников (см. Часть IV).

Команды, предназначенные для запуска этих модулей, расположены в группе

Свойства

и расчеты

 (рис. 2.6 и табл. 2.4).

2.1.4.

Команда настройки параметров работы системы

Для выбора режимов работы

КОМПАСSHAFT 2D V6

вызовите команду

Настройки

(рис. 2.7). Откроется одноименное команде окно. Оно содержит четыре группы на!
страиваемых параметров, каждая из которых расположена на отдельной вкладке:

Общие

;

Формы таблиц параметров

;

Генерация сечений вала

;

Генерация 3Dмодели

.

Общие настройки

На вкладке

Общие

 (рис. 2.8) можно настроить параметры фантомной отрисовки ступе!

ней, указать источник данных о стандартных изделиях и включить (или выключить) воз!
можность отображения внешних нагрузок, приложенных к модели.

Рис. 2.6.

Табл. 2.4.  Команды группы

Свойства и расчеты

Команда

Назначение и использование команды

Механические
свойства
материала
вала

Запуск

Модуля выбора материалов

(см. Часть V). С его помощью

вы сможете:

выбрать марку материала для изделия, проектируемого
в

КОМПАСSHAFT 2D V6

;

пополнить базу данных новыми материалами или мате!
риалами, обладающими свойствами, отличными от при!
водимых в базе;

получить отчет о свойствах материала; вывести отчет о
свойствах материала на печать или сохранить его в фай!
ле формата

FastReport (*.frf).

Модуль выбора материалов интегрирован с корпоративным
справочником системы ЛОЦМАН:PLM «ЛОЦМАН: Материалы и
сортаменты».

Расчет вала и
подшипников

Запуск модуля

КОМПАСShaftCalc,

 предназначенного для расчета

валов и подшипников, которые смоделированы в

КОМПАСSHAFT

2D V6

(см. Часть IV).

Рис. 2.7.

Часть I.

Общие сведения

24

Фантом

 — изображение,

временно появляющееся на
экране при выполнении ка!
кой!либо операции и пока!
зывающее текущее состоя!
ние создаваемых или
редактируемых объектов.
При изменении положения
курсора фантом динами!
чески перестраивается, по!
казывая новое состояние
вводимого элемента.

1.

Чтобы при фантомной отрисовке округлялись значения диаметра и
длины ступени, включите соответствующую опцию, раскройте спи!
сок и выберите тип округления (рис. 2.9).

2. Укажите, на каком расстоянии от верхнего края внутренней рамки листа чертежа будут

располагаться таблицы параметров элементов механических передач.

3. Если вы хотите получать параметры стандартных изделий из справочника системы ЛОЦ!

МАН, выберите в группе

Источник данных

 вариант

Справочник «ЛОЦМАН: Стан

дартные изделия»

.

4. Чтобы запретить отображение внешних нагрузок, приложенных к проектируемой моде!

ли

КОМПАСSHAFT 2D V6

, выключите опцию

Отображать внешние нагрузки

.

Формы таблиц

Вкладка

Формы таблиц

параметров

(рис. 2.10) не!

сет информацию о файлах,
которые содержат формы
таблиц параметров зубча!
тых зацеплений, поставлен!
ных в соответствие каждо!
му типу расчета. Файл фор!
мы формата

*.frf

 создается

с помощью лицензирован!
ного визуального дизайне!
ра отчетов

FastReport

(www.fastreport.ru)



Рис. 2.8.

Рис. 2.9.

Рис. 2.10.

25

Глава 2. Интерфейс модуля построения

Генерация сечений вала

Вкладка

Генерация сече

ний вала

 (рис. 2.11) пред!

назначена для задания па!
раметров отрисовки и
размещения сечений моде!
ли на листе чертежа.

1. Включите опцию

Упрощенная отрисовка сложных элементов

, чтобы не прорисовы!

вать на сечении все зубья зубчатых колес или шлицев.

2. Если вы хотите, чтобы каждое сечение модели являлось макроэлементом, включите оп!

цию

Объединять все элементы каждого сечения в макроэлемент

.

Макроэлемент

 — это объект, состоящий из нескольких простых объектов. Макроэле!

мент воспринимается системой (выделяется, перемещается, удаляется) как единое це!
лое. Ни один из входящих в макроэлемент простых объектов нельзя редактировать или
удалять отдельно, а если такие действия необходимы, то сначала нужно разрушить мак!
роэлемент.

3. Включите опцию

Каждое сечение отрисовывать в новом виде

, чтобы каждое сече!

ние было помещено на листе чертежа КОМПАС!График в отдельный вид.

После включения опции

Каждое сечение отрисовывать в новом виде

 ста!

нет доступной опция

Задавать масштаб видов с сечениями

. Если вы ее

включите, то перед генерацией каждого сечения будет открываться окно, в ко!
тором нужно будет указать масштаб изображения (рис. 2.12). Масштаб можно
ввести с помощью клавиатуры или выбрать из предлагаемого стандартного ря!
да, нажав кнопку с двумя точками.

4. Укажите

Количество расчетных точек на рабочей поверхности и переходной кривой зуб

чатого колеса

. Этот параметр будет влиять на точность отрисовки линии эвольвенты при

построении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество
точек необходимо задать, чтобы построить плавную линию эвольвенты.

5. Выберите в группе

Размещение сечения

 вариант

Задавать указанием

, чтобы иметь

возможность вручную определять положение сечения на листе чертежа. В этом случае
после вызова команды генерации сечения красным цветом будет показан фантом изоб!
ражения и предлагаемое место его размещения, а также рамка с перекрестьем, обозна!
чающая сечение. Вашей задачей будет переместить рамку в нужное место и щелкнуть
клавишей мыши, после чего на листе чертежа появится изображение сечения.

Рис. 2.11.

Рис. 2.12.

Часть I.

Общие сведения

26

6. При выбранном варианте

Автоматический выбор

все сечения



будут изображены

справа от тела вращения на одной с ним оси.

7. В группе

Параметры штриховки

 вы можете задать угол наклона и шаг штриховки се!

чений и валов.

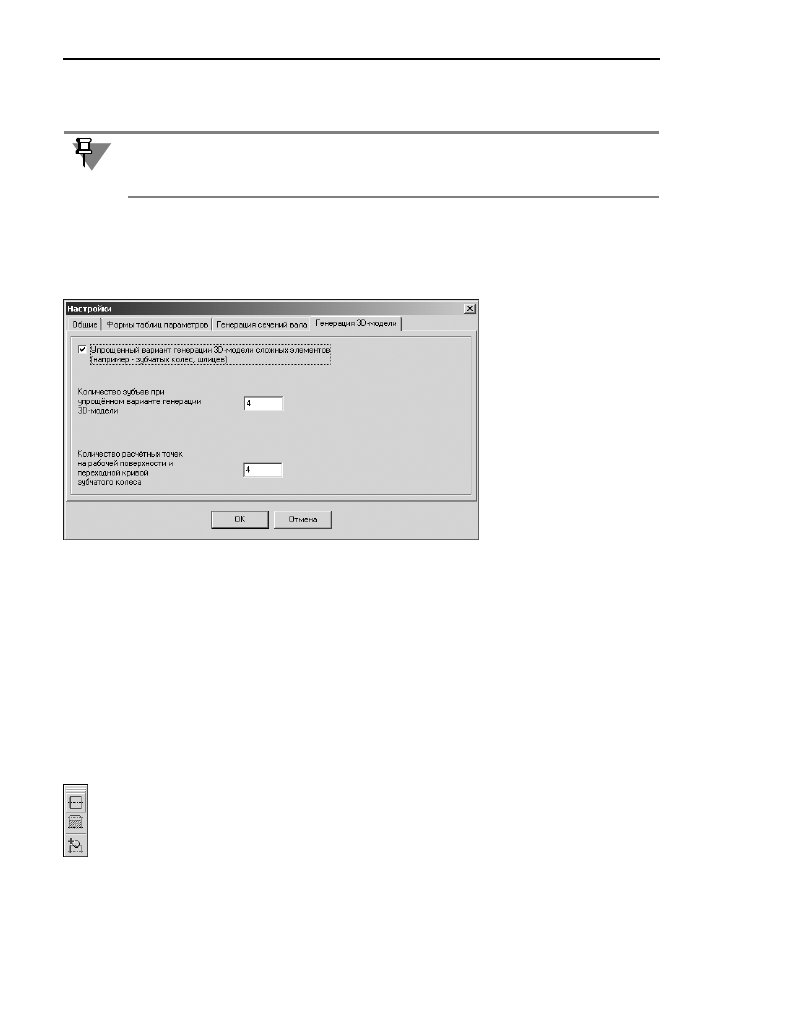

Генерация 3Dмодели

Вкладка

Генерация 3D

модели

 (рис. 2.13) предна!

значена для задания пара!
метров трехмерной твердо!
тельной модели, которая
может быть сгенерирована
системой.

Если проектируемая деталь имеет много зубьев (шлицев), для ускорения процесса гене!
рации модели вы можете включить опцию

Упрощенный вариант генерации

 и задать:

Количество зубьeв пpи упpoщеннoм вapиaнтe гeнepaции 3Dмoдeли

. Это количество зу!

бьев, которые будут показаны на модели;

Количество расчетных точек на рабочей поверхности и переходной кривой зубчатого ко
леса

. Этот параметр будет влиять на точность отрисовки линии эвольвенты при постро!

ении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество точек
необходимо задать, чтобы построить плавную линию профиля зуба.

2.2.

Инструментальная панель внешнего контура

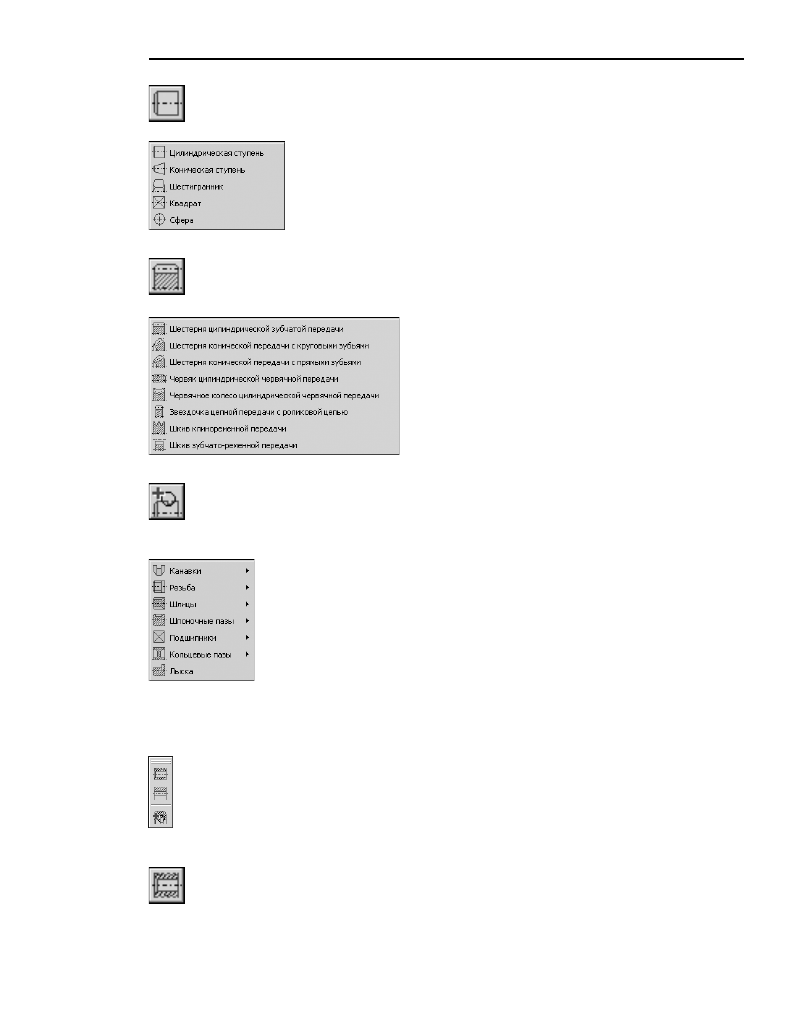

На инструментальной панели внешнего контура (рис. 2.14) расположены кнопки вызова
команд построения ступеней и элементов модели:

Простые ступени

;

Элементы механических передач

;

Дополнительные элементы ступеней

.

Если вы вручную расположите сечения на листе чертежа, после этого включите опцию

Автоматический выбор

 и снова сгенерируете сечения, они автоматически заменят

изображения предыдущих сечений в ранее установленных для них местах.

Рис. 2.13.

Рис. 2.14.

27

Глава 2. Интерфейс модуля построения

При нажатии кнопки

Простые ступени

 раскрывается вложенное меню (рис. 2.15). Оно

содержит список ступеней внешнего контура, которые вы можете создать при проекти!
ровании детали:

Цилиндрическая ступень

;

Коническая ступень

;

Шестигранник

;

Квадрат

;

Сфера

.

При нажатии кнопки

Элементы механических передач

 раскрывается вложенное ме!

ню (рис. 2.16). Оно содержит список элементов зубчатых, винтовых, цепных и ременных
передач, которые вы можете создать при проектировании детали.



При нажатии кнопки

Дополнительные элементы ступеней

 раскрывается вложенное

меню (рис. 2.17). Оно содержит список дополнительных элементов, которые вы можете
создать для той ступени модели, которая указана в дереве ступеней и элементов внешне!
го контура.

Многие команды в меню отмечены черным треугольником. Это значит, что они
имеют подменю, которые раскрываются при наведении курсора на команду.

Для разных ступеней и элементов модели будет предложен разный набор до!
полнительных элементов.

Чтобы перейти к заданию параметров ступени модели, элемента механических
передач или дополнительного элемента, выберите нужную команду, щелкните
мышью по строке меню или нажмите клавишу

 <Enter>

2.3.

Инструментальная панель внутреннего контура

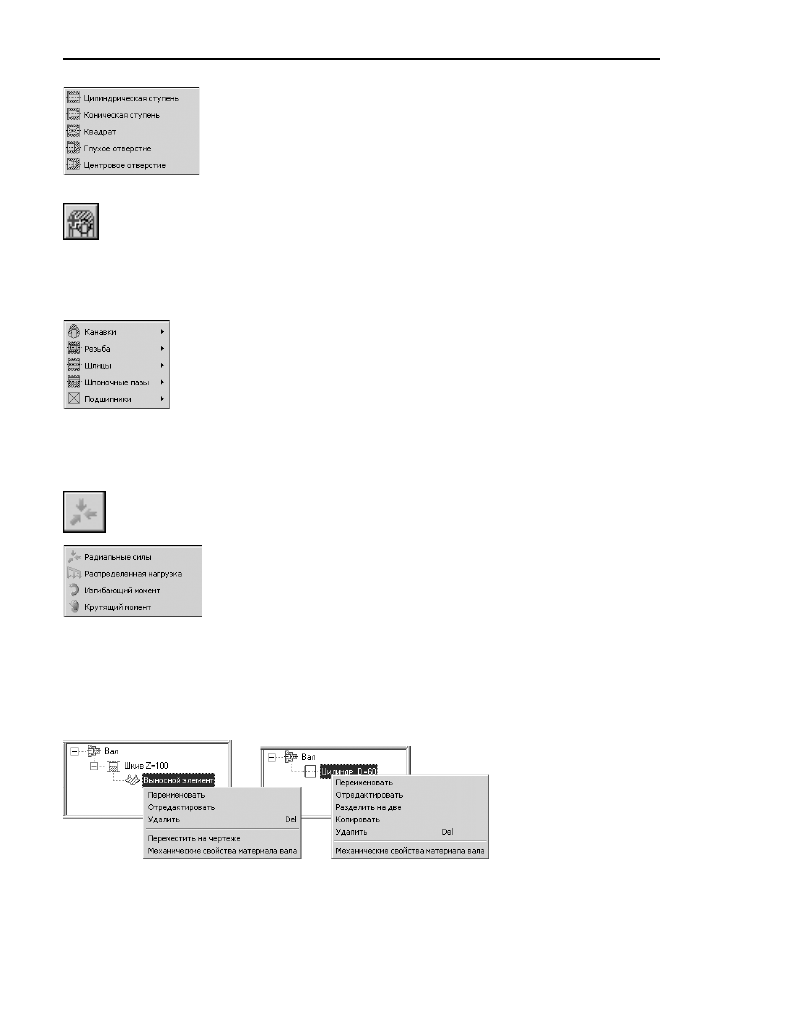

На инструментальной панели внутреннего контура (рис. 2.18) расположены кнопки вы!
зова команд построения ступеней и элементов вала:

Простые ступени

.

Цилиндрическая шестерня

.

Дополнительные элементы ступеней

.

При нажатии кнопки

Простые ступени

 раскрывается вложенное меню (рис. 2.19). Оно

содержит список ступеней внутреннего контура, которые вы можете создать при проек!
тировании детали:

Рис. 2.15.

Рис. 2.16.

Рис. 2.17.

Рис. 2.18.

Часть I.

Общие сведения

28

Цилиндрическая ступень

;

Коническая ступень

;

Квадрат

;

Глухое отверстие

;

Центровое отверстие

.

При нажатии кнопки

Дополнительные элементы ступеней

 раскрывается вложенное

меню (рис. 2.20). Оно содержит список дополнительных элементов, которые вы можете
создать для ступени модели, указанной в дереве ступеней и элементов внутреннего кон!
тура.

Многие команды в меню отмечены черным треугольником. Это значит, что они имеют
подменю, которые раскрываются при наведении курсора на команду.

Для разных ступеней и элементов модели будет предложен разный набор до!
полнительных элементов.

Чтобы перейти к заданию параметров ступени модели, элемента механических
передач или дополнительного элемента, выберите нужную команду, щелкните
мышью по строке меню или нажмите клавишу

<Enter>

2.4.

Меню сил и моментов

Чтобы развернуть меню сил и моментов, выделите основную ступень модели в дереве
ступеней и элементов. Нажмите кнопку

Приложение нагрузки

Раскроется вложенное меню (рис. 2.21), которое содержит перечень ко!
манд, с помощью которых вы сможете приложить нагрузку к активной
ступени модели.

Чтобы перейти к заданию нагрузки, выберите в перечне вид нагружения
щелчком мыши или нажатием клавиши

<Enter>

2.5.

Контекстное меню дерева ступеней

С помощью команд контекстного меню дерева ступеней и элементов вы сможете управ!
лять расположением и свойствами выделенных элементов модели.

Чтобы вызвать контекс!
тное меню, укажите сту!
пень или элемент модели
в дереве и нажмите пра!
вую клавишу мыши.

Состав меню будет раз!
ным для разных элемен!
тов дерева (рис. 2.22).

Описание команд контекстного меню приведено в таблице 2.5.

Рис. 2.19.

Рис. 2.20.

Рис. 2.21.

Рис. 2.22.

29

Глава 2. Интерфейс модуля построения

Табл. 2.5.  Команды контекстного меню дерева элементов и ступеней

Команда

Описание команды

Переименовать

Команда служит для изменения названия выбранной ступени
или элемента.
После ее вызова на экране появляется диалог, в котором
необходимо указать новое название и нажать кнопку

OK

Чтобы отказаться от переименования, нажмите кнопку

Отмена

 или закройте диалог.

Отредактировать

Команда предназначена для изменения параметров выбранной
ступени или элемента.

Разделить
на две...

Команда доступна только после выбора какой!либо ступени
вала. Она предназначена для разделения ступени на две части.
При этом дополнительные элементы, относящиеся к данной
ступени, останутся в ее левой части.
После вызова команды на экране появляется диалог, в котором
по умолчанию предлагается разделить ступень на два равных
участка. Для подтверждения ввода параметров нажмите кнопку

OK

, для отказа от разделения — кнопку

Отмена

.

Удалить

Команда служит для удаления выбранной ступени или
элемента.

Копировать

Команда доступна только при выборе какой!либо ступени вала.
С ее помощью вы сможете создать копию ступени. При этом
дополнительные элементы, которые относятся к данной
ступени, не скопируются.

Переместить
на чертеже

Команда предназначена для перемещения выносного элемента
без выхода из системы

КОМПАСSHAFT 2D V6

.

Придвинуть
к правому краю

С помощью этой команды вы сможете переместить таблицу
параметров элемента механической передачи к внутренней
рамке чертежа так, что правый край таблицы будет
соприкасаться с внутренней рамкой, а верхний край таблицы
будет находиться от внутренней рамки на расстоянии, которое
указано при настройке параметров отображения объектов
библиотеки на вкладке

Общие

 (см. раздел «Общие настройки»

на с. 23).

Механические
свойства
материала вала

Вызовите эту команду, чтобы выбрать материал вала и
определить механические свойства материала.

Часть I.

Общие сведения

30

2.6.

Калькулятор

Калькулятор (рис. 2.23) предназначен для выполнения математических действий при
вводе численных параметров ступеней и элементов модели.

Вызов калькулятора осуществляется:

двойным щелчком мыши в поле ввода параметра
ступени или дополнительного элемента;

нажатием клавиш

<Shift>+<Ctrl>+<C>

.

При работе с калькулятором вы можете использовать знаки и функции, перечисленные
в таблице 2.6.

Чтобы получить результат вычисления, нажмите клавишу

<=>

 или клавишу

<Enter>

.

Табл. 2.6.  Функции калькулятора КОМПАСSHAFT 2D V6

Знак

Функция

+

сложить

вычесть

/

разделить

*

умножить

()

скобки

Sqrt()

квадратный корень

^

возведение в степень

CosD()

косинус, аргумент в градусах

SinD()

синус, аргумент в градусах

TgD()

тангенс, аргумент в градусах

ArcTgD()

арктангенс, значение в градусах

Inv

инволюта, значение в радианах

ArcInv

аркинволюта, значение в радианах

InvD

инволюта, значение в градусах

ArcInvD

аркинволюта, значение в градусах

Рис. 2.23.

31

Глава 2. Интерфейс модуля построения

2.7.

Команды управления изображением
проектируемой ступени

В верхней части окон, где задаются
параметры простых ступеней и эле!
ментов механических передач, нахо!
дятся инструментальные панели. На
них вынесены кнопки вызова команд
управления изображением проектиру!
емой ступени (рис. 2.24).

Описание этих команд приведено в
таблице 2.7.

Рис. 2.24.

Табл. 2.7.  Команды управления изображением проектируемой ступени

Команда

Описание команды

Перестроить

Вызовите эту команду, чтобы, не выходя из текущего режима
работы, увидеть результаты изменений, которые внесены в
параметры ступени.

Обновить

Используйте команду для автоматического перестроения
изображения в активном окне КОМПАС!График без изменения
масштаба с целью удаления с экрана вспомогательных линий,
возникших в процессе работы с системой.

Фантомное
построение

Вызовите эту команду, чтобы ввести параметры ступени
фантомно!динамическим способом.

Значения диаметра и длины при фантомном построении ступени
будут автоматически округляться, если в диалоге

Настройки

 на

вкладке

Генерация сечений вала

 включена соответствующая

опция (см. раздел«Генерация сечений вала» на с. 25).

Рис. 2.25.

При фантомном построении основные
параметры ступени отображаются в
уменьшенном окне (рис. 2.25).
После завершения фантомного построения
введенные значения можно отредактировать.

Часть I.

Общие сведения

32

Чтобы прервать работу команды, нажмите клавишу

<Esc>

 или

кнопку

Стоп

 на панели специального управления КОМПАС!

График.

OK

Нажмите эту кнопку, чтобы построить ступень с заданными
параметрами в поле чертежа (фрагмента) КОМПАС!График.

Отмена

Нажмите эту кнопку, чтобы закрыть окно ввода параметров
простой ступени.

Расчет шлицевого
соединения

Нажмите эту кнопку, чтобы вызвать

Модуль расчета шлицевых

соединений

(см. раздел «Расчет шлицевого соединения» на

с. 51)

.

Табл. 2.7.  Команды управления изображением проектируемой ступени

Команда

Описание команды

кнопка

Стоп

.















содержание      ..      1      2      3      ..
