неисправностей лампы индикации
низкого уровня топлива (1986
-1987 XV700, c
1988 XV
750 и
XV1100)

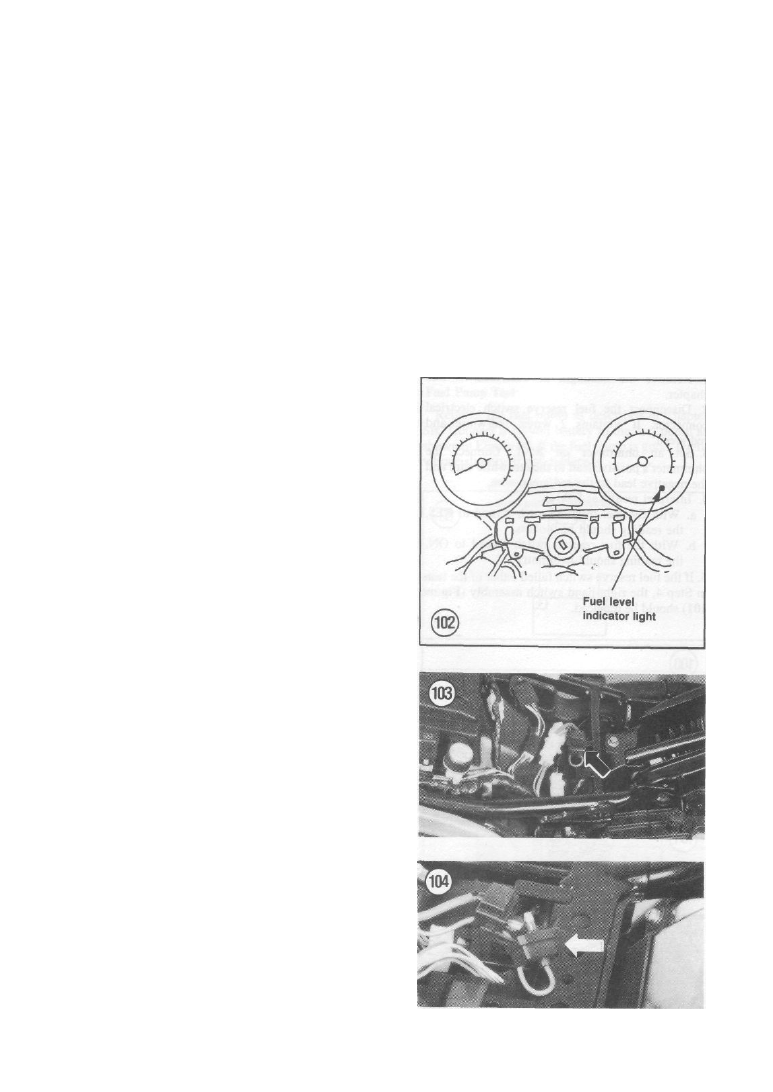

Эта лампа (Рис. 102) загорается когда
уровень топлива падает ниже 2.66 литра
(XV700)
или 3.04 литра
(XV1100).
Если лампа загорается
на высоком уровне топлива или не загорается
вообще, выполните:
1. Проверьте саму лампу. Замените при
необходимости
2. Поверните замок зажигания в положение ON, а
аварийный выключатель двигателя
–
в RUN.
Затем нажмите кнопку запуска. Лампа должна
загореться. Если да
–
продолжайте с пункта 3.
Если нет
–
проверьте:
А. Диоды
–
см. «Проверка диодной сборки» в
этом разделе
Б.
Главный
предохранитель
–
см.
«Предохранители» в этом разделе
В. АКБ
–
см. Раздел Три
Г. Проведите проверку замка зажигания у дилера
3. Проверьте проводку датчика уровня топлива.
Он закреплен на топливном баке. Если с ней все
в порядке, датчик может быть неисправен
–
проверьте его, как указано в этом разделе
ЗВУКОВОЙ СИГНАЛ
Снятие/Установка
1. Отсоедините провода сигналов
2. Выкрутите крепежные болты
3. Устанавливайте в обратном порядке
Проверка
1. Отсоедините провода сигналов.
2.
Поключите
к
сигналам
б12
-
вольтовую
батарею. Если сигнал в порядке
–
он зазвучит.
Если нет
–
замените его.
ПРЕДОХРАНИТЕЛИ
Когда бы предохранитель ни перегорел,
всегда
находите
причину
этого.
Обычно
проблема бывает в коротком замыкании в
защищенной
этим
предохранителем
цепи.
Замыкание проиходит по причине пофрежденной
изоляции или замыкания на массу отсединенного
провода. Параметры предохранителей указаны в
Таблице 4.
ВНИМАНИЕ
Никогда не поменяйте предохранитель
фольгой или проводом. Не используйте
предохранители на более высокий ток,
нежели указано. Перегрузка цепи может
вызвать пожар и утрату мотоцикла.
На
моделях
XV
используется
5
предохранителей. Главный расположен под
сиденьем, а
4
оставшихся
под
панелью
предохранителей.
Если
сгорает
главный
предохранитель,
снимите седло и отделите резиновй держатель
предохранителя. Снимите предохранитель и
замените его аналогичным. См. Рис. 103 (1981
-
1983) или Рис. 104 (с 1984).
На
моделях
1981
-
1983
остальные
предохранители
расположены
на
нижней

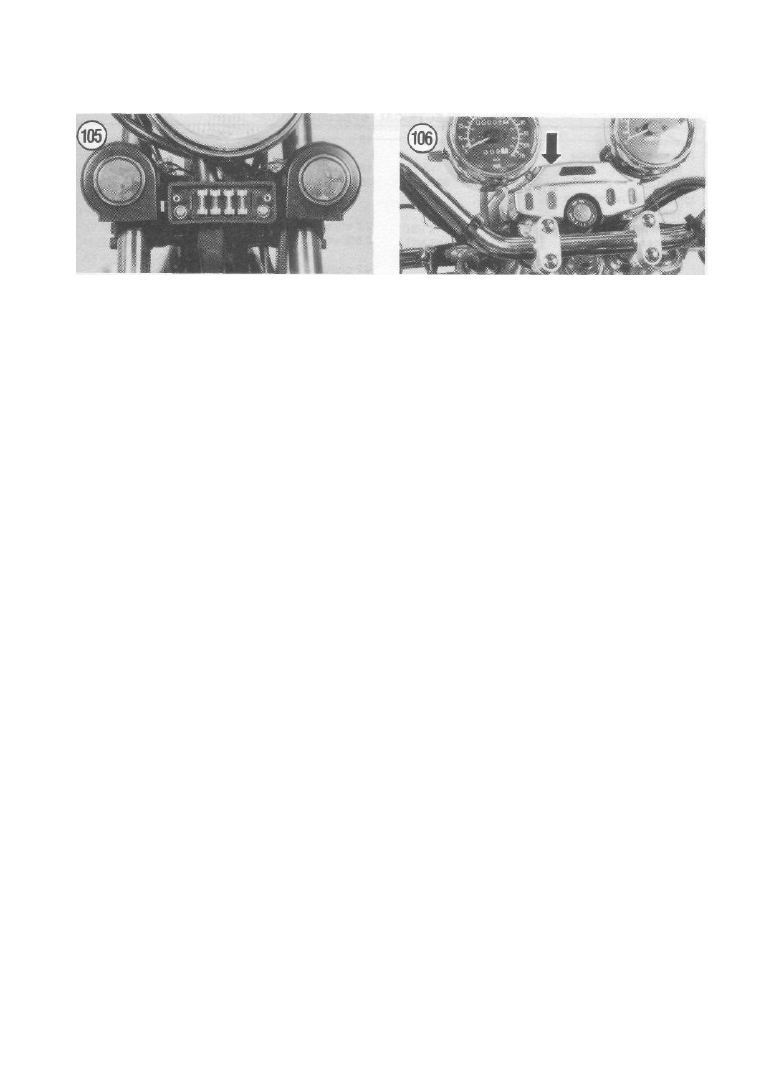

траверсе передней вилки. Снимите крышку и
замените перегоревший предохранитель (Рис.
105)
С 1984 предохранители стали устанавливать
под панелью контрольных ламп. Снимите панель
(Рис. 106) и замените предохранитель.
\
