Мотоцикл Yamaha XV1000. Руководство по эксплуатации - часть 2







Установка



1.

Если



прокладка



под



цилиндром



прилипла



к



цилиндру

  –

удалите



ее



и



очистите



поверхности



от



остатков

.

2.

Проверьте

,

чтобы



на



верхней



поверхности



цилиндра



не



было



остатков



старой



прокладки



3.

Установите

 2

напрявляющие



втулки



в



головку



цилиндра



4.

Установите



новую



прокладку



на



картер

,

выровняв



ее



по



всем



отверстиям

.

5.

Положите



по



поршень



подходящий



упор



(

отвертку

,

к



примеру

)

6.

Аккуратно



установите



цилиндр



на



шпильки



(

Рис

.  62)

и



опустите



его



до



поршня

.

Хорошо



смажьте



цилиндр



и



поршень



перед



установкой



ПРИМЕЧАНИЕ



Когда



цилиндр



установлен



на



шпильки



пропустите



в



него



приводную



цепь



7.

Сжимайте



каждое



поршневое



кольцо



по



мере



его



входа



в



цилиндр



пальцами



или



подходящим



червячным



хомутом

.

ПРЕДУПРЕЖДЕНИЕ



Не



затягивайте



хомут



более



того

,

чем



нужно



для



входа



кольца



в



цилиндр

,

поскольку



сильная



его



затяжка



может



вызвать



задиры



на



коцах



при



сдвигании



хомута

.

8.

Уберите



стопор



из

-

под



поршня



и



опустите



цилиндр



до



конца



9.

Повторите

 1-8

для



второго



цилиндра



10

Установите



головки

,

как



описано



в



этом



разделе





ПОРШНИ



И



ПОРШНЕВЫЕ



КОЛЬЦА





Поршень



Снятие

/

Установка





1.

Снимите



головки



и



цилиндры

,

как



описано



в



этом



разделе



2.

Заткните



отверстия



под



поршнями



чистой



ветошью



3.

Слегка



пометьте



поршни



как



передний



и



задний

,

чтобы



не



перепутать



при



установке



4.

Снимите



поршневые



кольца

,

как



описано



в



этом



разделе

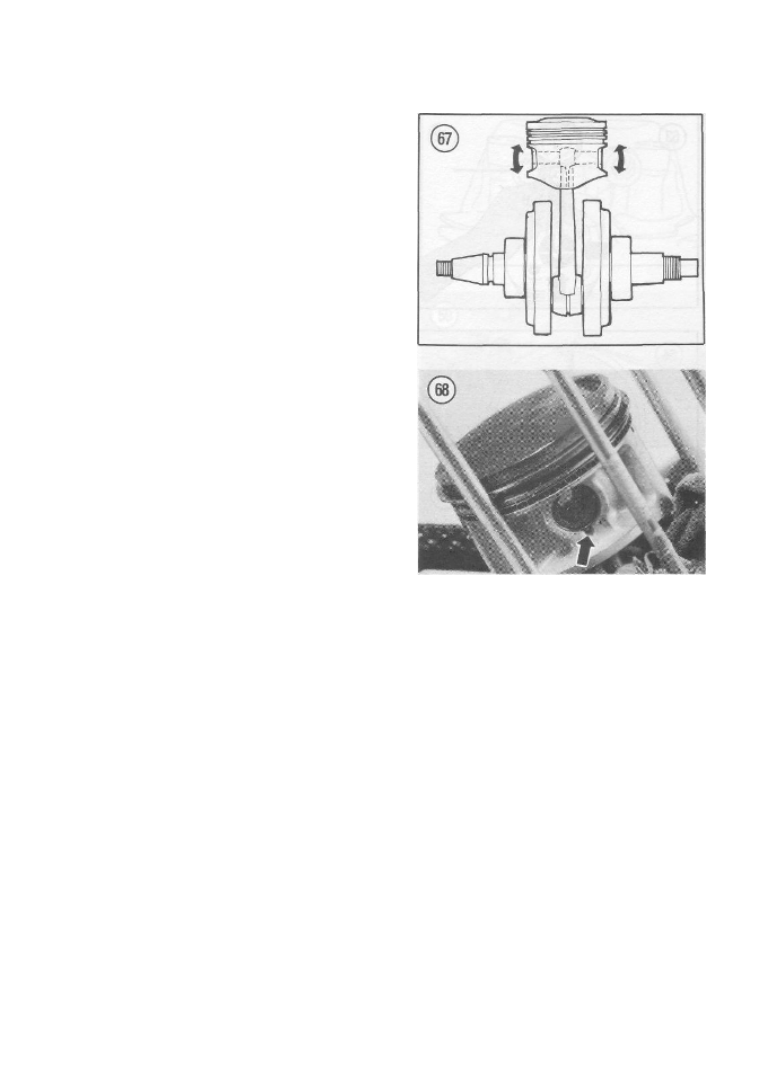

5.

Перед



снятием



поршневого



пальца

,

крепко



удерживая



шатун

,

покачайте



поршень

,

как



показано



на



Рис

.  6.

Если



поршень



качается

  (

не



перепутайте



с



нормальным



для



него



скольжением



в



головке



шатуна

)

–

это



показывает

,

что



изношены



палец

,

втулка



головки



шатуна

,

отверстия



в



поршне



или

,

что



вероятнее



всего

,

сразу



все



три

.

Пометьте



поршень



и



палец

,

чтобы



не



перепутать



при



сборке

.

6

Удалите



стопоры



пальца



из



отверстий



в



поршне



(

Рис

. 68)





7.

Нагрейте



поршень



маленькой



горелкой

.

Палец

,

возможно



выпадет

.

Если



нет

,

продолжайте



нагревать



примерно



до

  60°

С

  (

когда



он



достаточно



горячий

,

но



не



обжигает

).

Если



палец



продолжает



сопротивляться



изъятию

,

используйте



приспособление



из



подручных



средств

,

сходное



с



тем

,

что



показано



на

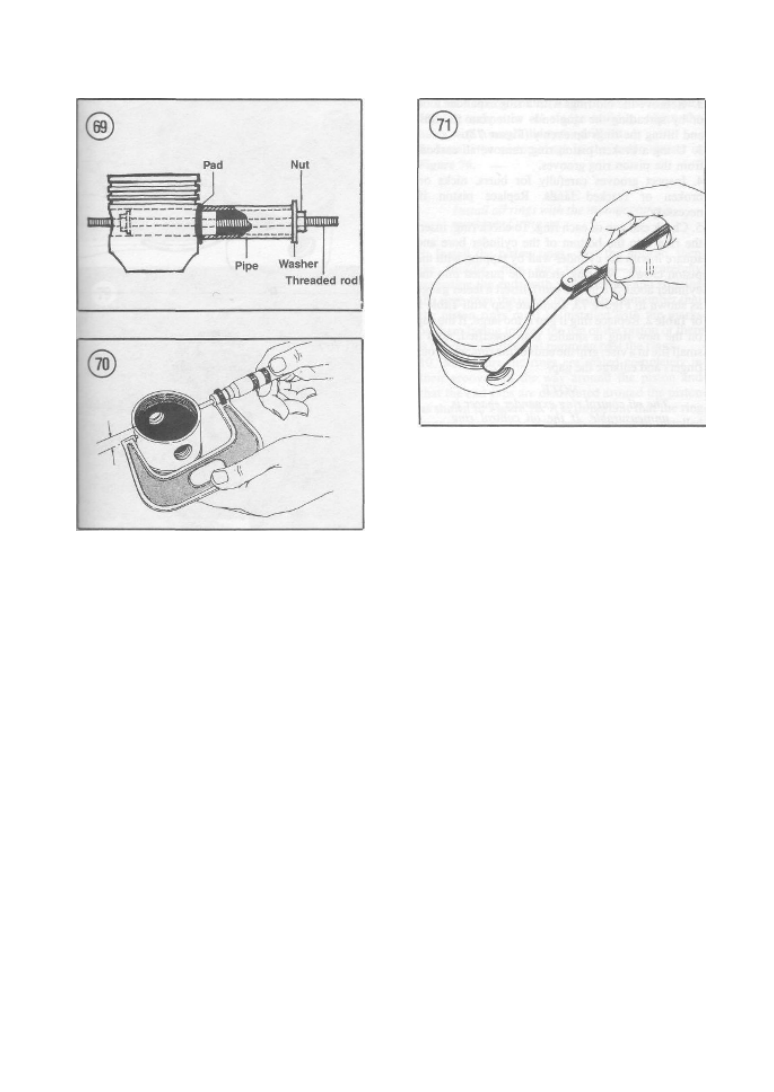

Рис

. 69.

8.

Проверьте



поршень

,

как



описано



в



этом



разделе

.

9.

Смажьте



палец

,

втулку



в



головке



шатуна



и



отверстия



под



палец



моторным



маслом



10.

Совместите



отверстия



в



шатуне



и



поршне

.

Если



устанавливаете



старые



детали

 –

убедитесь

,

что



ставите



тот



поршень

,

что



стоял



на



этом



шатуне

.

Метка

  «

ЕХ

»

на



переднем



поршне



показывает



вперед



двигателя

,

а



на



заднем

  –

назад

.

11.

Вставьте



палец



и



подбейте



его



пластиковым



молотком



пока



он



не



наживится



во



втулку

.

Удерживайте



шатун

,

чтобы



его



нижняя



головка



не



испытывала



поперечных



нагрузок

.

Если



палец



не



входит



просто



так

  –

нагрейте



поршень

,

либо



используйте



самоделку



с



Рис

. 69,

убрав



трубку



из



нее

.

Вдавливайте



палец

,

пока



он



не



отцентруется



в



поршне

.

12.

Установите



новые



стопорные



кольца

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------







13.

Установите



поршневые



кольца

,

как



описано



в



этом



разделе

.

14.

Повторите

 1-13

для



второго



поршня

.



Инспекция



поршня





1.

Аккуратно



сччистите



нагар



с



днища



поршня



мягким



скребком

.

Не



снимайте



и



не



повреждайте



кольцо



нагара



на



боковой



поверхности



поршня

,

над



верхним



кольцом

.

Если



поршни

,

кольца



и



цилиндры



будут



признаны



годными



к



дальнейшей



экплуатации

,

удаление



этого



нагара



повлечет



повышенный



угар



масла

.



ПРЕДУПРЕЖДЕНИЕ



Не



очищайте



юбку



поршня



металлической



щеткой

.


2.

Проверьте



канавки



колец



на



отсутствие



отложений

,

повреждений



краев



и



износа



по



ширине

.

Обратите



особое



внимание



на



канавки



верхних



колец

,

поскольку



они



обычно



изнашиваются



быстрее



остальных

.

3.

Измерьте



зазор



поршень

-

цилиндр



как



описано



в



этом



разделе

.

4.

Если



износ



или



повреждения



требуют



замены



поршня

,

выберите



новый



поршень

,

как



описано



в



этом



разделе

.





Измерение



поршневого



зазора




1.

Убедитесь

,

что



поршень



и



стенки



цилиндра



чистые



и



сухие

.

2.

Измерьте



нутромером



внутренний



диаметр



цилиндра



на



глубине

 13

мм



от



верхнего



его



края

.

3.

Измерьте



микрометром



внешний



диаметр



поршя



на



указанном



расстоянии



от



его



нижнего



края

  (

Таблицы

  1

и

  2),

перпендикулярно



оси



поршневого



пальца

 (

Рис

. 70).

4.

Разность



диаметров



поршня



и



цилиндра



и



есть



поршневой



зазор

.

Сравните



его



с



указанным



в



спецификациях

  (

Таблицы

  1

и

  2).

Если



зазор



велик

  –

требуется



замена



поршня



и



расточка



цилиндра

.

Сперва



купите



новый



поршень

,

измерьте



его



диаметр



и



прибавьте



к



нему



величину



поршневого



зазора



для



определения



точного



значения



величины



расточки



цилиндра

.



Поршневые



кольца



Снятие

/

Установка





ПРЕДУПРЕЖДЕНИЕ



Края



колец



очень



острые

.

Будьте



осторожны



при



обращении

,

избегайте



порезов

.


1.

Измерьте



щупом



боковой



зазор



кольца



в



канавке



(

Рис

.

71)

и



сравните



его



со



спецификациями

  (

Таблицы

  1

и

  2).

Если



он



больше



требуемого

 –

замените



кольца

.

Если



и



на



новых



кольцах



зазор



больше



допустимого

  –

замените



поршень

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



2.

Снимите



кольца



с



помощью



расширителя

,

либо



просто



раздвигая



края



кольца



пальцами



(

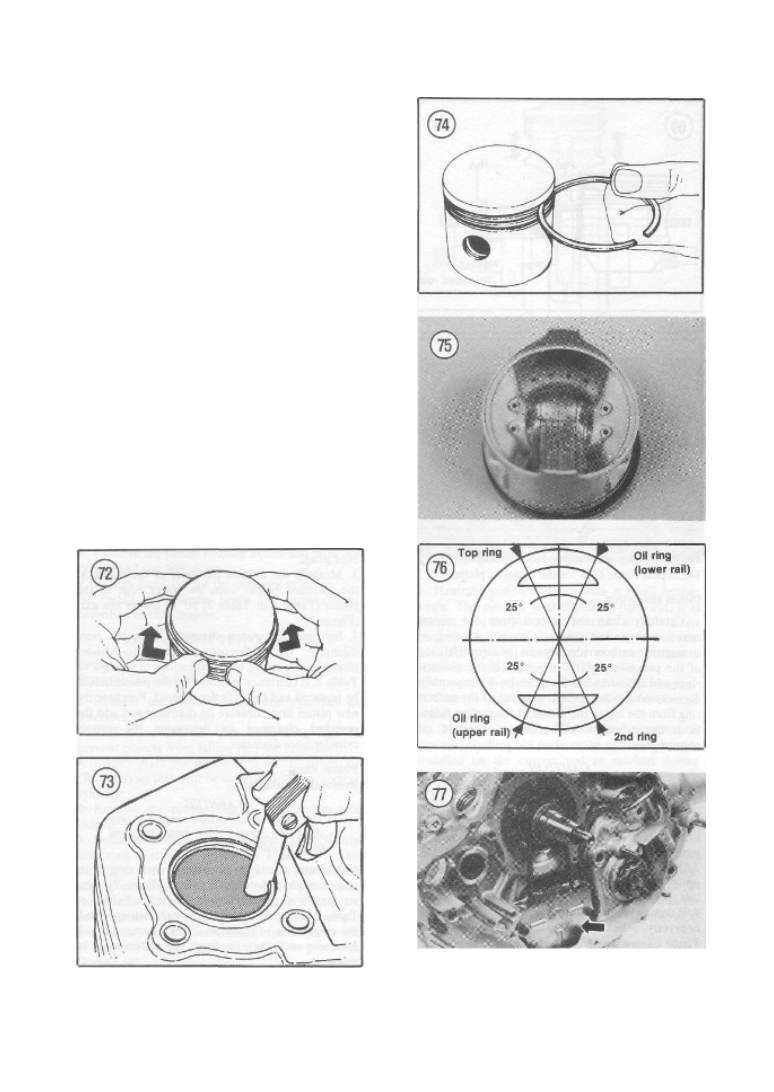

Рис

. 72).

3.

Используя



сломанное



кольцо

,

удалите



весь



нагар



из



канавок

.

4.

Тщательно



проверьте



канавки



на



отсутствие



отложений

,

зазубрин



или



других



повреждений

.

Замените



поршень



при



необходимости

.

5.

Проверьте



зазоры



в



замках



колец

.

Для



проверки



вставьте



снятое



кольцо



в



цилиндр



с



нижней



его



стороны



и



продвиньте



его



поршнем



на

  15

мм



от



края



цилиндра

.

Измерьте



щупом



зазор

  (

Рис

.  73).

Сравните



со



спецификациями



(

Таблицы

  1

и

  2).

Замените



кольца

,

если



зазор



велик

.

Если



на



новых



кольца



зазор



мал

,

подточите



концы



полоским



алмазным



надфилем

,

зажав



его



в



замке



кольца





ПРИМЕЧАНИЕ



Расширитель



маслосъемного



кольца



не



измеряется

.

Если



обоймы



кольца



изношены

,

меняются



все



три



части



кольца

,

как



одна



деталь

.


6.

Прокатайте



каждое



кольцо



по



своей



канавке



(

Рис

.  74),

проверяя



отсутствие



закусываний

.

Небольшие



закусывания



можно



убрать



с



канавок



мелким



надфилем

.











-------------------------------------------------------------------------------------------------------------------------------------------------------------







7.

Проверьте



маслоотводные



каналы



в



поршнях



(

Рис

.  75)

на



отсутствие



нагара



и



отложений

.

Прочистите



каналы



тонким



сверлом



8.

Установите



поршневые



кольца

,

расположив



их



замки



по



Рис

. 76



ПРИМЕЧАНИЕ



Устанавливайте



кольца



вверх



нанесенными



на



них



метками

.


9.

Установите



поршневые



кольца

  –

сначала



нижнее

,

потом



среднее



и

,

последним

,

верхнее

  –

путем



разжатия



их



большими



пальцами



и



надевания



через



верх



поршня

.

Помните

,

что



метки

,

нанесенные



на



кольца



должны



быть



оращены



вверх

.

В



противном



случае



масло



может



попадать



в



камеру



сгорания

.

10.

Убедитесь

,

что



кольца



полностью



сели



в



свои



канавки

,

а



их



замки



расположены



как



показано



на



Рис

. 76.

Важно

,

чтобы



замки



не



выстроились



в



одну



линию

,

во



избежание



потери



компрессии

.

11.

При



установке



ремонтных



колец

,

убедитесь

,

что



их



размерность



совпадает



с



размерностью



ремонтых



поршнейю



12.

При



установке



новых



колец



проверьте



боковой



зазор



в



канавке



каждого



кольца



и



сравните



его



со



спецификациями

  (

Таблицы

  1

и



2).


МАСЛЯНЫЙ



НАСОС

/

МАСЛОЗАБОРНИК





Снятие

/

Установка





Масляный



насос



на



всех



моделях



может



быть



снят



на



установленном



в



раму



двигателе

.

Здесь

,

для



наглядности

,

операции



показаны



на



снятом



двигателе

.

1.

Снимите



ротор



как



описано



в



Разделе



Семь



2.

Снимите



крышку



насоса

 (

Рис

. 77)

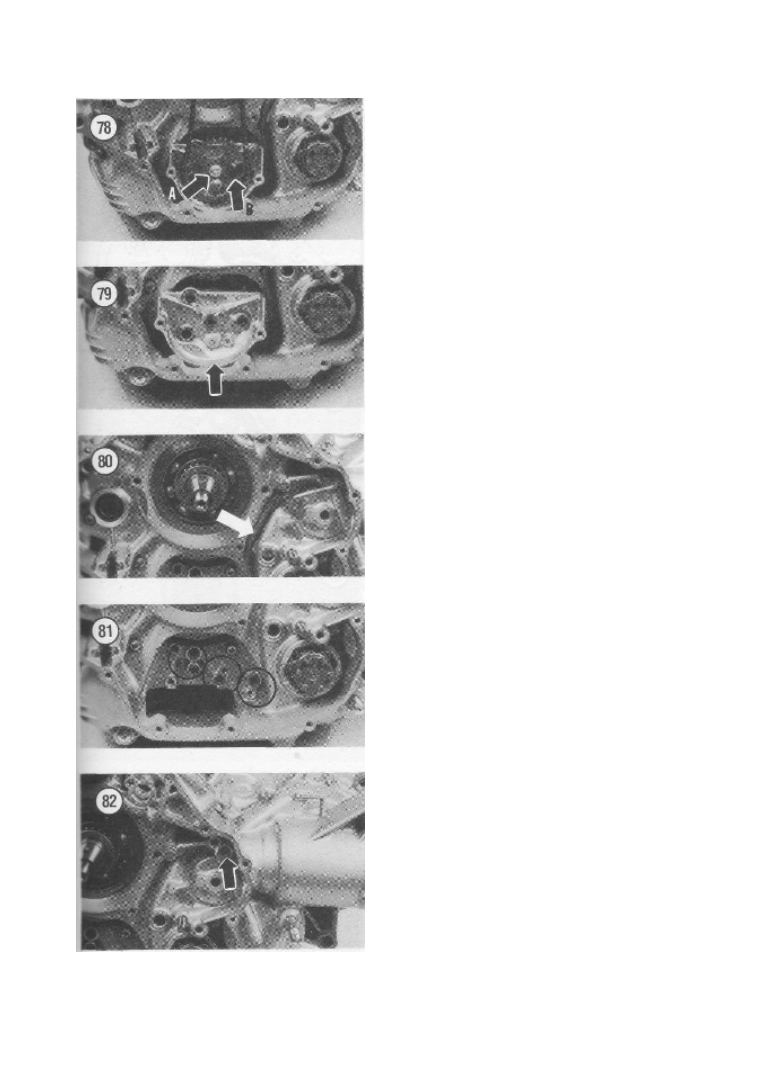

3.

Выкрутите



болт



звездочки



насоса

 (

А

,

Рис

. 78)

и



снимите



звездочку

  (

В

,

Рис

.  78)

с



насоса

.

Подайте



ее



вверх



и



снимите



с



нее



цепь



привода



насоса

.

4.

Выкрутите



крепежные



болты

,

крепящие



насос



к



картеру

 (

Рис

. 79)

и



снимите



насос



5.

Выкрутите



болты

,

крепящие



маслопровод



(

Рис

. 80)

и



снимите



его



6.

Снимите

  4

уплотнительных



кольца



и



направляющую



с



левой



половины



картера

.

См

.

Рис

. 81

и

 82.

7.

Универсальным



съемником



снимите



с



коленчатого



вала



звездочку



привода



насоса

.

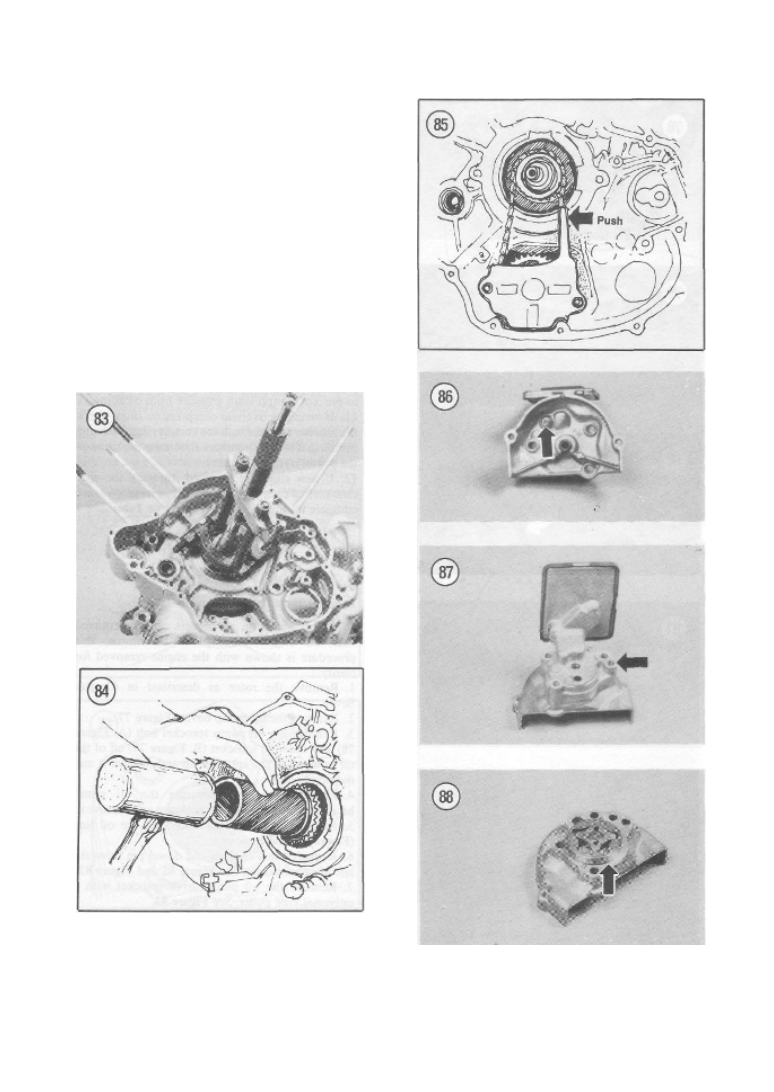

См

.

Рис

. 83.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



ПРИМЕЧАНИЕ



Звездочка



повреждается



при



снятии



и



заменяется



на



новую



при



сборке

.


8.

Проверьте



все



части

,

как



описано



в



этом



разделе



9.

Устанавливайте



в



обратном



порядке

,

обращая



внимание



на



следующее



А

.

Установите



новую



звездочку



на



коленчатый



вал

.

Устанавливайте



ее

,

осаживая



через



подходяший



кусок



трубы

.

См

.

Рис

. 84

Б

.

Затяните



болты



крепления



насоса



и



его



звездочки



моментом



в

 10

Н

*

м



В

.

Устанавливая



крышку



насоса

,

подайте



направляющую



цепи

  (

если



таковая



имеется

)

вперед



при



затягивании



болтов



крепления



(

Рис

.

85).

Это



обеспечит



правильное



натяжение



цепи



привода



насоса

.











-------------------------------------------------------------------------------------------------------------------------------------------------------------







Разборка

/

Инспекция

/

Сборка





Эта



процедура



описывает



разборку



и



проверку



насоса

.

Если



какая

-

то



его



деталь



изношена

,

меняется



насос



в



сборе

.

1.

Проверьте



на



целостность



внешний



корпус



насоса



2.

Выкрутите



стяжной



болт



корпуса



насоса

 (

Рис

.

86).

Отделите



заборник



с



крышкой



от



насоса



(

Рис

. 87)

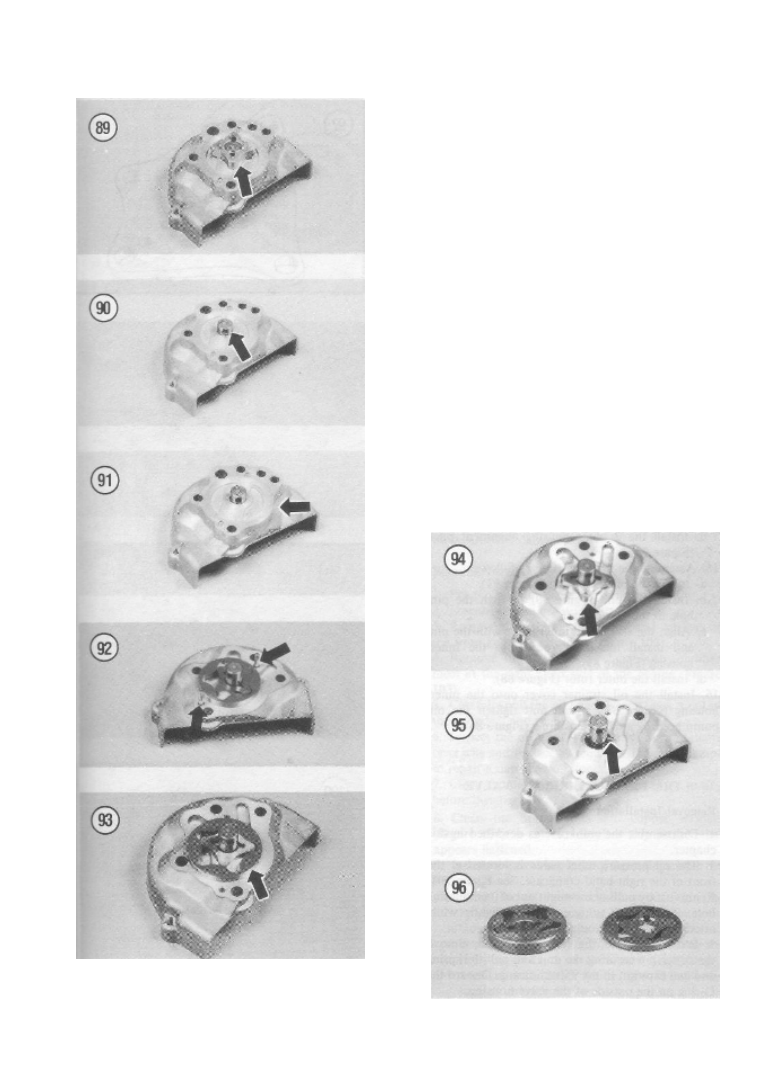

3.

Снимите



внешний

 (

Рис

. 88)

и



внутренний

 (

Рис

.

89)

роторы



с



верхней



части



корпуса

.

4.

Выньте



штифт



ротора

  (

Рис

.  90)

и



снимите



внутреннюю



крышку



корпуса

 (

Рис

. 91)

5.

Выньте



два



внутренних



направляющих



штифта

  (

Рис

.  92)

из



основной



части



корпуса



насоса



6.

Снимите



внешний

 (

Рис

. 93)

и



внутренний

 (

Рис

.

94)

роторы



с



основной



части



корпуса



7.

Выньте



штифт



ротора

 (

Рис

. 95)

8.

Промойте



все



части



и



высушите



сжатым



воздухом



9.

Соберите



обе



роторные



пары

,

как



показано



на



Рис

.  96.

Замените



насос

,

если



какой

-

то



из



роторов



имеет



явные



повреждения

.

Если



нет

  –

переходите



к



п

. 10.






-------------------------------------------------------------------------------------------------------------------------------------------------------------

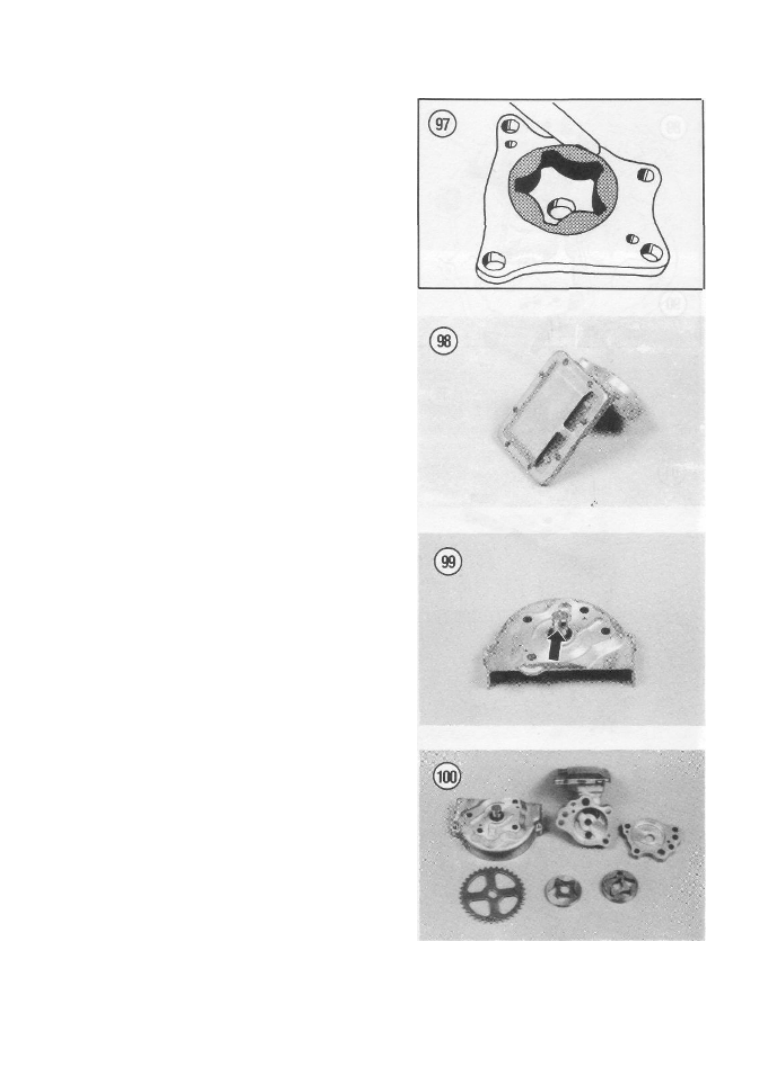

10.

Установите



внешние



роторы



в



соответствующие



части



корпусов



и



проверьте



плоским



щупом



зазор



между



корпусом



и



ротором



(

Рис

.  97).

Зазор



должен



быть



в



пределах



спецификаций

 (

Таблицы

 1

и

 2).

Если



он



велик

 –

замените



насос

.

11.

Проверьте



сетку



заборника



на



разрывы



и



другие



повреждения

;

замените



насос



при



их



наличии



12.

Проверьте



вал



насоса

  (

Рис

.  99)

на



износ



и



повреждения





ПРИМЕЧАНИЕ



Продолжайте



с



п

.  13

только



если



предыдущие



выполнены



и



части



насоса



выглядят



исправными




13.

Нанесите



на



все



части



насоса

  (

Рис

.  100)

тонкий



слой



свежего



моторного



масла



перед



сборкой

.

14.

Соберите



главную



часть



корпуса



в



следующем



порядке

:

А

.

Установите



штифт

 (

Рис

. 95)

в



отверстие



на



валу



Б

.

Выровняйте



щель



на



внутреннем



роторе



со



штифтом



и



установите



ротор



на



вал

 (

Рис

. 94)

В

.

Установите



внешний



ротор

 (

Рис

. 93)

Г

.

Установите



направляющие



штифты

  (

Рис

.

92)

15.

Соберите



внутреннюю



часть



корпуса



в



следующем



порядке

:

А

.

Установите



ее



на



главную



часть

 (

Рис

. 91)

Б

.

Установите



штифт



ротора

  (

Рис

.  90)

в



отверстие



на



валу



В

.

Выровняйте



щель



на



внутреннем



роторе



со



штифтом



и



установите



ротор



на



вал

 (

Рис

. 89)

Г

.

Установите



внешний



ротор

 (

Рис

. 88)

16.

Установите



заборник



с



крышкой



на



внутреннюю



часть



корпуса

 (

рис

. 87).

Установите



и



затяните



стяжной



болт



корпуса



насоса

 (

Рис

. 86)




ПЕРЕПУСКНОЙ



КЛАПАН





Снятие

/

Установка



1.

Разделите



половинки



картера

,

как



описано



в



этом



разделе



2.

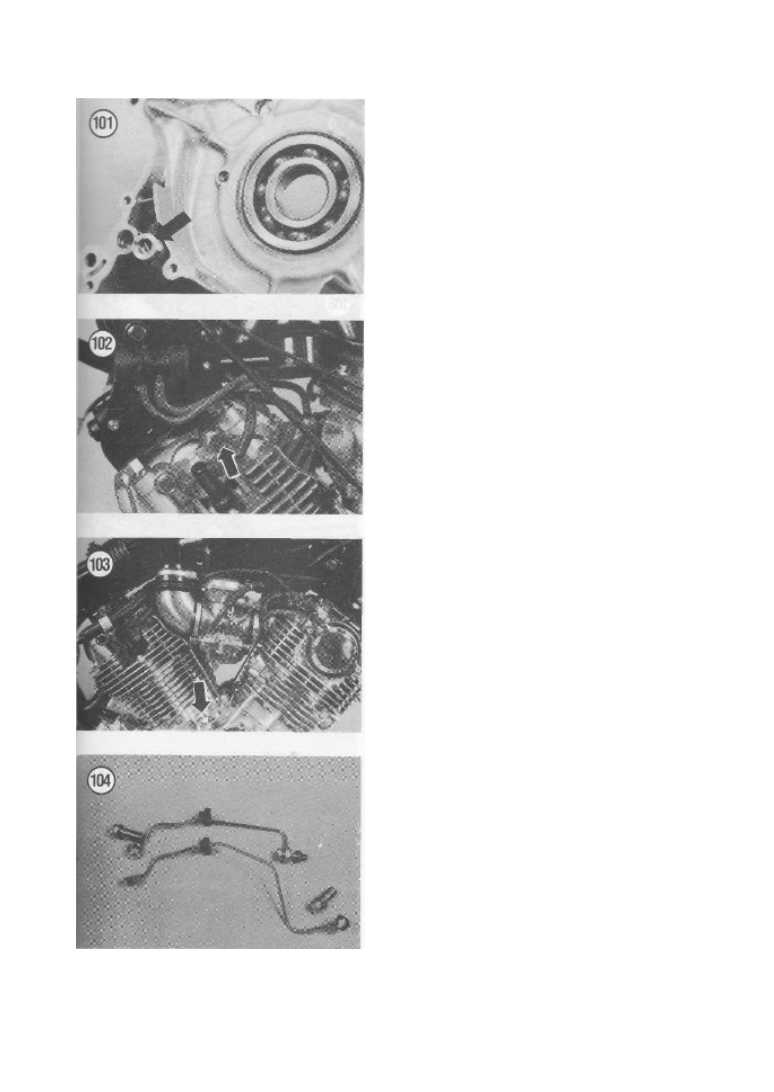

Перепускной



клапан



расположен



спереди



в



правой



половине



картера

.

См

.

Рис

. 101.

Снимите



его

,

просто



вытянув



из



гнезда

.

Если



он



сидит



туго

,

поворачивайте



его



в



процессе



вынимания

.

3.

Если



необходима



разборка

  –

снимите



шплинт



и



выньте



пружину



и



заглушки



из



корпуса



насоса

.

Замените



уплотнительное



кольцо



снаружи



клапана

.





-------------------------------------------------------------------------------------------------------------------------------------------------------------







4.

Промойте



все



детали

.

Проверьте



их



на



повреждения



и



износ

.

Если



что

-

то



требует



замены

 –

меняется



весь



клапан

.

5.

Смажьте



все



детали



свежим



моторным



маслом



и



соберите



клапан



в



обратном



разборке



порядке

.

Установите



новый



шплинт

.



ПРИМЕЧАНИЕ



Замерьте



длину



нового



шплинта



и



обрежьте



его

,

вровень



со



старым

,

если



необходимо




6.

Установите



новый



шплинт



и



туго



обожмите



его



концы



вокруг



корпуса



клапана



7.

Установите



клапан



в



корпус

.

Убедитесь

,

что



уплотнительное



кольцо



не



сползло



при



установке



8.

Соберите



картер

,

как



описано



в



этом



разделе

.




МАСЛЯНЫЕ



МАГИСТРАЛИ





Две



масляные



магистрали



подводят



моторное



масло



от



главной



магистрали



к



головкам



цилиндров

.

Эти



маслопроводы



должны



ежемесячно



проверяться



на



отсутствие



повреждений

.



Снятие

/

Установка



1.

Установите



мотоцикл



на



центральную



подставку



2.

Отсоедините



минусовый



провод



от



АКБ



3.

Выкрутите



крепежные



болты



и



снимите



уплотнительные



шайбы



с



обеих



головок



цилиндров



4.

Выкрутите



общий



болт



справа



на



картере



у



основания



цилиндров

 (

Рис

. 103)

5.

Аккуратно



снимите



резиновые



демпферы



маслопроводов



и



снимите



обе



трубки



6.

Проверьте



обе



трубки

  (

Рис

.  104)

на



отстутствие



трещин



и



замятий

.

Замените



при



необходимости

.

Не



пытайтесь



восстановить



поврежденные

.

7.

Промойте



и



высушите



трубки



перед



установкой



8.

Промойте



крепежные



болты



и



медные



шайбы



(

Рис

.

104).

Замените



шайбы

,

кажущиеся



расплющенными

.

9.

Устанавливайте



в



обратном



порядке

,

обращая



внимание



на



следующее

:

А

.

Аккуратно



выровняйте



трубки

.

Более



длинная



идет



на



передний



цилиндр



Б

.

Устанавливайте



крепежные



болты



с



медными



шайбами



по



обоим



сторонам



наконечника



трубки

.

Сначала



все



болты



закрутите



от



руки

.

Шайбы



с



тремя



язычками



ставятся



на



самый



длинный



крепежный



болт

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



В

.

Вставьте



каждый



из



резиновых



держателей



трубок



между



ребрами



цилиндров



Г

.

Затяните



соединительные



болты



с



моментом



20

Н

*

м



Д

.

После



установки



трубок



еще



раз



проверьте



их



расположение



Е

.

После



краткого



дорожного



теста



остановитесь



и



проверьте



маслопроводы



на



утечку

.

Исправьте



все



проблемы



перед



последующей



эксплуатацией





ДАТЧИК



УРОВНЯ



МАСЛА





Датчик



уровня



масла



и



его



лампа



внедрены



для



сигнализации



водителю



о



том

,

что



уровень



масла



в



картере



низок

.

Датчик



расположен



прямо



под



гнездом



масляного



фильтра

.

Датчик



может



быть



заменен



без



снятия



двигателя

.



Проверка



1.

Отсоедините



разъем



датчика

.

См

.

Схемы



электрооборудования



для



правильного



определения



цвета



нужных



проводов

.

2.

Замкните



провод



датчика



на



массу

.

Используйте



подходящую



перемычку



при



необходимости

.

Включите



зажигание



и



проверьте



сигнальную



лампу



датчика

.

Если



она



горит

,

проверьте



уровень



масла



3.

Если



уровень



низок

,

долейте



масло



и



повторите



тест

.

Если



уровень



в



норме

,

но



лампа



продолжает



гореть

,

замените



датчик



как



описано



в



этом



разделе





Снятие

/

Установка





1.

Установите



мотоцикл



на



центральную



подставку



2.

Снимите



выхлопную



трубу



переднего



цилиндра

,

как



описано



в



Разделе



Шесть



3.

Слейте



масло



из



двигателя



как



описано



в



Разделе



Три



4.

Отсоедините



разъем



датчика



5.

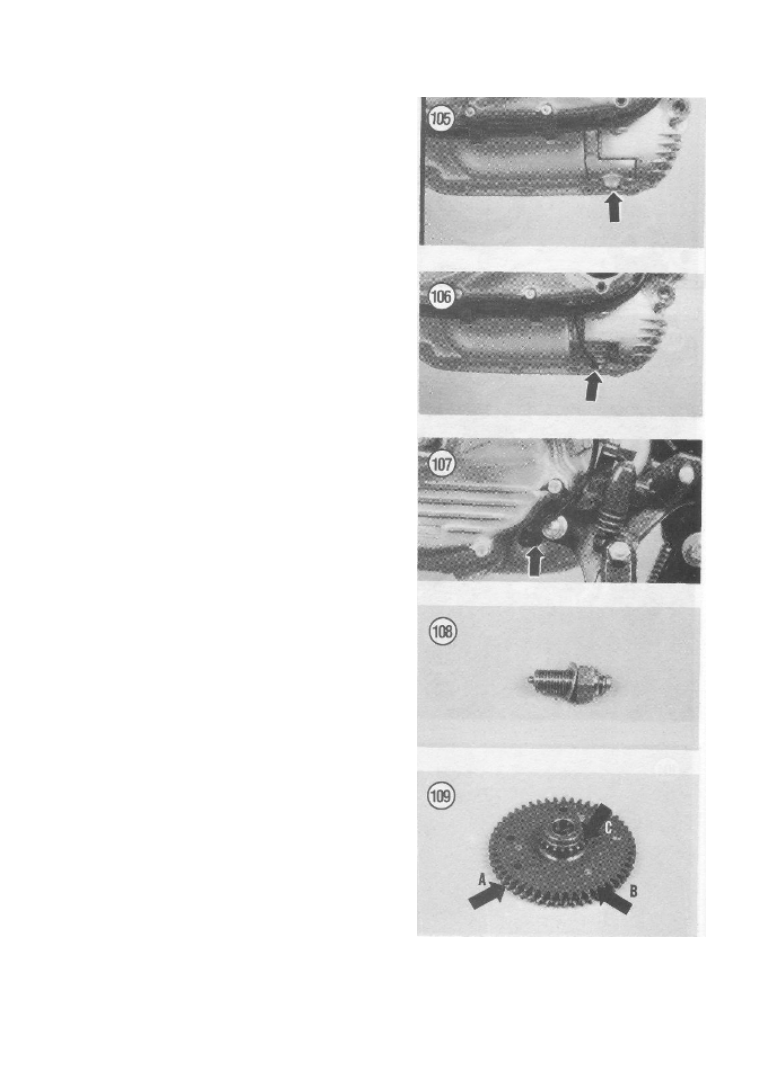

Снимите



крышку



датчика

  (

Рис

.  105)

и



вытяните



датчик



из



картера

 (

Рис

. 106)

6.

Выбросьте



уплотнительное



кольцо



датчика



7.

Устанавливайте



в



обратном



порядке

,

обращая



внимание



на



следующее

:

А

.

Установите



новое



уплотнительное



кольцо

.

Смажьте



его



чистым



моторным



маслом



перед



установкой



Б

.

Убедитесь

,

что



место



установки



датчика



очищено



от



грязи



В

.

Залейте



масло



в



двигатель



как



описано



в



Разделе



Три

.



-------------------------------------------------------------------------------------------------------------------------------------------------------------



ДАТЧИК



НЕЙТРАЛИ





Датчик



нейтрали



расположен



с



левой



стороны



картера

,

под



рычагом



переклюения



передач

.

Датчик



может



быть



заменен



без



снятия



двигателя

.

Тесты



датчика



описаны



в



Разделе



Семь

.



Снятие

/

Установка





1.

Установите



мотоцикл



на



центральную



подставку

.

2.

Снимите



левый



кронштейн



водительской



подножки



на



моделях



от

 1984

года



выпуска

.

3.

Слейте



масло



из



двигателя

,

как



описано



в



Разделе



Три







4.

Сдвиньте



резиновый



чехол



и



отключите



разъем



датчика

 (

Рис

. 107)

5.

Выкрутите



датчик



6.

Снимите



и



утилизуйте



прокладку



датчика

 (

Рис

.

108)
7.

Устанавливайте



в



обратном



порядке

,

обращая



внимание



на



следующее

:

А

.

Установите



новую



прокладку



Б

.

Убедитесь

,

что



место



установки



датчика



очищено



от



грязи



В

.

Затяните



датчик



моментом



в

 20

Нм



Г

.

Залейте



масло



в



двигатель

,

как



описано



в



Разделе



Три





ПРИВОДНЫЕ



ШЕСТЕРНИ





Приводные



шестерни



каждого



цилиндра

  –

это



сборки



из



трех



шестерен

.

Собственно



приводная



(

передняя

)

шестерня



подпружинена

 (

А

,

Рис

. 109)

и



соединена



с



промежуточной



(

средней

)

шестерней

 (

В

,

Рис

. 109).

Звездочка



привода



цепи



распределительного



вала

 (

С

,

Рис

. 109)

выполнена



на



задней



стороне



промежуточной



шестерни

.

Во



время



работ



термин

 «

приводная



шестерня

»

будет



употребляться



ко



всей



сборке

.

При



описании



процедуры



выравнивания



шестерен

,

приводная



шестерня

  (

А

,

Рис

.  109)

будет



упоминаться



как



отдельная



деталь

.



Снятие





Процедура



одинакова



для



обоих



цилиндров

.

Пометьте



шестерни



и



валы



как



передние



и



задние



перед



снятием

  (

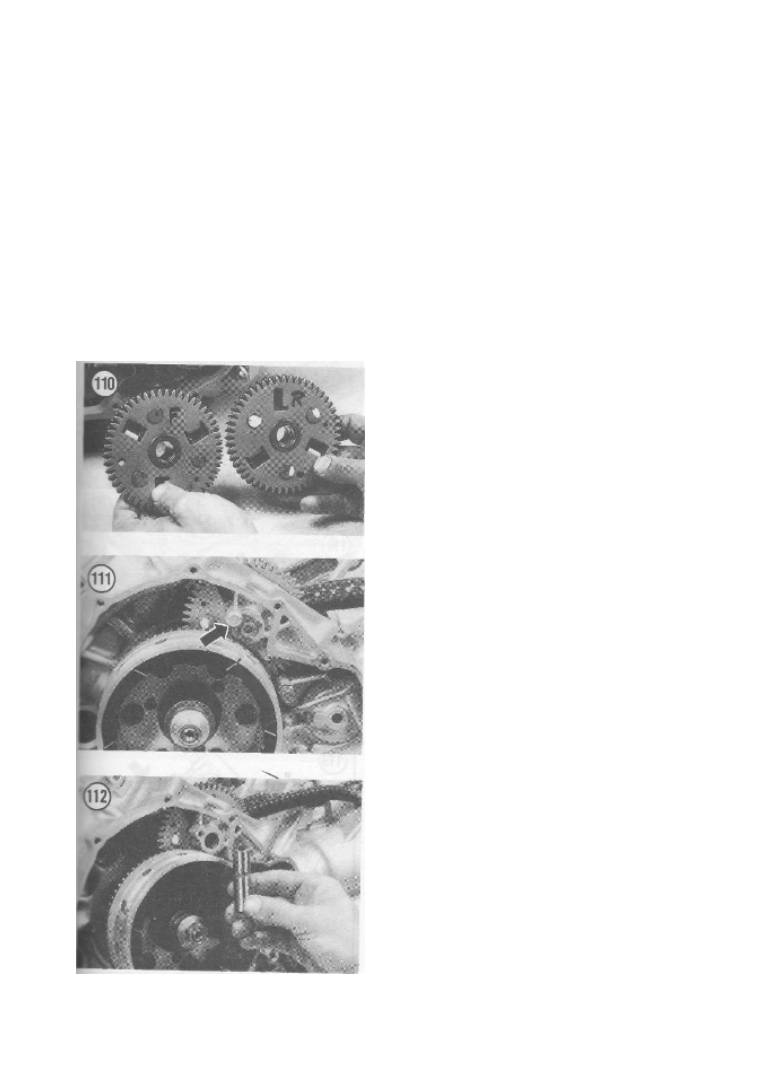

Рис

.  110).

Обратите



внимание

,

что



процедуры



установки



шестерен



различны

.

(

Когда



разбирал



у



себя

,

обратил



внимание

,

что



одна



из



шестерен



имеет



заводские



клейма

  “R”,

причем

,

стояла



она



спереди

,

но



по



фото



опознана



как



задняя

;

кто

-

то



до



меня



разбирал



мотор



в



Японии

  –

прим

.

PlasmaNaut).



1.

Снимите



двигатель

,

как



описано



в



этом



разделе



2.

Снимите



цилиндры

,

как



описано



в



этом



разделе



3.

Выкрутите



стопорный



болт



вала



шестерни



и



снимите



стопорную



пластину

 (

Рис

. 111)

4.

Извлеките



вал



шестерни

  (

Рис

.  112)

и



выньте



шестерню

 (

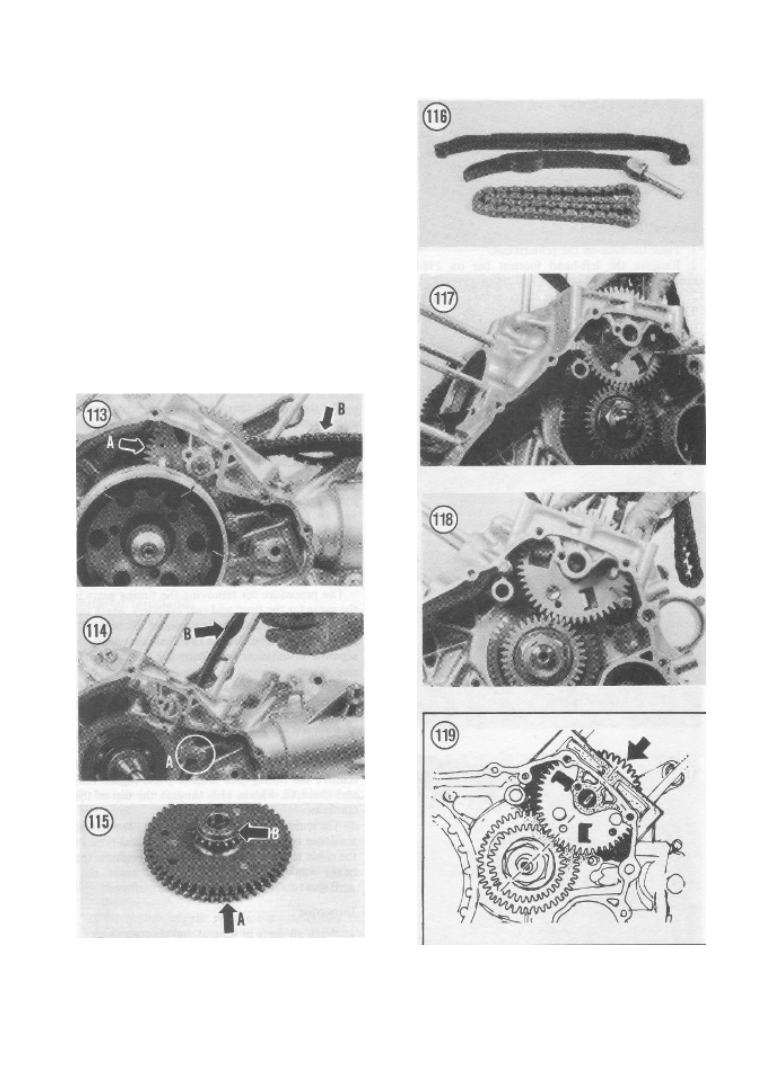

А

,

Рис

. 113)

и



цепь

 (

В

,

Рис

. 113)

через



верх



картера



5.

Для



снятия



башмака



натяжителя



цепи



ослабьте



болт



его



крепления

  (

А

,

Рис

.  114)

и



выньте



башмак

 (

В

,

Рис

. 114)

через



верх



картера



6.

Повторите



для



второго



цилиндра





Проверка



1.

Промойте



и



просушите



все



части



-------------------------------------------------------------------------------------------------------------------------------------------------------------



2.

Проверьте



зубцы



шестерен

  (

А

,

Рис

.  115)

и



замените



шестерни



при



необходимости



3.

Проверьте



вал

  (

Рис

.  112)

на



задиры



и



износ

.

Его



поверхность



не



должна



иметь



их



следов

.

Замените



вал



при



необходимости

.

Если



вал



изношен

  –

проверьте



его



втулку



в



корпусе



(

Тут



непонятно

.

В



картере



вал



стоит



неподвижно

,

и



отверстия



под



него



не



могут



износиться

.

Вот



втулка



в



шестерне



требует



внимания

  –

прим

.

PlasmaNaut)



4.

Проверьте



цепи

 (

Рис

. 116)

на



износ

.

Замените



при



необходимости

.

При



износе



цепи



проверьте



ее



звездочку



на



задней



стороне



промежуточной



шестерни

 (

В

,

Рис

. 115)

и



звездочку



распредвала

.

Если



изношена



одна



из



этих



деталей

,

заменяются



все



три

.

5.

Проверьте



башмак



натяжителя

 (

Рис

. 116)

и



его



стопорный



болт

.

Замените



обе



детали



при



необходимости









-------------------------------------------------------------------------------------------------------------------------------------------------------------





Установка



Передний



цилиндр



1.

Снимите



сцепление

,

если



ранее



этого



не



сделали



2.

Установите



башмак



натяжителя



и



затяните



его



крепежный



болт

 (

Рис

. 114)

3.

Установите



цепь



на



шестерню

 (

В

,

Рис

. 115)

4.

Опустите



шестерню



в



картер

,

не



вводя



ее



в



зацепление



5.

См

.

Рис

.  117.

Вставьте



подходящий



штифт



в



выравнивающее



отверстие



сборки

.

6.

Проверните



штифтом



приводную



шестерню

,

чтобы



ее



зубья



совпали



с



зубьями



промежуточной

  (

В

,

Рис

.  109).

Затем



уберите



штифт



(

Зачем

?

Если



шестерни



не



в



зацеплении



с



коленвалом

,

их



зубья



опять



разбегутся

  –

прим

.

PlasmaNaut).



7.

После



выравнивания



опустите



сборку



до



зацепления



с



шестерней



коленвала

  (

Рис

.  118).

Метка



на



шестерне



коленвала



должна



совпадать



с



меткой



на



приводной



шестерне

  (

Рис

.  119).

(

Рекомендую



заранее



ориентировать



метку



на



шестерне



коленвала



на



ось



вала



приводной



шестерни

 –

прим

. PlasmaNaut)



8.

Установите



вал



приводной



шестерни

  (

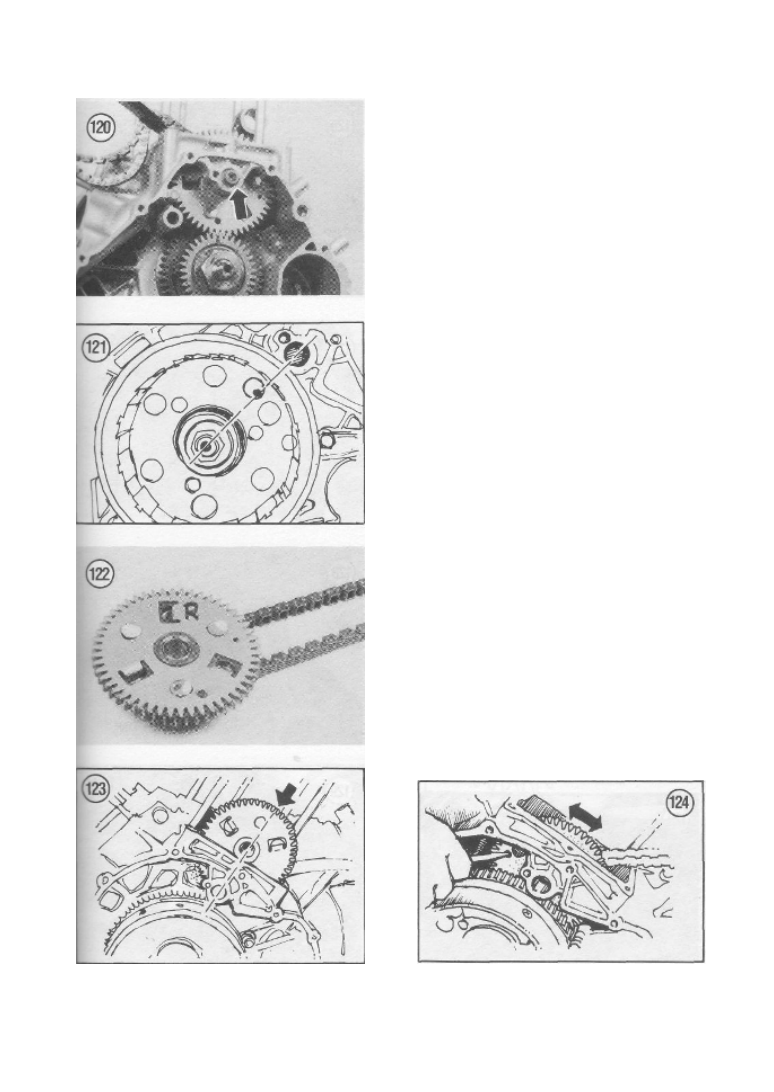

Рис

.

120).

Закрепите



его



пластиной



и



болтом





Задний



цилиндр



1.

Установите



башмак



натяжителя



и



затяните



его



крепежный



болт

 (

Рис

. 114)

2.

См

.

Рис

  121.

Удерживая



уже



установленную



цепь

,

проверните



коленчатый



вал



так

,

чтобы



отверстие

-

метка



на



маховике



было



выровнено



с



осью



вала



приводной



шестерни

.

3.

Установите



цепь



на



шестерню

 (

Рис

. 122)

4.

Выровняйте



метку



на



шестерне

  (

Рис

.  123)

с



осью



ее



вала



и



вставьте



сборку



в



картер

.

Не



вводите



шестерню



в



зацепление



с



коленчатым



валом

.

5.

См

.

Рис

.

124.

Вставьте



штифт



в



выравнивающее



отверстие











-------------------------------------------------------------------------------------------------------------------------------------------------------------



6.

Проверните



штифтом



приводную



шестерню

,

чтобы



ее



зубья



совпали



с



зубьями



промежуточной

 (

В

,

Рис

. 109).

7.

После



выравнивания



опустите



сборку



до



зацепления



с



шестерней



коленвала

.

Метка



на



шестерне



коленвала



должна



совпадать



с



меткой



на



приводной



шестерне



8.

Установите



вал



приводной



шестерни

.

Закрепите



его



пластиной



и



болтом





Оба



цилиндра



1.

Установите



цилиндры



и



двигатель



как



описано



в



этом



разделе







ШЕСТЕРНЯ



ПЕРВИЧНОЙ



ПЕРЕДАЧИ





Снятие

/

Установка



1.

Снимите



двигатель

,

как



описано



в



этом



разделе



2.

Отогните



стопорную



шайбу

,

освободив



гайку



крепления



шестерни

.

3.

Поместите



медную



или



свинцовую



шайбу



в



зацепление



приводных



шестерен



распредвала



(

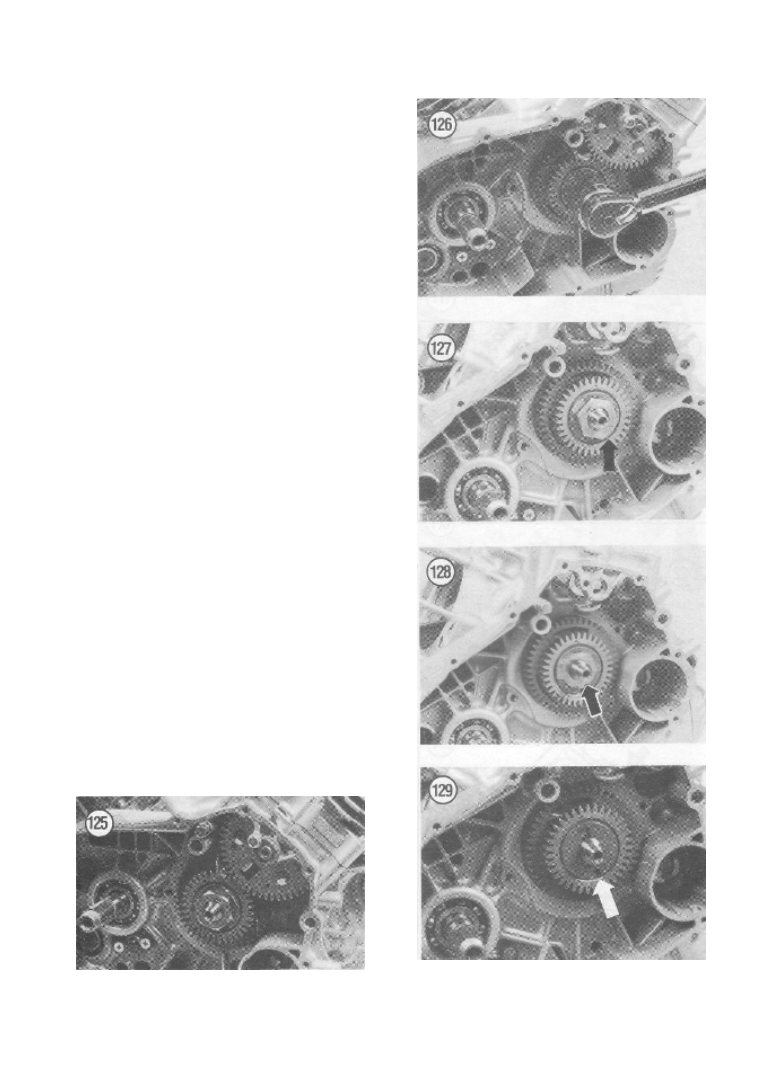

Рис

.  125)

для



их



стопорения



во



время



откручивания



гайки



крепления



шестерни

  (

Рис

.

126)
4.

Снимите



передний



цилиндр



как



описано



в



этом



разделе



5.

Снимите



приводную



шестерню



как



описано



в



этом



разделе



6.

Открутите



гайку



крепления



шестерни

  (

Рис

.

127)

и



снимите



стопорную



шайбу



7.

Снимите



шайбу

  (

Рис

.  129)

и



сборку



из



шестерен



первичной



передачи



и



привода



распредвала

 (

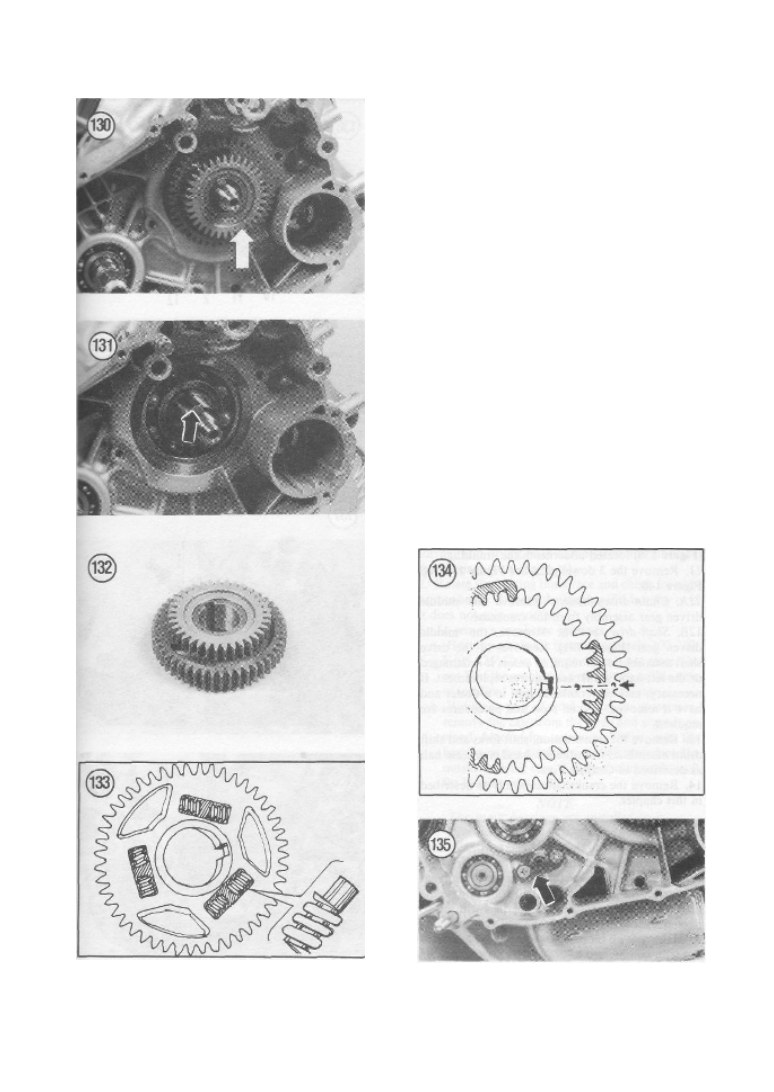

Рис

. 130)

8.

Снимите



шпонку

 (

Рис

. 131)

9.

Разделите



сборку



из



шестерен

  (

Рис

.  132),

раздвинув



их

.

Выньте

  6

пружин



и

  6

штифтов



из



пазов



на



шестерне



первичной



передачи

 (

Рис

. 133)

10.

Проверьте



шестерни



визуально

,

замените



при



необходимости



11.

Проверьте



штифты



и



пружины

.

Замените



комплектом



при



необходимости











-------------------------------------------------------------------------------------------------------------------------------------------------------------





12.

Устанавливайте



в



обратном



порядке

,

обращая



внимание



на



следующее



13.

Вставьте



два



штифта



и



две



пружины



в



каждый



паз



на



шестерне

  (

Рис

.  133).

Раздвиньте



их



как



можно



шире



в



пазу



14.

Выровняйте



собачки



на



шестерне



привода



распредвала



с



пазами



и



установите



шестерню



в



пазы

.

Метки



на



обоих



шестернях



должны



совпадать

 (

Рис

. 134)

15.

Убедитесь

,

что



шпонка



(

Рис

.

131)

установлена



на



колечатый



вал

.

16.

Затяните



шестерню



согласно



спецификаций



(

Таблица

 3)

и



застопорите



ее

.




КАРТЕР





Обслуживание



нижней



части



кривошипно

-

шатунного



механизма



требует



разборки



картера

.



Разборка



1.

Снимите



двигатель



как



описано



в



этом



разделе



Снимите



все



внешние



узлы



и



агрегаты



двигателя

.

Установите



его



на



верстак



2.

Снимите



стопорную



пластину



направляющей



вилок



механизма



переключения



передач

  (

Рис

.

135)

с



правой



стороны



картера








-------------------------------------------------------------------------------------------------------------------------------------------------------------



3.

Снимите



датчик



нейтрали



слева



на



картере



4.

Ослабьте



на



полоборота



все



пронумерованные



болты

 (1-14)

на



левой



стороне



картера

 (

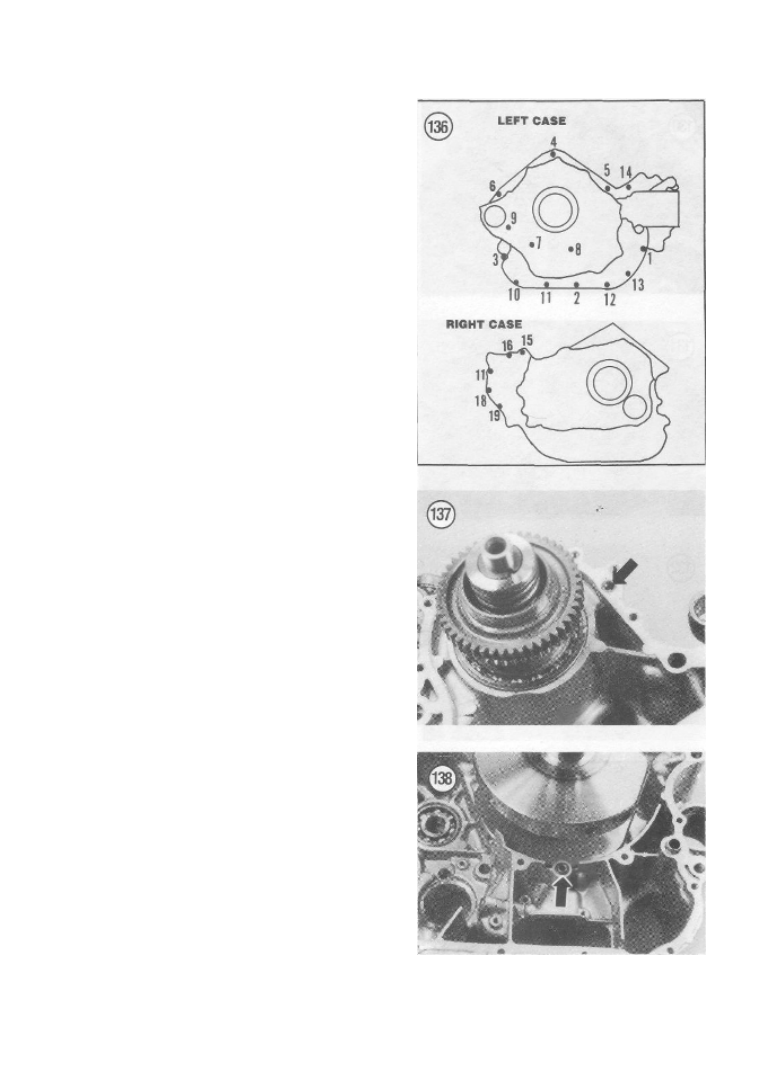

Рис

. 136).

Ослабляйте



в



обратной



последовательности

,

от



большего



номера



к



меньшему

.

Номера



болтов



выдавлены



рядом



с



отверстиями



под



них

.

5.

Разверните



картер



6.

Ослабьте



на



полоборота



все



пронумерованные



болты

  (15-19)

на



правой



стороне



картера



в



обратном



порядке

  (

Рис

.  136).

После



ослабления



выкрутите



все



болты



слева



и



справа



на



картере

.



ПРИМЕЧАНИЕ



Болт



№

15

использует



медную



шайбу

.

Не



потеряйте



ее

.


7.

Осторожно



постукивая



по



периметру



разъема



пластиковым



молотком



(

не



используйте



металлический

)

разнимите



половины



картера



8.

После



разбора

,

все



детали



трансмиссии



и



коленчатый



вал



должны



остаться



в



левой



половине

.

Проверьте

,

чтобы



в



правой



не



прилипло



никаких



шайб

,

установите



найденные



на



свои



места

.

9.

Снимите



красное



уплотнительное



кольцо

 (

Рис

.

137)
10.

Снимите



черное



кольцо



со



втулкой

 (

Рис

. 138),

расположенное



под



коленчатым



валом



11.

Снимите



три



направляющих



втулки

 (

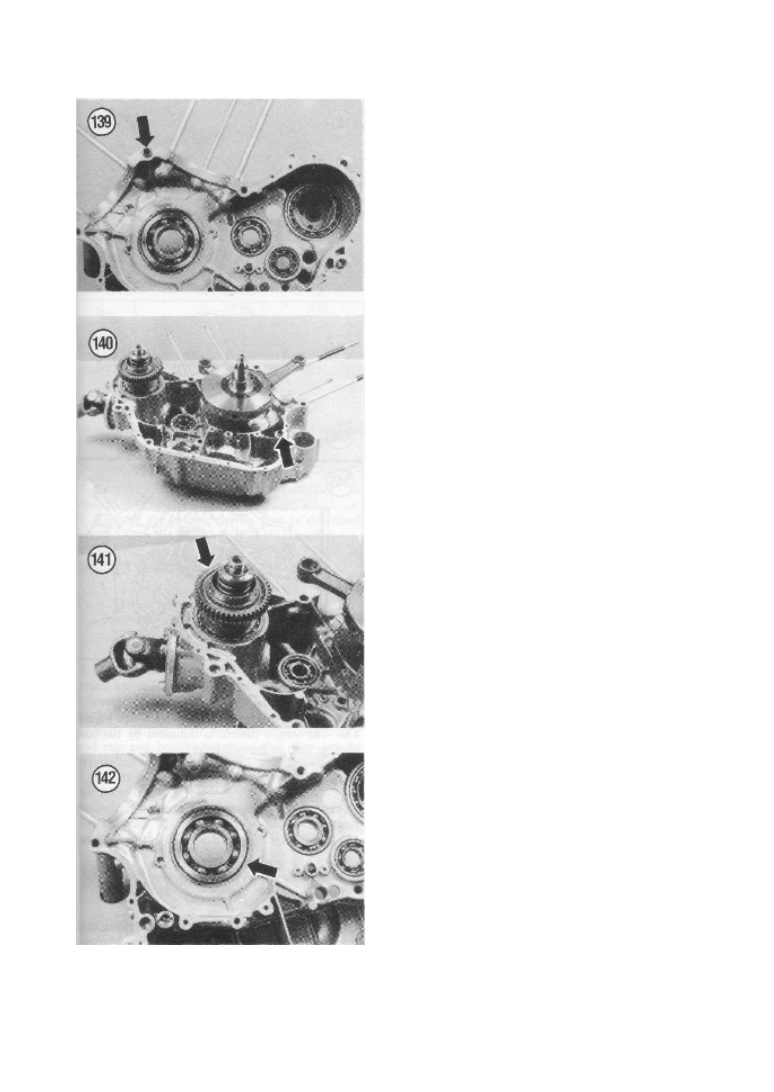

Рис

. 139

и

 140)

12

А



Цепные



модели

:

извлеките



сборку



средней



передачи



12

Б

.

Вальные



модели

:

извлеките



сборку



средней



передачи

  (

Рис

.  141).

Снятие



выходного



вала



не



требуется

,

если



только



он



или



картер



не



требуют



замены

.

Если



необходимость



есть

,

картер



нужно



отвезти



к



дилеру



для



снятия

,

поскольку



требуются



специальный



инструмент



и



процедуры

.

13.

Снимите



валы



коробки



передач

,

вилки



переключения

,

копирный



вал

,

как



описано



в



Разделе



Пять



14.

Снимите



коленчатый



вал



как



описано



в



этом



разделе





Проверка



1.

Тщательно



вымойте



и



высушите



половины



картера

.

Убедитесь

,

что



моющее



средство



полностью



удалено



из



всех



полостей



и



отверстий

.

Смажьте



подшипники



моторным



маслом



для



предотвращения



коррозии

.

2.

Убедитесь



в



чистоте



масляных



каналов

.

Продуйте



их



сжатым



воздухом

.



-------------------------------------------------------------------------------------------------------------------------------------------------------------





3.

Проверьте



половины



картера



на



повреждения

.

Проверьте



привалочные



поверхности

  –

они



должны



быть



без



поврежденй



и



отложений

,

которые



могут



повлечь



утечку



масла



4.

Убедитесь

,

что



шпильки



цилиндров



не



погнуты



и



в



хорошем



состоянии

.

Они



должы



быть



прочно



вкручены



в



картер

.

Не



снимайте



чехлы



со



шпилек



переднего



цилиндра

.

5.

Проверьте



подшипники



в



картере



как



описано



в



этом



разделе



6

А

.

Цепные



модели

:



Проверьте



сборку



средней



передачи



на



износ



и



повреждения

.

Если



деталь



требует



разборки

  –

передайте



ее



дилеру

,

поскольку



для



разборки



требуется



пресс



для



сжатия



и



снятия



пружины

.



ПРЕДУПРЕЖДЕНИЕ



Не



пытайтесь



разобрать



среднюю



передачу



без



подходящего



пресса

.

избежание



травм




6

Б

.

Вальные



модели

:

Проверьтре



среднюю



передачу



на



износ



и



повреждения





Подшипники



картера



Проверка

/

Замена





1.

После



промывки



половин



картера



и



их



просушки



смажьте



подшипники



чистым



моторным



маслом



2.

Покрутите



внутренние



обоймы



подшипников

,

убедитесь



в



отсутствии



люфтов



и



заеданий

.

Замените



подшипник



если



он



шумит



или



заедает

.

3.

Для



снятия



подшипников

:

А

.

Нагрейте



картер



до

 95-125°

С



в



духовке



или



на



плите

.

Не



используйте



горелку

,

поскольку



локальный



нагрев



может



привести



к



короблению

.

Б

.

Надев



рабочие



рукавицы

,

выньте



картер



из



духовки



и



поместите



его



на



деревянные



блоки

.

Выбейте



нужный



подшипник



по



внешней



обойме



подходящей



оправкой

.

Большие



головки



подходят



как



нельзя



лучше

.



ПРИМЕЧАНИЕ



Коренные



подшипники



установлены



в



стальные



гильзы

,

являющиея



частями



картера

.

При



снятии



коренных



подшипников

,

гильзы



тоже



должны



опираться



на



деревянные



блоки



для



предотвращения



их



изъятия



из



посадояных



мест

.


4.

Перед



установкой



нового



подшипника



промойте



его



посадочное



место



и



маслоподводящие



каналы



и



тщательно



просушите

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..      1      2      3      ..
