8.2.21.Контакторы МК2У3

Контакторы предназначены для работы во вспомогательных, силовых цепях и в цепях

управления тепловозом.

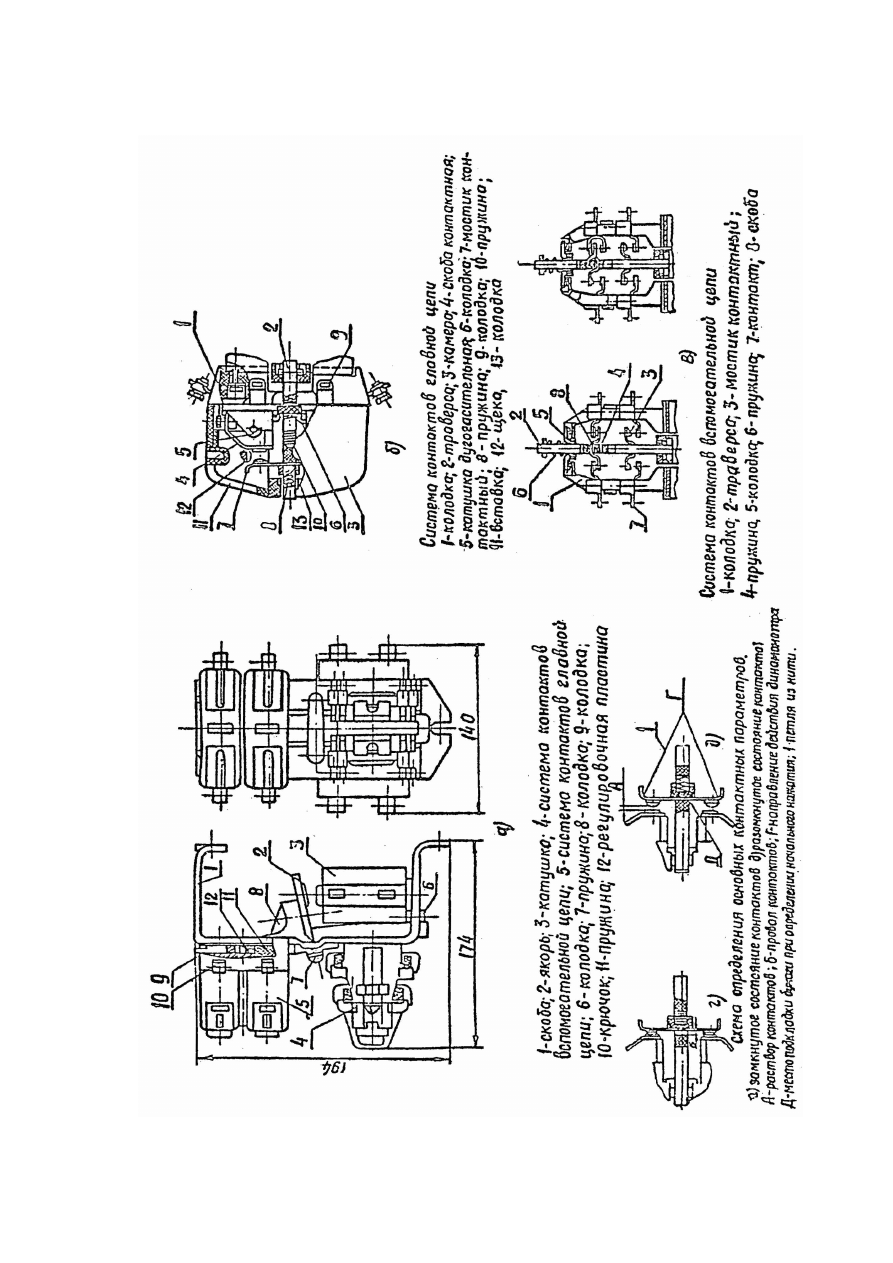

Конструкция контактора моноблочная. Все элементы конструкции собираются на скобе 1

(рис.8.49). Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7. Контактная

система контактов главной цепи состоит из контактной колодки 1, на которой установлены

неподвижные контактные скобы 4 и дугогасительные катушки 5, траверсы 2 с контактными

мостиками 7 и дугогасительной камеры 3.

В колодке 1 установлены подпружиненные колодки 9, предназначенные для фиксации и

удерживания дугогасительной камеры. Для снятия дугогасительной камеры необходимо нажать

пальцами на выступающие части защелкивающих колодок 9 и выдвинуть камеру вперед.

Контактная система контактов вспомогательной цепи состоит из контактных колодок 1, на

которых закреплены скобы неподвижных контактов 7, и траверсы 2 с подвижными контактными

мостиками 3. Контактная система контактов вспомогательной цепи допускает перестановку

контактов замыкающих в размыкающие и наоборот.

Для этого необходимо:

-снять траверсу с подвижными контактными мостиками с контактора;

-вынуть переставляемый контактный мостик из окна траверсы;

-вынуть из того же окна траверсы скобу 8, фиксирующую контактный мостик 3 и контактную

пружину 4, а затем вставить скобу, предварительно перевернув ее, в окно траверсы совместно с

контактной пружиной;

-снять с колодок 1 неподвижные контакты 7, относящиеся к переставляемому контактному

мостику, перевернуть их и закрепить на колодках 1 на тех же местах;

  -установить траверсу с переставленным контактным мостиком на контактор.

На рис.70а указано положение контактов, занимаемое ими после перестановки с

размыкающего в замыкающий.

Контактор допускает установку как на изоляционных или металлических заземленных

панелях, так и на рейках. Зажимы главных контактов допускают присоединение внешних

проводов сечением от 4 до 16 мм

2

. Зажимы вспомогательной цепи контактов допускают

присоединение двух проводов сечением от 0,75 мм

2

 до 2,5 мм

2

.

257

Технические характеристики контакторов приведены в таблице 1.

Таблица 1

Наименование

Значение

Номинальный ток, А

           63

Ток продолжительного режима и коммутационная способность

контактов вспомогательной цепи при индуктивной нагрузке ( с

постоянной времени при постоянном токе не более 0,05 с ):
номинальный ток, А

10

номинальное рабочее напряжение, В

110

Режим нормальных коммутаций:
-включаемый ток, А

12.5

-отключаемый ток, А

1,25

Потребляемая мощность втягивающих катушек при 20



С, Вт

40

Собственное время включения контакторов, с

0,08

Количество контактов

1 зам.

Количество контактов вспомогательной цепи:
замыкающих

2

размыкающих

2

Собственное время отключения, с

0,06

Масса, кг, не более:

3,6

258

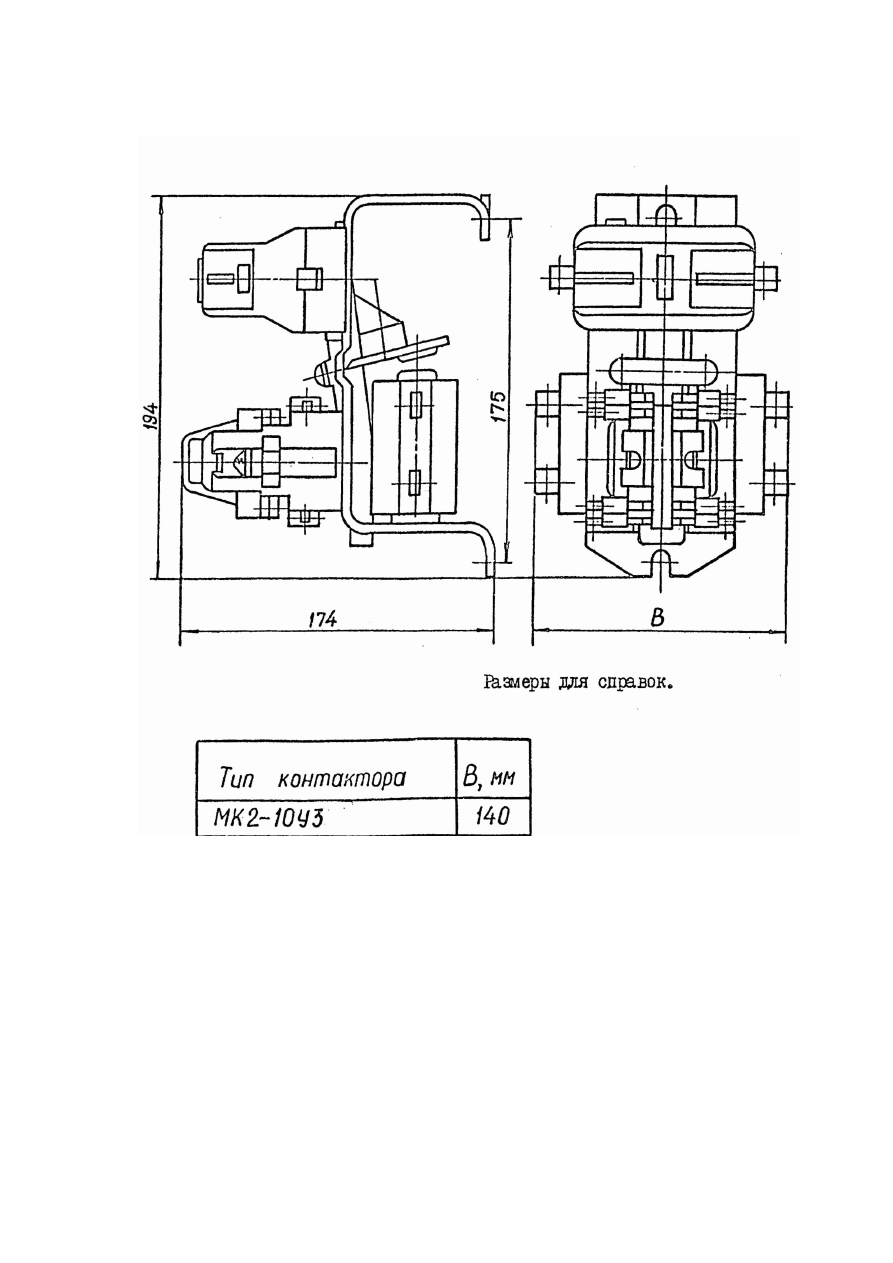

Рисунок 8.48 – Контактор МК2-10 У3

259

Рисунок 8.49 – Контактор МК2-20 У3

260

8.2.22.Нагреватель электрический НЭ-28

Назначение изделия.

Нагреватель электрический НЭ-28 предназначен для подогрева воды в баке

умывальника.

Технические характеристики

Сопротивление, Ом

69±6,9

Номинальное напряжение, В

110

Номинальная мощность, Вт

700

Масса, кг

0,84

Устройство и работа.

Трубчатый электронагреватель типа ТЭН в соответствии с рисунком  U-образной

формы 2 залит алюминиевым сплавом в виде имеющего ребристую  форму цилиндра 4 с

фланцем. На фланцевой части отливки размещен изолятор 3 с контактными зажимами 1.

Нагреватель допускает длительную работу только в водной среде.

1-контактные зажимы, 2-ТЭН; 3-изолятор; 4-цилиндр

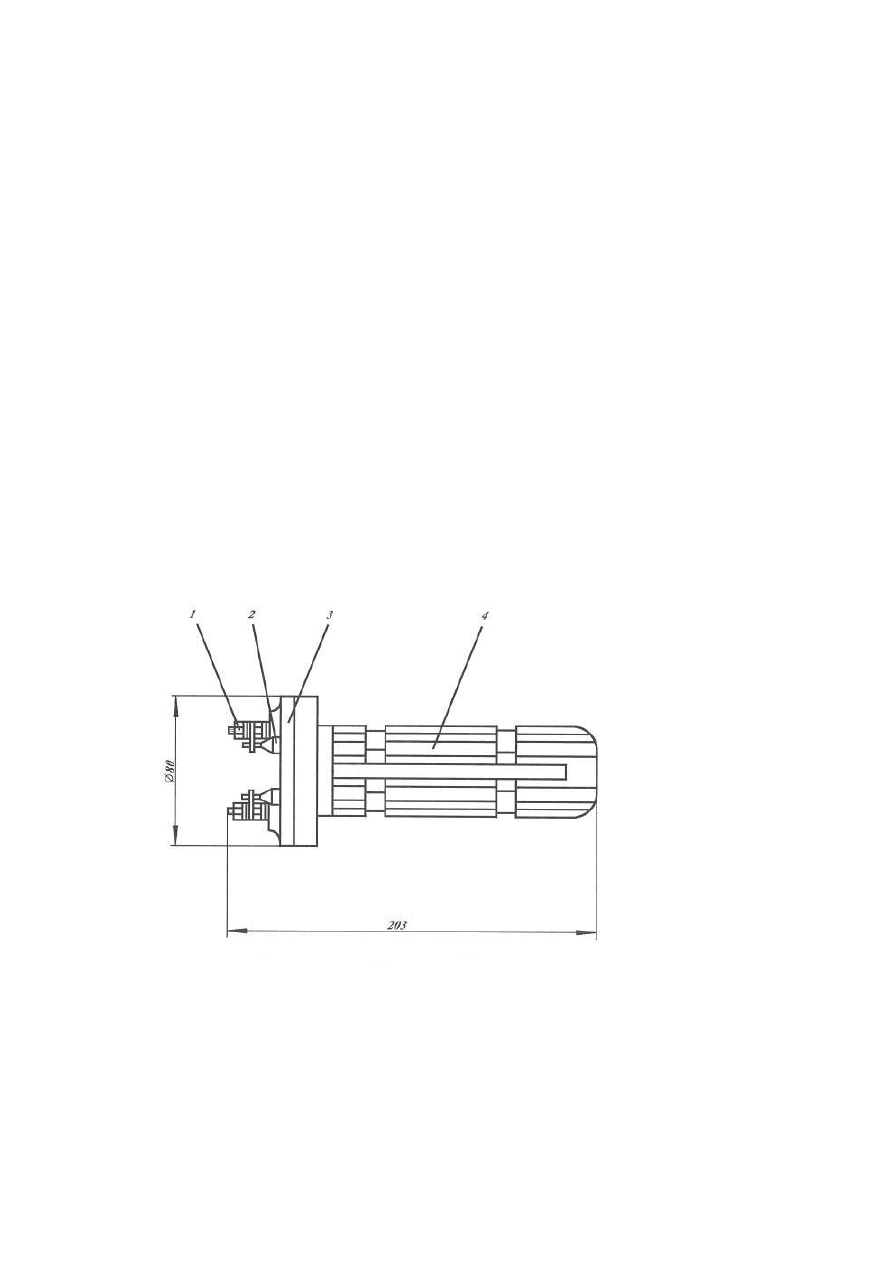

Рисунок 8.50- Нагреватель электрический НЭ-28

261

8.2.23.Реле электротепловые РТТ-85

Назначение изделия.

Реле электротепловые токовые  с дистанционным возвратом серии РТТ-85

предназначены для защиты трехфазных электродвигателей  от токовых нагрузок

недопустимой продолжительности.

Технические характеристики

Номинальный ток реле, А

                                                     160

Номинальный ток несрабатывания

на средней уставке, А

                                         125

Диапазон регулирования  номинального

тока  несрабатывания, А                                                                      106…144

Наибольший ток продолжительного

режима при температуре 60 ºС, А                                                       144,0

Номинальное  сечение присоединяемых

проводников, мм

2

                                                                                  70

Время срабатывания реле, с, не менее

- при включении с холодного состояния



           8…20

- при включении с нагретого состояния                                               1,2

Устройство и работа.

Реле серии РТТ-85-33-132  в соответствии с рисунком представляют собой  реле,

состоящие из двух частей: электротеплового реле и устройства для  обеспечения

дистационного  возврата реле в виде электромагнита  постоянного тока клапанного типа с

внешним поворотным якорем, который воздействует на кнопку возврата реле. Выводы от

тепловых элементов выполнены с болтами М8. Работа реле основана на использовании

изменения изгиба биметалла в зависимости от температуры.

Технические характеристики

Род тока

  постоянный, пульсирующий (К

п

 = 40 %)

Режим работы

кратковременный

Номинальное напряжение, В



   50

Напряжение срабатывания, В, не более

   35

Допустимое время нахождения под током, с, не более

     8

Время срабатывания реле в соответствии с технической характеристикой

проверяется при трехфазном включении и нагреве 6-кратным номинальным током при

262

срабатывании при любом положении регулятора уставки и температуре окружающего воздуха

(25±10) ºС.

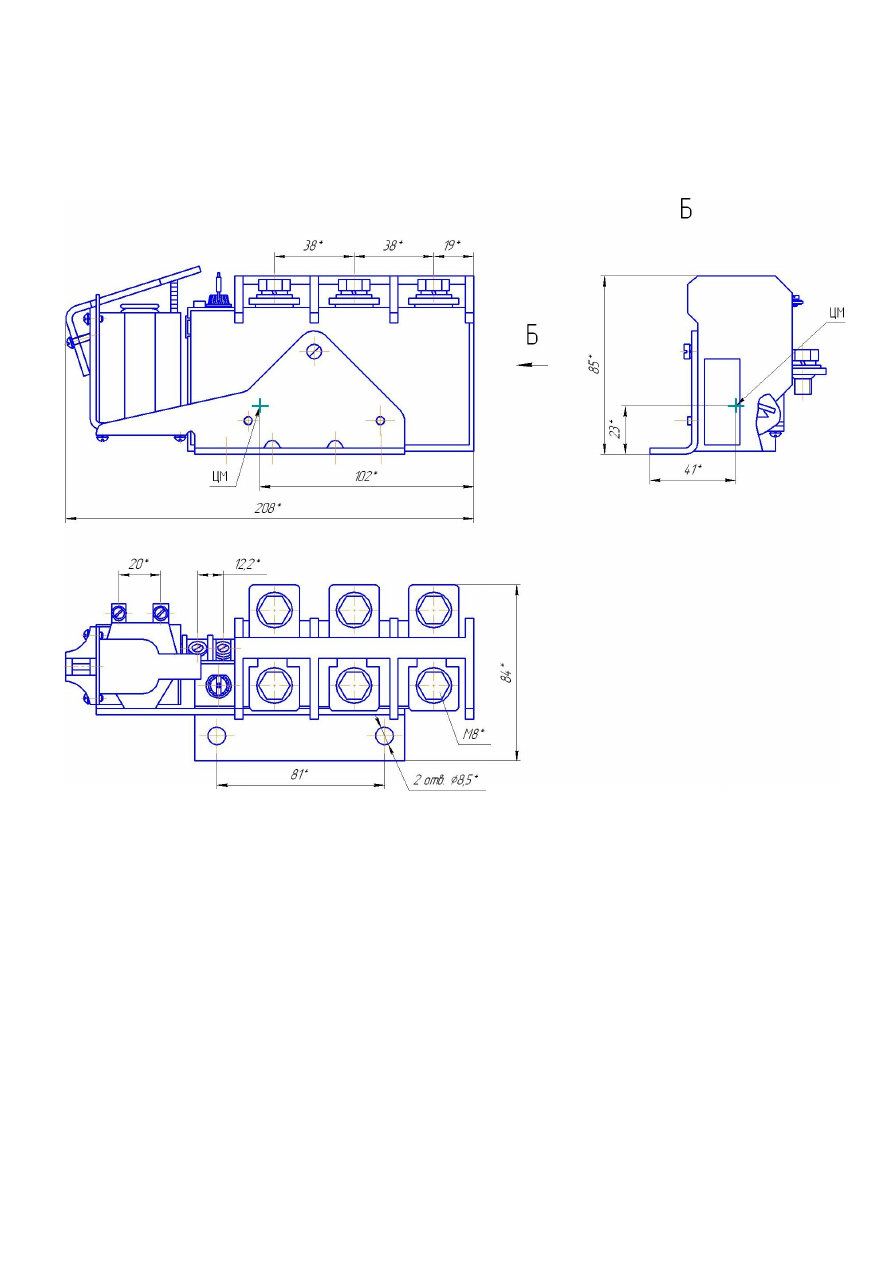

Рисунок 8.51– Реле электротепловые РТТ-85

8.2.24.Переключатель ПК-16-12C

Назначение изделия.

 Переключатель предназначен для установки в качестве коммутационного аппарата в

электрических цепях переменного и постоянного тока.

Технические характеристики

Номинальный ток, А

16

Номинальное напряжение, В:                                                                       380

- переменного тока частоты 50(60) Гц



263

- постоянного тока

                    220

Масса, кг

0,24

264

Устройство и работа.

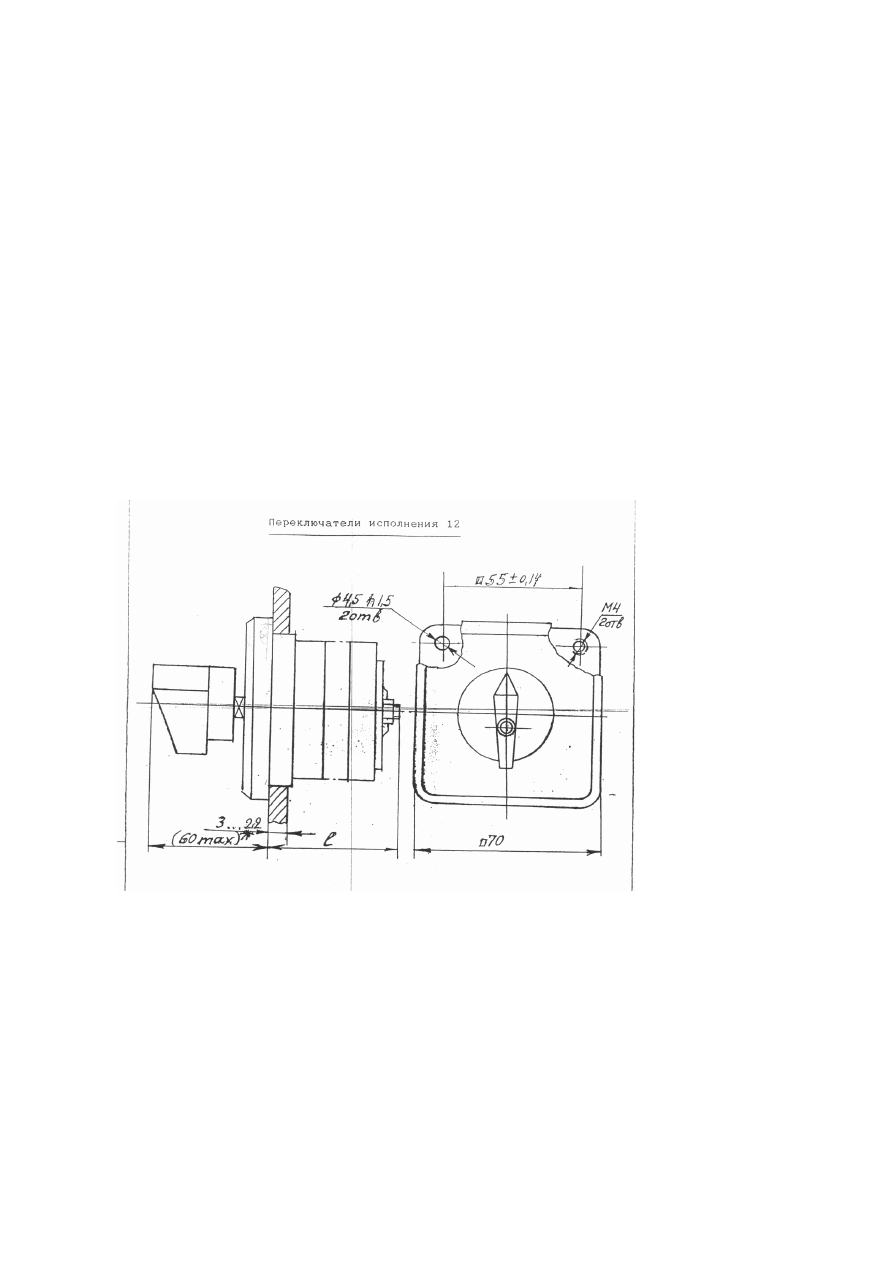

 Переключатель ПК16 в соответствии с рисунком представляет собой кулачковый

переключатель, состоящий из двух коммутирующих пакетов, механизма фиксации, рукоятки,

металлической панели.

Механизм фиксации состоит из пластмассового корпуса, звёздочки, шариков и пружин.

Коммутирующий пакет состоит из пластмассового корпуса, кулачка, пружины, двух

неподвижных контактов, контактного мостика и толкателя. Механизм фиксации и

коммутирующие пакеты посажены на общий металлический вал квадратного сечения и

приводятся в действие рукояткой, также установленной на валу. При повороте рукоятки

происходит переключение контактов. Панель служит для крепления переключателя и

одновременно служит указателем положений рукоятки.

Рисунок 8.52  Переключатель ПК16-12С

265

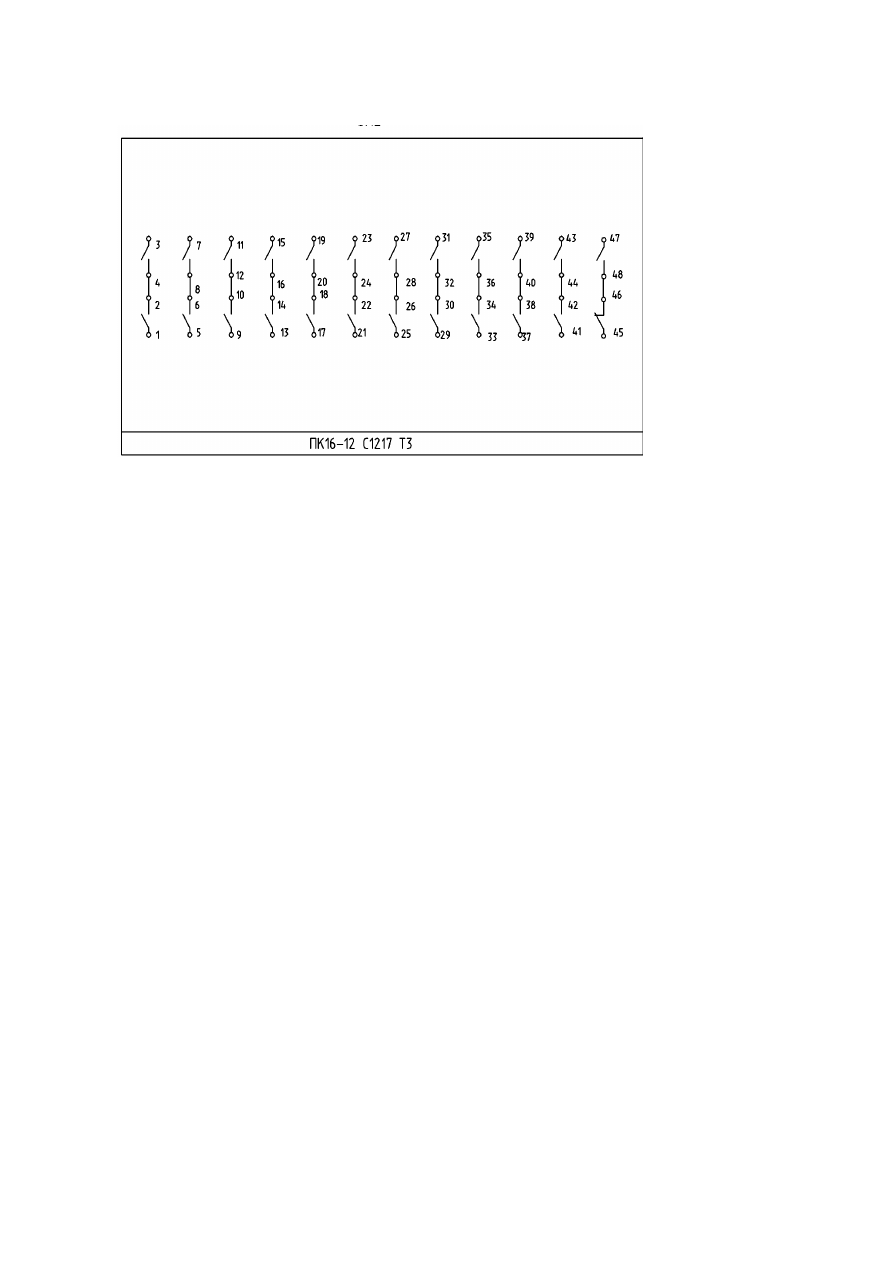

Рисунок 8.53  Электрическая схема переключателя ПК16-12С

8.2.25.Реле времени РВ-2П,1

Реле времени применяются в цепях автоматического регулирования и предназначены для

передачи команд из одной электрической цепи в другую с определенными,

предварительно установленными выдержками времени.

Технические характеристики реле времени РВ-2П,1

Номинальное напряжение питания постоянного тока, В                      110В

Верхние и нижние пределы уставок выдержек времени                       (2-200)с

Потребляемая мощность , ВТ, не более                                                    5

266

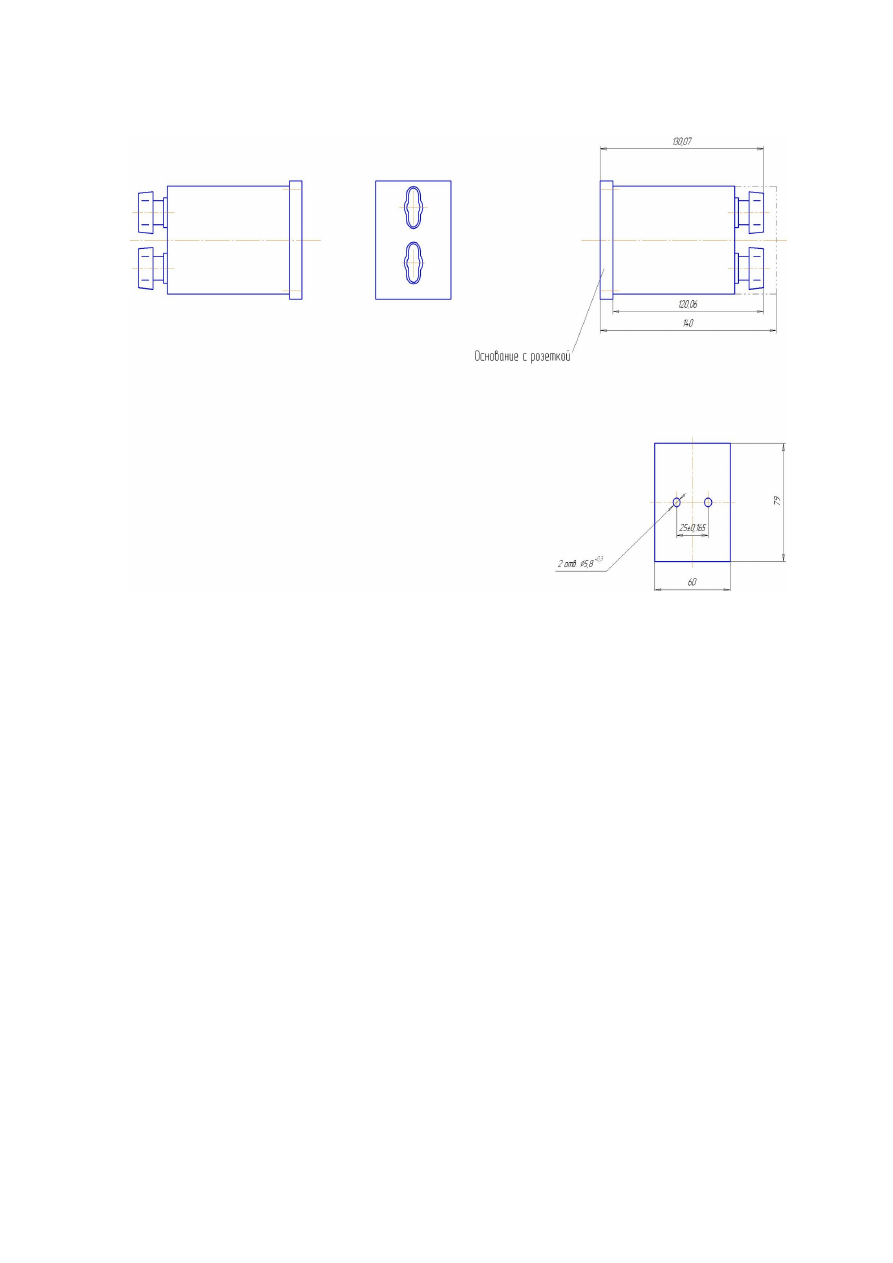

Рисунок 8.54 Реле времени РВ-2П,1

Реле состоит из блока питания БП, время задающей RС - цепи, порогового усилителя ПУ,

выходного устройства ВУ и электромагнитного реле Р. Выдержка времени начинается с момента

подачи напряжения питания. Конденсатор “С” начинает заряжаться через зарядный резистор “R”

до величины напряжения отпирания порогового усилителя ПУ, который открывает выходное

устройство ВУ. При этом срабатывает реле Р и переключаются выходные контакты. Выдержка

времени заканчивается. Выдержка времени задается зарядными резисторами, установленными на

переключателях. Оси переключателей выведены на переднюю панель под шлиц. Выдержки

устанавливаются отверткой. При необходимости возможно пломбирование шлица.

267

8.2.26.Тумблер ПТ26-1

Назначение изделия

 Тумблер предназначен для оперативных переключений в цепях управления.

Технические характеристики приведены в таблице 1

Таблица 1 - Технические характеристики

Наименование

показателя

Значение для тумблера, типа

ПТ26-1

ПТ26-2

ПТ6-3

1

2

3

4

Род тока

постоянный, пульсирующий

Номинальное напряжение, В

                          50
                          5,0

  0,001

                          4,0

125

                           36

Номинальный ток, А
Коммутационный ток, А

не менее
не более

Коммутируемая мощность, Вт

не более

а) нагрузка активная
б) нагрузка индуктивная при
постоянной времени не более 0,015с

Количество контактов:

2
2

-
4

-
2

размыкающих
замыкающих

Устройство и работа. Тумблер ПТ26-1, ПТ26-2 в соответствии с рисунком  состоит из

пластмассового корпуса, внутри которого размещена контактная система, и переключающая

рукоятка. При переводе рукоятки из одного фиксированного положения в другое происходит

переключение контактов. Переключающая рукоятка под воздействием пружины обеспечивает

чёткую фиксацию контактов тумблера в одном из крайних положений. На тумблере указан тип,

нумерация выводов, год изготовления.

Указанные в технической характеристике ток и мощность надёжно коммутируются при

условии последовательного соединения двух контактов.

268

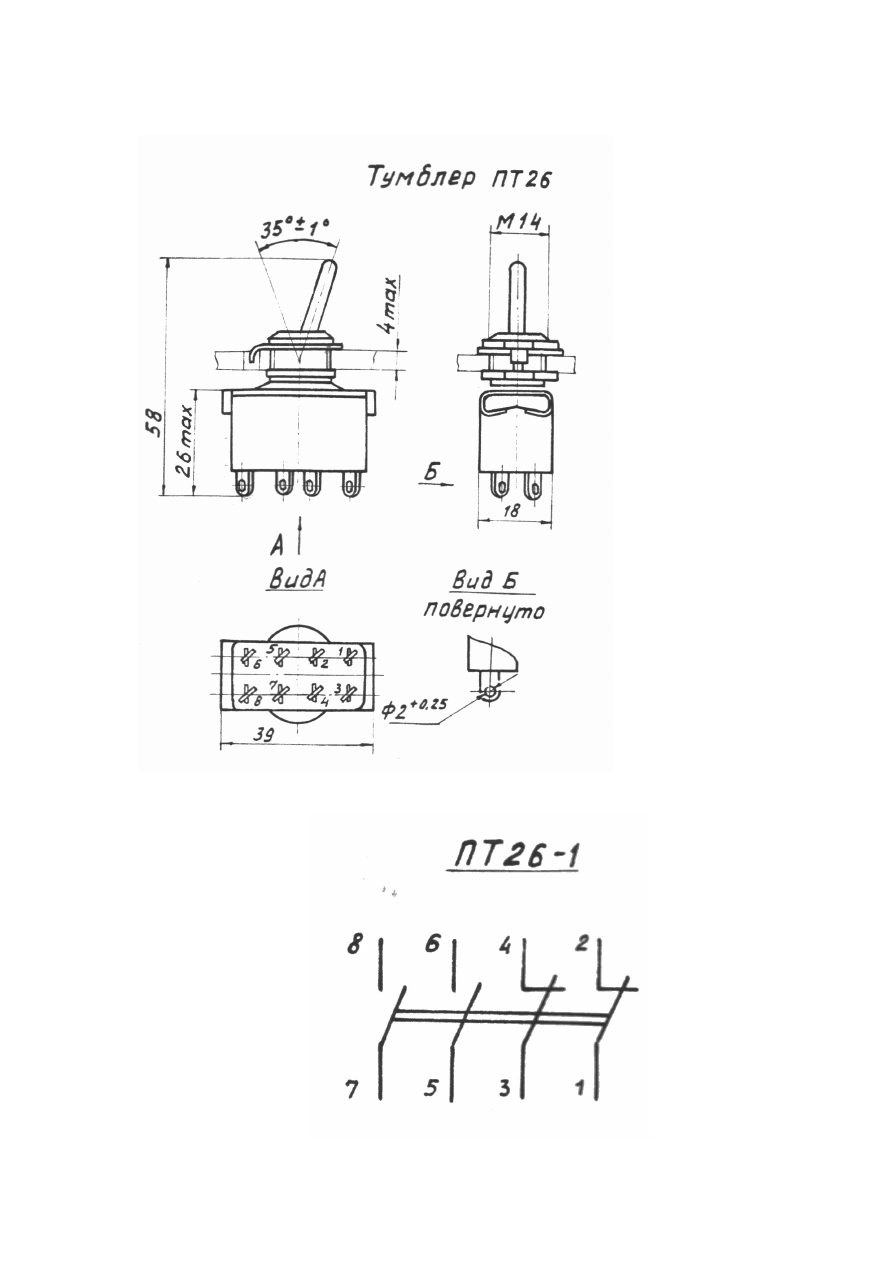

Рисунок 8.55 Тумблер ПТ26-1

Рисунок 8.56 Электрическая схема тумблера ПТ26-1

269

8.2.27.Выключатель В4

Выключатель В4 предназначен для коммутации цепей управления тепловоза.

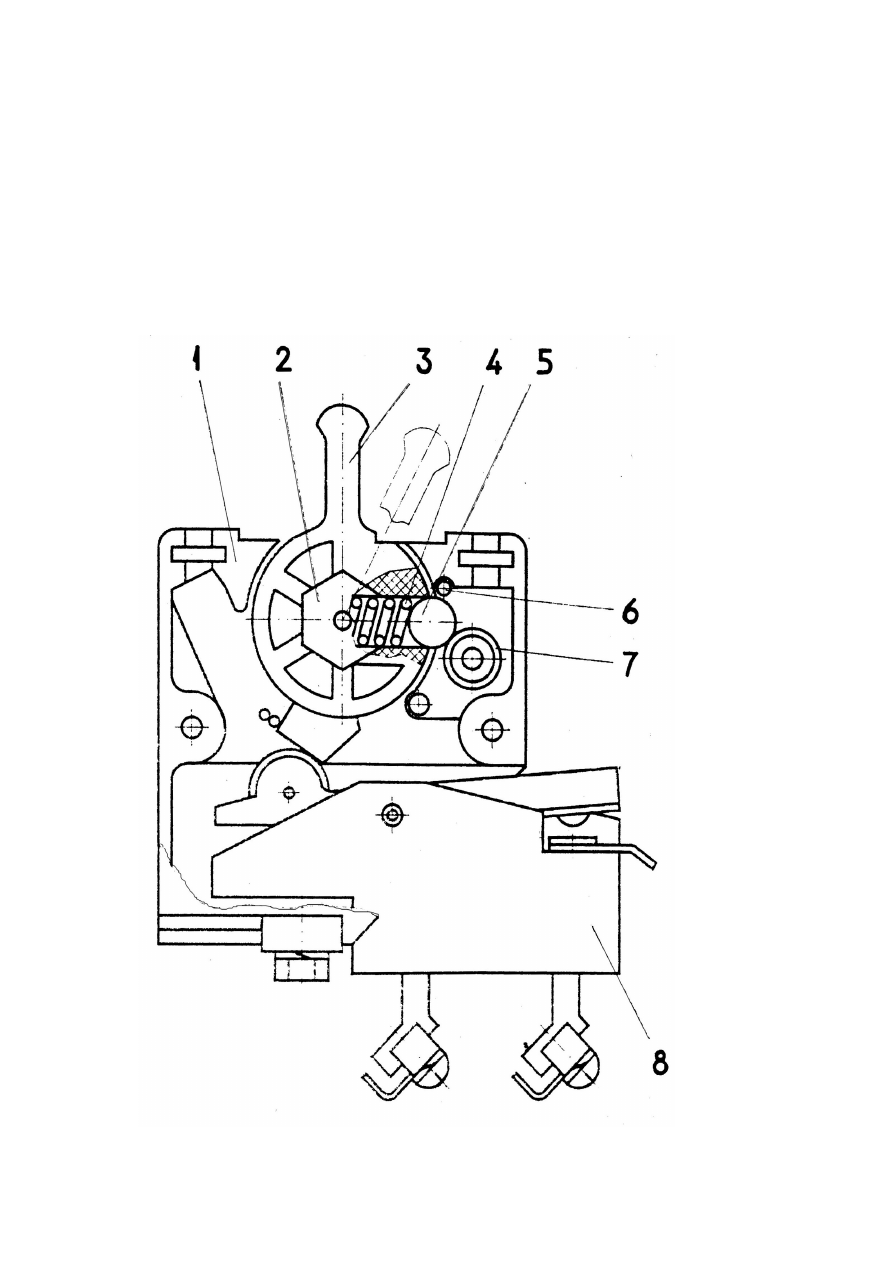

Выключатель В4 состоит из кулачкового контактора 8 типа КЭ-353 и привода. Привод состоит из

двух боковин 1, скрепленных винтами, рукоятки 3, установленной на валике 2, вращающемся

совместно с рукояткой, и фиксирующего узла. Фиксирующий узел состоит из шарика 5, пружины

4, упора 6 и подшипника 7. Выключатель имеет два фиксированных положения.

Рисунок 8.57 .Выключатель В4

270

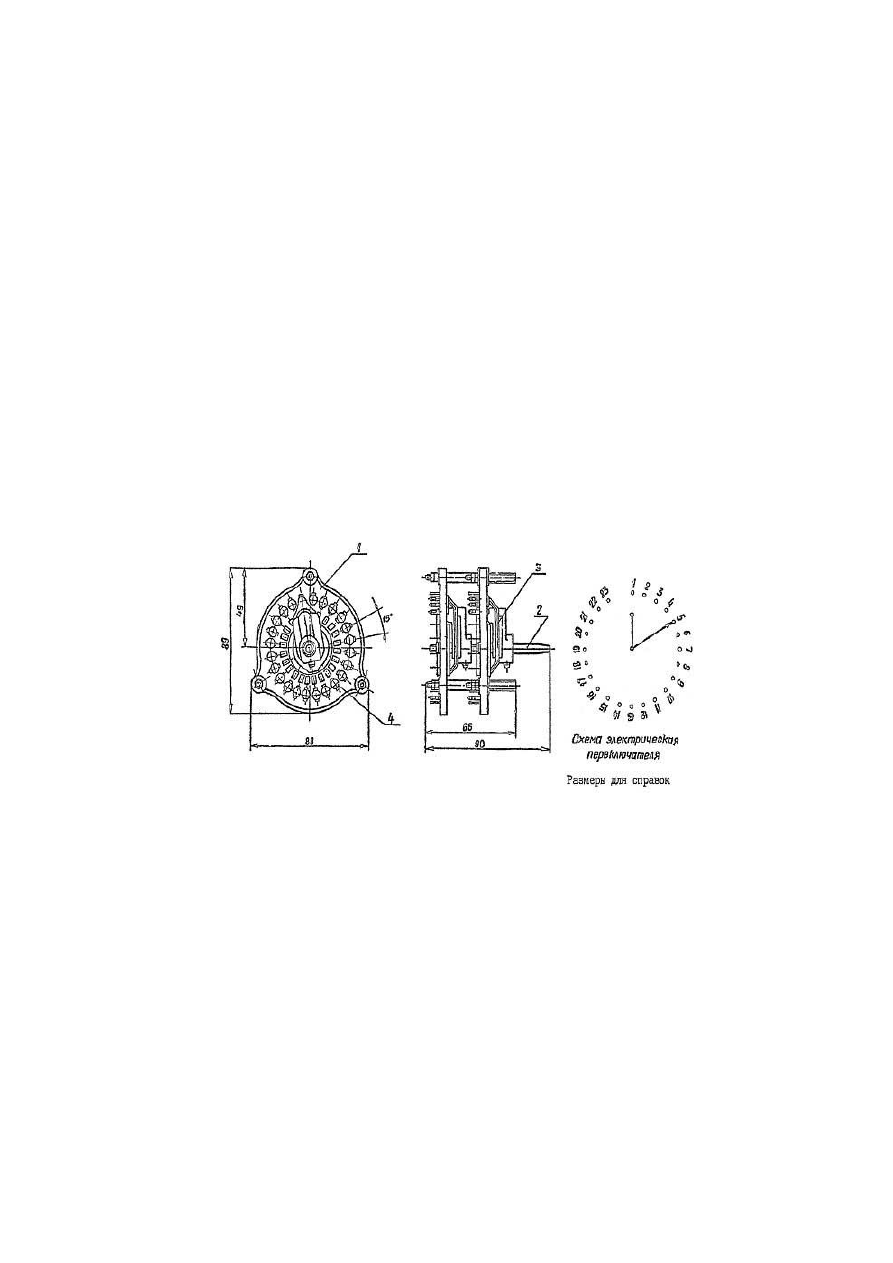

8.2.28. Переключатель щеточный 23П2Н1

Переключатели щеточные типа 23П2Н1 предназначены для коммутации электрических

цепей переменного тока частотой до 2000 Гц и постоянного тока до 220 А.

В электрической схеме электровоза используется в качестве переключателя поиска

“Земли”.

Конструкция переключателя представляет собой изоляционную плату 1, на которой

смонтированы 23 неподвижных клеммы 4.

На валике 2 крепится контактная ( щеточная ) подвижная система.

При перемещении пружинного щеточного контакта 3, последний фиксируется на каждой

клемме через 15



.

1-изоляционная плата;2-валик;3-щеточный контакт;4-неподвижные клеммы

Рисунок 8.58 – Переключатель щеточный 23П2Н1

271

Техническая характеристика выключателя приведена в таблице  1

Таблица  1

Наименование

Значение

Номинальное напряжение постоянного тока, В

Ток, А

Масса, кГ

220

0,5

0,22

8.2.29. Трансформатор ТСЗМ

Назначение

Трансформатор предназначен для установки в сетях переменного  тока напряжением до

660В ,частотой 50 и 400 Гц

I-скоба для крепления кабеля;II-плоскость Ц.Т;III-2 шпильки для заземления, М10;

IV-шайба косая, 4 шт. (устанавливается в случае применения швеллеров с косыми полками)

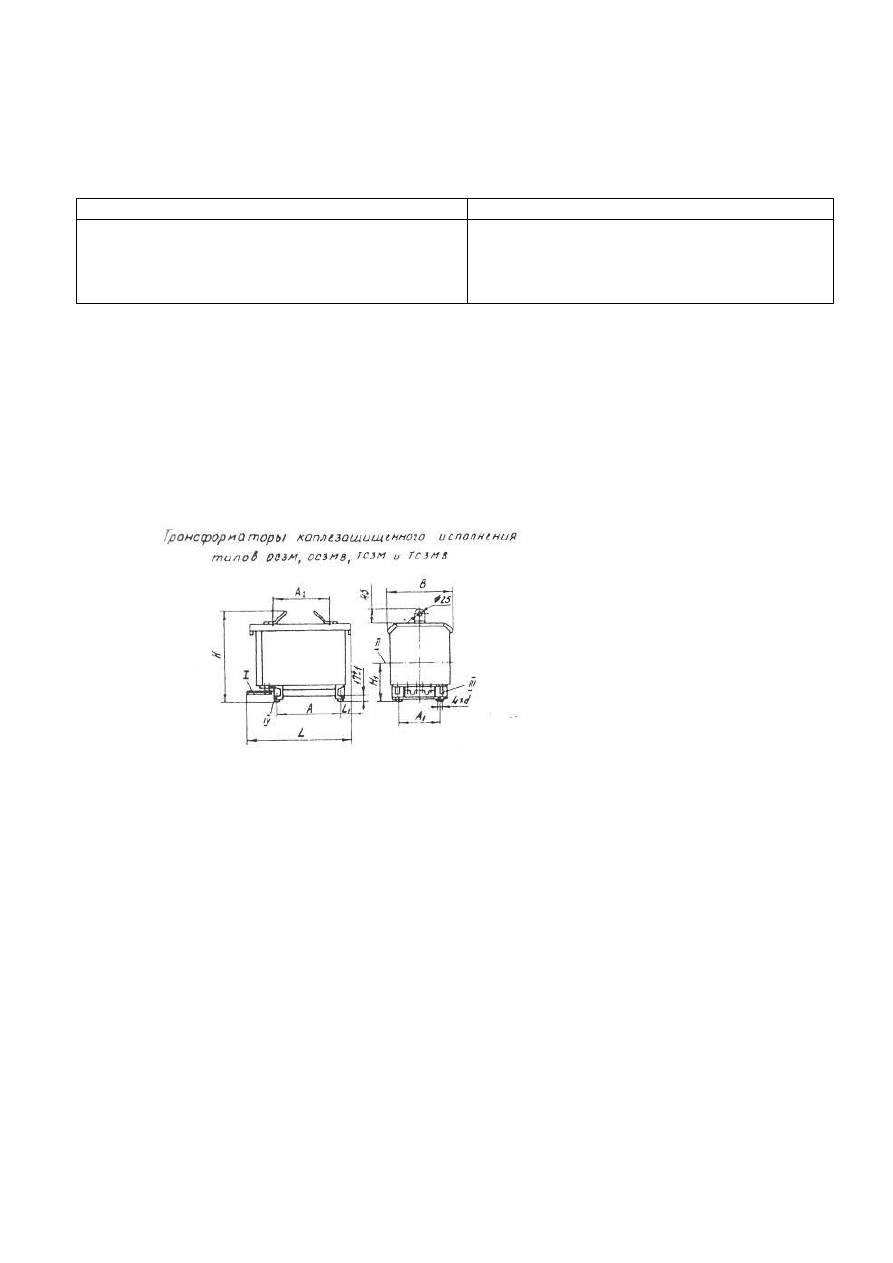

Рисунок 8.59. Трансформатор ТСЗМ

Устройство и работа

Трансформатор каплезащищенный состоит из следующих основных частей:

магнитопровода с обмотками;

панели с зажимами для присоединения концов обмоток и подводящих кабелей сетей высшего и

низшего напряжений;

защитного бака с крышкой ;

нижней рамы.

Магнитопровод трансформатора изготовлен из электротехнической стали.

Обмотки намотаны медным проводом и имеют прямоугольную или цилиндрическую форму.

272
