Электровоз ЭП2К. Руководство по эксплуатации (ЭП2К.00 РЭ). Техническое описание - часть 15



Таблица   1      (БПТР-63)

        Реж

имы

Работы

            Номинальный ток секций, А

Расход

охлаждающего

воздуха   не

менее, м³/мин

Потери

давления,

не   более,

Па

 1-2

2-3

  3-4

 4-5

  5-6

6-7

      1

565

565

 565

 565

 565

450

       420

   235

      2

691

691

 691

 691

 691

551

       520

   372

      3

  __

821

821

821

821

654

       600

   451

      4

  __

  __

  __

936

936

748

       700

   617

      5

242

377

377

415

1034

824

       780

   725

Таблица 2        (БПТР-63)







Таблица  3       (БПТР-74Р)

        Реж

имы

Работы

            Номинальный ток секций, А

Расход

охлаждающего

воздуха   не   менее,

м³/мин

Потери

давления,

не   более,

Па

 1-2

2-3

 4-5

  6-7

8-9

      1

368

565

565

565

-

780

115

      2

195

300

300

300

300

400

31

  Секция

                         Сопротивление, Ом



       Наим.



      Номин.



        Наиб.

    1-2

      0,918

      0,966

      1,014

    2-3

      0,368

      0,388

      0,407

    3-4

      0,222

      0,234

      0,245

    4-5

      0,536

      0,564

      0,592

    5-6

      0,082

      0,086

      0,09

    6-7

      0,404

      0,425

      0,446

225

  Таблица   4      (БПТР-74Р)

Блок  пуско-тормозных резисторов (БПТР) состоит из корпуса, внутри которого

установлены  ленточные резисторы и боковой крышки для их крепления. К переднему флангу

БПТР крепится фланец спрямляющего аппарата мотор-вентилятора БПТР, установленного в

крышевой секции электровоза.

Охлаждение БПТР воздушное принудительное, обеспечивается системой вентиляции

электровоза. Питание мотор-вентилятора БПТР осуществляется от отпаек БПТР,

охлаждающий воздух должен поступать в БПТР согласно маркировке направления

охлаждающего воздуха.

1

2

3

3    à

7

5

6

4

4    à

Рисунок 8.28- Электрическая схема соединений БПТР-63Р

  Секция

                         Сопротивление, Ом



       Наим.



      Номин.



        Наиб.

    1-2

0,878

0,924

0,97

    2-3

0,64

0,674

0,708

    4-5

1,2

1,264

1,328

    6-7

1,17

1,23

1,29

    8-9

3,325

3,5

3,675

226

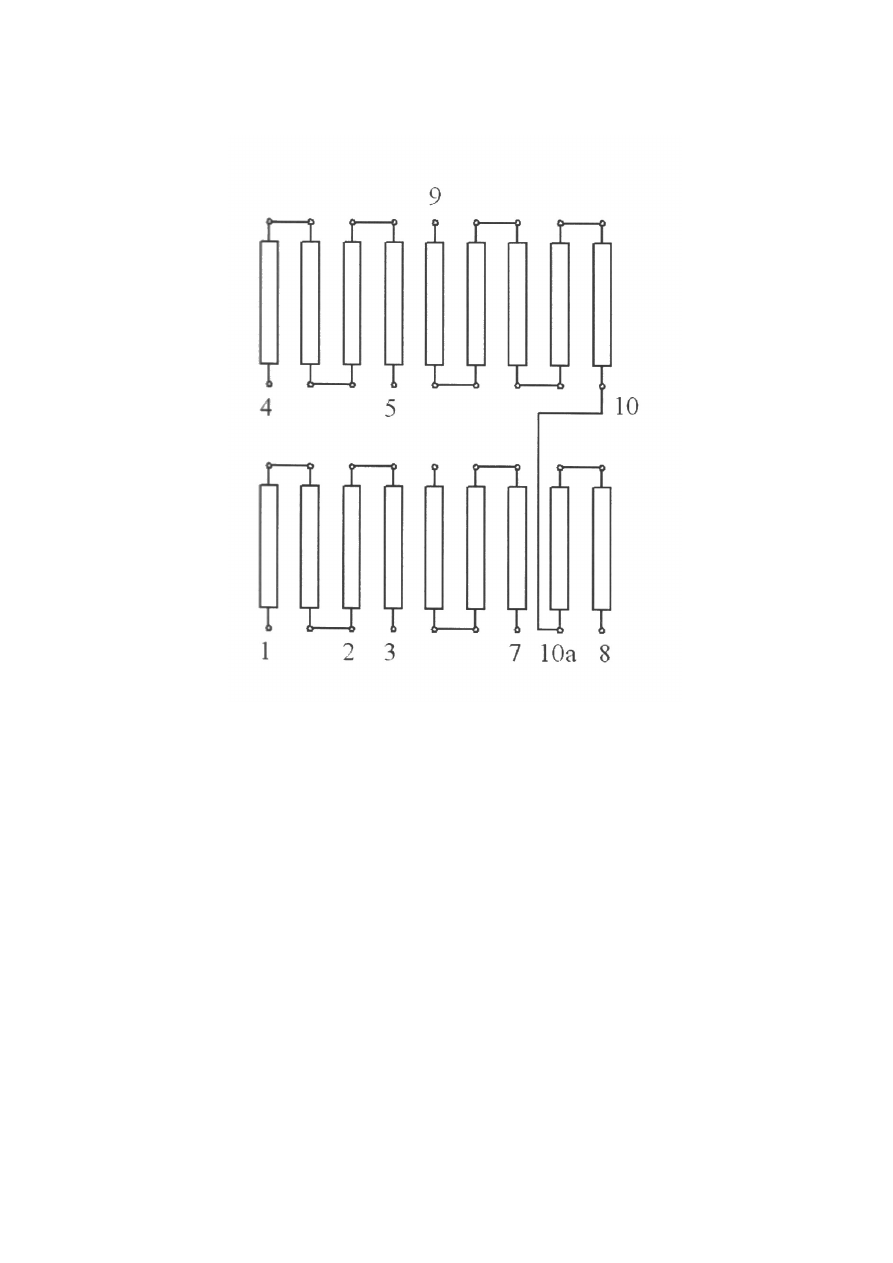

Рисунок 8.29- Электрическая схема соединений БПТР-74Р

227

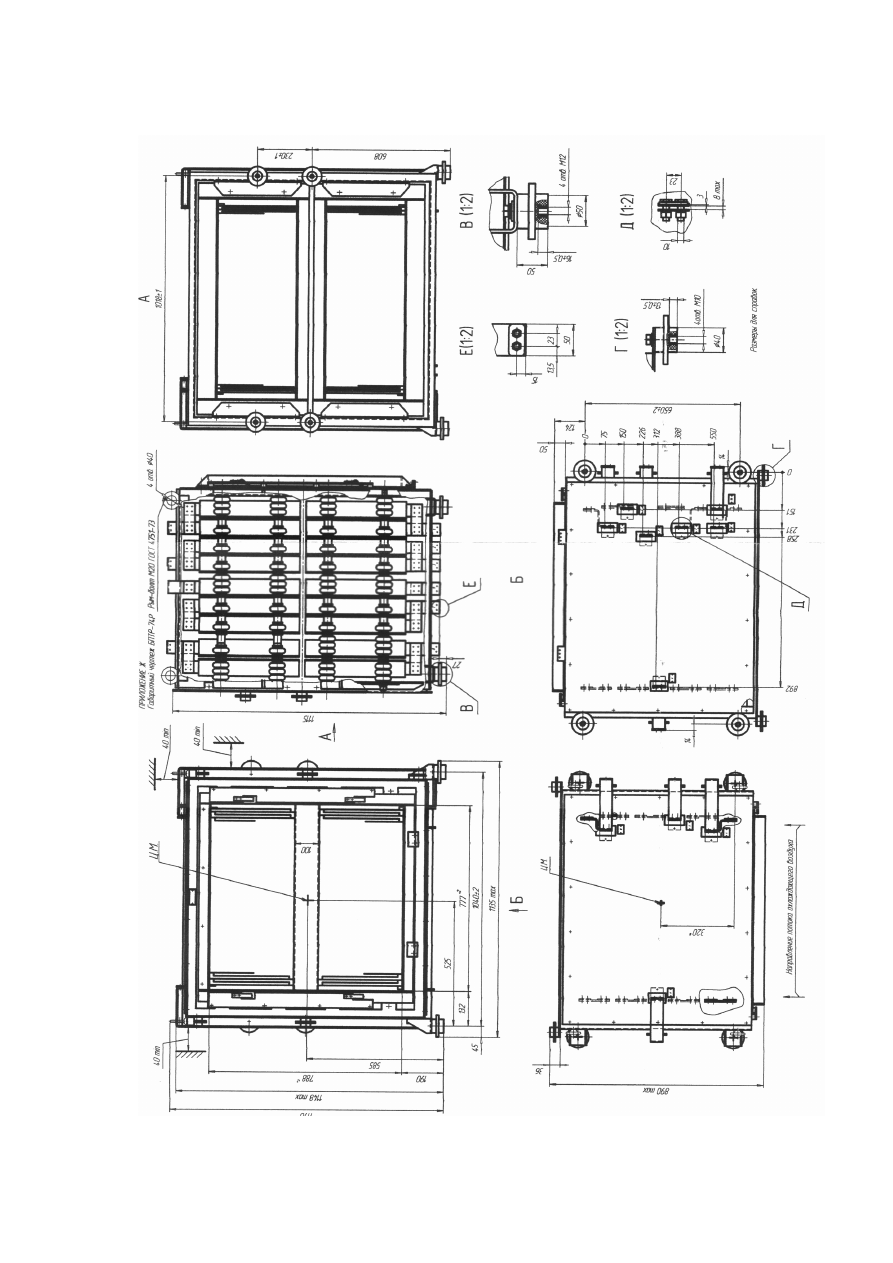

                       Рисунок 8.30- Габаритный чертеж  БПТР-63Р

228

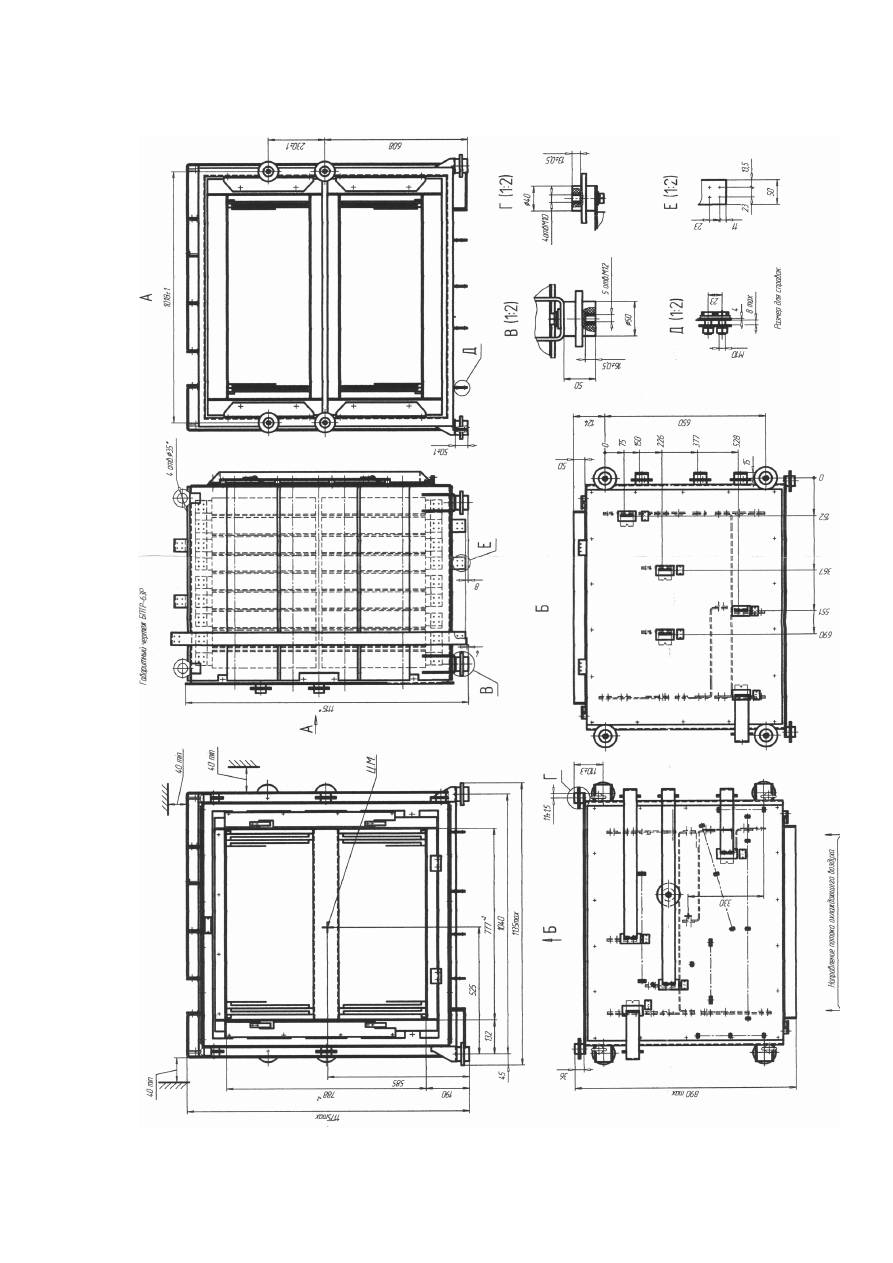

Рисунок 8.31- Габаритный чертеж  БПТР-74Р

229

8.2.10. Выключатели автоматические типа А63-МУ3,А63-МГУ3, АЕ254ОМ-10У2.

Выключатели автоматические А63 и АЕ25 предназначены для установки в электрических

цепях электровоза напряжением до 110 В постоянного тока для защиты от перегрузок и коротких

замыканий и для оперативных включений и отключений указанных цепей.

Выключатели А63 ( рис.8.32   ) выполняются на номинальные токи от 0,6 до 25 А и

рассчитаны для работы без замены каких либо частей.

Выключатель состоит из следующих основных частей: механизма свободного

расцепления, контактной системы, дугогасительного устройства, электромагнитного

максимального расцепителя тока.

Все части выключателя смонтированы в пластмассовом корпусе. Механизм свободного

расцепления обеспечивает мгновенное размыкание и замыкание контактов.

Коммутационное положение выключателя указывается на корпусе положением его

рукоятки: включено - “1”, отключено - “0”, отключено автоматически - промежуточное

положение.

Отключение выключателя при перегрузках и коротких замыканиях происходит

независимо от того, удерживается ли рукоятка управления во включенном положении или нет.

Включение выключателя после автоматического отключения осуществляется движением

рукоятки в направлении “0” для взвода и в направлении “1” на замыкание контактов.

Расцепители изготавливаются с нерегулируемыми в условиях эксплуатации уставками на

ток срабатывания.

Выключатели допускают повторное включение через 90 с после отключения их под

действием токов перегрузки и повторное включение практически мгновенно после

автоматического отключения.

Выключатель АЕ25 ( рис. 8.33  ) состоит из механизма управления, контактной системы,

дугогасительного устройства, максимальных расцепителей тока, основания, крышки, выводов и

вспомогательных деталей.

Выключатель имеет указатель коммутационного положения, в качестве которого

использована ручка управления. Механизм управления представляет собой шарнирный

пятизвенный механизм..

Контактная система состоит из неподвижных контактов, закрепленных на основании, и

подвижных контактов, шарнирно насаженных на рычагах оси механизма управления и

обеспечивает одинарный разрыв цепи в каждой фазе.

230

Дугогасительное устройство станавливается в полюсе выключателя и представляет    собой

фибровую камеру с деионной решеткой, состоящей из стальных дугогасительных

пластин. Электромагнитный максимальный расцепитель тока обеспечивает защиту цепи от

коротких замыканий и представляет собой электромагнит с поворотным якорем.

Техническая характеристика автоматических выключателей приведена в таблице 1  .

Таблица 1  .

Тип

Номинальный

ток, А

Номинальное

напряжение,

В

Уставка тока

мгновенного

срабатывания в

кратности к

номинальному току

I

/

I

н ( отсечка )

Масса,

кг

А63-МГ*У3

5

110

10

I

н

0,27

А63-М**У3

10

110

2

I

н

0,27

АЕ2541М-

10***У2

5,10,16,40

110

2Iн

0,4

АЕ2541М-10 У2

5,10,25,

110

5

I

н

0,4

АЕ2542М-10 У2

5

220

2

I

н

0,4

АЕ2542М-10 У2

2;10

380

2

I

н

0,4

АЕ2544М-10 У2

5;6,3; 12,5; 20

110

10

I

н

0,4

МГ* - электромагнитный максимальный расцепитель с гидравлическим замедлением

срабатывания

М** - электромагнитный максимальный расцепитель без замедления срабатывания

10*** - без свободных контактов и без дополнительных расцепителей.

231

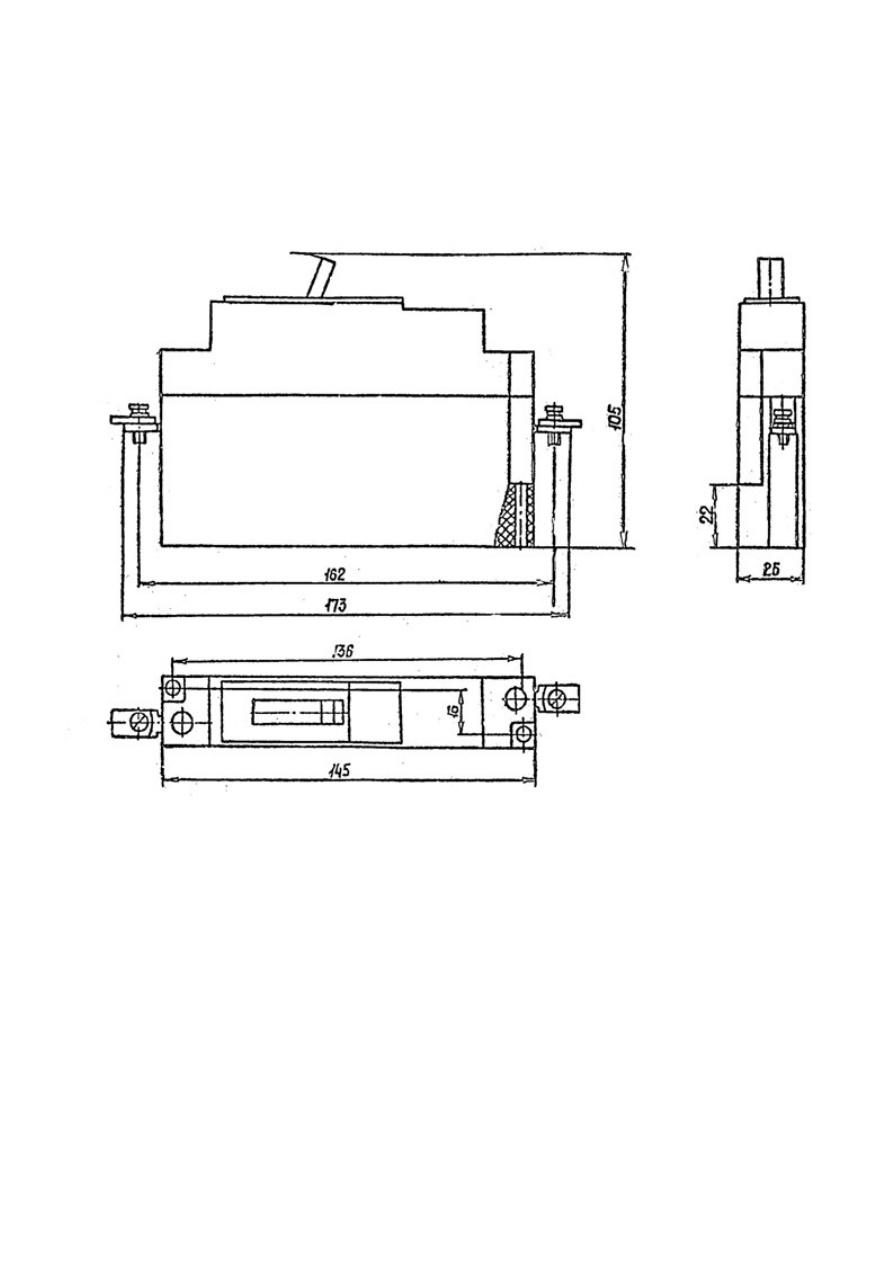

Рисунок 8.32 – Выключатели автоматические А-63-МУ3, А-63-МГУ3

232

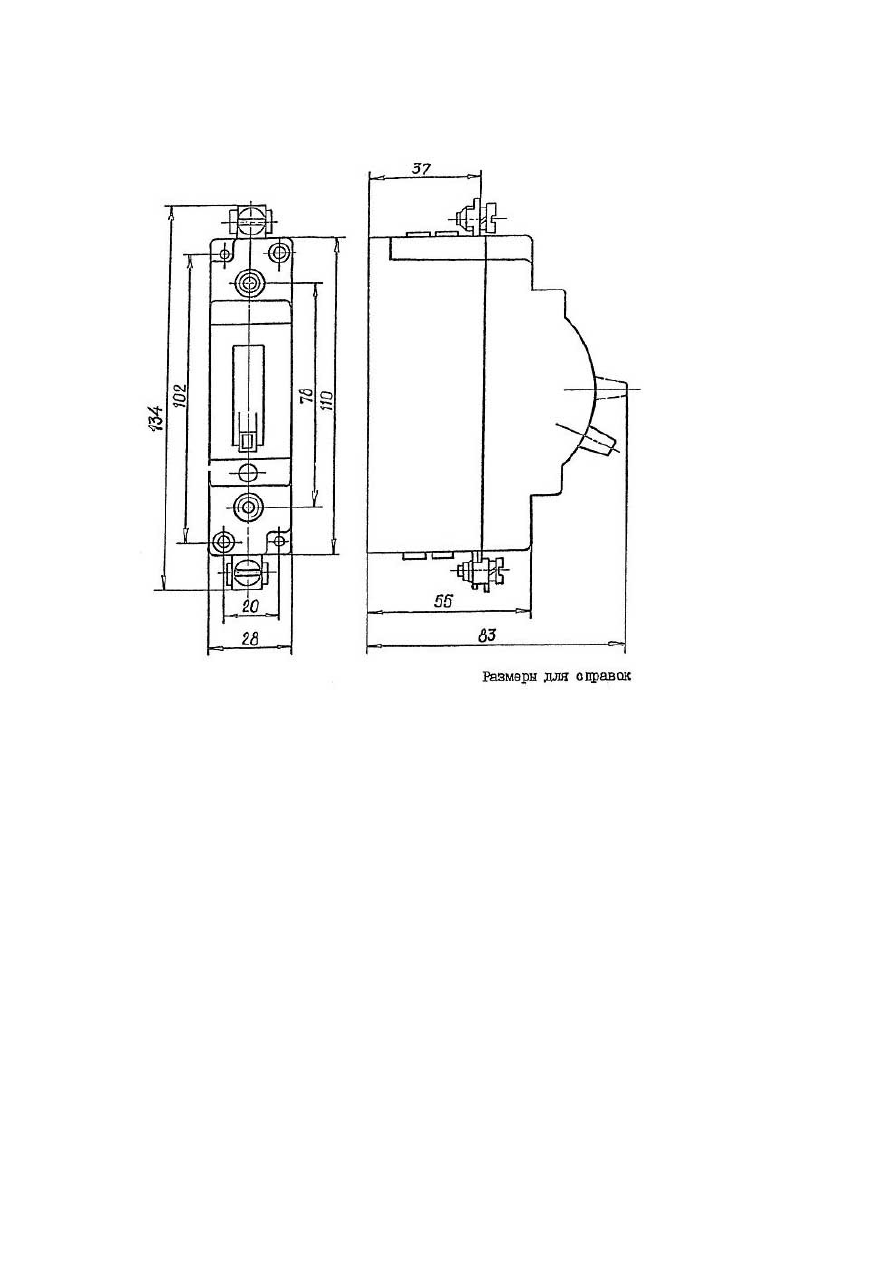

Рисунок 8.33- Выключатель автоматический АЕ2541

8.2.11.Выключатель ВА 61F

Выключатели ВА 61F (рис.8.34 ) предназначены для защиты измерительных цепей, цепей

управления и для защиты электродвигателей..

Выключатели применяются в цепях постоянного и переменного тока.

По числу полюсов  в схемах применяются однополюсные ,двухполюсные, трехполюсные и

четырехполюсные выключатели.

Техническая характеристика выключателей приведена в таблице

233

      Таблица

Наименование

Значение

Номинальное рабочее напряжение, В:

- однополюсные и двухполюсные

- трехполюсные и четырехполюсные

Диапазон номинальных токов, А:

-тип расцепителя  Z (4Iн)

-тип расцепителя  L (8Iн)

-тип расцепителя  K (12Iн)

Износостойкость, циклы:

- коммутационная

- общая

Масса, не более, кг:

однополюсные

двухполюсные

трехполюсные

220

380

0,5…63

0,5…63

0,5…40

  4000

 12500

  0,15

  0,3

  0,45

234

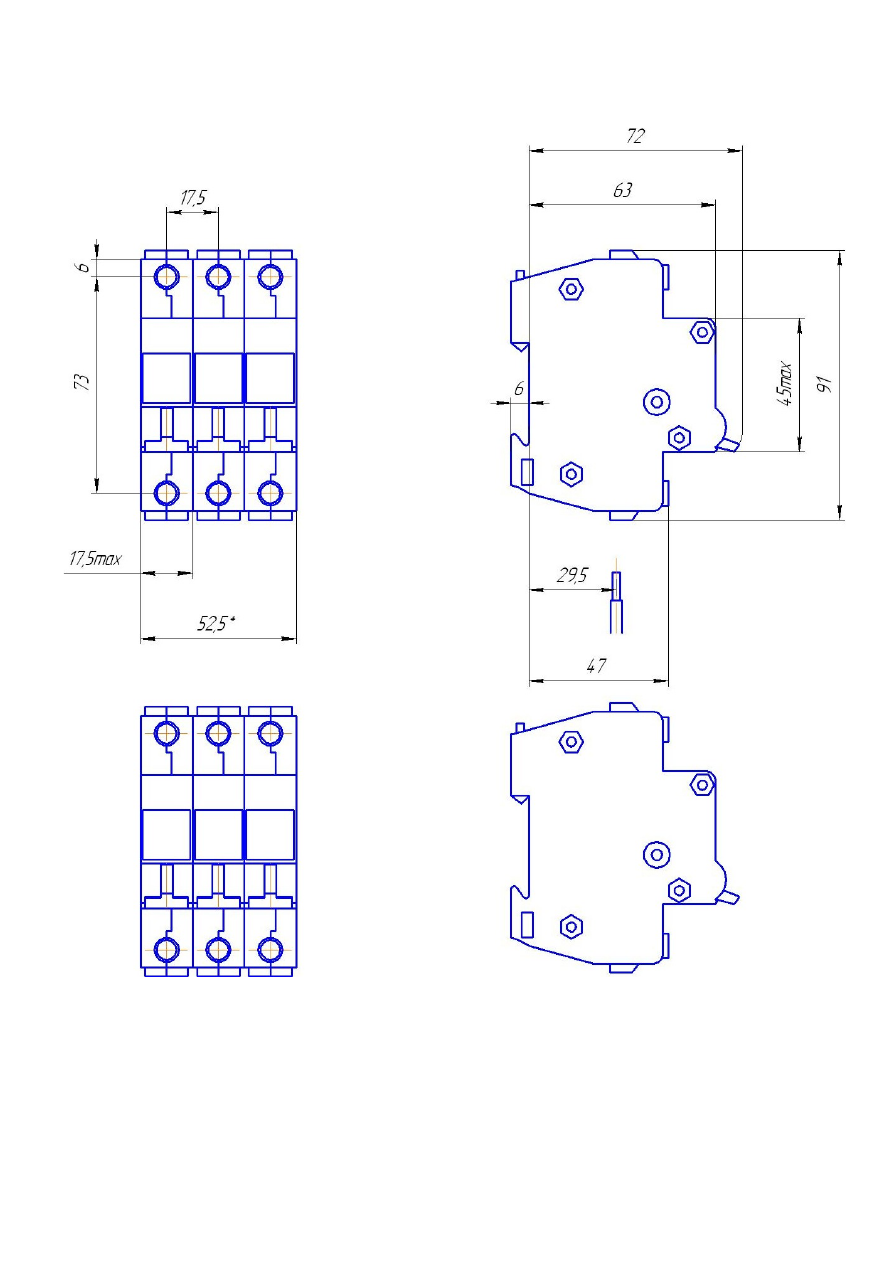

Рисунок  8.34      Выключатель ВА61F

8.2.12.Выключатель ВА 57-35

235

Выключатели ВА 57-35 (рис. 8.35  ) предназначены для проведения тока в нормальном режиме и

отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения

в электрических цепях.

Выключатели должны допускать подвод напряжения от источника питания как со стороны

неподвижных контактов (выводы 1,3,5), так и со стороны подвижных контактов (выводы 2,4,6).

Техническая характеристика выключателей приведена в таблице

Таблица

Наименование

Значение

Номинальный ток, А

Номинальный ток тепловых максимальных расцепителей тока, А

Номинальное напряжение главной цепи, В

Общее количество циклов ВО

Масса, не более, кг

250

~63, 100

380

16000

3,29



Рисунок  8.35      Выключатель ВА57-35

236

8.2.13.Ограничитель перенапряжений ОПН-3,3 УХЛ1

 Ограничитель (рис. 8.36  ) предназначен для защиты от грозовых и  коммутационных

перенапряжений электрооборудования электроподвижного состава постоянного тока

номинальным напряжением 3 кВ

Технические характеристики

Номинальное напряжение, кВ

3,3

Наибольшее рабочее напряжение, (U(н.р.))   кВ

4,0

Напряжение на ограничителе, допустимое в течение 10 с, кВ         6,0

Остающееся напряжение на ограничителе во всем диапазоне

рабочих температур и в течение всего срока службы при им-

пульсном токе 8/20 мкс с амплитудой 1500 А, кВ  не более

8

Устройство и работа. Ограничитель в соответствии с рисунком



представляет собой

защитный аппарат, содержащий последовательно-параллельно соединенные оксидно-цинковые

высоконелинейные резисторы, заключенные  в фарфоровую герметизированную покрышку.

Защитное действие ограничителя обусловлено тем, что при появлении опасного для

оборудования перенапряжения, вследствие высокой нелинейности резисторов через

ограничитель протекает значительный импульсный ток, в результате чего величина

перенапряжения снижается до уровня безопасного для изоляции защитного оборудования.

Ограничитель снабжен предохранительным устройством для сброса давления в случае

внутреннего повреждения аппарата.

237

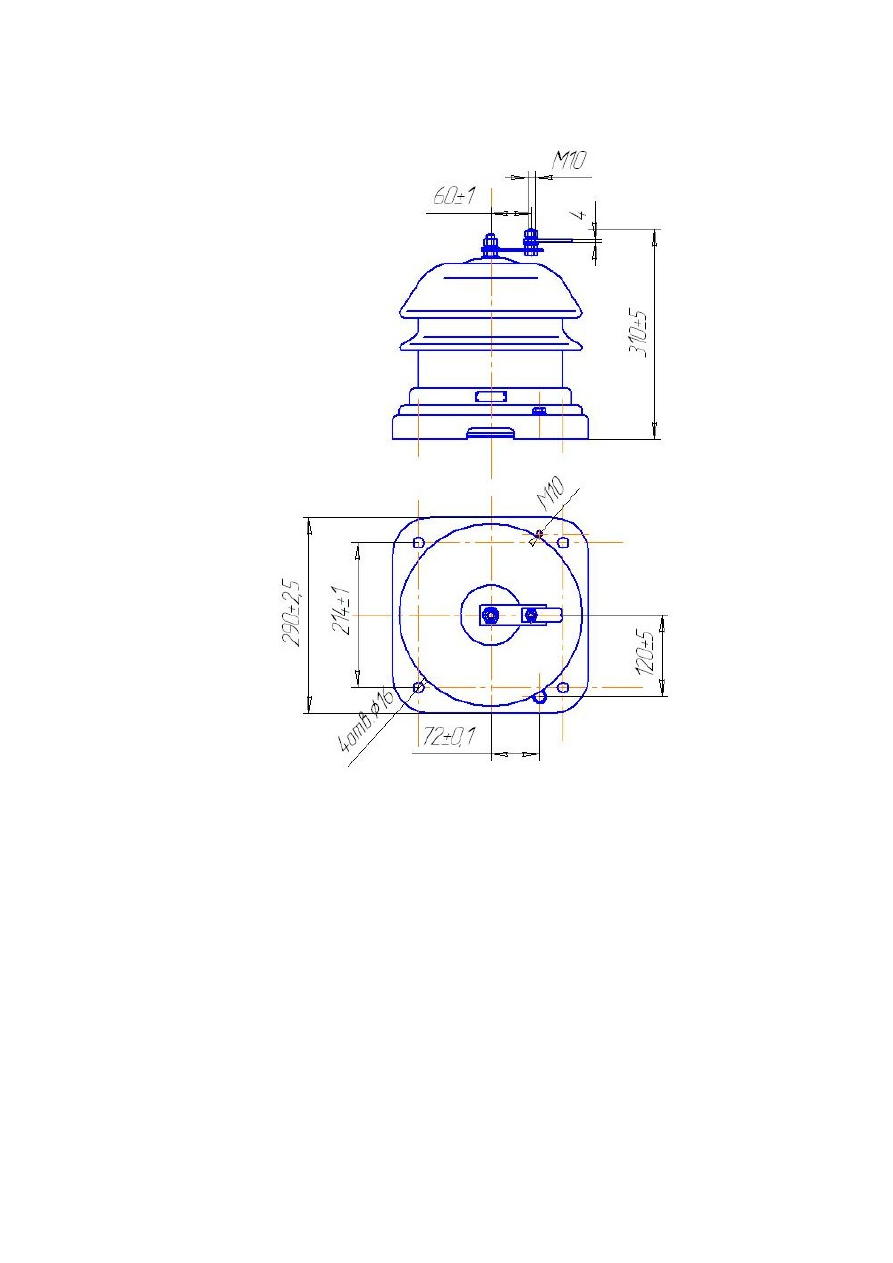

Рисунок 8.36- Ограничитель перенапряжений ОПН-3,3

  8.2.14.Выключатели путевые ВПК-2110Б, ВПК-2112Б

Выключатели путевые ВПК-2110Б и ВПК-2112Б ( рис. 8.37  ) предназначены для

коммутации электрических цепей блокировки.

Конструкция выключателя ВПК-2112 представляет собой корпус в котором размещены

контактная система 3 с подвижными 5 и неподвижными 4 контактами мостикового типа.

Выключатель ВПК-2110Б отличается от выключателя ВПК-2112Б отсутствием рычага с роликом.

238

Возврат контактной системы в исходное положение осуществляется возвратной

пружиной.

239

Техническая характеристика путевых выключателей приведена в таблице  1 .

Таблица 1

Наименование

Значение

Род тока

постоянный

Номинальное напряжение, В:

 для ВПК-2112Б

 для ВПК-2110Б

110

110

1-толкатель;2-корпус;3-контактная система;4-неподвижный контакт;5-подвижный контакт;6-

крышка;7-рычаг с роликом

Рисунок 8.37 – Выключатель путевой ВПК-211УХЛЗ
