Технологический процесс ТО-2 электровоза 2ЭС5К (типовой) - часть 4

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

6

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

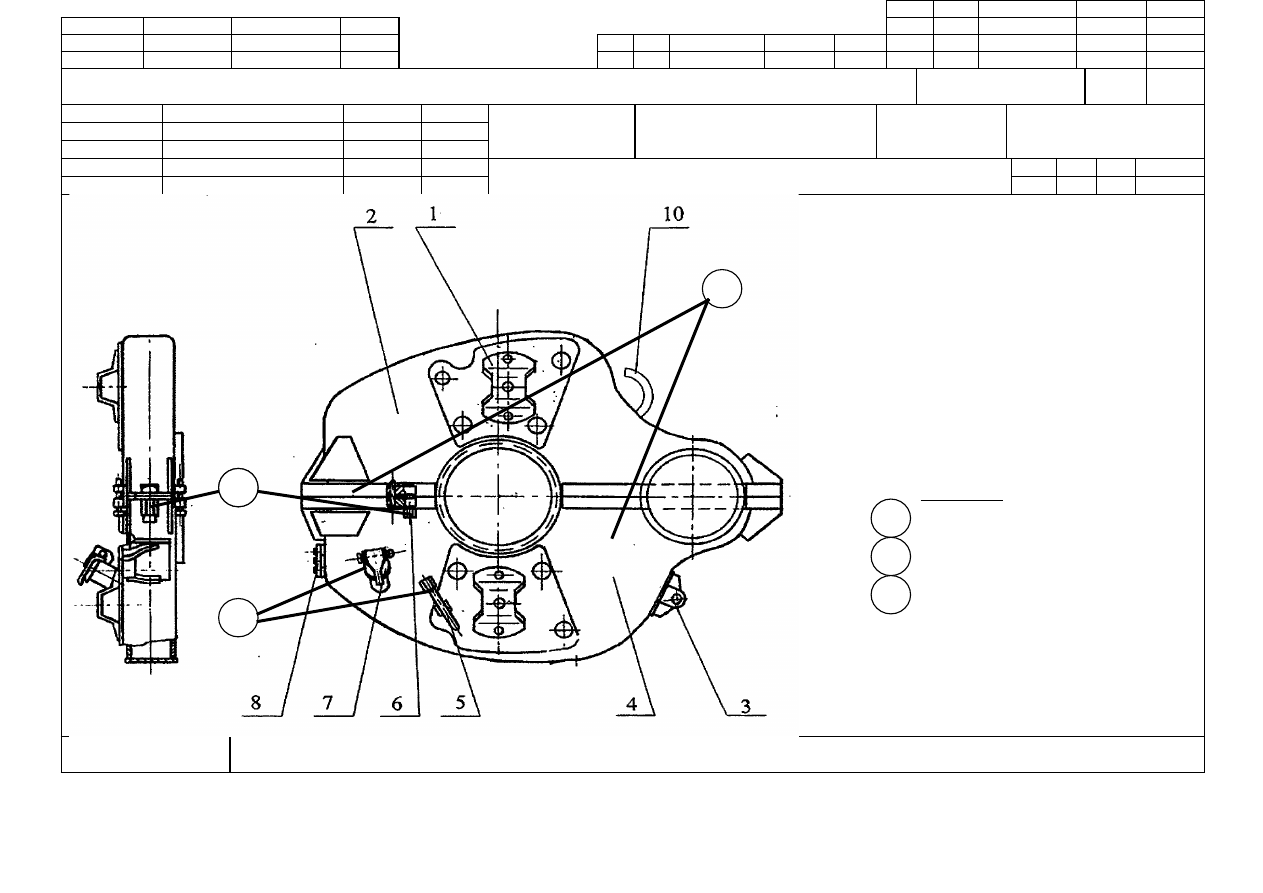

Кожух зубчатой передачи

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

51

  ГОСТ  3.1105- 84    форма 7

1- скоба;
2- верхняя половина;
3- кронштейн;
4- нижняя половина;
5- маслоуказатель;
6- болт;
7- масленка;
8- лючок;
9- болт;
10- крышка-сапун.

1

Дефекты:

- трещины в корпусе кожуха,
течь масла по уплотнениям;
- ослабление крепления
болтов;
- недостаточное количество
масла

1

22

2

3

3

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

7

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

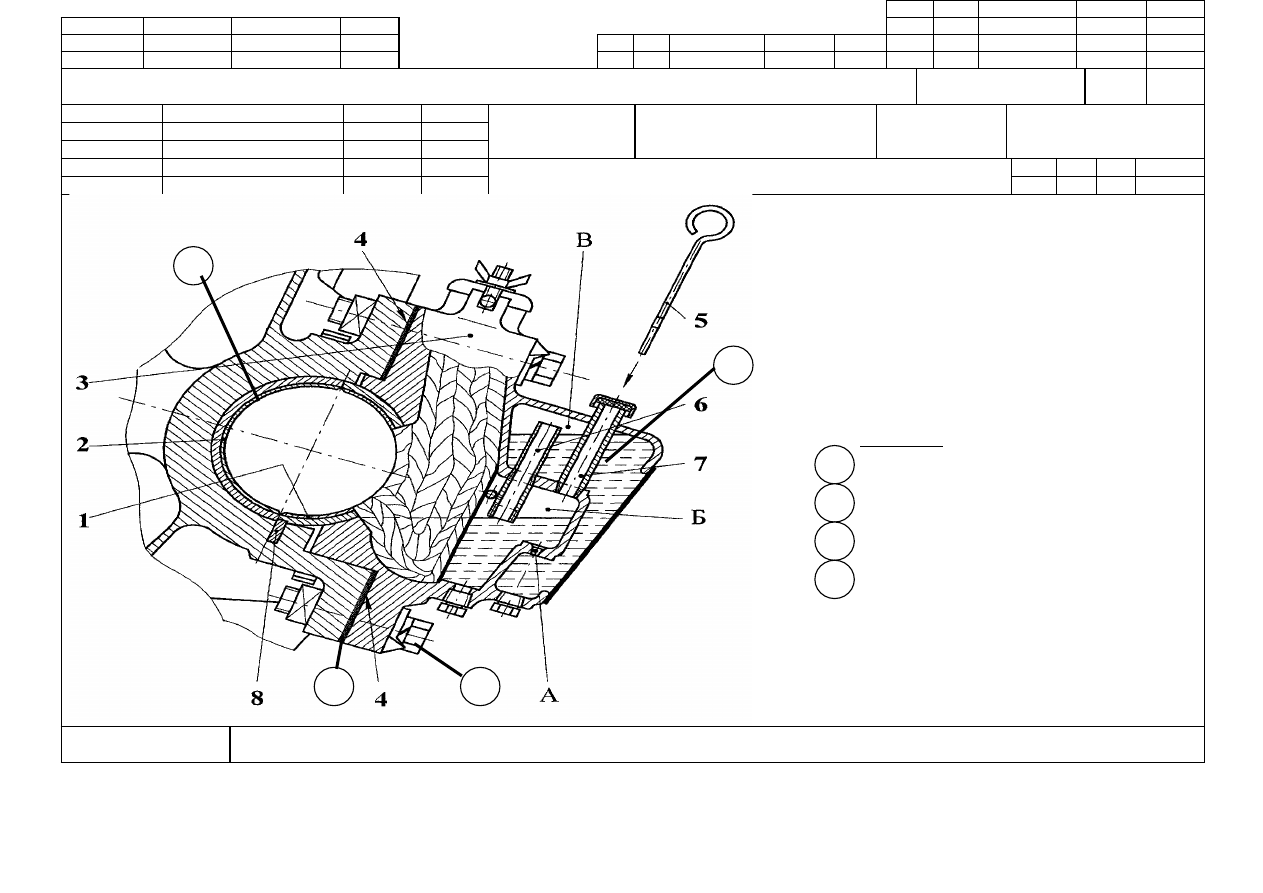

Моторно-осевой подшипник

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

52

  ГОСТ  3.1105- 84    форма 7

1, 2 – вкладыши;
3 – букса;
4 – прокладки;
5 – указатель уровня масла;
6, 7 – трубки;
8 – шпонка.

1

Дефекты:

- ослабление крепления болтов;

- течь масла, неплотность
прилегания крышек;
- недостаточное количество масла;

- выплавление или выкрашивание
баббита

1

2

2

3

3

4

4

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

8

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

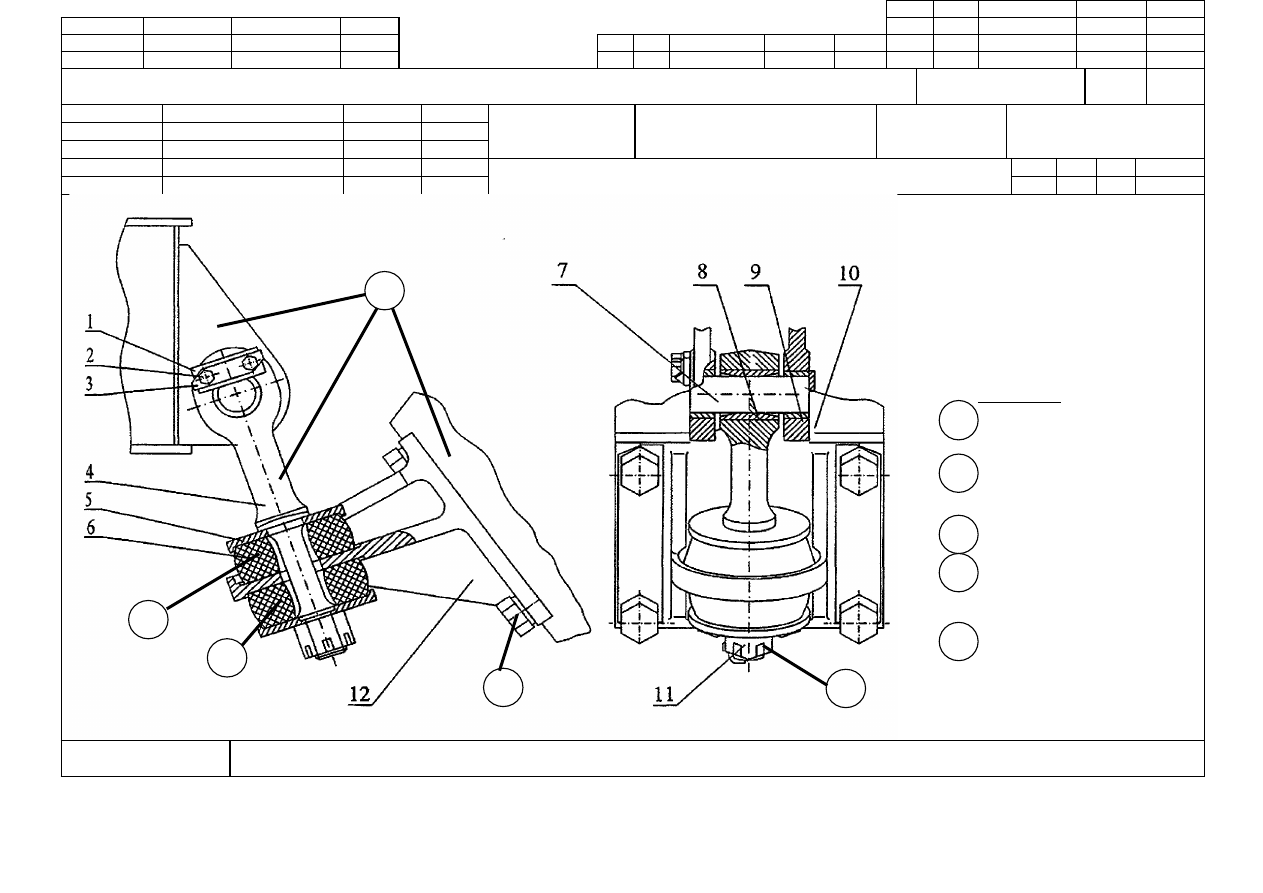

Подвеска тягового двигателя

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

53

  ГОСТ  3.1105- 84    форма 7

1, 3, 10 – планка;
2 – болт;
4 – подвеска;
5 – диск;
6 – шайба;
7 – валик;
8, 9 – втулка;
11 – гайка;
12 – кронштейн.

1

4

3

2

5

Дефекты:

 - выпучивание резины за
габариты расточек в
металлических дисках;
 - наличие масла на
поверхностях резиновых
шайб;
 - трещины в подвеске;
 - ослабление болтов,
крепящих кронштейн и
предохранительные
упоры к остову ТЭД;
 - ослабление гайки
подвески

1

2

3

4

5

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

9

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

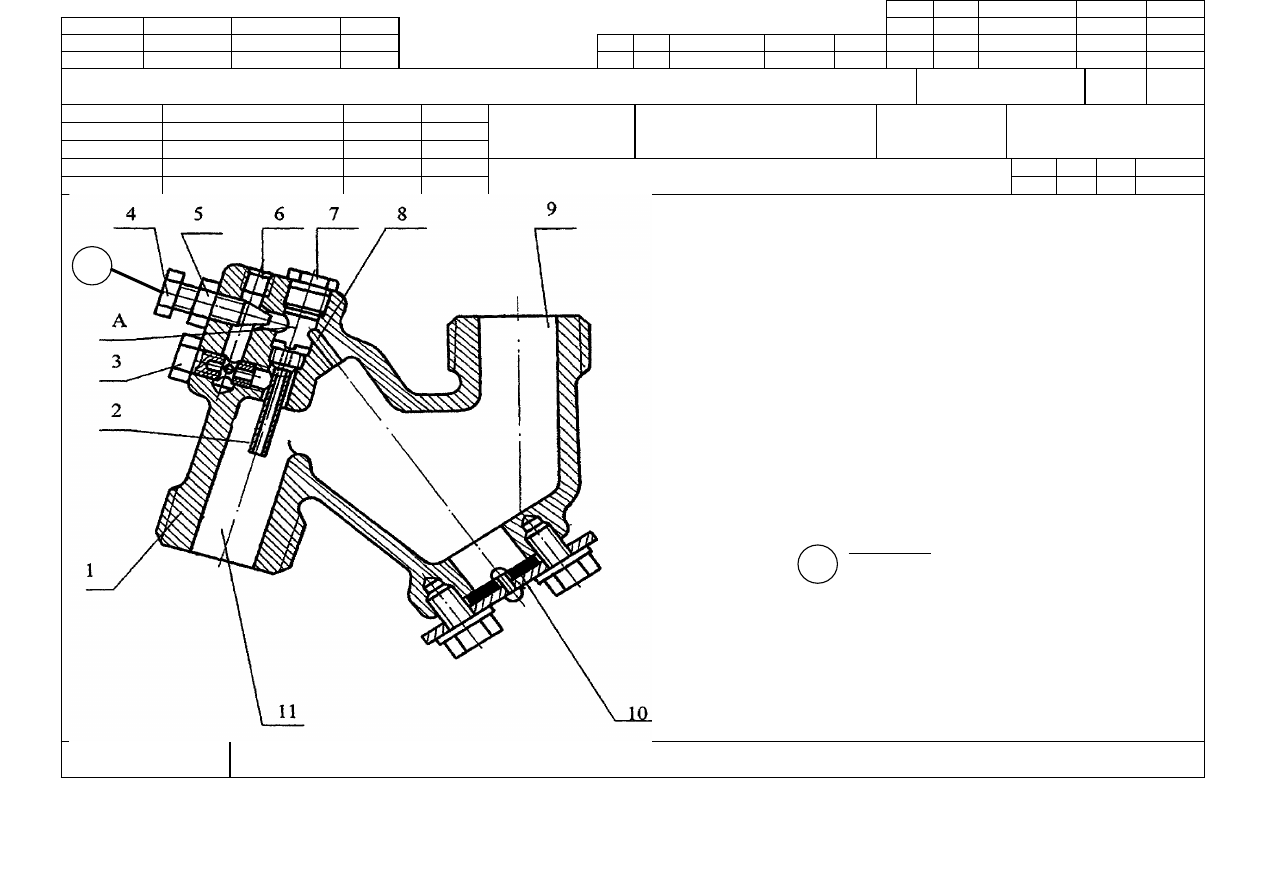

Форсунка песочницы

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

54

  ГОСТ  3.1105- 84    форма 7

1 – корпус;
2 – сопло;
3 – болт;
4 – регулировочный болт;
5 – контргайка;
6 – отверстие;
7 – пробка;
8 – разрыхляющий канал;
9 – горловина;
10 – крышка;
11 – горловина.

1

Дефекты:

- отсутствие пломбы на
регулировочном болте

1

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

10

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

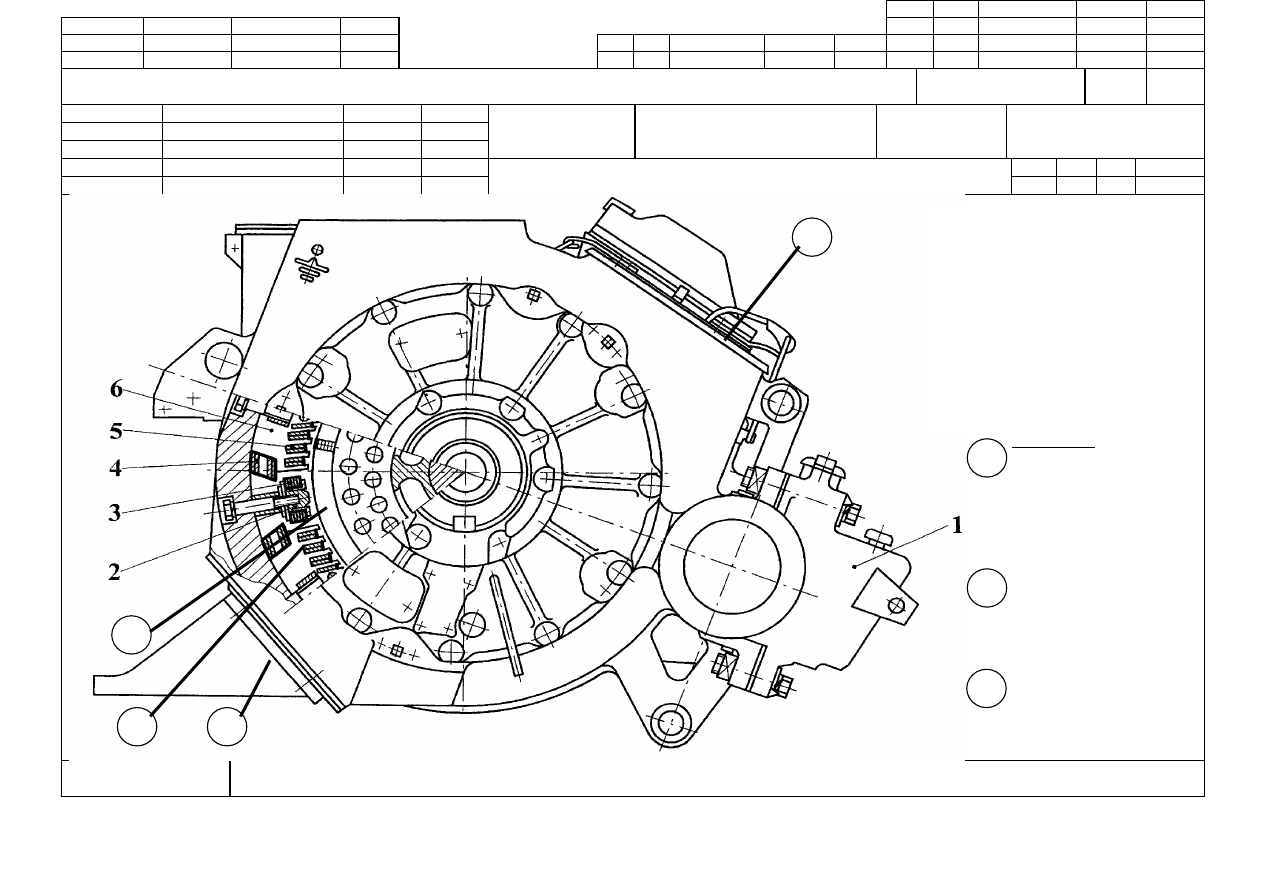

Тяговый двигатель НБ-514Б

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

55

  ГОСТ  3.1105- 84    форма 7

1 – моторно-осевой
подшипник;
2 – сердечник добавочного
полюса;
3 – катушка добавочного
полюса;
4 – катушка главного полюса;
5 – компенсационная обмотка;
6 – сердечник главного
полюса.

Дефекты:

- неисправность
крышек
коллекторных
люков,
ненадежность
уплотнений,
неисправность
замков;
- царапины,
выбоины, следы
переброса эл. дуги
на рабочей
поверхности
коллектора;
- пониженная

1

1

1

2

2

3

3

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

11

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

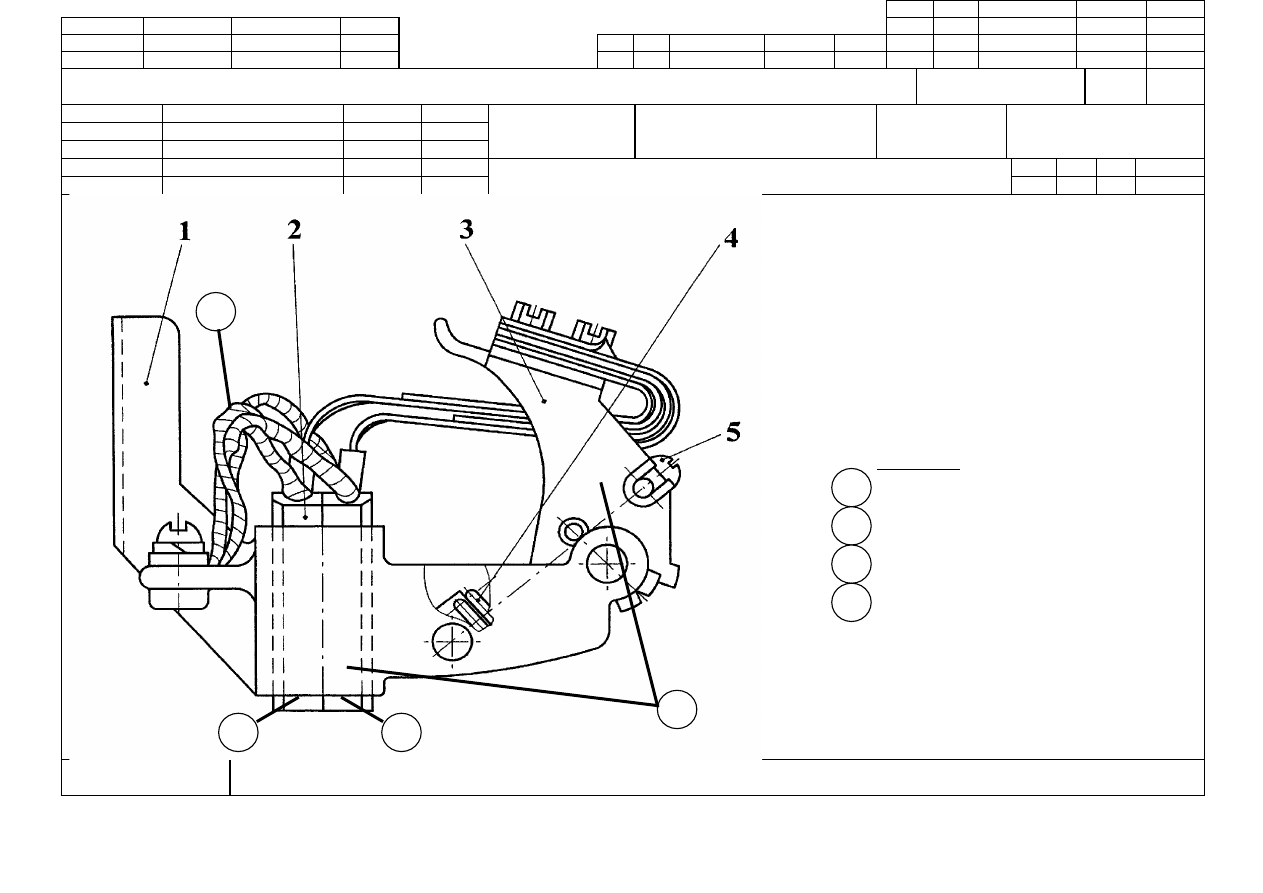

Щеткодержатель

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

56

  ГОСТ  3.1105- 84    форма 7

1 – корпус;
2 – щетка;
3 – нажимной палец;
4 – пружина;
5 – регулировочный винт.

1

2

Дефекты:

- износ щеток;

- сколы, трещины щеток;

- обрыв жил шунтов;

- повреждения корпуса и
деталей щеткодержателя

1

2

3

3

4

4

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

12

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

Токоприемник ассиметричный ТАсС-10-02

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

57

  ГОСТ  3.1105- 84    форма 7

1 – каретки;
2 – полоз;
3 – пневмопривод;
4 – угольные вставки;
5 – шарнирный четырехзвенник;
6 – основание;
7 – кулисная тяга;
8 – направляющая тяга;
9 – синхротяга;
10 – тяга;
11 – верхняя рама;
12 – несущий рычаг.

1

Дефекты:

- прожоги или вмятины на трубах
рам более 5 мм;
- перекос рам и заедания в
шарнирных соединениях;
- износ и повреждения угольных
вставок более нормы;
- повреждения полоза, ослабление
крепления

1

2

2

3

4

3

4

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

13

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

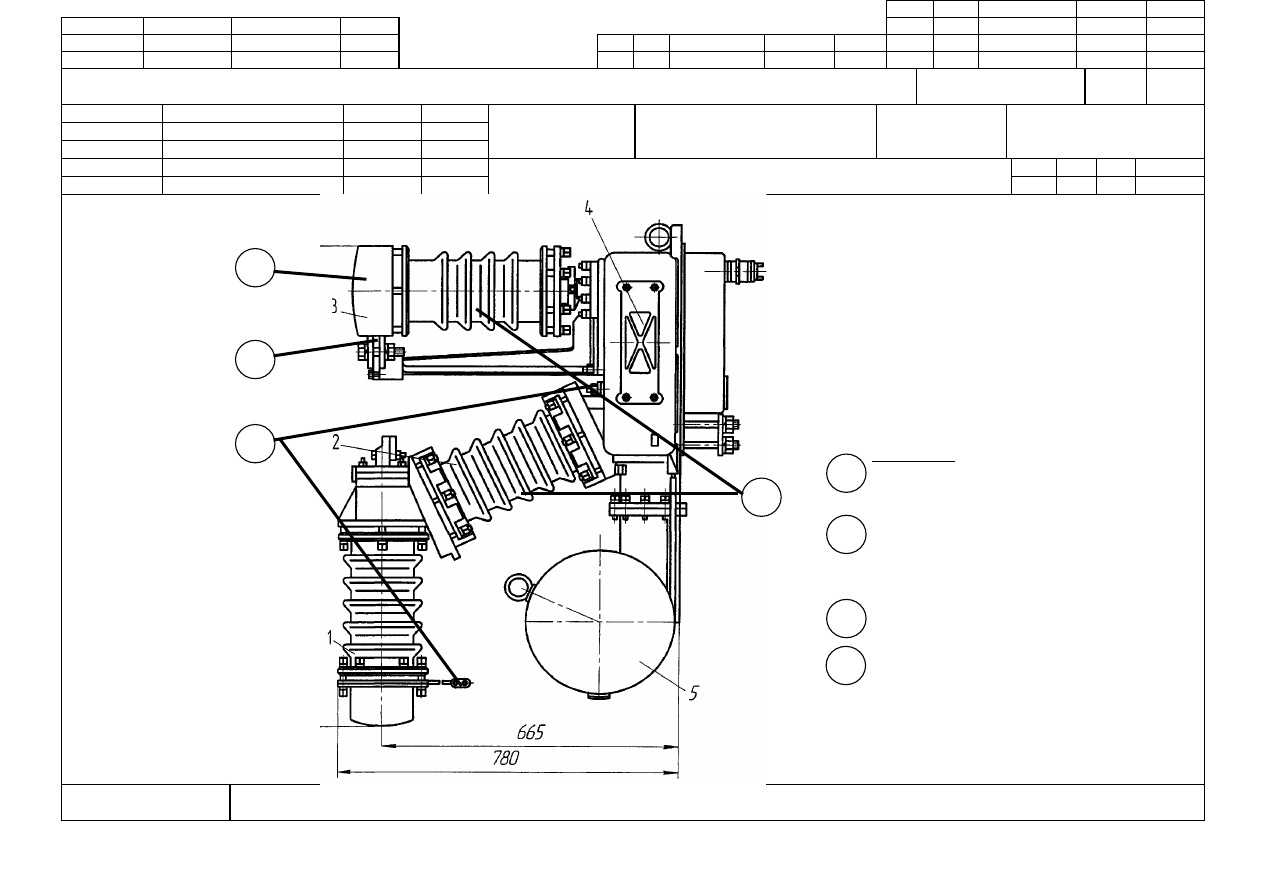

Выключатель ВОВ-25А-10/400 УХЛ1

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

58

ГОСТ  3.1105- 84    форма 7

1 – дугогасительная камера;
2 – воздухопроводный изолятор;
3 – разъединитель;
4 – блок управления;
5 – воздушный резервуар.

Дефекты:

- отклонение от соосности ножей
разъединителя и неподвижного
контакта более 7 мм;
- усилие нажатие каждого ножа
разъединителя на неподвижный
контакт менее 90Н (9 кгс) или
более 100Н (10 кгс);
- ослабление крепления
подводящих кабелей;
- повреждение глазури
изоляторов, трещины и сколы
более 15% пути возможного
перекрытия электрической дугой

1

2

1

2

3

3

4

4

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

14

14

Разработал

ВНИИЖТ

20200.00013

Проверил
Нормир.
Утвердил

Блок мотор-компрессор

Цех

УЧ

РМ

Опер.

Н. Контроль

КЭ

59

1 – электродвигатель;
2 – болт;
3 – полумуфта;
4 – фланец нажимной;
5 – оболочка резиновая;
6 – полумуфта;
7 – кожух;
8 – компрессор;
9 – каркас.

1

2

3

Дефекты:

- стук  и перегрев
подшипников;
- ослабление
креплений;
- недостаточное
количество масла

1

2

3

ГОСТ 3.1122-84      форма 5

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

2

1

Разраб.

ВНИИЖТ

40200.00002

Электровоз 2 ЭС5К

РА

Н.контр.

С

НПП

Обозначение ДСЕ

Наименование ДСЕ

КП

Ф

НПП

Обозначение комплекта ТД

Наименование комплекта ТД

Листов

Г

Обозначение ТД

Услов.обозн.

Лист

Листов

Примечание

Г 01

1

40200.00002

ВТД

2

Ведомость документации

2

С 02

Подготовка к ТО-2

Г 03

2

50207.00003

КТТП/У

2

4

С 04

Мханическое оборудование

Г 05

3

50200.00004

КТТП/У

9

6

С 06

Тяговые электродвигатели

Г 07

4

50200.00005

КТТП/У

4

15

С 08

Вспомогательные электрические машины

Г 09

5

50200.00006

КТТП/У

1

19

С 10

Трансформаторы, реакторы, дроссели

Г 11

6

50200.00007

КТТП/У

1

20

С 12

Электрические аппараты

Г 13

7

50200.00008

КТТП/У

7

21

С 14

Электронная аппаратура

Г 15

8

50200.00009

КТТП/У

7

28

ВТД

2

ГОСТ 3.1122-84     форма 5а

Дубл.
Взам.
Подл.

Техническое обслуживание ТО-2

01200.00000

2

40200.00002

С

НПП

Обозначение ДСЕ

Наименование ДСЕ

КП

Ф

НПП

Обозначение комплекта ТД

Наименование комплекта ТД

Листов

Г

Обозначение ТД

Услов.обозн.

Лист

Листов

Примечание

С 01

Тормозное и пневматическое оборудование

Г 02

9

50200.00010

КТТП/У

4

35

С 03

Устройства безопасности, радиостанции,

С 04

установки пожаротушения

Г 05

10

50200.00011

КТТП/У

5

39

С 06

Испытания и приемка электровоза после ТО-2

Г 07

11

50207.00012

КТТП/У

2

44

С 08

Электровоз 2ЭС5К

Г 09

12

20200.00013

КЭ

14

46

10

11

12

13

14

15

16

17

ВТД

3
