Электровоз 2ЭС4К. Руководство по эксплуатации - часть 50

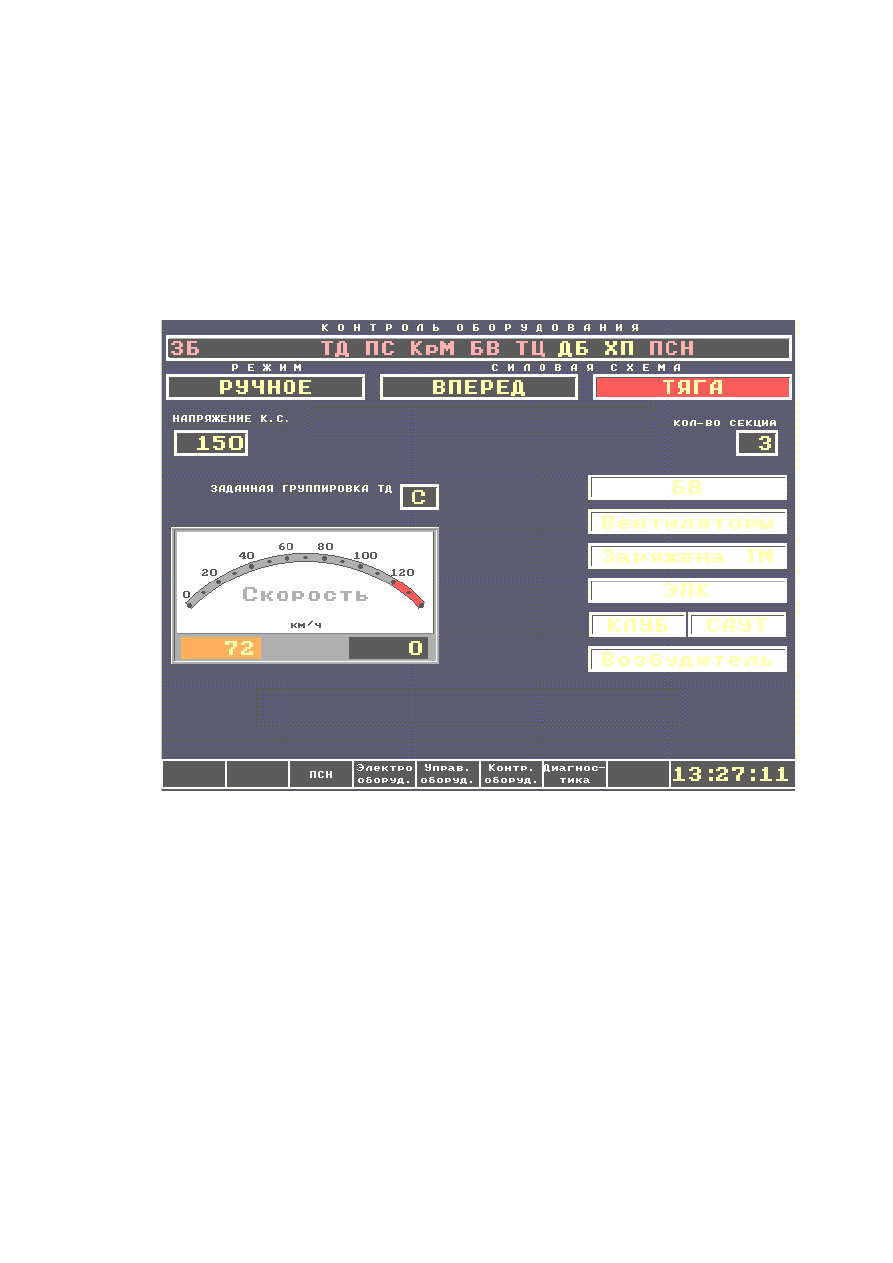

Рисунок 3.4 – Основной кадр при разобранной схеме

27

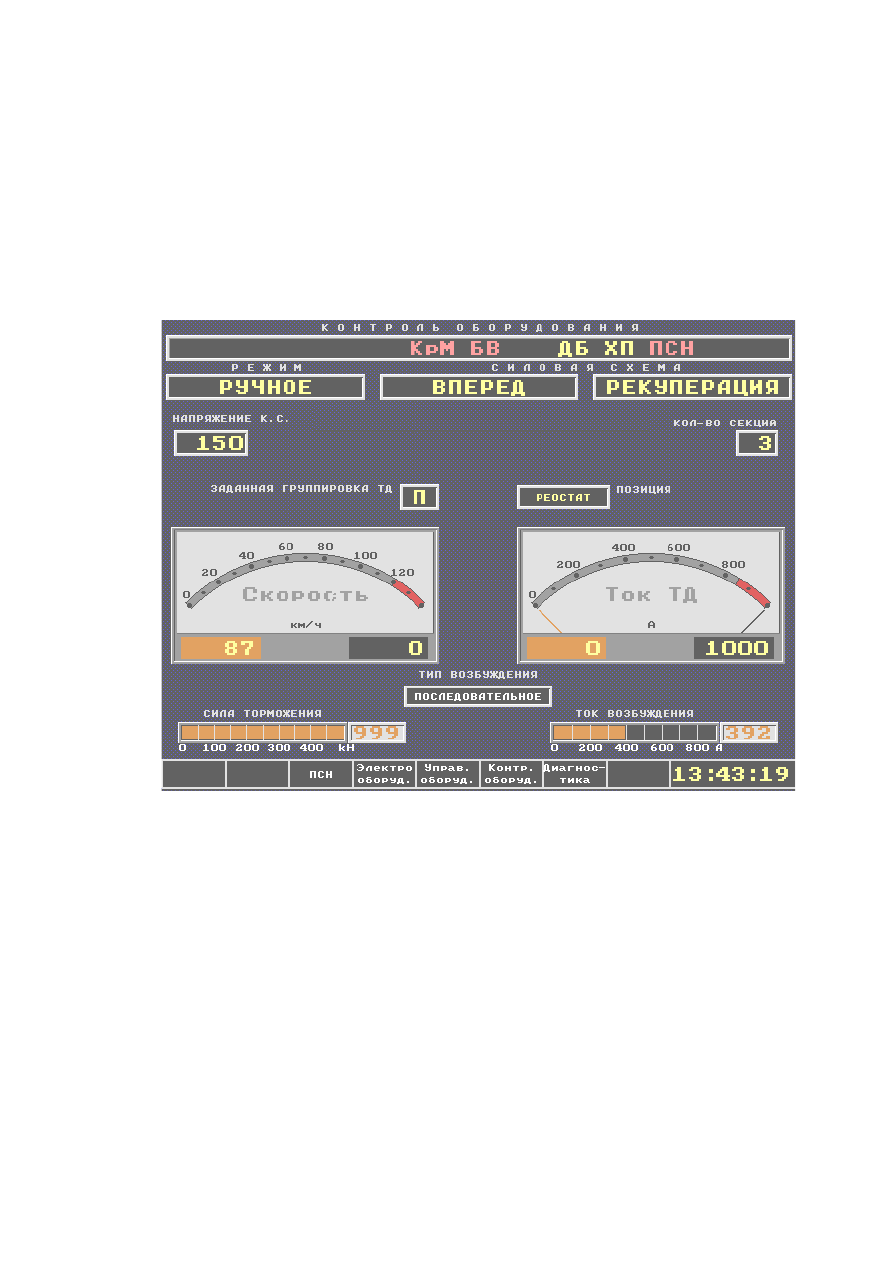

Рисунок 3.5 – Основной кадр в режиме «РЕКУПЕРАЦИЯ» при собранной

схеме

6)

в   режиме   «РЕОСТАТ»   или   «РЕКУПЕРАЦИЯ»   (рисунок   3.5):

сила торможения;

7)

в   режиме   «ТЯГА»   при   собранной   схеме,   при   установленном

режиме   работы   «РУЧНОЙ»   и   на   безреостатной   позиции   (рисунок   3.3):

индикаторы ослабления поля.

В зоне III основного кадра расположены клавиши, с помощью которых

осуществляется переход в дополнительные кадры, и текущее время.

В случае отсутствия связи с обоими блоками (БУТП и БУО) в поле

28

«Контроль   оборудования»   выводится   сообщение:   «Нет   связи   с   МСУД»

(рисунок 3.6).

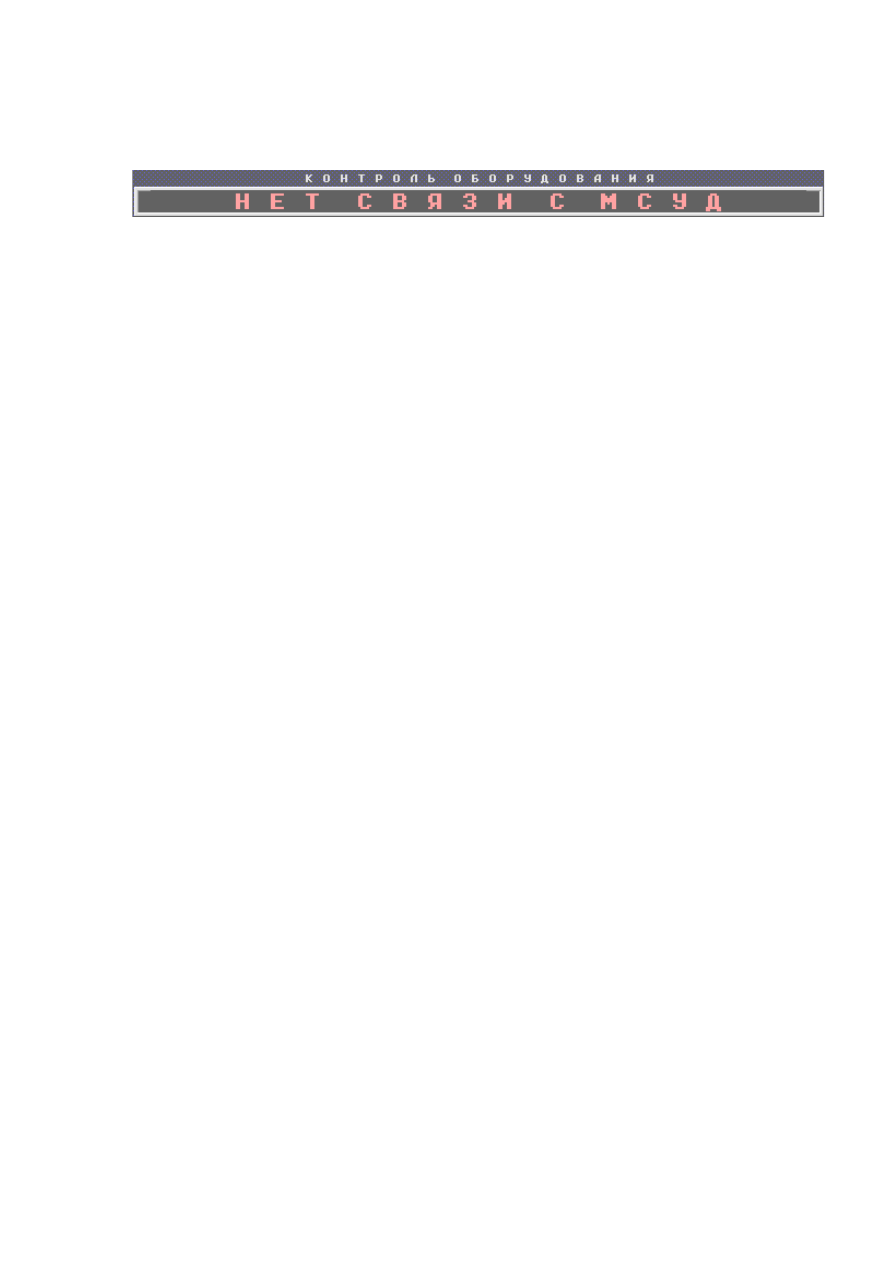

Рисунок 3.6 – Аварийное сообщение в случае отсутствия связи с МСУД-001

29

3.3 Раздел «ПСН»

При нажатии в основном кадре клавиши «3 – ПСН» осуществляется

переход в раздел «ПСН». При этом на экране отображается основной кадр

раздела «ПСН», содержащий информацию о состоянии оборудования ПСН в

виде   функционального   сочетания   электрической   схемы   и   сигналов

управления и диагностики от МСУД-001 и ПСН (рисунок 3.7).

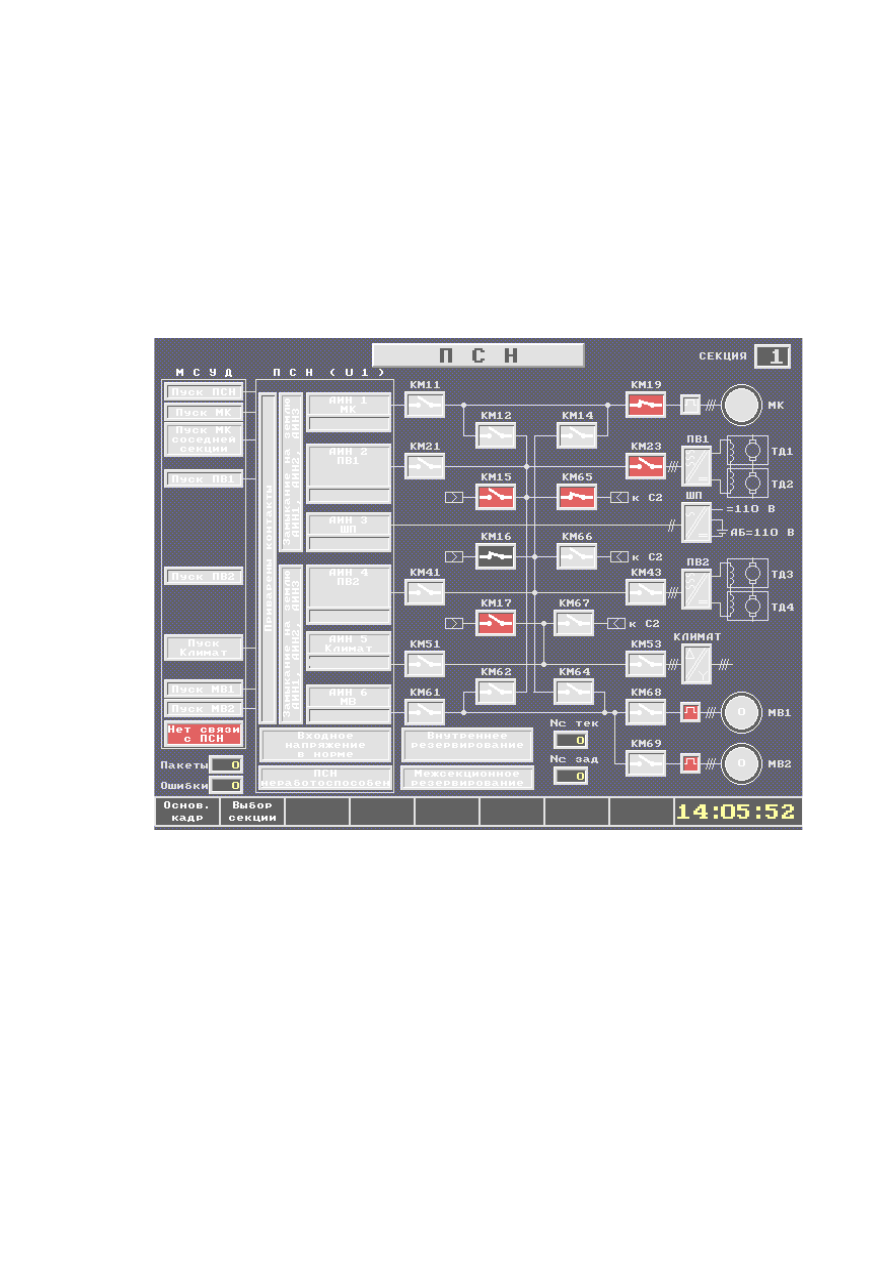

Рисунок 3.7 – Кадр «ПСН»

Нажатием клавиши «2 – Выбор секции» осуществляется выбор секции.

Возврат в основной кадр осуществляется нажатием клавиши «1 – Основной

кадр».

3.4 Раздел «Электрооборудование»

При   нажатии   в   основном   кадре   клавиши   «4   –   Электрооборуд.»

30

осуществляется переход в раздел «Электрооборудование».

Кадр «Электрооборудование»

После нажатия  в основном кадре  клавиши «4 – Электрооборуд.»  на

экране   отображается   кадр   «Электрооборудование»   (рисунок   3.8),

содержащий следующую информацию:

–

напряжение контактной сети;

–

заданная группировка ТД;

–

позиции ТД;

–

заданное значение скорости тяговых двигателей и фактическое

значение скорости каждого тягового двигателя каждой секции;

–

заданное значение тока якоря тяговых двигателей и фактическое

значение тока якоря каждого тягового двигателя каждой секции;

–

напряжение каждого тягового двигателя каждой секции.

С   помощью   клавиши   «2   –   Выбор   секции»   осуществляется   выбор

секции.   В   случае,   когда   электровоз   состоит   из   трех   секций,   данный   кадр

имеет вид, представленный на рисунке 3.9.

Возврат   в   основной   кадр   осуществляется   нажатием   клавиши   «1   –

Основной кадр».

31

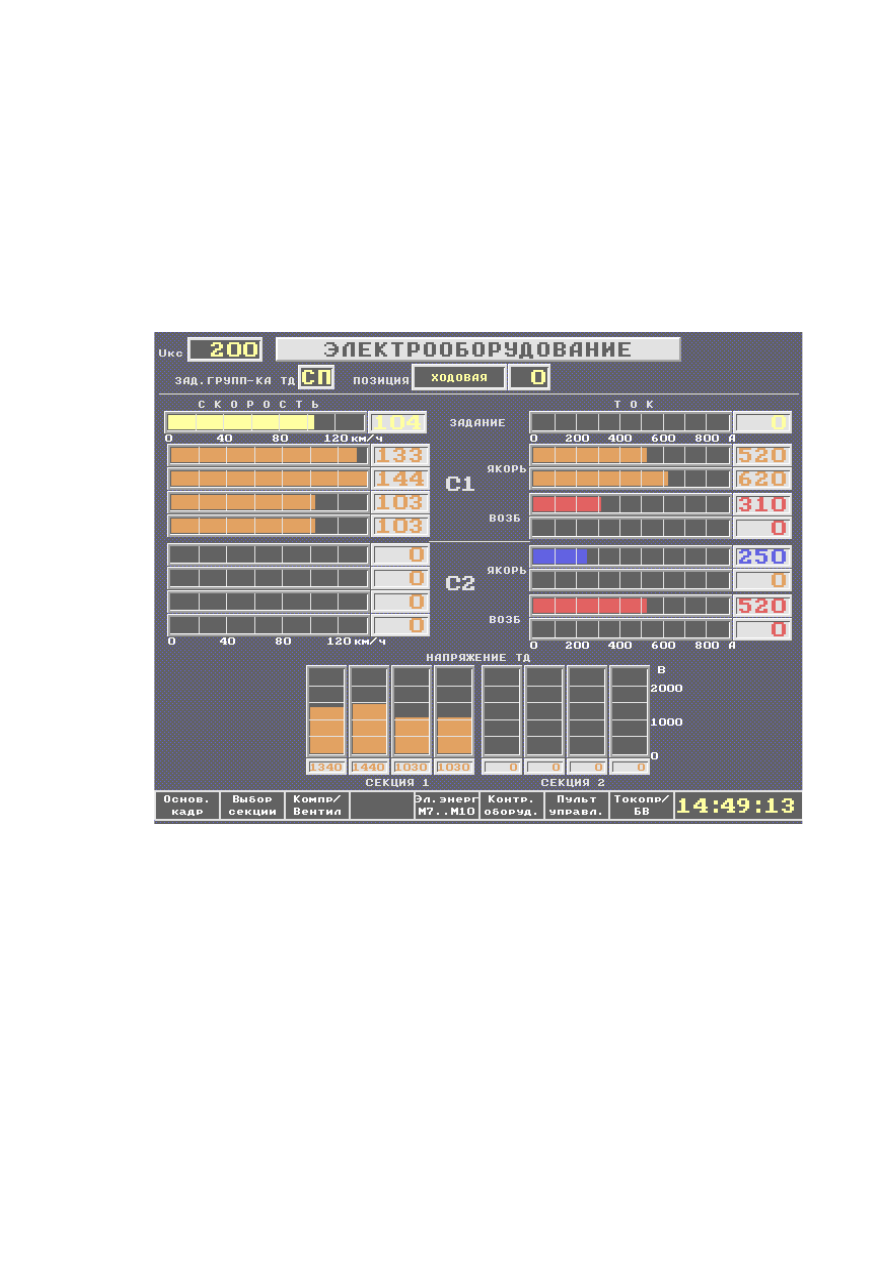

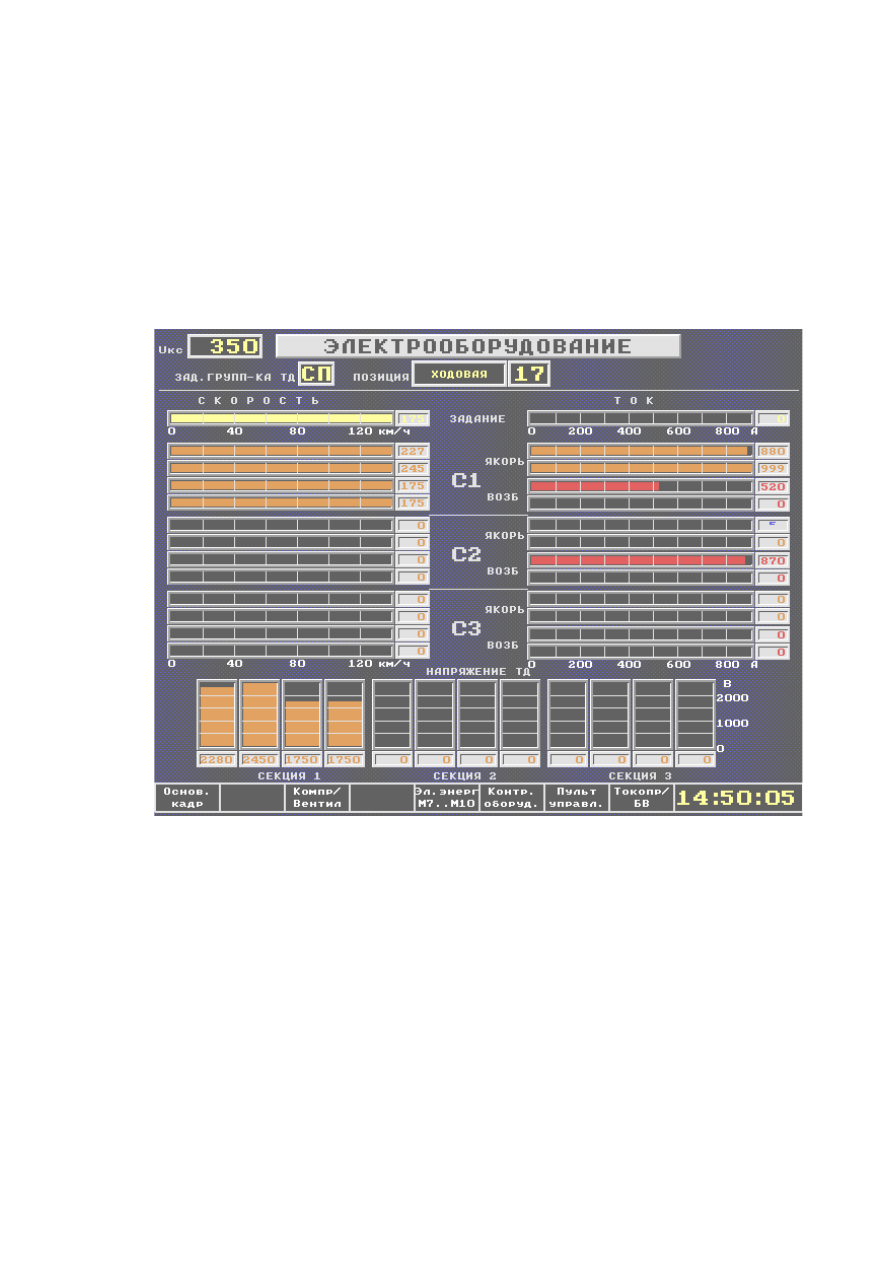

Рисунок 3.8 – Кадр «Электрооборудование»

32

Рисунок 3.9 – Кадр «Электрооборудование», три секции

Кадр «Компрессоры/Вентиляторы»

Используя   клавишу   «3   –   Компр/Вентил»   в   разделе

«Электрооборудование»



осуществляется



переход



в



кадр

«Компрессоры/Вентиляторы».  При этом на экране БИ отображается  схема

электрических   цепей   работы   и   диагностики   компрессоров   и   вентиляторов

(рисунок 3.10).

С   помощью   клавиши   «2   –   Выбор   секции»   осуществляется   выбор

секции.   Клавиша   «3   –   Ступени   вентиляции»   предназначена   для   задания

33

частоты вращения вентилятора (рисунок 3.11).

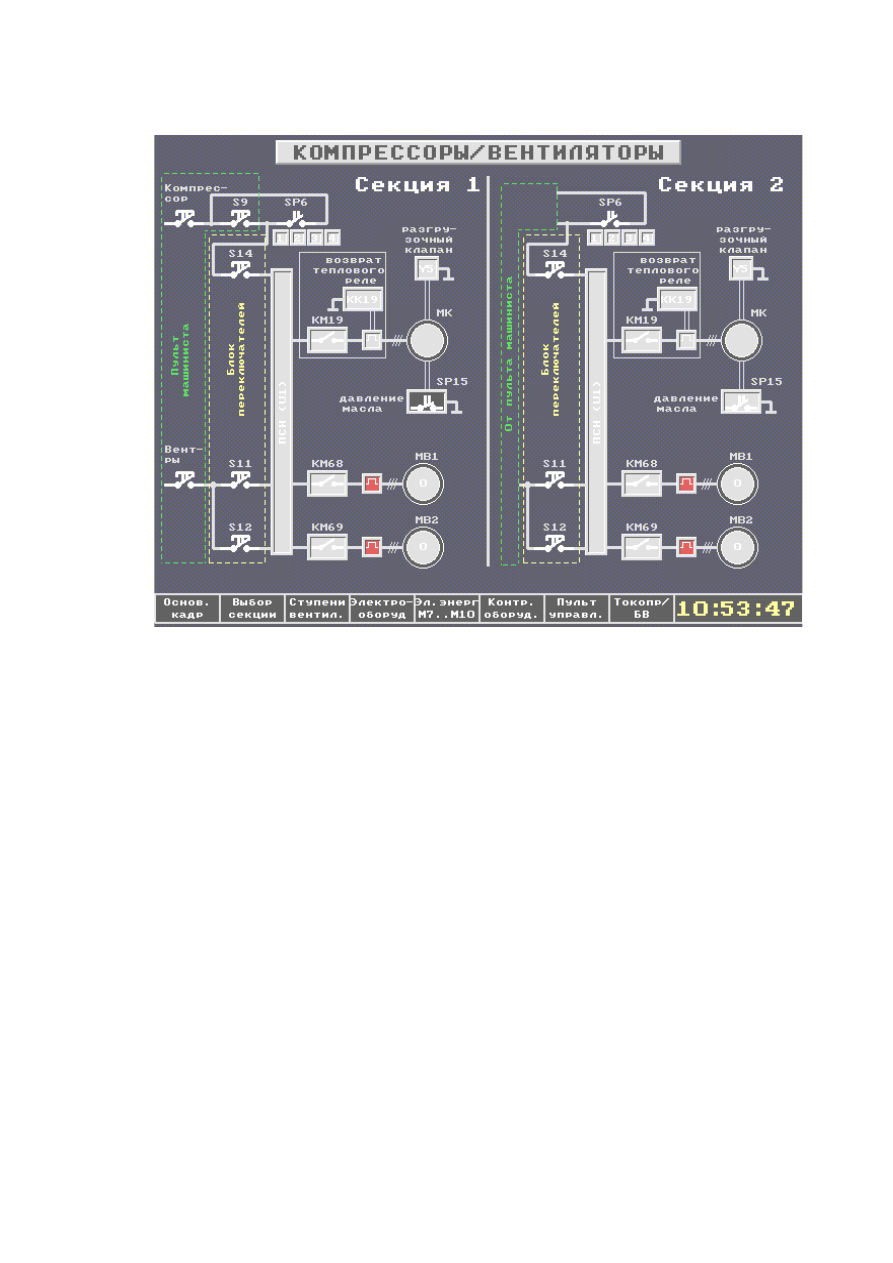

Рисунок   3.10   –   Кадр   «Электрооборудование   –   Компрессоры   и

Вентиляторы»

34

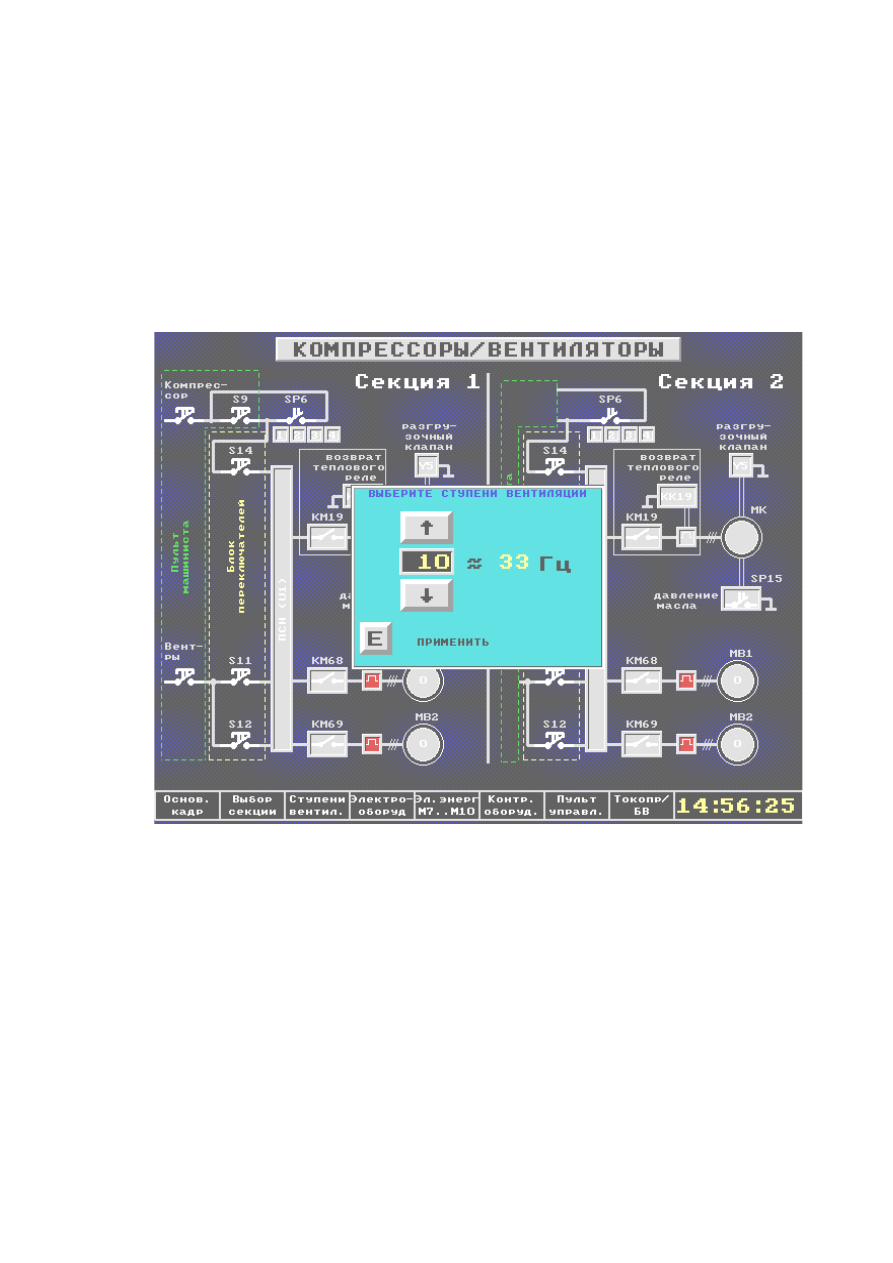

Рисунок 3.11 – Задание частоты вращения вентилятора

Кадр «Электроэнергия»

Используя   клавишу   «5   –   Эл.энерг./М11..М22»   в   разделе

«Электрооборудование»   осуществляется   переход   в   кадр   «Электроэнергия»

(рисунок 3.12). При этом на экран выводится следующая информация:

1)

расход электроэнергии:

–

на тягу;

–

на рекуперацию;

35

2)

информация о вентиляторах М11-М22:

–

информация о состоянии вентиляторов М11-М22;

–

ток двигателей вентиляторов М11-М22;

–

ток собственных нужд.

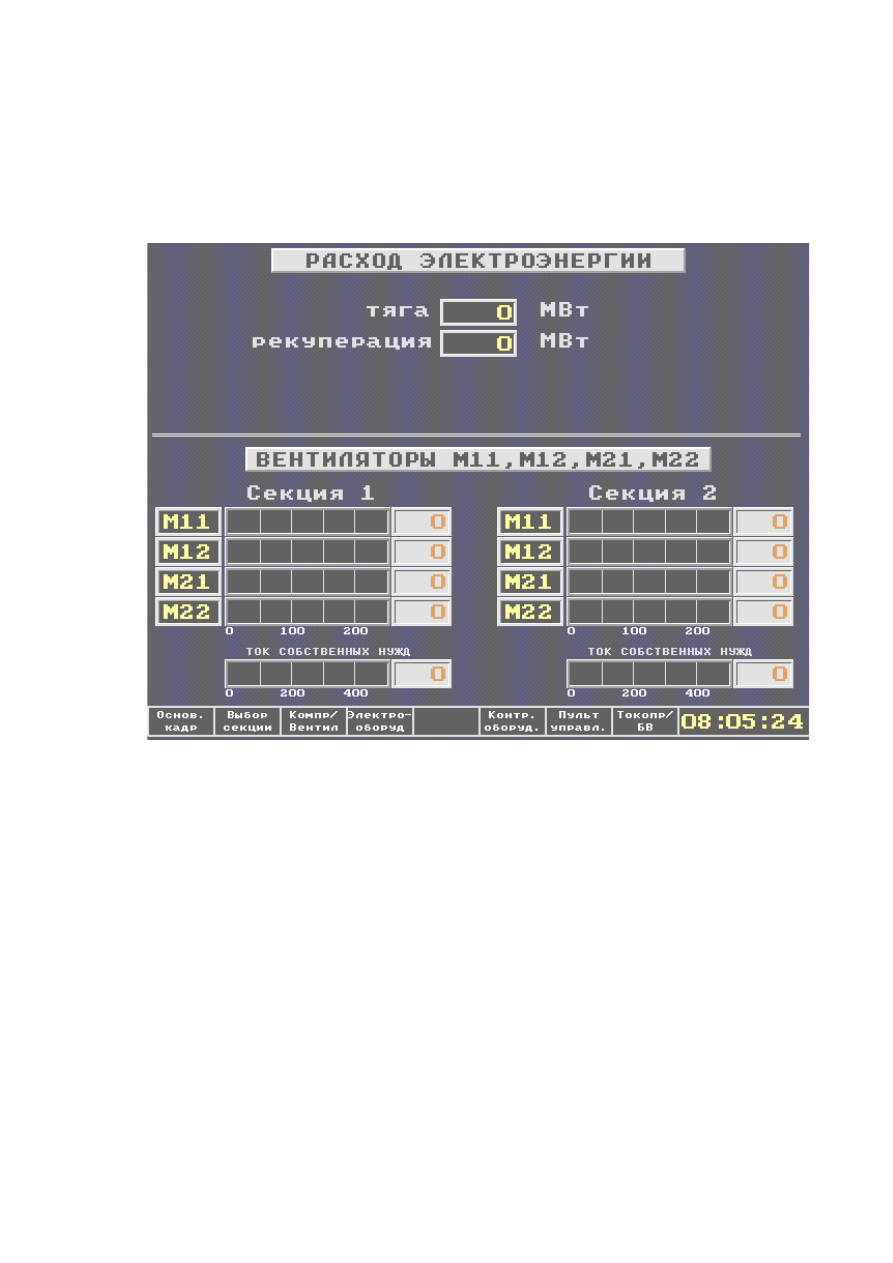

Рисунок 3.12 – Кадр «Электрооборудование – Электроэнергия»

Кадр «Пульт управления»

Нажатием   клавиши   «7   –   Пульт   управл.»   в   разделе

«Электрооборудование» осуществляется переход в кадр «Пульт управления»

(рисунок 3.13). При этом на экран выводится информация о состоянии:

–

панель S20;

–

контроллер машиниста;

–

кнопки;

–

педаль.

С   помощью   клавиши   «7   –   Тумблеры»   в   кадре   «Пульт   управления»

осуществляется   переход   в   кадр   «Тумблеры»   (рисунок   3.14).   При   этом   на

36

экран выводится информация о состоянии тумблеров.

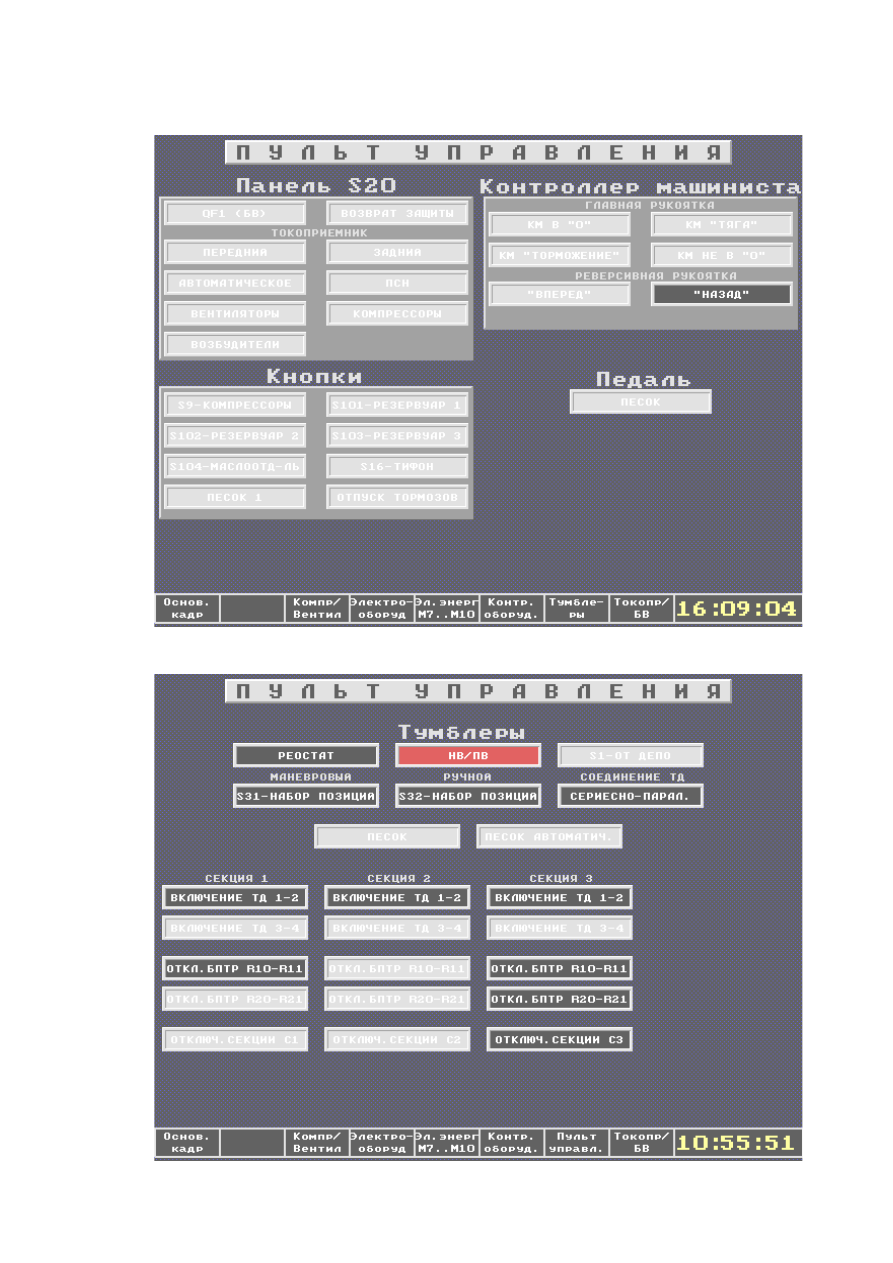

Рисунок 3.13 – Кадр «Электрооборудование – Пульт управления»

37

Рисунок 3.14 – Кадр «Электрооборудование – Тумблеры»

Кадр «Токоприемники»

Используя клавишу «8 – Токопр/БВ» в разделе «Электрооборудование»

осуществляется переход в кадр «Токоприемники». При этом на экране БИ

отображается функциональная схема работы и диагностики токоприемников

(рисунок 3.15).

С   помощью   клавиши   «8   –   БВ»   в   кадре   «Токоприемники»

осуществляется   переход   в   кадр   «БВ»,   при   этом   на   экране   отображается

функциональная   схема   работы   и   диагностики   быстродействующего

выключателя (рисунок 3.16).

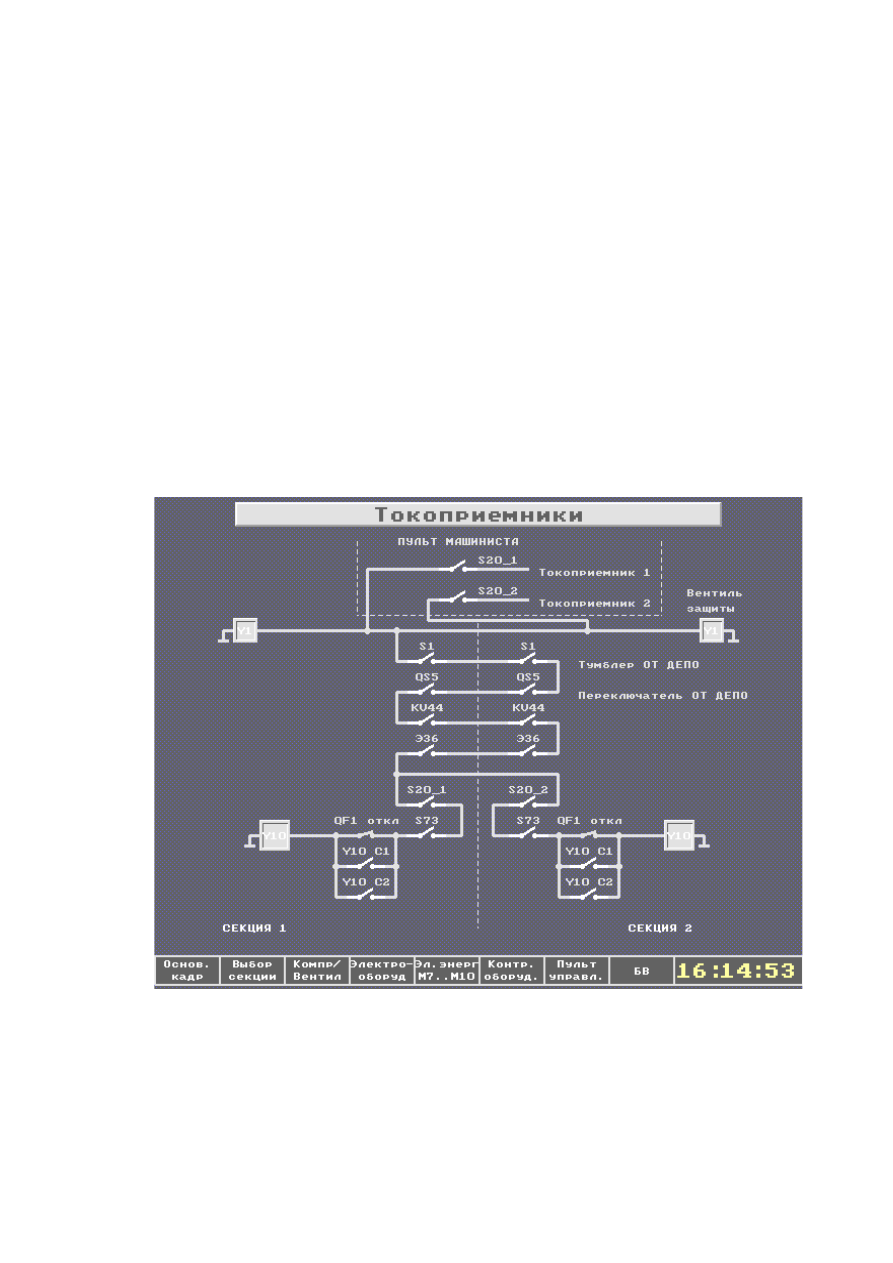

Рисунок 3.15 – Кадр «Электрооборудование – Токоприемники»

38

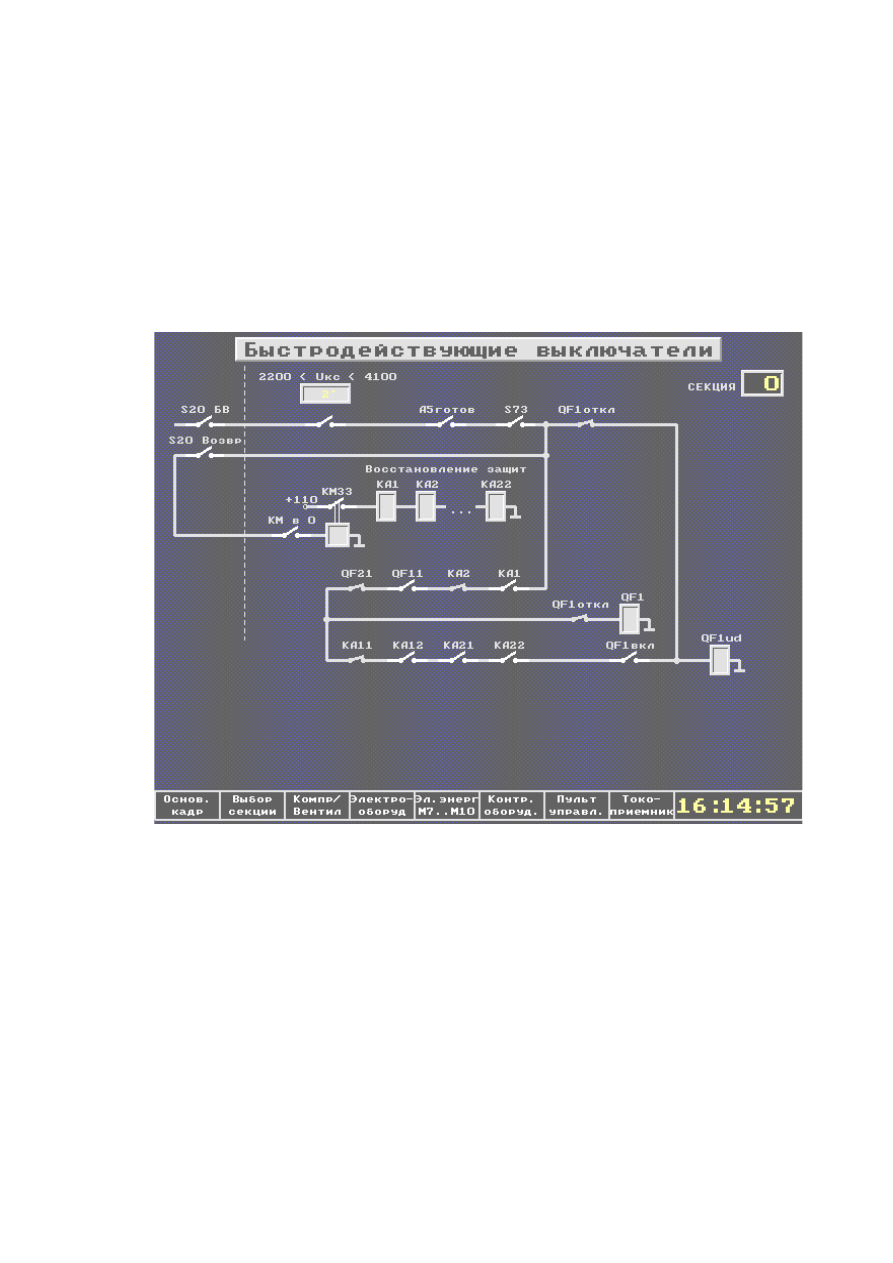

Рисунок 3.16 – Кадр «Электрооборудование – БВ»

3.5 Раздел «Управление оборудованием»

При   нажатии   в   основном   кадре   клавиши   «5   –   Управ.   оборуд.»   на

экране   отображается   информация   о   выдаче   аппаратурой   МСУД   сигналов

управления и диагностики оборудования электровоза (рисунок 3.17).

Нажатием клавиши «2 – Выбор секции» осуществляется выбор секции.

Выбор блока управления осуществляется клавишей «3 – Выбор БУ», выбор

платы – клавишей «4 – Выбор платы».

39

Существует   возможность   перехода   из   кадра   «Управление

оборудованием» в кадр «Контроль оборудования». Для этого используется

клавиша «6 – Контр. оборуд».

Возврат   в   основной   кадр   осуществляется   нажатием   клавиши   «1   –

Основной кадр».

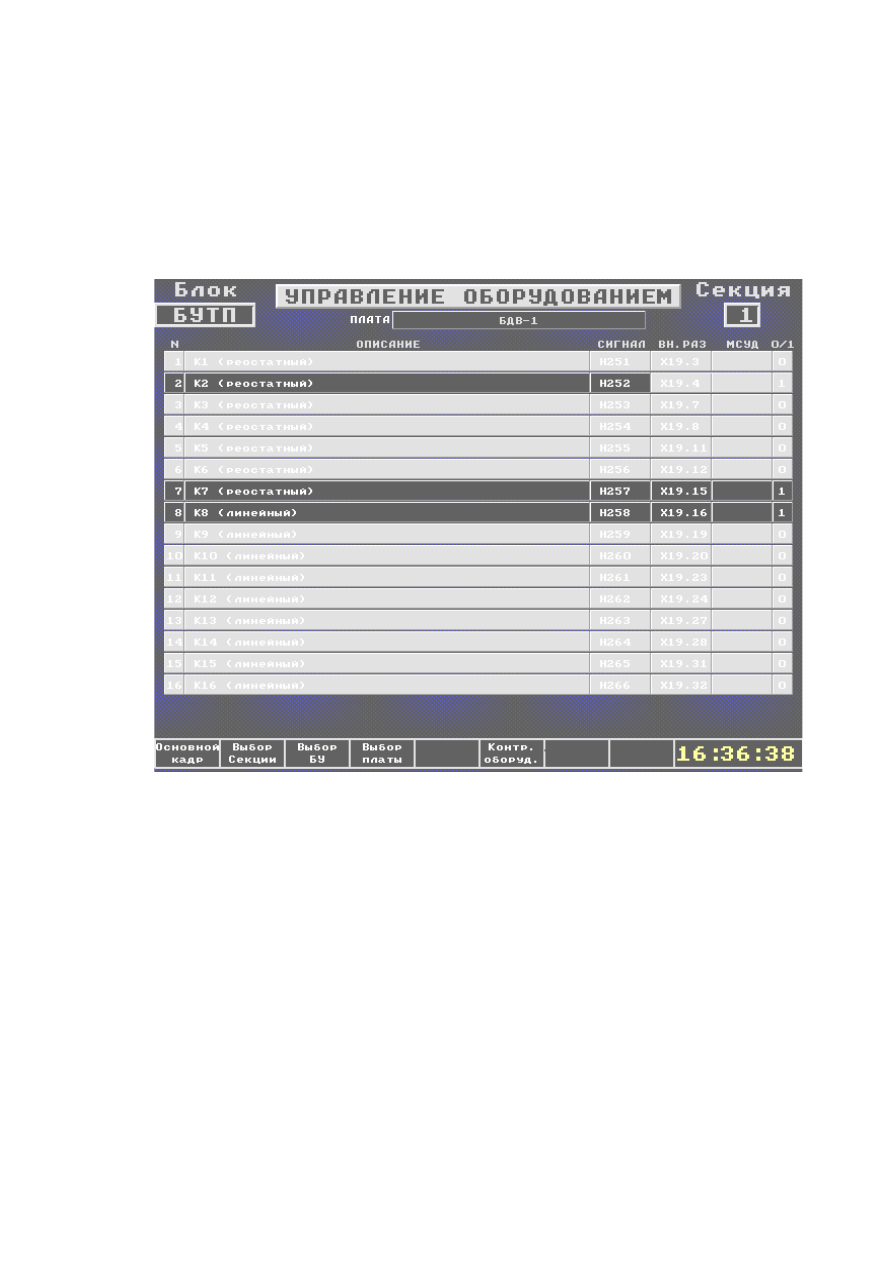

Рисунок 3.17 – Кадр «Управление оборудованием»

3.6 Раздел «Контроль оборудования»

При   нажатии   в   основном   кадре,   кадре   «Электрооборудование»   или

кадре   «Управление   оборудованием»   клавиши   «6   –   Контр.   оборуд.»

отображается   кадр   «Контроль   оборудования»,   информация   о   котором

поступает в МСУД-001 (рисунок 3.18).

Нажатием клавиши «2 – Выбор секции» осуществляется выбор секции.

Выбор блока управления осуществляется клавишей «3 – Выбор БУ», выбор

платы   –   клавишей   «4   –   Выбор   платы».   С   помощью   клавиши   «6   –

Контакторы»   осуществляется   переход   в   кадр   «Контроль   оборудования   –

40

Контакторы»   (рисунок 3.19).

Существует возможность перехода из кадра «Контроль оборудования»

в кадр «Управление оборудованием». Для этого используется клавиша «5 –

Управ. оборуд».

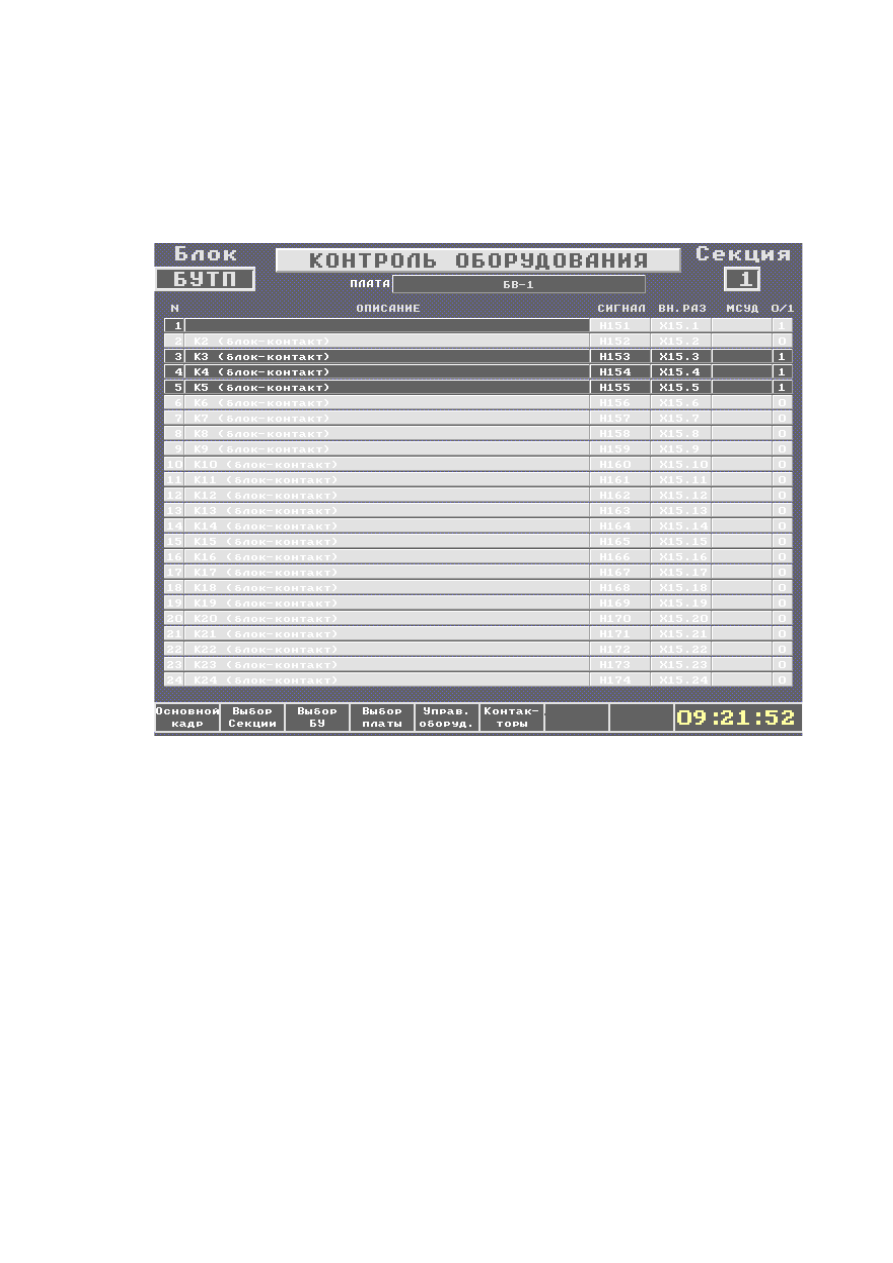

Рисунок 3.18 – Кадр «Контроль оборудования»

41

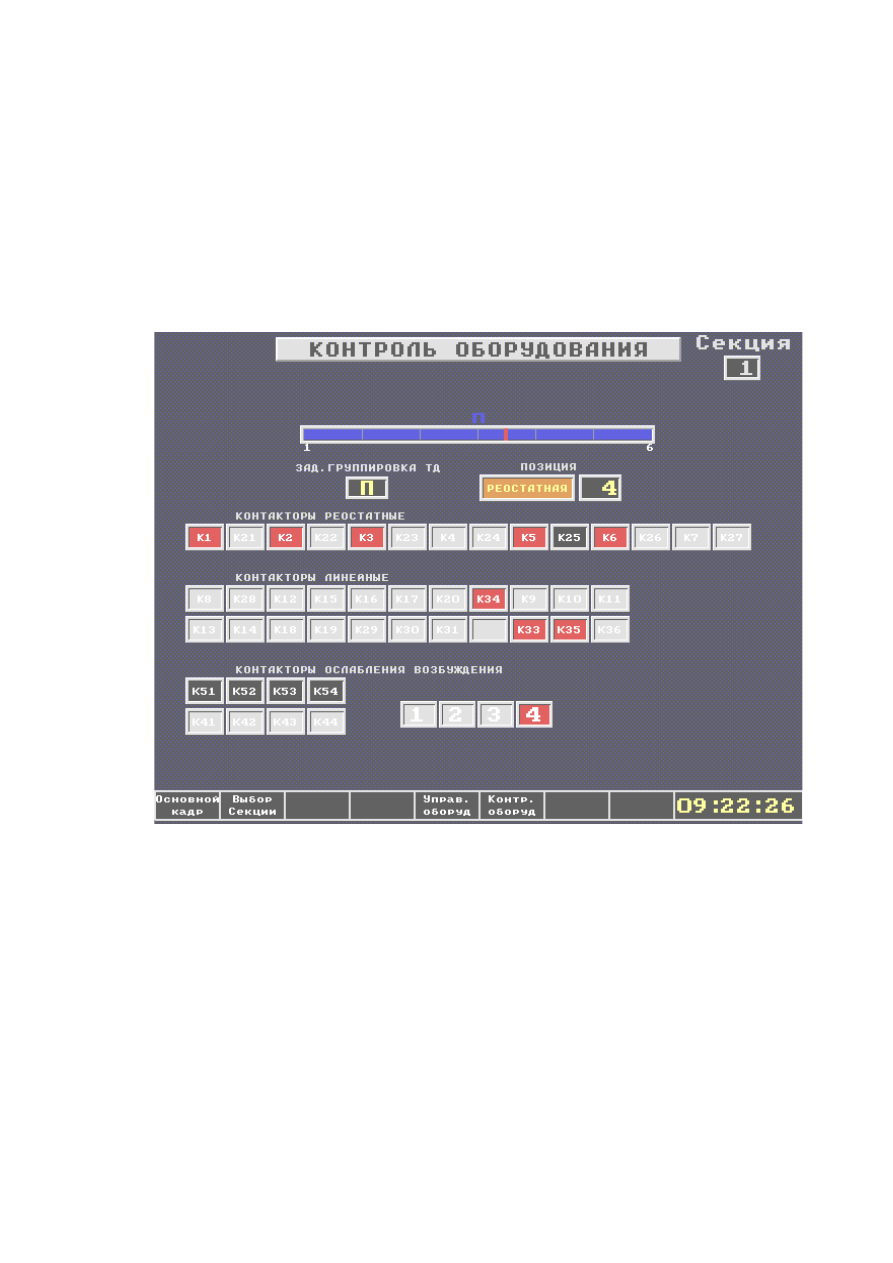

Рисунок 3.19 – Кадр «Контроль оборудования – Контакторы»

Возврат   в   основной   кадр   осуществляется   нажатием   клавиши   «1   –

Основной кадр».

3.7 Раздел «Диагностика»

Кадр «Диагностика МСУД»

При   нажатии   в   основном   кадре   клавиши   «7   –   Диагностика»

отображается   кадр   «Диагностика   МСУД»,   содержащий   следующую

42
