Электровоз 2ЭС4К. Руководство по эксплуатации - часть 21

8 Шунтирующее устройство ШУ-143

Устройство шунтирующее предназначено для ограничения

перенапряжений на катушках аппаратов, возникающих при коммутации.

Технические характеристики:

Максимальное перенапряжение между выводами

в прямом направлении, В…………………………………………………750

Номинальное обратное напряжение постоянного

или пульсирующего тока, В……………………………………………….110

Номинальное значение сопротивления, Ом..............................................150

Масса, кг………………………………………………………………….0,007

Устройство шунтирующее, в соответствии с рисунком 17 , представляет

собой цепочку, состоящую из последовательно соединенных диода 3 –

КД 257Г и резистора 2 типа С2-33Н с наконечниками 1 для подключения к

выводам катушек. Вывод устройства шунтирующего с маркировкой "Е0"

подключается к отрицательному выводу катушки - минус 110 В.

1.9

Устройство шунтирующее ШУ-144

Устройство шунтирующее предназначено для ограничения

перенапряжений на катушках аппаратов, возникающих при коммутации.

Технические характеристики:

Максимальное перенапряжение между выводами

в прямом направлении, В………………………………………………… 750

Номинальное обратное напряжение постоянного

или пульсирующего тока, В……………………………………………….110

Номинальное

значение

сопротивления,

Ом...............................................150

Масса, кг…………………………………………………………...……0,0065

Устройство шунтирующее , в соответствии с рисунком 18, представляет

собой цепочку, состоящую из последовательно соединенных диода 3 –

КД 257Г и резистора 2 типа С2-33Н с наконечниками 1 для подключения к

выводам катушек. Вывод устройства шунтирующего с маркировкой "Е 0"

подключается к отрицательному выводу катушки - минус 110 В.

(3ТС.000.003 РЭ5)

1.10 Устройство шунтирующее ШУ-225

Устройство шунтирующее ШУ-225 предназначено для гашения энергии,

запасенной в катушках аппаратов при отключении их от источников питания.

Технические данные:

Максимальное импульсное напряжение между выводами

в прямом направлении, длительностью, не более 10 мс, В…………………….750

Номинальное обратное напряжение постоянного

или пульсирующего тока, В……………………………………………………...110

Номинальное значение сопротивления, Ом………………………………150

Максимально допустимый импульсный прямой ток при

длительности импульса не более 10 мс с интервалом времени

не менее 15 минут между импульсами, А, не более………………………….....20

Масса, кг…………………………………………………………………0,009

Устройство шунтирующее, в соответствии с рисунком 19, представляет

собой цепочку, состоящую из диода 2 типа КД257Г и резистора 5 типа С2-33Н

последовательно соединенных с наконечниками 1 для подключения к выводам

катушек.

В устройстве шунтирующем элементы соединены с помощью

специальной медной трубки 6. Для увеличения длины цепочки элементы

соединены с помощью проволоки 3 ММ-1. Наконечник с маркировкой Е0 на

трубке 4 подключается к выводу катушки, соединенного с отрицательным

выводом источника питания 110 В.

1.11 Блок диодов БД-212

Блок диодов предназначен для обеспечения перехода тяговых

электродвигателей с одного соединения на другое (с последовательного на

последовательно-параллельное и обратно).

Технические характеристики:

Номинальное обратное напряжение, В …………………………………3000

Максимальное обратное напряжение, В ………………………………..4000

Величина атмосферных и коммутационных перенапряжений, кВ ……..10

Максимальный ток при длительности импульса 0,5 с, А …………......1100

Рабочее

положение......................................................................вертикальное

Режим

работы........................................................................кратковременный

Охлаждение...................................................................................естественно

Масса,

кг...........................................................................................................60

Блок диодов, в соответствии со схемой электрической принципиальной

рисунок 20 , состоит их трех диодов, соединенных последовательно.

Параллельно каждому диоду включен шунтирующий резистор. Конструктивно

блок диодов представляет собой гетинаксовую панель 1, на которой закреплены

диоды с охладителями 5 и шунтирующие резисторы 3. Диоды соединены с

помощью шин 6. Резисторы подключены к диодам с помощью провода 2.

Панель закреплена на шести изоляторах 4. Внешние соединения

осуществляются подключением к выводам проборов (1,2).

1.12 Блок диодов БД-158

Блок диодов БД-158 предназначен для обеспечения работы электровоза в

режиме рекуперативного торможения.

Технические характеристики:

Номинальное обратное напряжение, В………………………………….3000

Максимальное обратное напряжение, В………………………………. .4000

Величина атмосферных и коммутационных перенапряжений, кВ,

не более……………………………………………………………………....10

Номинальный продолжительный ток, А ………………………………...600

Ток короткого замыкания при длительности 0,1с, А…………………..4000

Режим работы…………………………………………… продолжительный

Охлаждение……………………………………… . естественное воздушное

Габаритные размеры:

высота, мм ………………………………………………………………... 990

ширина, мм…………………………………………………………………672

глубина, мм…………………………………………………………………350

Масса, кг…………………………………………………………………...93,8

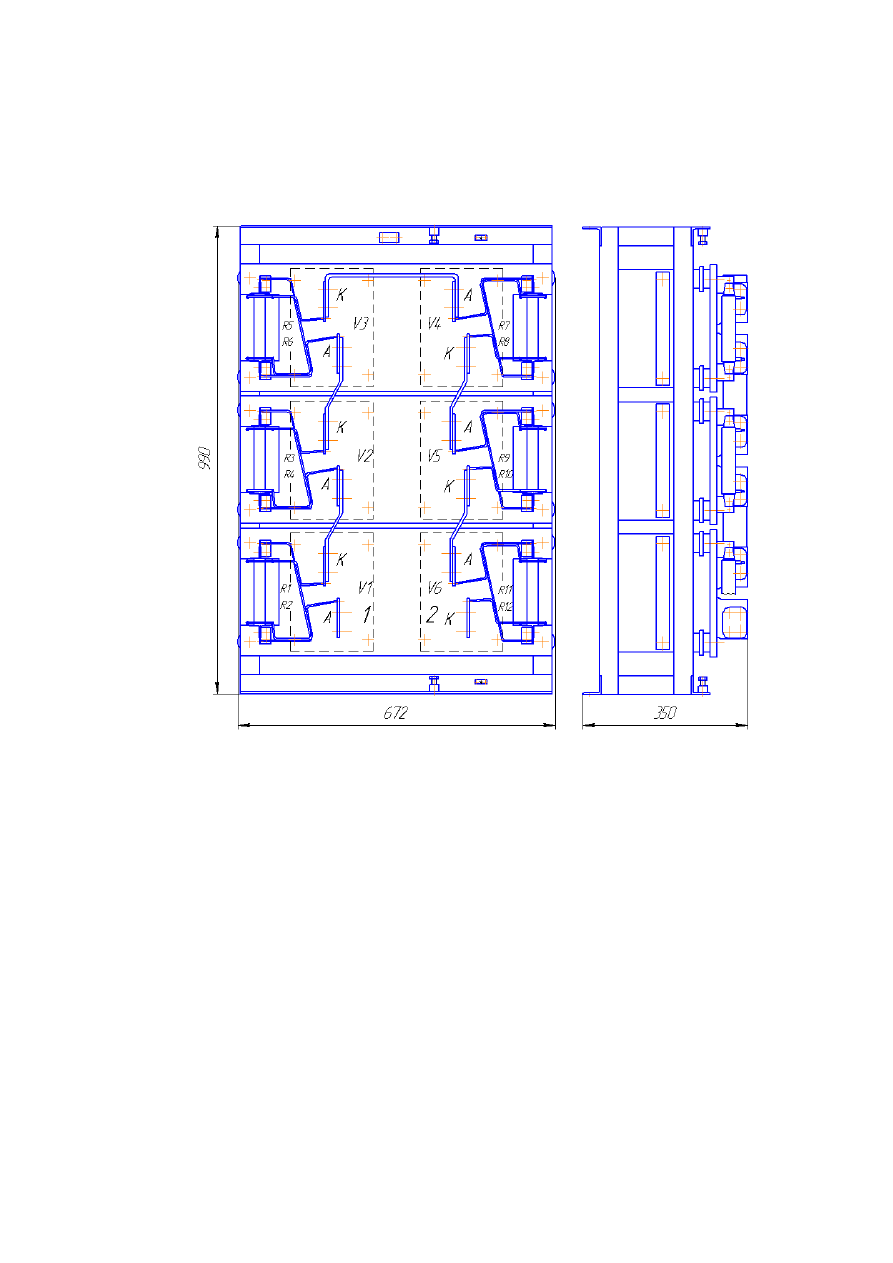

Конструктивно блок диодов БД-158 выполнен в соответствии с рисун-ком

21 , в виде сварного металлического каркаса с установленными на нем тремя

панелями. На каждой панели размещены по два диода Д273-4000-24 с

охладителями, зашунтированных двумя параллельно соединенными

резисторами. Для подсоединения внешних шин используются анодная 1 и

катодная 2 шины диодов.

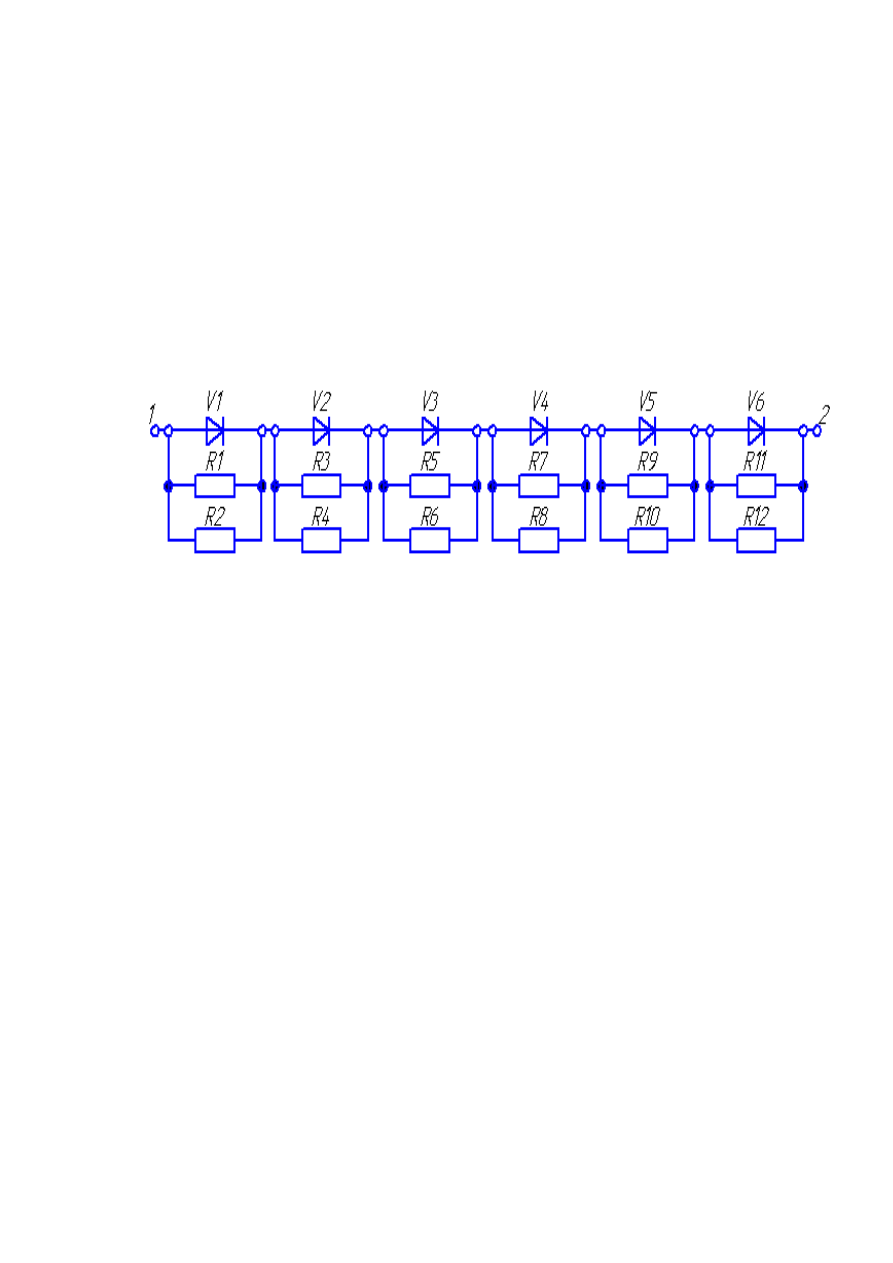

Схема электрическая принципиальная блока диодов БД-158 приведена в

соответствии с рисунком 21. Блок диодов состоит из шести последовательно

соединенных диодов V1…V6. Для выравнивания напряжения на диодах

параллельно каждому диоду подключены R-цепочки, состоящие из двух

параллельно включенных резисторов R1-R2…R11-R12.

Схема электрическая соединений

Рисунок 21 - Блок диодов БД-158.

1.13 Блок диодов БД-206

Блок диодов БД-206 предназначен для обеспечения прохождения тока от

преобразователя возбуждения через обмотки возбуждения тяговых двигателей в

режиме боксования с целью усиления поля.

Технические характеристики:

Охлаждение…………………………………….….воздушное естественное

Рабочее положение……………………………………………..вертикальное

Номинальное напряжение относительно «земли»,В…………………..3000

Род тока ………………………………………………………..постоянный

Номинальный ток (среднее значение), А …….………………………...2000

Сопротивление изоляции, МОм

- при нормальных климатических условиях………………………………40

- после испытания на теплостойкость……………………………………..10

- после испытаний на влагостойкость……………………………………….1

Габаритные размеры :

длина, мм…………………………………………………………………...280

ширина, мм…………………………………………………………………392

глубина, мм…………………………………………………………………293

Масса, кг

………………………………………………………………...20,7

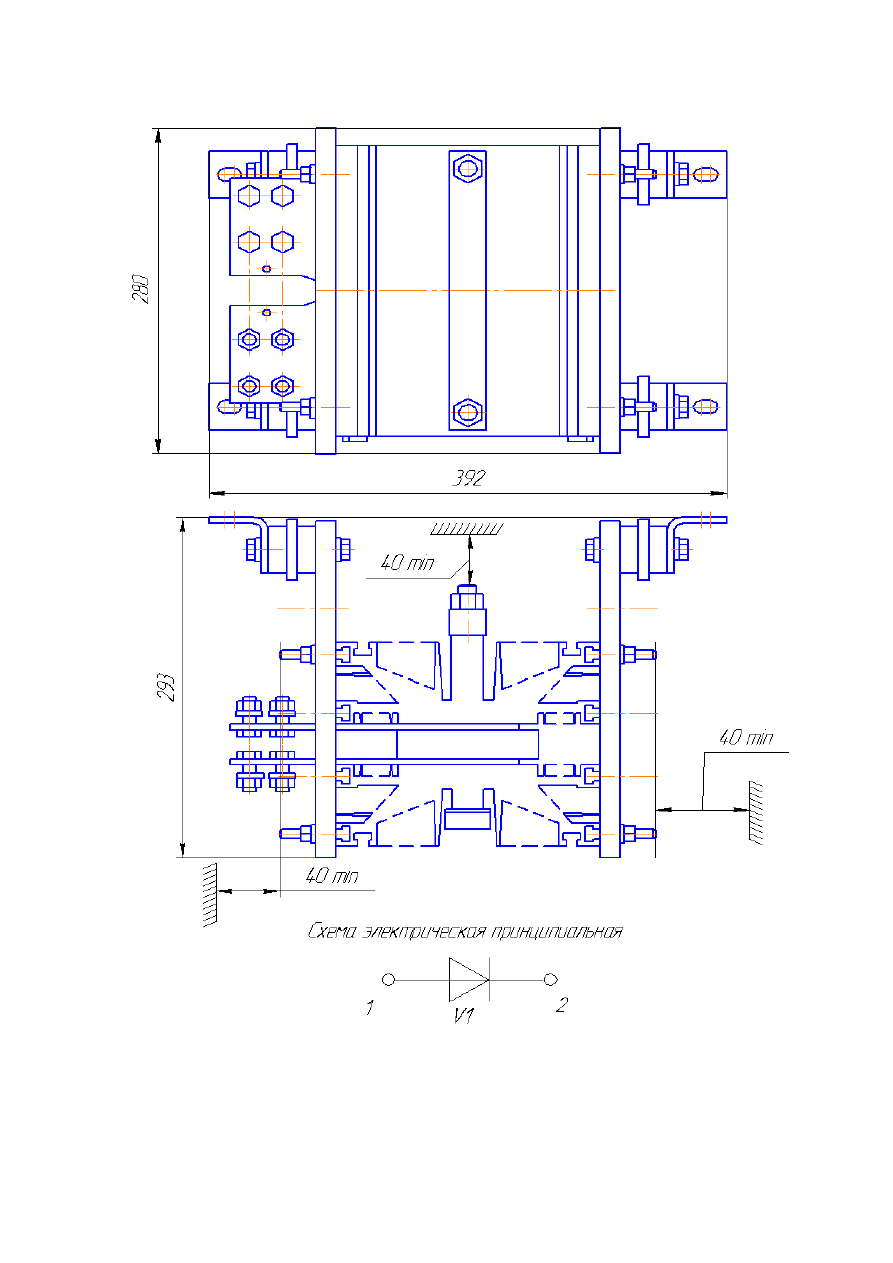

Блок диода выполнен в соответствии с рисунком 22 , представляет собой

смонтированный между двумя гетинаксовыми панелями диод Д273-3200-40 с

охладителем. Для подсоединения внешних шин используются анодная и

катодная шины диода.

Рисунок 22 - Блок диодов БД-206.

(3ТС.000.003 РЭ5)

1.14 Панель диодов ПД-615

Панель диодов ПД-615 предназначена для развязки цепей управления и

сигнализации.

Технические данные:

Номинальное напряжение, В..........................................................................50

Номинальный ток, А.........................................................................................1

Максимальное обратное напряжение, В...................................................1800

Панель диодов ПД-615, в соответствии с рисунком 23 , (вид сверху)

состоит из панели 4, на которой установлены диоды 2 и резисторы 3,

закрепленные на лепестках 1.

Электрическое подключение осуществляется к уголкам 5.

Для установки панели предусмотрены два отверстия диаметром 7 мм.

Схема электрическая принципиальная панели, в соответствии с рисунком 23,

представляет собой цепочку из трех последовательно соединенных диодов

V1...V3 типа 1N5408.

Для равномерного распределения величин напряжений до момента

открытия каждого перехода диодов к их выводам подключены резисторы

R1...R3.

Выводы 1 и 2 предназначены для внешних подключений.

(3ТС.000.003 РЭ5)

Рисунок 23 - Панель диодов ПД-615

1.15 Панель резисторов ПР-159

Панель резисторов ПР-159 предназначена для задания тока в первичной

цепи датчиков напряжения LEM типа LV-100/SP51, измеряющих напряжение в

контактной сети постоянного тока и на якорях каждого тягового двигателя.

Технические характеристики:

Род тока…………………………………………………………..постоянный

Номинальный ток через резистор, А…………………………………….0,01

Максимальный ток через резистор, А………………………………….. 0,02

Номинальное напряжение изоляции, В…………………………………3000

Номинальное сопротивление:

между выводами 1и 2, 3 и 4, кОм……………………………………….. 150

отклонение от номинального, %....................................................................

±1

Рабочее положение……………………………………………………. любое

Режим работы…………………………………………… продолжительный

Габаритные размеры:

длина, мм …………………………………………………………………320

ширина, мм…………………………………………………………………300

глубина, мм…………………………………………………………………..90

Масса, кг……………………………………………………………………2,3

На гетинаксовой панели смонтированы две группы резисторов типа

С5-5В-

-15кОм. Каждая группа состоит из десяти последовательно

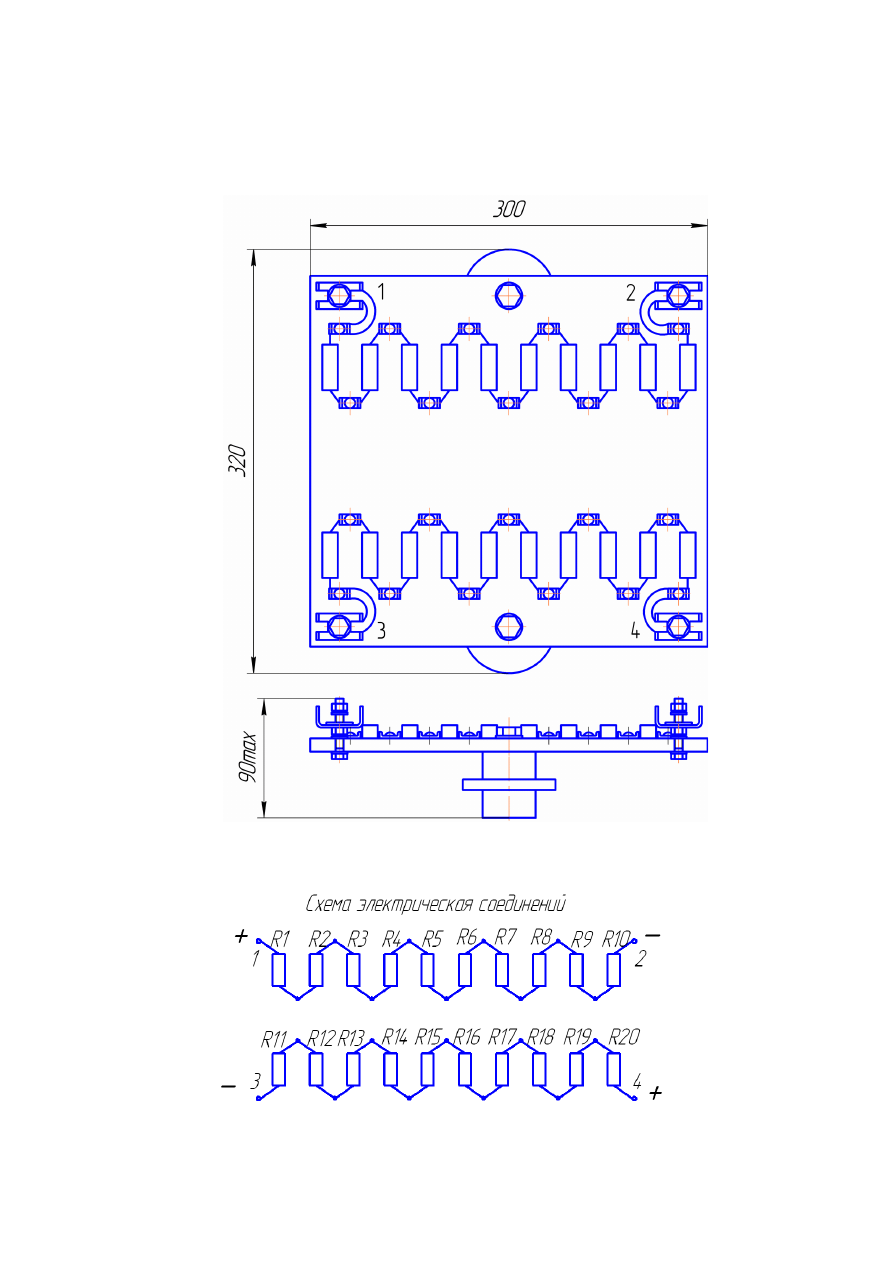

соединенных резисторов. Панель резисторов, в соответствии с рисунком 24,

установлена на двух изоляторах. Для подключения внешних проводов

используются выводы 1 и 2, 3 и 4.

Рисунок 24 - Панель резисторов ПР-159.

1.16 Блок питания подсветки БПП-254

Блок питания подсветки БПП-254 предназначен для преобразования

постоянного тока напряжением 24В в постоянное напряжение 5, 1В для

питания подсветки приборов в кабине машиниста.

Технические характеристики:

Рабочее положение…………………………………………….вертикальное

Режим работы ……………………………………………продолжительный

Охлаждение ……………………………………………………естественное

Номинальное входное напряжение

постоянного тока, В ………………………………………………………..24

Выходное напряжение постоянного тока, В ……………………………5,1

Диапазон изменения входного напряжения постоянного тока, В …..17-36

Максимальный потребляемый входной ток, А ……………………………2

Максимальный выходной ток, А …………………………………………...6

Пульсация выходного напряжения, %, не более ………………………….5

Габаритные размеры:

высота, мм………………………………………………………………….220

ширина, мм………………………………………………………………...180

глубина, мм ………………………………………………………………..100

Масса, кг ……………………………………………………………………1,1

Конструктивно БПП-254 выполнен на гетинаксовой панели и

представлен в соответствии с рисунком 25 .

Блок питания подсветки состоит из панели 1; двух модулей питания 2

MDM 120-1B 5,1-ТУВТ ; охладителя 3; платы 4; колодки клеммной 5; вставки

плавкой 6 (ВПТ6-36). Модуль питания MDM 2 представляет законченную

конструкцию преобразователя DC/DC, который установлен на плату 4, а также

оснащен охладителем 3 для отвода тепла и укреплен с помощью шайб и втулок

на панели 1. Электрический монтаж цепей блока питания подсветки выполнен

проводом МГШВ.

Для подключения блока питания подсветки к цепям электровоза

используются выводы клеммной колодки: 1, 2 – для подключения к

преобразователю питания стеклоочистителя; 3, 4 – для подключения подсветки

приборов на пульте машиниста.

Схема электрическая принципиальная БПП-254 представлена в

соответствии с рисунком 26. Напряжение питания + 24В на модуль

MDM 120-1B 5,1-ТУВТ поступает через контактные зажимы 1, 2 клеммной

колодки Х1. Преобразователь DC/DC преобразует + 24В в напряжение + 5,1В,

которое поступает на контактные зажимы 4, 5 клеммной колодки Х1.
