Руководство по капитальному ремонту тепловозов ТЭ10 с заменой узлов и агрегатов, выработавших срок службы - часть 13





5.2.11 Установка и центровка генератора с двигателем

5.2.11.1 Установку дизеля с генератором производить на выверенных стендовых балках. Направляющее кольцо перед установкой на коленчатый вал нагреть до температуры от 373 до 423 К (от 100 до 150°С). Биение наружного диаметра направляющего кольца после напрессовки на коленчатый вал должно быть не более 0,1 мм. При установке направляющих колец на коленчатый вал и вал якоря генератора обеспечить их посадку и зазор между кольцами в соответствии с требованиями чертежа. Толщина муфты по окружности должна быть не менее 113,5 мм.

5.2.11.2 При установке и центровке генератора соблюдать следующие требования:

— изменение толщины муфты по окружности при повороте коленчатого вала не более 0,15 мм. Замеры производить при повороте на 360 градусов в четырёх положениях (через каждые 90 градусов поворота) в одном и том же месте на дисках муфты;

— разноразмерность радиального зазора между якорем и главными полюсами генератора, замеренная щупом длиной не менее 800 мм и шириной не более 8 мм, должна быть не более 1 мм. Допускаемые зазоры от 4,2 до 5 мм;

— контроль положения якоря генератора осуществлять по размеру (4±2)мм— от крышки подшипника (черт. 5ТХ.317.060) до основания корпуса вала якоря.

5.2.12 Установка воздухоохладителей

5.2.12.1 При установке воздухоохладителей прокладки ставить с нанесением пасты «Герметик» с двух сторон. Зазор между торцом фланца воздухоохладителей и торцом нагнетательной трубы должен быть не более 6 мм.

5.2.13 Установка и монтаж трубопроводов

5.2.13.1 При монтаже трубопроводов допускается подгибка труб по месту.

Монтаж соединений водяного трубопровода с трубной резьбой разрешается



производить с льняной подмоткой на сурике.

5.2.13.2 Масляную систему проверить прокачкой давлением масла не менее 0,3 МПа (3 кгс/см2) в течение 10 мин. Пропуск масла в местах соединений не допускается. Проверить поступление масла по всем точкам системы смазки.

5.2.13.3 Топливный трубопровод испытать на герметичность прокачкой дизельного топлива с давлением 0,3 МПа (3 кгс/см2) в течение 10 мин. Течь в соединениях не допускается.

5.3 Подготовка рамы тепловоза перед установкой на тележки

5.3.1 Перед установкой рамы тепловоза на тележки, трущиеся поверхности шкворня и опор тележки смазать осевым маслом любой марки.

5.3.2 Перед установкой рамы на тележки проверить подвижную систему опоры рамы тележки, которая должна возвращаться в среднее положение под действием собственной массы. Внутреннюю полость корпуса опоры заполнить осевым маслом марки «Л» или «3» ГОСТ 610 (п. 86 приложения Б), в летний период — марки «Л», в зимний период — марки «3». Уровень масла должен находиться между верхней и нижней отметками масло указателя. Высота боковых опор должна соответствовать требованиям чертежа.

5.3.3 Перед опусканием рамы тепловоза на тележку проверить подачу смазки по маслопроводу к гнезду шкворневой балки и заполнить гнездо осевым маслом.

5.3.4 Чехол равномерно расправить по контуру корпуса опоры и по обечайке на раме тепловоза. Перекручивание чехла не допускается.

5.4 Сборка тележки

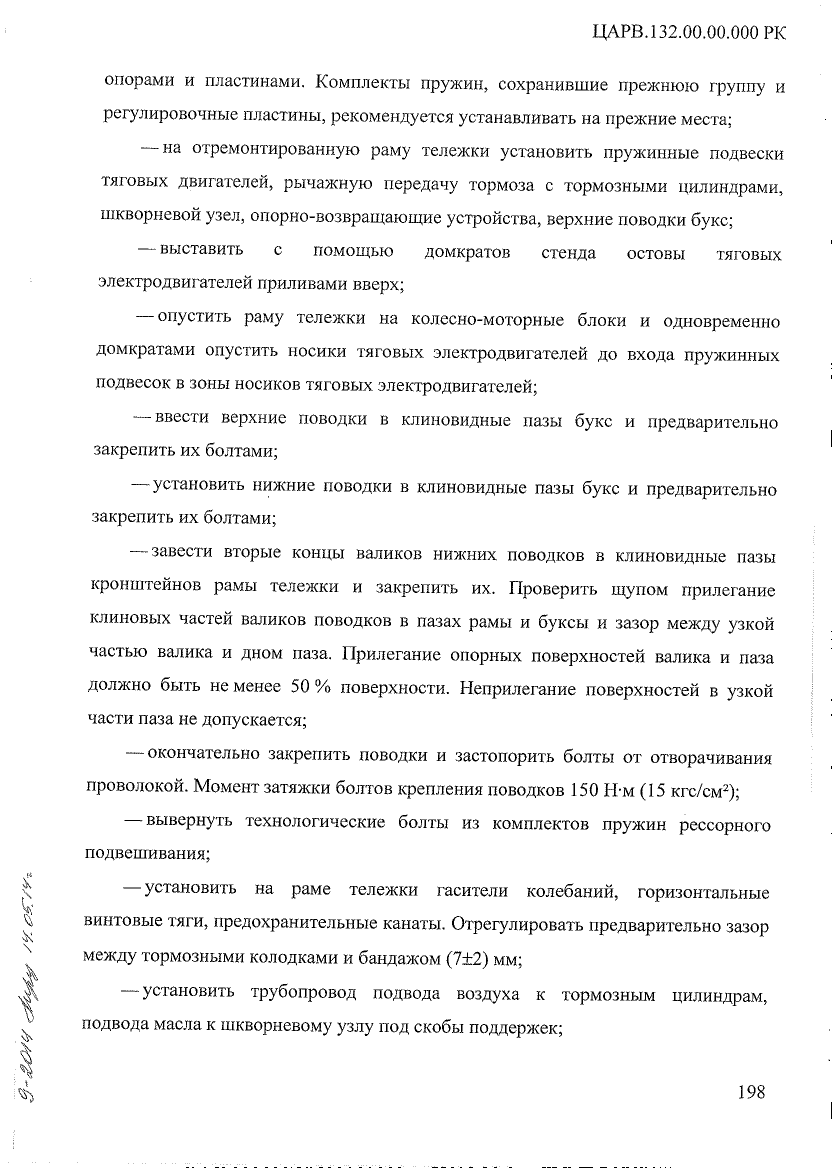

5.4.1 Сборку тележки производить в следующей последовательности:

— установить на стенд сборки три комплекта колесно-моторных блоков, которые подбираются так, чтобы разница между диаметрами колес по кругу катания не превышала допускаемую норму;

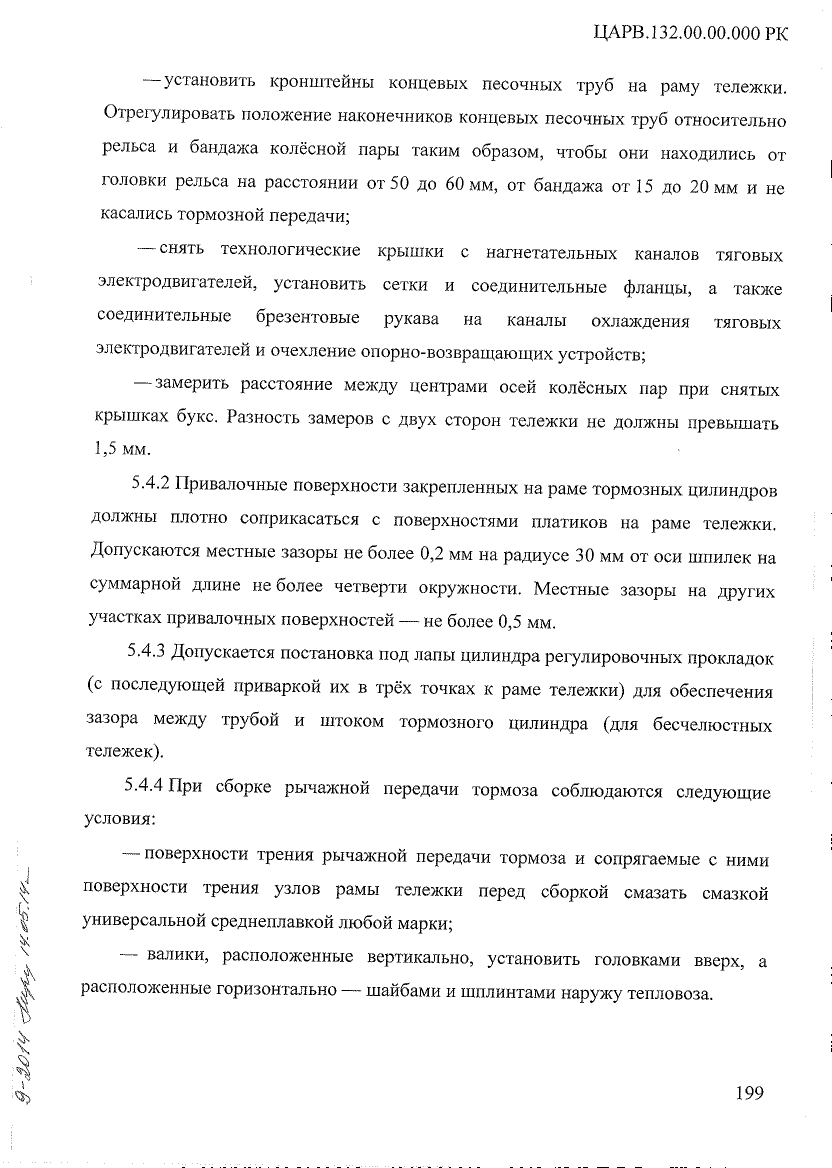

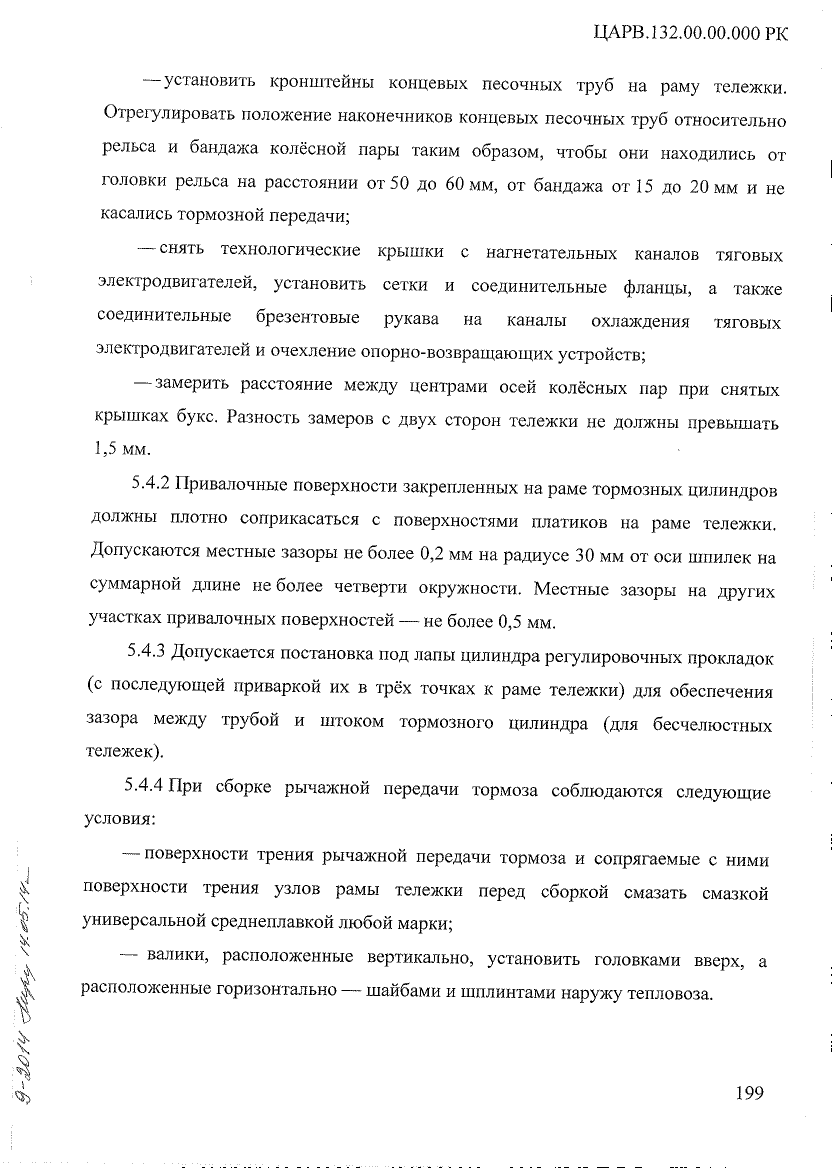

— застопорить на стенде буксы колесных пар и установить на них подобранные комплекты пружин, сжатые технологическими болтами, в сборе с
