Тепловоз ТЭП70 БС. Руководство по эксплуатации - часть 12







179



Таблица 26

Наименование

Значение

Номинальное напряжение контактов, В

24 - 660

Максимально-допустимое напряжение

контактов при отсутствии коммутации, В

1000

Длительно-допустимый ток контактов, А

10

Номинальный рабочий ток контактов, А при

номинальном напряжении 110 В:



1) при постоянной времени индуктивной

нагрузки 0,1 с

2) при постоянной времени индуктивной

нагрузки 0,25 с

1,6

Зазор (раствор) контактов, мм, не менее

3,5

Провал контактов, мм, не менее

1,5

Допустимые колебания напряжения

питания, % от номинального

70 - 110



4.11.5.12. Вентиль электропневматический ВВ-1000 (рис.77).

Вентили предназначены для дистанционного управления пневматическими

приводами. Конструктивно вентили состоят из корпуса с расположенной в нем клапанной

системой, электромагнитного механизма и болтов М5   8 для подсоединения внешних

проводников. Сжатый воздух к вентилю подводится через специальную систему отверстий.

Техническая характеристика вентилей приведена в таблице 27





















ТЕХНИЧЕСКОЕ ОПИСАНИЕ

180

180

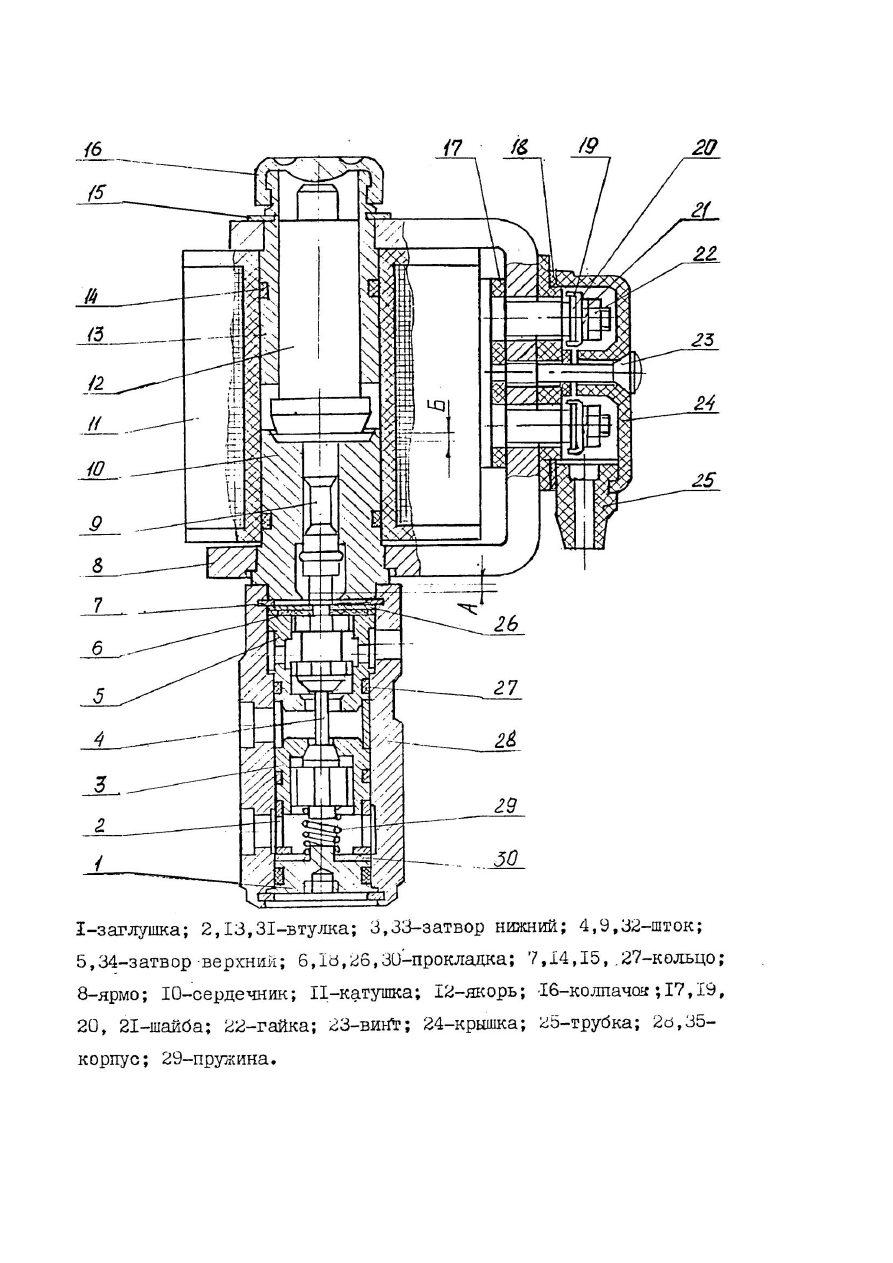

Рисунок 77 – Вентиль электропневматический ВВ-1000



181



Таблица 27

Наименование

Значение

Напряжение катушки, В

ВВ-1113

ВВ-1415

ВВ-1715

Род тока

Потребляемая мощность, не более Вт

ВВ-1113

ВВ-1415

ВВ-1715

Номинальное давление сжатого воздуха, МПа

ВВ-1113

ВВ-1415

ВВ-1715

Масса, кг

ВВ-1113

ВВ-1415

ВВ-1715



75

110

110

постоянный



13

17

15



0,63

1,0

0,63



1,3

1,3

1,3

4.11.5.13.Разъединитель ГВ-22АП (рис. 78)

Разъединитель ГВ-22АП предназначен для разрыва цепи батареи.

Разъединитель выполнен в виде двух подвижных ножей и двух неподвижных

контактов. Основанием, на котором крепятся контакты и ножи, служит изоляционная

панель.

Техническая характеристика аппарата приведена в таблице 28

Таблица 28


Наименование


Значение

ГВ-22АП

1.Номинальный ток, А

2.Номинальное напряжение, В

3.Число контактов:

а)подвижных

б)неподвижных

4.Число коммутируемых цепей

5.Вид привода

6.Масса, кг

200

110



рычажный

7,5



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

182

182

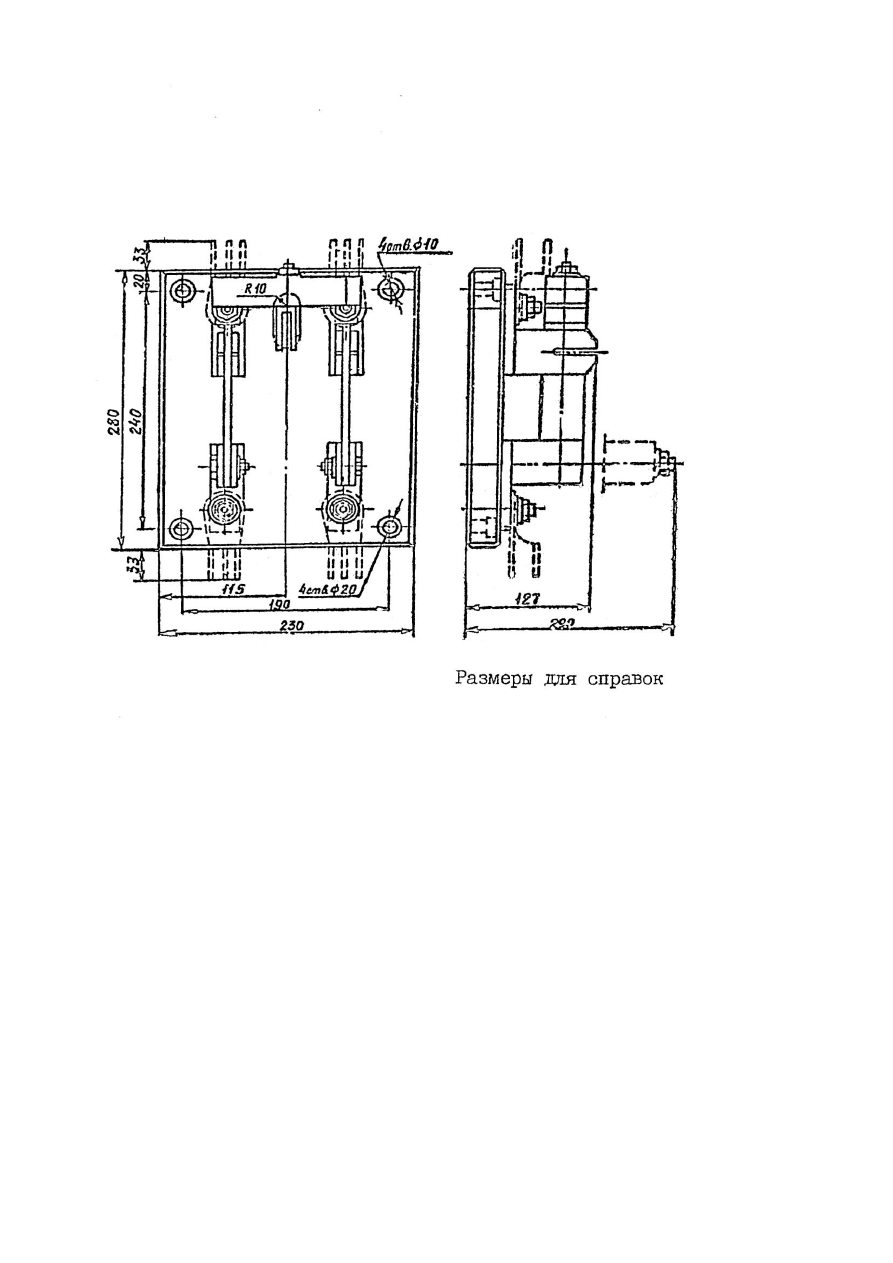

Рисунок 78 – Разъединитель ГВ-22АУ3





                4.11.5.14.Универсальный переключатель типа УП5316Т-С447У3, УП5313Т-

С322У3

В электрической схеме тепловоза применяется универсальный переключатель

УП5316Т-С447.

Универсальный переключатель ( рис.79 ) состоит из набора секций, стянутых

шпильками. Через секции проходит центральный валик 7, на одном конце которого

укреплена пластмассовая рукоятка 1.



183

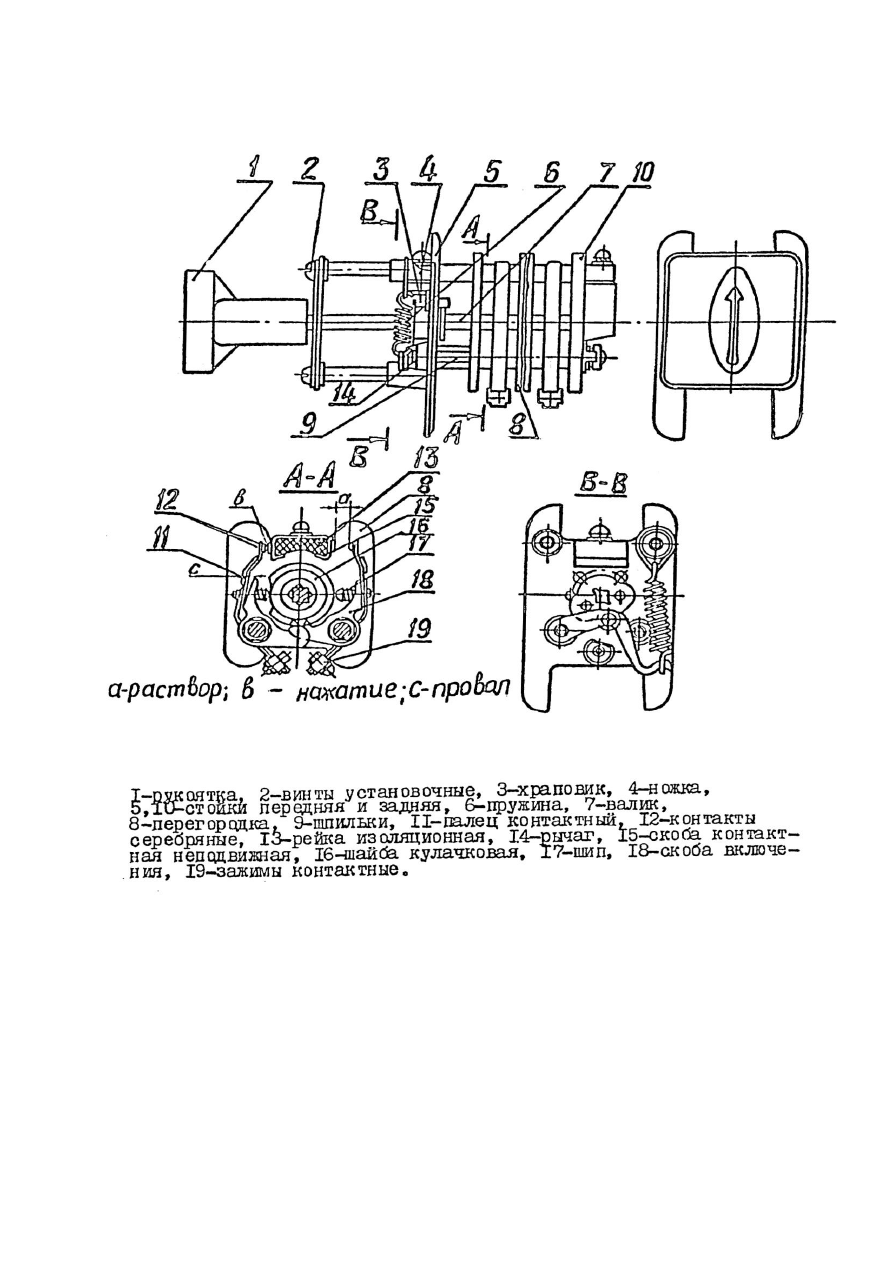

Рисунок 79 – Переключатель универсальный УП5316Т-С447У3



Для крепления рукоятки к панели на передней стойке переключателя имеются выступы с

отверстиями под установочные винты 2. Коммутация электрических цепей производится

контактами 12, располагаемыми в секциях аппарата. Количество контактов определяется

диаграммами замыканий переключателей.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

184

184



В электрической схеме тепловоза применяется универсальный переключатель, который

имеет 12 секций.

Каждая секция состоит из пластмассовой перегородки, на которой установлены два

подвижных контактных пальца 11 с металлокерамическими контактами типа СН40, две

скобы включения пальцев и зажимы 19 для присоединения проводников. В каждой секции

расположено по 3 пластмассовых кулачковых шайбы 16, одна из крайних шайб секции

предназначена для включения левого контактного пальца, средняя -для отключения как

левого, так и правого пальцев и вторая, крайняя -для включения правого пальца. Все кулач-

ковые шайбы насажены на центральный вал. Неподвижные контакты, приваренные к

скобам 15, укреплены на гетинаксовой рейке 13, которая стягивает переднюю 5 и

заднюю 10 стойки переключателя.

При повороте валика с насаженными на него кулачковыми шайбами в ту или другую

сторону, включение пальцев происходит от нажатия выступом рабочей поверхности край-

ней левой или крайней правой шайбы на хвостовик скобы включения; шипы пальцев при

этом входят во впадины средней шайбы.

Отключение пальцев происходит при нажатии выступом рабочей поверхности сред-

ней шайбы на шип; хвостовик скобы включения в это время входит во впадину соответству-

ющей левой или правой шайбы. Таким образом, включение и отключение контактных

пальцев является жестким.

Универсальный переключатель отличается от других конструкций командоаппаратов

тем, что жесткая система включения и отключения контактных пальцев является наиболее

надежной в работе.

Переход контактных пальцев из нулевого положения в положение “1 пульт

управления” или “П пульт управления” происходит при минимальном угле поворота

кулачковых шайб,  равном   45  .

Фиксация положений производится специальным устройством, смонтированным на

передней стойке аппарата.

На неподвижных контактах каждой секции имеются присоединительные зажимы для

подсоединения проводов. В нулевом положении все контакты разомкнуты за исключением

секции 23 - 24, что отражено диаграммой замыканий в таблице 30.

Универсальные аппараты устанавливаются на панелях при помощи винтов М5.

Контакты универсальных переключателей допускают длительную нагрузку

постоянным током до 20А, кратковременную ( не более 10 сек.) - до 75А, и

кратковременную ( не более 3 сек.) - до 250А.



185



Предельная разрывная способность контактов, переключателей при частоте пере-

ключений не более двух в час не должна превосходить величин, указанных в таблице 29.

Таблица 29

Н

апря

ж

ени

е,

В



Переменный ток



Постоянный ток





активная

нагрузка



катушки реле

и контакт

активная

нагрузка



катушки реле

контакторов



оди

н

ра

зрыв



два



ра

зрыв

а

оди

н

ра

зрыв



два



ра

зрыв

а  оди

н

ра

зрыв



два



ра

зрыв

а  оди

н

ра

зрыв



два



ра

зрыв

а

110

20

0,4

2,5

220

40

120

20

50

0,8

0,3

1,25

Масса, кг                                                                                               2,45



Таблица 30

Диаграмма замыканий



№№



контакты



Положение рукоятки

секций



- 45

0

+ 45



Л

П

Л

П

Л

П

Л

П





















Ш









1У









У

10









У1

11

12









УП

13

14









УШ

15

16









1Х

17

18









Х

19

20









Х1

21

22









ХП

23

24







ТЕХНИЧЕСКОЕ ОПИСАНИЕ

186

186



                 4.11.5.15.Тумблеры П2Т-2, ТВ1-2 ( рис.80 )

Переключатели мгновенного действия (тумблеры ) двухполюсные П2Т-2 и ТВ1-2

предназначены для работы в электрических цепях постоянного и переменного тока. В

электрических цепях тепловоза применяются для коммутации цепей управления и

освещения. Тумблер П2Т-2 имеет три фиксированных положения. Среднее положение

является нейтральным ( выключено ). Тумблер ТВ1-2 имеет два крайних фиксированных

положения.

При переключениях рукояти в крайние положения следует переводить резко до

отказа во избежание подгара контактов, медленный перевод рукоятки из одного положения

в другое не допускается.

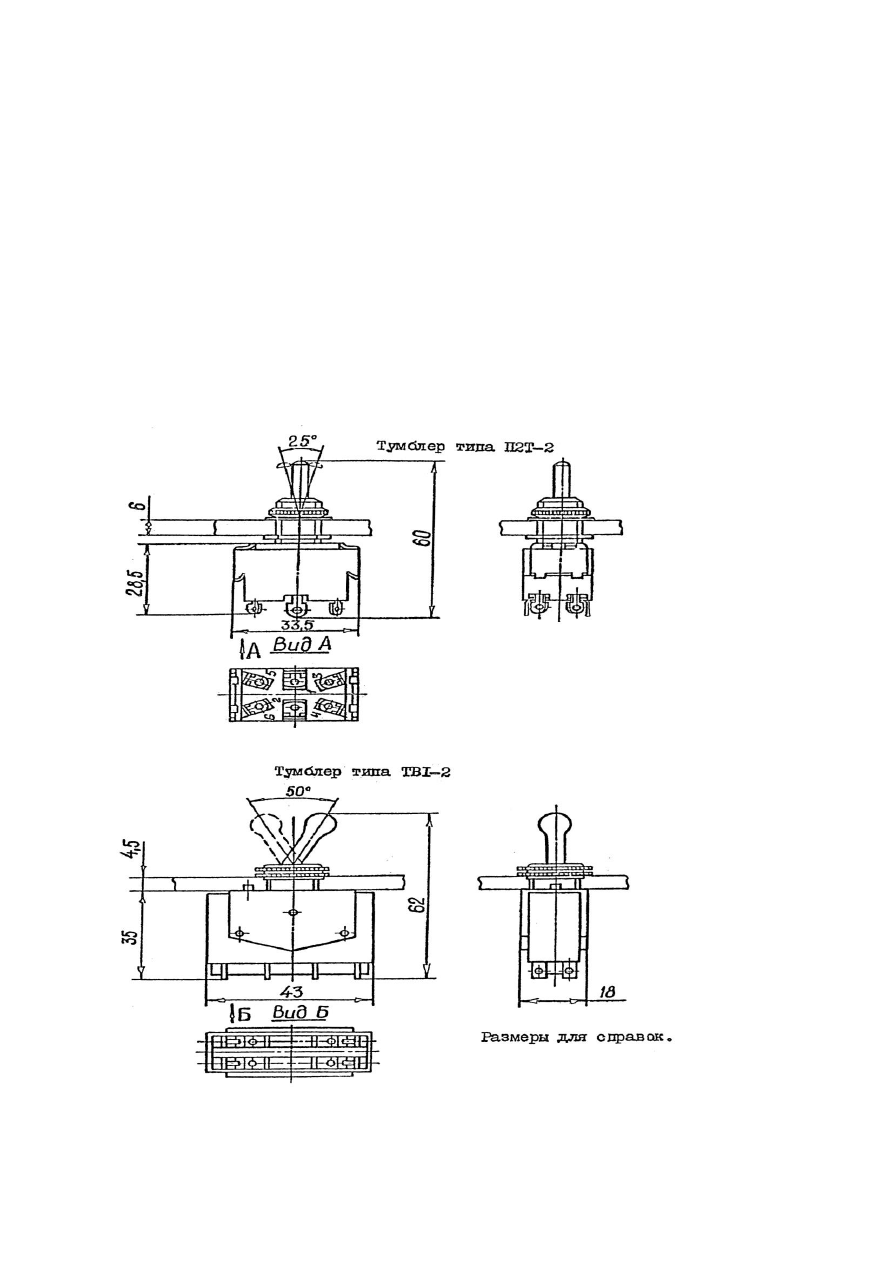

Рисунок 80 – Тумблеры



187



Техническая характеристика тумблеров приведена в таблице 31.

Таблица 31.

Тип

Напряжение,

В

Ток, А

Допустимая нагрузка

на контактную пару, Вт

Масса, кг

П2Т-2

300

0,2











660

0,038



27





ТВ1-2

220

1,1







50

2500

0,04



1,6

0,01





                 4.11.5.16.Выключатели кнопочные серии КУ

Выключатели ( рис.81 ) предназначены для коммутации электрических цепей

управления тепловоза.

Выключатели состоят из управляющего устройства ( привода ) и одного или двух

унифицированных кнопочных элементов. Выключатель может устанавливаться на

подвижных и неподвижных частях установок с креплением как на металлических, так и на

изоляционных панелях. К выводам выключателя допускается присоединять один или два

провода сечением от 1,5 мм

2

 до 2,5 мм

2

Типоисполнение выключателей соответствует таблице 32.

Таблица 32



Тип

Количество контактных пар

Управляющий

элемент

Цвет

толкателя

замыкающих

размыкающих

КУ111101У3

Толкатель

цилиндрической

формы с

самовозвратом

черный

КУ201101У3

черный

КУ201201У3

красный

КУ202101У3

Толкатель

грибовидной формы с

самовозвратом

черный






ТЕХНИЧЕСКОЕ ОПИСАНИЕ

188

188

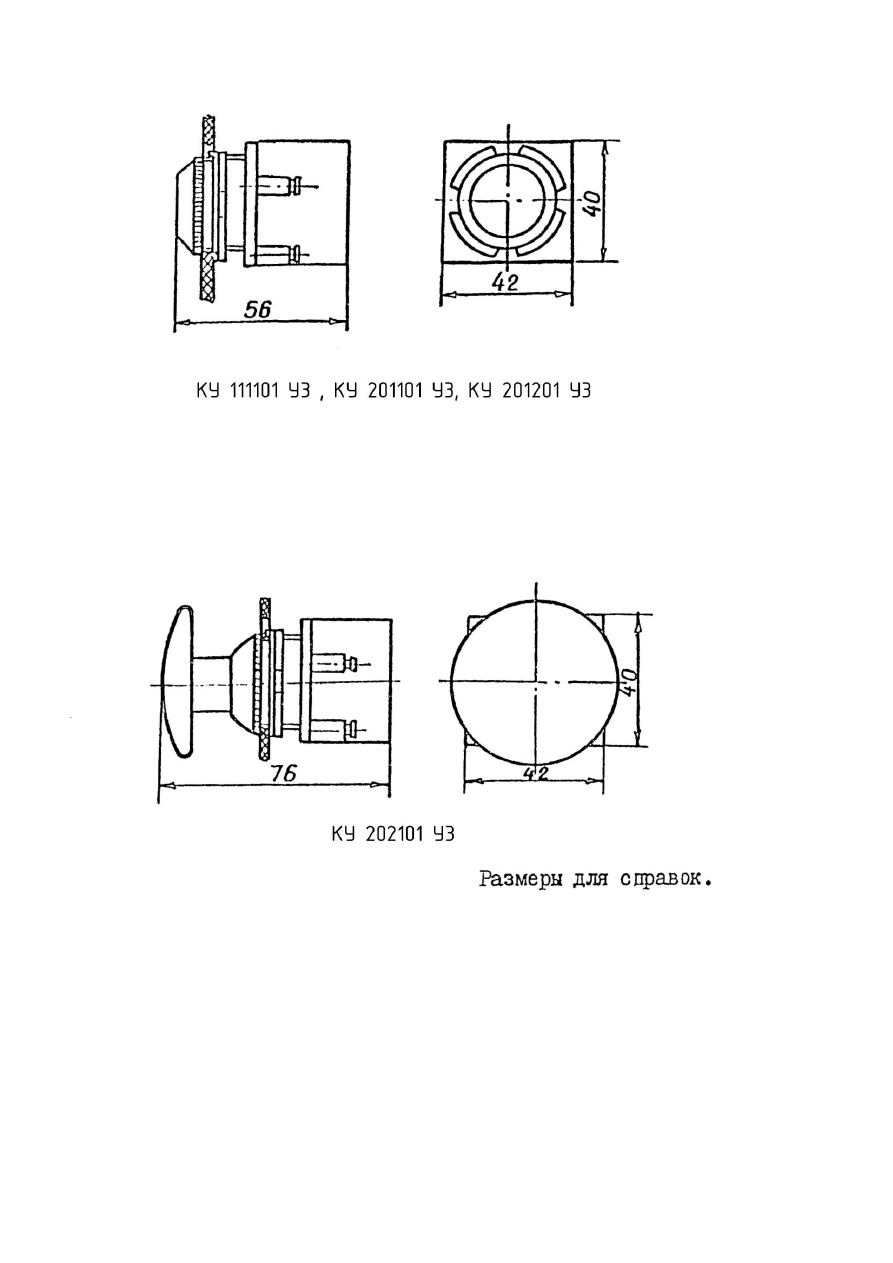

Рисунок 81 - Выключатели кнопочные КУ У3

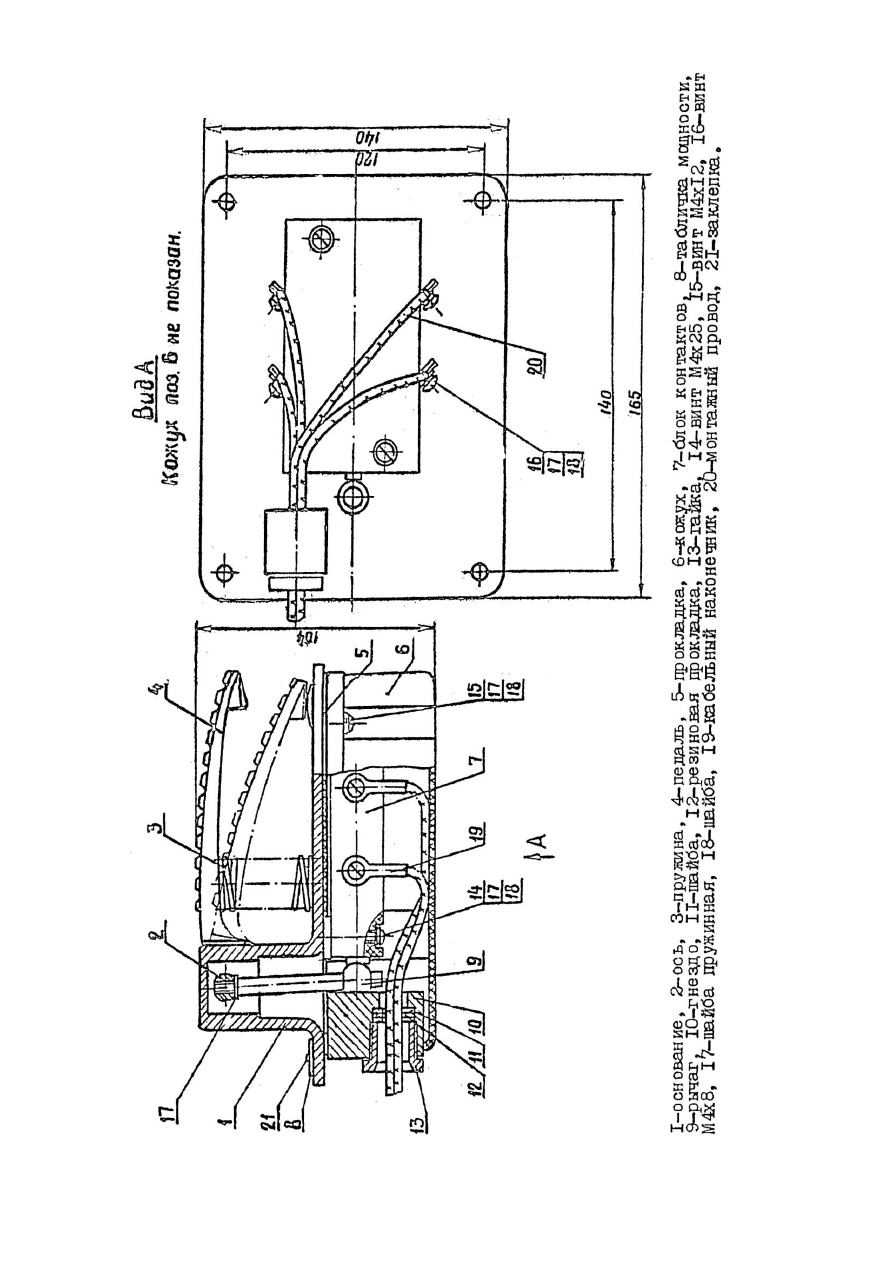

            4.11.5.17. Выключатель педальный типа ВП-1-11П ( рис. 82 )

Выключатель педальный типа ВП-1-11П предназначен для управления подачей песка

под колеса тепловоза.

Выключатель состоит из основания 1, оси 2, пружины 3, педали блока контактов 7 и

других деталей ( см.рис.82 ).



189



Р

ис

ун

ок

 81

–

В

ыкл

ю

ча

те

ль

 п

еда

ль

ный

 т

ип

а В

П

-1

-11П



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

190

190



При нажатии на педаль 4, сжимается пружина 3 и перемещается рычаг 9. При этом

замыкается электрическая цепь катушек электропневматических вентилей клапана

песочниц.

Техническая характеристика выключателя приведена в таблице 33.

Таблица 33

Наименование

Значение

Напряжение, В

110

Ток, А

10

Масса, кг, не более

1,2

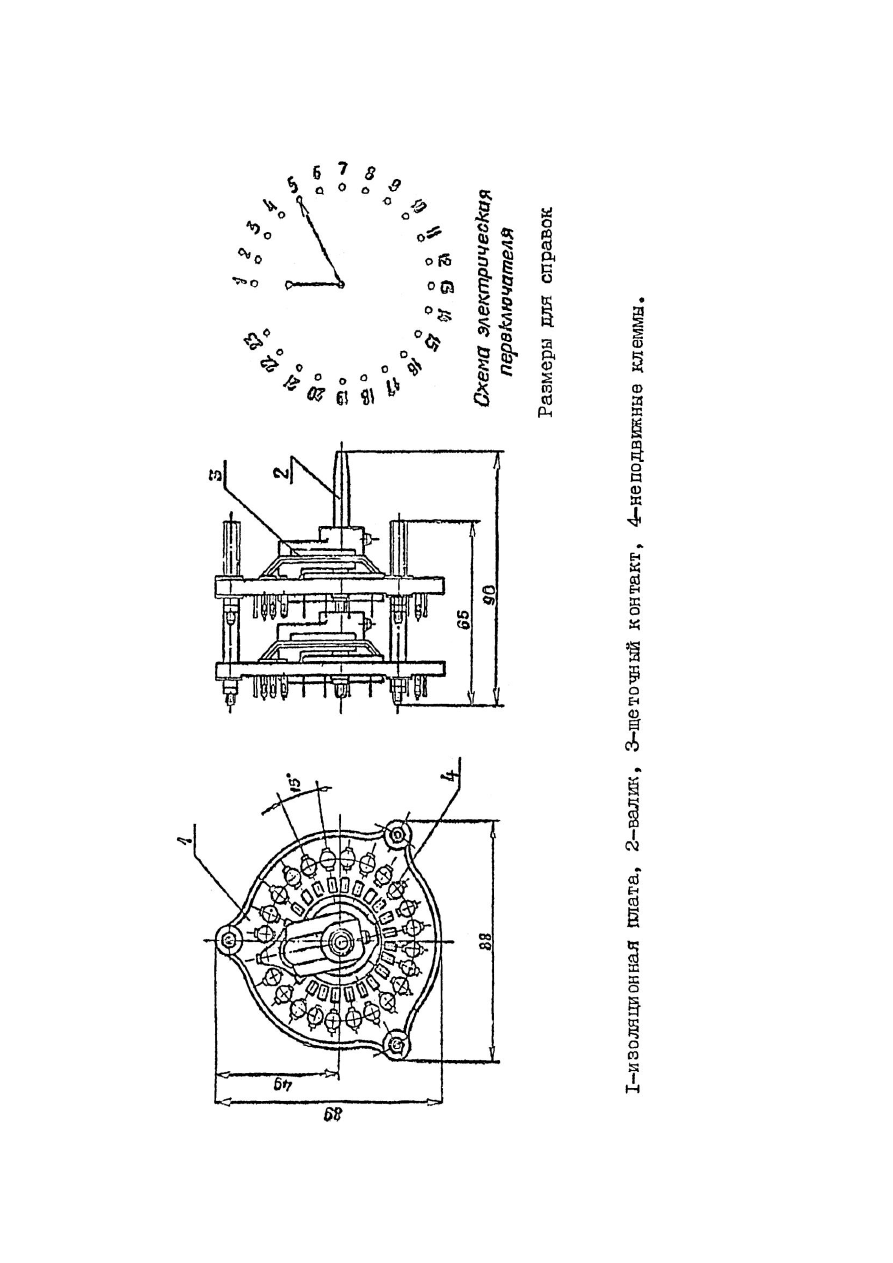

                 4.11.5.18.Переключатель щеточный 23П2Н1 ( рис.83 )

Переключатели щеточные типа 23П2Н1 предназначены для коммутации

электрических цепей переменного тока частотой до 2000 Гц и постоянного тока до 220 А.

В электрической схеме тепловоза используется в качестве переключателя поиска

“Земли”.

Конструкция переключателя представляет собой изоляционную плату 1, на которой

смонтированы 23 неподвижных клеммы 4.

На валике 2 крепится контактная ( щеточная ) подвижная система.

При перемещении пружинного щеточного контакта 3, последний фиксируется на

каждой клемме через 15  .



191



Р

ис

ун

ок

 83

Пе

ре

клю

ча

те

ль

 ще

точ

ный

 23П2Н

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

192

192



Техническая характеристика переключателя приведена в таблице 34.

Таблица 34

Наименование

Значение

Напряжение, В, не более

220

Ток, А

0,5

Масса, кг

0,22



            4.11.5.19.Выключатели автоматические типа А63-МХЛ3,А63-МХЛ3,

АЕ254ОМ-10У3.

Выключатели автоматические А63 и АЕ25 предназначены для установки в

электрических цепях тепловоза напряжением до 110 В постоянного тока для защиты от

перегрузок и коротких замыканий и для оперативных включений и отключений указанных

цепей.

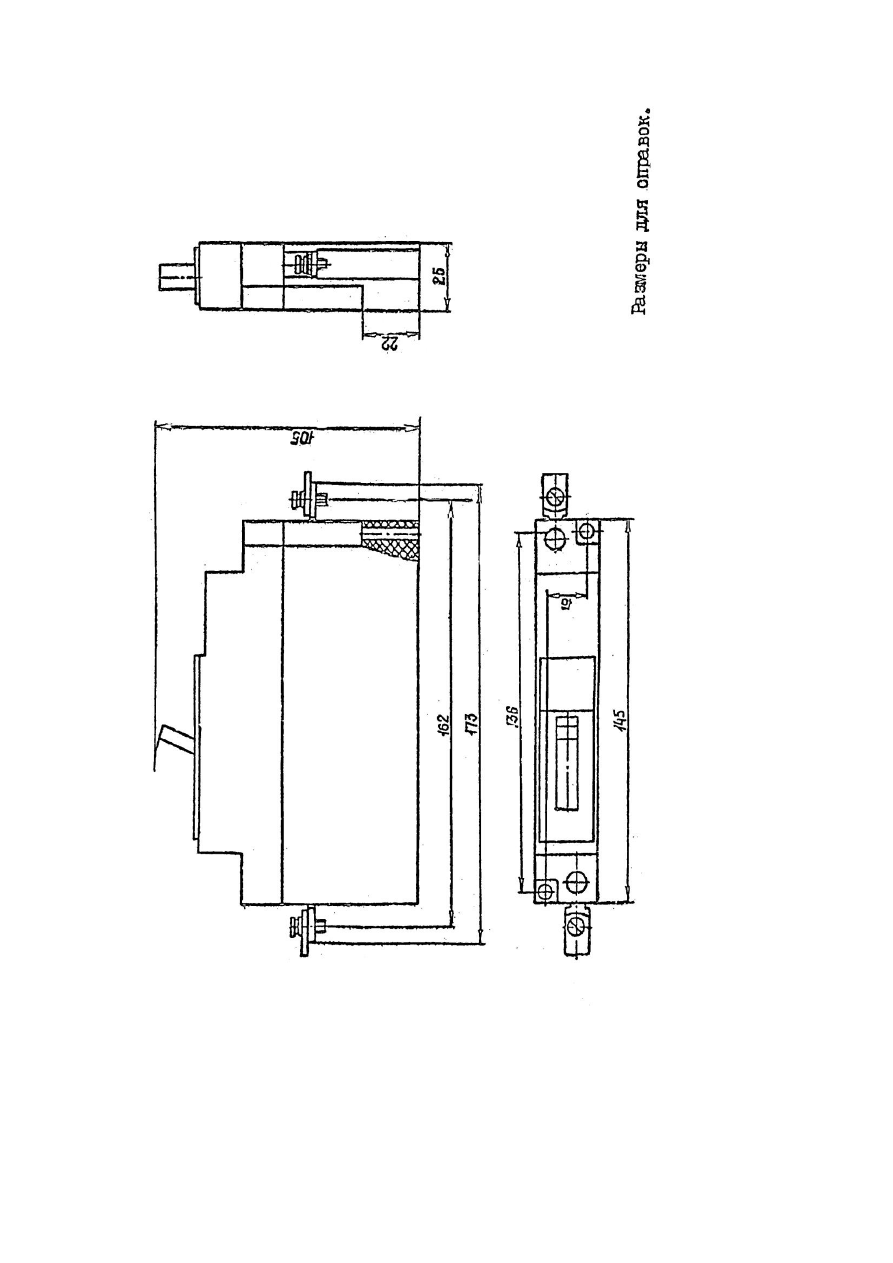

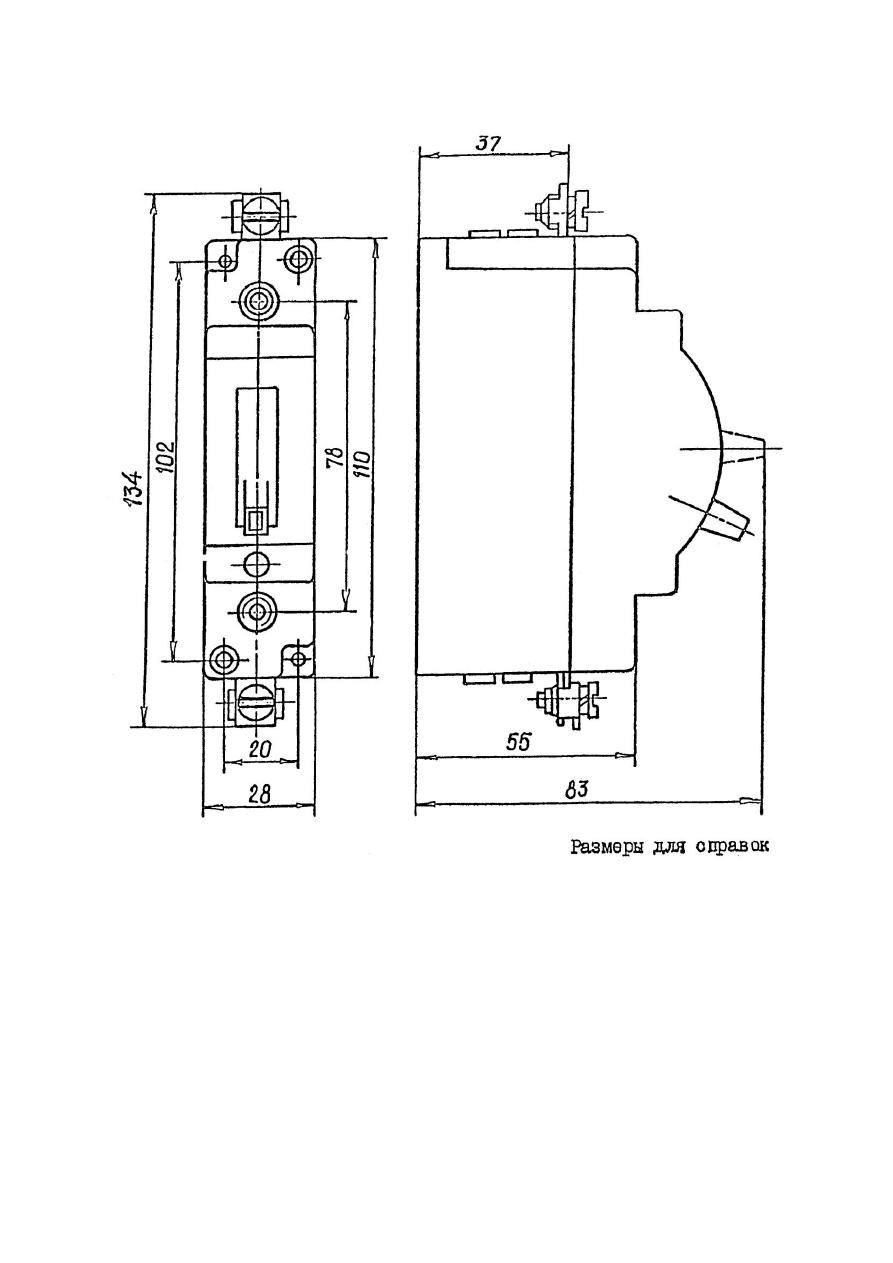

Выключатели А63 ( рис.84 ) выполняются на номинальные токи от 0,6 до 25 А и

рассчитаны для работы без замены каких либо частей.

Выключатель состоит из следующих основных частей: механизма свободного

расцепления, контактной системы, дугогасительного устройства, электромагнитного

максимального расцепителя тока.

Все части выключателя смонтированы в пластмассовом корпусе. Механизм

свободного расцепления обеспечивает мгновенное размыкание и замыкание контактов.

Коммутационное положение выключателя указывается на корпусе положением его

рукоятки: включено - “1”, отключено - “0”, отключено автоматически - промежуточное

положение.

Отключение выключателя при перегрузках и коротких замыканиях происходит неза-

висимо от того, удерживается ли рукоятка управления во включенном положении или нет.

Включение выключателя после автоматического отключения осуществляется движением

рукоятки в направлении “0” для взвода и в направлении “1” на замыкание контактов.

Расцепители изготавливаются с нерегулируемыми в условиях эксплуатации

уставками на ток срабатывания.

Выключатели допускают повторное включение через 90 с после отключения их под

действием токов перегрузки и повторное включение практически мгновенно после

автоматического отключения.

Выключатель АЕ25 ( рис.85 ) состоит из механизма управления, контактной системы,

дугогасительного устройства, максимальных расцепителей тока, основания, крышки,

выводов и вспомогательных деталей.



193





Рисунок 84 – Выключатели автоматические А-63-МХЛ3, А-63-МХЛ3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

194

194









Р

ис

ун

ок

 85

–

В

ыкл

ю

ча

те

ль

 а

втома

ти

че

ск

ий

 АЕ2

541

-10У3

















содержание      ..     10      11      12      13     ..
