Тепловоз ТЭП70 БС. Руководство по эксплуатации - часть 10



147

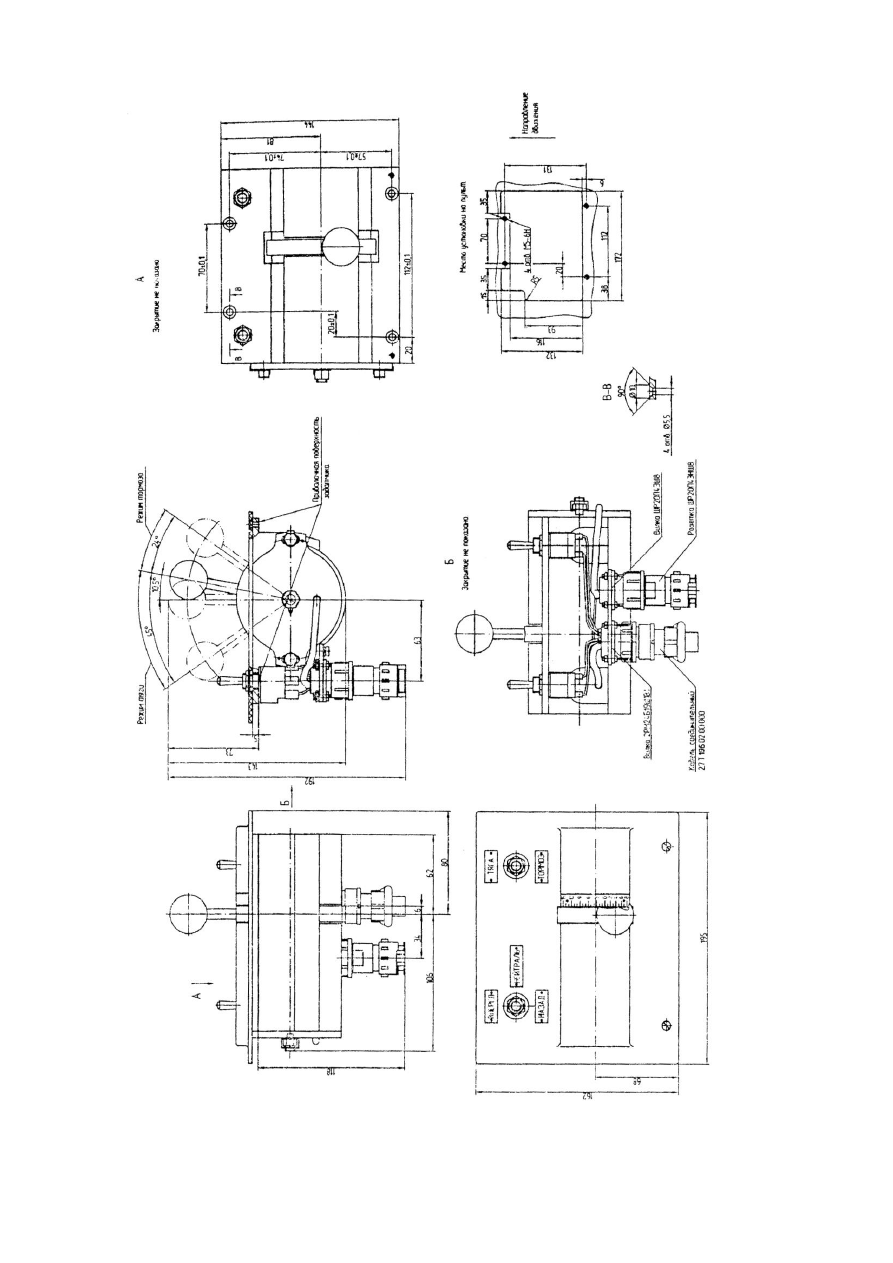

Р

ис

ун

ок

 62

–

К

он

трол

ле

р м

аши

ни

ст

а элект

рон

ный

 ун

ифи

ци

рова

нн

ый



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

148

148



4.11.5.2. Переключатели электропневматические типа ППК-8064ЛУ3, ППК-

8122ЛУ3.

Переключатели применяются для коммутации обесточенных электрических цепей

тяговых электродвигателей постоянного тока. Переключатель ППК-8064Л используется на

тепловозе в качестве реверсора, ППК-8122Л - в силовой схеме электрического тормоза в

качестве тормозного переключателя.

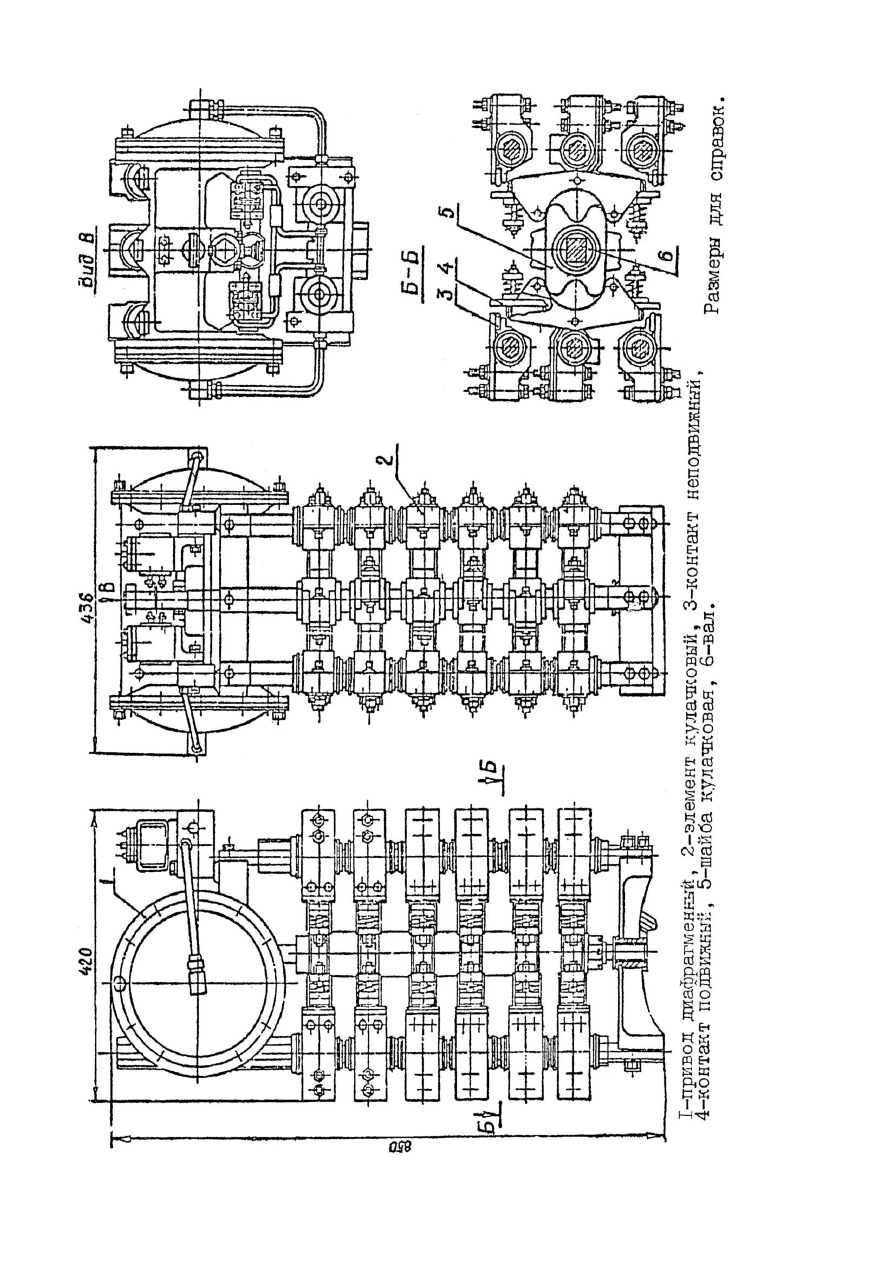

Переключатели электропневматические ( рис.63,64) представляют собой

многополюсные аппараты с общим электропневматическим диафрагменным приводом 1 и

двусторонним расположением кулачковых контактных элементов 2.

Управление приводом - дистанционное электрическое с помощью

электропневматических вентилей.

Кулачковый контактный элемент состоит из изоляционного контактодержателя с

двумя подвижными контактами 4 с общим выводом, двух изоляционных

контактодержателей с неподвижными контактами 3 и кулачковой шайбы 5. Кулачковые

шайбы укреплены на валу 6, который вращается под воздействием электропневматического

привода диафрагменного типа.

Профиль кулачковых шайб выбран таким образом, что при снятии напряжения с

выводов катушки вентиля переключатель остается во включенном положении. На аппаратах

установлены четыре вспомогательных контакта мостикового типа с контактными напайками

из серебра. С помощью различных по форме медных пластин, устанавливаемых на боковых

контактодержателях, обеспечивается необходимая схема переключений, что и позволяет

использовать эти аппараты и в качестве реверсора, и в качестве тормозного переключателя.

Технические характеристики тормозного переключателя приведены в таблицах 10, 11.

Таблица 10



Наименование

Значение



ППК-8064ЛУ3

ППК-8122ЛУ3

Номинальный ток, А

1000

900

Номинальное значение напряжения

вентиля ВВ-32, В

110

110

Ход штока, мм

                                  12





149

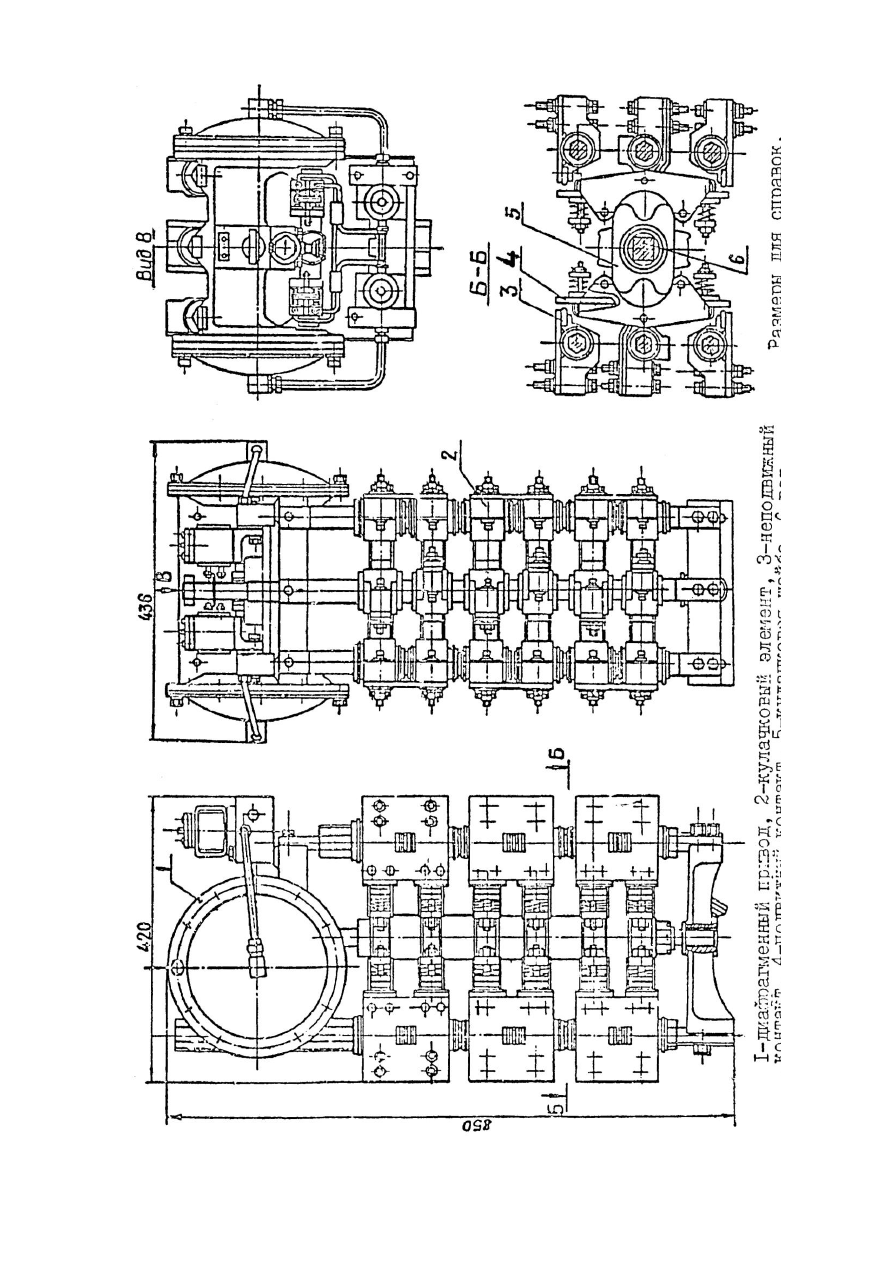

Р

ис

ун

ок

 63

–

Пе

ре

клю

ча

те

ль

 элект

роп

не

вм

ат

ич

ес

ки

й ПП

К

-8064 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

150

150





Р

ис

ун

ок

 64

–

Пе

ре

клю

ча

те

ль

 элект

роп

не

вм

ат

ич

ес

ки

й ПП

К

-8122 У3





151



Таблица 11

Коммутационная способность контактов вспомогательной цепи:



Наименование

Значение



Номинальная

Напряжение, В

Включаемый ток, А

Отключаемый ток, А

Постоянная времени, с

100

1

1

0,05





Предельная

Напряжение, В

Предельный включаемый и

отключаемый ток, А

Постоянная времени, С

120

3



0,05



Масса переключателей, кг,                   ППК-8064Л                       152

                                                                ППК-8122Л                        152



4.11.5.3.Контакторы электропневматические типа ПК-1146ЛУ3, ПК-1616ЛУ3

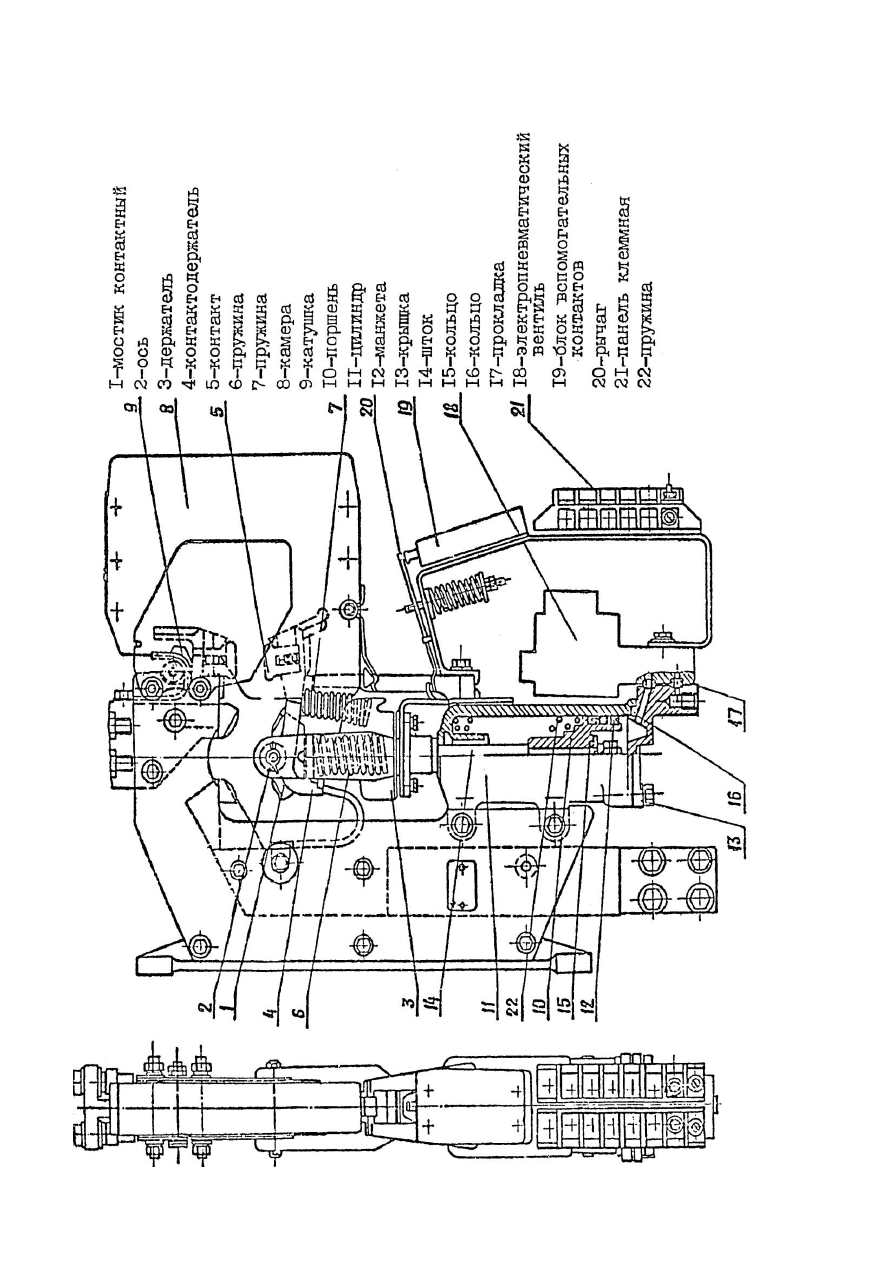

Контакторы электропневматические ПК-1146Л ( рис.65,66 ) предназначены для

оперативного подключения тяговых электродвигателей к тяговому генератору через

выпрямительную установку.

Контакторы шестиполюсные типа ПК-1616Л предназначены для коммутации цепей

резисторов ослабления поля тяговых электродвигателей.

Контактная система контакторов ПК-1146Л содержит две пары контактов - основные

и дугогасительные. Подвижный основной контакт 1 мостикового типа закреплен

посредством оси 2 на изоляционном держателе 3 внутри контактодержателя 4, подвижного

дугогасительного контакта 5, одетого на ось 2. Контактное нажатие основных и

дугогасительных контактов создается пружинами 6 и 7 соответственно. Гашение

электрической дуги осуществляется в дугогасительной камере 8 при помощи магнитного

дутья, создаваемого одновитковой катушкой 9, включенной в электрическую цепь

дугогасительных контактов.

Электропневматический привод поршневого типа выполнен унифицированным для

всех однополюсных контакторов. Подвижное уплотнение поршня 10 относительно

цилиндра 11 осуществляется двумя резиновыми манжетами 12. Неподвижные уплотнения

крышки 13 и штока 14 осуществляется резиновыми кольцами 15 и 16, а крышки 13 с

корпусом электропневматического вентиля 18 - уплотнительной прокладкой 17.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

152

152



Р

ис

ун

ок

 65

–

К

он

та

кт

оры эле

кт

роп

не

вм

ат

ич

ес

ки

е ПК

-1146 У3, ПК

-1148 У3





153



Р

ис

ун

ок

 66

–

К

он

та

кт

ор элект

роп

не

вм

ат

ич

ес

ки

й ПК

-1616 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

154

154



Переключения вспомогательных контактов 19 осуществляется через подпружинный

рычаг 20. Выводы блока вспомогательных контактов выведены на две клеммные панели 21.

Работают эти контакторы следующим образом. При подаче напряжения на

электропневматический вентиль 18, последний открывает доступ сжатому воздуху в полость

цилиндра 11 под поршнем 10. Под действием сжатого воздуха поршень 10 поднимается

вверх, сжимая отключающую пружину 22 и перемещает изоляционный держатель 3 с

подвижными контактами до их замыкания и образования провалов. Одновременно

происходит переключение блока вспомогательных контактов. Конструкцией предусмотрено

сначала замыкание дугогасительных контактов, затем -основных. Отключение происходит в

обратной последовательности при снятии напряжения с электропневматического вентиля.

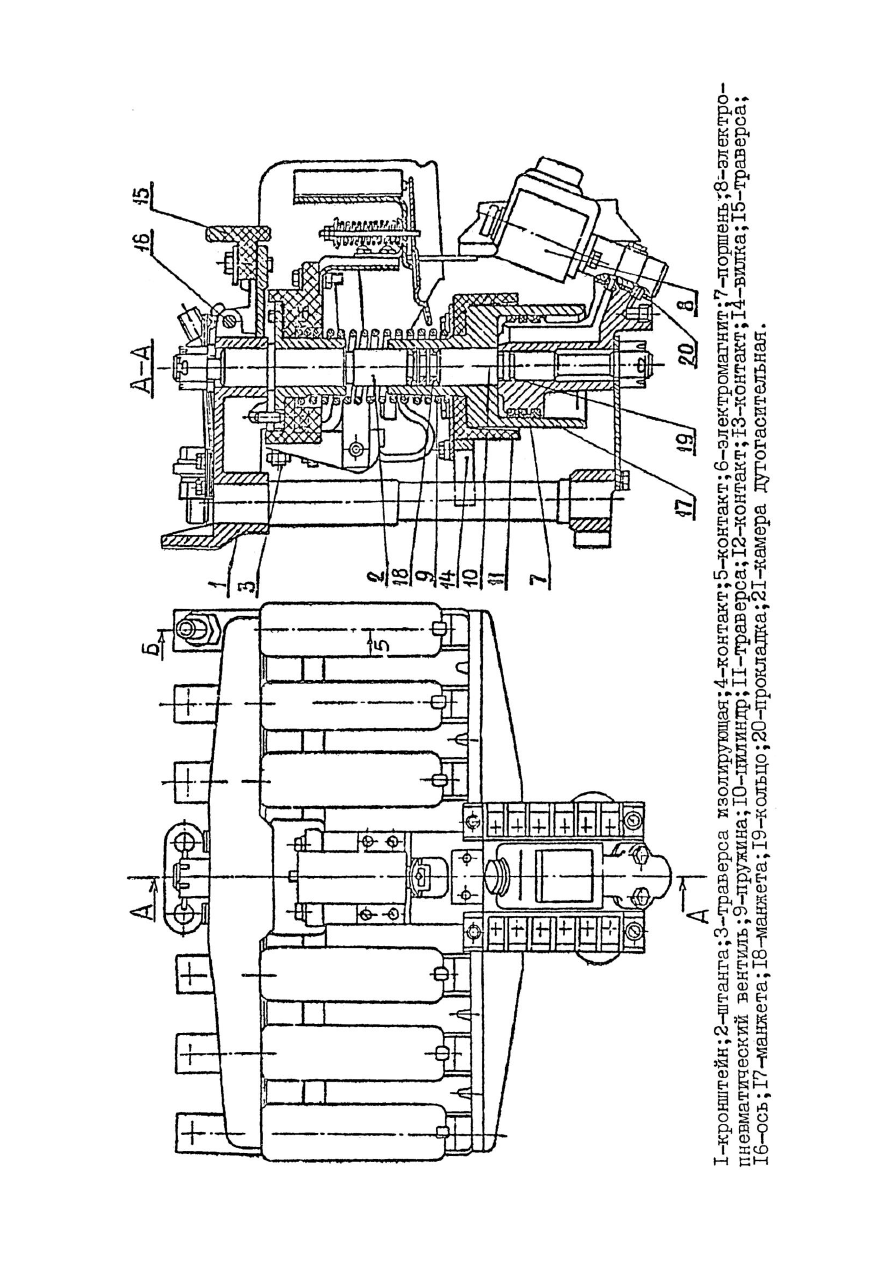

Электропневматический контактор ПК-1616Л представлен на рис.66,

дугогасительная система на рис.67. Основанием контактора служит металлический

кронштейн 1 со штангой 2, на которой собраны все основные узлы и детали аппарата.

Вверху на штанге закреплена траверса 3 с неподвижными контактами 4, 5 и

электромагнитами дугогашения 6, внизу -поршень 7 с электропневматическим вентилем 8.

Между ними на штанге 2, подпружиненный пружиной 9, подвижный цилиндр 10 с жестко

закрепленной на нем траверсой 11 с подвижными контактами 12, 13. Вилка 14 служит для

предотвращения проворота траверсы 11.

Все дугогасительные камеры 21 укреплены на общей траверсе, которая может

поворачиваться вместе с ними вокруг оси 16, открывая доступ к контактам и фиксироваться

в верхнем положении.

Подвижные уплотнения цилиндра 10 относительно поршня 7 и штанги 2

осуществляются резиновыми манжетами 17 и 18, а неподвижное уплотнение поршня 7 со

штангой 2 резиновым кольцом 19, поршня с корпусом электропневматического вентиля 8

уплотнительной прокладкой 20.

Включается контактор при подаче напряжения на электропневматический вентиль 8

типа ВВ-1311, который открывает доступ сжатому воздуху через поршень 7 в полость

цилиндра 10. Под действием сжатого воздуха цилиндр 10 поднимается вверх, сжимая

отключающую пружину 9 перемещает траверсу 11 с подвижными контактами до их

замыкания и образования провалов. Одновременно происходит переключение блока

вспомогательных контактов. Сначала замыкаются главные контакты 5, 13, а затем

вспомогательные контакты главной цепи 4, 12.

Отключение происходит в обратной последовательности при снятии напряжения с

электропневматического вентиля.

Технические характеристики контакторов приведены в таблицах 12 – 15



155

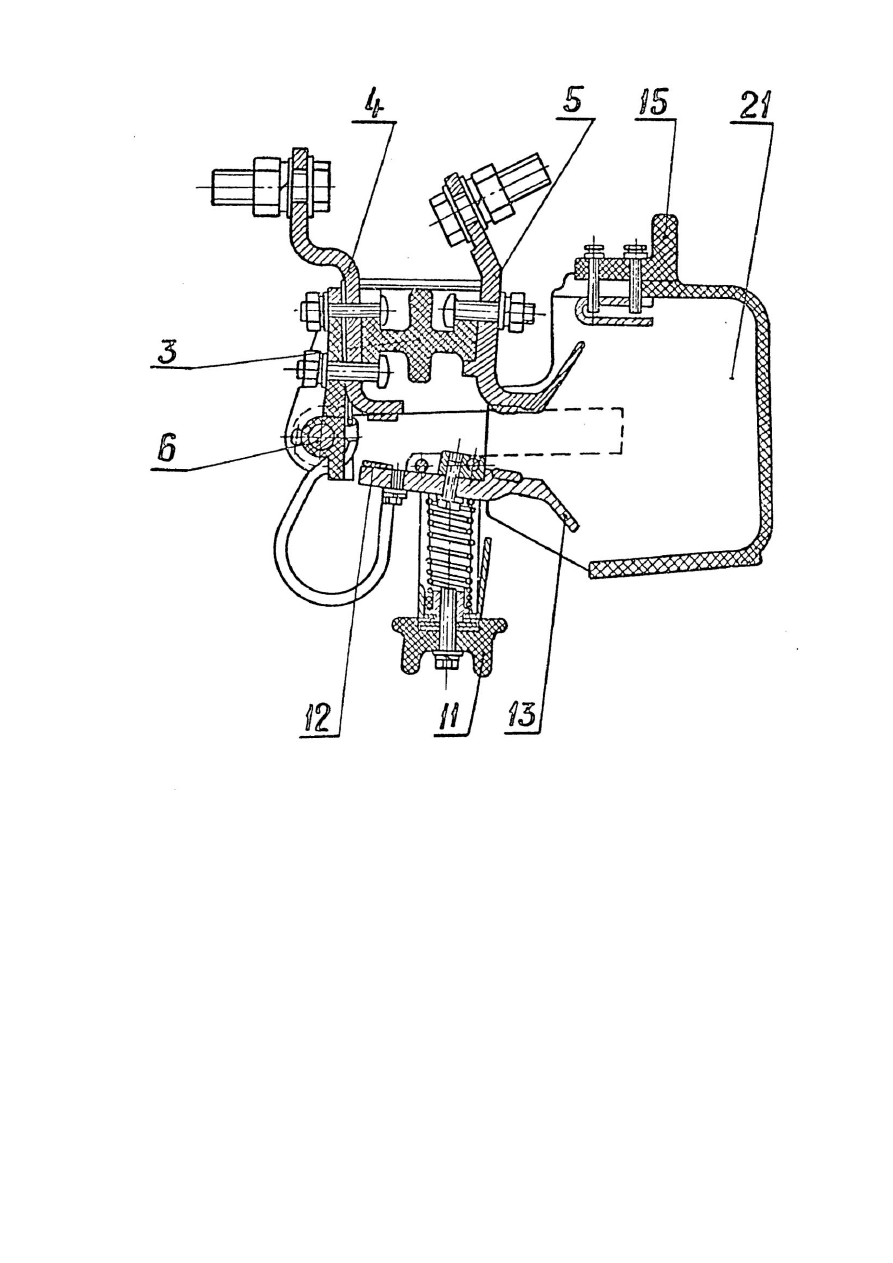

Рисунок 67 – Контактно - дугогасительная система контактора ПК-1616 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

156

156





Таблица 12

Параметры

ПК-1616ЛУ3

ПК-1146ЛУ3

Номинальное

напряжение, В

1000

1000

Номинальный ток, А

500

1000



Таблица 13

Номинальная коммутационная способность



Параметры

ПК-1616ЛУ3

ПК-

1146ЛУ3,

Номинальная

Номинальный включаемый ток, А

Iн

0,1 Iн

включающая

Номинальное включаемое

напряжение, В

10

20

способность

Индуктивность, Гн

3  10

-3



5   10

-3



Номинальная

Номинальный отключаемый ток,

А

Iн

0,4 Iн

отключающая

Номинальное отключаемое

напряжение, В

10

20

способность

Индуктивность, Гн

3   10

-3



5   10

-3







157



Таблица 14

Предельная коммутационная способность

Параметры

ПК-1616ЛУ3

ПК-

1146ЛУ3,

Предельная

Предельный включаемый

ток, А

500

1000

включающая

Предельное включаемое

напряжение, В

10

50

способность

Индуктивность, Гн

3  10

-3



5   10

-3





Предельный минимальный

критический ток, А

50

50



Предельное отключаемое

напряжение, В

10

50

Предельная

Индуктивность, Гн

3   10

-3



5   10

-3



отключающая

Предельный максимальный

отключаемый ток, А

1,12 Iн

1,5 Iн

способность

Предельное отключаемое

напряжение, В

10

50



Индуктивность, Гн

3   10

-3



5   10

-3





























ТЕХНИЧЕСКОЕ ОПИСАНИЕ

158

158



Таблица 15

Параметры блока вспомогательных контактов



Параметры

Значение





высоковольтные контакты

низковольтные

контакты

Номинальный

(длительный) ток, А

6,3



Номинальное напряжение

изоляции, В

1000

110



Номинальная

коммутационная

0,2 А при 500 В

=0,001 с



-

способность

1,5 А при 75 В                                        =0,05 с

 А при 110 В                                          =0,05 с

Предельная

коммутационная

способность



3,2 А при 110 В,



         =0,05 с

Комбинации контактов:

ПК-1146ЛУ3, ПК-1616ЛУ3

2з,   р



з,2р



4.11.5.4. Контакторы электромагнитные

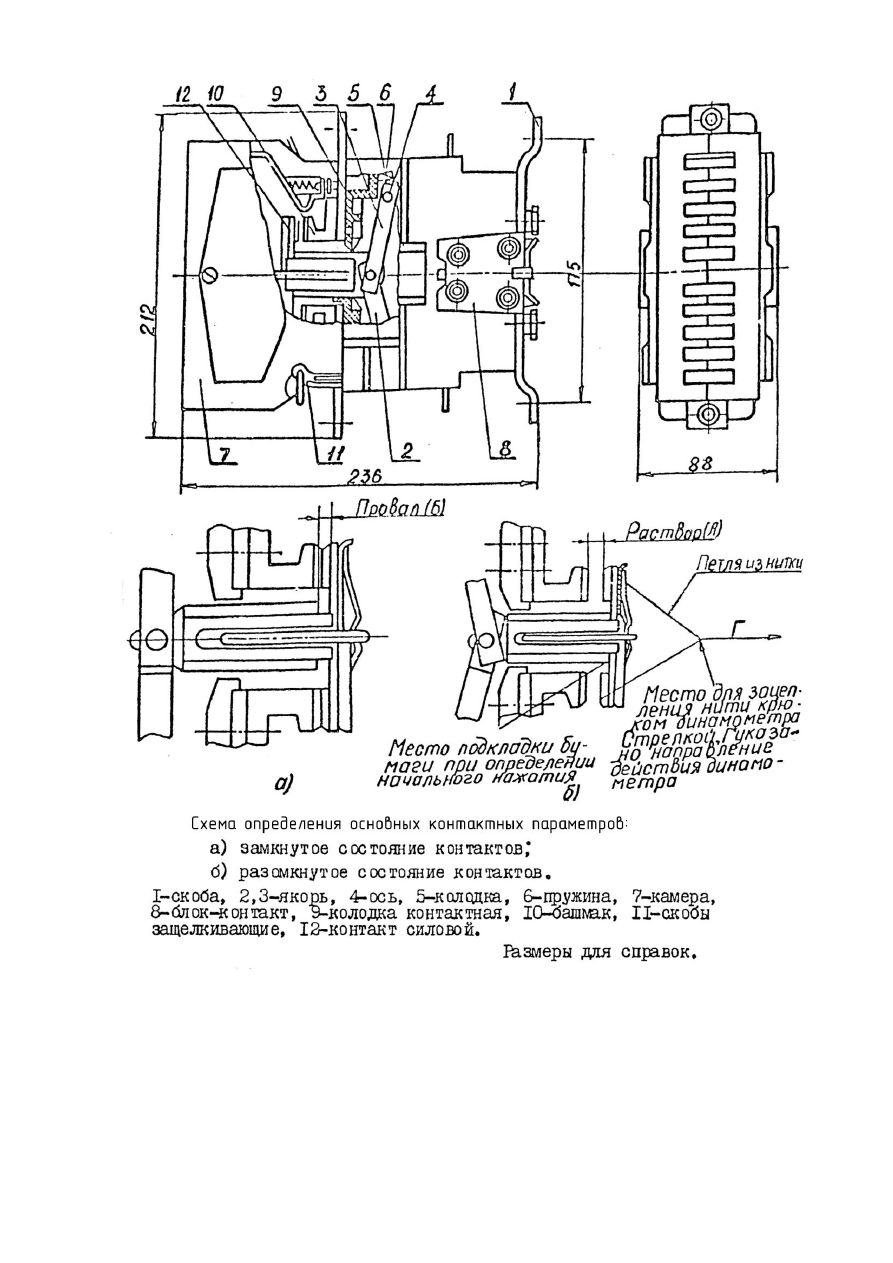

Контактор МК-6.

Контактор предназначен для работы в силовых и вспомогательных цепях тепловоза.

Конструкция контактора моноблочная ( рис.68 ). Все элементы конструкции собираются на

скобе 1. Магнитная система - двухкатушечная. Вращение якорей 2, 3 происходит на осях 4,

зафиксированных в колодках. Колодка 5 подпружинена пружинами 6.

Контактная система контактов главной цепи состоит из контактной колодки 9, на

которой установлены неподвижные башмаки 10. В колодке 9, установлены защелкивающие

скобы 11, предназначенные для удержания дугогасительной камеры 7.

Для снятия дугогасительной камеры необходимо отвести отверткой защелкивающие

скобы 11 в стороны и выдвинуть камеру вперед.

Контактная система контактов вспомогательной цепи состоит из 2-х блок – контактов

8, которые крепятся неподвижно на скобе. Контакторы допускают установку как на

изоляционных или металлических заземленных панелях, так и на металлических рейках.



159





Рисунок 68 – Контактор МК-6



Зажимы главных контактов допускают присоединение внешних проводов сечением от 150

до 370 мм

2

. Зажимы контактов вспомогательной цепи допускают присоединение двух

проводов сечением от 1 до 2,5 мм

2

. Техническая характеристика контактора приведена в

таблице 16.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

160

160

Таблица 16

Наименование

Значение

Напряжение втягивающей катушки, В

75, 110

Номинальный ток главных контактов, А

400

Собственное время включения контакторов, мс

50

Собственное время отключения контакторов, мс

30

Ток продолжительного режима и коммутационная способность

контактов вспомогательной цепи при индуктивной нагрузке ( с

постоянной времени при постоянном токе не более 0,005с ):



номинальный ток, А

10

напряжение, В

110

ток включаемый, А

25

ток выключаемый, А

2,5

Исполнение по количеству контактов главной цепи:



замыкающих

1

вспомогательной цепи:



замыкающих

2

размыкающих

2

Потребляемая мощность катушки, Вт

70

Масса, кг

5,2



4.11.5.5.Контакторы МК2У3; МК4У3 ( рис. 69-70)

Контакторы предназначены для работы в вспомогательных, силовых цепях и в цепях

управления тепловозом. Конструкция контактора моноблочная. Все элементы конструкции

собираются на скобе 1 ( рис.70 ).

Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7 ( рис.70а ).

Контактная система контактов главной цепи ( рис.70б ) состоит из контактной колодки 1, на

которой установлены неподвижные контактные скобы 4 и дугогасительные катушки 5,

траверсы 2 с контактными мостиками 7 и дугогасительной камеры 3.



161

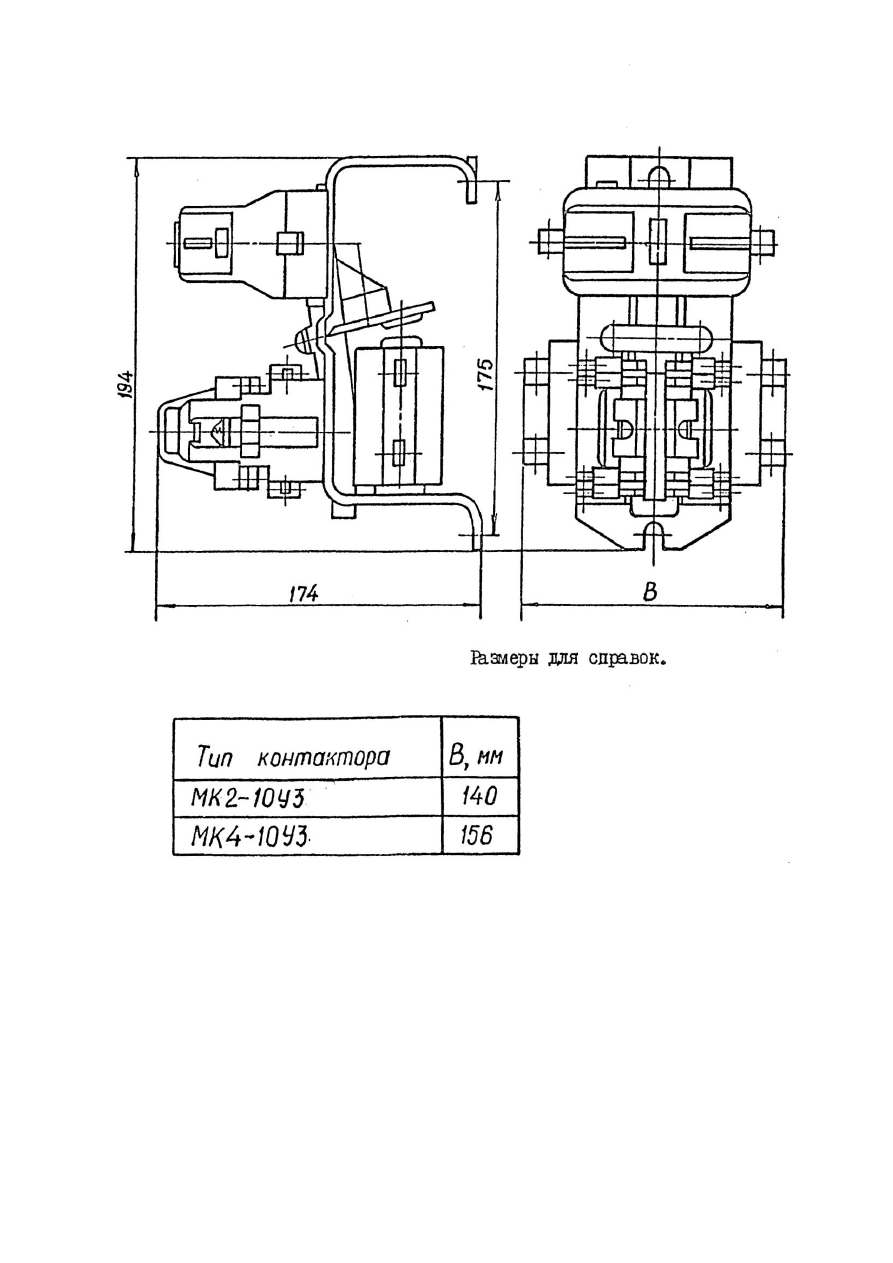

Рисунок 69 – Контактор МК2-10 У3, МК4-10 У3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

162

162

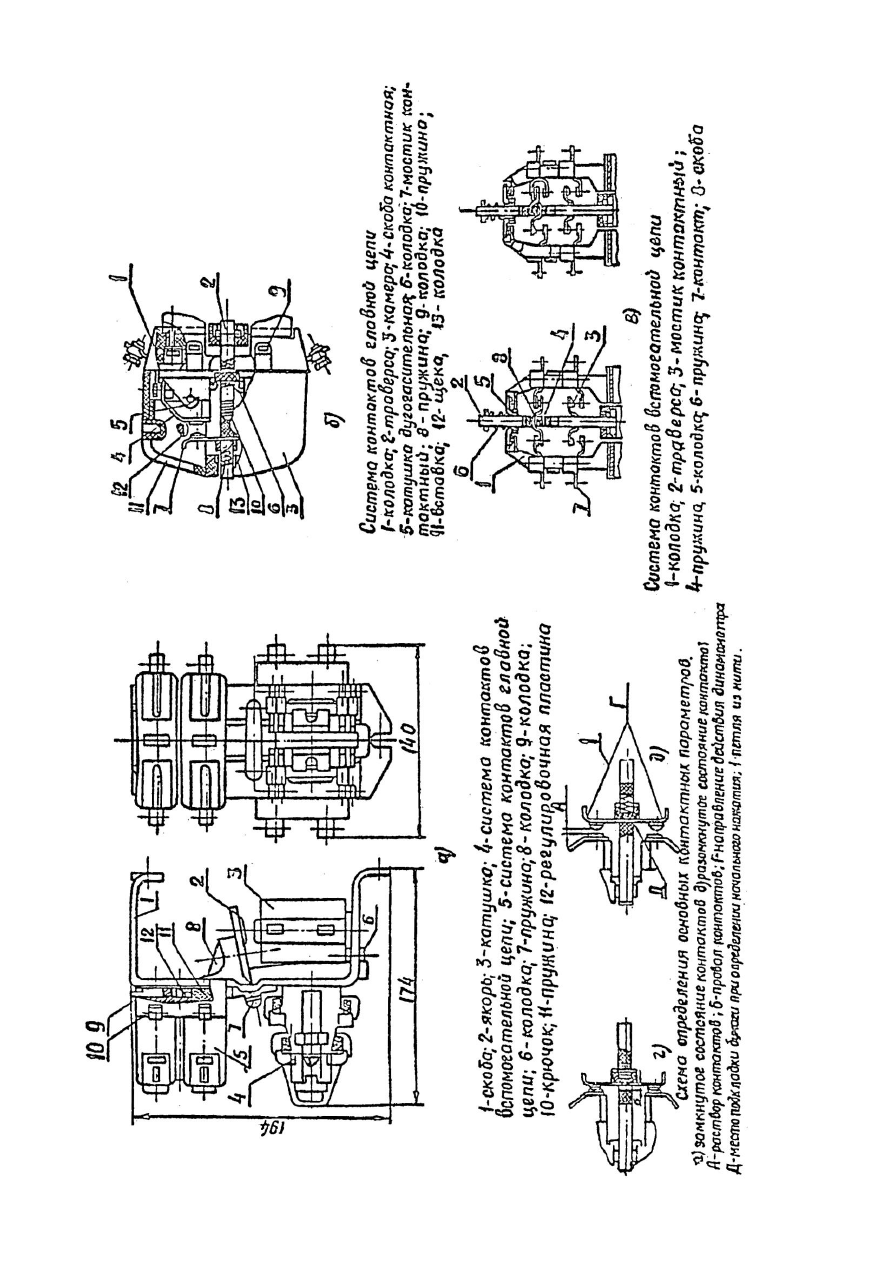

Р

ис

ун

ок

 70

–

К

он

та

кт

ор МК

2-

20 У3А
