115



петлевая, уложенная в прямоугольные пазы сердечника и закреплена в них изоляционными

клиньями.

Уравнительная обмотка предназначена для равномерного распределения тока между

параллельными ветвями и жесткого фиксирования напряжения между соседними

коллекторными пластинами. Обмотка уложена на обмоткодержатель под лобовыми частями

обмотки якоря, выводные концы - в коллекторные пластины.

Коллектор предназначен для преобразования тока. Коллектор - арочного типа,

изготовлен из медных профилей с присадками кадмия. Изоляционные прокладки - из

слюдопласта.

Система вентиляции двигателя устроена так, что благодаря щелевому уплотнению

между обмоткодержателем задней нажимной шайбы и щитом, потоки охлаждающего

воздуха через магнитную систему и якорь разделены. Вывод воздуха из якоря

осуществляется через окна в  щите, а из магнитной системы через окна в корпусе. На

выходных окнах корпуса установлены защитные решетки и козырьки.

Схема электрическая соединения обмоток тягового двигателя ЭДУ-133РУХЛ1

приведена на рис.47, технические данные см. раздел 2.

Подробное описание устройства и работы двигателя см. ИБЖК.529123.001РЭ.



































ТЕХНИЧЕСКОЕ ОПИСАНИЕ

116

116













Р

ис

ун

ок



-

С

хе

м

а элект

ирч

ес

ка

я с

ое

ди

не

ни

й обмоток

 тягового ун

иф

иц

ирова

нн

ого дви

га

те

ля











пос

тоян

ного

ток

а  ЭДУ

 133 Р

УХЛ1



Р

ис

ун

ок

 47

-

С

хе

м

а элект

ри

че

ск

ая с

ое

ди

не

ни

й обмоток

 тягового ун

иф

иц

ирова

нн

ого дви

га

те

ля











пос

тоян

ного

ток

а  ЭДУ

 133 Р

УХ

Л1





117

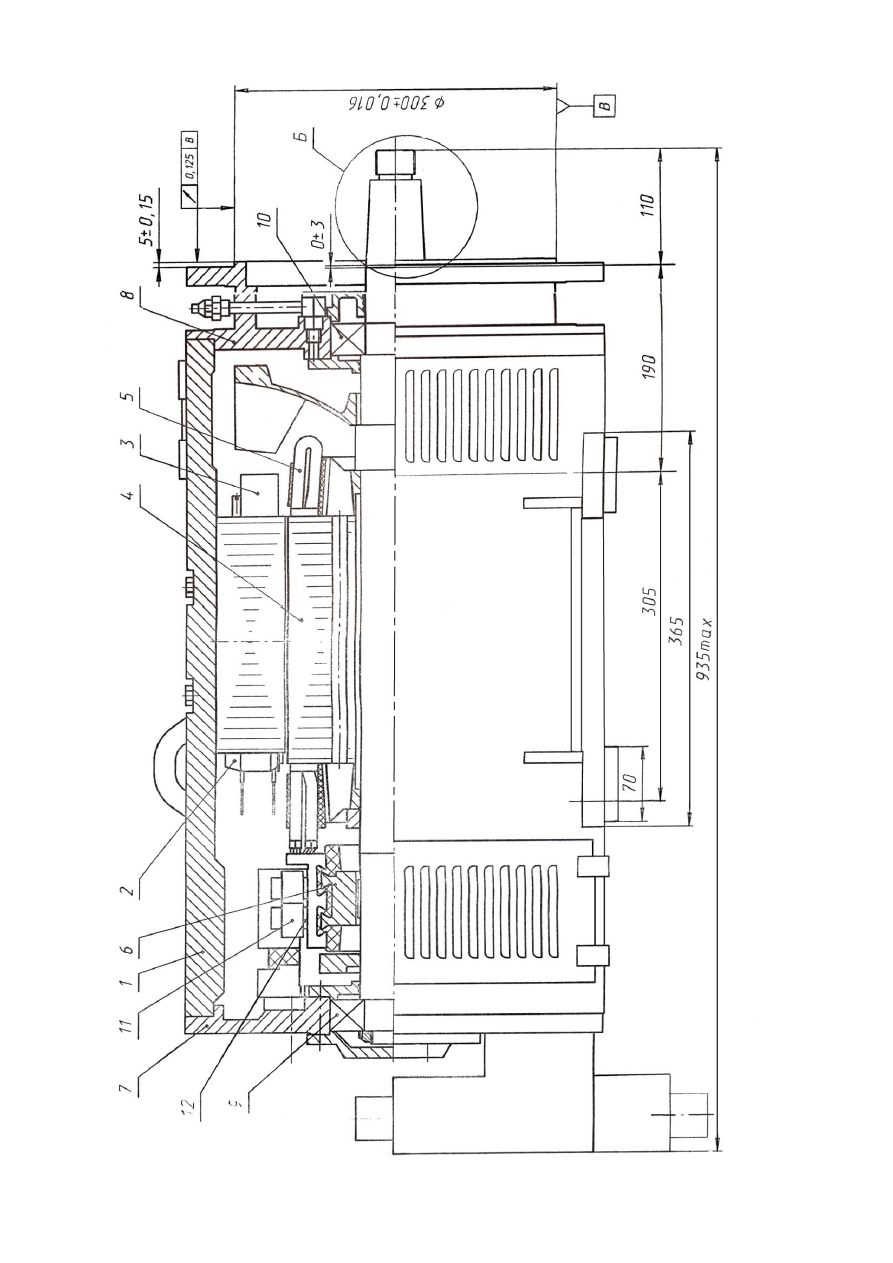

4.11.2.3.Стартер-генератор типа 6СГ-УХЛ2 (рис.48)

Стартер-генератор - электрическая машина постоянного тока, используемая на

тепловозе в качестве электродвигателя постоянного тока последовательного возбуждения с

питанием от аккумуляторной батареи при пуске дизеля и в качестве вспомогательного

генератора с независимым возбуждением при работе дизеля.

Исполнение стартер - генератора горизонтальное, защищенное, с самовентиляцией.

Стартер-генератор состоит из следующих основных частей (см.рис.48):

-магнитной системы, состоящей из станины 1, главных 2 и добавочных 3 полюсов;

-якоря, состоящего из сердечника якоря 4, обмотки якоря 5, уравнительной обмотки

6, коллектора 7;

-подшипниковых щитов 8,9 с подшипниками качения 10, 11;

-траверсы 12 с щеткодержателями 13.

Направление вращения правое , если смотреть со стороны привода.

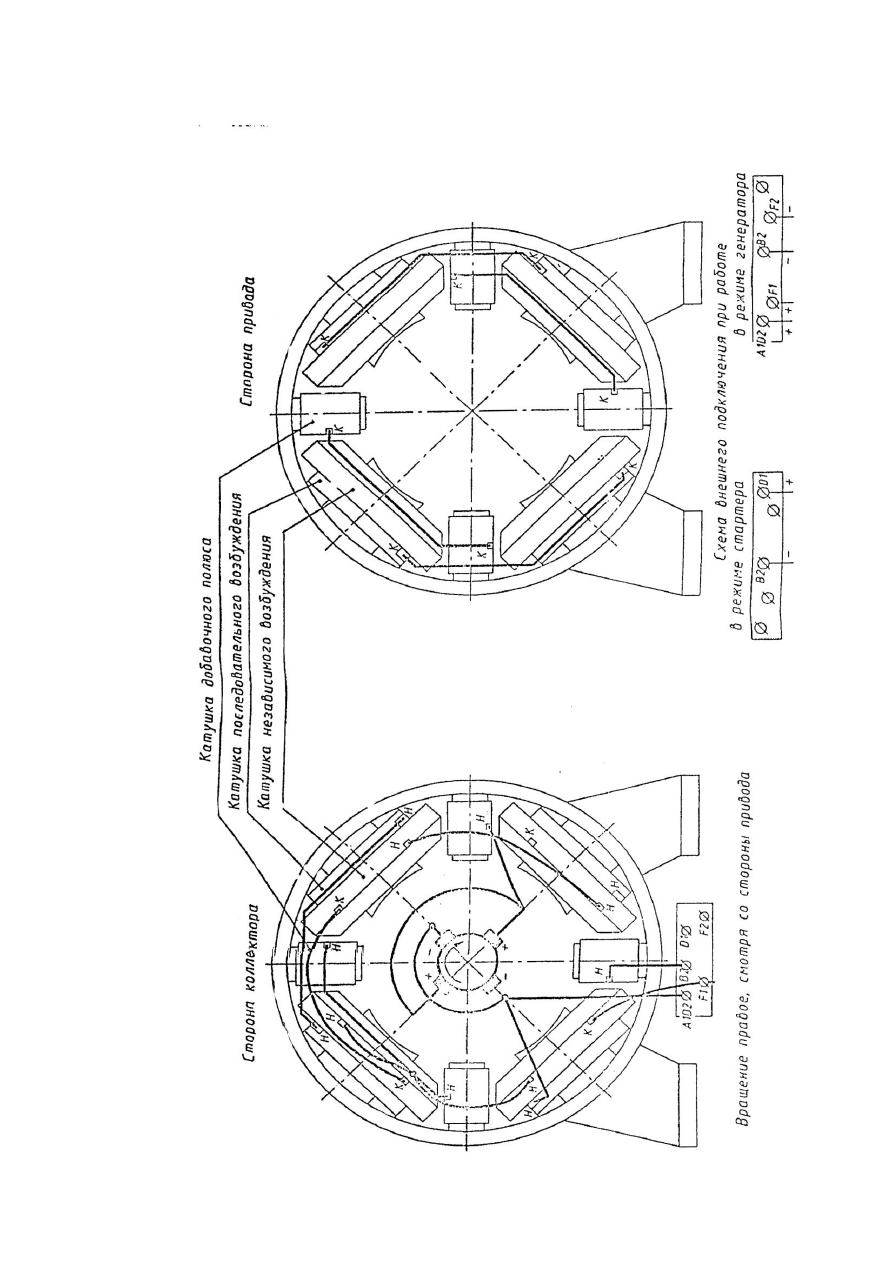

Присоединение питающих проводов к стартер - генератору должно производиться в

соответствии с маркировкой выводных болтов и схемой электрической соединений,

приведенной на рис.49.

Магнитная система

Магнитная система состоит из станины и расположенных на ней главных и

добавочных полюсов.

Главные полюса предназначены для создания основного магнитного потока в маши-

не, который поступает через зазор в якорь, разветвляется в сердечнике якоря, подходит к

соседним полюсам и замыкается через корпус.

Корпус стартер - генератора, являющийся одновременно магнитопроводом, выполнен

сварным из стали.

Полюс состоит из сердечника и катушек последовательного и независимого возбуж-

дения. Полюса крепятся к станине болтами.

Сердечник полюса нашихтован из штампованных листов, стянутых штифтами.

Катушка последовательного возбуждения намотана из медной шины сечением

1,81 х 35 плашмя. Междувитковая изоляция выполнена из бумаги асбестовой, пропитанной

в лаке КО-916К. Корпусная изоляция выполнена из микаленты. Катушка пропитана в лаке

КО-916К.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

118

118







1

-с

та

ни

на

, 2

-п

олю

с глав

ный

, 3

-п

олю

с добав

оч

ный

, 4

-с

ерде

чн

ик

 як

оря

, 5

-обмотк

а як

оря

, 6

-обмотк

а ура

вн

ит

ель

на

я,



7

-к

оллект

ор, 8

,9

-щи

ты

подши

пн

ик

овы

е, 10,11

-п

одши

пн

ик

и

ка

че

ни

я, 1

2-

тра

ве

рс

а, 13

-щ

ет

коде

ржа

те

ль





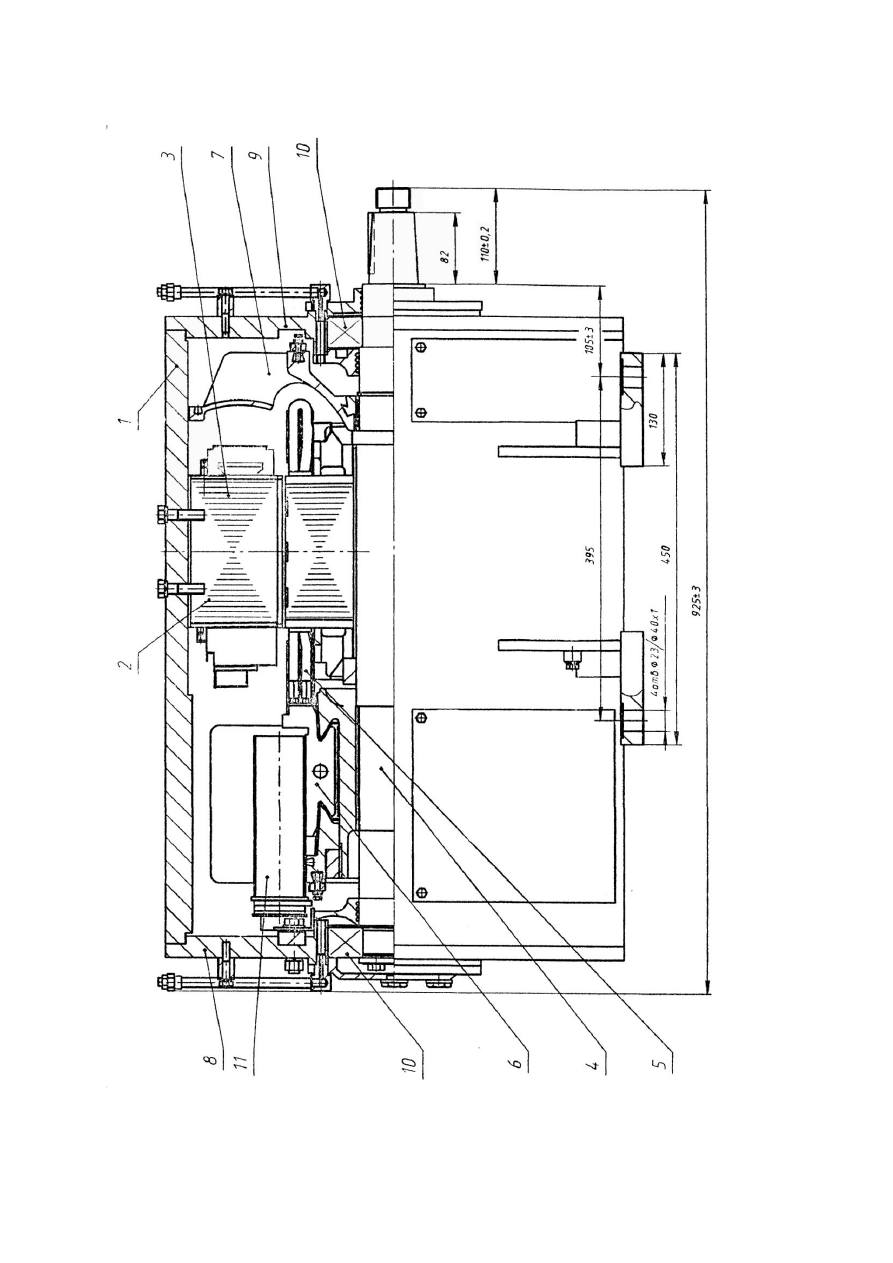

Ри

су

но

к

48

 -

 Ста

рте

р

–

ге

не

рат

ор

 6

С

Г





119







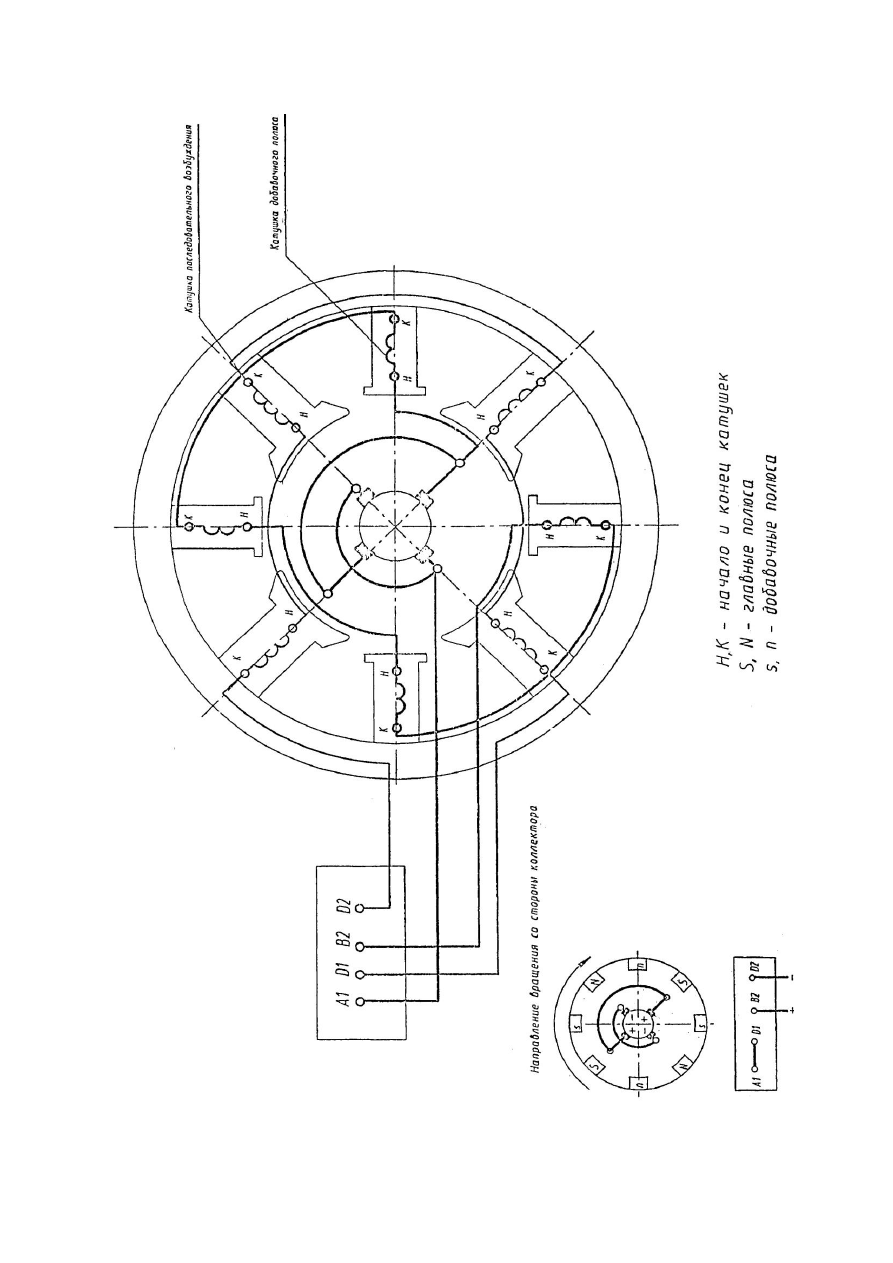

Ри

су

но

к

49

 -

 С

хема

эл

ектр

ичес

кая

 с

ое

ди

не

ни

й ста

рте

р

–г

ен

ер

ат

ор

а 6С

Г



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

120

120



Катушка независимого возбуждения намотана из провода ПСДК-Л   2,24 мм.

Корпусная изоляция выполнена из микаленты. Катушка пропитана в лаке КО-916К.

Добавочные полюса предназначены для устранения искрения при коммутации.

Устанавливают их между главными полюсами и крепят к станине болтами.

Полюс добавочный состоит из сердечника и катушки.

Катушка добавочного полюса намотана из медной ленты сечением 3,0 х 25 плашмя.

Междувитковая изоляция выполнена из бумаги асбестовой, пропитанной в лаке КО-916К.

Катушка пропитана в лаке КО-916К.

Катушки добавочных полюсов соединяются последовательно между собой и с

обмоткой якоря и питаются током якоря.

В корпус двигателя установлены два подшипниковых щита с подшипниками качения,

в которых вращается якорь.

Подшипниковые щиты выполняют функцию звена, связывающего якорь с магнитной

системой определяют положение оси двигателя.

Сборка подшипникового щита со станиной осуществляется по принципу центрирую-

щего посадочного замка, а именно с помощью посадки центрирующего выступа внешнего

кольца щита на посадочную поверхность корпуса магнитной системы.

Соединение фиксируется крепежом.

Якорь состоит из вала сердечника обмотки с уравнительными соединениями

коллектора и вентилятора.

Вал якоря стальной. Свободный конец вала для посадки фланца имеет конусность

1:10.

Сердечник якоря шихтованный из электротехнической стали, спрессован на валу

нажимными шайбами из стального проката.

Обмотка якоря петлевая уложена в прямоугольные пазы сердечника и закреплена в

них изоляционными клиньями, лобовые части обмотки закреплены бандажами из

стеклобандажной ленты класса “F“.

Уравнительная обмотка предназначена для равномерного распределения тока между

параллельными ветвями и жесткого фиксирования напряжения между соседними

коллекторными пластинами.

Уравнительная обмотка уложена на обмоткодержатель под лобовыми частями

обмотки якоря выводные концы- в коллекторные пластины.

Коллектор предназначен для преобразования тока.

Коллектор стартер - генератора - арочного типа, изготовлен из медных профилей с

присадкой кадмия. Изоляционные прокладки из слюдопласта.



121



Комплект коллекторных пластин через изоляционные манжеты стянут конусами

фланца и корпуса коллекторного. Фланец поджат гайкой к корпусу коллекторному.

Внутренняя поверхность коллектора герметична.

Со стороны, противоположной коллектору, установлен центробежный вентилятор со

съемным рабочим колесом, служащий для обеспечения самовентиляции стартер-генератора.

Вход воздуха идет через окна в подшипниковом щите со стороны коллектора.

Выход воздуха из якоря осуществляется через окна в заднем подшипниковом щите из

магнитной системы через окна в корпусе. На выходных окнах корпуса установлены

защитные сетки.

Траверса состоит из кольца с бракетами с установленными на них щеткодержателя-

ми. Нажатие на щетки осуществляется пружинами, характеристики которых подобраны так,

чтобы регулировка давления до полного износа щетки не требовалось. Для удобства смены

щеток в щеткодержателях имеются устройства для фиксации пружины в поднятом

положении.

Режим работы.

Режим работы стартером- кратковременный, при этом:

время нормального пуска до 12 с;

число повторных попыток пуска- 3;

интервал между попытками -20-40 с;

перерыв между первой и второй трехкратной попытками пусков в режиме 1-5 мин, в

режиме 2-10 мин;

перерыв между второй и третьей трехкратной попытками пуска в режиме 1-10 мин: в

режиме 2-15 мин.

Общее количество одноразовых попыток пуска не более 10. Режим работы генерато-

ром продолжительный. Технические данные- см. раздел 2.

Подробное описание устройства и работы стартер - генератора

см.ИБЖК.527612.018РЭ.

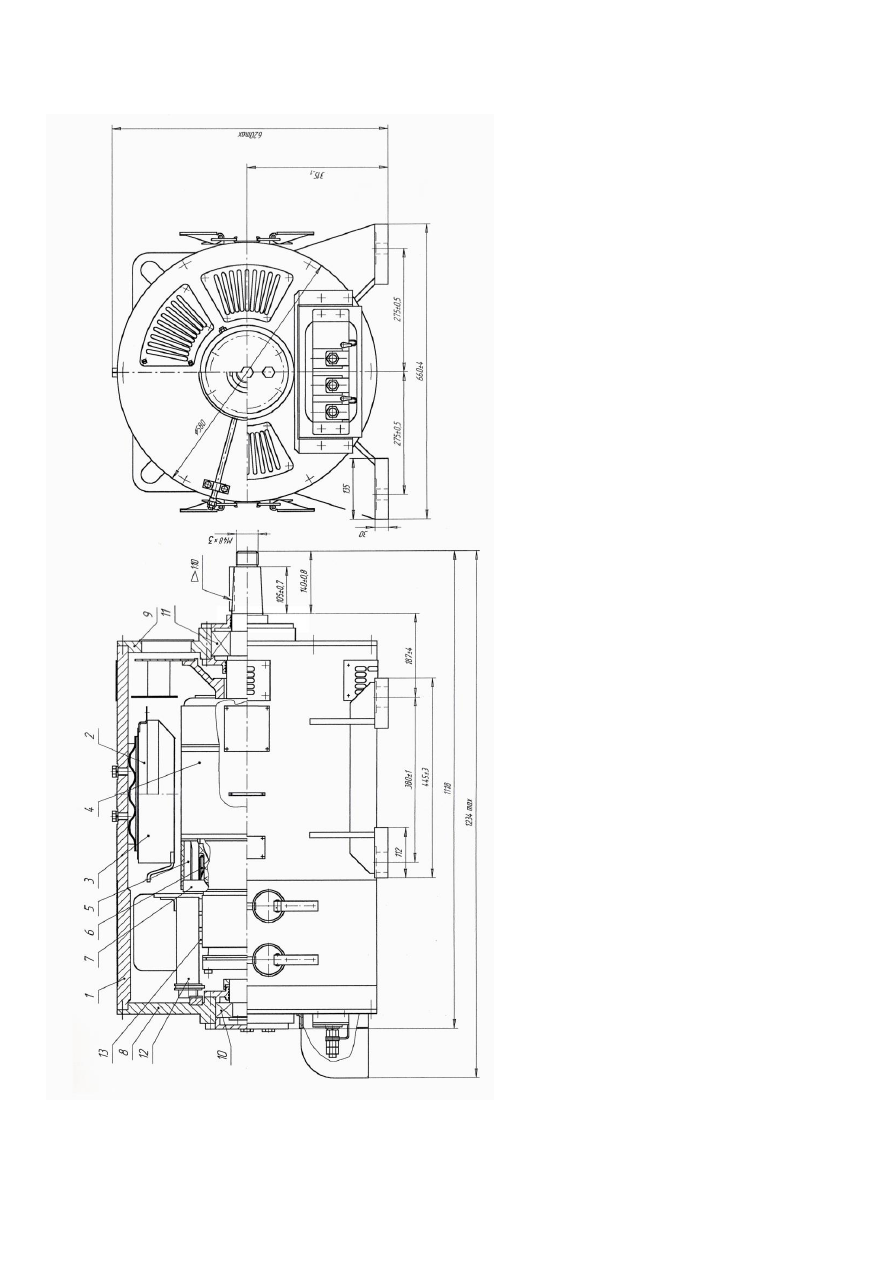

4.11.2.4.Двигатель компрессора ДПТ-25УХЛ2 (рис.50)

Двигатель представляет собой электрическую машину постоянного тока,

последовательного возбуждения, с самовентиляцией, исполнение двигателя защищенное.

Двигатель предназначен для привода компрессора тепловоза. Двигатель состоит из

следующих основных частей:

-магнитной системы, состоящей из станины 1, главных 2 и добавочных 3 полюсов;

-якоря, состоящего из сердечника якоря 4, обмотки якоря 5, коллектора 6,

вентилятора 7;

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

122

122



-подшипниковых щитов 8, 9 с подшипниками качения 10;

-траверсы 11 с бракетами и щеткодержателями.

Вентиляция, охлаждение двигателя осуществляется встроенным вентилятором.

Охлаждающий воздух забирается через сетки, установленные на окнах станины со стороны

свободного конца вала и проходит параллельными потоками между полюсами магнитной

системы, в зазоре между полюсами и поверхностью якоря, через вентиляционные каналы

сердечника якоря и внутреннею часть коллекторной втулки, и выбрасывается наружу через

сетки, установленные на окнах станины со стороны коллектора.

Магнитная система состоит из станины и расположенных на ней главных и

добавочных полюсов.

Главные полюса предназначены для создания основного магнитного потока в маши-

не, который поступает через зазор в якорь, разветвляется в сердечнике якоря, подходит к

соседним полюсам и замыкается через корпус.

Корпус двигателя, являющийся одновременно магнитопроводом, выполняется

сварным из низкоуглеродистой низколегированной стали 09Г2С.

Полюс состоит из сердечника и катушек, расклиненных распорками из стеклотексто-

лита. Полюса крепятся к станине болтами. Сердечник полюса нашихтован из штампованных

листов, стянутых заклепками.

Катушки параллельного возбуждения намотаны из круглого провода ПСДК-Л 1,7 мм

с корпусной изоляцией из микаленты ЛФК-ТТ 0,13 мм, соединены последовательно между

собой и параллельно с обмоткой якоря.

Катушки последовательного возбуждения намотаны из проволоки ПММ 2,1 х 18 мм с

витковой изоляцией из стекломиканита ГФК-ТТ 0,3 мм и корпусной изоляцией из микален-

ты ЛФК-ТТ 0,13 мм и ленты стеклянной ЛЭС 0,1 мм соединены последовательно между

собой и с обмоткой якоря и питаются током якоря.

Добавочные полюса предназначены для устранения искрения при коммутации.

Устанавливают их между главными полюсами и крепят к станине болтами. Полюс добавоч-

ный состоит из сердечника и катушки, расклиненной распорками из стеклотекстолита и

прессматериала ДСВ-4-11.

Катушка намотана из проволоки ПММ 2,1 х 18 мм на ребро с витковой изоляцией из

стекломиканита ГФК-ТТ 0,3 и корпусной изоляцией трех крайних витков из микаленты ЛФК-

ТТ 0,13 мм и стеклянной ленты ЛЭС 0,1 мм.

Соединения катушек добавочных полюсов и катушек последовательного возбуждения

главных полюсов, а также выводы выполнены проводом РКГМ 35,0 мм

2

 или 50 мм

2

 , а сое-

динения катушек паральлельного возбуждения главных полюсов - проводом РКГМ 2,5 мм

2

.



123







1

-



ст

ан

ин

а, 2

-

полю

с глав

ный

, 3

-

полю

с добав

оч

ный

, 4

-

се

рде

чн

ик

 як

ор

я,

 5

-

обмотк

а як

оря, 6

-

коллект

ор,



7

-

ве

нт

илят

ор, 8,9

-п

од

ши

пн

ик

овы

е щи

ты, 10

-

подши

пн

ик

и

ка

че

ни

я, 1

1-

 т

ра

ве

рс

а





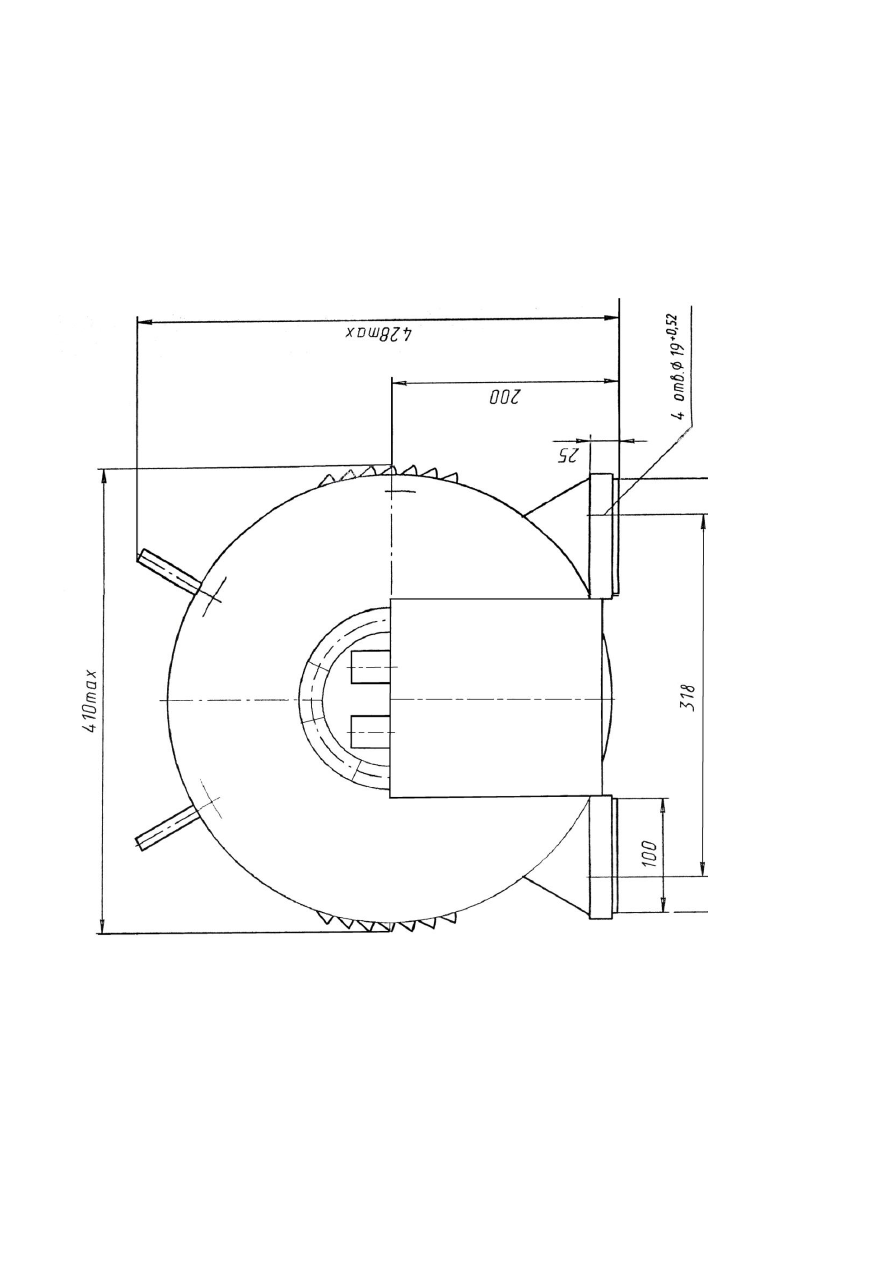

Ри

су

но

к

50

 -

 Дв

игат

ель

 по

ст

оя

нн

ог

о т

ок

а ДП

Т

 2

5(

37

) У

Х

Л2



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

124

124



С целью передачи напряжения на вращающийся якорь в двигателе установлена тра-

верса, которая состоит из кольца и четырех бракетов с установленными на них щеткодержа-

телями. Усилие на щетку передается посредством пружины через шток и фарфоровый изоля-

тор. Вторым концом пружина упирается на откидной упор, который позволяет поднять

пружину.

В корпус двигателя запрессованы два подшипниковых щита с роликовыми подшип-

никами качения, в которых вращается якорь. Подшипниковые щиты выполняют функцию

звена, связывающего якорь с магнитной системой, определяют положение оси двигателя.

Сборка подшипникового щита со станиной осуществляется по принципу центрирующего по-

садочного замка, а именно с помощью посадки центрирующего выступа внешнего кольца

щита на посадочную поверхность корпуса магнитной системы.

Соединение фиксируется крепежом.

Подшипниковые щиты оборудованы камерами для сброса отработанной смазки,

которые закрыты крышками. Смазка подшипников -ЖРО или ЖРО-М.

Якорь двигателя предназначен для преобразования электрической энергии, поступаю-

щей из сети на его обмотку, в механическую энергию, передаваемую через вал компрессору

тепловоза. Якорь состоит из вала, кольца упорного, сердечника, обмотки, коллектора, венти-

лятора. Вал якоря изготовлен из круга сталь 30ХМА. Свободный конец вала для соединения

с компрессором посредством муфты имеет конусность 1:10.

Сердечник якоря, шихтованный из электротехнической стали, спрессован сварными

пакетами и фланцами из стальной отливки. Обмотка якоря волновая, уложена в прямоуголь-

ные пазы сердечника и закреплена стеклобандажной лентой в лобовой и пазовой части.

Коллектор предназначен для преобразования тока, арочного типа изготовлен из

медных профилей с присадкой кадмия. Изоляционные прокладки - из слюдопласта.

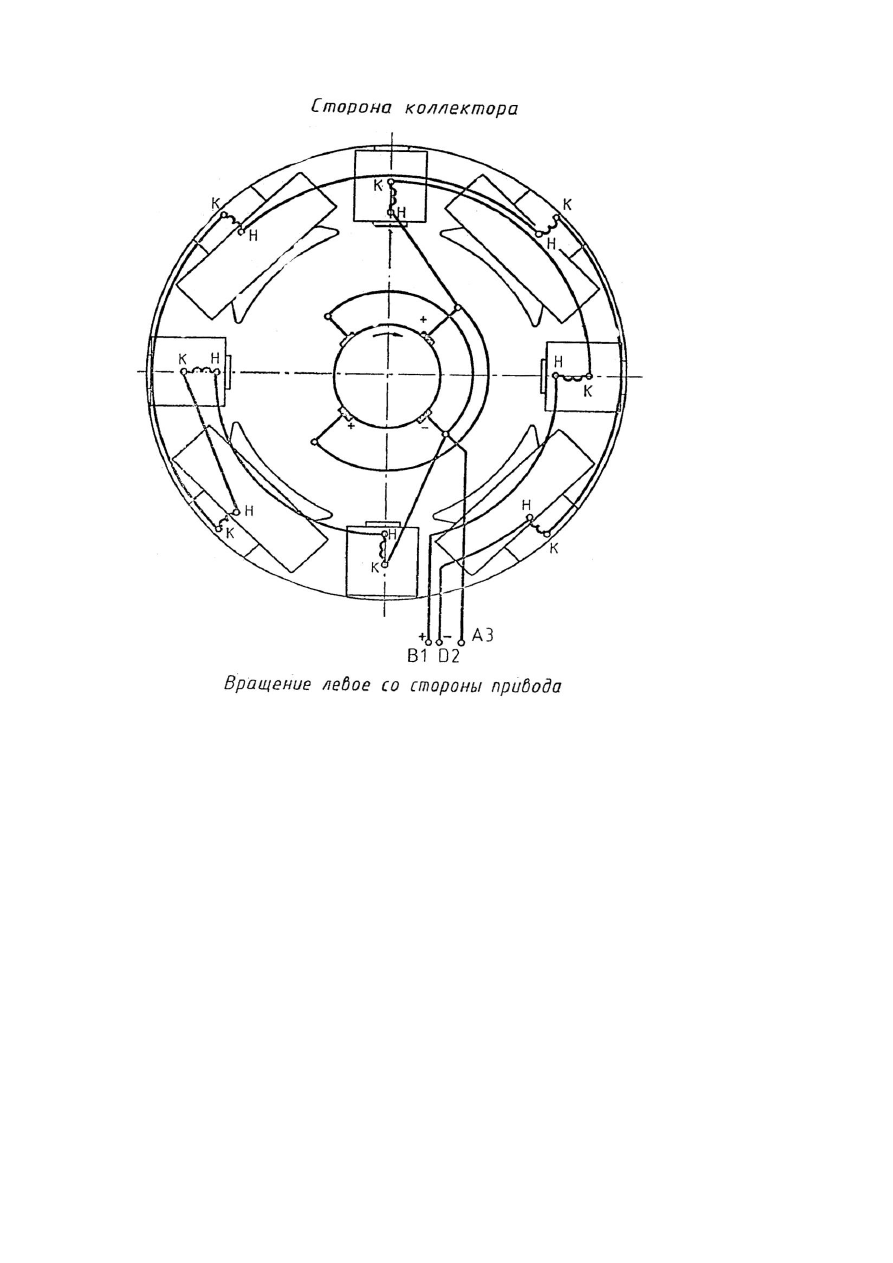

Схема электрическая соединений обмоток двигателя приведена на рис. 51,

технические данные - см. раздел 2.

Подробное описание устройства и работы двигателя см.ИБЖК.527532.015РЭ.

4.11.2.5.Электродвигатель типа 4ПНЖ-200МА УХЛ2 ( рис.52 ).

Электродвигатель предназначен для привода вентилятора обдува тормозных

резисторов на тепловозе. Двигатель состоит из следующих основных частей:
