КОМПАС-SHAFT 2D. Библиотека КОМПАС-SHAFT 3D. Библиотека канавок для КОМПАС-3D. Руководство - часть 3
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Шлицы треугольные
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шлицы. Откроется до!
полнительное меню с различными типами шлицев. Щелчком мыши укажите тип Шлицы

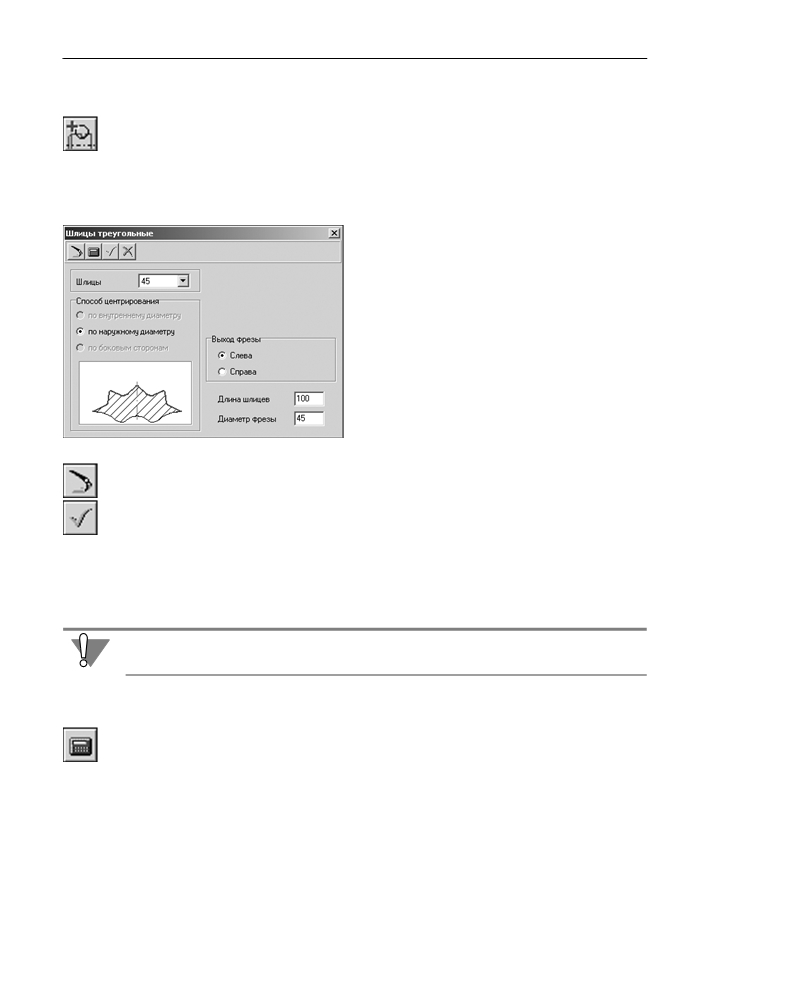

треугольные. На экране появится окно, предназначенное для ввода параметров шлицев
(рис. 4.20).
1. Задайте требуемые характеристики. Порядок
ввода данных аналогичен порядку определе!
ния параметров прямобочных шлицев (см.
раздел
«Шлицы прямобочные» на с. 46).
Исключение - не нужно указывать серию
шлицев.
Рис. 4.20.
2. Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
3. После ввода параметров нажмите на панели инструментов кнопку OK.
Расчет шлицевого соединения
Вы можете рассчитать на прочность и износостойкость шлицы, которые являются эле!
ментом модели КОМПАС SHAFT 2D. Расчет выполняется посредством специализирован!
ного модуля, являющегося частью системы КОМПАС SHAFT 2D.
Расчету подлежат только шлицы, передающие крутящий момент от элемента механичес!
кой передачи.
По результатам расчета формируется отчет в формате FastReport. Готовый отчет может
быть распечатан, отредактирован, сохранен в файле формата frf.
Вы можете вызвать модуль расчета шлицевого соединения из окон, в которых задаются
параметры шлицев, при помощи кнопки с изображением калькулятора.

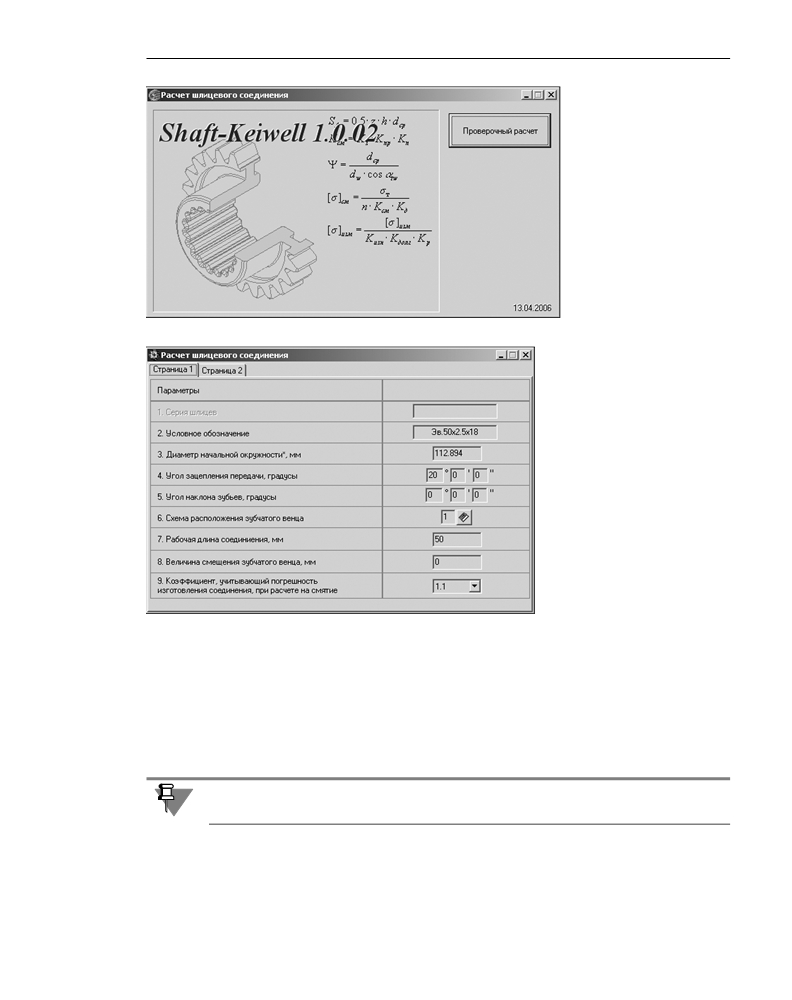

После загрузки модуля на экране появится окно Расчет шлицевого соединения
(рис. 4.21).
Чтобы приступить к вводу исходных данных, нажмите кнопку Проверочный расчет.
48
Глава 4. Построение внешнего контура
Раскроется окно, предна!
значенное для ввода дан!
ных (рис. 4.22). Оно со!
держит две вкладки -
Страница 1 и Страни
ца 2.
Рис. 4.21.
На вкладке Страница 1 для
рассматриваемых шлицев по!
казаны:
▼ Серия
(для прямобочных
шлицев);
▼ Условное обозначение;
▼ Рабочая длина шлицевого
соединения.
Эти данные считываются из
списка параметров модели
КОМПАС SHAFT 2D.
Рис. 4.22.
1. Если элемент механической передачи, нагружающий шлицы, сделан заодно с валом, в
списке параметров для расчета будут указаны характеристики зубчатого зацепления:
▼ Диаметр начальной окружности;
▼ Угол зацепления;
▼ Угол наклона зубьев.
Если эти параметры отсутствуют, введите их вручную.
При расчете шлицев берется нагрузка от зубчатого колеса с внешними зубьями, распо!
ложенного ближе к правому краю модели КОМПАС SHAFT 2D.

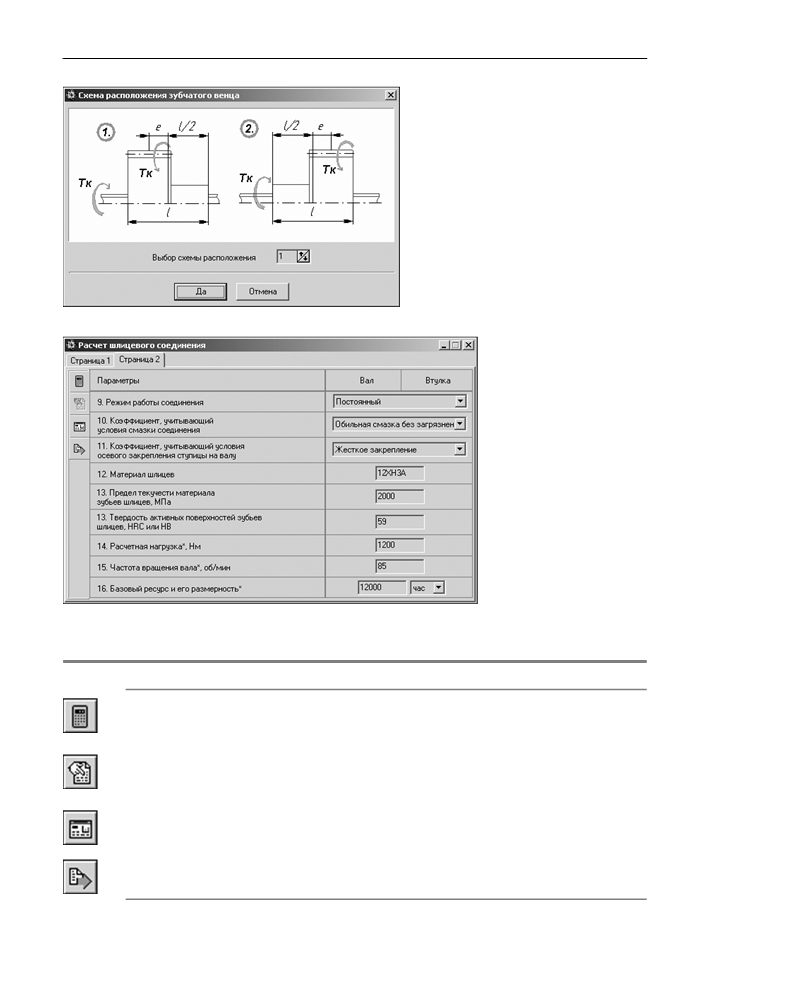

2. Выберите схему расположения зубчатого венца. Для этого нажмите кнопку с изображе!
нием книги, введите в открывшемся окне номер нужного варианта (рис. 4.23) и нажмите
кнопку Да.
49
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
3. Введите Величину смещения зубча
того венца. На схеме эта величина
обозначена буквой e.
4. Задайте Коэффициент, учитываю
щий погрешность изготовления
соединения - выберите его из
предлагаемого списка.
5. Для продолжения ввода данных и
расчета раскройте вкладку Стра
ница 2 (рис. 4.24).
Рис. 4.23.
Панель
инструментов,
расположенная в левой
части вкладки, содержит
кнопки вызова команд уп!
равления
расчетом
(табл. 4.1).
Рис. 4.24.
Табл. 4.1. Команды управления расчетом шлицев
Команда
Назначение команды
Расчет
Запуск проверочного расчета шлицев с указанными параметрами.
Просмотр
Вывод на экран результатов расчета в виде отчета, выполненного в
результатов
FastReport. Из окна отчета возможен вывод результатов на
расчета
принтер.
Возврат
в главное окно Переход к стартовому окну модуля.
Закончить
Завершение работы модуля расчета шлицев.
расчеты
50
Глава 4. Построение внешнего контура
6.
Выберите из предлагаемых списков:
▼ Режим работы соединения;
▼ Коэффициент, учитывающий условия смазки соединения;
▼ Коэффициент, учитывающий условия осевого закрепления ступицы зубчатого колеса на
валу.
7.
Марка материала, из которого изготовлены шлицы, и его характеристики считываются
из списка параметров модели КОМПАС SHAFT 2D. Если данные параметры отсутствуют,
введите их вручную.
8.
Введите при помощи клавиатуры:
▼ величину Расчетной нагрузки на шлицы;
▼ Частоту вращения вала;
▼ Базовый ресурс работы соединения.
Базовый ресурс можно вводить в часах или в циклах. Укажите единицу измерения, вы!
брав ее из списка.
9.
После ввода данных нажмите на панели инструментов кнопку Расчет.
При отсутствии значения какой!либо запрашиваемой величины расчет выполняться не
будет. В этом случае потребуется ввести недостающие данные и вновь запустить расчет.
Если введенных данных достаточно для расчета, на экране появится окно Отчет. Оно
предназначено для просмотра и редактирования отчета, сформированного в результате
расчета шлицевого соединения.
Управление отчетом осуществляется при помощи кнопок, вынесенных на панель инстру!
ментов окна Отчет (табл. 4.2).
Табл. 4.2. Команды управления отчетом
Команда
Назначение и описание команды
Редактировать
Переход в режим редактирования отчета.
отчет
После выбора этой кнопки или двойного щелчка мышью в поле
отчета текущая страница готового отчета будет открыта в
FastReport.
Используя общие правила работы с Дизайнером отчетов,
внесите изменения в документ.
Сохранить
Сохранение готового отчета в файле формата frp (FastReport).
отчет
Нажмите кнопку Сохранить. Откроется окно стандартного
диалога Windows. В этом окне выберите формат, укажите имя
файла и нажмите кнопку Сохранить.
Открыть
Открытие файла формата frp, содержащего отчет FastReport.
отчет
Нажмите кнопку Открыть. На экране появится окно
стандартного диалога Windows. Укажите файл с отчетом и
нажмите кнопку Открыть.
Печать
Вывод готового отчета на печать.
51
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Табл. 4.2. Команды управления отчетом
Команда
Назначение и описание команды
Страница
Отображение страницы отчета во всю высоту окна просмотра.
целиком
По ширине
Отображение страницы отчета во всю ширину окна просмотра.
страницы
Страница 100%
Отображение страницы отчета в окне просмотра в масштабе
1:1.
Перейти к первой
Переход к первой странице отчета.
странице
Перейти к преды
Переход к предыдущей странице отчета.
дущей странице
Перейти к следую
Переход к следующей странице отчета.
щей странице
Перейти к послед
Переход к последней странице отчета.
ней странице
Масштаб
Ввод масштаба отображения отчета.
Масштаб можно ввести при помощи клавиатуры или выбрать из
предлагаемого списка.
4.1.4. Шпоночные пазы
На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D могут быть
построены шпоночные пазы следующих типов:
▼ Под призматическую шпонку;
▼ Под призматическую высокую шпонку;
▼ Под сегментную шпонку (передача крутящего момента);
▼ Под сегментную шпонку (фиксация элементов).

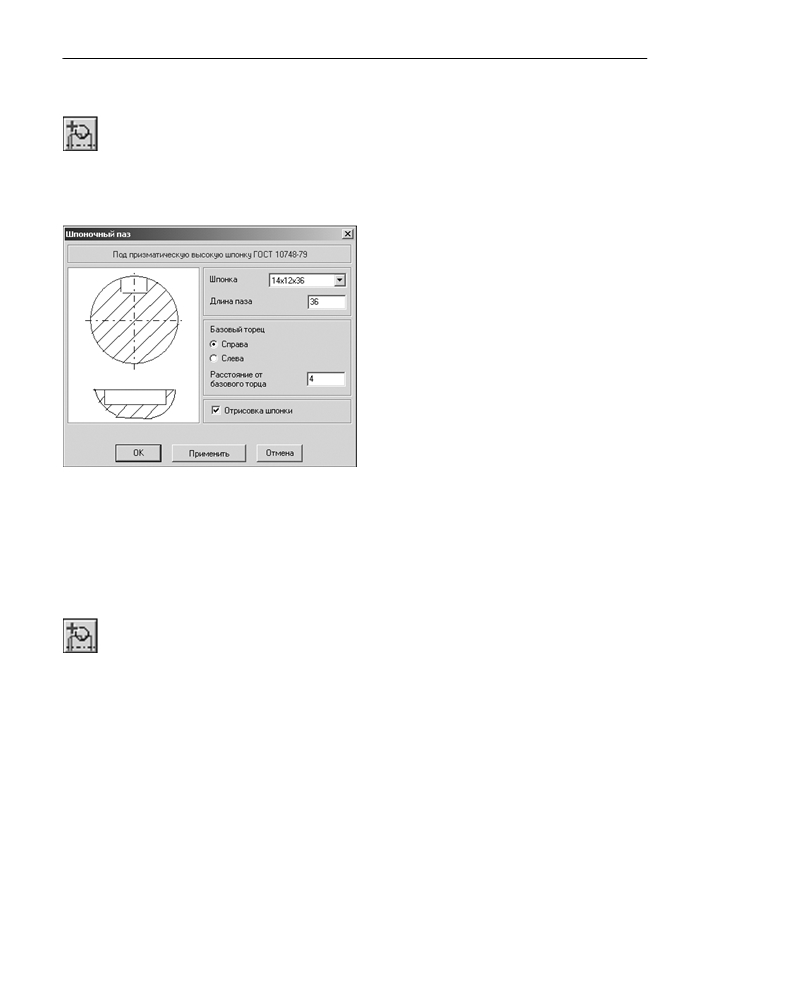

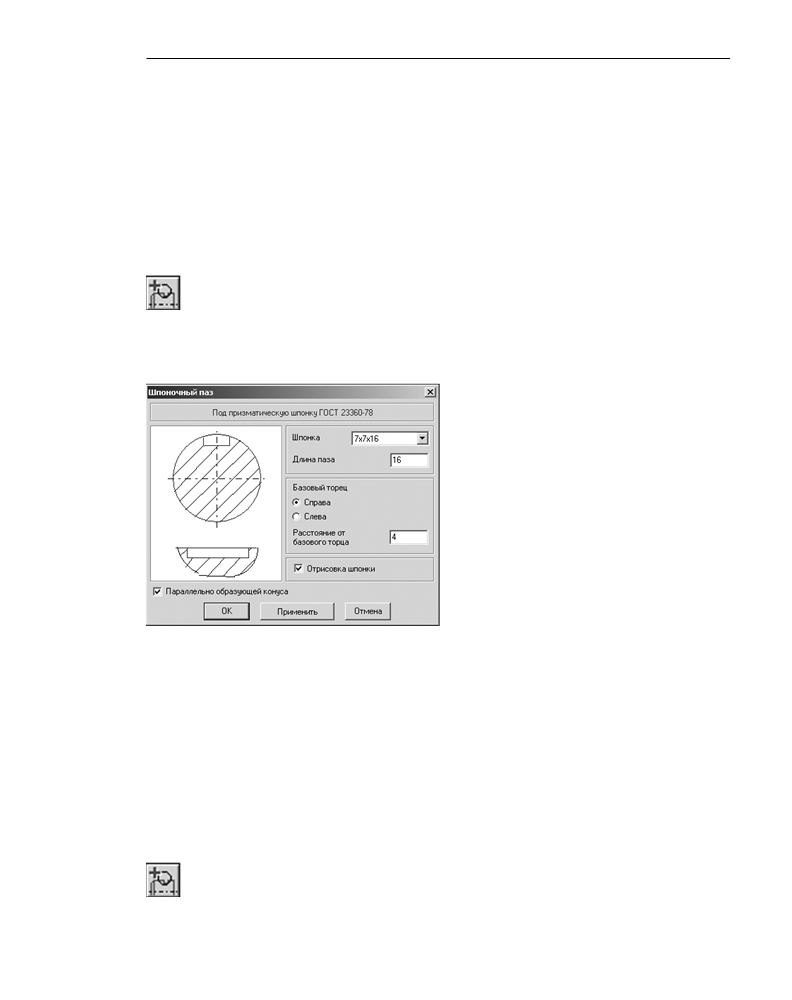

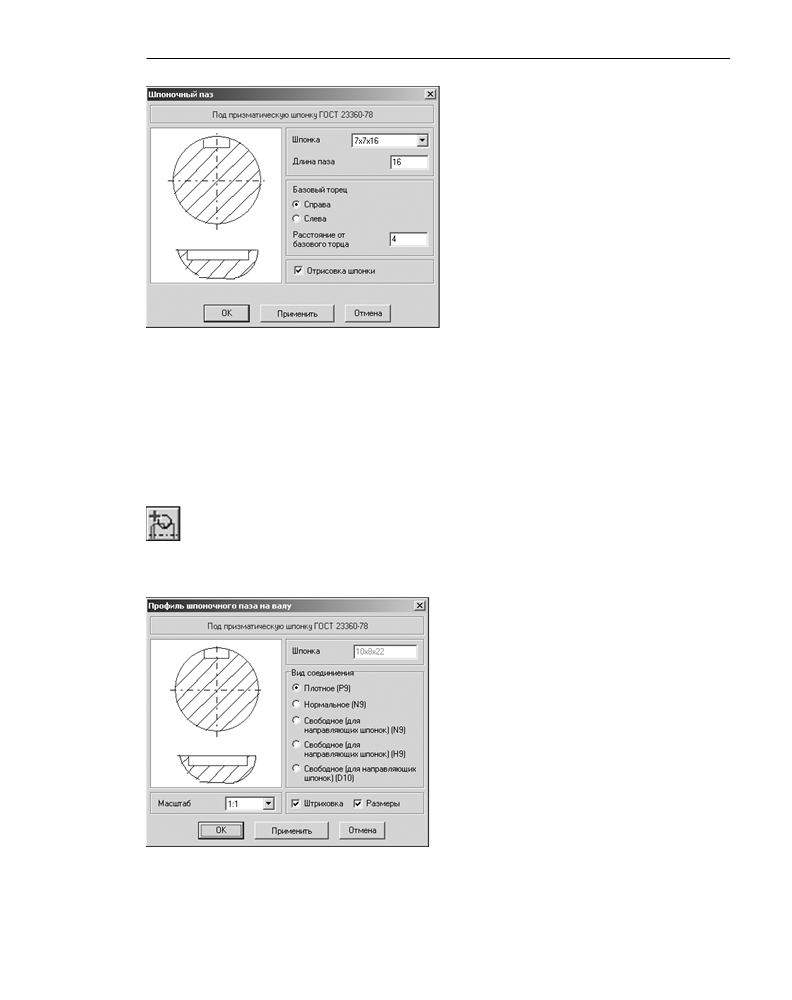

Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под призматическую шпонку ГОСТ 23360 78. На экране появится окно, пред!
назначенное для ввода параметров шпонки и шпоночного паза (рис. 4.25).
52
Глава 4. Построение внешнего контура
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рая подобрана, исходя из диаметра актив!
ной ступени модели. Вы можете выбрать
другую шпонку из предлагаемого списка.
2.
Введите значение в поле Длина паза.
3.
Определите торец ступени, относительно
которого будет базироваться шпонка.
4.
Задайте расстояние от базового торца до
шпоночного паза.
5.
Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
Рис. 4.25.
6.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7.
Нажмите кнопку OK.
Для шпоночного паза под призматическую шпонку можно построить дополнительный
элемент Профиль шпоночного паза.
Профиль шпоночного паза под призматическую шпонку
Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент
Шпоночный паз под призматическую шпонку и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внешнего контура. В раскрывшемся
меню выберите строку Профиль шпоночного паза и щелкните мышью. На экране по!
явится окно Профиль шпоночного паза на валу (рис. 4.26).
1. Укажите Вид соединения - выберите нужный
вариант в группе Вид соединения.
2. Выберите из предлагаемого стандартного ря!
да Масштаб изображения профиля шпоноч!
ного паза на чертеже.
3. Включите опции Штриховка и Размеры,
чтобы показать эти атрибуты на изображении
профиля.
4. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Рис. 4.26.
53
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D

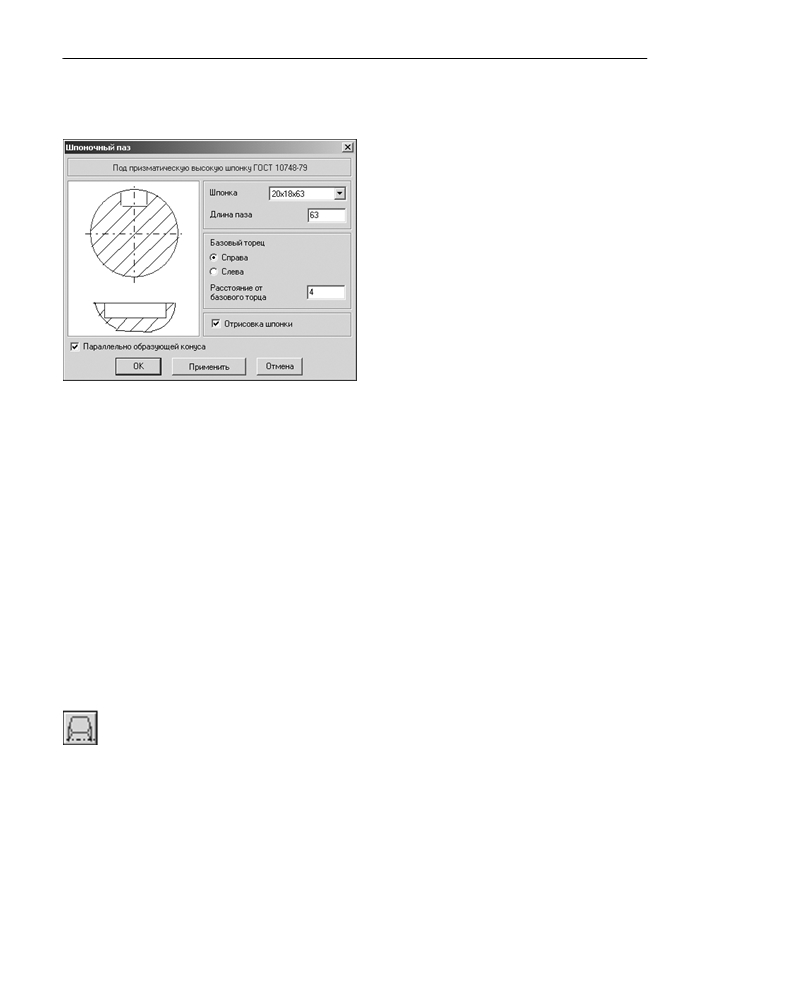

Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под призматическую высокую шпонку ГОСТ 10748 79. На экране появится ок!
но, предназначенное для ввода параметров шпонки и шпоночного паза (рис. 4.27).
1.
Задайте требуемые характеристики. Поря!
док ввода данных аналогичен порядку оп!
ределения параметров шпоночного паза
под призматическую шпонку (см. раздел
«Шпоночный паз под призматическую
шпонку» на с. 52).
2.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3.
Нажмите кнопку OK.
Рис. 4.27.
Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно!
го паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под при!
зматическую шпонку» на с. 53).

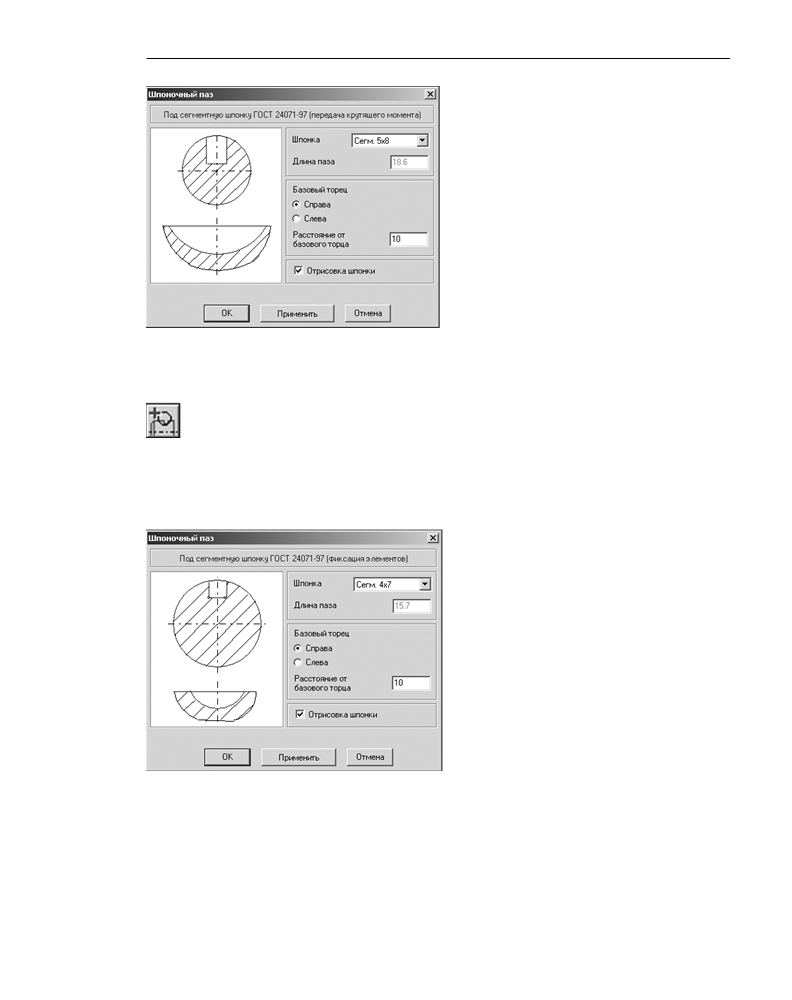

Шпоночный паз под сегментную шпонку (передача крутящего момента)
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под сегментную шпонку ГОСТ 24071 97 (передача крутящего момента). На
экране появится окно, предназначенное для ввода параметров шпонки и шпоночного па!
за (рис. 4.28).
1. Задайте требуемые характеристики. Порядок их ввода аналогичен порядку определения
параметров шпоночного паза под призматическую шпонку (см. раздел «Шпоночный паз
под призматическую шпонку» на с. 52). Исключение - не нужно указывать длину паза.
54
Глава 4. Построение внешнего контура
2.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3.
Нажмите кнопку OK.
Для шпоночного паза под сегментную шпонку
можно построить дополнительный элемент
Профиль шпоночного паза. Это делается
так же, как для шпоночного паза под призма!
тическую шпонку (см. раздел «Профиль шпо!
ночного паза под призматическую шпонку» на
с. 53).
Рис. 4.28.
Шпоночный паз под сегментную шпонку (фиксация элементов)
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под сегментную шпонку ГОСТ 24071 97 (фиксация элементов). На экране по!
явится окно, предназначенное для ввода параметров шпонки и шпоночного паза
(рис. 4.29).
1. Задайте требуемые характеристики. Поря!
док их ввода аналогичен порядку опреде!
ления параметров шпоночного паза под
призматическую шпонку
(см. раздел
«Шпоночный паз под призматическую
шпонку» на с. 52). Исключение - не нужно
указывать длину паза.
2. Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3. Нажмите кнопку OK.
Рис. 4.29.
Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент Профиль шпоночного паза. Это делается так же, как для шпоночного паза под
призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 53).
55
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
4.1.5.
Подшипники
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду Подшипники. Из раскрывшего списка вновь выберите строку Подшипники. На
экране появится одноименное команде окно. Оно содержит две вкладки:
▼ Выбор типа подшипника;
▼ Выбор подшипника.

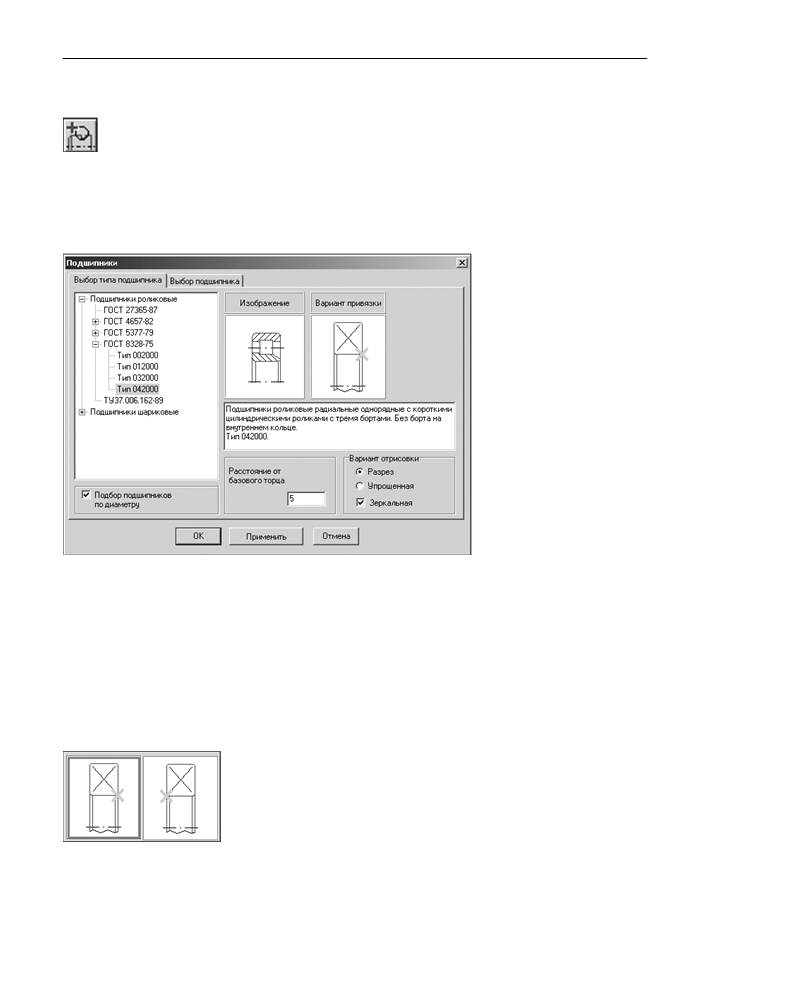

В левой части вкладки Вы
бор типа подшипника
(рис. 4.30) находится спи!
сок подшипников, имею!
щихся в базе данных систе!
мы. Он оформлен в виде
классификатора. Разделы
классификатора с непус!
тым составом имеют слева
от обозначения значки «+»
или «!». Знак «!» означает,
что категории, располо!
женные ниже со смещени!
ем вправо, входят в этот
раздел. Знак «+» показыва!
ет, что состав раздела
скрыт, и для того чтобы его
увидеть, необходимо щел!
Рис. 4.30.
кнуть мышью на знаке «+».
Например, раздел классификатора подшипников Подшипники роликовые включает в
себя ряд стандартов, каждый из которых содержит несколько типов подшипников.
1. Укажите в классификаторе ГОСТ и тип подшипника. В области Изображение появится
соответствующая иллюстрация. Ниже будет приведено наименование подшипника.
2. В области Вариант привязки выберите способ привязки подшипника к валу. Для этого
щелкните по слайду правой (или два раза левой) клавишей мыши. На экране появится
развернутое меню вариантов привязки (рис. 4.31). Перемещая курсор, выберите нужный
вид и щелкните по нему мышью.
3. Вы можете подобрать для модели подшипники с внутренним диа!
метром, превышающим диаметр активной ступени. Для этого от!
ключите опцию Подбор подшипников по диаметру.
4. Задайте Расстояние от базового торца ступени до точки привязки
подшипника.
Рис. 4.31.
5. Определите способ отрисовки подшипника на чертеже. Для этого
выберите один из вариантов в группе Вариант отрисовки.
56
Глава 4. Построение внешнего контура
6.
Включите опцию Зеркальная, чтобы получить зеркальное изображение подшипника.
При включении или выключении этой опции происходит смена иллюстрации в области
Изображение.
7.

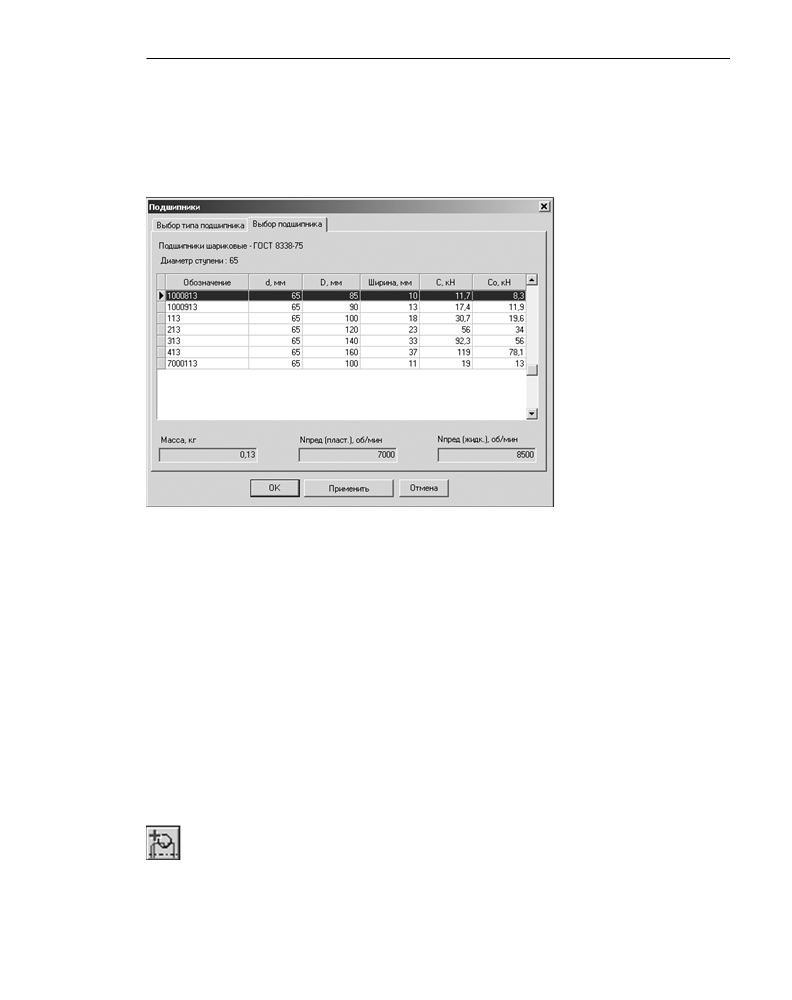

Чтобы выбрать конкретный подшипник указанного типа, раскройте вкладку Выбор
подшипника (рис. 4.32) и укажите подшипник, который должен быть установлен на ак!
тивную ступень модели.
В верхней части вкладки
показано
наименование
стандарта, из которого бу!
дет выбран подшипник, и
диаметр активной ступени
модели.
Для каждого подшипника
приводятся:
▼ обозначение;
▼ внутренний диаметр d;
▼ наружный диаметр D;
▼ ширина;
▼ динамическая грузопо!
дъемность С;
▼ статическая грузоподъ!
емность Со.
Рис. 4.32.
В нижней части вкладки для указанного подшипника отображается справочная инфор!
мация о его массе, предельных оборотах при использовании пластического смазочного
материала Nпред (пласт.) и о предельных оборотах при использовании жидкого смазоч!
ного материала Nпред (жидк.).
8. Нажмите кнопку Применить, чтобы, не закрывая окно ввода параметров, увидеть, как
будет расположен подшипник.
9. Нажмите кнопку OK.
4.1.6.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D вы можете построить кольцевые пазы двух типов:
▼ Тип 1;
▼ Тип 2.

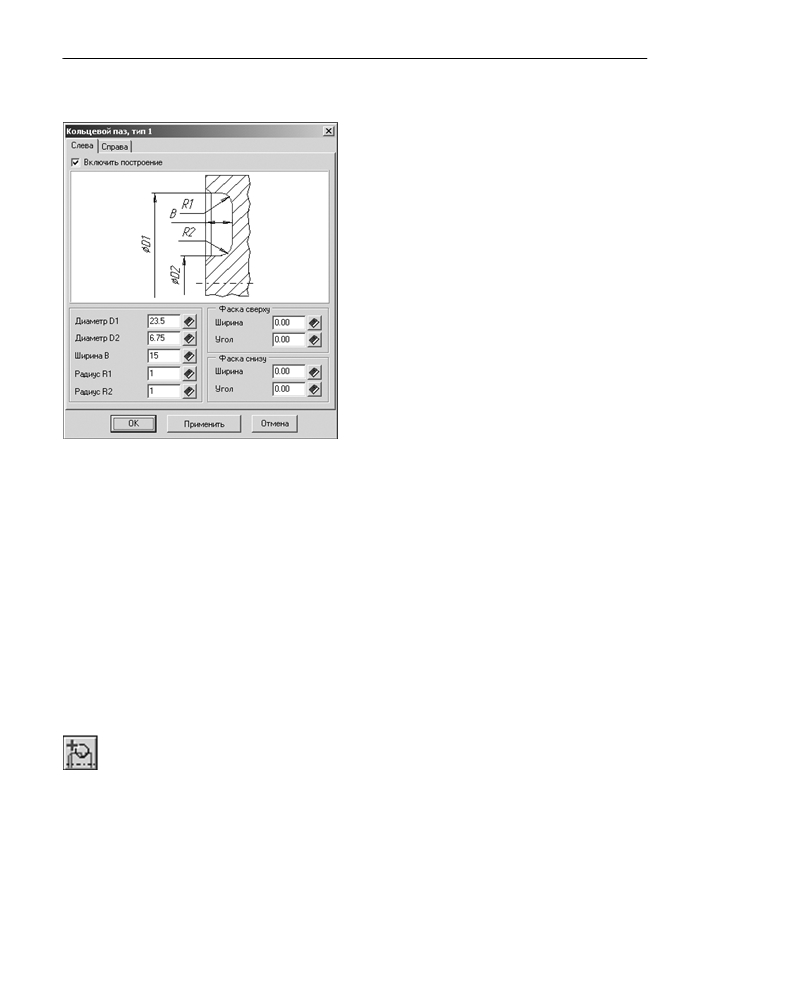

Кольцевой паз. Тип 1
Выделите в дереве ступеней и элементов ту ступень, на которой должен быть построен
кольцевой паз. Нажмите кнопку Дополнительные элементы ступеней, расположен!
ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду Кольцевые пазы. Откроется дополнительное меню с различными типами
57
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
кольцевых пазов. Щелчком мыши укажите последовательно строки Кольцевой паз -
Тип 1. На экране появится окно Кольцевой паз, тип 1 (рис. 4.33).
1.
На вкладках Слева и Справа задайте пара!
метры, необходимые для построения пазов.
При вводе значений пользуйтесь приемами,
описанными в разделе 3.5 на с. 32. Система
предложит вам размеры паза, автоматически
подобранные к диаметру активной ступени.
Эти значения можно скорректировать.
2.
Вы можете построить симметричные пазы с
левой и правой стороны ступени. Чтобы за!
дать одинаковые значения параметров пазов,
подведите курсор к области ввода значения
диаметра, ширины или радиуса и щелкните
правой клавишей мыши. В открывшемся ме!
ню выберите нужную строку:
▼ Так же, как слева - в текущее поле будет зане!
сено такое же значение, какое установлено
для противоположного паза;
Рис. 4.33.
▼ Все размеры как слева - во все поля (кроме параметров фасок) будут занесены такие же
значения, какие установлены для противоположного паза;
▼ Снять с чертежа - в текущее поле будет занесено значение диаметра, который вы смо!
жете указать на чертеже, выбрав точку, принадлежащую этому диаметру.
3.
Задайте параметры верхней и нижней фасок.
4.
Если вы не хотите, чтобы проектируемый кольцевой паз отображался на модели, выклю!
чите опцию Включить построение. В этом случае нельзя будет редактировать парамет!
ры паза.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не выходя из диа!
лога.
6.
Нажмите кнопку OK.

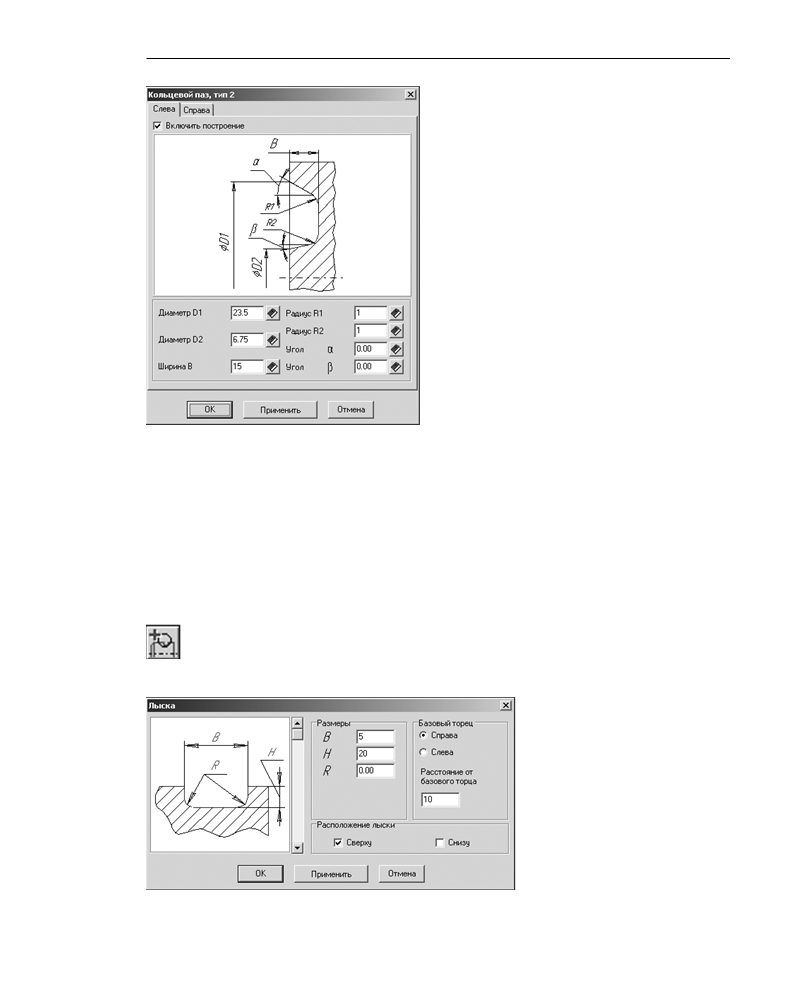

Кольцевой паз. Тип 2
Выделите в дереве ступеней и элементов ту ступень, на которой должен быть построен
кольцевой паз. Нажмите кнопку Дополнительные элементы ступеней, расположен!
ную на инструментальной панели внешнего контура. В развернувшемся меню выберите
команду Кольцевые пазы. Откроется дополнительное меню с различными типами
кольцевых пазов. Щелчком мыши укажите последовательно строки Кольцевой паз -
Тип 2. На экране появится окно Кольцевой паз, тип 2 (рис. 4.34).
1.
На вкладках Слева и Справа задайте параметры, необходимые для построения пазов.
При вводе значений пользуйтесь приемами, описанными в разделе 3.5 на с. 32. Система
предложит вам значения параметров паза, автоматически подобранные к диаметру ак!
тивной ступени. Эти значения можно скорректировать.
58
Глава 4. Построение внешнего контура
2.
Вы можете построить симметричные пазы с
левой и правой стороны ступени. Чтобы за!
дать одинаковые значения параметров пазов,
подведите курсор к области ввода значения
диаметра, ширины или радиуса и щелкните
правой клавишей мыши. В открывшемся ме!
ню выберите нужную строку:
▼
Так же, как слева - в текущее поле будет зане!
сено такое же значение, какое установлено
для противоположного паза;
▼
Все размеры как слева - во все поля (кроме
параметров фасок) будут занесены такие же
значения, какие установлены для противопо!
ложного паза;
▼
Снять с чертежа - в текущее поле будет зане!
сено значение диаметра, который вы сможете
указать на чертеже, выбрав точку, принадле!
жащую этому диаметру.
Рис. 4.34.
3.
Задайте радиусы скругления ребер и углы наклона граней паза.
4.
Если вы не хотите, чтобы проектируемый паз отображался на модели, выключите опцию
Включить построение. В этом случае нельзя будет редактировать параметры паза.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не выходя из диа!
лога.
6.
Нажмите кнопку OK.
4.1.7.
Лыска
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду Лыска.
На экране появится окно, предна!
значенное для ввода параметров
лыски (рис. 4.35).
1. В левой области окна показан
вид лыски по умолчанию. Для
того чтобы выбрать другой вид,
щелкните по слайду правой
(или два раза левой) клавишей
мыши. На экране появится раз!
вернутое меню видов лысок
(рис. 4.36).
Рис. 4.35.
59
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Перемещая курсор, выберите нужный вид и щелкните по нему мы!
шью.
Вы можете выбрать вид лыски, пролистывая слайды в окне Лыска
с помощью линейки прокрутки.
Рис. 4.36.
2. Задайте Размеры лыски в соответствии с обозначениями параметров, приведенными на
слайде.
3. Определите торец ступени, относительно которого будет базироваться лыска.
4. Задайте расстояние от базового торца до лыски.
5. Укажите, в какой части конструируемой ступени будет находиться лыска - в верхней или
в нижней. Для этого включите одну из опций в группе Расположение лыски.
6. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7. Нажмите кнопку OK.
4.2.
Коническая ступень

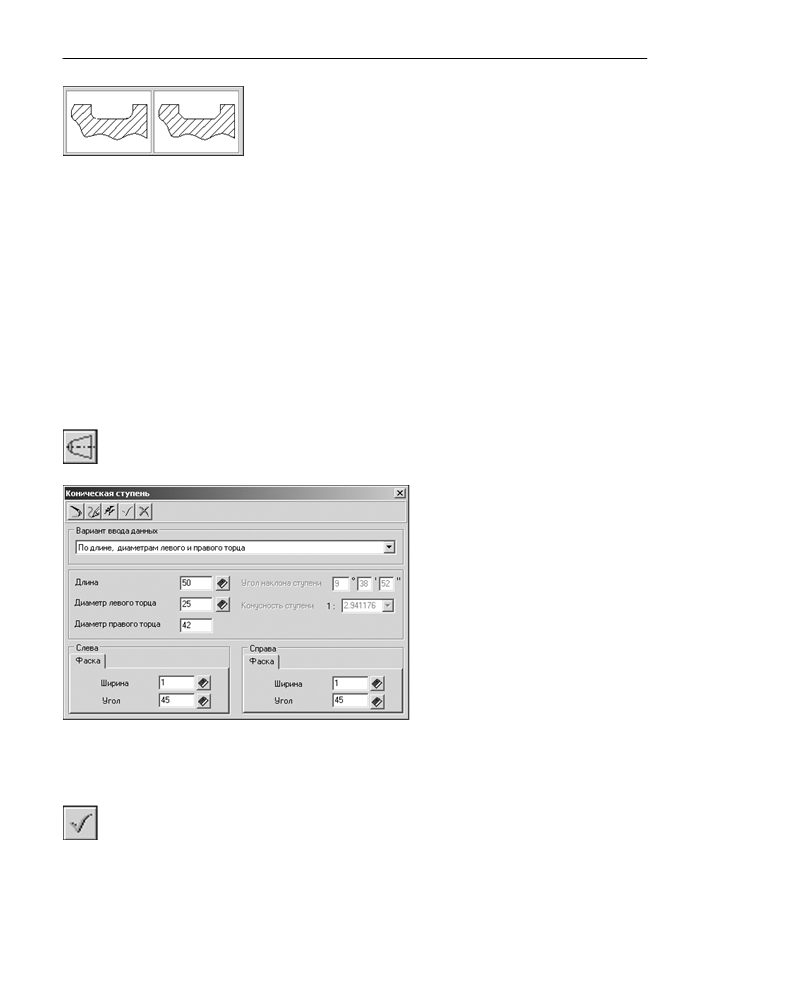

Чтобы построить коническую ступень модели, щелкните мышью кнопку Коническая
ступень, расположенную в меню Простые ступени инструментальной панели внешне!
го контура. На экране появится окно Коническая ступень (рис. 4.37).
В верхней части окна находится па!
нель инструментов. Она содержит
кнопки вызова команд управления
изображением проектируемой ступе!
ни (см. табл. 3.2 на стр. 34).
1. Выберите Вариант ввода данных
для построения ступени. В зависи!
мости от этого варианта станут до!
ступными те или иные поля ввода
параметров.
2. Введите значения параметров сту!
пени.
Рис. 4.37.
3. При необходимости с помощью групп команд Справа и Слева задайте для каждого кон!
ца ступени Ширину и Угол фаски.
При вводе значений пользуйтесь приемами, описанными в разделе 3.5 на с. 32.
4. Нажмите на панели инструментов кнопку OK.
На конической ступени внешнего контура можно построить следующие дополнительные
элементы:
▼ Кольцевые пазы;
▼ Шпоночные пазы.
60
Глава 4. Построение внешнего контура
Общий порядок построения дополнительных элементов описан в разделе 3.3 на с. 31.
4.2.1.
Шпоночные пазы
На конической ступени внешнего контура модели КОМПАС SHAFT 2D могут быть пост!
роены шпоночные пазы следующих типов:
▼ Под призматическую шпонку;
▼ Под призматическую высокую шпонку.
Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов коническую ступень внешнего контура и на!
жмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под призматическую шпонку ГОСТ 23360 78. На экране появится окно, пред!
назначенное для ввода параметров шпонки и шпоночного паза (рис. 4.38).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рая подобрана, исходя из диаметра актив!
ной ступени модели. Вы можете выбрать
другую шпонку из предлагаемого списка.
2.
Введите значение в поле Длина паза.
3.
Определите торец ступени, относительно
которого будет базироваться шпонка.
4.
Задайте расстояние от базового торца до
шпоночного паза.
5.
Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
6.
Если вы хотите расположить шпонку па!
Рис. 4.38.
раллельно оси ступени, выключите опцию
Параллельно образующей конуса.
7. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
8. Нажмите кнопку OK.
Для шпоночного паза под призматическую шпонку можно построить дополнительный
элемент Профиль шпоночного паза. Это делается так же, как для шпоночного паза
под призматическую шпонку на цилиндрической ступени (см. раздел «Профиль шпо!
ночного паза под призматическую шпонку» на с. 53).
Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и
нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От!
61
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип
паза Под призматическую высокую шпонку ГОСТ 10748 79. На экране появится ок!
но, предназначенное для ввода параметров шпонки и шпоночного паза (рис. 4.39).
1.
Задайте требуемые характеристики. Поря!
док ввода данных аналогичен порядку оп!
ределения параметров шпоночного паза
под призматическую шпонку (см. раздел
«Шпоночный паз под призматическую
шпонку» на с. 61).
2.
Нажмите кнопку Применить, чтобы уви!
деть результаты построения, не закрывая
окно ввода параметров.
3.
Нажмите кнопку OK.
Рис. 4.39.
Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно!
го паза под призматическую шпонку на цилиндрической ступени (см. раздел «Профиль
шпоночного паза под призматическую шпонку» на с. 53).
4.2.2. Кольцевые пазы
При помощи КОМПАС SHAFT 2D вы можете построить на конической ступени кольцевые
пазы следующих типов:
▼ Тип 1;
▼ Тип 2.
Порядок ввода параметров кольцевых пазов на конической и на цилиндрической ступе!
нях модели совпадают (см. раздел 4.1.6 на с. 57).
4.3.
Шестигранник

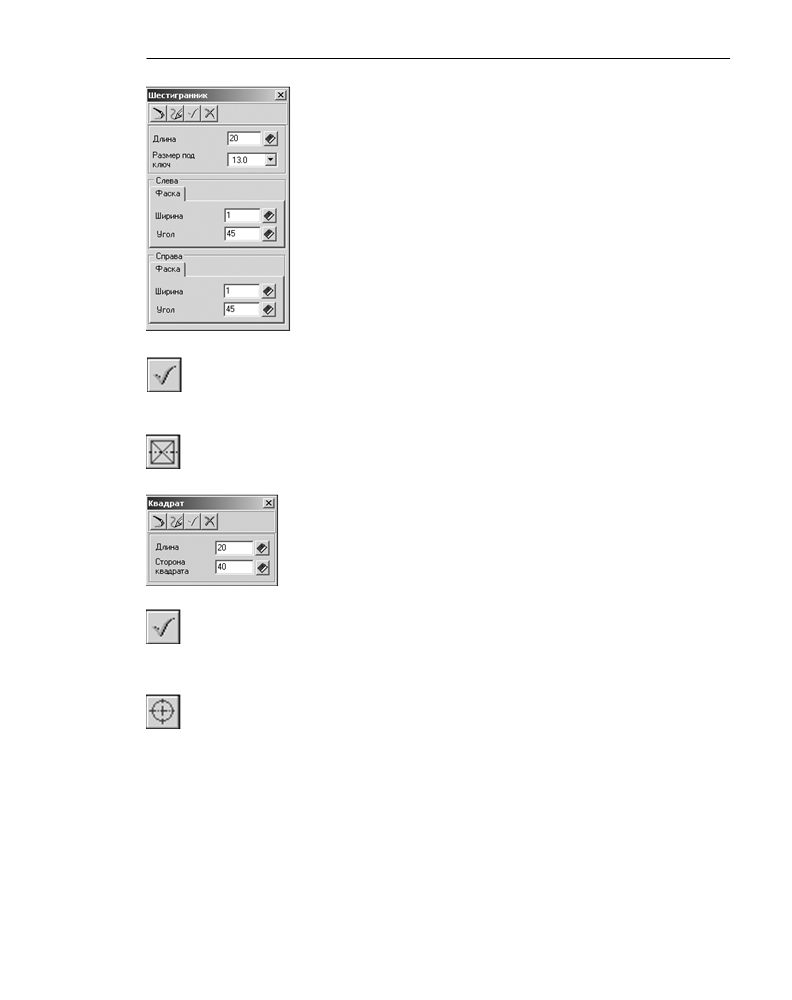

Чтобы построить шестигранную ступень внешнего контура, щелкните мышью по кнопке
Шестигранник, расположенной в меню Простые ступени инструментальной панели
внешнего контура. На экране появится окно Шестигранник (рис. 4.40).
62
Глава 4. Построение внешнего контура
В верхней части окна находится панель инструментов. Она содержит
кнопки вызова команд управления изображением проектируемой ступе!
ни (см. табл. 3.2 на стр. 34).
1.
Введите значения Длины ступени и Размера под ключ.
2.
При необходимости с помощью групп команд Справа и Слева за!
дайте для каждого конца ступени Ширину и Угол фаски.
При вводе значений пользуйтесь приемами, описанными в разделе 3.5
на с. 32.
Рис. 4.40.
3.
После ввода параметров нажмите на панели инструментов кнопку OK.
4.4.
Квадрат
Чтобы построить квадратную ступень внешнего контура, щелкните мышью по кнопке
Квадрат, расположенной в меню Простые ступени инструментальной панели внешне!
го контура. На экране появится окно Квадрат (рис. 4.41).
В верхней части окна находится панель инструментов. Она содержит кноп!
ки вызова команд управления изображением проектируемой ступени (см.
табл. 3.2 на стр. 34).
Задайте Длину ступени и размер Стороны квадрата. При вводе значений
пользуйтесь приемами, описанными в разделе 3.5 на с. 32.
Рис. 4.41.
После ввода параметров нажмите на панели инструментов кнопку OK.
4.5.
Сфера

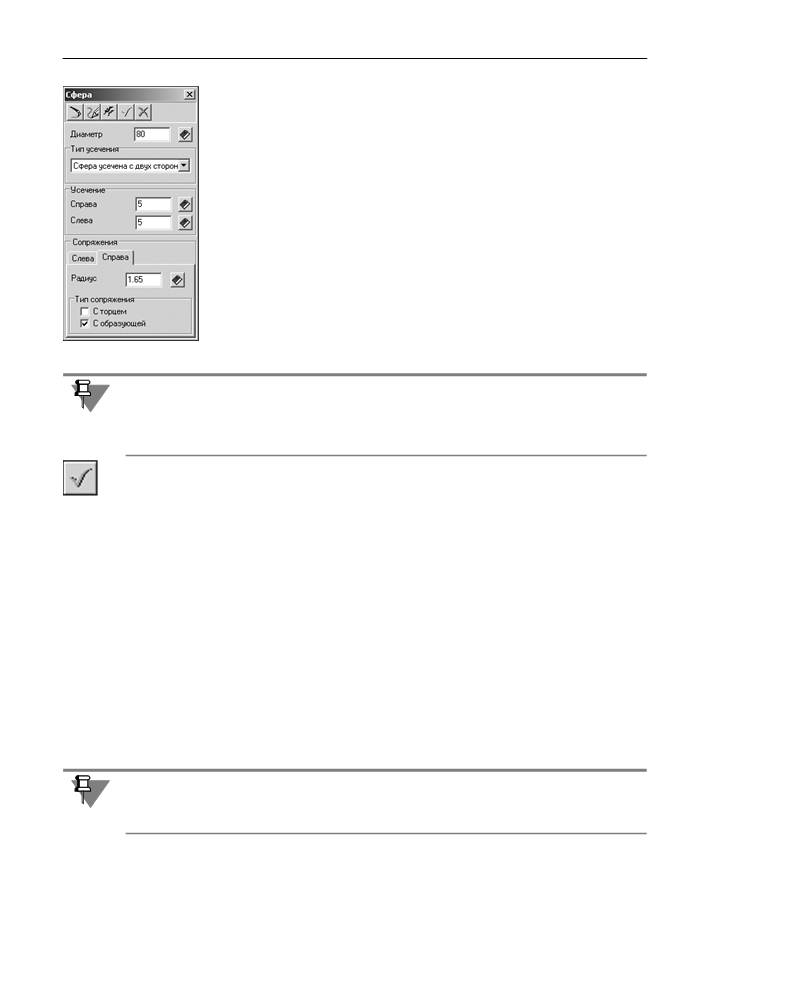

Чтобы построить сферическую ступень внешнего контура, щелкните мышью по кнопке
Сфера, расположенной в меню Простые ступени инструментальной панели внешнего
контура. На экране появится окно Сфера (рис. 4.42).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемой ступени (см. табл. 3.2 на стр. 34).
63
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1. Введите Диаметр сферы.
2. Выберите Тип усечения сферы из предлагаемого списка. Если сфера
будет усекаться, укажите длину стрелы сегмента каждой усекаемой
части.
3. Задайте параметры сопряжения сферы и соседних с ней ступеней. На
вкладках Справа и Слева укажите:
▼ величину Радиуса дуги сопряжения со смежной ступенью;
▼ тип сопряжения со смежной ступенью.
При вводе значений пользуйтесь приемами, описанными в разделе 3.5 на
с. 32.
Рис. 4.42.
Радиус дуги сопряжения обязательно должен быть больше нуля. В противном случае
система автоматически подберет радиус из стандартного ряда.
При вводе недопустимого радиуса сопряжения значение в поле Радиус будет выделено
красным цветом. Построение будет невозможно до изменения значения параметра.
4.
После ввода параметров нажмите на панели инструментов кнопку OK.
4.6.
Элементы механических передач
В КОМПАС SHAFT 2D можно спроектировать следующие элементы механических пере!
дач:
▼ Шестерня цилиндрической зубчатой передачи;
▼ Шестерня конической передачи с круговыми зубьями;
▼ Шестерня конической передачи с прямыми зубьями;
▼ Червяк цилиндрической червячной передачи;
▼ Червячное колесо цилиндрической червячной передачи;
▼ Звездочка цепной передачи с роликовой цепью;
▼ Шкив клиноременной передачи;
▼ Шкив зубчатоременной передачи.
Если во время проведения расчета промежуточные результаты высвечиваются красным
цветом, значит, их значения не соответствуют заданным системным параметрам. В таких
случаях необходимо проверить правильность исходных данных.
Для элементов механических передач могут быть построены дополнительные элементы.
Общий порядок построения дополнительных элементов описан в разделе 3.3 на с. 31.
64
содержание .. 1 2 3 4 ..
