Часть I
Интегрированная система
проектирования
тел вращения
КОМПАС SHAFT 2D
Глава 1.
Общие сведения
1.1.
Назначение системы
Система КОМПАС SHAFT 2D предназначена для параметрического проектирования:
▼ валов и втулок;
▼ цилиндрических и конических шестерен;
▼ червячных колес и червяков;
▼ шкивов клиноременных и зубчатоременных передач;
▼ звездочек цепных передач.
Модели валов и втулок могут состоять из следующих простых ступеней:
▼ цилиндрическая ступень внешнего или внутреннего контура;
▼ коническая ступень внешнего или внутреннего контура;
▼ квадрат внешнего или внутреннего контура;
▼ шестигранник внешнего контура;
▼ сфера внешнего контура;
▼ глухое отверстие;
▼ центровое отверстие.
На простых ступенях модели могут быть смоделированы шлицевые, резьбовые и шпо!
ночные участки, а также другие конструктивные элементы - канавки, проточки, пазы,
лыски и т. д. Сложность модели и количество ступеней не ограничены. Для цилиндри!
ческих участков внешнего и внутреннего контуров могут быть подобраны подшипники.
Параметрические модели сохраняются непосредственно в чертеже и доступны для пос!
ледующего редактирования средствами КОМПАС SHAFT 2D. При создании и редактиро!
вании может быть изменен как порядок ступеней модели (Drag&Drop), так и любой па!
раметр ступени, либо выполнено удаление ступени.
В процессе создания модели могут быть выполнены расчеты:
▼ элементов механических передач;
▼ валов и подшипников, смоделированных в КОМПАС SHAFT 2D;
▼ шлицев, являющихся конструктивным элементом модели КОМПАС SHAFT 2D.
Система КОМПАС SHAFT 2D интегрирована со справочниками «ЛОЦМАН: Материалы и
сортаменты» (из него можно выбрать материал проектируемой детали) и «ЛОЦМАН:
Стандартные изделия» (его данными вы можете пользоваться при выборе параметров
некоторых проектируемых стандартных элементов).
Интуитивно понятный интерфейс и развитая система помощи обеспечивают быстрое ос!
воение системы.
КОМПАС SHAFT 2D позволяет в десятки раз увеличить скорость проектирования деталей
и выпуска документации на них.
16
Глава 1. Общие сведения
1.2.
Режимы работы системы
С КОМПАС SHAFT 2D можно работать в трех режимах:
▼ Настройка;
▼ Построение модели;
▼ Расчеты механических передач.
Выбор режима работы осуществляется после подключения системы к КОМПАС.
1.2.1.
Настройка
В режиме настройки вы сможете задать параметры работы КОМПАС SHAFT 2D. Подроб!
но о настраиваемых параметрах рассказано в разделе 2.1.4 на с. 23.
1.2.2.
Построение модели
В режиме построения модели КОМПАС SHAFT 2D вы сможете:
▼ создавать параметрические модели валов, втулок, элементов механических передач;
▼ создавать основу чертежа модели КОМПАС SHAFT 2D (в том числе, автоматически про!
ставлять основные размеры элементов модели);
▼ создавать на основе параметрической модели КОМПАС SHAFT 2D трехмерную твердо!
тельную модель;
▼ выполнять расчеты некоторых конструктивных элементов модели (в том числе, расчет
элементов механических передач);
▼ по результатам расчетов генерировать таблицы параметров зубчатых колес и выносные
элементы с профилями зубьев;
▼ автоматически создавать в чертежах виды проектируемых тел вращения слева и справа,
получать изображения сечений ступеней модели (для формирования сечений на черте!
же КОМПАС должны быть созданы линии разреза!сечения, перпендикулярные оси вра!
щения детали).
1.2.3.
Расчет механических передач
В режиме расчета механических передач вы сможете выполнять геометрические и про!
чностные расчеты цилиндрических и конических зубчатых, цепных, червячных и ремен!
ных передач. Результаты расчета могут быть выведены на печать, сохранены в файле
определенного формата. Чертеж или модель элемента передач в этом режиме не созда!
ется.
Для получения в процессе работы с КОМПАС SHAFT 2D дополнительной справочной ин!
формации об особенностях расчета элементов механических передач файлы
GEARS.chm (справочная система модуля КОМПАС GEARS) и SHAFT.chm (справочная
система КОМПАС SHAFT 2D) должны находиться в одном каталоге.
17
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1.3.
Взаимодействие КОМПАС SHAFT 2D с КОМПАС 3D
Система КОМПАС SHAFT 2D может работать с КОМПАС!3D, генерируя трехмерные твер!
дотельные модели на основе параметрической модели КОМПАС SHAFT 2D.
В настоящее время реализована возможность построения трехмерных твердотельных
моделей втулок, валов, шестерен цилиндрической передачи с прямыми зубьями, шкивов
и звездочек.
Построенная модель может редактироваться средствами КОМПАС!3D.
Если вы используете КОМПАС SHAFT 2D при работе с КОМПАС!График, команда генера!
ции трехмерной твердотельной модели будет недоступна.
1.4.
Начало работы с КОМПАС SHAFT 2D
1. Подключите систему КОМПАС SHAFT 2D (файл Shaft.rtw) к КОМПАС!3D (или к КОМПАС!
График) как обычную библиотеку.
2. В КОМПАС!3D (или в КОМПАС!График) откройте или создайте чертеж либо фрагмент.
3. Запустите КОМПАС SHAFT 2D и выберите режим работы с системой - Настройка, Пост
роение модели или Расчет механических передач. Для этого дважды щелкните мышью

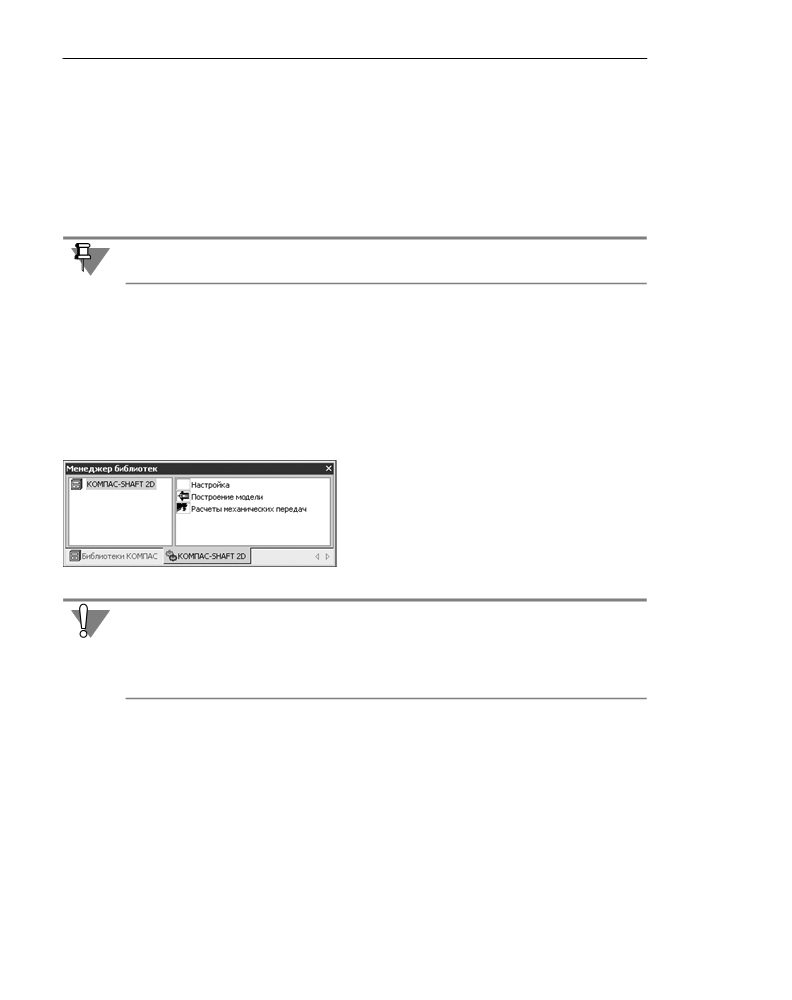

по строке меню, совпадающей с названием нужного режима (рис. 1.1).
Если в КОМПАС уже открыт рабочий документ, со!
держащий ранее созданную модель КОМПАС
SHAFT 2D, вы можете запустить систему двойным
щелчком мыши по этой модели.
Рис. 1.1.
Помните, что если модель КОМПАС SHAFT 2D построена в документе КОМПАС типа
«Фрагмент», то будет невозможно создать ряд дополнительных элементов ступеней мо!
дели (таблицы параметров, профили конструктивных элементов, выносные элементы),
поскольку они автоматически помещаются в новый вид, а графический фрагмент не
предусматривает работу с видами.
18
Глава 2.
Интерфейс модуля построения
КОМПАC SHAFT 2D - это стандартное приложение Windows. Поэто!
му главное рабочее окно системы (окно модуля построения КОМ
ПАС SHAFT 2D) содержит стандартные атрибуты - заголовок окна,
панель управления, пиктограммы минимизации, максимизации и

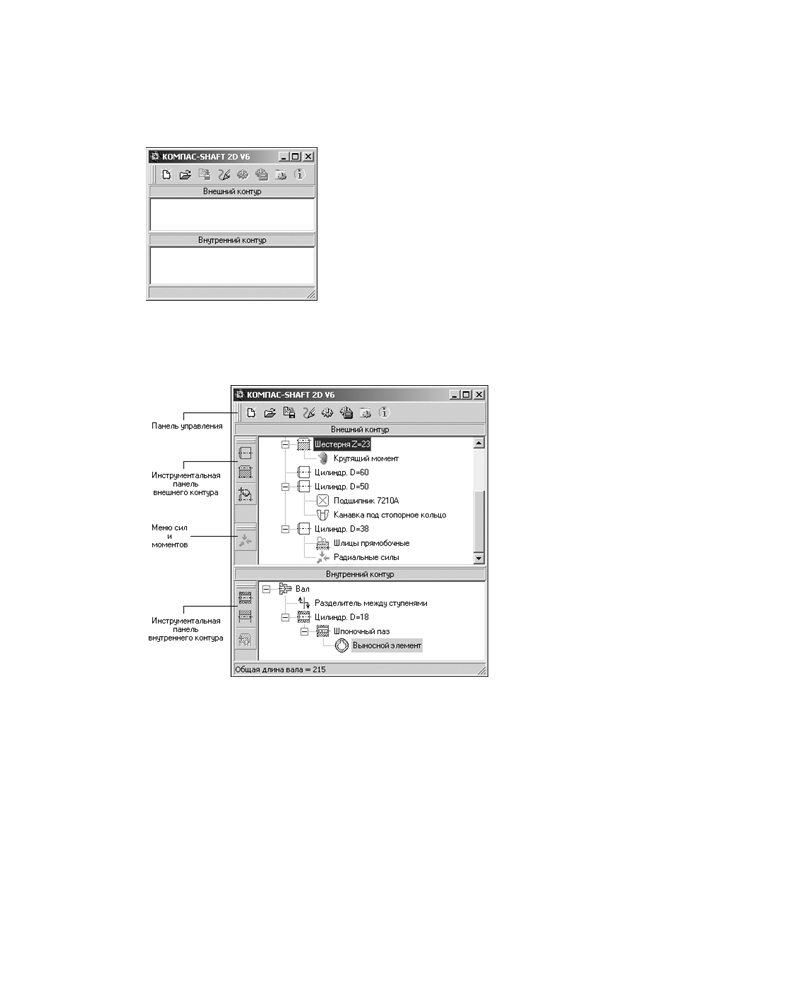

закрытия окна, рамку для изменения размеров окна (рис. 2.1).
Окно модуля построения разделено на две рабочих области. Верх!
няя область предназначена для отображения дерева ступеней и эле!
ментов внешнего контура, нижняя - для элементов внутреннего
контура проектируемой модели.
Рис. 2.1.
Вы можете изменить размеры областей. Для этого подведите курсор к линии, разделя!
ющей области. Когда курсор примет вид двойной стрелки, нажмите левую клавишу мы!
ши и, не отпуская ее, переместите линию, устанавливая нужное соотношение размеров.
После начала построения (или при ре!
дактировании существующей модели)
в левой части окна появляются инс!
трументальные панели внешнего и
внутреннего контуров, а также меню
сил и моментов (рис. 2.2). На них рас!
положены кнопки вызова команд, не!
обходимых для проектирования и на!
гружения параметрической модели
тела вращения.
Инструментальные панели можно пе!
ремещать внутри главного окна КОМ
ПАС SHAFT 2D, а также выносить за
его пределы.
Чтобы вынести инструментальную па!
нель за пределы главного окна систе!
мы, установите курсор над двумя па!
Рис. 2.2.
раллельными линиями, которые
находятся в верхней части панели. Когда курсор примет вид пересекающихся двунаправ!
ленных стрелок, нажмите левую клавишу мыши и, не отпуская ее, переместите панель.
В области внешнего и внутреннего контуров модели отображаются пиктограммы пост!
роенных элементов. Они образуют дерево ступеней и элементов. Чтобы свернуть ветвь
с изображением пиктограмм дополнительных элементов ступени, щелкните мышью
значок «!» рядом с наименованием ступени. Повторный щелчок по этому символу (после
сворачивания ветви он отображается как «+») приведет к развертыванию текущей ветви
дерева.
19
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.1.
Панель управления

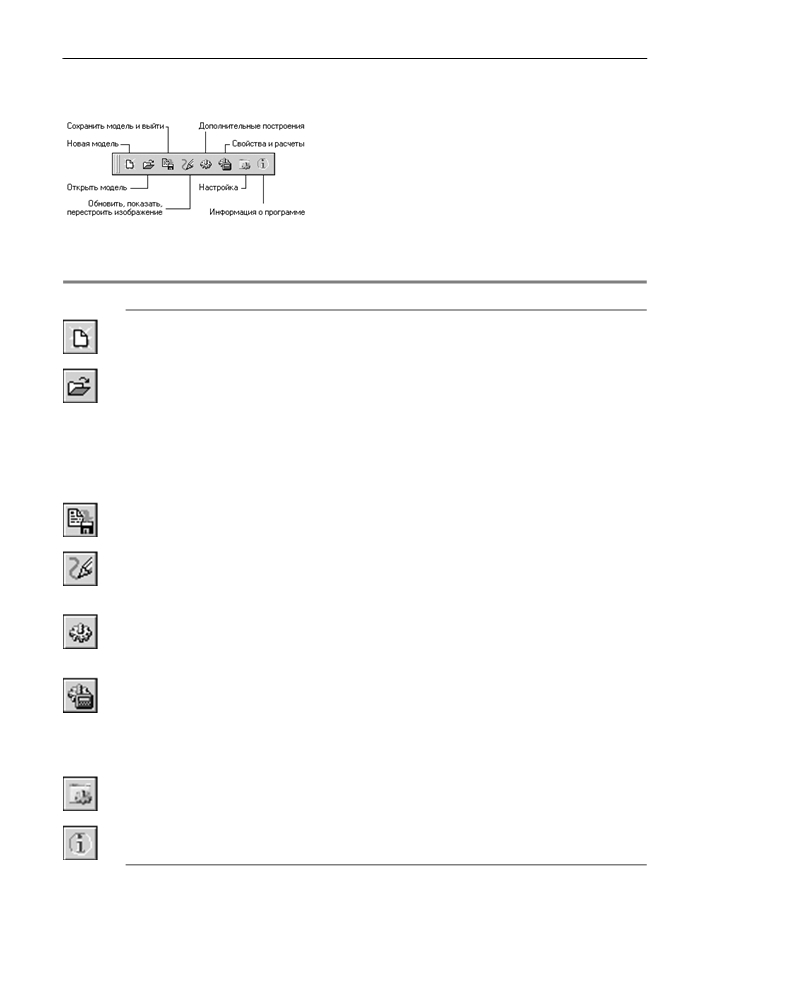

Панель управления расположена в верхней части глав!
ного рабочего окна КОМПАC SHAFT 2D. Она содержит
кнопки вызова команд управления моделью, изобра!
жением, расчетом и настройкой системы (рис. 2.3). О
назначении кнопок рассказано в таблице 2.1.
Для запуска команды подведите курсор к кнопке и
Рис. 2.3.
щелкните по ней мышью.
Табл. 2.1. Назначение кнопок панели управления
Команда
Назначение кнопки
Новая модель
Переход к созданию новой модели КОМПАС SHAFT 2D.
Выбрать
Переход к редактированию другой модели КОМПАС SHAFT 2D,
другую
расположенной на активном чертеже КОМПАС.
модель
После вызова команды укажите курсором модель, которую нужно
редактировать, и ответьте на вопрос о необходимости сохранения
изменений в текущей модели. В главном окне системы КОМПАC
SHAFT 2D будет открыто дерево ступеней и элементов указанной
модели.
Сохранить
Сохранение параметров модели и завершение работы с системой.
модель и выйти
Обновить,
Вызов списка команд, используемых для управления
показать,
изображением на чертеже КОМПАС (см. раздел 2.1.1 на с. 21).
перестроить
Дополнительные
Вызов списка команд, применяемых для построения
построения
дополнительных изображений на чертеже КОМПАС (см.
раздел 2.1.2 на с. 22).
Свойства
Вызов списка команд, используемых для запуска
и расчеты
специализированных программных продуктов (см. раздел 2.1.3
на с. 22), которые предназначены для определения механических
свойств материала модели (см. Главу 9) и для расчета вала и
подшипников (см. Главу 8).
Настройка
Выбор режимов и определение параметров работы КОМПАС
SHAFT 2D (см. раздел 2.1.4 на с. 23).
О программе
Получение краткой информации о системе КОМПАС SHAFT 2D.
20
Глава 2. Интерфейс модуля построения
2.1.1.
Команды управления изображением модели
в документе КОМПАС

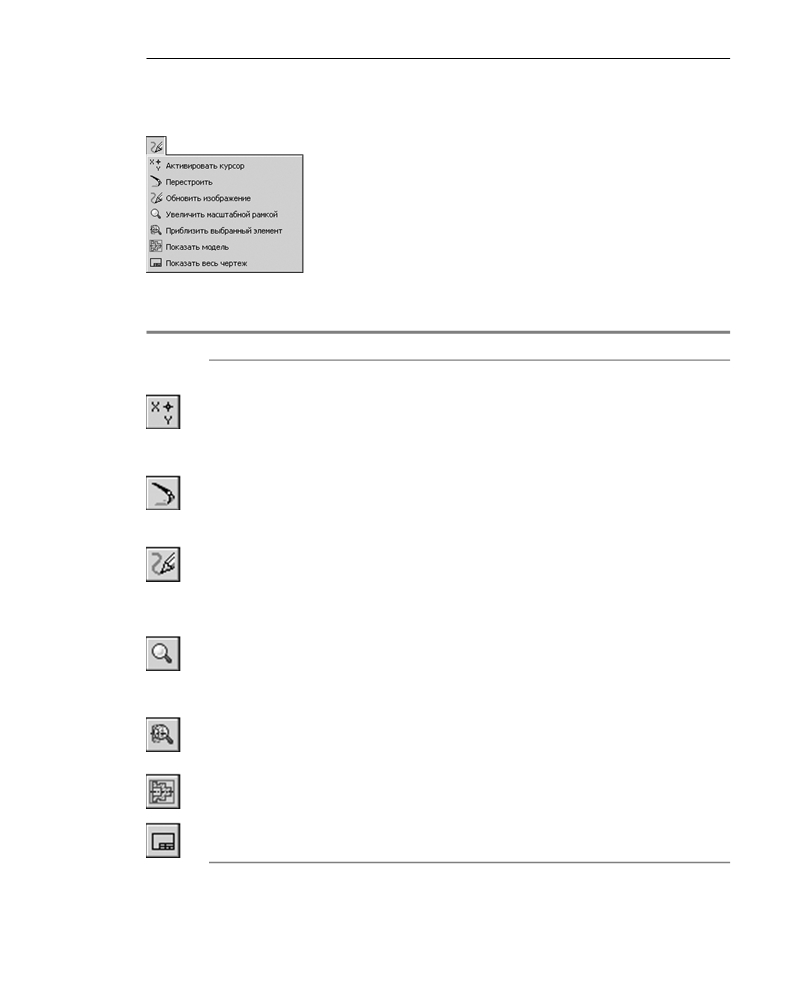

Команды управления изображением модели КОМПАС SHAFT 2D в до!
кументе КОМПАС можно вызвать, раскрыв при помощи панели управ!
ления группу Обновить, показать, перестроить (рис. 2.4).
Краткое описание этих команд приведено в таблице 2.2.
Рис. 2.4.
Табл. 2.2. Команды группы Обновить, показать, перестроить
Команда
Назначение и использование команды
Передача управления системе КОМПАС с целью использования ее
стандартных команд для выбора наиболее удобного масштаба
Активизировать
отображения модели КОМПАС SHAFT 2D в активном документе
курсор
КОМПАС.
Чтобы прервать выполнение команды, нажмите клавишу <Esc>.
Отображение изменений, внесенных в модель КОМПАС SHAFT 2D,
Перестроить
в активном документе КОМПАС без выхода из текущего режима
работы с системой.
Автоматическое перестроение изображения в активном документе
Обновить
КОМПАС без изменения масштаба.
Рекомендуется использовать для удаления с экрана
вспомогательных линий, возникших в процессе работы с системой.
Отображение выбранной области модели во весь экран.
Увеличить
Вызовите команду. Щелкните мышью, обозначая один из углов
масштабной
увеличиваемой области. Не отпуская клавишу мыши, переместите
рамкой
курсор, выделяя область рамкой. Щелкните мышью, фиксируя
диагональ увеличиваемой области.
Приблизить
Отображение во весь экран элемента, выделенного в дереве
выбранный
ступеней и элементов.
элемент
Показать
Изменение масштаба в активном документе КОМПАС с целью
модель
отображения всей модели КОМПАС SHAFT 2D.
Изменение масштаба в активном документе КОМПАС с целью
Показать все
отображения всего документа.
21
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.1.2.

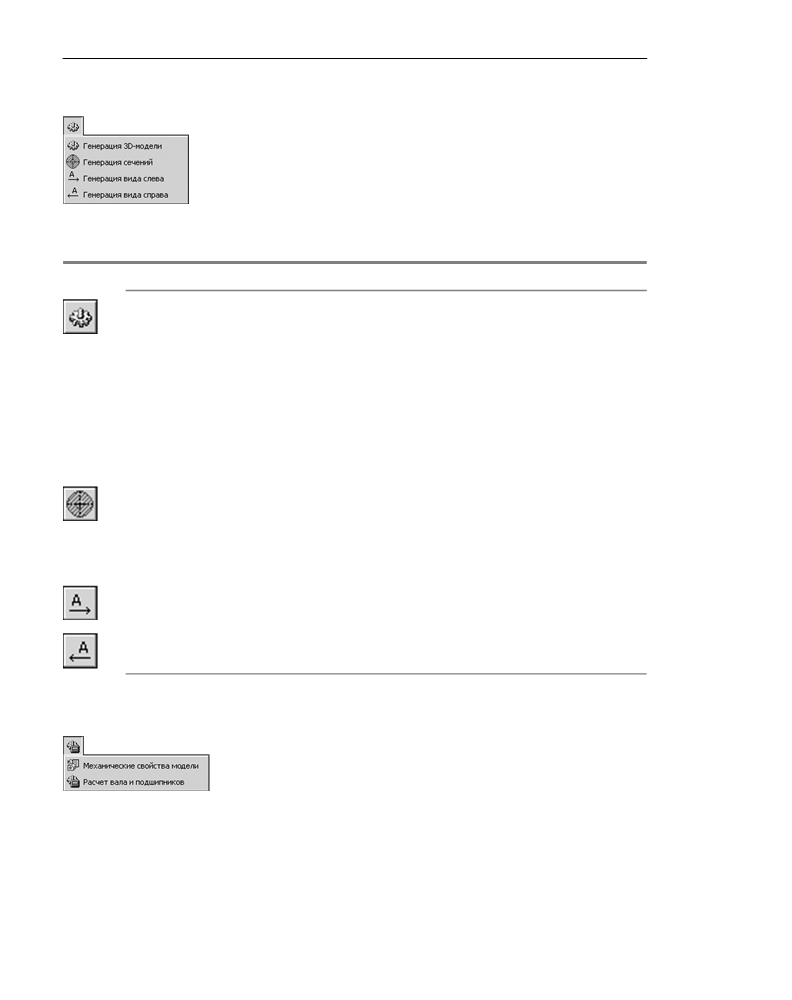

Команды построения дополнительных изображений
Команды построения дополнительных изображений модели можно вы!
звать, раскрыв при помощи панели управления группу Дополнительные
построения (рис. 2.5).
Краткое описание этих команд приведено в таблице 2.3.
Рис. 2.5.
Табл. 2.3. Команды группы Дополнительные построения
Команда
Назначение и использование команды
Генерация
Запуск процесса формирования трехмерной твердотельной модели на
3D модели
основе плоской модели КОМПАС SHAFT 2D (для втулок, валов,
шестерен цилиндрической передачи, шкивов и звездочек).
После активизации команды на экран выводится панель, отражающая
ход генерации.
Готовая трехмерная модель помещается в новый документ КОМПАС.
Чтобы перейти к нему, закройте окно КОМПАС SHAFT 2D и откройте
документ с моделью со страницы Окно главного меню КОМПАС.
Команда работает только при наличии модуля трехмерного проектиро!
вания КОМПАС!3D.
Генерация
Отрисовка сечений тела вращения в месте, предварительно указанном
сечений
в активном документе КОМПАС линией разреза.
Параметры отрисовки и размещения сечений на чертеже
определяются в диалоге Настройка на вкладке Генерация сечений
модели (см. раздел «Генерация сечений модели» на с. 24).
Генерация
Автоматическая отрисовка вида тела вращения слева на чертеже
вида слева
КОМПАС.
Генерация
Автоматическая отрисовка вида тела вращения справа на чертеже
вида справа
КОМПАС.
2.1.3.
Команды вызова дополнительных модулей системы
При помощи панели управления КОМПАС SHAFT 2D, раскрыв группу
Свойства и расчеты (рис. 2.6), можно вызвать специализированные
программы для:
▼ выбора материала модели (см. Главу 9);
Рис. 2.6.
▼ расчета валов и подшипников (см. Главу 8).
Краткое описание команд вызова дополнительных модулей системы приведено в табли!
це 2.4.
22
Глава 2. Интерфейс модуля построения
Табл. 2.4. Команды группы Свойства и расчеты
Команда
Назначение команды
Механические свойства
Запуск модуля, предназначенного для выбора материала
материала модели
модели КОМПАС SHAFT 2D.
Расчет вала и
Запуск модуля, предназначенного для расчета валов и под!
подшипников
шипников, которые смоделированы в КОМПАС SHAFT 2D.
2.1.4.
Команда настройки параметров работы системы
Для выбора режима работы КОМПАС SHAFT 2D нажмите на панели инструментов кнопку
Настройка. Откроется одноименное команде окно. Оно содержит пять групп настраива!
емых параметров, каждая из которых расположена на отдельной вкладке:
▼ Общие;
▼ Формы таблиц параметров;
▼ Генерация сечений модели;
▼ Генерация твердотельной модели;
▼ Управление базами данных.
Общие настройки

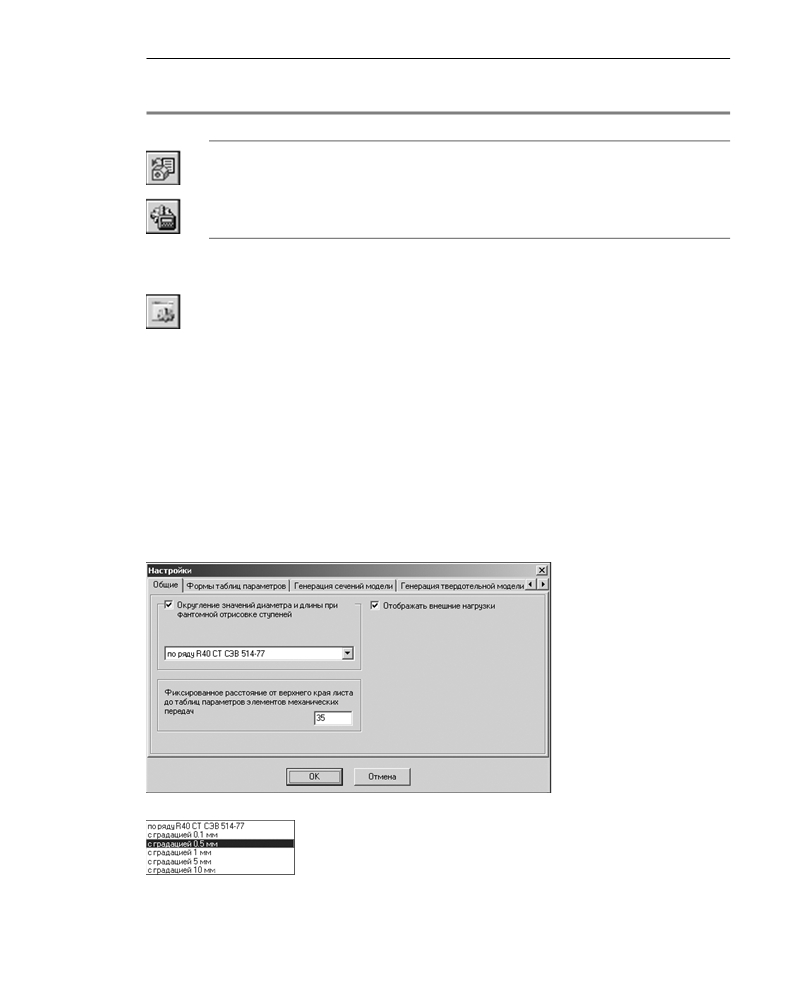

На вкладке Общие (рис. 2.7) можно задать параметры фантомной отрисовки ступеней
модели, указать источник данных о стандартных изделиях и включить (или выключить)
режим отображения внешних нагрузок, приложенных к модели.
Фантом - изображение, ко!
торое временно появляется
на экране при выполнении
какой!либо операции и по!
казывает текущее положе!
ние создаваемых или ре!
дактируемых объектов. При
изменении положения кур!
сора фантом динамически
перестраивается, показы!
вая новое положение вво!
димого элемента.
Рис. 2.7.
1.
Чтобы при фантомной отрисовке округлялись значения диаметра и
длины ступени, включите соответствующую опцию, раскройте спи!
сок (рис. 2.8) и выберите тип округления.
Рис. 2.8.
23
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.
Укажите, на каком расстоянии от верхнего края внутренней рамки чертежа будут распо!
лагаться таблицы параметров элементов механических передач.
3.
Чтобы запретить отображение внешних нагрузок, приложенных к проектируемой моде!
ли КОМПАС SHAFT 2D, выключите опцию Отображать внешние нагрузки.
Формы таблиц

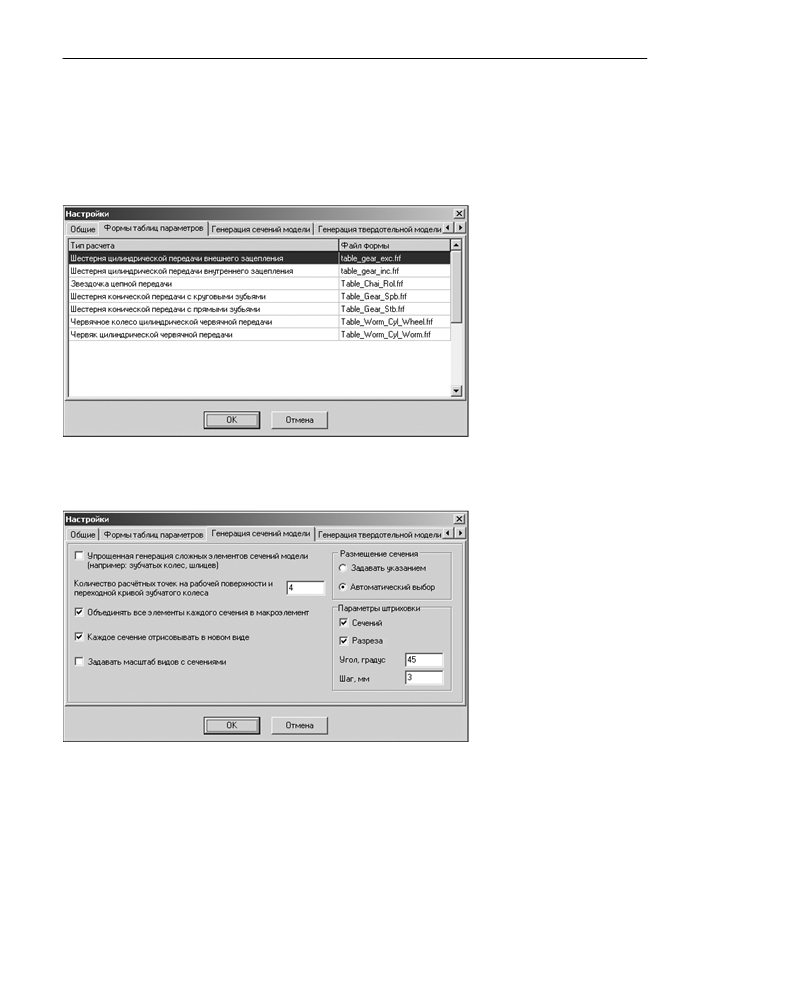

Вкладка Формы таблиц
параметров (рис. 2.9) не!
сет информацию о файлах,
которые содержат формы
таблиц параметров зубча!
тых зацеплений, поставлен!
ных в соответствие каждо!
му типу расчета. Файл
формы (*.frf) создается при
помощи лицензированного
визуального Дизайнера от!
четов
FastReport
Рис. 2.9.
Генерация сечений модели
Вкладка Генерация сече
ний модели
(рис. 2.10)
предназначена для ввода
параметров отрисовки и
размещения сечений моде!
ли на чертеже КОМПАС.
1. Включите опцию Упро
щенная генерация
сложных элементов,
чтобы не прорисовывать
на сечении все зубья
элемента механической
передачи или шлицев.
Рис. 2.10.
2.
Укажите Количество расчетных точек на рабочей поверхности и переходной кривой зуб
чатого колеса. Этот параметр будет влиять на точность отрисовки линии эвольвенты при
построении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество
точек необходимо задать, чтобы построить плавную линию эвольвенты.
3.
Если вы хотите, чтобы каждое сечение модели являлось макроэлементом, включите оп!
цию Объединять все элементы каждого сечения в макроэлемент.
24
Глава 2. Интерфейс модуля построения
Макроэлемент - это объект, состоящий из нескольких простых объектов. Макроэлемент
воспринимается системой (выделяется, перемещается, удаляется) как единое целое. Ни
один из входящих в макроэлемент простых объектов нельзя редактировать или удалять
отдельно, а если такие действия необходимы, то сначала нужно разрушить макроэле!
мент.
4.
Включите опцию Каждое сечение отрисовывать в новом виде, чтобы каждое сече!
ние модели было помещено на чертеже КОМПАС в отдельный вид.
При включенной опции Каждое сечение отрисовывать в новом виде недоступны ко!
манды генерации сечений и видов модели, построенной в документе типа «Фрагмент».

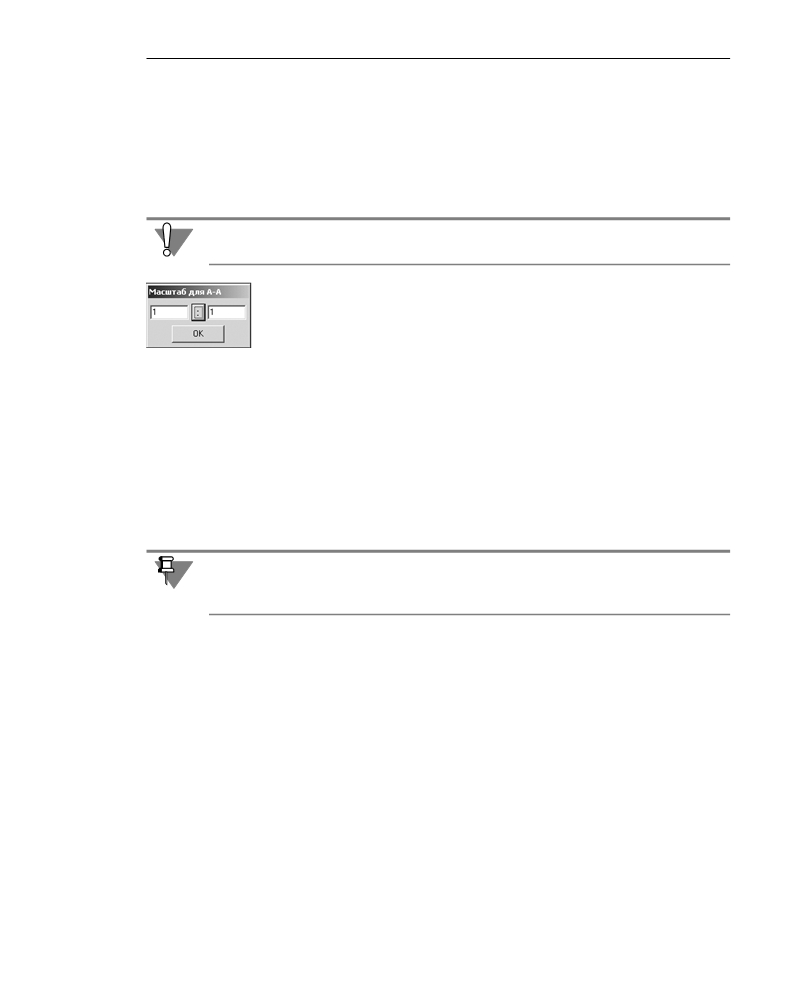

При включенной опции Каждое сечение отрисовывать в новом виде до!
ступна опция Задавать масштаб видов с сечениями. Если вы ее включите,
то перед генерацией каждого сечения будет открываться окно, в котором пот!
ребуется указывать масштаб изображения (рис. 2.11).
Рис. 2.11.
Масштаб можно ввести с помощью клавиатуры или выбрать из предлагаемого
стандартного ряда, нажав кнопку с двумя точками.
5.
Выберите в группе Размещение сечения вариант Задавать указанием, чтобы иметь
возможность вручную определять положение сечения на чертеже. В этом случае после
вызова команды генерации сечения красным цветом будет показан фантом изображе!
ния и предлагаемое место его размещения, а также рамка с перекрестьем, обозначаю!
щая сечение. Ваша задача: переместить рамку в нужное место и щелкнуть клавишей мы!
ши, после чего на чертеже появится изображение сечения.
6.
При выбранном варианте Автоматический выбор все сечения будут помещаться спра!
ва от тела вращения на одной с ним оси.
Если вы вручную расположите сечения на чертеже, после этого включите опцию Авто
матический выбор и снова сгенерируете сечения, они автоматически заменят изобра!
жения предыдущих сечений в ранее установленных для них местах.
7.
В группе команд Параметры штриховки включите опции Сечений и Разреза, чтобы
поперечные сечения и разрез модели штриховались на чертеже. При необходимости из!
мените шаг и угол наклона штриховки.
Генерация твердотельной модели

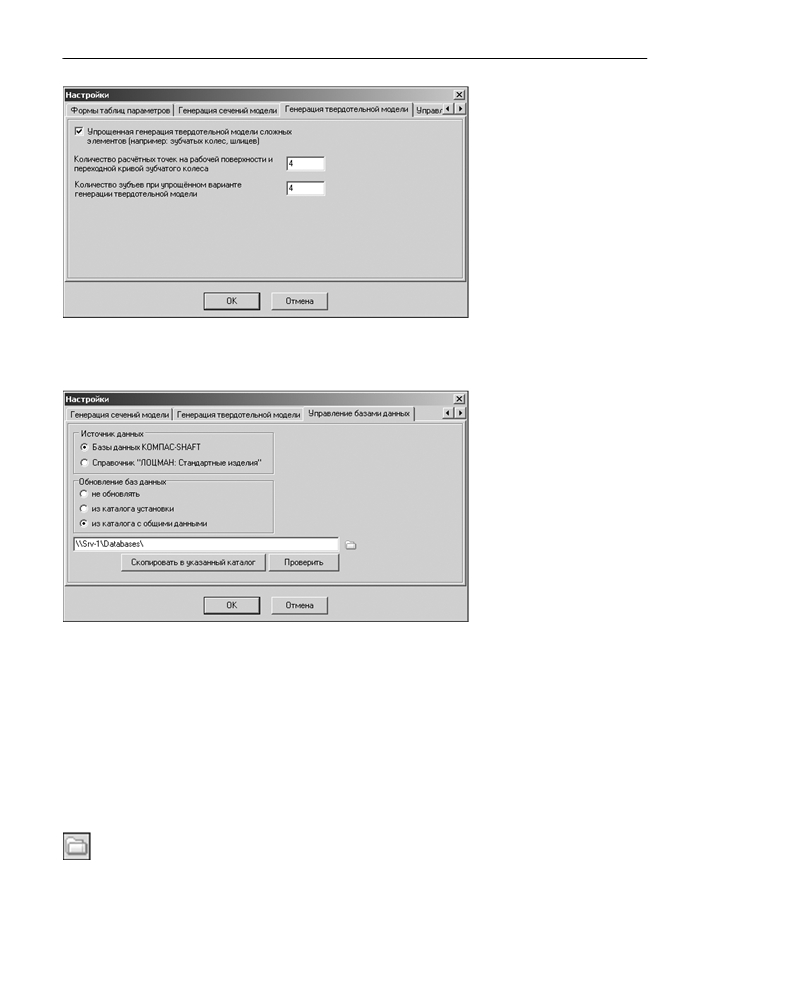

Вкладка Генерация твердотельной модели (рис. 2.12) служит для определения пара!
метров генерации системой трехмерных твердотельных моделей по модели КОМПАС
SHAFT 2D.
Если проектируемый элемент имеет много зубьев (шлицев), вы можете для ускорения
процесса генерации включить опцию Упрощенная генерация твердотельной моде
ли сложных элементов и задать:
▼ Количество расчетных точек на рабочей поверхности и переходной кривой зубчатого ко
леса. Этот параметр будет влиять на точность отрисовки линии эвольвенты при постро!
ении профиля зуба в чертеже. Чем больше размер зуба, тем большее количество точек
необходимо задать, чтобы построить плавную линию профиля зуба.
25
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
▼ Количество зубьeв пpи
упpoщеннoм вapиaнтe
гeнepaции твердотель
ной мoдeли. Это коли!
чество зубьев, которые
будут показаны на моде!
ли.
Рис. 2.12.
Управление базами данных
Вкладка Управление ба
зами данных
(рис. 2.13)
предназначена для опреде!
ления регламента работы
КОМПАС SHAFT 2D с базами
данных, в которых хранятся
списки возможных значений
параметров конструктивных
элементов и т. п.
Вы можете пользоваться ли!
бо базами данных системы
КОМПАС SHAFT 2D, либо ба!
зами данных корпоративно!
го справочника
«ЛОЦМАН:
Рис. 2.13.
Стандартные изделия».
Если источник данных - базы КОМПАС SHAFT 2D, они копируются в папку пользователя,
куда впоследствии и обращается система. При использовании базы данных справочника
системы ЛОЦМАН:PLM обращение к данным происходит в другом порядке.
1.
Если вы хотите использовать в качестве поставщика данных базы КОМПАС SHAFT 2D,
выберите в группе Источник данных вариант Базы данных КОМПАС SHAFT. Затем
укажите способ обновления баз в личной папке пользователя:
▼ не обновлять;
▼ обновлять из каталога установки КОМПАС SHAFT 2D;
▼ обновлять из каталога с общими данными - сетевого ресурса, где установлена система
КОМПАС SHAFT 2D; для выбора сетевого ресурса воспользуйтесь кнопкой, расположен!
ной справа от поля ввода.
26
Глава 2. Интерфейс модуля построения
При использовании КОМПАС SHAFT 2D в сети рекомендуется выполнить проверку нали!
чия баз данных на указанном сетевом ресурсе - нажать кнопку Проверить. В случае по!
лучения сообщения об отсутствии баз данных в указанном месте следует нажать кнопку
Скопировать в указанный каталог.
2.
Если вы хотите получать параметры стандартных изделий из справочника системы ЛОЦ!
МАН:PLM, выберите в группе Источник данных вариант Справочник «ЛОЦМАН:
Стандартные изделия».
2.2.
Инструментальная панель внешнего контура

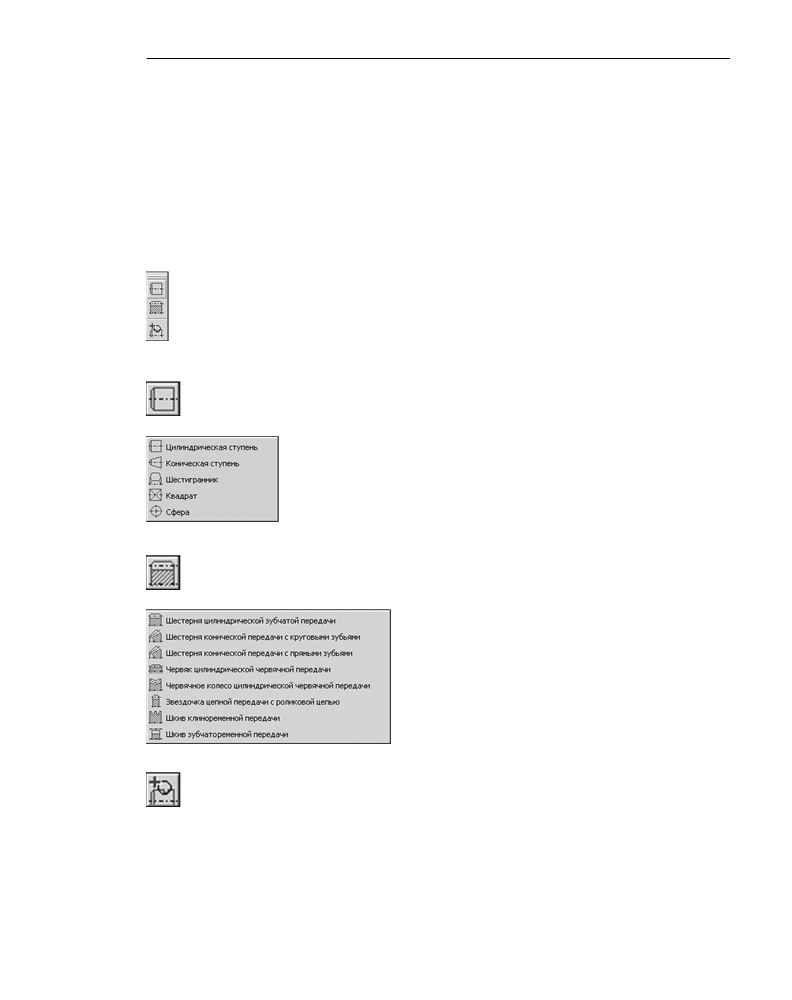

На инструментальной панели внешнего контура (рис. 2.14) расположены кнопки вызова
команд построения ступеней и элементов модели:
▼ Простые ступени;
▼ Элементы механических передач;
Рис. 2.14.
▼ Дополнительные элементы ступеней.
При нажатии кнопки Простые ступени раскрывается вложенное меню (рис. 2.15). Оно
содержит список ступеней внешнего контура, которые вы можете создать при проекти!
ровании:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Шестигранник;
▼ Квадрат;
▼ Сфера.
Рис. 2.15.
При нажатии кнопки Элементы механических передач раскрывается вложенное ме!
ню (рис. 2.16). Оно содержит список элементов зубчатых, винтовых, цепных и ременных
передач, которые вы можете создать при проектировании.
Рис. 2.16.

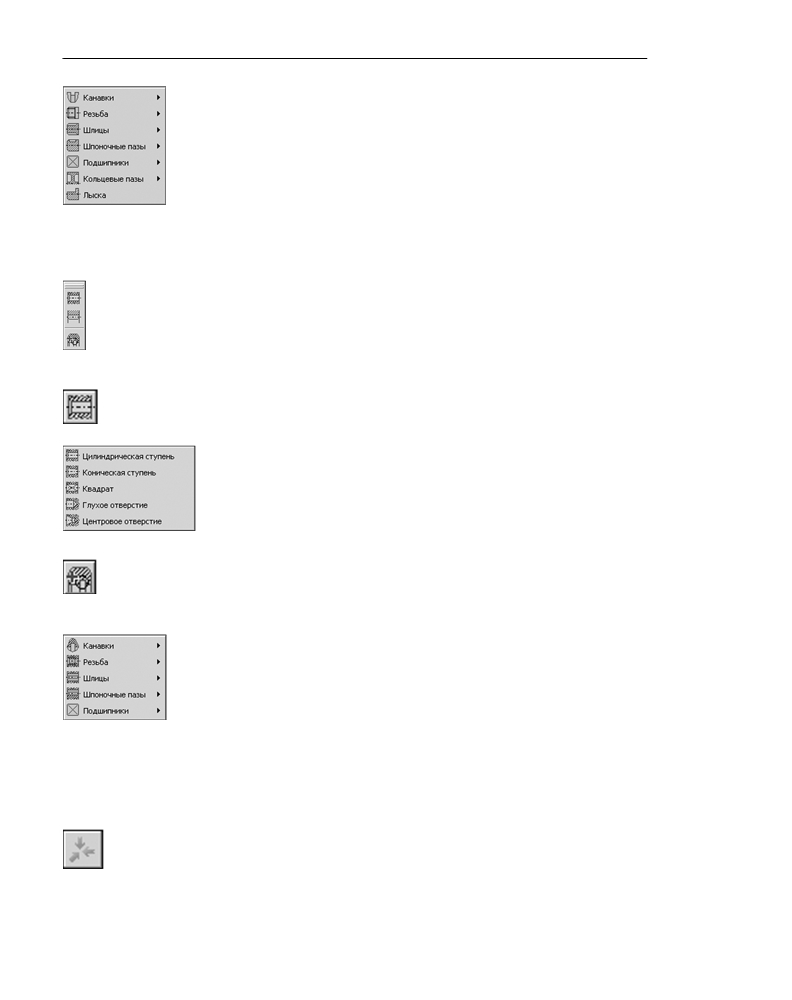

При нажатии кнопки Дополнительные элементы ступеней раскрывается вложенное
меню (рис. 2.17). Оно содержит список дополнительных элементов, которые можно со!
здать для ступени модели, указанной в дереве ступеней и элементов внешнего контура.
27
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Многие команды в меню отмечены черным треугольником. Это значит, что они
имеют подменю, которые раскрываются при наведении курсора на команду.
Для разных ступеней и элементов модели предлагается разный набор дополни!
тельных элементов.
Чтобы перейти к вводу параметров ступени модели, элемента механических пе!
редач или дополнительного элемента, выберите нужную команду, щелкните
мышью по строке меню или нажмите клавишу <Enter>.
Рис. 2.17.
2.3.
Инструментальная панель внутреннего контура
На инструментальной панели внутреннего контура (рис. 2.18) расположены кнопки вы!
зова команд построения ступеней и элементов модели:
▼ Простые ступени;
▼ Цилиндрическая шестерня;
Рис. 2.18.
▼ Дополнительные элементы ступеней.
При нажатии кнопки Простые ступени раскрывается вложенное меню (рис. 2.19). Оно
содержит список ступеней внутреннего контура, которые вы можете создать при проек!
тировании:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Квадрат;
▼ Глухое отверстие;
Рис. 2.19.
▼ Центровое отверстие.
При нажатии кнопки Дополнительные элементы ступеней раскрывается вложенное
меню (рис. 2.20). Оно содержит список дополнительных элементов, которые можно со!
здать для ступени модели, указанной в дереве ступеней и элементов внутреннего конту!
ра.
Многие команды в меню отмечены черным треугольником. Это значит, что они
имеют подменю, которые раскрываются при наведении курсора на команду.
Для разных ступеней и элементов модели предлагается разный набор дополни!
тельных элементов.
Чтобы перейти к вводу параметров ступени модели, элемента механических пе!
Рис. 2.20.
редач или дополнительного элемента, выберите нужную команду, щелкните
мышью по строке меню или нажмите клавишу <Enter>.
2.4.
Меню сил и моментов
Чтобы развернуть меню сил и моментов, выделите основную ступень модели в дереве
ступеней и элементов. Нажмите кнопку Приложение нагрузки.
28
Глава 2. Интерфейс модуля построения

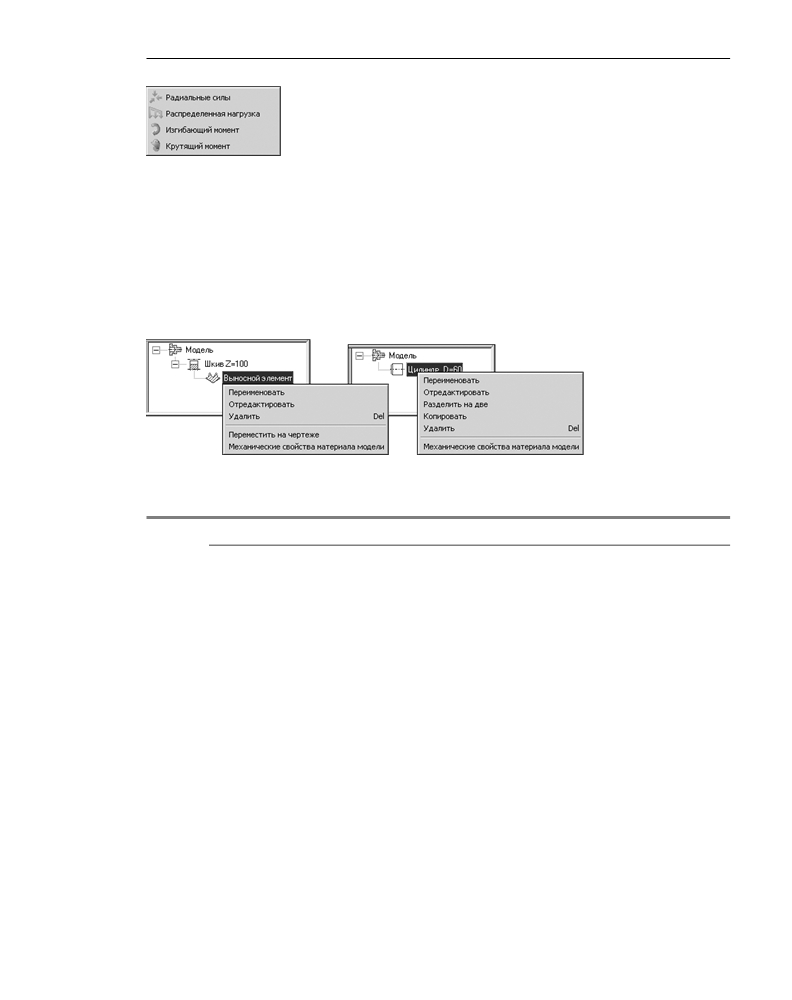

Раскроется вложенное меню (рис. 2.21), содержащее перечень команд, с
помощью которых вы сможете приложить нагрузку к активной ступени
модели.
Чтобы перейти к заданию нагрузки, щелчком мыши или нажатием клави!
Рис. 2.21.
ши <Enter> выберите в перечне вид нагружения.
2.5.
Контекстное меню дерева ступеней
С помощью команд контекстного меню дерева ступеней и элементов вы сможете управ!
лять расположением и свойствами выделенных элементов модели.
Чтобы вызвать контекстное меню, укажите ступень или элемент модели в дереве и на!
жмите правую клавишу мыши.
Состав меню различен для разных элементов дерева (рис. 2.22).
Описание команд кон!
текстного меню при!
ведено в таблице 2.5.
Рис. 2.22.
Табл. 2.5. Команды контекстного меню дерева элементов и ступеней
Команда
Назначение и использование команды
Переименовать
Команда служит для изменения названия выбранной ступени
или элемента.
После вызова команды на экране появляется диалог, в котором
необходимо ввести новое название и нажать кнопку OK.
Для отказа от переименования достаточно нажать кнопку
Отмена или закрыть диалог.
Отредактировать
Команда предназначена для изменения параметров выбранной
ступени или элемента.
Разделить на две...
Команда используется для разделения указанной ступени
модели на две части. При этом дополнительные элементы
данной ступени остаются в ее левой части.
После вызова команды на экране появляется диалог, в котором
по умолчанию предлагается разделить ступень на два равных
участка.
Удалить
Команда служит для удаления выбранной ступени или элемента.
Копировать
Команда применяется для создания копии выбранной ступени
модели.
Дополнительные элементы ступени не копируются.
29
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Табл. 2.5. Команды контекстного меню дерева элементов и ступеней
Команда
Назначение и использование команды
Переместить
Команда предназначена для перемещения выносного элемента
на чертеже
по полю чертежа КОМПАС без выхода из системы КОМПАС
SHAFT 2D.
Придвинуть к
С помощью этой команды можно перенести таблицу параметров
правому краю
элемента механической передачи к внутренней рамке чертежа
так, что правый край таблицы будет соприкасаться с внутренней
рамкой, а верхний край таблицы будет находиться от внутренней
рамки на расстоянии, которое указано при настройке системы на
вкладке Общие (см. раздел «Общие настройки» на с. 23).
Механические
Команда служит для вызова диалога, в котором можно выбрать
свойства материала
материал модели и определить его механические свойства.
модели
30
содержание .. 1 2 ..
