Глава 4. Построение внешнего контура
4.6.1.
Шестерня цилиндрической зубчатой передачи
Чтобы построить шестерню цилиндрической зубчатой передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Шестерня цилиндрической зуб
чатой передачи. Откроется окно, в котором нужно задать параметры для расчета

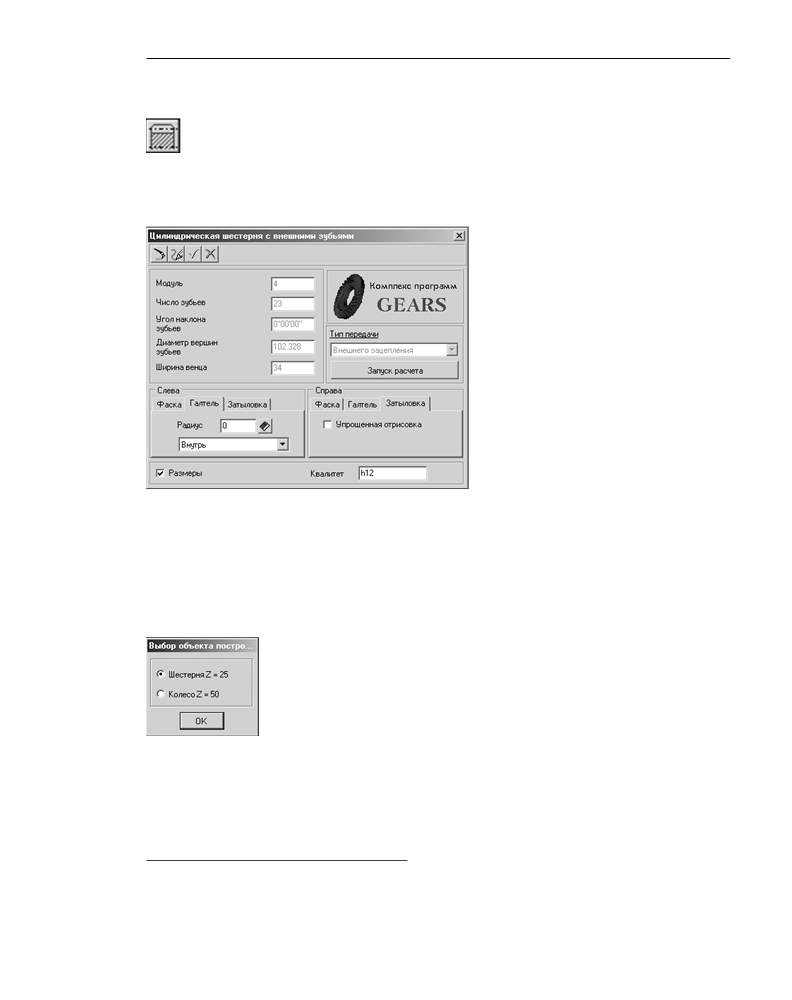

(рис. 4.43).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля, содержащие параметры шестерни,
неактивны и содержат нулевые значения.
1. Задайте параметры фасок и галтелей.
2. Если должна иметь место затыловка
зубьев, раскройте вкладку Затылов
ка. Если вы хотите видеть на чертеже
упрощенное изображение данного
конструктивного элемента, включите
Рис. 4.43.
опцию Упрощенное изображение.
3. Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже.
4. При необходимости скорректируйте характеристику точности изготовления шестерни -
измените значение в поле Квалитет.
5. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Цилиндрическая зубчатая передача внешнего зацепления» на с. 101.
6. После выполнения расчетов на экране появится окно, в котором предлага!
ется выбрать для дальнейшей работы одно из зубчатых колес передачи
(рис. 4.44). Выберите объект построения и нажмите кнопку OK. Основные
параметры выбранного зубчатого колеса будут показаны в качестве спра!
вочных данных в левой верхней части окна Цилиндрическая шестерня
с внешними зубьями (рис. 4.43).
Рис. 4.44.
Для цилиндрической шестерни с внешними зубьями можно построить следующие до!
полнительные элементы:
▼ Кольцевые пазы1;
▼ Таблица параметров;
1. Порядок ввода параметров кольцевых пазов на цилиндрической шестерне с внешними зубьями
совпадает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел
4.1.6 на с. 57).
65
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
▼ Профиль внешних эвольвентных зубьев;
▼ Профиль затыловки.

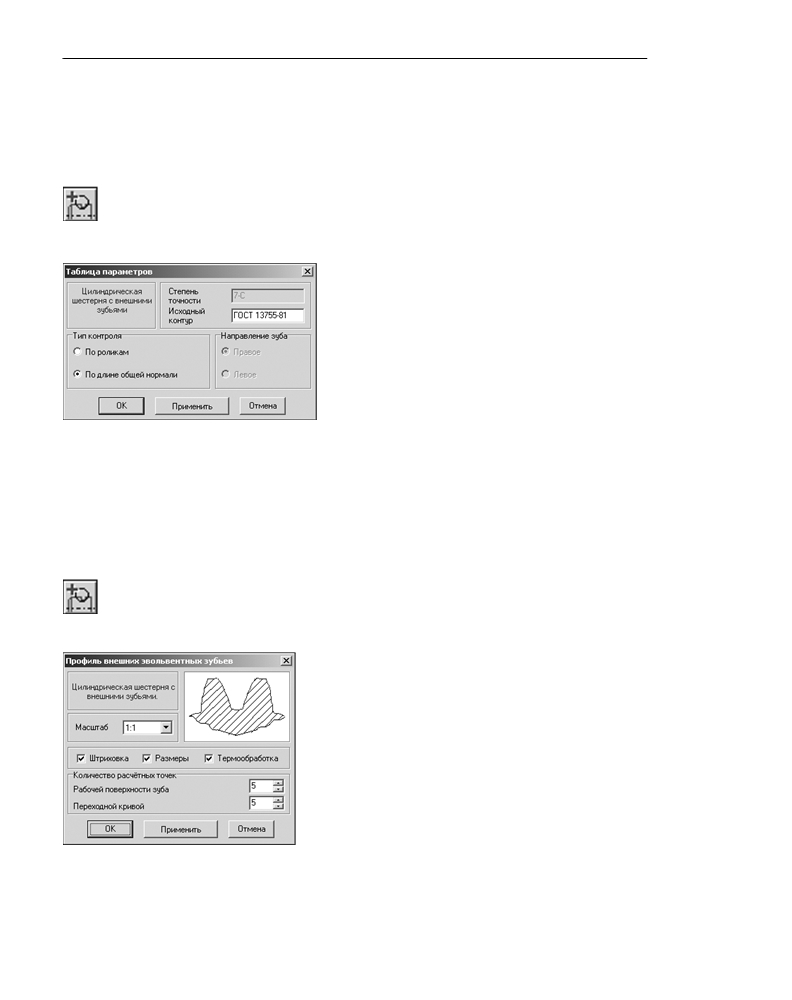

Таблица параметров цилиндрической шестерни с внешними зубьями
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. Щелчком мыши выберите команду Таблица параметров. Откроет!
ся окно, в котором необходимо ввести информацию для создания таблицы параметров
цилиндрической шестерни с внешними зубьями (рис. 4.45).
В окне Таблица параметров указан тип шестерни
(цилиндрическая шестерня с внешними зубьями),
степень точности, заданная при расчете, и вид исход!
ного контура.
1. При необходимости скорректируйте данные об
исходном контуре шестерни.
2. В группе Тип контроля укажите способ контроля
профиля зубьев, выбрав один из предлагаемых
вариантов.
Рис. 4.45.
3.
Для косозубой шестерни задайте Направление зуба - правое или левое.
4.
Нажмите кнопку Применить, чтобы построить таблицу, не закрывая окно Таблица па
раметров.
5.
Чтобы создать таблицу, нажмите кнопку OK.
Профиль внешних эвольвентных зубьев
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. Щелчком мыши выберите команду Профиль зубьев. Откроется окно
Профиль внешних эвольвентных зубьев (рис. 4.46).
1.
Выберите из предлагаемого стандартного ряда Мас
штаб изображения профиля зубьев на чертеже.
2.
Включите опции Штриховка и Размеры, чтобы по!
казать эти атрибуты на изображении профиля.
3.
Включите опцию Термообработка, чтобы получить
на чертеже обозначение поверхности, которая будет
подвергаться термообработке.
4.
Задайте Количество расчетных точек на рабочей по!
верхности зуба и на переходной кривой. Эти пара!
метры будут влиять на точность отрисовки линии
эвольвенты при построении профиля зуба в чертеже.
Рис. 4.46.
Чем больше размер зуба, тем большее количество точек необходимо задать, чтобы пос!
троить плавную линию профиля зуба.
66
Глава 4. Построение внешнего контура
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
Профиль внешних эвольвентных зубьев.
6.
Нажмите кнопку OK.

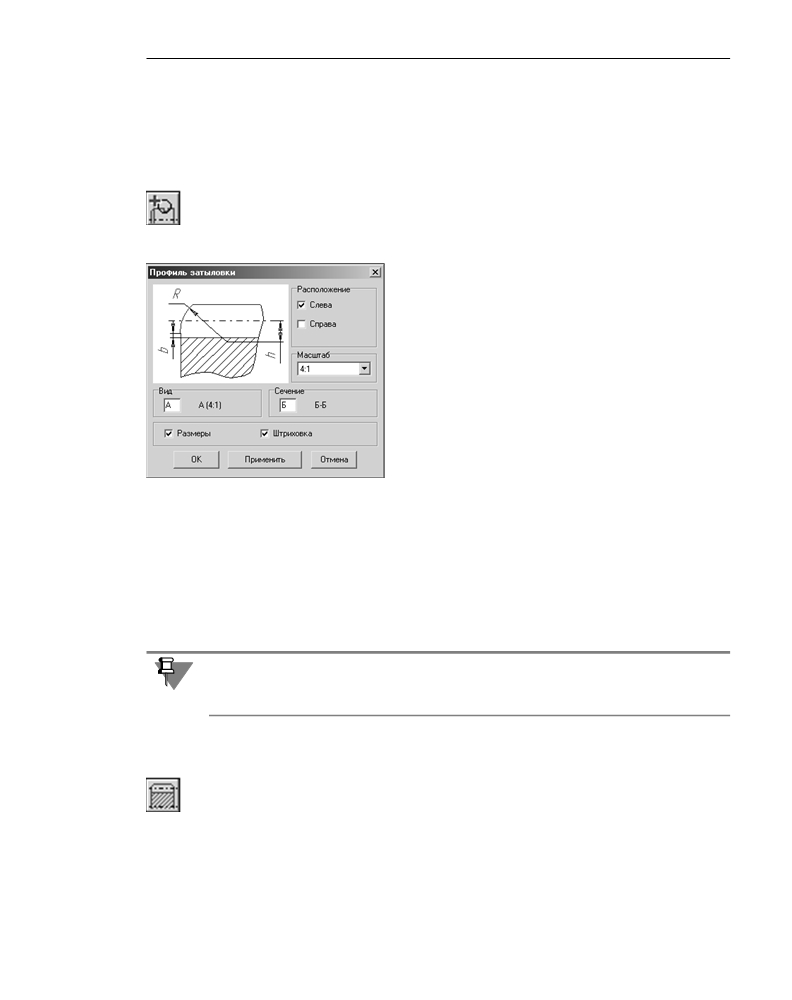

Профиль затыловки
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи.
Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внешнего контура. Щелчком мыши выберите команду Профиль затыловки. Откроется
одноименное команде окно (рис. 4.47).
В группе Расположение флажком отмечен вариант
расположения затыловки, который был задан при вводе
параметров шестерни.
На слайде показано, как будет выглядеть изображение
профиля затыловки на чертеже. При этом отображается
не расположение, а вариант отрисовки затыловки - пол!
ный или упрощенный.
Если затыловка выполняется и слева, и справа, на слай!
де будет показано изображение, соответствующее рас!
положению, отмеченному в группе Расположение.
1. Выберите из предлагаемого стандартного ряда Мас
штаб изображения профиля затыловки на чертеже.
Рис. 4.47.
2. Введите буквы для обозначения на чертеже вида и сечения, на которых будет показана
затыловка.
3. Включите опции Размеры и Штриховка, чтобы показать эти атрибуты на изображении
профиля.
4. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Профиль затыловки появится в списке дополнительных элементов только в том случае,
если при проектировании цилиндрической шестерни в КОМПАС SHAFT 2D было указано,
что зубья имеют затыловку.
4.6.2. Шестерня конической передачи с прямыми зубьями
Чтобы построить шестерню конической зубчатой передачи с прямыми зубьями, нажмите
кнопку Элементы механических передач внешнего контура, расположенную на
инструментальной панели внешнего контура. В раскрывшемся дополнительном меню со
списком элементов механических передач выберите команду Шестерня конической
передачи с прямыми зубьями. Откроется окно, в котором нужно задать параметры

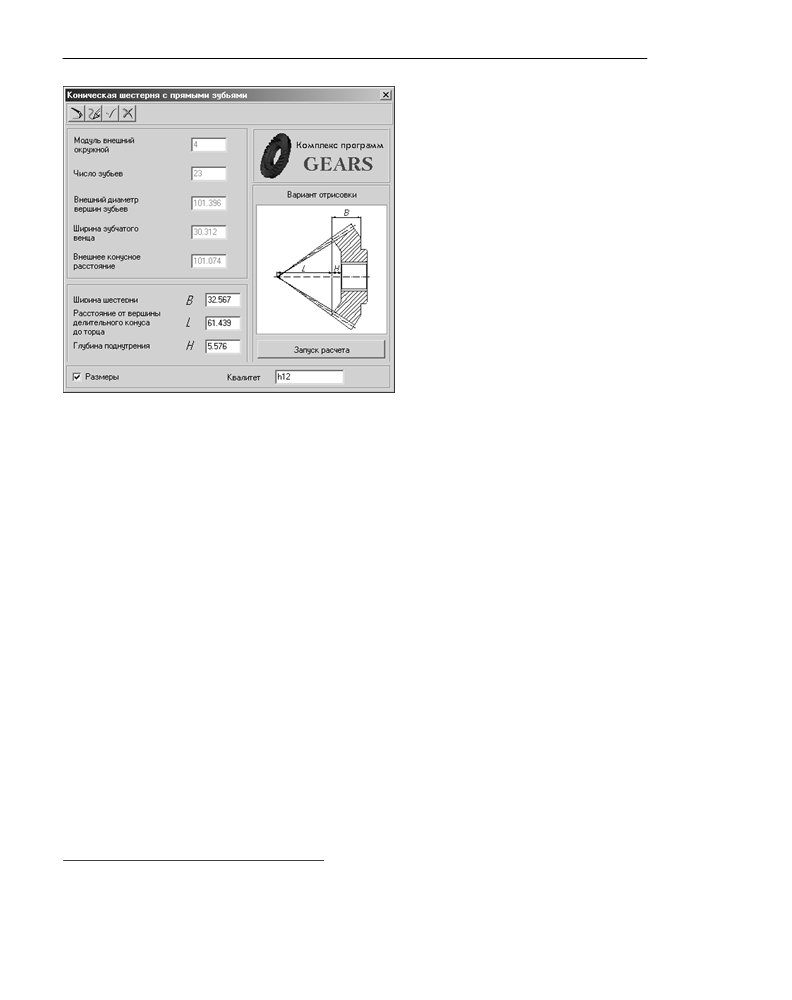

для расчета (рис. 4.48).
67
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля параметров шестерни неактивны и
содержат нулевые значения.
1. В правой нижней области окна Кони
ческая шестерня с прямыми зубья
ми показан вариант ориентации шес!
терни на валу. Чтобы выбрать другую
ориентацию шестерни, щелкните по
слайду правой клавишей мыши (или
два раза левой). Появится развернутое
меню вариантов. Выберите нужный
вид щелчком мыши.
Рис. 4.48.
2. Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже.
3. При необходимости скорректируйте характеристику точности изготовления шестерни -
измените значение в поле Квалитет.
4. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Коническая передача с прямыми зубьями» на с. 122.
5. После выполнения расчетов на экране появится окно, в котором предлагается выбрать
для дальнейшей работы одно из зубчатых колес передачи (см. рис. 4.44 на с. 65). Выбе!
рите объект построения и нажмите кнопку OK. Основные параметры выбранного зубча!
того колеса будут показаны в качестве справочных данных в левой верхней части окна
(рис. 4.48). Для редактирования будут доступны значения параметров:
▼ Ширина шестерни;
▼ Расстояние от вершины делительного конуса до торца;
▼ Глубина поднутрения.
Для шестерни конической передачи с прямыми зубьями вы можете построить следую!
щие дополнительные элементы:
▼ Таблица параметров;
▼ Кольцевые пазы1.
1. Порядок ввода параметров кольцевых пазов на конической шестерне с прямыми зубьями совпа!
дает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.1.6
на с. 57).
68
Глава 4. Построение внешнего контура
Таблица параметров конической шестерни с прямыми зубьями
Выделите в дереве ступеней и элементов шестерню конической зубчатой передачи с
прямыми зубьями. Нажмите кнопку Дополнительные элементы ступеней на инстру!
ментальной панели внешнего контура. Щелчком мыши выберите в развернувшемся ме!
ню команду Таблица параметров. Откроется окно, в котором необходимо ввести ин!

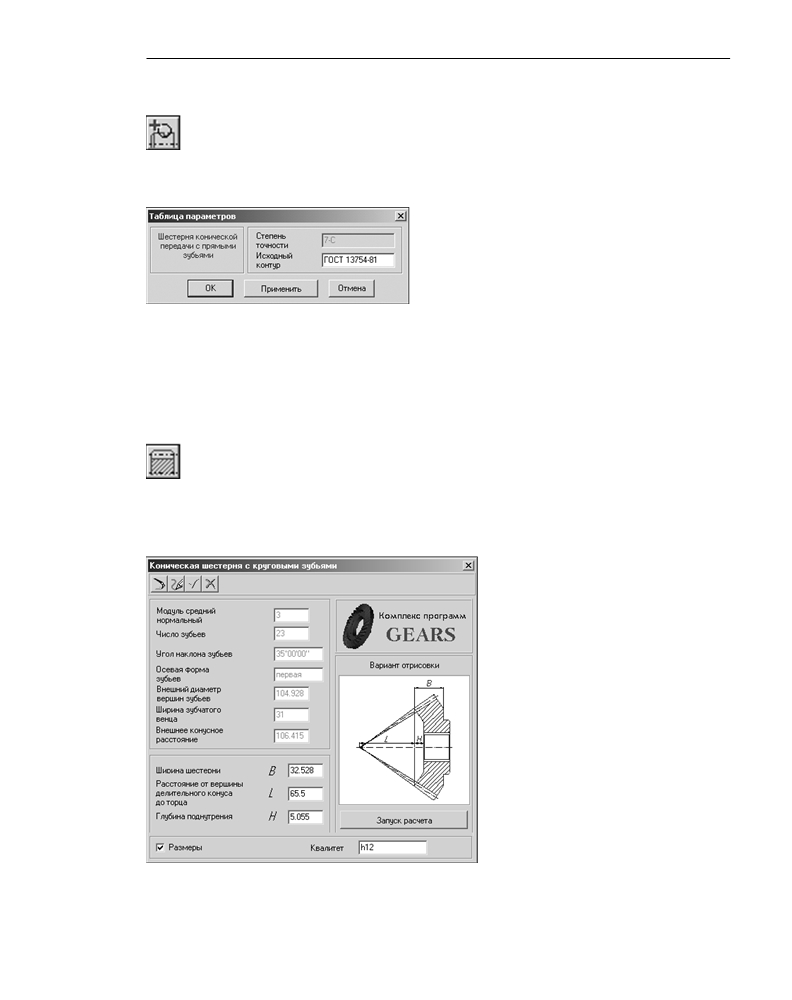

формацию для создания таблицы параметров (рис. 4.49).
В окне Таблица параметров указан тип шестерни
(шестерня конической передачи с прямыми зубья!
ми), степень точности, заданная при расчете, и вид
исходного контура.
1. При необходимости скорректируйте данные об
исходном контуре шестерни.
Рис. 4.49.
2.
Нажмите кнопку Применить, чтобы построить таблицу, не закрывая окно Таблица па
раметров.
3.
Чтобы создать таблицу, нажмите кнопку OK.
4.6.3.
Шестерня конической передачи с круговыми зубьями
Чтобы построить шестерню конической зубчатой передачи с круговыми зубьями, на!
жмите кнопку Элементы механических передач внешнего контура, расположен!
ную на инструментальной панели внешнего контура.
В раскрывшемся дополнительном меню со списком элементов механических передач
выберите команду Шестерня конической передачи с круговыми зубьями. Откроет!
ся окно, в котором нужно задать параметры для расчета (рис. 4.50).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля, содержащие параметры шестерни,
неактивны и содержат нулевые значе!
ния.
1.В правой нижней области окна показан
вариант ориентации шестерни на валу.
Чтобы выбрать другую ориентацию
шестерни, щелкните по слайду правой
клавишей мыши (или два раза левой).
На экране появится развернутое меню
вариантов. Щелчком мыши укажите
нужный вид.
Рис. 4.50.
69
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.
Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже. При необ!
ходимости скорректируйте характеристику точности изготовления шестерни - измените
значение в поле Квалитет.
3.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Коническая передача с круговыми зубьями» на с. 115.
4.
После выполнения расчетов на экране появится окно, в котором предлагается выбрать
для дальнейшей работы одно из зубчатых колес передачи (см. рис. 4.44 на с. 65). Выбе!
рите объект построения и нажмите кнопку OK.
Основные параметры выбранного колеса будут показаны в качестве справочных данных
в левой верхней части окна Коническая шестерня с круговыми зубьями (рис. 4.50).
Для редактирования будут доступны значения параметров:
▼ Ширина шестерни;
▼ Расстояние от вершины делительного конуса до торца;
▼ Глубина поднутрения.
Для шестерни конической передачи с круговыми зубьями можно построить следующие
дополнительные элементы:
▼ Таблица параметров;
▼ Кольцевые пазы1.
Таблица параметров конической шестерни с круговыми зубьями
Выделите в дереве ступеней и элементов шестерню конической зубчатой передачи с кру!
говыми зубьями. Нажмите кнопку Дополнительные элементы ступеней на инстру!
ментальной панели внешнего контура. Щелчком мыши выберите в развернувшемся ме!
ню команду Таблица параметров. Откроется окно, в котором необходимо ввести

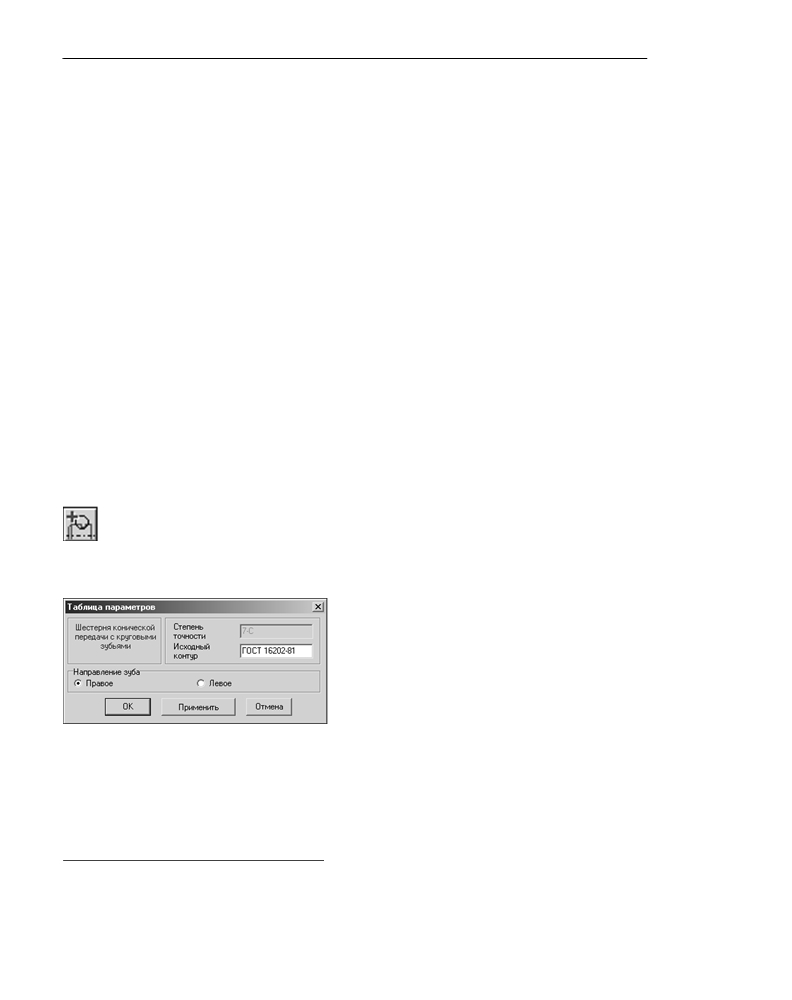

информацию для создания таблицы параметров (рис. 4.51).
В окне Таблица параметров указан тип шестерни
(шестерня конической передачи с круговыми зубь!
ями), степень точности, заданная при расчете, и вид
исходного контура.
1. При необходимости скорректируйте данные об
исходном контуре шестерни.
2. Укажите Направление зуба.
Рис. 4.51.
3.
Нажмите кнопку Применить, чтобы построить таблицу, не закрывая окно Таблица па
раметров.
4.
Чтобы создать таблицу, нажмите кнопку OK.
1. Порядок ввода параметров кольцевых пазов на конической шестерне с круговыми зубьями совпа!
дает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.1.6
на с. 57).
70
Глава 4. Построение внешнего контура
4.6.4.
Червяк цилиндрической червячной передачи

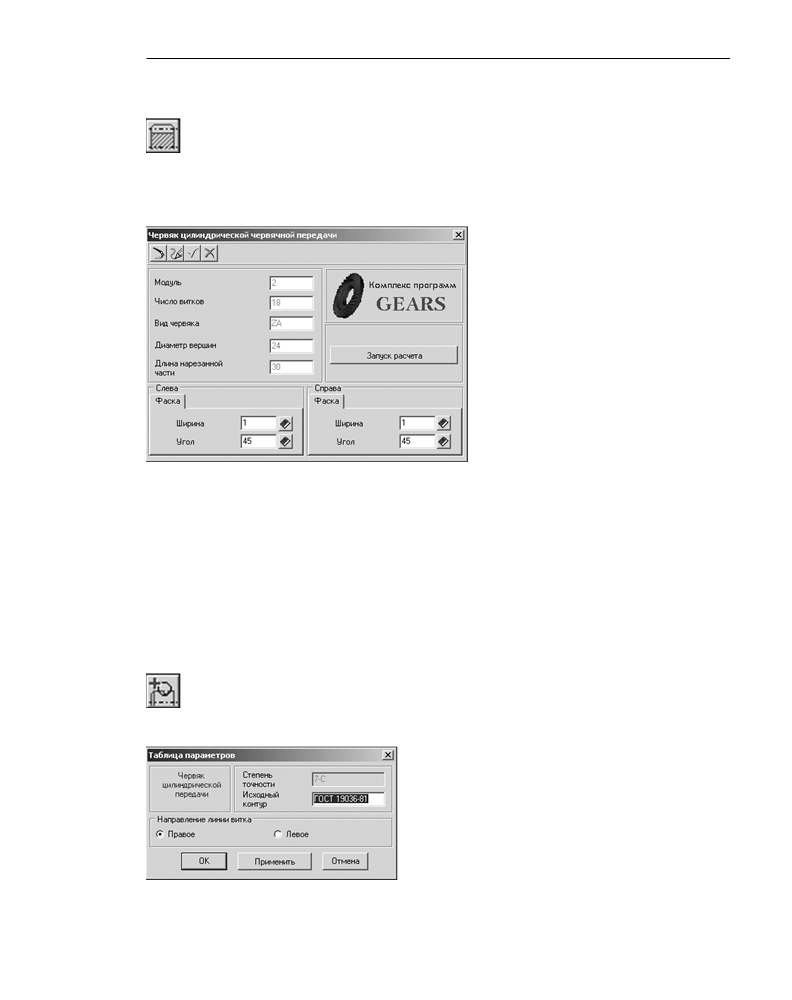

Чтобы построить червяк цилиндрической червячной передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Червяк цилиндрической чер
вячной передачи. Откроется окно, в котором нужно задать параметры для расчета
(рис. 4.52).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля, содержащие параметры червяка,
неактивны и содержат нулевые значения.
1. Задайте параметры фасок левого и
правого торцев червяка.
2. Нажмите кнопку Запуск расчета. От!
кроется окно модуля расчетов механи!
ческих передач КОМПАС GEARS.
Рис. 4.52.
Подробная информация о порядке выполнения расчета - в разделе «Червячная цилинд!
рическая передача» на с. 125.
После выполнения расчета основные параметры червяка будут показаны в качестве
справочных данных в левой верхней части окна Червяк цилиндрической червячной
передачи.
Для червяка цилиндрической червячной передачи можно построить дополнительный
элемент Таблица параметров.
Таблица параметров червяка цилиндрической передачи
Выделите в дереве ступеней и элементов червяк цилиндрической передачи. Нажмите
кнопку Дополнительные элементы ступеней на инструментальной панели внешнего
контура. Щелчком мыши выберите в развернувшемся меню команду Таблица пара
метров.
Откроется окно, в котором необходимо ввести инфор!
мацию для создания таблицы параметров (рис. 4.53).
В окне Таблица параметров указан тип элемента
механической передачи, степень точности, заданная
при расчете, и вид исходного контура.
1.
При необходимости скорректируйте данные об
исходном контуре червяка.
Рис. 4.53.
2.
Укажите Направление линии витка.
71
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
3.
Нажмите кнопку Применить, чтобы построить таблицу, не закрывая окно Таблица па
раметров.
4.
Чтобы создать таблицу, нажмите кнопку OK.
4.6.5.
Червячное колесо

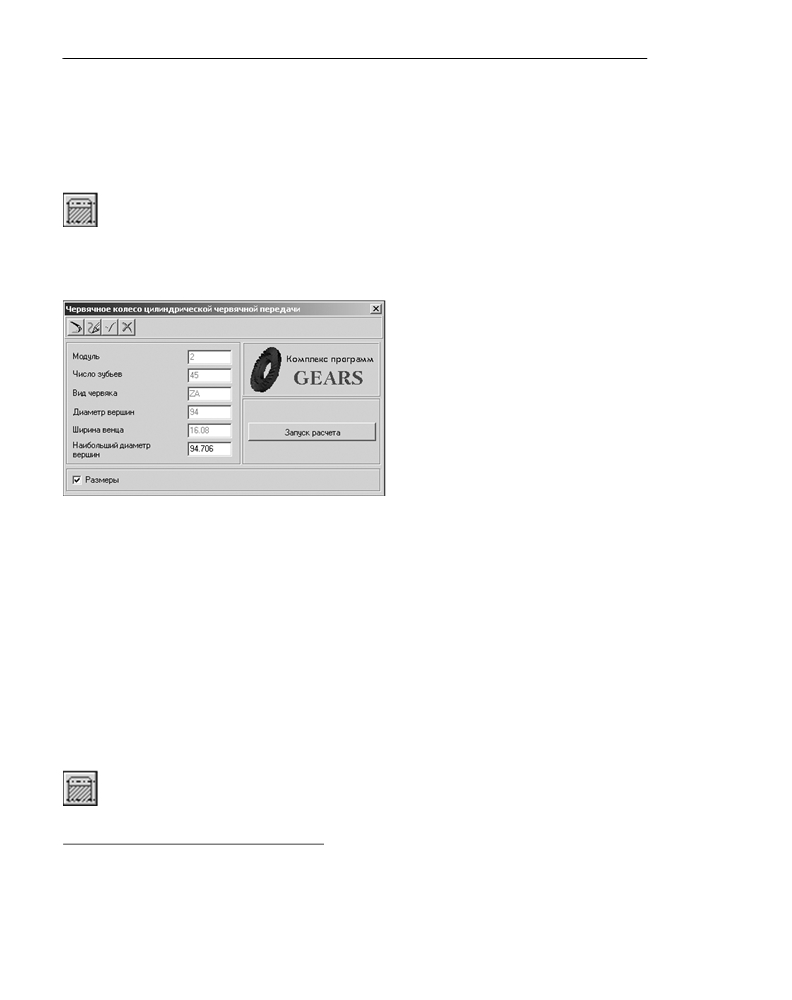

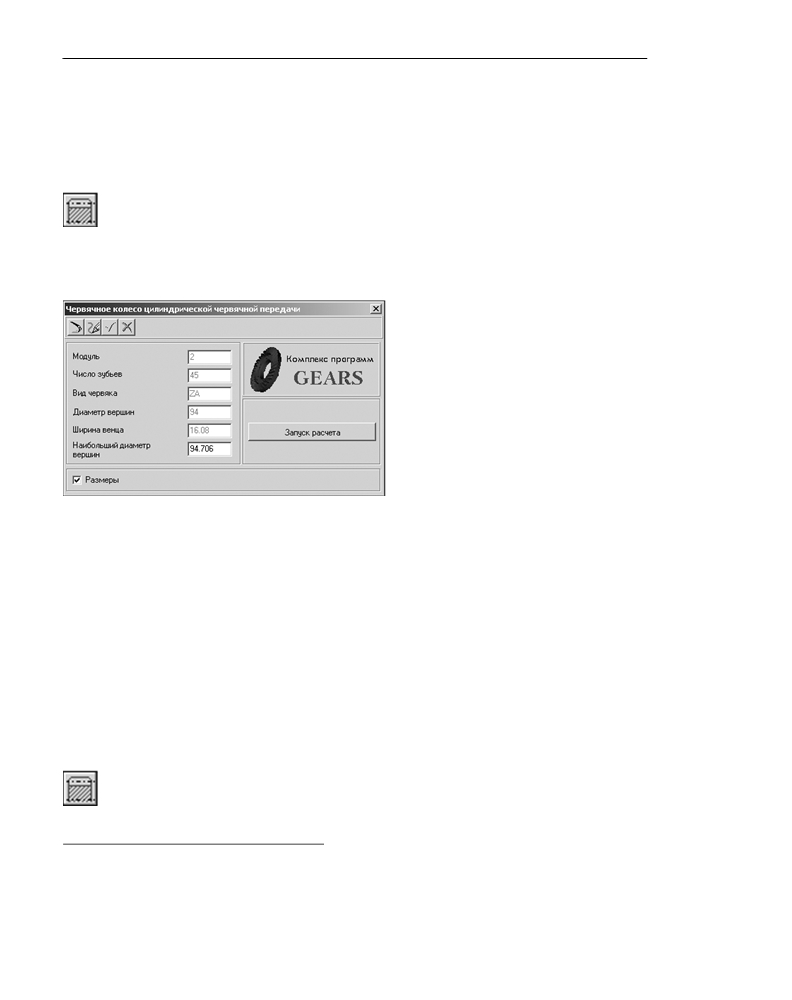

Чтобы построить колесо цилиндрической червячной передачи, нажмите кнопку Эле
менты механических передач внешнего контура, расположенную на инструмен!
тальной панели внешнего контура. В раскрывшемся дополнительном меню со списком
элементов механических передач выберите команду Червячное колесо цилиндри
ческой червячной передачи. Откроется окно, в котором нужно задать параметры для
расчета (рис. 4.54).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля с параметрами червячного колеса
неактивны и содержат нулевые значения.
1. Для простановки размеров на чертеже
включите опцию Размеры.
Рис. 4.54.
2.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Червячная цилиндрическая передача» на с. 125.
После выполнения расчета основные параметры червячного колеса будут показаны в ка!
честве справочных данных в левой части окна Червячное колесо цилиндрической
червячной передачи.
Для червячного колеса цилиндрической червячной передачи можно построить следую!
щие дополнительные элементы:
▼ Таблица параметров1;
▼ Кольцевые пазы2.
4.6.6.
Звездочка цепной передачи с роликовой цепью
Чтобы построить звездочку цепной передачи, нажмите кнопку Элементы механичес
ких передач внешнего контура, расположенную на инструментальной панели вне!
шнего контура. В раскрывшемся дополнительном меню со списком элементов механи!
ческих передач выберите команду Звездочка цепной передачи с роликовой цепью.
1.
Таблица параметров создается так же, как для червяка цилиндрической червячной передачи (см.
раздел «Таблица параметров червяка цилиндрической передачи» на с. 71).
2.
Порядок ввода параметров кольцевых пазов на червячном колесе совпадает с порядком ввода па!
раметров кольцевых пазов на цилиндрической ступени (cм. раздел 4.1.6 на с. 57).
72
Глава 4. Построение внешнего контура

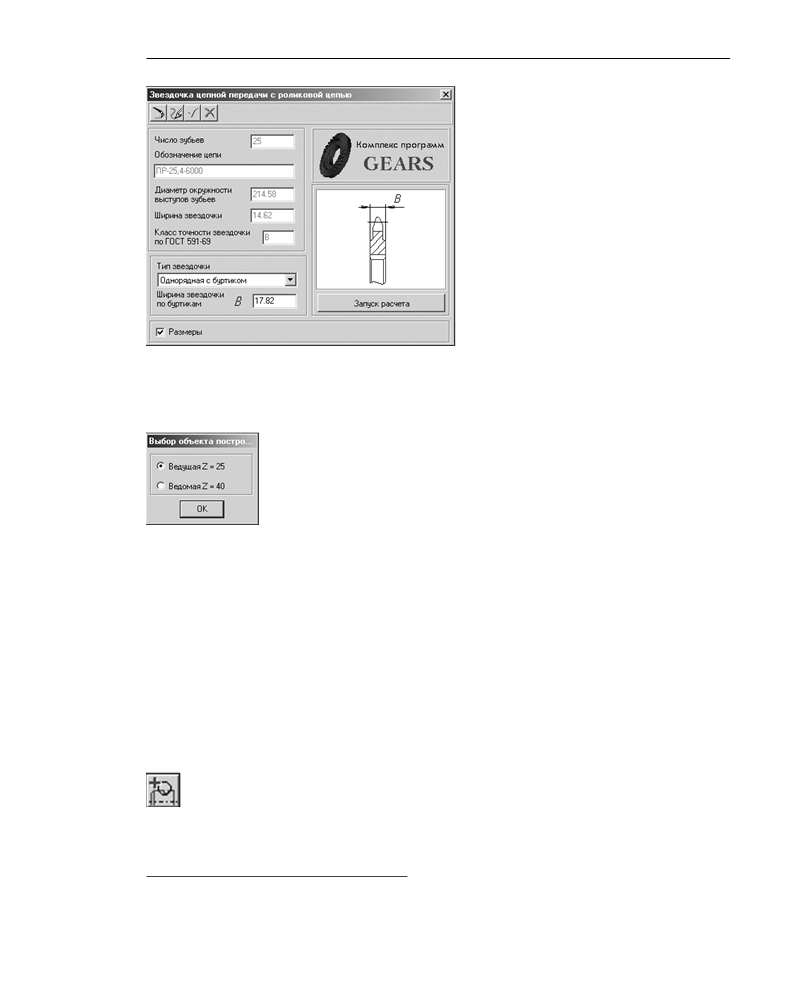

Откроется окно, в котором нужно задать па!
раметры для расчета (рис. 4.55).
В верхней части окна находится панель инс!
трументов. Она содержит кнопки вызова ко!
манд управления изображением проектиру!
емого элемента (см. табл. 3.2 на стр. 34).
Если расчет выполняется в первый раз, по!
ля, содержащие параметры звездочки, не!
активны и содержат нулевые значения.
1.
Включите опцию Размеры, чтобы
отобразить размеры звездочки на чер!
теже.
Рис. 4.55.
2. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Цепная передача» на с. 133.
3. После выполнения расчетов на экран выводится окно, в котором предла!
гается выбрать для дальнейшей работы одну из рассчитанных звездочек
(рис. 4.56). Выберите объект построения и нажмите кнопку OK. Основные
параметры выбранной звездочки будут показаны в качестве справочных
данных в левой части окна Звездочка цепной передачи с роликовой
цепью.
Рис. 4.56.
Для редактирования станут доступны параметры:
▼ Тип звездочки;
▼ Ширина звездочки по буртикам.
Для звездочки цепной передачи с роликовой цепью можно построить следующие допол!
нительные элементы:
▼ Таблица параметров;
▼ Профиль зубьев звездочки;
▼ Кольцевые пазы1.

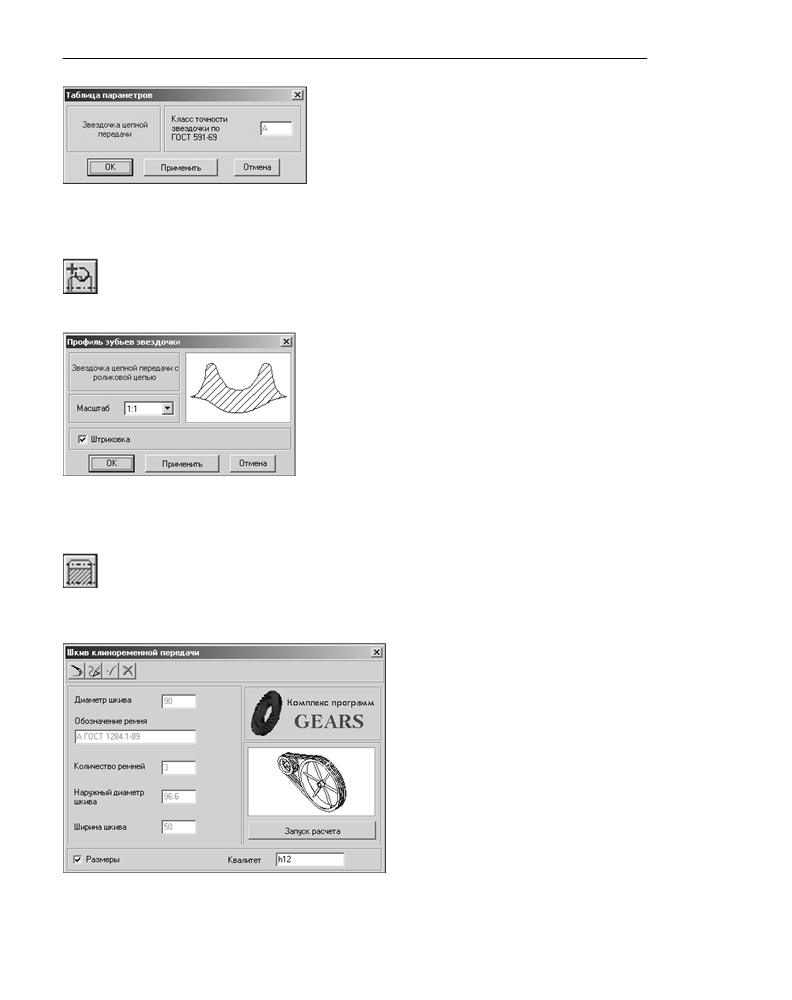

Таблица параметров звездочки цепной передачи
Выделите в дереве ступеней и элементов ступень Звездочка. Нажмите кнопку Допол
нительные элементы ступеней на инструментальной панели внешнего контура. Щел!
чком мыши выберите в развернувшемся меню команду Таблица параметров. Откро!
ется окно, где указан тип элемента механической передачи (звездочка цепной передачи)
и класс точности, заданный при расчете. (рис. 4.57).
1. Порядок ввода параметров кольцевых пазов на звездочке цепной передачи совпадает с порядком
ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.1.6 на с. 57).
73
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1. Нажмите кнопку Применить, чтобы построить таб!
лицу, не закрывая окно Таблица параметров.
2. Чтобы создать таблицу, нажмите кнопку OK.
Рис. 4.57.
Профиль зубьев звездочки
Выделите в дереве ступеней и элементов звездочку цепной передачи. Нажмите кнопку
Дополнительные элементы ступеней на инструментальной панели внешнего конту!
ра. Щелчком мыши выберите в развернувшемся меню команду Профиль зубьев. От!
кроется окно Профиль зубьев звездочки (рис. 4.58).
1.
Выберите из предлагаемого стандартного ряда Мас
штаб изображения профиля зубьев на чертеже.
2.
Включите опцию Штриховка, чтобы показать этот
атрибут на изображении профиля.
3.
Нажмите кнопку Применить, чтобы увидеть резуль!
таты построения, не закрывая окно диалога.
4.
Нажмите кнопку OK.
Рис. 4.58.
4.6.7. Шкив клиноременной передачи
Чтобы построить шкив клиноременной передачи, нажмите кнопку Элементы механи
ческих передач внешнего контура, расположенную на инструментальной панели
внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха!
нических передач выберите команду Шкив клиноременной передачи. Откроется ок!
но, в котором нужно задать параметры для расчета (рис. 4.59).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2
на стр. 34).
Если расчет выполняется в первый раз,
поля, содержащие параметры шкива, не!
активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы
отобразить размеры шкива на черте!
же.
Рис. 4.59.
74
Глава 4. Построение внешнего контура
2. При необходимости скорректируйте характеристику точности изготовления шкива - из!
мените значение в поле Квалитет.
3. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробную информацию о порядке выполнения расчета вы може!
те получить в разделе «Клиноременная передача» на с. 139.

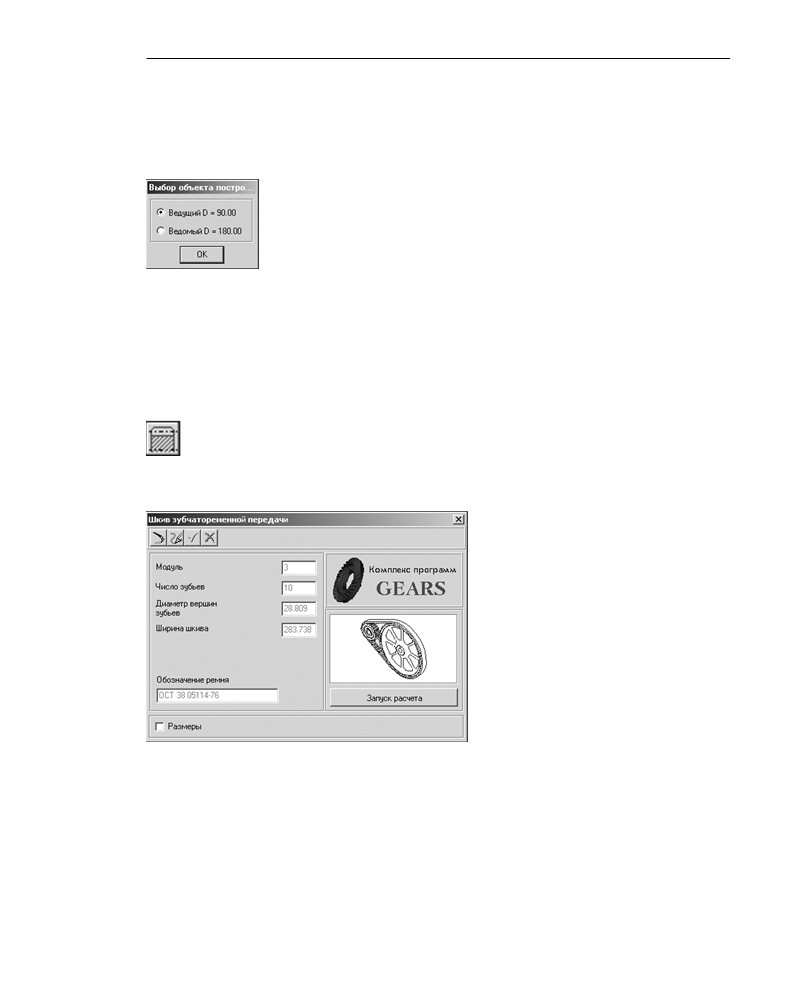

4. После выполнения расчетов на экране появится окно, в котором необхо!
димо выбрать для дальнейшей работы один из шкивов (рис. 4.60). Выбе!
рите объект построения и нажмите кнопку OK. Основные параметры вы!
бранного шкива и передачи будут показаны в качестве справочных данных
в левой верхней части окна Шкив клиноременной передачи.
Рис. 4.60.
Для шкива клиноременной передачи можно построить дополнительный элемент Коль
цевые пазы. Порядок ввода параметров кольцевых пазов на шкиве клиноременной пе!
редачи совпадает с порядком ввода параметров кольцевых пазов на цилиндрической
ступени (см. раздел 4.1.6 на с. 57).
4.6.8.
Шкив зубчатоременной передачи
Чтобы построить шкив зубчатоременной передачи, нажмите кнопку Элементы меха
нических передач внешнего контура, расположенную на инструментальной панели
внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха!
нических передач выберите команду Шкив зубчатоременной передачи. Откроется
окно, в котором нужно задать параметры для расчета (рис. 4.61).
В верхней части окна находится панель
инструментов. Она содержит кнопки вы!
зова команд управления изображением
проектируемого элемента (см. табл. 3.2 на
стр. 34).
Если расчет выполняется в первый раз,
поля, содержащие параметры шкива, не!
активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы
отобразить размеры шкива на черте!
же.
Рис. 4.61.
2. Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Зубчатоременная передача» на с. 141.

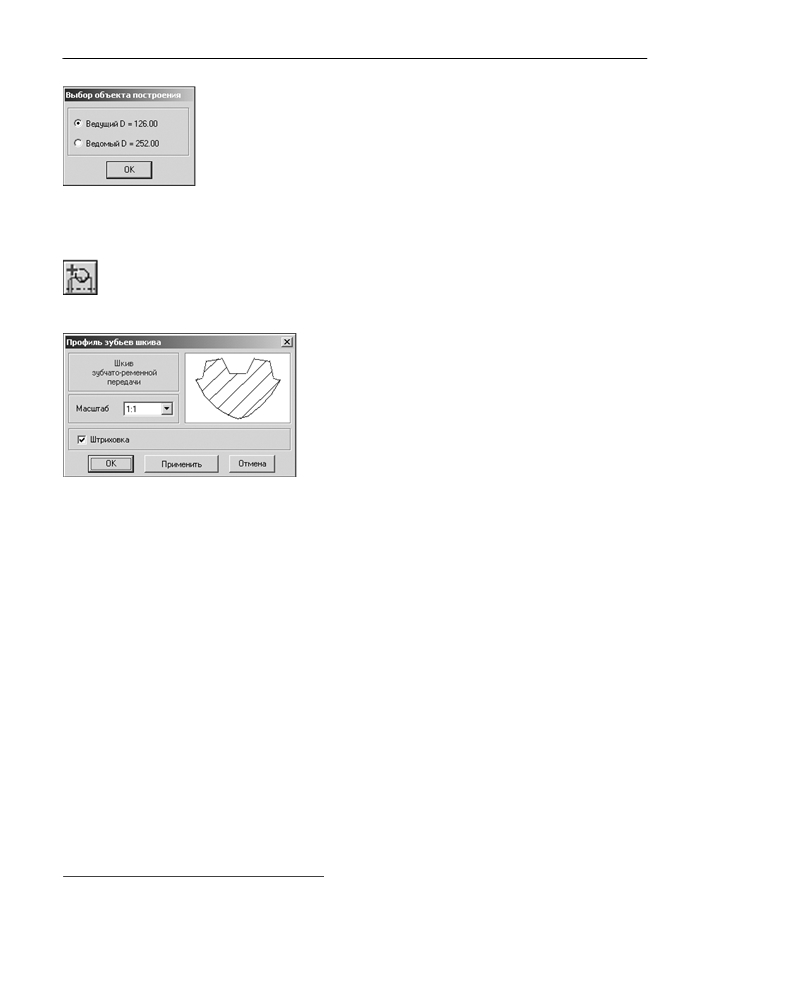

3. После выполнения расчетов на экране появится окно, в котором необходимо выбрать
для дальнейшей работы один из шкивов (рис. 4.62). Выберите объект построения и на!
жмите кнопку OK. Основные параметры выбранного шкива и передачи будут показаны
в качестве справочных данных в левой верхней части окна Шкив зубчатоременной
передачи.
75
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Для шкива зубчатоременной передачи вы можете построить дополнитель!
ные элементы:
▼ Профиль зубьев;
▼ Кольцевые пазы1.
Рис. 4.62.
Профиль зубьев шкива
Выделите в дереве ступеней и элементов шкив зубчатоременной передачи. Нажмите
кнопку Дополнительные элементы ступеней на инструментальной панели внешнего
контура. Щелчком мыши выберите в развернувшемся меню команду Профиль зубьев.
Откроется окно Профиль зубьев шкива (рис. 4.63).
1.
Выберите из предлагаемого стандартного ряда Мас
штаб изображения профиля зубьев на чертеже.
2.
Включите опцию Штриховка, чтобы показать этот
атрибут на изображении профиля.
3.
Нажмите кнопку Применить, чтобы увидеть резуль!
таты построения, не закрывая окно ввода парамет!
ров.
4.
Нажмите кнопку OK.
Рис. 4.63.
1. Порядок ввода параметров кольцевых пазов на шкиве зубчатоременной передачи совпадает с по!
рядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.1.6 на с. 57).
76
Глава 5.
Построение внутреннего контура
На инструментальной панели внутреннего контура расположены кнопки вызова команд
построения основных ступеней и дополнительных элементов модели.
К основным ступеням внутреннего контура относятся:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Центровое отверстие;
▼ Глухое отверстие;
▼ Квадрат;
▼ Шестерня внутреннего зацепления.
Дополнительные элементы могут быть разными для каждой ступени. Например:
▼ для цилиндрической ступени:
▼ Резьба;
▼ Шлицы;
▼ Шпоночные пазы;
▼ для шестерни:
▼ Таблица параметров;
▼ Профиль зубьев;

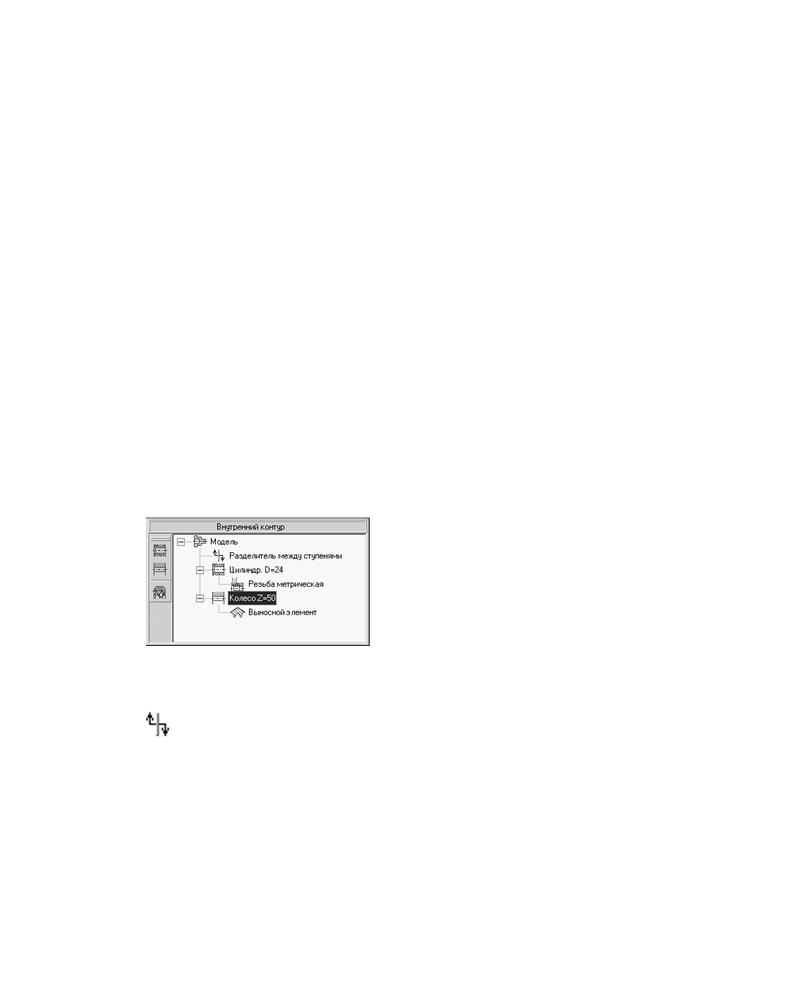

Дополнительные элементы ступени, в свою очередь, могут
иметь дополнительные элементы. Например, для зубчато!
го колеса с внутренними зубьями существует дополни!
тельный Выносной элемент (рис. 5.1).
Для каждого вида ступени приводится список дополни!
тельных элементов, относящихся только к данному виду
ступени.
Рис. 5.1.
Изменение взаимного расположения ступеней внутреннего
контура производится так же, как изменение расположе!
ния ступеней внешнего контура (см. раздел 3.4 на с. 32).
Особенностью построения внутреннего контура модели является возможность выбора и
изменения базового торца для любого элемента внутреннего контура. В дереве ступеней
и элементов внутреннего контура находится Разделитель между ступенями. Он изоб!
ражается в виде зеленой вертикальной черты со стрелками.
Для элементов, находящихся выше разделителя, базовым является левый торец объек!
та. Для элементов, находящихся ниже разделителя, базовым является правый торец
объекта.
77
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
5.1.
Цилиндрическая ступень внутреннего контура
Чтобы построить цилиндрическую ступень внутреннего контура, нажмите кнопку Ци
линдрическая ступень, расположенную в меню Простые ступени инструментальной
панели внутреннего контура. Далее построение цилиндрической ступени внутреннего
контура аналогично построению цилиндрической ступени внешнего контура (см. раздел
4.1 на с. 36).
На цилиндрической ступени внутреннего контура возможно построение следующих до!
полнительных элементов:
▼ Канавки;
▼ Подшипники;
▼ Резьбы;
▼ Шлицы;
▼ Шпоночные пазы.
Общий порядок построения дополнительных элементов описан в разделе 3.3 на с. 31.
5.1.1.
Канавки
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D могут быть
построены канавки следующих типов:
▼ Под стопорное кольцо;
▼ Под выход шлифовального круга.

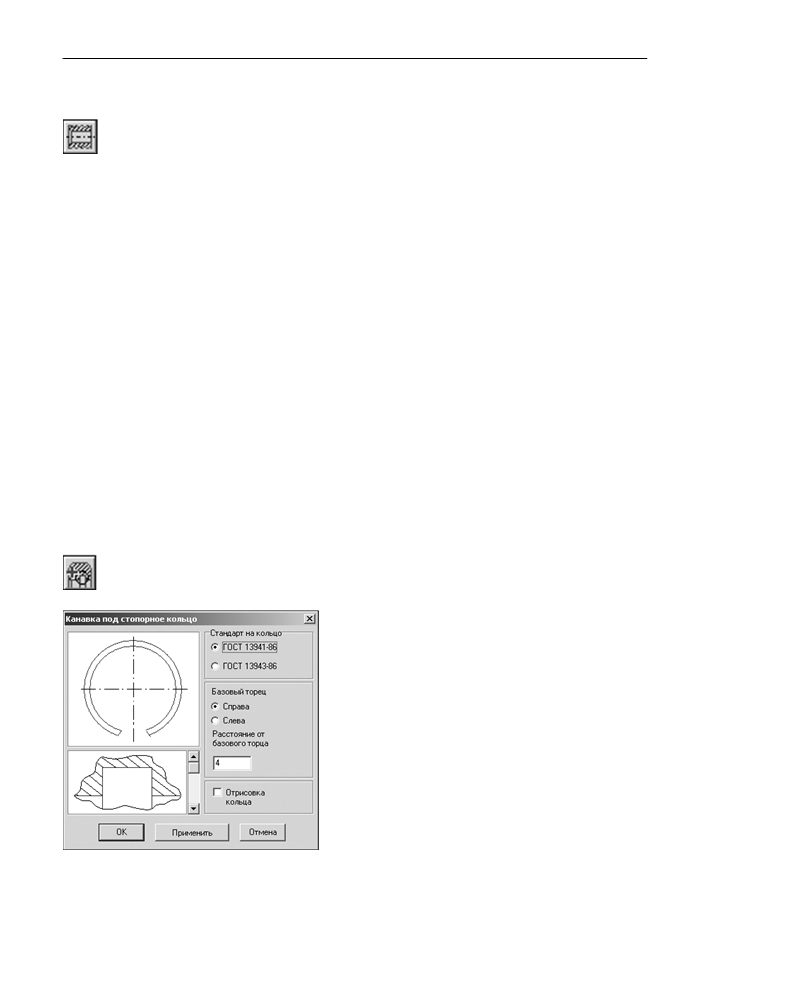

Канавка под стопорное кольцо
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Канавки.
Откроется дополнительное меню с различными типа!
ми канавок. Щелчком мыши укажите тип канавки
Под стопорное кольцо. На экране появится окно,
предназначенное для ввода параметров канавки и
кольца (рис. 5.2).
1. В левой области окна показан вид канавки по
умолчанию. Для того чтобы выбрать другой вид,
щелкните по слайду правой (или два раза левой)
клавишей мыши. На экране появится развернутое
меню видов канавок (рис. 5.3). Перемещая кур!
сор, выберите нужный вид канавки и щелкните по
нему мышью. Вы можете выбрать вид канавки,
пролистывая слайды в окне Канавка под сто
порное кольцо с помощью линейки прокрутки.
Рис. 5.2.
2. Выберите ГОСТ на кольцо в группе Стандарт на
кольцо.
78
Глава 5. Построение внутреннего контура
3.Определите торец ступени, относительно которо!
го будет базироваться канавка.
4.Включите опцию Отрисовка кольца, чтобы
отображать стопорное кольцо на чертеже.
Рис. 5.3.
5.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6.
Нажмите кнопку OK.

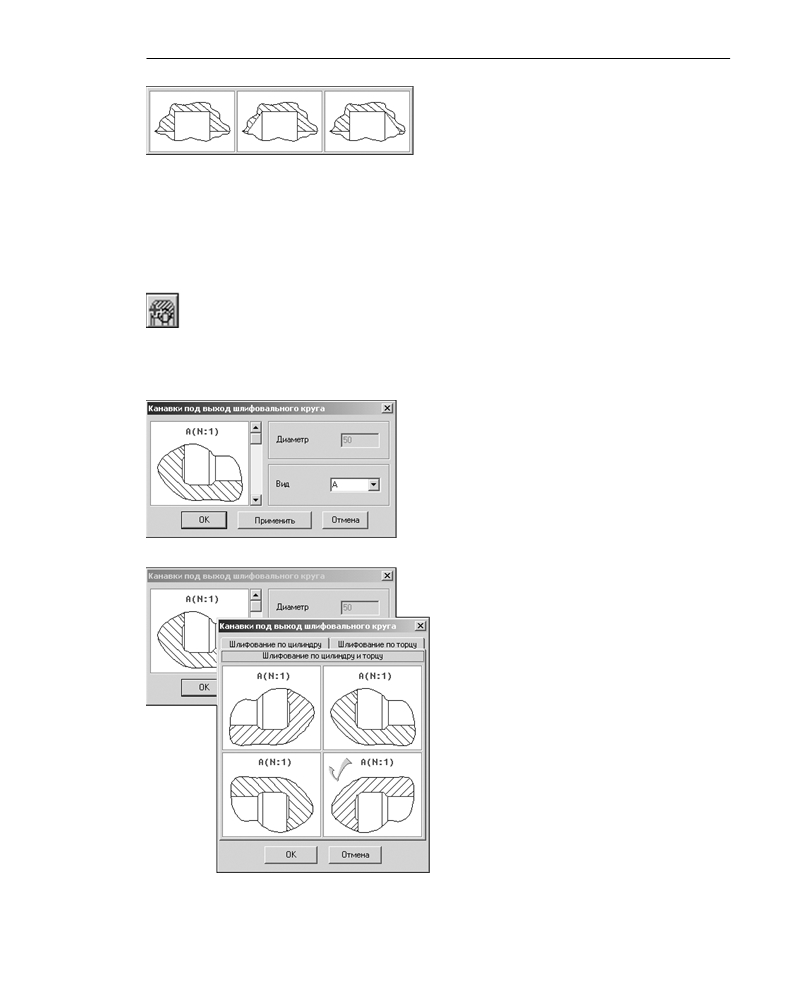

Канавка под выход шлифовального круга
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Канавки. Откроется
дополнительное меню с различными типами канавок. Щелчком мыши укажите тип ка!
навки Под выход шлифовального круга. На экране появится окно, в котором нужно
выбрать вид канавки (рис.
5.4).
В левой части окна показан вид канавки по умолча!
нию. Чтобы его изменить, щелкните по слайду правой
(или два раза левой) клавишей мыши. На экране поя!
вится диалог выбора вида канавки. Он содержит три
вкладки (рис. 5.5):
▼ Шлифование по цилиндру;
▼ Шлифование по торцу;
▼ Шлифование по цилиндру и торцу.
Рис. 5.4.
1. Раскройте вкладку, соответствующую необхо!
димому виду шлифования.
2. Укажите нужный слайд, затем дважды щелк!
ните по нему мышью или нажмите кнопку OK.
Вы можете выбрать тип канавки, пролистывая
слайды с помощью линейки прокрутки.
3. В поле Вид укажите букву, которой будет на
чертеже обозначаться выносной элемент с
изображением канавки.
4. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Для канавки под выход шлифовального круга вы
можете построить дополнительный Выносной
элемент.
Рис. 5.5.
79
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D

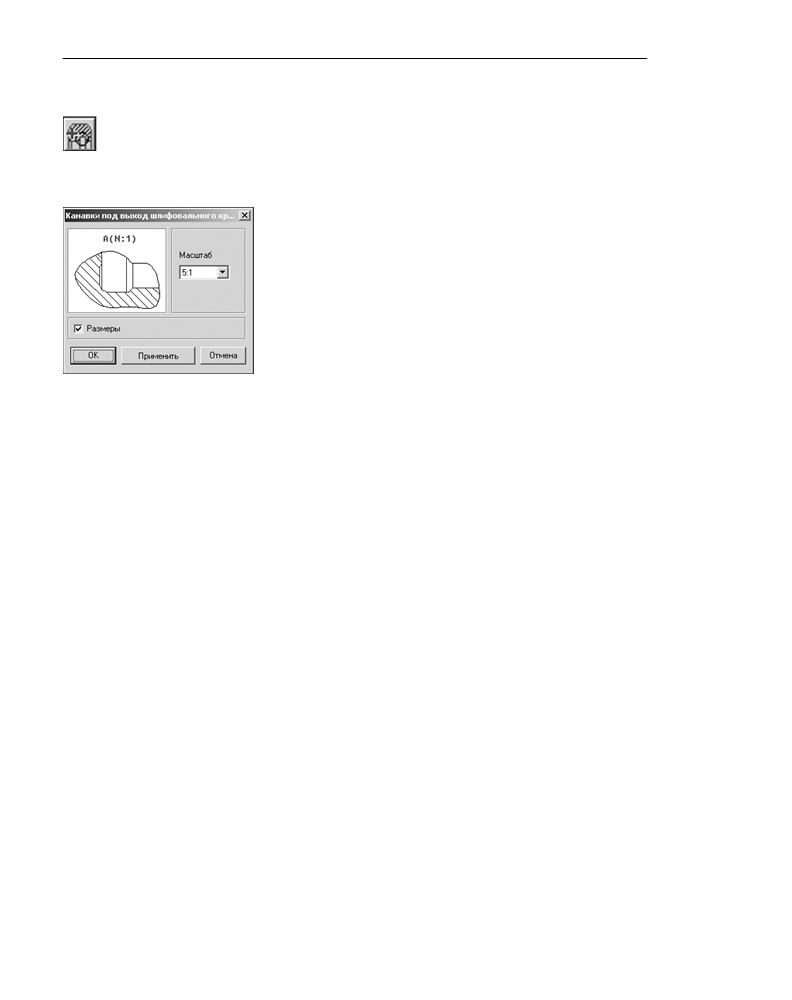

Выносной элемент канавки под выход шлифовального круга
Выделите в дереве элементов и ступеней внутреннего контура дополнительный элемент
Канавка под выход шлифовального круга и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внутреннего контура. Щелчком мы!
ши выберите в развернувшемся меню команду Выносной элемент. Откроется окно
Канавки под выход шлифовального круга (рис. 5.6).
1.
Выберите из предлагаемого стандартного ряда Масштаб
изображения профиля канавки на чертеже.
2.
Включите опцию Размеры для простановки размеров на
чертеже.
3.
Нажмите кнопку Применить, чтобы увидеть результаты
построения, не закрывая окно ввода параметров.
4.
Нажмите кнопку OK.
Рис. 5.6.
5.1.2.
Резьба
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D может
быть построена резьба следующих типов:
▼ Метрическая;
▼ Метрическая для пластмасс;
▼ Трубная;
▼ Трапецеидальная;
▼ Упорная;
▼ Круглая.
Для резьбы каждого типа можно построить дополнительный элемент Профиль резь
бы.
Правила ввода параметров резьбы и данных для построения профиля резьбы одинако!
вы для ступеней и внешнего, и внутреннего контуров. Они описаны в разделе 4.1.2 на
с. 40.
5.1.3.
Шлицы
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D могут быть
построены шлицы следующих типов:
▼ Прямобочные;
▼ Эвольвентные;
▼ Треугольные.
80
Глава 5. Построение внутреннего контура

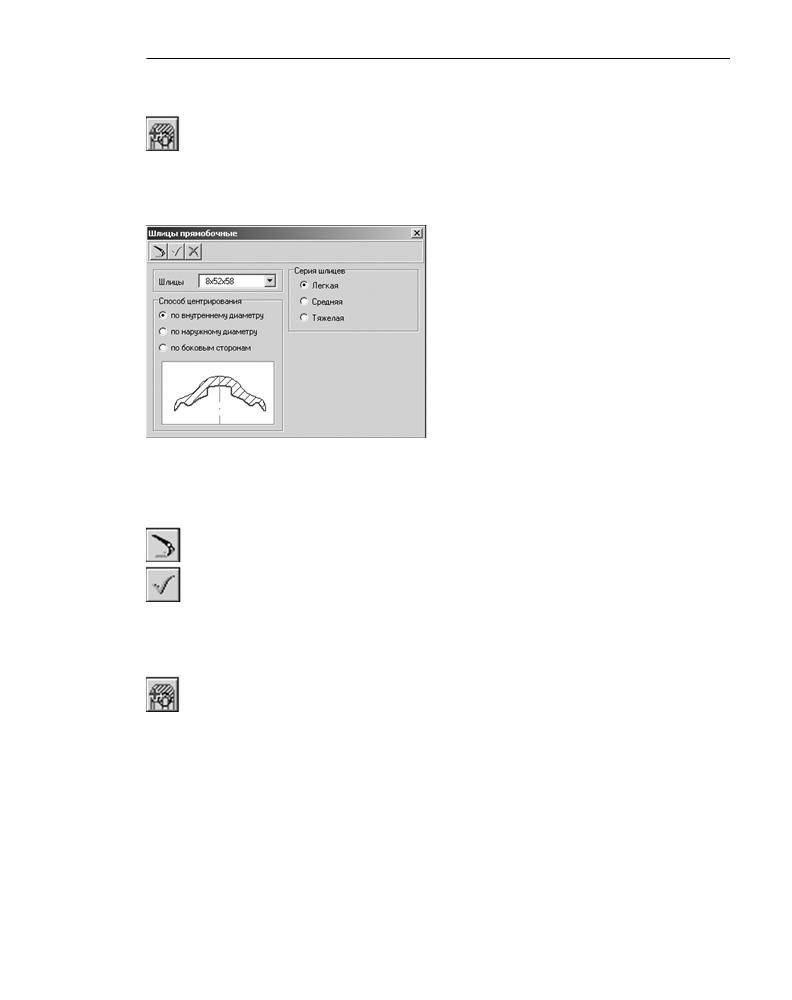

Шлицы прямобочные внутренние
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шлицы. Откроется
дополнительное меню с различными типами шлицев. Щелчком мыши укажите тип
Шлицы прямобочные. На экране появится окно, предназначенное для ввода парамет!
ров шлицев (рис. 5.7).
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд уп!
равления изображением проектируемого эле!
мента (см. табл. 3.2 на стр. 34).
1. В поле Шлицы приводится обозначение шли!
цев, соответствующих диаметру активной сту!
пени и указанной серии. Вы можете выбрать
другие шлицы из предлагаемого списка. Ре!
комендуется выбирать значение внутреннего
диаметра шлицев ближайшее к диаметру ак!
тивной ступени. При несовпадении значений
программа изменит диаметр ступени на тот,
Рис. 5.7.
который вы задали для шлицев.
2.
Определите Способ центрирования шлицев - выберите один из вариантов в группе Спо
соб центрирования.
3.
Укажите Серию шлицев - выберите один из вариантов в группе Серия шлицев.
4.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
5.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для внутренних прямобочных шлицев можно построить дополнительный элемент Про
филь шлицев.
Профиль внутренних прямобочных шлицев
Выделите в дереве ступеней и элементов внутреннего контура дополнительный элемент
Шлицы прямобочные и нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внутреннего контура. Щелчком мыши выберите в развернув!
шемся меню команду Профиль шлицев. На экране появится окно Профиль внутрен
них прямобочных шлицев (рис. 5.8).
1.
Выберите из предлагаемого стандартного ряда Масштаб изображения профиля шлицев
на чертеже.
81
содержание .. 2 3 4 5 ..
