ОРГАНЫ УПРАВЛЕНИЯ 2-13

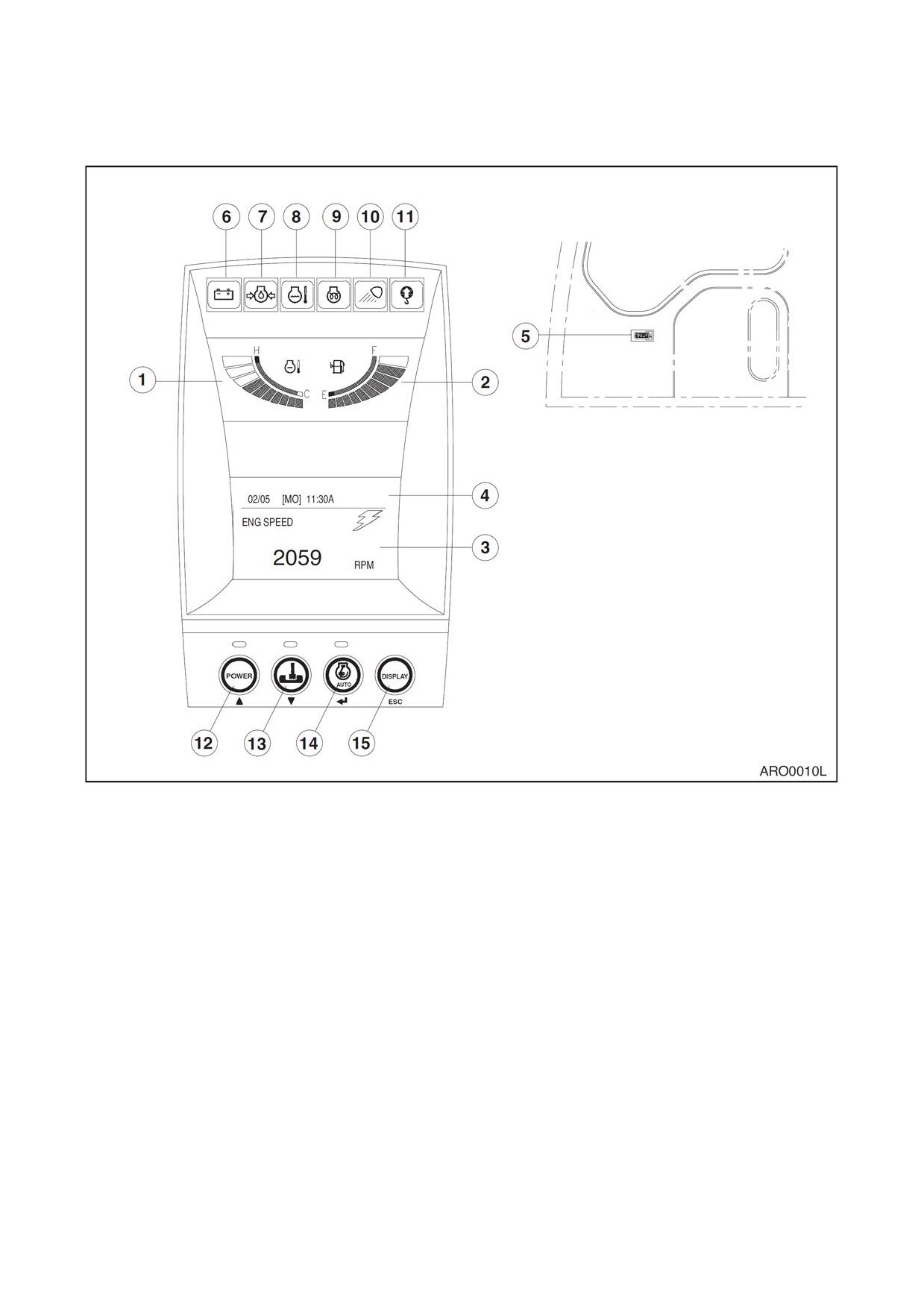

ПРИБОРНАЯ ПАНЕЛЬ

Р ис. 23

1. ИНДИКАТОР ТЕМПЕРАТУРЫ

9. ИНДИКАТОР ЗАВЕРШЕНИЯ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРЕДПУСКОВОГО ПОДОГРЕВА

ДВИГАТЕЛЯ

10. СВЕТОВОЙ ИНДИКАТОР РАБОЧЕГО

2. УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

ОСВЕЩЕНИЯ

3. МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР

11. СВЕТОВОЙ ИНДИКАТОР СИГНАЛИЗАЦИИ

И ЗОНА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ

О ПЕРЕГРУЗКЕ (ОПЦИЯ)

(См. стр. 2-19)

12. КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ

4. ЦИФРОВЫЕ ЧАСЫ

(см. стр. 2-23)

5. СЧЕТЧИК МОТОЧАСОВ

13. КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ (см.

6. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

стр. 2-24)

СИГНАЛ ЗАРЯДКИ

14. КНОПКА ВЫБОРА РЕЖИМА

7. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА

СИГНАЛ ДАВЛЕНИЯ МАСЛА ДВИГАТЕЛЯ

(см. стр. 2-24)

8. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

15. КНОПКА ВЫБОРА ДИСПЛЕЯ (см. стр. 2-25)

СИГНАЛ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

2-14 ОРГАНЫ УПРАВЛЕНИЯ

ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

Когда ключ зажигания двигателя поворачивают в положение

"I"

(ON) все индикаторы

показания и предупреждения включатся и в течении примерно 2 секунд будет слышан

предупреждающий звуковой сигнал.

В этот момент на цифровых часах и в зоне графической информации появится движущаяся

фигурка экскаватора (3 и 4, рис. 23).

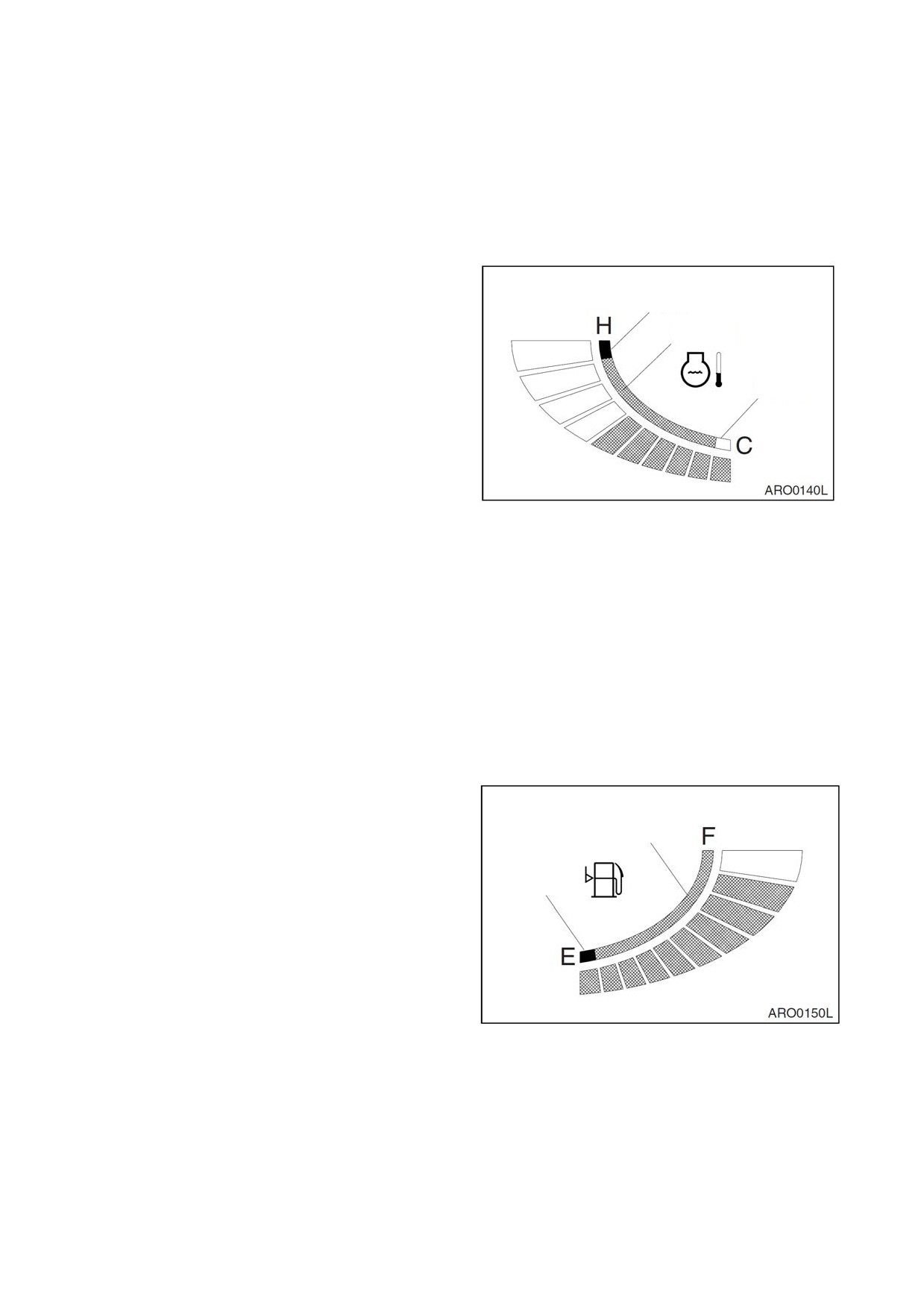

ИНДИКАТОР ТЕМПЕРАТУРЫ

КРАСН

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

ЗЕЛЕН

Температуру охлаждающей жидкости

двигателя указывают цветные полоски.

БЕЛАЯ ЗОНА

указывает, что

БЕЛ

температура ниже нормальной рабочей

температуры

ЗЕЛЕНАЯ ЗОНА

указывает, что

температура в пределах диапазона

нормальной рабочей температуры.

КРАСНАЯ ЗОНА

указывает, что

температура слишком высока.

Р ис. 24

Во время работы полоски должны быть в

зеленой зоне.

Если полоска в красной зоне начинает мигать,

раздается предупредительный звуковой

сигнал,

и скорость двигателя автоматически уменьшается. При этом следует дать

двигателю поработать на низкой скорости холостого хода до тех пор,

пока показания

индикатора температуры не вернутся в зеленую зону Когда индикатор покажет,

снижение до зеленой зоны, выключить двигатель. Проверить уровень охлаждающей

жидкости, натяжение ремня вентилятора, проверить наличие посторонних предметов у

радиатора и т.д.

Когда температура достигнет нормального уровня,

скорость двигателя автоматически

восстановится.

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

ЗЕЛЕН

Показывает

количество

топлива,

оставшегося в баке.

ЗЕЛЕНАЯ ЗОНА - указывает нормальное

КРАСН

количество топлива.

КРАСНАЯ ЗОНА - указывает, сто уровень

топлива низок.

Если полоска в красной зоне начинает

мигать следует немедленно добавить

топливо.

Проверять уровень топлива следует на

ровном грунте.

Р ис. 25

ОРГАНЫ УПРАВЛЕНИЯ 2-15

3. МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И

ЗОНА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ

См. раздел

«Многофункциональный

датчик и зона графической информации,

стр. 2-19.

ис.

ЦИФРОВЫЕ ЧАСЫ

Как цифровые часы отображает текущее

время Содержание дисплея:

Дисплей

Описание

Месяц

ДД

Дата

День

ЧЧ

Час

7520 мм

Минута

A (P)

До полудня

(После полудня)

ис.

Установка времени описана в разделе

“Метод установки для главного меню”,

стр. 2-26.

СЧЕТЧИК МОТОЧАСОВ

Счетчик моточасов указывает общее

количество часов работы двигателя.

Счетчик будет мигать каждые

секунды

при работающем двигателе для

подтверждения правильности работы

двигателя.

Р ис. 28

2-16 ОРГАНЫ УПРАВЛЕНИЯ

6. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

СИГНАЛ ЗАРЯДКИ

Этот индикатор загорается при

включении выключателя стартера и

должен погаснуть,

когда двигатель

запустится Если он не выключается,

необходимо немедленно заглушить

двигатель

и выяснить

причину

возникновения проблемы.

ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

ис.

СИГНАЛ ДАВЛЕНИЯ МАСЛА ДВИГАТЕЛЯ

Этот индикатор загорается при

включении выключателя стартера и

должен погаснуть,

когда двигатель

запустится Например, если давление

масла в двигателе станет слишком

низким,

индикатор загорится и

прозвучит предупреждающий звуковой

сигнал

Если

это

произойдет,

необходимо немедленно заглушить

двигатель

и выяснить

причину

возникновения

проблемы

При

продолжении работы при включенном

ис.

индикаторе произойдет серьезное

повреждение двигателя.

ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ

СИГНАЛ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

Если охлаждающая жидкость двигателя

перегревается,

это

индикатор

загорается

раздается

предупредительный звуковой сигнал В

случае загорания индикатора следует

уменьшить скорость двигателя до

падения температуры охлаждающей

жидкости Не следует выключать

двигатель,

поскольку это приведет к

ис.

повышению температуры охлаждающей

жидкости,

и двигатель может заглохнуть

из-за подъема температуры.

ПРИМЕЧАНИЕ.: Проверить индикатор температуры охлаждающей жидкости. Если полоска в

красной зоне начинает мигать, раздается предупредительный звуковой

сигнал,

скорость двигателя автоматически уменьшается При этом следует дать двигателю

поработать на низкой скорости холостого хода до тех пор,

пока показания индикатора

температуры не вернутся в зеленую зону.

Когда индикатор покажет, снижение до зеленой зоны, выключить двигатель. Проверить

уровень охлаждающей жидкости, натяжение ремня вентилятора, проверить наличие

посторонних предметов у радиатора и т.д.

Когда температура достигнет нормального уровня,

скорость двигателя автоматически

восстановится.

ОРГАНЫ УПРАВЛЕНИЯ 2-17

9. ИНДИКАТОР ЗАВЕРШЕНИЯ

ПРЕДПУСКОВОГО ПОДОГРЕВА

Этот индикатор указывает,

что

предварительный прогрев двигателя

завершен.

Р ис. 32

10. СВЕТОВОЙ ИНДИКАТОР РАБОЧЕГО

ОСВЕЩЕНИЯ

Данный индикатор указывает,

что

рабочее освещение включено.

Р ис. 33

11. СВЕТОВОЙ ИНДИКАТОР СИГНАЛИЗАЦИИ

О ПЕРЕГРУЗКЕ (ОПЦИЯ)

Если машина оборудована устройством

предупреждения о перегрузке при

достижении предельной нагрузки,

этот

индикатор загорится и раздастся

предупредительный звуковой сигнал.

ОСТОРОЖНО!

Если этот индикатор загорится при

Р ис. 34

подъеме груза,

следует немедленно

уменьшить нагрузку.

Если работа будет продолжена при

горящем

индикаторе,

возможно

опрокидывание машины,

повреждение

компонентов гидравлической системы

или элементов конструкции машины.

2-18 ОРГАНЫ УПРАВЛЕНИЯ

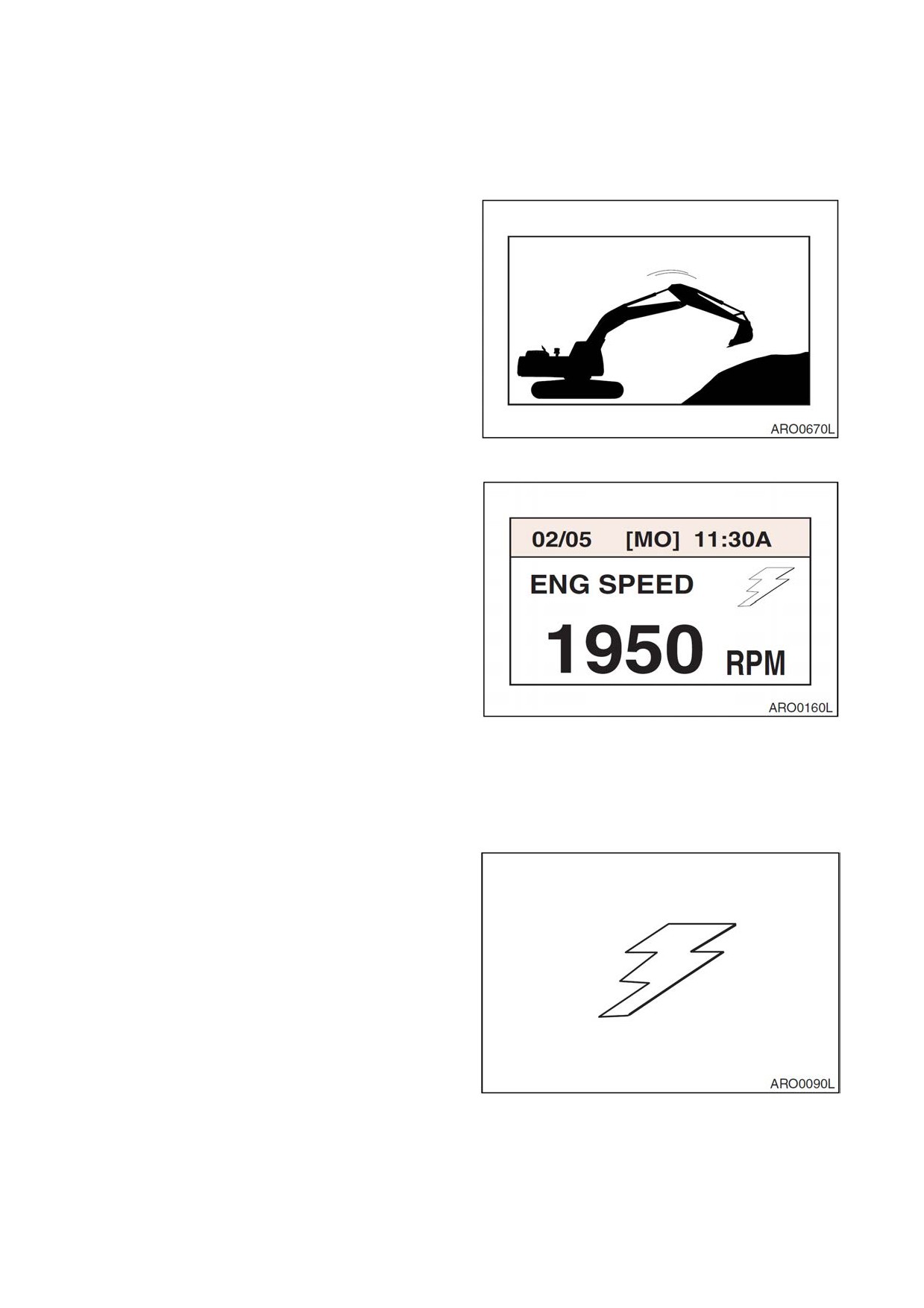

МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И

ГРАФИЧЕСКАЯ ИНФОРМАЦИЯ

Пре установке переключателя стартера в

положение

“I”

(Включено) на экране на

секунды появится изображение движущегося

экскаватора.

Когда


движущегося

экскаватора пропадет,

ее место будут

последовательно

занимать

многофункциональный

индикатор

цифровые часы.

Количество оборотов двигателя в минуту,

напряжение аккумуляторной батареи и

давление

гидравлического

насоса

ис.

отображаются в цифровой форме, а

цифровые часы высвечиваются в верхней

части дисплея.

Каждый раз при нажатии кнопки выбора

дисплея (15, рис. 23), цифровая информация

на экране меняется в следующей

последовательности:

Скорость двигателя

(об./мин.)

-> Напряжение батареи

(В)

Давление в переднем насосе

(бар)

Давление в заднем насосе (бар).

ПРИМЕЧАНИЕ: См. рис. 39 - 42.

Используя комбинации кнопок выбора

режима,

можно вывести на дисплей

ис.

информацию о состоянии фильтров и масла.

Можно

задать

язык

отображения

информации на дисплее.

Выбор языка и метод индикации информации

см. в разделе "Метод настройки главного

меню" на стр. 2-26.

ИНДИКАТОР СВЯЗИ

Указывает состояние процесса обмена

информацией между главным контроллером

и приборной панелью.

1. Нормальное состояние:

Последовательно мигает символ

"молнии".

ПРИМЕЧАНИЕ: См. рис. 39 - 42.

ис.

2. Аномальное состояние:

Отсутствие символа означает ошибку

связи.

ПРИМЕЧАНИЕ: См. рис 38.

ОРГАНЫ УПРАВЛЕНИЯ

2-19

ПРЕДУПРЕЖДЕНИЕ ОБ ОШИБКЕ СВЯЗИ

При возникновении ошибки связи

контроллера e-EPOS и приборной панели

отображается данный экран.

При отображении данного экрана следует

связаться с дистрибьютором компании

DOOSAN или агентством по продаже.

ПРИМЕЧАНИЕ:

Если в ходе работы возникает

ошибка связи,

в памяти

сохраняется

последний

выбранный режим Например,

ис.

при

неисправности

сохраняются режим мощности,

режим

работы

автоматического холостого

хода.

ПРИМЕЧАНИЕ: Когда переключатель стартера

установлен в положение

I”(Вкл.)

при наличии ошибки связи,

контроллер

e-EPOS

по

умолчанию

установит

следующиережимы.

Режим

мощности:

стандартный

режим

Режим работы:

Режим

земляных работ

Режим

автоматического

холостого хода:

Включен

(состояние выбора)

СКОРОСТЬ ДВИГАТЕЛЯ

Скорость двигателя отображается в

ис.

цифровой форме.

2. НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ

БАТАРЕИ

Напряжение батареи отображается в

цифровой форме При работающем

двигателе показания должны быть в

диапазоне 26 - 30В.

При

включении

стартера

или

использовании

системы

Р ис. 40

предварительного

подогрева,

напряжение может временно снизиться

ниже

В, но это не является

неисправностью.

2-20 ОРГАНЫ УПРАВЛЕНИЯ

3. ДАВЛЕНИЕ ПЕРЕДНЕГО

ГИДРАВЛИЧЕСКОГО НАСОСА

Давление переднего гидравлического

насоса отображается в цифровой форме.

ПРИМЕЧАНИЕ:. Этот

насос

является

ближайшим к картеру маховика

двигателя или является самым

верхним из гидравлических

насосов.

Показания отображаются в барах.

Р ис. 41

ДАВЛЕНИЕЗАДНЕГОГИДРАВЛИЧЕСКОГО

НАСОСА

Давление заднего гидравлического

насоса отображается в цифровой форме.

ПРИМЕЧАНИЕ: Этот насос является самым

дальним от картера маховика

двигателя или является самым

нижним из гидравлических

насосов.

Показания отображаются в барах

Р ис. 42

ОРГАНЫ УПРАВЛЕНИЯ 2-21

ПРЕДУПРЕЖДЕНИЕ ОБ АНОМАЛЬНОМ СОСТОЯНИИ ФИЛЬТРОВ

ПРИМЕЧАНИЕ: См.р ис.43-45.

Данный экран показывает аномальное состояние фильтров.

«Фильтр воздухоочистителя», «Фильтр возвратного контура» (опция) и «Пилот-фильтр»

(опция).

Если одновременно более двух фильтров находятся в аномальном состоянии,

на экране

появятся

предупреждения

следующей

последовательности:

«Фильтр

воздухоочистителя»,

«Фильтр возвратного контура»

«Пилот-фильтр»,

каждое

предупреждение возвращается через 3 секунды.

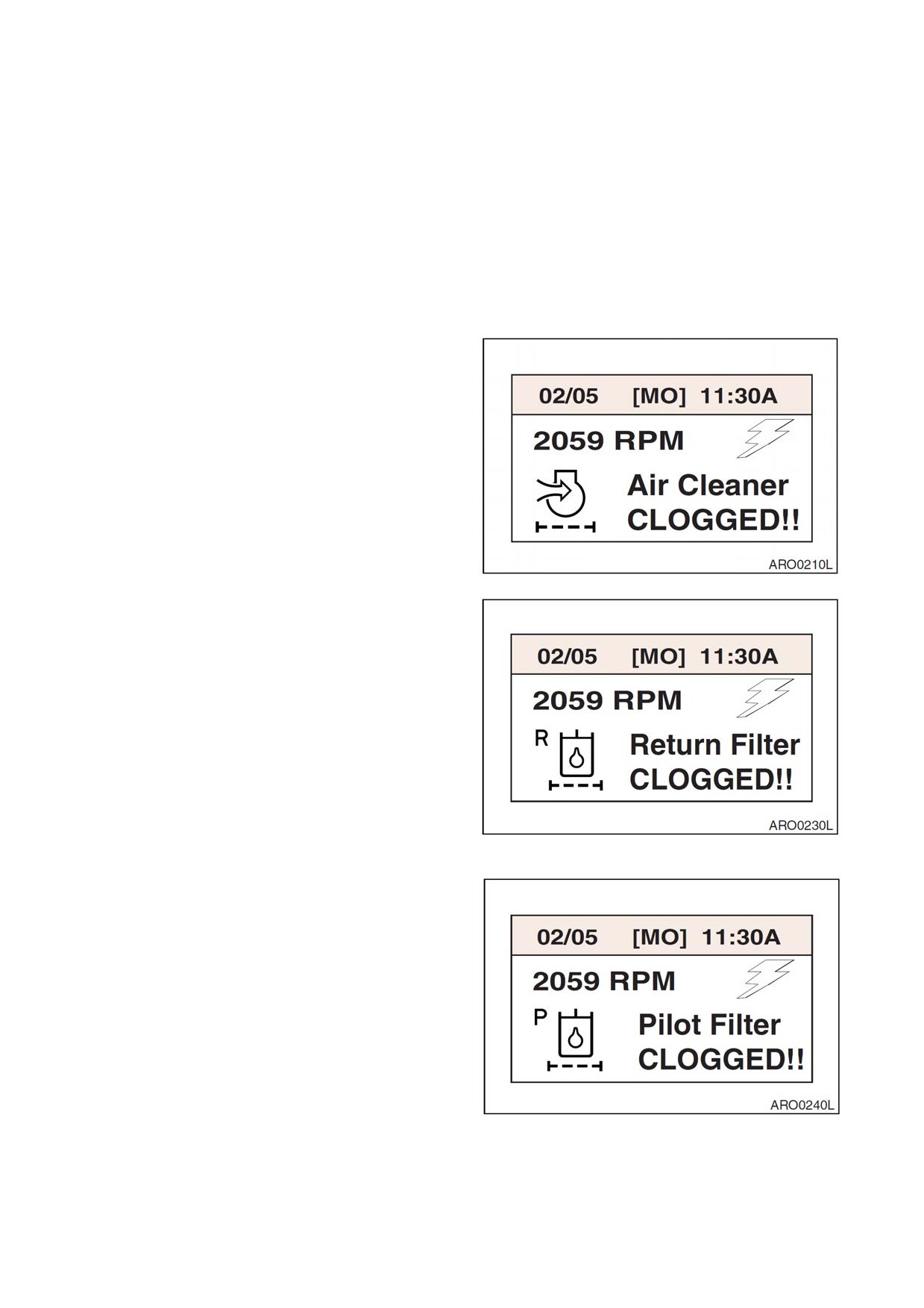

Предупреждение о засорении фильтра

воздухоочистителя

Данный экран указывает,

что

засорился фильтр воздухоочистителя.

При возникновении этого экрана

начнет

мигать

символ

воздухоочистителя.

В этом случае следует немедленно

прекратить работу и заменить или

очистить фильтрующий элемент.

После обслуживания воздушного

фильтра скорость двигателя и символ

состояния обмена информации вновь

появятся на экране.

ис.

Предупреждение о засорении фильтра

возвратного контура (опция)

Данный экран указывает,

что

засорился

фильтр

возвратного

контура При возникновении этого

экрана начнет мигать символ фильтра

возвратного контура.

В этом случае следует немедленно

прекратить работу и заменить

фильтрующий элемент фильтра

возвратного контура.

После

обслуживания

фильтра

возвратного

контура

скорость

ис.

двигателя и символ состояния обмена

информации вновь появятся на

экране.

C. Предупреждение о засорении пилот-

фильтра (опция).

Данный экран указывает,

что

засорился

пилот-фильтр.

При

возникновении этого экрана начнет

мигать символ пилот-фильтра.

В этом случае следует немедленно

прекратить работу и заменить

фильтрующий элемент пилот-фильтра.

После обслуживания пилот-фильтра

скорость двигателя и символ

ис.

состояния обмена информации вновь

появятся на экране.

2-22 ОРГАНЫ УПРАВЛЕНИЯ

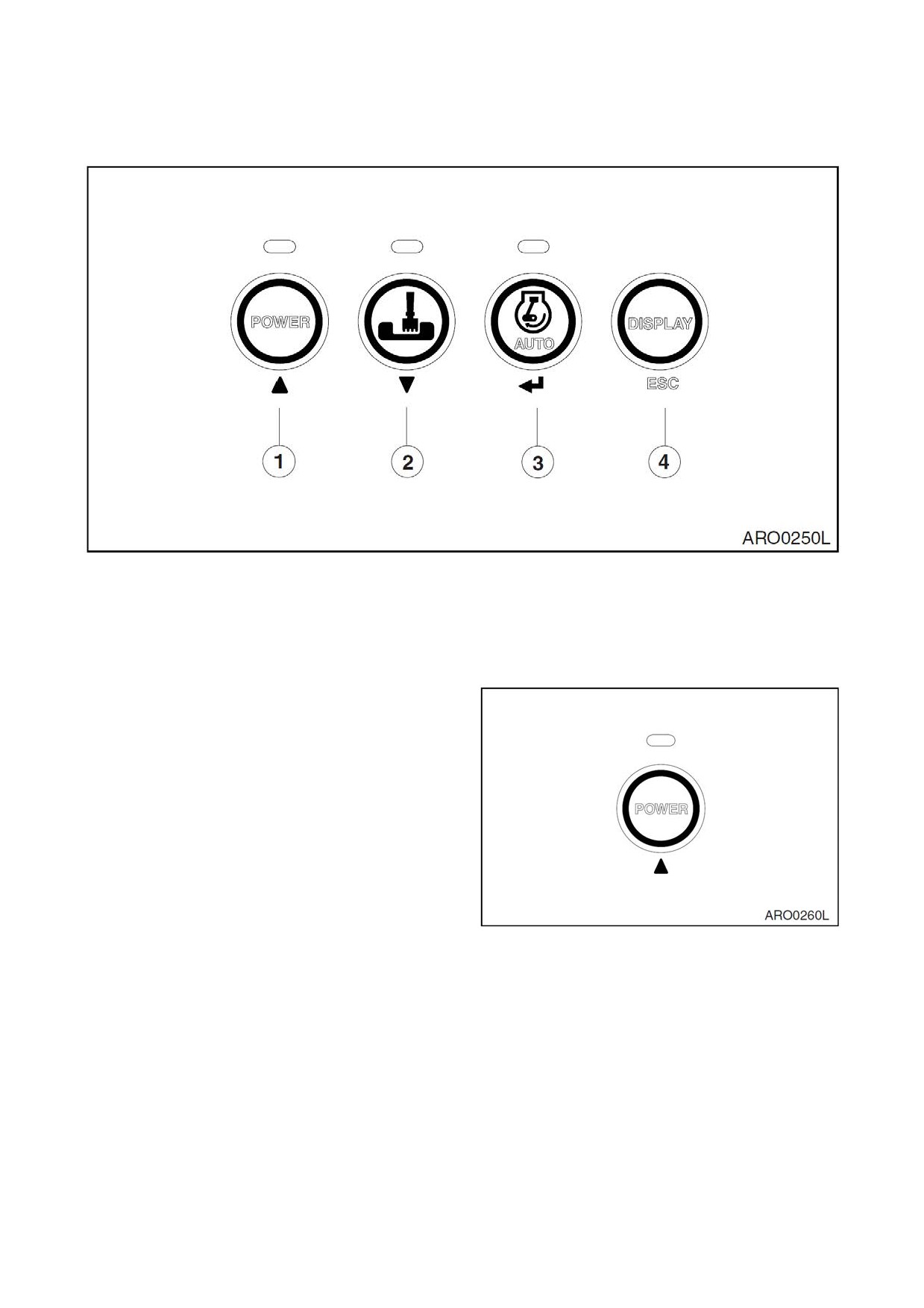

КНОПКИ ВЫБОРА РЕЖИМА

Р ис. 46

КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ

3. КНОПКА ВЫБОРА РЕЖИМА

КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ

АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА

4. КНОПКА ВЫБОРА ДИСПЛЕЯ

КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ

Этот режим мощности подходит для

тяжелых работ,

требующих высокой

рабочей скорости Нажать эту кнопку

для включения/

выключения режима

мощности.

При нажатии кнопки режима мощности

над ней загорается индикатор.

При повторном нажатии кнопки режима

мощности индикатор гаснет,

и режим

мощности

отключается,

машина

возвращается в стандартный режим

ис.

работы.

При установке переключателя стартера

в положение

“I” (Включено) происходит

автоматическое переключение с режим

мощности на "Стандартный режим".

ПРИМЕЧАНИЕ: При установке главного

меню

эта

кнопка

используется для смены

функций

(Вверх

▲ ).

Подробнее см в разделе

"Выбор режима".

ОРГАНЫ УПРАВЛЕНИЯ

2-23

КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ

Кнопка выбора режима работы

используется для выбора режима работы

экскаватора:

режим выемки грунта или

режим рытья траншей.

При включении кнопки режима работы

над ней загорится индикатор,

активируется режим рытья траншей.

Этот режим используется для ровных

траншей или ровных стенок траншей.

При повторном нажатии кнопки режима

работы она выключается,

отключается

режим рытья траншей,

и экскаватор

ис.

возвращается в режим выемки грунта.

ПРИМЕЧАНИЕ:

При

установке

переключателя стартера в положение

“I”

(Вкл.) режим работы автоматически

переключается в "Режим выемки грунта".

ПРИМЕЧАНИЕ:

При

установке

главного меню эта кнопка используется

для смены функций

(Вниз ▼). Подробнее

см. в разделе "Выбор режима".

КНОПКА ВЫБОРА РЕЖИМА

АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА

При

активации

системы

автоматического

холостого

хода

скорость двигателя автоматически

уменьшится до скорости холостого хода

приблизительно через

секунды после

установки всех рычагов управления в

нейтральное положение Эта система

служит для снижения расхода топлива и

уровня шума.

При нажатии кнопки автоматического

режима холостого хода над ней

загорается индикатор.

При повторном нажатии кнопки выбора

ис.

автоматического режима холостого хода

он

отключается,

двигатель

возвращается

скорости,

установленной на диске скорости

двигателя, и сохраняет эту скорость до

установки новой величины на диске,

независимо от положения рычага

управления.

ПРИМЕЧАНИЕ: При установке главного

меню

эта

кнопка

используется для выбора

функций

(ENTER)

Подробнее см в разделе

"Выбор режима".

2-24 ОРГАНЫ УПРАВЛЕНИЯ

4. КНОПКА ВЫБОРА ДИСПЛЕЯ

Данная кнопка используется для смены

информации, отображается на экране.

Каждый раз при нажатии кнопки выбора

информации на дисплее меняются

отображаемые показатели.

ПРИМЕЧАНИЕ: При установке главного

меню

эта

кнопка

используется

для

выполнения

функции

выхода из меню (ESC).

Р ис. 50

ОРГАНЫ УПРАВЛЕНИЯ 2-25

МЕТОД НАСТРОЙКИ ГЛАВНОГО МЕНЮ

Пользуясь комбинациями кнопок выбора режима,

можно проверить информацию о выборе

языка, установке времени и о фильтре/масле. При необходимости можно установить нужные

параметры.

Р ис. 51

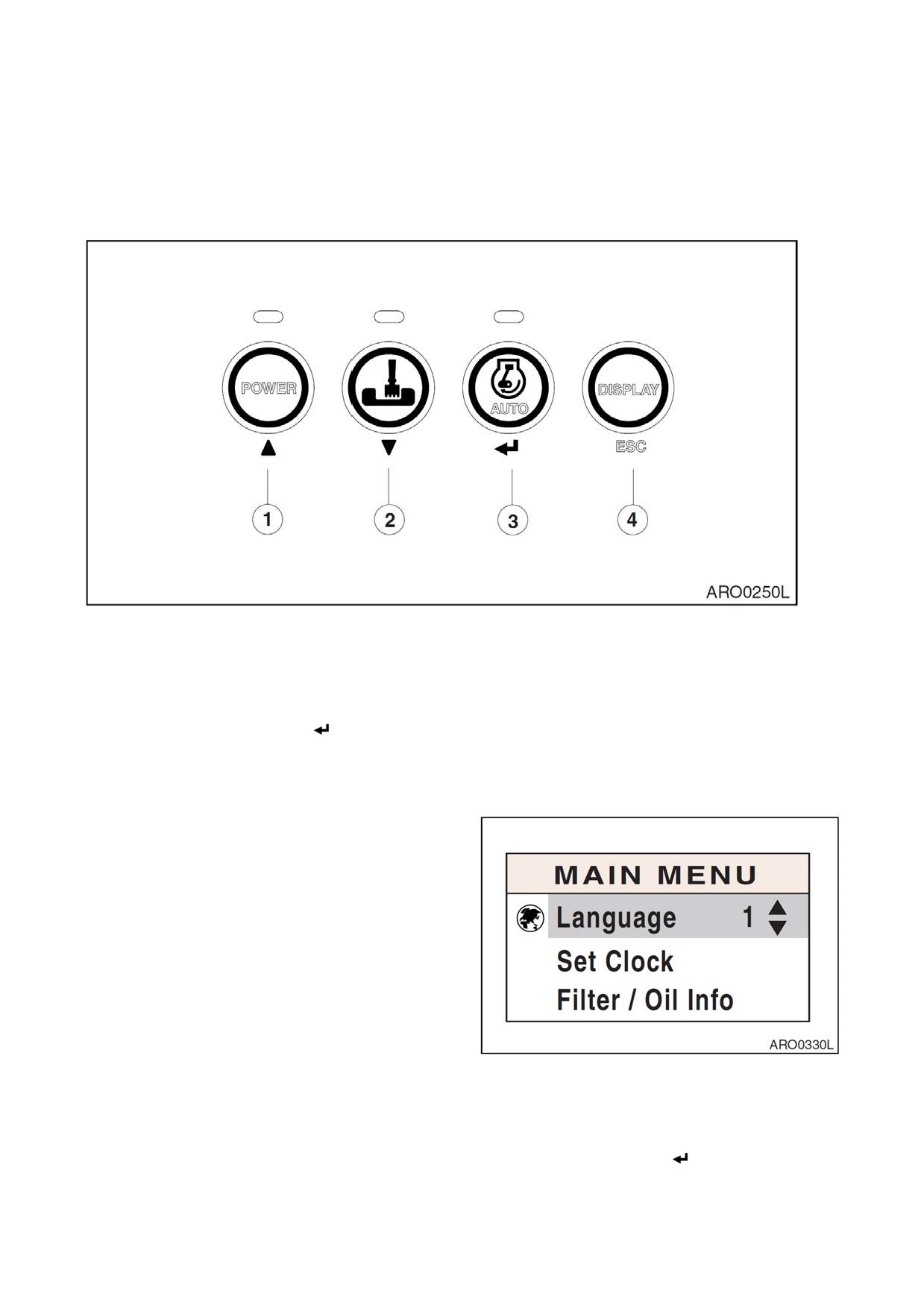

y Кнопка со стрелкой вверх (▲ , 1 на рис. 51): используется для перемещения пункта меню

вверх или влево.

y Кнопка со стрелкой вниз (▼ , 2 на рис. 51): используется для перемещения пункта меню

вниз или вправо.

y Кнопка "Enter" (Ввод) (

3 на рис. 51): используется для установки меню или стирания

времени использования фильтра/масла.

y Меню/Кнопка выхода (ESC, 4 на рис. 51): Используется для входа в главное меню или

для возврата к предыдущему экрану из каждого подменю.

ГЛАВНОЕ МЕНЮ

При нажатии кнопки

“ESC” (Выход) дольше 3

секунд отображается экран главного меню.

Отображаются три основных пункта

главного меню Это:

1. Язык, стр. 2-27.

2. Настройка часов, на стр. 2-27.

3. Информация о фильтре/маслах, стр. 2-28.

При нажатии кнопки “Esc” (Выход) более чем

на

секунду происходит возврат от

главного меню к обычному дисплею.

При нахождении в любом меню более 20

Р ис. 52

секунд без изменения экрана,

происходит

возврат к обычному дисплею.

Выбор меню можно изменить,

нажав кнопки “UP” (вверх ▲ ) или “DOWN” (вниз▼ ). Выбранный

пункт меню выделяется, и рядом с ним появляется курсор.

При выделенном пункте меню нажать кнопку подтверждения

“ENTER” ( Ввод) для входа в

следующее подменю.

2-26 ОРГАНЫ УПРАВЛЕНИЯ

ВЫБОР ЯЗЫКА

Установив курсор на строчке выбора языка,

нажать кнопку ENTER (

, Ввод), и на экране

появится подменю выбора языка.

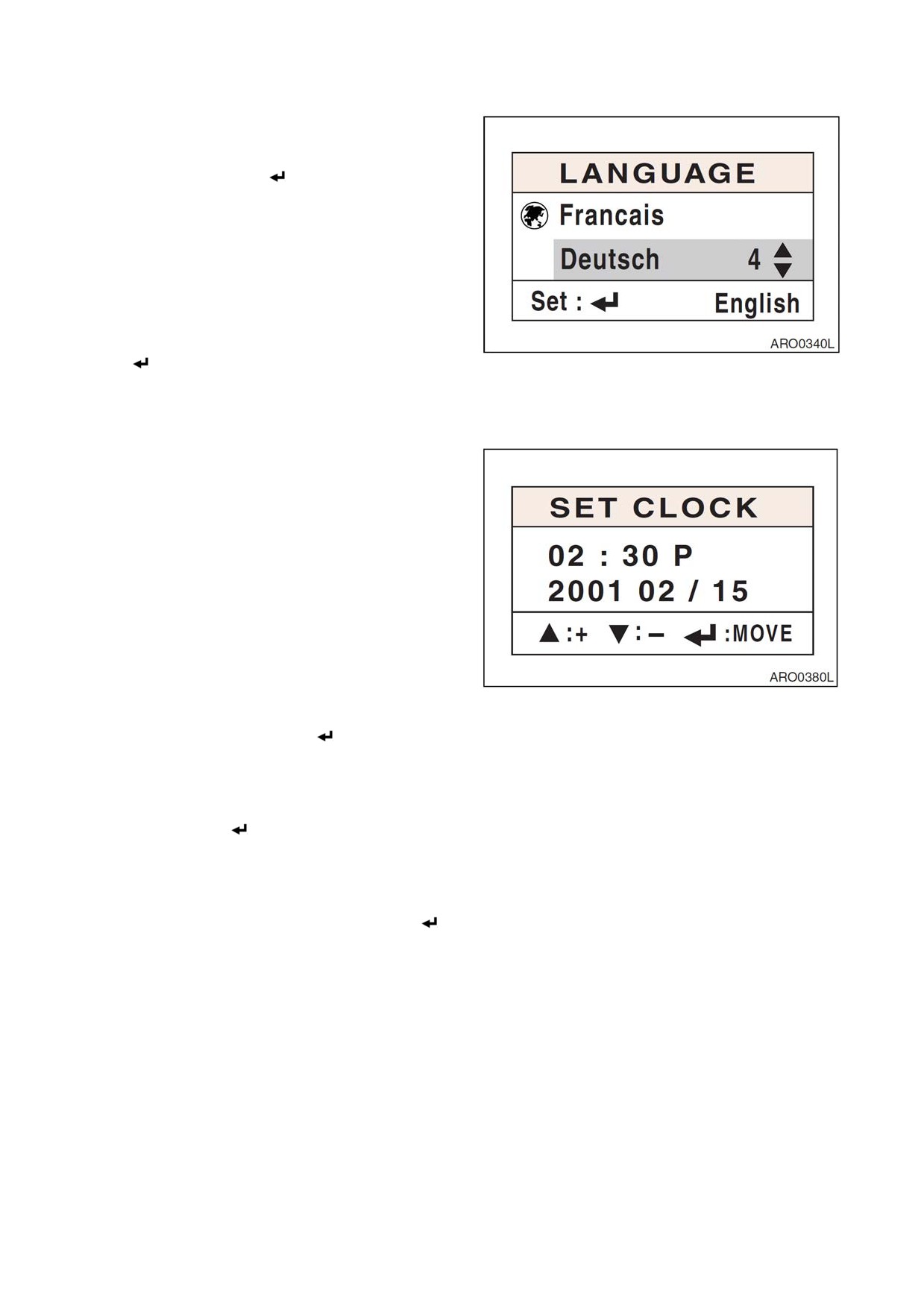

Нужный язык можно выбрать,

нажимая

кнопки UP (Вверх ▲ ) или DOWN (Вниз ▼ ).

Можно

задать

язык

отображения

информации на дисплее.

Для выбора языка нажать кнопку ENTER

(Ввод

ис.

При нахождении в любом меню более 20

секунд без изменения экрана,

происходит

возврат к обычному дисплею.

УСТАНОВКА ЧАСОВ

Установив курсор на строчке установки

часов

(Set clock), нажать кнопку ENTER ( ◀

Ввод), на экране появится подменю

установки часов.

При нахождении в любом меню более 20

секунд без изменения экрана,

происходит

возврат к обычному дисплею.

Метод установки

ис.

1. Переместить курсор в нужное место с

помощью кнопки ENTER ( Ввод).

2. Установить время с помощью кнопок UP

(Вверх ▲ ) или DOWN (Вниз ▼ ).

+ (▲ ), - (▼ ): увеличение или уменьшение числа.

Кнопка MOVE ( перемещение): подтверждение и перемещение курсора в другое место.

ESC: переход в главное меню путем нажатия более 1 секунды.

Установка минут '00'

1. Одновременно нажать кнопки ENTER ( Ввод) и UP (Вверх ▲ ).

2. Если отображаемое время 30 минут или меньше, часы покажут предыдущий час.

3. Если показываемое время превышает 30 минут, часы покажут следующий час.

4. Если предыдущий час больше 23, часы покажут следующий день.

ОРГАНЫ УПРАВЛЕНИЯ 2-27

ИНФОРМАЦИЯ О ФИЛЬТРАХ/МАСЛАХ

Установив курсор на строчке информации о

фильтрах

/маслах, нажать кнопку ENTER

(Ввод

), на экране появится подменю с

информацией о фильтрах/маслах.

Р ис. 55

Любой режим можно изменить с помощью

кнопок UP (Вверх ▲ ) или DOWN (Вниз ▼ ).

Этот экран показывает количество часов

работы

фильтров/масел.

Р ис. 56

Последовательность показа меню и объяснения символов

1. Топливный

↔

2. Воздухоочистит

↔

3. Фильтр

↔

4. Фильтр

фильтр

ель

моторного масла

возвратного

контура

↕

8. Охлаждающая

↔

7. Гидравлическое

↔

6. Моторное

↔

5. Пилот-

вода

масло

фильтр

Р ис. 57

2-28 ОРГАНЫ УПРАВЛЕНИЯ

содержание .. 3 4 5 6 ..
