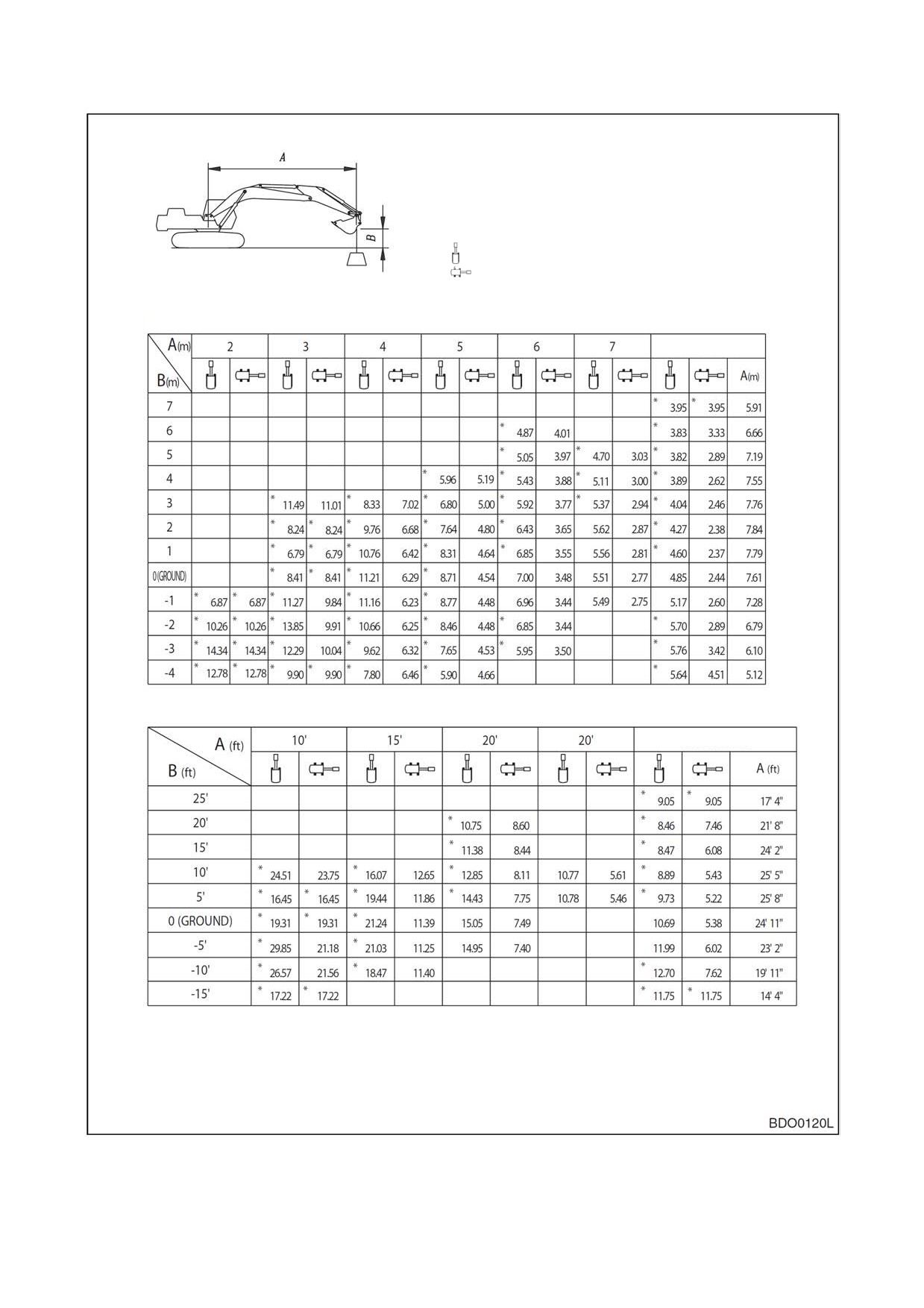

DOOSAN Экскаватор Solar 225 NLC-V (номер 1001 и выше). Руководство - часть 4





ШИРИНА
: 2,49 м СТАНД ГУСЕНИЦЫ
ГУСЕНИЦ
СТРЕЛА
: 5,2 м
РУКОЯТЬ
: 2,0 м
КОВШ
: SAE 1,05 м3(CECE 0,9м3)
БАШМАК
: 500 мм
ПРОТИВОВЕС
: 3900 кг
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ СПЕРЕДИ
: ОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ БОРТОВОЙ
МЕТРИЧ
ИЛИ 360 ГРАДУСОВ
БЛОК:
:1000кг
Макс объем Досягаемость
ФУТЫ
Макс объем Досягаемость
1.ДОПУСТИМЫЕ НОМИНАЛЬНЫЕ ПРЕДЕЛЫ РАССЧИТАНЫ ПО SAE J1097
2. ТОЧКОЙ ЗАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША.
3. * НОМИНАЛЬНЫЕ НАГРУЗКИ РАССЧИТАНЫ ПО ГИДРАВЛИЧЕСКОЙ МОЩНОСТИ.
4. НОМИНАЛЬНЫЕ НАГРУЗКИ НЕ ПРЕВЫШАЮТ 87 % ГИДРАВЛ. МОЩНОСТИ ИЛИ 75 % МОЩНО
СТИ ОПРОКИДЫВАНИЯ
РУКОВОДСТВОПОБЕЗОПАСНОСТИ1-43
ШИРИНА
: 2,49 м СТАНД ГУСЕНИЦЫ
ГУСЕНИЦ
СТРЕЛА
: 5,2 м
РУКОЯТЬ
: 2,0 м
КОВШ
: SAE 1,05 м3(CECE 0,9м3)
БАШМАК
: 500 мм
ПРОТИВОВЕС
: 3900 кг
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ СПЕРЕДИ
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ БОРТОВОЙ
ИЛИ 360 ГРАДУСОВ
МЕТРИЧ
БЛОК:
: 1000 кг
Макс объем Досягаемость
ФУТЫ
Макс объем Досягаемость
1.ДОПУСТИМЫЕНОМИНАЛЬНЫЕПРЕДЕЛЫРАССЧИТАНЫПОSAEJ1097
2.ТОЧКОЙЗАГРУЗКИСЧИТАЕТСЯКРЮКНАЗАДНЕЙСТОРОНЕКОВША
3.*НОМИНАЛЬНЫЕНАГРУЗКИРАССЧИТАНЫПОГИДРАВЛИЧЕСКОЙМОЩНОСТИ
4.НОМИНАЛЬНЫЕНАГРУЗКИНЕПРЕВЫШАЮТ87%ГИДРАВЛМОЩНОСТИИЛИ75%МОЩНОСТИОПРОКИДЫВАНИЯ
1-44 РУКОВОДСТВОПОБЕЗОПАСНОСТИ
ШИРИНА
: 2,49 м СТАНД ГУСЕНИЦЫ
ГУСЕНИЦ
СТРЕЛА
: 5,2 м
РУКОЯТЬ
: 2.0 m (6' 7")
КОВШ
: SAE 1,05 м3(CECE 0,9м3)
БАШМАК
: 500 мм
ПРОТИВОВЕС
: 3900 кг
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ СПЕРЕДИ
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ БОРТОВОЙ ИЛИ
360 ГРАДУСОВ
МЕТРИЧ
БЛОК:
: 1000 кг
Макс объем Досягаемость
ФУТЫ
Макс объем Досягаемость
1.ДОПУСТИМЫЕНОМИНАЛЬНЫЕПРЕДЕЛЫРАССЧИТАНЫПОSAEJ1097
2.ТОЧКОЙЗАГРУЗКИСЧИТАЕТСЯКРЮКНАЗАДНЕЙСТОРОНЕКОВША
3.*НОМИНАЛЬНЫЕНАГРУЗКИРАССЧИТАНЫПОГИДРАВЛИЧЕСКОЙМОЩНОСТИ
4.НОМИНАЛЬНЫЕНАГРУЗКИНЕПРЕВЫШАЮТ87%ГИДРАВЛМОЩНОСТИИЛИ75%МОЩНОСТИОПРОКИДЫВАНИЯ
РУКОВОДСТВОПОБЕЗОПАСНОСТИ1-45
ШИРИНА ГУСЕНИЦ
: 2,49 м СТАНД ГУСЕНИЦЫ
СТРЕЛА
: 5,2 м
РУКОЯТЬ
: 2.0 m (6' 7")
КОВШ
: SAE 1,05 м3(CECE 0,9м3)
БАШМАК
: 500 мм
ПРОТИВОВЕС
: 3900 кг
: ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ СПЕРЕДИ
:
ДОПУСТИМЫЙ НОМИНАЛЬНЫЙ ПРЕДЕЛ
БОРТОВОЙ ИЛИ
360ГРАДУСОВ
МЕТРИЧ
БЛОК:
: 1000 кг
Макс объем Досягаемость
ФУТЫ
Макс объем Досягаемость
1.ДОПУСТИМЫЕНОМИНАЛЬНЫЕПРЕДЕЛЫРАССЧИТАНЫПОSAEJ1097
2.ТОЧКОЙЗАГРУЗКИСЧИТАЕТСЯКРЮКНАЗАДНЕЙСТОРОНЕКОВША
3.*НОМИНАЛЬНЫЕНАГРУЗКИРАССЧИТАНЫПОГИДРАВЛИЧЕСКОЙМОЩНОСТИ
4.НОМИНАЛЬНЫЕНАГРУЗКИНЕПРЕВЫШАЮТ87%ГИДРАВЛМОЩНОСТИИЛИ75%
МОЩНОСТИОПРОКИДЫВАНИЯ
1-46 РУКОВОДСТВОПОБЕЗОПАСНОСТИ
ОРГАНЫ УПРАВЛЕНИЯ
Настоящий раздел "Органы управления" состоит из следующих частей:
1. Расположение компонентов, стр. 2-2
2. Зона оператора, стр. 2-4
3. Органы управления и панели, стр. 2-5
4. Приборная панель, стр. 2-14
5. Многофункциональный датчик и графическая информация, стр. 2-19
6. Кнопки выбора режимов, стр. 2-23
7. Метода настройки главного меню, стр. 2-26
8. Панель управления обогревателя и кондиционера, стр. 2-30
9. Стереомагнитола, стр. 2-35
10. Блоки предохранителей, стр. 2-42
11. Различные электрические устройства, стр. 2-43
12. Регулировка сидения, стр. 2-45
13. Ремень безопасности, стр. 2-47
14. Крышка потолка, стр. 2-48
15. Передние окна, стр. 2-49
16. Защелка двери, стр. 2-52
17. Различные крышки люков, стр. 2-53
18. Отделения для хранения вещей в кабине, стр. 2-54
19. Пепельница, стр. 2-54
21. Инструмент для аварийного разбивания стекол, стр. 2-55
Каждая группы описана,
приведен рисунок или фотография с указанием места ее
расположения, а также дано краткое описание каждого органа управления, переключателя,
индикатора или клапана.
Световые индикаторы дополняют показания приборов на приборной панели Оператор
должен следить за давлением машины по приборной панели и световым индикаторам. Эти
индикаторы указывают оператору на наличие проблемы.
ОСТОРОЖНО!
Предупреждающие световые сигналы При включении одного или нескольких
предупреждающих световых сигналов,
расположенных на пульте управления, необходимо
немедленно прекратить работу и отключить машину Следует определить проблему и
устранить ее до возобновления работы.
ОРГАНЫ УПРАВЛЕНИЯ 2-1

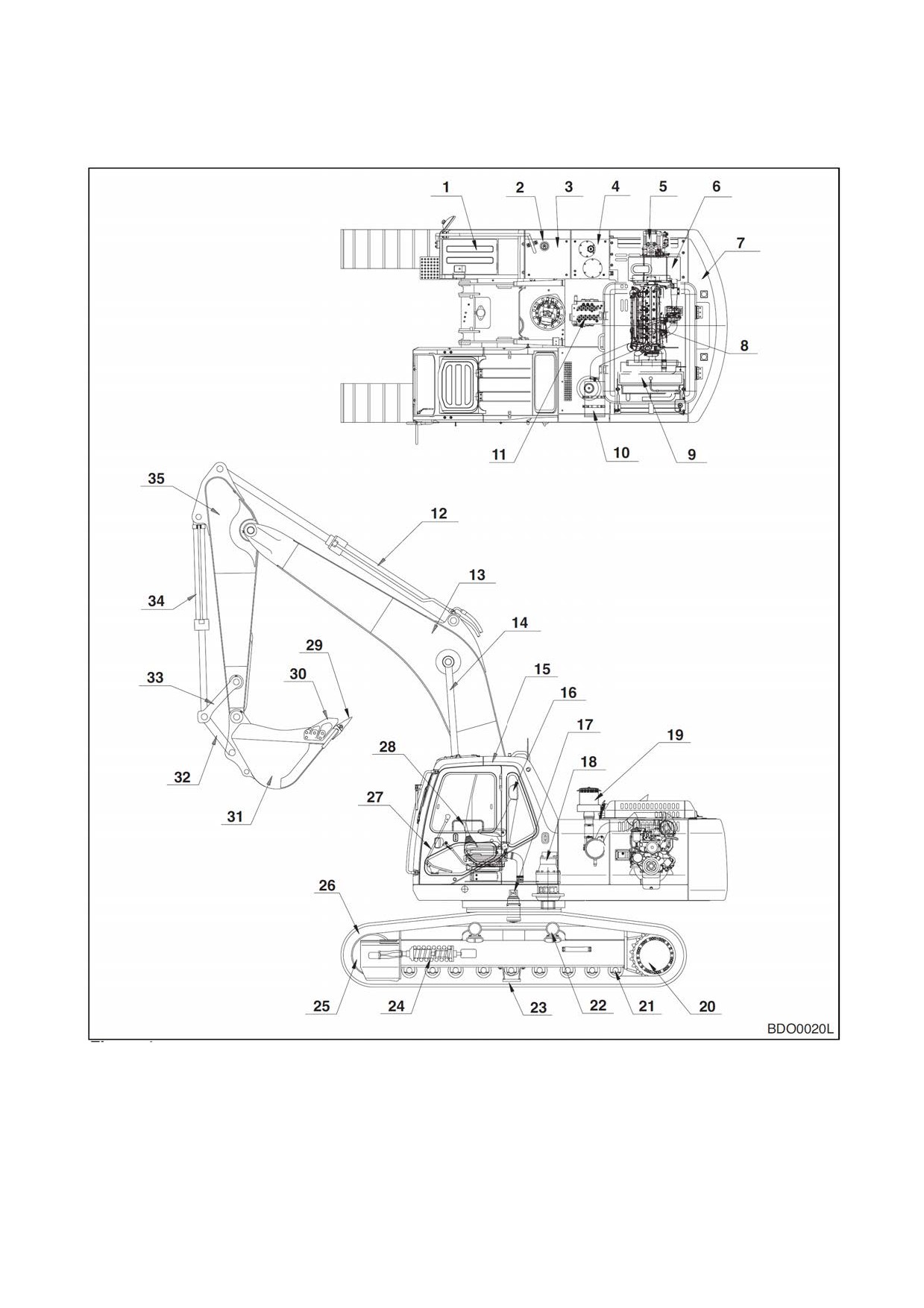

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Р ис. 1
2-2 ОРГАНЫ УПРАВЛЕНИЯ
1. АККУМУЛЯТОРНАЯ БАТАРЕЯ
19. ПРЕДВАРИТЕЛЬНЫЙ ОЧИСТИТЕЛЬ
2. КРЫШКА ГОРЛОВИНЫ ТОПЛИВНОГО
20. ХОДОВОЙ ГИДРОМОТОР
БАКА
21. НИЖНИЙ КАТОК
3. ТОПЛИВНЫЙ БАК
22. ВЕРХНИЙ КАТОК
4. МАСЛОБАК ГИДРОСИСТЕМЫ
23. НАПРАВЛЯЮЩАЯ ГУСЕНИЦЫ
5. НАСОСЫ
24. МЕХАНИЗМ НАТЯЖЕНИЯ ГУСЕНИЦЫ
6. ГЛУШИТЕЛЬ
25. НАПРАВЛЯЮЩЕЕ КОЛЕСО
7. ПРОТИВОВЕС
26. ЗВЕНО ГУСЕНИЦЫ И БАШМАК
8. ДВИГАТЕЛЬ
27. РЫЧАГ ХОДА
9. РАДИАТОР И ОХЛАДИТЕЛЬ МАСЛА
28. РАБОЧИЕ РЫЧАГИ (ДЖОЙСТИКИ)
10. ВОЗДУХООЧИСТИТЕЛЬ
29. ОСТРИЕ ЗУБЦА
11. КОНТРОЛЬНЫЕ КЛАПАНЫ
30. БОКОВОЙ РЕЗАК
12. ЦИЛИНДР РУКОЯТИ
31. КОВШ
13. СТРЕЛА
32. КУЛИСА
14. СТРЕЛЫ
33. ВЕДУЩЕЕ ЗВЕНО
15. КАБИНА
34. ГИДРОЦИЛИНДР КОВША
16. СИДЕНИЕ
35. РУКОЯТЬ
17. ЦЕНТРАЛЬНЫЙ ШАРНИР
18. ГИДРОМОТОР ПОВОРОТА
ОРГАНЫ УПРАВЛЕНИЯ 2-3

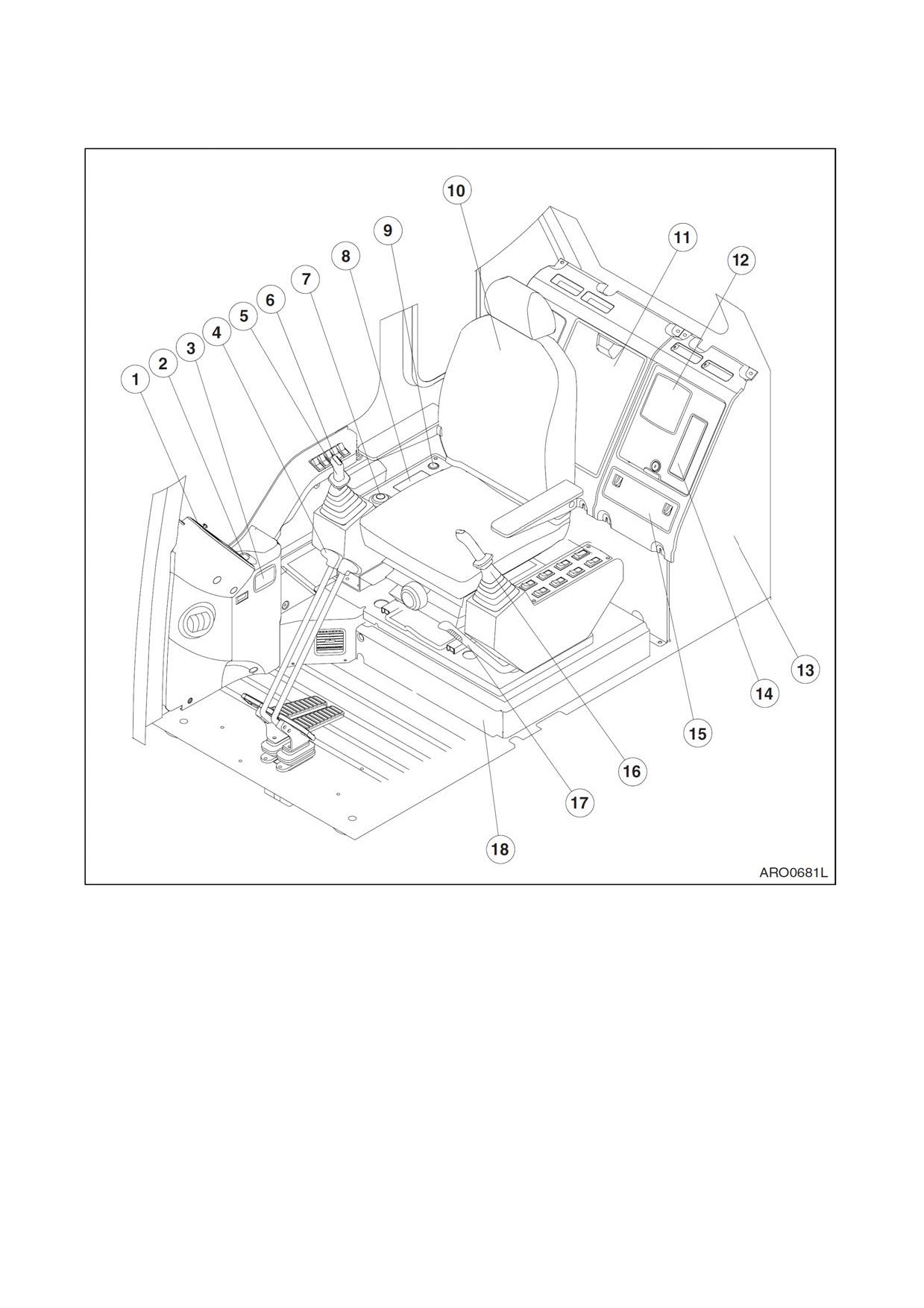

ЗОНА ОПЕРАТОРА
Р ис. 2
1. ПРИБОРНАЯ ПАНЕЛЬ
10. СИДЕНИЕ
2. ПРИКУРИВАТЕЛЬ
11. ОТСЕК ДЛЯ ПРИНАДЛЕЖНОСТЕЙ
3. ПЕПЕЛЬНИЦА
12. ДИНАМИКИ
4. РЫЧАГИ ХОДА
13. БЛОК ОБОГРЕВАТЕЛЯ И
5. ПРАВЫЙ РАБОЧИЙ РЫЧАГ (ДЖОЙСТИК)
КОНДИЦИОНЕРА
6. ПАНЕЛЬ ПЕРЕКЛЮЧЕНИЯ
14. СТЕРЕОМАГНИТОЛА
7. ДИСК РЕГУЛИРОВАНИЯ ОБОРОТОВ
15. БЛОК ПРЕДОХРАНИТЕЛЕЙ
ДВИГАТЕЛЯ
16. ЛЕВЫЙ РАБОЧИЙ РЫЧАГ (ДЖОЙСТИК)
8. ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ
17. РЫЧАГ БЛОКИРОВКИ
И КОНДИЦИОНЕРОМ
18. ЭЛЕКТРОШКАФ
9. ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА
2-4 ОРГАНЫ УПРАВЛЕНИЯ

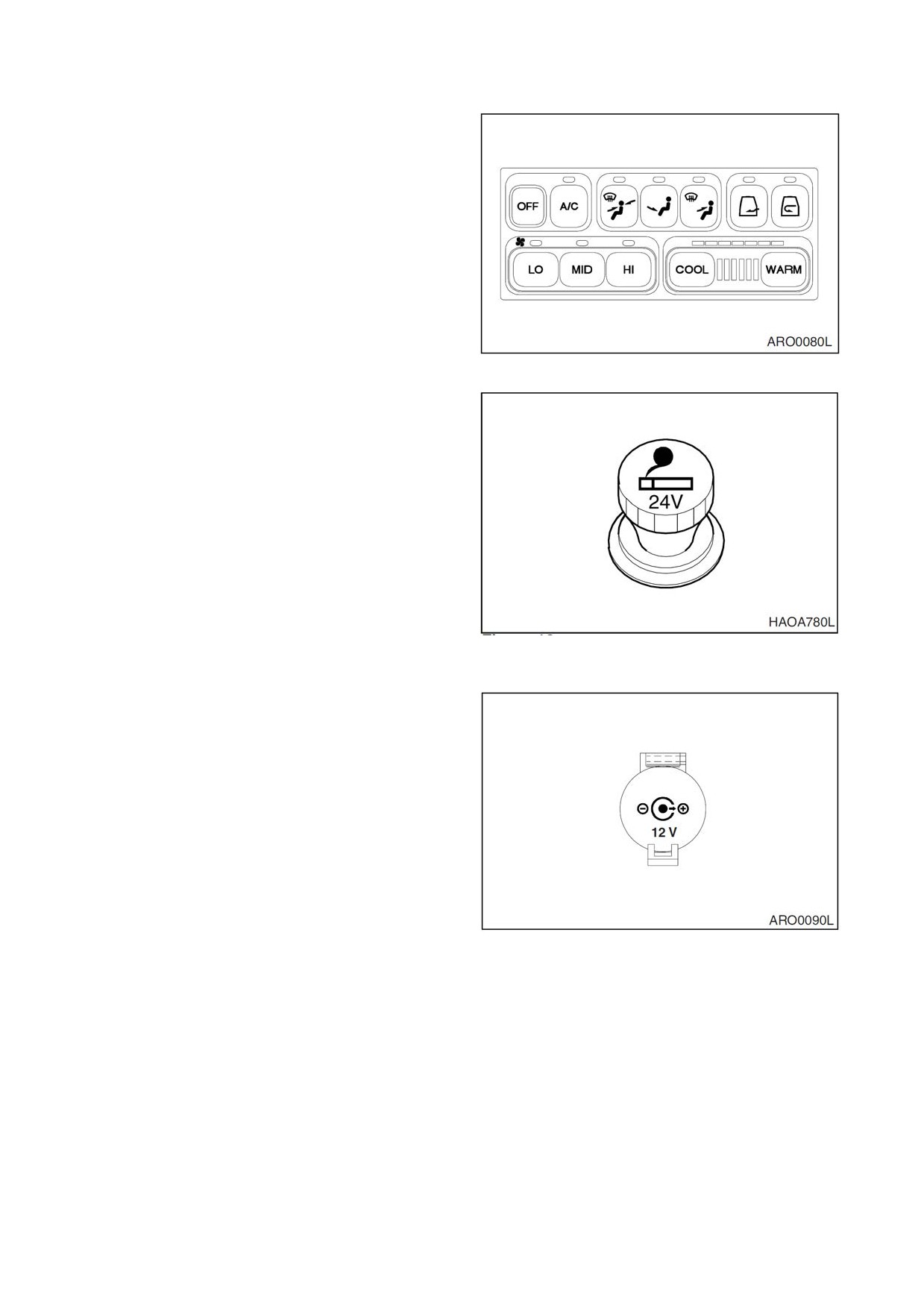

ОРГАНЫ УПРАВЛЕНИЯ И ПАНЕЛИ
Р ис. 3
1. ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА
11. ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ О
2. ДИСК РЕГУЛИРОВАНИЯ ОБОРОТОВ
ПЕРЕГРУЗКЕ (ОПЦИЯ)
ДВИГАТЕЛЯ
12. ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЯ И
3. ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
КОНДИЦИОНЕРА (см. стр. 2-30)
4. ВКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
13. ПРИКУРИВАТЕЛЬ
5. ВКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ
14. РАЗЪЕМ ПИТАНИЯ 12 ВОЛЬТ
(ОПЦИЯ)
15. ВКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА
6. ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА СКОРОСТИ
16. ПЕРЕКЛЮЧАТЕЛЬ УСИЛИТЕЛЯ
ХОДА
17. РАЗЪЕДИНИТЕЛЬ
7. ПЕРЕКЛЮЧАТЕЛЬ СТЕРЕОМАГНИТОЛЫ
18. ПРИБОРНАЯ ПАНЕЛЬ (См. стр. 2-14)
8. ВЫКЛЮЧАТЕЛЬ РАБОЧЕГО ОСВЕЩЕНИЯ
19. РЫЧАГ БЛОКИРОВКИ (См. стр. 3-14)
КАБИНЫ (ОПЦИЯ)
9. ВЫКЛЮЧАТЕЛЬ ПРЕДУПРЕДИТЕЛЬНОГО
СВЕТОВОГО СИГНАЛА (ОПЦИЯ)
10. ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАТОРА ХОД/
ПОВОРОТ (ОПЦИЯ)
ОРГАНЫ УПРАВЛЕНИЯ 2-5

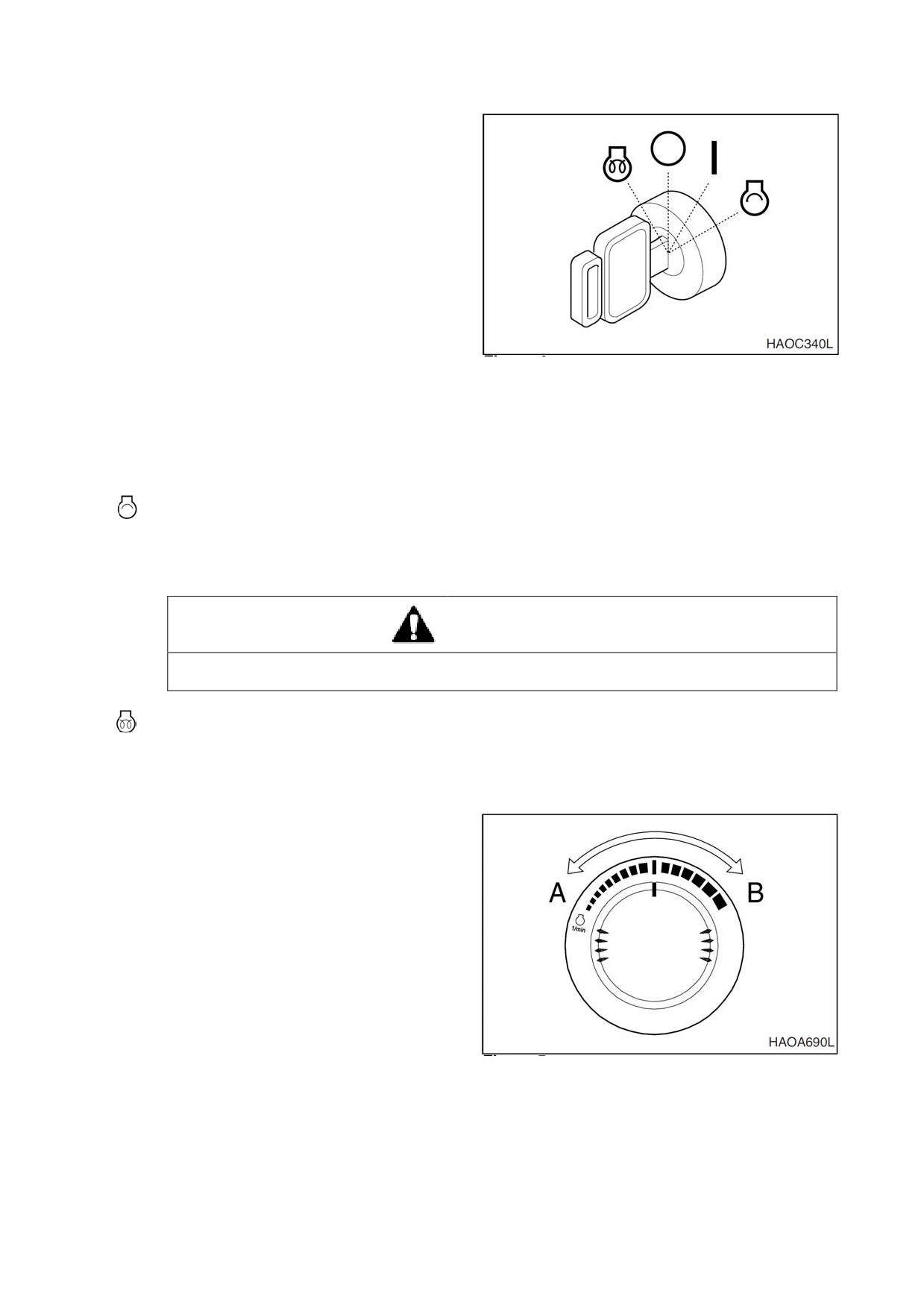

1.
ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА
Четырехпозиционный
переключатель
стартера
применяется
для
включения/
выключения двигателя при
работе на экскаваторе.
O.
Перевод переключателя в это
положение выключает двигатель,
одновременно
отключая
электрическую систему В этом
положении двигатель выключен,
но внутреннее освещение кабины
и
перекачивающий
насос
топливного бака
(если машина им
укомплектована)
остаются в
Р ис. 4
рабочем состоянии.
I.
Установка
переключателя в
данное положение включает
электрическую цепь двигателя В
это время должны гореть
индикаторы заряда и давления
масла.
При переключении переключателя в это положение двигатель запускается. После
запуска двигателя следует отпустить ключ и дать ему автоматически вернуться в
положение включения ("I"). Не допускать работы стартера более 15 секунд подряд.
Это способствует исключению повреждения стартера.
ОСТОРОЖНО!
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПУСКОВОЕ ТОПЛИВО Система предпускового
подогрева может вызвать взрыв пускового топлива.
Положение предпускового подогрева. Используется для запуска двигателя в
холодную погоду. При клавише в этом положении предпусковой подогрев включен.
После завершения подогрева включается индикатор цикла подогрева Сразу после
этого следует повернуть ключ и запустить двигатель.
2.
ДИСК РЕГУЛИРОВАНИЯ ОБОРОТОВ
ДВИГАТЕЛЯ
Скорость
двигателя
регулируется
диском Вращение по часовой стрелке
увеличивает
скорость
двигателя
(об./мин.), а против часовой стрелки -
уменьшает скорость двигателя.
A
Холостой ход на малых оборотах
(минимальная скорость двигателя)
B
Холостой ход на высоких оборотах
(максимальная
скорость
двигателя)
ПРИМЕЧАНИЕ; Система
автоматического
холостого хода автоматически снижает
скорость двигателя до скорости холостого
Р ис. 5
хода приблизительно через
4секунды после
того,
как все рычаги управления
установлены в нейтральное положение Эта
система служит для снижения расхода
топлива и уровня шума См
«3.Кнопка
выбора
режима
автоматического
холостогохода»,стр.2-24
2-6 ОРГАНЫ УПРАВЛЕНИЯ

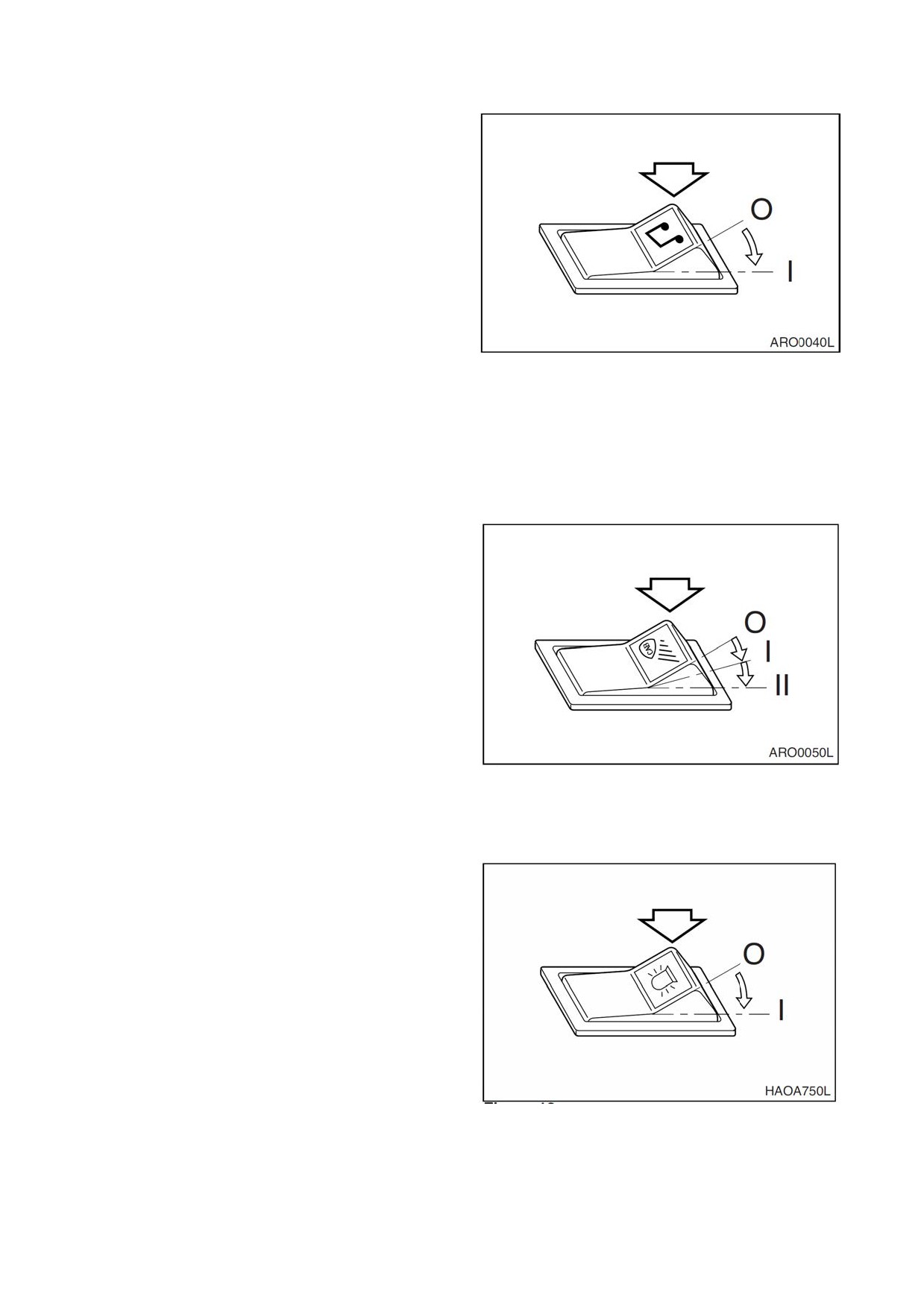

3.
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
Этот выключатель используется для
включения освещения.
O.
В этом положении все освещение
отключается.
I.
В этом положении все освещение
приборной панели и управляющие
переключатели включены.
II.
В этом положении все освещение,
рабочее освещение и фары
включены.
Р
ис.
6
ВНИМАНИЕ!
Не оставляйте приборную панель или
фары включенными,
если двигатель не
работает Если оставить освещение
включенным
при
неработающем
двигателе,
аккумуляторные батареи
разрядятся.
4.
ВКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
O.
В
этом
положении
стеклоочиститель отключен.
I.
В
этом
положении
стеклоочиститель двигается с
постоянной скоростью.
II.
В
этом
положении
стеклоочиститель двигается в
прерывистом
режиме
приблизительно
5
секунд
ПРИМЕЧАНИЕ. Использование
стеклоочистителя
без
жидкости
в
бачке
Р
ис.
7
омывателя при наличии
песка или грязи может
привести к повреждению
стеклоочистителя и/
или
ветрового стекла.
ОРГАНЫ УПРАВЛЕНИЯ 2-7
5.
ВКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ
При включенном стеклоочистителе
нажмите выключатель омывателя,
чтобы
распылить моющую жидкость на
ветровое стекло Используйте в системе
только соответствующую моющую
жидкость для ветрового стекла.
O.
В этом положении омыватель
отключен.
I.
В этом положении выключатель
стеклоомывателя
подает
жидкость. Если отпустить кнопку,
выключатель возвращается в
положение «О» («ВЫКЛ.»).
Р
ис.
8
ПРИМЕЧАНИЕ.
Не
включайте
стеклоомыватель,
если в нем нет
жидкости При работе без жидкости
двигатель омывателя может выйти из
строя Следует проверять уровень
жидкости в бачке омывателя и при
необходимости доливать ее.
ПРИМЕЧАНИЕ. Использование мыльной
воды или синтетического моющего
средства вместо жидкости для чистки
стекол может привести к повреждению
щеток стеклоочистителя или окрашенных
поверхностей Используйте стандартную
моющую жидкость для ветрового стекла:
SSK703

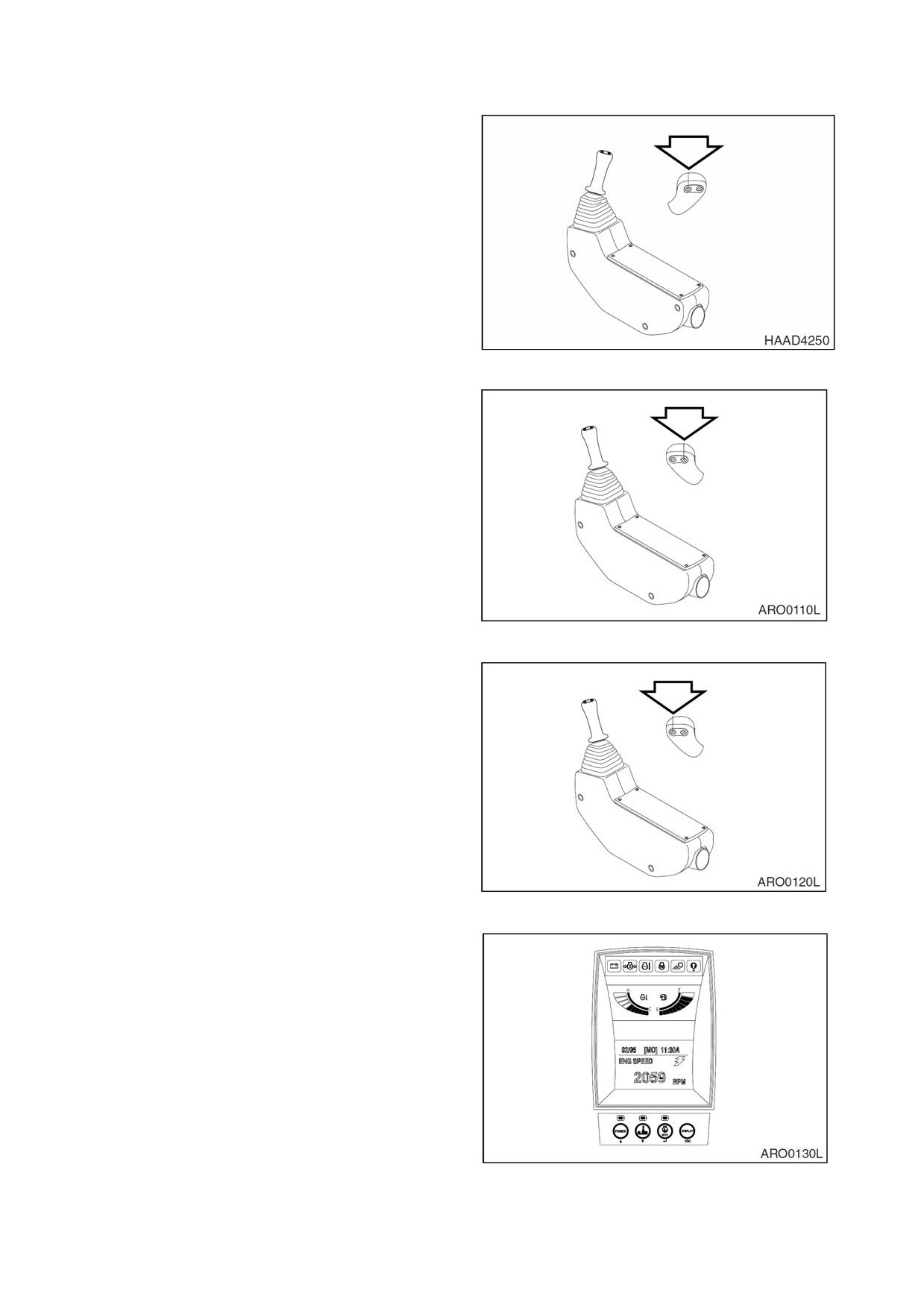

6.
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА СКОРОСТИ
ХОДА
ОСТОРОЖНО!
Не включайте переключатель
скорости хода при движущейся
установке Это может привести к
временной потере управления .
Данный переключатель активирует
автоматическое
переключение
скоростей хода.
Р
ис.
9
O.
В данном положении выбрана
«НИЗКАЯ» скорость хода.
I.
В данном положении выбрана
«ВЫСОКАЯ» скорость хода.
II.
В данном положении выбрана
«АВТОМАТИЧЕСКАЯ»
скорость
хода
Скорость
хода
автоматически изменяется с
низкой
на
высокую,
в
зависимости
от
частоты
вращения двигателя и нагрузки
ходового гидромотора.
2-8 ОРГАНЫ УПРАВЛЕНИЯ
7.
ПЕРЕКЛЮЧАТЕЛЬ СТЕРЕОМАГНИТОЛЫ
Это выключатель используется для
включения или отключения напряжения
питания,
поступающего с блока
предохранителей на стереомагнитолу.
Питание на стереомагнитолу будет
поступать,
только если переключатель
стартера установлен в положение
“I”
(Вкл.), а выключатель стереомагнитолы
установлен в положение “I” (Вкл.). После
этого “1. Кнопка включения/регулировки
громкости”, стр.
2-36, может быть
использована
для
управления
стереомагнитолой.
Р
ис.
10
Если переключатель стартера или
выключатель стереомагнитолы
(рис.10)
находится в выключенном положении
(OFF),
стереомагнитола
будет
выключена,
несмотря на фактическое
положение
«1.
Кнопка
включения/
регулировки громкости”, стр.
2-36.
8.
ВЫКЛЮЧАТЕЛЬ РАБОЧЕГО ОСВЕЩЕНИЯ
КАБИНЫ (ОПЦИЯ)
Это выключатель используется для
управления рабочим освещением кабины,
если машина им оборудована.
O.
В этом положении все рабочее
освещение кабины отключается
(OFF).
I.
В этом положении переднее
рабочее освещение кабины,
расположенное спереди сверху на
кабине, включается (ON).
II.
В этом положении переднее
Р
ис.
11
рабочее
освещении кабины
спереди сверху на кабине и заднее
рабочее освещении кабины сзади
сверху на кабине включается (ON)
9.
ВЫКЛЮЧАТЕЛЬ ПРЕДУПРЕДИТЕЛЬНОГО
СВЕТОВОГО СИГНАЛА (ОПЦИЯ)
Если
машина
оборудована
предупреждающим световым сигналом,
для его включения нажать этот
переключатель.
O.
В
этом
положении
предупреждающий
световой
сигнал выключается
(OFF).
I.
В
этом
положении
предупреждающий
световой
сигнал включается
(ON) и
Р
ис.
12
начинает мигать
ОРГАНЫ УПРАВЛЕНИЯ 2-9
10.
ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАТОРА ХОД/
ПОВОРОТ (ОПЦИЯ)
Если
машина
оборудована
предупредительным звуковым сигналом
хода/
поворота,
включите этот
выключатель для активации сигнала при
повороте или ходе экскаватора.
O.
В этом положении система
сигнализации хода/
поворота
отключена.
I.
В этом положении будет работать
только сигнал хода при движении
машины.
II.
В этом положении сигнал будет
Р
ис.
13
работать при повороте и ходе,
если
машина
оборудована
сигналом поворота.
ПРИМЕЧАНИЕ Если машина оборудована
сигнализатором
хода,
сигнализация
не
будет
включена во время поворота,
несмотря на то,
что
переключатель находится в
положении
«II».
11.
ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ О
ПЕРЕГРУЗКЕ (ОПЦИЯ)
Если машина оборудована устройством
предупреждения о перегрузке,
следует
нажать данный переключатель для
активации устройства.
О В данном положении устройство
предупреждения о перегрузке
выключено.
I.
Если в этом положении груз
приближается к предельному
значению,
на приборной панели
загорается
соответствующий
предупреждающий индикатор и
Р
ис.
14
раздается
предупреждающий
звуковой сигнал.
ОСТОРОЖНО!
Для исключения травм запрещается
превышать
номинальную
грузоподъемность
машины
Если
машина не находится на ровном грунте,
ее грузоподъемность изменяется Могут
существовать
нормы
местных
распорядительных органов,
касающиеся
применения экскаваторов для подъема
тяжелых грузов.
Необходимо строго соблюдать эти
нормы.
2-10 ОРГАНЫ УПРАВЛЕНИЯ
12. ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ
И КОНДИЦИОНЕРОМ
Используется для управления работой
кондиционера и обогревателя в кабине
оператора Подробнее см. в разделе
«Панель управления обогревателя и
кондиционера», стр.2-30.
Р
ис.
15
13.
ПРИКУРИВАТЕЛЬ
Вставить прикуриватель до конца в
гнездо и убрать руку После установки,
он будет извлечен после нагревания.
Если он автоматически не извлекается
через короткое время,
следует извлечь
его вручную и отремонтировать.
ПРИМЕЧАНИЕ : Данный
прикуриватель
рассчитан только на
24
В
Недопустимо подключать к
нему электрические устройства,
рассчитанныена12В
Р
ис.
16
14.
РАЗЪЕМ ПИТАНИЯ 12 ВОЛЬТ
Этот разъем служит исключительно для
подключения устройств,
работающих от
напряжения 12 В постоянного тока.
Этот разъем может быть использован
для зарядки мобильного телефона или
питания небольшого электрического
устройства, работающего от
12
В
постоянного тока.
Для использования открыть крышку.
Рису нок
17
ПРИМЕЧАНИЕ:. Этот разъем предназначен для
подключения электроприборов
малой мощности Запрещается
использовать этот разъем для
электроприборов
большой
мощности Это позволит
исключить
возникновение
неисправностей.
ОРГАНЫ УПРАВЛЕНИЯ 2-11
15. ВЫКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА
(ЛЕВЫЙ РАБОЧИЙ РЫЧАГ (ДЖОЙСТИК))
Для включения звукового сигнала
нажать левую кнопку сверху на левом
рабочем рычаге (джойстике).
Р ис. 18
16. ПЕРЕКЛЮЧАТЕЛЬ УСИЛИТЕЛЯ
(ПРАВЫЙ
РАБОЧИЙ РЫЧАГ (ДЖОЙСТИК))
Для
повышения
гидравлического
давления нажать правую кнопку сверху
на правом рабочем рычаге (джойстике).
См “Режим бустера”,
стр. 3-24.
Р ис. 19
17. ПЕРЕКЛЮЧАТЕЛЬ ДРОБИЛКИ
(ПРАВЫЙ
РАБОЧИЙ РЫЧАГ (ДЖОЙСТИК))
Для приведения в действие дробилки
нажать левую кнопку сверху на правом
рабочем рычаге (джойстике).
Для отключения дробилки отпустить
левую кнопку сверху на правом рабочем
рычаге
(джойстике).
Р ис. 20
18. ПРИБОРНАЯ ПАНЕЛЬ
См. раздел «Приборная панель» на стр.
2-14.
Р
Р ис. 21
2-12 ОРГАНЫ УПРАВЛЕНИЯ















содержание      ..     2      3      4      5     ..
