ГИДРОМОЛОТЫ STEEL HAND (СЕРИЯ SHD). РУКОВОДСТВО

Модель: SHD135A, SHD150A

(Разновидности внешних клапанов)

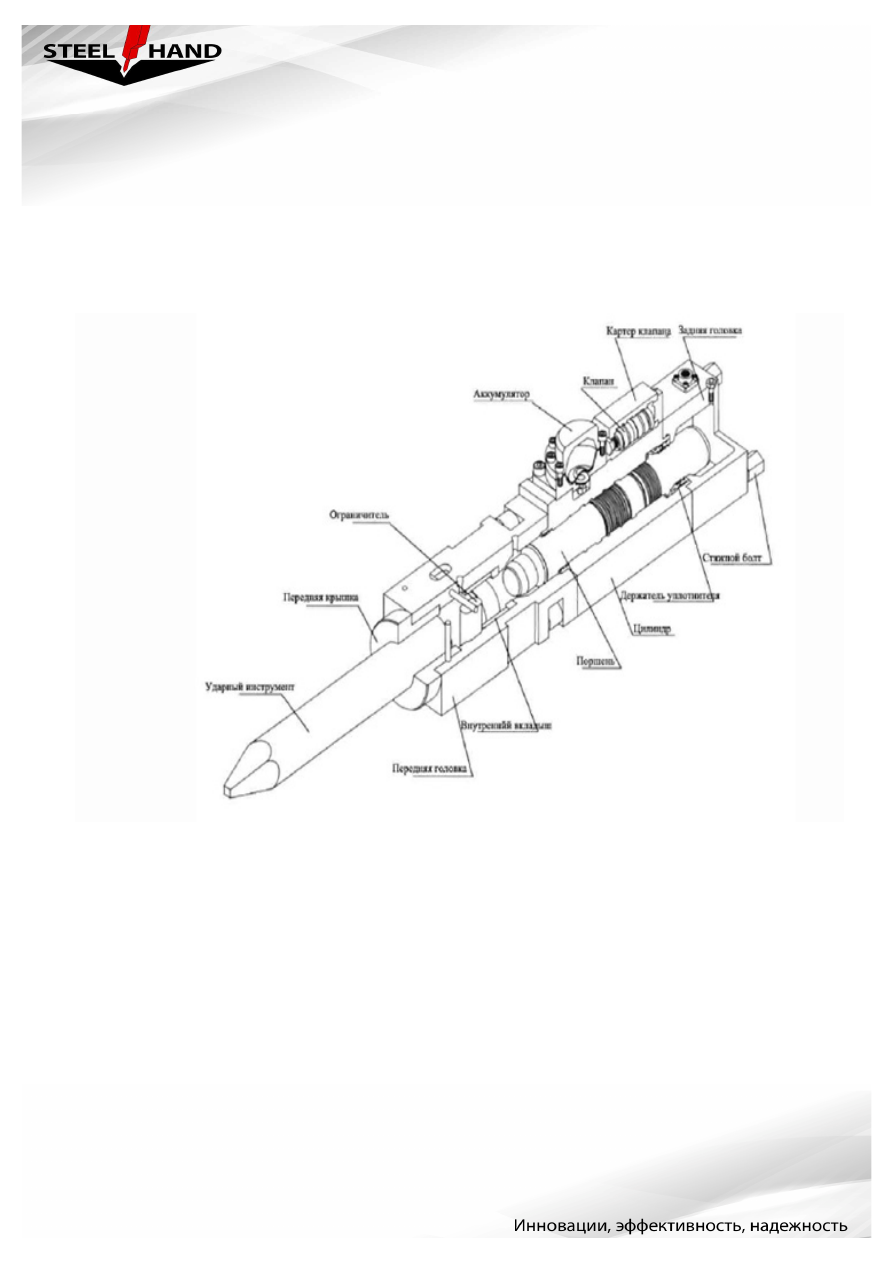

Устройство цилиндра

Цилиндр содержит движущийся поршень, который воздействует на ударный инструмент.

Уплотнения обоих концов поршня также расположены в цилиндре. Уплотнение для

верхней части поршня расположено в заменяемом держателе уплотнения, в то время как

уплотнитель для нижней части поршня расположен в корпусе цилиндра.

Поршень

Поршень переносит ударную силу, вызываемую гидравлической силой, на ударный

инструмент.

Держатель уплотнителя

В держателе уплотнения расположены сальники для герметизации азота в задней

головке и предотвращения утечки гидравлического масла.

Коробка клапана

Отвечает за управление основными движениями клапана.

Клапан

Клапан контролирует возвратно-поступательные действия поршня и подачу

гидравлической жидкости.

Регулятор клапана

Когда насос базовой машины обеспечивает недостаточную подачу масла и наоборот, в

случае чрезмерного потока масла, этот клапан может установить номинальное рабочее

давление, уменьшая или увеличивая частоту ударов.

Устройство настройки цилиндра

Поверните закрепляющий винт по часовой стрелке, для того, чтобы уменьшить ударную

силу гидравлического молота; поверните против часовой стрелки, для того, чтобы

увеличить ударную силу гидравлического молота.

Устройство аккумулятора

Аккумулятор заряжен газом и предназначен для накопления гидравлической жидкости под

давлением. Аккумулятор накапливает энергию при взводе поршня и отдаёт её при

рабочем ходе поршня при высокой скорости поршня. Все аккумуляторы сконструированы

так, чтобы выдерживать высокое давление.

Устройство передней головки

Данная часть удерживает ударный инструмент при помощи ограничителей ударного

инструмента. При удалении данных ограничителей, ударный инструмент может быть

заменен.

Внутренний вкладыш

Данная деталь направляет ударный инструмент и ограничивает внутреннюю позицию

ударного инструмента. Является расходным материалом, за износом которого

необходимо следить. При необходимости он должен быть заменен.

Ударный инструмент

Ударный инструмент переносит ударную силу на объект.

В зависимости от вида работы предлагаются различные варианты ударного инструмента.

Ограничитель

Устанавливается в передней головке и предотвращает от вылета ударного инструмента.

Устройство задней головки

Содержит тормозную камеру, заполненную азотом, который подвергается сжатию во

время верхнего положения поршня и служит для обеспечения максимального погружения

поршня при обратном ходе.

Стяжной болт

Служит для объединения передней головки, цилиндра и задней головки. Данные части

должны быть постоянно стянуты до полного стягивания. Проверяйте болты на

ослабление и подтягивайте их еженедельно.

Установка

Камеры С3 и С2 всегда поддерживают
низкое давление, потому что они
соединены с выпускным
трубопроводом. Камеры V3, V1, С1 и
аккумулятор всегда поддерживают
высокое давление, т.к. они соединены с
впускным трубопроводом. Давление
камеры V2 изменяется на низкое
давление или высокое в зависимости от
положения поршня.

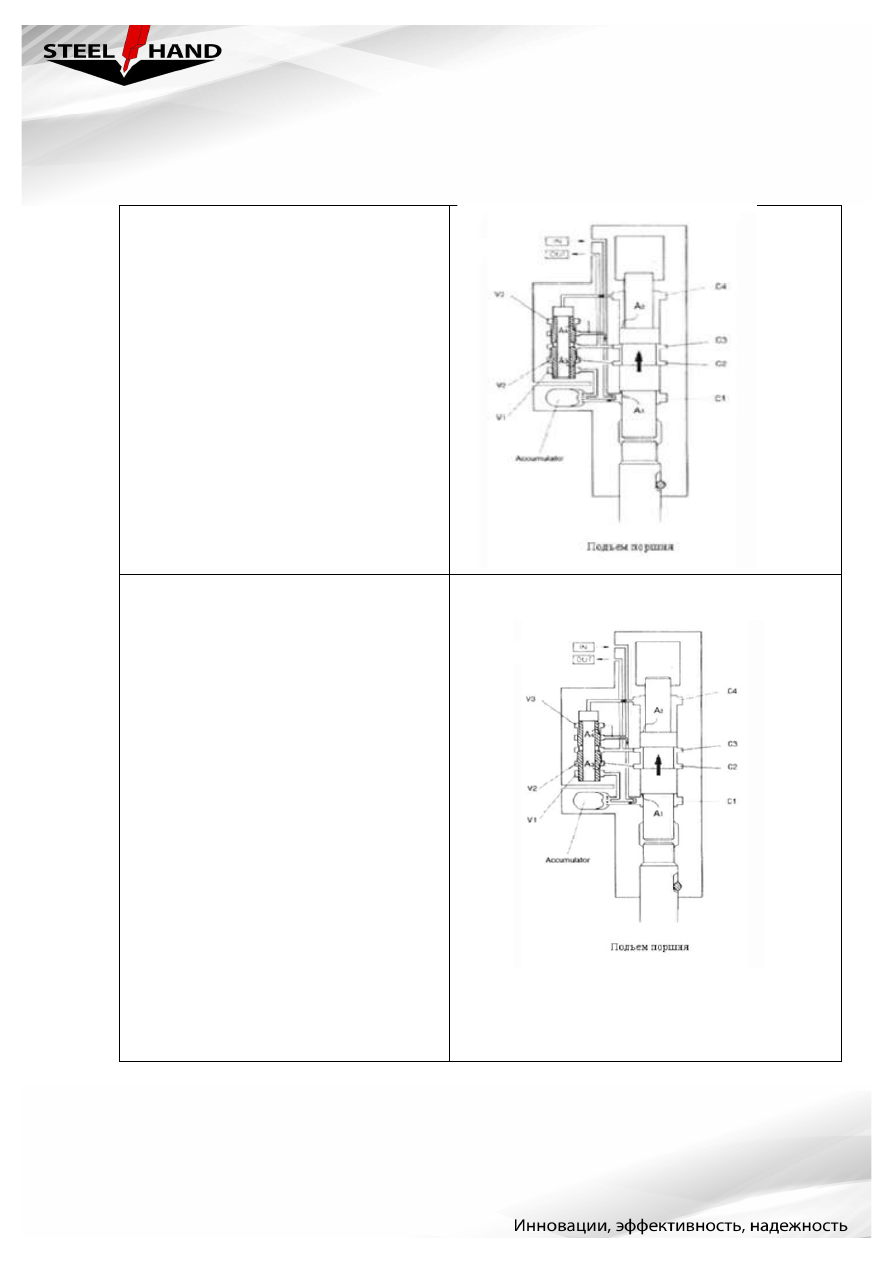

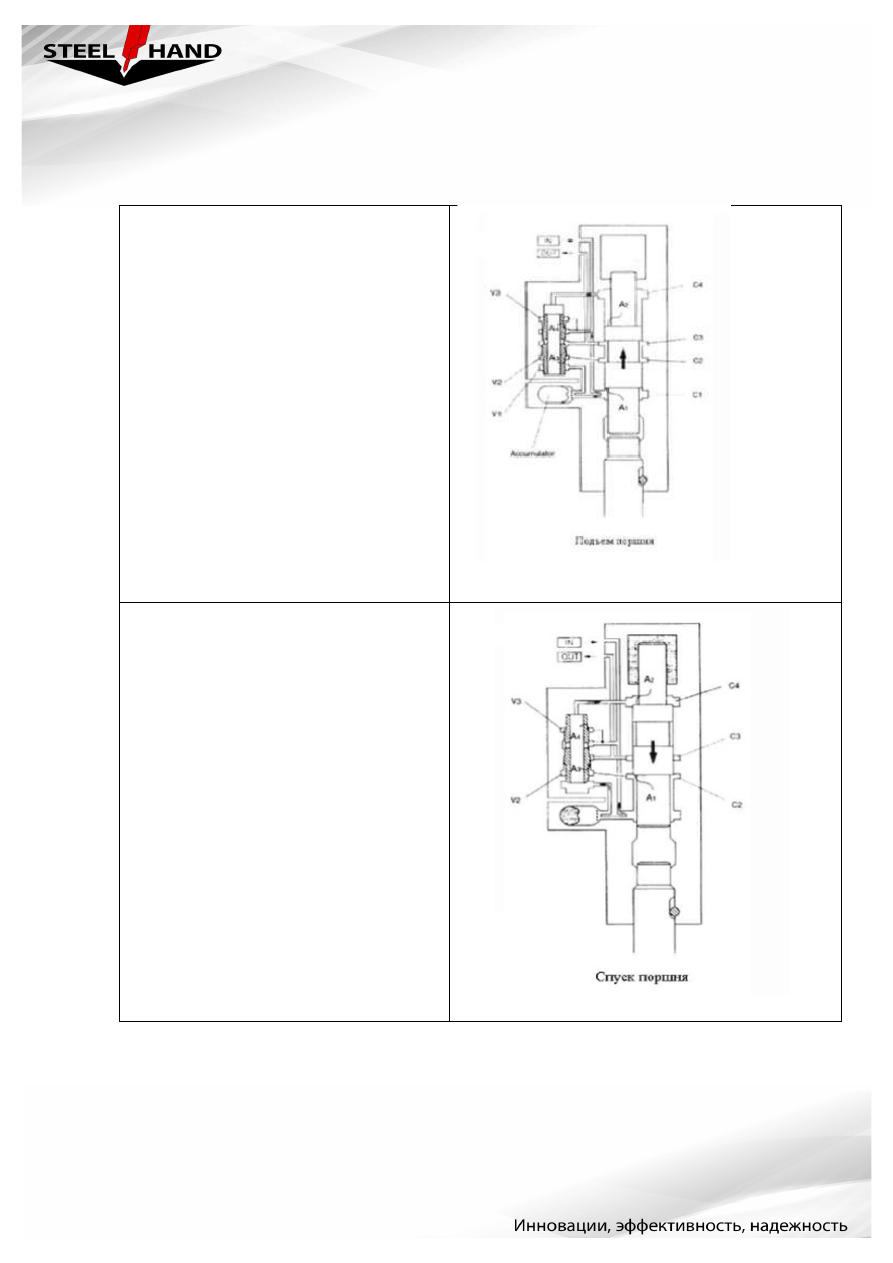

Подъем поршня

Масло попадает в заливной канал и
начинает вырабатывать энергию для

подъема поршня; гидравлическая сила

действует на А1 нижний край поршня и

поршень начинает подниматься. В то
время как поршень начинает подъем,

масло от камеры С4 возвращается к

выпускному трубопроводу через

контрольный клапан.

Подъем клапана

Когда поршень достигает верхнего,
круглого ограничения, А1 нижней
кромки поршня достигает камеру С2, и
азот задней головки сдавливается. В
это время масло из камеры С2
попадает в камеру V2. Участок А3
больше участка А4, но необходимое
давление участка А3 является таким же
как и в А4. Вследствие этого,
напряжение клапана усиливается из-за
разницы давления в А4 и А3.

Спуск поршня

В то время как клапан достигает
верхнего предела, камера С4

становится участком высокого

давления, потому что масло от

рабочего насоса поступает в камеру С2
через отверстия контрольного клапана.

Участок А2 больше, чем участок А1, но

давление, воздействующее на участок

А4, такое же как и давление,
воздействующее на участок А1.
Вследствие этого поршень начинает
опускаться, из-за разницы давления
между А2 и А1. В это время скорость
снижения поршня усиливается,
подвергаясь сжатию давлением азота и
веса поршня.

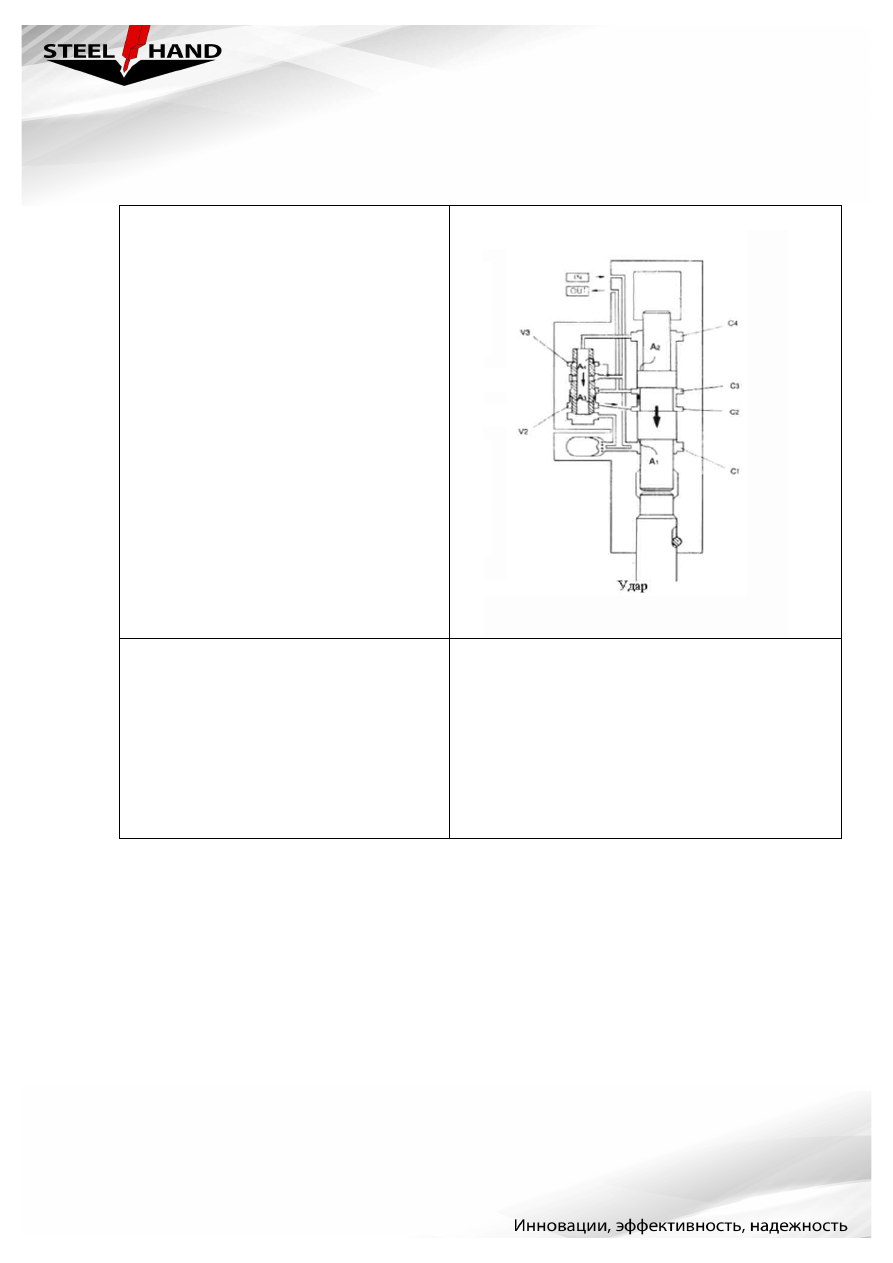

Удар

Давление камеры V2 меняется на

низкое, поскольку камера С2 сопряжена

с С3 во время спуска поршня, а

давление в камере V3 всегда высокое,
вследствие этого клапан начинает

ослабляться.

Продолжение ударного воздействия

После того, как поршень совершит
ударное воздействие на ударный
инструмент, схема цикла меняется, для
того, чтобы поднять поршень.
Поршень начинает подъем под
воздействием масла, попадающего в
заливной канал, и цикл повторяется.

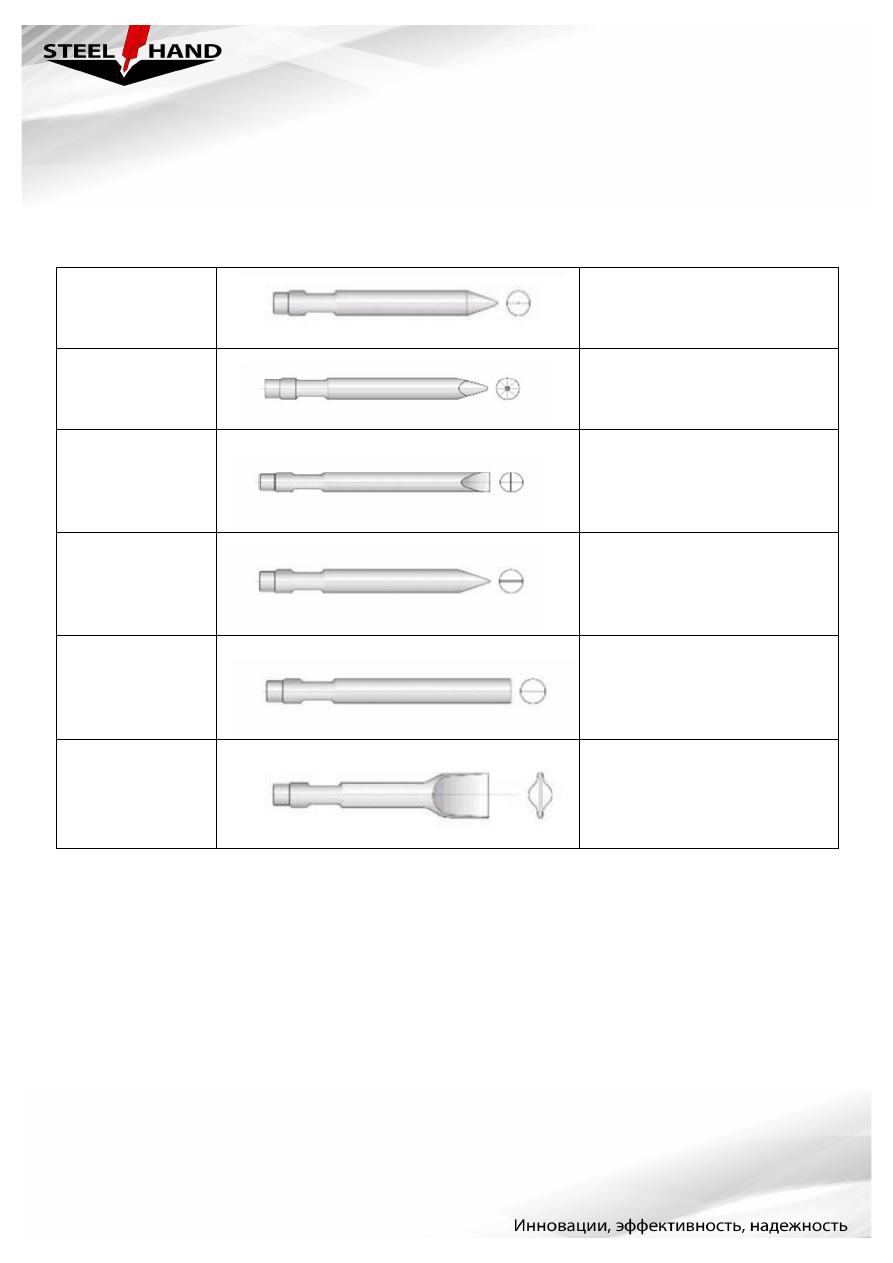

3. ПРИМЕНЯЕМЫЕ РАБОЧИЕ ИНСТРУМЕНТЫ ДЛЯ ГИДРОМОЛОТОВ STEEL

HAND

Пика коническая

Для общих разрушающих
работ, где требуется
проникающее разрушение

Пика карандаш

Используется в тех случаях,
когда требуется повышенная
разрушительная сила

Пика зубило

(горизонтальная)

Зубило имеет большую
степень износа и большой
уровень напряжения в области
фиксации пики

Пика зубило

(вертикальная)

Используется там, где
требуется срезающее
действие, т.е. рубка или
ступенчатая выработка.

Пика

тупоконечная

Используется для дробления
(вторичного дробления) путем
воздействия на материал
тупым ударом

Пика лопатка

Широкое зубило для
повышенной продуктивности в
мягком материале

4. УСТАНОВКА И РАЗБОРКА

4.1. ГИДРАВЛИЧЕСКАЯ СХЕМА УСТАНОВКИ

Основная схема

Гидромолоты

Steel Hand

могут быть адаптированы к гидросистемам большинства

моделей экскаваторов, предназначенных для любого вида разрушений.

Заполняя гидравлические трубопроводы основной части экскаватора, необходимо

знать основную схему, описывающую заполнение гидравлических трубопроводов. Только

после этого гидропровод может быть установлен правильно, должным образом и быстро.

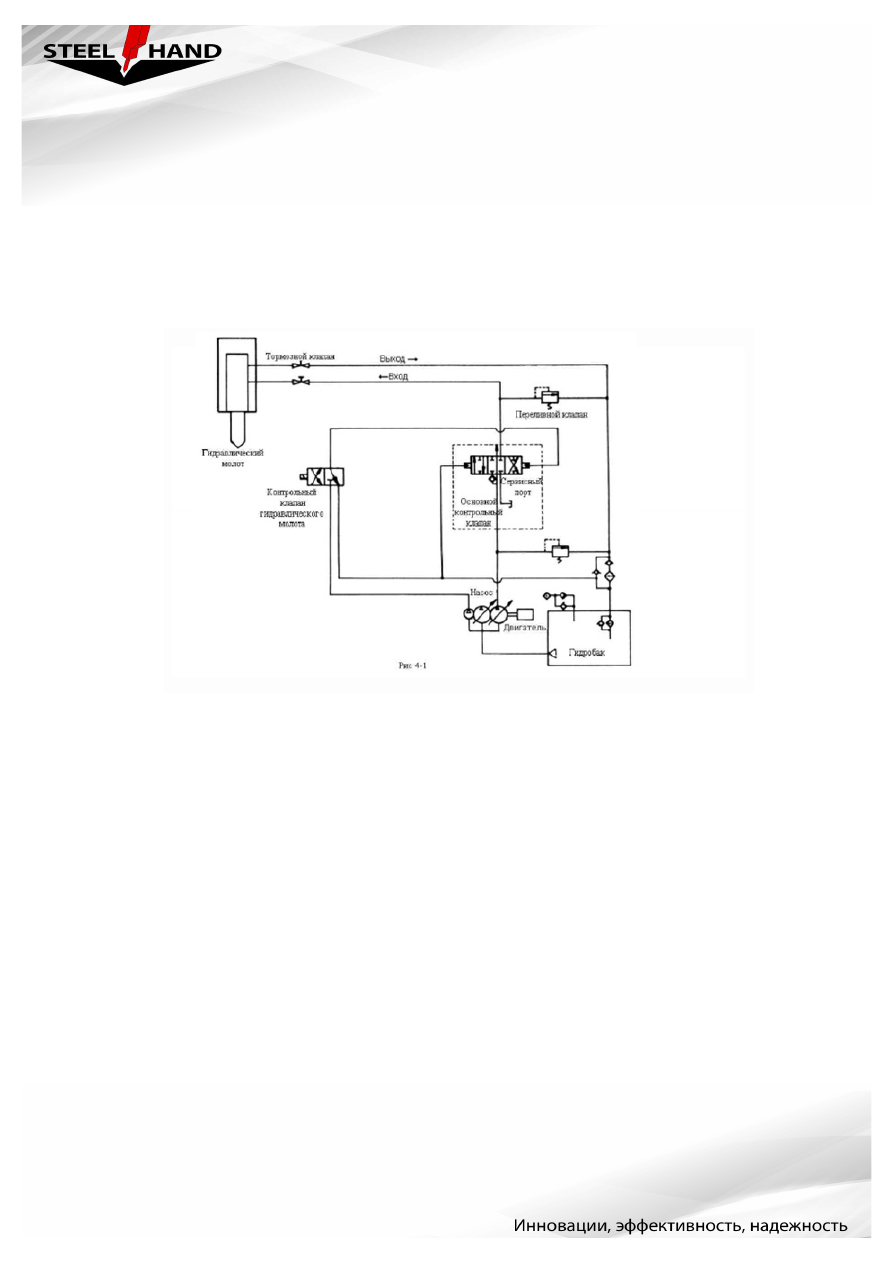

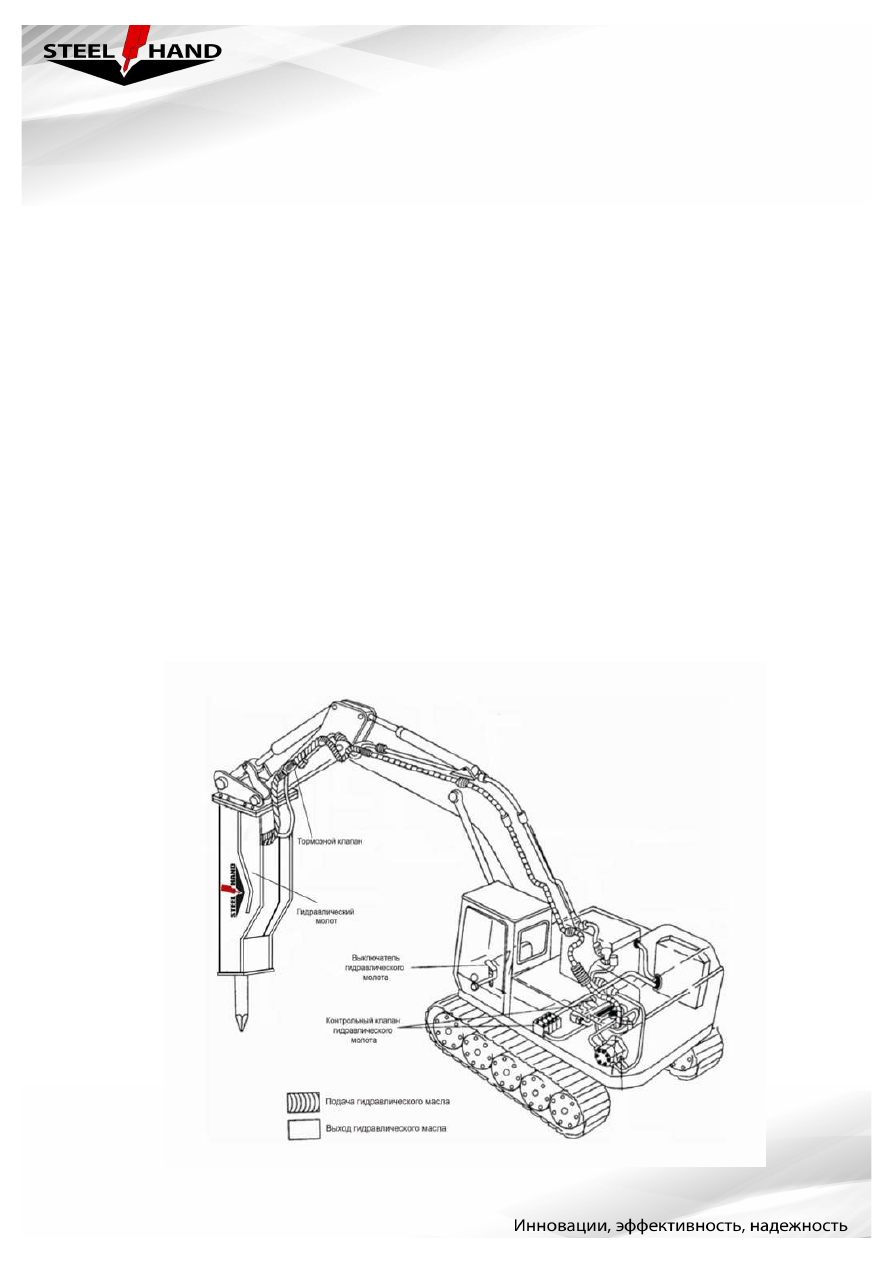

На рис 4.1 показана одна из самых простых гидравлических схем для установки

сервисного порта в главный клапан управления основной части экскаватора.

ВНИМАНИЕ!

Если трубопроводная схема отличается от схемы, представленной на рис. 4-1,

необходимо проконсультироваться с нашими специалистами.

Клапан контроля давления должен быть установлен в том случае, если его нет на

главном клапане управления.

Стандартный вид установки показан на рисунке

В таблице приведены типы и размеры РВД, применяемые на гидромолотах

Марка гидромолота Диаметр патрубка

(дюйм)

Длина

(мм)

Рабочее давление

(бар)

Давление толчка

(бар)

SHD40i-SHD75ib

1/2

2000

140

1100

SHD85i, SHD100i

3/4

2000

170

1100

SHD125i-SHD140i

2300

180

1100

SHD150A

2500

180

1100

SHD155i-SHD175i

1 /4

2500

180

1300

Оборудование,

необходимое

для

механической

установки

гидромолота,

поставляется в стандартном комплекте к гидромолоту. По вопросам комплектации

обращайтесь в компанию-изготовитель.

4.3. МОНТАЖ ГИДРОМОЛОТА НА ТРАНСПОРТНОЕ СРЕДСТВО

1. Положите гидромолот горизонтально на деревянный паллет.

2. Вставьте рукоять экскаватора в адаптер до положения, когда отверстие в рукояти

находится заподлицо с отверстиями в адаптере.

3. Вставьте палец стрелы, а потом палец ковша экскаватора. Зафиксируйте их в

необходимом положении и убедитесь в надежности соединения.

4. Подсоедините гидравлические шланги.

5. Откройте запорные клапаны.

4.4. ДЕМОНТАЖ ГИДРОМОЛОТА С ТРАНСПОРТНОГО СРЕДСТВА

1. Закройте впускные и запорные клапаны.

2. Отсоедините шланги до укладывания гидромолота.

3. Установите заглушки на впускных и

запорных клапанах транспортного средства.

4. Уложите гидромолот горизонтально на деревянный паллет.

5. ЭКСПЛУАТАЦИЯ

5.1 УСТАНОВКА УДАРНОГО ИНСТРУМЕНТА

Установка

Внимание!

Падение ударного инструмента при переносе может привести к травмированию.

Использование крана при переносе ударного инструмента и подобных тяжелых частей

ОБЯЗАТЕЛЬНО.

1) Установите гидравлический молот горизонтально на деревянные бруски таким

образом, чтобы аккумулятор находился сверху.

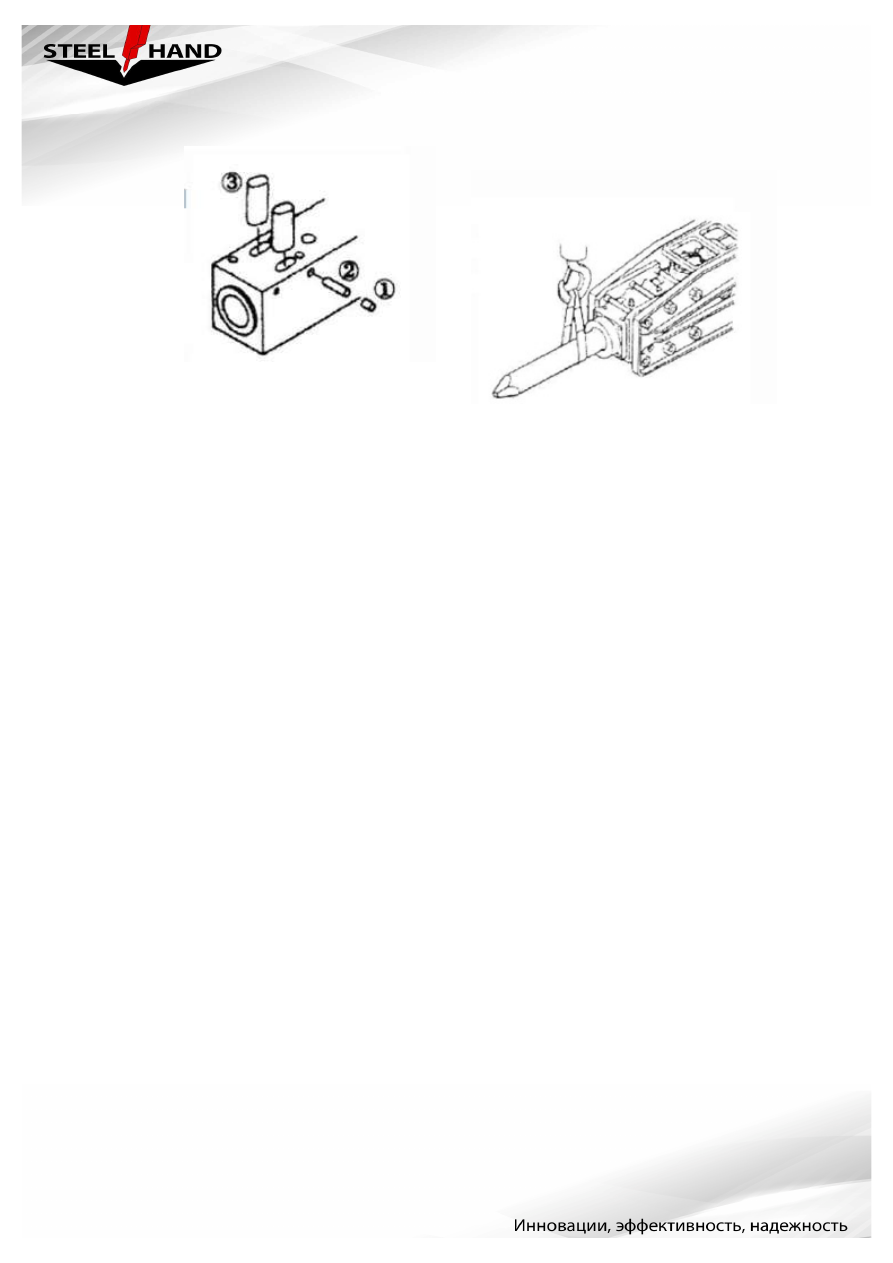

2) Извлеките резиновую пробку или пружинный фиксатор (1) и стопорный палец (2) из

передней головки с противоположной стороны при помощи молотка и отжимного

пальца. Отжимной палец хранится в коробке инструментов. Коробка инструментов

поставляется отдельно.

Внимание!

Перед удалением стопорного пальца, убедитесь в том, что он не отлетит в

человека.

После установки и удалении резиновой пробки (1) 2 или 3 раза, должна быть

произведена ее заменена.

3) Удалите ограничители ударного инструмента (3) после введения отжимного

пальца в отверстие ограничителя ударного инструмента с нижней стороны и

удалите ограничители из передней головки.

4) Установите ударный инструмент в переднюю головку.

Внимание!

Смажьте стержень и ударное место воздействия пики.

5) Установите ограничители, а затем стопорный палец и резиновую пробку или

пружинный фиксатор в переднюю головку.

6) Используя молоток и отжимной палец, закрепите резиновую пробку и пружинный

фиксатор в переднюю головку.

Разборка

Разборка ударного инструмента производится в обратном порядке.

5.2. ПРОВЕРКА ДАВЛЕНИЯ АЗОТА

Давление газа проверяется заводом – изготовителем перед отправкой

потребителю, однако рекомендуется удостовериться в его соответствии необходимым

показателям непосредственно перед первым использованием гидромолота.

5.3. БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ

Перед началом работы с гидромолотом убедитесь, что были проведены все

необходимые процедуры проверки:

1) Проверьте все видимые повреждения гидромолота. Выявление неисправностей

до начала работы может предупредить серьезные повреждения гидромолота и

транспортного средства.

2) Проверьте износ рабочего инструмента и втулки. В случае необходимости

произведите их замену с учетом правильности размера зазора между рабочим

инструментом и втулкой.

3) Проверьте плотность затяжки болтов.

4) Проверьте надежность и целостность сварных соединений.

5) Все шланги должны быть проверены на предмет утечки. В случае

необходимости, их необходимо заменить во избежение поломки гидромолота..

6) Необходима регулярная проверка масла во избежании повреждений

гидромолота или гидросистемы транспортера.

7) Проверьте уровень масла в баке и степень его загрязнения. Производите

замену масла и фильтровального элемента с рекомендованной периодичностью. Для

получения информации по замене масла и фильтровального элемента обращайтесь к

инструкции по эксплуатации экскаватора.

8) При эксплуатации гидромолота и транспортного средства при низких

температурах окружающей среды, необходимо провести предварительный разогрев

гидравлической системы на малых оборотах двигателя. Для более подробных

рекомендаций, обращайтесь к руководству по эксплуатации транспортного средства.

Первые 60 минут работы

используйте гидромолот только в вертикальном

положении и при средних оборотах двигателя. В течение этого промежутка времени

рекомендуется проверить затяжку болтов гидромолота и убедиться в отсутствии утечки

масла. Проверьте также целостность шлангов.

Внимание!

В начальный период работы гидромолот должен работать только в вертикальном

положении.

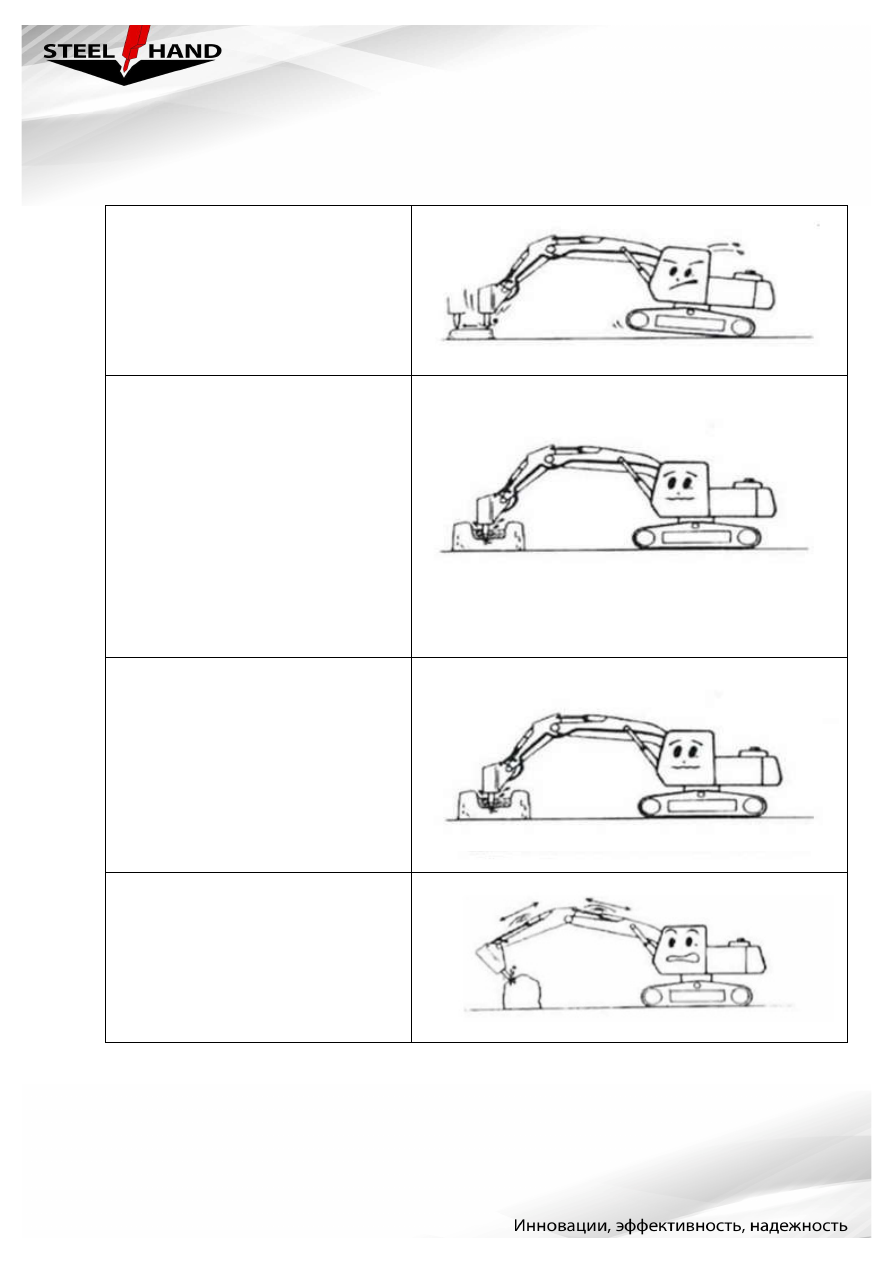

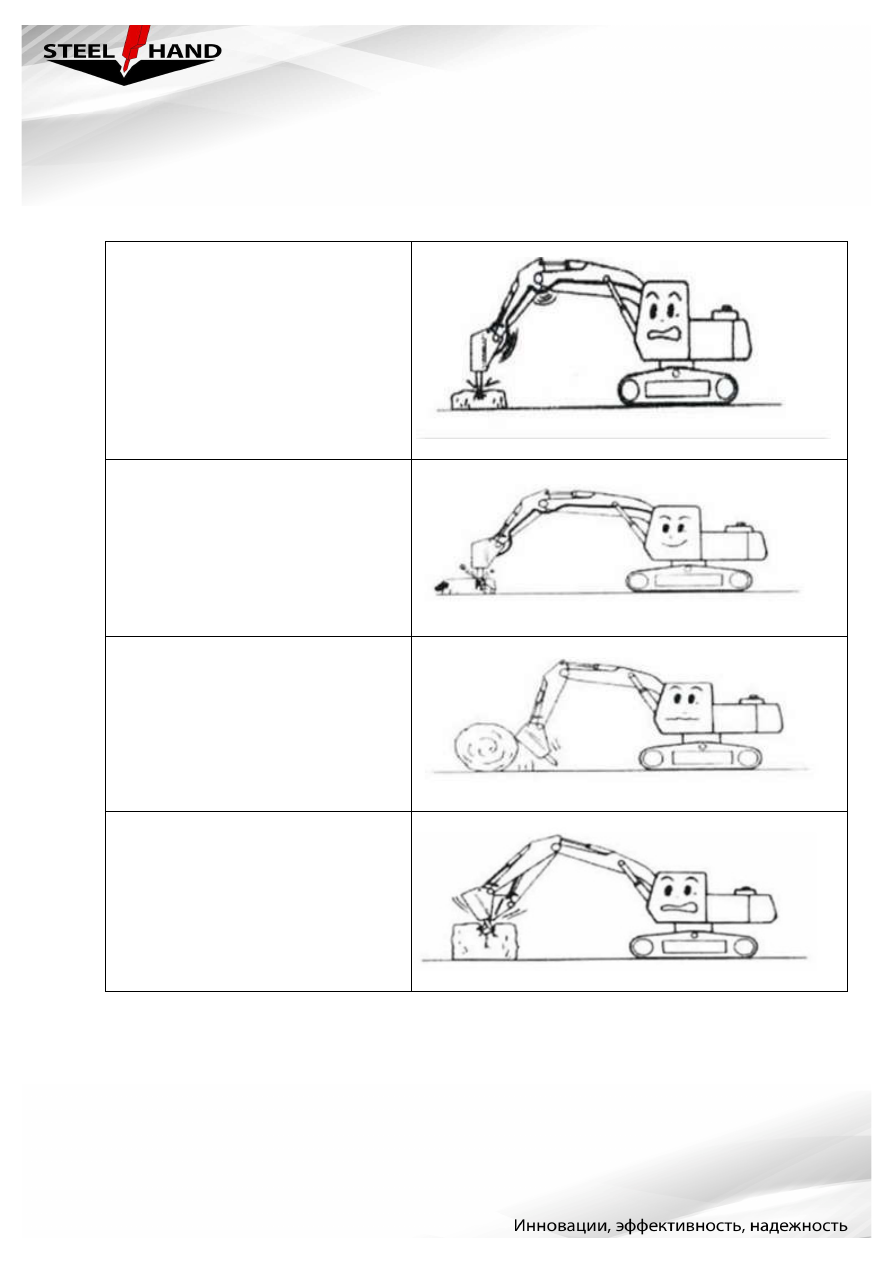

Во время работы:

Наконечник

рабочего

инструмента

необходимо

размещать

ПЕРПЕНДИКУЛЯРНО

по отношению к разбиваемой поверхности.

2) Необходимо применить небольшое усилие вниз по отношению к гидромолоту со

стороны экскаватора и начинать работу при нажатии педали.

Внимание!

Не допускайте поднятия стрелы экскаватора слишком высоко, так как это может

привести к опрокидыванию экскаватора.

3) Необходимо прекратить работу гидромолота отпусканием педали, как только

обрабатываемый объект будет раздроблен.

Внимание!

Работа в «холостую» может привести к поломке гидромолота.

По окончании работы гидромолот должен быть расположен вертикально с

установленным на земле ударным инструментом.

5.4. РАБОТА В БЕЗОПАСНОМ РЕЖИМЕ.

Приостановите работу гидромолота
при интенсивной вибрации рукавов
высокого давления. Проверьте
давление азота в аккумуляторе и
задней головке гидравлического молота.

Приостановите работу гидромолота
как только объект разрушен.
Продолжение работы на холостом
ходу может привести к чрезмерному
изнашиванию большого количества
деталей или повреждению таких
деталей, как внутренний вкладыш и
поршень

Не используйте гидромолот для
передвижения камней концом
ударного инструмента или корпусом
молота.

Не используйте гидромолот в качестве
рычага. Гидравлический молот может
быть поврежден в местах стяжного
болта, ударного инструмента,
передней головки, внутреннего
вкладыша и передней крышки.

Поменяйте место воздействия
объекта, если он не подвергается
дроблению в течении 30 секунд.

Не используйте гидромолот в воде.
Коррозия и отсутствие смазки на
ударном инструменте может
привести к дальнейшим
повреждениям гидравлических
компонентов. При работе
гидромолота под водой требуются
дополнительные опции: система
водяного пылеподавления, система
подачи сжатого воздуха.
Пожалуйста, при необходимости
свяжитесь с компанией-
изготовителем.

Не используйте гидромолот в

качестве молотка, поскольку

гидравлический молот намного

тяжелее ковша экскаватора.

Подобное использование может

привести к повреждению передней

головки или крутящегося механизма

основной части экскаватора.

Не эксплуатируйте гидромолот с
вытянутыми цилиндрами стрелы и
рукояти. Это может привести к
нарушениям в работе гидромолота и
повреждениям экскаватора.

ГИДРОМОЛОТЫ STEEL HAND (СЕРИЯ SHD). РУКОВОДСТВО - часть 2
