ТЕПЛОСЧЕТЧИКИ SA-94/2M. Руководство - часть 3
Теплосчетчики SA-94/2M. Руководство по эксплуатации
Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1 на условное
давление РУ 1,6 МПа (16 кгс/cм2), конструкция фланцев по ГОСТ 12820-80.

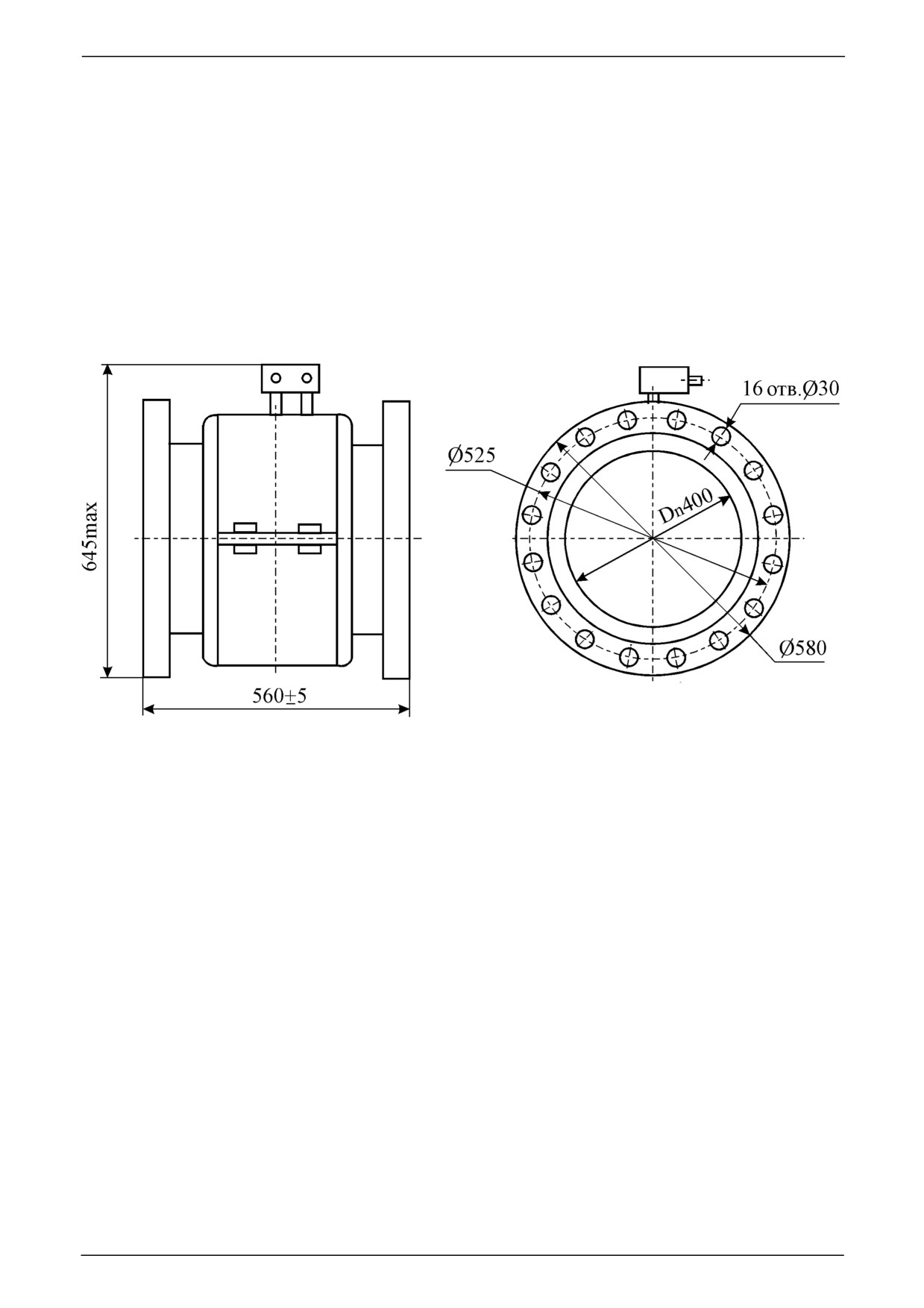

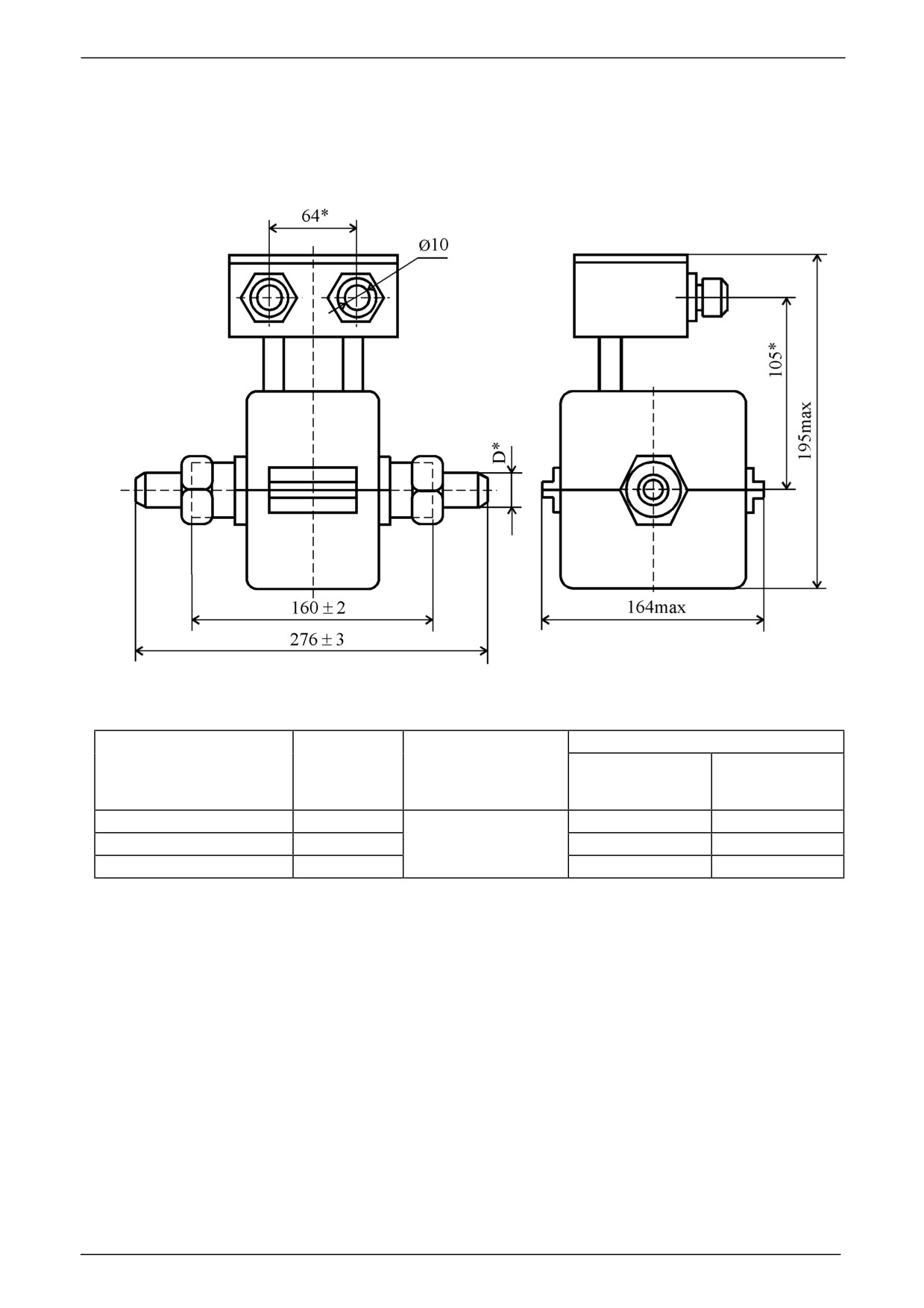

Рисyнок 2 - Габаритные, установочные и присоединительные
размеры первичного преобразователя фланцевого
подсоединения ПРН-400
33
D*
Обозначение
Применя-
Температурное
монтажный
монтажный
емость
исполнение,
штуцер
штуцер
°С
с резьбой
под сварку
ДЦВ2.008.010-02
ПРН-10
G 1/2-B
21 х 4
-05
ПРН-15
150
G 3/4-B
27 х 4
-08
ПРН-25
G 1-B
34 х 4
1
* Размер для справок.
2
Размер 160 - длина собственно первичного преобразователя,
размер 276 - длина первичного преобразователя с монтажными
штуцерами.
Рисунок 3 ñ Габаритные, установочные и присоединительные размеры
первичных преобразователей ПРН-10, ПРН-15, ПРН-25
резьбового подсоединения
34
Теплосчетчики SA-94/2M. Руководство по эксплуатации

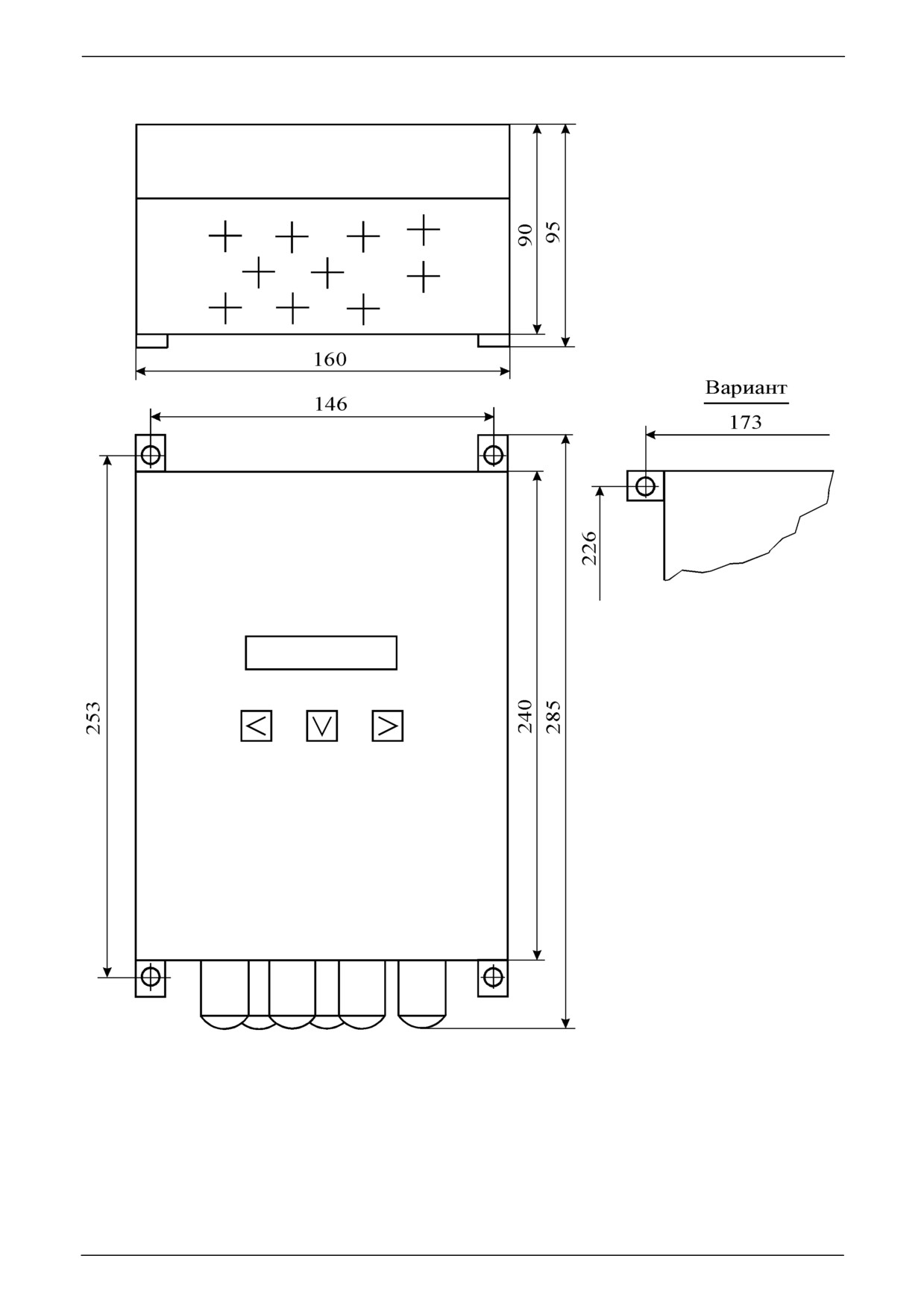

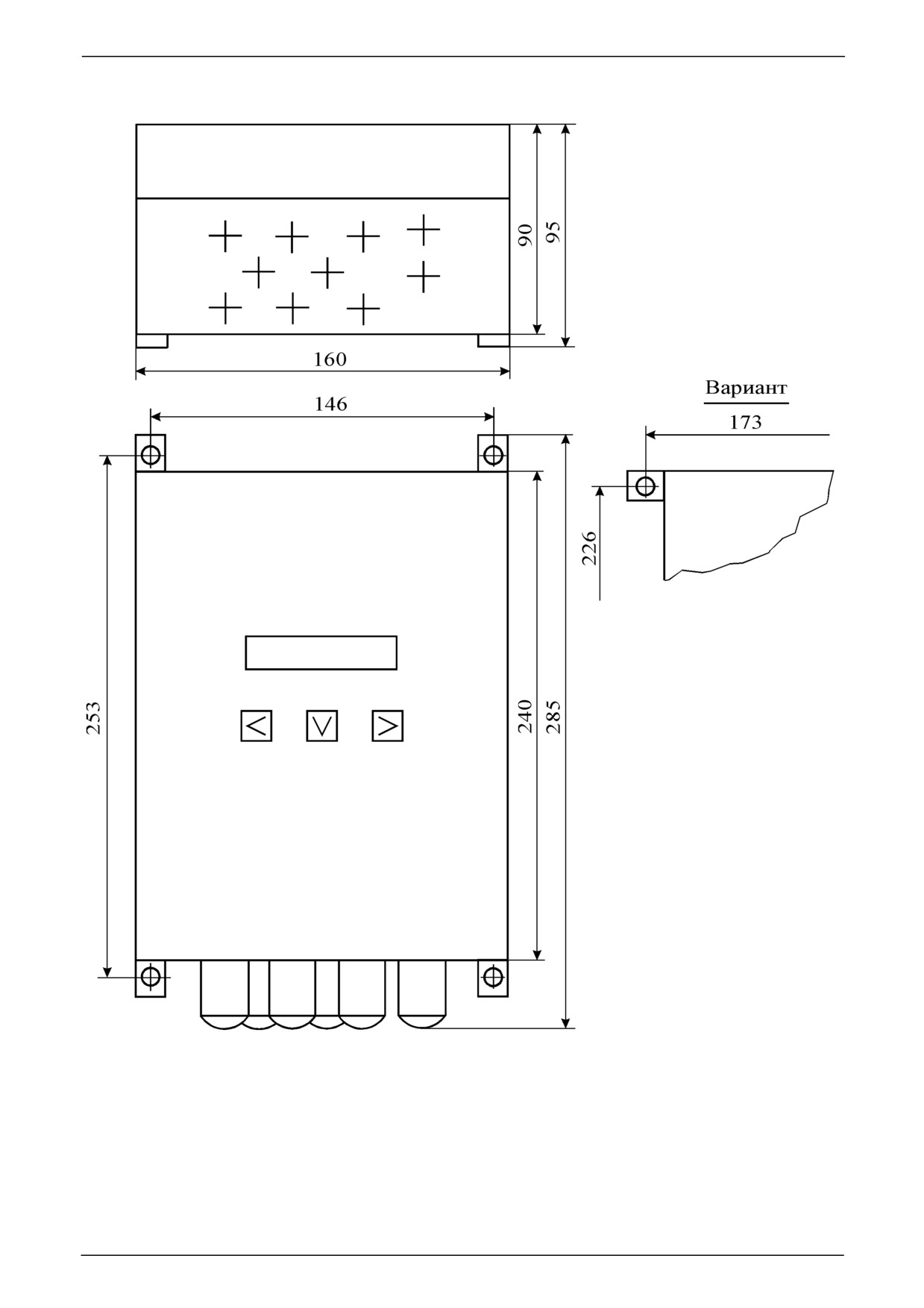

Рисунок 4 - Габаритные и установочные
размеры измерительного блока
35
Рисунок 5 - Габаритные, установочные и присоединительные

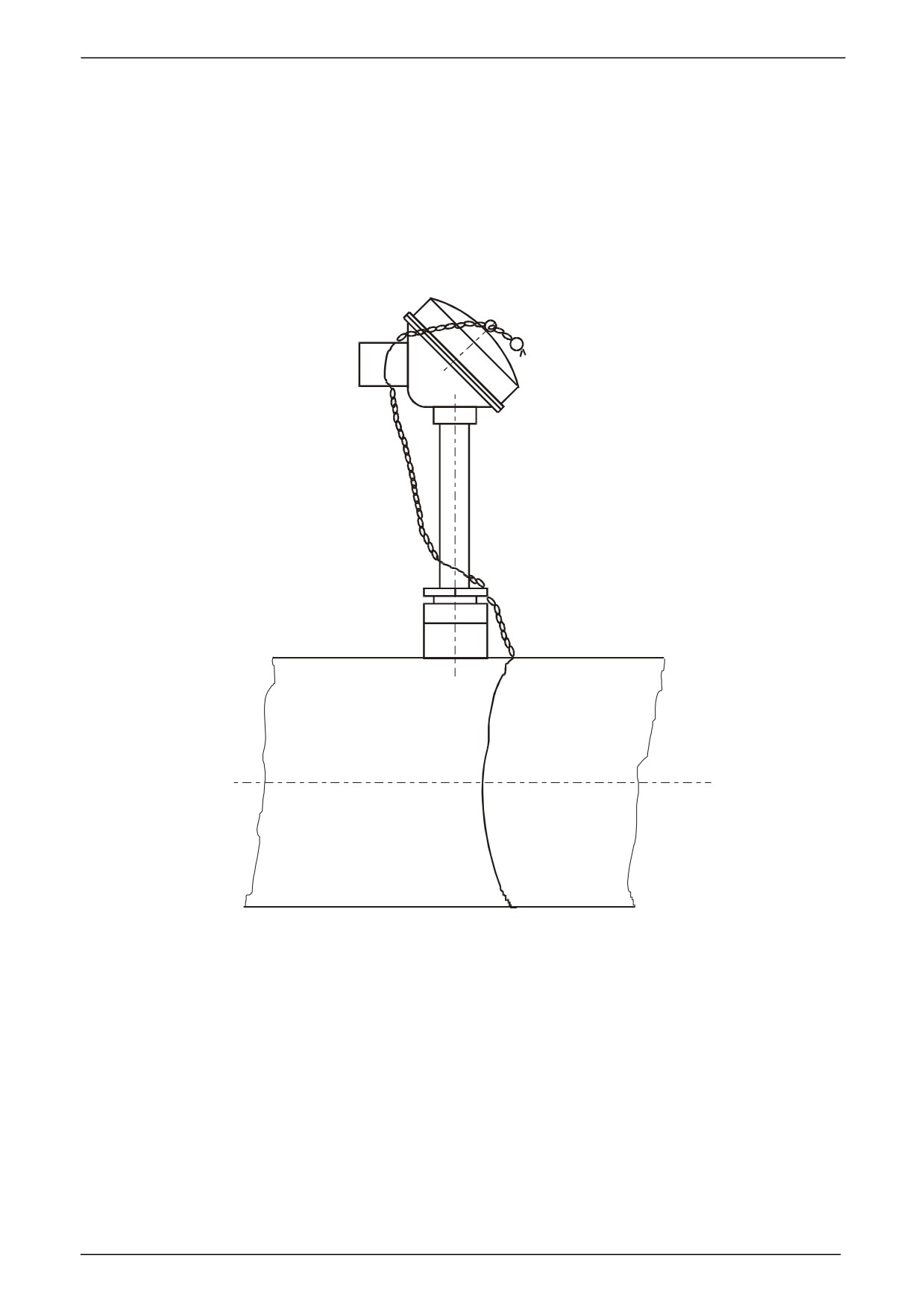

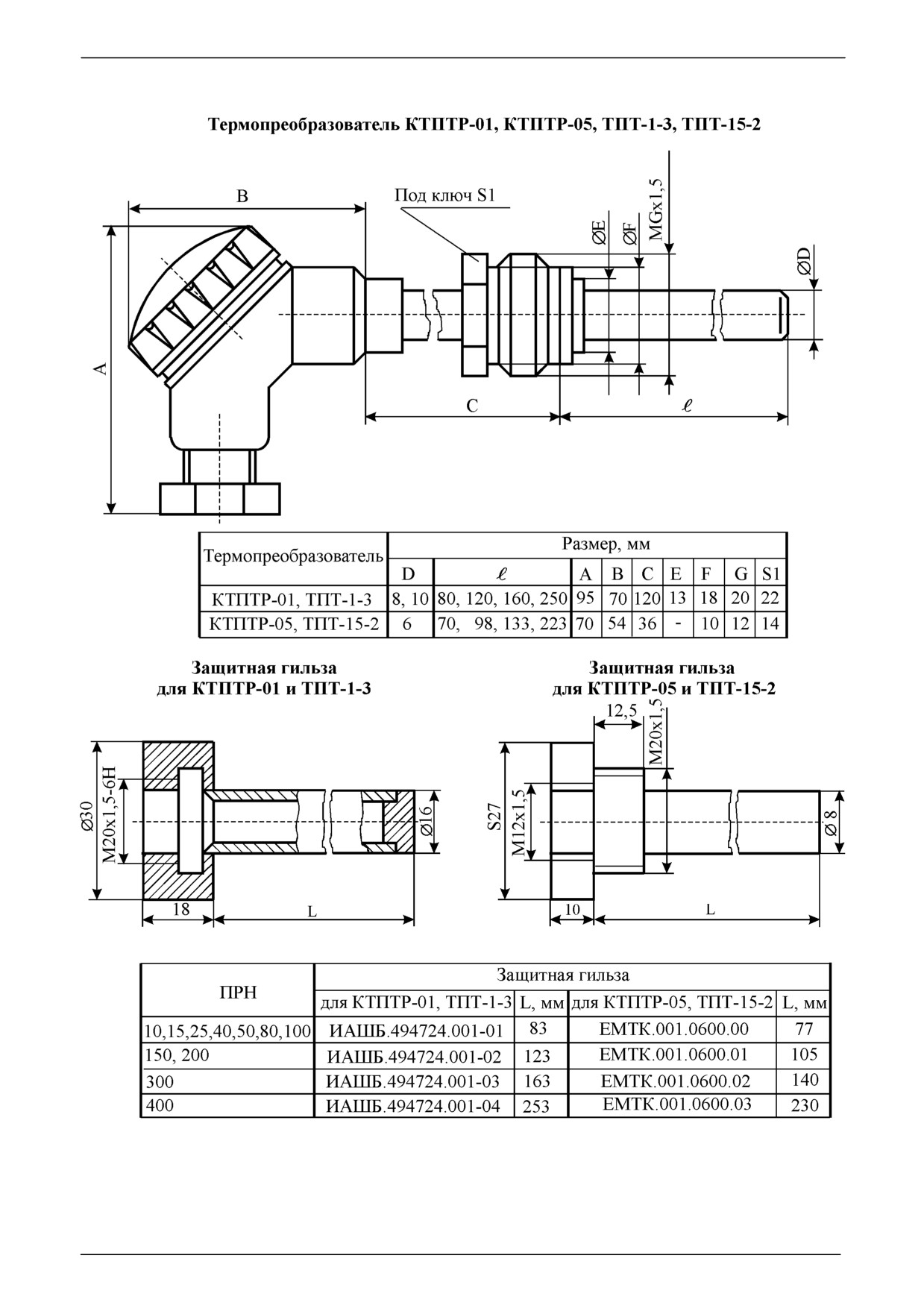

размеры термопреобразователя и защитной гильзы
36
Теплосчетчики SA-94/2M. Руководство по эксплуатации

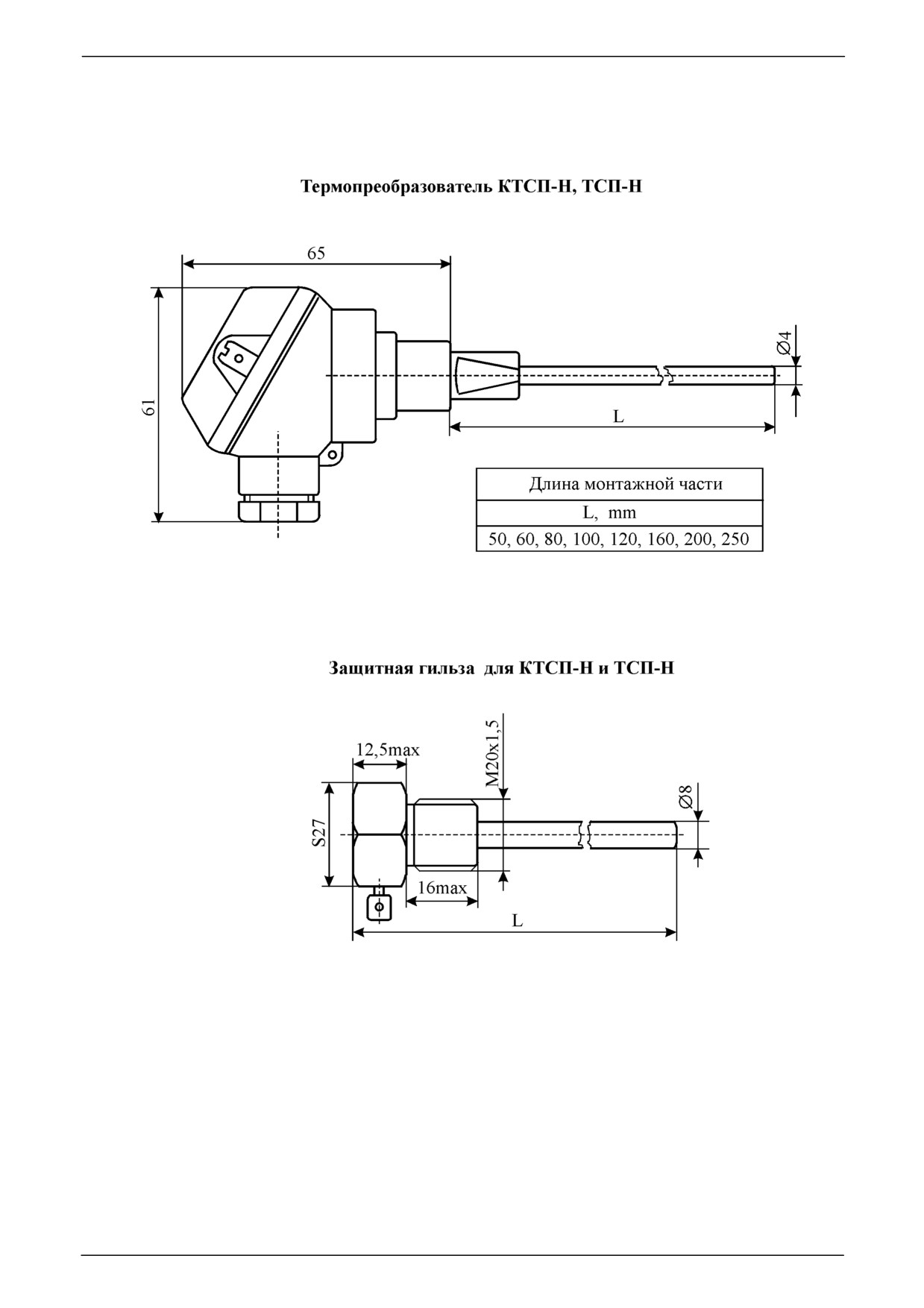

Рисунок 6 - Габаритные, установочные и присоединительные
размеры термопреобразователя и защитной гильзы
37
Dn - условный внутренний диаметр трубы первичного преобразователя

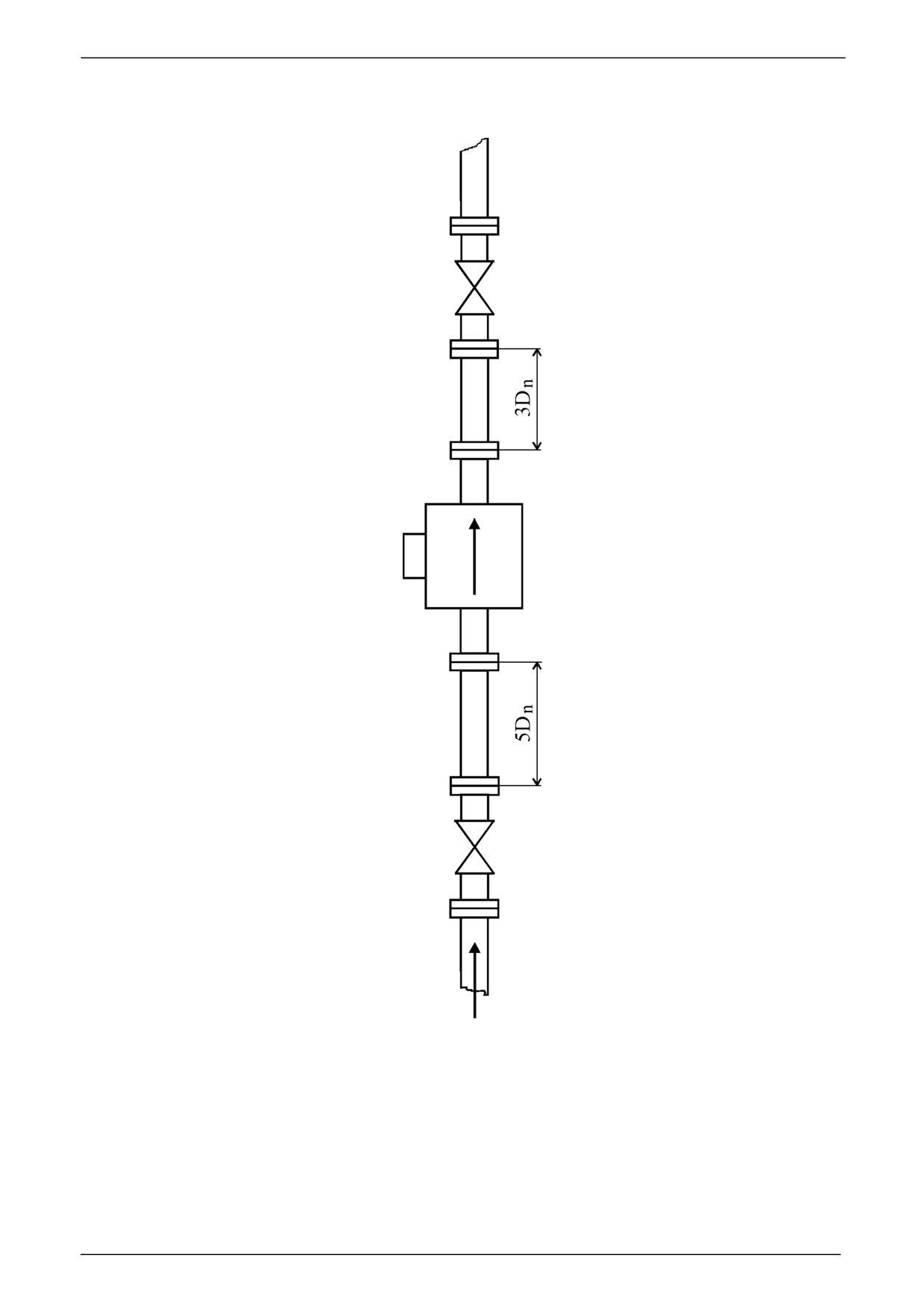

Рисунок 7 - Пример типовой установки первичного преобразователя
38
Теплосчетчики SA-94/2M. Руководство по эксплуатации
Dn - условный внутренний диаметр трубы первичного преобразователя

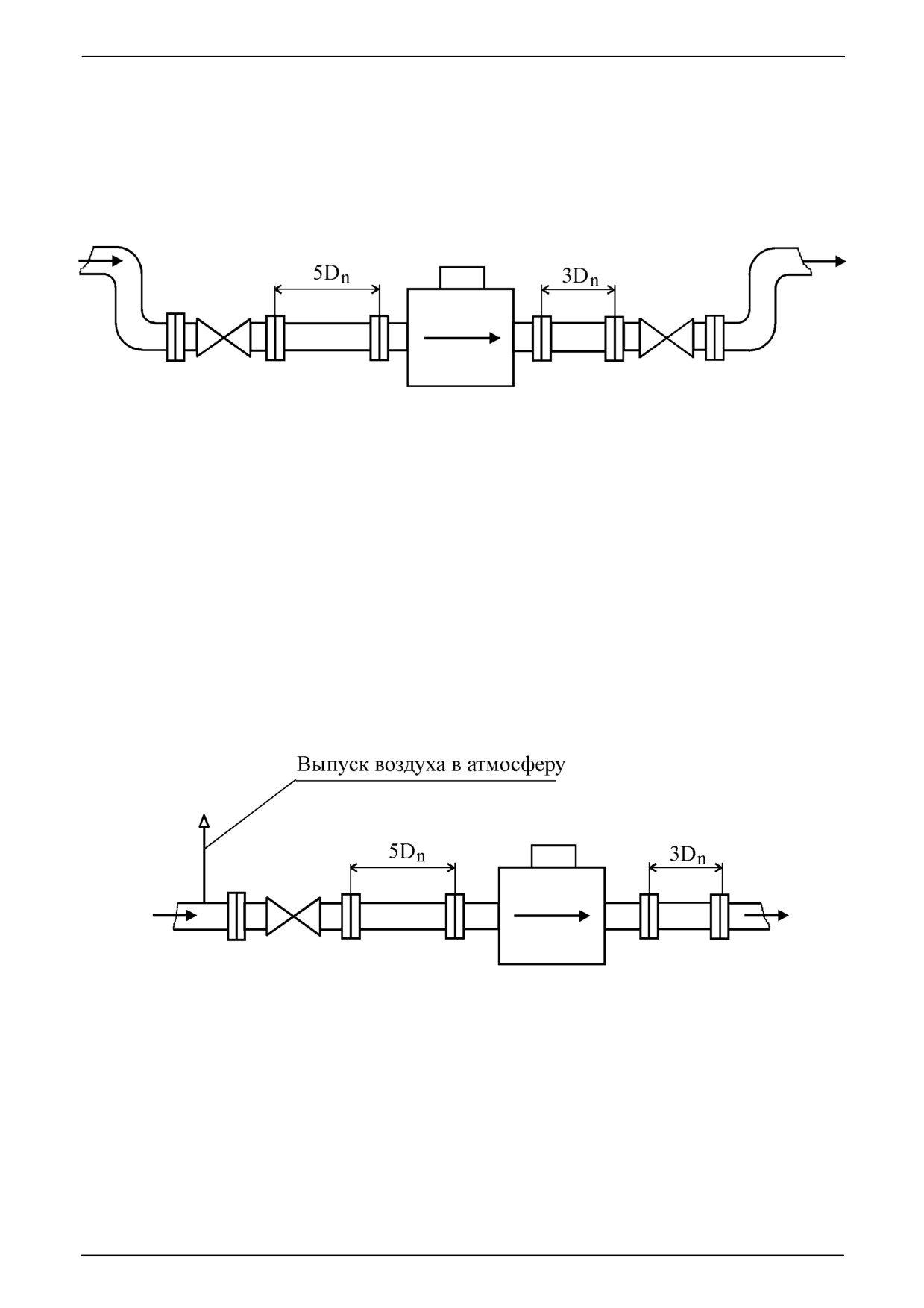

Рисунок 8 - Пример горизонтальной установки первичного
преобразователя, при которой всегда осуществляется
его заполнение теплоносителем
Dn - условный внутренний диаметр трубы первичного преобразователя
Рисунок 9 - Пример установки первичного преобразователя
при наличии воздуха в трубопроводе
39

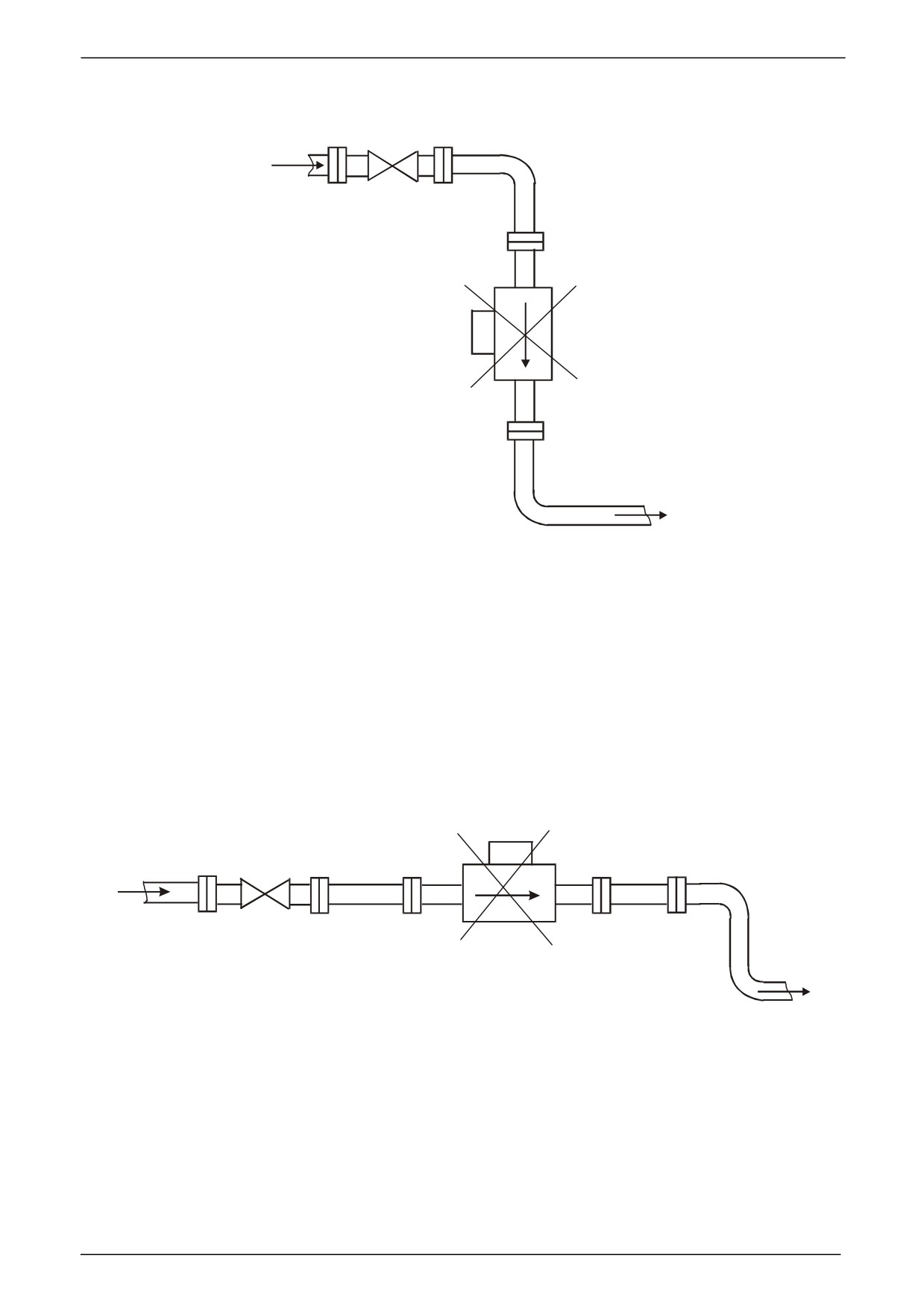

Не обеспечено заполнение трубы

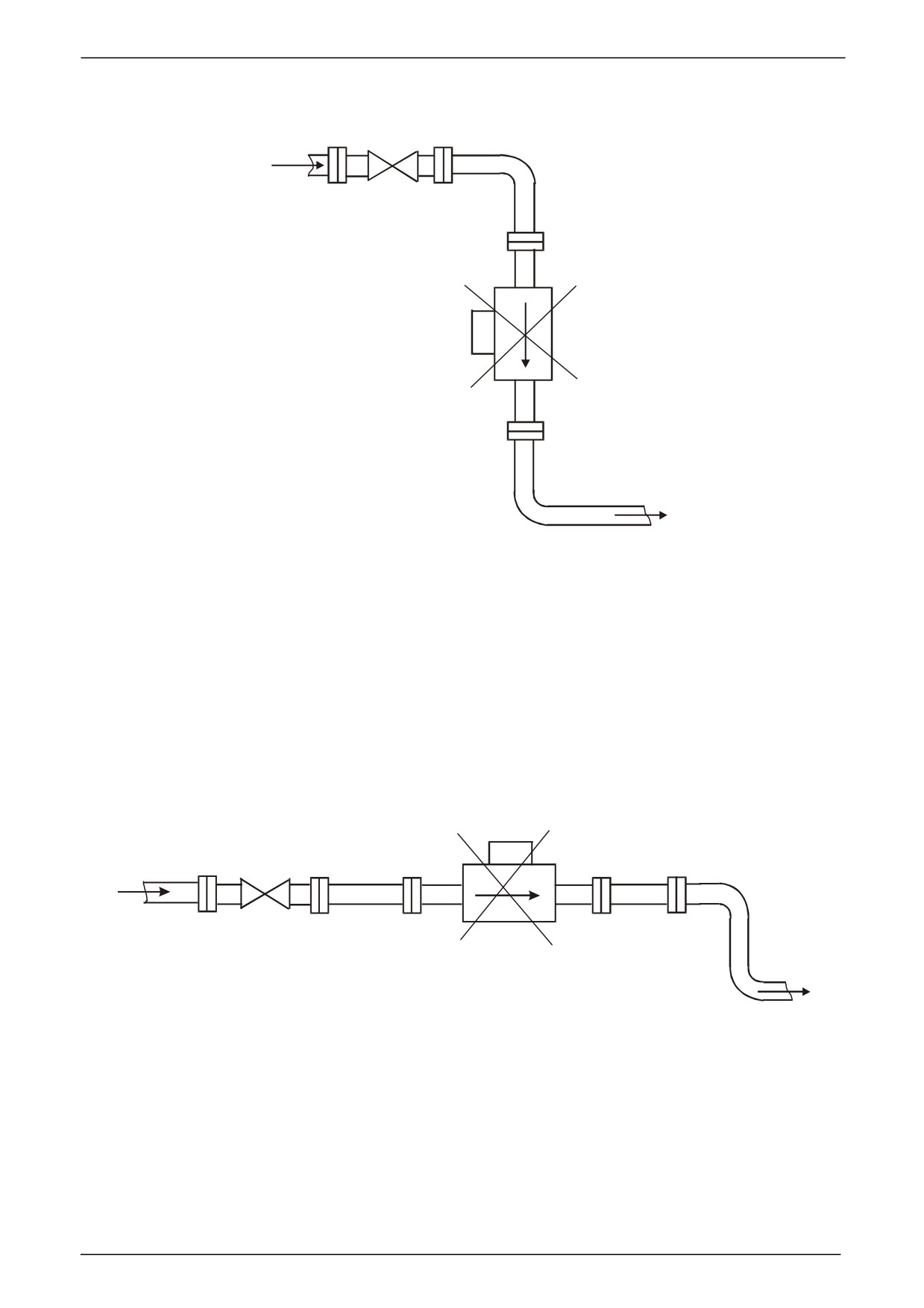

Рисунок 10 - Пример неправильной установки
первичного преобразователя
Не обеспечено заполнение трубы
Рисунок 11 - Пример неправильной установки
первичного преобразователя
40
Теплосчетчики SA-94/2M. Руководство по эксплуатации

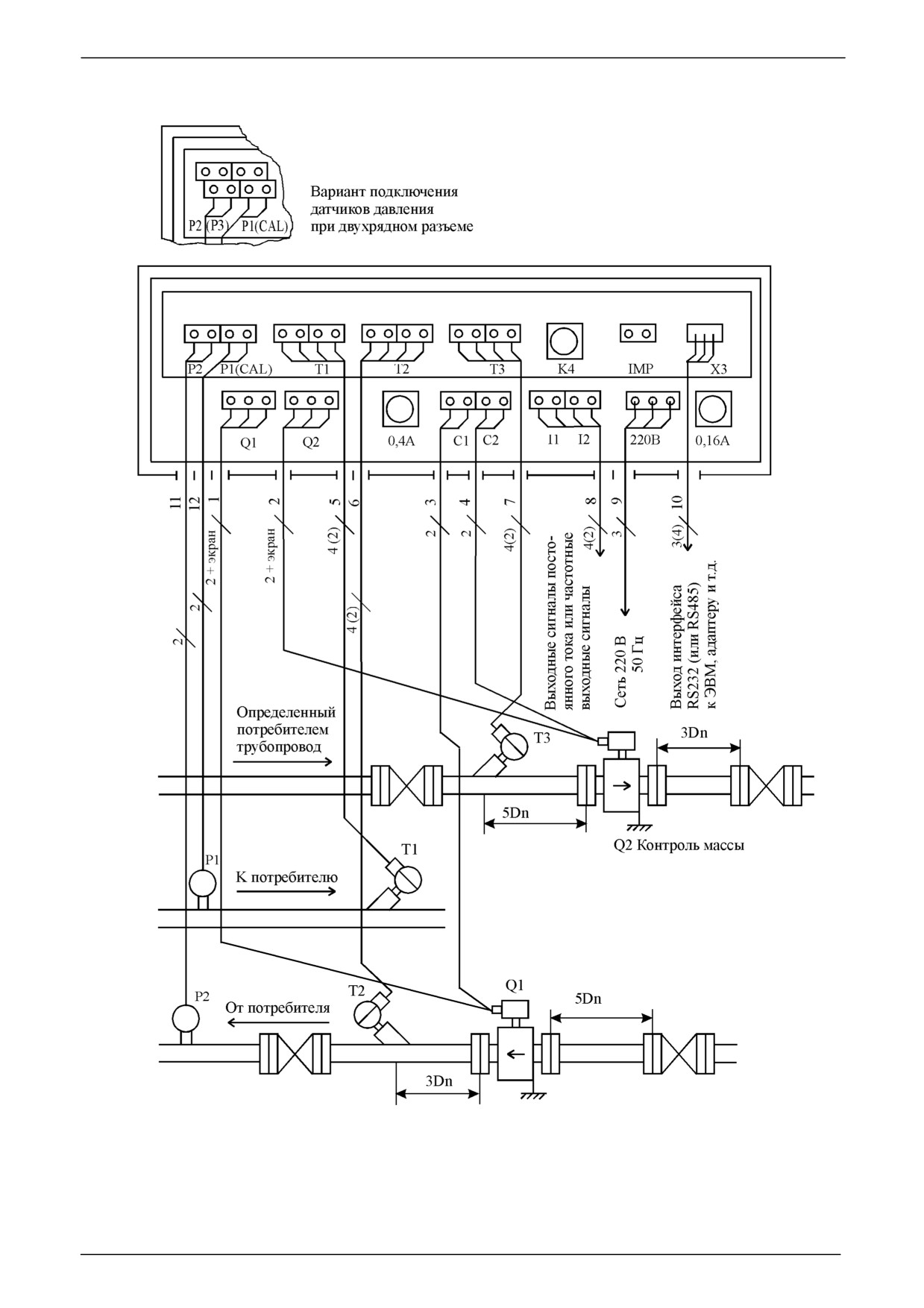

Рисунок 12 ñ Установка теплосчетчика, пример 1
41

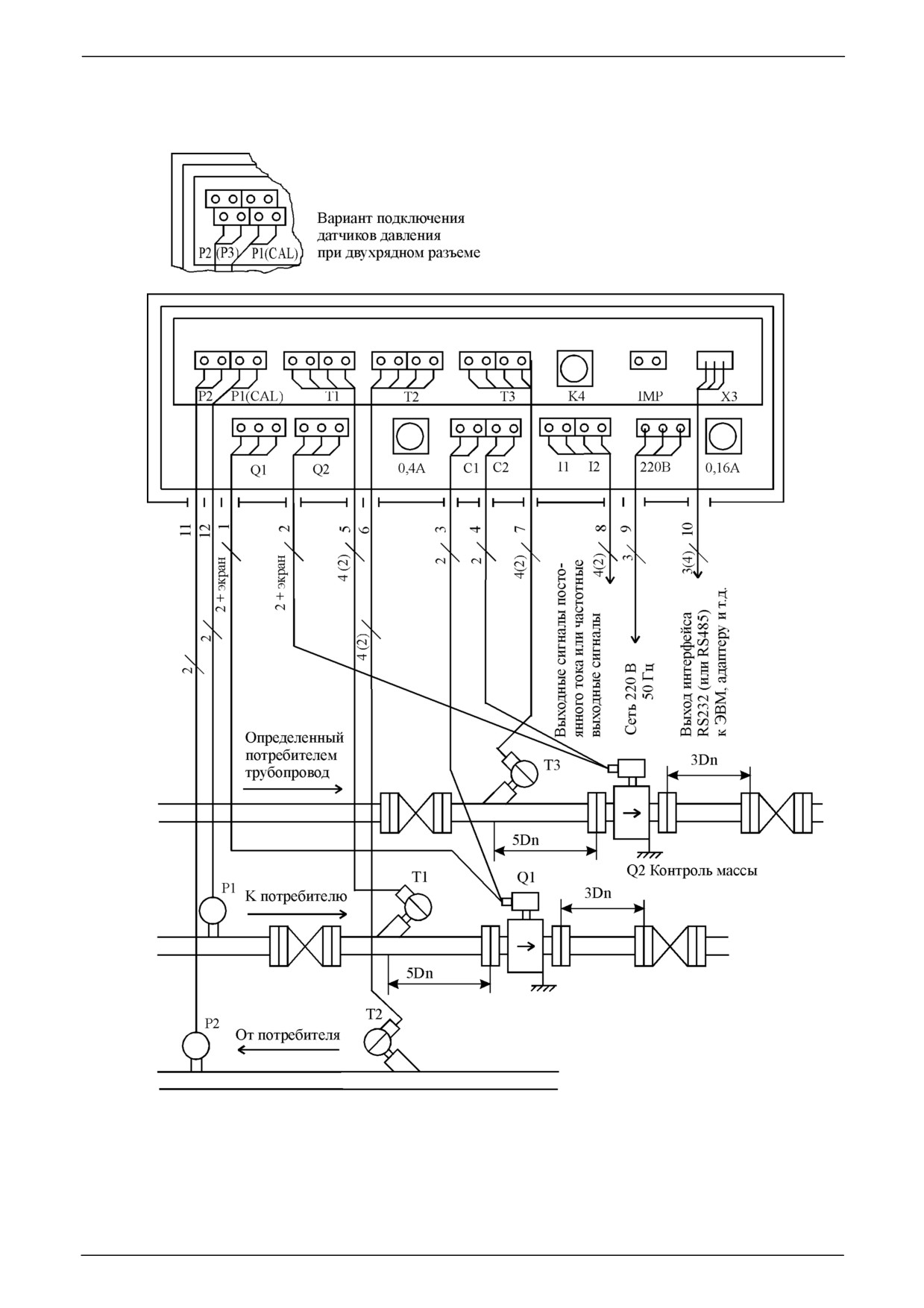

Рисунок 13 ñ Установка теплосчетчика, пример 2
42
Теплосчетчики SA-94/2M. Руководство по эксплуатации

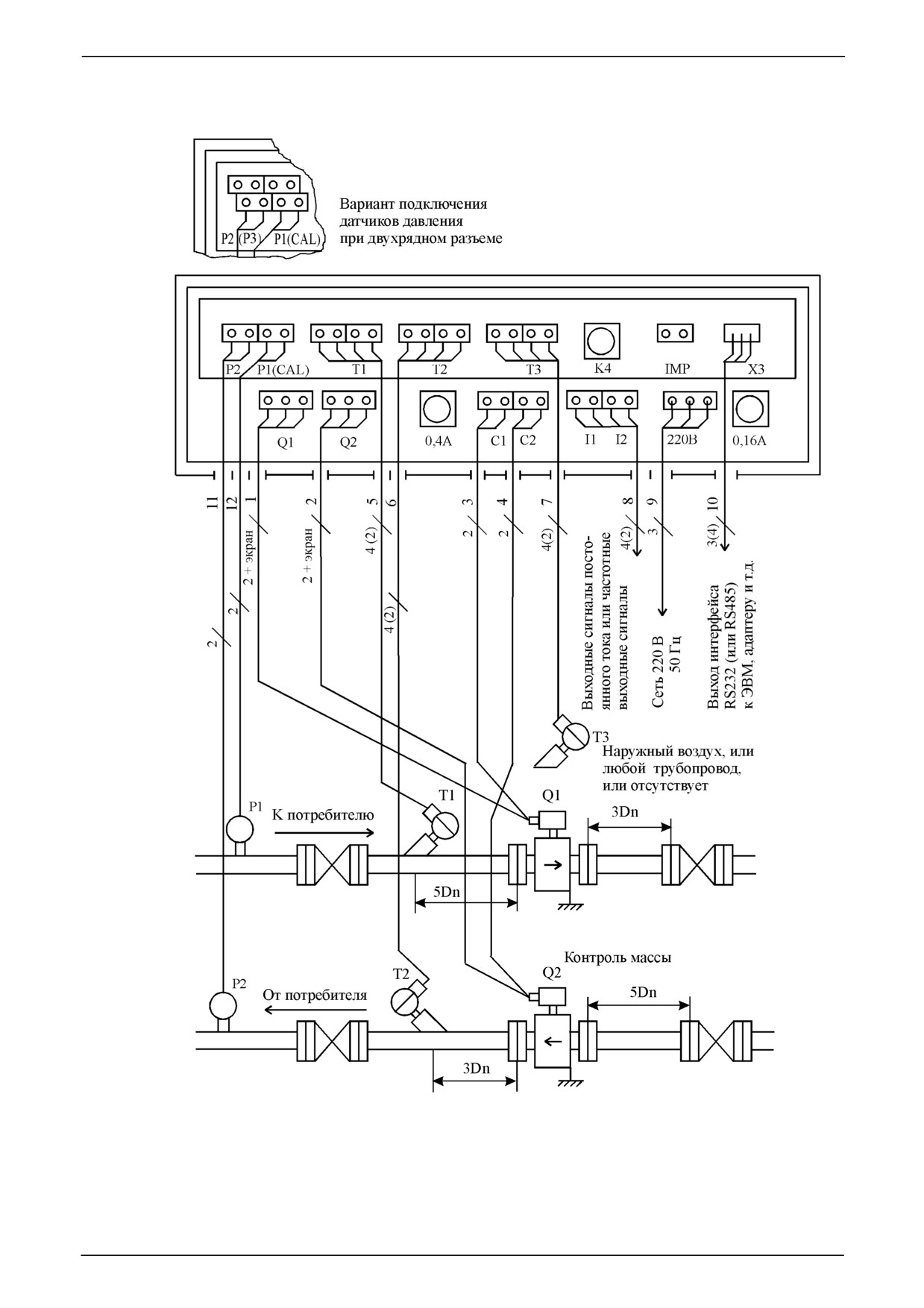

Рисунок 14 ñ Установка теплосчетчика, пример 3
43
180

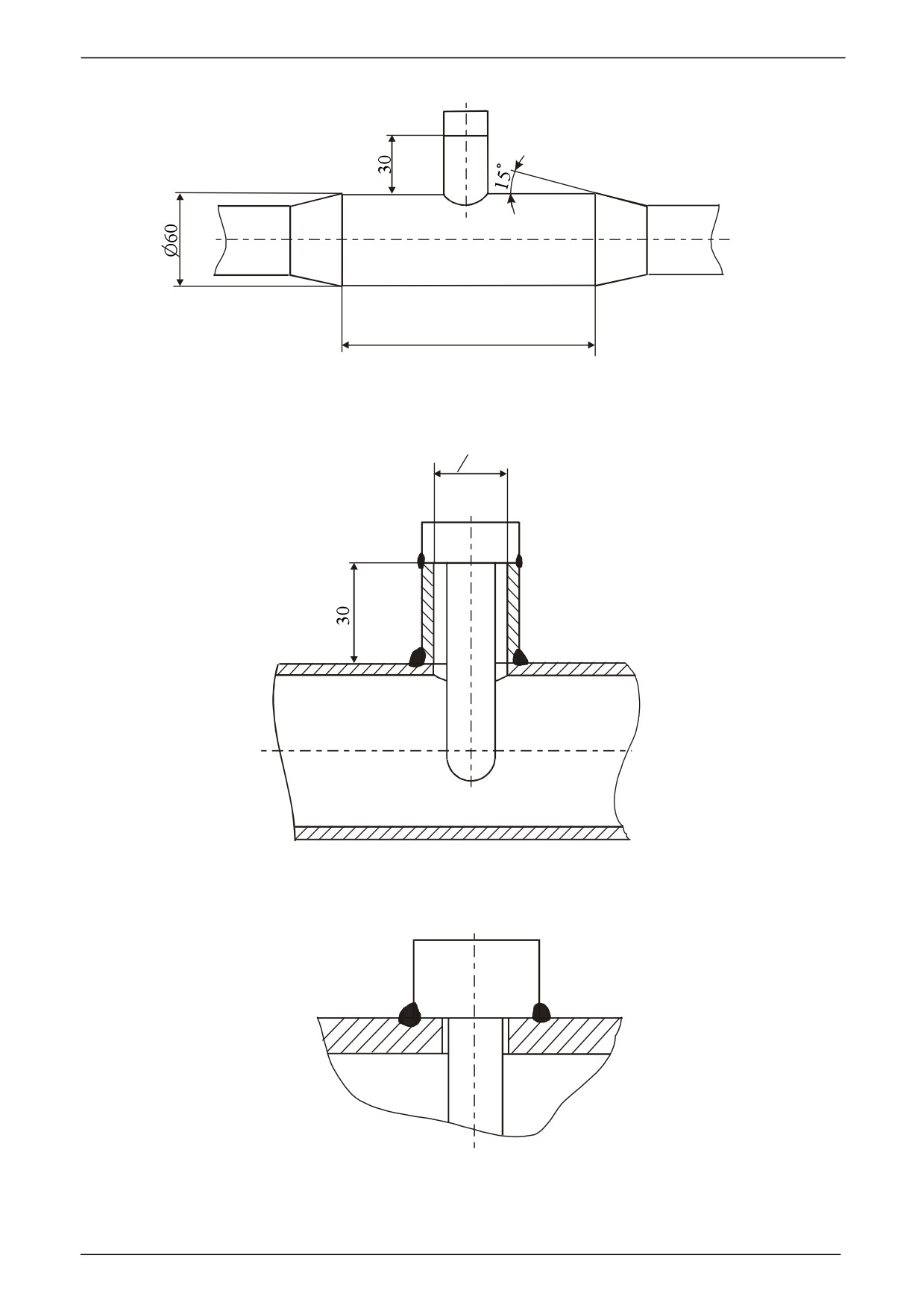

Рисунок 15 - Установка защитной гильзы на
трубопроводе при Dn < 50 мм
O23
Рисунок 16 - Установка защитной гильзы на
трубопроводе при Dn = 50 мм
Рисунок 17 - Установка защитной гильзы на
трубопроводе при Dn > 50 мм
44
Теплосчетчики SA-94/2M. Руководство по эксплуатации

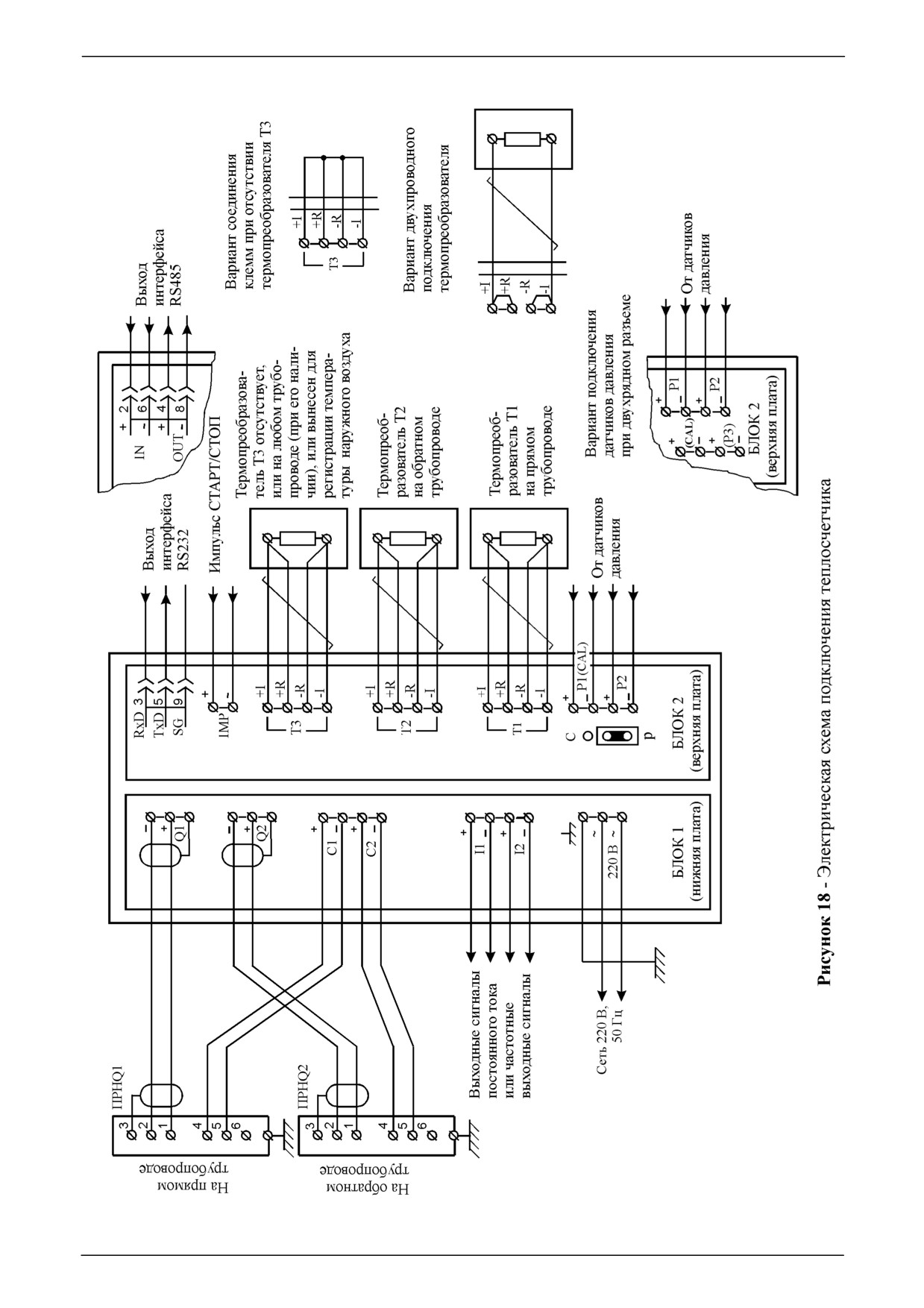

45

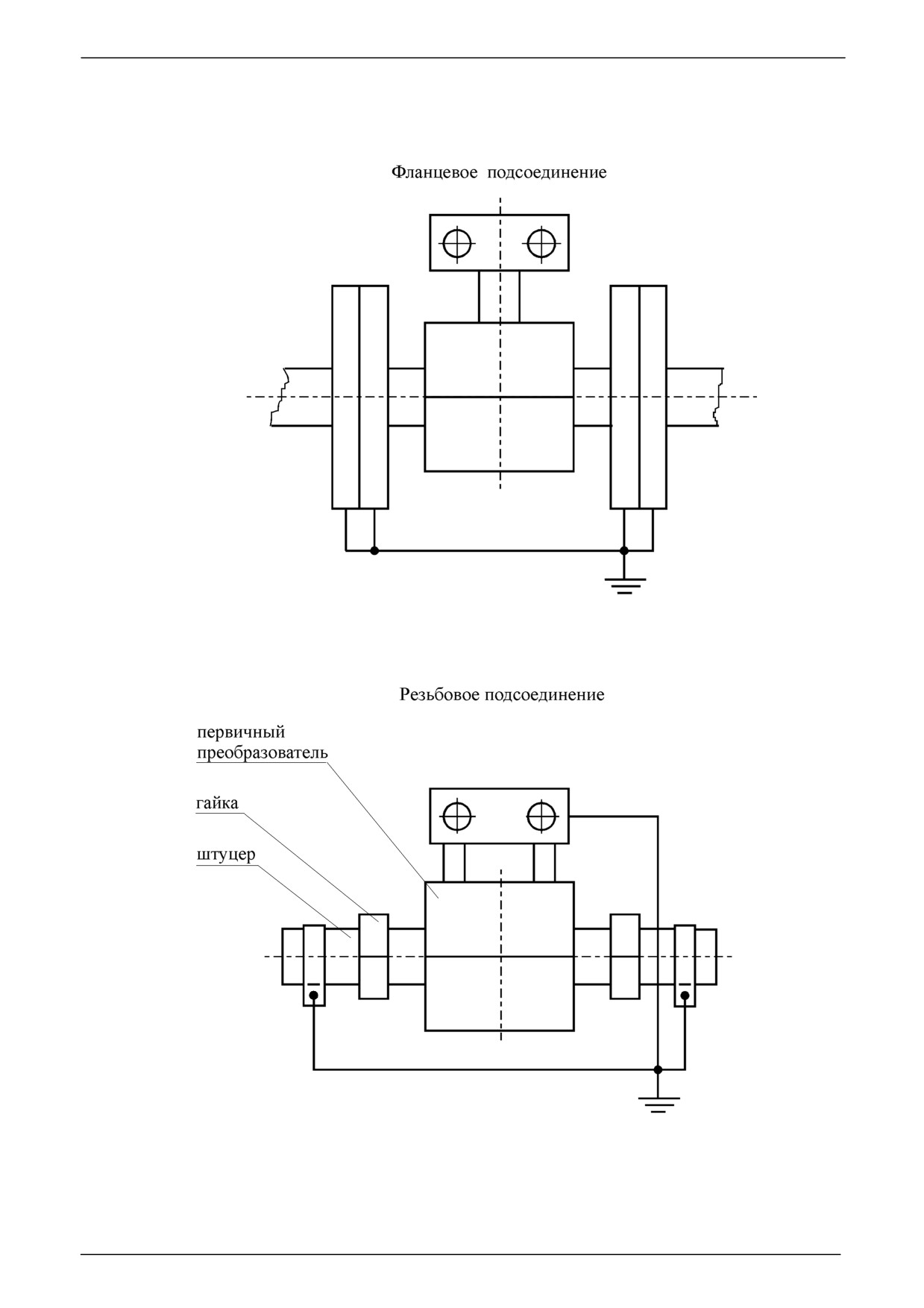

Рисунок 19 - Схема заземления первичных преобразователей
46
Теплосчетчики SA-94/2M. Руководство по эксплуатации

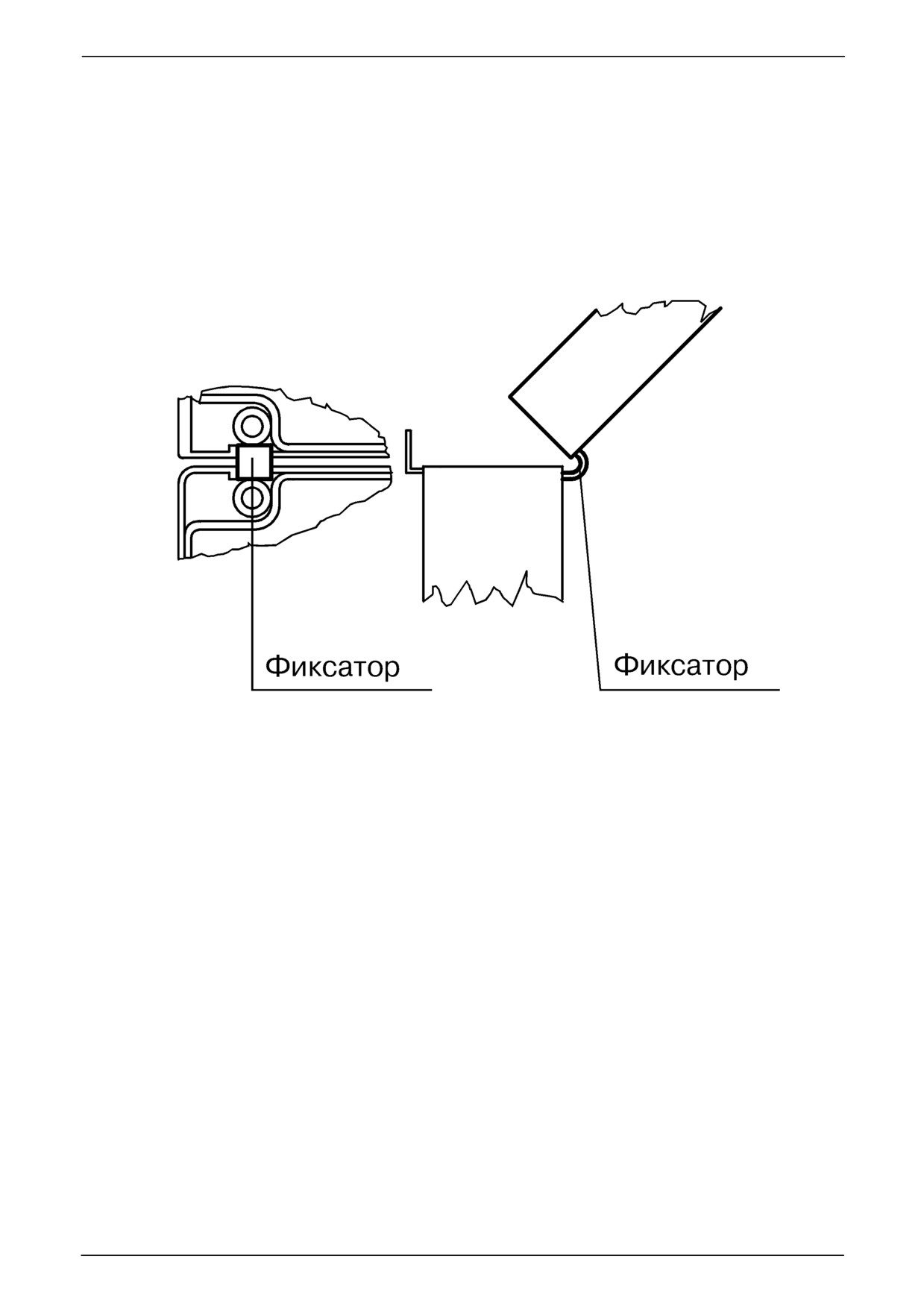

Рисунок 20 - Установка фиксатора
47

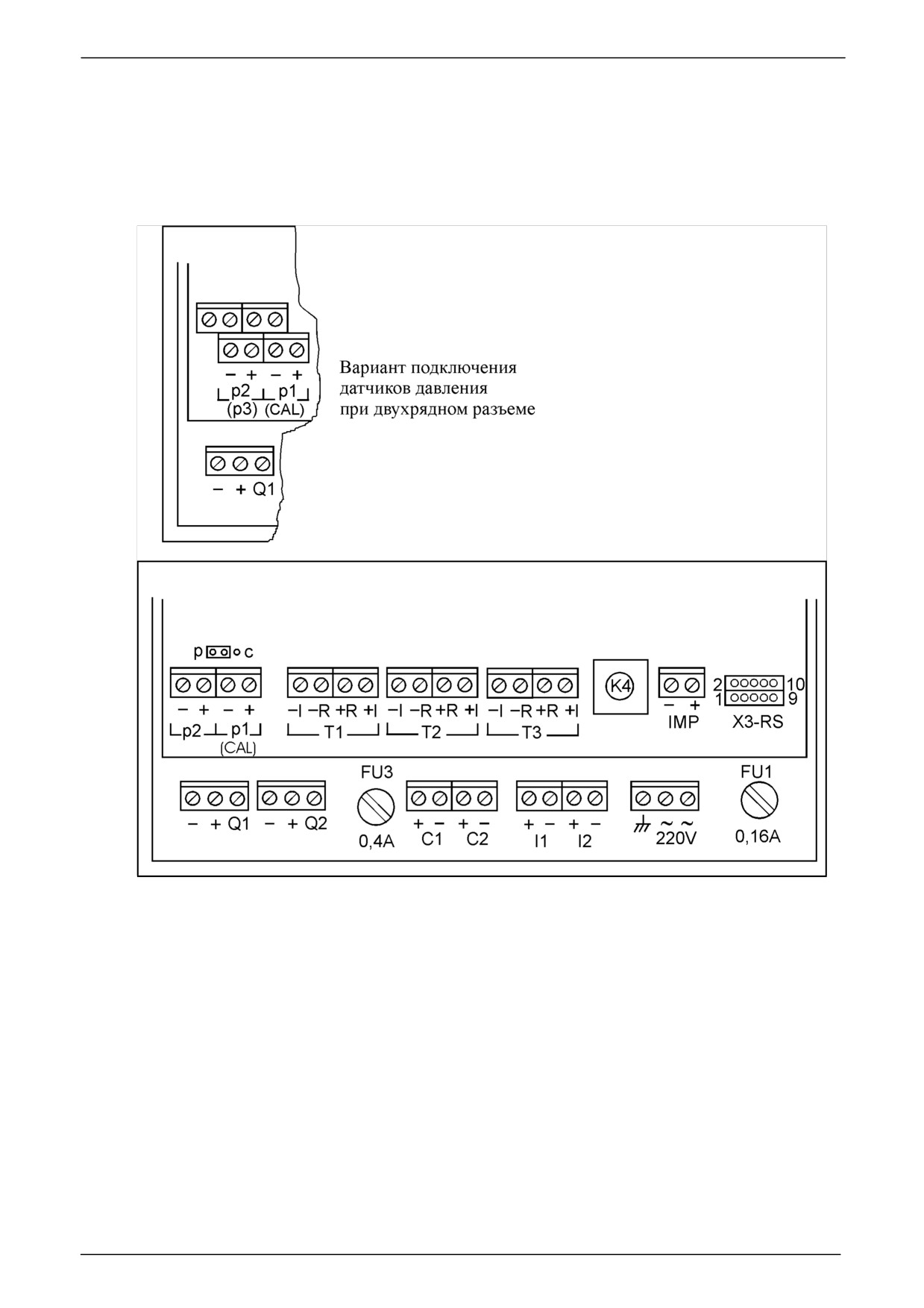

Рисунок 21 - Расположение клемм на печатных платах
48
Теплосчетчики SA-94/2M. Руководство по эксплуатации
Фланцевое подсоединение
Резьбовое подсоединение

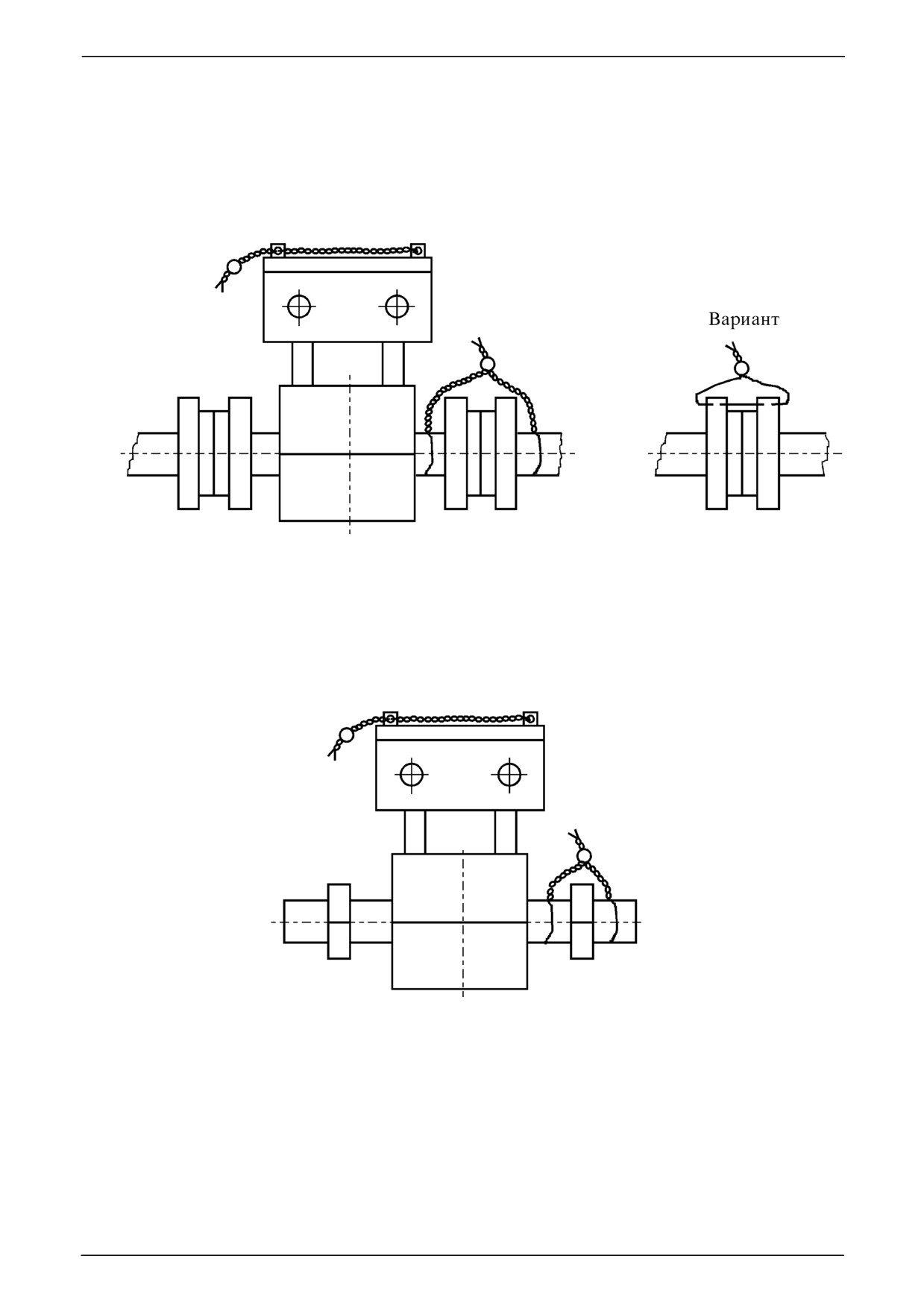

Рисунок 22 - Пример пломбирования первичного
преобразователя на трубопроводе
49
Рисунок 23 - Пример пломбирования термопреобразователей
на трубопроводе
50
Теплосчетчики SA-94/2M. Руководство по эксплуатации
2005 г., редакция 2
51
