ТЕПЛОСЧЕТЧИКИ SA-94/2M. Руководство - часть 2
Теплосчетчики SA-94/2M. Руководство по эксплуатации
Причем все показания не должны иметь отрицательных значений.
Примечание - Надпись ìT3: ... °Сî появляется только при выбранном T3: <Измер>î.
4.7.5 Придерживая одной рукой переднюю панель измерительного блока, открутить
винты, крепящие ее к корпусу, слегка приподнять и нажать кнопку К4, расположенную на
верхней печатной плате внутри измерительного блока (см. рисунок 21).
На индикаторе должна появиться надпись ìСлужебноеî. Это означает, что
теплосчетчик находится в режиме, в котором имеется возможность выбора пределов
измерения и других параметров теплосчетчика.
4.7.6 Нажимая кнопку ì>î войти в пункт меню ìРежим: <Счет>/<Стоп>î, в котором
при необходимости нажатием кнопки ìVî выбрать ìРежим: <Стоп>î.
В этом случае можно осуществить все дальнейшие действия, описанные ниже, т.е.
установить необходимые диапазоны измерения и другие параметры теплосчетчика.
При выборе в пункте меню ìРежим: <Счет>î теплосчетчик переходит в рабочий режим
с расчетом и фиксацией всех параметров системы теплоснабжения и нештатных ситуаций и в
пунктах меню никаких изменений произвести не удастся.
Порядок работы теплосчетчика в рабочем режиме описан в разделе 5 настоящего
руководства по эксплуатации.
4.7.7 Нажатием кнопки ì>î войти в пункт меню ìВр.: ХХ:ХХ:ХХî. При необходимости
запрограммировать значение текущего времени. Для этого нажать кнопку ìVî, при этом в
левом десятичном разряде (десятки часов) должна замигать цифра ì0î. Нажать необходимое
число раз кнопку ìVî для программирования десятков часов, затем нажать кнопку ì>î, после
чего должна замигать цифра ì0î в десятичном разряде единиц часов. Нажатием кнопки ìVî
выбрать необходимое число единиц часов, после чего снова нажать кнопку ì>î.
Указанным выше способом запрограммировать необходимые значения десятков и
единиц минут. Последнее нажатие кнопки ì>î обнуляет показания разрядов секунд и
программирует текущее время, после чего теплосчетчик автоматически продолжает отсчет
времени с запрограммированного значения.
Во время программирования времени можно отменить уже набранные цифры
нажатием кнопки ì<î (до выбора секунд), после чего на индикаторе появляется ранее
запрограммированное время и операцию программирования можно повторить.
4.7.8 Нажатием кнопки ì>î войти в пункт меню ìДата: ХХ.ХХ.ХХî. При
необходимости программирования новой даты повторить действия, изложенные в
предыдущем пункте для программирования времени, запрограммировав текущую дату
(число, месяц, год).
4.7.9 При заказе потребителем теплосчетчика с выходными электрическими сигналами
постоянного тока нажатие кнопки ì>î позволяет войти в пункт меню ìI1 =...î.
В данном пункте меню нажатием кнопки ìVî можно выбрать соответствие первого
выходного электрического сигнала постоянного тока I1 следующим измеряемым параметрам
системы теплоснабжения из ряда Q1, Q2, T1, T2, dT, р1, р2:
ìI1 = Q1î- выходной ток соответствует текущему значению расхода теплоносителя Q1;
ìI1 = Q2î- выходной ток соответствует текущему значению расхода теплоносителя Q2;
ìI1 = T1î - выходной ток соответствует температуре теплоносителя в прямом трубо-
проводе;
ìI1 = T2î - выходной ток соответствует температуре теплоносителя в обратном трубо-
проводе;
ìI1 = dTî- выходной ток соответствует разности температур теплоносителя в прямом и
обратном или обратном и условном трубопроводах;
ìI1 = р1î - выходной ток соответствует значению давления, например, в прямом трубо-
проводе;
ìI1 = р2î - выходной ток соответствует значению давления, например, в обратном тру-
бопроводе.
17
Кнопка ìVî осуществляет прокрутку предлагаемого ряда по замкнутому циклу и выбор
соответствия выходного тока нужному параметру, при случайном ìпроскакиванииî выбор
можно повторить.
4.7.10 Нажатием кнопки ì>î перейти в пункт меню ìI1 =...мАî. В данном пункте меню
можно кнопкой ìVî выбрать необходимый диапазон первого выходного сигнала постоянного
тока из ряда:
ìI1 = 0...5 мАî;
ìI1 = 0..20 мАî;
ìI1 = 4..20 мАî.
4.7.11 Нажатием кнопки ì>î перейти в пункт меню ìI2=...î, в котором повторить
действия пп. 4.7.9, 4.7.10 для второго выходного сигнала постоянного тока.
4.7.12 Если потребитель заказал теплосчетчик с частотными выходными электричес-
кими сигналами, то в меню пп. 4.7.9, 4.7.11 вместо надписи ìI1=...î и ìI2=...î появится надпись
ìF1=...î и ìF2=...î, соответственно. Порядок действий аналогичен изложенному выше.
4.7.13 Нажатием кнопки ì>î войти в пункт меню ìQ1max:... м3/чî, в котором можно
кнопкой ìVî выбрать необходимое значение наибольшего расхода теплоносителя Q1 в
соответствии с условным диаметром первичного преобразователя согласно таблице 1.
Рекомендуется выбирать такое значение наибольшего расхода, при котором на месте
установки теплосчетчика измеренное значение текущего расхода в основном составляет
примерно 50 % значения выбираемого наибольшего расхода. При этом обеспечивается
минимальная погрешность измерения и достаточный запас от возможных перегрузок
теплосчетчика.
Примечание - Теплосчетчик в предлагаемом меню позволяет выбрать любое значение
наибольшего расхода из имеющихся в таблице 1 для первичного преобразователя с данным
условным диаметром. Однако у теплосчетчиков исполнения 3 и 4 два наименьших диапазона
измерения расхода не калибруются и погрешность измерения в них не нормируется, поэтому
работать в этих диапазонах с теплосчетчиком исполнения 3 и 4 не рекомендуется.
4.7.14 Нажатием кнопки ì>î войти в пункт меню ìQ2max:... м3/чî, в котором
нажатием кнопки ìVî выбрать необходимое значение наибольшего расхода Q2 с учетом
примечания, изложенного в предыдущем пункте.
4.7.15 Нажатием кнопки ì>î войти в пункт меню ìQ1min: ... %î, в котором установить
необходимое значение наименьшего расхода теплоносителя Q1 от 1 до 9 % от выбранного
значения Q1max, при котором теплосчетчик фиксирует нештатную ситуацию в системе
теплоснабжения и прекращает вычисление и накопление суммарным итогом количества
теплоты Е и теплоносителя V1.
Для установки необходимого значения Q1min нажать кнопку ìVî, после чего начинает
мигать ноль в разряде единиц процентов. Нажимая кнопку ìVî выбрать необходимое
значение Q1min в процентах от Q1max и нажать кнопку ì>î, после чего выбранное значение
фиксируется в памяти теплосчетчика.
При ошибочном начале процесса установки значения Q1min (но до его завершения)
нажатием кнопки ì<î можно отменить этот процесс и вернуться к исходному состоянию.
4.7.16 Нажатием кнопки ì>î войти в пункт меню ìQ2min: ... %î, в котором установить
необходимое значение наименьшего расхода теплоносителя Q2 от 1 до 9 % от выбранного
значения Q2max, при котором теплосчетчик фиксирует нештатную ситуацию в системе
теплоснабжения и прекращает вычисление и накопление суммарным итогом количества
теплоносителя V2.
4.7.17 Нажатием кнопки ì>î войти в пункт меню ìр1 =...МПаî, где при наличии
датчиков давления с унифицированными выходными сигналами постоянного тока можно
кнопкой ìVî выбрать предел измерения давления, соответствующий пределу измерения
давления используемого в первом канале измерения датчика давления.
18
Теплосчетчики SA-94/2M. Руководство по эксплуатации
4.7.18 Нажатием кнопки ì>î войти в пункт меню ìр1 = ... мАî. В данном пункте меню
можно кнопкой ìVî выбрать необходимый диапазон измерения входного тока,
соответствующий диапазону выходного унифицированного сигнала постоянного тока
используемого датчика давления.
4.7.19 Нажатием кнопки ì>î войти в пункт меню ìр2 = ...МПаî, после чего повторить
действия пп. 4.7.17, 4.7.18 для второго канала измерения давления.
При отсутствии датчиков давления в трубопроводах вышеупомянутые пункты меню
можно обойти нажатием кнопки ì>î.
4.7.20 Нажатием кнопки ì>î можно войти в пункт меню ìРасх.:<Q под>/<Q обр>î, в
котором кнопкой ìVî выбрать необходимую надпись в соответствии с местом установки
первичного преобразователя расхода Q1:
ìРасх.:<Q под>î - если первичный преобразователь расхода Q1 установлен на прямом
трубопроводе;
ìРасх.:<Q обр>î - если первичный преобразователь расхода Q1 установлен на обрат-
ном трубопроводе.
4.7.21 Нажатием кнопки ì>î войти в пункт меню ìТ3: <Измер>/<Не измер>î. При
наличии третьего термопреобразователя, подсоединенного к соответствующей клемме
теплосчетчика, и необходимости измерения температуры Т3, нажатием кнопки ìVî
установить надпись на индикаторе ìТ3: <Измер>î.
В таком случае в потребительском режиме в меню на индикаторе добавится надпись
ìТ3 = ...°Сî.
При отсутствии третьего термопреобразователя или отсутствии необходимости
измерения температуры Т3, нажатием кнопки ìVî установить надпись на индикаторе ìТ3:
<Не измер>î.
Примечание - При отсутствии третьего термопреобразователя все четыре контакта
клеммы Т3 должны быть замкнуты между собой.
4.7.22 Нажатием кнопки ì>î можно войти в пункт меню ìQ2 темп: Т2/Т3î, в котором
кнопкой ìVî можно выбрать соответствие удельной плотности теплоносителя температуре в
обратном трубопроводе ìQ2 темп: Т2î или определенном потребителем трубопроводе
ìQ2 темп: Т3î. Выбор второго варианта осуществляют, если первичный преобразователь
расхода Q2 вместе с термопреобразователем Т3 установлены на определенном потребителем
трубопроводе и в предыдущем пункте меню был выбран режим ìТ3: <Измер>î.
4.7.23 Нажатием кнопки ì>î войти в следующий пункт меню ìdTmin: ...°Сî, в
котором установить значение наименьшей разности температур в прямом и обратном
трубопроводах, ниже которой теплосчетчик фиксирует нештатную ситуацию в системе
теплоснабжения и прекращает расчет и накопление суммарным итогом количества теплоты Е.
Последовательность действий при этом аналогична изложенным в п. 4.7.15.
4.7.24 Нажатием кнопки ì>î войти в пункт меню ìRS:<Уст>/<Не уст>î, в котором
нажатием кнопки ìVî можно включить (RS:<Уст>) или отключить (RS:<Не уст>) канал
интерфейса.
4.7.25 Нажатием кнопки ì>î войти в пункт меню ìRS:<2400>/<4800>î, в котором
нажатием кнопки ìVî можно выбрать нужную скорость передачи данных по последова-
тельному интерфейсу:
2400 ñ означает скорость передачи 2400 бод;
4800 - означает скорость передачи 4800 бод.
4.7.26 Нажатием кнопки ì>î войти в пункт меню ìRS:<Парность>/<Нет парности>î, в
котором нажатием кнопки ìVî можно произвести отключение бита контроля четности в
протоколе обмена данными, включив надпись <Нет парности>.
19
4.7.27 Нажатием кнопки ì>î войти в пункт меню ìQ1H:...м3/чî. Этот пункт меню, как и
следующие ìQ2H:...м3/чî, ìQ3H:...импî, является служебным и используется при поверке
теплосчетчика.
При работе теплосчетчика в данных пунктах меню можно определить средний расход
теплоносителя, протекающего через соответствующий первичный преобразователь за
установленный промежуток времени, и накопленный объем.
Однако, потребитель также может использовать эту дополнительную функцию
теплосчетчика для собственных потребностей.
Для этого, находясь в соответствующем пункте меню (ìQ1H:...м3/чî или ìQ2H:...м3/чî),
в момент начала измерения необходимо нажать кнопку ìVî на передней панели
теплосчетчика.
При этом теплосчетчик продолжает показывать текущее значение расхода
ìQ1H:...м3/чî и ìQ2H:...импî, но на индикаторе начинает мигать двоеточие.
По окончании измерения необходимо повторно нажать кнопку ìVî, после чего на
индикаторе теплосчетчика появится статичная надпись ìQ1H=...м3/чî
(ìQ2H=...м3/чî),
цифровое значение которой будет равняться среднему значению расхода теплоносителя в
выбранном трубопроводе за время измерения ìQ1H=...м3/чî и ìQ2H=...м3/чî.
Во время измерения и после его окончания нажатием кнопки ì>î можно
проконтролировать значение объема жидкости, прошедшей через первичный преобразо-
ватель с момента начала измерения.
После окончания измерения необходимо сбросить показание на индикаторе нажатием
кнопки ì<î.
Измерения производят или путем нажатия кнопки ìVî, расположенной на передней
панели измерительного блока, в моменты начала и окончания контрольного замера расхода,
или подачей импульса СТАРТ/СТОП соответствующей полярности на клеммы ìIMPî
теплосчетчика.
При использовании импульса СТАРТ/СТОП необходимо в режиме ìСлужебноеî в
пункте меню ìRS232: <Уст>/<Не уст>î нажатием кнопки ìVî выбрать надпись на индикаторе
ìRS232: <Не уст>î. Управляющее напряжение в момент начала измерения должно измениться
с (5 ñ 15) В на 0 В, а в момент окончания измерения - с 0 В на (5 ñ 15) В.
Подобные измерения можно также проводить в режиме работы <Счет> только путем
нажатия кнопки ìVî, при этом функционирование теплосчетчика не нарушается и он
продолжает счет количества теплоты и фиксацию нештатных ситуаций. Не рекомендуется
увеличивать время измерения в вышеуказанном режиме более двух-трех часов из-за
возможного снижения точности показаний среднего расхода и объема.
4.7.28 Следующий пункт меню ìUвх=...î является служебным и его нужно обойти,
нажав кнопку ì>î, до появления на индикаторе надписи ìСлужебноеî.
При необходимости снова изменить какой-либо из параметров теплосчетчика, можно
повторить вышеуказанные действия, обходя ненужные пункты меню нажатием кнопки ì>î.
4.7.29 Нажатием кнопки ì>î на передней панели измерительного блока войти в пункт
меню теплосчетчика, обозначаемого надписью на индикаторе ìРежим:
<Работа>î или
ìРежим: <Поверка>î (в дальнейшем ñ ìРежим: <Работа>/<Поверка>î).
Надпись на индикаторе ìРежим: <Поверка>î означает, что теплосчетчик находится во
вспомогательном режиме поверки и не выполняет рабочих функций, поэтому необходимо
нажатием кнопки ìVî на передней панели измерительного блока установить надпись на
индикаторе (выбрать пункт меню) ìРежим: <Работа>î.
4.7.30 Для фиксации всех выбранных выше установок необходимо нажатием кнопки
К4 выйти из режима ìСлужебноеî в потребительский режим.
Если в результате ошибочных манипуляций в служебном режиме с кнопками
теплосчетчика на его индикаторе появилась надпись ìОсторожно - прогр!î, во избежание
нарушения нормальной работы теплосчетчика необходимо нажать кнопку К4, после чего
20
Теплосчетчики SA-94/2M. Руководство по эксплуатации
теплосчетчик должен войти в режим индикации, доступный для потребителя при работе
теплосчетчика на объекте.
При необходимости можно снова войти в режим ìСлужебноеî и повторить действия
пп. 4.7.6 - 4.7.29.
4.7.31 После выполнения всех необходимых установок, их фиксации и выдержки во
включенном состоянии в течение 0,5 ч теплосчетчик готов к работе и можно в режиме
ìСлужебноеî войти в пункт меню ìРежим: <Счет>/<Стоп>î и нажатием кнопки ìVî выбрать
ìРежим: <Счет>î.
4.7.32 Осторожно приподнять переднюю панель измерительного блока и нажать
кнопку К4, расположенную на верхней плате внутри измерительного блока.
С этого момента теплосчетчик находится в рабочем режиме и начинает фиксировать
все параметры системы теплоснабжения, включая расчет и накопление суммарным итогом
количества теплоты и объема теплоносителя, время работы теплосчетчика, а также все
нештатные ситуации в системе теплоснабжения и в работе самого теплосчетчика.
На индикаторе должна появиться надпись ìE: ... Гкалî.
Это означает, что теплосчетчик вышел из режима ìСлужебноеî в режим индикации,
доступный для потребителя при работе теплосчетчика на объекте, в котором можно
просмотреть все измеряемые и вычисляемые параметры системы теплоснабжения, пределы
измерения и другие запрограммированные параметры теплосчетчика, а также количество, вид
и продолжительность нештатных ситуаций, имевшихся или имеющихся на данный момент в
работе системы теплоснабжения и теплосчетчика.
Правильность показаний теплосчетчиком тепловой мощности в Гкал/ч во всех
режимах закрытой системы теплоснабжения приблизительно можно оценить по формуле
P ≈ Q1(T1 - T2),
(4.1)
где
Q1
- расход теплоносителя в прямом или обратном трубопроводе, т/ч;
T1, Т2 - температура теплоносителя в прямом и обратном трубопроводах, соответст-
венно, °С.
Если на индикаторе появилась надпись ìЕ:...МВт⋅чî, то значение Q1 и Q2 в т/ч
необходимо взять в дополнительном режиме индикации. Нажатие кнопки ìVî переводит
индикатор в этот режим.
4.7.33 Аккуратно поставить переднюю панель на место так, чтобы пазы на ней совпали
с выступами на корпусе измерительного блока и плотно закрутить все четыре крепежные
винта для обеспечения герметичности стыка.
Поставить на место декоративные планки, прикрывающие отверстия для крепежных
винтов, следя при этом, чтобы головки пломбираторов, находящиеся внизу передней панели,
выходили наружу.
4.8 Пломбирование
Теплосчетчики являются приборами коммерческого учета, в связи с этим все его
составные части должны быть опломбированы.
При выпуске с предприятия-изготовителя составные части теплосчетчиков должны
иметь следующие пломбы:
- первичные преобразователи - пломбу ответственного за приемку внутри клеммной
коробки;
- измерительный блок ñ наклейку с нанесенной типографским способом пломбой
ответственного за приемку и оттиском клейма Госповерителя на внутренней защитной
крышке.
21
При установке теплосчетчиков на теплоузле после выполнения монтажных и
подготовительных работ должны быть опломбированы представителями органов
теплонадзора крышка клеммной коробки первичных преобразователей, для чего головки двух
винтов крышки клеммной коробки имеют сквозные отверстия, а также первичные
преобразователи и термопреобразователи на трубопроводе.
Представителями органов теплонадзора пломбируется также измерительный блок с
помощью двух пломбираторов, выступающих сквозь нижнюю декоративную планку передней
панели.
Рекомендуемые способы пломбирования приведены на рисунках 22, 23.
В случае нарушения и снятия пломб потребителями теплосчетчики не считаются
приборами коммерческого учета, а предприятие-изготовитель снимает с себя гарантийные
обязательства.
5 ПОРЯДОК РАБОТЫ
5.1 К работе допускаются теплосчетчики, не имеющие повреждений внешнего вида и
нарушения пломб, и подготовленные к работе в соответствии с разделом 4.
5.2 При включении теплосчетчика он автоматически устанавливается в режим
потребителя и на его индикаторе появляется надпись ìЕ:...Гкалî.
Надпись ìЕ:...Гкалî на индикаторе теплосчетчика появляется также автоматически в
среднем через 6 мин после последнего нажатия любой кнопки в потребительском режиме
работы.
После проведения работ, указанных в разделе 4, при установке теплосчетчика в
режимы <Работа> и <Счет> он начинает расчет и накопление суммарным итогом количества
теплоты, что выражается в периодическом увеличении показаний
(при наличии
соответствующих расходов) количеств теплоносителя, теплоты и времени работы.
5.3 Если после включения появилась надпись: ìE:...Гкалî, показывающая количество
теплоты, накопленное теплосчетчиком за время работы в режиме <Работа> и <Счет>, то
каждым последующим нажатием кнопки ì>î потребитель может последовательно считывать с
индикатора теплосчетчика следующие параметры системы теплоснабжения:
ìQ1:...т/чî
- текущее значение расхода теплоносителя Q1 в прямом или обратном
трубопроводе, т/ч;
ìQ2:...т/чî
- текущее значение расхода теплоносителя Q2 в соответствующем
трубопроводе, т/ч;
ìV1:...тî
- суммарное количество теплоносителя, протекшего по прямому или об-
ратному трубопроводу, за время нахождения теплосчетчика в режиме
<Работа> и <Счет>, т;
ìV2:...тî
- суммарное количество теплоносителя, протекшего по соответствующему
трубопроводу, за время нахождения теплосчетчика в режиме <Работа>
и <Счет>, т;
ìT1:...°Cî
- температура теплоносителя в прямом трубопроводе, °С;
ìT2:...°Cî
- температура теплоносителя в обратном трубопроводе, °С;
ìT3:...°Cî
- температура теплоносителя на определенном потребителем трубопроводе
или температура наружного воздуха (при условии выбора измерения
температуры Т3), °С;
ìdT:...°Cî
- разность температур теплоносителя в прямом и обратном трубопрово-
дах, °С;
ìP:...Гкал/чî - вычисленное текущее значение потребляемой тепловой мощности,
Гкал/ч;
ìр1:...МПаî - значение давления в прямом трубопроводе, МПа;
ìр2:...МПаî - значение давления в обратном трубопроводе, МПа;
ìТРАБ:...чî
- время работы теплосчетчика в режиме <Работа> и <Счет>, ч.
22
Теплосчетчики SA-94/2M. Руководство по эксплуатации
5.4 Индикация параметров системы теплоснабжения осуществляется по замкнутому
циклу, т.е. после индикации значения времени работы ТРАБ нажатием кнопки ì>î
осуществляется снова переход к индикации значения количества теплоты Е и т.д.
Аналогично нажатием кнопки ì<î можно просмотреть все параметры системы
теплоснабжения, но в обратной последовательности.
5.5 Показания теплосчетчика Е, V1, V2 и ТРАБ являются накопленными суммарным
итогом значениями параметров за время работы теплосчетчика в режиме <Работа> и <Счет>
без учета времени его работы при наличии нештатных ситуаций, ведущих к прекращению
вычисления и накопления количества теплоты и количества теплоносителя, перечисленных в
таблице 2.
Максимально возможное индицируемое значение того или иного параметра, а также
положение децимальной запятой при его индикации в зависимости от условного диаметра
первичного преобразователя приведено в таблице 5.
Таблица 5
Условный диаметр
Показание количества теплоты,
Показание
первичного
Е,
объема и массы
преобразователя,
теплоносителя,
Dn, мм
МВт⋅ч
Гкал
V1, V2, м3 (т)
10
9999,999
8598,451
9999,999
15
9999,999
8598,451
99999,99
25
9999,999
8598,451
99999,99
40
99999,99
85984,51
999999,9
50
99999,99
85984,51
999999,9
80
99999,99
85984,51
999999,9
100
999999,9
859845,1
999999,9
150
999999,9
859845,1
9999999
200
9999999
8598451
9999999
300
9999999
8598451
9999999
400
9999999
8598451
9999999
Примечание - Максимально возможное индицируемое значение количества теплоты в
Гкал ограничено значением, приведенным в таблице 5 для обеспечения одновременного
ìобнуленияî переполненного счетчика суммарного количества теплоты в Гкал и МВт⋅ч при
соотношении:
1 Гкал = 1,163 МВт⋅ч.
5.6 Нажатие кнопки ìVî переводит теплосчетчики в дополнительный режим
индикации перечисленных выше параметров системы теплоснабжения, но в других единицах
измерения:
- суммарное количество теплоты E в МВт⋅ч;
- текущие значения расходов теплоносителя Q1 и Q2 в м3/ч;
- суммарные количества теплоносителя V1 и V2 в м3;
- вместо измеряемых значений давления р1 и р2 индицируются значения соответст-
вующих им входных сигналов постоянного тока в мА;
- вместо температур теплоносителя T1, Т2 и T3 индицируются значения сопротивлений
термопреобразователей в соответствующих трубопроводах в Ом;
- значение потребляемой тепловой мощности Р в кВт.
Назначение кнопок ì>î и ì<î остается прежним.
5.7 Следующее нажатие кнопки ìVî переводит теплосчетчики в режим индикации
запрограммированных в них параметров.
23
На индикаторе появляется надпись:
ìВр.:ХХ:ХХ:ХХî, означающая текущее время в часах, минутах, секундах.
Последовательно нажимая кнопку ì>î, потребитель может считывать с индикатора
следующие данные:
ìДата: ХХ.ХХ.ХХ î
- текущая дата, т.е. число, месяц и год;
ìMog: <ХХХ-ХХ>î
- условный код версии рабочей программы теплосчетчика;
ìРасх.:<Q под>/<Q обр>î - если первичный преобразователь расхода Q1 смонтирован
на прямом трубопроводе, то на индикаторе имеется над-
пись ìРасх.: <Q под>î, если на обратном - то имеется
надпись ìРасх.:<Q обр>î;
ìТ3:<Измер>/<Не измер>î- при наличии третьего термопреобразователя и измерении
температуры Т3 на индикаторе имеется надпись
ìТ3:<Измер>î, если температура Т3 не измеряется, имеет-
ся надпись ìТ3:<Не измер>î;
ìQ2 темп: Т2/Т3î
- если первичный преобразователь расхода Q2 смонтирован
на обратном трубопроводе, то на индикаторе имеется над-
пись ìQ2 темп: Т2î, если на определенном потребителем
трубопроводе с третьим термопреобразователем, то имеется
надпись ìQ2 темп: Т3î;
ìRS:<Уст>/<Не уст>î
- если канал встроенного последовательного интерфейса
включен, то на индикаторе имеется надпись ìRS:<Уст>î,
если канал интерфейса выключен, то имеется надпись
ìRS:<Не уст>î;
ìRS:<2400>/<4800>î
- скорость передачи по последовательному интерфейсу:
<2400> - 2400 бод;
<4800> - 4800 бод;
ìRS:<Парность>/<Нет парности>î - включен или выключен контроль четности при
передаче по последовательному интерфейсу:
<Парность> - контроль четности включен;
<Нет парности> - контроль четности отключен;
ìРежим:<Работа>î
- теплосчетчик находится в рабочем режиме (индикация
надписи ìРежим:<Поверка>î может быть только при
поверке теплосчетчика);
ìРежим:<Счет>/<Стоп>î - при надписи на индикаторе ìРежим:<Счет>î теплосчет-
чик находится в режиме измерения, расчета и фиксации
всех параметров и нештатных ситуаций системы тепло-
снабжения, при надписи ìРежим:<Стоп>î - только в режи-
ме измерения всех параметров системы теплоснабжения
без фиксации этих параметров и нештатных ситуаций в
памяти теплосчетчика;
ìSA-94 №: ... î
- заводской номер теплосчетчика;
ìQ1 №: ... î
- заводской номер первичного преобразователя расхода Q1;
ìQ2 №: ... î
- заводской номер первичного преобразователя расхода Q2;
ìQ1 Ду: ...ммî
- условный диаметр первичного преобразователя расхода Q1;
ìQ2 Ду: ...ммî
- условный диаметр первичного преобразователя расхода Q2;
ìQ1max: ... м3/чî
- верхний предел расхода теплоносителя Q1;
ìQ2max: ... м3/чî
- верхний предел расхода теплоносителя Q2;
ìQ1min: ... %î
- наименьшее значение расхода теплоносителя Q1, ниже
которого теплосчетчик фиксирует нештатную ситуацию
и прекращает счет количества теплоты и теплоносителя V1;
ìQ2min: ... %î
- наименьшее значение расхода теплоносителя Q2, ниже
которого теплосчетчик фиксирует нештатную ситуацию
и прекращает счет количества теплоносителя V2;
24
Теплосчетчики SA-94/2M. Руководство по эксплуатации
ìI1=...î(или ìF1=...î)
- соответствие первого выходного электрического сигнала
постоянного тока (или частотного выходного сигнала) вы-
бранному параметру системы теплоснабжения;
ìI1=...мАî
- диапазон первого выходного тока;
ìI2=...î(или ìF2=...î)
- соответствие второго выходного электрического сигнала
постоянного тока (или частотного выходного сигнала) вы-
бранному параметру системы теплоснабжения;
ìI2=...мАî
- диапазон второго выходного тока;
ìр1=...МПаî
- верхний предел измерения давления в прямом трубопрово-
де;
ìр1=...мАî
- диапазон входного тока, пропорциональный давлению р1
в прямом трубопроводе;
ìр2=...МПаî
- верхний предел измерения давления в обратном трубопро-
воде;
ìр2=...мАî
- диапазон входного тока, пропорциональный давлению р2
в обратном трубопроводе;
ìRt:100P/100М/Pt100î
- тип градуировки используемых термопреобразователей;
ìdTmin:... °Сî
- запрограммированное наименьшее значение разности тем-
ператур в прямом и обратном трубопроводах, при котором
теплосчетчик фиксирует нештатную ситуацию и прекраща-
ет счет количества теплоты.
Назначение кнопок ì>î и ì<î остается таким же, как и в предыдущих пунктах.
При первичном монтаже, а также после ремонта и поверки теплосчетчиков
рекомендуется проконтролировать соответствие заводских номеров используемых первичных
преобразователей запрограммированным в памяти теплосчетчика т.к. при их случайной
замене возможно появление значительной погрешности измерения расходов теплоносителя.
5.8 Последующее нажатие кнопки ìVî переводит теплосчетчик в режим индикации
некоторых из зафиксированных в памяти статистики нештатных ситуаций в работе системы
теплоснабжения и самого теплосчетчика.
При этом индицируется код, дата и время начала или окончания последней
зафиксированной нештатной ситуации, например, в виде следующей надписи:
ì01:<290105-1419-î ,
где
01
- код нештатной ситуации, приведенный в таблице 2;
<
- знак начала нештатной ситуации;
290105
- дата начала нештатной ситуации (29.01.05 г.);
1419
- время начала нештатной ситуации (14 ч 19 мин).
Надпись в виде ì12:- 260205-1529>î означает:
12
- код нештатной ситуации (см. таблицу 2);
260205
- дата окончания нештатной ситуации (26.02.05 г.);
1529
- время окончания нештатной ситуации (15 ч 29 мин);
>
- знак окончания нештатной ситуации.
5.9 Последовательным нажатием кнопки ì<î можно просмотреть, начиная с конца, все
имевшиеся за последнее время работы теплосчетчиков коды нештатных ситуаций, отмечая
дату и время сначала окончания, а затем начала каждой из них.
Следует учитывать, что все нештатные ситуации фиксируются только при работе
теплосчетчиков в режиме <Работа> и <Счет>, дата и время выхода теплосчетчиков из режима
<Работа> и <Счет> и входа в этот режим фиксируются отдельно как нештатная ситуация с
кодом 02 (см. таблицу 2).
Для нештатных ситуаций, возникающих в тот момент, когда теплосчетчик выключен
из сети или не находится в режиме <Работа> и <Счет>, временем их возникновения будет
зафиксирован момент включения теплосчетчика или вхождения его в режим <Работа> или
<Счет>.
25
Аналогично, для тех нештатных ситуаций, которые возникли до выключения питания
теплосчетчика или его выхода из режима <Работа> и <Счет>, и продолжают существовать
после включения питания или перехода в режим <Работа> и <Счет>, повторно будет
зафиксировано время возникновения нештатной ситуации после включения теплосчетчика,
т.е. такие нештатные ситуации в памяти статистики будут иметь две записи времени возник-
новения и одну запись времени окончания.
У всех нештатных ситуаций, закончивших свое действие во время отключения
теплосчетчика от сети или во время его работы не в режиме <Работа> и <Счет>, будет
зафиксировано только время их возникновения и отсутствовать время их окончания, поэтому
временем их окончания рекомендуется считать время возникновения нештатных ситуаций с
кодами 01 или 02.
Если на момент считывания нештатных ситуаций какая-либо из них не закончилась, то
теплосчетчик показывает только дату и время ее начала.
5.10 Каждое нажатие кнопки ì<î выдает на индикатор сообщение о более ранних
зафиксированных нештатных ситуациях, а в случае одновременного возникновения
нескольких нештатных ситуаций - в порядке уменьшения их кодов, как бы передвигаясь вверх
по перечню нештатных ситуаций (см. таблицу 2).
Каждое нажатие кнопки ì>î перемещает показание индикатора на одну позицию к
концу перечня нештатных ситуаций в сторону последней нештатной ситуации.
При достижении начала или окончания перечня нештатных ситуаций при нажатии
кнопок ì<î или ì>î на индикаторе появляется надпись: ìОшибок нетî.
Общий объем доступного перечня фиксируемых нештатных ситуаций может
составлять от 2000 до 4000 записей.
5.11 Возникновение в системе теплоснабжения нештатных ситуаций, ведущих к
прекращению вычисления и накопления количества теплоты и количества теплоносителя
суммарным итогом, не останавливает расчет и накопление статистических данных. При этом
расчет статистики производится следующим образом:
1) среднечасовое значение параметра вычисляется по сумме измеренных каждую
секунду за время счета количества теплоты текущих значений данного параметра;
2) среднесуточное значение параметра вычисляется по сумме имеющихся за данные
сутки среднечасовых статистических значений данного параметра;
3) при выключении питания теплосчетчика накопленные в оперативной памяти
текущие значения параметра с момента последней перед выключением записи часовой
статистики стираются;
4) при включении питания теплосчетчика более, чем за 8 мин до окончания текущего
часа, по его окончании вычисляется среднее за это время значение параметра и записывается
в память теплосчетчика;
5) при включении питания теплосчетчика менее, чем за 8 мин до окончания текущего
часа, накопленные за это время текущие значения параметра суммируются с текущими
значениями параметров следующего часа, по окончании которого вычисляется и записывается
в память теплосчетчика среднее значение этого параметра;
6) при переключении теплосчетчика из режима <Счет> в режим <Стоп> и обратно в
его оперативной памяти сохраняются все текущие значения параметров с момента последней
записи статистики и по окончании текущего часа, если теплосчетчик при этом находится в
режиме <Счет>, происходит вычисление и запись в память среднего значения параметра за
время нахождения теплосчетчика в режиме <Счет>, если оно превышает в сумме 8 мин;
7) если в 24 ч 00 мин отчетных суток (т.е. 00 ч 00 мин следующих суток) теплосчетчик
был выключен, расчет и запись в память среднесуточных данных при наличии за эти сутки
часовой статистики осуществляется в момент включения теплосчетчика.
5.12 Для считывания с помощью специального ручного адаптера переноса данных
хранимых во внутренней памяти теплосчетчиков статистических данных о его работе в
26
Теплосчетчики SA-94/2M. Руководство по эксплуатации
течение последнего времени, необходимо, убрав предварительно пломбы теплонадзора, снять
переднюю панель измерительного блока
(см. раздел
4), подключить входной разъем
переносного адаптера к выходному разъему Х3 теплосчетчика, показанному на рисунке 21, и
произвести действия, описанные в руководстве по пользованию адаптером. После чего
отключить адаптер от теплосчетчика, закрыть переднюю панель и опломбировать ее.
К выполнению указанных действий допускаются лица, прошедшие специальное
обучение, с участием представителей теплонадзора или уполномоченные теплонадзором.
5.13 При необходимости частого подключения к интерфейсному выходу теплосчетчика
периферийных устройств, например, адаптера переноса данных, и устранения связанных с
этим неудобств (снятие пломб, вскрытие теплосчетчика и т.д.) возможно применение розетки
интерфейсной настенной
- AD1001. Ее выходной разъем обеспечивает подключение
теплосчетчика как стандартного терминального устройства.
5.14 В случае необходимости изменения запрограммированных в режиме ìСлужебноеî
параметров теплосчетчиков необходимо снять переднюю панель измерительного блока,
предварительно убрав пломбы теплонадзора.
Нажатием кнопки К4 на верхней печатной плате измерительного блока войти в режим
ìСлужебноеî и в пункте меню ìРежим: <Счет>î нажатием кнопки ìVî на передней панели,
изменить режим работы теплосчетчика на ìРежим:
<Стоп>î. После чего, пользуясь
рекомендациями, изложенными в разделе
4, установить нужные значения параметров
теплосчетчика.
Нажатием кнопки ì>î снова войти в пункт меню ìРежим: <Стоп>î. Нажать кнопку
ìVî, после чего на индикаторе должна появиться надпись ìРежим: <Счет>î.
Нажатием кнопки К4 вернуться в режим индикации, доступный для потребителя
при работе теплосчетчика на объекте.
Закрыть переднюю панель измерительного блока, установить на место декоративные
планки и опломбировать теплосчетчик.
Все работы должны производиться в присутствии представителей теплонадзора.
5.15 Рекомендуется в случае необходимости выключения теплосчетчиков из сети для
проведения ремонта или поверки, а также проведения профилактических или ремонтных
работ в системе теплоснабжения, снять переднюю панель измерительного блока, убрав
предварительно пломбы теплонадзора, и нажатием кнопки К4 войти в режим ìСлужебноеî.
В пункте меню ìРежим:
<Счет>î нажатием кнопки ìVî на передней панели
измерительного блока изменить режим работы теплосчетчиков на ìРежим:
<Стоп>î,
нажатием кнопки К4 выйти из служебного режима, после чего можно выключить питание и
произвести необходимые работы.
27
6 ПОРЯДОК РАБОТЫ С ИНТЕРФЕЙСОМ
Стандартный последовательный интерфейс RS232 или RS485 (в дальнейшем ñ интер-
фейс) позволяет считывать текущие и статистические данные параметров системы
теплоснабжения, а также данные самого теплосчетчика по каналам связи интерфейса.
Считывание данных возможно только при включенном канале интерфейса (ìRS:<Уст>î).
Теплосчетчик имеет один встроенный гальванически изолированный от измеритель-
ной схемы порт интерфейса RS232 или RS485 в зависимости от заказа потребителя.
Напряжение гальванической развязки до 1000 В постоянного тока.
Информацию через данный порт может считывать любое совместимое с тепло-
счетчиком по интерфейсу устройство пользователя.
Устройство пользователя считается совместимым с теплосчетчиком по интерфейсу,
если имеется соответствие по СИГНАЛАМ ПОРТА, РАБОЧЕМУ РЕЖИМУ и ПРОТОКОЛУ
ОБМЕНА.
Не рекомендуется подключать к порту несовместимые устройства.
Каждый теплосчетчик имеет фиксированный и уникальный идентификационный
номер (ID номер).
На одну линию интерфейса не допускается прямое подключение одновременно с
теплосчетчиком других устройств или подключение более одного теплосчетчика.
СИГНАЛЫ ПОРТА
Для канала связи RS232 реализован вариант трехпроводной линии связи. На
интерфейсный разъем Х3 (см. рисунок 21) выведены сигналы:
TXD
- передаваемые данные (5-й контакт);
RXD - принимаемые данные (3-й контакт);
SG
- сигнальная земля (9-й контакт).
Для канала связи RS485 реализован вариант четырехпроводной полудуплексной линии
связи.
На интерфейсный разъем Х3 выведены сигналы:
TXD
- передаваемые данные (4-й контакт);
ТSG
- общий сигнальный (8-й контакт);
RXD - принимаемые данные (2-й контакт);
RSG
- общий сигнальный (6-й контакт).
РАБОЧИЙ РЕЖИМ
Скорость передачи
-
2400 или 4800 бод;
длина слова
-
8 бит;
контроль четности
- четный;
количество стоп-битов
-
1 бит.
ПРОТОКОЛ ОБМЕНА
Протокол обмена содержит фиксированный набор команд. Теплосчетчик при обмене
является ìведомымî (SLAVE). Управление обменом осуществляет ìведущееî устройство
(MASTER) - устройство пользователя (компьютер, адаптер и т.д.).
По линиям порта младшие байты блоков и биты байтов выводятся/принимаются
первыми.
28
Теплосчетчики SA-94/2M. Руководство по эксплуатации
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Теплосчетчики специального обслуживания не требуют.
7.2 При наличии в теплоносителе взвесей и возможности выпадения осадка трубу
первичных преобразователей необходимо периодически промывать с целью устранения
осадка.
8 НАСТРОЙКА И КАЛИБРОВКА
8.1 Настройку и калибровку теплосчетчиков производят после их ремонта работники,
имеющие разрешение изготовителя, в соответствии с инструкцией по настройке и приемке
теплосчетчиков ИАШБ.408841.004 И2.
9 ПОВЕРКА
9.1 Теплосчетчики подлежат обязательной государственной поверке при выпуске из
производства, а также после ремонта в организации, имеющей на это разрешение
изготовителя.
9.2 Поверку теплосчетчиков в эксплуатации производят согласно инструкции
ИАШБ.408841.006 И1.
Периодическая поверка, ее обязательность, вид и периодичность определяются
нормативными актами Государства, применяющего теплосчетчик.
29
10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
10.1 Теплосчетчики являются сложными измерительными приборами, сконструиро-
ваны с применением микропроцессоров и другой современной элементной базы, поэтому их
ремонт должен осуществляться только в специализированных организациях, имеющих
необходимое оборудование и разрешение на проведение ремонтных работ от предприятия-
изготовителя.
10.2 Возможные при эксплуатации теплосчетчиков неисправности и способы их
устранения, доступные потребителю, перечислены в таблице 6.
Таблица 6
Наименование неисправности,
Вероятная причина
Способ устранения
внешнее проявление
1 При включении в сеть тепло-
Перегорел предохранитель FU1
Сменить предохрани-
счетчик не работает, индикатор
0,16 А
тель запасным из комп-
ничего не показывает
лекта поставки
Неправильное подключение
Проверить и исправить
2 При имеющемся расходе теп-
первичных преобразователей к
схему подключения
лоносителя показания тепло-
измерительному блоку
счетчика значительно меньше
Перегорел предохранитель FU3
Сменить предохрани-
ожидаемых (равны нулю)
0,4 А
тель запасным из комп-
лекта поставки
3 Измеряемый расход имеет
Неправильное
подключение
Проверить и исправить
отрицательное значение
первичных преобразователей к
схему подключения
измерительному блоку
Плохое заземление первичных
Проверить и восстано-
преобразователей
вить заземление, особен-
но теплоносителя
Плохо защищены от помех и
Устранить источник по-
наводок сигнальные линии связи
мех или улучшить экра-
4 Показания расхода неста-
1 и 2 между первичными пре-
нировку линии связи,
бильны или явно не соот-
образователями и измеритель-
странить случайные сое-
ветствуют состоянию сис-
ным блоком
динения экранов с ме-
темы теплоснабжения
таллоконструкциями
Газовые пузыри в теплоно-
Ликвидировать газовые
сителе
пузыри
Наличие электрического тока в
Устранить источник
трубопроводе
тока
5 При неподвижном теплоноси-
Просачивание
теплоносителя
Устранить просачива-
теле показания теплосчетчика
через запорную арматуру
ние теплоносителя
существенно отличаются от
нуля
Труба первичных преобразова-
Обеспечить полное за-
6 Показания расхода сильно
телей не заполнена теплоноси-
полнение трубы первич-
завышены или резко меняют
телем
ных преобразователей
свое значение
Обрыв сигнальных проводов
Проверить и исправить
линий связи 1 и 2
схему подключения
Неправильное подключение тер-
Проверить и исправить
7 Измеренные значения всех
мопреобразователей к измери-
схему подключения
температур в трубопроводах
тельному блоку или обрыв
имеют отрицательные значения
проводов линии связи
30
Теплосчетчики SA-94/2M. Руководство по эксплуатации
Окончание таблицы 6
Наименование неисправности,
Вероятная причина
Способ устранения
внешнее проявление
8 Измеренное значение темпе-
Неправильное
подключение
Проверить и исправить
ратуры в одном из трубопро-
данного термопреобразователя к
схему подключения
водов имеет отрицательное
измерительному блоку
значение
9 Измеренное значение давле-
Неправильное
подключение
Проверить и исправить
ния в трубопроводе равно
данного датчика давления к
схему подключения
нулю
измерительному блоку
10 Измеренное значение давле-
Перепутана полярность
Проверить и исправить
ния в трубопроводе имеет
подключения датчика давления
схему подключения
отрицательное значение
Тип интерфейса теплосчетчика
Проверить тип интер-
не совпадает с типом интерфейса
фейса по свидетельству
11 Не считываются статистичес-
считывающего устройства
о приемке
кие данные через последова-
Неправильно выбрана скорость
Уточнить скорость
тельный интерфейс
передачи
передачи
Неправильное
подключение
Проверить и исправить
линий канала связи
схему подключения
11 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
11.1 Теплосчетчики следует хранить на стеллажах в сухом отапливаемом и
вентилируемом помещении при температуре от 5 до 40 °С, относительной влажности до 95 %
при температуре 25 °С.
11.2 Хранение и транспортирование теплосчетчиков производить при установленных
защитных заглушках на фланцах первичных преобразователей ПРН-40, ПРН-50, ПРН-80,
ПРН-100, ПРН-150, ПРН-200, ПРН-300.
11.3 После снятия первичных преобразователей с трубопровода, защитные заглушки
должны быть немедленно установлены.
11.4 Транспортирование теплосчетчиков производится любым видом транспорта
(авиационным
- в отапливаемых герметизированных отсеках самолетов) с защитой от
атмосферных осадков.
11.5 После транспортирования при отрицательных температурах вскрытие ящиков
можно производить только после выдержки их в течение 24 ч в отапливаемом помещении.
31
Размер, мм
Условное
обозначение
Dn
L
Hmax
h
Amax
D
D1
d
n
+2
ПРН-10
10
155
205
110
164
90
60
14
4
−3
+2
ПРН-15
15
155
205
110
164
95
65
14
4
−3
+2
ПРН-25
25
155
210
110
164
115
85
14
4
−3
+4
ПРН-40
40
200
240
125
195
145
110
18
4
−2
+4
ПРН-50
50
200
245
125
195
160
125
18
4
−2
+5
ПРН-80
80
230
275
140
225
195
160
18
8
−2
+5
ПРН-100
100
250
310
155
245
230
190
22
8
−2
ПРН-150
150
320±4
375
185
310
300
250
26
8
ПРН-200
200
350±4
445
225
370
360
310
26
12
ПРН-300
300
430±5
575
290
500
485
430
30
16
Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1 на условное
давление РУ 2,5 МПа (25 кгс/cм2), конструкция фланцев по ГОСТ 12820-80.

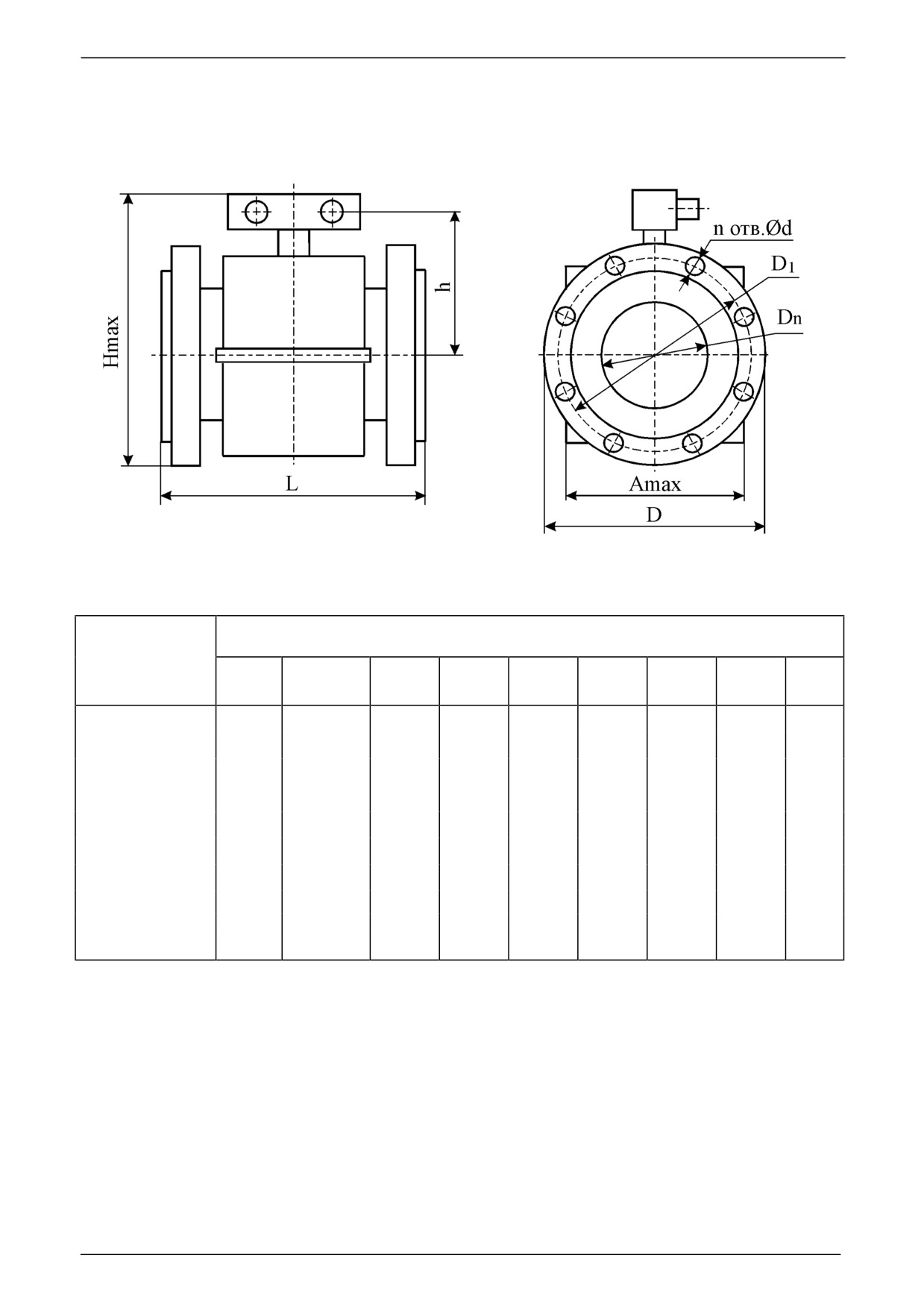

Рисyнок 1 - Габаритные, установочные и присоединительные размеры
первичных преобразователей фланцевого подсоединения
32
содержание .. 1 2 3 ..
