ScanEx Image Processor v.5.0. Руководство

Кнопка

Отмена

– закрывает диалог без сохранения изменений.

Редактирование узлов и вершин векторных объектов

Для редактирования вершин и узлов необходимо выделить нужный объект инструментом

Выделить объекты

панели инструментов.

Для перемещения вершин и узлов выделенного объекта используется инструмент

Редактирование вершин

панели инструментов. Для перемещения вершины необходимо

захватить ее, нажав левую кнопку мыши, и, не отпуская кнопки мыши, переместить в требуемое

место.

Для добавления новой вершины или узла используется инструмент

Добавить вершины

панели инструментов. Для добавления новой вершины между двумя существующими,

необходимо навести курсор на соответствующий отрезок, после его выделения зажать левую

кнопку мыши и перевести курсор в место, в котором будет установлена дополнительная

вершина.

Для удаления вершин и узлов используется инструмент

Удалить вершины

панели

инструментов. Для удаления вершины необходимо кликнуть на ней левой кнопкой мыши.

При перемещении и добавлении вершин и узлов векторных объектов можно использовать

режим примыкания вершин к вершинам другого объекта. Для включения режима необходимо

отметить флагом пункт меню

Вектор



Привязывать вершины к существующим

Для упрощения уже созданных полилиний и регионов можно использовать инструмент

Упрощение

. Данный инструмент удаляет избыточные вершины, степень их «избыточности»

определяется параметром

Допустимое расстояние

. Для использования этого метода

упрощения надо выделить векторный объект, который следует упростить и выполнить команду

Вектор



Упростить

. В появившемся диалоге

Упростить выбранные объекты

(Рис 68):

Рис 68.

Диалог упрощения векторных

объектов

Рис 69.

Исходная линия (красная) и упрощенная

(голубая). Допустимое расстояние – максимальное

расстояние между красной и голубой линиями.

Строка

Количество выделенных

– показывает количество выделенных объектов,

которые будут упрощаться.

Поле ввода

Допустимое расстояние:

– максимально возможное расхождение исходной и

упрощенной кривых (в единицах проекции) (Рис 69).

Удаление векторных объектов

Для удаления конкретного векторного объекта необходимо его выделить, используя

инструмент

Выделить объекты

панели инструментов, затем нажать быструю кнопку

Удалить выбранные объекты

панели инструментов, либо выполнить одноименную

команду пункта

Вектор

главного меню программы, либо нажать кнопку

Delete

на клавиатуре.

Для удаления всех векторных объектов необходимо нажать кнопку

Удалить все

объекты

панели инструментов, либо выполнить одноименную команду пункта

Вектор

главного меню программы.

В режиме редактирования можно вернуться на один шаг назад, для чего необходимо

нажать быструю кнопку

Отменить последнее действие

панели инструментов.

Использование операторов изменения формы

Для редактирования объектов

Регион

(и частично для

Полилиний

) можно использовать

2 группы инструментов. Первая группа – это операторы комбинирования и исключения,

доступные через меню

Вектор



Алгебра полигонов

. В программе поддерживаются

следующие операторы:



Разница

– исключение одного полигона по контуру другого полигона.



Симметричная разница

– исключение зоны пересечения 2х полигонов с

объединением всего остального.



Пересечение

– исключение всего за пределами зоны пересечения 2х полигонов.



Разбивка

– разрезание полигона другим полигоном.



Объединение

– объединение полигонов.

Для использования этих операторов необходимо в первую очередь выделить

инструментом

Выделить объекты

полигон, который требуется модифицировать, а затем

выбрать нужный оператор и кликнуть в полигон, по которому производится обработка (Рис 70).

Оператор

Разница

– вызывается инструментом

панели инструментов.

Оператор

Симметричная разница

– вызывается инструментом

панели

инструментов.

Оператор

Пересечение

– вызывается инструментом

панели инструментов.

Оператор

Разбивка

– вызывается инструментом

панели инструментов.

Оператор

Объединение

– вызывается инструментом

панели инструментов.

С помощью операторов

Разница

Симметричная разница

Пересечение

Разбивка

возможно также редактирование полилиний по полигональным объектам.

Рис 70.

Работа операторов

Алгебра

полигонов

. Сверху – исходные 2 полигона,

внизу – результаты проведения разных

операций.

Разница

Симметричная

разница

Пересечение

Разбивка

Второй способ изменения формы векторных полигональных и полилинейных объектов –

это использование особых режимов, вызываемых с помощью команд

Вектор



Трансформация

. Объекты, которые предполагается изменять, предварительно необходимо

выделить.



Разбить линией

(линейные или полигональные объекты) – в этом режиме можно

нарисовать полилинию, которой будет разрезан выделенный объект. В случае разрезания

полигонального объекта необходимо, чтобы конечные точки рисуемой полилинии лежали

за пределами выделенного полигона.



Изменить линией

(только полигональные объекты) – в этом режиме можно нарисовать

полилинию, по которой из выделенного объекта будет вырезан (удален) фрагмент,

равный образуемому при рисовании в этом режиме полигону (Рис 71).



Объединить объекты

(линейные или полигональные объекты) – операция объединяет

выделенные объекты. В случае если объекты не имеют общих точек, формируются

мульти-объекты (мультиполигоны, мультилинии). Если объекты имеют смежные границы

(точки), то есть возможность либо сформировать мультиобъект (ответив «

Нет

» на вопрос

Объединять общие точки, чтобы соединить объекты

»), либо сформировать

объединенный объект (ответив «

Да

»).



Разъединить объекты

– операция разделяет выделенные «составные» объекты

(мульти-объекты) на отдельные векторные объекты.



Регионы в полилинии

– операция преобразует выделенные полигоны в замкнутые

полилинии.



Полилинии в регионы

– преобразует полилинии в регионы. Если полилиния была не

замкнута, то программа сама замыкает ее.

Использование буфера обмена

При помощи буфера обмена можно создавать копии объектов, а так же переносить

объекты из одного векторного слоя в другой.

Для копирования объекта в буфер обмена необходимо выделить требуемый объект

инструментом

Выделить объекты

и нажать быструю кнопку

Копировать объекты

. В результате выделенный объект будет скопирован в буфер. В случае, если нажать быструю

кнопку

Вырезать объекты

, выделенный объект будет удален, а его копия будет

помещена в буфер обмена. Для извлечения объекта из буфера обмена необходимо нажать

быструю кнопку

Вставить объекты

панели инструментов, в результате объект,

находящийся в буфере, будет помещен в редактируемый векторный слой.

При перемещении объектов из одного слоя в другой атрибутивная информация

перемещается вместе с контуром объекта. В случае если структура атрибутивных таблиц
различна, информация может быть утеряна.

Изменение и просмотр атрибутивной информации текущего векторного

объекта

Для просмотра и редактирования атрибутивной информации текущего векторного объекта

используется инструмент

Редактировать свойства объектов

панели инструментов.

Чтобы посмотреть или изменить атрибутивную информацию, необходимо кликнуть

Рис 71.

Использование режима

Изменить линией

(слева – процесс рисования полилинии

изменения, справа – результат изменения).

инструментом на интересующем объекте. В результате появится диалог

Данные объекта

(Рис

72).

строке

Текущий слой

–

отображается

имя

порядковый

номер

текущего слоя.

Таблица

состоит

из

двух

колонок:



Поле: Тип

– имя поля

и его тип.



Значение

– значение

атрибута.

В случае если текущий

векторный

слой

является

редактируемым,

значение

атрибута можно изменить, в

противном

случае

редактирование

осуществить

нельзя.

группе

Свойства объекта

–

отображается

дополнительная информация о текущем объекте.

Строка

Тип объекта

– определяет тип объекта.

Строка

Площадь

– определяет площадь в квадратных метрах.

Строка

Периметр

– определяет периметр в метрах.

Строка

Число дуг

– отображает количество линейных сегментов.

Строка

Число узлов

– отображает количество узлов или вершин объекта.

Кнопка

Применить

– подтверждает внесенные изменения (в случае если данный векторный

слой редактируемый).

Кнопка

Закрыть

– закрывает диалог без сохранения изменений.

Рис 72.

Диалог

Данные объекта

Атрибутивная таблица векторного слоя

Работа с атрибутивной таблицей векторного слоя осуществляется в окне

Редактор

атрибутов объектов

. Для открытия окна необходимо выполнить команду

Вектор



Открыть

таблицу атрибутов

главного меню программы либо нажать быструю кнопку

панели

инструментов (Рис 73)

Для просмотра атрибутов векторного слоя необходимо в выпадающем списке,

расположенном в верхнем левом углу окна, выбрать имя требуемого слоя. В результате в окне

будет выведена атрибутивная таблица выбранного слоя.

Окно

Редактор атрибутов объектов

предоставляет следующие возможности:



Сортировка по значениям полей



Редактирование записей



Удаление объектов



Поиск записей в таблице

Сортировка записей осуществляется при нажатии левой кнопкой мыши на заголовке

столбца таблицы (имени атрибутивного поля). Сортировка выполняется в направлении сверху
вниз, при повторном нажатии сортировка выполняется в обратном порядке.

В случае если отображаемый векторный слой имеет атрибут «редактируемости», записи

можно редактировать. Кроме того, можно удалить выделенные в таблице атрибутов объекты,

для чего необходимо нажать кнопку

Delete

клавиатуры или воспользоваться соответствующими

командами векторного редактора. Для сохранения внесенных изменений векторный слой

необходимо сохранить (см.

«Сохранение и экспорт векторных слоев»

Поиск записей в атрибутивной таблице можно выполнять либо в пределах заданного

поля, либо по всем записям таблицы. Выбор зоны поиска осуществляется при помощи
выпадающего списка, расположенного справа от

кнопки

Найти

. Список содержит названия всех

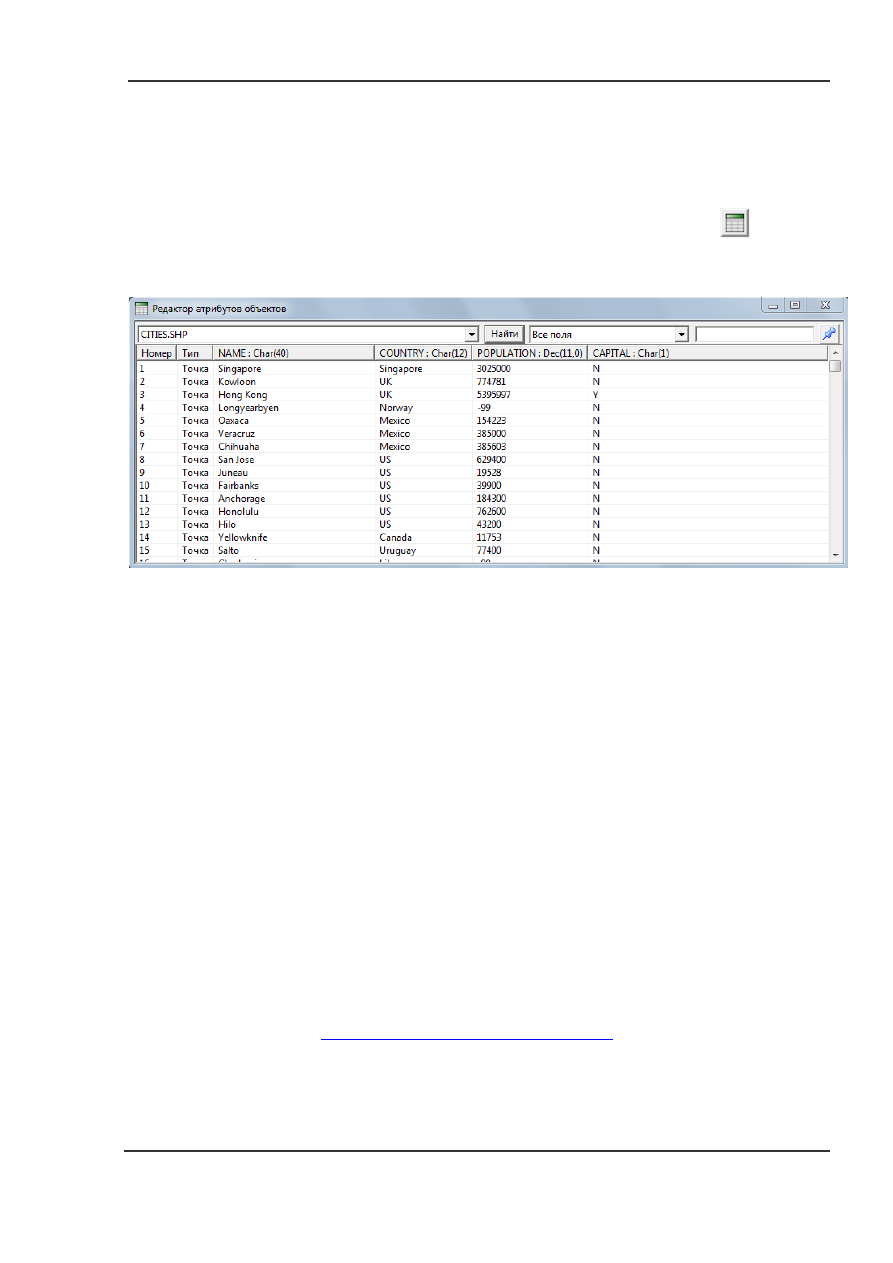

Рис 73.

Окно

Редактор атрибутов объектов

с открытой атрибутивной таблицей

доступных полей векторного слоя, а также позицию

Все поля

(использовать все поля).

Подстрока поиска задается в поле справа. Поиск осуществляется при нажатии

кнопки

Найти

при нахождении совпадения с искомой подстрокой, найденная запись будет выделена в таблице

и рабочем окне. Для продолжения поиска необходимо последовательно нажимать

кнопку

Найти

Между рабочим окном и окном

Редактор атрибутов объектов

существует прямая и

обратная связь. При выделении объекта в таблице он будет выделен в рабочем окне и

наоборот. Кроме того, существует возможность быстрого перехода к графическому

отображению выделенного в таблице объекта. Для этого, необходимо дважды кликнуть в
первой колонке интересующей строки таблицы атрибутов.

Таблица поддерживает групповое выделение записей при нажатии кнопок

Shift

и/или

Ctrl

Кнопка

– при включении позволяет закрепить окно

Редактор атрибутов объектов

поверх рабочего окна.

Выбор векторных объектов по условию

Существует возможность выбора векторных объектов по значениям их атрибутов согласно

заданному условию и одновременного их выделения на карте. Для этого используется диалог

Выделение объектов

(Рис 74). Для его открытия необходимо выполнить команду

Вектор



Выделить объекты по условию.

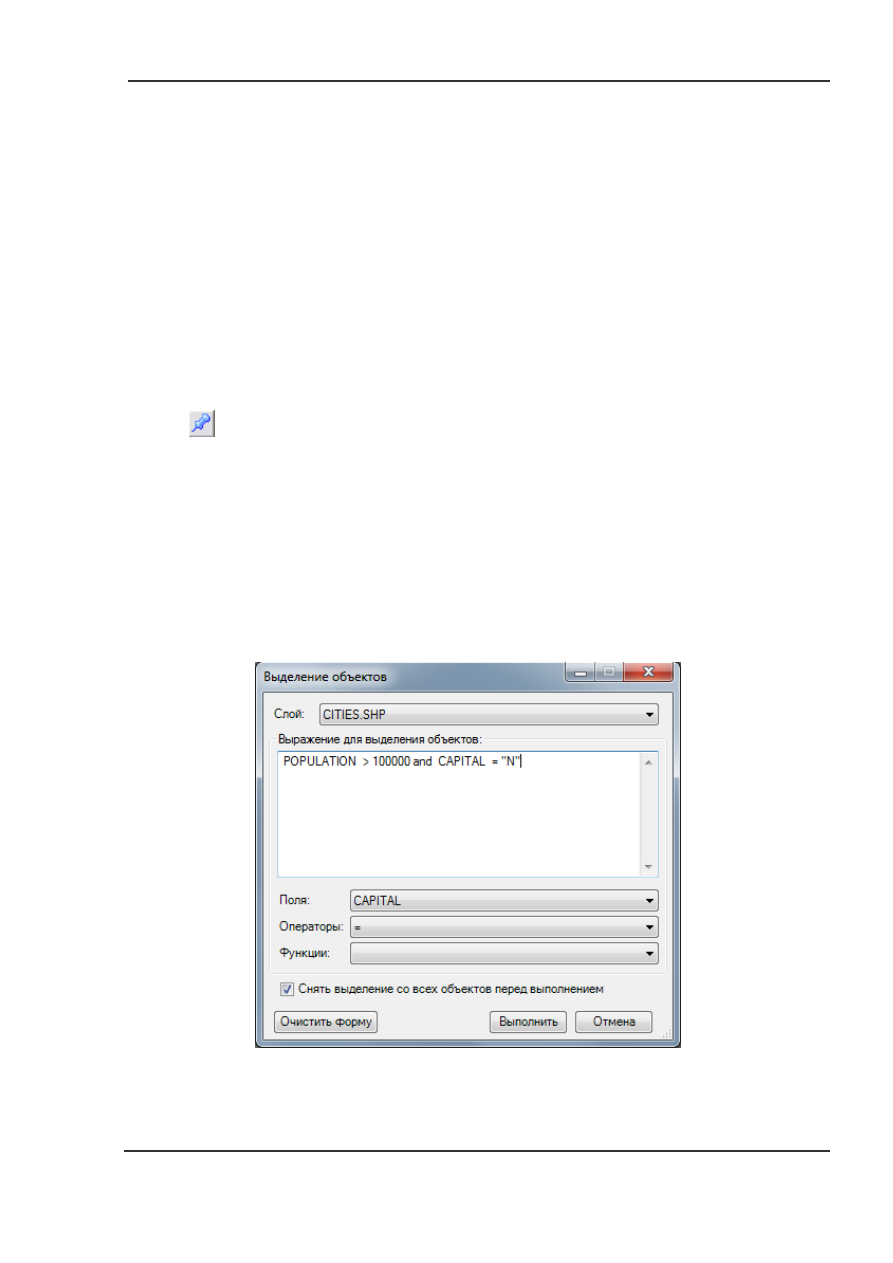

Рис 74.

Инструментальный диалог

Выделение

объектов

Выпадающий список

Слой

- задает векторный слой, объекты которого будут выбраны и

выделены.

Группа

Выражение для выделения объектов:

служит для создания выражения, согласно

которому будут выбраться объекты.

Окно ввода

– используется для отображения и редактирования самого выражения выбора.

Вводимые строковые значения должны быть заключены в кавычки. Выпадающие списки,

расположенные ниже, служат для быстрого составления выражений:

Выпадающий список

Поля:

- используется для быстрого и правильного набора в выражении

названий атрибутивных полей.

Выпадающий список

Операторы:

- используется для быстрой вставки в выражение разных

операторов.

Выпадающий список

Функции:

- используется для быстрой вставки в выражение функций.

Флаг

Снять выделение со всех объектов перед выполнением

– при установленном флаге

создается новая выборка, при снятом – новая выборка добавляется к уже имеющейся.

Кнопка

Очистить форму

– удаляет все из окна ввода выражения и выпадающих списков.

Кнопка

Выполнить

– запускает процесс выделения объектов.

Кнопка

Отмена

– закрывает диалог.

Полный перечень доступных функций, операций, операторов и ключевых слов находится

в разделе

«Приложение 1»

Изменение структуры атрибутивной таблицы

Программа позволяет изменять структуру атрибутивных таблиц загруженных векторных

слоев. Для этого используется диалог

Редактирование структуры таблицы.

Для его

открытия надо выполнить команду

Вектор



Структура таблицы атрибутов

. В случае если

в программе открыто одновременно несколько векторных слоев, сначала выводится окно для

выбора редактируемой таблицы (Рис 75). Для выбора таблицы надо выделить ее и нажать

кнопку

Выбрать

. В результате появится диалог

Редактирование структуры таблицы

(Рис

76).

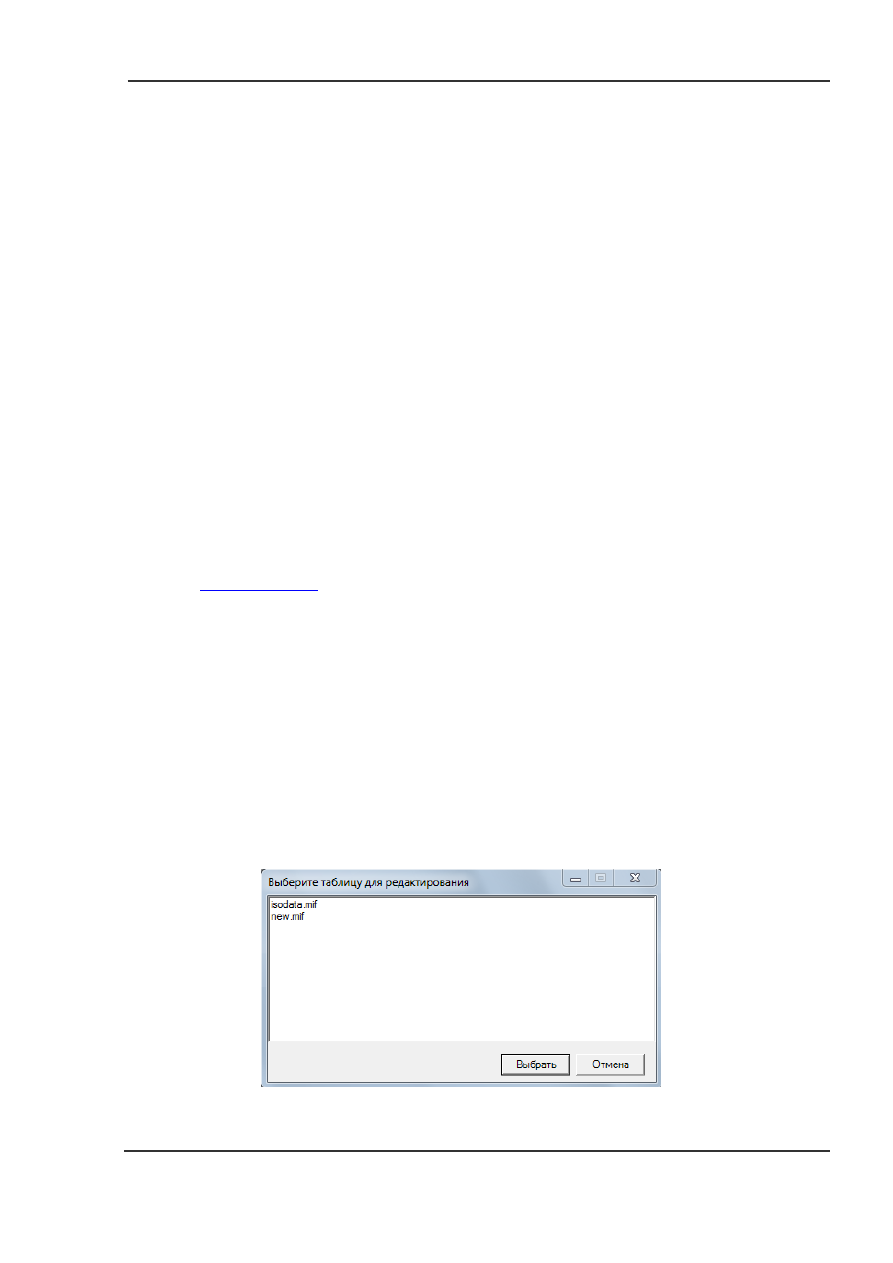

Рис 75.

Диалог

Выберите таблицу для редактирования

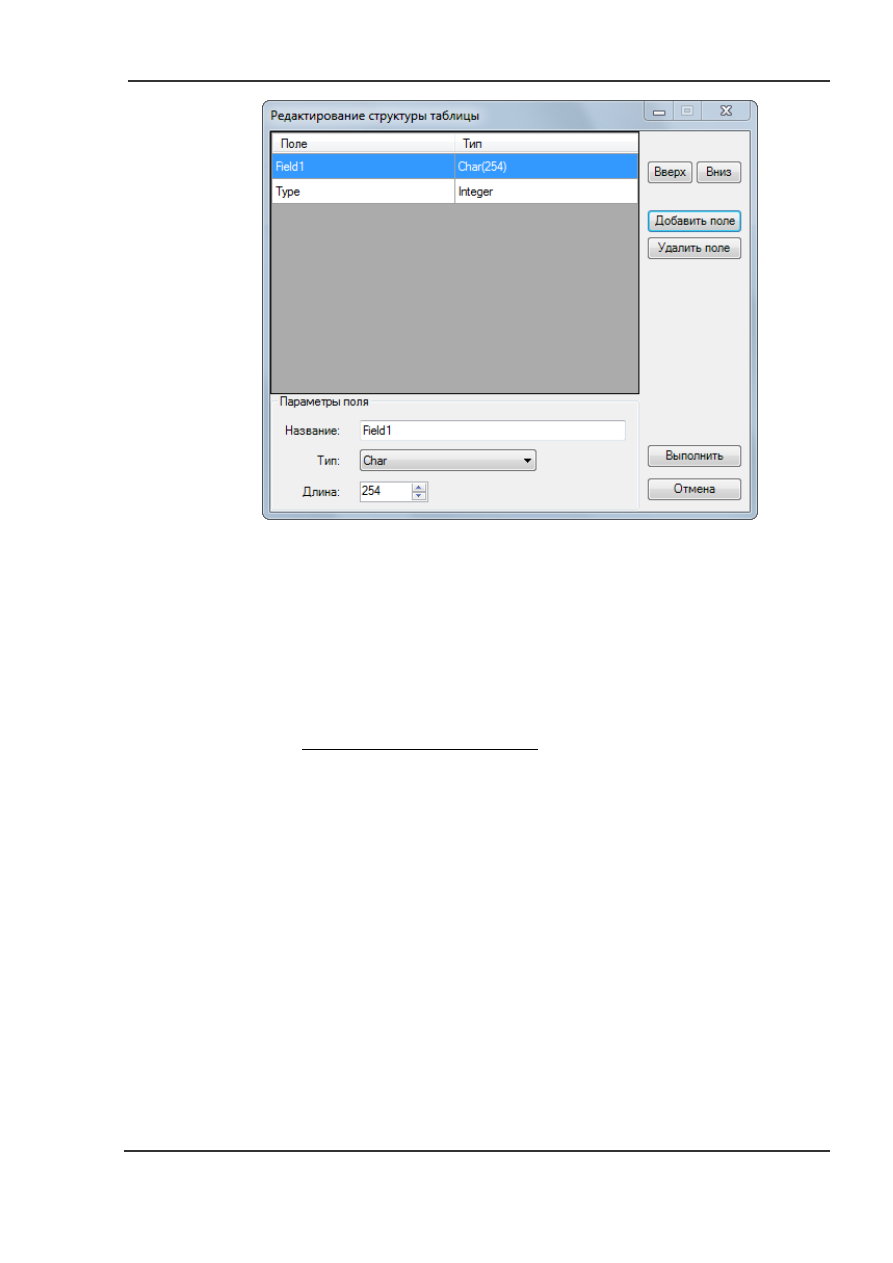

Рис 76.

Диалог

Редактирование структуры таблицы

В диалоге

Редактирование структуры таблицы

в столбцах:



Поле

– построчно перечисляются поля, содержащиеся в атрибутивной таблице.



Тип

– указывается тип данных для каждого поля таблицы.

Группа

Параметры поля

– используется для изменения параметров выделенного поля.

Поле ввода

Название

: - служит для изменения названия поля таблицы.

Выпадающий список

Тип:

- служит для изменения типа данных выделенного поля (типы

данных см. в Создание нового векторного слоя).

Поле ввода с наборным счетчиком

Длина:

- служит для изменения максимально

возможного количества символов в поле (доступно для типов данных Char и

Decimal).

Кнопка

Вверх –

служит для перемещения выделенного поля выше.

Кнопка

Вниз

– служит для перемещения выделенного поля ниже по списку.

Кнопка

Добавить поле

– используется для добавления нового поля в атрибутивной таблице.

Кнопка

Удалить поле

– используется для удаления выделенного поля.

Кнопка

Отмена

– закрывает диалог без применения сделанных изменений.

Кнопка

Выполнить

– закрывает диалог, подтверждая внесенные изменения.

Калькулятор полей атрибутивной таблицы

При работе с векторными данными часто приходится производить массовое изменение

атрибутивных данных, как например заполнение поля значениями, вычисленными на основе

других столбцов слоя. В программе существует калькулятор полей, позволяющий быстро

обновить всю атрибутивную таблицу или ее часть. Используемый для этого метод удобен при

изменении значений поля в нескольких/во всех записях (строках) таблицы на одно и то же

новое значение, а также для автоматического расчета площадей/периметров объектов.

Результаты могут быть записаны в новую, предварительно созданную с помощью диалога

Редактирование структуры таблицы

, колонку атрибутов или использоваться для

обновления значений существующей колонки. Для выполнения этого надо выполнить команду

Вектор



Модификация поля таблицы атрибутов

. В результате появится диалоговое окно

Модификация поля

(Рис 77).

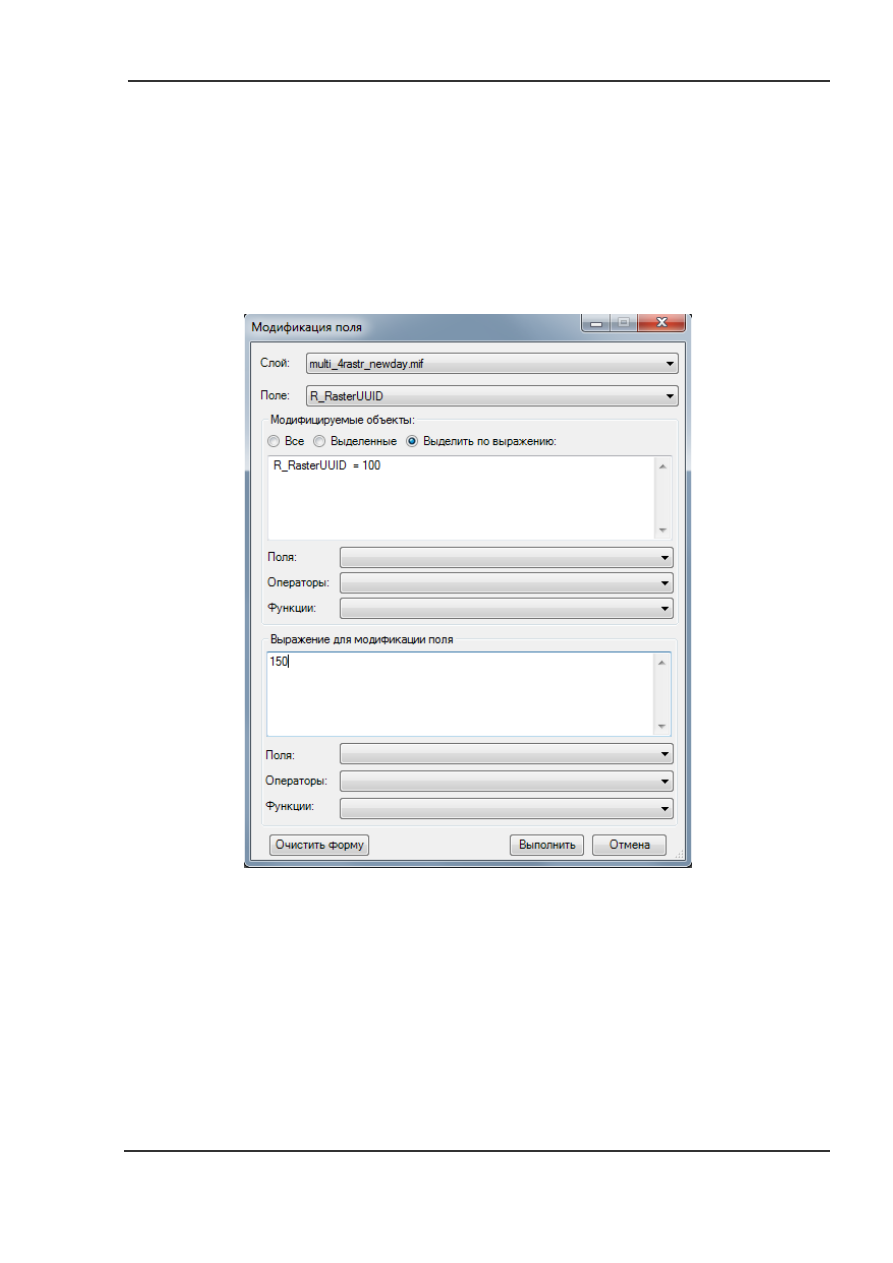

Рис 77.

Диалог

Модификация поля

Выпадающий список

Слой:

– здесь задается векторный слой, таблицу которого надо обновить.

Выпадающий список

Поле:

– здесь задается поле таблицы выбранного векторного слоя,

которое требуется обновить.

Группа

Модифицируемые объекты:

– группа элементов, позволяющая задать, какие именно

записи атрибутивной таблицы будут изменены.

Переключатель

Все

– будут изменены все записи таблицы.

Переключатель

Выделенные

– будут изменены только выделенные записи таблицы.

Переключатель

Выделить по выражению:

– активизирует элементы группы,

расположенные ниже и служащие для быстрого выбора нужных записей таблицы по

значениям атрибутов. Изменены будут только записи таблицы, выбранные в

результате выполнения написанного выражения.

Окно ввода

– используется для отображения и редактирования выражения выбора.

Выпадающий список

Поля:

- используется для быстрого и правильного набора в выражении

названий атрибутивных полей.

Выпадающий список

Операторы:

- используется для быстрой вставки в выражение разных

операторов.

Выпадающий список

Функции:

- используется для быстрой вставки в выражение функций.

Группа

Выражение для модификации поля

– здесь должно быть написано либо само

значение, либо выражение для вычисления этого значения, на которое будет обновлено

поле выбранных ранее записей атрибутивной таблицы. Строковые значения должны

быть заключены в кавычки.

Окно ввода

– используется для отображения и редактирования выражения.

Выпадающий список

Поля:

- используется для быстрого и правильного набора в выражении

названий атрибутивных полей.

Выпадающий список

Операторы:

- используется для быстрой вставки в выражение разных

операторов.

Выпадающий список

Функции:

- используется для быстрой вставки в выражение функций.

Кнопка

Очистить форму

– очищает от записей элементы интерфейса диалога.

Кнопка

Выполнить

– запускает процесс модификации атрибутов поля.

Кнопка

Отмена –

закрывает диалог.

В примере, приведенном на Рис 77, будет выполнено следующее: из векторного слоя

multi_4rastr_newday.mif будут выбраны объекты, для которых поле R_RasterUUID = 100, и
только для этих объектов в поле R_RasterUUID _new будет записано значение 150.

Сохранение и экспорт векторных слоев

Существуют два пути сохранения векторных слоев. Первый – сохранение внесенных

изменений с перезаписью исходного файла, второй – сохранение под другим именем с

возможностью изменения формата и проекции.

Для сохранения внесенных изменений с перезаписью исходного файла необходимо

нажать быструю кнопку

Сохранить в файл

панели инструментов либо нажать кнопку

Сохранить

в диалоге

Управление векторными слоями

. Также можно щелкнуть правой

клавишей мыши и выбрать команду

Сохранить изменения

. В результате будет выведено

сообщение о подтверждении операции (Рис 78):

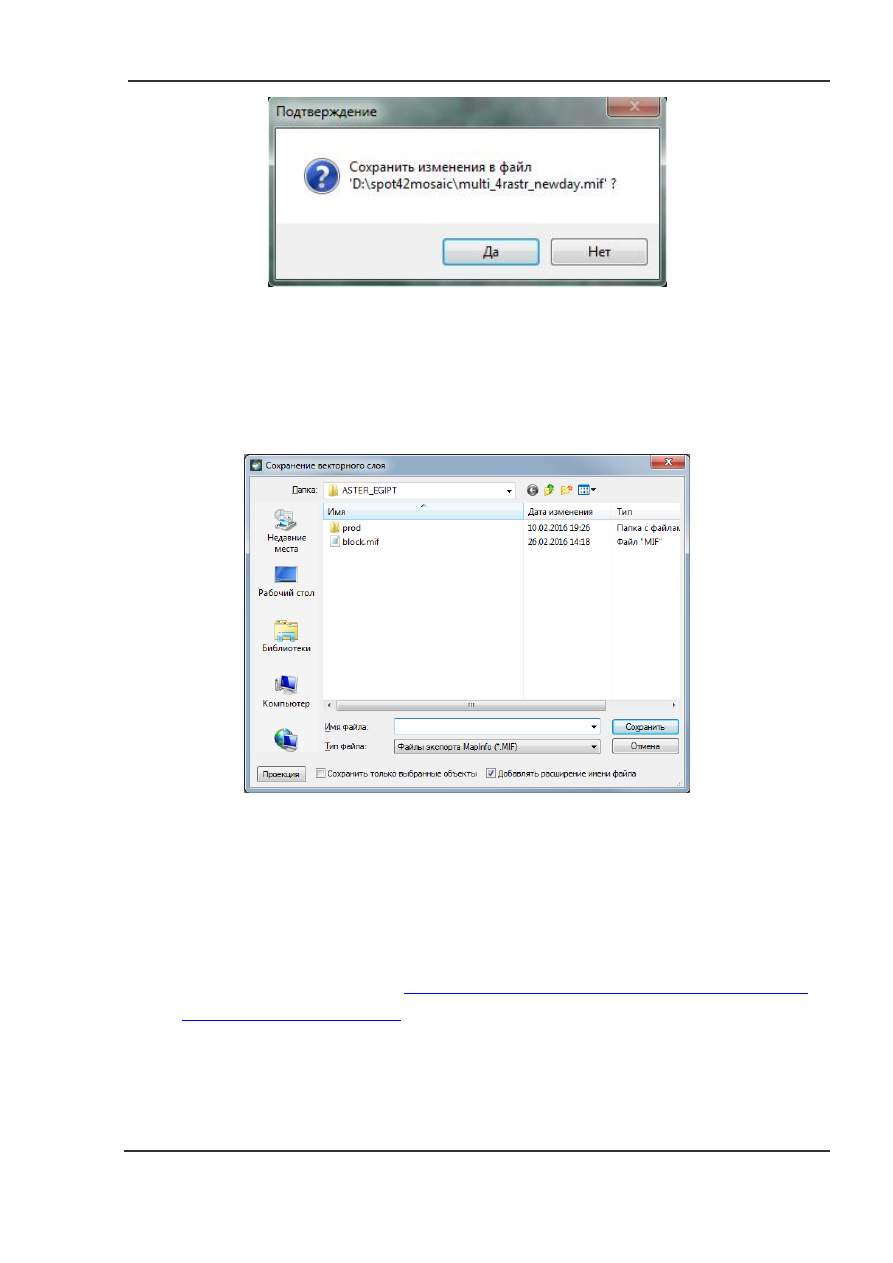

Рис 78.

Сообщение о подтверждении операции

В случае подтверждения файл будет перезаписан.

Для изменения имени файла, формата или проекции необходимо вызвать диалог

Управление векторными слоями

, выделить левой кнопкой мыши требуемый слой и нажать

кнопку

Сохран.как

. В результате появится диалог

Сохранение векторного слоя

(Рис 79).

Рис 79.

Инструментальный диалог

Сохранение векторного слоя

поле

ввода

Имя файла:

– задается имя сохраняемого файла.

выпадающем списке

Тип файла:

– задается формат (

MapInfo MIF

или

ESRI SHP

Кнопка

Проекция

– вызывает диалог

Параметры проекции

, в котором можно указать

требуемую выходную проекцию. По умолчанию при сохранении устанавливается
проекция текущего рабочего проекта. Более подробно об изменении картографической

проекции написано в разделе

«Установка и изменение проекции и пространственного

разрешения рабочего проекта»

Флаг

Сохранить только выбранные объекты

– при включении позволяет сохранить в новом

файле только выделенные объекты.

Флаг

Добавлять расширение имени файла

задает явное отображение расширения вновь

созданного файла.

Кнопка

Сохранить

– закрывает диалог, подтверждая внесенные изменения.

Кнопка

Отмена

– закрывает диалог без сохранения изменений.

Создание векторных объектов по данным из текстовых файлов

В программе реализована возможность создания векторных объектов на основе баз

данных с координатами X и Y, либо на основе баз данных, содержащих описание

пространственных объектов в форматах WKT (well-known text) / WKB (well-known binary). В

первом случае создается только точечная карта, точки которой будут иметь координаты X и Y, а

во втором - возможно создание объектов любых типов. Базы данных должны быть в форматах

*.dbf или *.csv (разделитель данных – запятая или табуляция; разделитель целой и дробной

частей чисел - точка). Описание объектов в виде WKT / WKB должно находиться в таблице БД,
в отдельном столбце, каждый объект (простой или составной) на отдельной строке.

Непространственные данные, содержащиеся в других столбцах, также переносятся в новый

векторный файл.

При конвертации базы данных с описаниями векторных объектов в векторный слой

создается файл Virtual Datasource (*.vrt). Он представляет собой файл *.xml, описывающий

критерии преобразования.

Для конвертации надо выполнить команду

Вектор



Создать файл VRT

. В результате

появится диалог

Создание файла VRT

(Рис 80).

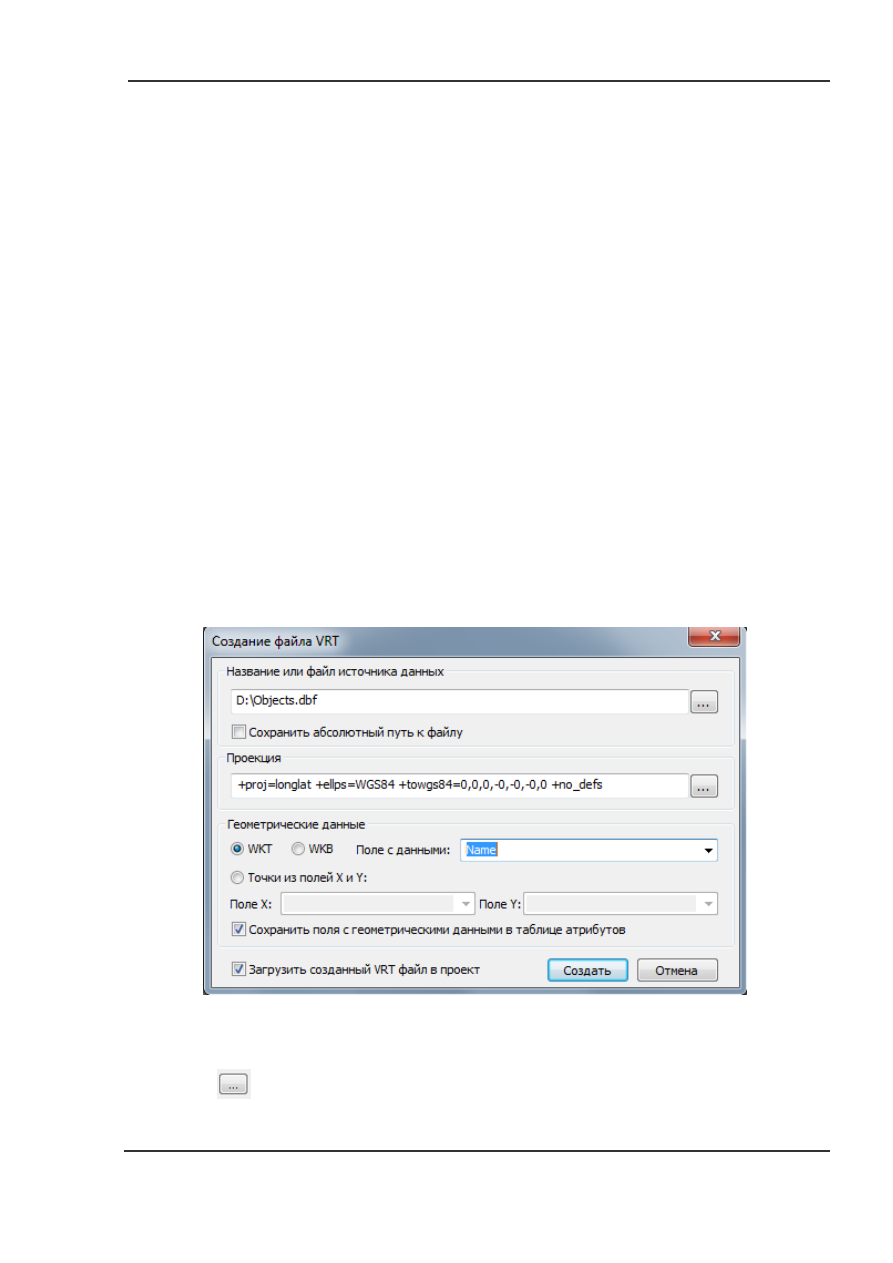

Рис 80.

Диалог

Создание файла VRT

Группа

Название или файл источника данных

– задает путь и имя обрабатываемого файла.

Кнопка

– вызывает стандартный диалог загрузки\сохранения файлов

Windows

позволяющий выбрать результирующую папку и имя входного файла.

Флаг

Сохранить абсолютный путь к файлу

– указывает, сохранять ли в создаваемом

*.vrt файле абсолютный путь к источнику данных (базе данных), либо относительный.

Группа

Проекция

– отображает выбранную проекцию для открываемых данных.

Кнопка

– вызывает диалоговое окно для определения проекции

Параметры

проекции

, описанное в разделе

«Установка и изменение проекции и

пространственного разрешения рабочего проекта»

Группа

Геометрические данные

– служит для указания, в каком формате представлены

данные в плоской таблице–источнике данных и где они записаны.

Переключатель

WKT

– указывает, что пространственные данные записаны в используемой

базе данных в текстовом формате WKT.

Переключатель

WKB

– указывает, что пространственные данные записаны в используемой

базе данных в двоичном формате WKB.

Выпадающий список

Поле с данными

– задает поле таблицы, в котором записана

WKT/WKB геометрия.

Переключатель

Точки из полей X и Y:

– указывает, что пространственные данные в

таблице представляют собой точечные объекты с координатами X и Y.

Поле X:

–

задает поле таблицы, в котором записаны X-координаты (долгота).

Поле Y:

– задает поле таблицы, в котором записаны Y-координаты (широта).

Флаг

Сохранить поля с геометрическими данными в таблице атрибутов –

указывает, сохранять ли поля с описанием пространственных данных из исходной
таблицы в результирующий векторный слой.

Флаг

Загрузить созданный VRT файл в проект

– указывает, загружать ли автоматически в

проект VRT файл после его создания.

Кнопка

Создать

– закрывает диалог и создает VRT-файл согласно настройкам в диалоге.

Кнопка

Отмена

– закрывает диалог без сохранения изменений.

Автоматическая векторизация

В программе существует несколько возможностей автоматической векторизации

растровых изображений. В векторном редакторе поддерживается векторизация площадных

объектов.

Площадные объекты можно получить двумя способами:



Векторизация происходит в пределах заданного диапазона. Данный способ подходит
для изображений с любым яркостным диапазоном.



Интерактивная векторизация инструментом

Волшебная палочка

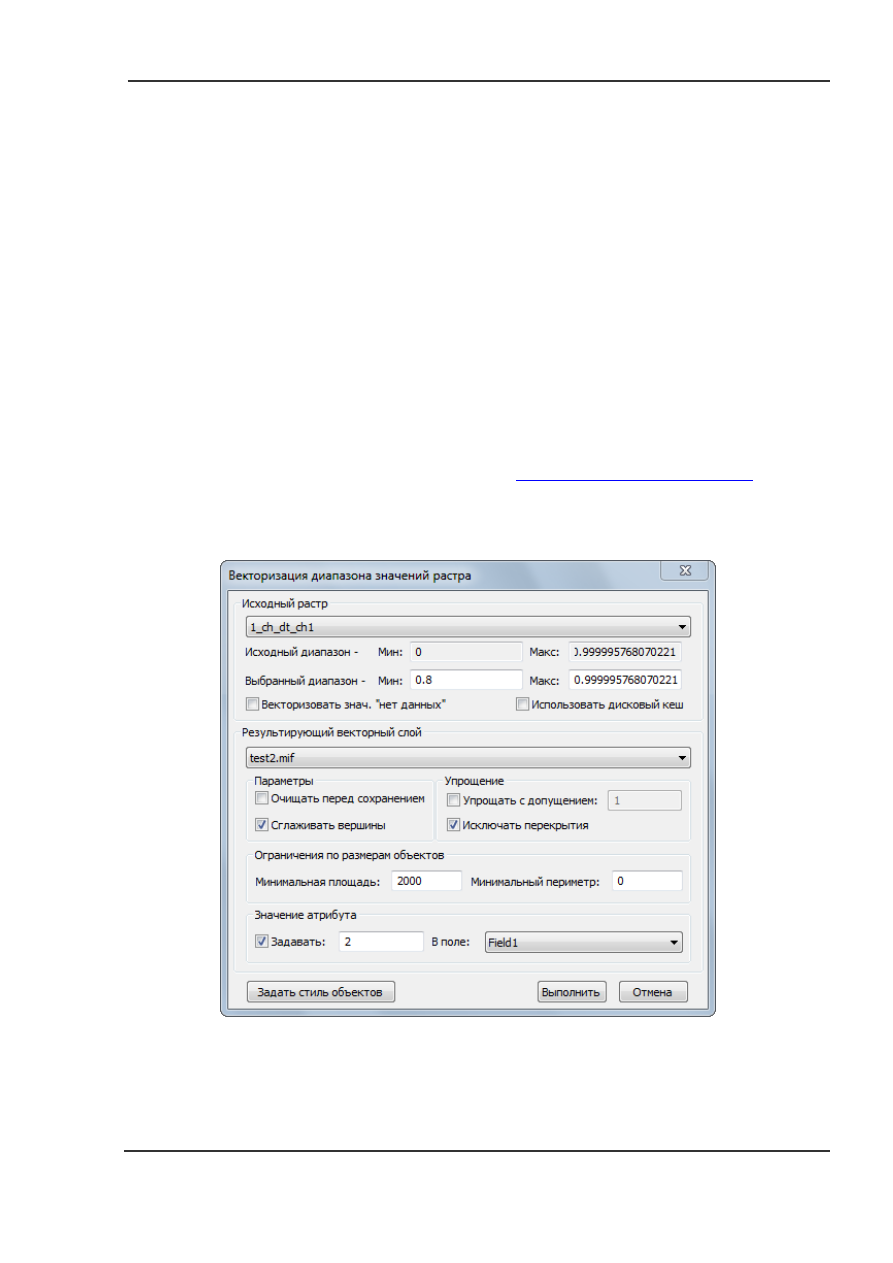

Векторизация в пределах заданного яркостного диапазона

Для получения векторного слоя с площадными объектами по заданному яркостному

диапазону необходимо создать новый векторный слой или загрузить существующий. О загрузке

и создании векторных слоев написано в разделе

«Работа с векторными слоями»

. Затем

необходимо выполнить команду

Вектор



Векторизация диапазона

главного меню. В

результате будет загружен диалог

Векторизация диапазона значений растра

(Рис 81).

Рис 81.

Диалог

Векторизация диапазона значений растра

Группа

Исходный растр –

здесь задаются используемый для работы растр и ряд его

параметров:

выпадающем списке –

задается векторизуемый растровый слой.

Поля

Исходный диапазон

– отображает статистические характеристики векторизуемого

растрового слоя:

В поле

Мин:

– отображается минимальное значение яркости.

В поле

Макс:

– максимальное значение яркости.

Поля

Выбранный диапазон

– определяет яркостной диапазон, который необходимо

векторизовать.

Поля ввода

, расположенные рядом, служат для численного

определения диапазона.

В поле

Мин:

– отображается минимальное значение яркости векторизуемого яркостного

диапазона.

В поле

Макс:

– максимальное значение яркости векторизуемого яркостного диапазона.

Флаг

Векторизовать знач. «нет данных»

– при включении позволяет не игнорировать

значения яркости, определенные в качестве значения «нет данных» для текущего

канала. Данная опция может быть полезна, например, при векторизации «черного

поля» геокодированных изображений.

Флаг

Использовать дисковый кэш

– при включении сообщает об отказе от

использования оперативной памяти компьютера при векторизации. Данная опция

может быть полезна в случае недостатка оперативной памяти или обработке
растрового изображения большого размера.

Использование данной опции может

существенно снизить скорость обработки.

Кроме того, для уменьшения расхода

оперативной памяти можно виртуально обрезать обрабатываемое изображение

инструментом

Сегменты растров

Группа

Результирующий векторный слой –

определяет параметры векторизации и

генерализации объектов.

Подгруппа

Параметры

– определяет параметры работы с векторными объектами:

Флаг

Очищать перед сохранением

– при включении позволяет предварительно

очистить векторный слой от всех находящихся в нем объектов.

Флаг

Сглаживать вершины

– при включении позволяет использовать альтернативный

вариант векторизации, позволяющий сократить количество вершин у выходных

полигональных объектов.

Подгруппа

Упрощение

– отвечает за генерализацию и топологию выходного векторного

слоя:

Флаг

Упрощать с допущением

– при включении сообщает о необходимости

выполнить генерализацию.

Поле ввода справа – задает значение минимального расстояния между смежными

узлами векторного объекта. Значения задаются в единицах измерения текущей

картографической проекции.

Флаг

Исключать перекрытия

– при включении позволяет избежать пересечения

полигональных объектов.

ScanEx Image Processor v.5.0. Руководство - часть 9
