Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой)

Взам.

Подл.

50200.00007

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

025 Блок питания БП-192

20200.00015 ИОТ330

Б02

18590

20 1

О03

1. Произвести продувку и внешний осмотр блока питания БП-192 при опущенном токоприемнике. Убедиться в целостности

плавких вставок предохранителя FU1 и FU2, отсутствии повреждений, проверить затяжку контактных соединений и

О04

плавких вставок предохранителя FU1 и FU2, отсутствии повреждений, проверить затяжку контактных соединений и

целостность пломб на крышке регулируемого резистора

О05

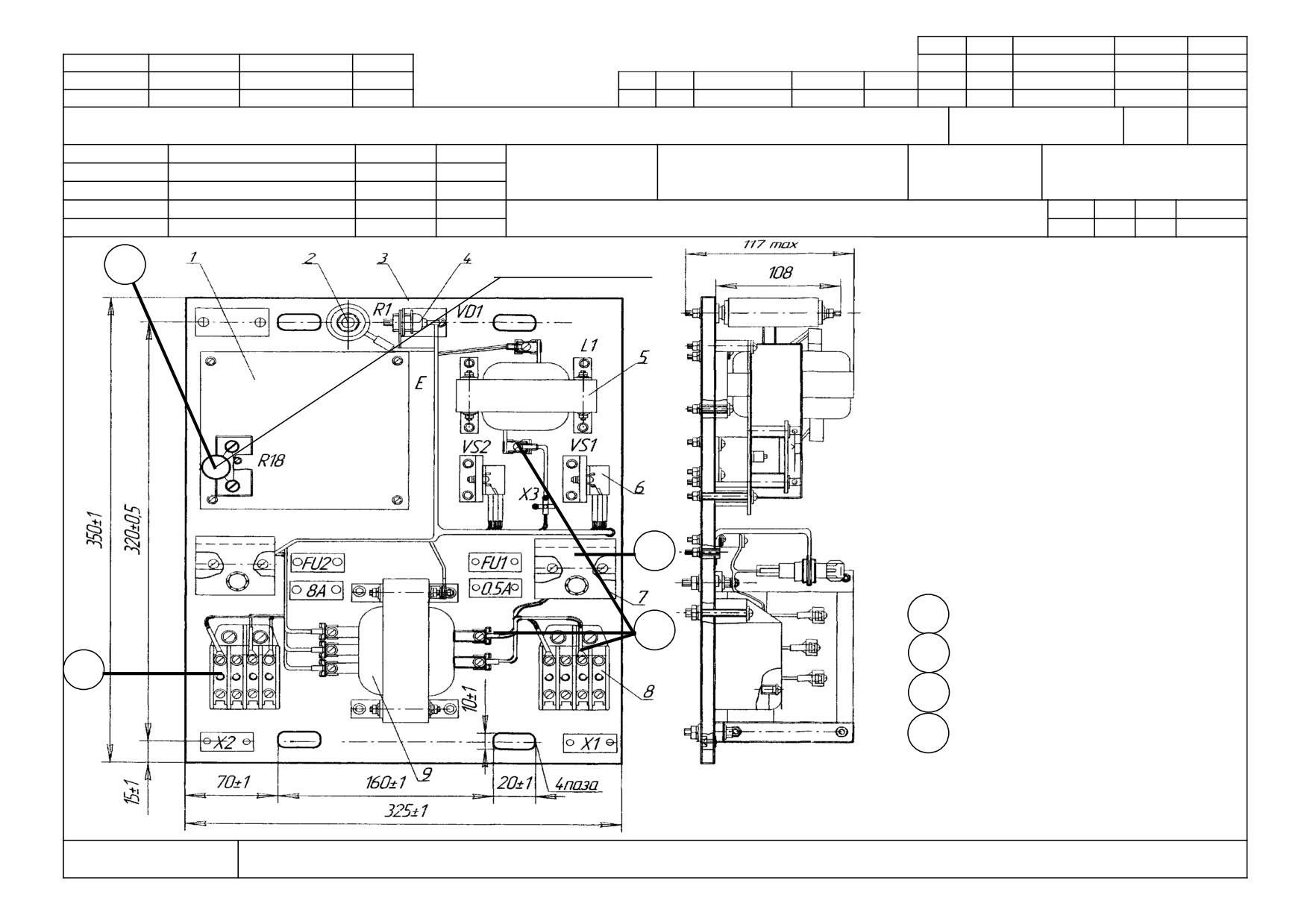

ность пломб на крышке регулируемого резистора (рис. 1)

О06

Продувку блока производить сухим сжатым воздухом давлением 0,2 МПа (2 кгс/см²). Заменить перегоревшие предохранители.

Произвести затяжку ослабленных контактных соединений

О07

Произвести затяжку ослабленных контактных соединений.

Т08

Набор ключей ГОСТ 2839-80; пневмосеть; резиновый воздушный шланг со специальным наконечником.

О09

2. При отклонении выходного напряжения от заданного значения, неисправный элемент заменить, произвести регулировку

выходного напряжения

О10

выходного напряжения.

О11

В обесточенном состоянии снять планку, закрывающую доступ к регулировочному резистору R18. Установить движок

О12

ровочного резистора R18 в среднее положение. Параллельно цепи нагрузки БП-192 при подключенном холодильнике «Вояж

О13

ХТП-1802» к розетке Х26 электровоза и выводам 4-3 колодки клеммной Х2 блока питания подключить вольтметр. Подать

ХТП- 1802» к розетке Х26 электровоза и выводам 4-3 колодки клеммной Х2 блока питания подключить вольтметр.

О14

Подать питающее напряжение на вход блока питания и, контролирую по вольтметру выходное напряжение, убедиться,

О15

что его значение будет в пределах от 10,8 до 13,5 В. Если выходное напряжение будет за пределами рабочего диапазона,

О16

изменять положение движка регулируемого резистора R18 до достижения выходного напряжения 12 

0,5 В.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00008

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

030 Выпрямительная установка

20200.00015 ИОТ330

А02

возбуждения ВУВ-24

Б03

18590

20 1

121,5

О04

1. Очистить блок сжатым воздухом, провести внешний осмотр выпрямительной установки возбуждения ВУВ-24 при опущенном

О05

токоприемнике, проверить состояние монтажа. Проверить состояние и исправность предохранителей F1-F6 и фиксацию

ков переменных резисторов R1 и R2. При поднятом токоприемнике проверить работоспособность устройства ВУВ-24,В-24,

О06

контролируя при этом ток возбуждения по амперметру, установленному на пульте машиниста

ОО7

лируя при этом ток возбуждения по амперметру, установленному на пульте машиниста.

О08

Продувку производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²).Заменить сгоревшие предохранители,

зафиксировать движки переменных резисторов. Ослабленные крепежные детали закрепить.

О09

зафиксировать движки переменных резисторов. Ослабленные крепежные детали закрепить Поврежденные провода заменить.

Пайку проводить паяльником мощностью до 60 Вт. Время пайки не более 3 с.

О10

Пайку проводить паяльником мощностью до 60 Вт. Время пайки не более 3 с.

Т11

Набор ключей ГОСТ 2839-80; паяльник электрический 42 В ГОСТ 7219-83; пневмосеть; резиновый воздушный шланг

Т12

со специальным наконечником.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00009

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

035 Блок диодов БД-163

20200.00015 ИОТ330

Б02

18590

20 1

О03

1. При опущенном токоприемнике очистить блок сжатым воздухом, произвести внешний осмотр блока, проверить затяжку

контактных соединений

О04

контактных соединений.

О05

Продувку производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²). Произвести затяжку ослабленных

контактных соединений. Шунты со следами перегрева, выплавления припоя, обрывом жил более 20% - заменить

О06

тактных соединений. Шунты со следами перегрева, выплавления припоя, обрывом жил более 20% - заменить.

Т07

Набор ключей ГОСТ 2839-80; паяльник электрический 42 В ГОСТ 7219-83; пневмосеть; резиновый воздушный шланг

Т08

со специальным наконечником.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00010

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

040 Выпрямительно-инверторный

20200.00015 ИОТ330

А02

преобразователь

Б03

18590

20 1

154,5

О04

1.Произвести внешний осмотр силовых блоков выпрямительно-инверторных преобразователей. Убедиться визуально в

целостности шинного монтажа, отсутствии повреждений проводов системы формирования импульсов и монтажа на планках

О05

ности шинного монтажа, отсутствии повреждений проводов системы формирования импульсов и монтажа на планках

управления силовыми тиристорами, целостности сопротивлений связи, а также силовых проводов на шпильках панелей

О06

ления силовыми тиристорами, целостности сопротивлений связи, а также силовых проводов на шпильках панелей резисторов.

Произвести осмотр внешних соединений ВИП на клеммных рейках блока питания, силового блока, разъема подключения

О07

блока диагностики.

О08

блока диагностики. Произвести внешний осмотр блоков управления плеч ВИП и плат формирования импульсов.

О09

Сгоревшие проводники и неисправные платы заменить. Поврежденный монтаж восстановить. Состояние ВИП проверяется по

информации блока диагностики при поднятом токоприемнике. При подаче силового напряжения на ВИП проверяется

О10

информации блока диагностики при поднятом токоприемнике. При подаче силового напряжения на ВИП проверяется

исправное состояние плеч, а при нажатии кнопки «Контроль» на блок диагностики - работоспособность системы

О11

ное состояние плеч, а при нажатии кнопки «Контроль» на блок диагностики - работоспособность системы формирования

импульсов и блока питания.

О12

пульсов и блока питания. При обнаружении повреждений, плату формирования импульсов заменить.

Т13

Отвертка ГОСТ 17199-88; набор ключей ГОСТ 2839-80; паяльник электрический 42 В ГОСТ 7219-83; переносная лампа.

О14

2. Датчик-трансформатор напряжения LV100/SP51 очистить от пыли, проверить состояние крепления - при необходимости

О15

закрепить.

Т16

Набор ключей ГОСТ 2839-80.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

045 Преобразователь частоты и

720200.00015 ИОТ330

А02

числа фаз ПЧФ-177

Б03

18590

20 1

О04

1. При опущенном токоприемнике очистить блок сжатым воздухом, произвести внешний осмотр, проверить состояние

монтажа, исправность заземления. Проверить состояние и исправность предохранителя F1, проверить состояние токового

О05

жа, исправность заземления. Проверить состояние и исправность предохранителя F1, проверить состояние токового теплового

реле КК и пломбировку кассетных блоков шкафа управления.

реле КК и пломбировку кассетных блоков шкафа управления. При поднятом токоприемнике проверить работоспособность блока.

О06

Убедиться в устойчивой работе мотор-вентиляторов на пониженной частоте вращения. Контроль осуществлять на слух и по

О07

светодиодам в кассетном блоке (светодиоды должны мерцать одинаково)

О08

светодиодам в кассетном блоке (светодиоды должны мерцать одинаково) (рис. 12).

О09

Продувку блока производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²). Перегоревшие предохранители

заменить. При нарушении пломбировки, кассетные блоки проверить на соответствие техническим характеристикам по

О10

программе и методике испытаний. Неисправные кассеты заменить.

О11

грамме и методике испытаний. Неисправные кассеты заменить. При проведении проверки работоспособности блока, включить главный

выключатель QF1, тумблеры S13, S55 ПЧФ, выключатели МСУД, тумблер «вспомогательные машины» и «компрессор» в блоке

О12

выключатель QF1, тумблеры S13, S55 ПЧФ, выключатели МСУД, тумблер «вспомогательные машины» и «компрессор» в

блоке выключателей S20, выключатели SF43, SF44 САУТ, КЛУБ. Установить тумблер S33 (S34, S35, S36) в положение

О13

ке выключателей S20, выключатели SF43, SF44 САУТ, КЛУБ. Установить тумблер S33 (S34, S35, S36) в положение «МПК1»,

О14

тумблер S3 в положение «ручное регулирование». Включить поочередно выключатели «вентилятор 1», «вентилятор 2» в блоке

О15

выключателей S20. При этом должен произойти пуск электродвигателей вентиляторов М11-М12 и маслонасоса М15 тягового

О16

трансформатора на низкую частоту вращения. При каждом пуске вентиляторов приборы, установленные на ПЧФ, должны по-

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О01

казывать 100В, а в установившемся режиме летом - в пределах от 72 до 78В, зимой - в зависимости от температуры окружаю-

О02

щей среды, напряжение может быть увеличено до 90В. Специальным отрезком провода замкнуть между собой контрольные

О03

точки БП Х3:4 и БУК Х3:5 (имитация тока тяговых двигателей больше уставки). Через 80с должно произойти поочередное от-

О04

ключение мотор-вентиляторов и включение их в сеть 50Гц. Интервал переключений должен составлять 2,5с. При этом на ли-

О05

цевой панели кассетного блока А7 должны гаснуть и зажигаться соответствующие светодиоды. После этого, на лицевой панели

О06

кассетного блока А5 должны погаснуть все светодиоды и погаснуть нижний светодиод в кассетном блоке А7. Снять перемыч-

О07

ку. Через 80с должно произойти одновременное отключение машин, и через 10с должно включиться их электропитание током

О08

16²/₃ Гц. Убедиться в работе реле KV46.

О09

Заменить поврежденные провода. Пайку производить паяльником мощностью не более 60 Вт. Время пайки не более 3 с.

Т10

Отвертка ГОСТ 17199-88, набор ключей ГОСТ 2839-80, секундометр СОПпр-2а-3-100, паяльник электрический 42 В ГОСТ

7219-83

Т11

ГОСТ 7219-83; пневмосеть, резиновый воздушный шланг со специальным наконечником, переносная лампа.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00012

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

050 Микропроцессорная система

ИОТ330

А02

управления и диагностики

А03

оборудования МСУД-Н

Б04

18590

20 1

120

О05

1. Произвести очистку сжатым воздухом и внешний осмотр блоков. Убедиться визуально в отсутствии повреждений.

Проверить блоки переносным диагностическим устройством

О06

Проверить надежность крепления и покрепить все лицевые разъемы ячеек.

О07

Продувку блока производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²). Выявленные негодные ячейки

заменить

О08

заменить.

Т09

Отвертка ГОСТ 17199-88; набор ключей ГОСТ 2839-80; пневмосеть, резиновый воздушный шланг со специальным

наконечником, переносная лампа,

Т10

ком, переносная лампа.

О11

2. Произвести проверку вывода диагностической информации на экран блока индикации. После включения питания МСУД-Н

О12

на экране БИ должен появиться основной кадр контроля, отображающий информацию о: состоянии схемы электровоза («Тяга»

О13

или «Рекуперация», «Вперед» или «Назад», «Собрана» или «Разобрана»); заданном (кроме режима ручного регулирования) и

О14

фактическом (максимальном) значениях токов якорей тяговых двигателей (проверка осуществляется при заторможенном

О15

электровозе); заданном и фактическом значениях скорости движения электровоза (при неподвижном электровозе высвечивается

О16

ся V_факт., равное нулю); значении тока возбуждения ТЭД; фактическом значении силы тяги или торможения (проверка

осуществляется

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О01

вляется при заторможенном электровозе); зонах ВИП (только в режиме «Ручное», проверка осуществляется при заторможенном

О02

электровозе); заданном режиме управления («Автоведение», «Советчик», «Ручное», «Маневровый»); позициях ослабления

О03

возбуждения в режиме тяги. В кадре должна отображаться оперативная информация о состоянии оборудования и систем: «ТЦ»

О04

- давление в тормозных цилиндрах более 0,03 МПа (0,3 кгс/см²); «ДБ» - боксование или юз (проверяется при проверке защиты

О05

от боксования и юза; «МК» - отключен электродвигатель компрессора М14; «ДМ» - нет давления масла в компрессоре; «НЧ» -

О06

низкая частота вращения электродвигателей вентиляторов М11, М12 и маслонасоса М15 тягового трансформатора (проверяется

О07

ся при проверке преобразователя U5); «ОБ» - отказ оборудования; «КЗ» - срабатывание защиты (проверяется путем включения

О08

реле заземления KV1, реле контроля «земли» KV4, KV5, реле напряжения KV01, KV02 панели А6, реле KV01 панелей защиты

О09

от кругового огня А27 блоков силовых аппаратов А11, А12, аварийного отключения ГВ); «ТД»- разобрана схема ТЭД (прове-

О10

рется путем отключения главного и быстродействующего выключателей); «СМЕ» - отсутствие связи с блоками управления

О11

МСУД-Н ведомых секций; «СИ» - снятие импульсов (проверяется путем отключения ГВ и ВБ).

О12

3. Произвести проверку отображения информации при задаче команд с клавиатуры.

О13

При нажатии клавиши «О» Выбор кадра, на экране отображаются следующие параметры режима автоведения: название

О14

перегона (если маршрут движения не задан, то на экране отображается надпись «нет исходных данных»); показания светофора;

О15

количество вагонов; номер поезда; время отправления; время прибытия; расстояние до светофора; расстояние до ограничения;

О16

текущая координата; координата ближайшего ограничения скорости; текущее значение скорости; следующее ограничение.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О01

При нажатии клавиши «4» Ток/Скорость на экране отображается кадр «Диагностика оборудования», содержащий значения

О02

максимального тока якоря в каждом двигателе (проверка осуществляется при заторможенном электровозе), а также значения

О03

фактической скорости движения и скорости каждой колесной пары (при неподвижном электровозе должны высвечиваться

О04

значения, равные нулю).

О05

При нажатии клавиши «5» Управ./Оборуд. на экране отображается информация о выдаче аппаратурой МСУД-Н сигналов

О06

управления оборудованием электровоза: «КЛУБ-тяга» - информация в КЛУБ о наличии токов в ТЭД в режиме тяги; «САУТ-

О07

рекуперация» - информация в САУТ-ЦМ о наличии токов в ТЭД в режиме рекуперации; «Управление ПЧФ» - команда в

О08

преобразователь U5 на переключение электродвигателей вентиляторов и маслонасоса тягового трансформатора с нормальной

О09

частоты вращения на низкую и наоборот; «Песочницы» - включение электропневматических клапанов песочниц У11, У13 или

О10

У12, У14 (проверяется при проверке защиты от боксования и юза); «Лампа ДБ» - включение индикаторов ДБ (проверяется при

О11

проверке защиты от боксования и юза); «Снятие тяги» - отключение промежуточного реле KV14 отключения тяги;

«Рекуперация

О12

ция» - включение реле и контакторов схемы рекуперации; «Вентилятор 3» - включение электродвигателя вентилятора М13;

О13

«К1» - включение пневматического контактора К1; «KV21-KV23» - включение промежуточных реле KV21-KV23; «Ослаб.

О14

поля 1» - включение пневматических контакторов К11, К12; «Ослаб. поля 2» - включение пневматических контакторов К21,

О15

К22; «Ослаб. поля 3» - включение пневматических контакторов К31, К32; «Переход на МПК2» - переход на МПК2 по команде

О16

от МСУД; «Срабатывание Б» - информация в ЦМК о срабатывании БВ; «Сбор информации в МПК» - запрос ЦМК в МПК на

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О01

сбор диагностических данных; «Напряжение в КС» - информация в ЦМК о напряжении в контактной сети.

О02

При нажатии клавиши «6» Контр./Оборуд. на экране отображается информация о состоянии оборудования: «Отключен ТД1» -

О03

отключен быстродействующий выключатель тягового двигателя М1; «Отключен ТД2» - отключен быстродействующий

О04

выключатель тягового двигателя М2; «Отключен ТД3» - отключен быстродействующий выключатель тягового двигателя М3;

О05

«Отключен ТД4» - отключен быстродействующий выключатель тягового двигателя М4; «САУТ-снятие тяги» - подана команда

О06

да от САУТ-ЦМ на снятие тяги; «Выкл. Маслонасос» - отключен электродвигатель маслонасоса М15 тягового трансформатора

О07

ра; «ВЧ маслонасоса» - электродвигатель маслонасоса включен на нормальную частоту вращения; «НЧ маслонасоса» -

О08

электродвигатель маслонасоса включен на низкую частоту вращения; «Пожар» - срабатывание реле в блоке А90 системы

О09

пожаротушения; «Отключен ГВ» - отключен главный выключатель QF1; «РКЗ» - срабатывание реле KV4 контроля на корпус

О10

цепей обмотки собственных нужд тягового трансформатора; «Разряд АБ» - отключен шкаф питания А25; «Песок авт.» -

О11

включен тумблер S30 Песок Автоматически; «Вкл. KV21, KV22» - главная рукоятка контроллера машиниста SM1 находится в

О12

положении «0» или П; «Вкл. KV15» - включено реле KV15; «РУ в …» - указывается положение главной рукоятки контроллера

О13

машиниста в данный момент; «Давление в ТЦ» - давление воздуха в тормозных цилиндрах более 0,03 МПа (0,3 кгс/см²);

О14

«Давление в ТЦ1» - давление воздуха в тормозных цилиндрах первой тележки более 0,03 МПа (0,3 кгс/см²).

О15

При повторном нажатии клавиши «6» Контр./Оборуд. на экране отображается: «Давление в ТЦ2» - давление воздуха в

О16

тормозных цилиндрах второй тележки более 0,03 МПа (0,3 кгс/см²); «Отключено РН» - отключено реле напряжения цепи

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00011

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О01

вспомогательных машин; «Разбор рекуперации» - аварийный разбор схемы рекуперации; «Откл. вент-р В1» - отключен

О02

электродвигатель вентилятора М11; «Откл. вент-р В2» - отключен электродвигатель вентилятора М12; «Откл. вент-р В3» -

О03

отключен электродвигатель вентилятора М13; «ВИП» - отключены контакторы КМ41, КМ42 подачи питания к блокам питания

О04

ВИП; «ТР-Р» - отключен электродвигатель маслонасоса М15; «РЗ» - срабатывание реле KV1 контроля замыкания на корпус

О05

цепей питания якорей или обмоток возбуждения ТЭД; «Нет давл. в ГВ» - нет давления в главном выключателе; «НЧ вентиля-

О06

торов» - электродвигатели вентиляторов М11, М12 вращаются с низкой частотой (проверяется при проверке преобразователя

О07

U5); «ДМ» - нет давления масла в компрессоре; «Откл. МК» - отключен электродвигатель компрессора М14; «S2 в …» - ука-

О08

зывается положение бокового контроллера S2; «КА8» - короткое замыкание в цепи ОВ тягового трансформатора; «КА7» - пере-

О09

грузка ВУВ; «КА9» - перегрузка ОСН тягового трансформатора; «Отказ секции 2» - разобрана силовая схема секции 2; «Отказ

О10

секции 3» - разобрана силовая схема секции 3; «Отказ секции 4» - разобрана силовая схема секции 4; «А6» - срабатывание

О11

защиты от перегрузки блока R10; «Перегрев ББР» - срабатывание токовой защиты от перегрузки блока R10; «Круговой огонь 1»

О12

- срабатывание защиты от кругового огня ТЭД М1, М2 (проверяется путем включения реле KV01 панели А27 блока силовых

О13

аппаратов А11); «Круговой огонь 2» - срабатывание защиты от кругового огня ТЭД М3, М4 (проверяется путем включения

О14

реле KV01 панели А27 блока силовых аппаратов А12). При нажатии клавиши «7» на экране отображается зона

преобразователей

О15

лей U1, U2, значения фазы управляющих импульсов, угла опережения, угла коммутации, углов регулирования тиристоров

О16

преобразователей, угла регулирования тиристоров ВУВ, напряжения сети (при проверке блока управления А55 МСУД-Н).

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00013

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

055 Блок питания подсветки

720200.00015 ИОТ330

А02

приборов БПП-254.

Б03

18590

20 1

О04

1. При опущенном токоприемнике очистить блок сжатым воздухом, произвести внешний осмотр, проверить цепи соединения

блока с пультом, затяжку крепежа в местах соединения проводов, пайку проводов, исправность заземления

О05

блока с пультом, затяжку крепежа в местах соединения проводов, пайку проводов, исправность заземления.

О06

Продувку блока производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²). Произвести затяжку

ослабленных соединений. Провода, у которых более 10% от общего числа проволок в жиле оборваны, заменить. Пайку

О07

ных соединений. Провода, у которых более 10% от общего числа проволок в жиле оборваны, заменить. Пайку производить

паяльником мощьностью не более 60 Вт, время пайки не более 3 с.

О08

яльником мощностью не более 60 Вт, время пайки не более 3 с. После проведения ТР-1 убедиться в работоспособности блока,

для чего на пульте машиниста включить автоматический выключатель S34 «подсветка, штора, зеркала» и включить тумблер S79

О09

для чего на пульте машиниста включить автоматический выключатель S34 «подсветка, штора, зеркала» и включить тумблер

S79 «освещение приборов» и вращая подвижную часть резистора R36 из одного крайнего положения в другое, проверить, что

О10

изменяется освещенность приборов на пульте

О11

изменяется освещенность приборов на пульте.

Т12

Отвертка ГОСТ 17199-88; набор ключей ГОСТ 2839-80; паяльник электрический 42 В ГОСТ 7219-83;

Т13

пневмосеть; резиновый воздушный шланг со специальным наконечником, переносная лампа.

КТТП /У

ГОСТ 3.1121- 84 форма 1а

Дубл.

Взам.

Подл.

50200.00014

Цех

Уч.

РМ

Опер

Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ

Проф.

УТ

КР

ЕН

Тшт

К/М

Наименование детали, сбор. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А01

ТР-1

060 Преобразователь питания

720200.00015 ИОТ330

А02

стеклоочистителя ППС-257

Б03

18590

20 1

10,5

О04

1. Произвести внешний очистку сжатым воздухом и осмотр панели при опущенном токоприемнике, проверить состояние

изоляции проводов, надежность крепления контактных соединений.

О05

ляции проводов, надежность крепления контактных соединений. При поднятом токоприемнике проверить работоспособность

преобразователя

О06

преобразователя.

О07

Продувку блока производить сухим сжатым воздухом давлением не более 0,3 МПа (3 кгс/см²). Произвести затяжку

ослабленных соединений.

О08

ных соединений. Поврежденные провода заменить пайку производить паяльником мощностью не более 60 Вт, время пайки не

более 3 с.

О09

более 3 с. При проверке работоспособности преобразователя, включить на пульте машиниста автоматические выключатели

SF36 и SF34, убедиться в работе стеклоочистителя и омывателя, зеркал и шторы лобового стекла.

О10

SF36 и SF34, убедиться в работе стеклоочистителя и омывателя, зеркал и шторы лобового стекла. Подключить вольтметр к

О11

водам 4, 8 колодки клеммной Х1. Измеренная величина напряжения должна быть в пределах 21,5-26,5 В. При несоответствии

величины измеренного напряжения нормативной, преобразователь заменить

О12

величины измеренного напряжения нормативной, преобразователь заменить.

Т13

Отвертка ГОСТ 17199-88; набор ключей ГОСТ 2839-80; паяльник электрический 42 В ГОСТ 7219-83;

Т14

пневмосеть; резиновый воздушный шланг со специальным наконечником; переносная лампа.

КТТП /У

ГОСТ 3.1105- 84 форма 7

Дубл.

Взам.

Подл.

Текущий ремонт ТР-1

01200.00000

Разработал

Проверил

ВНИИЖТ

20200.00015

Нормир.

Утвердил

Цех

УЧ

РМ

Опер.

Блок питания БП-192

Н. Контроль

Регулировочный резистор

1 - плата с элементами;

2 - резистор;

3 - изоляционная панель;

4 - диод;

5 - дроссель;

6 - опторезисторы;

7 - предохранители;

8 - клеммные колодки;

9 - трансформатор

Дефекты:

- перегорание предохранителей;

- ослабление крепления

контактных соединений;

- нарушение пломб на крышке

регулируемого резистора;

- отклонение выходного

напряжения от заданного

значения

Рис. 1

КЭ

Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой) - часть 26
