Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой) - часть 27
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
3
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

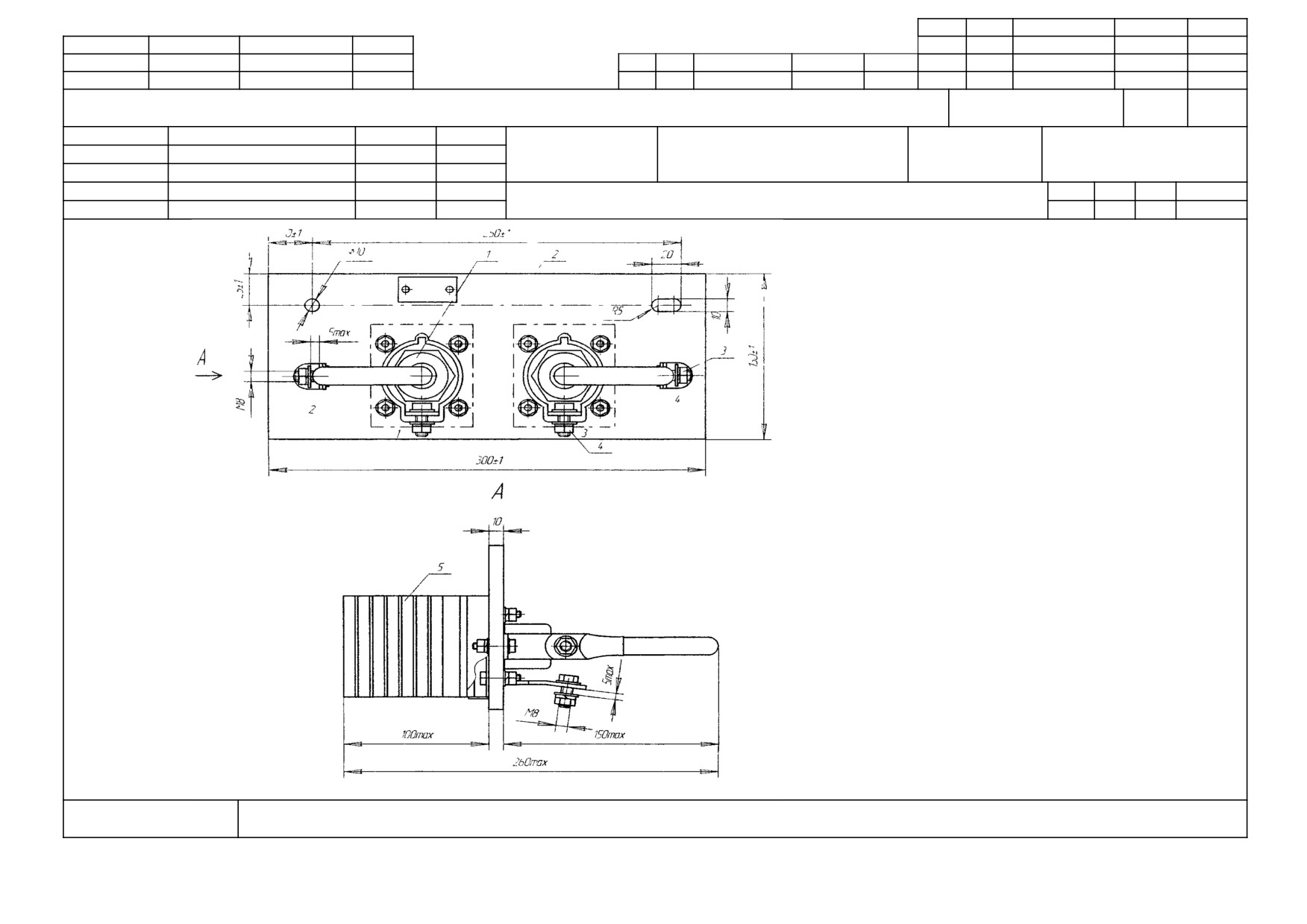

Панель диодов ПД-295
Н. Контроль
1 - диод;
2 - изоляционная панель;
3, 4 - разборные соединения;
5 - охладители
Рис. 3
КЭ
31
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
4
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

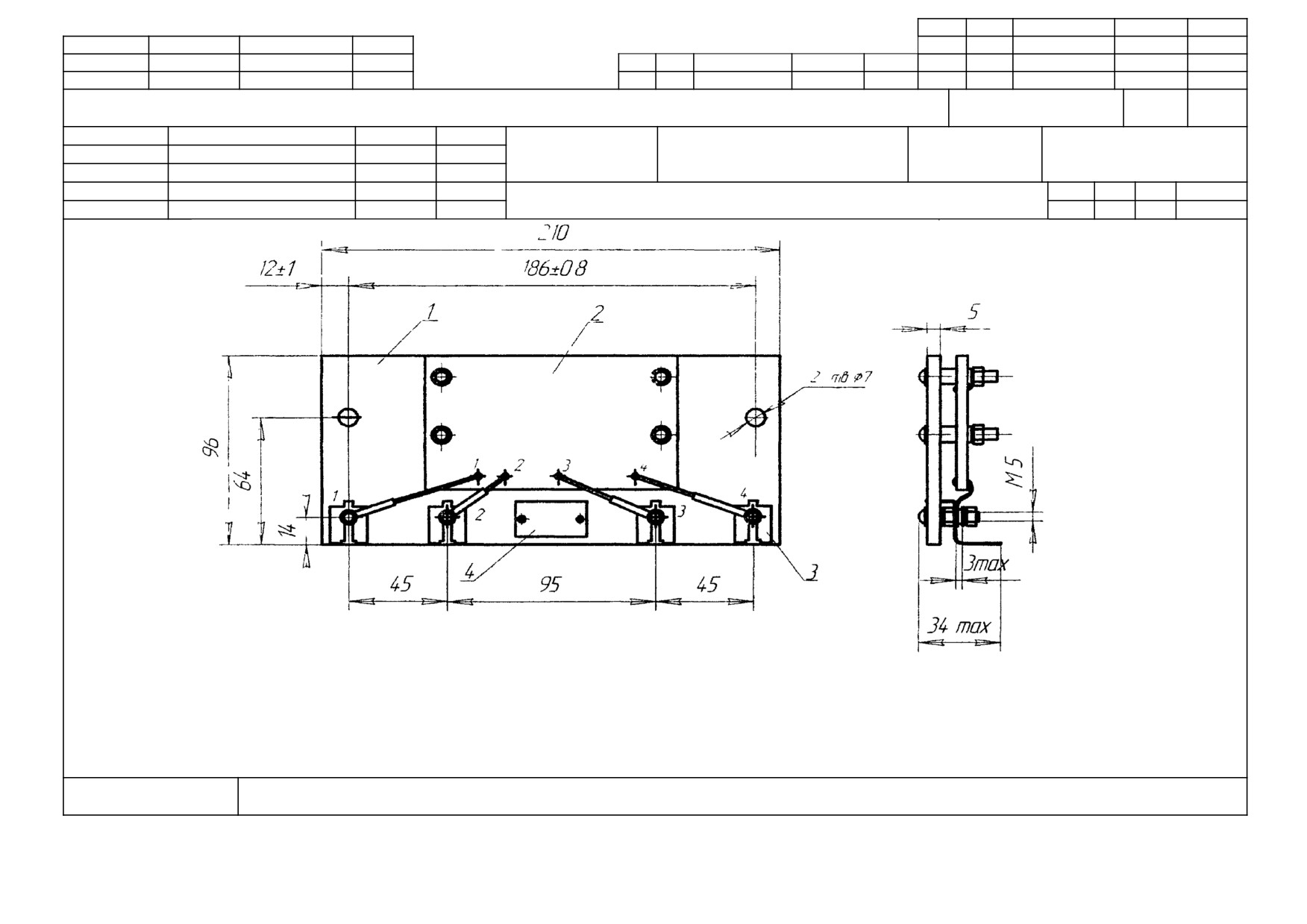

Блок диодов БД-007
Н. Контроль
1 - панель; 2 - плата с элементами; 3 - выводы для внешних подключений
Рис. 4
КЭ
32
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
5
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

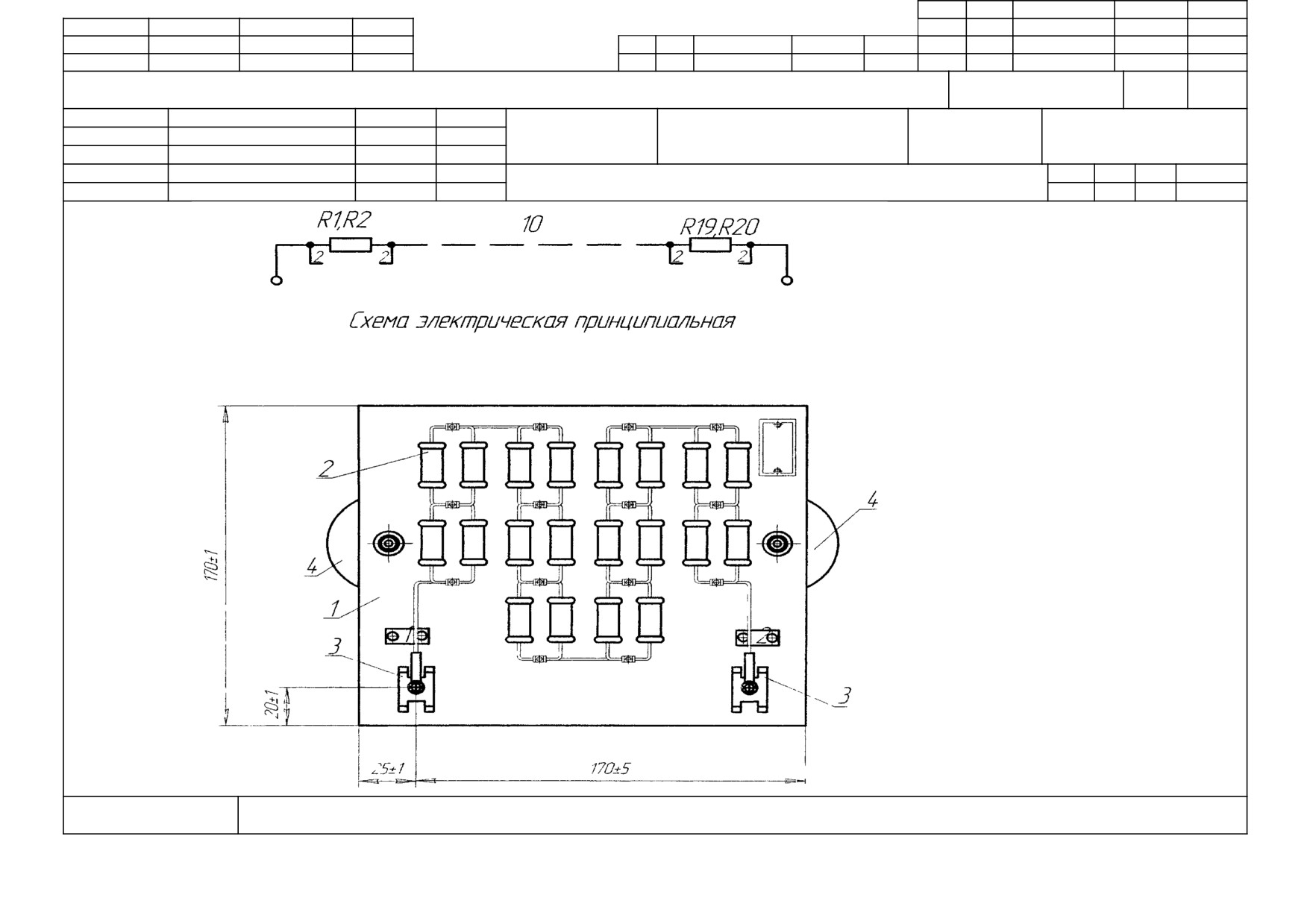

Панель резисторов ПР-396
Н. Контроль
1 - панель;
2 - резисторы;
3 - выводы для внешних
подключений;
4 - изоляторы
Рис. 5
КЭ
33
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
6
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

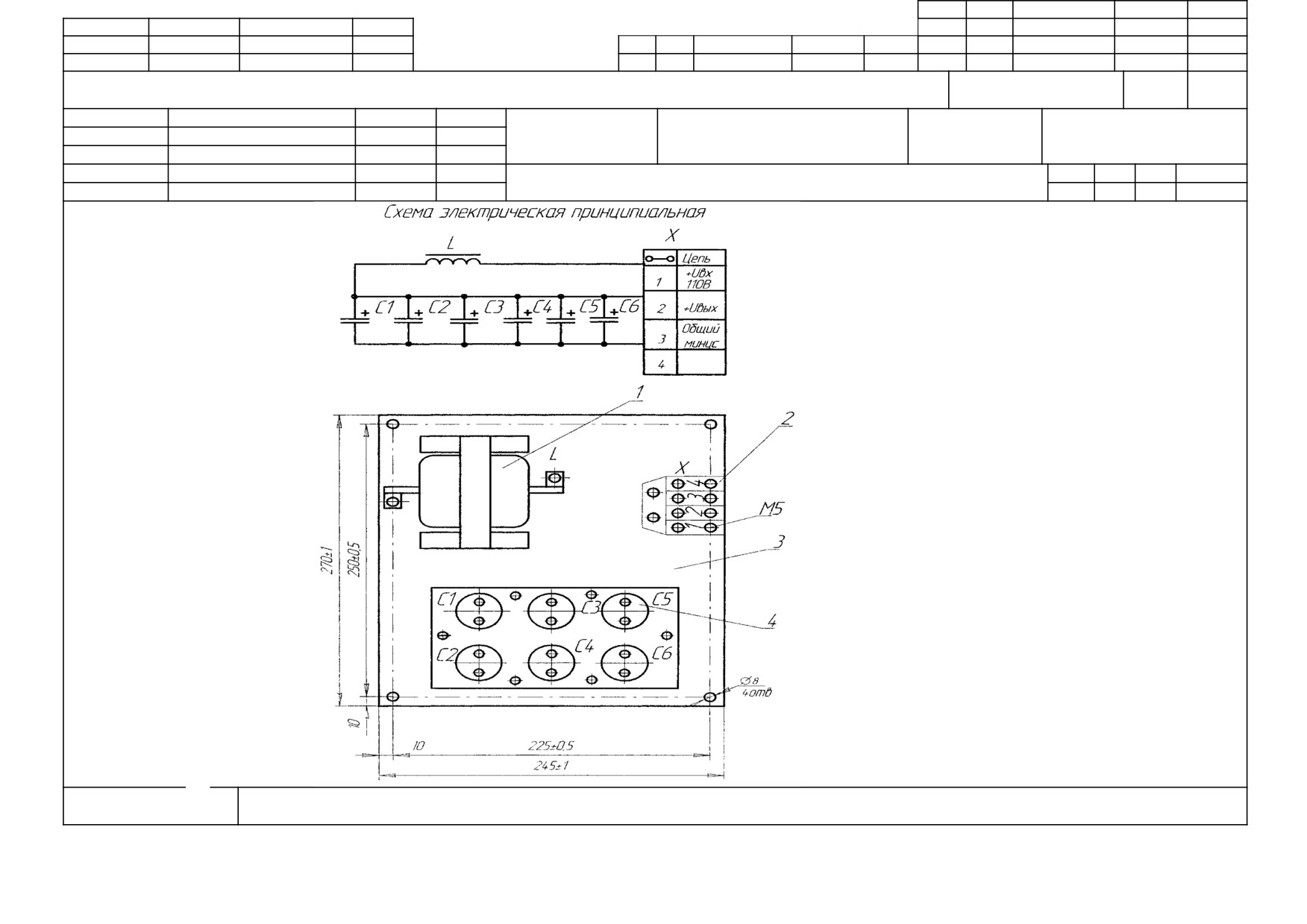

Панель фильтра ПФ-585
Н. Контроль
1 - дроссель;
2 - клеммная колодка;
3 - гетинаксовая панель;
4 - крышка
Рис. 6
КЭ
34
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
7
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

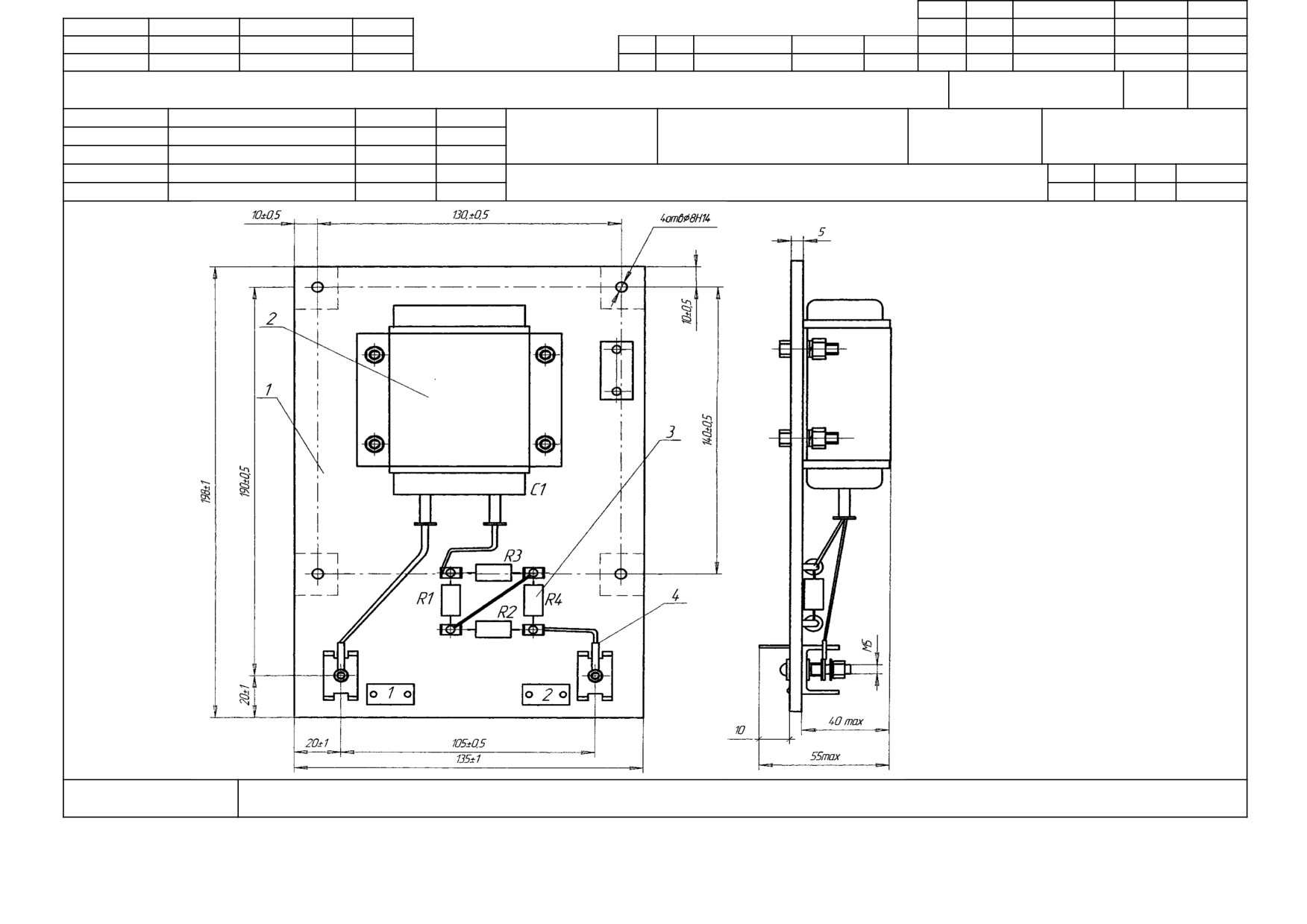

Шунтирующее устройство ШУ-001А
Н. Контроль
1 - гетинаксовая панель;
2 - конденсатор;
3 - резисторы;
4 - монтажный провод
Рис. 7
КЭ
35
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
8
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.
Панель тиристоров ПТ-098
Н. Контроль
1 - гетинаксовая панель;
2 - силовые тиристоры;
3 - печатная плата;
4 - контактные скобы
Рис. 8
КЭ
36
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
9
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

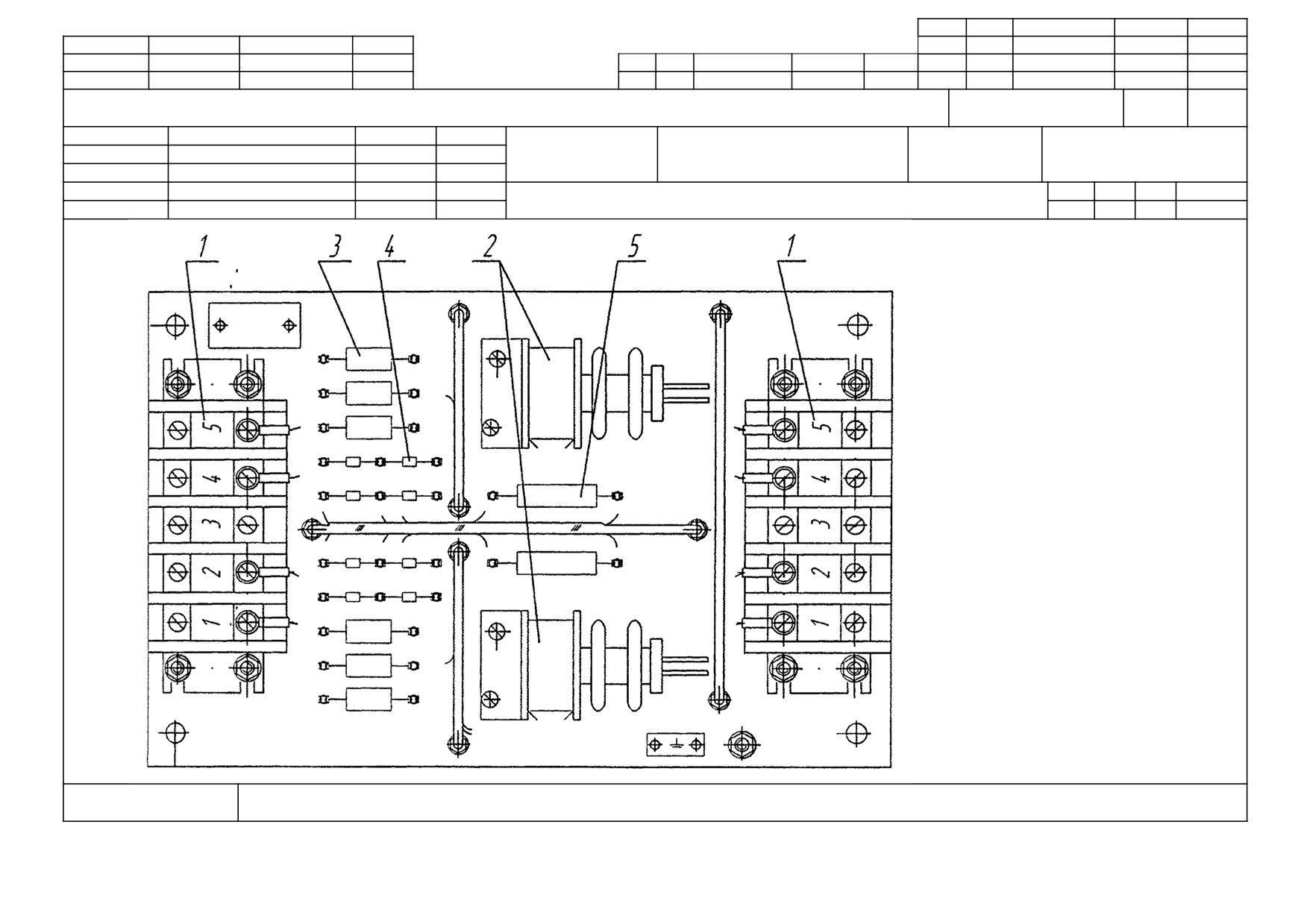

Панель гальванической развязки ПГР-888
Н. Контроль
1 - контактные зажимы;
2 - реле;
3 - резисторы;
4 - диоды;
5 - конденсаторы
Рис. 9
КЭ
37
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
10
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

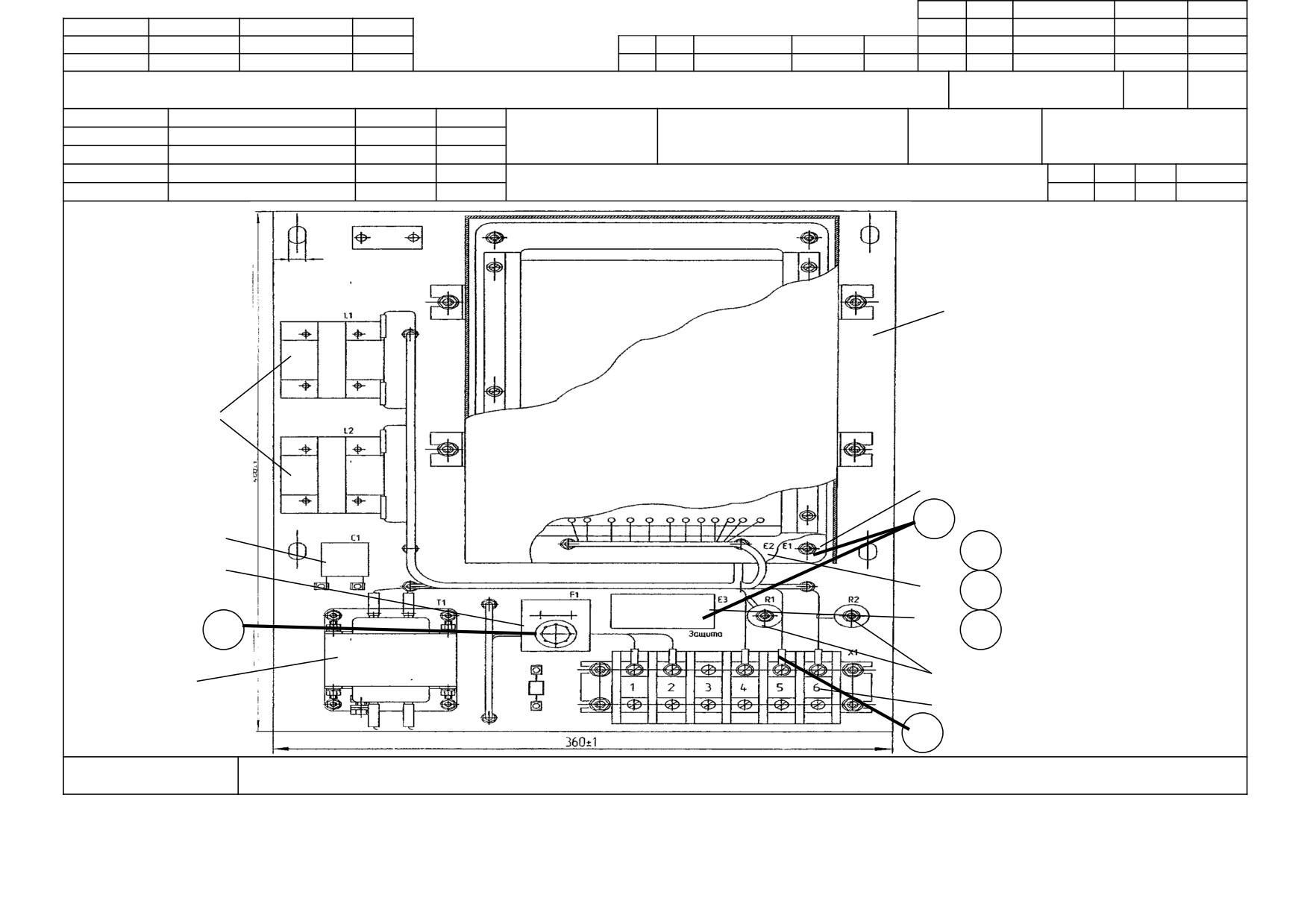

Панель питания ПП -720
Н. Контроль
1 - гетинаксовая панель;
2 - трансформатор;
1
3 - плата фильтра;
4 - плата импульсных
стабилизаторов;
5 - плата сигнализации;
6 - дроссели;
6
7 - плавкая вставка;
8 - конденсатор;
9 - резисторы;
3
10 - контактные зажимы
1
Дефекты:
8
- нарушение
1
7
целостности печатных
4
2
плат;
- нарушение
5
3
3
целостности монтажа;
- перегорание плавкой
2
9
вставки
10
2
Рис. 10
КЭ
38
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
11
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

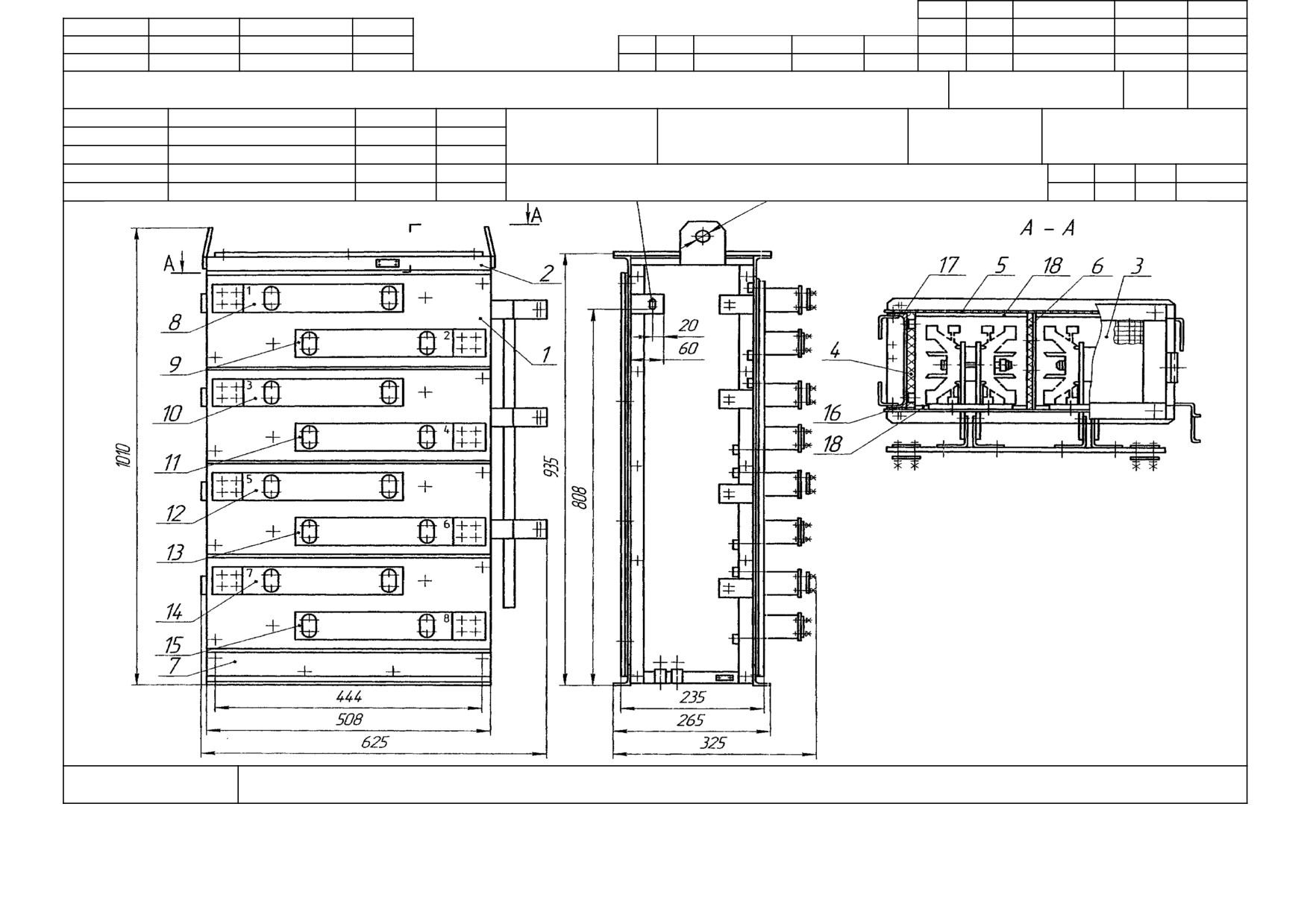

Блок диодов БД-163
Н. Контроль
1 - панель с диодами;
2 - каркас блока;
3 - сетка;
4, 5, 6, 7 - панели;
8, 9, 10, 11, 12, 13, 14, 15 - шины;
16, 17, 18 - резиновые прокладки
Рис. 11
КЭ
39
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
12
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

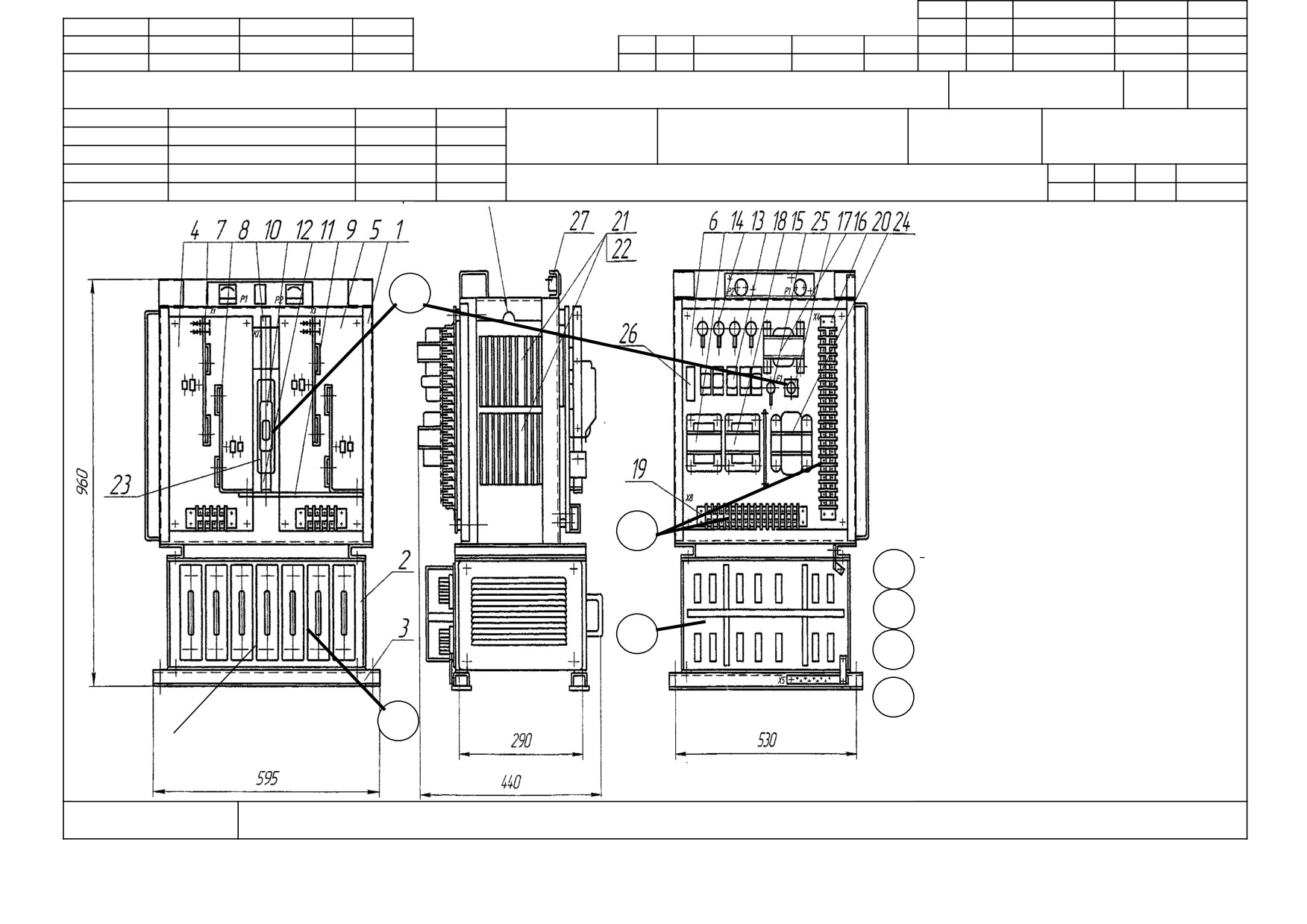

Преобразователь частоты и числа фаз ПЧФ-177
Н. Контроль
1 - верхний каркас;
2 - нижний шкаф;
3 - нижний каркас;
4, 5 - блоки тиристоров;
1
6 - панель;
7, 10 - шины питания силовых цепей;
8, 9, 11 - шины;
12 - предохранитель;
13, 25 - резисторы;
14, 15, 24 - трансформаторы;
16 - дроссель;
17 - плавкая вставка;
19, 20 - зажимы контактные;
21 - тиристоры;
22 - охладители
3
Дефекты:
1
- перегорание предохранителя;
2
- отсутствие пломб на блоках шкафа
2
управления;
3
- ослабление крепления монтажа,
повреждение проводов;
- неисправности блоков системы
4
управления: А3 - питания, А4 -
4
Кассетные блоки со
управления ПЧФ, А5 - формирования
светодиодами
импульсов, А6 - управления
Рис. 12
контакторами, А7 - выходных
усилителей, А8 - фильтра
КЭ
40
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
13
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

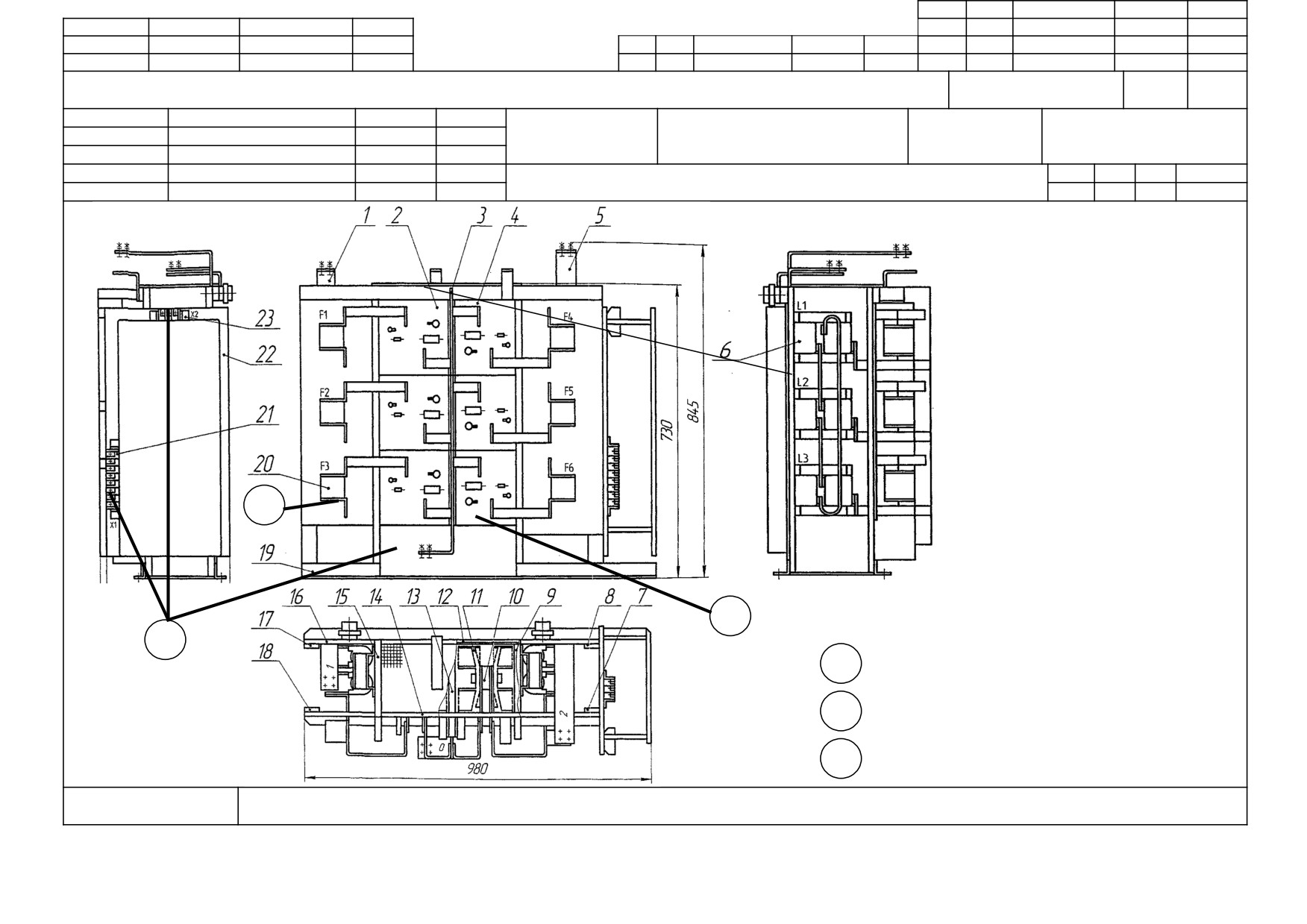

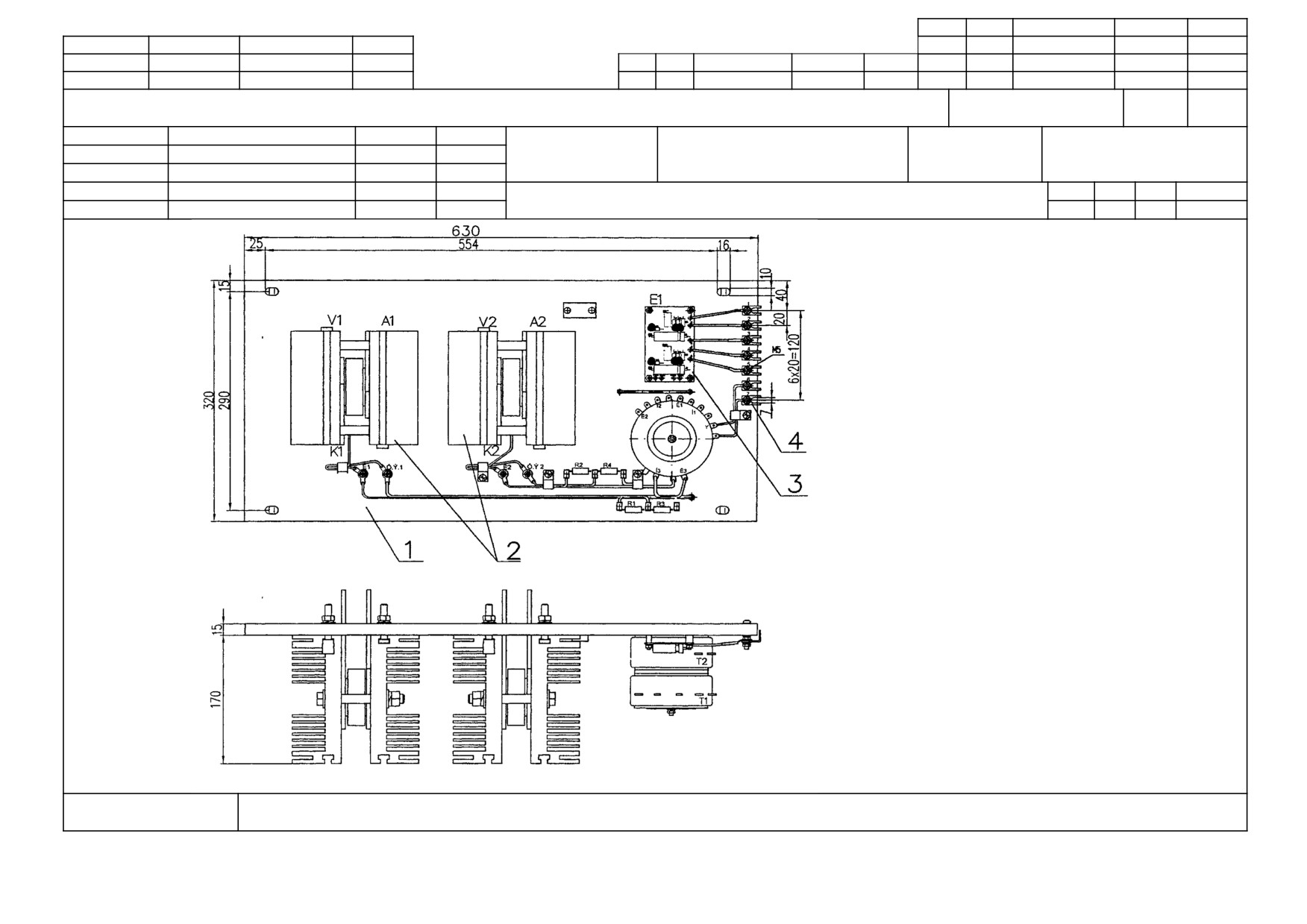

Выпрямительная установка возбуждения ВУВ-24
Н. Контроль
1, 3, 5 - шины;
2, 4 - блоки тиристоров;
6 - индуктивный
делитель;
7, 8, 14, 16, 17, 18 -
изоляционные планки;
9, 13, 15 - боковые
панели;
10 - тиристор;
11 - охладитель;
12 - задняя стенка;
19 - основание;
2
20 - предохранители;
21 - зажимы контактные
цепей управления;
22 - панель управления;
23 - зажимы контактные
3
силовых цепей
1
Дефекты:
1
- нарушение целостности монтажа;
- перегорание предохранителя;
2
- нарушение фиксации переменных
3
Рис. 13
резисторов
КЭ
41
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
14
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

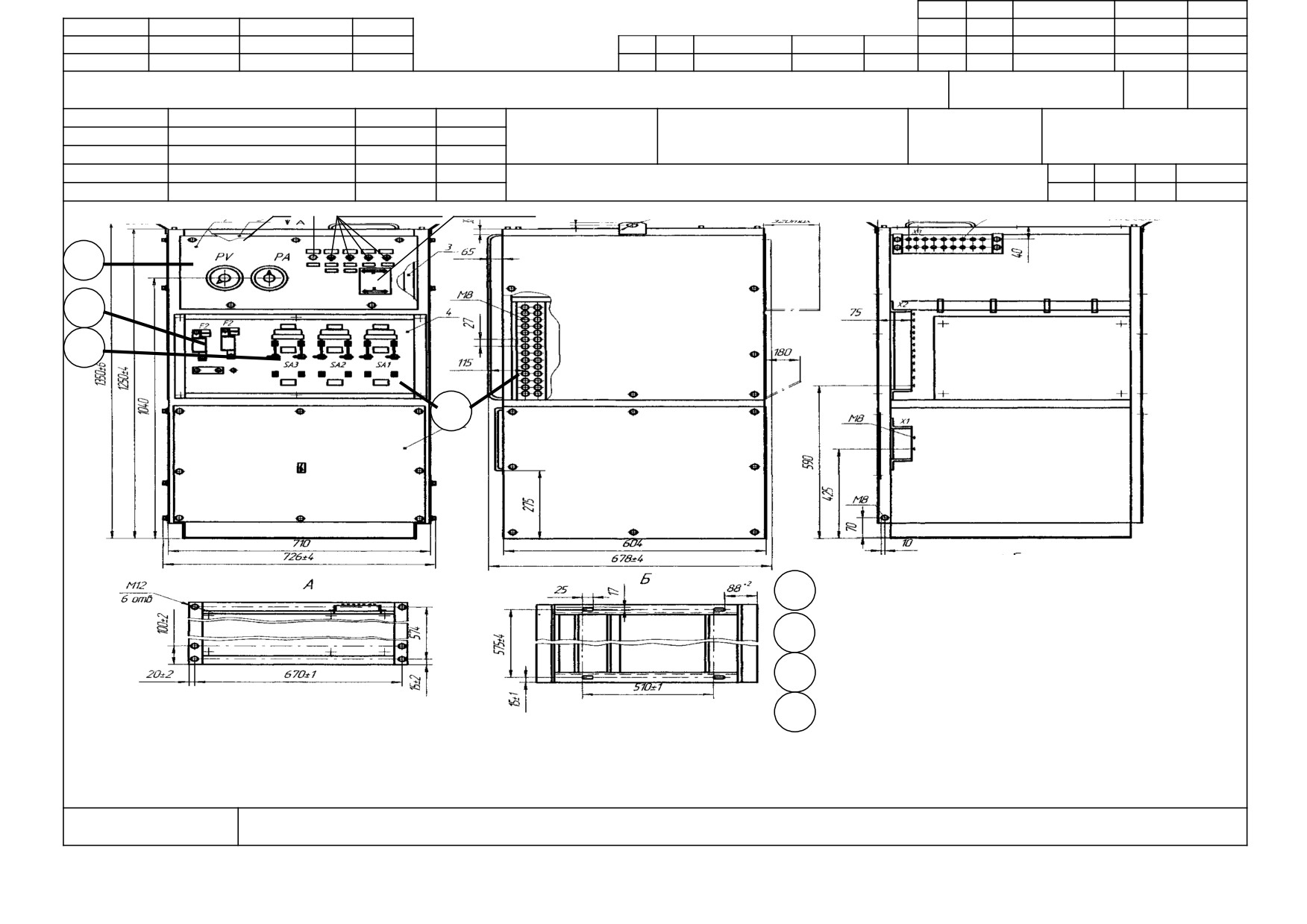

Шкаф питания ШП-21
Н. Контроль
R8, R9, R14
1
2
R32 F3 Тумблеры S1….S4
1
3
4
2
Дефекты:
1
- нарушение пломб на лицевой панели и
крышке регулируемых резисторов;
2
- нарушение целостности и надежности
крепления шинного и проводного монтажа;
3
- перегорание предохранителей;
4
- неисправность рубильников
1 - лицевая панель; 2 - регулятор напряжения; 3 - панель с резисторами;
4 - панель; 5 - нижняя часть
Рис. 14
КЭ
42
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
15
15
Разработал
Проверил
20200.00015
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

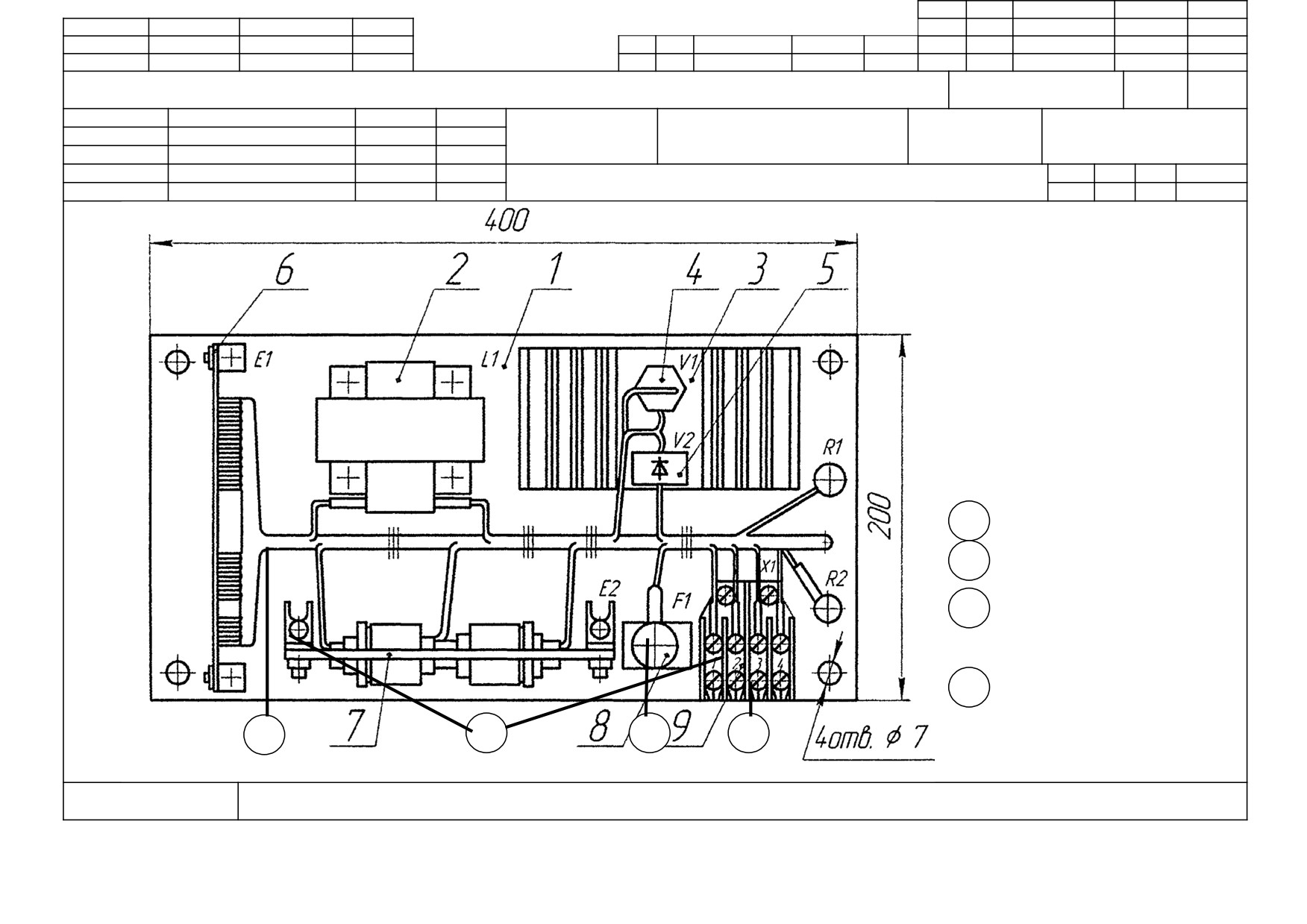

Преобразователь питания стеклоочистителя ППС-225
Н. Контроль
1 - гетинаксовая панель;
2 - дроссель;
3 - охладитель;
4 - транзистор;
5 - диодный модуль;
6 - плата с элементами;
7 - панель с конденсатором;
8 - предохранитель;
9 - клеммная колодка
Дефекты:
- ослабление
1
соединений;
2
- повреждение
проводов;
- несоответствие
3
величины выходного
напряжения
нормативному
4
значению;
- перегорание
2
1
4
3
предохранителя
Рис. 15
КЭ
43
