Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой) - часть 24
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
12
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

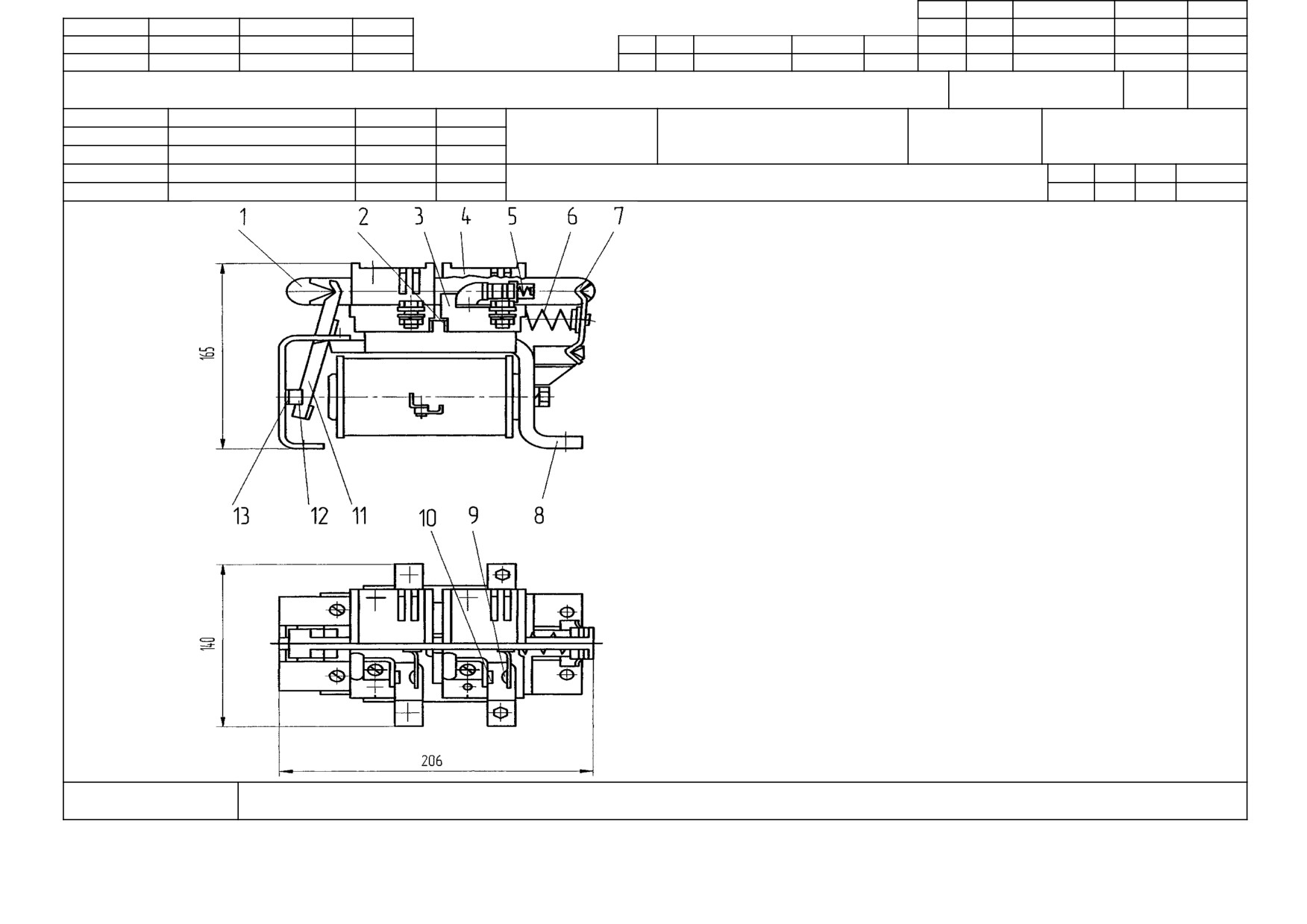

Контактор электромагнитный МК-68
Н. Контроль
1 - изоляционная тяга;
2 - пластина;
3 - изоляционная колодка;
4 - дугогасительная камера;
5 - пружина;
6 - пружина;
7 - скоба;
8 - электромагнит;
9 - подвижный контакт;
10 - неподвижный контакт;
11 - якорь;
12 - упор;
13 - прокладка;
14 - вспомогательные контакты;
15 - скоба
КЭ
63
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
13
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

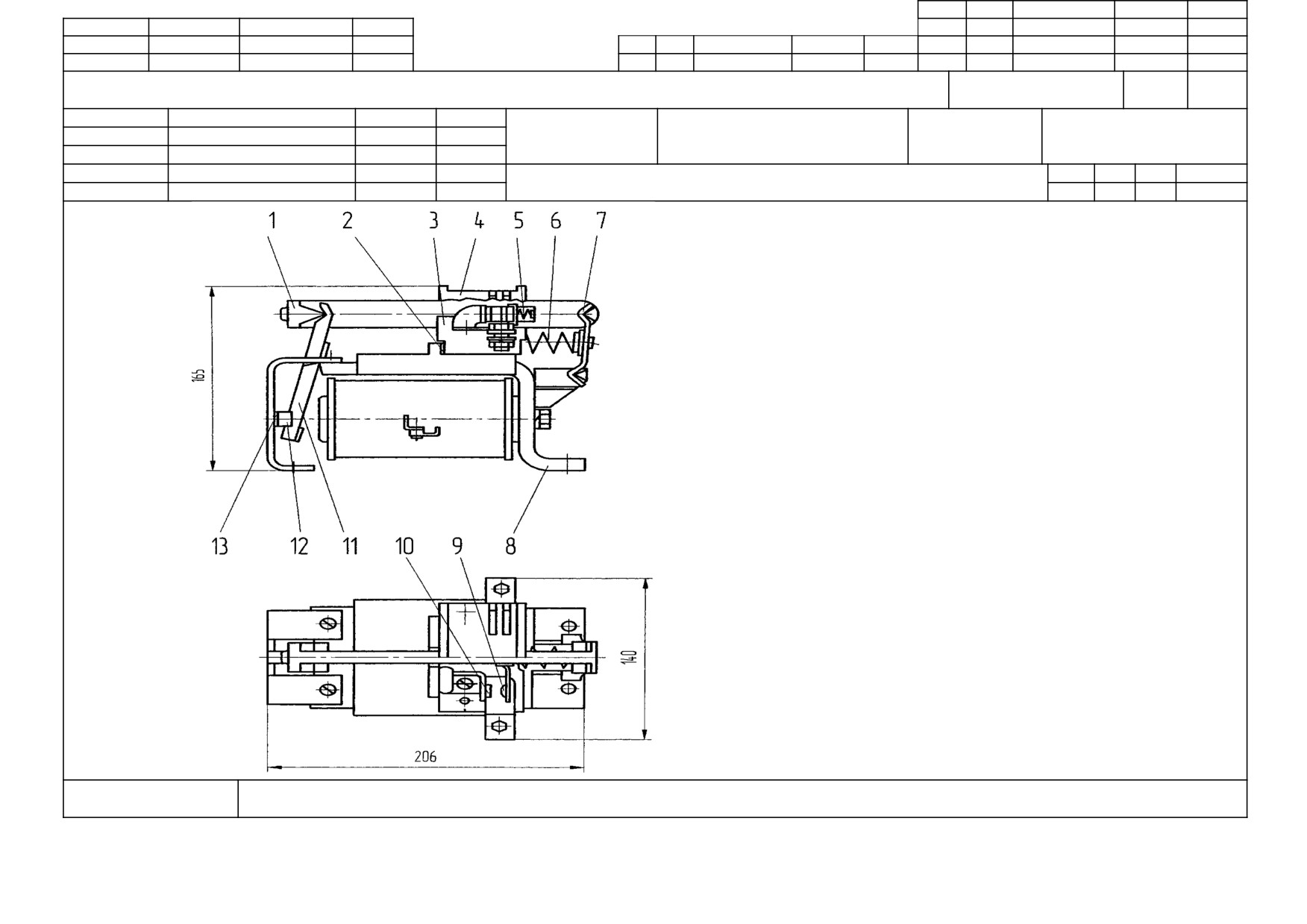

Контактор электромагнитный МК-69
Н. Контроль
1 - изоляционная тяга;
2 - пластина;
3 - изоляционная колодка;
4 - дугогасительная камера;
5 - пружина;
6 - пружина;
7 - скоба;
8 - электромагнит;
9 - подвижный контакт;
10 - неподвижный контакт;
11 - якорь;
12 - упор;
13 - прокладка;
14 - вспомогательные контакты;
15 - скоба
КЭ
64
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
14
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

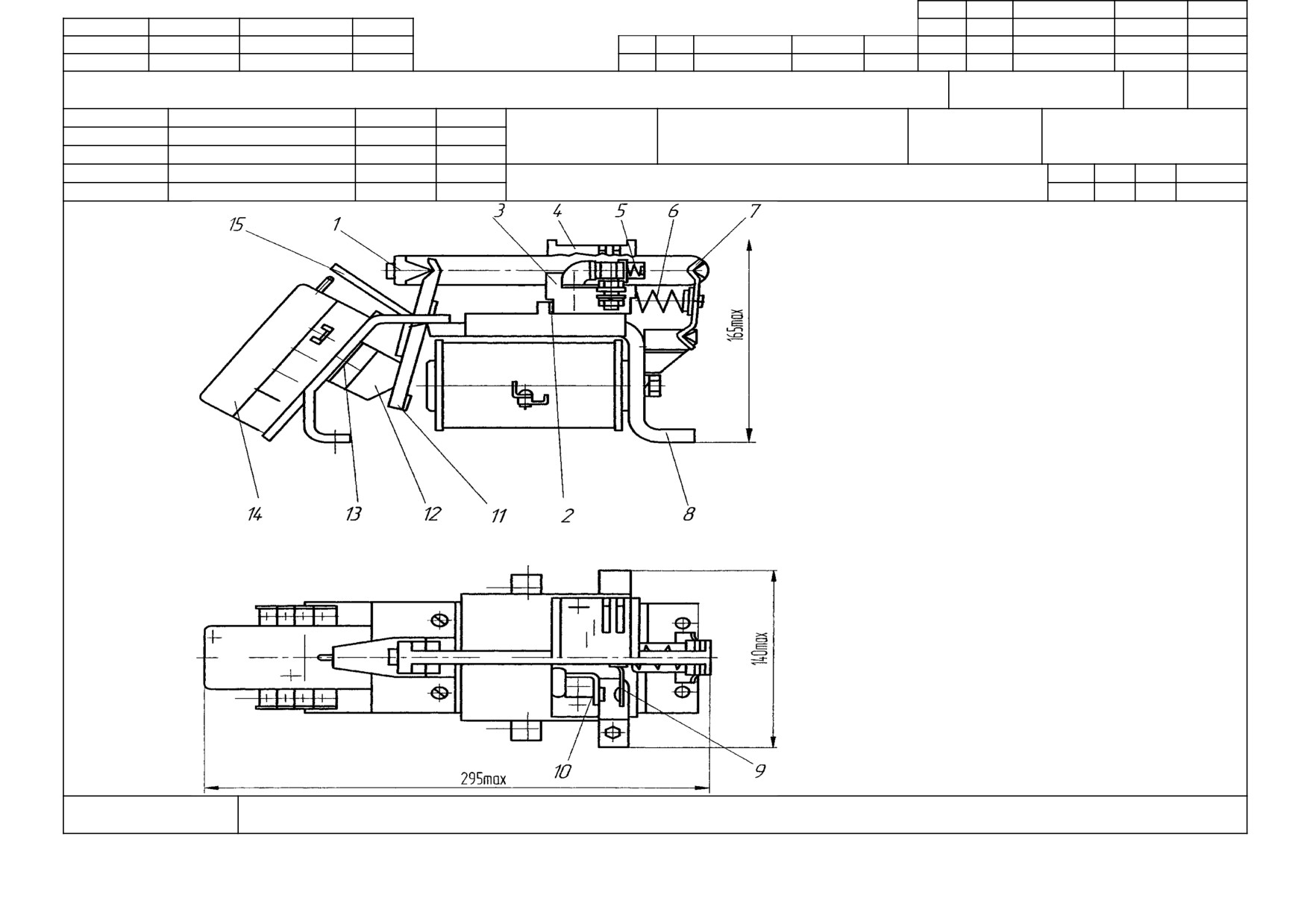

Контактор электромагнитный МК-72
Н. Контроль
1 - изоляционная тяга;
2 - пластина;
3 - изоляционная колодка;
4 - дугогасительная камера;
5 - пружина;
6 - пружина;
7 - скоба;
8 - электромагнит;
9 - подвижный контакт;
10 - неподвижный контакт;
11 - якорь;
12 - упор;
13 - прокладка;
14 - вспомогательные контакты;
15 - скоба
КЭ
65
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
15
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

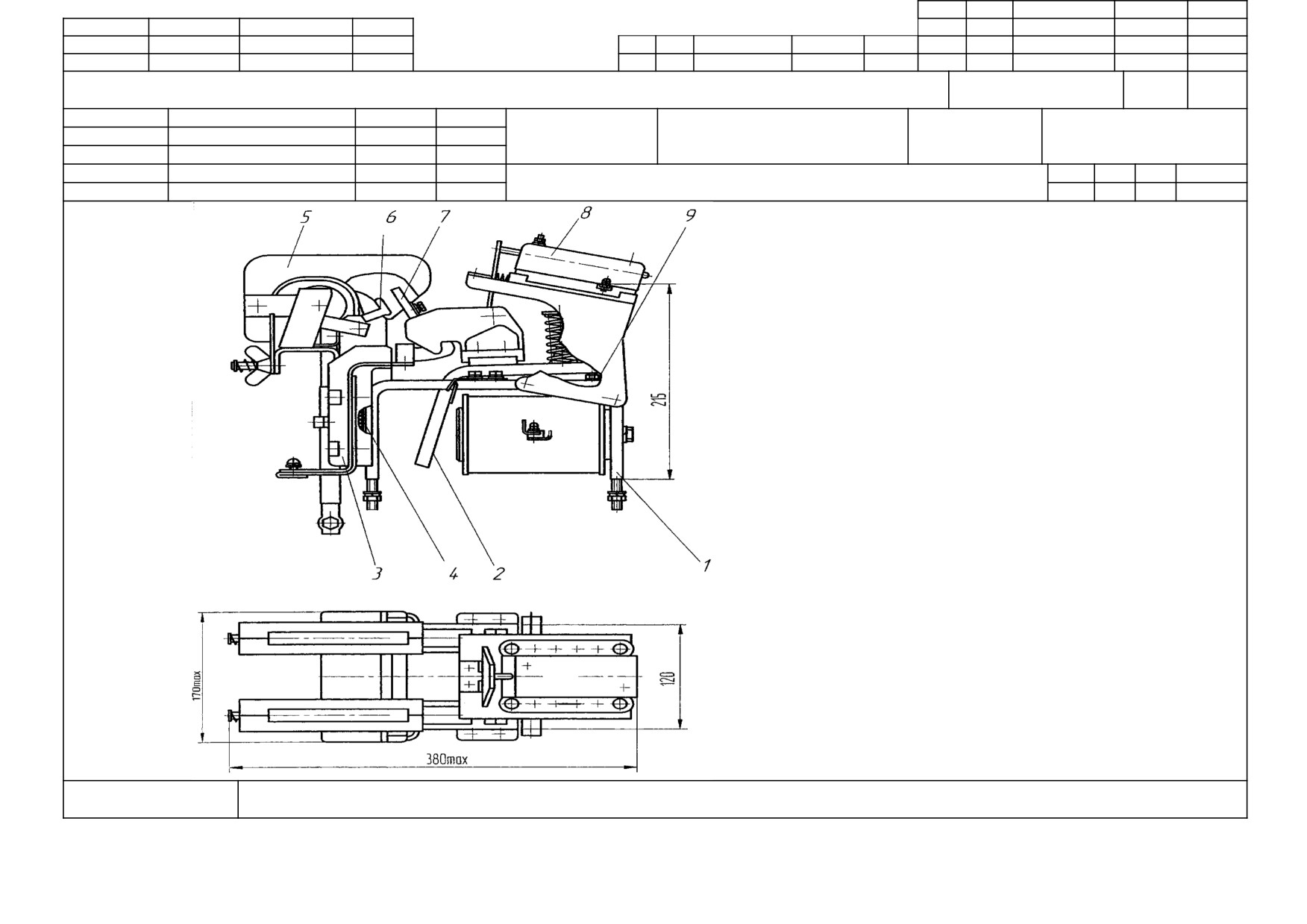

Контактор электромагнитный МК-32
Н. Контроль
1 - электромагнит;
2 - якорь;
3 - изоляционное основание;
4 - регулировочная пластина;
5 - дугогасительная камера;
6 - неподвижный контакт;
7 - подвижный контакт;
8 - вспомогательные контакты;
9 - регулировочная шайба
КЭ
66
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
16
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.
Контактор электромагнитный МК-84
Н. Контроль
1 - электромагнит;
2 - якорь;
3 - изоляционное основание;
4 - регулировочная пластина;
5 - дугогасительная камера;
6 - неподвижный контакт;
7 - подвижный контакт;
8 - вспомогательные контакты;
9 - регулировочная шайба
КЭ
67
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
17
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

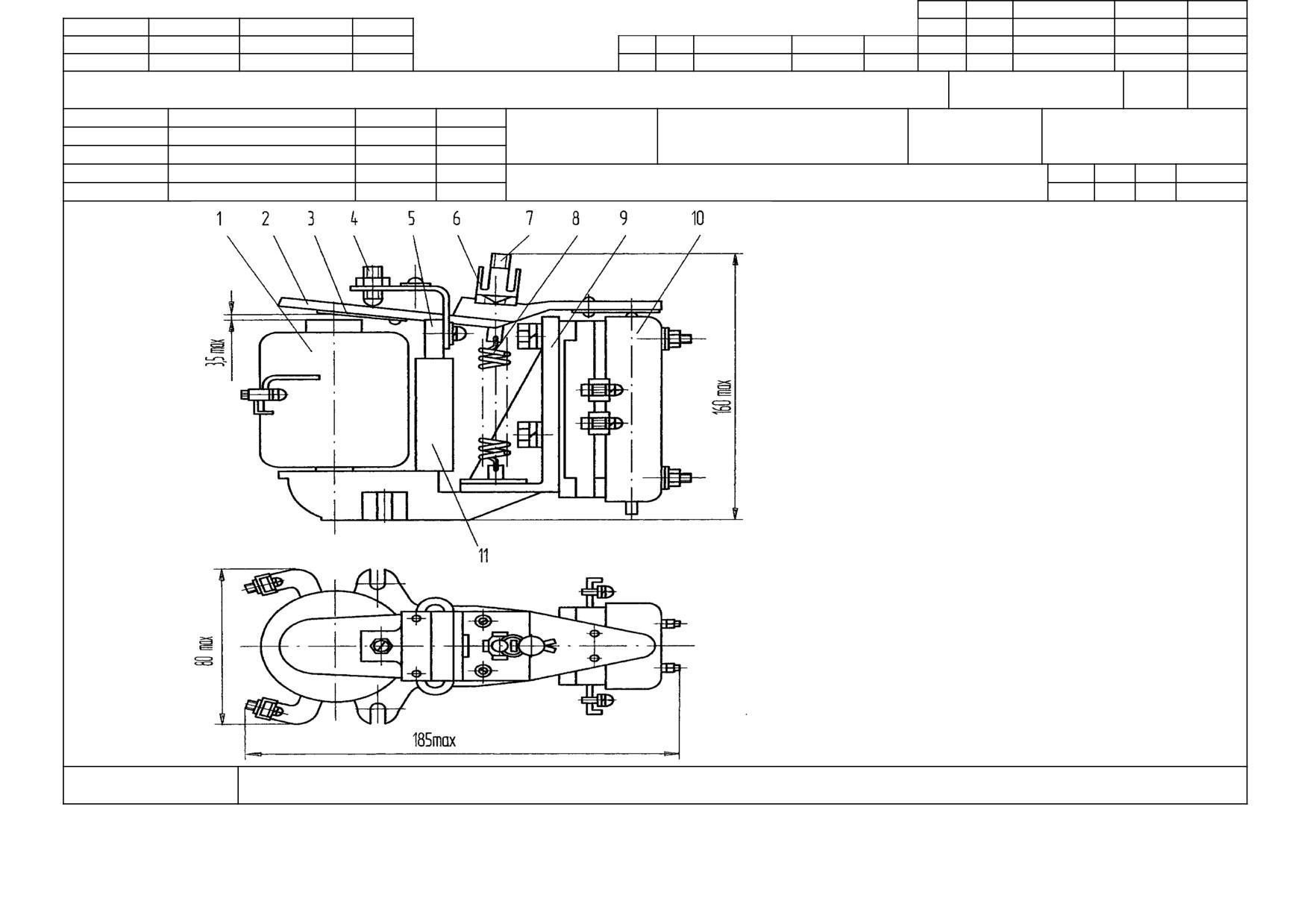

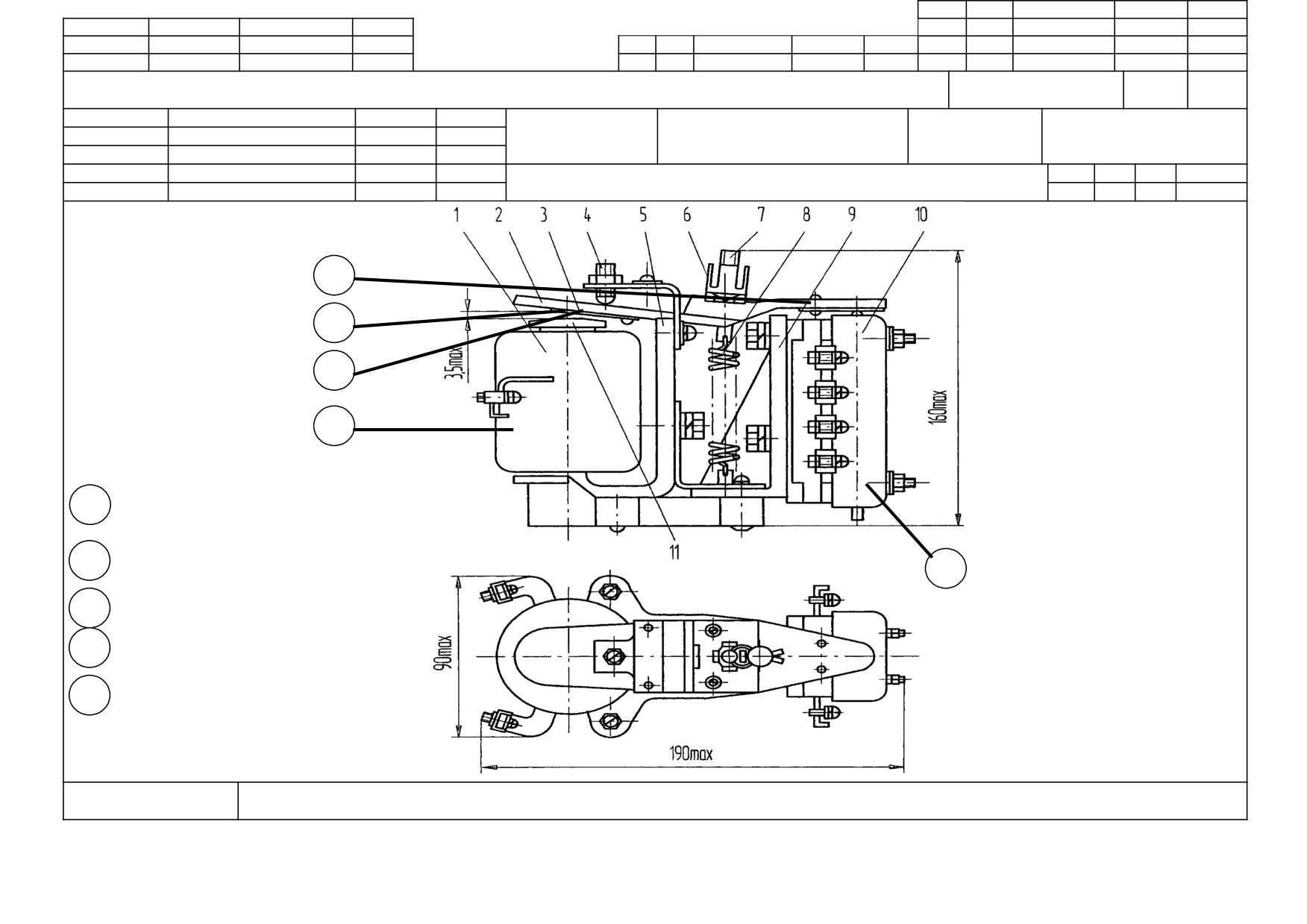

Реле промежуточное РП
Н. Контроль
1
1 - катушка;
2
2 - якорь;
3 - немагнитная
3
прокладка;
4 - шпилька для
регулировки рабочего
4
зазора;
5 - ярмо;
Дефекты:
- износ контактов, несоответствие
6 - гайка;
1
величин провала и разрыва контактов
7 - шпилька;
нормативным значениям;
8 - отключающая
2
- отсутствие или повреждение
5
пружина;
диамагнитной прокладки;
9 - уголок;
3
- увеличенный воздушный зазор под
якорем;
10 - блокировка;
4
- ослабление крепления и обрыв
11 - полюсные
проводов катушки;
наконечники
- наличие загрязнений и наплывов
5
металла на контактах блокировки
КЭ
68
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
18
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

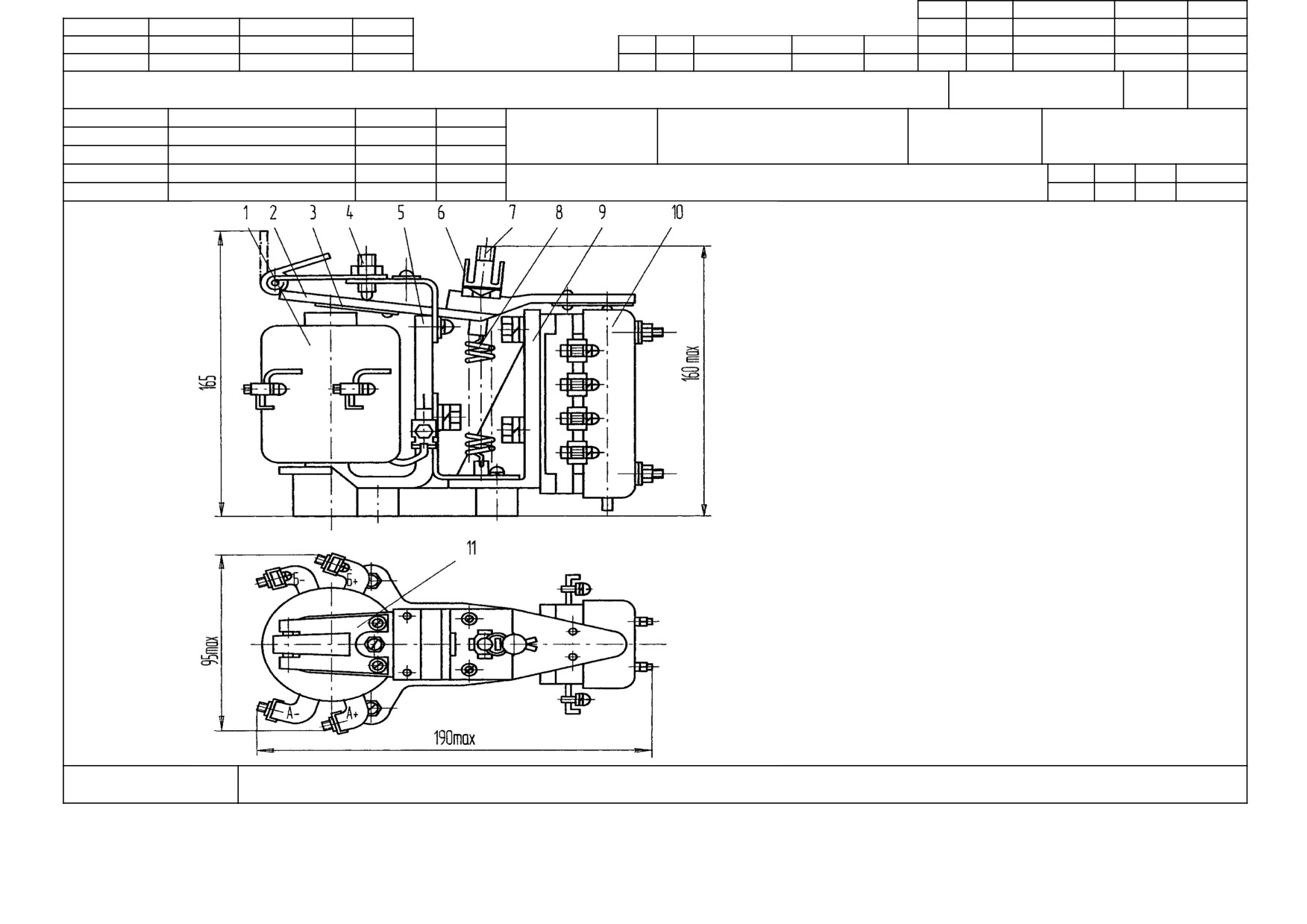

Реле заземления РЗ-303
Н. Контроль
1 - катушка;
2 - якорь;
3 - немагнитная прокладка;
4 - шпилька для регулировки
рабочего зазора;
5 - ярмо;
6 - гайка;
7 - шпилька;
8 - отключающая пружина;
9 - уголок;
10 - блокировка;
11 - полюсные наконечники
КЭ
69
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
19
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.
Реле времени РЭВ
Н. Контроль
1 - катушка;
2 - якорь;
3 - немагнитная прокладка;
4 - шпилька для регулировки
рабочего зазора;
5 - ярмо;
6 - гайка;
7 - шпилька;
8 - отключающая пружина;
9 - уголок;
10 - блокировка;
11 - полюсные наконечники
КЭ
70
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
20
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

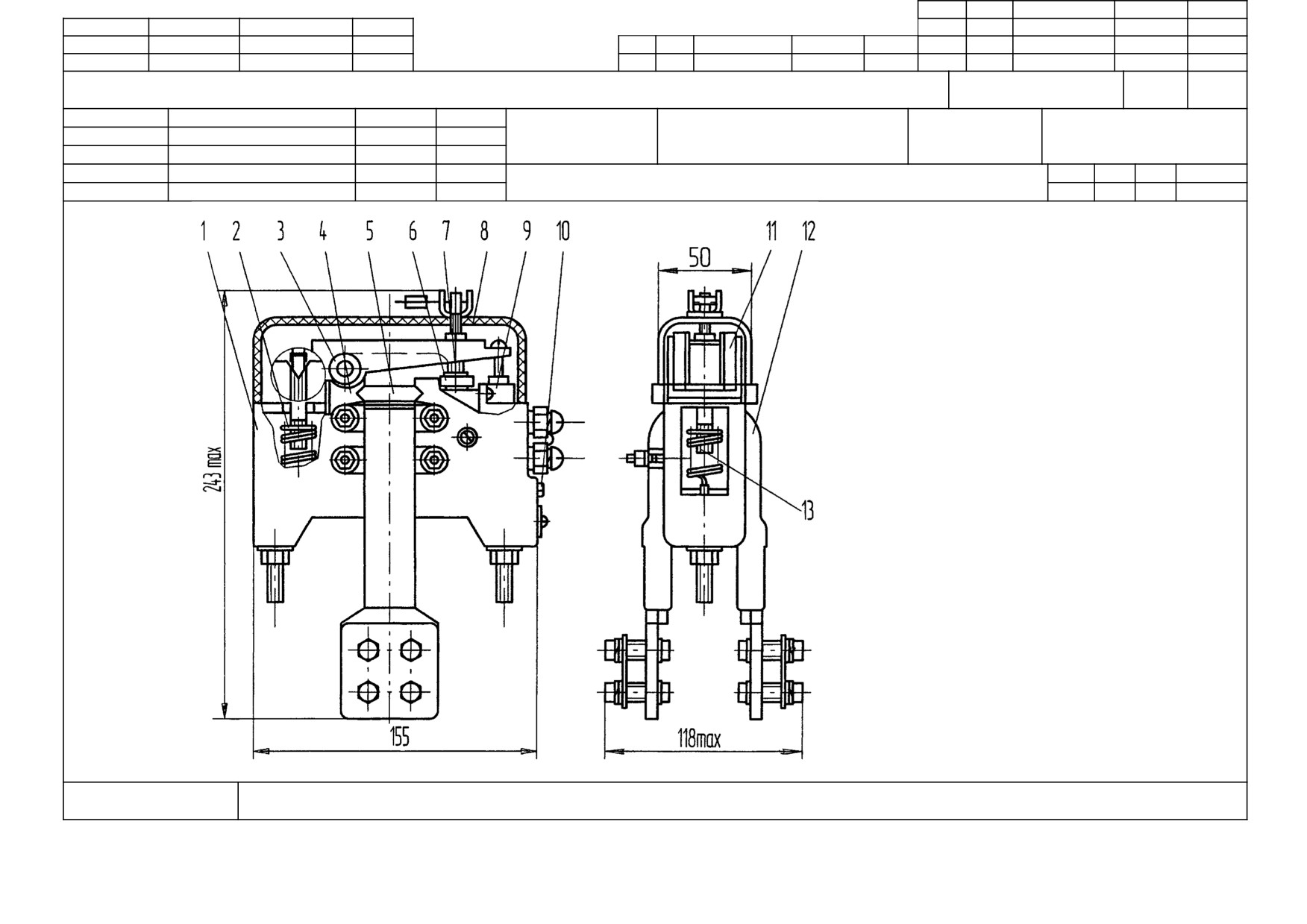

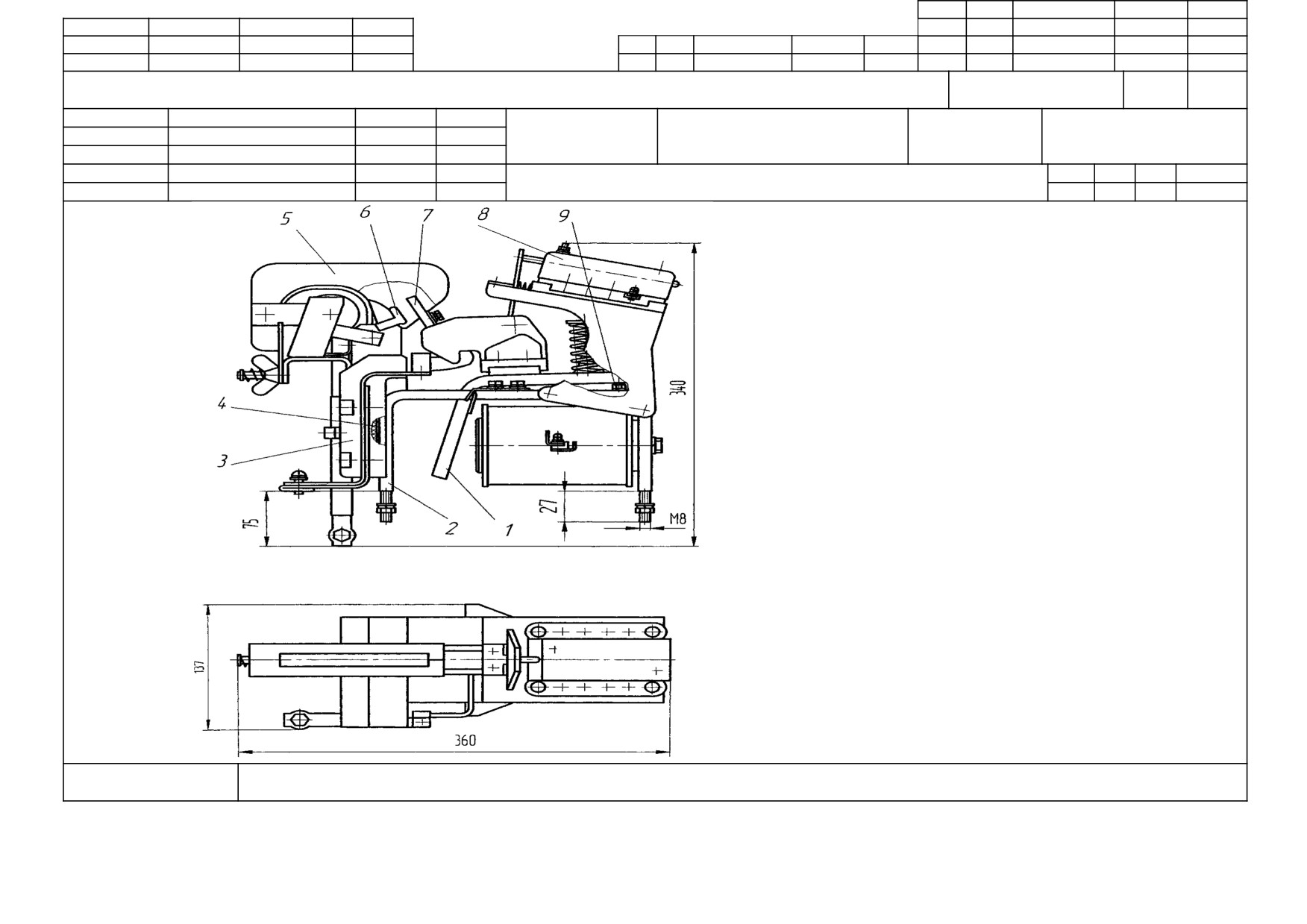

Реле перегрузки РТ
Н. Контроль
1 - боковины;
2 - отключающая пружина;
3 - якорь;
4 - ярмо;
5 - клин;
6 - регулировочная гайка;
7 - регулировочная шпилька;
8 - кожух;
9 - блокировка;
10 - блинкер;
11 - противовес;
12 - катушка (шина);
13 - болт
КЭ
71
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
21
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

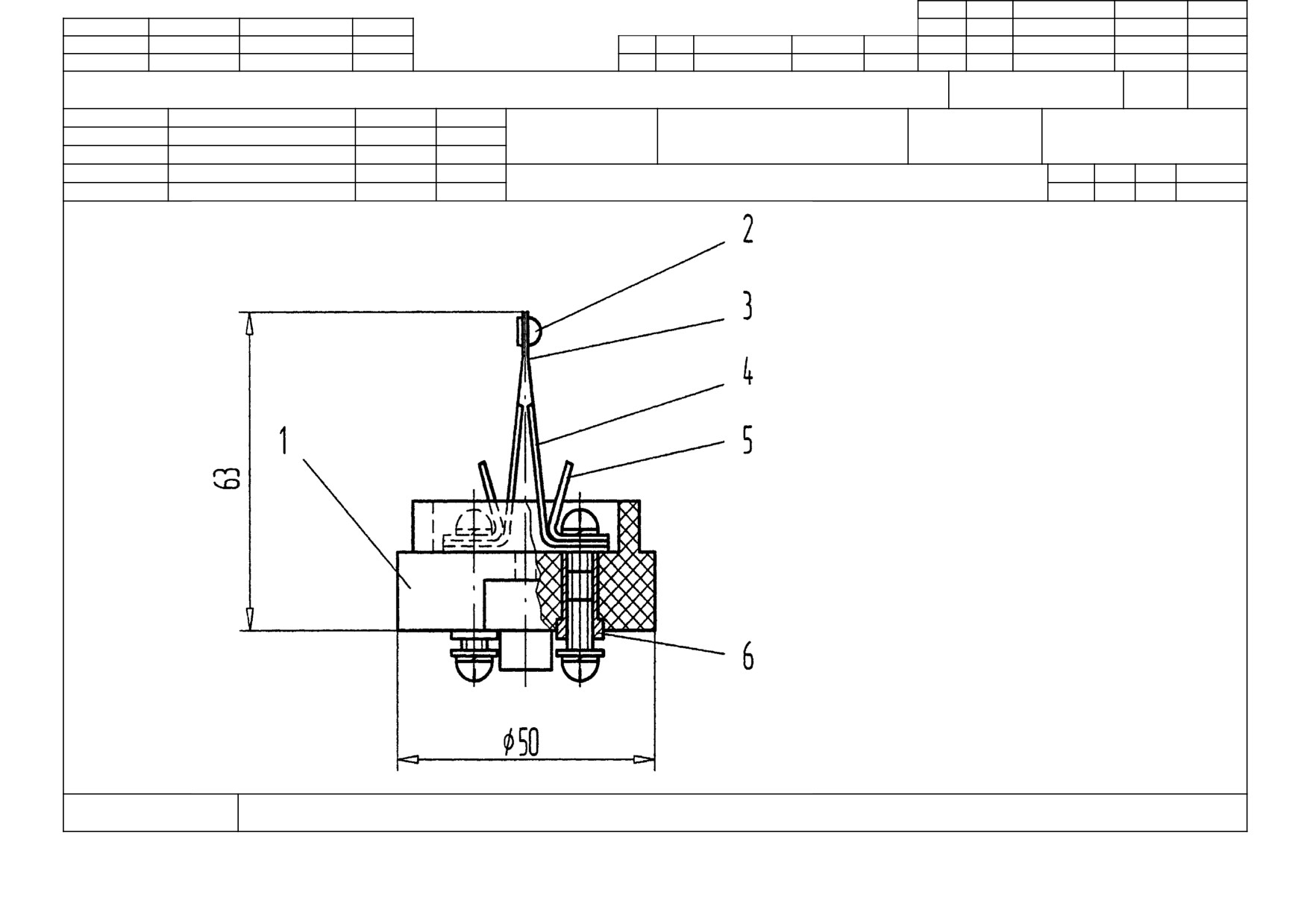

Реле термозащитное РТЗ-32
Н. Контроль
1 - колодка;
2 - плавкая вставка;
3, 4 - пружины;
5 - упоры;
6 - резьбовые втулки;
КЭ
72
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
22
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

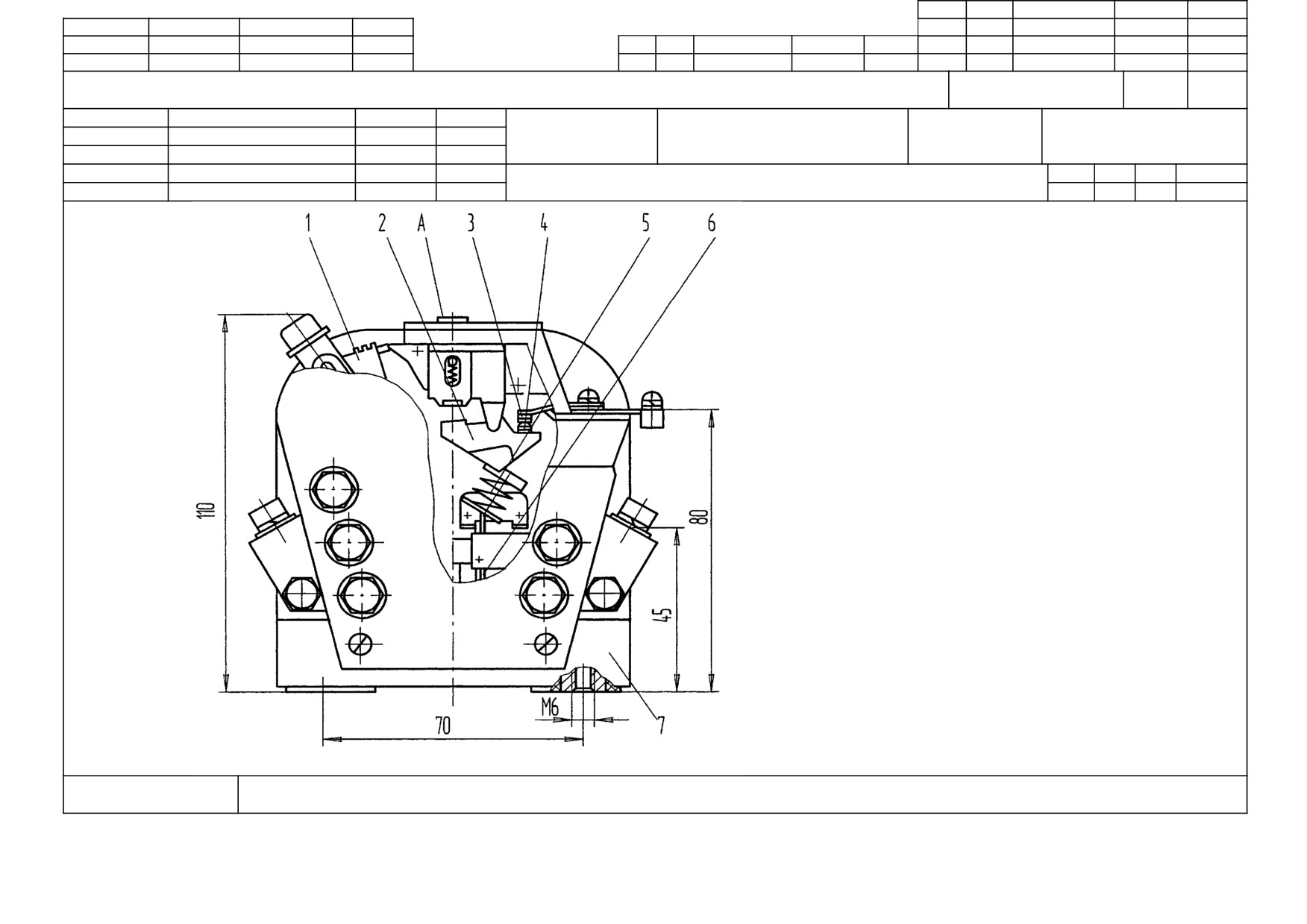

Реле электротепловое ТРТП
Н. Контроль
1 - механизм уставки;
2 - изоляционная колодка;
3 - неподвижный контакт;
4 - подвижный контактный
мостик;
5 - цилиндрическая пружина;
6 - биметаллические пластины;
7 - корпус;
А - кнопка принудительного
восстановления реле
КЭ
73
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
23
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

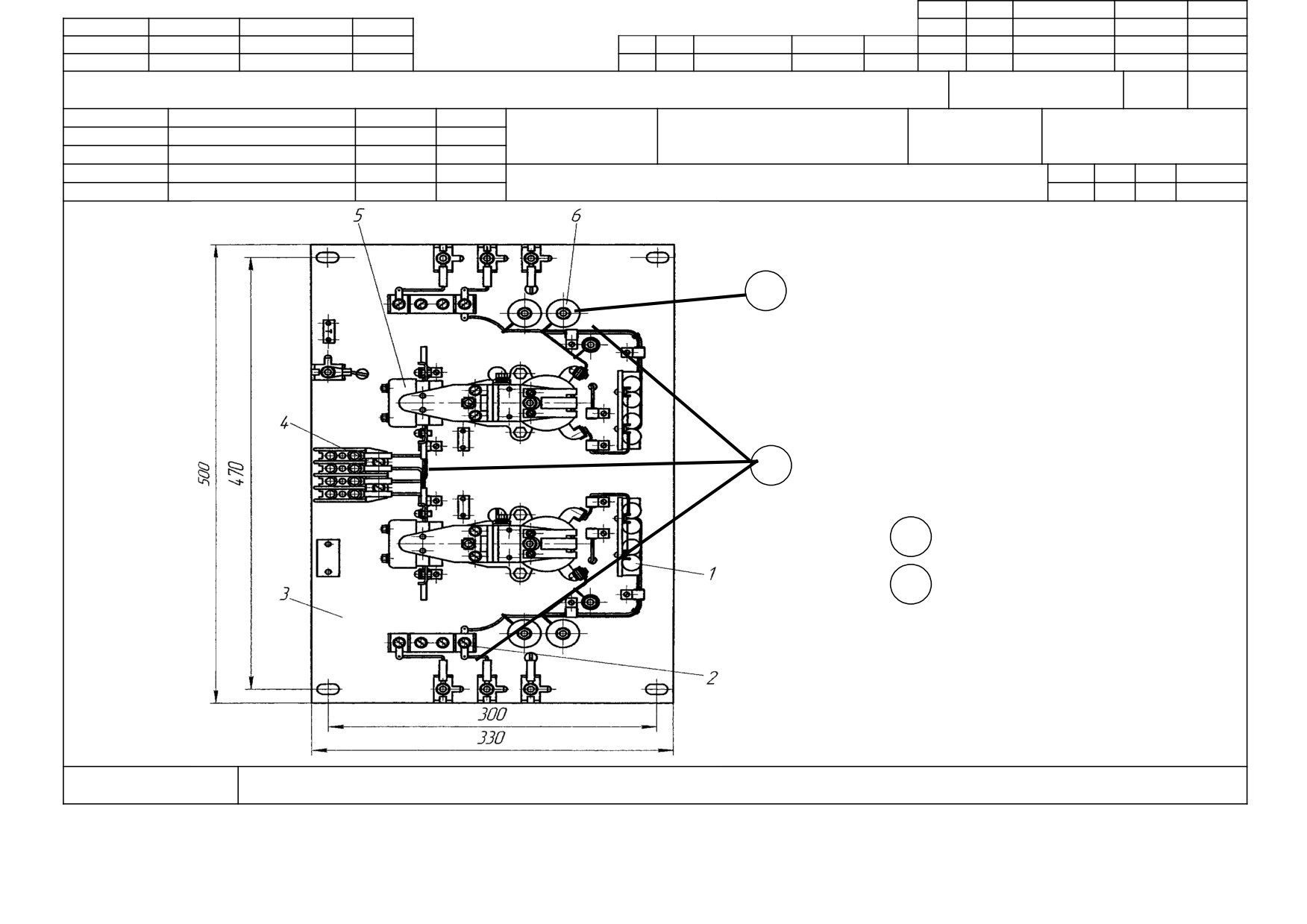

Панель реле напряжения ПРН-216
Н. Контроль
1 - панели конденсаторов;
1
2 - выпрямительные столбы;
3 - изоляционная панель;
4 - клеммная колодка;
5 - реле контроля напряжения
РКН-35-02;
6 - добавочные резисторы
2
Дефекты:
1
- повреждения резисторов;
- ослабление крепления
2
проводов, повреждение
изоляции, нарушение
пайки
КЭ
74
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
24
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

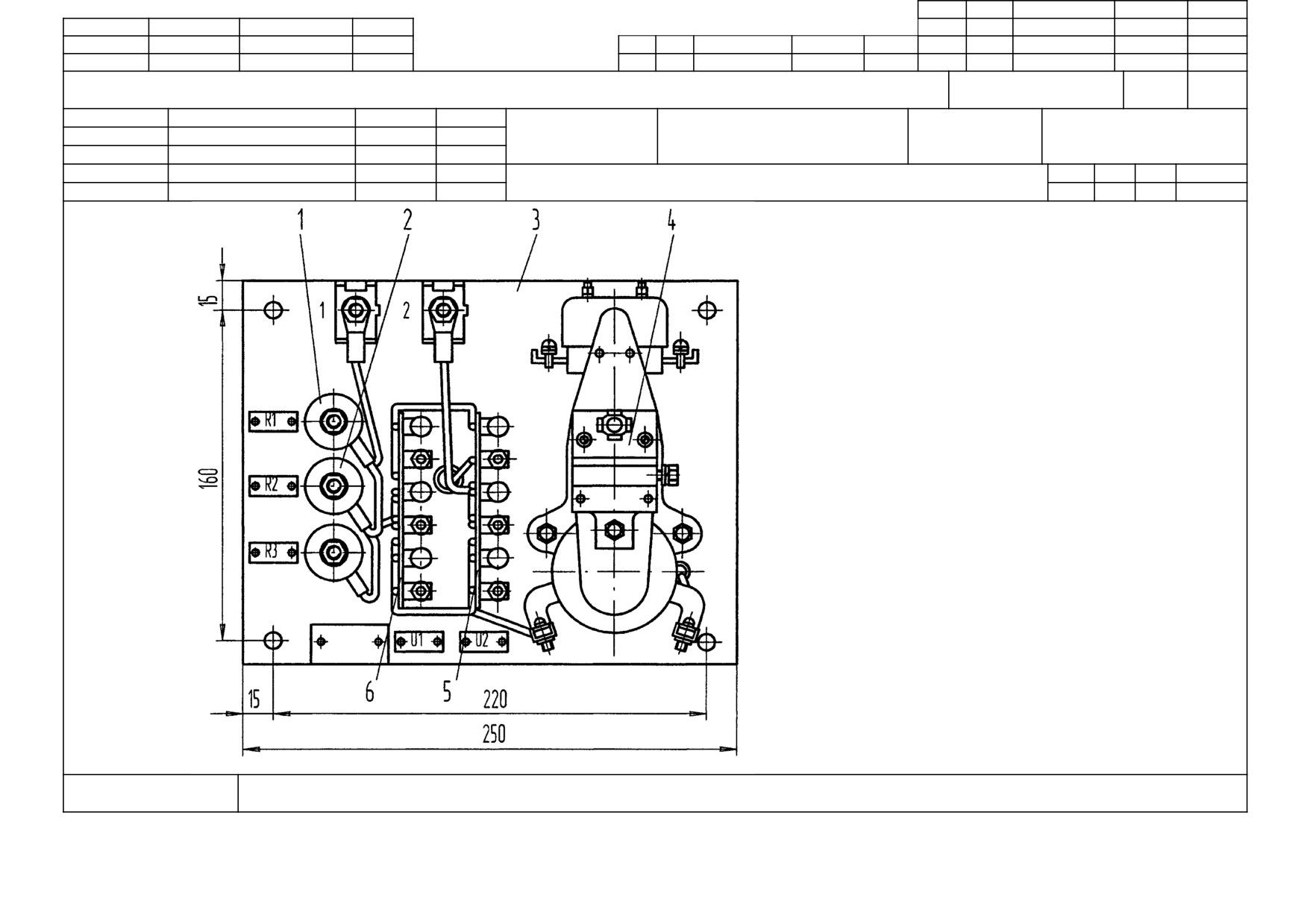

Панель реле напряжения ПРН-318-01
Н. Контроль
1 - резистор;
2 - резисторы;
3 - изоляционная панель;
4 - реле контроля напряжения
РКН-4-05;
5, 6 - выпрямительные блоки
КЭ
75
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
25
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

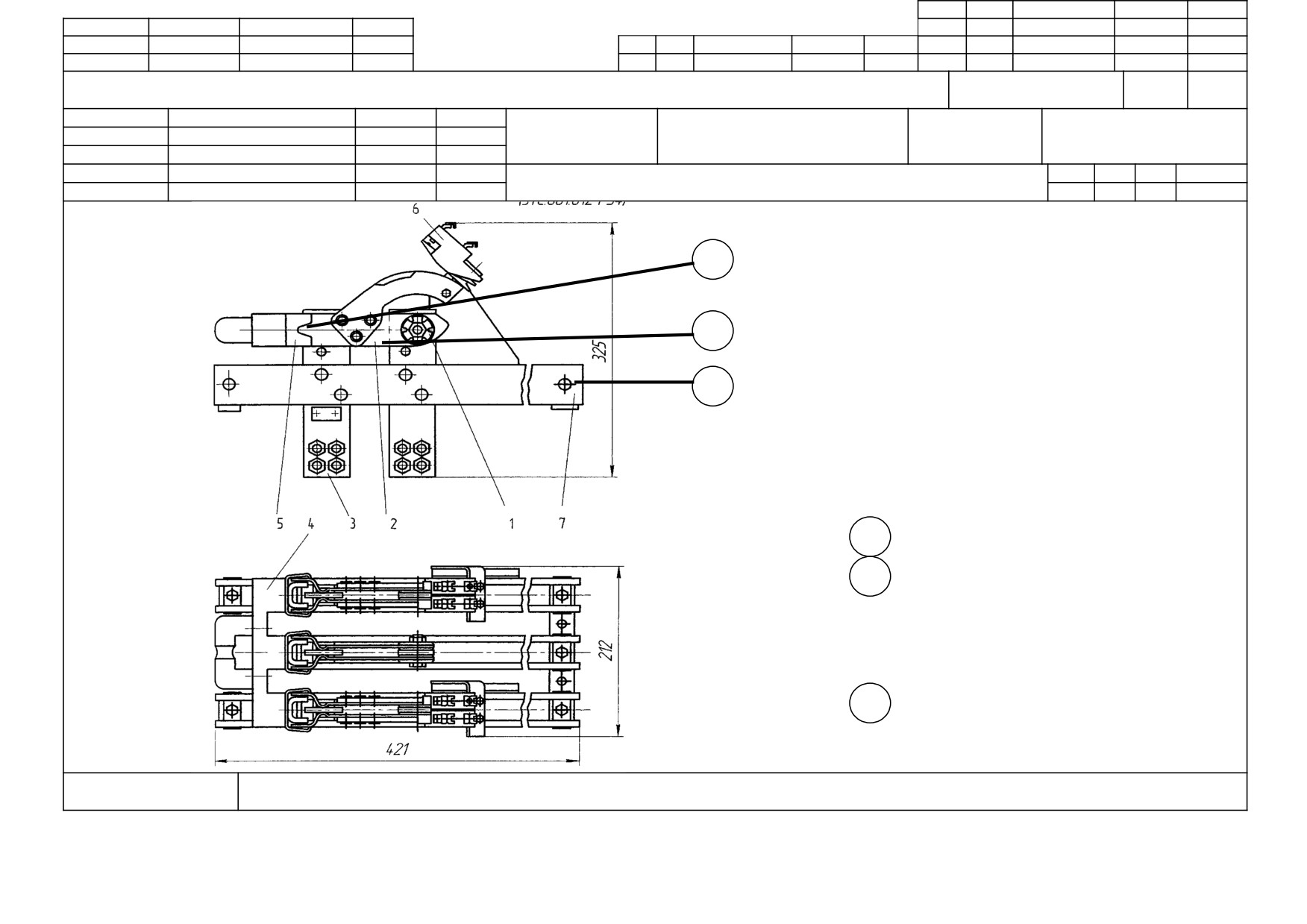

Разъединитель вентильного двигателя РВД-58
Н. Контроль
1
1 - пружинная шайба;
2 - контактный нож;
3 - неподвижные контактные
2
пластины;
4 - рукоятка;
3
5 - пластинчатая пружина;
6 - блокировки;
7 - стойки
Дефекты:
- перегрев поверхности
1
контактов;
- несоответствие величин длины
2
линии касания главных контактов
и усилия, необходимого для
свободного перемещения ножей в
отключенном состоянии
нормативным значениям;
3
- трещины в стойках и
изоляционных тягах
КЭ
76
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
26
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

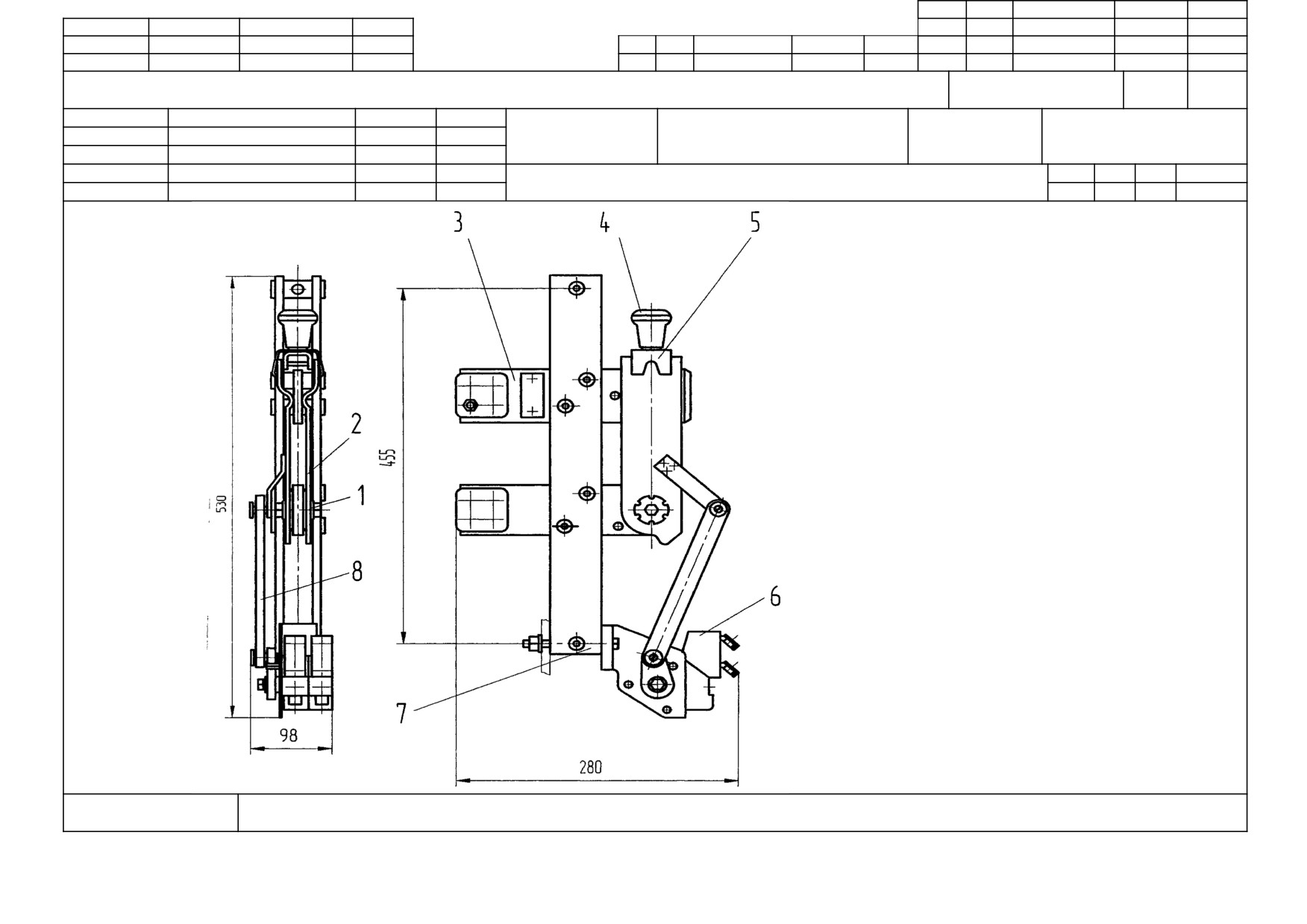

Разъедините Р-49-03
Н. Контроль
1 - пружинная шайба;
2 - контактный нож;
3 - неподвижные контактные
пластины;
4 - рукоятка;
5 - пластинчатая пружина;
6 - блокировки;
7 - стойки;
8 - изоляционный сектор
КЭ
77
ГОСТ 3.1105- 84 форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
30
27
Разработал
Проверил
20200.00024
ВНИИЖТ
Нормир.
Утвердил
Цех
УЧ
РМ
Опер.

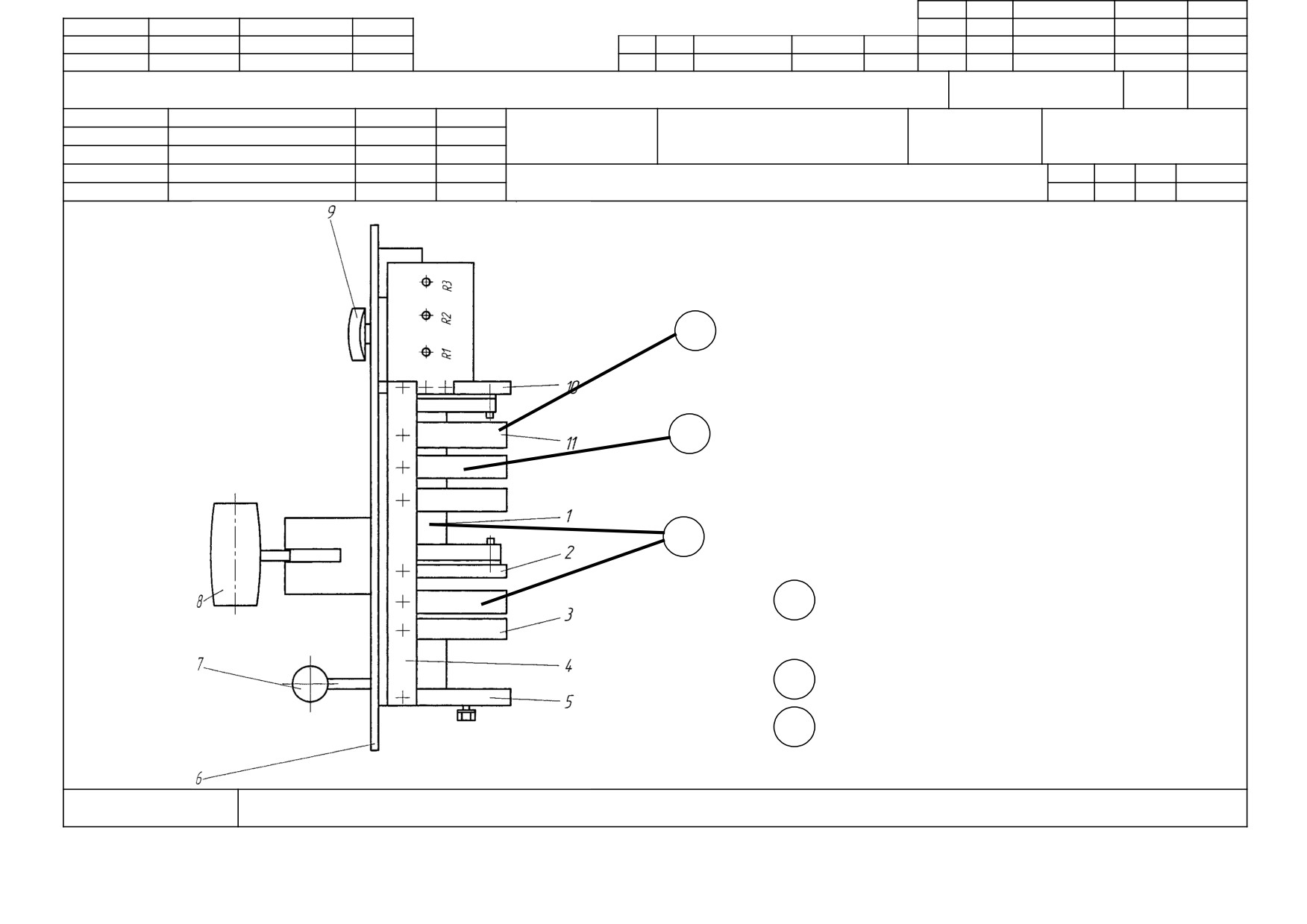

Контроллер машиниста КМ-34
Н. Контроль
1 - главный переключатель;
2, 5, 10 - рамы;
3 - реверсивный переключатель;
1
4 - рейка;
6 - верхняя рама;
7 - рукоятка реверсивного
переключателя;
2
8 - рукоятка главного
переключателя
9 - датчик скорости;
11 - кулачковые контакторы
3
Дефекты:
- загрязнение контакторных элементов,
1
несоответствие величин зазора и усилия
нажатия контактов нормативным
значениям;
2
- сколы и трещины на кулачковых
шайбах;
- нечеткая фиксация на позициях и
3
заедания при вращении валов
КЭ
78
ГОСТ 3.1105- 84 форма 7
