SINUMERIK 840D sl/828D. Измерительные циклы. Руководство по программированию ЧПУ (2021 год) - часть 2

Описание

3.14 Дополнительные функции

Индикация результатов измерения

Порядок действий

Выполняемая программа обработки детали или программа ShopMill создана и открыта в

редакторе.

1. Нажать программную клавишу "Измерить деталь" или

"Измерить инструмент".

2. Нажать программную клавишу “Результат измере-

ния”. Открывается окно ввода "Результат измерения".

3. Выберите нужные варианты в полях переключения.

Выбор в маске "ВКЛ" для окна с результатами измерения позволяет выбрать режим

индикации следующим образом:

-

"автоматически 8 с" ... Окно с результатами измерения отображается в течение

фиксированного периода, равного 8 с.

-

"Пуск ЧПУ" ...

При наличии окна с результатами измерения цикл приоста-

навливается по M0, при пуске ЧПУ цикл измерения продол-

жается, а окно с результатами измерения закрывается.

-

"при предупрежде-

Только для предупреждений циклов 61303, 61304, 61305 и

нии" ...

61306 открывается окно с результатами измерений.

Эти варианты выбора соответствуют возможностям, которые ранее были доступны

через SD55613 $SCS_MEA_RESULT_DISPLAY .

Индикацию окна с результатами измерения и функцию ведения журнала можно

включать и выключать отдельно друг от друга. В каждом из этих случаев потребуется

запрограммировать повторный вызов CYCLE150.

При завершении программы (СБРОС канала) функция выключается автоматически,

явного программирования не требуется.

Примечание

Имевшаяся ранее возможность управления окнами с результатами измерений с

помощью параметра настройки SD55613 $SCS_MEA_RESULT_DISPLAY сохраняется по

соображениям совместимости.

Измерительные циклы в зависимости от варианта измерения могут отображать

различные экраны результатов измерения:

• Калибровка измерительного щупа инструмента

• Измерение инструмента

• Калибровка измерительного щупа детали

• Измерение детали

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

73

Описание

3.14 Дополнительные функции

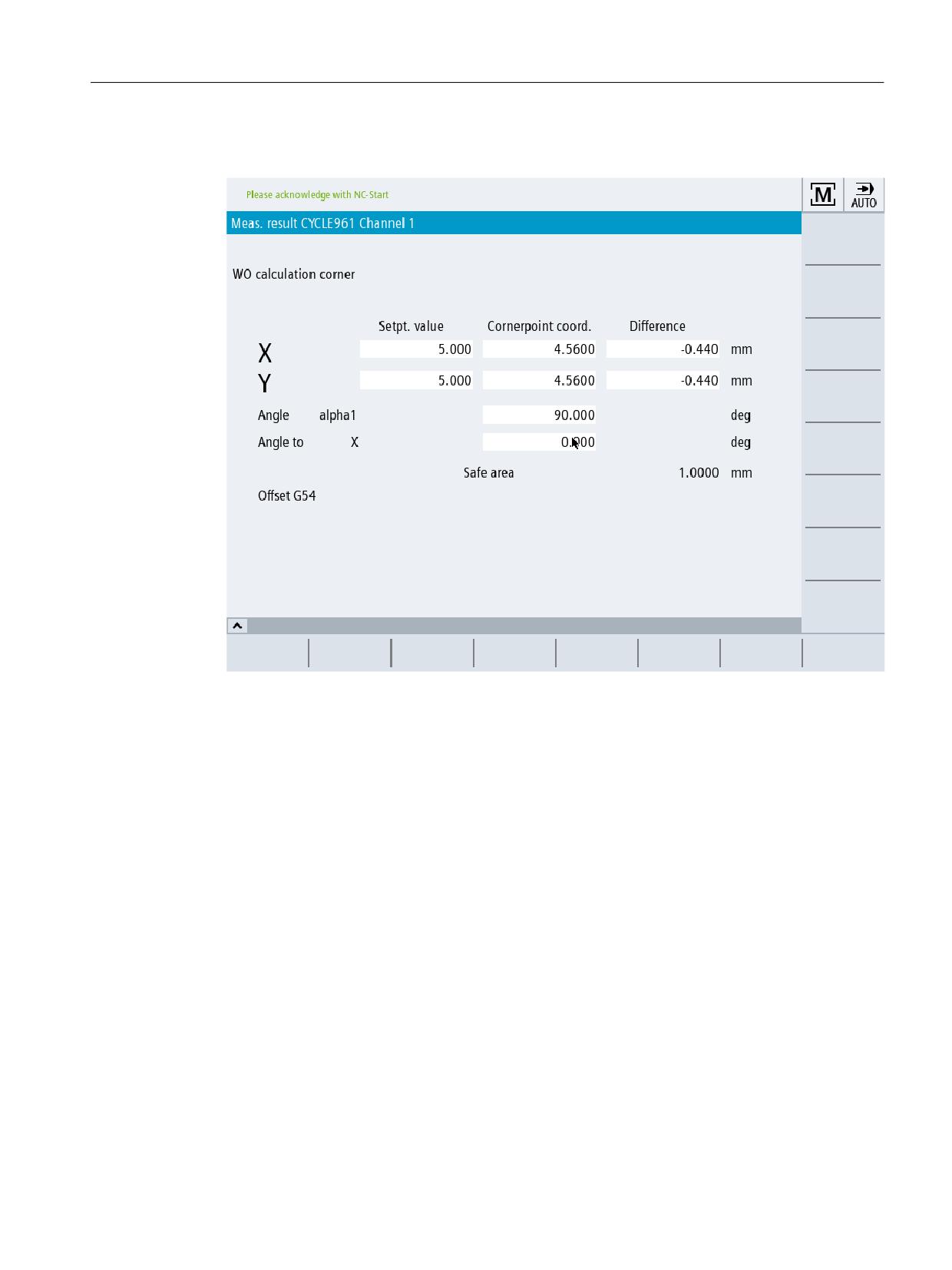

Пример экрана результатов измерения

Команда индикации, отключение окон с результатами измерений

Через команду управления программой MRD "Показать результаты измерения" можно

легко активировать или деактивировать запрограммированные вызовы окон с

результатами измерений. Для этого не требуется изменять программу!

Команда MRD действует на все вызовы окон с результатами измерений, независимо от

того, были ли они реализованы путем вызова CYCLE150 или путем программирования

параметра настройки SD55613 $SCS_MEA_RESULT_DISPLAY в программе.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

75

Описание

3.14 Дополнительные функции

3.14.3.2

Управляющий цикл CYCLE150

Функция

Для активации функции записи в журнал просто программируется вызов цикла

CYCLE150. Индикация результатов и запись в журнал могут выбирать по отдельности и

управляться независимо друг от друга. Параметры в CYCLE150 действуют модально до

конца программы или сброса или до повторного вызова цикла.

Порядок действий

Программно-управляемая регистрация в журнале включается и выключается через

соответствующее параметрирование CYCLE150. Он должен быть запрограммирован

один раз в начале программы измерения. Только при изменении входных параметров

потребуется повторное программирование перед соответствующим вызовом

измерительного цикла. При завершении программы (СБРОС канала) функция

выключается автоматически, явного программирования не требуется.

Обрабатываемая УП или программа ShopMill создана и открыт редактор.

1. Нажать программную клавишу "Измерить деталь" или

"Измерить инструмент"

2. Нажать программную клавишу “Результат измерения”.

Открывается окно ввода "Результат измерения".

3. Отметить соответствующие поля выбора (см. таблицу

ниже)

Маска содержит поле выбора для экрана результата измерения (выключение и

включение с выбором состояния "выкл" / "вкл"). Кроме этого есть поле выбора для

журнала (выключение и включение с выбором состояния "выкл" / "вкл" / "последнее

измерение").

Если в обоих полях выбрано состояние "выкл", то все последующие поля ввода для

соответствующей функции скрыты.

Параметр

Параметр

Описание

Экран результата изме-

выкл / вкл

рения

Режим индикации

автом. 8 с / NC-Start / при ошибке

Журнал

Тип журнала

Стандартный журнал / журнал пользователя

Формат журнала

Текстовый формат / табличный формат

(для стандартного журна-

(расширение файла TXT / CSV)

ла)

Данные журнала

новые / прикрепить

Место хранения журнала

Директория / как программа обработки детали / переменная

Название файла журнала

Тип файла установлен согласно выбору формата журнала

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

77

Описание

3.14 Дополнительные функции

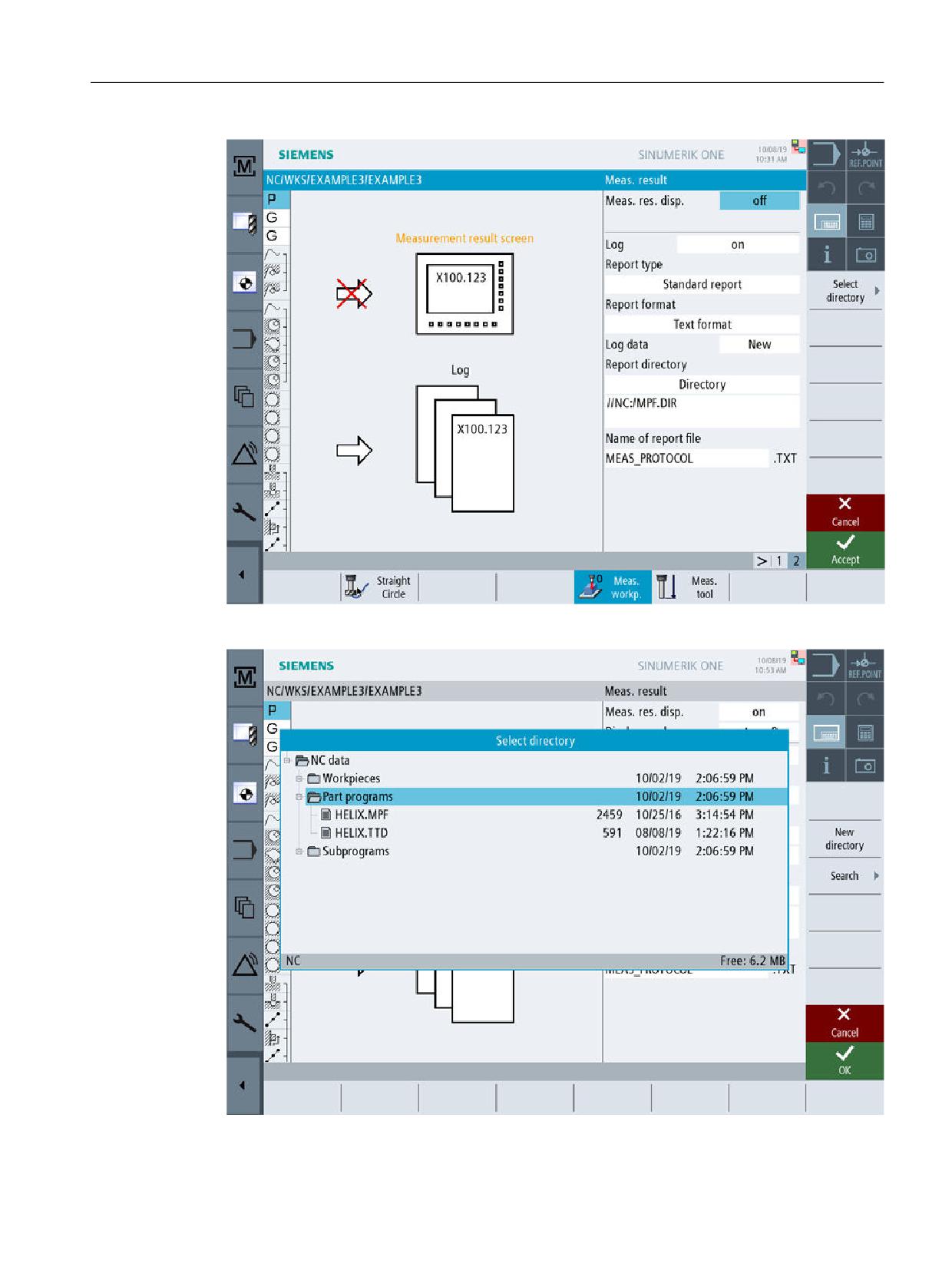

Рисунок 3-13

Открытие диалога выбора для сохранения журнала

Рисунок 3-14

Диалог выбора для сохранения журнала

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

79

Описание

3.14 Дополнительные функции

3.14.3.3

Журнал "Последнее измерение"

Функция

Функция «Запись последнего измерения в журнал» программируется путем

однократного вызова цикла записи журнала CYCLE150. Измерение при этом не

выполняется, а происходит обращение к еще находящимся в результирующих

параметрах измерительных циклов (переменные GUD) значениям последнего

измерения, и вызывается только один вспомогательный цикл для регистрации в

журнале. Эта функция имеет смысл только при выборе «журнал выкл.» во время

измерения.

Условие

Вывод стандартного журнала возможен только в том случае, если прежде был активен

измерительный цикл в автоматическом режиме.

Порядок действий

УП для записи журнала "Последнее измерение" создана и редактор открыт.

1. Выбрать в поле ввода журнала "Последнее измерение"

2. Задать другие параметры согласно приведенному вы-

ше описанию

3. Нажать программную клавишу "Применить". В редак-

торе появляется созданный вызов цикла.

Пример программирования:

CYCLE150(30,11012,"//NC/MPF.DIR/LAST_MEASURE.TXT")

M30

3.14.3.4

Стандартный журнал

Функция

Стандартные журналы предоставляют результаты из измерительных циклов в наглядной

структуре. Вывод возможен в текстовом или табличном формате. Содержание и

структура предопределены.

Условие

Стандартные журналы возможны только в комбинации с вызовами измерительных

циклов.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

81

Описание

3.14 Дополнительные функции

В месте программы, в котором вызывается CYCLE160, выполняется регистрация

согласно установленной через вызов CYCLE150 цели регистрации - точно так же как при

регистрации результатов измерений.

С помощью этой функции можно как вывести полный пользовательский журнал (без

отсылки на измерения), так и вставить дополнительные строки в стандартные журналы.

Если дополнительные строки записываются в стандартные журналы в табличном

формате, то за форматирование столбцов в этих строках отвечает сам пользователь

(вставить разделительный символ „;“).

Порядок действий

В маске ввода CYCLE150 для управления журналом выбирается "Журнал пользователя".

Не делается различий между текстовым и табличным форматом - пользователь

самостоятельно определяет содержание. Соответствующее поле выбора в

пользовательском журнале скрывается.

Если вводится путь, то для этого используется тот же диалог, что и для стандартного

журнала.

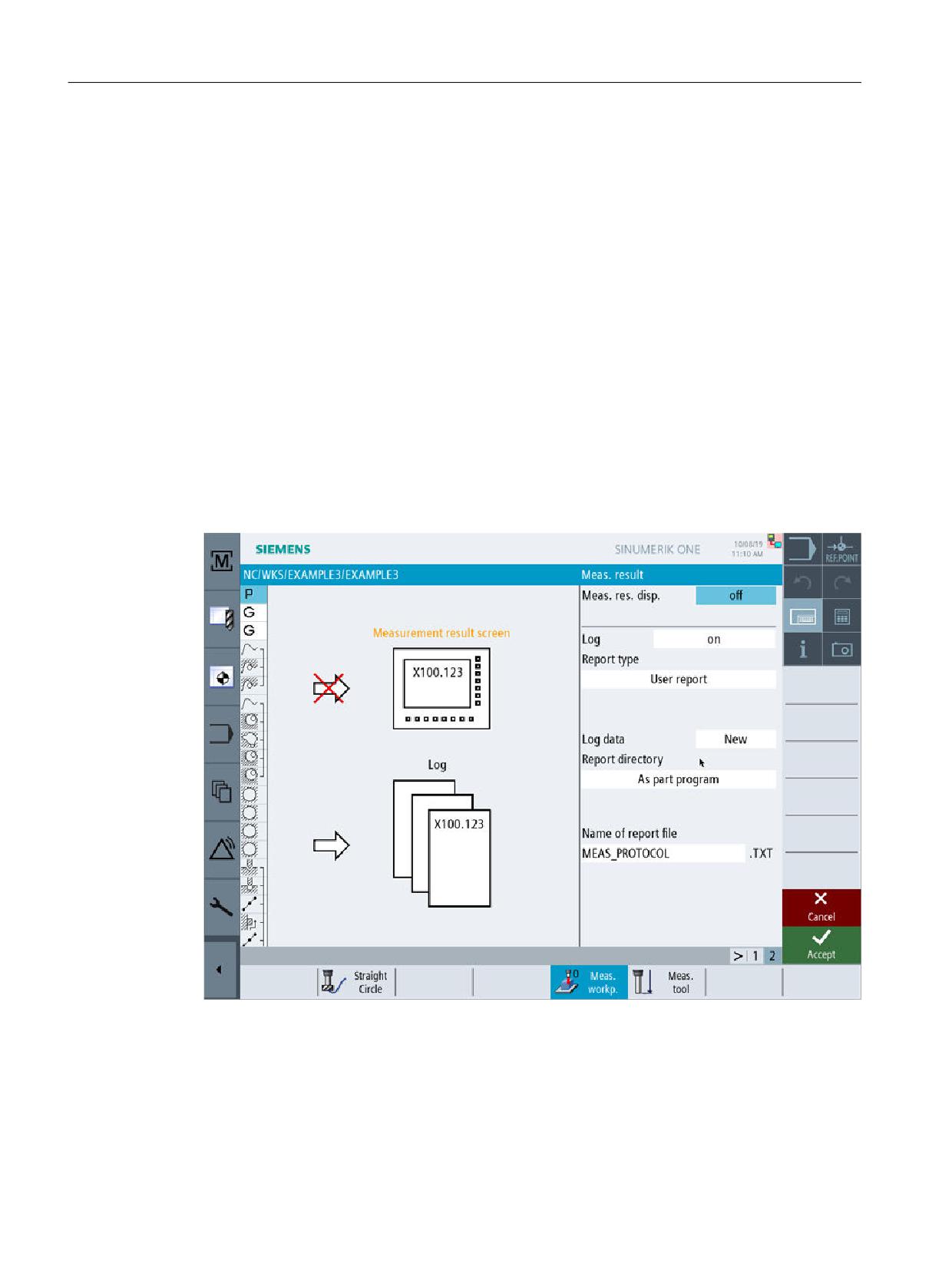

Рисунок 3-15

Маска ввода журнала пользователя

Измерительные циклы

84

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4

4.1

Общие условия

4.1.1

Обзор измерительных циклов

Функция измерительных циклов

Таблица ниже описывает функции измерительных циклов для токарной и фрезерной

технологии.

Таблица 4-1 Измерительные циклы

Измеритель-

Описание

Варианты измерения

ный цикл

CYCLE973 ²⁾

С помощью этого измерительного цикла можно кали-

• Калибровка измерительного щупа - дли-

бровать измерительный щуп детали на поверхности де-

на

тали или в пазу.

• Калибровка измерительного щупа - ра-

диус на поверхности

• Калибровка измерительного щупа - щуп

в пазу

CYCLE974 ²⁾

С помощью этого измерительного цикла можно опре-

• Измерение при токарной обработке - пе-

делить нулевую точку детали в выбранной измеритель-

редняя кромка

ной оси или коррекцию инструмента с помощью 1-то-

• Измерение при токарной обработке -

чечного измерения.

внутренний диаметр

• Измерение при токарной обработке - на-

ружный диаметр

CYCLE994 ²⁾

С помощью этого измерительного цикла можно опре-

• Измерение при токарной обработке -

делить нулевую точку детали в выбранной измеритель-

внутренний диаметр

ной оси или коррекцию инструмента с помощью 2-то-

• Измерение при токарной обработке - на-

чечного измерения. Для этого последовательно вы-

ружный диаметр

полняется автоматический подвод к двум противопо-

ложным точкам измерения на диаметре.

CYCLE976

С помощью этого измерительного цикла можно кали-

• Калибровка измерительного щупа - дли-

бровать измерительный щуп детали в калибровочном

на на поверхности

кольце или на калибровочной сфере полностью в рабо-

• Калибровка измерительного щупа - ра-

чей плоскости или на кромке для определенной оси и

диус в кольце

направления.

• Калибровка измерительного щупа - ра-

диус на кромке

• Калибровка измерительного щупа - ка-

либровка на сфере

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

91

Варианты измерения

4.1 Общие условия

Измеритель-

Описание

Варианты измерения

ный цикл

CYCLE961

С помощью этого измерительного цикла можно опре-

•

Угол - прямой угол

делить положение угла детали (внутри или снаружи) и

•

Угол - любой угол

использовать как смещение нулевой точки.

CYCLE977

С помощью этого измерительного цикла можно опре-

•

Кромка Расстояние - паз

делить центр в плоскости, а также ширину или диаметр.

•

Кромка Расстояние - перемычка

•

Отверстие - прямоугольный карман

•

Отверстие - 1 отверстие

•

Цапфа - прямоугольная цапфа

•

Цапфа - 1 круговая цапфа

CYCLE978

С помощью этого измерительного цикла можно изме-

•

Кромка Расстояние - установить кромку

рить кромку в системе координат детали.

CYCLE979

С помощью этого измерительного цикла можно изме-

•

Отверстие - круговой сегмент внутри

рить центр в плоскости и радиус круговых сегментов.

•

Цапфа - круговой сегмент снаружи

CYCLE995

С помощью этого измерительного цикла можно изме-

•

3D - угловое отклонение шпинделя

рить наклон шпинделя на станке.

CYCLE996

С помощью этого измерительного цикла можно опре-

•

3D - кинематика

делить релевантные для трансформации данные для ки-

нематической трансформации с использованием круг-

овых осей.

CYCLE9960

С помощью этого измерительного цикла можно опре-

•

3D - кинематика

делить значимые для трансформации данные для кине-

матических трансформаций с использованием круг-

овых осей.

CYCLE997

С помощью этого измерительного цикла можно опре-

•

3D - сфера

делить цикл и диаметр сферы. Кроме этого, можно из-

•

3D - 3 сферы

мерить центры трех распределенных сфер. Сформиро-

ванная через три центра сфер плоскость определяется

в своем угловом положении относительно рабочей пло-

скости в системе координат детали.

CYCLE998

С помощью этого измерительного цикла можно опре-

•

Кромка Расстояние - выверить кромку

делить угловое положение поверхности (плоскости) от-

•

3D - точная установка плоскости

носительно рабочей плоскости и угол кромок в системе

координат детали.

CYCLE971 ¹⁾

С помощью этого измерительного цикла можно выпол-

•

Калибровка измерительного щупа

нить калибровку измерительного щупа инструмента и

•

Измерение инструмента

измерение длины инструмента и/или радиуса инстру-

мента для фрезерных инструментов.

CYCLE982 ²⁾

С помощью этого измерительного цикла можно выпол-

•

Калибровка измерительного щупа

нить калибровку измерительного щупа инструмента и

•

Токарный инструмент

измерение токарных, сверлильных и фрезерных ин-

струментов на токарных станках.

•

Фреза

•

Сверло

1)

только для фрезерной технологии

2)

только для токарной технологии

Измерительные циклы

92

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.1 Общие условия

4.1.2

Выбор вариантов измерения через программные клавиши (токарная

обработка)

Ниже варианты измерения токарной технологии представлены в древовидной структуре

меню в редакторе программ. Представлены все имеющиеся в СЧПУ варианты

измерения. Но на конкретной установке могут быть выбраны только шаги, возможные

согласно установленной расширенной технологии.

Древовидное меню токарной технологии

→

→

Длина (CYCLE973)

Радиус на плоскости (CYCLE973)

(Страница 104)

Калибровка в пазу (CYCLE973)

(Страница 108)

Передняя кромка (CYCLE974)

(Страница 113)

Внутренний диаметр (CYCLE974,

CYCLE994) (Страница 116)

Наружный диаметр (CYCLE974,

CYCLE994) (Страница 122)

→

Калибровка измерительного

щупа (CYCLE982) (Страница 284)

Токарный инструмент

(CYCLE982) (Страница 290)

Сверло (CYCLE982) (Страни-

ца 303)

Следующие программные клавиши отображаются только при установленной

расширенной технологии "Фрезерование" (спец. для канала MD52201

$MCS_TECHNOLOGY_EXTENSION = 2).

→

→

Длина на кромке (CYCLE976)

(Страница 137)

Радиус в кольце (CYCLE976)

(Страница 137)

Радиус на кромке (CYCLE976)

(Страница 142)

Калибровка на сфере

(CYCLE976) (Страница 152)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

93

Варианты измерения

4.1 Общие условия

Внутренний диаметр (CYCLE974,

CYCLE994) (Страница 116)

→

Установить кромку (CYCLE978)

(Страница 156)

Выверить кромку (CYCLE998)

(Страница 163)

Паз (CYCLE977) (Страница 170)

Перемычка (CYCLE977) (Страни-

ца 177)

→

Прямой угол (CYCLE961) (Стра-

ница 184)

Любой угол (CYCLE961) (Страни-

ца 188)

→

Прямоугольный карман

(CYCLE977) (Страница 193)

1 отверстие (CYCLE977) (Страни-

ца 201)

Внутренний круговой сегмент

(CYCLE979) (Страница 206)

→

Прямоугольная цапфа

(CYCLE977) (Страница 213)

1 круговая цапфа (CYCLE977)

(Страница 219)

Внешний круговой сегмент

(CYCLE979) (Страница 225)

→

Точная установка плоскости

(CYCLE998) (Страница 232)

Программная клавиша "3D" от-

ображается, если в общих

SD54760

$SNS_MEA_FUNCTION_MASK_PIE

CE установлен Бит1 = 1.

Сфера (CYCLE997) (Страни-

ца 237)

3 сферы (CYCLE997) (Страни-

ца 242)

Измерительные циклы

94

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.1 Общие условия

Угловое отклонение шпинделя

(CYCLE995) (Страница 248)

Программная клавиша "Угло-

вое отклонение шпинделя" от-

ображается только в программе

в G-кодах.

Полное измерение кинематики

(CYCLE9960) (Страница 252)

Программная клавиша "Кине-

матика" отображается только в

программе в G-кодах при уста-

новленной опции "Измерение

кинематики".

→

Фреза (CYCLE982) (Страни-

ца 295)

См. также

Калибровка измерительного щупа - Длина (CYCLE973) (Страница 101)

Измерение детали на станке с комбинированной технологией (Страница 278)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

95

Варианты измерения

4.1 Общие условия

4.1.3

Выбор вариантов измерения через программные клавиши (фрезерная

обработка)

Ниже варианты измерения для фрезерной технологии представлены в древовидном

меню в редакторе программ.

Представлены все имеющиеся в СЧПУ варианты измерения. Но на конкретной установке

могут быть выбраны только шаги, возможные согласно установленной расширенной

технологии.

Древовидное меню фрезерной технологии

→

→

Длина (CYCLE976)

Радиус в кольце (CYCLE976)

(Страница 137)

Радиус на кромке (CYCLE976)

(Страница 142)

Калибровка на сфере

(CYCLE976) (Страница 152)

→

Установить кромку (CYCLE978)

(Страница 156)

Выверить кромку (CYCLE998)

(Страница 163)

Паз (CYCLE977) (Страница 170)

Перемычка (CYCLE977) (Страни-

ца 177)

→

Прямой угол (CYCLE961) (Стра-

ница 184)

Любой угол (CYCLE961) (Страни-

ца 188)

→

Прямоугольный карман

(CYCLE977) (Страница 193)

1 отверстие (CYCLE977) (Страни-

ца 201)

Внутренний круговой сегмент

(CYCLE979) (Страница 206)

→

Прямоугольная цапфа

(CYCLE977) (Страница 213)

Измерительные циклы

96

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.1 Общие условия

1 круговая цапфа (CYCLE977)

(Страница 219)

Внешний круговой сегмент

(CYCLE979) (Страница 225)

Программ-

→

Точная установка плоскости

ная

(CYCLE998) (Страница 232)

клавиша

"3D" отобра-

жается,

если в

общих

SD54760

$SNS_MEA_F

UNCTION_M

ASK_PIECE

установлен

Бит1 = 1.

Сфера (CYCLE997) (Страни-

ца 237)

3 сферы (CYCLE997) (Страни-

ца 242)

Угловое отклонение шпинделя

(CYCLE995) (Страница 248)

Программная клавиша "Угло-

вое отклонение шпинделя" от-

ображается только в програм-

ме в G-кодах.

Полное измерение кинематики

(CYCLE9960) (Страница 252)

Программная клавиша "Кине-

матика" отображается только в

программе в G-кодах при уста-

новленной опции "Измерение

кинематики".

→

Калибровка измерительного

щупа (CYCLE971) (Страни-

ца 313)

Фреза или сверло (CYCLE971)

(Страница 321)

Фреза или сверло (CYCLE971)

(Страница 321)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

97

Варианты измерения

4.1 Общие условия

Следующие программные клавиши отображаются при установленной расширенной

технологии "Токарная" (спец. для канала MD52201 $MCS_TECHNOLOGY_EXTENSION = 1).

→

токарный инструмент

(CYCLE982) (Страница 290)

См. также

Калибровка измерительного щупа - Калибровка в пазу (CYCLE973) (Страница 108)

Измерение при токарной обработке - передняя кромка (CYCLE974) (Страница 113)

Измерение при токарной обработке - Внутренний диаметр (CYCLE974, CYCLE994)

(Страница 116)

Измерение при токарной обработке - Наружный диаметр (CYCLE974, CYCLE994)

(Страница 122)

4.1.4

Результирующие параметры

Определение

Результирующие параметры это предоставленные измерительными циклами результаты

измерений.

Параметр

Тип

Объяснение

_OVR[ ]

REAL

Результирующий параметр - действительное число:

заданные значения, фактические значения, разности, поправки и

т.п.

_OVI[ ]

INTEGER

Результирующий параметр - целочисленный

Измерительные циклы

98

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.1 Общие условия

Вызов

Результирующие параметры измерительных циклов находятся в спец. для канала

переменных пользователя. Они могут вызываться из области управления следующим

образом:

1. Нажать программную клавишу «Параметры».

3. Нажать программную клавишу "Пользовательская перемен-

ная".

В окне "Спец. для канала пользовательские переменные" отоб-

ражаются результирующие параметры _OVR[ ] и _OVI[ ].

2. Нажать программную клавишу «Канал GUD».

Примечание

Если имеются не только переменные SGUD, то с помощью программной клавиши

«Выбор GUD» потребуется выбрать «SGUD».

Варианты измерения

Какие результирующие параметры будут выводиться измерительными циклами,

описывается в отдельных вариантах измерения.

Некоторые варианты измерения выводят при измерении деталей с коррекцией

инструмента или коррекцией в WO дополнительные результирующие параметры, см.

главу Дополнительные результирующие параметры (Страница 381).

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

99

Варианты измерения

4.2 Измерение детали (токарная обработка)

Информация об измерении в сочетании с 3-й осью представлена в главе Расширенное

измерение (Страница 129).

Примечание

Список соответствий используемых параметров измерительных циклов, машинных и

установочных данных касательно версий измерительных циклов 7.5, 2.6 и 4.4 можно

найти в приложении Изменения от версии циклов SW4.4 (Страница 385)!

4.2.2

Калибровка измерительного щупа - Длина (CYCLE973)

Функция

Только для токарного станка без фрезерной технологии.

С помощью этого варианта измерения возможна калибровка измерительного щупа

детали с положением резцов SL=5 до 8 на известной плоскости (относительно детали).

Тем самым определяются точки срабатывания измерительного щупа.

Как опция через параметр «Согласовать длину инструмента» можно внести фактическую

длину в памяти коррекции инструмента.

Принцип измерения

Полученная позиция контакта измерительного щупа детали в оси просчитывается с

соответствующей длиной измерительного щупа. Вычисленная точка срабатывания

определяется в соответствующей оси и направлении оси и вносится в выбранный блок

данных калибровки (поле данных калибровки) измерительного щупа детали.

Измерительный щуп подводится в направлении измерения к опорной поверхности (к

примеру, детали).

;

=

')$

=

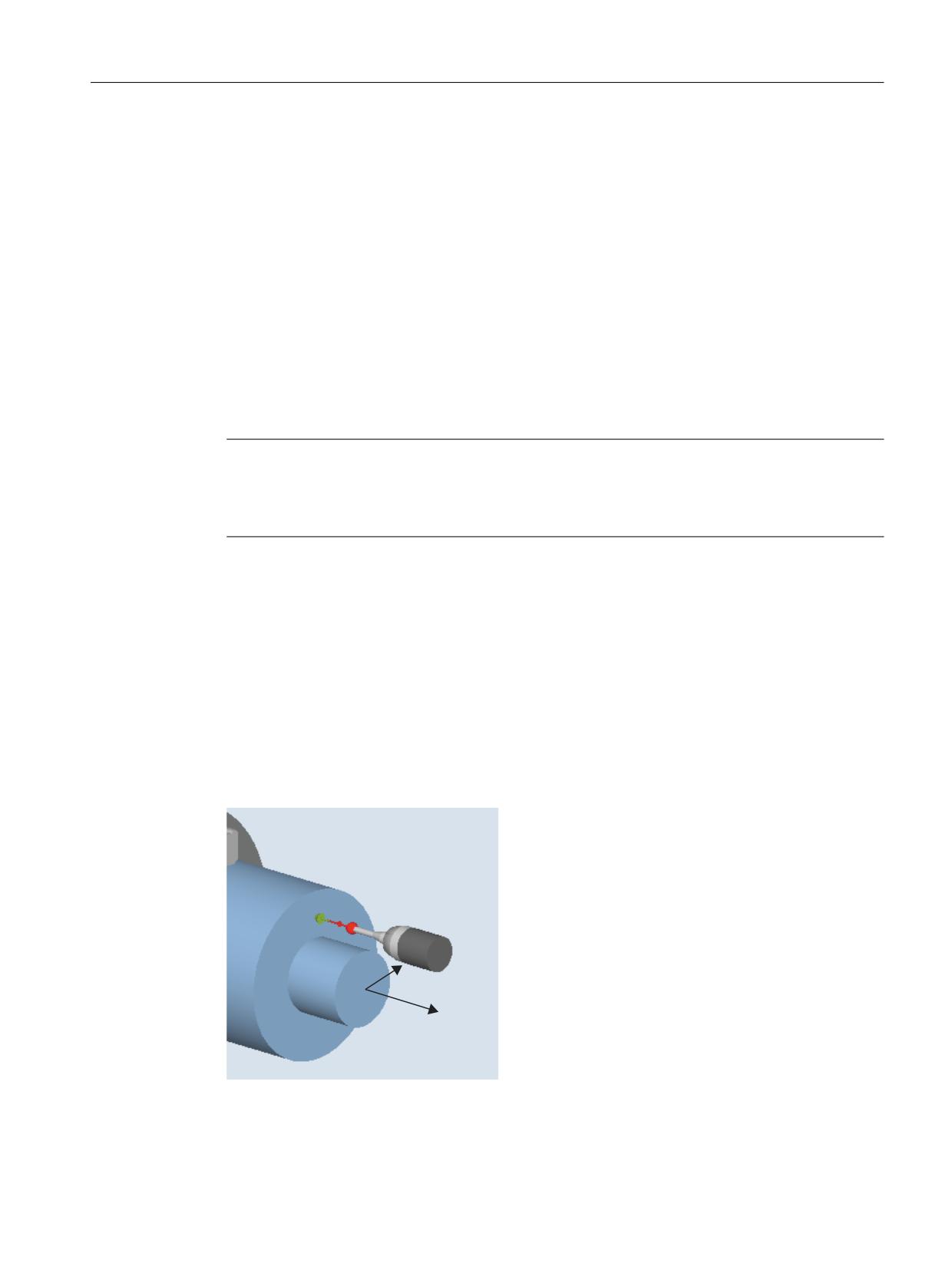

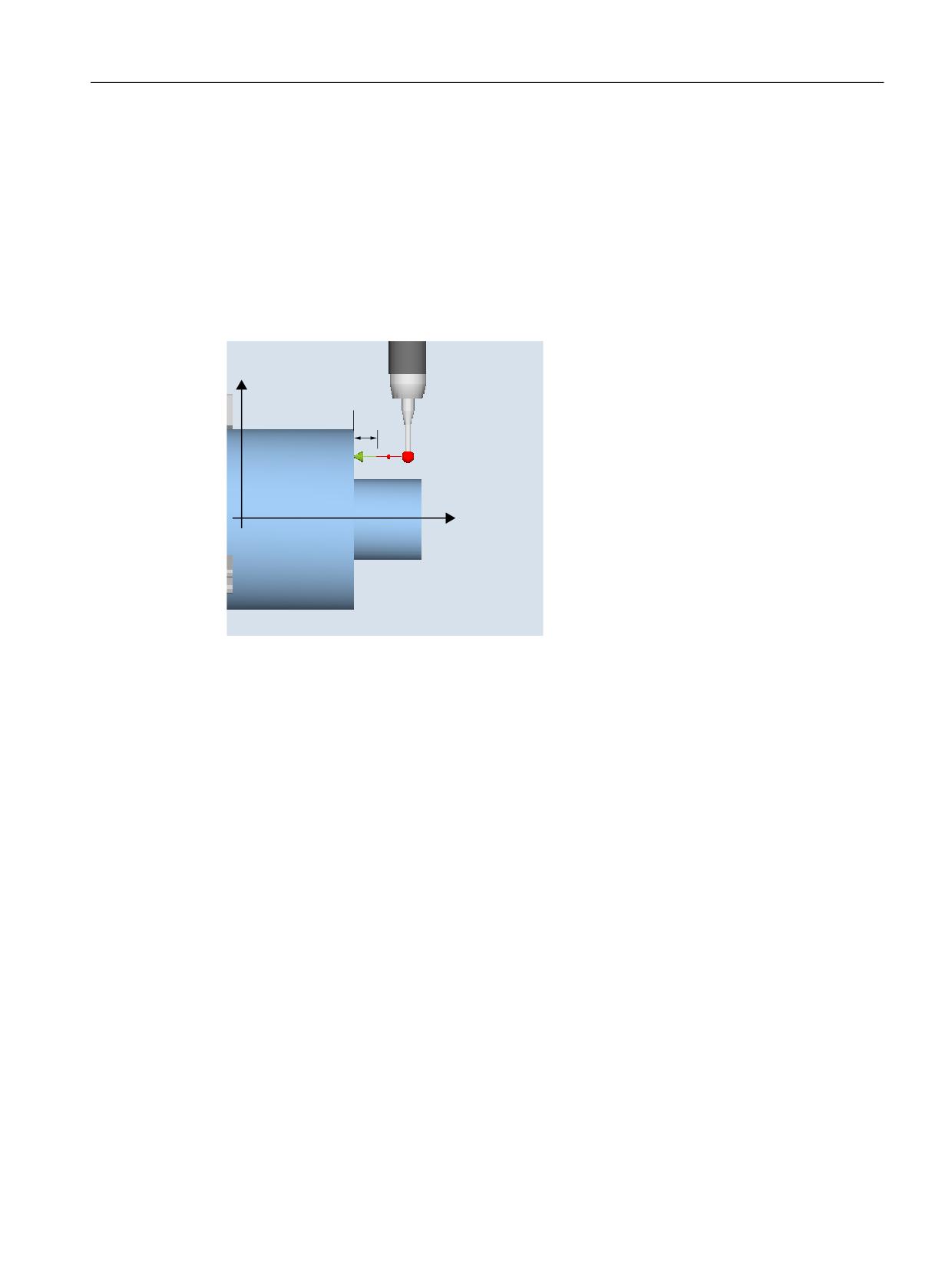

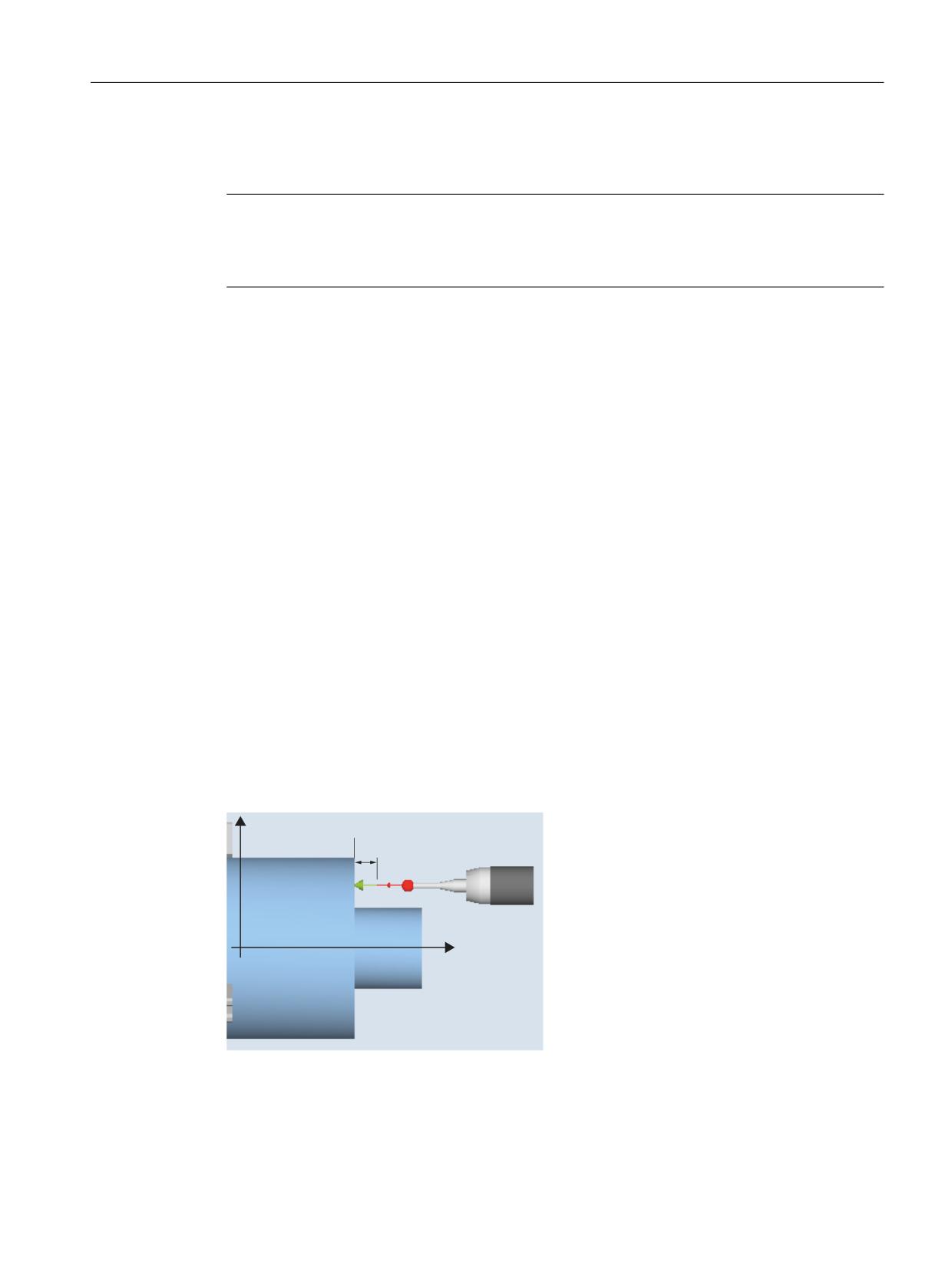

Рисунок 4-1

Калибровка: длина на плоскости (CYCLE973), пример G18, SL=7

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

101

Варианты измерения

4.2 Измерение детали (токарная обработка)

Условия

• Плоскость должна лежать параллельно оси системы координат детали (WСS).

• Опорная поверхность должна иметь низкую шероховатость.

• Измерительный щуп детали вызывается как инструмент с коррекцией инструмента.

• В качестве типа щупа установить 580.

• Калибровка длины измерительного щупа не является измерением инструмента.

Отклонение значений физической длины измерительного щупа от значений в данных

инструмента не должно превышать 5 мм / 0,2 дюйма.

Исходная позиция перед измерением

Позиционировать измерительный щуп напротив опорной поверхности.

Позиция после завершения измерительного цикла

Измерительный щуп располагается напротив опорной поверхности на расстоянии

выбранной длины измерения (DFA).

См. также

Измерение детали на станке с комбинированной технологией (Страница 278)

Принцип действий

Выполняемая программа обработки детали или программа ShopTurn создана и Вы

находитесь в редакторе.

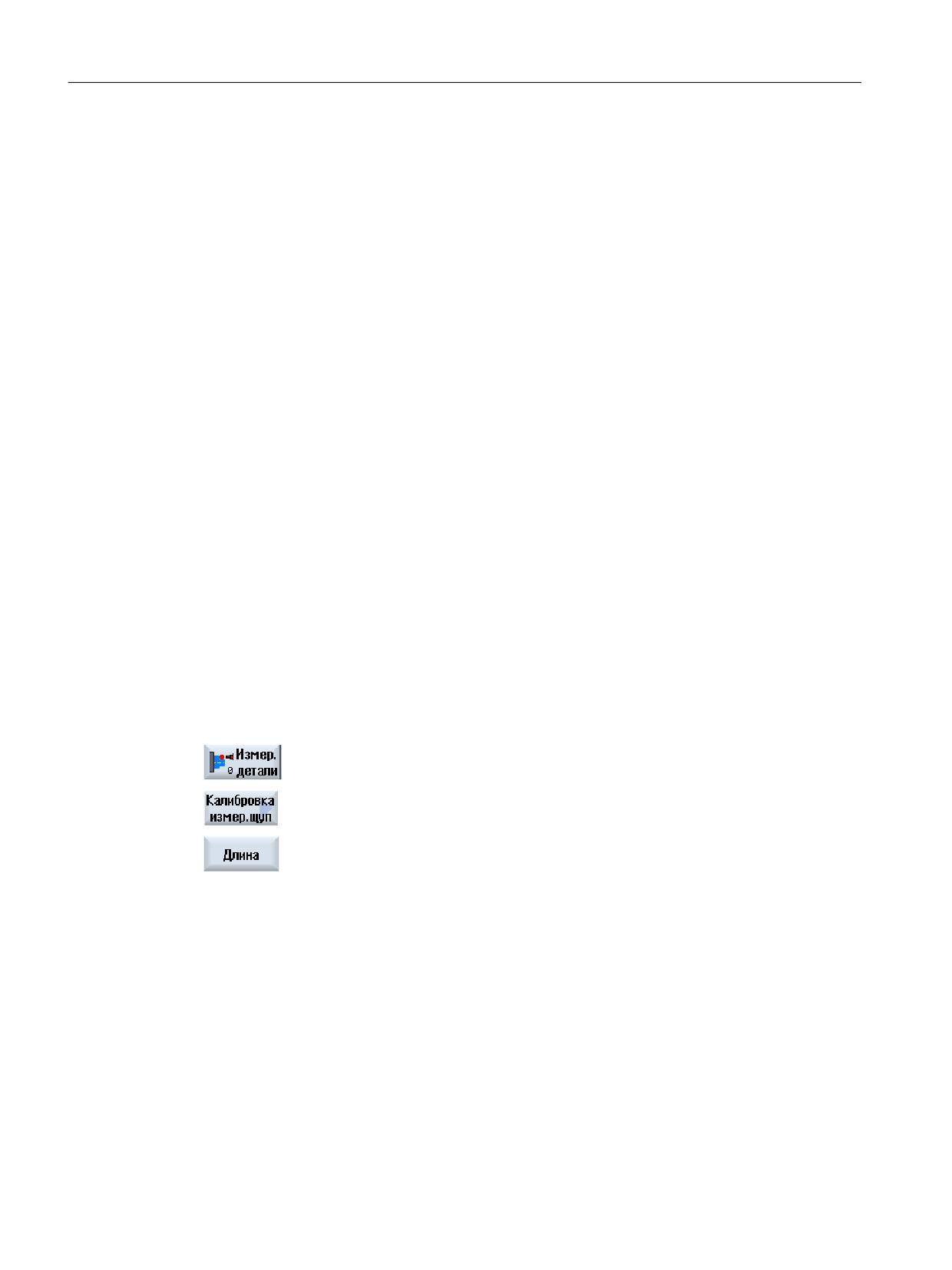

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного

щупа".

3. Нажать программную клавишу "Длина".

Открывается окно ввода "Калибровка: длина на плоскости".

Измерительные циклы

102

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Единица

Параметр

Описание

Единица

Блок данных калибровки (1-

-

T

Название измерительного щу-

-

40), возможен ввод пере-

па

менной¹⁾

F

Подача калибровки и изме-

Путь/мин

D

Номер резца (1 - 9)

-

рения

Блок данных калибровки (1-

-

40), возможен ввод перемен-

ной¹⁾

β

Точная установка инструмента

Градус

с осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

F

Подача калибровки и измере-

мм/мин

ния

CP

Угол позиционирования для

градус

диапазона измерений

Z

Начальная точка Z измерения

мм

X

Начальная точка X измерения

мм

Y

Начальная точка Y измерения

мм

Параметр

Описание

Единица

Согласование

Согласование длины щупа и точки срабатывания:

-

длины инстру-

• Да

мента

• Нет (только согласование точки срабатывания)

Направление

Измерительная ось (при G18):

-

измерения

•

+/- Z

•

+/- X

Z0 / X0

Исходная точка Z / X (согласно направлению измерения)

мм

DFA

Измерительное расстояние

мм

TSA

Доверительная область для результата измерения

мм

1)

Имя переменной не должно быть пустым.

Примечание

При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому

запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки

"Превышение доверительной области".

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

103

Варианты измерения

4.2 Измерение детали (токарная обработка)

Список результирующих параметров

Вариант измерения "Длина" предоставляет следующие результирующие параметры:

Таблица 4-2

Результирующие параметры "Длина"

Параметр

Описание

Единица

_OVR [4]

Фактическое значение диаметра сферы измерительного щупа

мм

_OVR [5]

Разность диаметра сферы измерительного щупа

мм

_OVR [8]

Точка срабатывания, минусовое направление, фактическое значе-

мм

ние, 1-я ось плоскости

_OVR [10]

Точка срабатывания, плюсовое направление, фактическое значе-

мм

ние, 1-я ось плоскости

_OVR [12]

Точка срабатывания, минусовое направление, фактическое значе-

мм

ние, 2-я ось плоскости

_OVR [14]

Точка срабатывания, плюсовое направление, фактическое значе-

мм

ние, 2-я ось плоскости

_OVR [9]

Точка срабатывания, минусовое направление, разница, 1-я ось пло-

мм

скости

_OVR [11]

Точка срабатывания, плюсовое направление, разница, 1-я ось пло-

мм

скости

_OVR [13]

Точка срабатывания, минусовое направление, разница, 2-я ось пло-

мм

скости

_OVR [15]

Точка срабатывания, плюсовое направление, разница, 2-я ось пло-

мм

скости

_OVR [20]

Позиционное отклонение 1-й оси плоскости (наклонное положение

мм

измерительного щупа)

_OVR [21]

Позиционное отклонение 2-й оси плоскости (наклонное положение

мм

измерительного щупа)

_OVR [27]

Диапазон коррекции нуля

мм

_OVR [28]

Доверительная область

мм

_OVI [2]

Номер измерительного цикла

-

_OVI [5]

Номер щупа

-

_OVI [9]

Номер ошибки

-

4.2.3

Калибровка измерительного щупа - Радиус на плоскости (CYCLE973)

Функция

Только для токарных станков без фрезерной технологии.

С помощью этого варианта измерения можно калибровать радиус измерительного щупа

детали с положением режущих кромок SL=5 до 8 на поверхности. Тем самым

определяются точки срабатывания измерительного щупа.

Опорная поверхность относится к детали. Можно калибровать только в выбранной оси и

направлении, которые расположены вертикально относительно этой опорной

поверхности.

Измерительные циклы

104

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Принцип измерения

Полученная позиция контакта измерительного щупа детали в спараметрированной оси

и направлении просчитывается с заданным значением эталонной поверхности и из этого

выводится соответствующая точка срабатывания.

Если ошибки отсутствуют, то запускающее значение вносится в выбранный блок данных

калибровки измерительного щупа детали.

Измерительный щуп подводится в направлении измерения к эталонной поверхности (к

примеру, детали).

;

=

')$

=

Рисунок 4-2

Калибровка: радиус на поверхности (CYCLE973), пример G18, SL=8

Условия

• Поверхность должна располагаться параллельно оси системы координат детали

(WСS).

• Опорная поверхность должна иметь низкую шероховатость.

• Измерительный щуп детали вызывается как инструмент с коррекцией на инструмент.

• В качестве типа щупа установить 580.

Исходная позиция перед измерением

Позиционировать измерительный щуп напротив опорной поверхности.

Позиция после завершения измерительного цикла

Измерительный щуп (радиус шарика) находится напротив опорной поверхности на

расстоянии длины измерения.

См. также

Измерение детали на станке с комбинированной технологией (Страница 278)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

105

Варианты измерения

4.2 Измерение детали (токарная обработка)

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного

щупа".

3. Нажать программную клавишу "Радиус на плоскости".

Открывается окно ввода "Калибровка: радиус на плоскости".

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Единица

Параметр

Описание

Единица

Блок данных калибровки (1-

-

T

Название измерительного

-

40), возможен ввод перемен-

щупа

ной¹⁾

F

Подача калибровки и изме-

путь/мин

D

Номер режущей кромки (1 -

-

рения

9)

Блок данных калибровки (1-

-

40), возможен ввод перемен-

ной¹⁾

F

Подача калибровки и изме-

мм/мин

рения

β

Точная установка инструмен-

градус

та с осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

X

Начальная точка X измере-

мм

ния

Y

Начальная точка Y измере-

мм

ния

Z

Начальная точка Z измере-

мм

ния

Параметр

Описание

Единица

Направление изме-

Измерительная ось (при плоскости измерения G18):

-

рения

•

+/- Z

•

+/- X

Z0 / X0

Опорная точка Z / X (согласно направлению измерения)

мм

DFA

Длина измерения

мм

TSA

Доверительная область для результата измерения

мм

1)

Имя переменной не должно быть пустым.

Измерительные циклы

106

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Примечание

При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому

запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки

"Превышение доверительной области".

Список результирующих параметров

Вариант измерения "Радиус на плоскости" предоставляет следующие результирующие

параметры:

Таблица 4-3

Результирующие параметры "Радиус на плоскости"

Параметр

Описание

Единица

_OVR [4]

Фактическое значение диаметра сферы измерительного щупа

мм

_OVR [5]

Разность диаметра сферы измерительного щупа

мм

_OVR [8]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [10]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [12]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [14]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [9]

Точка срабатывания, минусовое направление, разница, 1-я ось

мм

плоскости

_OVR [11]

Точка срабатывания, плюсовое направление, разница, 1-я ось

мм

плоскости

_OVR [13]

Точка срабатывания, минусовое направление, разница, 2-я ось

мм

плоскости

_OVR [15]

Точка срабатывания, плюсовое направление, разница, 2-я ось

мм

плоскости

_OVR [20]

Позиционное отклонение 1-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [21]

Позиционное отклонение 2-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [27]

Диапазон коррекции нуля

мм

_OVR [28]

Доверительная область

мм

_OVI [2]

Номер измерительного цикла

-

_OVI [5]

Номер щупа

-

_OVI [9]

Номер ошибки

-

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

107

Варианты измерения

4.2 Измерение детали (токарная обработка)

4.2.4

Калибровка измерительного щупа - Калибровка в пазу (CYCLE973)

Функция

Только для токарных станков без фрезерной технологии.

С помощью этого варианта измерения возможна калибровка измерительного щупа

детали с положением режущих кромок SL=7 или SL=8 в эталонном пазу относительно

станка в осях плоскости. При калибровке по выбору можно определить длину

измерительного щупа или радиус шарика измерительного щупа.

При определении радиуса возможна калибровка в одном направлении или в

противоположных направлениях оси. Дополнительно при калибровке в

противоположных направлениях можно определить позиционное отклонение

(наклонное положение) измерительного щупа и эффективный диаметр шарика

измерительного щупа.

Принцип измерения

Измеренные позиции контакта измерительного щупа детали в спараметрированной оси

учитываются с относящимися к станку данными выбранного калибровочного паза и из

них вычисляются точки срабатывания в положительном и отрицательном направлении,

а также позиционное отклонение в этой оси и эффективный диаметр шарика

измерительного щупа. Точки срабатывания всегда относятся к центру шарика

измерительного щупа (TCP).

Измерительный щуп перемещается в калибровочном пазу в обоих направлениях в

выбранной измерительной оси.

;

;

')$

=

')$

=

Калибровка: щуп в пазу (CYCLE973),

Калибровка: щуп в пазу (CYCLE973),

пример G18, SL=7

пример G18, SL=8

Измерительные циклы

108

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Условия

• Измерительный щуп детали должен вызываться как инструмент с соответствующей

коррекцией на инструмент.

• Относящиеся к станку геометрические размеры выбранного калибровочного щупа

перед калибровкой должны быть внесены в соответствующие общие параметры

настройки.

;

;

.1B

.1B

.1B

.1B

=

=

.1B

.1B

.1B

Геометрия калибровочного паза,

Геометрия калибровочного паза,

пример G18, SL=7

пример G18, SL=8

Таблица 4-4 Общие параметры настройки для размеров калибровочного паза

Калибро-

Общий параметр настройки

Описание

вочный паз

KN_0

SD54621 $SNS_MEA_CAL_EDGE_PLUS_DIR_AX2

Кромка калибровочного паза в положитель-

ном направлении 2-й измерительной оси

KN_1

SD54622 $SNS_MEA_CAL_EDGE_MINUS_DIR_AX2

Кромка калибровочного паза в отрицатель-

ном направлении 2-й измерительной оси

KN_2

SD54615 $SNS_MEA_CAL_EDGE_BASE_AX1

Основание калибровочного паза 1-й изме-

рительной оси

KN_3

SD54617 $SNS_MEA_CAL_EDGE_PLUS_DIR_AX1

Кромка калибровочного паза в положитель-

ном направлении 1-й измерительной оси

KN_4

SD54618 $SNS_MEA_CAL_EDGE_MINUS_DIR_AX1

Кромка калибровочного паза в отрицатель-

ном направлении 1-й измерительной оси

KN_5

SD54620 $SNS_MEA_CAL_EDGE_UPPER_AX2

Верхняя кромка калибровочного паза 2-й

измерительной оси

KN_6

SD54619 $SNS_MEA_CAL_EDGE_BASE_AX2

Основание калибровочного паза 2-й изме-

рительной оси

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

109

Варианты измерения

4.2 Измерение детали (токарная обработка)

Исходная позиция перед измерением

Начальная точка должна быть выбрана таким образом, чтобы выбранный

измерительный щуп детали мог бы быть позиционирован по кратчайшему пути

параллельными осям движениями без столкновений в выбранный эталонный паз

согласно активному положению резцов.

Позиция после завершения измерительного цикла

После завершения процесса калибровки с одним направлением калибровки

измерительный щуп расположен напротив опорной поверхности с удалением на путь

измерения (DFA). При калибровки с 2 направлениями калибровки позицией щупа по

завершении процесса измерения является начальная позиция.

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного

щупа".

3. Нажать программную клавишу "Калибровка в пазу".

Открывается окно ввода "Калибровка: щуп в пазу".

Измерительные циклы

110

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Единица

Параметр

Описание

Единица

PL

Плоскость измерения (G17 -

-

T

Название измерительного щу-

-

G19)

па

Блок данных калибровки (1-

-

D

Номер режущей кромки (1 - 9)

-

40), возможен ввод перемен-

ной¹⁾

F

Подача калибровки и изме-

путь/мин

Блок данных калибровки (1-

-

рения

40), возможен ввод перемен-

ной¹⁾

β

Точная установка инструмента

градус

с осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

F

Подача калибровки и измере-

мм/мин

ния

X

Начальная точка X измерения

мм

Y

Начальная точка Y измерения

мм

Z

Начальная точка Z измерения

мм

Параметр

Описание

Единица

Калибровка

• Длина (калибровка длины щупа)

-

• Радиус (калибровка радиуса щупа)

Направления калибровки

•

1: калибровка в одном направлении

-

(только при калибровке «Ра-

•

2: калибровка в противоположных направлениях

диус»)

Направление измерения

Измерительная ось (согласно плоскости измерения):

-

•

(+/-) Z

•

(+/-) X

Согласование длину инстру-

• Нет (только согласование точки срабатывания)

-

мента

• Да (согласование длины щупа и точки срабатывания)

(только при калибровке

«Длина»)

Блок данных калибровоч-

•

1

-

ного паза

•

2

•

3

DFA

Длина измерения

мм

TSA

Доверительная область для результата измерения

мм

1)

Имя переменной не должно быть пустым.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

111

Варианты измерения

4.2 Измерение детали (токарная обработка)

Примечание

При первой калибровке поле данных щупа еще предустановленно на «0». Поэтому

необходимо запрограммировать параметр TSA > радиуса сферы щупа, чтобы не

допустить ошибки «Превышение доверительной области».

Список результирующих параметров

Вариант измерения "Калибровка в пазу" предоставляет следующие результирующие

параметры:

Таблица 4-5

Результирующие параметры "Калибровка в пазу"

Параметр

Описание

Единица

_OVR [4]

Фактическое значение диаметра сферы измерительного щупа

мм

_OVR [5]

Разность диаметра сферы измерительного щупа

мм

_OVR [8]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [10]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [12]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [14]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [9]

Точка срабатывания, минусовое направление, разница, 1-я ось

мм

плоскости

_OVR [11]

Точка срабатывания, плюсовое направление, разница, 1-я ось

мм

плоскости

_OVR [13]

Точка срабатывания, минусовое направление, разница, 2-я ось

мм

плоскости

_OVR [15]

Точка срабатывания, плюсовое направление, разница, 2-я ось

мм

плоскости

_OVR [20]

Позиционное отклонение 1-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [21]

Позиционное отклонение 2-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [27]

Диапазон коррекции нуля

мм

_OVR [28]

Доверительная область

мм

_OVI [2]

Номер измерительного цикла

-

_OVI [5]

Номер щупа

-

_OVI [9]

Номер ошибки

-

Измерительные циклы

112

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

4.2.5

Измерение при токарной обработке - передняя кромка (CYCLE974)

Функция

С помощью этого варианта измерения можно снять размеры детали на кромках в

направлении оси подачи и вывести из этого коррекции.

Результат измерения, измерительная разность, может использоваться следующим

образом:

• Коррекция смещения нулевой точки

• Коррекция инструмента

• Измерение без коррекции

Примечание

Расширенное измерение

Информацию по измерению в комбинации с третьей осью см. главу Расширенное

измерение (Страница 129).

Принцип измерения

Измерительный цикл определяет фактическое значение точки измерения на кромке

токарной детали, относительно нулевой точки детали.

Рассчитывает разница между текущим фактическим значением (измеренное значение)

и установленным заданным значением 1-й оси плоскости (при G18: Z).

Расширенная коррекция на инструмент для однотипных инструментов, а также в

суммарных и отладочных коррекциях возможна.

При коррекции инструмента всегда могут учитываться эмпирические значения.

;

=

Рисунок 4-3

Измерение: передняя кромка (CYCLE974)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

113

Варианты измерения

4.2 Измерение детали (токарная обработка)

Условия

• Измерительный щуп должен быть калиброван в направлении измерения и быть

активным как инструмент. Тип измерительного щупа 580. В случае комбинированной

технологии «токарный/фрезерный станок» тип измерительного щупа 710.

• Положение резцов может быть 5 до 8 и должно соответствовать задаче измерения.

• При необходимости следует привести деталь посредством позиционирования

главного шпинделя (SPOS) в желаемое наклонное положение.

Исходная позиция перед измерением

Позиционировать измерительный щуп напротив измеряемой плоскости/кромки. Исходя

из этой позиции измерительный цикл всегда перемещает измерительную ось в

направлении заданного значения.

Позиция после завершения измерительного цикла

После завершения процесса измерения измерительный щуп расположен напротив

мерительной поверхности с удалением на длину измерения (DFA).

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Измерение Токарная обработ-

ка".

3. Нажать программную клавишу "Установить кромку".

Открывается окно ввода "Измерение: передняя кромка".

Измерительные циклы

114

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Едини-

Параметр

Описание

Единица

ца

Блок данных калибровки

-

T

Название измерительного щупа

-

(1-40), возможен ввод пе-

ременной ¹⁾

D

Номер режущей кромки (1 - 9)

-

Блок данных калибровки (1-40),

-

возможен ввод переменной ¹⁾

β

Точная установка инструмента с

градус

осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

Z

Начальная точка Z измерения

мм

X

Начальная точка X измерения

мм

Y

Начальная точка Y измерения

мм

Параметр

Описание

Единица

Цель коррек-

• Только измерение (без коррекции)

-

ции

• Смещение нулевой точки (сохранение измеренных значений в настраиваемое

WO) ²⁾

• Коррекция на инструмент (сохранение измеренного значения в данные инстру-

мента)

• Коррекция на инструмент (ST) (сохранить измеренное значение в инструмент

DUPLO, номер ST)

TR

Имя исправляемого инструмента

-

D

Номер режущей кромки исправляемого инструмента

-

ST

Номер однотипного инструмента (номер DUPLO)

-

Z0

Опорная точка Z

мм

DFA

Путь измерения

мм

TSA

Доверительная область для результата измерения

мм

Допуск на раз-

Использовать допуск на размер (только при цели коррекции "Коррекция на инстру-

-

мер

мент")

• Да

• Нет

TUL

Верхняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

TLL

Нижняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

1)

Имя переменной не должно быть незаполненным.

2)

Другие параметры и цели коррекции настраиваются в общих SD54760 $SNS_MEA_FUNCTION_MASK_PIECE .

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

115

Варианты измерения

4.2 Измерение детали (токарная обработка)

Изготовитель станка

Следовать указаниям изготовителя станка.

Список результирующих параметров

Вариант измерения "Передняя кромка" предоставляет следующие результирующие

параметры:

Таблица 4-6 Результирующие параметры "Передняя кромка"

Параметр

Описание

Единица

_OVR [0]

Заданное значение, измерительная ось

мм

_OVR [1]

Заданное значение в 1-й оси плоскости → только при S_MA=1

мм

_OVR [2]

Заданное значение во 2-й оси плоскости → только при S_MA=2

мм

_OVR [3]

Заданное значение в 3-й оси плоскости → только при S_MA=3

мм

_OVR [4]

Фактическое значение, измерительная ось

мм

_OVR [5]

Фактическое значение в 1-й оси плоскости → только при S_MA=1

мм

_OVR [6]

Фактическое значение во 2-й оси плоскости → только при S_MA=2

мм

_OVR [7]

Фактическое значение в 3-й оси плоскости → только при S_MA=3

мм

_OVR [16]

Разница, измерительная ось

мм

_OVR [17]

Разница в 1-й оси плоскости → только при S_MA=1

мм

_OVR [18]

Разница во 2-й оси плоскости → только при S_MA=2

мм

_OVR [19]

Разница в 3-й оси плоскости → только при S_MA=3

мм

_OVI [0]

D-номер или WO-номер

-

_OVI [2]

Номер измерительного цикла

-

При измерении детали с коррекцией инструмента или коррекцией в смещение нулевой

точки отображаются дополнительные параметры, см. Дополнительные результирующие

параметры (Страница 381).

4.2.6

Измерение при токарной обработке - Внутренний диаметр (CYCLE974,

CYCLE994)

Функция

С помощью этого варианта измерения можно измерить внутренний диаметр

цилиндрических деталей. Поддерживаются программирование диаметра и радиуса.

Измерительные циклы

116

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Результат измерения (измерительная разность) может использоваться следующим

образом:

• Коррекция в смещении нулевой точки (только при 1-точечных измерениях)

• Коррекция инструмента

• Измерение без коррекции

Примечание

Расширенное измерение

Информацию по измерению в комбинации с третьей осью см. главу Расширенное

измерение (Страница 129).

Принцип измерения

Измерительный цикл определяет фактическое значение внутреннего диаметра через 1-

или 2-точечное измерение симметрично к нулевой точке детали (центр вращения). 2-

точечное измерение выполняется через реверс шпинделя на 180 градусов детали или

через измерение выше и ниже центра вращения.

Расширенная коррекция на инструмент для однотипных инструментов, а также в

суммарных и отладочных коррекциях возможна.

При коррекции инструмента всегда могут учитываться эмпирические значения.

;

=

Рисунок 4-4

Измерение: внутренний диаметр (CYCLE974)

Позиционирование "Движение под центр" (CYCLE994)

При "Движение под центр" внутренний диаметр детали измеряется 2-точечным

измерением с измерительным циклом CYCLE994 . Выполняется подвод к двум

противоположным точкам измерения симметрично нулевой точке детали (центр

вращения) на расстоянии установленного пользователем заданного значения.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

117

Варианты измерения

4.2 Измерение детали (токарная обработка)

Можно запрограммировать защищенную область, которая будет учитываться при

перемещении. Радиус шарика измерительного щупа должен учитываться

пользователем при выборе размеров защищенной области.

;

=

0

① Начало измерения

② Конец измерения

Рисунок 4-5

Позиции измерительного щупа при измерении внутреннего диаметра посредством

2-точечного измерения (CYCLE994)

Измерение с реверсом детали (CYCLE974)

Примечание

Главный шпиндель должен поддаваться позиционированию (SPOS).

При этом варианте измерения фактическое значение детали относительно нулевой

точки детали в измерительной оси определяется через регистрацию двух

расположенных друг напротив друга точек на диаметре.

Перед первым измерением деталь устанавливается циклом в запрограммированное в

параметре α0 наклонное положение. После 1-го измерения цикл также автоматически

генерирует реверс на 180 градусов перед вторым измерением. Из обоих измеренных

значений формируется среднее значение.

Коррекция смещения нулевой точки (WO) возможна только при измерении без реверса

(1-точечное измерение).

Измерительные циклы

118

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Условия

• Измерительный щуп должен быть калиброван в направлении измерения.

• Тип измерительного щупа 580 должен быть активен. В случае комбинированной

технологии «токарный/фрезерный станок» тип измерительного щупа 710 активен.

• Положение резцов может быть 5 до 8 и должно соответствовать задаче измерения.

Исходная позиция перед измерением

Позиционировать измерительный щуп напротив измеряемой плоскости, над центром

вращения.

Позиция после завершения измерительного цикла

Измерительный щуп расположен на расстоянии длины измерения (DFA) напротив

мерительной поверхности, над центром вращения.

При выборе "Движение под центр вращения" измерительный щуп после завершения

цикла измерения расположен на расстоянии длины измерения (DFA) напротив

мерительной поверхности, под центром вращения.

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Измерение Токарная обработ-

ка".

3. Нажать программную клавишу "Внутренний диаметр".

Открывается окно ввода "Измерение: внутренний диаметр".

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

119

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Единица

Параметр

Описание

Единица

Блок данных калибровки (1-

-

T

Название измерительного щу-

-

40), возможен ввод перемен-

па

ной¹⁾

D

Номер режущей кромки (1 - 9)

-

Блок данных калибровки (1-

-

40), возможен ввод перемен-

ной¹⁾

β

Точная установка инструмента

градус

с осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

Z

Начальная точка Z измерения

мм

X

Начальная точка X измерения

мм

Параметр

Описание

Единица

Цель коррек-

• Только измерение (без коррекции)

-

ции

• Смещение нулевой точки (сохранение измеренного значения в настраиваемое

WO) ^{2), 3)}

• Коррекция на инструмент (сохранение измеренного значения в данные инстру-

мента)

• Коррекция на инструмент (ST) (сохранить измеренное значение в инструмент

DUPLO, номер ST)

TR

Имя исправляемого инструмента

-

D

Номер режущей кромки исправляемого инструмента

-

ST

Номер однотипного инструмента (номер DUPLO)

-

∅

Внутренний диаметр

мм

Позиционирова-

• Измерение без реверса детали

-

ние

• Измерение с реверсом детали (180 °) ⁴⁾

• Движение под центр (измерение под и над центром вращения)

α0

Начальный угол для реверса шпинделя (только при позиционировании "с реверсом")

градус

XR

Отвод в Х (диаметр)

мм

ZR (для G18)

Отвод в Z

мм

DFA

Путь измерения

мм

TSA

Доверительная область для результата измерения

мм

Допуск на раз-

Использовать допуск на размер (только при цели коррекции "Коррекция на инстру-

-

мер

мент")

• Да

• Нет

Измерительные циклы

120

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Описание

Единица

TUL

Верхняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

TLL

Нижняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

1)

Имя переменной не должно быть незаполненным.

2)

Только при позиционировании "без реверса"

3)

Другие параметры и цели коррекции настраиваются в общих SD54760 $SNS_MEA_FUNCTION_MASK_PIECE .

4)

Функция "Измерение с реверсом детали" отображается, если в общих SD54764 $SNS_MEA_FUNCTION_MASK_TURN

установлен бит 0.

Изготовитель станка

Следовать указаниям изготовителя станка.

Список результирующих параметров

Вариант измерения "Внутренний диаметр" предоставляет следующие результирующие

параметры:

Таблица 4-7 Результирующие параметры "Внутренний диаметр"

Параметр

Описание

Единица

_OVR [0]

Заданное значение диаметра (учитывать измерительную

мм

ось S_MA)

_OVR [1]

Заданное значение диаметра в 1-й оси плоскости → только

мм

при S_MA=1

_OVR [2]

Заданное значение диаметра в 2-й оси плоскости → только

мм

при S_MA=2

_OVR [3]

Заданное значение диаметра в 3-й оси плоскости → только

мм

при S_MA=3

_OVR [4]

Фактическое значение диаметра

мм

_OVR [5]

Фактическое значение диаметра в 1-й оси плоскости → только

мм

при S_MA=1

_OVR [6]

Фактическое значение диаметра в 2-й оси плоскости → только

мм

при S_MA=2

_OVR [7]

Фактическое значение диаметра в 3-й оси плоскости → только

мм

при S_MA=3

_OVR [16]

Разница, диаметр

мм

_OVR [17]

Разница, диаметр в 1-й оси плоскости → только при S_MA=1

мм

_OVR [18]

Разница, диаметр в 2-й оси плоскости → только при S_MA=2

мм

_OVR [19]

Разница, диаметр в 3-й оси плоскости → только при S_MA=3

мм

_OVI [0]

D-номер

-

_OVI [2]

Номер измерительного цикла

-

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

121

Варианты измерения

4.2 Измерение детали (токарная обработка)

Принцип измерения

Измерительный цикл определяет фактическое значение наружного диаметра через 1-

или 2-точечное измерение симметрично к нулевой точке детали (центр вращения). 2-

точечное измерение выполняется через реверс шпинделя на 180 градусов детали или

через измерение выше и ниже центра вращения.

;

;

=

=

Измерение: наружный диаметр (CYCLE974)

Измерение: наружный диаметр (CYCLE994)

с/без реверса детали

над или под центром вращения

Позиционирование "Движение под центр" (CYCLE994)

При "Движение под центр" наружный диаметр детали измеряется 2-точечным

измерением с измерительным циклом CYCLE994 . Выполняется подвод к двум

противоположным точкам измерения симметрично нулевой точке детали (центр

вращения) на расстоянии установленного пользователем заданного значения. При

перемещении учитывается защищенная область. Радиус шарика измерительного щупа

должен учитываться пользователем при выборе размеров защищенной области.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

123

Варианты измерения

4.2 Измерение детали (токарная обработка)

;

=

0

① Начало измерения

② Конец измерения

Рисунок 4-6

Позиции измерительного щупа при измерении наружного диаметра (CYCLE994) с

путем обратного хода по X и Z

Измерение с реверсом детали (CYCLE974)

Примечание

Главный шпиндель должен поддаваться позиционированию (SPOS).

При этом варианте измерения фактическое значение детали относительно нулевой

точки детали в измерительной оси определяется через регистрацию двух

расположенных друг напротив друга точек на диаметре.

Перед первым измерением деталь устанавливается циклом в запрограммированное в

параметре α0 наклонное положение. После 1-го измерения цикл также автоматически

генерирует реверс на 180 градусов перед вторым измерением. Из обоих измеренных

значений формируется среднее значение.

Коррекция смещения нулевой точки (WO) возможна только при измерении без реверса

(1-точечное измерение).

Расширенная коррекция на инструмент для однотипных инструментов, а также в

суммарных и отладочных коррекциях возможна.

При коррекции инструмента всегда могут учитываться эмпирические значения.

Условия

• Измерительный щуп должен быть калиброван в направлениях измерения.

• Тип измерительного щупа 580 должен быть активен. В случае комбинированной

технологии «токарный/фрезерный станок» тип измерительного щупа 710 активен.

• Положение резцов может быть 5 до 8 и должно соответствовать задаче измерения.

Измерительные циклы

124

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Примечание

В варианте измерения "Движение под центром вращения" измерение возможно и без

предварительной калибровки, если в программе пользователя перед вызовом

CYCLE994 установлен _CHBIT[7] (совместимость с прежними положениями).

Исходная позиция перед измерением

Позиционировать измерительный щуп напротив измеряемой плоскости, над центром

вращения.

Позиция после завершения измерительного цикла

Измерительный щуп расположен на расстоянии длины измерения (DFA) напротив

мерительной поверхности, над центром вращения.

При выборе "Движение под центр вращения" измерительный щуп после завершения

цикла измерения расположен на измерительном расстоянии (DFA) напротив

мерительной поверхности, под центром вращения.

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Измерение Токарная обработ-

ка".

3. Нажать программную клавишу "Наружный диаметр".

Открывается окно ввода "Измерение: наружный диаметр".

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

125

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Программа в G-кодах

Программа ShopTurn

Параметр

Описание

Едини-

Параметр

Описание

Единица

ца

Блок данных калибровки

-

T

Название измерительного щупа

-

(1-40), возможен ввод пе-

ременной¹⁾

D

Номер режущей кромки (1 - 9)

-

Блок данных калибровки (1-40),

-

возможен ввод переменной¹⁾

β

Точная установка инструмента с

градус

осью качаний

•

(0 градусов)

•

(90 градусов)

• Ввод значения

Z

Начальная точка Z измерения

мм

Х

Начальная точка X измерения

мм

Параметр

Описание

Единица

Цель коррек-

• Только измерение (без коррекции)

-

ции

• Смещение нулевой точки (сохранение измеренного значения в настраиваемое

WO) ^{2), 3)}

• Коррекция на инструмент (сохранение измеренного значения в данные инстру-

мента)

• Коррекция на инструмент (ST) (сохранить измеренное значение в инструмент

DUPLO, номер ST)

TR

Имя исправляемого инструмента

-

D

Номер режущей кромки исправляемого инструмента

-

ST

Номер однотипного инструмента (номер DUPLO)

-

∅

Наружный диаметр

мм

Позиционирова-

• Измерение без реверса детали

-

ние

• Измерение с реверсом детали ⁴⁾

• Движение под центр (измерение под и над центром вращения)

α0

Начальный угол для реверса шпинделя (только при позиционировании "Измерение

градус

с реверсом")

ZR (для G18)

Отвод в Z

мм

XR

Отвод в Х (в диаметре)

мм

DFA

Путь измерения

мм

TSA

Доверительная область для результата измерения

мм

Допуск на раз-

Использовать допуск на размер (только при цели коррекции "Коррекция на инстру-

-

мер

мент")

• Да

• Нет

Измерительные циклы

126

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

Параметр

Описание

Единица

TUL

Верхняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

TLL

Нижняя граница допуска, деталь (инкр. к заданному значению, только при допуске

мм

на размер "Да")

1)

Имя переменной не должно быть незаполненным.

2)

Только при позиционировании "Измерение без реверса"

3)

Другие параметры и цели коррекции настраиваются в общих SD54760 $SNS_MEA_FUNCTION_MASK_PIECE .

4)

Функция "Измерение с реверсом детали" отображается, если в общих SD54764 $SNS_MEA_FUNCTION_MASK_TURN

установлен бит 0.

Изготовитель станка

Следовать указаниям изготовителя станка.

Варианты измерения фрезерной обработки на токарном станке

Порядок действий

Выполняемая программа обработки детали или программа ShopMill создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Измерение Токарная обработка".

3. Нажать программную клавишу "Наружный диаметр".

Открывается окно ввода "Измерение: наружный диаметр".

Параметр

Программа ShopMill

Параметр

Описание

Единица

T

Название измерительного щупа

-

D

Номер режущей кромки (1 - 9)

-

Блок данных калибровки (1-40), возможен ввод пере-

-

менной¹⁾

β

Точная установка инструмента с осью качаний

градус

•

(0 градусов)

•

(90 градусов)

• Ввод значения

Z

Начальная точка Z измерения

мм

X

Начальная точка X измерения

мм

1)

Имя переменной не должно быть пустым.

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

127

Варианты измерения

4.2 Измерение детали (токарная обработка)

Список результирующих параметров

Вариант измерения "Наружный диаметр" предоставляет следующие результирующие

параметры:

Таблица 4-8 Результирующие параметры "Наружный диаметр"

Параметр

Описание

Единица

_OVR [0]

Заданное значение диаметра (учитывать измерительную

мм

ось S_MA)

_OVR [1]

Заданное значение диаметра в 1-й оси плоскости → только

мм

при S_MA=1

_OVR [2]

Заданное значение диаметра в 2-й оси плоскости → только

мм

при S_MA=2

_OVR [3]

Заданное значение диаметра в 3-й оси плоскости → только

мм

при S_MA=3

_OVR [4]

Фактическое значение диаметра

мм

_OVR [5]

Фактическое значение диаметра в 1-й оси плоскости → только

мм

при S_MA=1

_OVR [6]

Фактическое значение диаметра в 2-й оси плоскости → только

мм

при S_MA=2

_OVR [7]

Фактическое значение диаметра в 3-й оси плоскости → только

мм

при S_MA=3

_OVR [16]

Разница, диаметр

мм

_OVR [17]

Разница, диаметр в 1-й оси плоскости → только при S_MA=1

мм

_OVR [18]

Разница, диаметр в 2-й оси плоскости → только при S_MA=2

мм

_OVR [19]

Разница, диаметр в 3-й оси плоскости → только при S_MA=3

мм

_OVI [0]

D-номер

-

_OVI [2]

Номер измерительного цикла

-

При измерении детали с коррекцией инструмента или коррекцией смещения нулевой

точки отображаются дополнительные параметры, см. Дополнительные результирующие

параметры (Страница 381).

Измерительные циклы

128

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.2 Измерение детали (токарная обработка)

4.2.8

Расширенное измерение

Измерение в сочетании с 3-й осью (Y)

Если у токарного станка есть 3-я ось, то по технологическим причинам может иметь

смысл использовать ее и в качестве измерительной оси. При этом предварительное

позиционирование и процесс измерения осуществляются в 3-й оси (ось Y), но коррекция

результатов измерения вносится в компоненты инструмента и WO 2-й гео-оси (ось X). 3-я

ось поддерживает программирование радиуса и диаметра согласно соотношениям 2-й

гео-оси (X).

Примечание

Функция интеграции 3-й оси для токарных станков относится к измерительным циклам

CYCLE974 и CYCLE994! Эту функцию необходимо активировать:

Дополнительная информация: Руководство по вводу в эксплуатацию SINUMERIK 840D sl

Базовое и системное ПО / SINUMERIK Operate

Расширенные возможности обхода при 2-точечном измерении (CYCLE994)

Если у токарного станка есть 3-я ось, она может использоваться и в качестве обходной

оси.

Представленные ниже стратегии обхода могут быть реализованы через маски

параметрирования или номер измерительной оси (параметр S_MA).

Основой расширенной стратегии обхода является активация 3-й оси для измерительных

циклов.

S_MA, многозначный = 102

S_MA, многозначный = 103

1-я ось плоскости - это обходная ось (Z)

1-я ось плоскости - это обходная ось (Z)

2-я ось плоскости - это измерительная ось

3-я ось - это измерительная ось (Y)

(X)

;

;

<

<

6B6=$

6B6=$

6B6=2

=

=

6B6=2

Измерительный щуп с положением резцов Измерительный щуп с SL=7

SL = 7

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

129

Варианты измерения

4.2 Измерение детали (токарная обработка)

S_MA, многозначный = 302

S_MA, многозначный = 203

3-я ось - это обходная ось (Y)

2-я ось плоскости - это обходная ось (X)

2-я ось плоскости - это измерительная ось

3-я ось - это измерительная ось (Y)

(X)

6B6=$

6B6=2

;

;

<

<

6B6=2

6B6=$

=

=

Измерительный щуп с SL=7

Измерительный щуп с SL=7

Измерительные циклы

130

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.3 Измерение детали (фрезерование)

4.3.2

Калибровка измерительного щупа - Длина (CYCLE976)

4.3.2.1

Функция

Примечание

Указание для всех вариантов калибровки

Для получения точных измерений, связанных с функциями поворота/Cycle800 или Traori,

необходимо убедиться, что калибровка датчика осуществляется так же, как в

последующем будет производиться измерение.

То есть калибровка щупа должна происходить в такой механической конфигурации

круговых и линейных осей, которая соответствует измерению!

Функция

С помощью этого варианта измерения можно калибровать длину измерительного щупа

детали в оси инструмента на известной поверхности (эталонной поверхности). Это может

быть выполнено, к примеру, на детали.

Принцип измерения

Измерительный щуп подводится в направлении измерения к кромке (к примеру, детали).

Рисунок 4-7

Калибровка: Длина на кромке (CYCLE976)

Длина измерительного щупа определяется согласно установке в общих MD 51740

$MNS_MEA_FUNCTION_MASK, Бит 1. Установка определяет, относится ли длина

инструмента к центру или периметру шарика измерительного щупа.

В варианте "длина инструмента до центра шарика", в данные калибровки согласно

направлению калибровки вносится запускающее значение.

Измерительные циклы

132

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.3 Измерение детали (фрезерование)

4.3.2.2

Вызов варианта измерения

Порядок действий

Выполняемая программа обработки детали или программа ShopMill создана и Вы

находитесь в редакторе.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного

щупа".

3. Нажать программную клавишу "Длина".

Открывается окно ввода "Калибровка: длина на кромке".

4.3.2.3

Параметр

Параметр

Программа в G-кодах

Программа ShopMill

Параметр

Описание

Единица

Параметр

Описание

Единица

PL

Плоскость измерения (G17 -

-

T

Название измерительного щу-

-

G19)

па

Блок данных калибровки (1-

-

D

Номер режущей кромки (1 - 9)

-

40), возможен ввод перемен-

ной ¹⁾

F

Подача калибровки и изме-

путь/мин

Блок данных калибровки (1-

-

рения

40), возможен ввод перемен-

ной ¹⁾

F

Подача калибровки и измере-

мм/мин

ния

X

Начальная точка X измерения

мм

Y

Начальная точка Y измерения

мм

Z

Начальная точка Z измерения

мм

Параметр

Описание

Единица

Согласование

• Да (согласование длины измерительного щупа и точки срабатывания) ²⁾

-

длины инстру-

• Нет (только согласование точки срабатывания)

мента

Направление

Измерительная ось (+/-) Z (при плоскости измерения G17)

-

измерения

Z0

Исходная точка Z (при плоскости измерения G17)

мм

DFA

Путь измерения

мм

Измерительные циклы

134

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.3 Измерение детали (фрезерование)

Параметр

Описание

Единица

TSA

Доверительная область для результата измерения

мм

Измерения

Число измерений на одном месте (1-9)

-

1)

Имя переменной не должно быть незаполненным.

2)

Параметр "Адаптация длины инструмента" доступен, только если это поле разблокировано через SD54780

$SNS_J_MEA_FUNCTION_MASK_PIECE бит 28.

Примечание

При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому

запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки

"Превышение доверительной области".

Вариант измерения "Токарная обработка на фрезерном станке" (только 840D sl)

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыта

в редакторе.

1.

Нажать программную клавишу "Измерить деталь".

2.

Нажать программную клавишу "Калибровка измерительного щупа".

3.

Нажать программную клавишу "Длина".

Открывается окно ввода "Калибровка: длина на кромке".

Параметр

Программа ShopTurn

Параметр

Описание

Единица

T

Название измерительно-

-

го щупа

D

Номер режущей кромки

-

(1 - 9)

Блок данных калибровки

-

(1-40), возможен ввод

переменной ¹⁾

F

Подача калибровки и из-

мм/мин

мерения

X

Начальная точка X изме-

мм

рения

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

135

Варианты измерения

4.3 Измерение детали (фрезерование)

Программа ShopTurn

Параметр

Описание

Единица

Y

Начальная точка Y изме-

мм

рения

Z

Начальная точка Z изме-

мм

рения

1)

Имя переменной не должно быть пустым.

4.3.2.4

Результирующие параметры

Список результирующих параметров

Вариант измерения "Длина" предоставляет следующие результирующие параметры:

Таблица 4-9 Результирующие параметры "Длина"

Параметр

Описание

Единица

_OVR [4]

Фактическое значение диаметра сферы измерительного щупа

мм

_OVR [5]

Разность диаметра сферы измерительного щупа

мм

_OVR [16]

Точка срабатывания, минусовое направление, фактическое значе-

мм

ние, 3-я ось плоскости

_OVR [17]

Точка срабатывания, минусовое направление, разница, 3-я ось пло-

мм

скости

_OVR [18]

Точка срабатывания, плюсовое направление, фактическое значе-

мм

ние, 3-я ось плоскости

_OVR [19]

Точка срабатывания, плюсовое направление, разница, 3-я ось пло-

мм

скости

_OVR [22]

Длина измерительного щупа детали

мм

_OVR [27]

Диапазон коррекции нуля

мм

_OVR [28]

Доверительная область

мм

_OVI [2]

Номер измерительного цикла

-

_OVI [5]

Номер щупа

-

_OVI [9]

Номер ошибки

-

Измерительные циклы

136

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.3 Измерение детали (фрезерование)

4.3.3

Калибровка измерительного щупа - радиус в кольце (CYCLE976)

Функция

С помощью этого варианта измерения можно компенсировать следующие данные

калибровки:

• Наклонное положение измерительного щупа детали

• Значения срабатывания

• Радиус сферического наконечника измерительного щупа в калибровочном кольце (в

осях плоскости)

Калибровка щупа в кольце может выполниться на основе неизвестного или известного

центра в кольце. При известном центре он соответствует начальной точке.

При варианте калибровки "Старт в центре кольца" калибровка возможно и с учетом

начального угла. При использовании начального угла можно обойти возможные

препятствия по пути измерения или в месте измерения.

Принцип измерения

Калибровка всегда начинается в положительном направлении 1-й оси актуальной

рабочей плоскости. Регистрируется 8 позиций калибровки, разделенных на 2 прохода. В

зависимости от используемого типа измерительного щупа проходы выполняются с

единой позицией шпинделя или с реверсированием на 180 градусов.

В процессе калибровки определяются центр калибровочного кольца (согласно варианту

калибровки) и его удаление от начальной позиции.

В результате на данные калибровки / значения срабатывания значительное влияние

оказывают следующие величины:

• физический радиус шарика измерительного щупа

• конструкция измерительного щупа

• Скорость измерения

• калибровочное кольцо с соответствующей точностью

• правильное крепление калибровочного кольца

Рисунок 4-8

Калибровка: Радиус в кольце (CYCLE976)

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

137

Варианты измерения

4.3 Измерение детали (фрезерование)

Порядок действий

Выполняемая программа обработки детали или программа ShopMill создана и открыт

редактор.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного

щупа".

3. Нажать программную клавишу "Радиус в кольце".

Открывается окно ввода "Калибровка: радиус в кольце".

Параметр

Программа в G-кодах

Программа ShopMill

Параметр

Описание

Единица

Параметр

Описание

Единица

PL

Плоскость измерения (G17 -

-

T

Название измерительного

-

G19)

щупа

Блок данных калибровки (1-

-

D

Номер режущей кромки (1 -

-

40), возможен ввод перемен-

9)

ной¹⁾

F

Подача калибровки и изме-

путь/мин

Блок данных калибровки (1-

-

рения

40), возможен ввод перемен-

ной¹⁾

F

Подача калибровки и изме-

мм/мин

рения

X

Начальная точка X измере-

мм

ния

Y

Начальная точка Y измере-

мм

ния

Z

Начальная точка Z измере-

мм

ния

Параметр

Описание

Единица

Начальная точ-

• Да (выбрать оси и направления калибровки)

-

ка в центре

• Нет (калибровка всех осей и направлений плоскости)

кольца

Направления

•

1 (калибровка в одном направлении)

-

калибровки

•

2 (калибровка в противоположных направлениях)

•

4 (калибровка в противоположных направлениях плоскости)

Определение

• Да (определять позиционное отклонение измерительного щупа)

-

позиционного

• Нет (не определять позиционное отклонение измерительного щупа)

отклонения

Messachse

Измерительная ось (X, Y)

-

Направление

Направление измерения (+/-), измерительная ось (X, Y)

-

измерения

∅

Диаметр кольца

мм

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

139

Варианты измерения

4.3 Измерение детали (фрезерование)

Параметр

Описание

Единица

α0

Угол измерения

градус

DFA

Длина измерения

мм

TSA

Доверительная область для результата измерения

мм

Измерения

Число измерений на одном месте (1-9)

-

1)

Имя переменной не должно быть пустым.

Примечание

При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому

запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки

"Превышение доверительной области".

Вариант измерения "Токарная обработка на фрезерном станке" (только 840D sl)

Порядок действий

Выполняемая программа обработки детали или программа ShopTurn создана и открыта

в редакторе.

1. Нажать программную клавишу "Измерить деталь".

2. Нажать программную клавишу "Калибровка измерительного щу-

па".

3. Нажать программную клавишу "Радиус в кольце".

Открывается окно ввода "Калибровка: радиус в кольце".

Параметр

Программа ShopTurn

Параметр

Описание

Единица

T

Название измерительно-

-

го щупа

D

Номер режущей кромки

-

(1 - 9)

Блок данных калибровки

-

(1-40), возможен ввод

переменной¹⁾

F

Подача калибровки и из-

мм/мин

мерения

X

Начальная точка X изме-

мм

рения

Измерительные циклы

140

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

Варианты измерения

4.3 Измерение детали (фрезерование)

Программа ShopTurn

Параметр

Описание

Единица

Y

Начальная точка Y изме-

мм

рения

Z

Начальная точка Z изме-

мм

рения

1)

Имя переменной не должно быть пустым.

Список результирующих параметров

Вариант измерения "Радиус в кольце" предоставляет следующие результирующие

параметры:

Таблица 4-10

Результирующие параметры "Радиус в кольце"

Параметр

Описание

Единица

_OVR [4]

Фактическое значение диаметра сферы измерительного щупа

мм

_OVR [5]

Разность диаметра сферы измерительного щупа

мм

_OVR [6]

Центр калибровочного кольца в 1-й оси плоскости

мм

_OVR [7]

Центр калибровочного кольца в 2-й оси плоскости

мм

_OVR [8]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [9]

Точка срабатывания, минусовое направление, разница, 1-я ось

мм

плоскости

_OVR [10]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 1-я ось плоскости

_OVR [11]

Точка срабатывания, плюсовое направление, разница, 1-я ось

мм

плоскости

_OVR [12]

Точка срабатывания, минусовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [13]

Точка срабатывания, минусовое направление, разница, 2-я ось

мм

плоскости

_OVR [14]

Точка срабатывания, плюсовое направление, фактическое зна-

мм

чение, 2-я ось плоскости

_OVR [15]

Точка срабатывания, плюсовое направление, разница, 2-я ось

мм

плоскости

_OVR [20]

Позиционное отклонение 1-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [21]

Позиционное отклонение 2-й оси плоскости (наклонное положе-

мм

ние измерительного щупа)

_OVR [24]

Угол, под которым были определены точки срабатывания

Градус

_OVR [27]

Диапазон коррекции нуля

мм

_OVR [28]

Доверительная область

мм

_OVI [2]

Номер измерительного цикла

-

_OVI [5]

Номер щупа

-

_OVI [9]

Номер ошибки

-

Измерительные циклы

Руководство по программированию, 07/2021, 6FC5398-4BP40-6PA5

141

содержание      ..      1      2      3      ..
