Metasol Контакторы и реле защиты от перегрузки. Техническое руководство (2020 год) - часть 3

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

5) Магнитные контакторы MC-100a

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

❶

Верхняя крышка

❷

Крышка комплекта
винтовых клемм

❸

Комплект винтовых клемм

❹

Верхняя рама

❺

Держатель

❻

Подвижный сердечник

❼

Возвращающая пружина

❽

Узел катушки

❾

Неподвижный сердечник

❿

Нижняя рама



Самонарезающий винт M3



Дугогасительная камера



Неподвижный контакт



Самонарезающий винт M4



Болт/гайка



Контактная пружина



Опора пружины



Подвижный контакт



Опора подвижного
сердечника



Уплотнительная прокладка
катушки



Опора неподвижного
сердечника



Пружина защелки



Уплотнительная прокладка
неподвижного сердечника

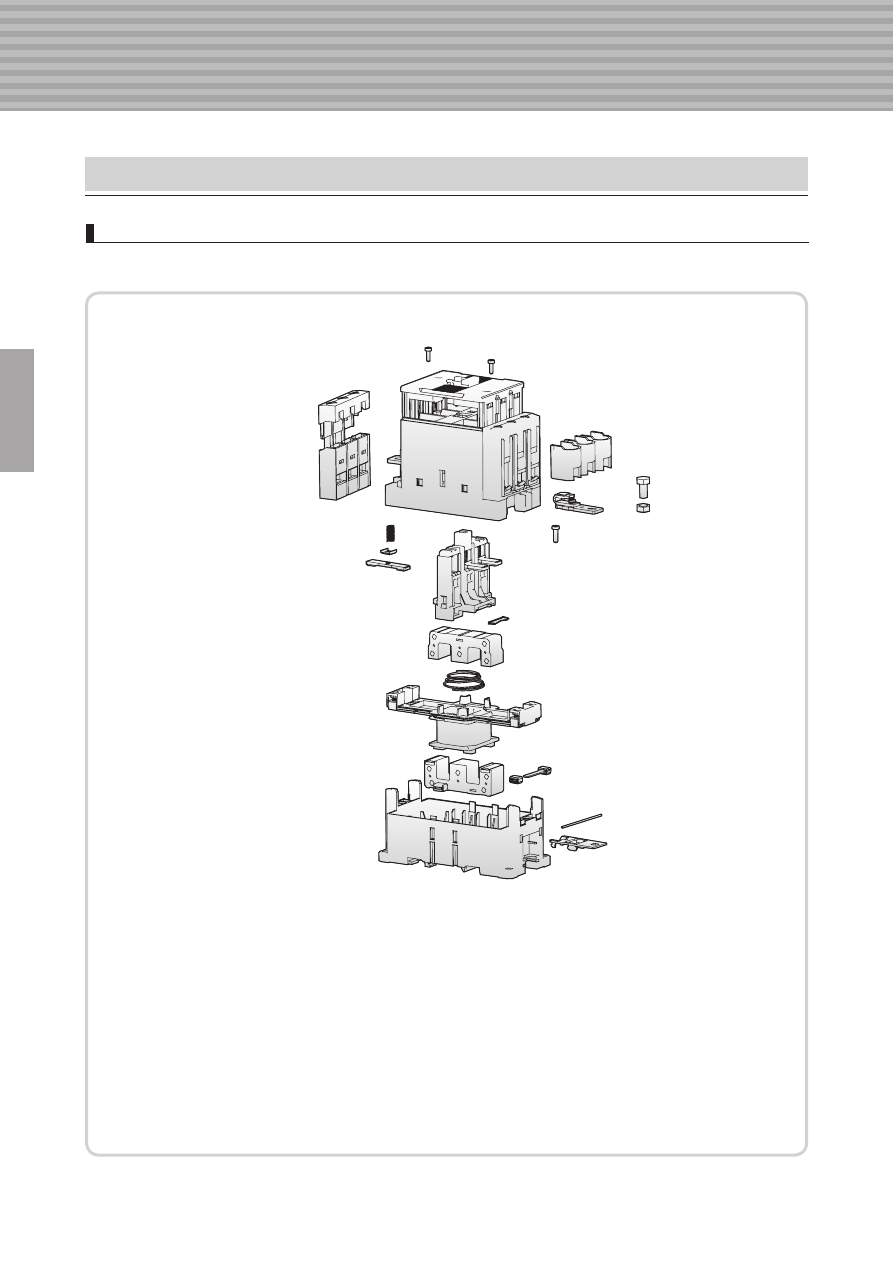

6) Магнитные контакторы MC-150a

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

❶

Заклепка

❷

Верхняя крышка

❸

Дугогасительная камера

❹

Решетка

❺

Верхняя рама

❻

Неподвижный контакт

❼

Комплект винтовых

клемм

❽

Гайка M8

❾

Болт M8

❿

Крышка комплекта

винтовых клемм



Держатель



Контактная пружина



Опора пружины



Подвижный контакт



Опора подвижного
сердечника



Подвижный сердечник



Возвращающая пружина



Узел катушки



Опора неподвижного
сердечника



Резиновый амортизатор



Неподвижный сердечник



Нижняя рама



Защелка



Пружина защелки

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

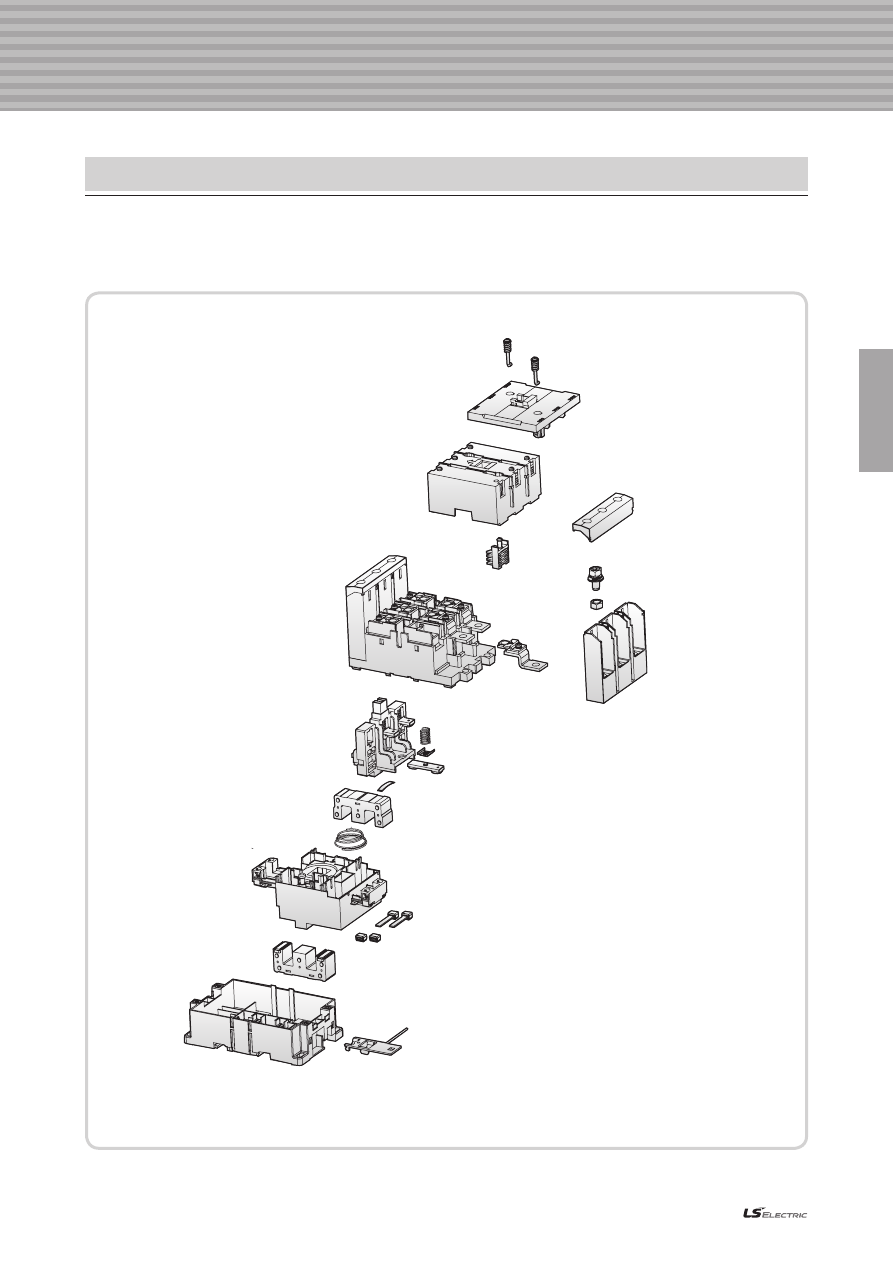

7) Тепловое реле защиты от перегрузки MT-12

❶

Задняя крышка

❷

Вспомогательная крышка

❸

Кнопка проверки

❹

Кнопка сброса

❺

Круглый регулятор

❻

Рычаг сброса

❼

Соединительный узел

❽

Клемма 95

❾

Клемма 96

❿

Клемма 97



Клемма 98



Корпус датчика нагрева



Вспомогательная
винтовая клемма



Винтовая клемма



Клеммная крышка



Верхняя крышка



Вспомогательная верхняя
крышка



Переключатель



Датчик нагрева в сборе



Вспомогательный коннектор



Главная крышка



Нижняя крышка

❶

❷

❸

❹

❺

❻

❼

❽

❾

❿

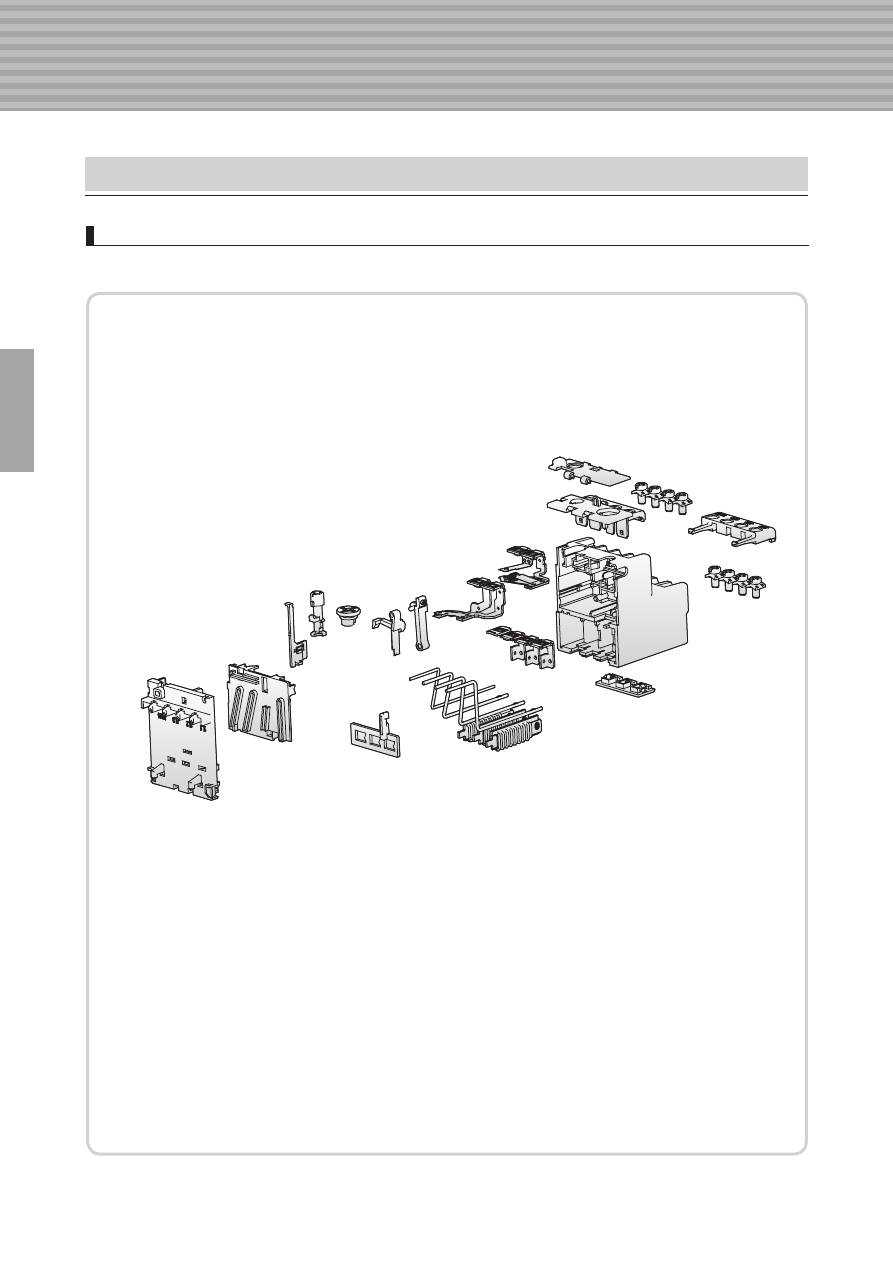

8) Тепловое реле защиты от перегрузки MT-32

❶

Держатель расцепителя

❷

Вспомогательная крышка

❸

Держатель упора

❹

Кнопка проверки

❺

Вспомогательный держатель

❻

Кнопка сброса

❼

Круглый регулятор

❽

Рычаг сброса

❾

Регулировочный
соединительный узел

❿

Клемма 95



Клемма 96



Клемма 97



Клемма 98



Вспомогательный корпус



Вспомогательная винтовая
клемма



Вспомогательная клеммная
крышка



Верхняя крышка



Вспомогательная
верхняя крышка



Переключатель



Задняя крышка



Датчик нагрева в сборе



Корпус датчика нагрева



Винтовая клемма



Клеммная крышка



Заводская табличка

❶

❷

❸

❹

❺

❻

❼

❽

❾

❿

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

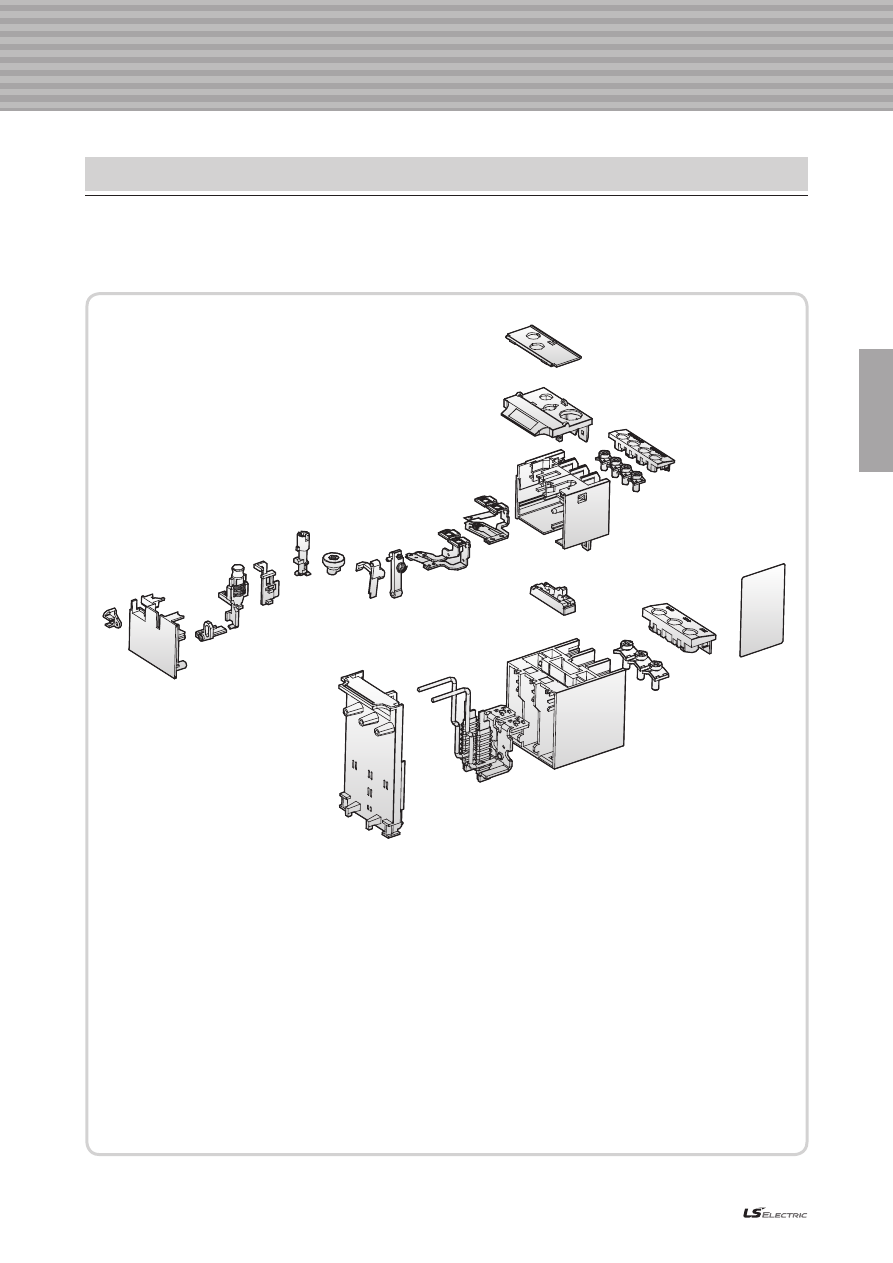

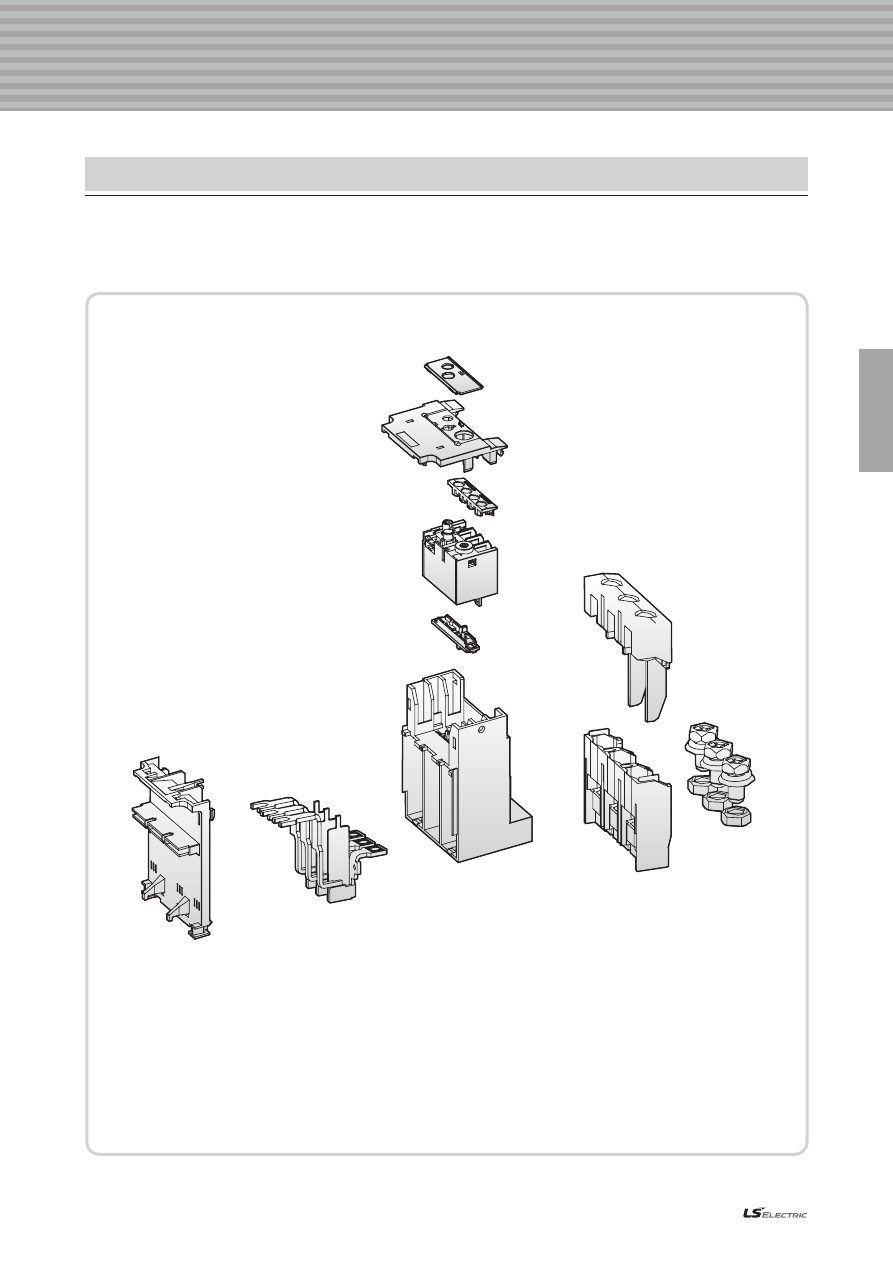

9) Тепловое реле защиты от перегрузки MT-63

❶

Заводская табличка

❷

Верхняя крышка

❸

Вспомогательная
клеммная крышка

❹

Вспомогательный корпус
в сборе

❺

Переключатель

❻

Задняя крышка

❼

Датчик нагрева в сборе

❽

Корпус датчика нагрева

❾

Комплект винтовых клемм

❿

Крышка комплекта
винтовых клемм



Винты в сборе

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

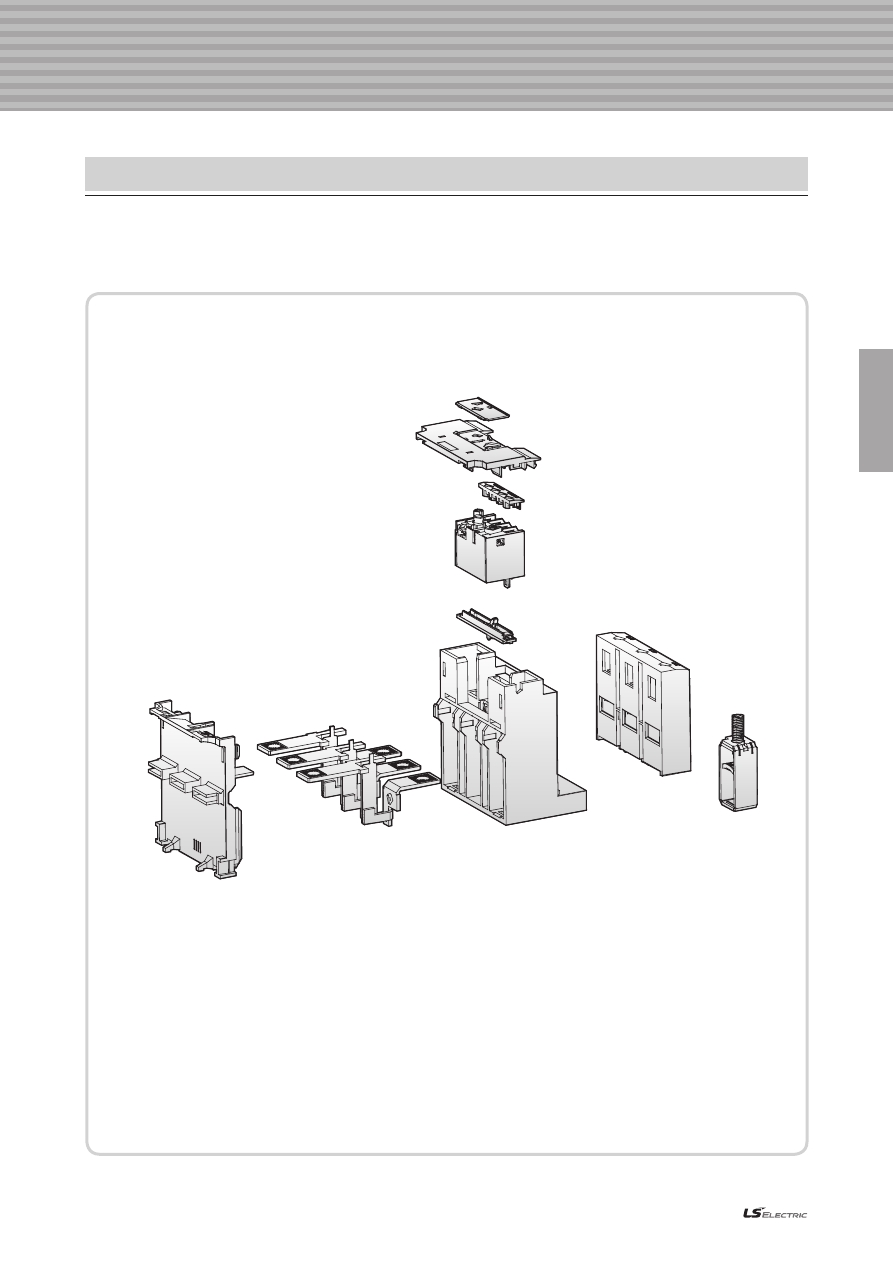

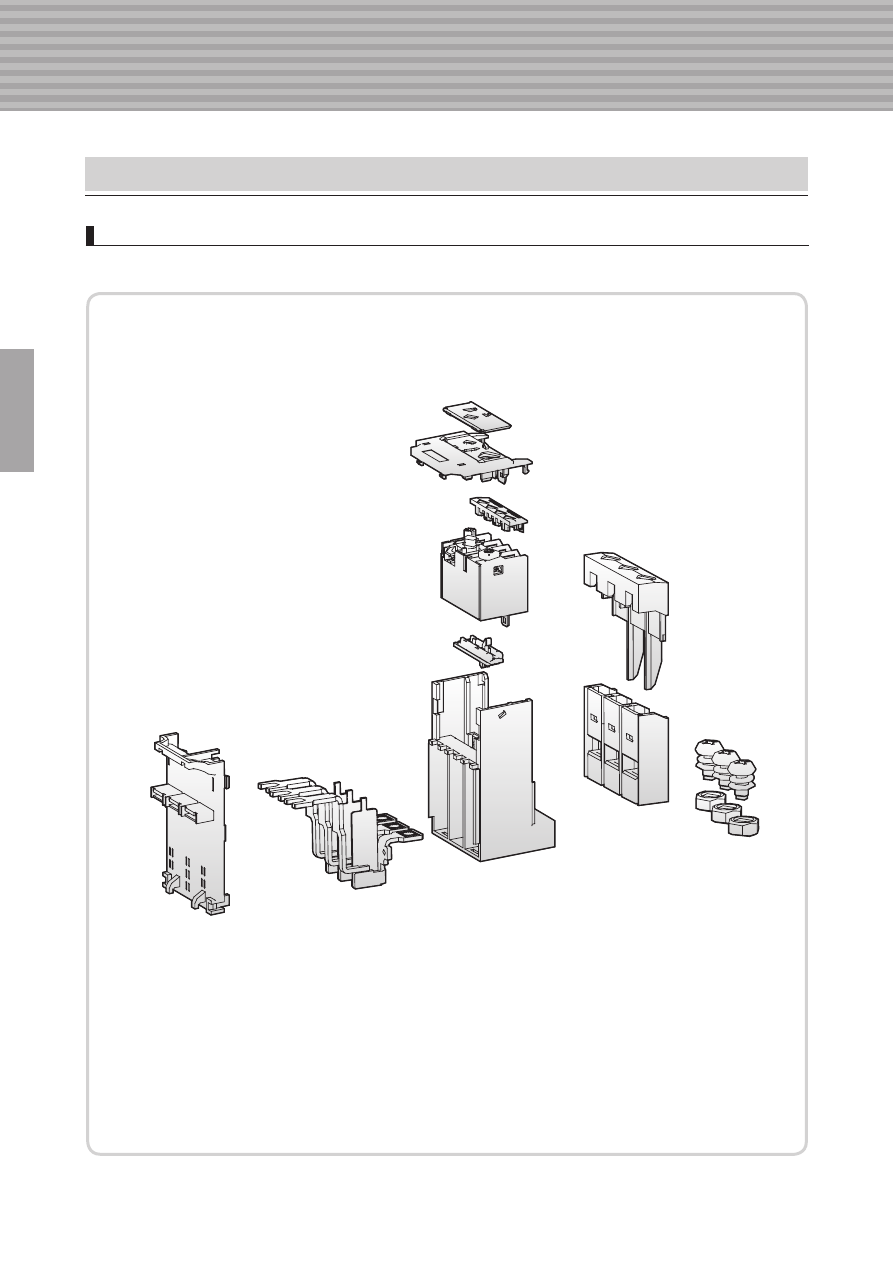

10) Тепловое реле защиты от перегрузки MT-95

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

❶

Вспомогательная верхняя
крышка

❷

Верхняя крышка

❸

Вспомогательная
клеммная крышка

❹

Вспомогательный
корпус в сборе

❺

Переключатель

❻

Задняя крышка

❼

Датчик нагрева в сборе

❽

Корпус датчика нагрева

❾

Комплект винтовых клемм

❿

Крышка комплекта
винтовых клемм



Узел винтовых клемм

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

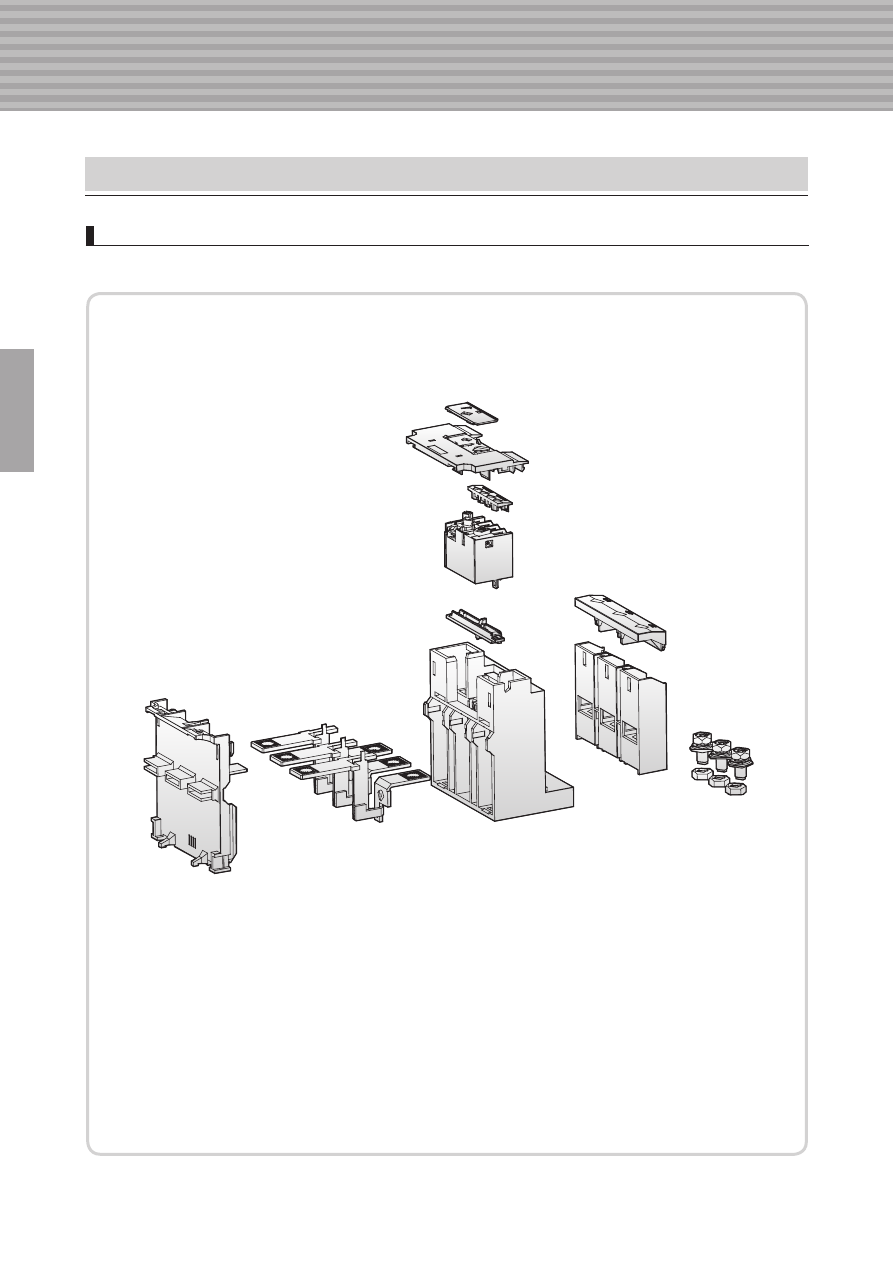

11) Тепловое реле защиты от перегрузки MT-150 (винтовая клемма)

❶

Вспомогательная верхняя
крышка

❷

Верхняя крышка

❸

Вспомогательная
клеммная крышка

❹

Вспомогательный корпус
в сборе

❺

Переключатель

❻

Задняя крышка

❼

Датчик нагрева в сборе

❽

Корпус датчика нагрева

❾

Комплект винтовых клемм

❿

Крышка комплекта
винтовых клемм



Узел винтовых клемм

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

12) Тепловое реле защиты от перегрузки MT-150 (лепестковая клемма)

❶

Вспомогательная верхняя
крышка

❷

Верхняя крышка

❸

Вспомогательная
клеммная крышка

❹

Вспомогательный корпус
в сборе

❺

Переключатель

❻

Задняя крышка

❼

Датчик нагрева в сборе

❽

Корпус датчика нагрева

❾

Комплект лепестковых
клемм

❿

Крышка комплекта
лепестковых клемм

❷

❹

❺

❻

❼

❾

❿

❶

❸

❽

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

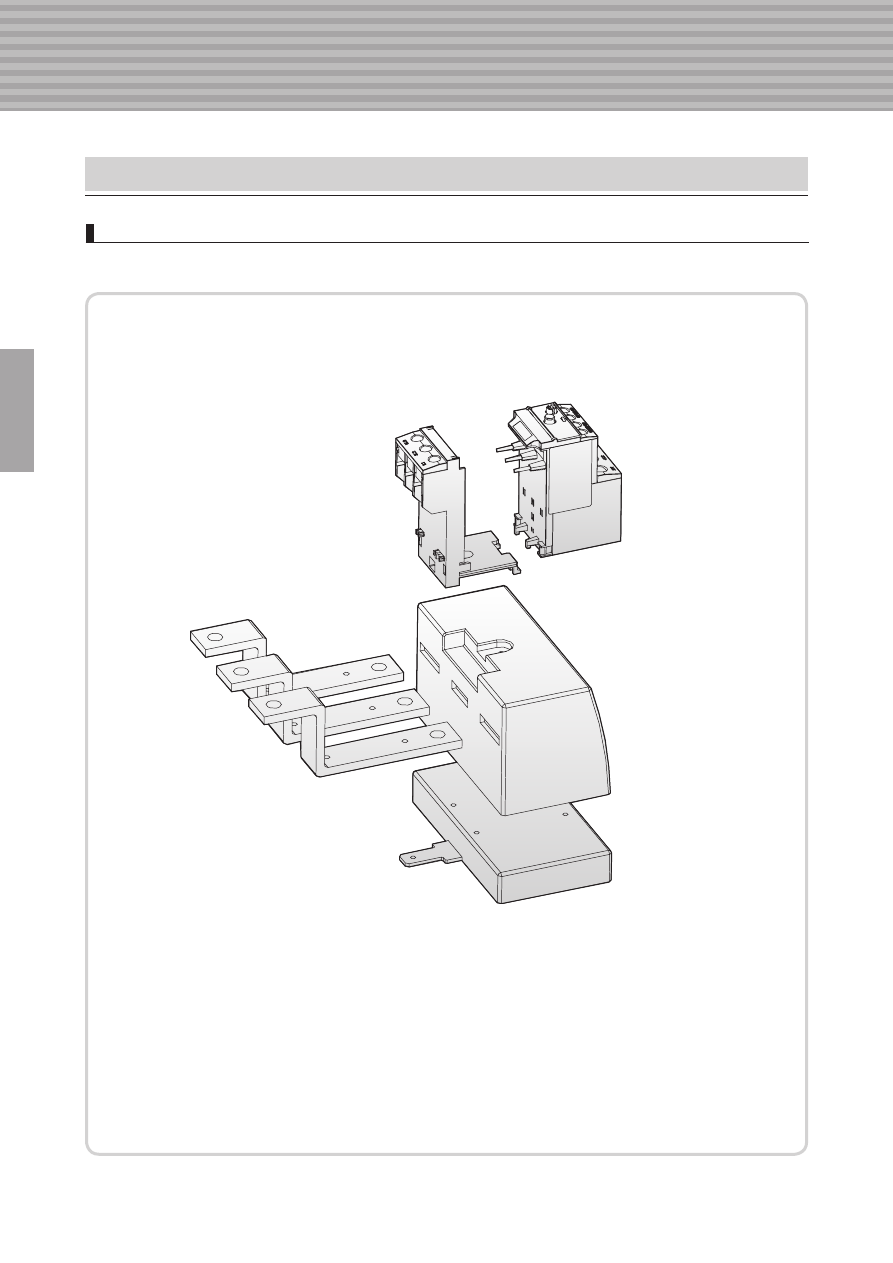

13) Тепловое реле защиты от перегрузки MT-225

❷

❹

❺

❶

❸

❶

Пластина основания

❷

Проводник

❸

Узел ТТ в сборе

❹

Монтажный блок

❺

Узел MT-225

14) Тепловое реле защиты от перегрузки MT-400

❷

❹

❺

❻

❶

❸

❶

Пластина основания

❷

Проводник

❸

Узел ТТ в сборе

❹

Клеммная пластинка

❺

Монтажный блок

❻

Узел MT-400

Конструкция и эксплуатация

2. Принцип срабатывания

2.2 Внутренняя конструкция

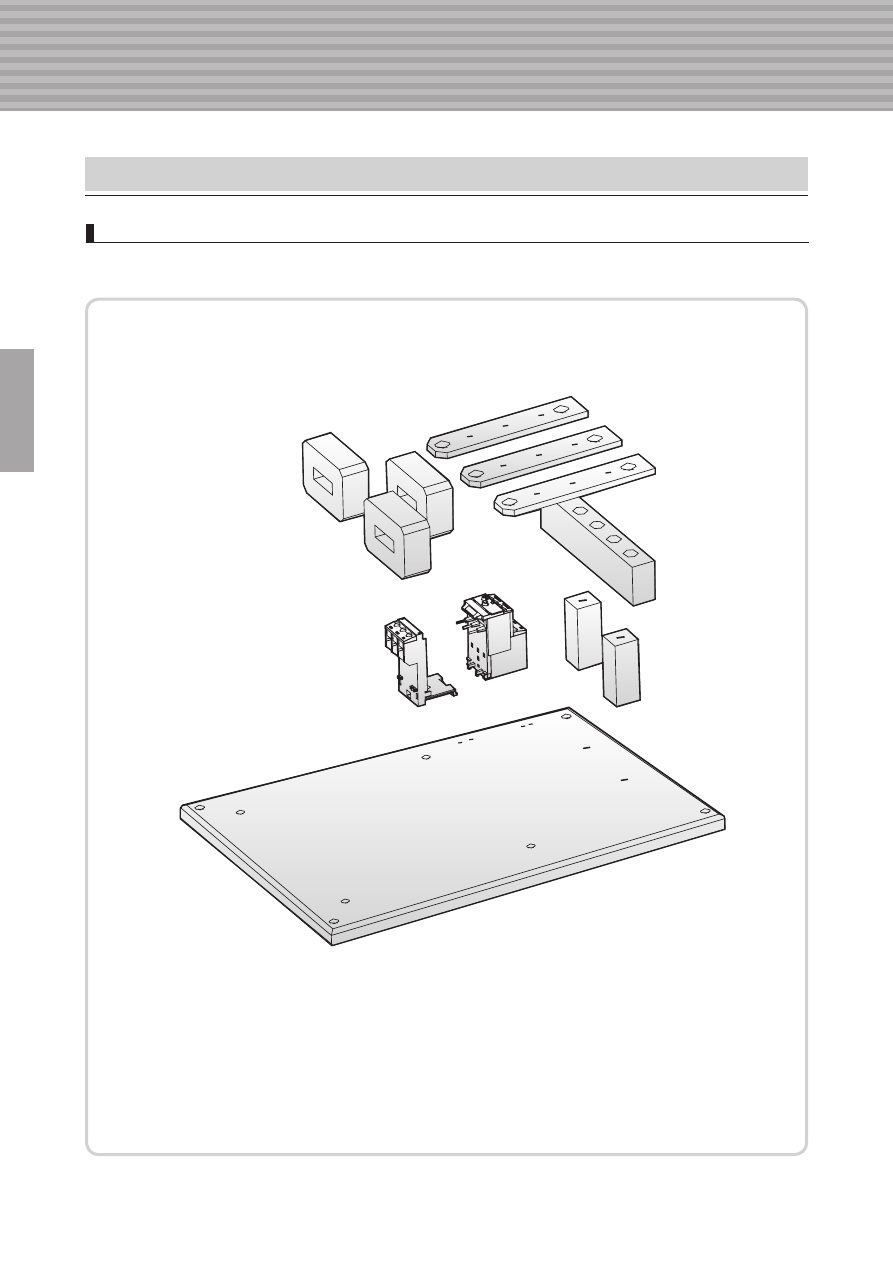

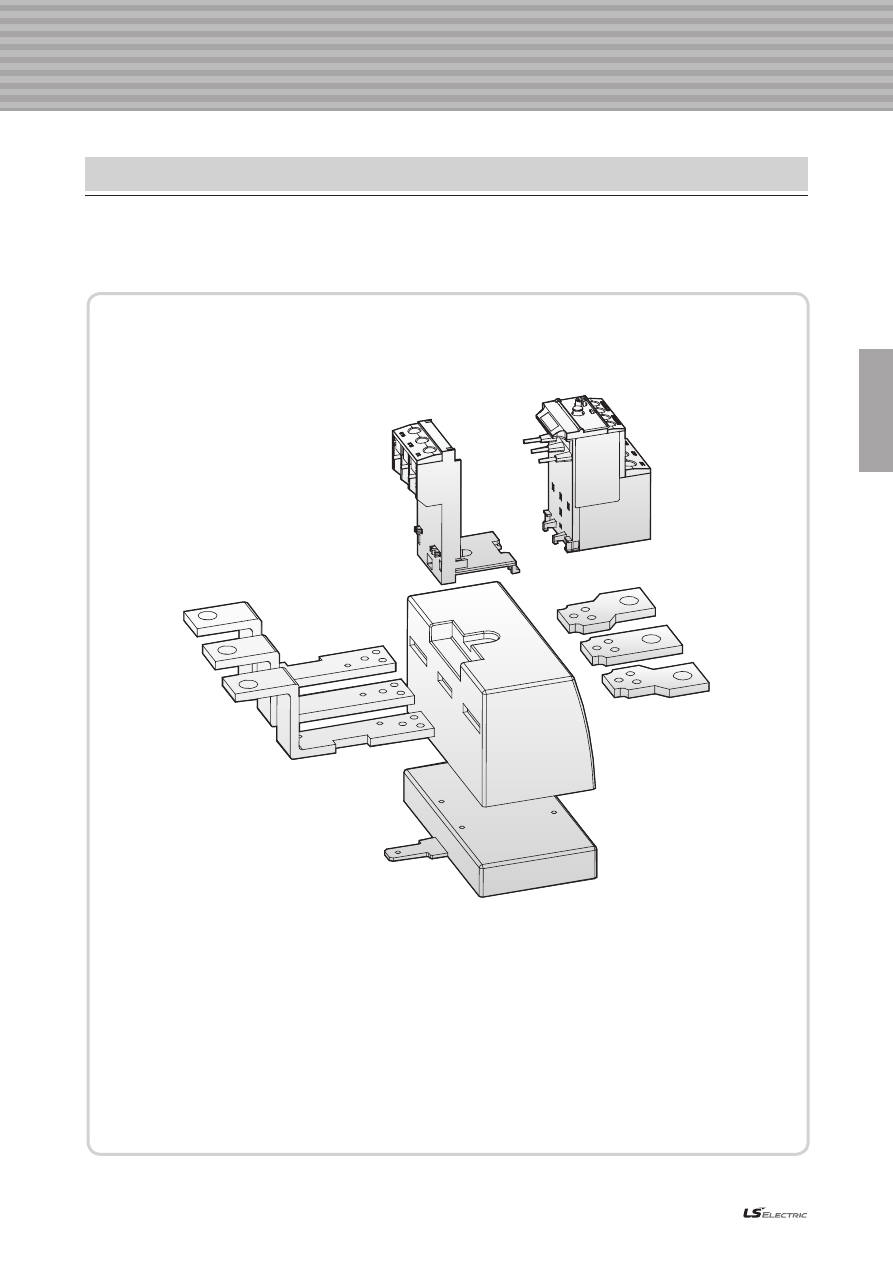

15) Тепловое реле защиты от перегрузки MT-800

❷

❹

❺

❻

❼

❶

❸

❶

Пластина

❷

Базовая клемма B

❸

Базовая клемма A

❹

Соединение проводника

❺

ТТ

❻

жный блок

❼

Узел MT-800

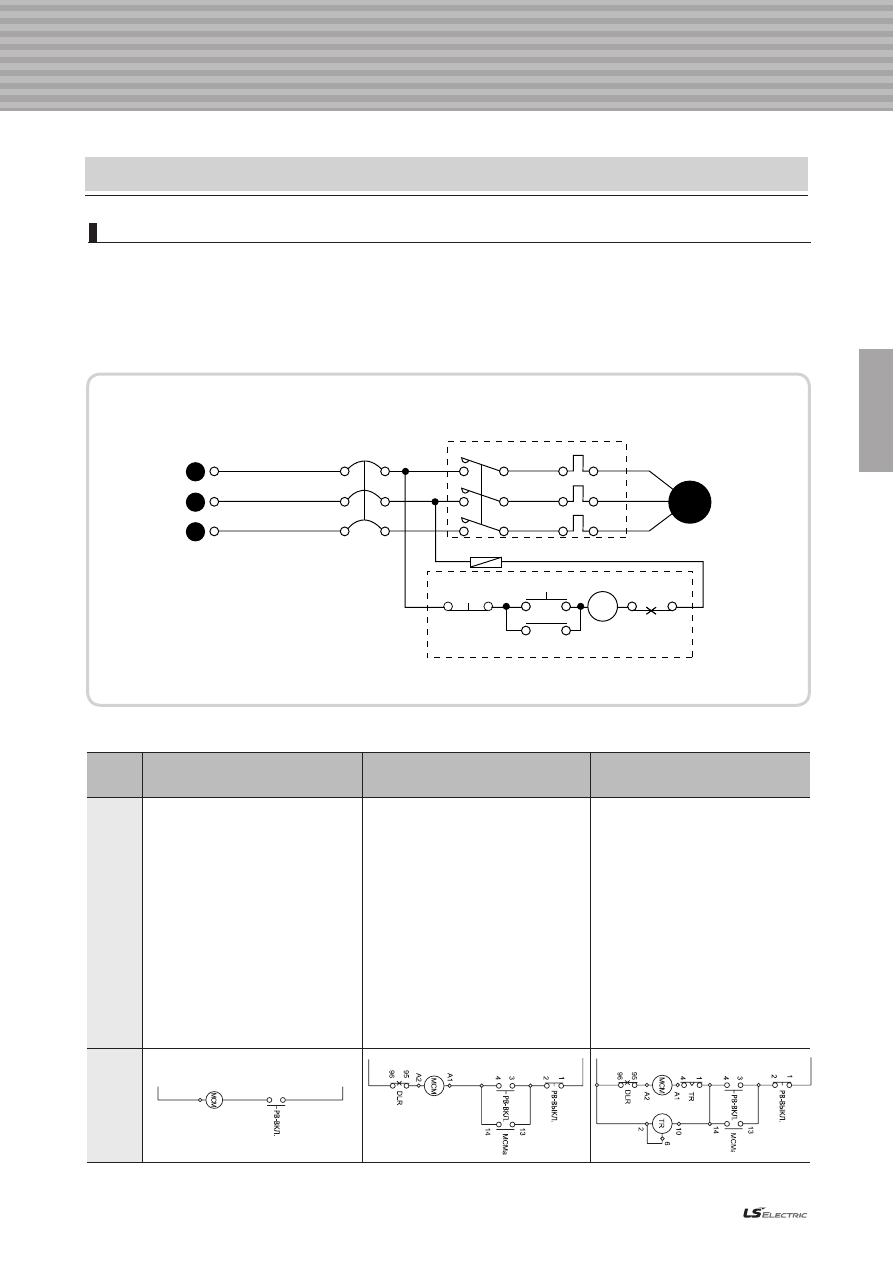

1) Схема прямого возбуждения двигателя

(1) Использование: Схема возбуждения и остановки двигателя с использованием магнитного выключателя и

кнопки является наиболее распространённой. Управление возбуждением и остановкой всегда выполняется

вручную. В этот момент ток возбуждения более чем в 6 раз превышает номинальное значение тока.

(2) Принципиальная схема

2.3 Использование магнитного пускателя

MCCB

MSM

MCM

ПРЕДОХРАНИТЕЛЬ

PB-ВЫКЛ.

PB-ВКЛ.

TOR

MCMa

MCM

TOR

(3) Пример использования

Раздел

Вариант 1

Вариант 2

Вариант 3

Сх

ема

Пор
яд

ок р
або

ты

•

ВКЛ./ВЫКЛ. от внешнего сигнала

•

Типы внешнего сигнала

①

Нажимная кнопка

②

Вспомогательное реле, таймер, реле
последовательного действия и пр.

③

Последовательный выходной сигнал

•

Цепь с использованием электромагнита

•

Последовательность операций

①

Установка кнопки в положение ON (ВКЛ.):

происходит срабатывание

электромагнитной катушки MCMа,

происходит замыкание контакт-детали и

вспомогательной контакт-детали (13-14).

②

Если в цепи MCMа кнопка не замкнута в

положение OFF (ВЫКЛ.), то ток проходит

через вспомогательную контакт-деталь

цепи.

③

При переводе кнопки в положение OFF

(ВЫКЛ.) цепь размыкается, электромагнит

освобождается, и происходит размыкание

вспомогательной контакт- детали (13-14).

④

Если MCM выключен, то PB-OFF замкнут,

т.к. PB-ON и вспомогательная контакт-

деталь разомкнуты.

•

Комбинация цепи с использованием
электромагнита м таймера

•

Последовательность операций

①

Установка кнопки в положение ON
(ВКЛ.)

②

Питание цепи электромагнита MCMа

③

Отключение MCM по времени
таймера

Конструкция и эксплуатация

2. Принцип срабатывания

2.3 Использование магнитного пускателя

Рекомендуется использовать механическую взаимную блокировку, так как при электрической
взаимной блокировке может возникать межфазное короткое замыкание.

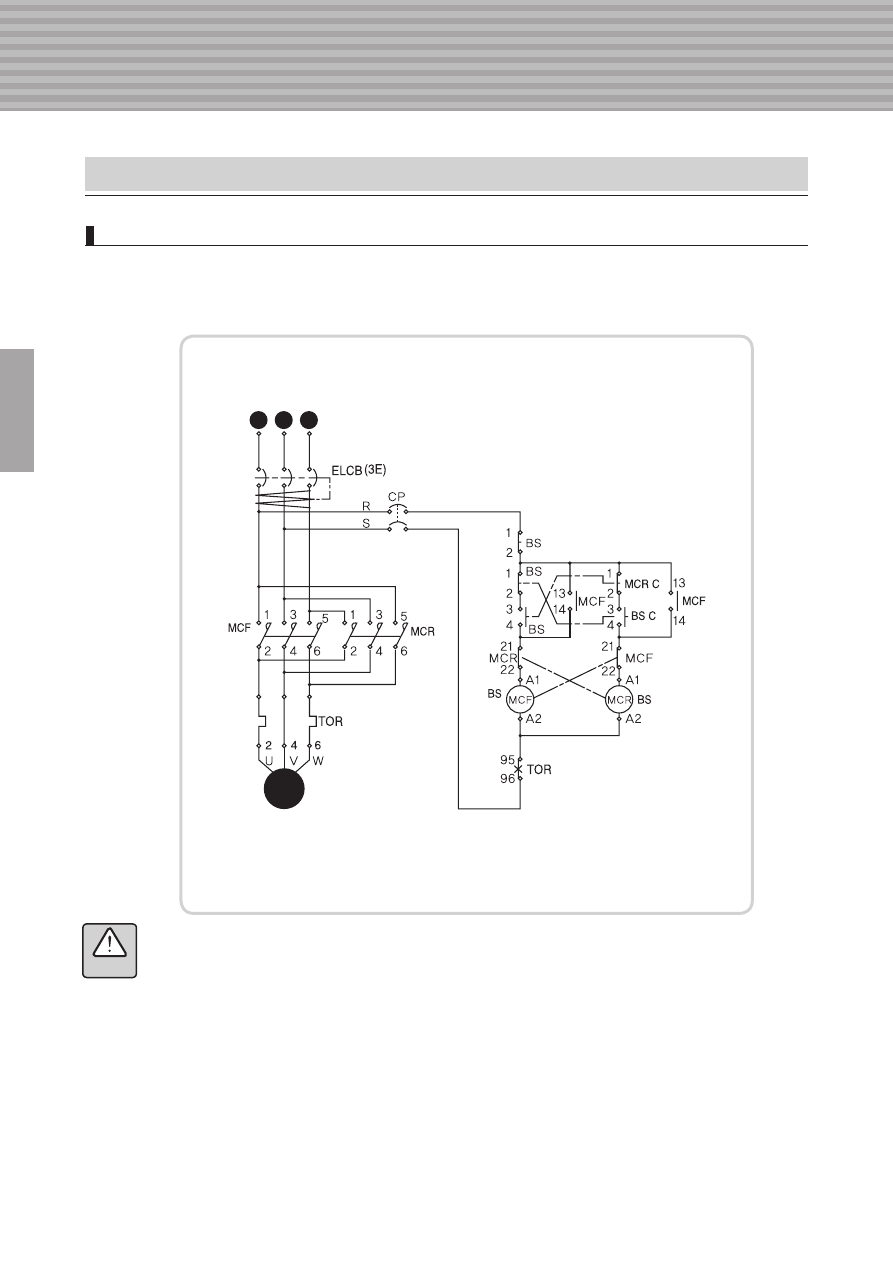

2) Реверсивная схема

(1) Использование: вращение двигателя по часовой/против часовой стрелки
(2) Принципиальная схема

вращение

по часовой

стрелке

электродвигатель

с короткозамкнутым

ротором

вращение

по часовой

стрелке

вращение против

часовой стрелки

ОСТАНОВ

вращение

против

часовой

стрелки

Предостережение

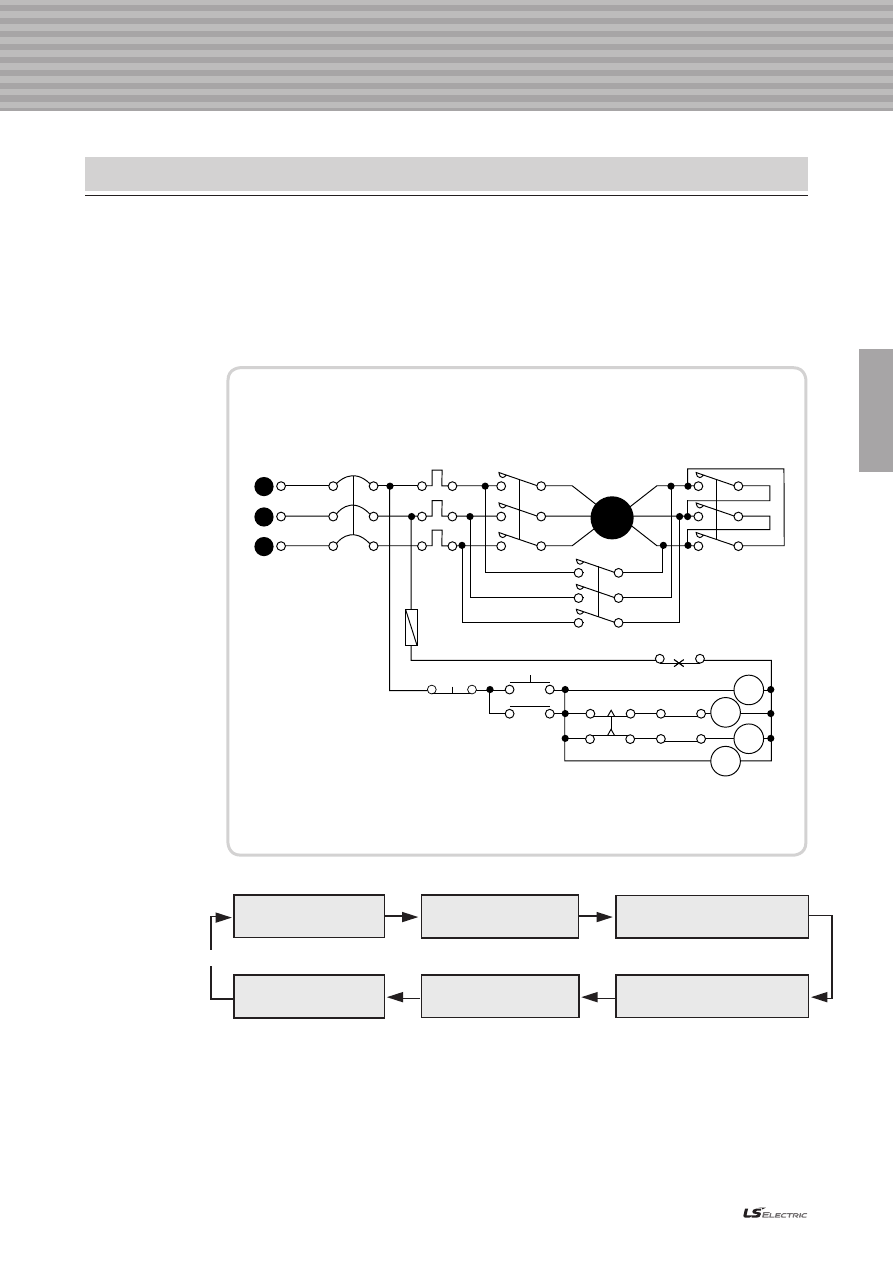

3) Схема звезда-треугольник

(1) Использование: ток возбуждения двигателя составляет одну треть в сравнении с прямым

приводом, максимальная мощность трансформатора для преобразования фаз также может

быть меньше, чем у прямого привода.

(2) Принципиальная схема

(3) Порядок включения

1. Установка кнопки

в положение ON (ВКЛ.)

2. Включение MCY

(схема «звезда»)

3. TR после настройки времени TR

(4-5) ВКЛ., TR (4-6) ВЫКЛ.

4. Схема соединения «треугольник»

зависит от включения – выключения MCY

5. Установка кнопки

в положение OFF (ВЫКЛ.)

6. Остановка двигателя

MCCB

MCM

MCY

△

ПРЕДОХРАНИТЕЛЬ

PB-ВЫКЛ.

PB-ВКЛ.

TOR

MCMa

△

MCYb

MCM

MCY

△

TOR

Конструкция и эксплуатация

3. Принцип срабатывания

•

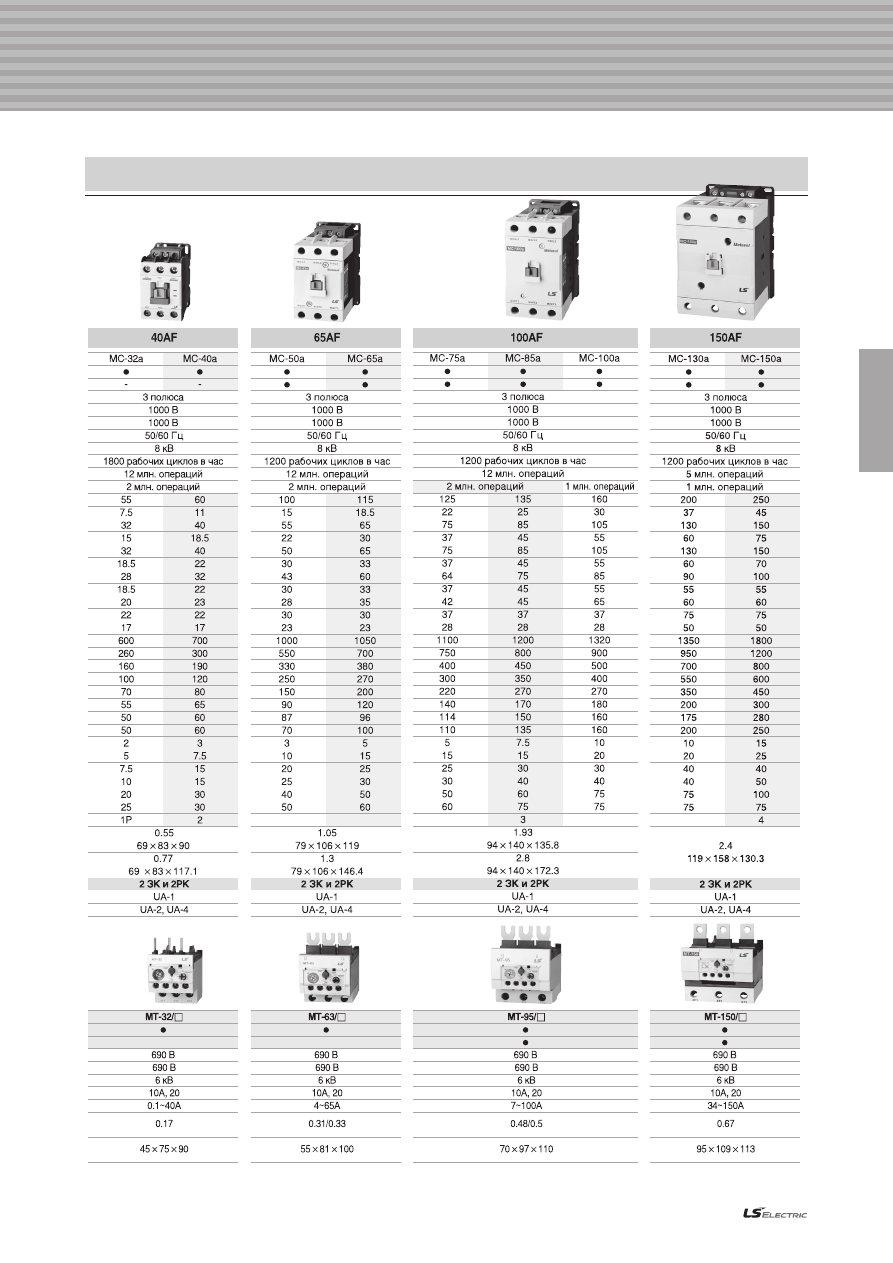

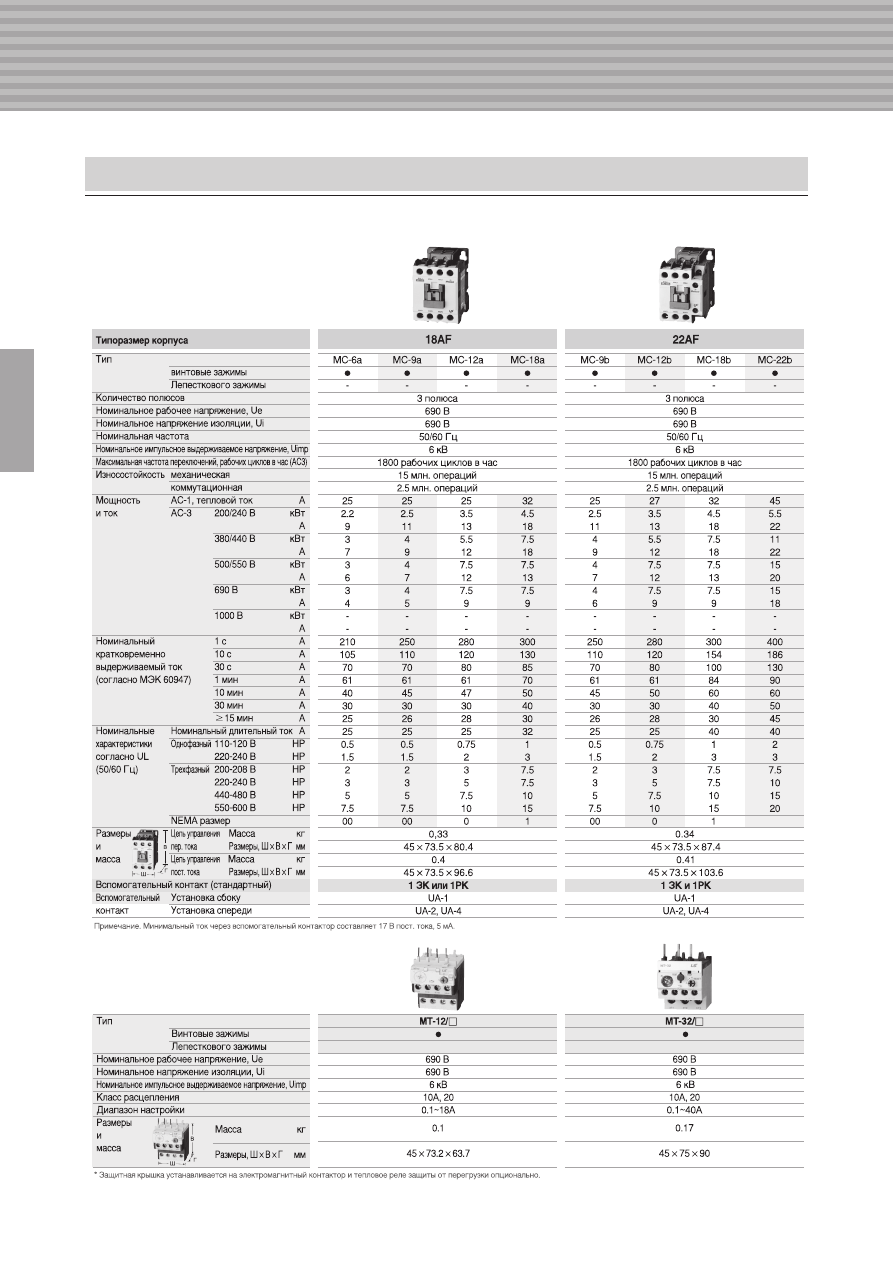

Магнитные контакторы

типа MC

•

Тепловые реле защиты

от перегрузки типа MT
