Metasol Контакторы и реле защиты от перегрузки. Техническое руководство (2020 год) - часть 1






Meta Solution

Meta Solution

Новое поколение контакторов

 производства компании LSIS

Настоящее руководство описывает типы, характеристики и функции магнитных выключателей серии Metasol

производства компании LSIS и предлагает рекомендации по их выбору. Кроме того, в нем содержится

информация обо всех соответствующих стандартах, необходимая всем клиентам, менеджерам, проектировщикам

или лицам, отвечающим за разработку, дя использования в качестве основного ресурса.

Примечание: Вышеуказанные сведения представлены исключительно для информации и не предоставляют гарантии.

В настоящем документе используются единицы системы СИ.



Для безопасного использования перед монтажом, эксплуатацией, техническим обслуживанием, осмотром следует внимательно

прочитать настоящее руководство и следовать его инструкциям.

Также перед использованием устройства следует полностью понять информацию об устройстве, правила техники безопасности

и меры предосторожности при его эксплуатации.

Даже если пользователь прочитал информацию под уведомлениями «Опасность» и «Предостережение», в определенны

хситуациях сохраняется возможность возникновения фатальных или серьезных последствий. Следует внимательно

ознакомитьсяс каждым из приведенных ниже правил:

• Содержание указанных сообщений может быть изменено без предварительного уведомления.
• Компания LSIS не несет ответственности за убытки в результате ремонта, демонтажа или изменения наших изделий,

которые выполнялись без разрешения LSIS.

•  Если рассматривается возможность использования изделий для управления объектами атомной энергетики, транспортными

средствами, сигналами регулирования движения, а также для медицинского либо иного типа применения, где требуется

повышенная надежность, следует обратиться в нашу компанию.

•  Соблюдать осторожность во избежание возникновения поломки, получения травмы, возгорания или серьезного повреждения.

После прочтения руководства по эксплуатации, его следует поместить в доступное и хорошо видимое место, где его могут легко

найти пользователи. При возникновении проблемы или неисправности во время использования изделия необходимо обратиться к

настоящему руководству.

•

Если у вас есть вопросы, или в случае возникновения неисправностей следует внимательно прочитать настоящее руководство.

Рекомендуется хранить его в доступном месте для возможности использования операторами в любой момент.

1.  Необходимо убедиться в наличии достаточного места для монтажа устройства в соответствии с указаниями настоящего

руководства, в противном случае существует риск поражения электрическим током или получения ожогов.

2.  Следует использовать провода, подходящие для выполнения проводки, соответствующие значениям подаваемого

напряжения, силы тока и токовых импульсов. Крепление проводов должно осуществляться с указанным моментом затяжки.

3.  Необходимо убедиться, что характеристики устройства находятся в пределах проектных спецификаций. В противном

случае устройство может вызывать замыкание на землю вследствие повреждения изоляции, возгорания вследствие

перегрева или выход системы из строя.

4. После окончания использования устройства следует утилизировать его в соответствии с законодательством.

1.  Если устройство находится под напряжением, следует соблюдать безопасную дистанцию и избегать контакта с устройством,

так как существует опасность поражения электрическим током или получения ожогов.

2.   Техническое обслуживание и изменения должны выполняться только после выключения питания, в противном случае

существует опасность поражения электрическим током.

Несоблюдение данного требования может привести

к получению тяжелой травмы вплоть до смертельного исхода.

1

Правила техники безопасности

Опасность

Несоблюдение данного требования может привести

к травме или материальному ущербу.

Предостережение

Опасность

Предостережение





2

3

23
54
73
83

121
133
146
194
208
230
246

A

Обзор

B

  Конструкция и эксплуатация

C

  Условия эксплуатации

D

 Монтаж

E

 Износостойкость

F

 Принадлежности

G

  Техническое обслуживание и осмотр

H

Выбор и применение

 I

Метод пуска и выбор

 J

  Защита двигателя и выбор теплового реле защиты от перегрузк

 K

Согласование

 L

 Стандарты

Содержание

Контакторы и реле защиты от перегрузки



A

.

Обзор

4

5

9

11

1.  Стандарты и сертификаты одобрения

продукции

2.  Характеристики и сфера применения

3.  Номинальные характеристики и

размещение заказа

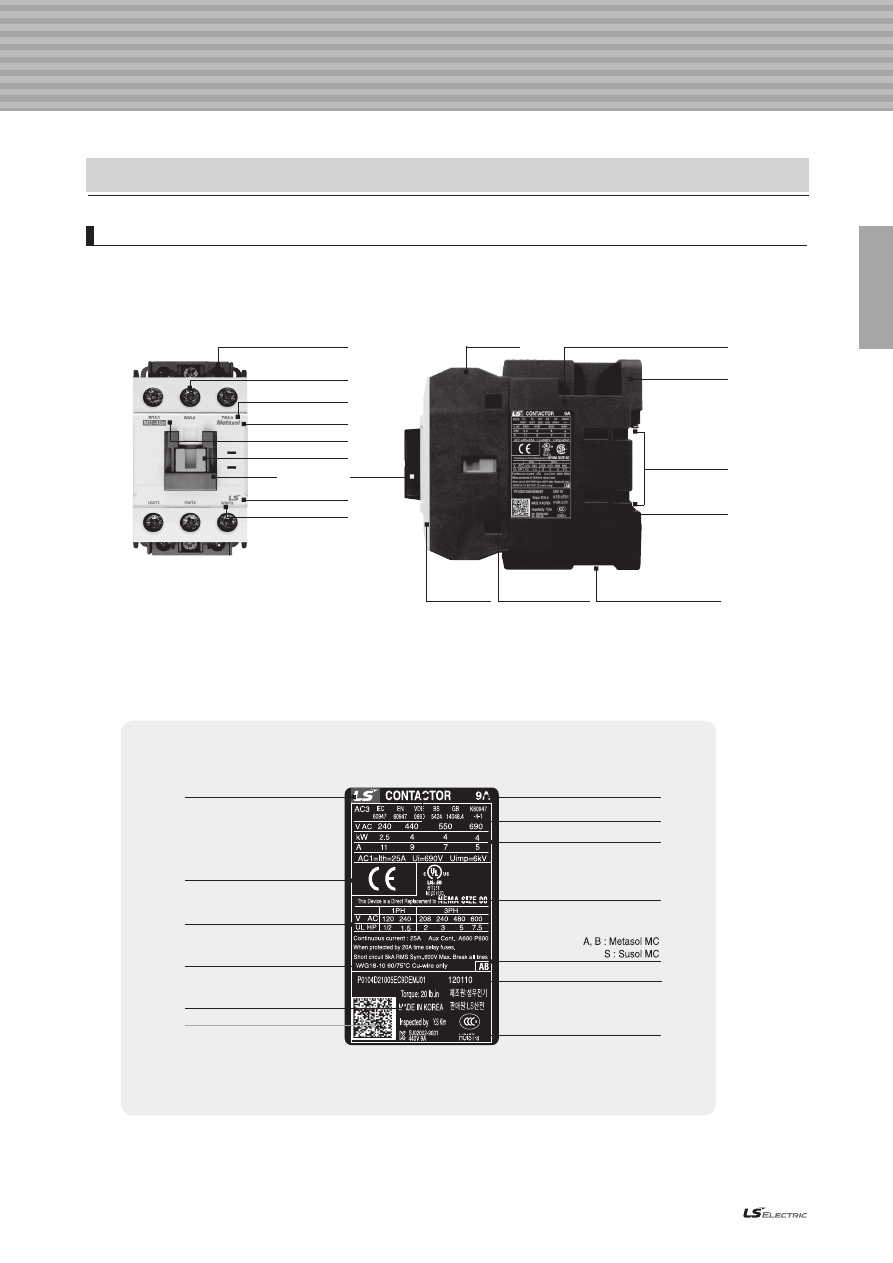

4.  Внешние компоненты и маркировка



Наличие знака СЕ означает, что продукция изготовителя соответствует всем существенным

требованиям соответствующих европейских директив.

Кроме того, наличие знака СЕ означает, что продукция изготовителя соответствует всем

требованиям, включая требования к процессу оценки продукции и к деятельности

авторизованных представительств.

   CEМаркировка CE

• ертификация CB
• UL 508
• Сертификация на соответствие требованиям по технической безопасности

   Контакторы Metasol MS прошли следующую сертификацию.

   Предоставление сертификатов возможно по запросу в определенных обстоятельствах.

• МЭК 60947-1

Аппаратура распределения и управления низковольтная.

– Часть 1. Общие правила

• МЭК 60947-4-1

- Часть 4-1:  Контакторы и пускатели – Электромеханические

контакторы и пускатели

• UL 508

Промышленные системы управления

Защитные регулирующие устройства серии Metasol-MC и MT соответствуют следующим

международным стандартам

Запросы можно выполнить на главной странице Центра обслуживания клиентов LSIS.

Использовать центр ресурсов для загрузки копии сертификата.

   Запросы на получение сертификатов

1. Стандарты и сертификаты одобрения продукции

4

Обзор

A

4

2. Характеристики и сфера применения

   2.1 Характеристики и преимущества

5

A

Контакторы и реле защиты от перегрузки

• Компактная конструкция для экономии пространства
• Установка на DIN-рейку и винтовое крепление
•  Непосредственно устанавливаемые блоки для реле

защиты от перегрузки поставляются отдельно

•  Простое объединение с ручным пускателем с помощью

переходника и соединительного комплекта

• Защита от прикосновения к токоведущим частям
•  Широкий ассортимент дополнительных

принадлежностей

•  Соответствие продукции международным

стандартам МЭК и UL

Более безопасные, более ценные

Герметичная конструкция исключает образование дуговых разрядов

Продукция демонстрирует непревзойденную технологичность

Простота конструкции, проработанная форма, полученная с использованием технологии алмазной шлифовки

поверхности, и точность исполнения изделий серии Metasol гарантируют их долговечность.



Обзор

Обеспечение повышен-

ной коммутационной

надежности посредством

применения системы

тестирования наличия

дуговых разрядов

Оптимизация

механических

характеристик

посредством анализа

механизма дуговых

разрядов

Минимизация нагрева

посредством

модификации

рамки и анализа

прохождения потока

воздуха

Надежность и удобство

Наша компания обеспечивает непревзойденную надежность и экономичность решений в сочетании с надлежащей

конструкцией и повышенной отключающей способностью.

Повышенная отключающая способность

Максимальное удобство

соединительной системы

• Монтажный блок, переходник (для MC, MMS)
•  Соединительный комплект для обратной

полярности

Быстрое подсоединение

•  Легкий монтаж на DIN-рейке с помощью

нашего специального приспособления

•  Узел крепления для ограничителя

перенапряжения и главной стойки



Простота технического обслуживания

•  4 типа зажимов обеспечивают простое подсоединение

управления катушки

• Винтовые клеммы
•  Блокировка электротехнического устройства в

пределах вспомогательного контактора (в рамках 2НЗ)

Периферийные устройства, дополнительные

принадлежности и система

2. Характеристики и сфера применения

   2.1 Характеристики и преимущества

A

6

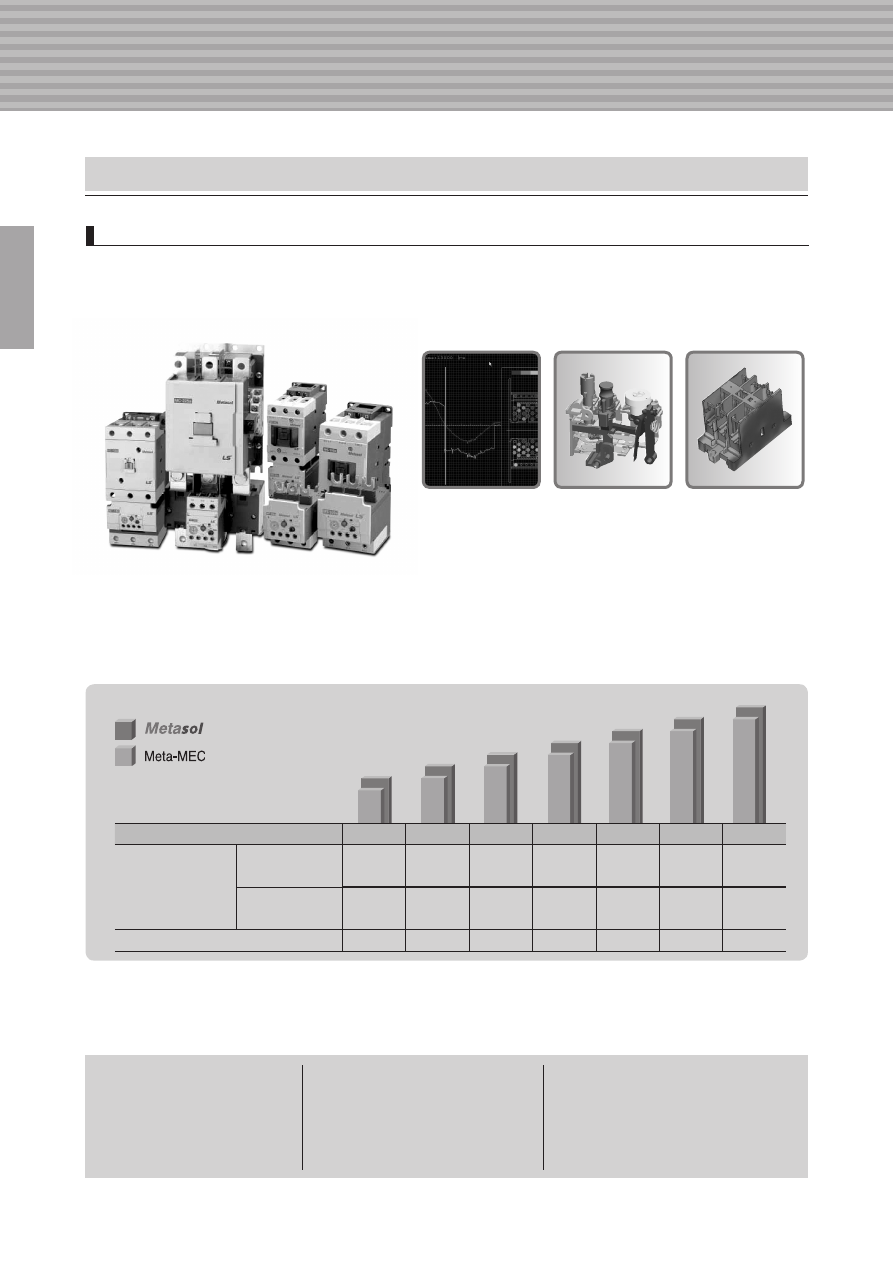

Передовые технологии и экспертные решения

Разделение

45 мм

55 мм

70 мм

95 мм

138 мм

163 мм

285 мм

Номинальный ток

Meta-MEC

9~22 A

32, 40 A

50~85 A

100, 125 A 180, 220 A 300, 400 A 600, 800 A

Серия Metasol

6~40 A

50, 65 A

75~100 A 130, 150 A 185, 225 A 265~400 A 500~800 A

Повышение отключающей способности

45 %

58 %

12 %

20 %

-

-

-

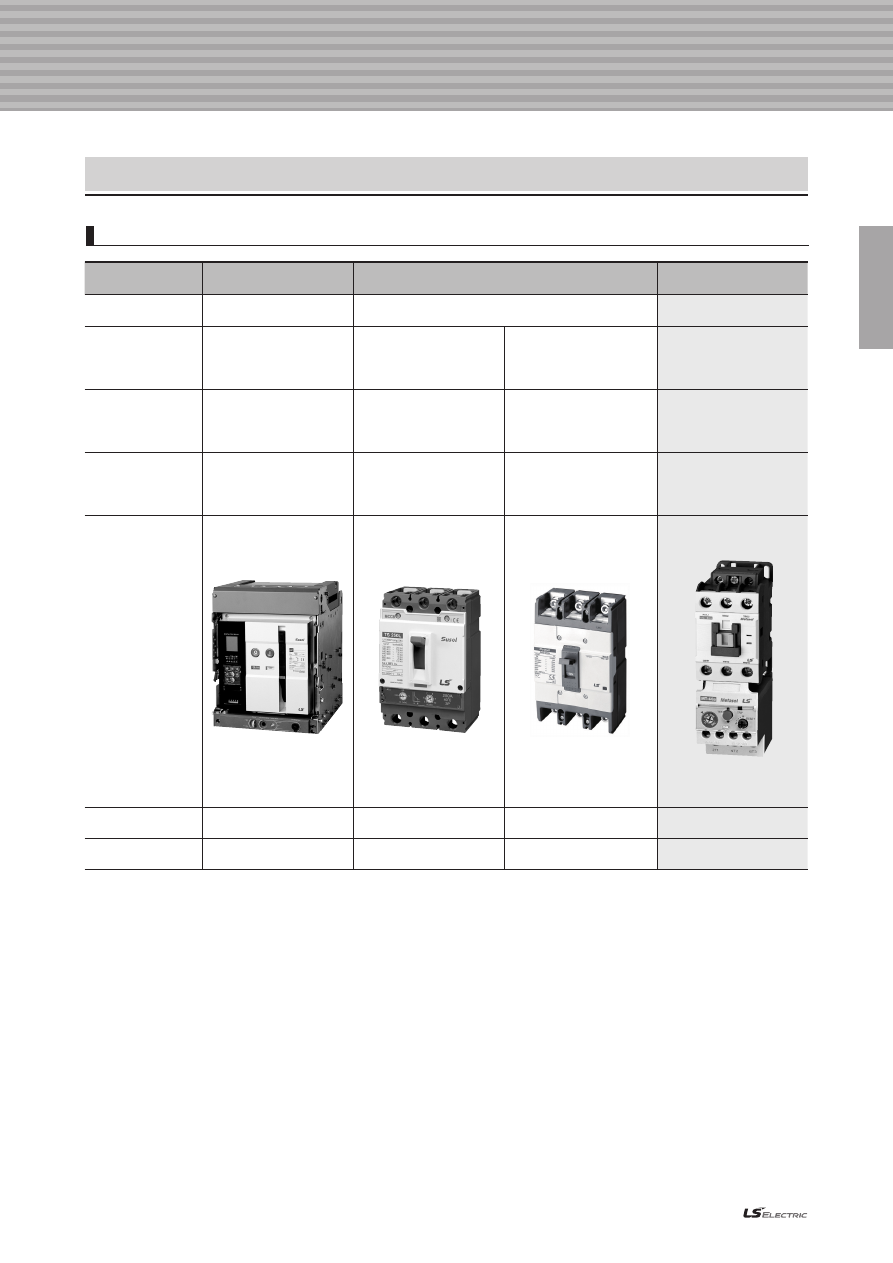

Распределение

Для главной цепи

Для главной цепи

Устройство управления

двигателем

Тип изделия

ACB

MCCB

MS

Номинальный ток

630-6300 A

16-800 A

3-1200 A

6-800 A

(номинальное напряжение

220 В)

Номинальная

отключающая

способность

65-120 кА

(номинальное рабочее

напряжение 415/480 В)

37-150 кА

(номинальное напряжение

415 В)

5-85 кА

(номинальное напряжение

415 В)

25-900 A

(номинальное напряжение

690 В)

Стандарт

по номинальному

рабочему току

МЭК 60947-2

МЭК 60947-2

МЭК 60947-2

МЭК 60947-4-1


изделия

Название марки

Metasol

Susol

Metasol

Metasol

Название модели

Серия AS, AN

Серия TD, TS

Серия AB

Серия MC, MT

6

   2.2 Сфера применения

A

7



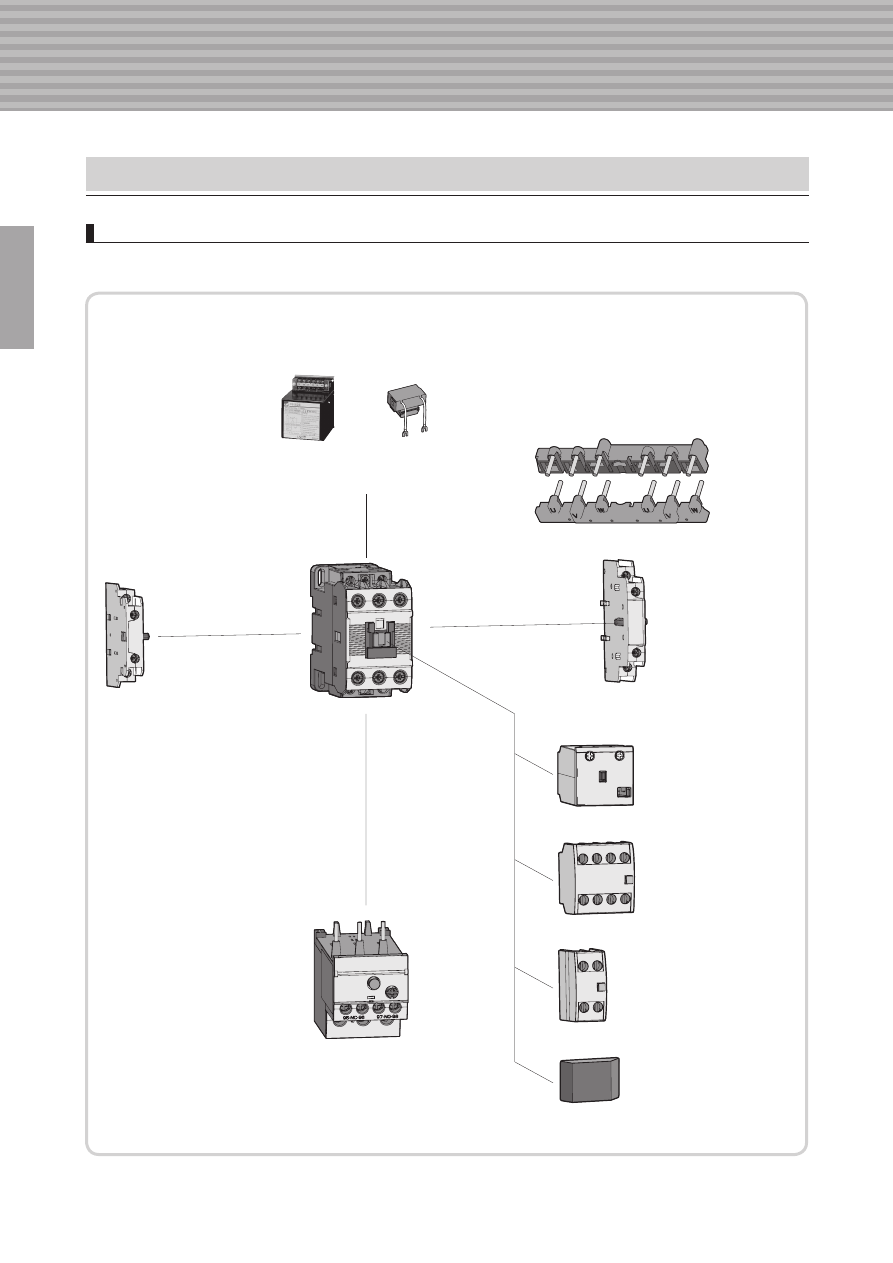

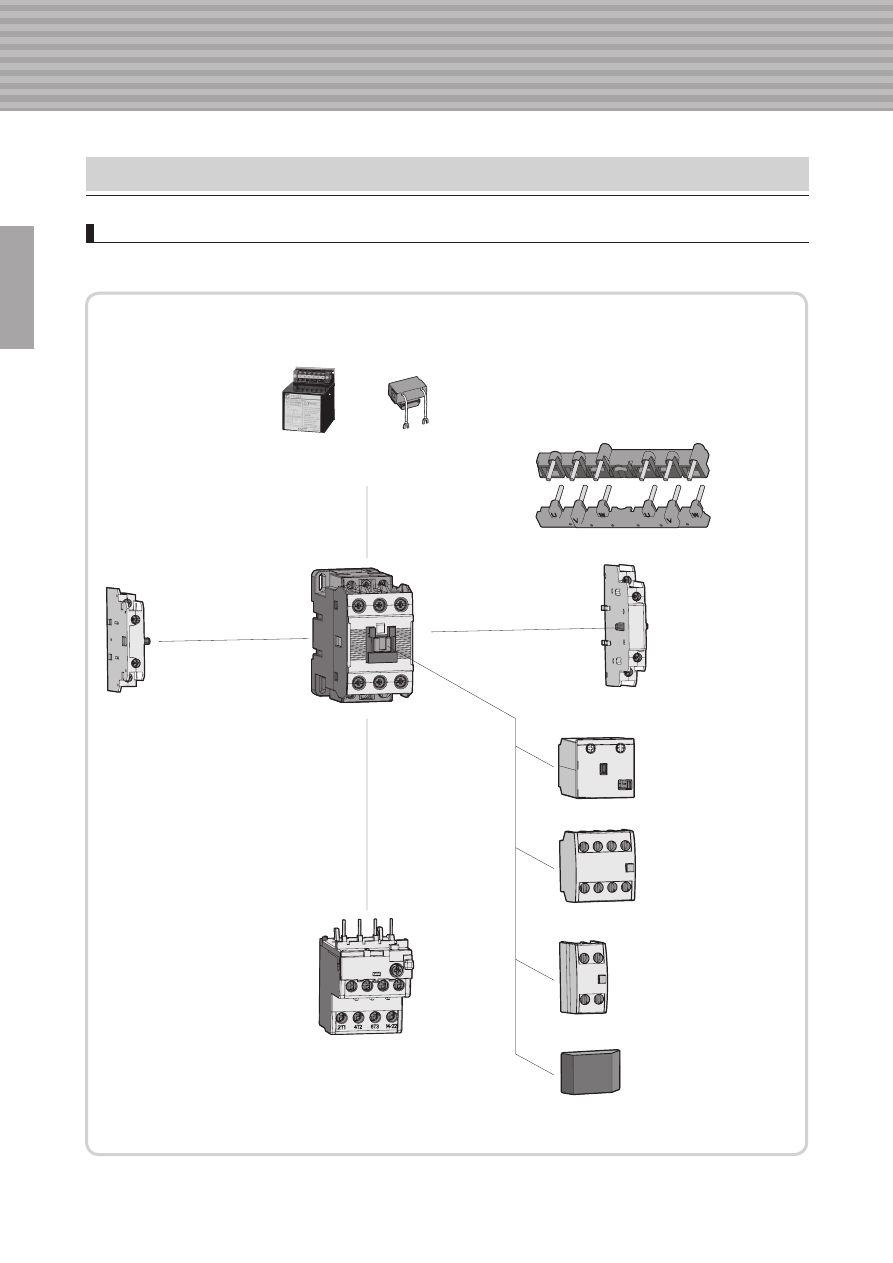

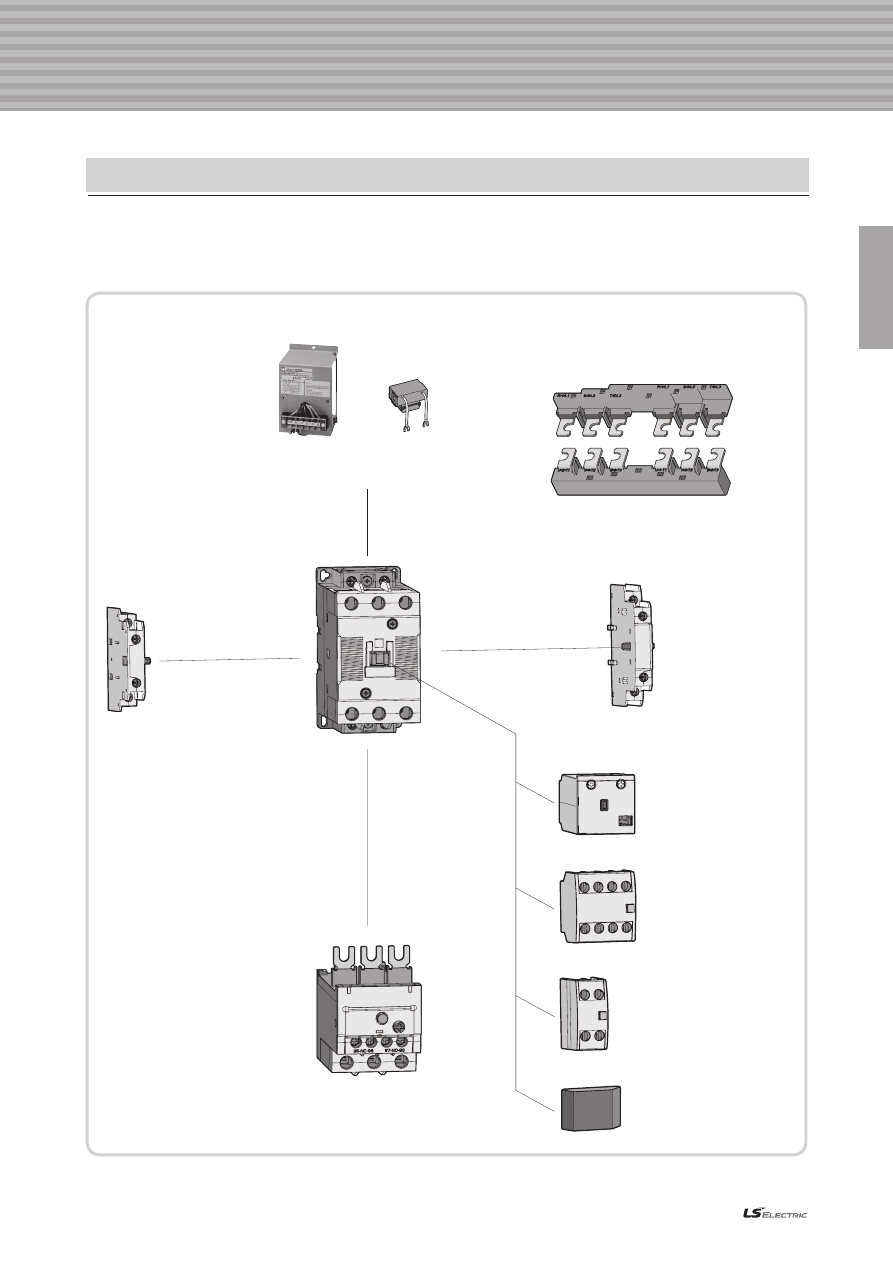

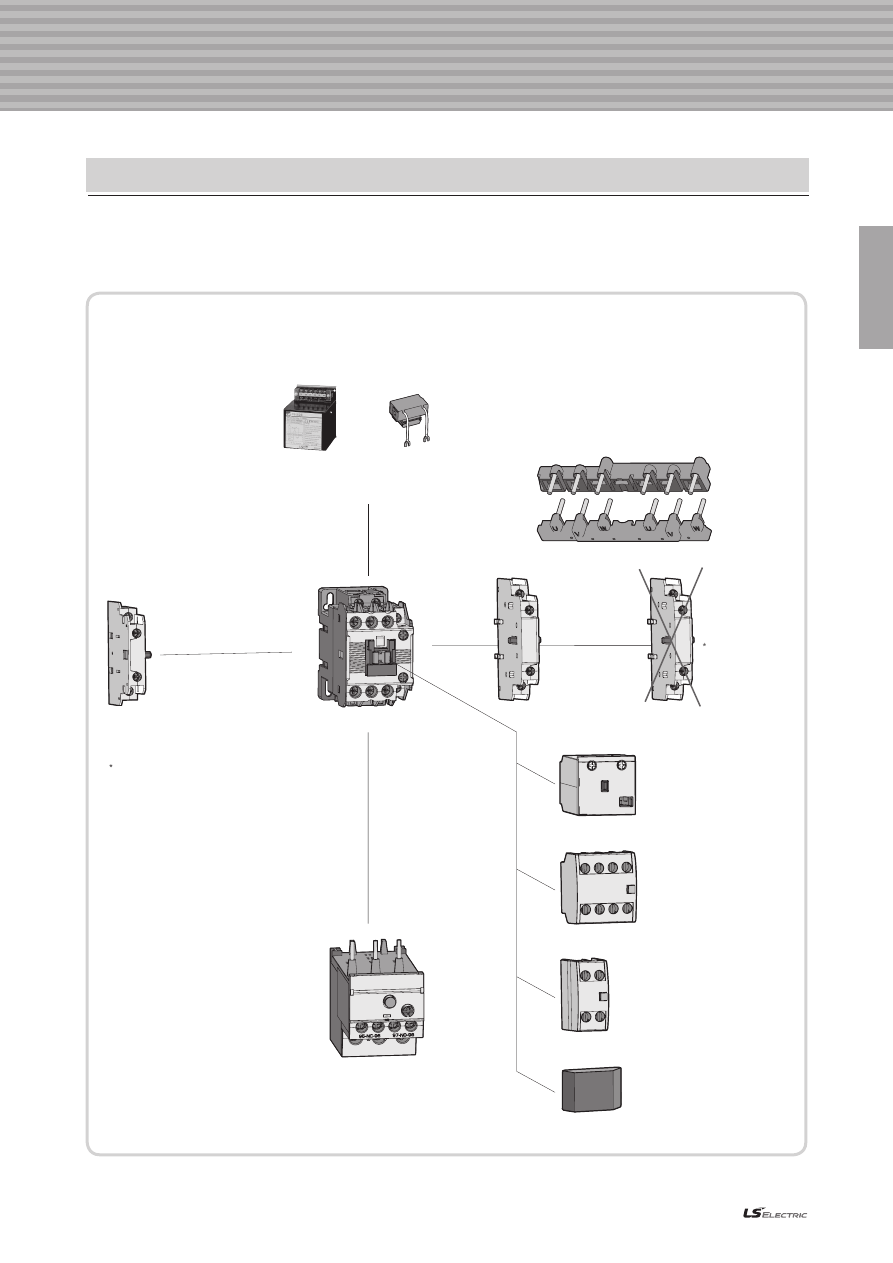

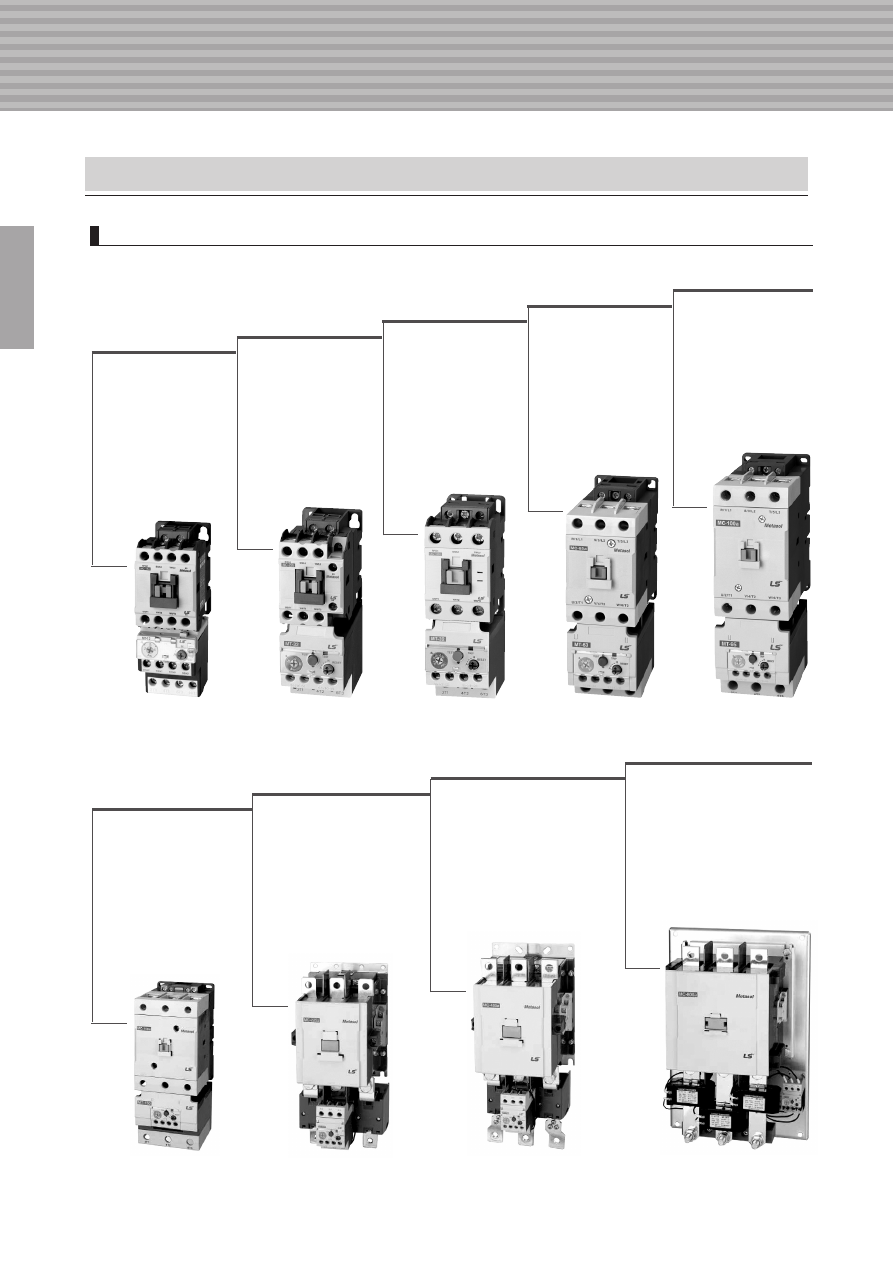

   2.3 Конфигурация корпуса

100 AF

Контактор MC : 75a, 85a, 100a

Контактор MC: 75a, 85a, 100a

Номинальный ток: 75, 85, 100 A

Номинальное напряжение

изоляции: 1000 В

Тип II:  150 кА при 415 В макс.

(Metasol MCCB + MC)

Реле защиты от перегрузки

MT : 95

Диапазон тока: 7-100 A

Класс расцепления: класс 10 А, 20

65 AF

Контактор MC : 50a, 65a

Контактор MC: 50a, 65a

Номинальный ток: 50, 65 A

Номинальное напряжение

изоляции: 1000 В

Тип II:  150 кА при 415 В макс.

(Metasol MCCB + MC)

Реле защиты от перегрузки

MT : 63

Диапазон тока: 4-65 A

Класс расцепления: класс 10 А, 20

40 AF

Контактор MC : 32a, 40a

Контактор MC: 32a, 40a

Номинальный ток: 32, 40 A

Номинальное напряжение

изоляции: 690 В

Тип II:  150 кА при 415 В макс.

(Metasol MCCB + MC)

Реле защиты от перегрузки

MT : 32

Диапазон тока: 0,1 – 40 А

Класс расцепления: класс 10 А, 20

18 AF

Контактор MC : 6a, 9a, 12a, 18a

Контактор MC: 6a, 9a, 12a, 18a

Номинальный ток: 6, 9, 12, 18 А

Номинальное напряжение

изоляции: 690 В

Тип II:  150 кА при 415 В макс.

(Metasol MCCB + MC)

Реле защиты от перегрузки

MT : 12

Диапазон тока: 0,1 – 18 А

Класс расцепления: класс 10 А, 20

2. Характеристики и сфера применения

22 AF

Контактор MC : 9b, 12b, 18b, 22b

Контактор MC: 9b, 12b, 18b, 22b

Номинальный ток: 9, 12, 18, 22 А

Номинальное напряжение

изоляции: 690 В

Тип II:  150 кА при 415 В макс.

(Metasol MCCB + MC)

Реле защиты от перегрузки

MT : 32

Диапазон тока: 0,1 – 22 А

Класс расцепления: класс 10 А, 20

800 AF

Контактор MC : 500a, 630a, 800a

Контактор MC: 500a, 630a, 800a

Номинальный ток: 500, 630, 800 A

Номинальное напряжение изоляции: 1000 В

Тип II: 150 кА при 415 В макс.

Реле защиты от перегрузки MT : 800

Диапазон тока: 200-800 A

Класс расцепления: класс 10 А, 20

400 AF

Контактор MC : 265a, 330a, 400a

Контактор MC: 265a, 400a

Номинальный ток: 365, 330, 400 A

Номинальное напряжение изоляции: 1000 В

Тип II: 150 кА при 415 В макс.

Реле защиты от перегрузки MT : 400

Диапазон тока: 85-400 A

Класс расцепления: класс 10 А, 20

150 AF

Контактор MC : 130a, 150a

RКонтактор MC: 130a, 150a

Номинальный ток: 120, 150 A

Номинальное напряжение изоляции:

1000 В

Тип II: 150 кА при 415 В макс.

Реле защиты от перегрузки MT: 150

Диапазон тока: 34-150 A

Класс расцепления: класс 10 А, 20

225 AF

Контактор MC : 185a, 225a

Контактор MC: 185a, 225a

Номинальный ток: 185, 225 A

Номинальное напряжение изоляции:

1000 В

Тип II: 150 кА при 415 В макс.

Реле защиты от перегрузки MT : 225

Диапазон тока: 35-240 A

Класс расцепления: класс 10 А, 20

8

A

Обзор



8

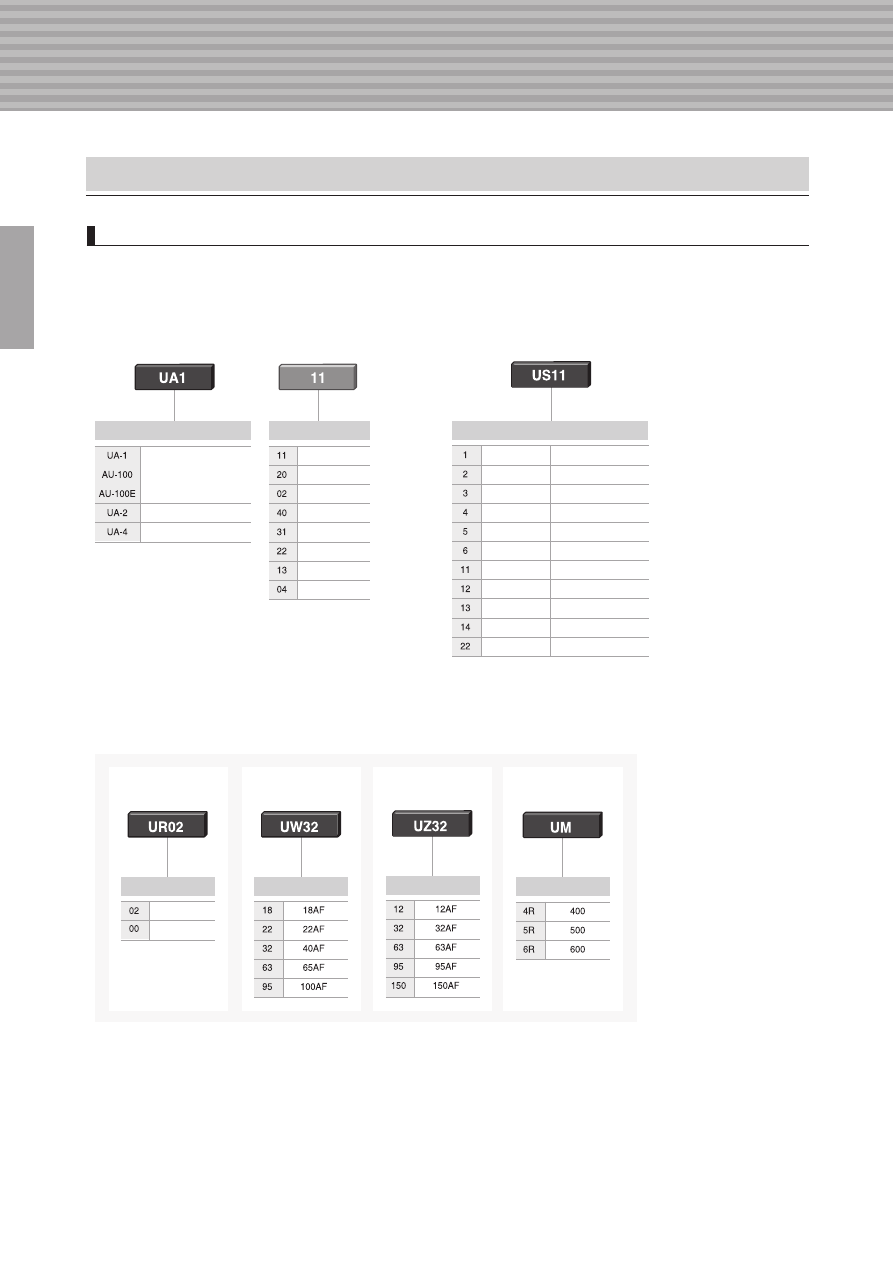

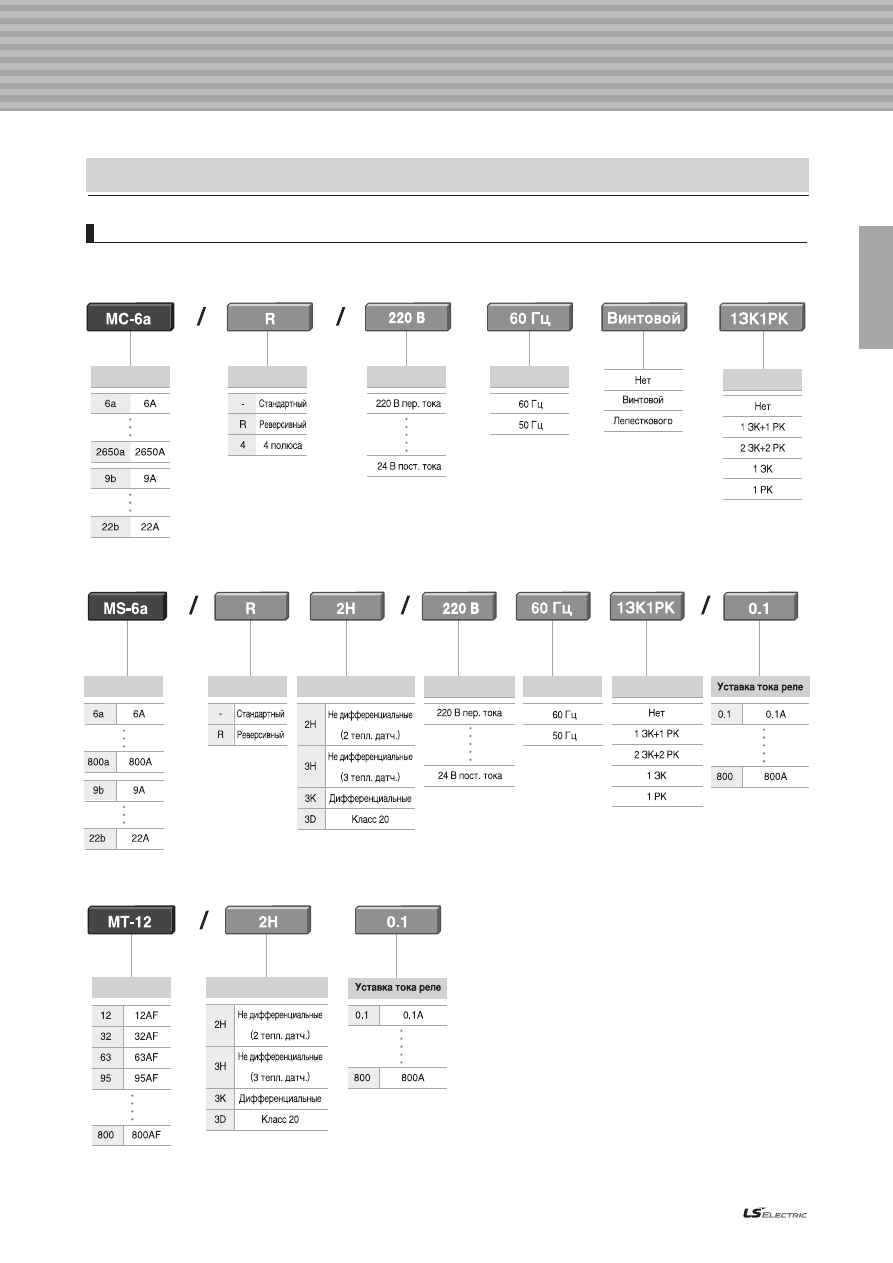

   3.1Конфигурация корпуса

3. Характеристики и сфера применения

Контактор

Выключатель

Тепловое реле защиты от перегрузки

9

A

Номинальный

ток

Версия

Частота

Вспомогательный

контакт

Вспомогательный

контакт

Напряжение

катушки

Номинальный

ток

Номинальный

ток

Версия

Версия

Версия

Частота

Напряжение

катушки

Номинальный

ток

Версия

Частота

Вспомогательный

контакт

Вспомогательный

контакт

Напряжение

катушки

Номинальный

ток

Номинальный

ток

Версия

Версия

Версия

Частота

Напряжение

катушки

Номинальный

ток

Версия

Частота

Вспомогательный

контакт

Вспомогательный

контакт

Напряжение

катушки

Номинальный

ток

Номинальный

ток

Версия

Версия

Версия

Частота

Напряжение

катушки



Обзор

10

3. Номинальные характеристики и размещение заказа

A

   3.1 Структура системного обозначения моделей

Опции

Блок вспомогательных контактов

Разрядник

Версия

Типы контактов

Размер корпуса

Размер корпуса

Длина кабеля

Устройство взаимной

блокировки

Соединительный комплект

для взаимной блокировки

Дополнительное монтажное

основание (для реле)

Дистанционное устройство

сброса (для реле))

Типы контактов

Состав и напряжение

Примечание) UA-2: 23K, 13K и 1РК, 2PK

                            UA-4: 43K, 3 ЗК и 1PK, 4PK,

                                        2 ЗК и 2PK, 1 ЗК и ЗРК

Установка сбоку

НР + 1НЗ

2НР

2НЗ

4НР

3НР + 3НЗ

2НР + 2НЗ

1НР + 3НЗ

4НЗ

Варистор+RC

Варистор+RC

Варистор+RC

Варистор+RC

Варистор+RC

Варистор+RC

Варистор

Варистор

Варистор

Варистор

RC

24-48 В пер.

100-125 В пер.

200-240 В пер.

24-48 В пост.

100-125 В пост.

200-240 В пост.

24-48 В пер./пост.

100-125 В пер./пост.

200-240 В пер./пост.

380-440 В пер./пост.

100-125 В пер.

Установка спереди (2Р)
Установка спереди (4Р)

2НЗ

Нет



10

11

   4.1 Внешний вид и маркировка

A

1) Внешний вид

2) Маркировка

4. Внешние компоненты и маркировка

Клемма катушки

Верхняя рама

Логотип компании

Тип

Номинальные параметры

Дата выпуска

Сертификация (только для Корей)

Номинальная характеристика

Согласно требованиям UL

Наименование изделия

Отметка UL

Сечение проводников

Страна происхождения
Штрих-код

Маркировка о соответствии

нормам СЕ

Нижняя рама

Заводская

табличка

Крепление

для установки

на DIN-рейку

Крепежное

отверстие

Верхняя крышка

Гнездо для подключения

ограничителя перенапряжения

Отверстие для установки

принадлежности сбоку

Номер клеммы

со стороны линии

питания

Главная клемма

Торговая марка

Тип

Держатель

Защитная крышка

Логотип производителя

Номер вывода со

стороны нагрузки

Клемма катушки

Верхняя рама

Логотип компании

Тип

Номинальные параметры

Дата выпуска

Сертификация (только для Корей)

Номинальная характеристика

Согласно требованиям UL

Наименование изделия

Отметка UL

Сечение проводников

Страна происхождения
Штрих-код

Маркировка о соответствии

нормам СЕ

Нижняя рама

Заводская

табличка

Крепление

для установки

на DIN-рейку

Крепежное

отверстие

Верхняя крышка

Гнездо для подключения

ограничителя перенапряжения

Отверстие для установки

принадлежности сбоку

Номер клеммы

со стороны линии

питания

Главная клемма

Торговая марка

Тип

Держатель

Защитная крышка

Логотип производителя

Номер вывода со

стороны нагрузки



18AF

4. Внешние компоненты и маркировка

   4.2 Принадлежности

12

Обзор

A

Ограничитель

перенапряжения, US:

подключение к клеммам

катушки

Устройство задержки

отключения, AD-9

Блок вспомогательных

контактов, UA1:

установка сбоку, 1НР+1НЗ контакт

Устройство взаимной

блокировки, UR:

установка сбоку

Блок вспомогательных

контактов,  UA-4 :

установка спереди, 4 пол.

Блок вспомогательных

контактов,  UA-2 :

установка спереди, 2 пол.

Блок механической

защелки, ML-65

Защитная крышка, А7

Реле защиты от перегрузки, МТ

прямая установка на контактор типа MC

Соединительный комплект, UW:

для использования с устройством

взаимной блокировки



12



22AF

13

A

Ограничитель

перенапряжения, US:

подключение к клеммам

катушки

Устройство задержки

отключения, AD-9

Блок вспомогательных

контактов, UA1:

установка сбоку, 1НР+1НЗ контакт

Устройство взаимной

блокировки, UR:

установка сбоку

UA-1 вспомогательный контакт не

может быть прикреплен к правой

стороне 22AF продукта

UA-1 вспомогательный

контакт не может быть

прикреплен с правой

стороны

Блок вспомогательных

контактов,  UA-4 :

установка спереди, 4 пол.

Блок вспомогательных

контактов,  UA-2 :

установка спереди, 2 пол.

Блок механической

защелки, ML-65

Защитная крышка, А7

Реле защиты от перегрузки, МТ

прямая установка на контактор типа MC

Соединительный комплект, UW:

для использования с устройством

взаимной блокировки



 40AF

4. Внешние компоненты и маркировка

   4.2 Принадлежности

14

Обзор

A

Ограничитель

перенапряжения, US:

подключение к клеммам

катушки

Устройство задержки

отключения, AD-9

Блок вспомогательных

контактов, UA1:

установка сбоку, 1НР+1НЗ контакт

Устройство взаимной

блокировки, UR:

установка сбоку

Блок вспомогательных

контактов,  UA-4 :

установка спереди, 4 пол.

Блок вспомогательных

контактов,  UA-2 :

установка спереди, 2 пол.

Блок механической

защелки, ML-65

Защитная крышка, А7

Реле защиты от перегрузки, МТ

прямая установка на контактор типа MC

Соединительный комплект, UW:

для использования с устройством

взаимной блокировки



14



65AF

15

A

Ограничитель

перенапряжения, US:

подключение к клеммам

катушки

Устройство задержки

отключения, AD-50

Блок вспомогательных

контактов, UA1:

установка сбоку, 1НР+1НЗ контакт

Устройство взаимной

блокировки, UR:

установка сбоку

Блок вспомогательных

контактов,  UA-4 :

установка спереди, 4 пол.

Блок вспомогательных

контактов,  UA-2 :

установка спереди, 2 пол.

Блок механической

защелки, ML-65

Защитная крышка, А7

Реле защиты от перегрузки, МТ

прямая установка на контактор типа MC

Соединительный комплект, UW:

для использования с устройством

взаимной блокировки

















содержание      ..      1       2         ..





///////////////////////////////////////
