ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ 1 Моменты затяжки основных резьбовых соединений в к Гм

Болты крепления:
. крышек коренных подшипников 30—32
крышек шатунов 16—18
картера маховика 8—10
маховика 20—22
кронштейна передней опоры двигателя 9—11
осей коромысел 12—15
картера сцепления к картеру коробки передач 14—16
картера сцепления к картеру маховика 9—11
Гайки:
шпилек крепления головки цилиндров:
в холодном состоянии 22—24
в горячем состоянии 24—26
скоб крепления форсунок 5-6
крепления муфты опережения впрыска 10—12
распылителя форсунки 7—8
крепления шестерни распределительного вала 14—18
крепления ведомой шестерни привода топливного насоса . . . 14 — 18
Штуцер форсунки 8—10
Штуцеры топливного насоса высокого давления 10—12

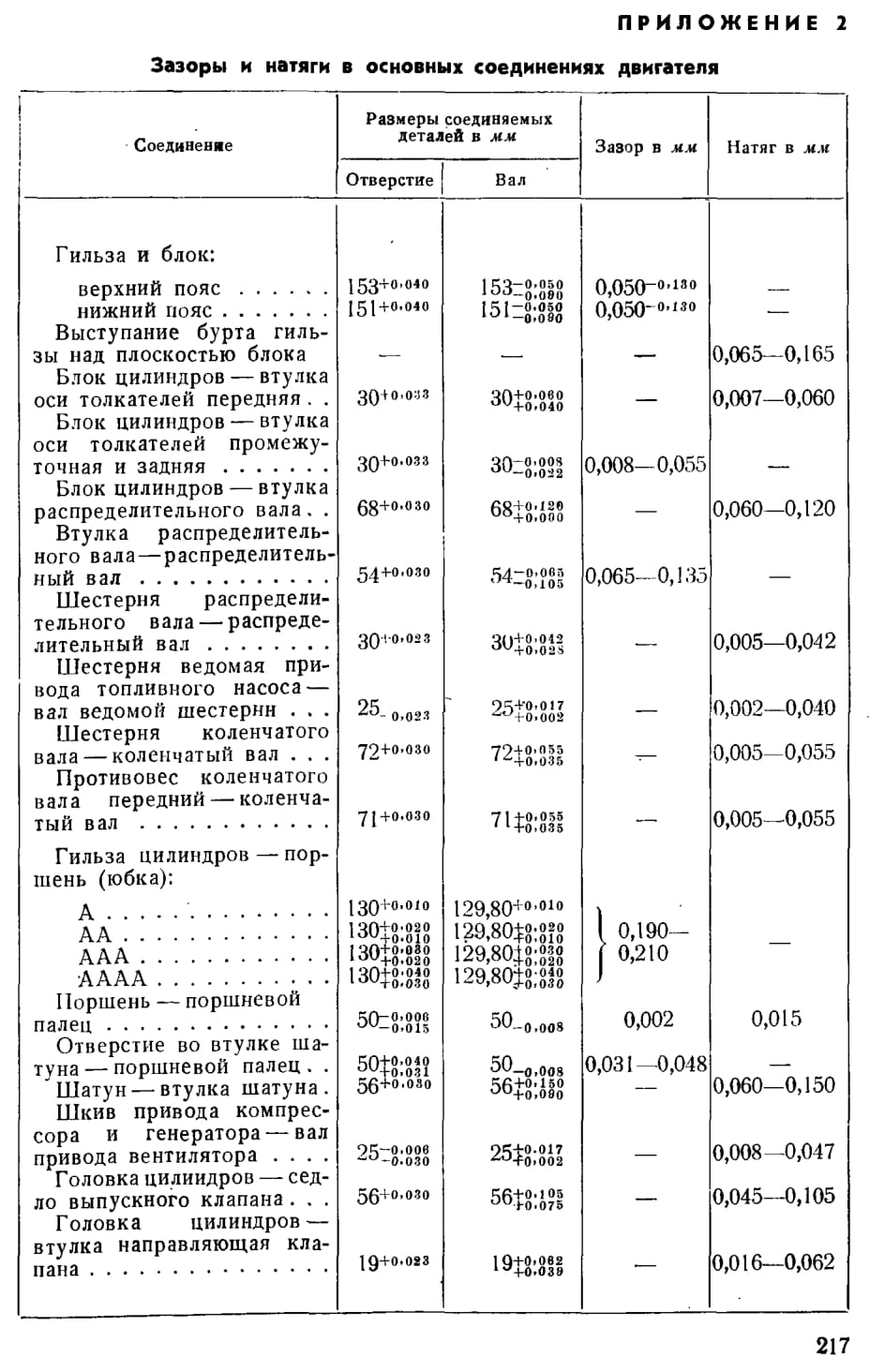

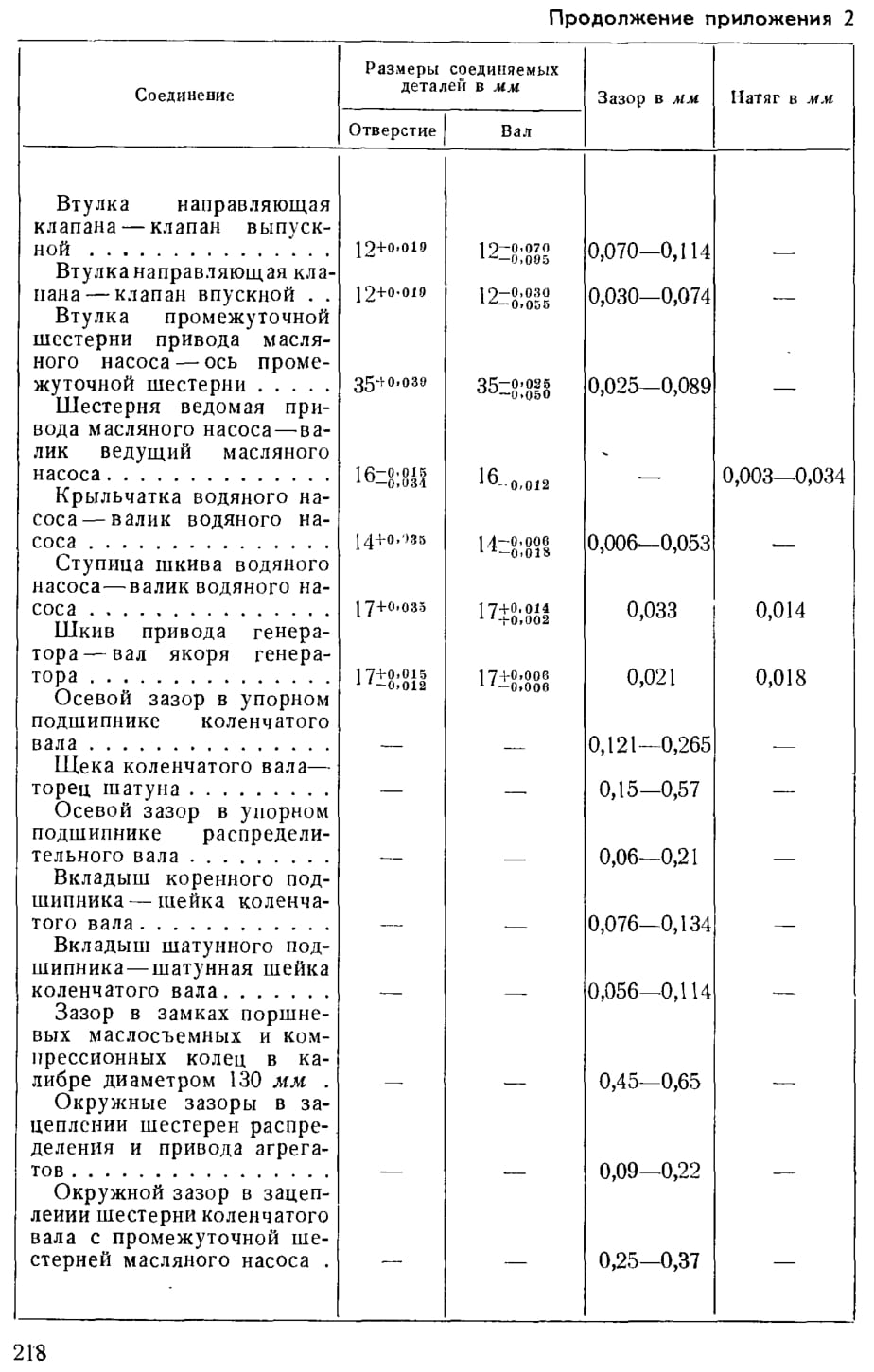

ПРИЛОЖЕНИЕ 2
Зазоры и натяги в основных соединениях двигателя

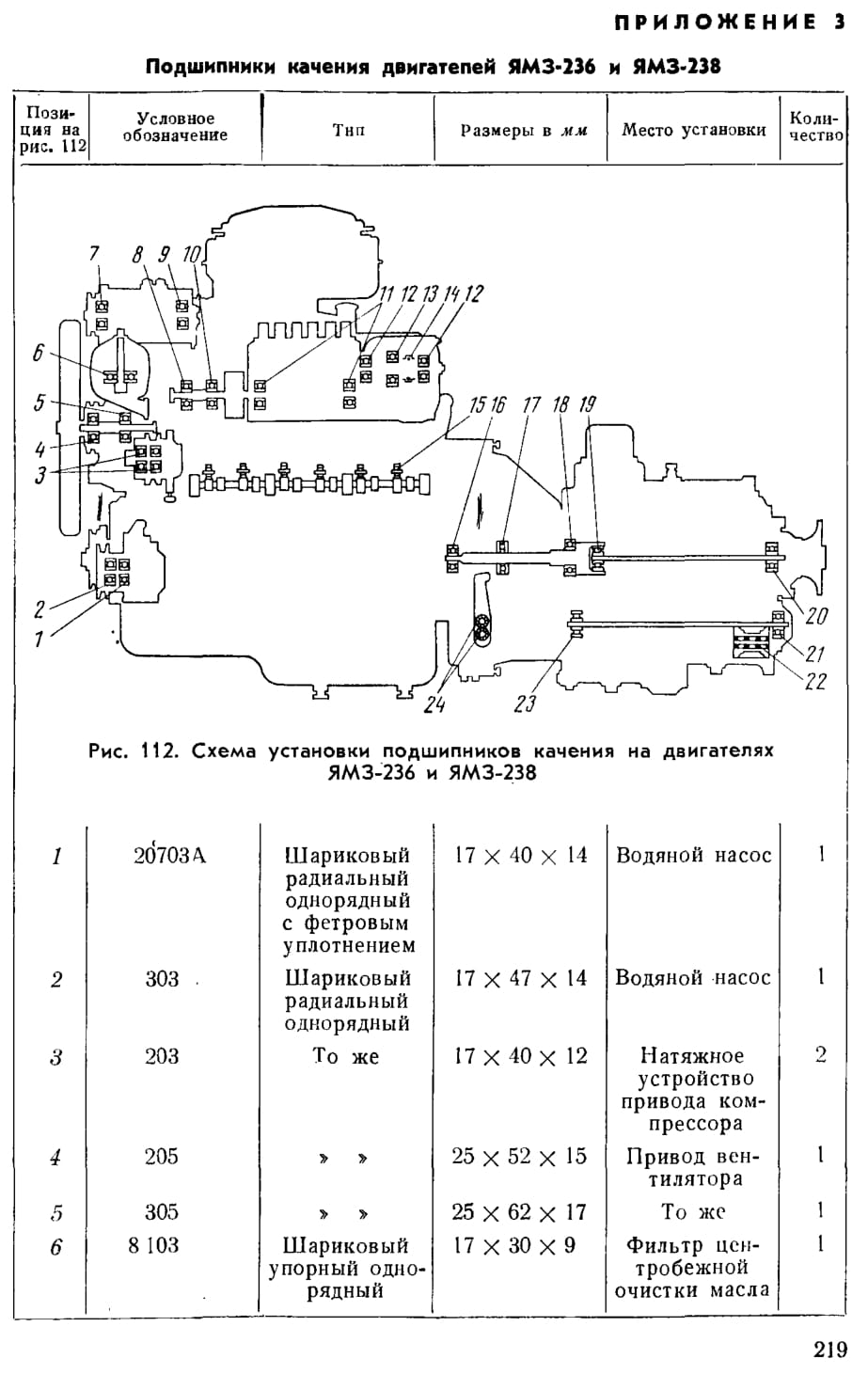

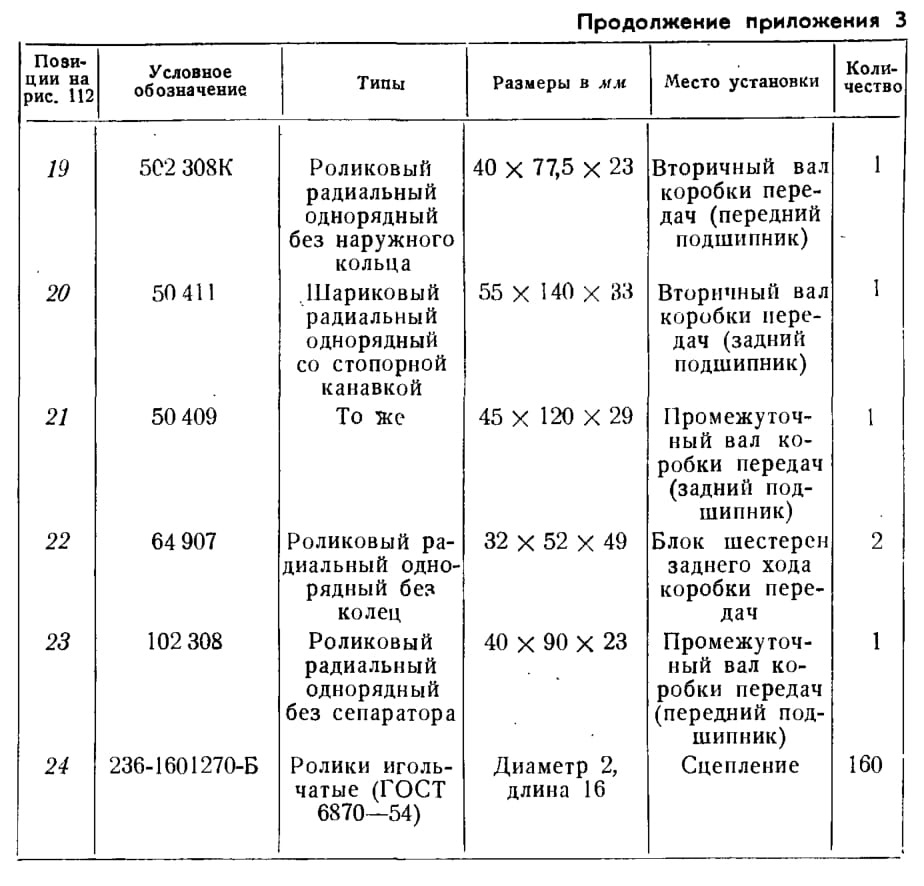

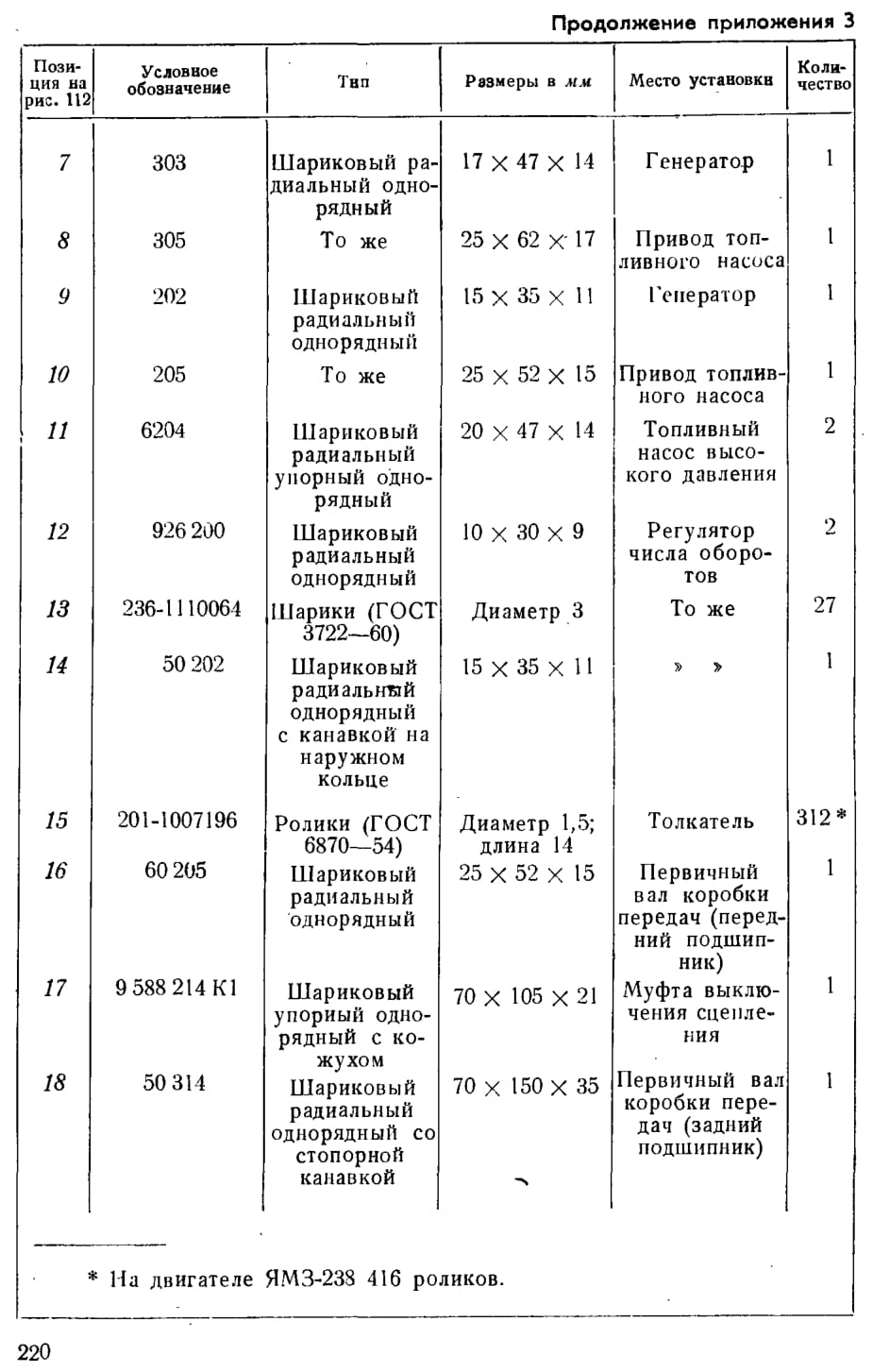

ПРИЛОЖЕНИЕ 3
Подшипники качения двигателей ЯМЗ-236 и ЯМЗ-238
