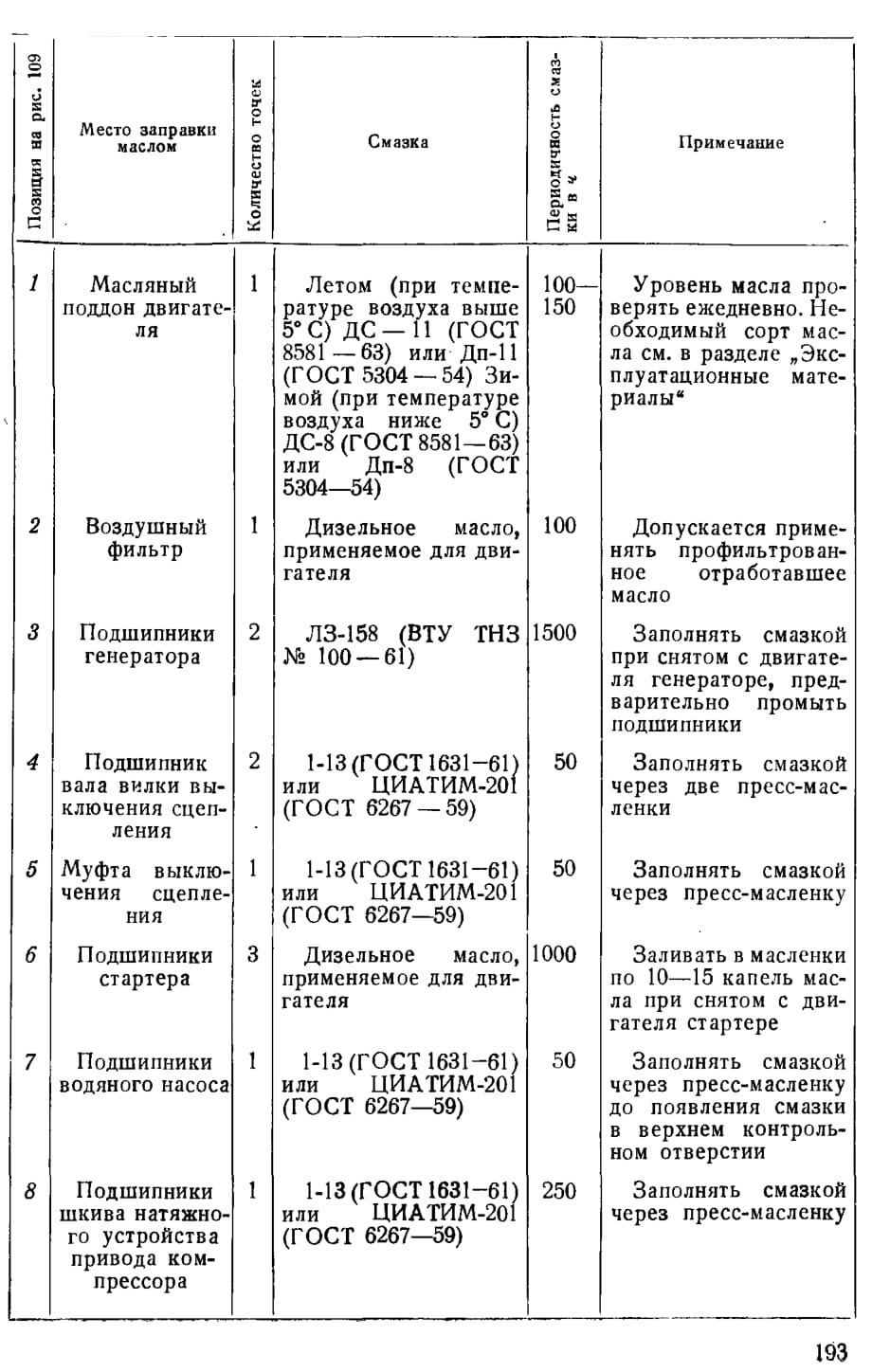

КАРТА СМАЗКИ ДВИГАТЕЛЯ

1 Масляный поддон двигателя
2 Воздушный фильтр
3 Подшипники генератора
4 Подшипник вала вилки выключения сцепления
5 Муфта выключения сцепления
6 Подшипники стартера
7 Подшипники водяного насоса
8 Подшипники шкива натяжного устройства привода компрессора

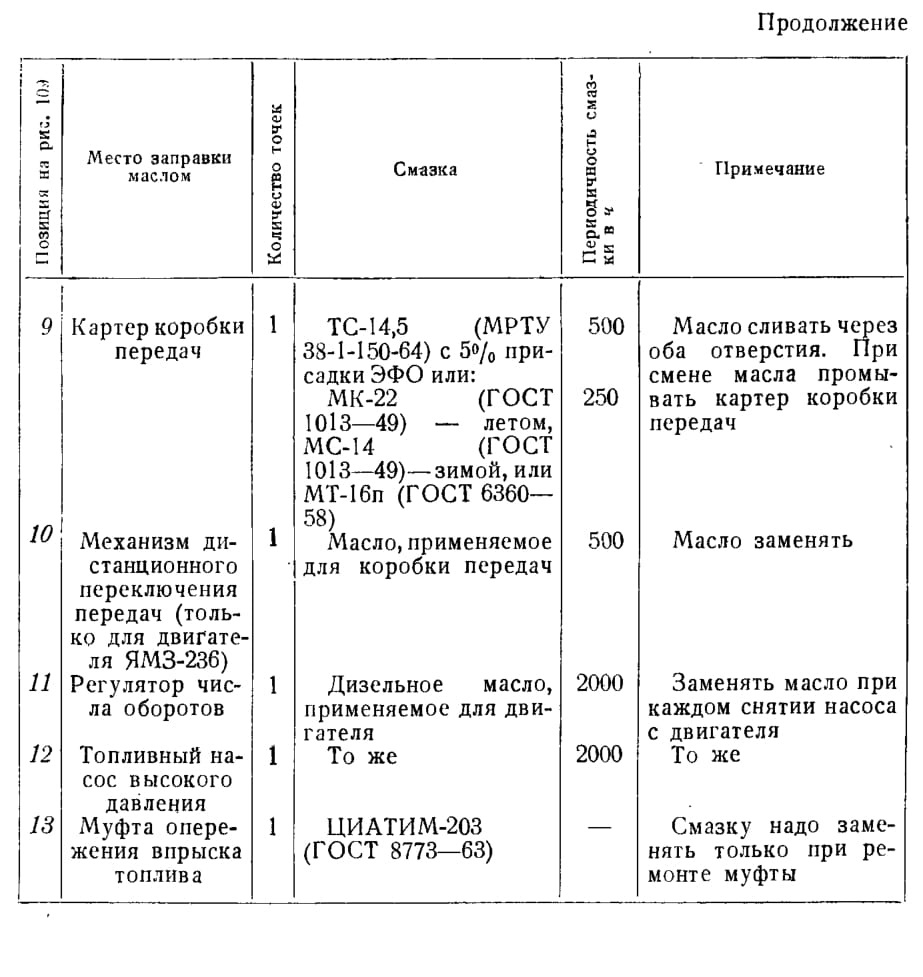

9 Картер коробки передач
10 Механизм дистанционного переключения передач (только для двигателя ЯМЗ-286) и Регулятор числа оборотов
12 Топливный насос высокого давления
13 Муфта опережения впрыска топлива
