Теория расчёта сортировочных горок - часть 4

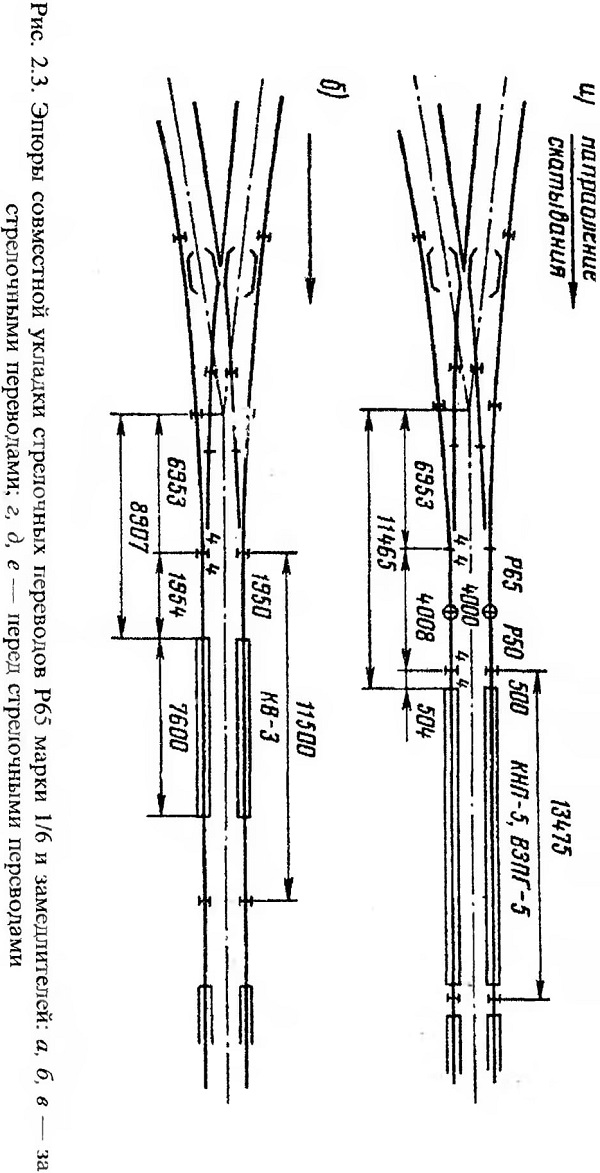

Рис. 2.3. Эпюры совместной укладки стрелочных переводов Р65 марки 1/6 и замедлителей: а, б, в стрелочными переводами; г, д, е — перед стрелочными переводами

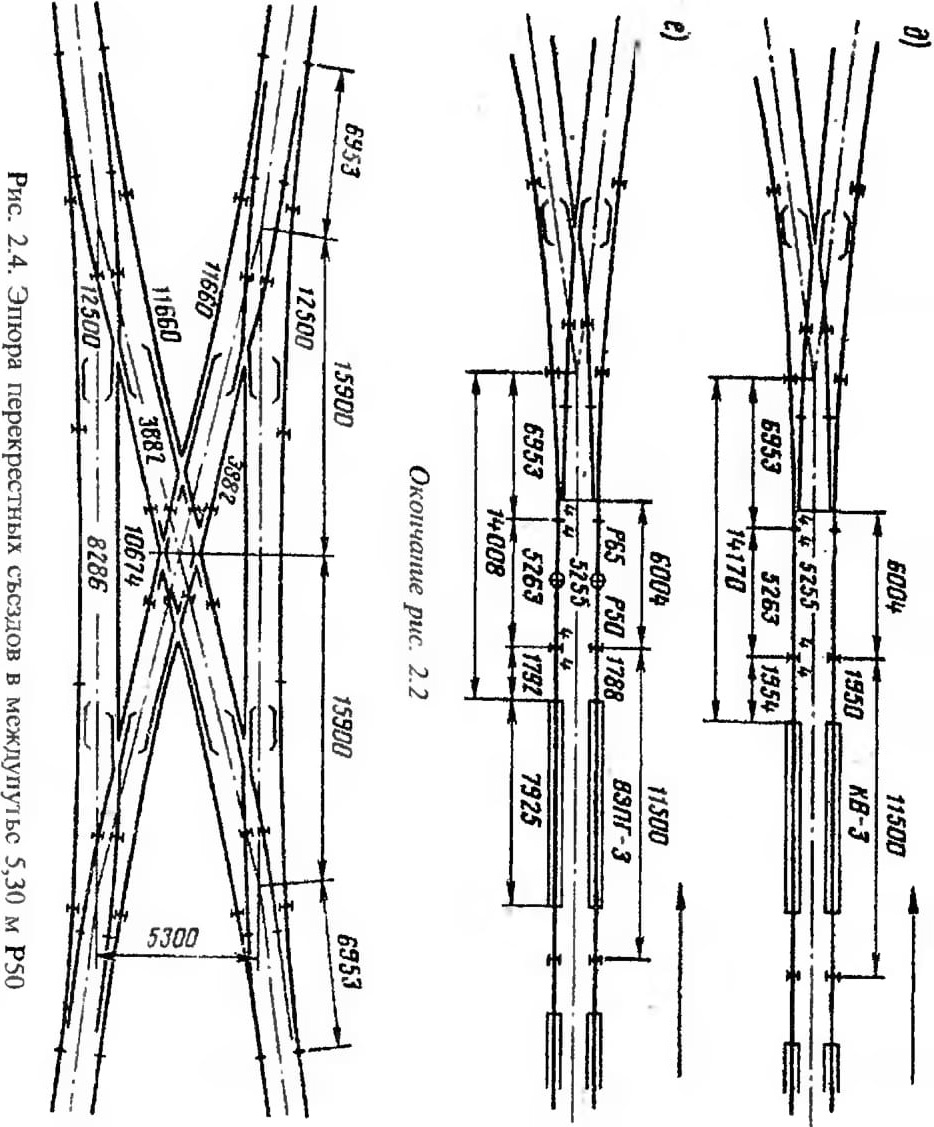

Рис. 2.4. Эпюра перекрестных съездов в междупутье 5,30 м Р50

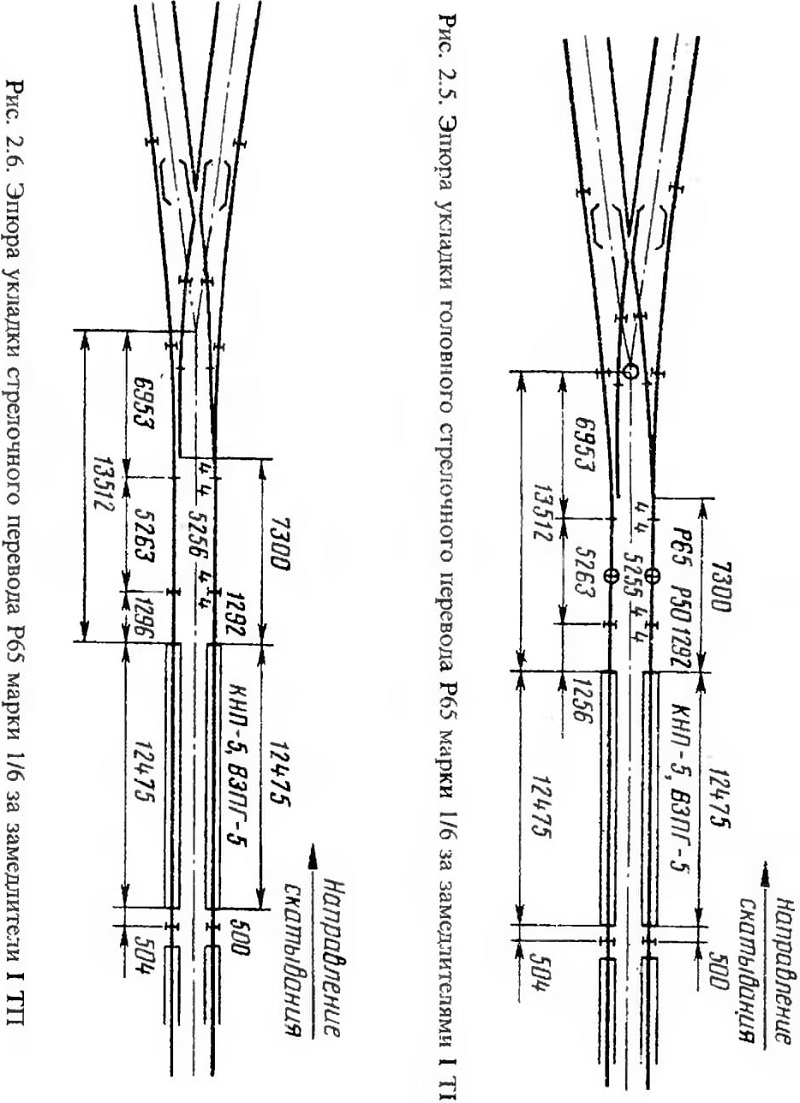

Рис. 2.5. Эпюра укладки головного стрелочного перевода Р65 марки 1/6 за замедлителями I TI

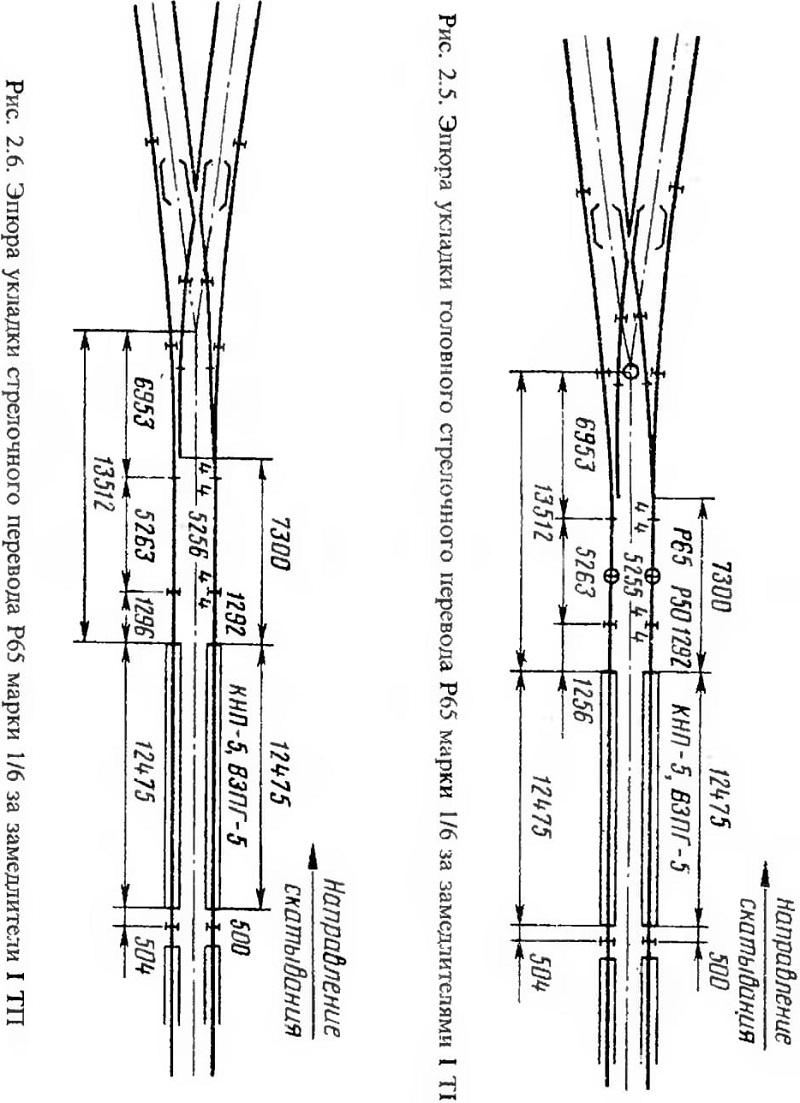

Рис. 2.6. Эпюра укладки стрелочного перевода Р65 марки 1/6 за замедлители I ТП

СХЕМЫ РАЗМЕЩЕНИЯ ВАГОННЫХ ЗАМЕДЛИТЕЛЕЙ

Рис. 2.8. Схема размещения замедлителей КНП-5

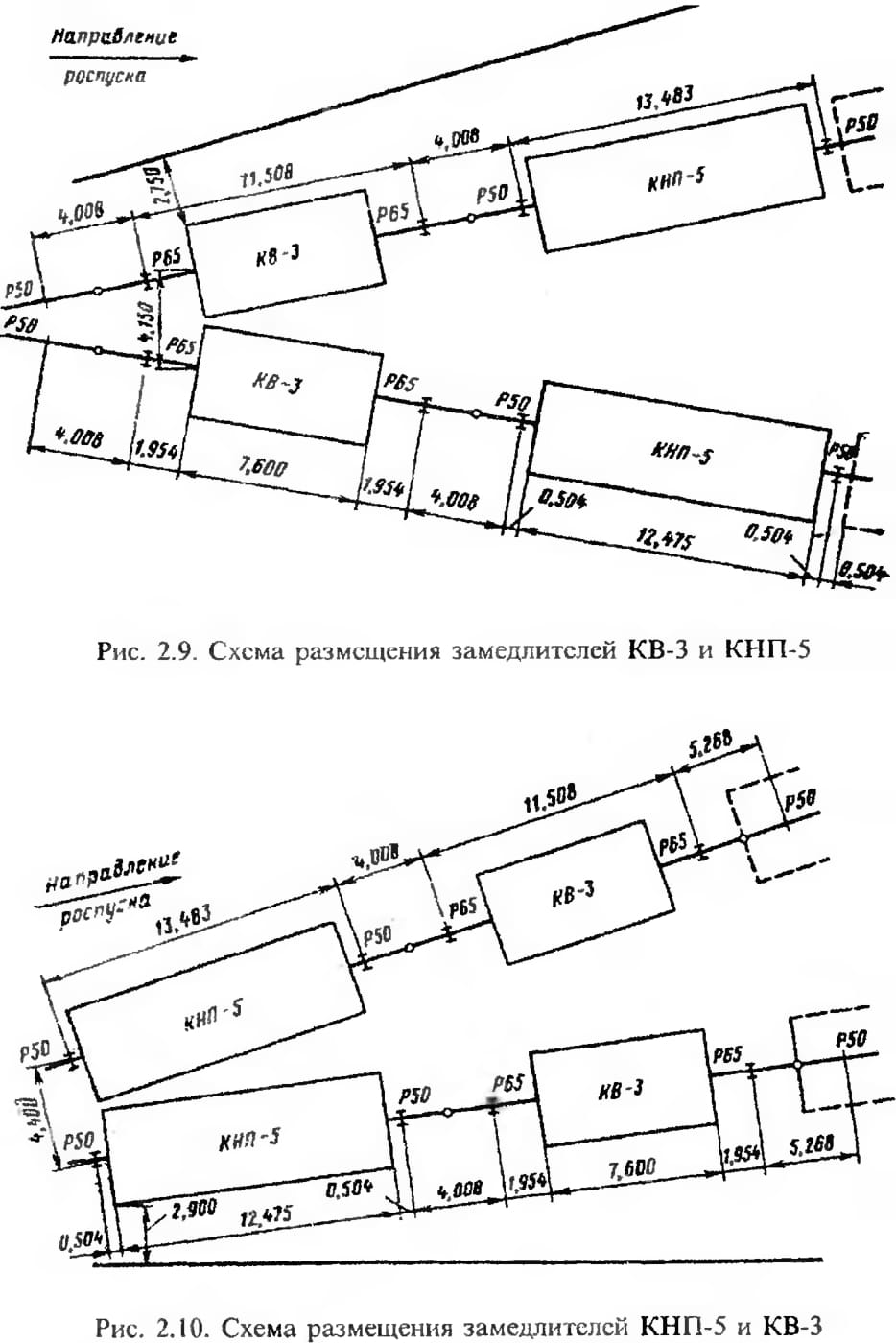

Рис. 2.9. Схема размещения замедлителей КВ-3 и КНП-5
Рис. 2.10. Схема размещения замедлителей КНП-5 и КВ-3

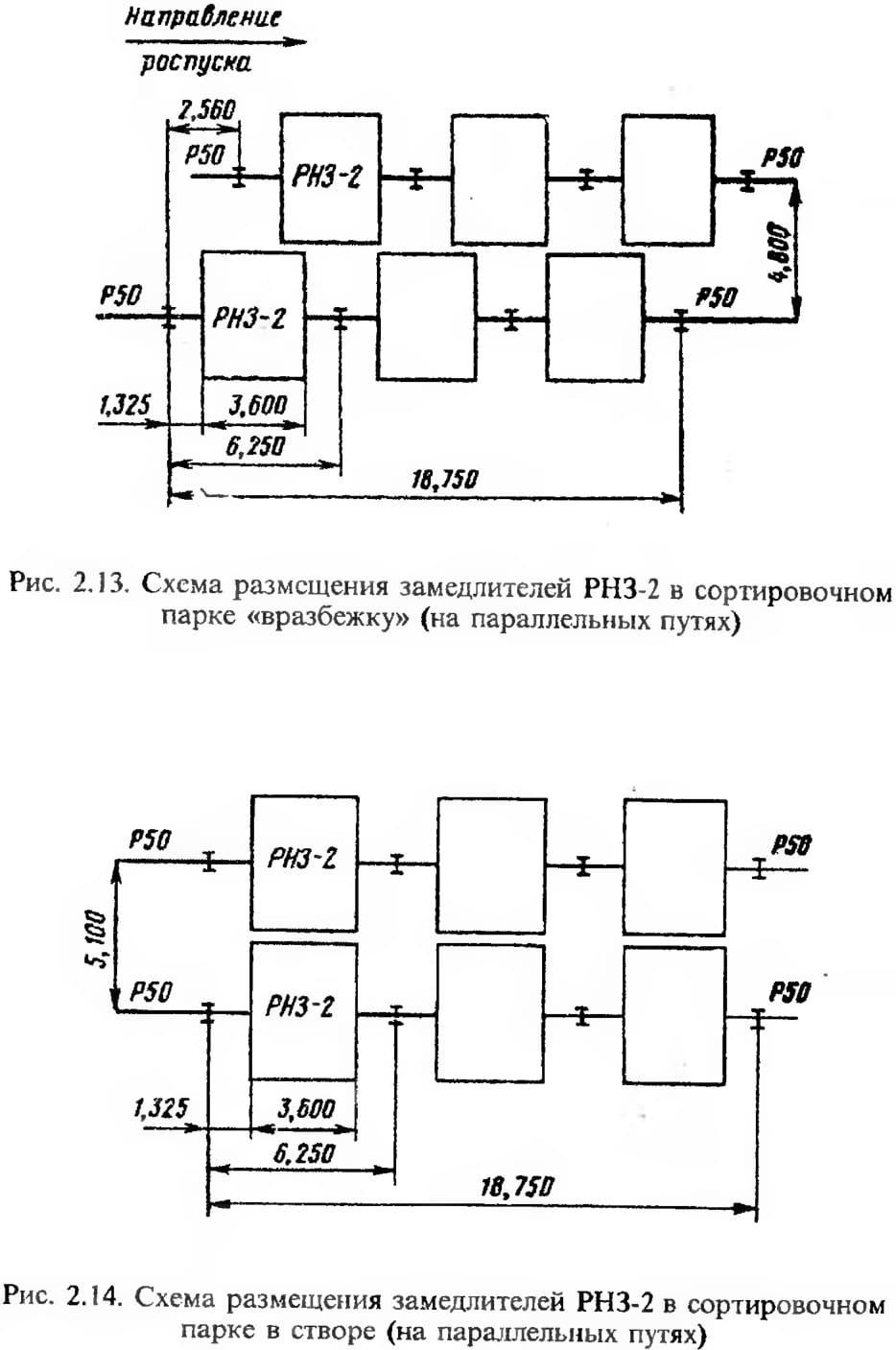

Рис. 2.13. Схема размещения замедлителей РНЗ-2 в сортировочном парке «вразбежку» (на параллельных путях)

Рис. 2.14. Схема размещения замедлителей РНЗ-2 в сортировочном парке в створе (на параллельных путях)

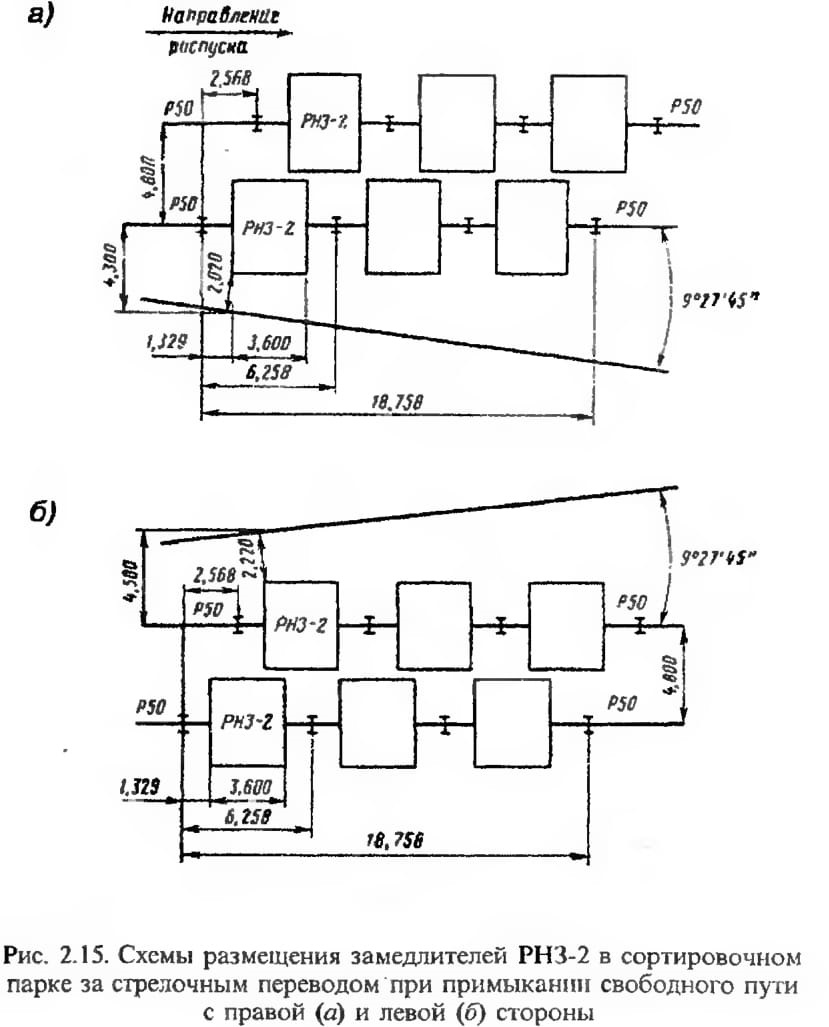

Рис. 2.15. Схемы размещения замедлителей РНЗ-2 в сортировочном парке за стрелочным переводом при примыкании свободного пути с правой (а) и левой (б) стороны

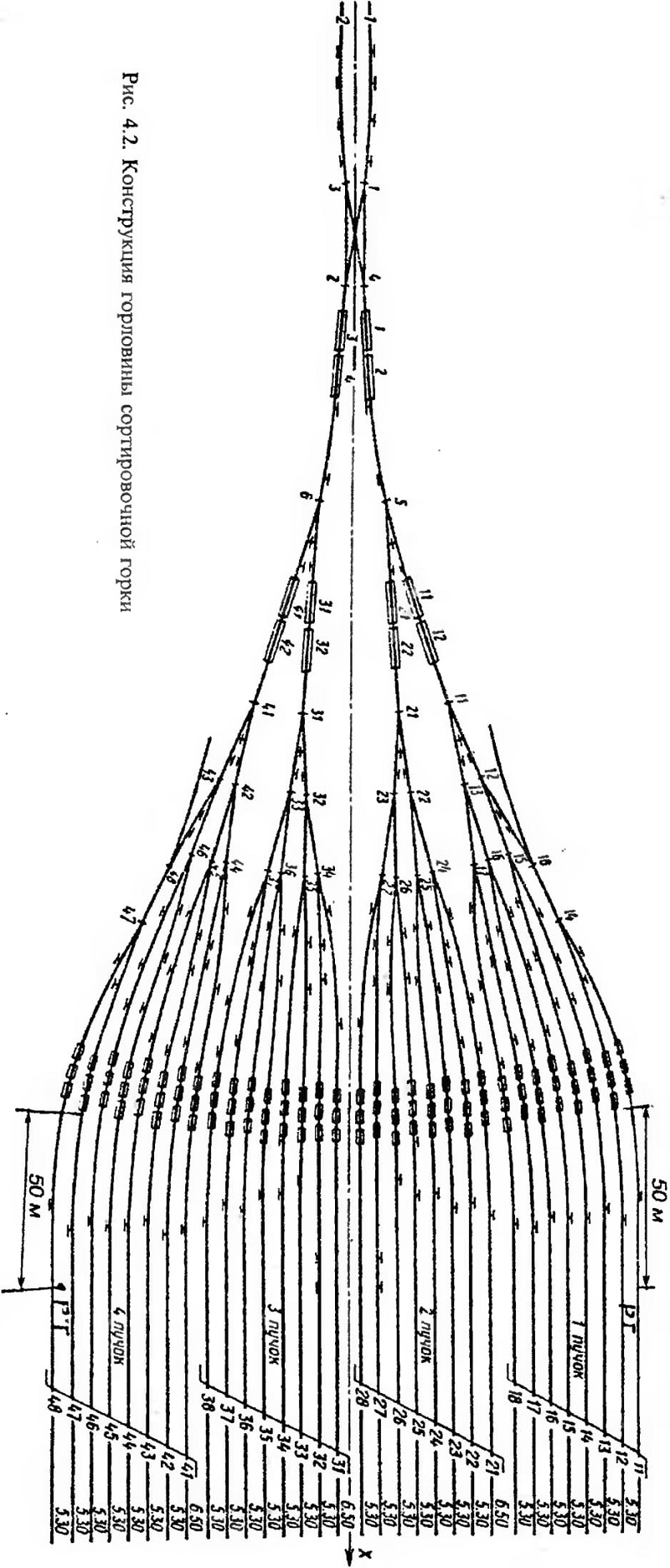

Рис. 4.2. Конструкция горловины сортировочной горки

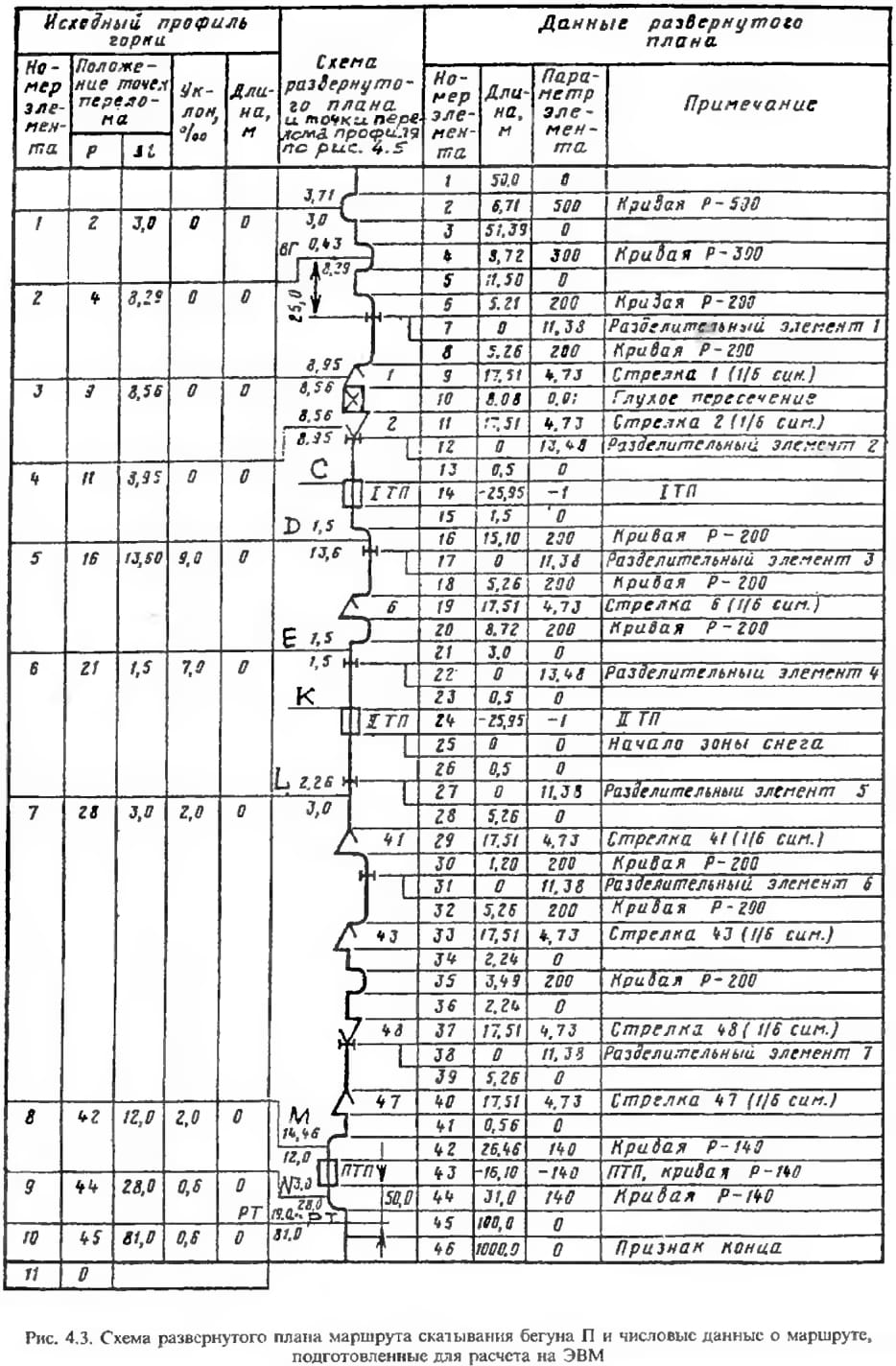

Рис. 4.3. Схема развернутого плана маршрута скатывания бегуна П и числовые данные о маршруте, подготовленные для расчета на ЭВМ

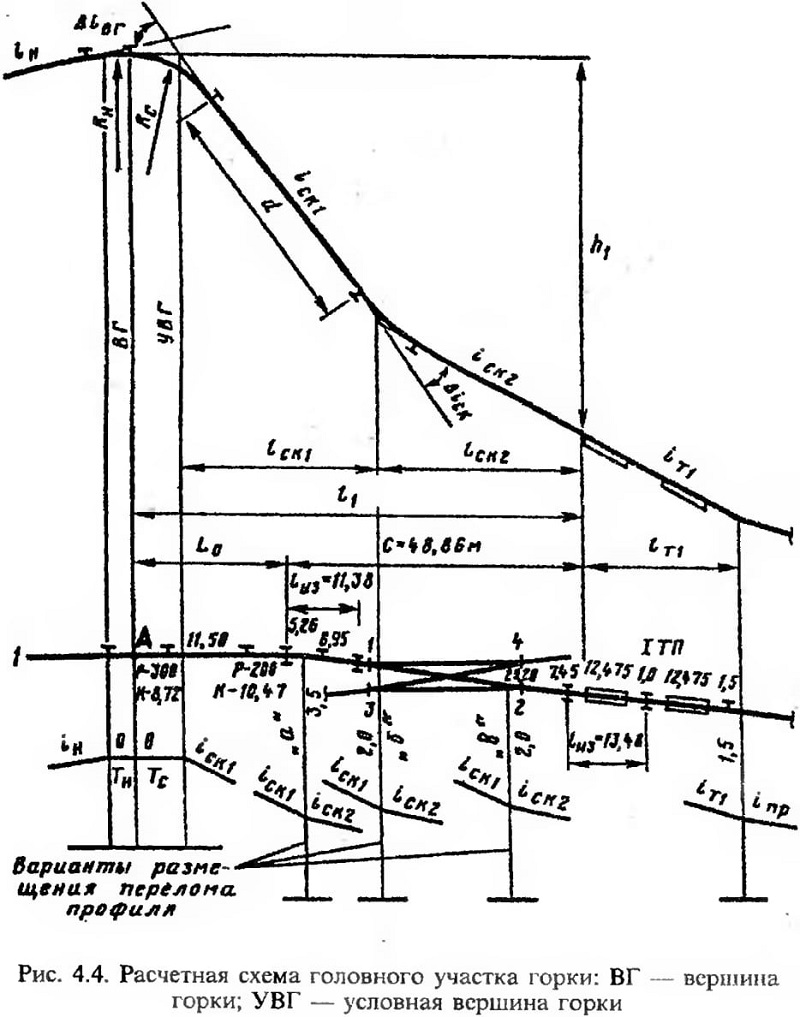

Рис. 4.4. Расчетная схема головного участка горки: ВГ — вершина горки; УВГ — условная вершина горки

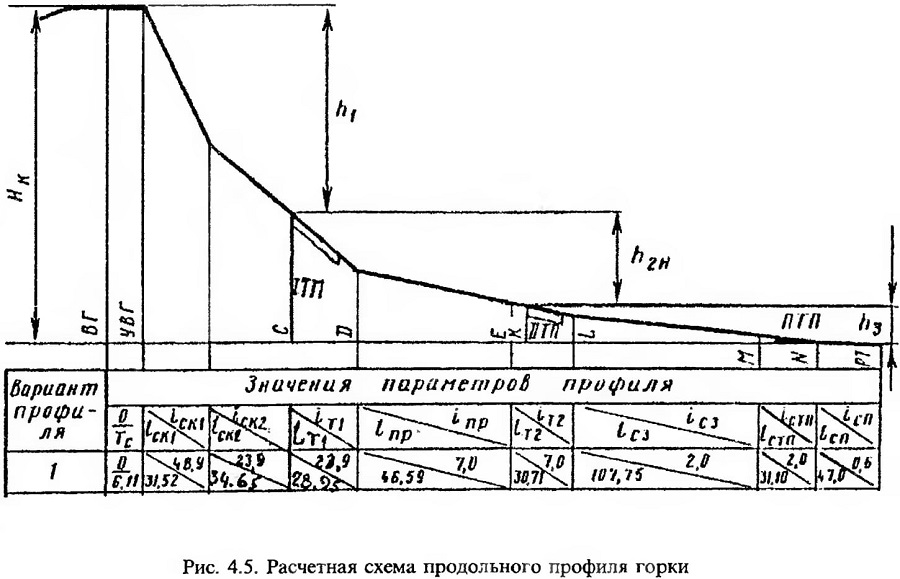

Рис. 4.5. Расчетная схема продольного профиля горки

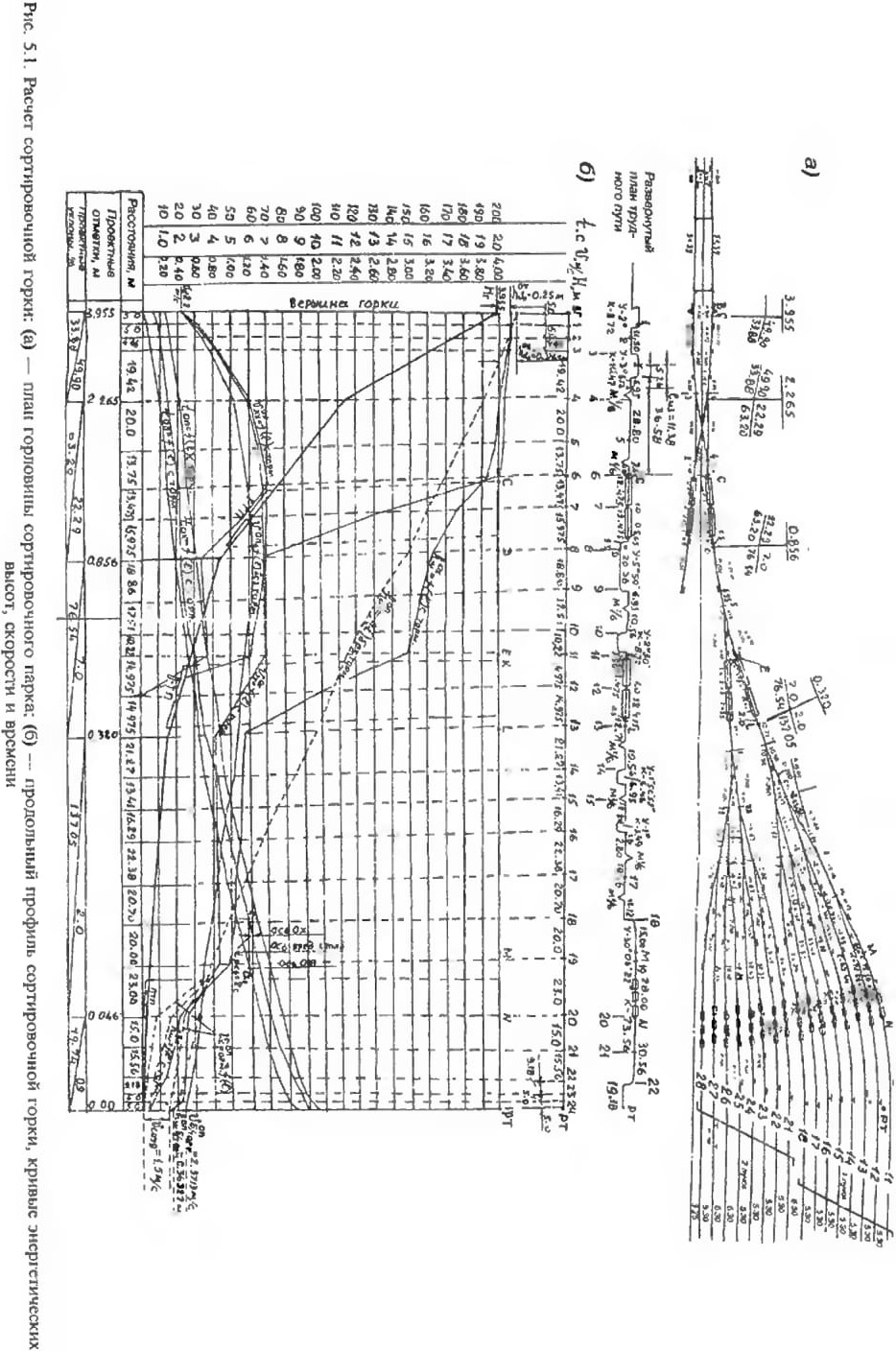

Рис. 5.1. Расчет сортировочной горки: (a) — план горловины сортировочного парка: (б) — продольный профиль сортировочной горки, кривые энергетических высот, скорости и времени

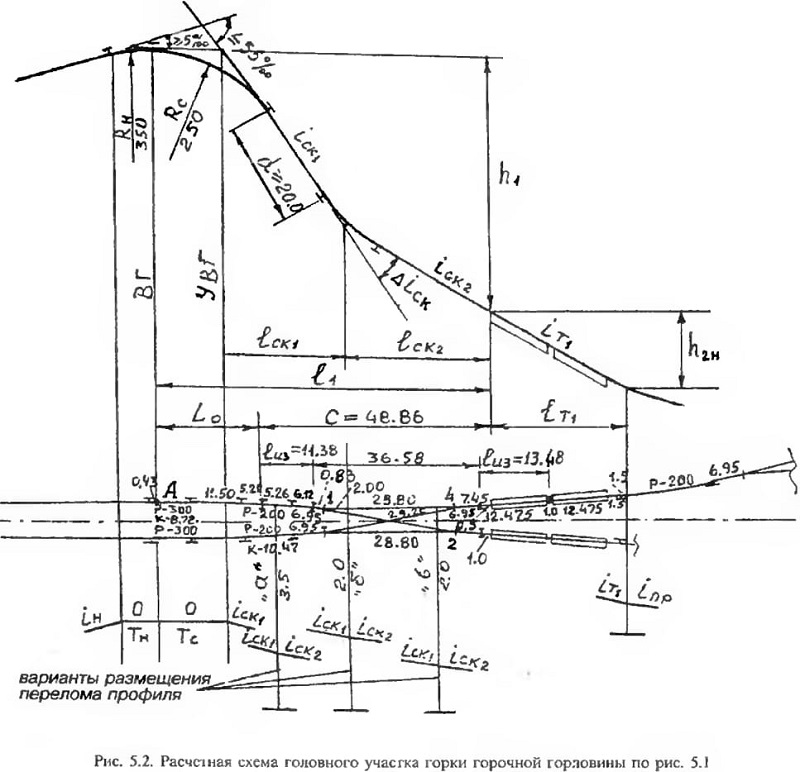

Рис. 5.2. Расчетная схема головного участка горки горочной горловины по рис. 5.1

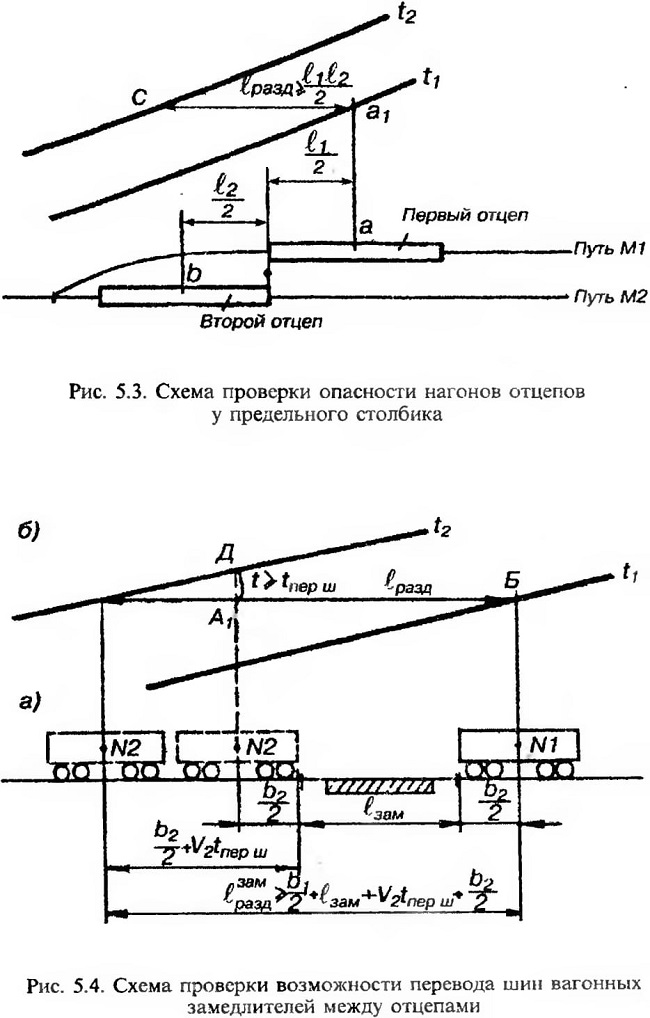

Рис. 5.3. Схема проверки опасности нагонов отцепов у предельного столбика
Рис. 5.4. Схема проверки возможности перевода шин вагонных замедлителей между отцепами

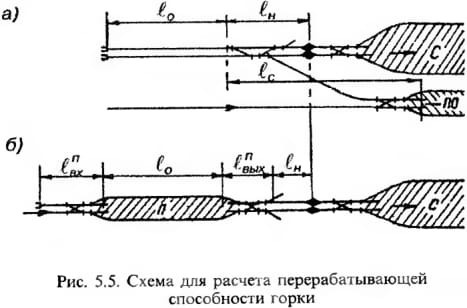

Рис. 5.5. Схема для расчета перерабатывающей способности горки
