ЗНАКИ БЕЗОПАСНОСТИ
5.
При нажатии рычага регулировки сиденья по высоте/на-
клону, давите на рукоятку рычага ладонью, сверху. Не
охватывайте рукоятку рычага, иначе это может привести
кзащемлению пальцев руки в подвеске сиденья.
SS-955
6.
Если случится опрокидывание машины, оператор может-
получить травму и/или быть выброшен из кабины и/или
раздавлен опрокидывающейся машиной.
SS4654287
7.
Не выставляйте руки и голову из окна кабины. Ваши руки
или голова могут получить удар стрелой.
SS4459990
8.
SS3108927
S-33
ЗНАКИ БЕЗОПАСНОСТИ
9.
Знак, означающий опасность получить удар от рабочего
оборудования машины.
Не приближайтесь к машине во время её работы.
SS3089581
10.
Знак, означающий опасность от вылетевшей втулки механиз-
ма натяжения гусениц, удар которой может причинить трав-
му.
Что касается безопасных и правильных действий при на-
тяжении гусеницы, обратитесь к Руководству.
SS3086091
11.
A
Знак, означающий опасность получения ожога от сжа-
того воздуха или струи горячего масла, если открывать
крышку во время или сразу после работы.
Что касается безопасности и правильных действий, чи-
тайте Руководство для оператора.
SS4459928
B
Знак, указывающий на возможность ожога от струи горя-
чей воды или рабочей жидкости, если радиатор или гид-
робак не закрыты крышкой будучи в горячем состоянии.
Дайте остыть радиатору или гидробаку перед снятием с
них крышки
SS4420336
S-34
ЗНАКИ БЕЗОПАСНОСТИ
12.
Знак, указывающий на возможность падения.
Никогда не останавливайтесь на этом месте.
SS3092126
13.
Знак, означающий опасность падения с крыла или капота.
Никогда не стойте на краю.
SS3092125
14.
Знак, означающий опасность быть раздавленным при
вращении поворотной части машины.
Не приближайтесь к зоне вращения поворотной части.
SS-1614
S-35
ЗНАКИ БЕЗОПАСНОСТИ
15.
Знак, означающий опасность получения ожога вследствие вы-
плёскивания горячей воды или рабочей жидкости, если откры-
вать крышку неоставших радиатора или гидробака.
Прежде чем снять крышку, подождите, пока радиатор
или гидробак остынет.
SS4420336
16.
Знак, означающий опасность получить травму от враща-
ющихся деталей, таких как ремень.
СТОП
SS3092127
S-36
ЗНАКИ БЕЗОПАСНОСТИ
17.
A
Знак, означающий опасность поражения электричес-
ким током при работе с электрическими кабелями. Что
касается безопасности и правильных действий, читайте
Руководство.
SS4459714
В
Знак, означающий опасность взрыва.
Не приближайтесь с огонем или открытым пламенем
другого типа к данной зоне.
SS4460067
C
Попадание электролита на кожу может вызвать ожоги.
Попадание электролита в глаза может привести к потере
зрения. Будьте осторожны при контакте с электролитом
SS4460056
18.
SS4657144
S-37

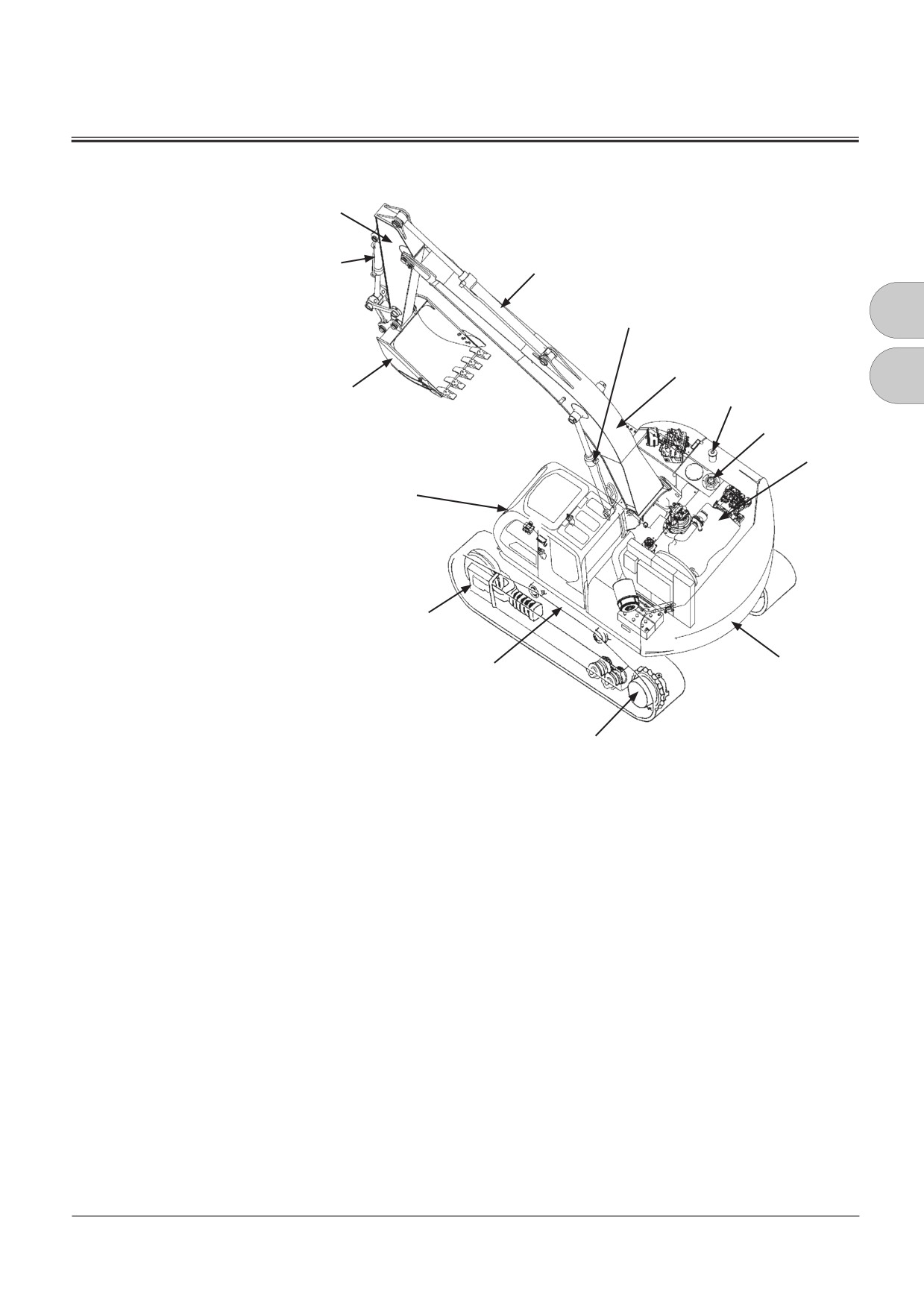

НАИМЕНОВАНИЕ КОМПОНЕНТОВ
НАИМЕНОВАНИЕ КОМПОНЕНТОВ
1- Ковш
3
2- Гидроцилиндр ковша
3- Рукоять
2
4
4- Гидроцилиндр рукояти
5- Гидроцилиндр стрелы
5
6- Стрела
7- Топливный бак
6
8- Противовес
1
7
9- Двигатель
10- Гусеница
8
11- Редуктор привода передвижения
9
12- Гидробак
14
13- Переднее натяжное колесо
14- Кабина
13
10
12
11
M1U4-01-001
1-1

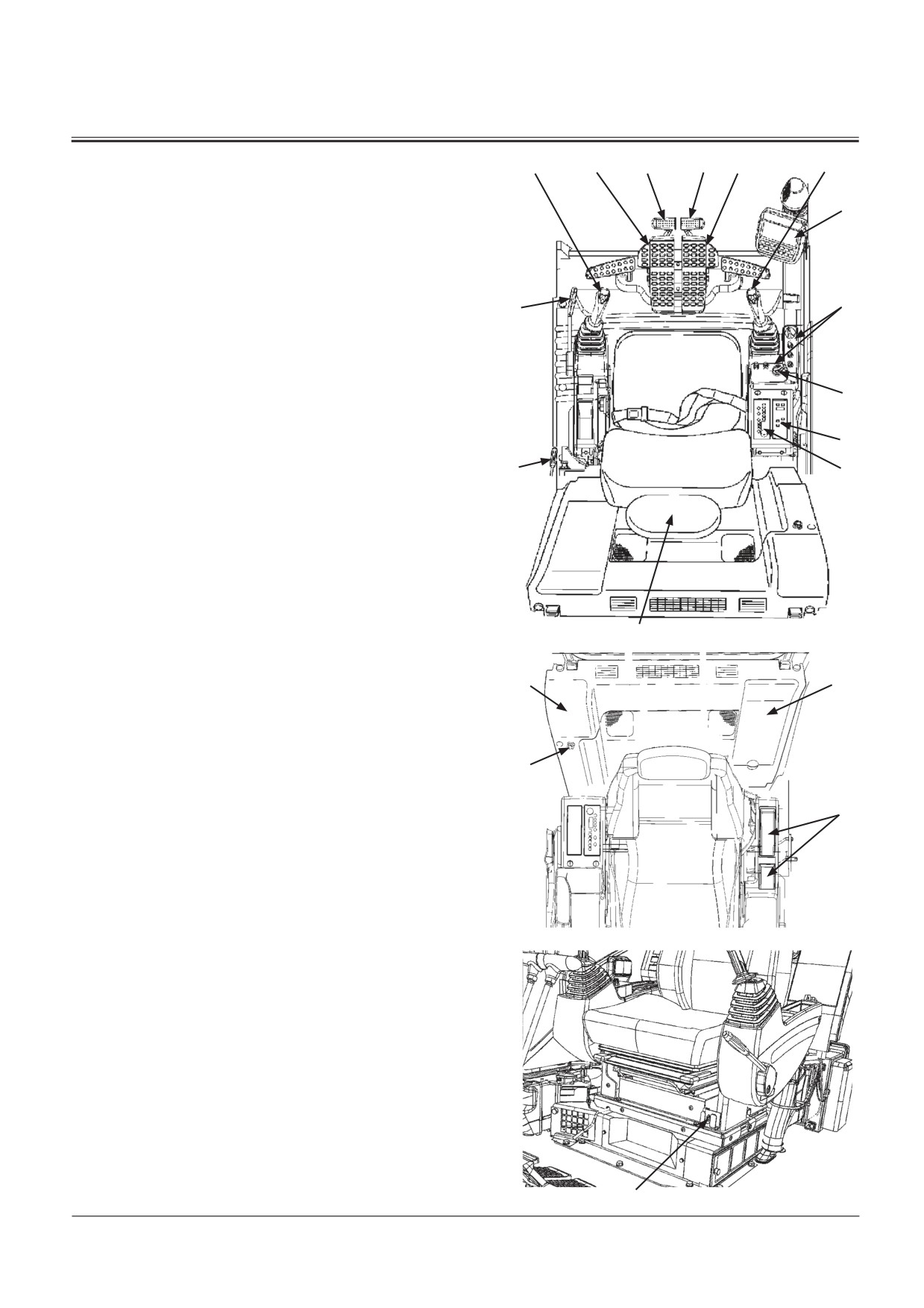

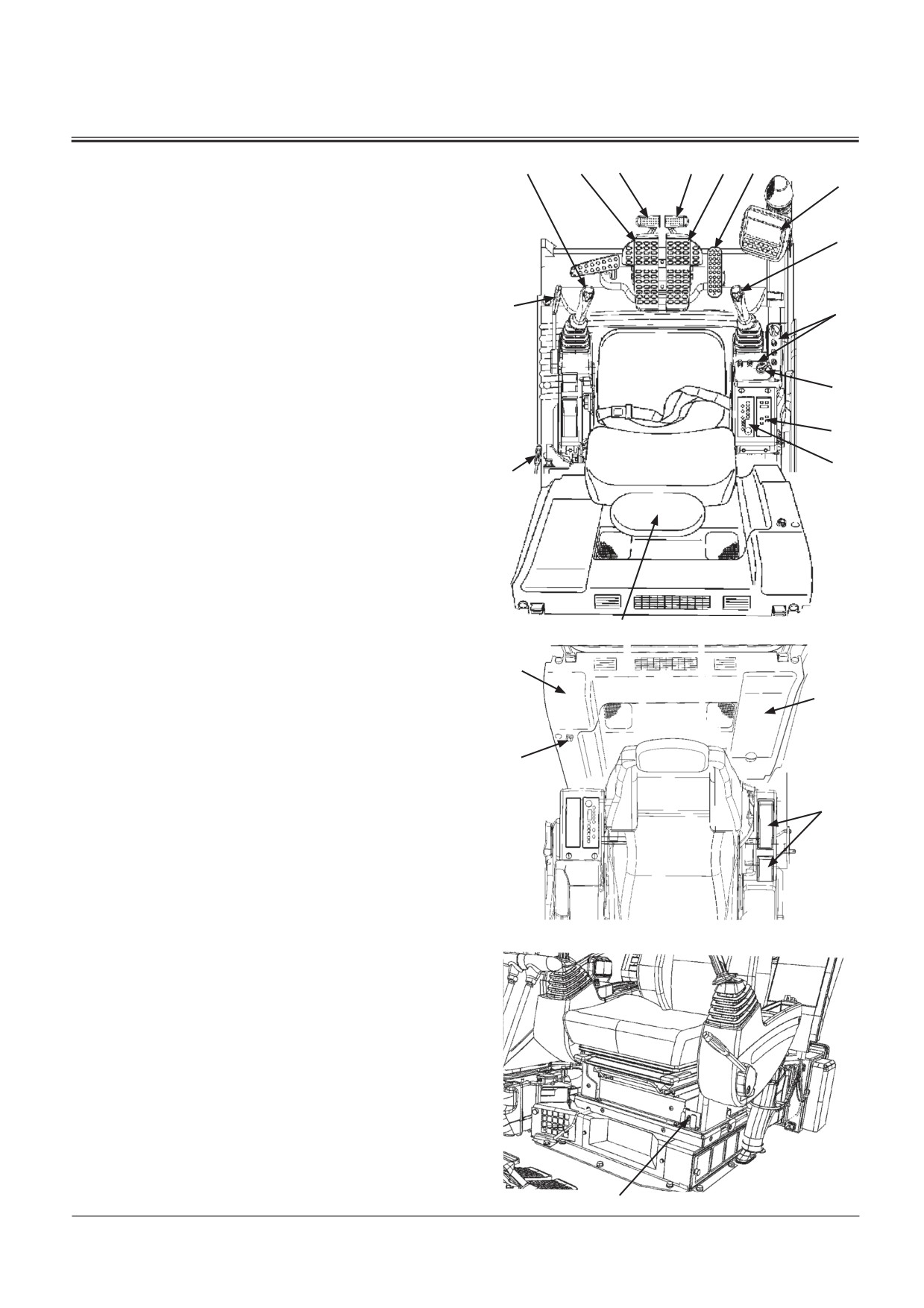

РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОБОРУДОВАНИЕ КАБИНЫ
1
2
3
4
5
6
Стандартная модель
7
1-
Левый рычаг управления/Выключатель звукового
сигнала (на верху рукояти рычага)
2-
Педаль управления левой гусеницей
3-
Рычаг управления левой гусеницей
8
14
4-
Рычаг управления правой гусеницей
5-
Педаль управления правой гусеницей
6-
Правый рычаг управления/Выключатель увеличе-
ния мощности
9
7-
Многофункциональный монитор
8-
Панель выключателей
10
9-
Выключатель электросистемы
13
11
10-
Панель управления кондиционером
11-
Радиоприёмник
12-
Сиденье оператора
13-
Рычаг отпирания двери кабины
14-
Рычаг блокировки системы управления
15-
Блок плавких предохранителей
12
M1U4-01-008
16-
Прикуриватель
17-
Панель выключателей
18
15
18-
Ящик для охлаждения/подогрева продуктов
19-
Выключатель останова двигателя
17
16
M1U4-01-009
19
M1U4-01-004
1-2
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОБОРУДОВАНИЕ КАБИНЫ
1
2
3
4
5
6
7
К. Модель
1- Левый рычаг управления/Выключатель звукового
8
сигнала
(На верху рукоятки рычага)
2- Педаль управления левой гусеницей
15
9
3- Рычаг управления левой гусеницей
4- Рычаг управления правой гусеницей
5- Педаль управления правой гусеницей
10
6- Педаль управления дополнительным
рабочим оборудованием (по спец. заказу)
11
7- Правый рычаг управления/Выключатель
увеличения мощности
12
14
8- Многофункциональный монитор
9- Панель выключателей
10- Выключатель электросистемы
11- Панель управления кондиционером
12- Радиоприёмник
13- Сиденье оператора
13
M1U4-01-010
14- Рычаг отпирания двери кабины
15- Рычаг блокировки системы управления
19
16- Блок плавких предохранителей
16
17- Прикуриватель
18- Панель выключателей
19- Ящик для подогрева/охлаждения продуктов
18
20- Выключатель останова двигателя
17
M1U4-01-009
M1U4-01-004
20
1-3
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
МНОГОФУНКЦИОНАЛЬНЫЙ МОНИТОР

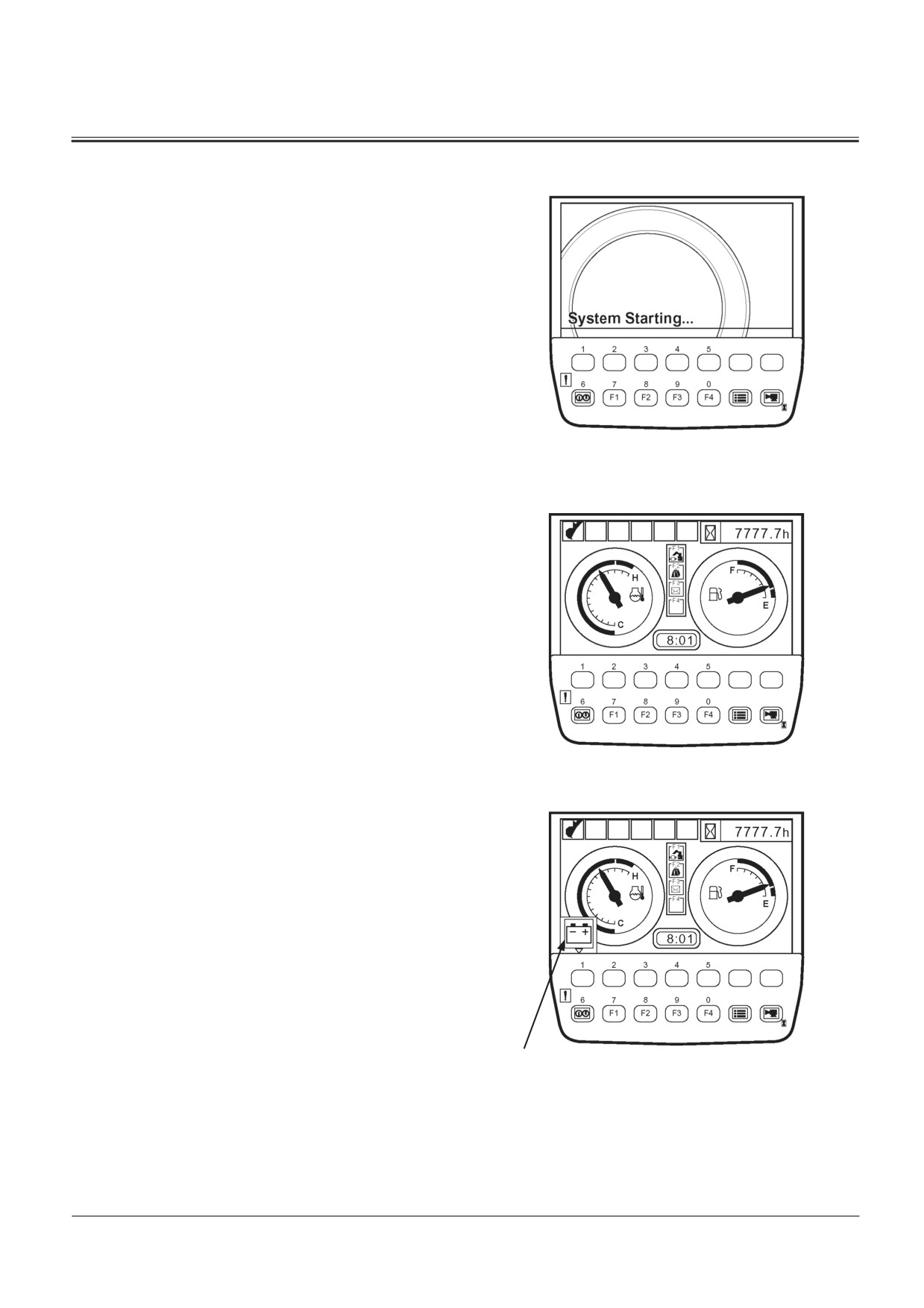

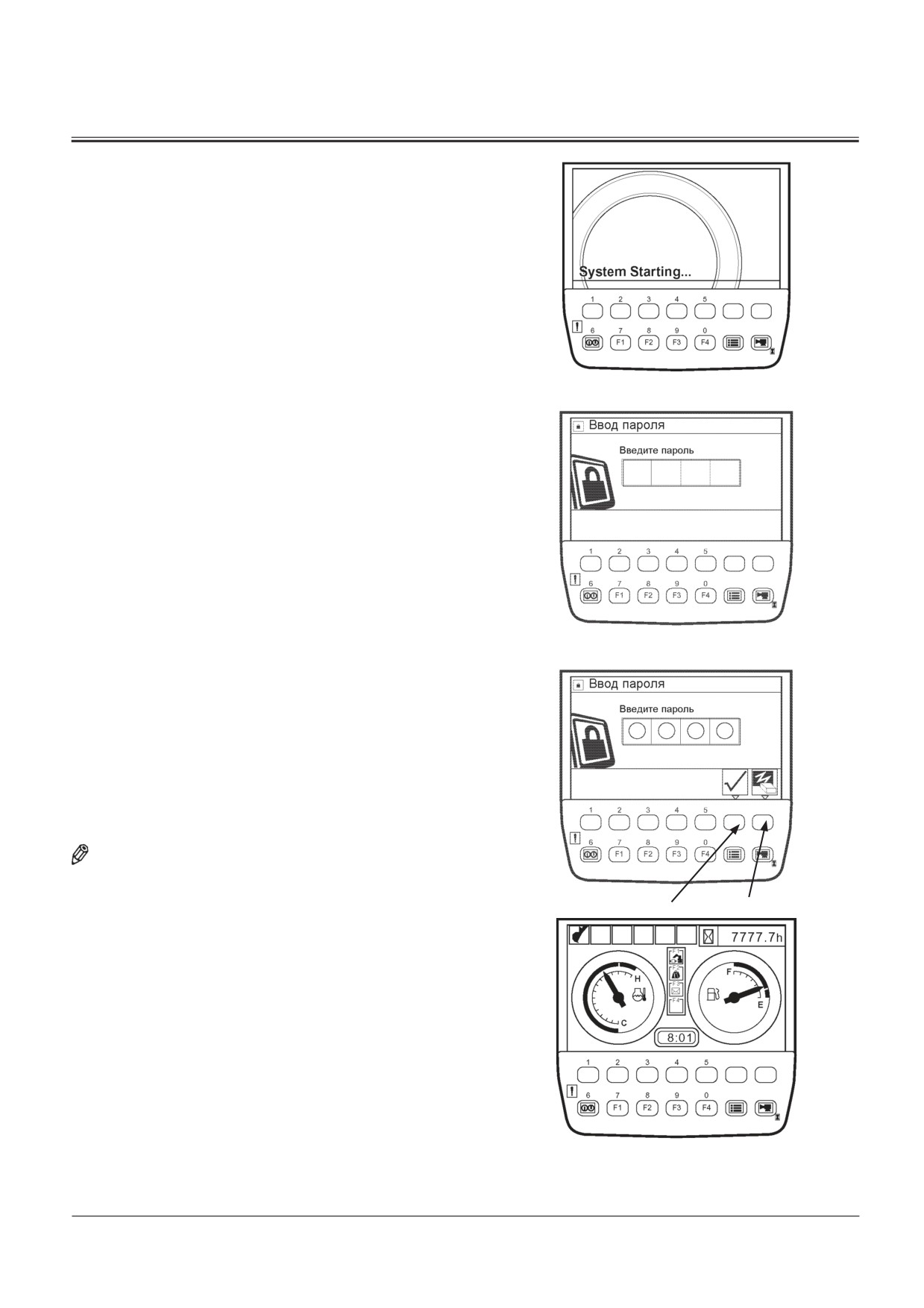

Как пользоваться экранами
Отображение базового экрана
ВАЖНО: Двигатель включите после того, как отобра-
зится базовый экран.
После того как выключатель электросистемы повёрнут в
положение ON (Включено), приблизительно в течение двух
секунд отображается экран пуска системы, после чего отоб-
ражается базовый экран.

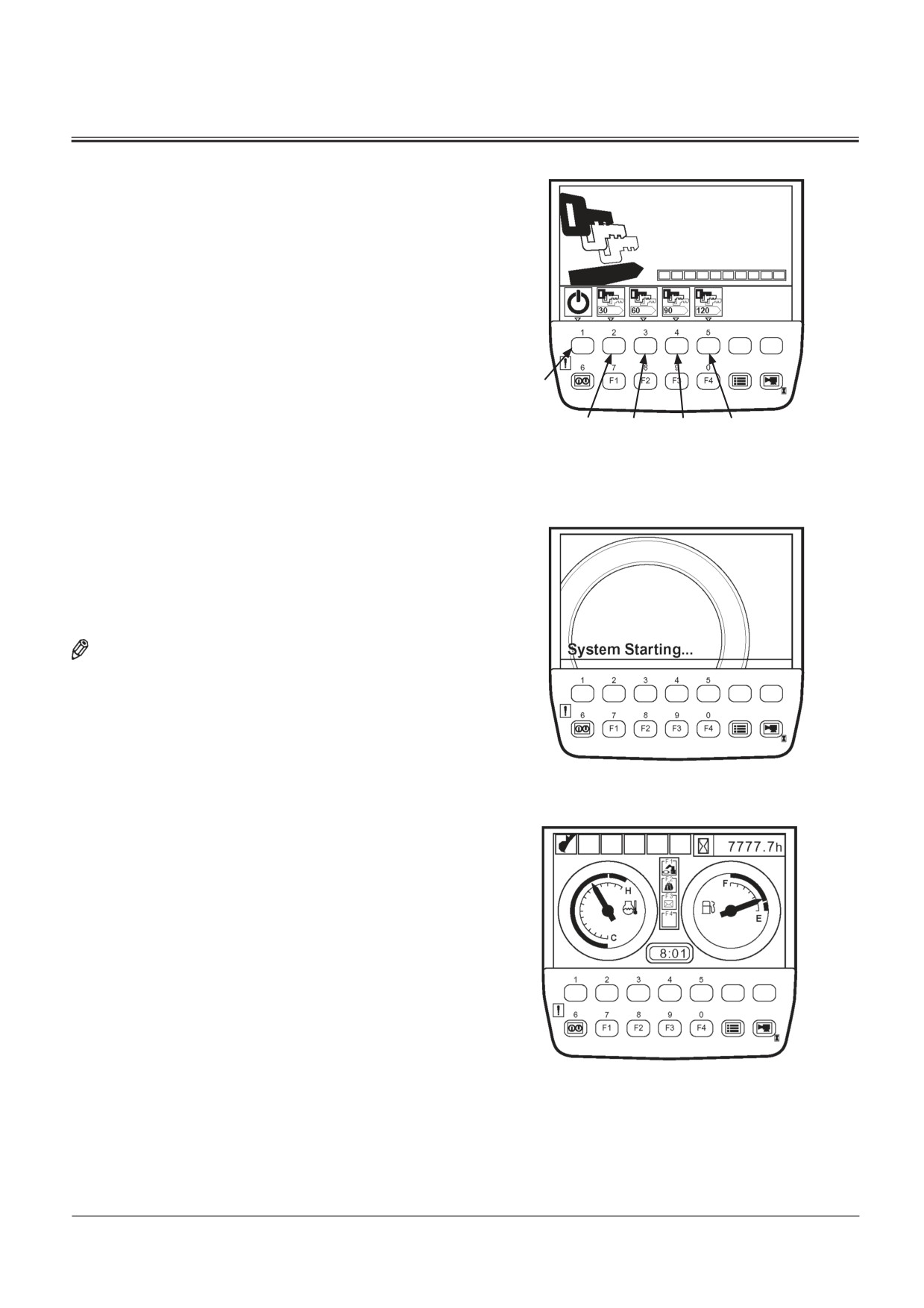

Выключатель электросистемы в положении ON (Вкл.)
T1V1-05-01-115
Основной экран
T1V1-05-01-123
ВАЖНО: После того как двигатель включен, и генера-
тор начал вырабатывать ток, на базовом эк-
ране отображается сигнализатор генератора.
Авар. сигнал генератора
T1V1-05-01-117
1-4
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

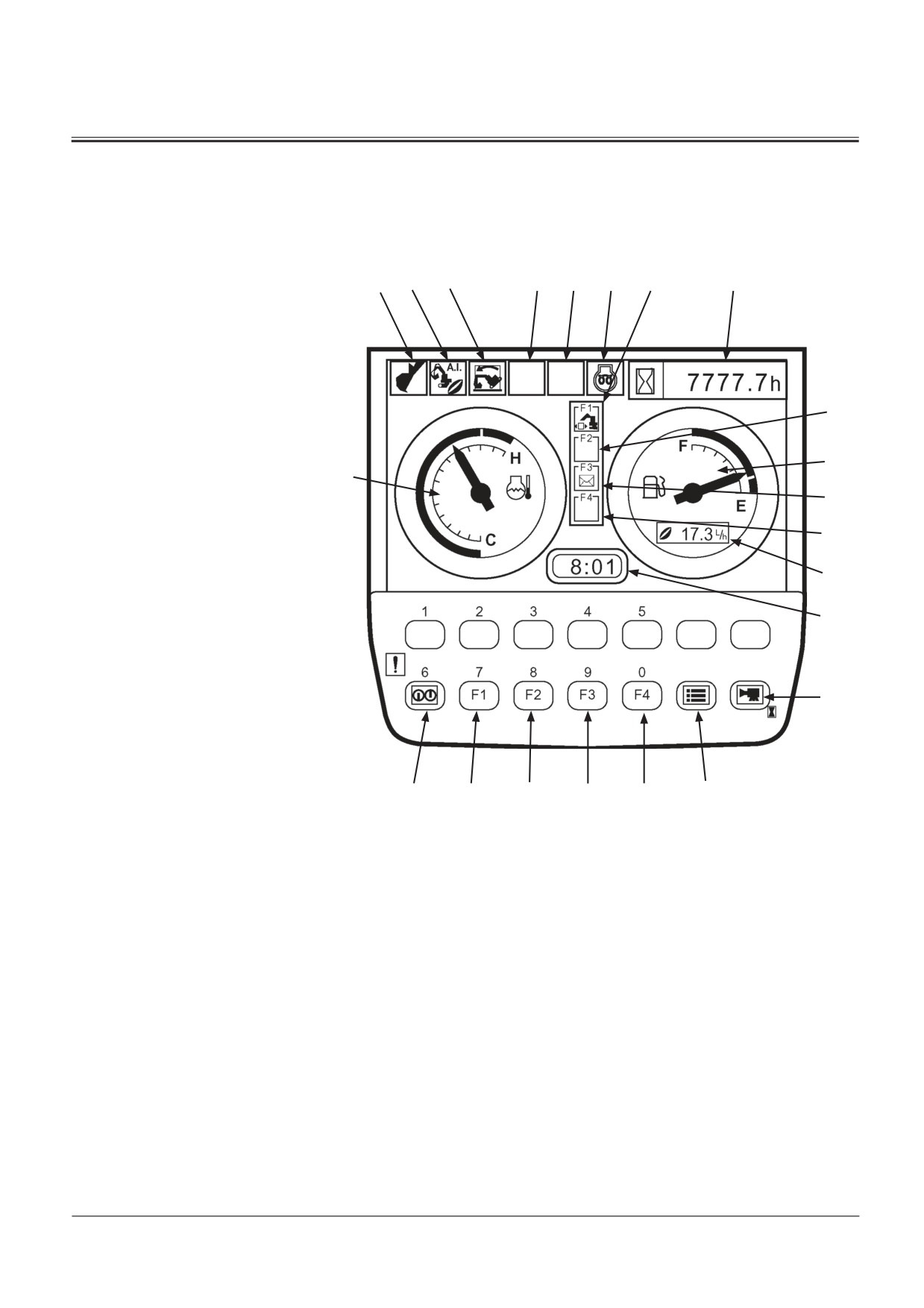

СПИСОК ЗАГЛАВИЙ
1 - Дисплей рабочего режима
2- Дисплей автоматического переключения на
частоту вращения холостого хода
3- Дисплей сигнализатора перегрузки
1
2
3
4
5
6
7
8
(по специальному заказу)
4- Дополнительное рабочее
оборудование
5- Дополнительное рабочее
оборудование
6- Дисплей предпускового подогрева
9
7- Дисплей рабочего режима
8- Счётчик часов наработки
10
22
9- Дополнительное рабочее
11
оборудование
10 - Указатель уровня топлива
12
11- Дисплей почты (по спец. заказу)
13
12- Дополнительное рабочее
оборудование
14
13- Дисплей почасового расходования
топлива
14- Часы
15- Переключатель монитора заднего
15
вида (по специальному заказу)
16- Меню
17- Переключатель режима системы автома-
тической смазки (по спец. заказу)
21
20
19
18
17
16
18- Переключатель почты
M1U1-01-111
(по специальному заказу)
19- Переключатель режима системы автома-
тической смазки (по спец. заказу)
20- Переключатель рабочего режима
21- Кнопка возврата базового экрана
22- Указатель температуры охлаждающей жидкости
1-5
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
• Дисплей отображения контролируемых параметров
Рабочий режим
8
8. Счетчик часов наработки
10. Указатель расхода топлива
14. Часы
10
22
16. Меню
22. Указатель температуры охлаждающей жидкости
14

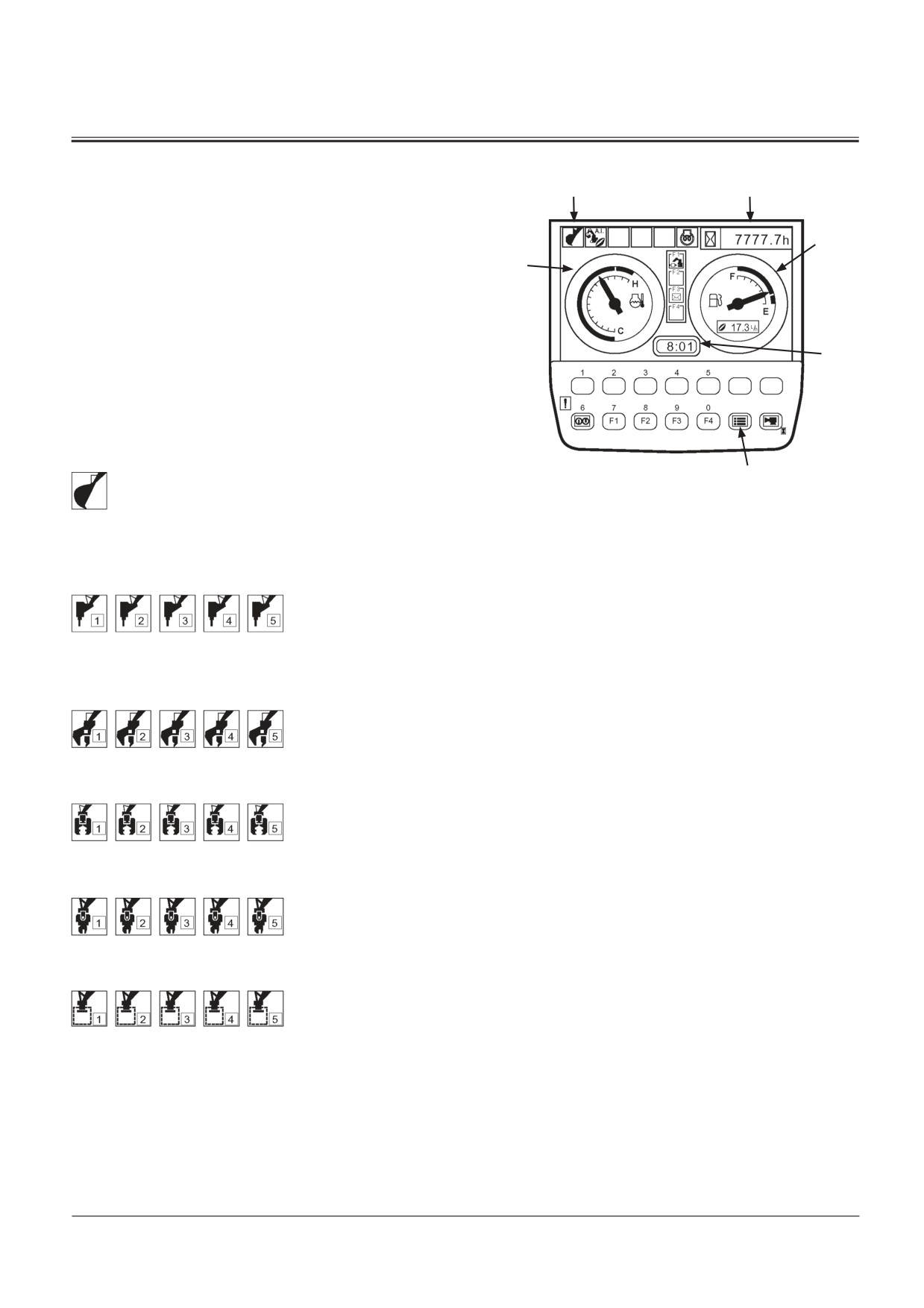

• Дисплей рабочего режима
Отображается применяемое рабочее оборудование.
Режим копания
M1U1-01-112
16
T1V1-05-01-108
Режим рабочего оборудования
Гидромолот
T1V1-05-01-104
Распылитель
T1V1-05-01-105
Бетонолом
T1V1-05-01-106
Вибромолот
T1V1-05-01-107
Прочее оборудование
T1V1-05-02-003
1-6
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

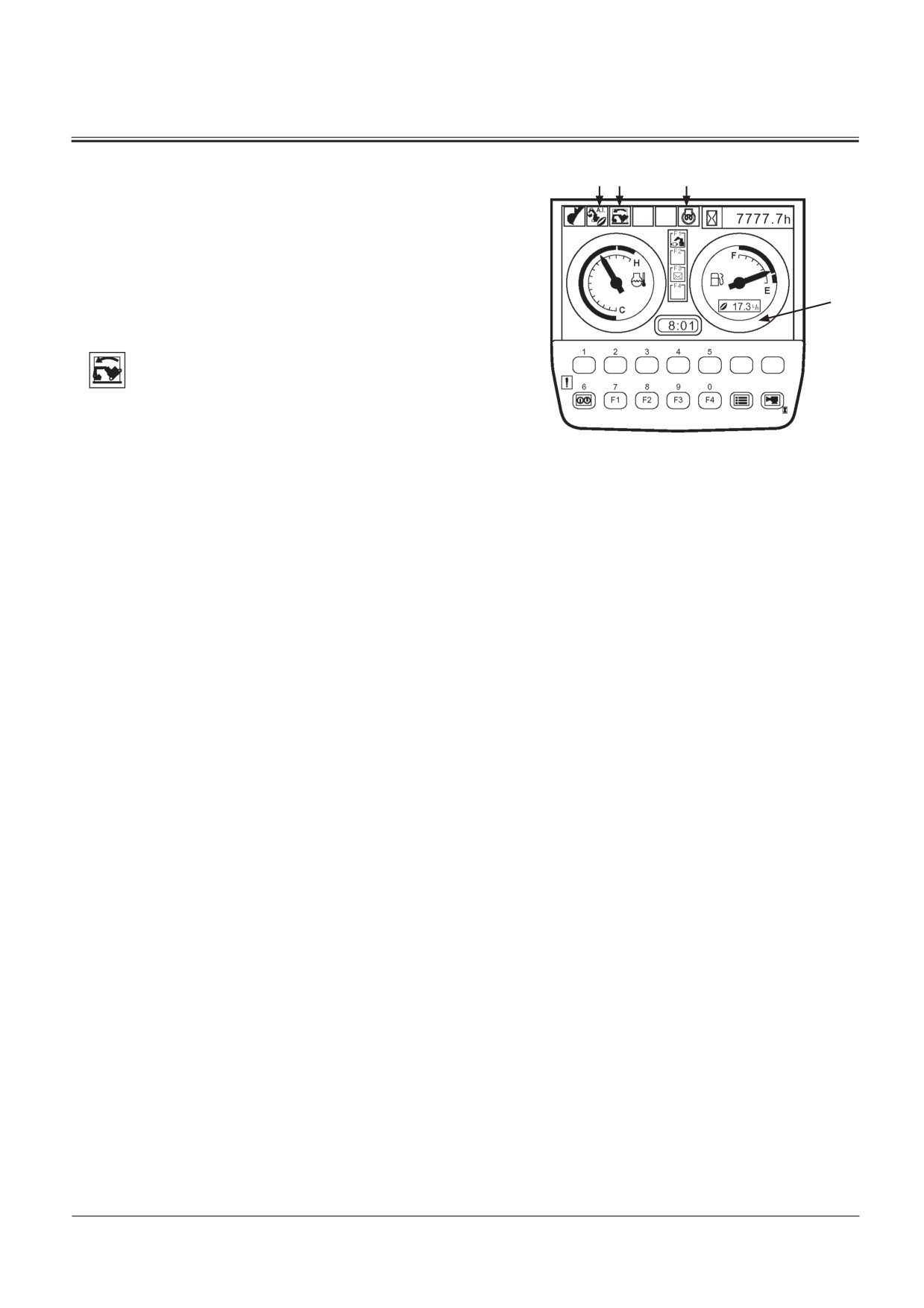

• Дисплей автоматического переключения на частоту вра-
2
3
6
щения холостого хода (2)
При включении выключателя автоматического переключе-
ния на частоту вращения холостого хода на панели выклю-
чателей отображается дисплей автоматического переклю-
чения на частоту вращения холостого хода (2).
Когда выключатель электросистемы повёрнут в положение
ON (Включено), индикаторы мигают в течение 10 секунд
13
Дисплей сигнализатора перегрузки (3) (по спец. заказу)
T1V1-05-02-002
Дисплей предпускового подогрева (6)
• Система определяет нагрузку, создаваемую под-вешен-
ным грузом, по давлению в поршневой полости гидро-
M1U1-01-113
цилиндра стрелы. Когда обнаруживается перегрузка,
отображается сигнализатор перегрузки.
Дисплей расхода топлива (13)
• Показывает потребление топлива (Для справки)
1-7
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Экран меню (23)
23

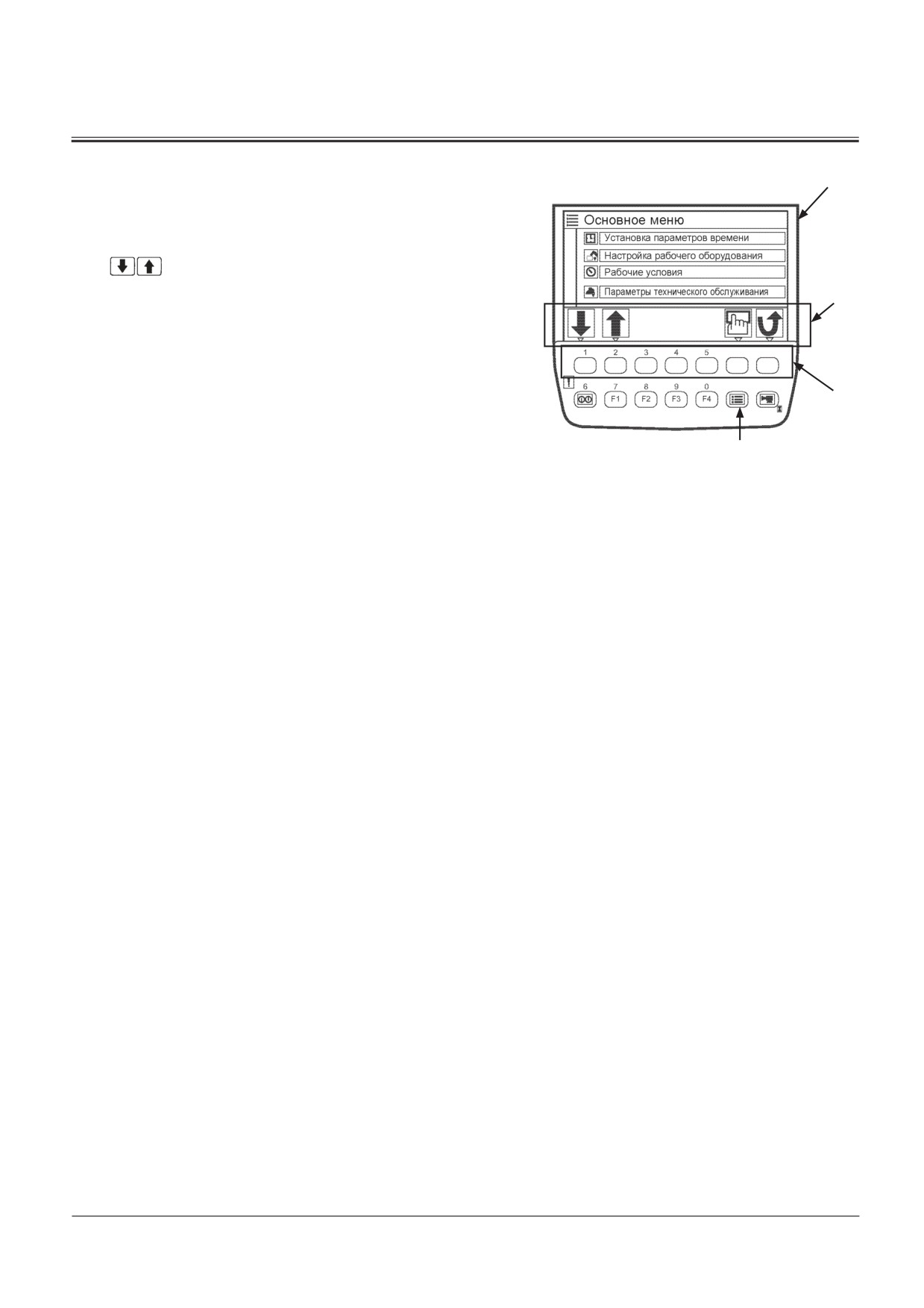

Нажмите кнопку меню (16), на базовом экране, чтобы отоб-
разился основной экран меню (23). Выберите требуемое
меню, пользуясь кнопками (25), расположенными под кноп-
ками
на дисплее пиктограмм (24).
24
25
T1V5-05-01-514
16
1-8
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

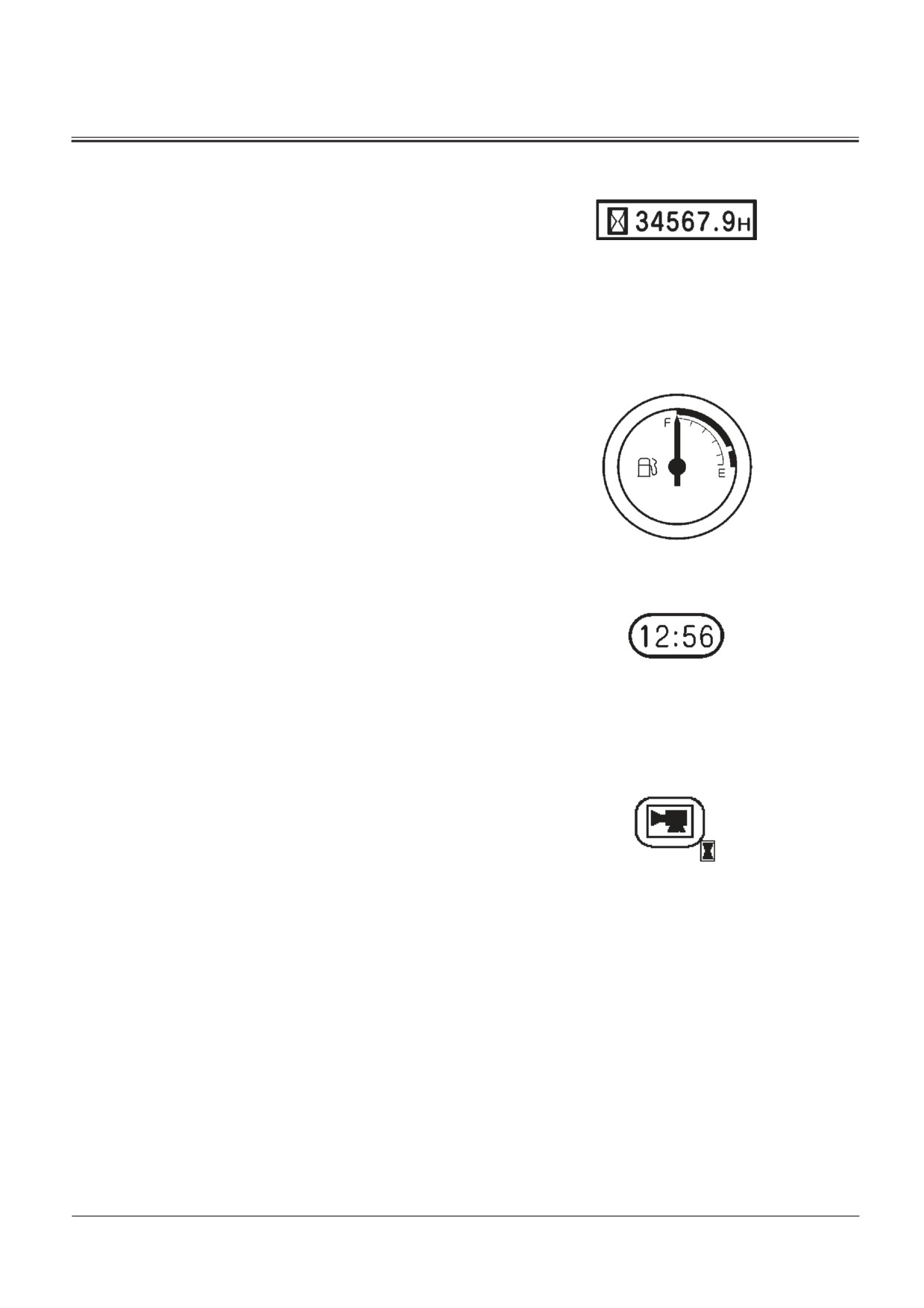

Счетчик часов наработки
Общее (совокупное) число часов наработки машины, ис-
числяемое с момента начала работы машины, отображает-
ся в ЧАСАХ (h). Одна цифра после десятичной точки пока-
зывает десятые доли часа (6 минут).
M1U1-01-038
Указатель уровня топлива
Показывает остаточное количество топлива в топливном
баке. Заправьте машину топливом, пока стрелка не достиг-
ла метки «Е».
M1U1-01-039
Часы
Показывают текущее время.
M1U1-01-040
Переключатель монитора заднего вида
Осуществляет переключение экрана монитора на изобра-
жение заднего вида, и наоборот.
M1U1-01-041
1-9
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

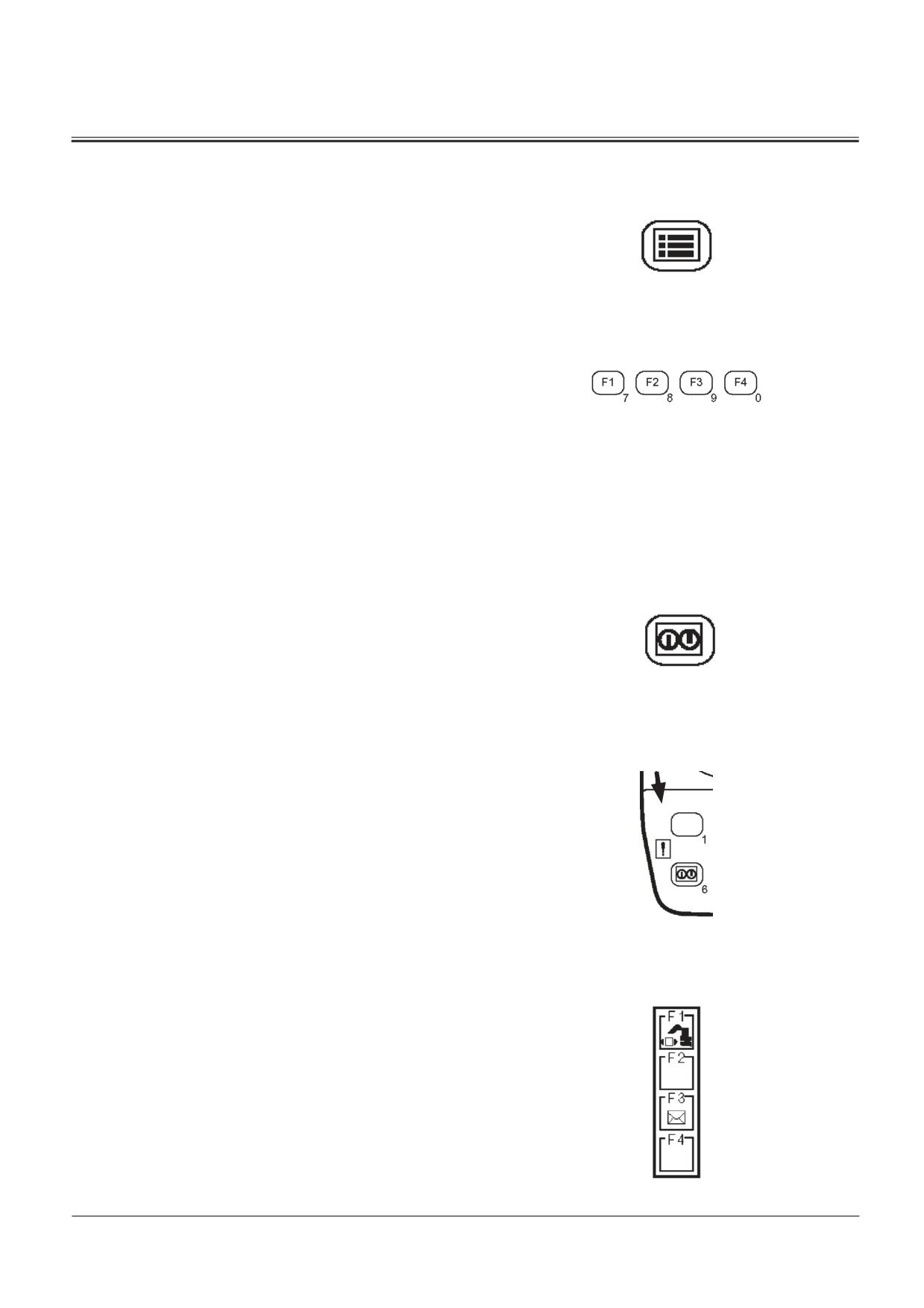

Кнопка меню
Переключает базовый экран на экран меню.
M1U1-01-042
Кнопка специальных функций
Посредством данных кнопок может быть выбрана необхо-
димая специальная функция, даже если кнопка меню не
задействована.
F1: Выбор рабочего режима
M1U1-01-043
F2: Дополнительное рабочее оборудование
F3: Почта (по специальному заказу)
F4: Дополнительное рабочее оборудование
являются кнопками фиксированных функций.
Кнопка возврата к базовому экрану
Обеспечивает возврат к отображению базового экрана, с
любого экрана.
M1U1-01-044

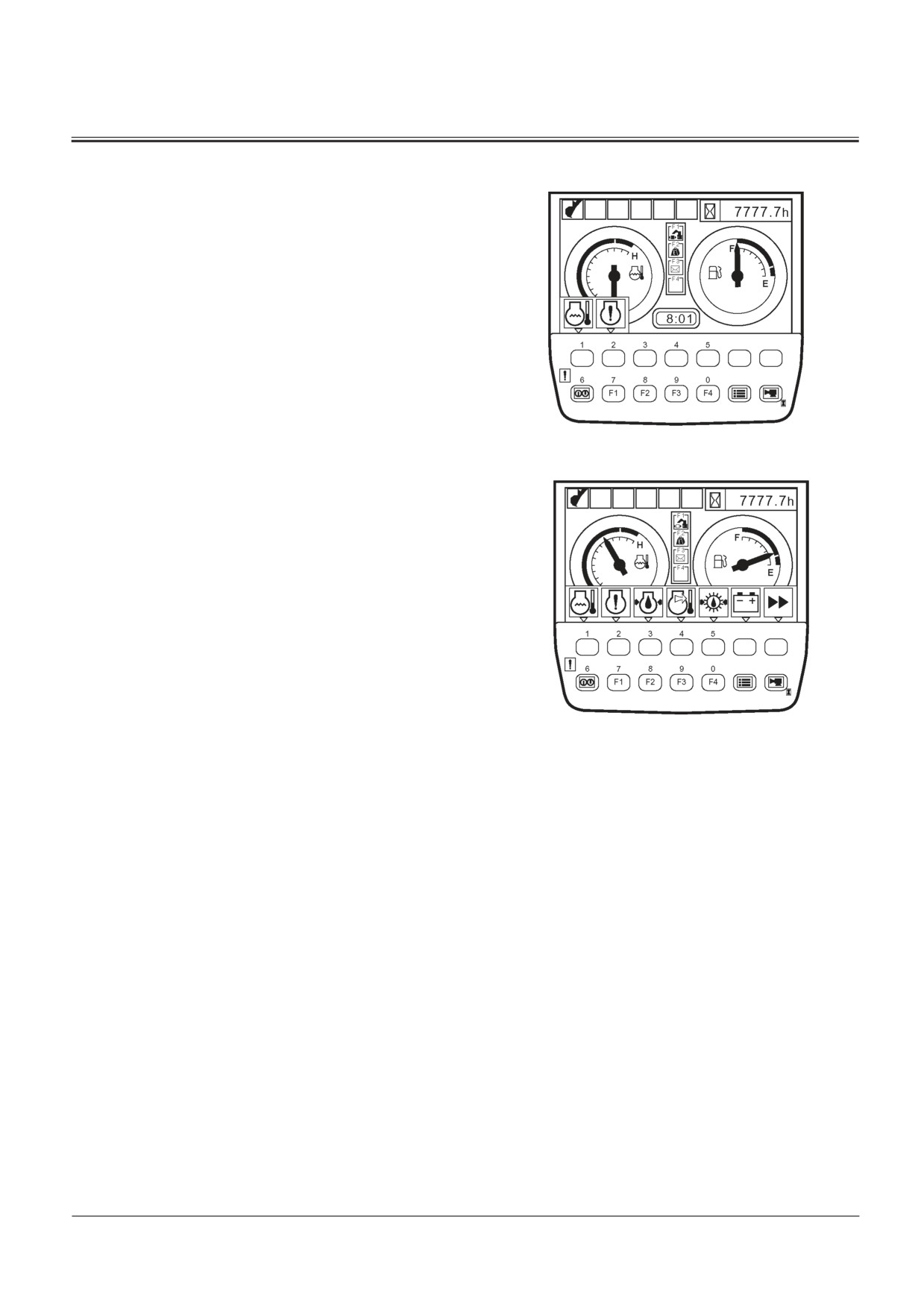

Предупреждающий сигнализатор
Включается, положение ON (Включено), когда происходит
какое-либо нарушение в работе систем.
Дисплей специальных функций
M1U1-01-045
Отображает специальные функции, выбранные посредс-
твом кнопки специальных функций.
F1: Выбор рабочего режима
F2: Дополнительное рабочее оборудование
F3: Почта (по специальному заказу)
F4: Дополнительное рабочее оборудование
M1U1-01-114
1-10
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

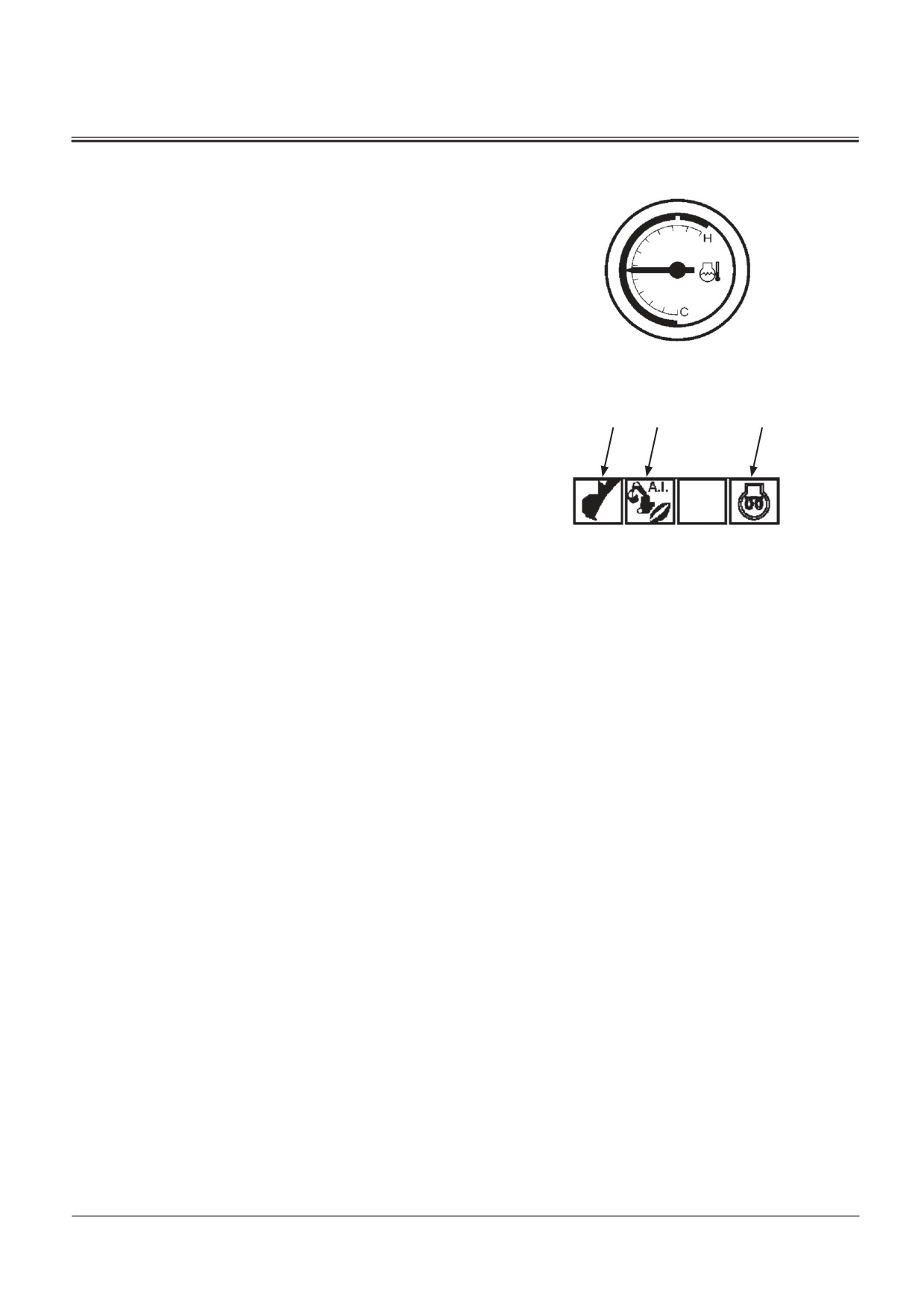

Указатель температуры охлаждающей жидкости
Показывает температуру охлаждающей жидкости в двига-
теле. Обычно, во время нормальной работы, стрелка нахо-
дится в зоне средней части шкалы.
M1U1-01-047
Дисплей пиктограмм рабочего состояния
1
2
3
Отображает пиктограммы, которые показывают текущее
состояние рабочего оборудования (1), выбранного на эк-
ране рабочего режима, и рабочее состояние системы авто-
матического переключения на частоту вращения холостого
хода (2) и системы предпускового подогрева (3), и т.д., когда
эти системы задействованы.
M1U1-01-065
1-11
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Отображение базового экрана путём ввода пароля
(по специальному заказу)
ВАЖНО: Когда необходимо задействовать функцию
TEN-key (десяти кнопок) (система блокировки
пуска двигателя), обратитесь к своему бли-
жайшему дилеру Hitachi.
Если случится так, что пользователь забыл
пароль, машину придётся модифицировать.
Будьте особенно внимательны, не забывайте
пароль.
Экран пуска двигателя
T1V1-05-01-115

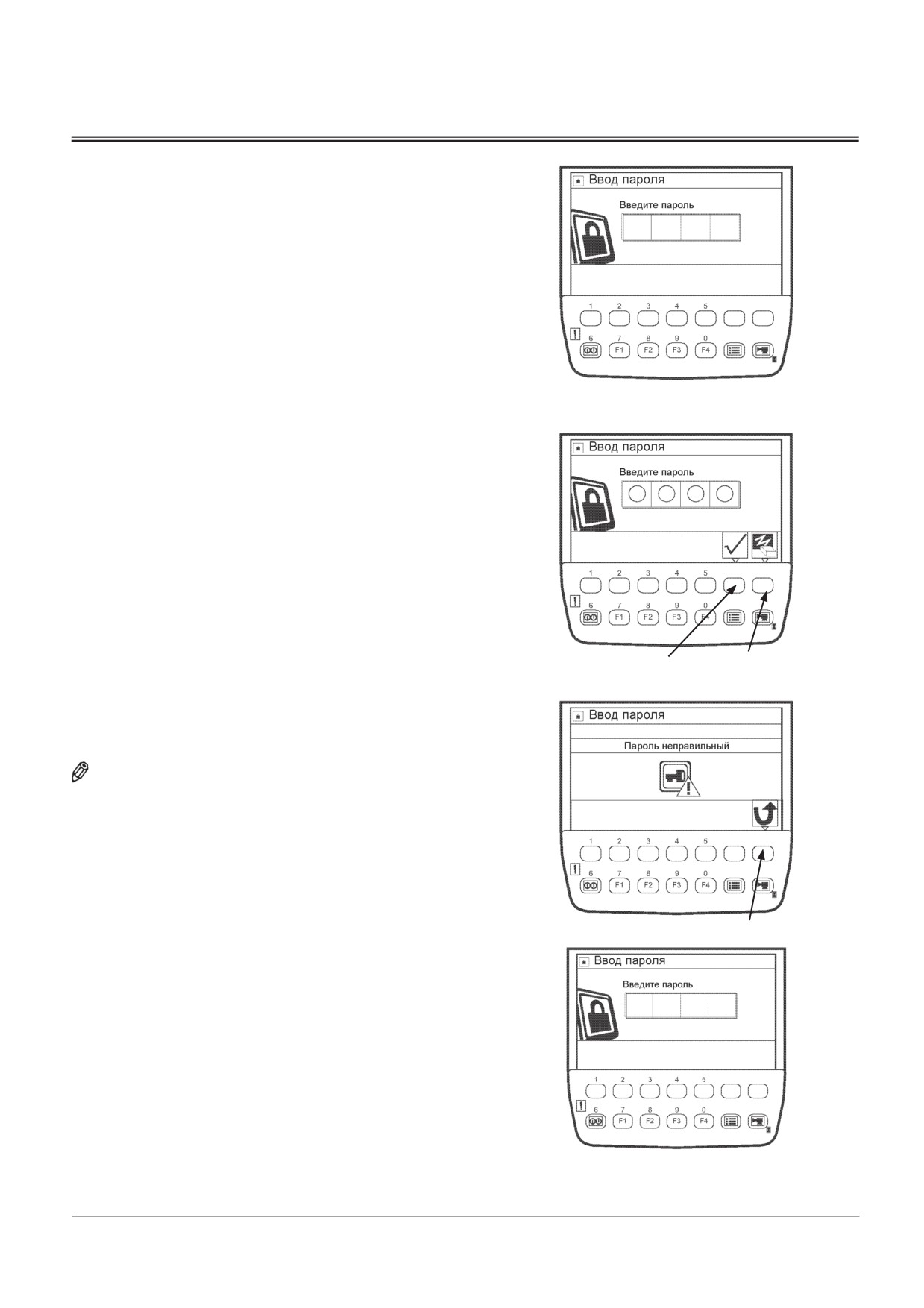

1. Поверните выключатель электросистемы в положе-
ние ON (Включено). После отображения экрана пуска
системы, отобразится экран ввода пароля.
T1V5-05-01-538
Экран ввода пароля
2. Введите пароль, пользуясь кнопками, которые нахо-
дятся ниже экрана. При нажатии кнопки подтвержде-
ния, блок монитора осуществляет сравнение введён-
ного пароля с зарегистрированным паролем. Если
они сходятся, отображается базовый экран.
ПРИМЕЧАНИЕ: При возобновлении ввода пароля, введён-
ные ранее символы могут быть стёрты путём
нажатия кнопки delete (удаление).
T1V5-05-01-507
Кнопка подтверждения
Кнопка удаления
T1V1-05-01-123
Базовый экран
1-12
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
В случае ввода неправильного пароля
1. Если введён неправильный пароль, при нажатии кноп-
ки подтверждения появляется сообщение «Пароль не-
правильный».
T1V5-05-01-538
Экран ввода пароля
T1V5-05-01-507
Кнопка подтверждения Кнопка удаления
2. Вернитесь к экрану ввода пароля, нажимая кнопку
back (возврат).
ПРИМЕЧАНИЕ: При возобновлении ввода пароля, введён-
ные ранее символы могут быть стёрты путём
нажатия кнопки delete (удаление).
Кнопка возврата
T1V5-05-01-508
T1V5-05-01-538
1-13
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

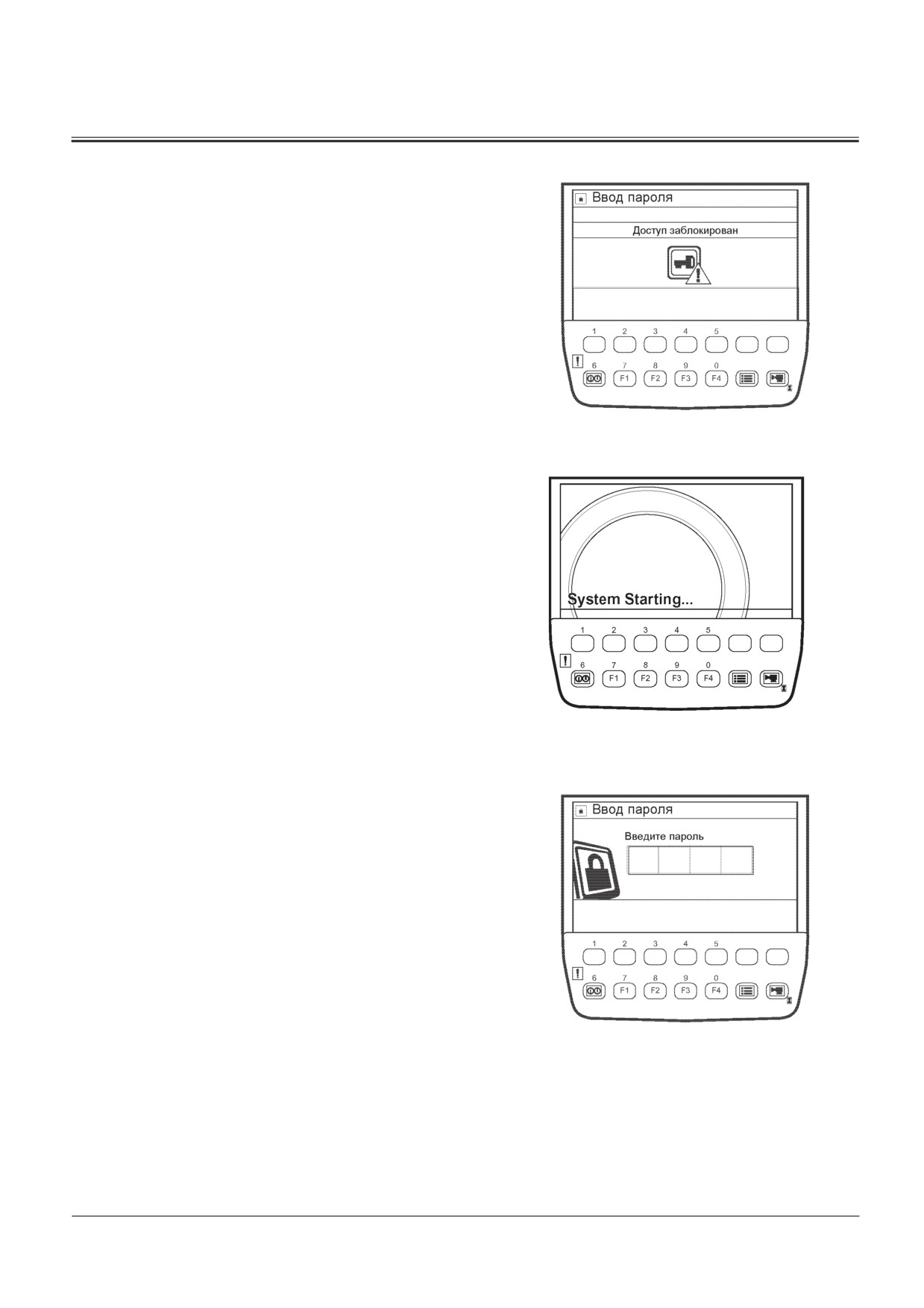

3. Если неправильный пароль вводится три раза, отобра-
жается экран, сообщающий о том, что доступ заблоки-
рован, и звучит зуммер, в течение тридцати секунд. В
течение этого времени зуммер не выключается, даже
если переключать выключатель электросистемы в по-
ложение ON/OFF (Включено/Выключено).
Экран блокировки доступа
T1V5-05-01-509
4. По истечении тридцати секунд, если повернуть вы-
ключатель электросистемы в положение ON (Включе-
но), отображается экран пуска (включения системы), и
снова отображается экран ввода пароля. После этого
пароль может быть введён снова. Теперь, если введён
неправильный пароль даже один раз, снова отобра-
жается экран, сообщающий о том, что доступ забло-
кирован, и звучит зуммер, в течение тридцати секунд.
В течение тридцати секунд зуммер не выключается,
даже если переключать выключатель электросистемы
в положение ON/OFF (Включено/Выключено).
Экран пуска двигателя
T1V1-05-01-115
5. После того как зуммер прекратит звучание, пароль
может быть введён снова. Поверните выключатель
электросистемы в положение ON (Включено), и кода
отобразится экран ввода пароля, введите пароль. (Об-
ратитесь к странице 1-12)
6. Если, попрежнему, введён неправильный пароль, сно-
ва отображается экран, сообщающий о том, что доступ
заблокирован. В течение тридцати секунд зуммер не
выключается, даже если переключать выключатель
электросистемы в положение ON/OFF (Включено/Вы-
ключено).
Экран ввода пароля
T1V5-05-01-538
1-14
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Продление времени действия пароля
ВАЖНО: Данная операция применима только к тем
машинам, на которых отображение базового
экрана осуществляется через ввод пароля.
Пользуясь экраном продления времени действия пароля,
можно установить время действия пароля. При последую-
щих пусках машины нет необходимости вводить пароль, в
пределах заданной временной рамки.
1. При повороте выключателя электросистемы в положе-
ние OFF (Выключено), на мониторе отображается экран
Кнопка 1
времени действия пароля, в течение десяти секунд.
Кнопка 2
Кнопка 3
Кнопка 4
Кнопка 5
Экран времени действия пароля (положение выключателя
2. Пока отображается экран времени действия пароля,
электросистемы: OFF (Выключено))
нажмите соответствующую кнопку, и время действия
T1V1-05-01-012
пароля будет задано. Время действия пароля, соот-
ветствующее каждой кнопке, следующее:
кнопка 1:
0 минут
кнопка 2: 30 минут
кнопка 3: 60 минут
кнопка 4: 90 минут
кнопка 5: 120 минут
ПРИМЕЧАНИЕ: Если время действия пароля определённо
не задано, предполагается, что время действия
пароля равно 0 минут.
3. При повороте выключателя электросистемы в поло-
жение ON (Включено) в течение времени действия
пароля, на мониторе отображается базовый экран,
вслед за отображением экрана пуска системы.
Положение выключателя электросистемы: ON (Включено)
T1V1-05-01-115
Базовый экран
T1V1-05-01-123
1-15
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ЭКРАН СИГНАЛИЗАТОРОВ НЕИСПРАВНОСТИ
В случае любой неисправности, на базовом экране отобра-
жаются сигнализаторы неисправности.
• Когда число сигнализаторов два и менее
T1V1-05-01-095
• Когда число сигнализаторов три и более
T1V1-05-01-096
1-16

















содержание      ..     1      2      3      4      ..
