ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ И УПРАВЛЕНИЯ ОХРАННО–ПОЖАРНЫЙ «СИГНАЛ-20М». Руководство по эксплуатации

1.4.5.41 В «Режиме централизованного управления» прибор:

- контролирует логические состояния входов;

- контролирует состояние выходов;

- управляет выходами, в зависимости от текущего состояния входов (локально);

- контролирует состояние вводов питания;

- контролирует состояние корпуса;

- формирует события обо всех изменениях элементов прибора (входов, выходов, корпуса

и вводов питания);

- позволяет управлять снятием с охраны и взятием на охрану разделов под управлением

сетевого контроллера;

- взаимодействует с сетевым контролером.

1.4.5.42 В «Режиме централизованного управления» прибор контролирует состояние

всех элементов (входов, выходов, вводов питания и корпуса) и формирует события обо всех

изменениях этих состояний, так же как и в «Дежурном режиме».

1.4.5.43 В «Режиме централизованного управления» прибор осуществляет управление

снятием с охраны и взятием на охрану разделов под управлением сетевого контроллера.

Для централизованного управления разделами идентификаторы пользователей заносятся

в базу данных сетевого контроллера с соответствующими полномочиями. Более подробная

информация представлена в РЭ на соответствующий сетевой контролер.

1.4.5.44 При поднесении к считывателю ключа Touch Memory (или вводе пароля) прибор

передает сетевому контролеру код идентификатора и ожидает от него ответа о правах

на управление этого идентификатора.

В этот момент индикатор «Доступ» переключается с красного цвета на зеленый цвет

с частотой 4 Гц.

Процесс ожидания ответа может занимать от долей секунды до нескольких секунд,

в зависимости от количества устройств в интерфейсе RS-485.

1.4.5.45 Если у предъявленного идентификатора нет прав - прибор индицирует отказ

в управлении (длинный квитирующий звуковой сигнал и прерывистое включение индикатора

«Доступ» красным цветом на 3 сек) и возвращается в «Дежурный режим».

1.4.5.46 Если у предъявленного идентификатора имеются права на управление разделом,

то прибор отобразит на индикаторе «Доступ» состояние этого раздела, в соответствии с Таблицей

1.4.18.

ВВОД

при наличии у ключа прав на «Взятие» и «Снятие» раздела вызовет:

- попытку взятия раздела на охрану (если раздел был снят);

- снятие раздела (если раздел был в иных состояниях).

Если у идентификатора ограничены права на управление разделом, например, разрешено

только взятие, то повторное поднесение (как и все последующие) этого ключа вызовет только

разрешённое действие (взятие) независимо от текущего состояния раздела.

1.4.5.48 В «Режиме централизованного управления» прибор взаимодействует с сетевым

контролером, так же как и в «Дежурном режиме».

1.4.5.49 Переход из «Режима централизованного управления» в «Дежурном режим»

происходит:

- вручную, при помощи кнопки начала / завершения сессии управления ______;

- автоматически, через 20 с после последнего действия (нажатия кнопки или поднесения

ключа Touch Memory).

1.4.5.50 Прибор может перейти в «Меню администратора» следующими способами:

- из

«Режима ввода PIN - кода», после успешного ввода PIN

- кода

(пароля)

администратора;

- из

«Дежурного режима» или

«Режима ввода PIN

- кода», после поднесения

к считывателю Touch Memory ключа администратора.

Переход в «Меню администратора» сопровождается:

- мелодичным сигналом «Администратор»;

- выключением всей индикации;

- циклическим поочередным включением индикаторов «11» … «20» зеленым цветом

(«бегущая зеленая линия»).

1.4.5.51 Администратор может выбрать пункты меню, приведенные в Таблице 1.4.4.2,

нажав на соответствующую кнопку.

Таблица 1.4.4.2 Меню администратора

Номер

Наименование пункта

кнопки

Добавление нового ключа (пароля) пользователя

Редактирование прав ключа (пароля) пользователя

Редактирование прав ключа (пароля) пользователя, по номеру

Изменение ключа (пароля) пользователя

Изменение ключа (пароля) пользователя, по номеру

Блокирование ключа (пароля) пользователя

Блокирование ключа (пароля) пользователя, по номеру

Разблокирование ключа (пароля) пользователя

Разблокирование ключа (пароля) пользователя, по номеру

Удаление ключа (пароля) пользователя

Удаление ключа (пароля) пользователя, по номеру

Просмотр номера ключа (пароля) пользователя

Тест световой и звуковой индикации

Изменение ключа (пароля) администратора

Удаление всех ключей (паролей) пользователей

1.4.5.52 Если в течение 20 секунд после входа в меню администратора ни один пункт

не будет выбран

- прибор вернется в дежурный режим. Возврат в дежурный режим

сопровождается коротким тройным звуковым сигналом.

1.4.5.53 Пункт меню «Добавление нового ключа (пароля) пользователя» позволяет

сохранить в энергонезависимой памяти прибора новый идентификатор пользователя. Это может

быть как ключ Touch Memory, так и PIN-код.

При выборе указанного пункта меню индикатор «11» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода или предъявлению ключа).

Для добавления ключа Touch Memory необходимо поднести новый ключ к считывателю

прибора.

Для добавления PIN-кода (пароля) пользователя необходимо:

- ввести PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод»;

- убедится, что индикатор «Доступ» в течении одной секунды начал переключаться

с красного цвета на зеленый цвет с частотой 4 Гц ( PIN-код принят ), а затем снова

включился прерывистым зеленым цветом;

- повторно ввести PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует

цифре «0»);

- повторно нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатия кнопки «Ввод»

не требуются. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

Двойной ввод PIN- кода исключает ошибку ввода.

В случае успешного добавления идентификатора индикаторы

«11» и

«Доступ»

выключаются.

Прибор трижды отображает порядковый номер добавленного идентификатора при помощи

включения зеленым цветом индикаторов «1»…«10» (индикатор «10» соответствует цифре «0»)

следующим образом:

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра -

длинная пауза -

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра -

длинная пауза -

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра.

Например, при добавлении идентификатора и сохранении его под

№3, номер будет

отображен включением следующих индикаторов зеленым цветом:

«10» - «10» - «3» ---- «10» - «10» - «3» ---- «10» - «10» - «3».

А при добавлении ключа Touch Memory (или PIN-кода), и сохранении его под №105, номер

будет отображен включением индикаторов зеленым цветом:

«1» - «10» - «5» ---- «1» - «10» - «5» ---- «1» - «10» - «5».

Рекомендуется сохранить порядковый номер идентификатора в журнале регистрации

и учета идентификаторов

(ключей). Он может быть полезен для изменения кода/типа

идентификатора (блокирования, удаления) в случае его утраты, кражи или компрометации.

Идентификаторы пользователей добавляются в память прибора с максимальными правами

(возможность взятия и снятия всех входов, возможность управления выходами). Редактирование

прав идентификаторов осуществляется также при помощи меню администратора (пп.«12» и «13»).

При попытке добавления нового идентификатора пользователя возможно возникновение

ошибок. Описание ошибок приведено в Таблице 1.4.4.3.

Таблица 1.4.4.3 Ошибки при добавлении идентификатора пользователя

Код ошибки (номер

Описание ошибки

индикатора)

Ключ (пароль) уже хранится в памяти прибора

Не достаточно места, в памяти максимальное количество ключей

Ключ (пароль) уже хранится в памяти прибора и заблокирован

Ошибка записи ключа (пароля)

Слишком короткий PIN- код (менее 2-х цифр)

Введенные PIN-коды не совпадают

В случае возникновения ошибки при добавлении идентификатора индикаторы

«11»

и «Доступ» выключаются.

Прибор в течение

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, будет включен красным цветом в прерывистом режиме индикатор «2» на 3 секунды.

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

После индикации порядкового номера ключа или кода ошибки прибор возвращается

в режим «Меню администратора».

Если в течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим. Возврат в дежурный режим сопровождается

коротким тройным звуковым сигналом.

1.4.5.54 Пункт меню «Редактирование прав ключа (пароля) пользователя» позволяет

изменить права идентификатора пользователя на взятие/снятие отдельных входов, а так же

разрешить/запретить пользователю управлять выходами.

При выборе указанного пункта меню индикатор «12» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для изменения прав ключа Touch Memory необходимо поднести этот ключ к считывателю

прибора.

Для изменения прав PIN-кода пользователя необходимо:

- ввести этот PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.)

После предъявления ключа

(ввода PIN-кода) прибор отображает права этого

идентификатора на своих индикаторах. Отображение прав на управление входами производится

на соответствующих индикаторах «1» … «20», как указано в Таблице 1.4.4.4.

Таблица 1.4.4.4 Отображение прав идентификатора на управление входами

Права

Режим индикатора («1» … «20»)

«Взятие»

Красный прерывистый

«Снятие»

Зеленый прерывистый

«Взятие»/«Снятие»

Переключение с красного

на зеленый

«Нет управления»

Выключен

Отображение прав на управление выходами производится на индикаторах

«ПУСК»

и «СТОП», в соответствии с Таблицей 1.4.4.5.

Таблица 1.4.4.5 Отображение прав идентификатора на управление выходами

Режим индикаторов

Права

«ПУСК»

«СТОП»

«Есть управление выходами» (кнопки «Пуск»/«Стоп»)

Красный

Желтый

непрерывный

«Управление выходами нет» (кнопки «Пуск»/«Стоп»)

Выключен

Изменение прав идентификатора на управление входами производится при каждом

нажатии на соответствующую кнопку, циклично:

… - «Взятие / Снятие» - «Нет управления» - «Снятие» - «Взятие» - …

Изменение прав ключа (пароля) на управление выходами производится при каждом

нажатии на кнопку «ПУСК» или «СТОП».

Для сохранения измененных прав ключа (пароля) в энергонезависимой памяти прибора

необходимо нажать кнопку «ВВОД».

Для отказа от сохранения изменений и возвращения прибора в дежурный режим

необходимо нажать кнопку _____.

При попытке редактирования прав ключа (пароля) возможно возникновение ошибок.

Описание ошибок приведено в Таблице 1.4.4.6.

Таблица 1.4.4.6 Ошибки при редактировании прав идентификатора

Код ошибки (номер

Описание ошибки

индикатора)

Ключ (пароль) отсутствует в памяти (не добавлен или удален)

Ключ (пароль) заблокирован

Ошибка записи прав ключа (пароля)

Слишком короткий PIN- код (менее 2-х цифр)

В случае возникновения ошибки при редактировании прав ключа (пароля) индикаторы «12»

и «Доступ» выключаются.

Прибор в течение

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

После успешного сохранения прав идентификатора или индикации кода ошибки прибор

возвращается в режим «Меню администратора».

Если в течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Если в течение 20 секунд после нажатия какой-либо кнопки, изменяющей права ключа

(пароля) не будет нажата кнопка «ВВОД» - прибор так же вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.55 Пункт меню «Редактирование прав ключа (пароля) пользователя, по номеру»

позволяет изменить права идентификатора пользователя на взятие/снятие отдельных входов, а так

же разрешить/запретить пользователю управлять выходами.

Отличается от пункта меню «Редактирование прав ключа (пароля) пользователя» тем,

что для редактирования прав идентификатора необходимо указать его порядковый номер,

без предъявления самого ключа (набора PIN-кода).

При выборе указанного пункта меню индикатор «13» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключен.

Для изменения прав идентификатора (ключа или пароля) пользователя необходимо:

- ввести порядковый номер этого идентификатора при помощи кнопок

«1»…«10»

(кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Порядковый номер можно вводить в формате одного, двух и трех символов, например «7»,

«07» и

«007» означают идентификатор с порядковым номером

7. При вводе номера

идентификатора, состоящего из трех символов - нажатие кнопки «Ввод» не требуется.

После ввода порядкового номера идентификатора прибор отображает права этого

идентификатора на своих индикаторах.

Процедуры отображения, редактирования и сохранения прав идентификатора пользователя

аналогичны процедурам, описанным в меню «Редактирование прав ключа (пароля) пользователя».

Ошибки, возможные при редактировании аналогичны ошибкам, описанным в меню

«Редактирование прав ключа (пароля) пользователя».

1.4.5.56 Пункт меню «Изменение ключа (пароля) пользователя» позволяет изменить

идентификатор (ключ Touch Memory или PIN - код) пользователя, не меняя при этом права этого

пользователя. Это может быть полезным в случае компрометации ключа (пароля).

При изменении идентификатора пользователя нет ограничений по виду идентификаторов,

т.е. ключ Touch Memory можно заменить на PIN-код, а PIN-код на ключ Touch Memory.

При выборе данного пункта меню индикатор «14» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для изменения ключа Touch Memory необходимо поднести этот ключ к считывателю

прибора.

Для изменения PIN-кода пользователя необходимо:

- ввести этот PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

После предъявления ключа (ввода PIN-кода) индикатор «Доступ» в течении 2 секунд

переключается с красного цвета на зеленый цвет с частотой

4 Гц, а затем включается

прерывистым зеленым цветом (приглашение к вводу PIN-кода / предъявлению ключа). Прибор

ожидает предъявление нового идентификатора (ключа Touch Memory или PIN - кода).

Если требуется изменить идентификатор пользователя на ключ Touch Memory, необходимо

поднести новый ключ Touch Memory к считывателю прибора.

Если требуется изменить идентификатор пользователя на PIN-код необходимо:

- ввести новый PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод»;

- убедится, что индикатор «Доступ» в течении одной секунды начал переключаться

с красного цвета на зеленый цвет с частотой 4 Гц ( PIN-код принят ), а затем снова

включился прерывистым зеленым цветом;

- повторно ввести новый PIN-код при помощи кнопок

«1»…«10»

(кнопка

«10»

соответствует цифре «0»);

- повторно нажать кнопку «Ввод».

Если длина нового вводимого PIN - кода равна максимально возможной - нажатия кнопки

«Ввод» не требуются. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

Двойной ввод PIN - кода исключает ошибку ввода.

При попытке изменения идентификатора пользователя возможно возникновение ошибок.

Описание ошибок приведено в Таблице 1.4.4.7.

Таблица 1.4.4.7 Ошибки при изменении идентификатора пользователя

Код ошибки (номер

Описание ошибки

индикатора)

Изменяемый ключ (пароль) отсутствует в памяти (не добавлен или удален)

Изменяемый ключ (пароль) заблокирован

Предъявлен текущий ключ (пароль) в качестве нового

Предъявлен существующий ключ (пароль) в качестве нового

Слишком короткий PIN-код (менее 2-х цифр)

Введенные PIN-коды не совпадают

Ошибка записи ключа (пароля)

В случае возникновения ошибки при изменении идентификатора пользователя индикаторы

«14» и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

Ошибка записи ключа (пароля) может возникнуть при попытке изменить идентификатор

Администратора или Установщика

(для этого есть специальные пункты меню) или из-за

аппаратной неисправности.

После успешного сохранения идентификатора или индикации кода ошибки прибор

возвращается в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.57 Пункт меню «Изменение ключа (пароля) пользователя, по номеру» позволяет

изменить идентификатор (ключ Touch Memory или PIN - код) пользователя, не меняя при этом

права этого пользователя. Это может быть полезным в случае утери, кражи или компрометации

ключа (пароля).

При изменении идентификатора пользователя нет ограничений по виду идентификаторов,

т.е. ключ Touch Memory можно заменить на PIN - код, а PIN - код на ключ Touch Memory.

Отличается от пункта меню «Изменение ключа (пароля) пользователя» тем, что для

изменения кода ключа необходимо указать его порядковый номер, без предъявления самого ключа

(набора PIN-кода).

При выборе указанного пункта меню индикатор «15» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключен.

Для изменения идентификатора необходимо:

- ввести порядковый номер этого идентификатора при помощи кнопок

«1»…«10»

(кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Порядковый номер можно вводить в формате одного, двух и трех символов, например «7»,

«07» и

«007» означают идентификатор с порядковым номером

7. При вводе номера

идентификатора, состоящего из трех символов - нажатие кнопки «Ввод» не требуется.

После ввода порядкового номера идентификатора индикатор

«Доступ» включается

прерывистым зеленым цветом (приглашение к вводу PIN-кода / предъявлению ключа). Прибор

ожидает предъявление нового идентификатора.

Процедура изменения идентификатора пользователя аналогична процедуре, описанной

в меню «Изменение кода ключа (пароля) пользователя».

Ошибки, возможные при изменении аналогичны ошибкам, описанным в меню «Изменение

кода ключа (пароля) пользователя».

1.4.5.58 Пункт меню

«Блокирование ключа

(пароля) пользователя» позволяет

заблокировать идентификатор пользователя, не удаляя его.

При выборе указанного пункта меню индикатор «16» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для блокирования ключа Touch Memory необходимо поднести этот ключ к считывателю

прибора.

Для блокирования PIN-кода пользователя необходимо:

- ввести этот PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

После предъявления ключа (ввода PIN-кода) индикатор «Доступ» отключается, а прибор

отображает порядковый номер предъявленного ключа. Процедура отображения номера идентична

процедуре его отображения при добавлении нового кода (пароля).

Для подтверждения блокирования ключа необходимо нажать кнопку «Ввод».

При попытке блокирования идентификатора возможно возникновение ошибок. Описание

ошибок приведено в Таблице 1.4.4.8.

Таблица 1.4.4.8 Ошибки при блокировании идентификатора

Код ошибки

Описание ошибки

(номер индикатора)

Предъявленный ключ (пароль) отсутствует в памяти (или удален)

Предъявленный ключ (пароль) уже заблокирован

Ошибка записи ключа (пароля)

Слишком короткий PIN- код (менее 2-х цифр)

В случае возникновения ошибки при блокировании идентификатора индикаторы «16»

и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

Ошибка записи ключа

(пароля) может возникнуть при попытке блокирования

идентификатора Администратора или Установщика, или из-за аппаратной неисправности.

После блокирования идентификатора или индикации кода ошибки прибор возвращается

в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.59 Пункт меню

«Блокирование ключа

(пароля) пользователя, по номеру»

позволяет заблокировать идентификатор пользователя, не удаляя его. Это может быть полезным

в случае утери, кражи или компрометации идентификатора.

Отличается от пункта меню «Блокирование ключа (пароля) пользователя» тем, что для

блокирования идентификатора необходимо указать его порядковый номер, без предъявления

самого ключа (набора PIN-кода).

При выборе указанного пункта меню индикатор «17» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключен.

Для блокирования идентификатора пользователя необходимо:

- ввести порядковый номер этого идентификатора при помощи кнопок

«1»…«10»

(кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Порядковый номер можно вводить в формате одного, двух и трех символов, например «7»,

«07» и

«007» означают идентификатор с порядковым номером

7. При вводе номера

идентификатора, состоящего из трех символов - нажатие кнопки «Ввод» не требуется.

После этого прибор отображает порядковый номер идентификатора. Процедура

отображения номера идентична процедуре его отображения при добавлении нового кода (пароля).

Для подтверждения блокирования идентификатора необходимо нажать кнопку «Ввод».

Ошибки, возможные при блокировке аналогичны ошибкам, описанным в меню

«Блокирование ключа (пароля) пользователя».

1.4.5.60 Пункт меню

«Разблокирование ключа

(пароля) пользователя» позволяет

разблокировать идентификатор пользователя.

При выборе указанного пункта меню индикатор «18» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для разблокирования ключа Touch Memory необходимо поднести этот ключ к считывателю

прибора.

Для разблокирования PIN - кода пользователя необходимо:

- ввести этот PIN - код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN - кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN

- кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

При попытке разблокирования идентификатора возможно возникновение ошибок.

Описание ошибок приведено в Таблице 1.4.4.9.

Таблица 1.4.4.9 Ошибки при разблокировании идентификатора

Код ошибки (номер

Описание ошибки

индикатора)

Предъявленный ключ (пароль) отсутствует в памяти (или удален)

Предъявленный ключ (пароль) не блокирован

Ошибка записи ключа (пароля)

Слишком короткий PIN- код (менее 2-х цифр)

В случае возникновения ошибки при разблокировании идентификатора индикаторы «18»

и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

Ошибка записи ключа

(пароля) может возникнуть при попытке разблокирования

идентификатора Администратора или Установщика, или из-за аппаратной неисправности.

После разблокирования идентификатора или индикации кода ошибки прибор возвращается

в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.61 Пункт меню «Разблокирование ключа (пароля) пользователя, по номеру»

позволяет разблокировать идентификатор пользователя.

Отличается от пункта меню «Разблокирование ключа (пароля) пользователя» тем,

что для разблокирования идентификатора необходимо указать его порядковый номер,

без предъявления самого ключа (набора PIN-кода).

При выборе указанного пункта меню индикатор «19» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключен.

Для разблокирования идентификатора пользователя необходимо:

- ввести порядковый номер этого ключа (пароля) при помощи кнопок «1»…«10» (кнопка

«10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Порядковый номер можно вводить в формате одного, двух и трех символов, например «7»,

«07» и

«007» означают идентификатор с порядковым номером

7. При вводе номера

идентификатора, состоящего из трех символов - нажатие кнопки «Ввод» не требуется.

Ошибки, возможные при разблокировании аналогичны ошибкам, описанным в меню

«Разблокирование ключа (пароля) пользователя».

1.4.5.62 Пункт меню

«Удаление ключа (пароля) пользователя» позволяет удалить

идентификатор пользователя из памяти прибора.

При выборе указанного пункта меню индикатор «20» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для удаления кода ключа Touch Memory необходимо поднести этот ключ к считывателю

прибора.

Для удаления PIN-кода пользователя необходимо:

- ввести этот PIN-код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

После предъявления ключа (ввода PIN-кода) индикатор «Доступ» отключается, а прибор

отображает порядковый номер предъявленного ключа. Процедура отображения номера идентична

процедуре его отображения при добавлении нового кода (пароля).

Для подтверждения удаления ключа необходимо нажать кнопку «Ввод».

При попытке удаления идентификатора возможно возникновение ошибок. Описание

ошибок приведено в Таблице 1.4.4.10.

Таблица 1.4.4.10 Ошибки при удалении ключа (пароля)

Код ошибки (номер

Описание ошибки

индикатора)

Предъявленный ключ (пароль) отсутствует в памяти (или уже удален)

Ошибка записи ключа (пароля)

Слишком короткий PIN-код (менее 2-х цифр)

В случае возникновения ошибки при удалении идентификатора индикаторы

«20»

и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

Ошибка записи ключа (пароля) может возникнуть при попытке удаления идентификатора

Администратора или Установщика, или из-за аппаратной неисправности.

После удаления идентификатора или индикации кода ошибки прибор возвращается

в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.63 Пункт меню «Удаление ключа (пароля) пользователя, по номеру» позволяет

удалить идентификатор пользователя из памяти прибора. Это может быть полезным в случае

утери, кражи или компрометации ключа (пароля).

Отличается от пункта меню «Удаление ключа (пароля) пользователя» тем, что для

удаления идентификатора необходимо указать его порядковый номер, без предъявления самого

ключа (набора PIN-кода).

При выборе указанного пункта меню индикатор «10» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключен.

Для удаления ключа идентификатора пользователя необходимо:

- ввести порядковый номер этого идентификатора при помощи кнопок

«1»…«10»

(кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Порядковый номер можно вводить в формате одного, двух и трех символов, например «7»,

«07» и

«007» означают идентификатор с порядковым номером

7. При вводе номера

идентификатора, состоящего из трех символов - нажатие кнопки «Ввод» не требуется.

После этого прибор отображает порядковый номер удаляемого идентификатора. Процедура

отображения номера идентична процедуре его отображения при добавлении нового кода (пароля).

Для подтверждения удаления ключа необходимо нажать кнопку «Ввод».

Ошибки, возможные при удалении аналогичны ошибкам, описанным в меню «Удаление

ключа (пароля) пользователя».

1.4.5.64 Пункт меню

«Просмотр номера ключа (пароля) пользователя» позволяет

уточнить порядковый идентификатора пользователя. Это может быть полезным в случае, если

порядковый идентификатора не был зафиксирован в журнале регистрации и учета ключей при его

добавлении.

При выборе указанного пункта меню индикатор «9» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для просмотра порядкового номера ключа Touch Memory необходимо поднести этот ключ

к считывателю прибора.

Для просмотра порядкового номера PIN - кода пользователя необходимо:

- ввести этот PIN - код при помощи кнопок «1»…«10» (кнопка «10» соответствует цифре

«0»);

- нажать кнопку «Ввод».

Если длина вводимого PIN - кода равна максимально возможной - нажатие кнопки «Ввод»

не требуется. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

После предъявления ключа (ввода PIN - кода) индикатор «Доступ» и индикатор «9»

отключаются.

Прибор трижды отображает порядковый номер предъявленного идентификатора при

помощи включения зеленым цветом индикаторов «1»…«10» (индикатор «10» соответствует цифре

«0») следующим образом:

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра -

длинная пауза -

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра -

длинная пауза -

первая цифра порядкового номера - пауза - вторая цифра - пауза - третья цифра.

Например, порядковый номер ключа Touch Memory (или PIN - кода) №3 (№003) будет

трижды отображен включением следующих индикаторов зеленым цветом:

«10» - «10» - «3» ---- «10» - «10» - «3» ---- «10» - «10» - «3».

А порядковый номер ключа Touch Memory (или PIN-кода) №105 будет трижды отображен

включением индикаторов зеленым цветом:

«1» - «10» - «5» ---- «1» - «10» - «5» ---- «1» - «10» - «5».

При попытке просмотра порядкового номера идентификатора возможно возникновение

ошибок. Описание ошибок приведено в Таблице 1.4.4.11.

Таблица 1.4.4.11 Ошибки при просмотре порядкового номера идентификатора

Код ошибки

Описание ошибки

(номер индикатора)

Предъявленный ключ (пароль) отсутствует в памяти (или удален)

Предъявленный ключ (пароль) заблокирован

Слишком короткий PIN- код (менее 2-х цифр)

В случае возникновения ошибки при просмотре индикаторы «9» и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

После индикации порядкового номера или кода ошибки прибор возвращается в режим

«Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.65 Пункт меню «Изменение ключа (пароля) администратора» позволяет изменить

идентификатор администратора.

Настоятельно рекомендуется изменить заводской пароль

(PIN

- код) администратора

(«1234») для предотвращения несанкционированного доступа к прибору.

Помимо этого, идентификатор администратора необходимо менять в случае его

компрометации.

При изменении идентификатора администратора нет ограничений по виду

идентификаторов, т.е. идентификатор администратора может быть представлен как в виде ключа

Touch Memory, так и в виде PIN - кода.

При выборе указанного пункта меню индикатор «7» включается непрерывным зеленым

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN - кода / предъявлению ключа).

Для занесения ключа Touch Memory в качестве нового ключа администратора необходимо

поднести новый ключ Touch Memory к считывателю прибора.

Для занесения нового PIN - кода в качестве пароля администратора необходимо:

- ввести новый PIN - код при помощи кнопок «1»…«10» (кнопка «10» соответствует

цифре «0»);

- нажать кнопку «Ввод»;

- повторно ввести новый PIN

- код при помощи кнопок «1»…«10» (кнопка «10»

соответствует цифре «0»);

- повторно нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатия кнопки «Ввод»

не требуются. Максимально возможная длина PIN - кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - код» (см. п. 1.4.7.).

Двойной ввод PIN - кода исключает ошибку ввода.

При попытке изменении идентификатора администратора возможно возникновение

ошибок. Описание ошибок приведено в Таблице 1.4.4.12

Таблица 1.4.4.12 Ошибки при изменении идентификатора администратора

Код ошибки

Описание ошибки

(номер индикатора)

Предъявлен уже существующий ключ (пароль)

Введенные PIN-коды не совпадают

Ошибка записи ключа (пароля) администратора

Слишком короткий PIN - код (менее 2-х цифр)

В случае возникновения ошибки при изменении идентификатора администратора

индикаторы «7» и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

После успешного сохранения нового идентификатора администратора или индикации кода

ошибки прибор возвращается в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.66 Пункт меню

«Удаление всех ключей (паролей) пользователей» позволяет

удалить из памяти прибора все идентификаторы пользователей. При этом идентификаторы

администратора и установщика не удаляются и не изменяются.

При выборе указанного пункта меню индикатор «6» включается непрерывным зеленым

цветом, а индикатор «Доступ» выключается.

Для удаления всех ключей необходимо дважды нажать кнопку «Ввод».

После первого нажатия кнопки «Ввод» индикатор «6» включится прерывистым зеленым

цветом.

После второго нажатия кнопки «Ввод» все идентификаторы пользователей будут удалены.

Для отказа от удаления всех идентификаторов и возвращения прибора в дежурный режим

необходимо нажать кнопку _____.

При попытке удаления всех идентификаторов пользователей возможно возникновение

ошибок. Описание ошибок приведено в Таблице 1.4.4.13.

Таблица 1.4.4.13 Ошибки при удалении всех идентификаторов пользователей

Код ошибки

Описание ошибки

(номер индикатора)

Ошибка записи ключа (пароля)

В случае возникновения ошибки при удалении всех идентификаторов пользователей

прибор выключает индикатор

«6» и отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме в течении 3-х секунд.

Таким образом, при коде ошибки 1, на 3 секунды будет включен красным цветом в прерывистом

режиме индикатор «1».

Отображение кода ошибки сопровождается продолжительным звуковым сигналом.

После успешного удаления всех идентификаторов или индикации кода ошибки прибор

возвращается в режим «Меню администратора».

Если течение 20 секунд после выбора пункта меню не будет произведено два нажатия

кнопки «Ввод» - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.67 При выборе пункта

«Тест индикации» прибор переходит в режим

«Тест индикации».

1.4.5.68 Переход из «Меню администратора» в «Дежурном режим» происходит:

- вручную, при помощи кнопки начала / завершения сессии управления ______;

- автоматически, через 20 с после последнего действия (нажатия кнопки или поднесения

ключа Touch Memory).

1.4.5.69 Режим

«Тест индикации» предназначен для проверки работоспособности

световой и звуковой индикации прибора.

Прибор может перейти в режим «Тест индикации» следующими способами:

- из режима «Меню Администратора» (кнопка ___8___);

- из режима «Меню Установщика» (кнопка __20__);

- по команде сетевого контроллера «ТЕСТ ИНДИКАЦИИ»;

- после набора кодовой комбинации на кнопке ______.

При использовании в качестве сетевого контролера пульта «С2000М», для запуска теста

индикации необходимо выбрать в меню пульта «С2000М» пункт «ТЕСТ ИНДИКАЦИИ» и адрес

прибора (заводской адрес при поставке 127) см. АЦДР.426469.027 РЭ.

Кодовая комбинация состоит из трёх коротких и одного длинного нажатия

(***-)

на кнопку ______. Под коротким нажатием подразумевается нажатие в течение (0,1…0,5) с.

Под длинным нажатием подразумевается нажатие более 1,5 с. Пауза между нажатиями должна

быть не менее 0,1с и не более 0,5 с.

Переход в «Тест индикации» сопровождается мелодичным сигналом «Тест».

В этом режиме все одноцветные индикаторы постоянно включены, а двухцветные

переключаются с красного на зеленый.

Тест индикации продолжается

15 с. После завершения теста индикации прибор

автоматически возвращается в «Дежурный режим».

1.4.5.70 Прибор может перейти в «Меню установщика» следующими способами:

- из «Режима ввода PIN - кода», после успешного ввода пароля установщика;

- из

«Дежурного режима» или

«Режима ввода PIN

- кода», после поднесения

к считывателю Touch Memory ключа установщика.

Переход в «Меню установщика» сопровождается:

- мелодичным сигналом «Установщик»;

- выключением всей индикации;

- циклическим поочередным включением индикаторов «11» … «20» красным цветом

(«бегущая красная линия»).

1.4.5.71 Установщик может выбрать пункты меню, приведенные в Таблице 1.4.4.14, нажав

на соответствующую кнопку.

Таблица 1.4.4.14 Меню установщика

Номер

Наименование пункта

кнопки

Сброс сетевого адреса и паузы ответа

Сброс конфигурации. Удаление всех ключей

Установка сетевого адреса

Диагностика: управление выходами

Диагностика: управление питанием входов

Режим загрузчика

Перезапуск прибора

Изменение ключа установщика

Тест световой и звуковой индикации

1.4.5.72 Если в течение

20 секунд после входа в меню установщика ни один пункт

не будет выбран

- прибор вернется в дежурный режим. Возврат в дежурный режим

сопровождается коротким тройным звуковым сигналом.

1.4.5.73 Пункт меню

«Сброс сетевого адреса и паузы ответа» позволяет изменить

текущие значения сетевого адреса и паузы ответа на значения по умолчанию (адрес - 127; пауза

ответа - 1,5 мс). Это может быть полезным при затруднениях, связанных с обнаружением прибора

сетевыми контролерами и программами конфигурирования.

При выборе указанного пункта меню индикатор «11» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Для сброса сетевого адреса и паузы ответа необходимо дважды нажать кнопку «Ввод».

После первого нажатия кнопки «Ввод» индикатор «11» включится прерывистым красным

цветом.

После второго нажатия кнопки «Ввод» сетевой адрес и пауза ответа будут изменены. После

5 коротких звуковых сигналов прибор вернется в меню установщика.

Для отказа от сброса сетевого адреса, паузы ответа и возвращения прибора в дежурный

режим необходимо нажать кнопку

___.

Если течение 20 секунд после выбора пункта меню не будет произведено два нажатия

кнопки «Ввод» - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.74 Пункт меню «Сброс конфигурации. Удаление всех ключей» позволяет вернуть

прибор в состояние заводской поставки.

Сброс возможен только при отключённом конфигурационном параметре «Запрет сброса

на зав. настройки».

При выполнении сброса удаляются все ключи, хранящиеся в памяти прибора,

и восстанавливаются 2 идентификатора по умолчанию:

- идентификатор типа «Администратор» (PIN - код «1234»);

- идентификатор типа «Установщик» (PIN - код «123456»).

При выборе указанного пункта меню индикатор «12» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Для сброса конфигурации и удаления всех ключей необходимо дважды нажать кнопку

«Ввод».

После первого нажатия кнопки «Ввод» индикатор «12» включится прерывистым красным

цветом.

После второго нажатия кнопки «Ввод» конфигурация будет сброшена, а все ключи будут

удалены. Прибор вернется в меню установщика.

Для отказа от удаления всех ключей и возвращения прибора в дежурный режим

необходимо нажать кнопку _____.

При попытке сброса конфигурации и удаления всех идентификаторов возможно

возникновение ошибок. Описание ошибок приведено в Таблице 1.4.4.15.

Таблица 1.4.4.15 Ошибки при удалении всех идентификаторов

Код ошибки (номер

Описание ошибки

индикатора)

Ошибка записи ключа (пароля) / конфигурации

Включен конф. Параметр «Запрет сброса на зав. настройки»

В случае возникновения ошибки при удалении всех идентификаторов прибор выключает

индикатор «12» и отображает код ошибки при помощи включения соответствующего индикатора

красным цветом в прерывистом режиме в течении 3-х секунд. Таким образом, при коде ошибки 1,

на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «1».

После успешного удаления или индикации кода ошибки прибор возвращается в режим

«Меню установщика».

Если течение 20 секунд после выбора пункта меню не будет произведено два нажатия

кнопки «Ввод» - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

Конфигурация по умолчанию будет принята после сброса прибора.

1.4.5.75 Пункт меню «Установка сетевого адреса» позволяет вручную изменить адрес

прибора. Это может быть полезным при невозможности изменения адреса прибора при помощи

сетевого контролера из-за конфликта адресов.

При выборе указанного пункта меню индикатор «13» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Для изменения сетевого адреса необходимо:

- ввести новый сетевой адрес

(допустимые значения

1…127) при помощи кнопок

«1»…«10» (кнопка «10» соответствует цифре «0»);

- нажать кнопку «Ввод».

Для отказа от изменения сетевого адреса и возвращения прибора в дежурный режим

необходимо нажать кнопку _____.

При попытке изменения сетевого адреса возможно возникновение ошибок. Описание

ошибок приведено в Таблице 1.4.4.16

Таблица 1.4.4.16 Ошибки при изменении сетевого адреса

Код ошибки (номер

Описание ошибки

индикатора)

Введен недопустимый сетевой адрес (не в диапазоне 1…127)

Ошибка записи адреса

В случае возникновения ошибки при изменении сетевого адреса прибор выключает

индикатор «13» и отображает код ошибки при помощи включения соответствующего индикатора

красным цветом в прерывистом режиме в течении 3-х секунд. Таким образом, при коде ошибки 1,

на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «1».

После успешного изменения адреса или индикации кода ошибки прибор возвращается

в режим «Меню установщика».

Если течение 20 секунд после выбора пункта меню не будет введен новый сетевой адрес -

прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.76 Пункт меню

«Диагностика: управление выходами» позволяет вручную

включать / выключать выходы прибора, вне зависимости от способа его управления (локальное

или централизованное).

Внимание!

Перед проведением проверки необходимо отключить от выходов

исполнительные цепи, включение которых при проверке недопустимо!

При выборе указанного пункта меню индикатор «14» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Управление выходами осуществляется при помощи нажатия на соответствующую кнопку

___1__ … ___7__. Каждое нажатие изменяет состояние соответствующего выхода.

Включение неконтролируемых выходов

«1» ..

«3» сопровождается включением

соответствующих индикаторов («ВЫХОДЫ: 1 … 3») красным цветом.

Текущее состояние контролируемых выходов (включен / выключен; норма / обрыв / КЗ)

отображается на соответствующих индикаторах («ВЫХОДЫ: 4 … 7»). Режимы работы индикатора

приведены в Таблице 1.4.4.16.1.

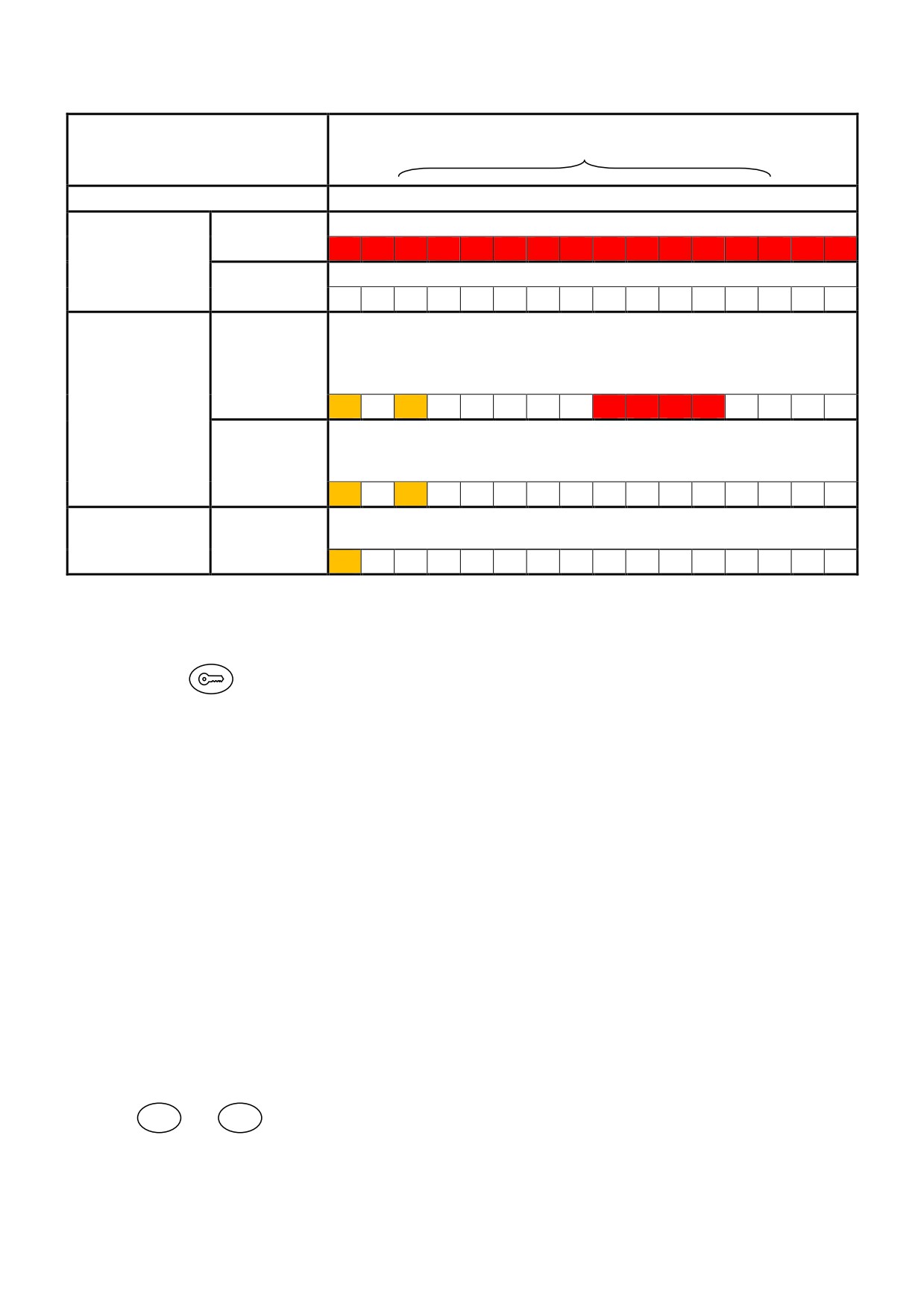

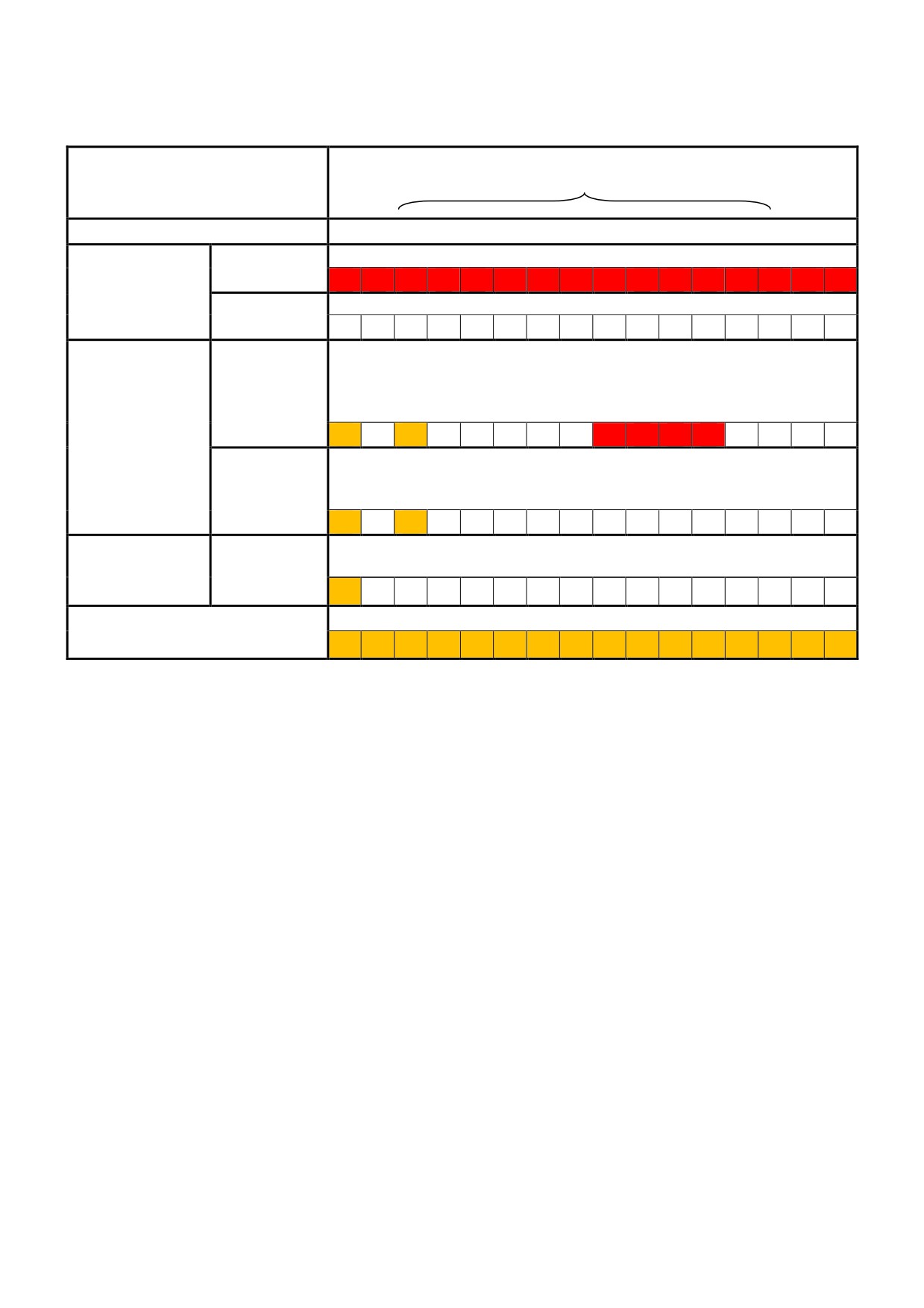

Таблица 1.4.4.16.1 Режимы работы индикаторов состояния контролируемых выходов «4» … «7»

при диагностике

Режим работы индикаторов

Состояние выхода

(цикл 2 секунды)

Выход

Включен красным цветом

включен

НОРМА

Выключен

Выход

выключен

Чередующиеся прерывистые включения:

желтым цветом: 0,125 с - включен; 0,125 с - выключен;

Выход

0,125 с - включен; 1,625 с - выключен (0,5 Гц);

включен

и красным цветом: 0,5 с - включен; 1,5 с выключен (0,5 Гц)

ОБРЫВ

Прерывистые включения желтым цветом

Выход

0,125 с - включен; 0,125 с - выключен;

выключен

0,125 с - включен; 1,6255 с - выключен (0,5 Гц)

Прерывистые включения желтым цветом

КОРОТКОЕ

Выход

0,125 с - включен; 1,875 с - выключен;(0,5 Гц)

ЗАМЫКАНИЕ

выключен

Прибор вернется в дежурный режим автоматически, через 30 секунд после последнего

нажатия на кнопку.

Для немедленного выхода из меню и возвращения прибора в дежурный режим необходимо

нажать кнопку _____.

Возвращение в дежурный режим производится через процедуру сброса прибора,

для обеспечения корректного состояния выходов, при этом все выходы прибора перейдут

в состояние, соответствующее выбранной тактике управления.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.77 Пункт меню «Диагностика: управление питанием входов» позволяет вручную

включать

/ выключать питание входов

(питание ШС), вне зависимости от их текущего

логического состояния.

Внимание!

Отключение питания входов, находящихся на охране, может вызвать

формирование сигналов тревоги и/или неисправностей! Перед проведением

проверки рекомендуется снять с охраны входы!

При выборе указанного пункта меню все индикаторы входов («1» … «20») включается

непрерывным зеленым цветом, а индикатор «Доступ» выключается.

Управление питанием входов осуществляется при помощи нажатия на соответствующую

кнопку ___1__ … __20__. Каждое нажатие изменяет состояние питания соответствующего входа.

Включение питания каждого входа сопровождается включением соответствующего

индикатора

(«1»

… «20») зеленым непрерывным цветом. При выключении питания входа

соответствующий индикатор выключается.

Прибор вернется в дежурный режим автоматически, через 30 секунд после последнего

нажатия на кнопку.

Для немедленного выхода из меню и возвращения прибора в дежурный режим необходимо

нажать кнопку _____.

При возвращении в дежурный режим питание всех входов будет включено.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.78 Пункт меню «Режим загрузчика» позволяет вручную перевести прибор в режим

«Авария прибора»

(режим загрузчика). Это может быть полезным при затруднениях,

возникающих при попытке обновления встроенного ПО прибора специализированными

программами («Uprog.exe» и т.п.).

При выборе указанного пункта меню индикатор «17» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Для перевода прибора в режим загрузчика необходимо дважды нажать кнопку «Ввод».

После первого нажатия кнопки «Ввод» индикатор «17» включится прерывистым красным

цветом.

После второго нажатия кнопки «Ввод» прибор перейдет в режим загрузчика.

Для отказа от перехода и возвращения прибора в дежурный режим необходимо нажать

кнопку _____.

Если течение 20 секунд после выбора пункта меню не будет произведено два нажатия

кнопки «Ввод» - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.79 Пункт меню «Перезапуск прибора» позволяет вручную перезапустить прибор.

При выборе указанного пункта меню индикатор «18» включается непрерывным красным

цветом, а индикатор «Доступ» выключается.

Для перезапуска прибора необходимо дважды нажать кнопку «Ввод».

После первого нажатия кнопки «Ввод» индикатор «18» включится прерывистым красным

цветом.

После второго нажатия кнопки «Ввод» будет произведен перезапуск прибора.

Для отказа от сброса и возвращения прибора в дежурный режим необходимо нажать кнопку

_____.

Если течение 20 секунд после выбора пункта меню не будет произведено два нажатия

кнопки «Ввод» - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.80 Пункт меню «Изменение ключа (пароля) установщика» позволяет изменить

идентификатор установщика.

Настоятельно рекомендуется изменить заводской пароль

(PIN

- код) установщика

(«123456») для предотвращения несанкционированного доступа к прибору.

Помимо этого, пароль установщика необходимо менять в случае его компрометации.

При изменении идентификатора установщика нет ограничений по виду идентификаторов,

т.е. идентификатор установщика может быть представлен как в виде ключа Touch Memory,

так и в виде PIN - кода.

При выборе указанного пункта меню индикатор «19» включается непрерывным красным

цветом, а индикатор «Доступ» включается прерывистым зеленым цветом (приглашение к вводу

PIN-кода / предъявлению ключа).

Для занесения ключа Touch Memory в качестве нового идентификатора установщика

необходимо поднести новый ключ к считывателю прибора.

Для занесения нового PIN-кода в качестве идентификатора установщика необходимо:

- ввести новый PIN - код при помощи кнопок «1»…«10» (кнопка «10» соответствует

цифре «0»);

- нажать кнопку «Ввод»;

- повторно ввести новый PIN

- код при помощи кнопок «1»…«10» (кнопка «10»

соответствует цифре «0»);

- повторно нажать кнопку «Ввод».

Если длина вводимого PIN- кода равна максимально возможной - нажатия кнопки «Ввод»

не требуются. Максимально возможная длина PIN-кода определяется конфигурационным

параметром «Максимальное количество цифр в PIN - коде» (см. п. 1.4.7.).

Двойной ввод PIN- кода исключает ошибку ввода.

При попытке изменении идентификатора установщика возможно возникновение ошибок.

Описание ошибок приведено в Таблице 1.4.4.17.

Таблица 1.4.4.17 Ошибки при изменении кода ключа (пароля) установщика

Код ошибки (номер

Описание ошибки

индикатора)

Предъявлен уже существующий ключ (пароль)

Введенные PIN-коды не совпадают

Ошибка записи ключа (пароля) установщика

Слишком короткий PIN - код (менее 2-х цифр)

В случае возникновения ошибки при изменении идентификатора установщика индикаторы

«19» и «Доступ» выключаются.

Прибор в течении

3-х секунд отображает код ошибки при помощи включения

соответствующего индикатора красным цветом в прерывистом режиме. Например, при коде

ошибки 2, на 3 секунды будет включен красным цветом в прерывистом режиме индикатор «2».

После успешного сохранения нового идентификатора установщика или индикации кода

ошибки прибор возвращается в режим «Меню установщика».

Если течение 20 секунд после выбора пункта меню не будет предъявлен ключ (набран

PIN-код) - прибор вернется в дежурный режим.

Возврат в дежурный режим сопровождается коротким тройным звуковым сигналом.

1.4.5.81 При выборе пункта

«Тест индикации» прибор переходит в режим

«Тест индикации».

1.4.5.82 Переход из «Меню установщика» в «Дежурном режим» происходит:

- вручную, при помощи кнопки начала / завершения сессии управления ______;

- автоматически, через 20 с после последнего действия (нажатия кнопки или поднесения

ключа Touch Memory).

1.4.6

Световая и звуковая индикация прибора

1.4.6.1

Прибор управляет следующими элементами световой и звуковой сигнализации:

– индикаторами состояния входов («1» … «20»);

- индикаторами состояния выходов («1» … «7»);

- обобщенным индикатором состояния вводов питания («Питание»);

- обобщенным индикатором «Пожар»;

- обобщенным индикатором «Тревога»;

- обобщенным индикатором «Неиспр.»;

- обобщенным индикатором «Отключ.»;

- индикатором «Тест»;

- обобщенным индикатором «Пуск»;

- обобщенным индикатором «Стоп»;

- индикатором «Доступ»;

- индикатором «Звук отключен» (_____);

- звуковым сигнализатором.

1.4.6.2

Режимы работы индикаторов состояния входов

«1»

… «20» приведены

в Таблице 1.4.6.1.

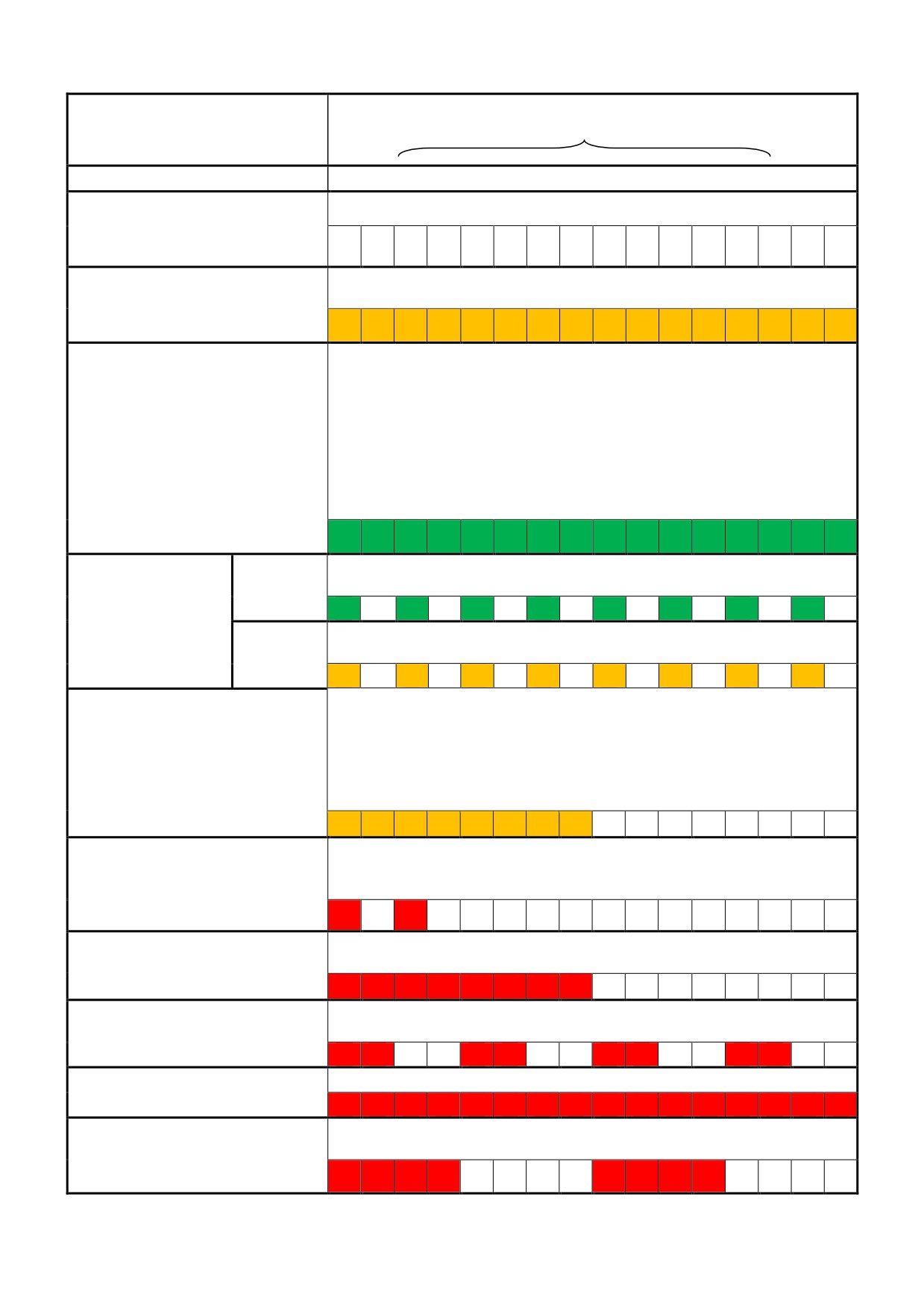

Таблица 1.4.6.1 Режимы работы индикаторов состояния входов «1» … «20»

Режим работы индикаторов

Состояние входа

(цикл 2 секунды)

СНЯТ¹⁾, ВЗЯТ²⁾,

Выключен

ВОССТАНОВЛЕНИЕ УДП²⁾,

НАСОС ВЫКЛЮЧЕН³⁾, НОРМА

КОРПУСА³⁾

ОТКЛЮЧЕН,

Включен желтым цветом

СНЯТ,

НАРУШЕНИЕ

ТЕХНОЛОГИЧЕСКОГО ВХОДА

ВЗЯТ, ВОССТАНОВЛЕНИЕ УДП,

ВОССТАНОВЛЕНИЕ

ТЕХНОЛОГИЧЕСКОГО ВХОДА,

ДАТЧИК ЗАТОПЛЕНИЯ В

НОРМЕ, НОРМА СЕТИ 220В³⁾,

Включен зеленым цветом

НОРМА БАТАРЕИ³⁾, НОРМА

ИСТОЧНИКА ПИТАНИЯ³⁾,

ОБОРУДОВАНИЕ В НОРМЕ³⁾,

ТЕМПЕРАТУРА В НОРМЕ³⁾,

УРОВЕНЬ В НОРМЕ³⁾, НАСОС

ВКЛЮЧЕН³⁾

Прерывистые включения зеленым цветом

ШС в

0,125 с - включен; 0,125 с - выключен (4 Гц)

норме

ЗАДЕРЖКА ВЗЯТИЯ

Прерывистые включения желтым цветом

ШС

0,125 с - включен; 0,125 с - выключен (4 Гц)

нарушен

НЕВЗЯТИЕ, АВАРИЯ ПИТАНИЯ³⁾,

АВАРИЯ БАТАРЕИ³⁾,

НЕИСПРАВНОСТЬ

Прерывистые включения желтым цветом

ОБОРУДОВАНИЯ³⁾, ОБРЫВ / КЗ

1 с - включен; 1 с - выключен (0,5 Гц)

ПТШ³⁾, АВАРИЙНОЕ

ПОВЫШЕНИЕ / ПОНИЖЕНИЕ

УРОВНЯ³⁾, ВЗЛОМ КОРПУСА³⁾,

ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ³⁾

СРАБОТКА ДАТЧИКА

Прерывистые включения красным цветом

(ОДИНОЧНОЕ

0,125 с - включен; 0,125 с - выключен;

НЕПОДТВЕРЖДЕННОЕ

0,125 с - включен; 1,625 с - выключен (0,5 Гц)

СРАБАТЫВАНИЕ ДЫМОВОГО

ИЗВЕЩАТЕЛЯ)

Прерывистые включения красным цветом

ВНИМАНИЕ

1 с - включен; 1 с - выключен (0,5 Гц)

Прерывистые включения красным цветом

ПОЖАР

0,25 с - включен; 0,25 с - выключен (2 Гц)

Включен красным цветом

ПОЖАР2, АКТИВАЦИЯ УДП,

ТУШЕНИЕ³⁾

ТРЕВОГА ПРОНИКНОВЕНИЯ,

Прерывистые включения красным цветом

ТРЕВОГА ВХОДНОЙ ЗОНЫ,

0,5 с - включен; 0,5 с - выключен (1 Гц)

ТИХАЯ ТРЕВОГА, ТРЕВОГА

ЗАТОПЛЕНИЯ

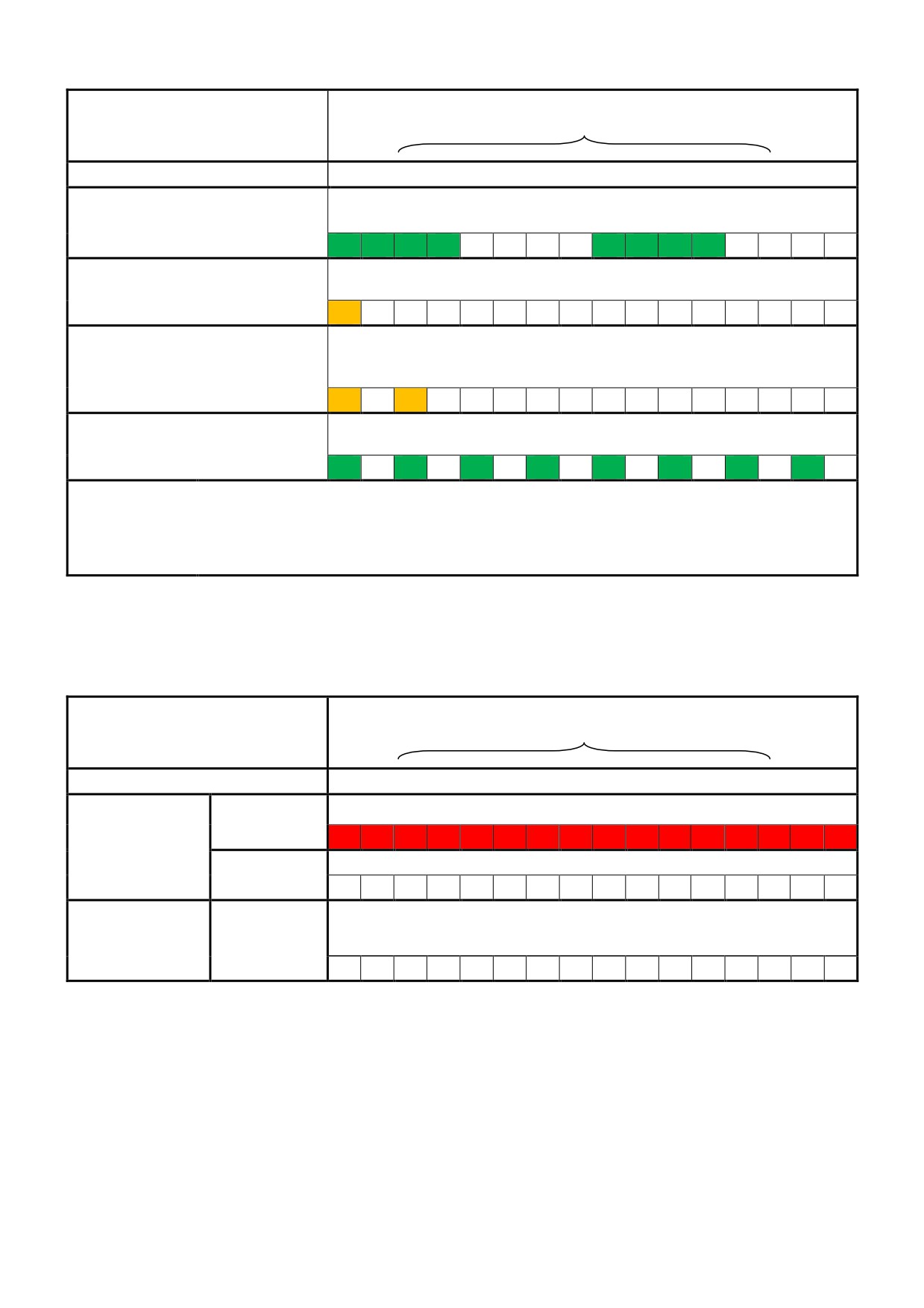

Таблица 1.4.6.1 Режимы работы индикаторов «1» … «20» (продолжение)

Режим работы индикаторов

Состояние входа

(цикл 2 секунды)

ПОНИЖЕНИЕ ТЕМПЕРАТУРЫ³⁾,

Прерывистые включения зеленым цветом

ПОНИЖЕНИЕ УРОВНЯ³⁾,

0,5 с - включен; 0,5 с - выключен (1 Гц)

НАРУШЕНИЕ 2 ПТШ

Прерывистые включения желтым цветом

КОРОТКОЕ ЗАМЫКАНИЕ ШС

0,125 с - включен; 1,875 с - выключен (0,5 Гц)

Прерывистые включения желтым цветом

0,125 с - включен; 0,125 с - выключен;

ОБРЫВ ШС

0,125 с - включен; 1,625 с - выключен (0,5 Гц)

Прерывистые включения зеленым цветом

ПОВЫШЕНИЕ ТЕМПЕРАТУРЫ³⁾,

0,125 с - включен; 0,125 с - выключен (4 Гц)

ПОВЫШЕНИЕ УРОВНЯ³⁾

Примечания:

1) Состояние индикатора входа охранного типа.

2) Состояние индикатора входа пожарного типа в случае, если включен параметр

конфигурации "EN54".

3) Указанные состояния может принимать только программ. технологический вход

1.4.6.3

Режимы работы индикаторов состояния выходов

«1»

… «7» приведены

в Таблицах_1.4.6.2…1.4.6.7.

Таблица 1.4.6.2. Режимы работы индикаторов состояния

неконтролируемых выходов «1» … «3»

Режим работы индикаторов

Состояние выхода

(цикл 2 секунды)

Включен красным цветом

Выход

Тип выхода:

включен

«Противопожарн.

Выключен

оборудование»

Выход

выключен

Тип выхода:

«Простой» /

Выключен

«Технологическое

оборудование»

Таблица 1.4.6.3 Режимы работы индикаторов состояния

контролируемых выходов «4» … «7»

типа «Противопожарное оборудование»

Состояние выхода типа

Режим работы индикаторов

«Противопожарное

(цикл 2 секунды)

оборудование»

Выход

Включен красным цветом

включен

НОРМА

Выход

Выключен

выключен

Чередующиеся прерывистые включения:

желтым цветом: 0,125 с - включен; 0,125 с - выключен;

Выход

0,125 с - включен; 1,625 с - выключен (0,5 Гц);

включен

и красным цветом: 0,5 с - включен; 1,5 с выключен (0,5 Гц)

ОБРЫВ

Прерывистые включения желтым цветом

Выход

0,125 с - включен; 0,125 с - выключен;

выключен

0,125 с - включен; 1,6255 с - выключен (0,5 Гц)

Прерывистые включения желтым цветом

КОРОТКОЕ

Выход

ЗАМЫКАНИЕ

выключен

0,125 с - включен; 1,875 с - выключен;(0,5 Гц)

Включен желтым цветом

Контроль и управление выходом

отключены

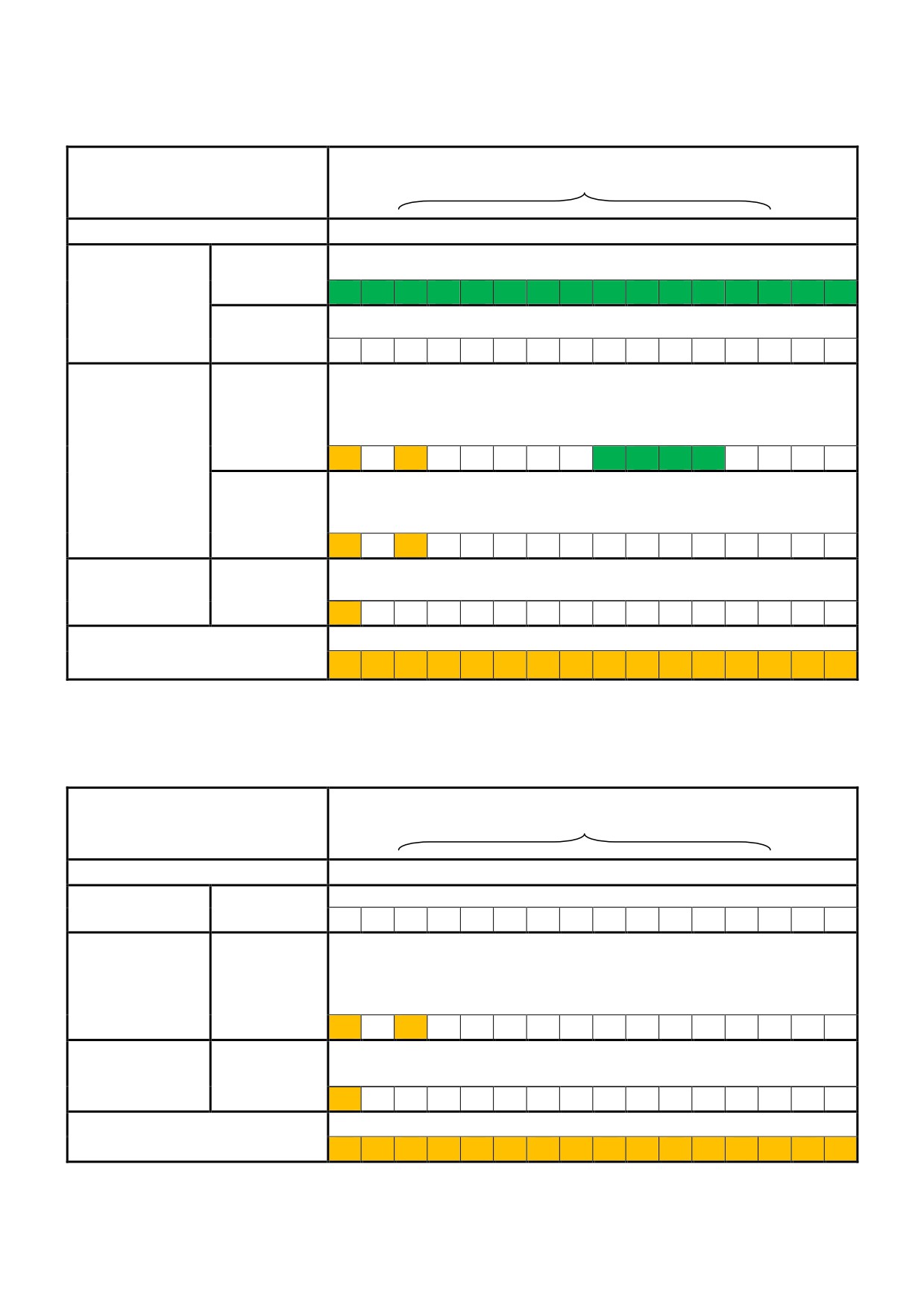

Таблица 1.4.6.4 Режимы работы индикаторов состояния

контролируемых выходов «4» … «7»

типа «Технологическое оборудование»

Состояние выхода типа

Режим работы индикаторов

«Технологическое

(цикл 2 секунды)

оборудование»

Выход

Включен зеленым цветом

включен

НОРМА

Выход

Выключен

выключен

Чередующиеся прерывистые включения:

желтым цветом: 0,125 с - включен; 0,125 с - выключен;

Выход

0,125 с - включен; 1,625 с - выключен (0,5 Гц);

включен

и зеленым цветом: 0,5 с - включен; 1,5 с выключен (0,5 Гц)

ОБРЫВ

Прерывистые включения желтым цветом

Выход

0,125 с - включен; 0,125 с - выключен;

выключен

0,125 с - включен; 1,6255 с - выключен (0,5 Гц)

Прерывистые включения желтым цветом

КОРОТКОЕ

Выход

0,125 с - включен; 1,875 с - выключен;(0,5 Гц)

ЗАМЫКАНИЕ

выключен

Включен желтым цветом

Контроль и управление выходом

отключены

Таблица 1.4.6.5 Режимы работы индикаторов состояния

контролируемых выходов «4» … «7»

типа «Простой»

Режим работы индикаторов

Состояние выхода типа

(цикл 2 секунды)

«Простой».

Выключен

НОРМА

Прерывистые включения желтым цветом

0,125 с - включен; 0,125 с - выключен;

ОБРЫВ

0,125 с - включен; 1,625 с - выключен (0,5 Гц)

Прерывистые включения желтым цветом

КОРОТКОЕ

0,125 с - включен; 1,875 с - выключен (0,5 Гц)

ЗАМЫКАНИЕ

Контроль и управление выходом

Включен желтым цветом

отключены

1.4.6.4

Режимы работы обобщенного индикатора состояния вводов питания

(«ПИТАНИЕ») приведены в Таблице 1.4.6.6.

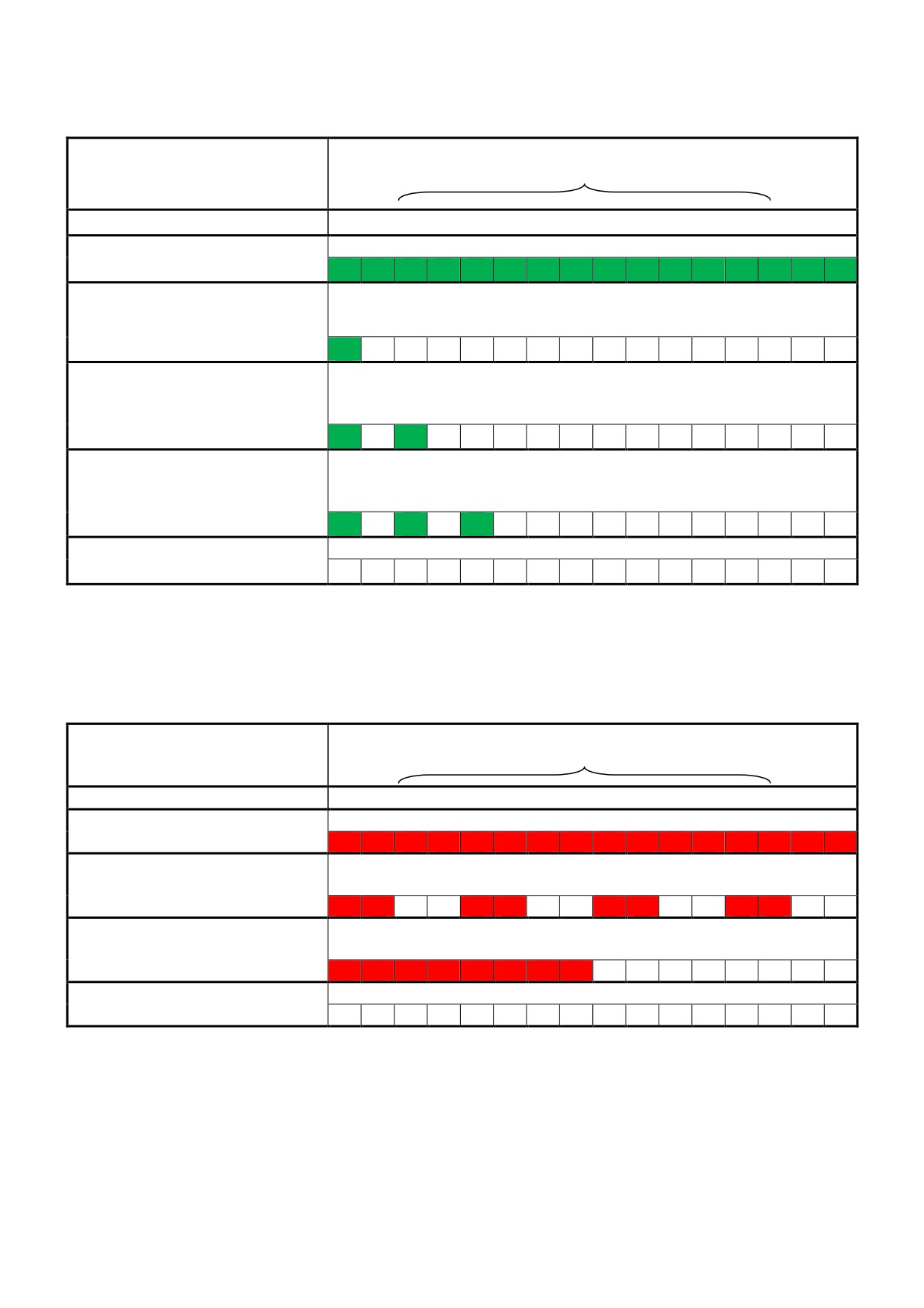

Таблица 1.4.6.6 Режимы работы индикатора «ПИТАНИЕ»

Режим работы индикатора

Состояние вводов питания

(цикл 2 секунды)

Включен зеленым цветом

НОРМА ПИТАНИЯ

АВАРИЯ 1 ВВОДА,

Прерывистые включения зеленым цветом

НОРМА 2 ВВОДА /

0,125 с - включен; 1,875 с - выключен (0,5 Гц)

АВАРИЯ ПИТАНИЯ

(контроль 2-х вводов отключен)

Прерывистые включения зеленым цветом

НОРМА 1 ВВОДА,

0,125 с - включен; 0,125 с - выключен;

АВАРИЯ 2 ВВОДА

0,125 с - включен; 1,625 с - выключен (0,5 Гц)

Прерывистые включения зеленым цветом

АВАРИЯ 1 ВВОДА,

0,125 с - включен; 0,125 с - выключен; 0,125 с - включен;

АВАРИЯ 2 ВВОДА

0,125 с - выключен; 1,375 с - выключен (0,5 Гц)

Прибор обесточен,

Выключен

Авария прибора

1.4.6.5

Режимы работы обобщенного индикатора «Пожар» приведены в Таблице 1.4.6.7.

Режимы приведены в порядке уменьшения приоритета, т.е. режим «ПОЖАР2» - наиболее

приоритетный, а режим «ВНИМАНИЕ» - наименее приоритетный.

Таблица 1.4.6.7 Режимы работы индикатора «ПОЖАР»

Режим работы индикатора

Состояние входов прибора

(цикл 2 секунды)

Включен красным цветом

ПОЖАР2

Прерывистые включения красным цветом

ПОЖАР

0,25 с - включен; 0,25 с - выключен (2 Гц)

Прерывистые включения красным цветом

ВНИМАНИЕ

1 с - включен; 1 с - выключен (0,5 Гц)

Выключен

Нет пожарных тревог

1.4.6.6

Режимы работы обобщенного индикатора

«ТРЕВОГА» приведены

в Таблице 1.4.6.8.

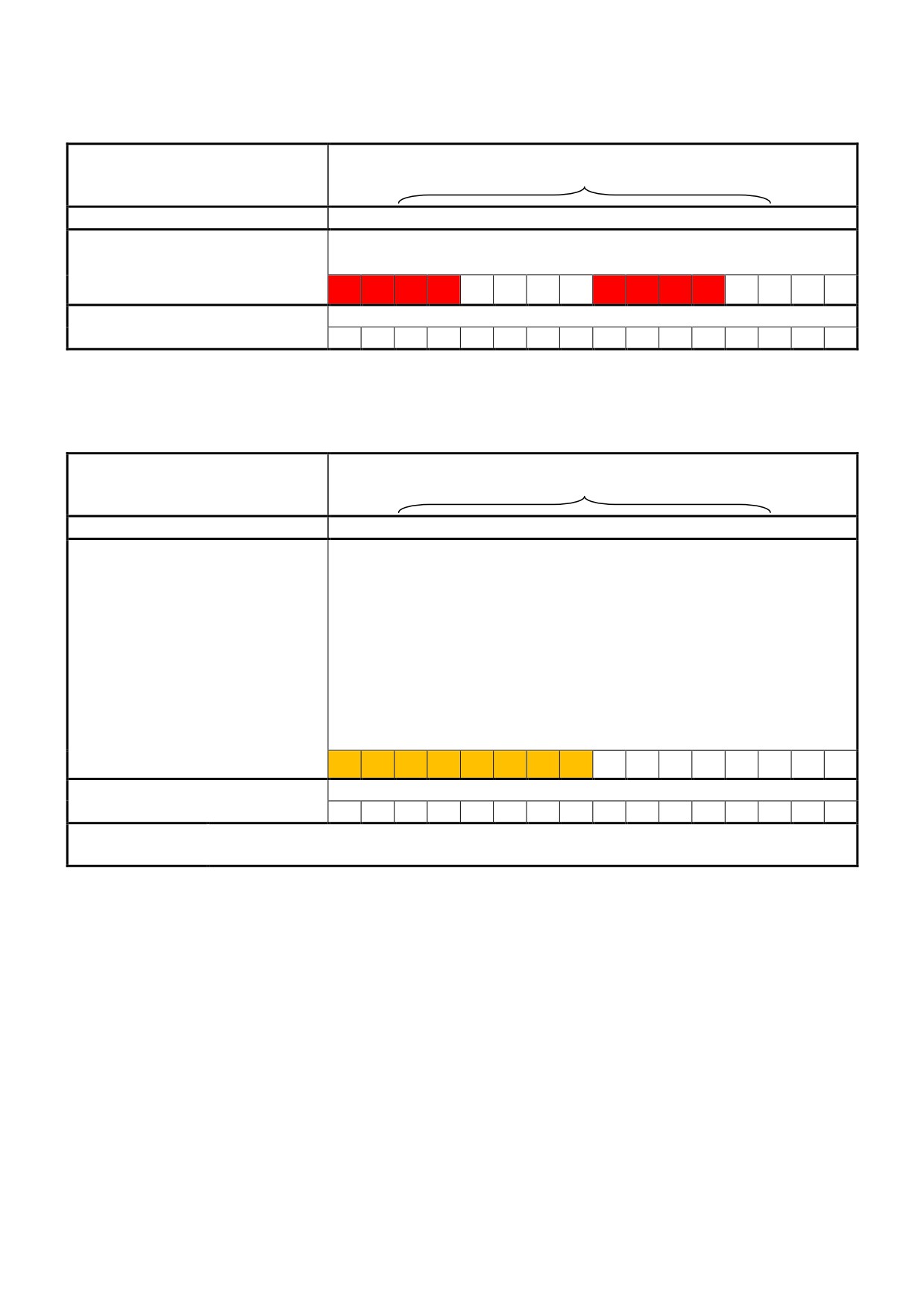

Таблица 1.4.6.8 Режимы работы индикатора «ТРЕВОГА»

Режим работы индикатора

Состояние входов прибора

(цикл 2 секунды)

ТРЕВОГА ПРОНИКНОВЕНИЯ,

Прерывистые включения красным цветом

ТРЕВОГА ВХОДНОЙ ЗОНЫ,

0,5 с - включен; 0,5 с - выключен (1 Гц)

ТИХАЯ ТРЕВОГА, ТРЕВОГА

ЗАТОПЛЕНИЯ

Выключен

Нет тревог

1.4.6.7

Режимы работы обобщенного индикатора неисправностей «НЕИСПР.» приведены

в Таблице 1.4.6.9.

Таблица 1.4.6.9 Режимы работы индикатора «НЕИСПР.»

Режим работы индикатора

Состояние элементов прибора

(цикл 2 секунды)

НЕВЗЯТИЕ, АВАРИЯ ПИТАНИЯ¹⁾,

АВАРИЯ БАТАРЕИ¹⁾,

НЕИСПРАВНОСТЬ

ОБОРУДОВАНИЯ¹⁾, АВАРИЙНОЕ

ПОВЫШЕНИЕ / ПОНИЖЕНИЕ

Прерывистые включения желтым цветом

УРОВНЯ¹⁾, ВЗЛОМ КОРПУСА

ИЗВЕЩАТЕЛЯ, ТРЕБУЕТСЯ

1 с - включен; 1 с - выключен (0,5 Гц)

ОБСЛУЖИВАНИЕ¹⁾

ОБРЫВ / КЗ ШС,

ОБРЫВ / КЗ ВЫХОДОВ,

АВАРИЯ 1(2) ВВОДА,

ВЗЛОМ КОРПУСА (открыт

монтажный отсек прибора)

Отсутствие неисправностей

Выключен

элементов

Примечание:

1) Указанные состояния может принимать только программируемый

технологический вход

1.4.6.8

Режимы работы обобщенного индикатора отключений «ОТКЛЮЧ.» приведены

в Таблице 1.4.6.10.

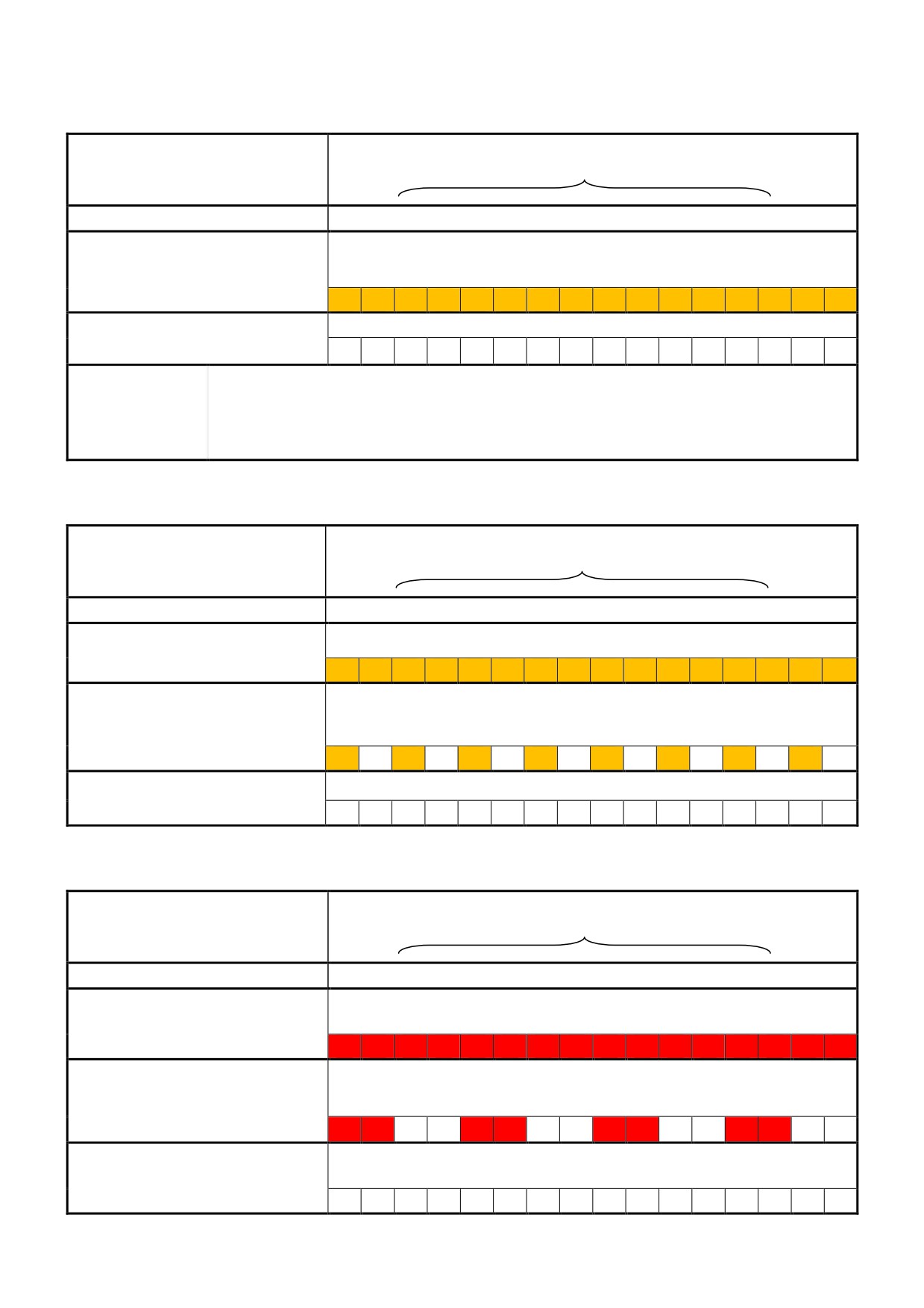

Таблица 1.4.6.10 Режимы работы индикатора «ОТКЛЮЧ.»

Режим работы индикатора

Состояние входов (выходов)

(цикл 2 секунды)

прибора

СНЯТ¹⁾,

Включен желтым цветом

ОТКЛЮЧЕН,

ОТКЛЮЧЕН КОНТОЛЬ

ВЫХОДА²⁾

Выключен

Отсутствие отключений входов

Примечание:

1) Только для входов пожарных типов (1, 2, 3, 16 и 18 )

2) Отключение управления и контроля выхода произведено соответствующей

командой сетевого контроллера (отключение контроля выхода при помощи конфиг.

параметра не влияет на режим работы индикатора)

1.4.6.9

Режимы работы индикатора «ТЕСТ» приведены в Таблице 1.4.6.11.

Таблица 1.4.6.11 Режимы работы индикатора «ТЕСТ»

Режим работы индикатора

Режим работы прибора

(цикл 2 секунды)

Включен желтым цветом

«Тест индикации»

«Диагностика: управление

Прерывистые включения желтым цветом

выходами»,

0,125 с - включен; 0,125 с - выключен (4 Гц)

«Диагностика: управление

питанием входов»

Выключен

Прочие режимы

1.4.6.10 Режимы работы обобщенного индикатора «Пуск» приведены в Таблице 1.4.6.12.

Таблица 1.4.6.12 Режимы работы индикатора «Пуск»

Режим работы индикатора

Состояние выходов прибора

(цикл 2 секунды)

Один и более выход типа

Включен красным цветом

«Противопожарное

оборудование» активирован

Идет отсчет задержки активации

Прерывистые включения красным цветом

одного и более выхода типа

0,25 с - включен; 0,25 с - выключен (2 Гц)

«Противопожарное

оборудование»

Активированных выходов типа

Выключен

«Противопожарное

оборудование» нет

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ И УПРАВЛЕНИЯ ОХРАННО–ПОЖАРНЫЙ «СИГНАЛ-20М». Руководство по эксплуатации - часть 3
